Виды фундаментов для частного дома и их монтаж

Какими свойствами должен обладать фундамент

Хороший и надежный фундамент должен отвечать таким требованиям, как:

• Обладать высокой прочностью, чтобы иметь возможность постоянно выдерживать несущую конструкцию;
• Иметь высокую теплостойкость и влагозащищенность, чтобы сохранять тепло в доме и не допускать попадания в помещения и подвал влаги;
• Иметь длительный срок эксплуатации, больший, чем сама постройка;
• Особая вместительность должна обеспечивать возможность комфортного размещения подвала, цокольного этажа или погреба;
• Иметь эстетический и привлекательный экстерьер в части цоколя;
• Не быть слишком затратным по стоимости.

Кроме того, перед тем, как заливать основание под дом необходимо определить тип грунта, от характеристик которого зависят эксплуатационные характеристики будущего фундамента дома. Грунты разделяются на такие виды:

• Крупный песок однородных фракций, в котором отсутствует торф, валуны и подземные грунтовые воды является оптимальным видом грунта, для которого подойдет конструкция любого типа;
• Очень мелкий песок с примесью глины и мокрой земли, а также проходящими близко грунтовыми водами – перед тем как залить основание для дома необходимо утрамбовать слой песка при помощи дренажа;
• Глинистый грунт сухого типа и проходящими грунтовыми водами на большой глубине – подходящий тип грунта для всех видов конструкций;
• Глинистый грунт влажного типа – возводить основу для здания необходимо после прокладки песчаного слоя равного половине высоты фундамента;
• Торфяной грунт – требует либо полной замены, либо установка должна производиться с установкой свай.

Что это такое и для чего он нужен?

Он состоит из обреза (верхняя часть) и подошвы (нижняя часть). Расстояние между ними является высотой фундамента, а расстояние между подошвой и поверхностью земли принято называть глубиной заложения или заглублением.

По сути, фундамент является связующим звеном между стенами здания и грунтом. Его задачей становится восприятие всей тяжести конструкции и эксплуатационных нагрузок, обеспечение устойчивости сооружения при любых изменения в грунте и природных воздействиях.

Он должен исключить проседание, деформации, растрескивание и наклонение стен при любых нагрузках в течение всего срока эксплуатации здания.

От прочности и долговечности фундамента зависит надежность, безопасность и срок службы всего сооружения. Так какие же виды фундаментов бывают?

Критерии выбора фундамента

1. В первую очередь фундамент вашего дома должен быть прочным и обладать высокой несущей способностью (относительно возведенного на нем здания);
2. Фундамент дома должен максимально препятствовать возникающему теплообмену между полом дома и грунтом;
3. Долговечность. Эксплуатационный период фундамента должен быть таким, что его разрушение начиналось бы только после разрушения стен);
4. В идеале, фундамент должен позволять создание теплых и сухих погребов или подземных гаражей. Очень важное качество при строительстве частного дома;
5. Максимальная экономичность – но не в ущерб качеству.

Необходимо отметить, что невозможно будет подобрать тип фундамента, не учитывая при этом тип грунта, на котором будет осуществляться строительство. Этот фактор не менее важен, чем характеристики возводимого здания. Определиться с тем, какой тип фундамента лучше будет в том или ином случае, просто невозможно.

Какие существуют разновидности фундамента для частного дома? Основные их характеристики

При возведении частных домов используют один из перечисленных ниже типов фундамента:

• Плитный фундамент – он формируется на основе монолитной плиты, предварительно размещенной на грунте.
• Ленточный фундамент – тип фундамента предусматривает ленточную форму основания, на котором держатся несущие и межкомнатные стены дома;
• Свайный (столбчатый) фундамент – опорой для возводимого строения является плитный или балочный ростверк, размещенный не на грунте, а на оголовках вертикальных опор (имеется в виду на столбах или сваях).

Плитный

Ленточный

Свайный

Вне всякого сомнения, у каждого типа фундамента есть свои преимущества и недостатки. Осуществить грамотный выбор можно будет только в том случае, если досконально их знать.

Конструктивные особенности

Прежде чем приступить к выбору, рассмотрим характерные особенности, присущие разным типам фундаментов для частного дома.

Ниже рассмотрены особенности конструкции, варианты использования, применение и виды плитных, ленточных, свайных и столбчатых фундаментов.

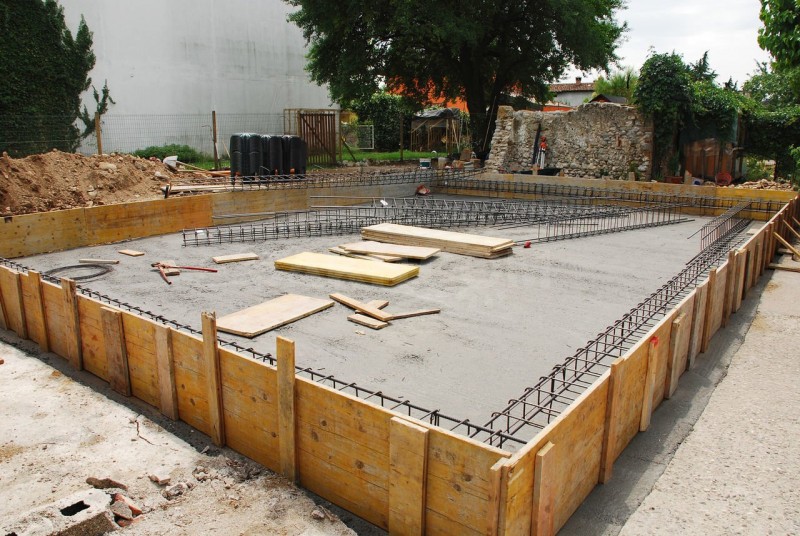

Плитный фундамент

Плитный фундамент представляет собой армированную железобетонную цельную плиту, уложенную на грунт (плитный фундамент). Ее толщина – от 300 до 1000 мм (определяется расчетным путем).

Для армирования используется арматура диаметром 12-25 мм. Плита опирается на подстилающий грунт, выровненный песчаной подушкой или подбетонкой из малопрочного бетона марки В7,5.

Плитный фундамент используется на слабых грунтах — плывунах, водонасыщенных песках, насыпных грунтах и пр.

Ленточный фундамент

Ленточные фундаменты представляют собой заглубленную в грунт ленту (ленточные фундаменты).

По способу изготовления она может быть:

• монолитной, состоящей из армирующего каркаса, залитого бетоном (изготовление монолитного армированного ленточного фундамента);
• сборной, смонтированной из готовых типовых фундаментных блоков.

Кроме железобетонных лент практикуются и бутобетонные, состоящие из бетона с добавлением крупного заполнителя – кирпичного боя, крупного гравия или мелких валунов.

Столбчатый фундамент

Конструктивно данный тип фундамента представляет собой совокупность отдельно построенных столбов, погруженных на расчетную глубину. Сверху столбчатые опоры объединяются в единую систему при помощи рандбалок.

Данный тип фундамента успешно используют в малоэтажном строительстве и при возведении домов каркасного типа (столбчатые фундаменты). Использовать его можно на грунтах, не подверженных пучению.

Столбы изготавливаются из кирпича, дерева, камня или армированного бетона. Последний вариант используется при строительстве тяжелых зданий, имеющих несколько этажей.

Свайный фундамент

Свайный фундамент имеет общие черты со столбчатым: он тоже состоит из определенного числа опор, объединенных между собой ростверком (свайный фундамент).

Применяется в случае, если грунты на строительном участке просадочные, рыхлые песчаные и т.д.

Конструктивно свайные фундаменты делятся на:

• забивные;
• буронабивные;
• свайно-винтовые (свайно — винтовой фундамент плюсы и минусы).

Последние особенно приглянулись частным застройщикам, поскольку для их установки не требуется спецтехники: с этой работой довольно легко справятся два человека.

Столбчатый фундамент

Столбчатый фундамент предусматривает возведение столбов во всех углах, местах пересечения стен и других точках с повышенной нагрузкой. Он экономичен, надёжен, не требует дополнительных работ по гидроизоляции, однако применим только для лёгких домов.Устройство столбчатого фундамента представляет собой систему столбов, которые устанавливаются во всех углах, местах пересечения стен, под опорами тяжело нагруженных прогонов и других точках с повышенной нагрузкой. Расстояние между столбами 1,5-2,5 м, они могут быть из бетона, бутобетона, каменной или кирпичной кладки. В устройстве столбчатого фундамента свободное пространство между столбами засыпается щебнем или крупнозернистым песком. Далее идёт толстый слой бетона или железобетона. Чтобы сохранить тепло подпольного пространства, предохранить его от попадания влаги и пыли делают забирку.Забирка – это стенка, соединяющая столбы. Для её строительства можно использовать кирпич, бетон, бутовую кладку толщиной 10-20 см. Если грунт пучинистый, то под забиркой следуют сделать песчаную подушку в 15-20 см. Сама же забирка углубляется в грунт на 10-20 см.Столбчатый фундамент экономичен, надёжен, не требует дополнительных работ по гидроизоляции. Однако применим он только для лёгких домов – каркасного или деревянного типа. К тому же он исключает строительство подвалов и погребов. Фундамент такого типа применяют на грунтах, которые не подвержены пучению и подвижкам.

Грунтовые воды

Вода в грунте очень сильно влияет на его взаимодействие с фундаментом. Водный баланс земельного участка будет напрямую влиять на выбор конструкции фундамента, глубины его залегания, его размеров и способ его устройства. Вода в грунтовом основании постоянно перемещается, находясь то в капиллярном, то в свободном, то в подвешенном состоянии, под действием разности напоров, силы тяжести и поверхностного натяжения. При повышенном уровне подземных, грунтовых и техногенных вод, а также при резкой смене этого уровня, грунтовое основание становится чрезмерно насыщенным влагой и теряет свою первоначальную несущую способность. В такой ситуации возникает опасность того, что грунт сначала набухнет, а потом осядет, увлекая за собой фундамент здания. При повышенном содержании в грунте воды увеличивается его пучение в мороз.

Сезонные и многолетние изменения гидрогеологических условий застроенной территории во время ее застройки и дальнейшей эксплуатации готового здания нужно всегда принимать во внимание. Важно учитывать также возможность появления верховодной воды и высоту капиллярного поднятия влажности. По этому критерию земельный участок под застройку могут определять как:

• потенциально подтопляемый, требующий особых мер по подведению дренажа к фундаменту и территории, устройству скважин, понижающих уровень грунтовых вод, установке электроосмоса, противофильтрационных завес и специальной гидроизоляции;
• полностью не подтопляемый;
• тот, который осушают искусственным способом, так как есть вероятность того, что при резком снижении уровня вод в грунте от может дать сильную осадку (осушение проводят на илистых, глинистых и органических грунтовых основаниях.

Также нужно отдельно рассмотреть химический состав техногенных и грунтовых вод, так как они могут вступать в агрессивную реакцию с материалами фундамента. В таком случае нужно сделать все для того, чтобы провести антикоррозийную защиту материалов фундамента, то есть применит особый вид гидроизоляции.

Что учесть при выборе – общие рекомендации

В первую очередь, это физические свойства и тип грунта на участке, где будет стоять дом. Также нужно учесть глубину прохождения подземных вод. Если грунт влажный и склонный к вспучиванию, следует предпочесть использование свай или монолитной плиты на гидроизоляционной подушке.

Вес будущего дома также играет роль. Столбчатое основание, к примеру, простое в заложении, но оно может выдержать только лёгкую конструкцию. Если важно наличие цокольного этажа или подвала, то лучший вариантом будет ленточное основание.

В целом, проектируя будущий частный дом, очень важно подойти к выбору основания грамотно и без спешки. Ошибка, допущенная на этапе заложения фундамента, может привести к серьёзным проблемам позже. Среди них – перерасход стройматериалов, деформация и трещины в стенах и несущих конструкциях.

От надёжного и правильного заложения основания зависит долговечность всей постройки, поэтому лучше не экономить на его проектировке и строительстве – исправление ошибок обойдётся намного дороже.

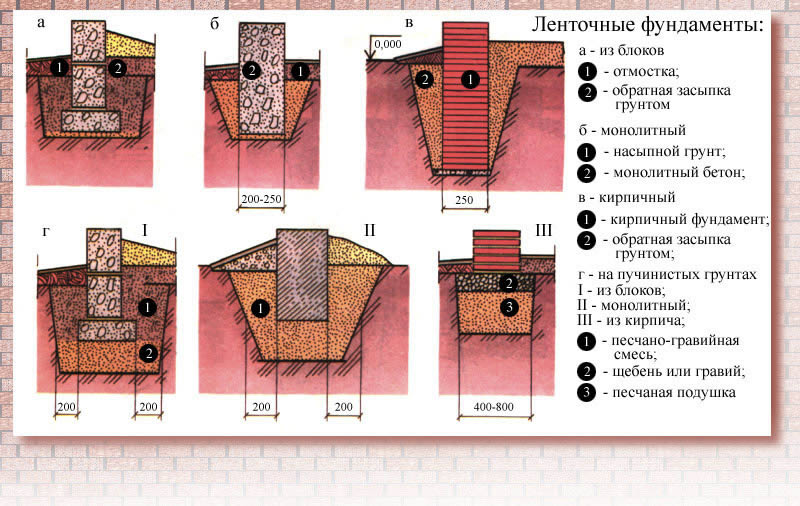

Устройства и типы ленточного основания

По глубине своего залегания ленточные монолитные основания могут быть глубокого или мелкого залегания. Заглубленные на небольшую глубину основания в основном используются на обычных грунтах, отличающихся прекрасной несущей способностью, под сооружения небольшого веса из дерева или каркасные дома.

Устройство монолитных бетонных фундаментов глубокого заложения применяется в основном под тяжелые здания. Опускают их ниже уровня промерзания грунта примерно на 15 см при условии наличия хорошей его несущей способности.

Технология монолитного ленточного фундамента предусматривает обустройство опалубки, придающей бетону нужную форму и не позволяющей ему расплываться. Однако опалубка требует не только дополнительных затрат на материалы, но и времени на ее обустройство.

Свайный фундамент

Модель винтового свайного фундамента

Конструкция этого типа фундамента состоит из отдельных свай, которые вворачиваются прямо в грунт. В виду того, что создание такого фундамента является довольно простой операцией, применение его очень распространено в современном частном строительстве.

Для «ввинчивания» свай может использоваться специальная техника или же можно обойтись даже одному человеку (но лучше работать в паре). После того, как свая закручена в её полость вливают смесь бетона для лучшего закрепления. После этого на сваях закрепляют балки и делают решетчатое основание.

По срокам – это один из самых быстровозводимых видов основания для дома. Вы легко сможете управиться за день-два. Самое главное – правильно рассчитать нагрузку, количество свай на кв м и их расположение.

Один из самых быстрых и простых для возведения фундаментов.

Утепление и гидроизоляция фундамента

Возведение фундамента – это не конечный этап работ. После того как он выстоялся примерно месяц, стоит позаботиться об организации его гидроизоляции и утепления.

Гидроизоляция фундамента может быть произведена различными способами. Самый популярный и простой из них – это использование специальной пленки, которая не пропускает влагу извне, но и не препятствует отводу конденсата. Также стоит позаботиться о том, чтобы фундамент вашего дома не подвергался воздействию влаги из окружающей среды (дождевой воды, талых вод). Для этого устраивается система водоотвода, а при необходимости проводятся дренажные работы.

Нанесение клея на плиты пенополистирола, являющегося эффективным утеплителем

Утеплить основание дома можно, сделав несъемную опалубку для фундамента, на которую монтируются слои минеральной ваты, пенопласта или керамзита. Выбор материала для создания теплоизоляционного слоя зависит от природных условий, материала фундамента и многих других факторов.

Защита фундамента от грунтовых вод является важной задачей при строительстве частного дома

Для расчета количества материалов, необходимых для строительства фундамента, лучше всего использовать различные варианты онлайн-калькуляторов. Так, калькулятор расчета бетона на фундамент поможет вам не ошибиться с количеством строительного материала, а значит – сэкономить свои деньги. Калькуляторы могут использоваться также для расчета плитного, ленточного, ростверкового фундамента, опалубки, облицовочной плитки.

Помните, что фундамент – это самая важная часть любого строения. Если при его проектировании или постройке вы решите сэкономить, это может негативно отразиться на доме в недалеком будущем. Потому не стоит жалеть деньги или время – тогда ваш дом простоит максимально долго вне зависимости от условий окружающей среды.

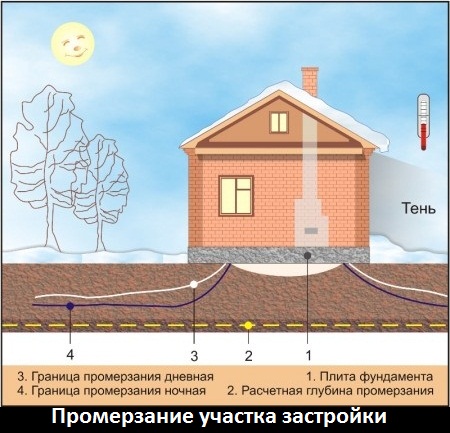

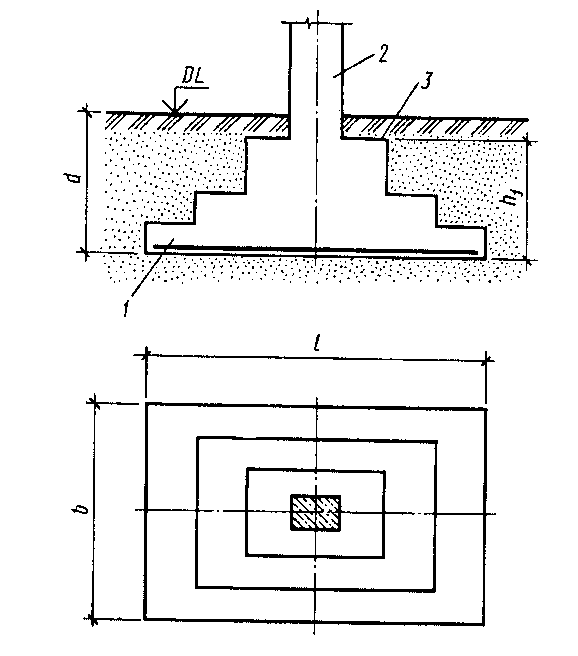

Что такое глубина заложения фундамента

Планируя постройку дома, не всегда имеется возможность воспользоваться услугами профессиональных проектировщиков. Частным застройщиком самостоятельно приходится решать комплекс вопросов, связанных с проектированием. На этом этапе важно правильно выбрать фундаментную базу, а также определить ее параметры, в том числе и глубину фундамента.

Глубина заложения фундамента – это уровень расположения подошвы основы относительно нулевой отметки. Определяя величину параметра, изучите особенности строительной площадки, проанализируйте характер грунта, рельеф местности, учтите конструкцию возводимого здания и климатические условия.

От правильно выполненных расчетов зависит:

• срок эксплуатации строения;
• концентрация влаги в помещении;
• устойчивость коробки здания;
• целостность стен;
• комфортный микроклимат внутри постройки.

При поверхностном подходе создается впечатление, что определение глубины заложения – простая задача. Однако существует определенная методика, с которой следует детально ознакомиться.

Стандартная формула для расчет глубины заложения фундамента:

Hp = mtmHн, где:

• Hн — глубина промерзания грунта.
• mt – 0,7-1, коэффициент влияния тепла здания на промерзание грунта у наружных стен.
• m – 1,1, коэффициент условий работы.

Расчет глубины заложения фундамента

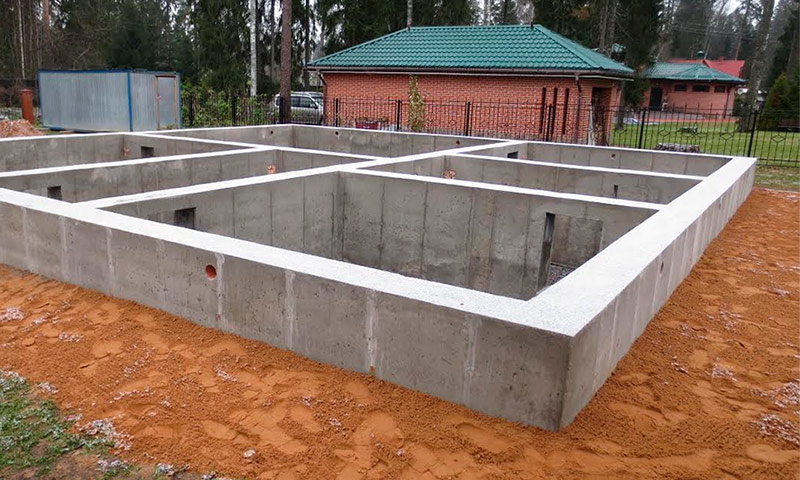

Ленточный фундамент для дома

Любая постройка дома своими руками начинается с фундамента. Он принимает вес дома на себя и равномерно распределяет его на грунт. Но фундамент не статичен — он изменяет свою конфигурацию в процессе передачи нагрузки от дома к грунту. В процессе эксплуатации здания необходимо, чтобы нагрузки, которые передает дом, не меняли структуру грунта, не продавливали его, иначе возможна деформация здания.

Перед началом строительства стоит выбрать проект дома, определить оптимальный фундамент под этот дом, изучить грунт на участке и понять позволят ли его характеристики данный фундамент возвести. Например, вы решили построить основательный тяжелый дом. Но на вашем участке грунтовые воды проходят близко к поверхности. В этом случае вам придется выполнять дренаж земли для уменьшения выталкивающих и деформирующих фундамент сил морозного пучения.

Изучение грунтов, так же как и правильный выбор фундамента позволит построить качественный и долговечный дом.

Виды фундаментов для дома

Столбчатый

Такой фундамент размещается в точках, где на грунт передаются наибольшие усилия нагрузки от строения. При этом, столбы из бетона или кирпича закапываются глубже, чем промерзает почва. Это защитит ваш фундамент от деформации при морозном пучении грунтов.

Ленточный

Выделяют два вида ленточного фундамента: мелкозаглубленный (МЗЛФ) и полнозаглубленный.

Полнозаглублённый — позволяет построить дом любого размера.

• Плюсы: простой и надёжный.
• Минусы: требуется большой объем материала, так как необходимо заглубление ниже уровня промерзания.

Мелкозаглублённый — монолитное сооружение в форме ленты.

• Плюсы: экономия материалов, небольшой объем работ, подходит при высоком уровне грунтовых вод.
• Минусы: необходимо строго соблюдать методику исполнения.

Свайный

Существуют винтовые и буронабивные свайные фундаменты.

Винтовые сваи работают так: металлические сваи с лопастями закручиваются в почву, как винт и уже на сваях возводится строение. Этот вариант самый быстровозводимый. Специалисты выполняют такой фундамент за 1 — 2 дня. Буронабивные сваи устанавливаются следующим образом: бурится отверстие в земле, в него помещается каркас из арматуры, и заливается бетоном.

• Меньше работы с землёй, по отношению к остальным видам фундаментов.
• Можно возвести массивный каменный дом на слабых верхних грунтах.

• Винтовые сваи возможно использовать только на определенного рода грунтах.
• Буронабивная свая непроста исполнении, в случае, если почва, в которой бурят отверстия, осыпается.

Подробнее о фундаменте на винтовых сваях мы рассказывали в предыдущей статье.

Плитный

Плитные фундаменты — часто выполняемые и надёжные разновидности фундаментов.

Плюсы: располагается неглубоко, надежная конструкция.

Минусы: большой расход материалов.

По глубине исполнения фундаменты разделяются на:

• Мелкозаглублённые (их строят там, где не бывает сил морозного пучения);
• Глубокозаглублённые (сооружаются ниже уровня промерзания грунта, это позволяет защититься от морозного пучения).

Также плитные фундаменты делятся по способу исполнения на:

1. Монолитные — исполняются из армированного бетона, методом его заливки в специальные деревянные формы — опалубку. Этот вариант считается самым надёжным.
2. Сборные — собираются из готовых бетонных блоков на месте строительства.
3. Комбинированные — это промежуточная форма, при которой готовые бетонные фрагменты фундамента соединяются между собой раствором.

Ленточный фундамент: особенности строительства

Мелкозаглублённый ленточный фундамент — популярная разновидность фундаментов, поэтому разберем его подробнее.

МЗЛФ — это упрощенный и облегченный вариант полнозаглублённого фундамента, и поэтому менее терпимый к ошибкам. Он требует повышенного внимания к армировке и к технологии исполнения. Перечислим все то, что необходимо неукоснительно исполнять при строительстве МЗЛФ.

• Армировка — строго по технологии.
• Расчет фундамента. Если фундамент будет меньше, чем требуемый, то может не выдержать дом. Если больший — у вас появятся лишние расходы.
• Фундамент до наступления зимнего времени необходимо загрузить (построить на нем стены).
• До холодов необходимо гидроизолировать, утеплить и соорудить отмостку для фундамента, с целью отведения влаги.
• Обязательно сделать подушку из песка, на которой будет лежать фундамент. Песок должен облегать фундамент со всех сторон, иначе влага, находящаяся в земле, “вытолкнет” фундамент вверх. Из-за этого фундамент может просто лопнуть.

Последствия допущенных ошибок в выборе фундамента

Доверившись непрофессионалам или решив выполнить монолитные работы самостоятельно, не обладая достаточным уровнем компетентности, вы рискуете столкнуться с рядом ошибок и их последствий. К наиболее распространенным относят:

• перекосы, трещины и разломы стен и плит перекрытий;
• образование зазоров и щелей из-за нарушенной теплоизоляции;
• трещины фундамента в цокольной части;
• перекос воротных (если речь идет об ангаре) и оконных систем;
• просадка сооружения;
• наклон в стороны и сдвиги сооружения из-за силы пучения.

Чтобы такого не допустить, выбирайте только квалифицированных строителей, к которым относится команда компании Эвриал. Наличие ресурсов для проведения геологических изысканий и топосъемки, грамотных инженеров-конструкторов и многолетнего опыта в сфере проектирования и строительства под ключ, позволяет нам делать свою работу качественно и в срок.

Важные факторы для выбора фундамента

Выбор вида фундамента для частного дома зависит от следующих факторов:

• инженерно-геологическая ситуация на участке. Для ее исследования лучше всего нанять команду профессиональных геологов, которые возьмут пробу грунта и составят подробный отчет на основании результатов исследований. Отчет должен включать в себя толщину различных слоев грунта, глубину залегания грунтовых вод, пучинистость грунта. Исследование покажет, какой фундамент лучше для домов из газобетона или любого другого материала на данном участке;
• сбор нагрузок – то есть сумма веса всех конструкций будущего сооружения. Этот параметр имеет наибольшее значение при выборе площади фундамента, а также материала для его постройки. Расчетом параметра должен заниматься опытный инженер-проектировщик, который подберет наилучший материал и тип фундамента. Например, учитывая плюсы и минусы свайно-ростверкового фундамента, можно использовать его для относительно тяжелых конструкций;

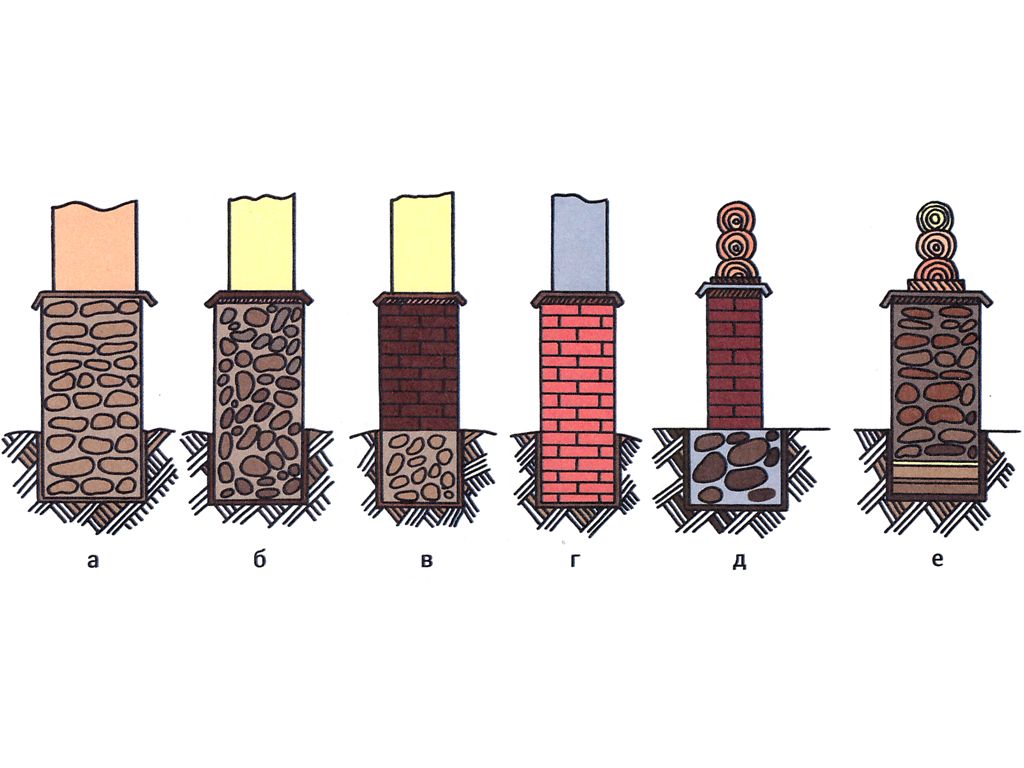

Фундаменты из различных строительных материалов: а — бутовый; б — бутобетонный; в — кирпичный с бутобетоном; г — кирпичный; д — кирпичный с бутом; е — бутовый на песчаной подушке

глубина укладки фундамента – к этому параметру всегда следует добавлять необходимость устройства гидроизоляции и дренажа для фундамента. Это обязательно, если рядом с домом находится река или озеро, а также при наличии повышенного уровня грунтовых вод;

• учет нагрузки от находящихся рядом сооружений – если рядом находятся тяжелые конструкции, то грунт уже деформирован, поэтому при возведении своего здания рядом с другими нагрузку на грунт нужно суммировать;
• вероятность аварии – сюда относится возможность прорыва водных коммуникаций, который может существенно изменить структуру грунта и стать причиной проседания фундамента.

Пример конструкции утепленной шведской плиты

Выбор некачественного материала или халатное выполнение работ – фактор, который может сыграть злую шутку даже в том случае, если вы максимально внимательно отнеслись ко всем указанным выше моментам. Поэтому в качестве исполнителей для работ по укладке фундамента лучше всего выбирать специалистов с хорошими рекомендациями или проверенные строительные компании.

Также очень важно точно придерживаться материалов и технологий, которые указаны инженером-проектировщиком в проекте

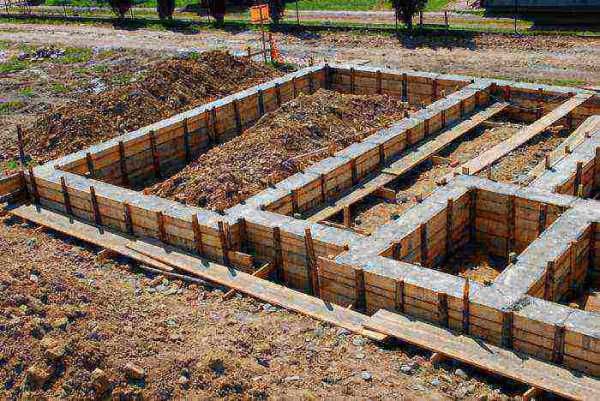

Процесс строительства ленточного фундамента

Фундамент столбчатой конструкции

Столбчатая основа используется для одноэтажных строений, имеющих небольшой вес. Ей отдают предпочтение в ситуациях, когда необходимо при небольшом уровне затрат соорудить легкий фундамент. Конструкция представляет собой группу опорных колонн, которые изготовлены из железобетона. Они устанавливаются на угловых участках здания, а также в зонах пересечения капитальных стен и внутренних перегородок. Для повышения нагрузочной способности оголовки опор объединяются железобетонным ростверком.

Достоинства конструкции:

• дешевизна;
• простота обустройства;
• возможность сооружения на проблемных почвах.

Столбчатые опоры формируются из кирпича или путем бетонирования. В нижней части опорных колонн формируется песчано-гравийная подушка.

Имеются определенные ограничения:

• не рекомендуется сооружать столбчатую основу на почвах, склонных к сдвигам;
• запрещается использовать железобетонные столбы для опор тяжелых строений;
• нельзя строить здания на слабонесущих торфяных и глинистых почвах.

Глубина заложения столбчатых опор – 0,2–0,3 м ниже уровня промерзания. Средняя глубина столбчатой основой для одноэтажного строения из кирпича, сооружаемого на стабильном грунте, составляет 80 см.
