Делаем фундамент на винтовых сваях своими руками

Когда используют?

Принцип монтажа винтовой металлической опоры заключается в том, что она закручивается на определенную глубину, как правило, до твердых пород почвы и удерживается там при помощи своей клиновидной конструкции и лопастей. Отсюда можно сделать вывод для каких почв лучше использовать фундамент на винтовых сваях. Как правило, его применяют для пучинистых грунтов либо болотистой местности. Допускается применение и для обычной почвы. Ввиду невысокой стоимости этого вида фундамента, он применяется практически повсеместно.

Фундамент на сваях для частного дома имеет ограничение по весу постройки, для которой он может применяться. Как правило, его используют для быстрого монтажа каркасных построек, еще используют  фундамент на винтовых сваях для дома из пеноблоков , домов из сип-панелей или сложенных из калиброванного или обычного бруса. Удобно применять свайно-винтовой фундамент и для постройки на его основе бань. Возможна реконструкция и ремонт  фундамента винтовыми сваями при дефектах и разрушении ленточного фундамента.

Особенности конструкции

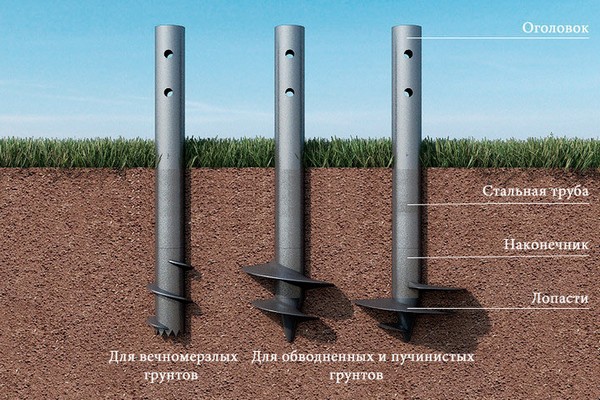

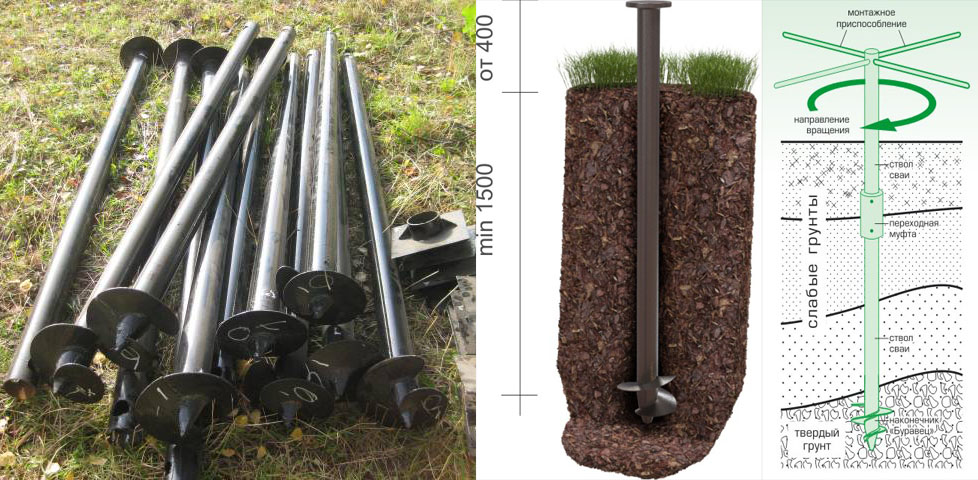

Винтовая свая состоит из стальной трубы и лопасти, приваренной к ее нижнему концу – по конструкции это бур, способный эффективно ввинчиваться в грунт. Винтовой наконечник, оснащенный лопастью, является ключевым элементом сваи.

В ходе монтажа он выполняет функцию механизма, ответственного за погружение сваи, а затем служит опорой, передавая на грунт нагрузки от построенного сооружения. Одновременно с этим лопасти превращают сваю в подобие анкера, не давая ей сместиться вверх под воздействием подвижек грунта при морозном пучении.

В первую очередь это актуально при возведении небольших деревянных строений на глиноземных грунтах с высоким уровнем насыщения водой. Железобетонный фундамент, даже заложенный ниже уровня промерзания, будет выталкиваться наверх морозным пучением – воздействие в этом случае идет по касательной к конструкции сбоку. У легкой постройки не хватает массы, чтобы уравновесить воздействие.

Расширение опоры стальной сваи (лопасть) в нижней ее части располагается ниже уровня промерзания и надежно сцеплено с грунтом. Силы морозного пучения, воздействующие на само тело сваи, не могут ее вытолкнуть наверх. При этом стальная труба не деформируется, поскольку при касательном воздействии морозного пучения нагрузка составляет не более 0,2 МПа, а показатель предела прочности на растяжение у стали – от 330 МПа.

Виды столбчатых оснований и их особенности

Множество различных видов фундаментов ставит перед новоявленными строителями проблему сложного выбора. Лучшим сочетанием простоты изготовления и надежности обладают столбчатые фундаменты. В настоящее время в строительстве применяют следующие их виды:

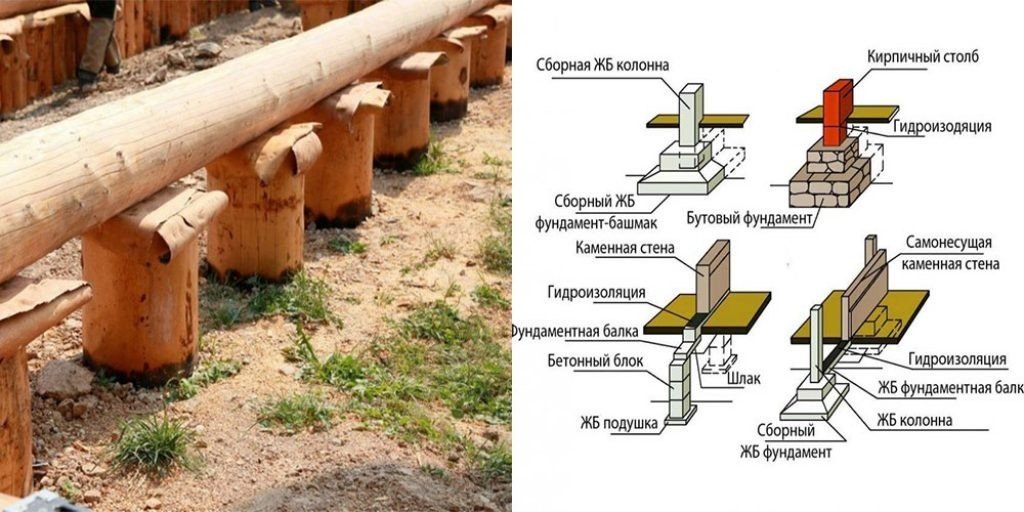

Виды столбчатых фундаментов

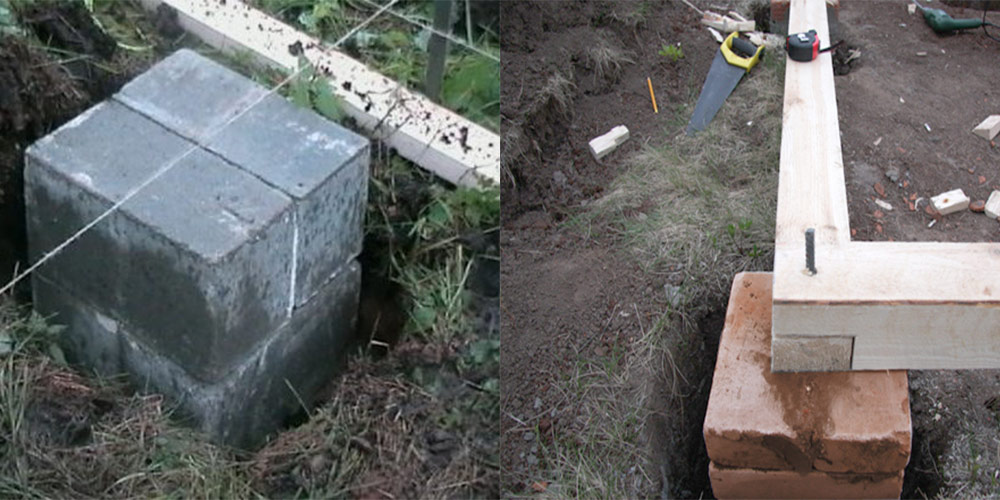

1. Столбчатый кирпичный фундамент представляет собой частично заглубленные в грунт опоры квадратного сечения, изготавливаемые из стандартного строительного кирпича. Достоинствами данного вида являются доступность по используемым материалам и простота монтажа, что делает их достаточно распространенными в частном строительстве. Недостатком данного варианта является низкая несущая способность кирпичных столбиков, что ограничивает их использование строительством легких одноэтажных строений, таких как беседки, веранды и террасы, дачные домики.
2. Столбчатый фундамент из фундаментных блоков более совершенен. Его изготавливают из отдельных опор прямоугольного сечения. Основным материалом, как следует из названия, служат небольшие бетонные блоки, приобретаемые на специализированных строительных площадках или изготавливаемые самостоятельно. В отличие от кирпичного варианта данный вид обладает большей прочностью, что способствует установке его под одноэтажные дома, изготавливаемые по каркасной технологии.

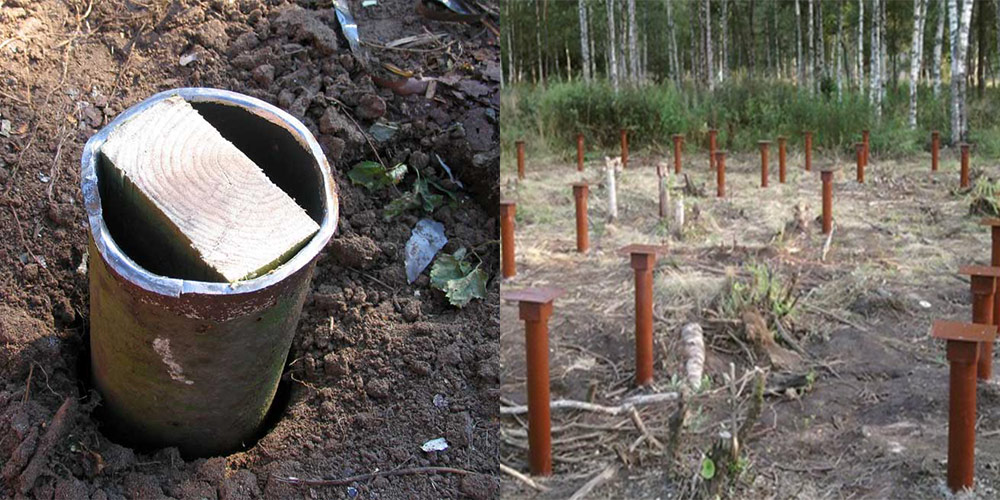

3. Столбчатый фундамент из труб металлических может быть отнесен как к столбчатому, так и к свайному виду фундаментов. Для его изготовления используются стальные трубы достаточно большого диаметра, заглубленные в грунт на 1,5 метра и более. Высокой прочности опор и защиты их от коррозионного воздействия достигают дополнительным бетонированием внутренней полости, о чем более подробно будет изложено ниже.

Изготавливая столбчатый фундамент из металлических труб своими руками, а также другие виды оснований следует помнить следующие правила:

• Суммарная несущая способность всей опоры строения складывается из несущей способности каждого элемента, рассчитанного исходя из используемых материалов, глубины залегания, особенностей почвы в конкретном месте проведения строительных работ;
• Трубы под фундамент необходимо располагать с шагом, не превышающим 2,5 метра. Обязательно наличие опор под местами сопряжения несущих стен и перегородок, а также под несущими перегородками с указанным выше интервалом установки.

к оглавлению ↑

На каких грунтах может использоваться

На нестабильных, сыпучих, торфяных и болотистых грунтах свайный фундамент — единственно возможны вариант. Он позволяет перенести нагрузку от дома на плотные слои грунта, расположенные ниже

Чаще всего свайный фундамент делают на грунтах, которые не могут обеспечить стабильность здания. Это плывуны, пески, торфяники, нестабильные насыщенные влагой суглинки. В этом случае сваи опускают до уровня расположения плотных слоев грунта. Вся нагрузка от здания передается на эти слои.

Рекомендуют использовать это основание и на грунтах, глубина промерзания которых более 1,5 метров. Устройство ленточного фундамента в этом случае связано с большими объемами земельных работ. Поставить сваи в разы проще и дешевле.

Еще один вариант, когда удобно использовать этот вид основания — участки со сложным рельефом. Иногда выравнивание площадки под дом требует слишком больших затрат. Тогда тоже выручают сваи.

Третий вариант применения свайного фундамента — это слишком плотные, тяжелые в обработке грунты. Копать в них котлован очень сложно и дорого. Пробурить скважины — нужно меньше вил и времени.

Материалы и инструменты

Технология работ по изготовлению столбов с помощью ТИСЭ.

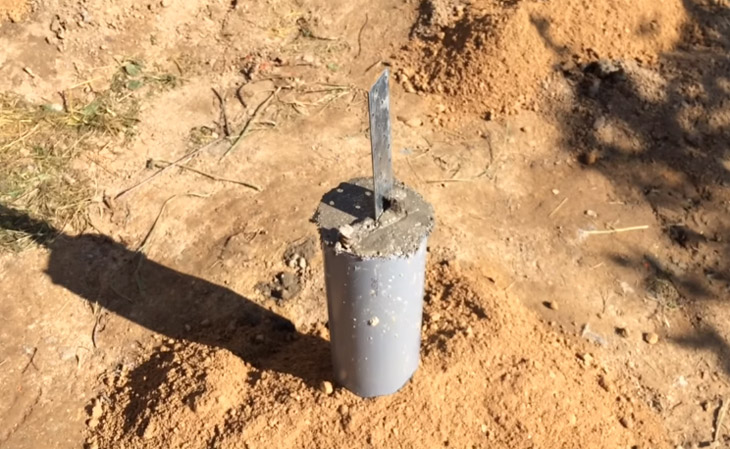

Чтобы изготовить фундамент из труб, необходимо иметь такие материалы:

1. Арматура для изготовления каркаса и вязальная проволока (3-4 прута на один столб длиной на 0,5 м длиннее трубы).
2. Бетон марки М300 или М400 с мелкой фракцией щебня.

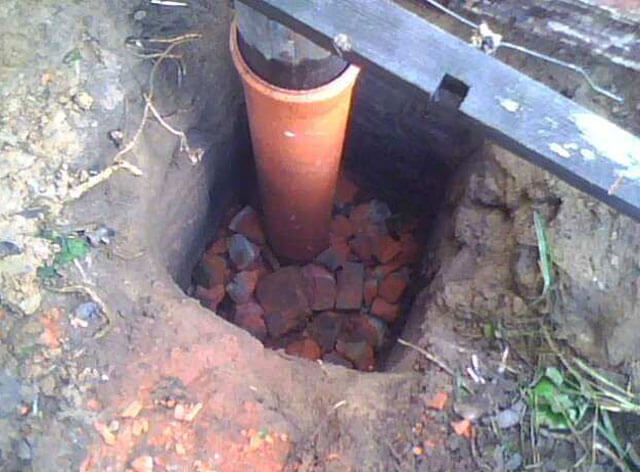

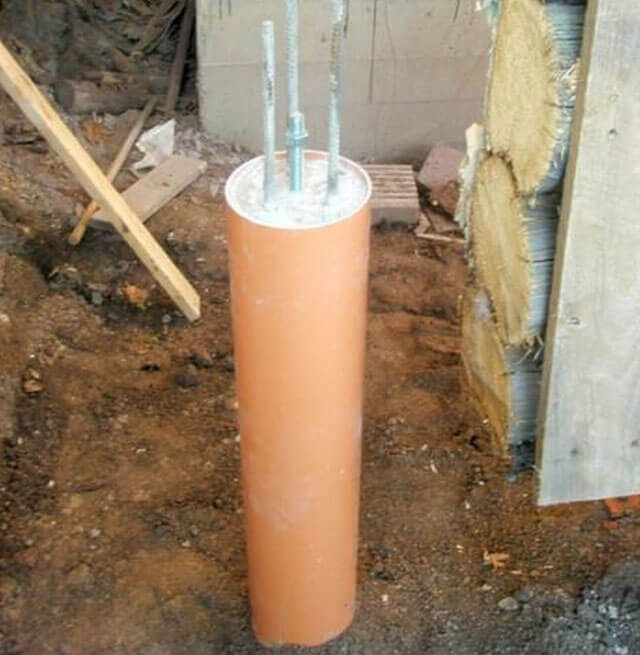

3. В качестве несъемной опалубки – канализационная труба диаметр от 110 до 180 мм (оранжевая).

Для работ по изготовлению столбов понадобятся следующие инструменты:

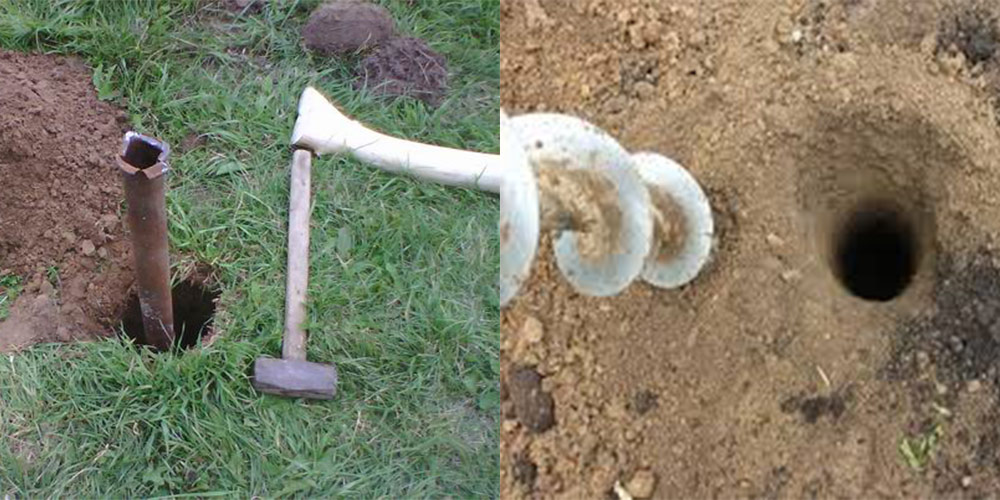

1. Бур садовый, ТИСЭ либо самодельный (при большой глубине промерзания необходим удлинитель для бура). Можно применить мотобур, который позволит намного быстрее сверлить скважины.
2. Штыковая лопата с обрезанными краями до ширины в 10 см.
3. «Болгарка» с отрезными кругами.
4. Ведра 15 литров.
5. Тяжелый молоток.
6. Строительный уровень.
7. Деревянные колышки и шнур.

При изготовлении бетона своими руками нужны еще:

1. Бетономешалка.
2. Мастерок строительный.
3. Совковая лопата.

Почему лучше брать пластиковые трубы для внешней канализации? Потому что они предназначены для работы вне помещений, значит, они намного прочнее. Если брать по стоимости, то одинаковые трубы с одинаковой толщиной стенок для внутренней и внешней канализаций стоят одинаково. Однако трубы из оранжевого пластика имеют диапазон диаметра от 110 мм до 500 мм, а серые только 110 мм.

Для каждого типа сооружения должны быть использованы сваи зафиксированного диаметра:

Заборы, ворота

1. Легкие заборы из сетки рабицы – используются стандартные сваи диаметром 57 мм, а также заборные винтовые сваи с диаметром трубы 51 мм, профилем с сечением 50х50 и толщиной стенки 2 мм;

2. Тяжелые заборы из профлиста или деревянный штакетник — используются сваи диаметром 76 мм; а также заборные сваи диаметром трубы 57 мм, профилем 60х60 и толщиной стенки 3 мм;

3. Калитки и нетяжелые ворота – d = 89 мм и заборные винтовые – 76 мм, профилем 80х80

4. Откатные или распашные ворота – d = 108 мм и заборные винтовые сваи d = 89 мм, профилем 100х100.

Различные постройки

1. Простые легкие постройки (крыльцо, открытая терраса, туалет, сарай) – d = 57 мм;

2. Легкие постройки (терраса, бытовка, веранда, строительные вагончики) — d = 76 мм;

3. Более тяжелые террасы, веранды и пристройки к дому — d = 89 мм

Дома

1. Одноэтажные каркасные дома — d = 89 мм;

2. Деревянные дома из профилированного или клееного бруса, сечением до 200 мм — d = 108 мм;

3. Дома из бревна (до 200 мм) — d = 108 мм;

4. Двухэтажные каркасные дома – d = 108 мм;

5. Тяжелые деревянные дома – диаметр 133 мм;

6. Дома из арболита и легкого камня (газобетон, пенобетон) – диаметр 133 мм.

При необходимости реконструкции фундамента деревянного дома чаще используют винтовые сваи диаметром 108 мм.

Благодаря проведенным исследованиям грунта на вашем участке, корректному выбору свай, согласно приведенным параметрам, вы обеспечите себя прочным основанием вашего сооружения на долгие годы. Если у вас остались вопросы, мы будем рады ответить на них в частном порядке.

По вопросам монтажа фундамента под гараж можете связаться с нашими менеджерами, заказав обратный звонок.

Заказать звонок

Забор на винтовых сваях:

• сохраняет ландшафт;
• не требуется основательная подготовка к монтажу;
• закручиваются  на глубину  на  170  и более см;
• полость трубы заполняется цементно-песчаным раствором;
• винтовые сваи обрабатываются антикоррозийным составом;
• высокая  устойчивость к ветровым нагрузкам;
• высокая устойчивость к перепадам температур;
• высокая скорость монтажа;
• возможность оперативного строительства как забора, так и любой конструкции;
• винтовой фундамент возможно монтировать  при любых погодных условиях в любое время года;
• легкость демонтажа, в случае необходимости;
• свайный фундамент можно возводить  на любой местности, в том числе и с уклоном;
• винтовой фундамент пригоден для любого типа грунта, исключением являются скалы;
• гарантия на винтовой фундамент  – минимум 7 лет.

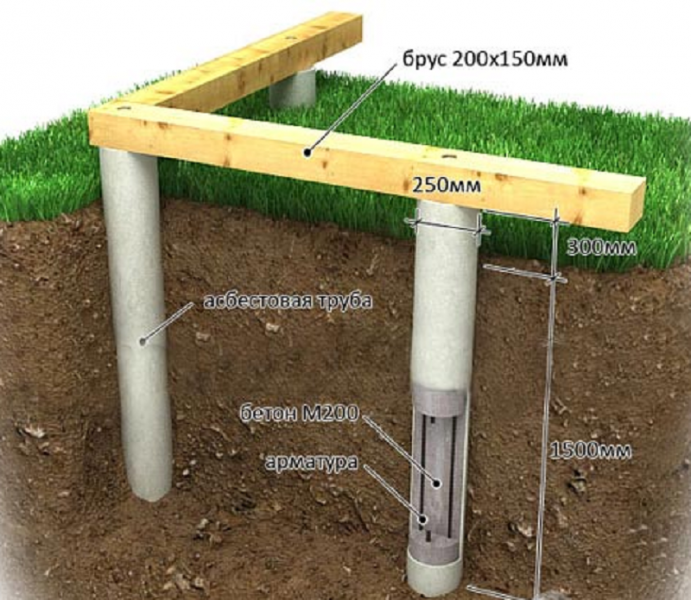

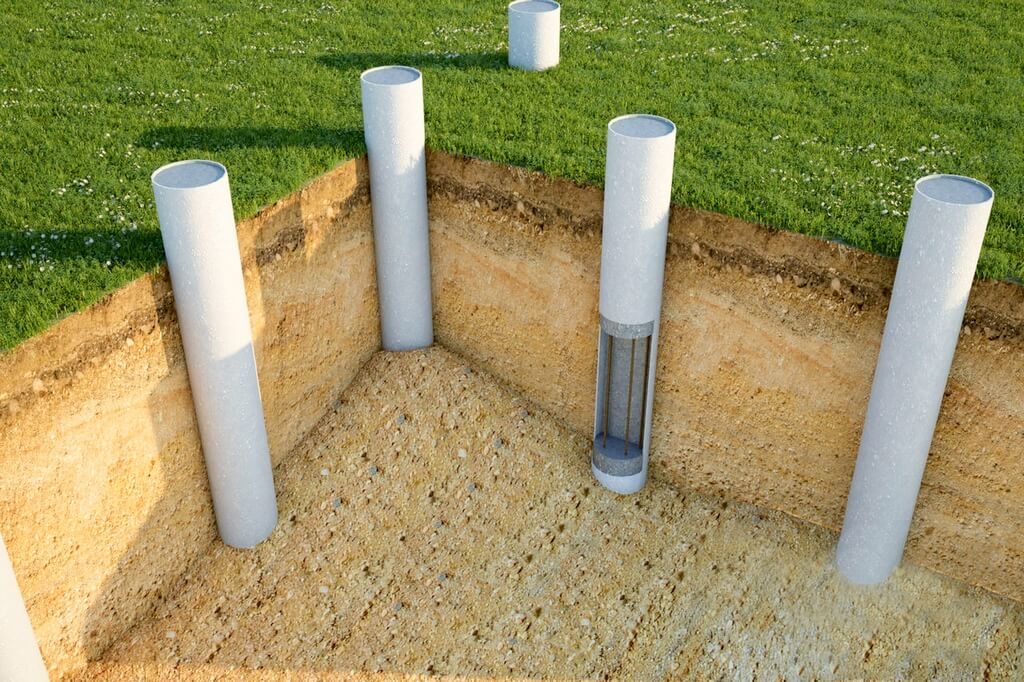

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

• количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
• требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
• диаметр трубы (в соответствии с   весом и размерами постройки),
• необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
• количество арматурных прутьев (3-4 на каждую опору).

Способы монтажа фундамента на железобетонных сваях в зависимости от грунта

Примечание к обсаднотрубному варианту

Взрыв применяется для формирования подошвы: обсадка погружается в скважину, на дно закладывается снаряд, конструкция заливается бетоном – после взрыва на месте подошвы образуется полость, заполняющаяся бетонной смесью.

Фундамент из железобетонных свай активно используются в частном домостроительстве на слабых грунтах.  Сваи под фундамент монтируются своими руками, выдерживают несущую нагрузку в 400 тонн, не воздействуют на опоры соседних построек.

Достоинства и недостатки свайных фундаментов

В реальных условиях строительства могут применяться различные виды свай. Но независимо от конструкции таких изделий можно выделить ряд преимуществ, которыми обладают фундаменты на свайных основаниях:

• возможность использования на любых грунтах, исключая скальные;
• быстрый монтаж опорного основания. Фундамент для жилого загородного дома можно установить в течение одного дня;
• отсутствие необходимости проведения земляных работ, устройства опалубки, бетонирования и длительного ожидания окончательного отвердения бетона;
• доступность для изготовления своими руками. Самостоятельно не получится работать только с забивными сваями. Для их установки требуется специальное оборудование;
• относительно низкие затраты. Свайные фундаменты обходятся дешевле ленточных или плитных, стоимость которых может составлять до трети стоимости всего дома.

  Ростверк для свайного фундамента может выполняться из металла, бетона или древесины

Основным недостатком свайного фундамента является усадка опорного основания. Результатом может быть перекос фундамента, ведущий к разрушению верхнего строения. Причины часто заключаются в неверной установке свай, когда их не заглубляют до стабильных прочных грунтов. Возможен также и ошибочный выбор вида опор, которые не подходят для характера грунта в месте строительства. Поэтому по вопросу подбора типа свай лучше проконсультироваться с опытным специалистом.

Некоторые виды свай, например, винтовые, стоят достаточно дорого, что также можно отнести к их относительным недостаткам.

Буронабивные сваи из асбестовой трубы обойдутся значительно дешевле винтовых

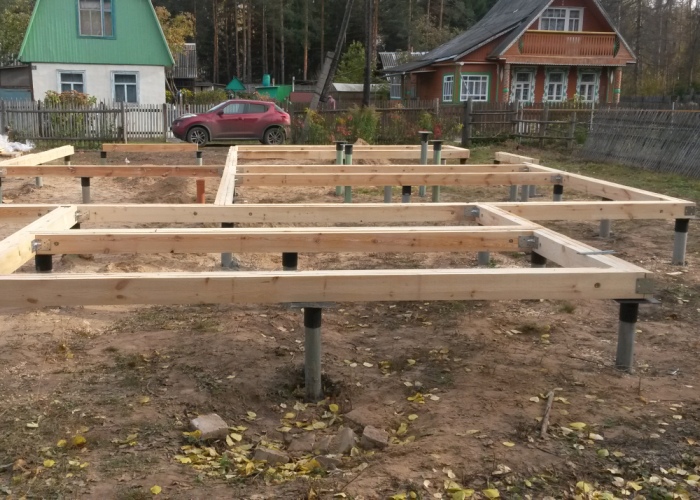

Обвязка свайного фундамента

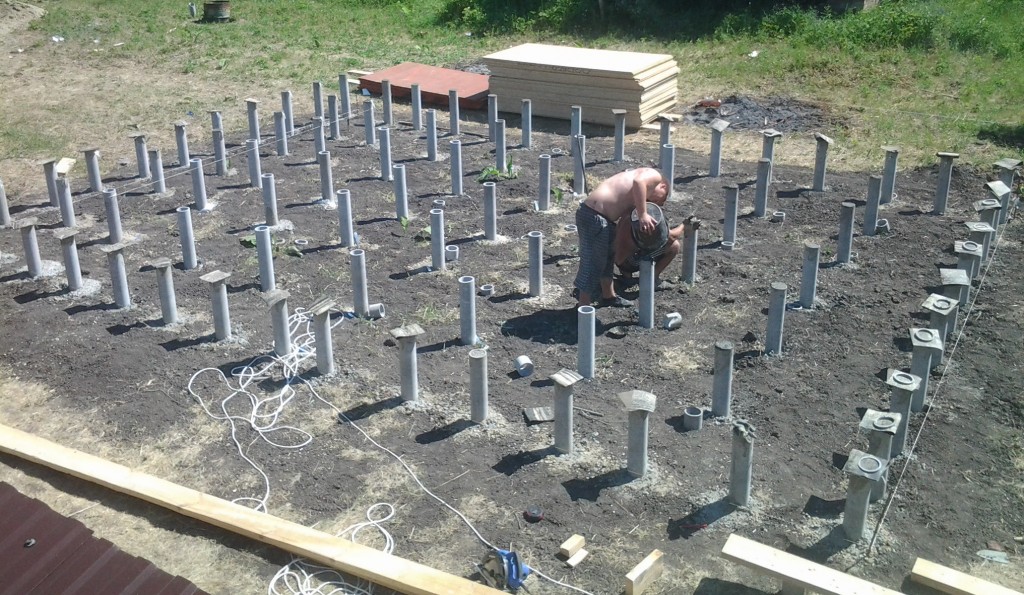

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.

Металлические опоры

Металлические столбы могут быть представлены стальными сваями и обсадными, забиваемыми в грунт трубами, которые впоследствии заливаются бетонной смесью. Чаще используются винтовые сваи. Они представляют полые трубы с конусным заострением в нижней части и направляющей спиральной лопастью для вкручивания в грунт. На верхней части сваи есть отверстия для ворота. Способом вертикального вкручивания своими руками или механизмом, она погружается на заданный уровень.

Винтовые сваи

Такую сваю могут устанавливать вручную трое, причём один постоянно следит за вертикальностью погружаемого стержня. Изготовить своими руками основание с применением винтовых свай легко и финансово выгодно. Такой фундамент применяют для возведения деревянного дома, бани или устройства забора.

Особо следует подчеркнуть, что работа по изготовлению такой основы под дом всесезонная, здание приподнято над грунтом, не подвержено весеннему затоплению паводком и быстро возводится своими руками.

Столбчатый винтовой фундамент нельзя использовать на склонах и плывунах. Ввиду того что дом приподнят над землёй потребуются большие вложения для утепления цоколя.

Следующим этапом станет установление ростверка на сваях, который может представлять ленту из бетона или деревянный оклад. Для лёгких сооружений свайная конструкция из труб служит опорными столбами для крепления надземных профилей.

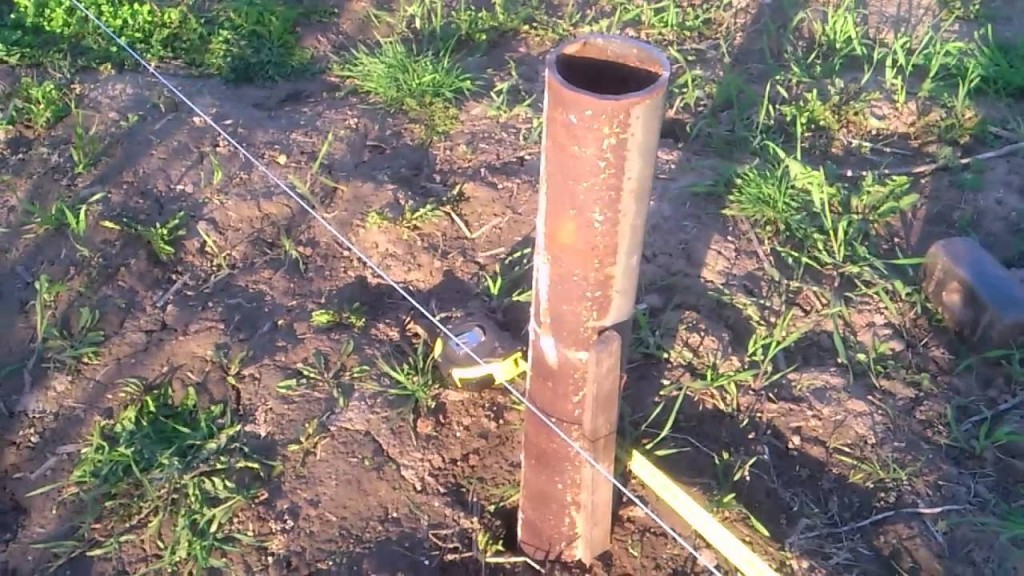

Фундамент под большие нагрузки можно выполнять с применением металлических свай, установленных в предварительно выкопанные ямы.

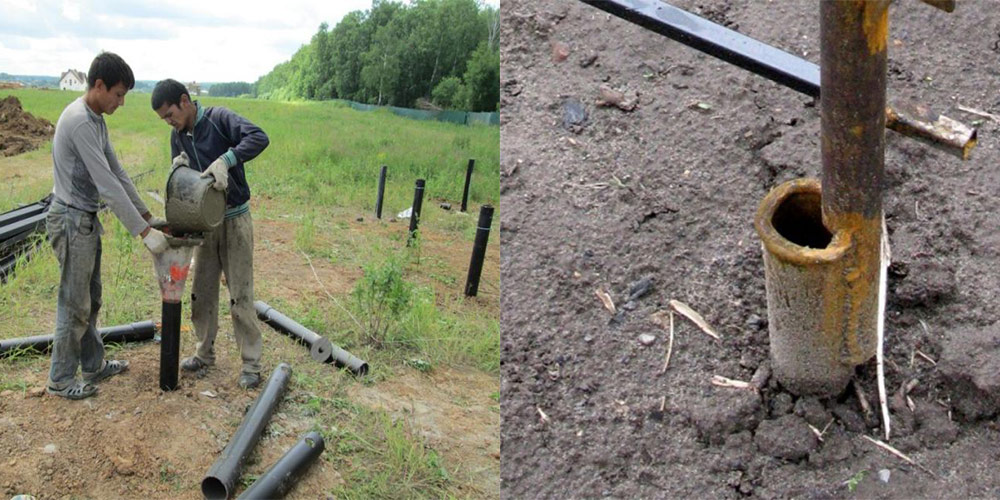

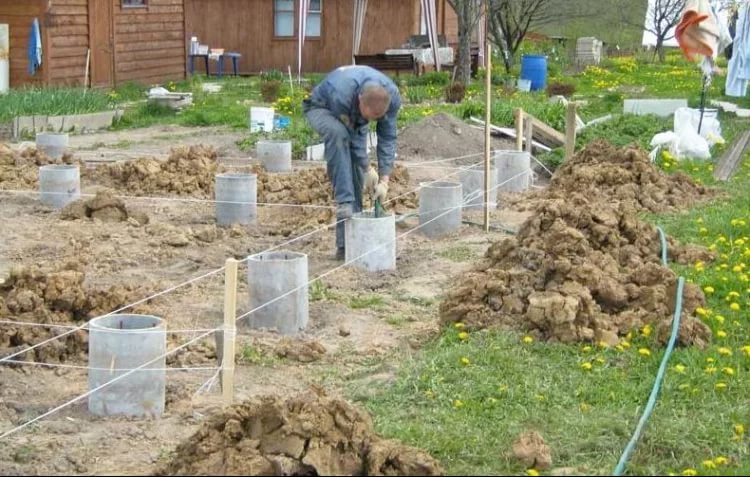

При этом установка труб своими руками происходит по особой технологии.

1. Согласно плану выполняется разметка точек фундамента на месте, вбиваются колышки.
2. Обозначается граница фундамента с отступление в 2 метра по периметру.
3. Готовятся ямы под столбы глубиной до полутора метров. Можно пробурить отверстия.
4. На дно засыпается песчаная подушка, устанавливается труба и фиксируется песком по окружности.
5. Внутрь трубы забивается арматура в песок с расстоянием между прутьями в 7 см.
6. Заливается бетонная смесь, уплотняется, и контролируется в процессе застывания соосность и вертикальность опор.
7. Поверх труб устанавливается ростверк.

При проведении работ своими руками необходимо использовать металлические трубы диаметром больше 250 мм. При установке труб подушка из песка должна быть достаточной, чтобы в ней закрепилась тяжёлая конструкция. По краям от неё должно оставаться не менее 30 см, чтобы забить эту полость чистым речным песком. Только когда свая будет стоять ровно и устойчиво, в неё можно устанавливать арматуру. Длина металлического прута должна быть не меньше чем на 20 см длиннее самой плети, так как войдёт она глубже в грунт.

Фундамент под большие нагрузки можно выполнять с применением металлических свай, установленных в предварительно выкопанные ямы.

Ещё до заливки, на трубу следует смонтировать узел привязки. Заливать бетон следует только на основе цемента М500. При заливке постоянно уплотнять смесь доступными способами, чтобы убрать воздух из стакана. Столбчатый фундамент такого исполнения выдержит большие нагрузки и на нём можно устанавливать дом на склоне с большим уклоном. Плывуны таким опорам не страшны.

Недостатком таких конструкций из труб большого диаметра является невозможность использования подпольной лошадки для тёплого контура.

Плюсы свайного фундамента

• Высокая устойчивость к разнонаправленным нагрузкам: продольным, поперечным и комбинированным.
• Химическая инертность, стабильность на химически активных грунтах — это преимущество относится только к бетону.
• Долговечность и высокий запас прочности — при необходимости можно увеличить этажность готового дома.
• Сокращение сроков строительства — при использовании заводских заготовок объем «мокрых» работ минимален.
• Универсальность — свайный фундамент подходит для болотистых и торфяных грунтов, прибрежных зон и регионов с большой глубиной промерзания грунтов.

Технология бетонирования

Первым делом выполняют отметки уровня, по которым в дальнейшем подрезают все участки. Заливку песчано-бетонной смеси выполняют несколько ниже краев. Смесь готовят в пропорции 1 к 3 цемента и песка соответственно. Сухие составляющие смешивают с водой до состояния густой сметаны. Раствор заливается внутрь трубы с уплотнением вручную, используя прут. Он в трубе проседает, поэтому через небольшой промежуток времени снова заполняют верх сваи цементом или порошковым бетоном, что способствует устранению остаточной лишней влаги, выравниванию смеси и качественной заливки.

Смесь засыпают в сухом виде, потому что со временем она сама напитается влагой, превратившись в камень. Заполненная бетонным раствором свая обвязывается швеллером или на нее помещают стальной оголовок для дальнейшего крепления конструкции сооружения. Ростверк соединяет элементы основания, объединяясь со сваями, добавляя их в свою толщу. Такое взаимное расположение частей используют для возведения фундамента сооружений из любого типа материалов. Основание с ростверком не нуждается в замоноличивании, потому что он сварен и закреплен на оголовки элементов.

По мере проседания раствора труба им доливается. Сверху конструкций фиксируются оголовки .

При температуре выше 0ºC смесь могут разводить водой, но при минусовых показателях обязательно следует добавлять присадку от замерзания раствора, так как сваю может разорвать от разности давления при расширении воды в смеси. Пищевая соль служит в качестве бюджетной присадки, не дает воде перейти в другое состояние пока цемент не схватится.

Если же температура воздуха довольно низкая (-5ºC и более), тогда следует применять антиморозные жидкости, чтобы не разрушилась свая и не вытек залитый раствор.

Необходимые материалы и инструменты для монтирования

Для поведения работ нужно, чтобы под рукой были оголовки.

К материалам для установки этого вида фундамента относят:

• сваи винтового типа;
• оголовки;
• деревянные палочки для разметки территории;
• мелкофракционный песок;
• цемент и резервуар для замешивания;
• вода;
• средства от коррозии для обработки стыков и швов.

Список необходимых инструментов для выполнения работ:

• измерительная рулетка 20 м;
• маркер, который наносится на металлическую поверхность;
• водяной строительный уровень и магнитный;
• диски для болгарки, которые могут осуществлять обработку по металлу;
• сварочное оборудование;
• резервный источник питания электроэнергии;
• бур земельный со съемными фрезами подходящего диаметра.

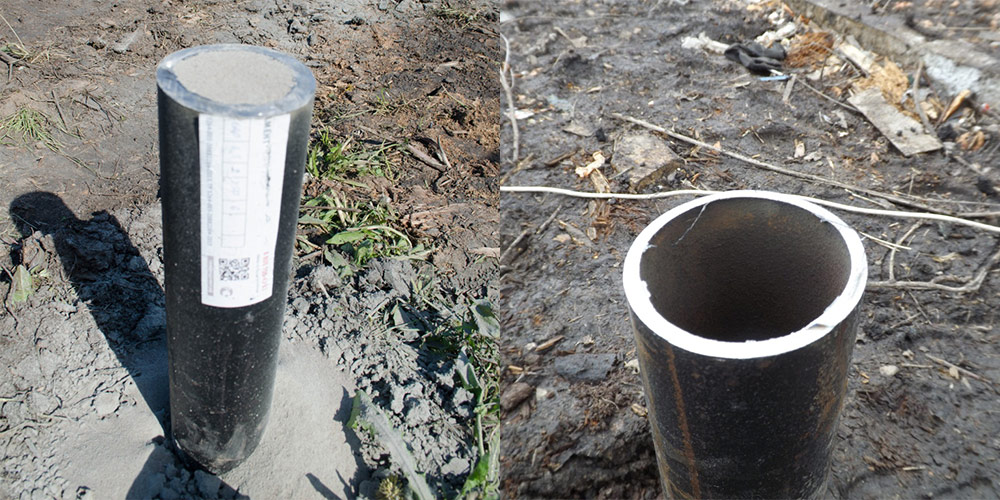

Обрезка свай

Для таких работ необходимо надевать средства индивидуальной защиты.

Нанесение меток для среза лучше наносить перманентным фломастером серебристого цвета, потому что именно этот цвет хорошо отражается лучами от лазера. Линия, по которой проводят нарезку, обматывается хомутом для правильного среза. Далее болгаркой с тонким диском выполняют процесс обрезки. Это долгий и трудоемкий процесс, за 1 рабочий день профессиональный мастер может обрезать всего 20 свай. Обязательно необходимо при выполнении работ надевать наушники, очки и толстые перчатки.

Армирование

Нарезку прутьев выполняют в соответствии со схемой армирования проекта. Арматуру собирают в каркас заданной формы, к которому крепят хомуты и фиксируют в местах их пересечения. Сама конструкция ростверка, если она предусмотрена, собирается по следующему принципу:

Ростверк тоже необходимо правильно армировать.

1. Хомуты раскладывают через каждые 400 мм.
2. Продольные арматура продевается внутрь.
3. Вязальной проволокой связываются места пересечений.
4. К решетке привязывают стержни Г-образной формы для крепления с ростверком.

Заливка бетона

В подготовленные углубления вставляют рубероид и армированный каркас. Свая заливается песчано-цементным раствором. Это необходимо для блокировки поступления кислорода и воды внутрь сваи и для придания дополнительной возможности сопротивления горизонтальным нагрузкам. Процесс заливки скважины выполняется послойно. Каждый слой составляет 200 мм. Объем залитой смеси уплотняется ручным вибратором или подручными средствами. Остается приварить оголовки, швеллер или что-то подобное как основание венцов.

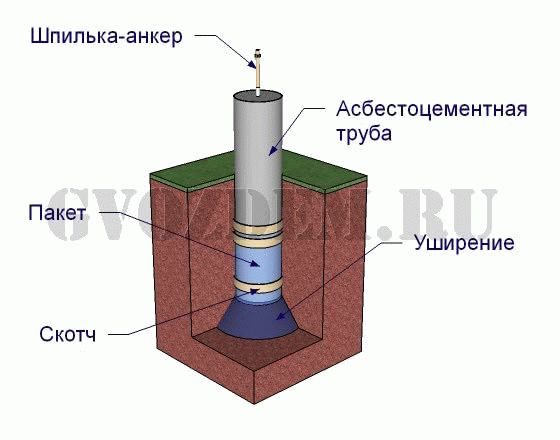

Буровые сваи с уширением

В пластичных глинистых грунтах буровые сваи устраивают с уширением. Разбуривание уширения сваи производят после достижения проектной отметки сваи и выполняют штатным уширителем.

Величина раскрытия режущих ножей уширителя устанавливают непосредственно перед его опусканием в скважину, шаг раскрытия ножей равен 5 см.

Работа по устройству уширения основания производится в следующем порядке:

Сваи армируют арматурными каркасами. Их изготавливают на производственной базе мостоотрядов в виде отдельных секций. Во внутреннюю полость каркас подают краном.

Стыковка секций арматурного каркаса

1. автокран КАТО NK-750;
2. секция арматурного каркаса;
3. буровой станок;
4. железобетонные плиты

После установки каркаса проводят бетонирование свай. Бетонную смесь на строительную площадку доставляют в автобетоно-смесителях.

Бетонирование скважин методом ВПТ

1. автобетоносмеситель;
2. металлическая эстакада;
3. приемная воронка бетонолитной трубы;
4. буровой станок;
5. железобетонные плиты

В зимнее время температура бетонной смеси в момент ее укладки должна быть не ниже +5°С. Суммарное время доставки бетонной смеси на строительную площадку, укладки ее в скважину, извлечение бетонолитных и обсадных труб не должно превышать срока ее схватывания.

Отличия свайно-ленточной схемы фундамента

К недостаткам данной системы можно отнести следующее:

1. Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
2. При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
3. Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.

Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).

Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.

В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).

Виды столбчатых оснований и их особенности

Множество различных видов фундаментов ставит перед новоявленными строителями проблему сложного выбора. Лучшим сочетанием простоты изготовления и надежности обладают столбчатые фундаменты. В настоящее время в строительстве применяют следующие их виды:

Виды столбчатых фундаментов

1. Столбчатый кирпичный фундамент представляет собой частично заглубленные в грунт опоры квадратного сечения, изготавливаемые из стандартного строительного кирпича. Достоинствами данного вида являются доступность по используемым материалам и простота монтажа, что делает их достаточно распространенными в частном строительстве. Недостатком данного варианта является низкая несущая способность кирпичных столбиков, что ограничивает их использование строительством легких одноэтажных строений, таких как беседки, веранды и террасы, дачные домики.
2. Столбчатый фундамент из фундаментных блоков более совершенен. Его изготавливают из отдельных опор прямоугольного сечения. Основным материалом, как следует из названия, служат небольшие бетонные блоки, приобретаемые на специализированных строительных площадках или изготавливаемые самостоятельно. В отличие от кирпичного варианта данный вид обладает большей прочностью, что способствует установке его под одноэтажные дома, изготавливаемые по каркасной технологии.
3. Столбчатый фундамент из труб металлических может быть отнесен как к столбчатому, так и к свайному виду фундаментов. Для его изготовления используются стальные трубы достаточно большого диаметра, заглубленные в грунт на 1,5 метра и более. Высокой прочности опор и защиты их от коррозионного воздействия достигают дополнительным бетонированием внутренней полости, о чем более подробно будет изложено ниже.

Изготавливая столбчатый фундамент из металлических труб своими руками, а также другие виды оснований следует помнить следующие правила:

• Суммарная несущая способность всей опоры строения складывается из несущей способности каждого элемента, рассчитанного исходя из используемых материалов, глубины залегания, особенностей почвы в конкретном месте проведения строительных работ;
• Трубы под фундамент необходимо располагать с шагом, не превышающим 2,5 метра. Обязательно наличие опор под местами сопряжения несущих стен и перегородок, а также под несущими перегородками с указанным выше интервалом установки.

В зависимости от сложности рельефа, глубины промерзания почвы и нагрузки на фундамент рассчитываются и устанавливаются точечные опорные конструкции, сваи. Они могут быть изготовлены из различных материалов. Способы установки выбираются при проектировании.

Фундамент может быть выполнен из различных труб:

• металлических;
• асбестоцементных;
• пластиковых.

Фундамент, изготовленный из труб, называется столбчатый.

Обвязка винтовых свой ростверком

К верхней части труб приваривают оголовки и обвязывают ростверком. Эта конструкция должна располагаться на высоте 0,5-0,7 м от земли.

Для выполнения этой работы подходит несколько видов строительных материалов: железобетон, деревянный брус и металлический швеллер. Каждая технология обладает преимуществами и недостатками.

Технология обвязки различными материалами

При обвязке железобетоном по всему периметру монтируют съемную опалубку. Внутри сооружают армирующий каркас из рифленой арматуры и связывают его с опорами. Конструкцию заливают бетонным раствором. Преимуществом железобетонной обвязки является высокая несущая способность. По такой технологии строят кирпичные дома.

При обвязке сооружают армирующий каркас.

Для металлического ростверка к оголовкам с помощью сварного шва крепят швеллер. Такая конструкция уступает железобетону в прочности, но экономит время и средства.

Ростверковая обвязка деревянным брусом крепится к оголовкам болтами или саморезами.

Бревна соединяются в полдерева. Такая технология подходит для срубов и каркасных домов.

Как сделать сваи для фундамента своими руками: технология изготовления

На сложных грунтах очень трудно возводить прочные и надежные сооружения. Тут очень важно правильно сделать фундамент. Для таких участков подходят не все типы основания. Например, традиционный ленточный фундамент может не выдержать подвижек грунта.

Именно поэтому на участках со сложным грунтом, имеющим малую несущую способность, используют свайное основание.

Очень часто в качестве опор берут уже готовые изделия, но такое не всегда возможно. Например, если застройка проводится по близости с другими сооружениями, то использовать спецтехнику (а без нее порой невозможно установить сваи) затруднительно.

И в этом случае для вас будет актуален вопрос: как сделать сваи для фундамента своими руками. Именно об этом и пойдет речь в статье.

Конструктивные особенности

Конструкция столбчатого фундамента из полипропиленовых труб довольно проста, что выгодно отличает данный вид от других видов. Его можно устанавливать на любом грунте, не исключая и песчаный. Опоры устанавливаются в землю, в предварительно пробуренное отверстие. Они должны быть установлены обязательно на 1,5 метра ниже точки, в которой происходит промерзание грунта. Такая технология обеспечит будущей несущей конструкции надежность и долговечность.

В последующем, нагрузки дома действуют на трубы по всем направлениям. Это не позволит им расшатываться и предотвратит их погружение. При установке фундамента одним из главных моментов будет правильно рассчитанная глубина и расположение опор. Полученная величина должна быть такой, чтобы при воздействии любых факторов здание оставалось устойчивым и не погружалось в глубину.
