Какие существуют классы фундаментов мелкого заложения

Ленточные фундаменты зданий и сооружений. Классификация.

Сборный ленточный фундамент применяют, как правило, при глубоко заглубленном фундаменте. Сначала вырывают котлован, выполняют песчаную подсыпку, укладывают фундаментные подушки, а на них выполняют ленту из фундаментных блоков ФБС. При необходимости увеличения жесткости, над фундаментными блоками ФБС устраивают монолитный армированный пояс. Сверху на ленточном фундаменте выполняют гидроизоляцию и после этого монтируют вышележащие стены и плиты перекрытия. Поверхность ленточного фундамента, соприкасающуюся с грунтом, защищают гидроизоляцией, а при необходимости, утепляют до обратной засыпки котлована.

Недостатки плавающего фундамента

Основные минусы этой технологии – экономические и организационные:

• высокая стоимость;
• трудоемкость – большие объемы бетона и земляных работ;
• необходимость тяжелой техники. Зависит от масштабов работ: для небольшого дома бетон можно изготовить самостоятельно и котлован выкопать вручную. Но бетономешалка потребуется в любом случае, т.к. плиту рекомендуется заливать за один заход;
• длительные сроки возведения. Только на созревание бетона требуется месяц. То есть, еще месяц после завершения основных работ.

Как сделать фундамент на плывуне: технологии и правила

Инструкция по возведению полностью зависит от выбранного типа основания, в связи с чем стоит привести подробное руководство относительно каждого варианта.

Строительство ленточного фундамента

После исследования участка составляют чертежи будущей конструкции, в которых указывают толщину, габариты сегментов, особенности заливки. Участок очищают от мусора и растительности, выравнивают, закладывают на нем котлован.

Чтобы предотвратить капиллярный подъем воды снизу, вводят систему горизонтального дренажа. Максимально допустимая глубина котлована – 70 см, на дне создают щебеночную подушку, сверху ее покрывают крупнозернистым песком, увлажняя и трамбуя его.

Высота опалубки должна соответствовать будущему цоколю, ее изготавливают из металла, ламинированных досок либо пластика, удобнее всего использовать разборные вариации. Полость заполняют рубероидом или гидроизоляционной пленкой, выполняют армирование.

Ленточный фундамент на плывуне

Для заливки необходим высококачественный бетон, при его введении используют вибраторы, чтобы избавиться от воздушных пузырей. Поверхность выравнивают и оставляют для загустения минимум на 26 дней. Фундамент необходимо закрыть пленкой, чтобы предотвратить разрушительное воздействие солнца и атмосферных осадков.

Когда бетон высохнет, можно приступать к гидроизоляционным и утеплительным мероприятиям. Далее котлован засыпают песчаным грунтом.

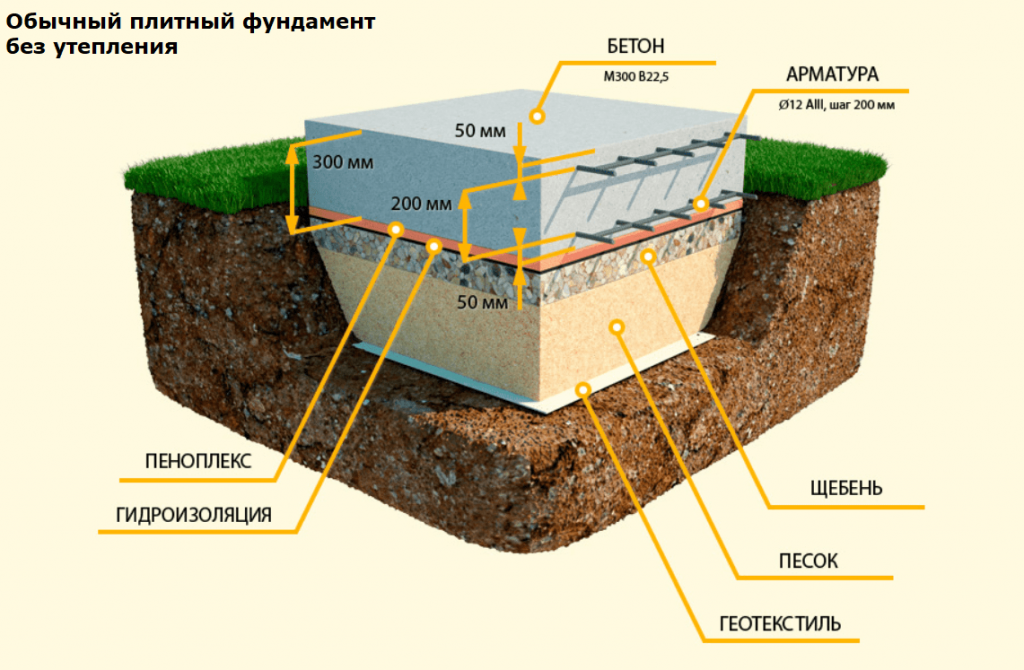

Технология создания плитного фундамента

Чертеж конструкции составляется с учетом специфики участка. Рассчитываются толщина и размер оптимальной плиты, способ и место ее размещения. Рабочую зону расчищают, выравнивают и засыпают 50-сантиметровым слоем щебня. Заготовку тщательно трамбуют и пропитывают водой. Площадку размечают с помощью шнура и кольев.

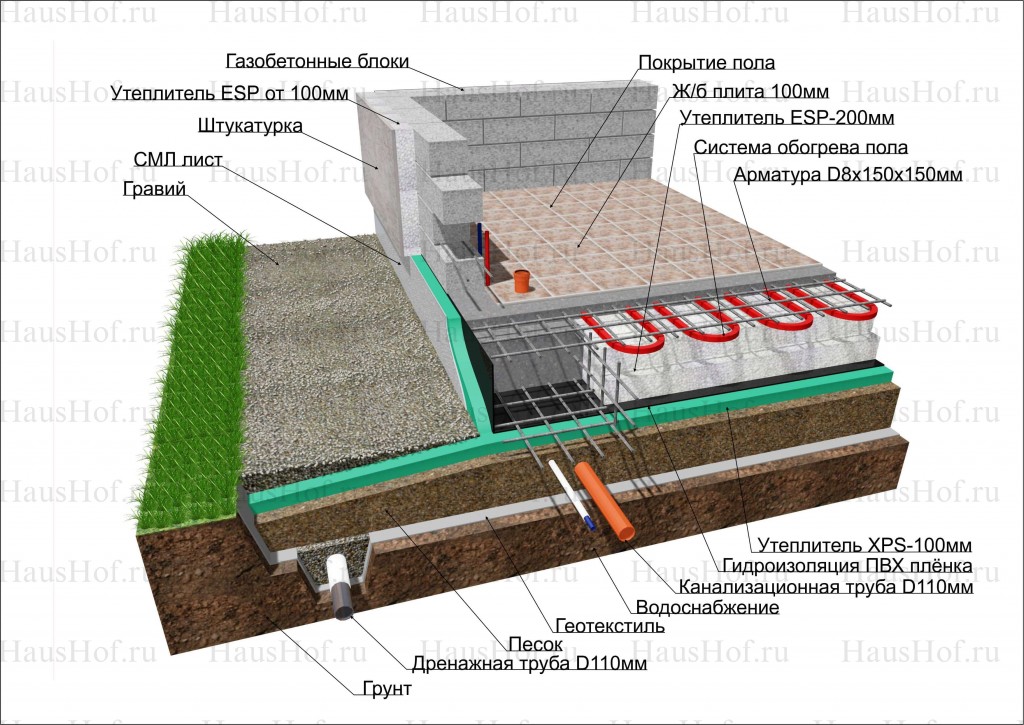

Прокладывают поземные участки канализационных и водопроводных коммуникаций. До заливки основания выполняют все теплоизоляционные и гидроизоляционные мероприятия. Подсыпку, состоящую из пенополистирола и утеплителя, укладывают на заготовку, ее покрывают рулонной гидроизоляцией.

Опалубку формируют из панельных щитов либо досок высотой не менее 50 см. Материал должен быть прочным, способным выдержать большую нагрузку из-за веса бетона. Подготовленную поверхность застилают полиэтиленом так, чтобы стыки можно было зафиксировать с помощью скотча. Благодаря пленке бетонный раствор останется внутри опалубки, не вытечет. Такая плита в случае пучения грунта будет подвижной.

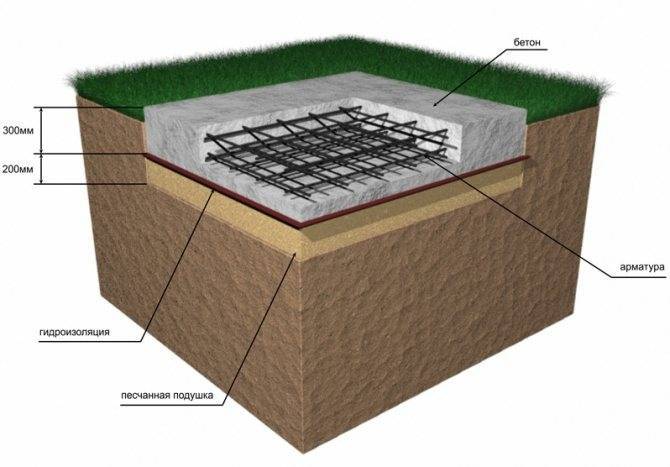

Плитный фундамент на плывуне

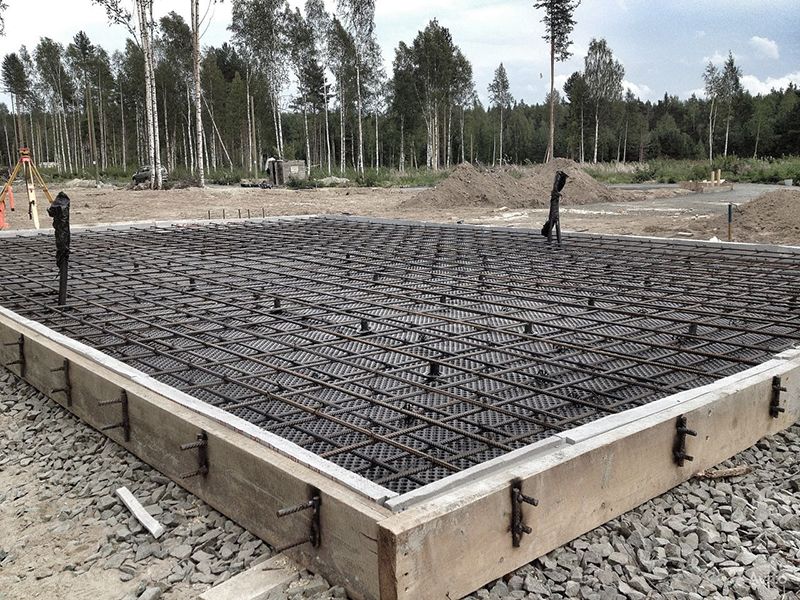

Армирование выполняют с помощью рифленых прутьев, диаметр которых находится в пределах 1,2-1,6 см. Материал укладывают в виде сетки, зоны стыков укрепляют с помощью проволоки. Арматуру укладывают на пластиковые направляющие, она должна полностью погрузиться в раствор.

Опалубку заполняют бетоном, после выравнивания воздействуют на нее вибратором. Правило поможет расправить поверхность. Если погода сухая и теплая, раствор будет высыхать в течение 3-4 недель, в холодных условиях понадобится до 6 недель. Чтобы предотвратить намокание, фундамент укрывают полиэтиленом.

Свайный фундамент на плывуне

С участка удаляют верхний слой примерно на 10 см, на нем создают разметку в соответствии с составленным ранее чертежом. В зависимости от типа плывуна, будущего веса и габаритов здания рассчитывают оптимальное количество вводимых свай.

Специалисты предлагают использовать металлические либо бетонные конструкции, чаще всего применяется первый вариант. Установка металлических свай проще, имеет меньшую себестоимость, притом их эффективность и надежность не уступает бетонным. Стальные сваи монтируются без привлечения спецтехники, все манипуляции можно выполнить за пару дней.

Винтовые модификации не нуждаются в предварительном бурении, в процессе их ввинчивания в почву нет риска затопления, здесь не понадобится откачка воды. Все точки внедрения прописываются в чертеже, особое внимание уделяется угловым зонам, участкам, образующим пересечение стен, несущим конструкциям.

Ввинчивание стальных вариаций могут осуществить 2 рабочих с помощью специального поворотного рычага. В процессе постоянно контролируется ровность введения. Бетонные сваи подразумевают применение техники.

После того, как будет достигнут твердый слой, сваю погружают еще на 1 метр. По мере необходимости можно осуществить наращивание конструкции. Для удаления излишков понадобится болгарка. Для введенных свай на конечном этапе обустраивают обвязку.

Устройства и типы ленточного основания

По глубине своего залегания ленточные монолитные основания могут быть глубокого или мелкого залегания. Заглубленные на небольшую глубину основания в основном используются на обычных грунтах, отличающихся прекрасной несущей способностью, под сооружения небольшого веса из дерева или каркасные дома.

Устройство монолитных бетонных фундаментов глубокого заложения применяется в основном под тяжелые здания. Опускают их ниже уровня промерзания грунта примерно на 15 см при условии наличия хорошей его несущей способности.

Технология монолитного ленточного фундамента предусматривает обустройство опалубки, придающей бетону нужную форму и не позволяющей ему расплываться. Однако опалубка требует не только дополнительных затрат на материалы, но и времени на ее обустройство.

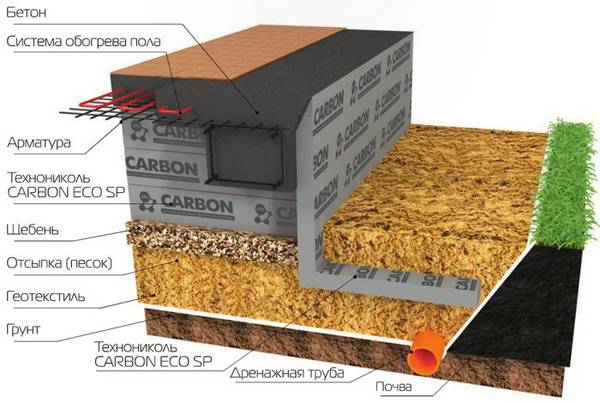

Плиточный фундамент

Это самая распространенная основа на сегодняшний день. Плиточный фундамент – это монолитная плавающая конструкция, которой не страшны грунтовые движения. С таким основанием постройки можно возводить на песчаных, просадочных или пучинистых поверхностях.

Технология устройства плиточного фундамента заключается в создании сплошной или решетчатой конструкции с арматурными переплетениями. Она устанавливается на дренажную подушку из щебня и песка с гидроизоляционным утеплителем. Бетон для такого фундамента подходит М15, он также должен иметь морозостойкость с циклом 75.

В зависимости от состава грунта, плиточный фундамент может дополняться усиливающими ребрами.

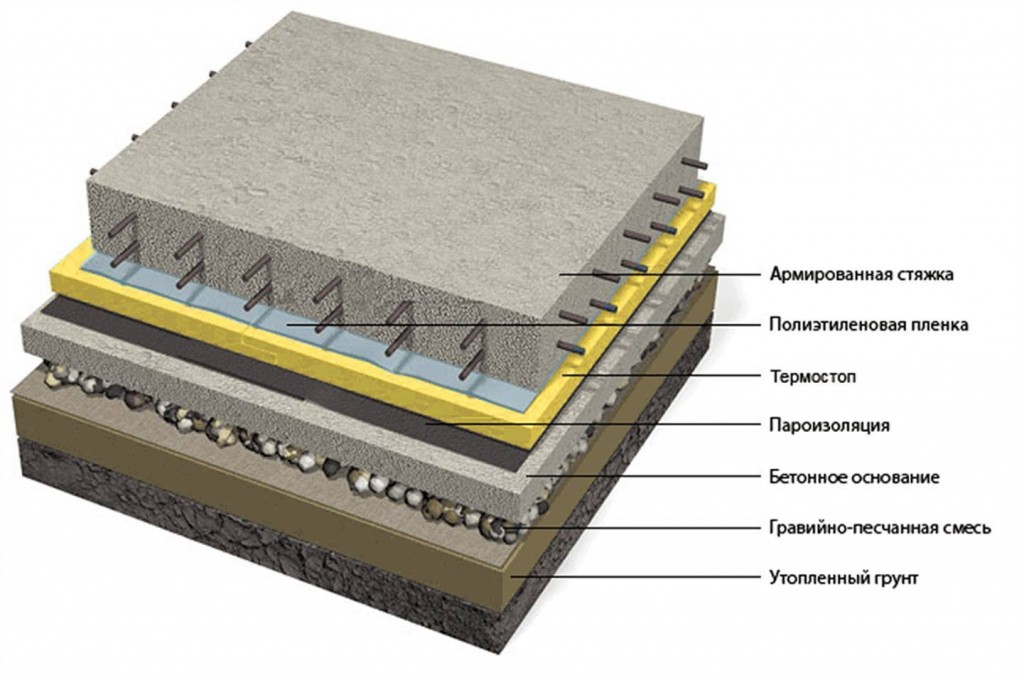

Конструктивно, основание состоит из:

Сплошной или плитный фундамент представляет собой плиты под всей площадью строения

• дренажной подушки;
• гидроизоляции;
• утеплителя;
• армирующей сетки, которую заливают бетоном.

Устройство и классификация мелкозаглубленного фундамента

Выбор основания для строительства любого объекта всегда осуществляется по трем критериям, а именно: тип возводимого сооружения, главный материал и разновидность грунта на участке. Обычный фундамент на пучинистых почвах (супесчаные породы, суглинки, глина) подойдет лишь для достаточно легких сооружений, с устройством дополнительного укрепления. Раньше эту проблему решали путем возведения дорогостоящих подземных конструкций, устанавливаемых ниже линии глубины промерзания, но даже такой вариант не всегда гарантировал надежность строения. По этой причине для большинства домов устраивают жесткую основу мелкого заложения.

Устройство ленты подразумевает создание единой жесткой конструкции, которая в дальнейшем и будет отвечать за компенсацию деформации почвы, перераспределяя общую нагрузку здания по всему его периметру.

Глубина заложения фундамента обычно равна его четырехкратной ширине, что позволяет обеспечить прочность на самом сложном, в том числе и пучинистом грунте.

Разновидности мелкозаглубленного фундамента

Признаков, по которым проводится классификация, существует 5:

• Его форма в поперечном сечении.
• Конструкционные решения.
• Способ возведения.
• Материал изготовления.
• Виды статических работ.

По форме в поперечного сечения разделяют на:

• Ступенчатые.
• Прямоугольные.
• Трапециевидные.

В данном случае именно трапеция будет являться оптимальной формой, при этом для бетона угол распределения основного давления (между вертикалью и боковой гранью) должен быть равен 45°, а для бута или бутобетона ― 30°. Несоблюдение этой нормы приведет к тому, что напряжение, вызываемое скалывающими и растягивающими силами, будет достигать опасного значения.

Классификация по способу изготовления

Разделяются на сборные и монолитные, различается и технология их монтажа.

• Сборная основа имеет набор заранее изготовленных элементов с необходимыми размерами, из которых на стройплощадке собирается требуемая конструкция.
• Монолитный вариант заливается на месте, для чего используют специальную опалубку и жидкий бетон. Такой вид фундамента может быть армирован (фиксирующие элементы укладываются до заливки бетона).

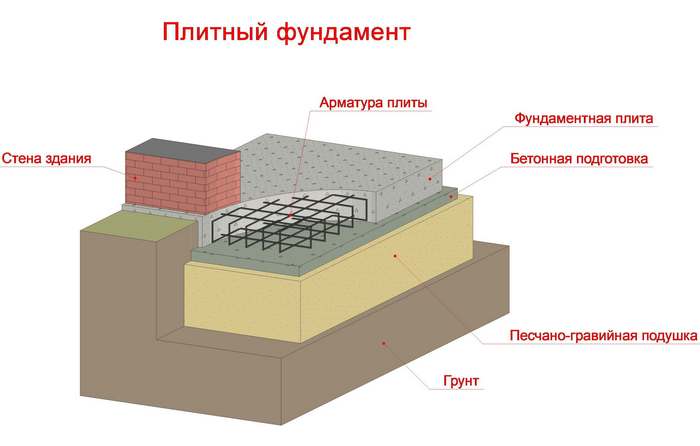

Плитные фундаменты

Плитные фундаменты представляют собой сплошную армированную железобетонную плиту, на которую опираются несущие конструкции здания или сооружения. В отличие от столбчатых и ленточных фундаментов плитный имеет жёсткое армирование по всей несущей плоскости, что позволяет воспринимать любые возможные перемещения грунтового основания. Поэтому, зачастую плитные фундаменты устраивают на слабых грунтах, которые могут проседать. Также плитные фундаменты устраиваются под высотными зданиями, так как они способны воспринимать значительные нагрузки. В данной конструктивной схеме плита и стены являются несущими и ограждающими конструкциями.

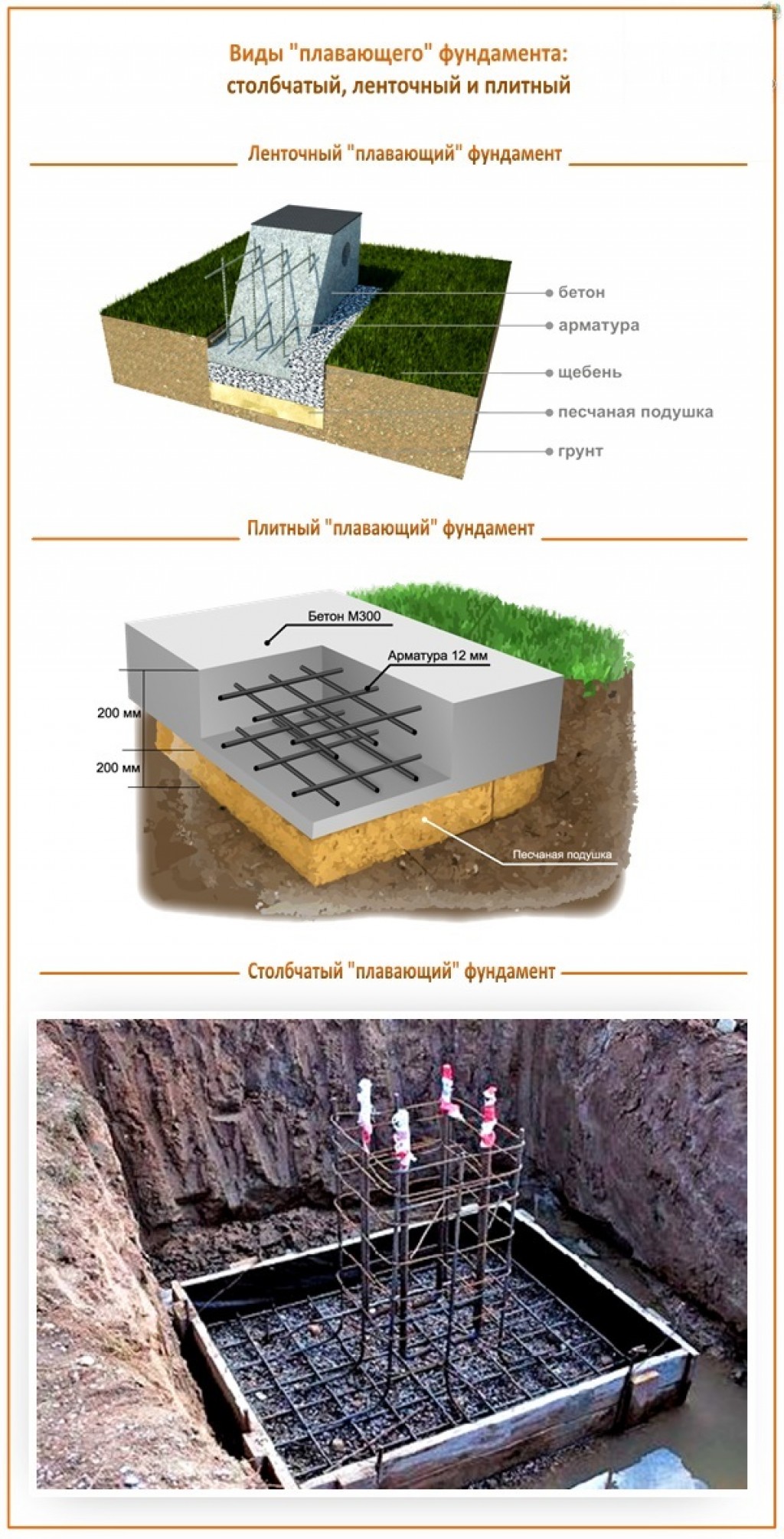

№– плавающий фундамент

Сфера использования – регионы с невысоким залеганием грунтовых вод и слабонесущим, пучинистым, насыпным грунтом. Сама конструкция довольно проста, а сам фундамент безупречно защищает постройку от внешних факторов и разрушения.

Технология устройства

Все начинается из копки траншеи согласно плану. Ширина – 50 см, глубина – 70 см. Затем по всей длин котлована устанавливают ряд бутобетона. После чего сверху ложится полоска арматурной сетки, ширина которой 35–40 см или же 3–4 полоски из прутьев арматуры. Все стыки прихватываются сваркой или обвязываются проволокой из металла. После чего выкладывается второй ряд бутобетона и надстраивается цоколь.

После того как все готово, плавающий фундамент должен настояться на протяжении недели во влажном состоянии, и на протяжении 3 дней в сухом. Если говорить о плавающем фундаменте для небольших конструкций, то процесс немного иной. Траншея роется шириной в 60 см. Из них 10 см засыпается щебнем, остальные 50 песком. Вся масса хорошенько пропитывается водой, чтобы фундамент дал осадку. Затем все снова досыпается, для достижения прежнего уровня. На уровне грунта из бетона отливаются плитки под столбики. После чего устанавливаются столбы из кирпича, ширина которых полтора или два кирпича. Допускается использование небольших бетонных блоков. Все покрывается рубероидом и делается обвязка из доски, пропитанная составом против гниения.

В таком случае если под основанием будет находиться вода, то она будет везде. Фундамент будет двигаться равномерно. Так, вы можете справиться с проблемными участками.

Установка опалубки и армирующего каркаса

Традиционный фундамент, который будет плавать, требует дополнительной установки армирующего каркаса. Армирование фундамента выполняется следующим образом:

• Нижний уровень состоит из прутьев толщиной в 10 мм, установленных по периметру основания.
• Верхний уровень устанавливается аналогичному предыдущему, прутья обвязываются при помощи П-образных фиксаторов.
• Под несущими стенами прутья укладываются с минимальным шагом.

Верхний уровень армирующего пояса монтируется на хомуты для повышения прочности готовой конструкции.

Для обустройства опалубки рекомендуется использовать полистирольные листы, щиты из фанеры и досок. Высота бортика опалубки должна превышать высоту фундамента на 10 см. Щиты фиксируются к стенкам котлована, уплотняются бумагой, картонными листами или толем.

По верхней части опалубки укладывается шнур для контроля заливки, одна сторона которого надежно фиксируется к элементам опалубки.

Типы по конструкции

В этом плане различают сплошные фундаменты:

• монолитные;

• решетчатые.

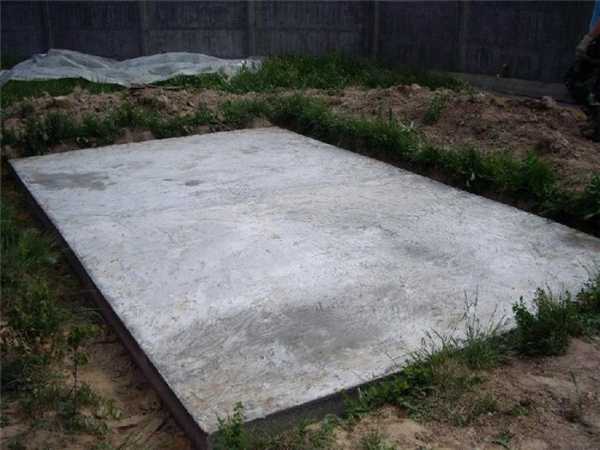

Первый тип оснований представляет собой обычную бетонную плиту. Сплошные монолитные фундаменты являются наиболее простой и популярной разновидностью таких конструкций. Но на очень ненадежных грунтах могут обустраиваться также основания с ребрами жесткости. Последние заливаются непосредственно под плитой.

Иногда ребра у решетчатых оснований могут быть направлены и вверх. В этом случае стены здания на них возводятся примерно по такой же технологии, что и на ленточных фундаментах. При использовании этого типа сплошного основания в здании, помимо всего прочего, можно обустроить и подвал. Именно таким образом часто заливают, к примеру, сильнозаглубленные плитные фундаменты.
