Стойки телескопические для опалубки перекрытий

По каким критериям определять пригодность стоек б/у

Государственные нормативные акты выдвигают жесткие требования по безопасности ко всем нагруженным механизмам и приспособлениям, используемым во время строительства. Применять стойки с несоответствующими параметрами категорически запрещается. На что обращать внимание в первую очередь при определении пригодности стоек, бывших в эксплуатации?

К определению пригодности стоек б/у к повторному использованию нужно подходить очень внимательно. Технические показатели устройств имеют значительный запас по прочности на сжатие и длительный эксплуатационный срок. Критические повреждения могут происходить в результате неправильного хранения, механических повреждений во время погрузки/разгрузки и транспортировки и после аварийных ситуаций, вызванных грубыми нарушениями технологии установки стоек.

Телескопическая стойка что это

Стойки телескопические для опалубки перекрытия, устраиваемого на уровне 1.7 – 4.5 м, представляют собой специальные опорные элементы телескопического типа, изготовленные из металла и регулируемые по длине. Их можно покупать или брать в аренду, занимаясь строительством межэтажных сооружений различной конфигурации, плит горизонтального типа, пролетов лестничных маршей с показателем толщины, варьирующимся в пределах сорока сантиметров. Размеры и необходимое количество определяются с учетом предполагаемого веса заливаемой бетонной массы и высоты.

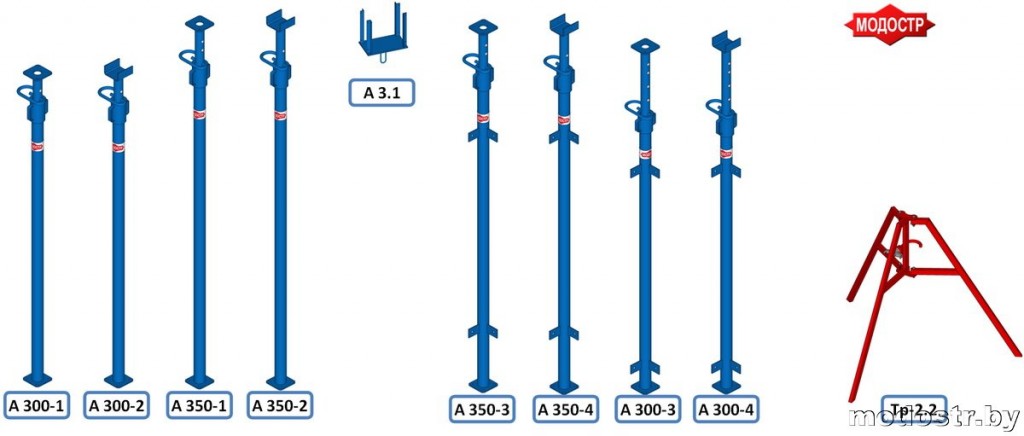

Ассортимент продукции

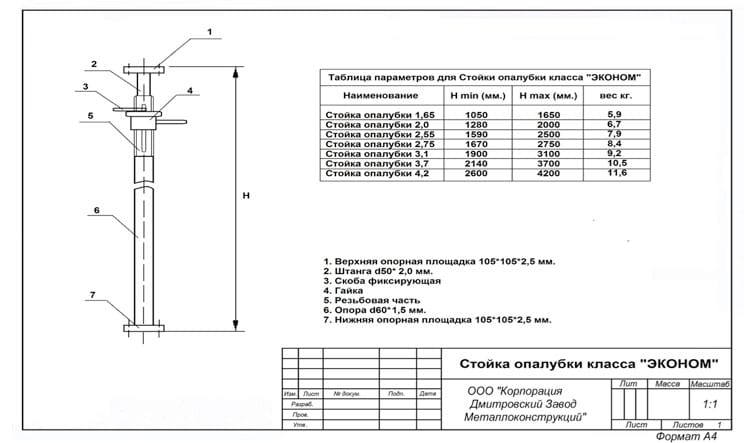

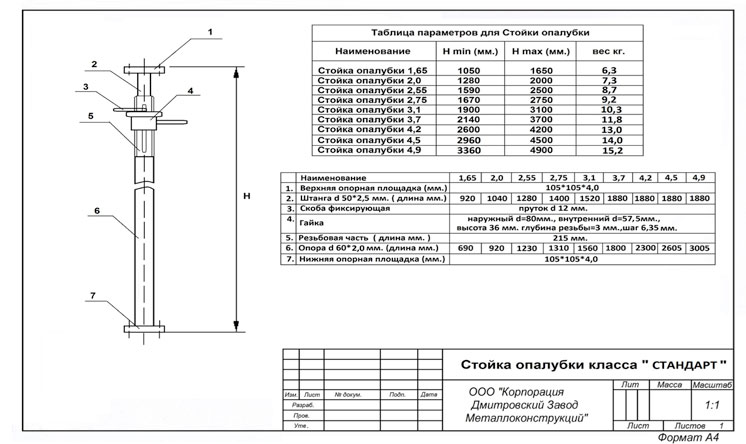

Дмитровский завод строительной опалубки находится недалеко от Москвы. На производстве выпускают два класса телескопических опорных приспособлений:

• эконом – производится из трубы d60*1,5 и d50*2,0 мм;
• стандарт – изготавливается с применением трубы d60*2,0 и d50*2,5 мм.

При этом стойка способна поддерживать конструкции, достигающие в высоту 4,9 метра. Унивилки и треноги также изготавливаются в двух классах соответственно. На нашем производстве можно купить опорные стойки под опалубку перекрытия, которые имеют следующие преимущества:

• универсальность использования – их можно применять в различных строительных и ремонтных работах;
• легкость и быстрота сборки, установки и демонтажа поддерживающей конструкции;
• высокая прочность, жесткость и качество изделий;
• надежность всех составляющих элементов;
• компактность при хранении и транспортировке.

Опалубка должна прочно поддерживаться, чтобы исключить прогибы и выпуклости при заливке строительной смеси.

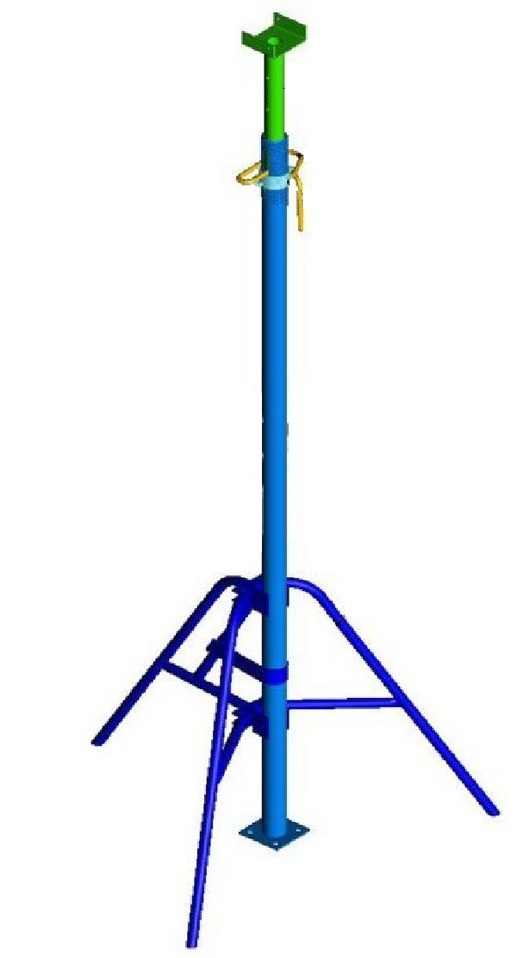

Стойки опорные телескопические

Стойки опорные телескопические предназначены для поддержания стола опалубки перекрытий и использования в качестве временных опор при фиксации горизонтальных частей во время монтажа или демонтажа изделий.

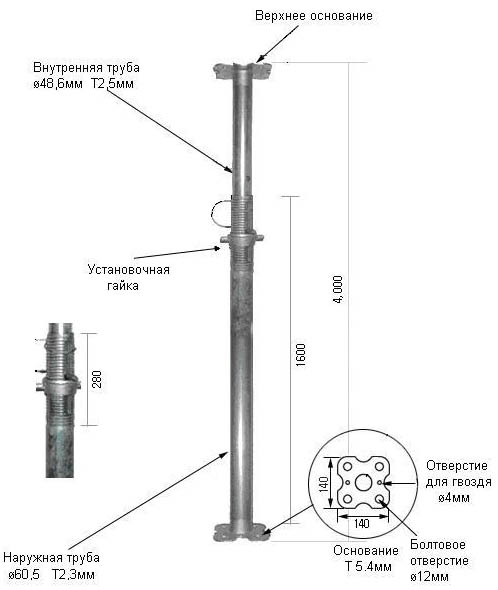

Стойка домкрат представляет собой конструкцию из двух опорных труб (наружной и внутренней) соединённых соосно, при помощи резьбового элемента. Труба вставка имеет ряд отверстий, обеспечивающих предварительную юстировку (установка высоты), фиксируется при помощи серьги. Точная юстировка обеспечивается гайкой перемещаемой вдоль резьбового элемента, на которую опирается серьга.

Стойки строительные «Базис» в Малоярославце применяются совместно с унивилками (для фиксации формообразующих частей) и треногами.

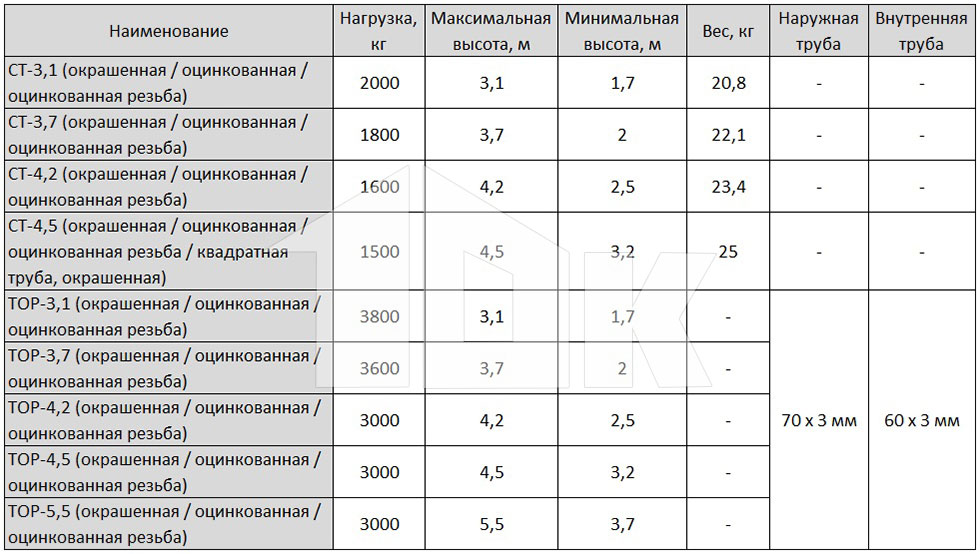

 Наша компания производит и продаёт стойки телескопические в различных исполнениях, в зависимости от требуемых характеристик несущей способности — эконом, стандарт и усиленный варианты. Возможны также и разные вариации защитно-декоративных покрытий — окраска или гальваническое оцинкование.

Основное преимущество данной продукции — простота монтажа. Применение такой системы оправдано при условиях когда толщина перекрытия не превышает 300 мм, при высоте не более 5,5 метра.

Если у вас остались вопросы или вы хотите сделать заказ, Вы можете связаться с нами по номеру телефона, указанному на нашем сайте. Опытные менеджеры сориентируют Вас в ассортименте и стоимости, помогут подобрать оптимальный вариант оборудования и рассчитать нужное количество для реализации конкретного проекта.

Звоните! Мы будем рады стать Вашим партнером и помощником на пути к долговечному и надежному строительству!

Описание элементов

Телескопическая стойка может выдержать 2 тонны

Конструкция для обустройства перекрытий состоит из основных элементов, монтаж которых не так прост, как кажется. Итак, приведём перечень деталей, из которых собирается конструкция:

• телескопические стойки для опалубки;
• тренога для упора;
• унивилка со штырём, желобом или уголком;
• деревянные балки для опалубки перекрытия;
• основание опалубки;
• уголки для устройства края опалубки.

Телескопическая стойка для опалубки перекрытия способна выдержать нагрузку то 2 т. Она имеет различную модификацию. В частном строительстве используются опалубочные стойки для работы на высоте от 3,1 м. Наибольшая стойка позволяет работать на высоте 4,5 м. В данном случае диаметральное сечение трубы равно 6 см, толщина её стенок до 3 мм.

Унивилка

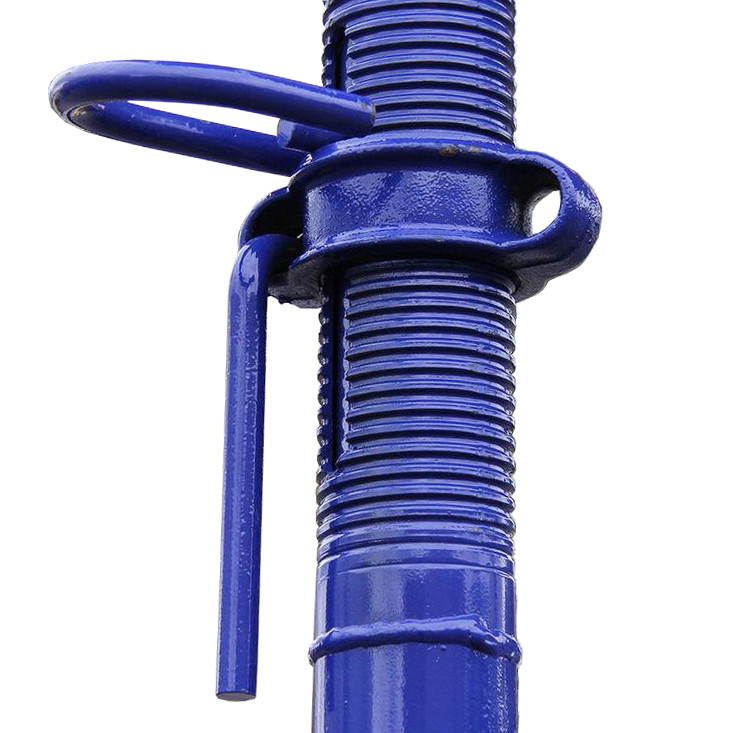

В нижней и в верхней части предусмотрены специальные кованые гайки. С их помощью обеспечивают жёсткость конструкции и предохраняют трубу от раскрывания.

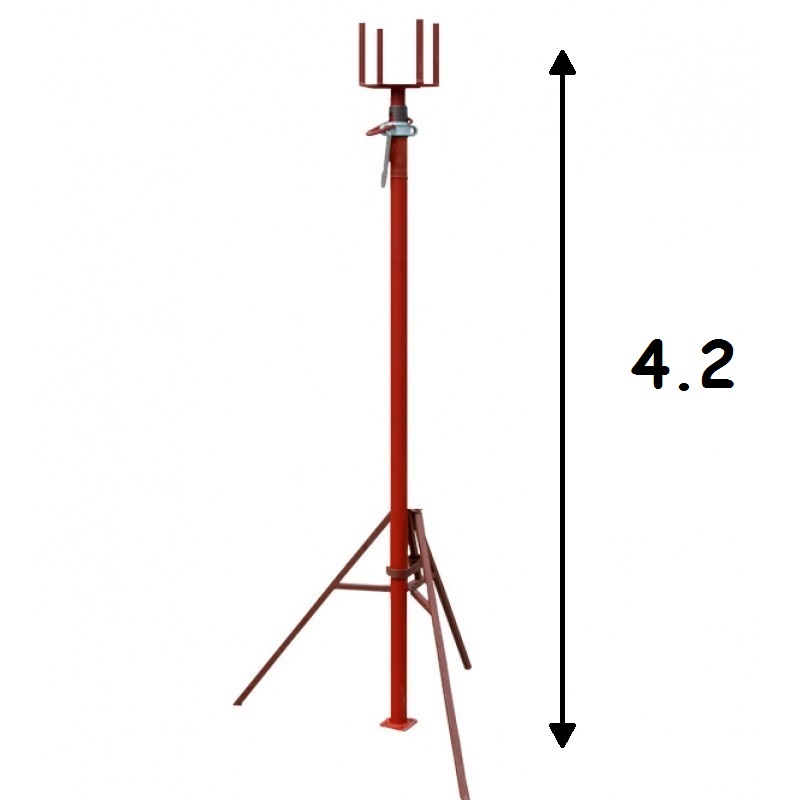

Тренога, которая обеспечивает устойчивость стойки опалубки, является универсальной. Высота её составляет 0,6 м, а угол поворота ножек обеспечивается до 1800.

Унивилки – устройства, на которые размещается балка опалубки. Её прикрепляют к кованой гайке в верхней части. Подразделают их на три вида, которые отличаются по устройству поддержания балок:

• поддержка осуществляется двумя парами штырей;
• удержания балок уголками;
• с применением желоба.

Опалубка перекрытий на телескопических стойках

Стойка телескопическая применяется в качестве опалубки перекрытий, поддерживает горизонтальные листы опалубки (фанеру) в процессе заливки бетоном, является временной опорой во время фиксации горизонтальных элементов.

Для воплощения нестандартных конструкций чаще всего используется телескопическая стойка. Ее удобный механизм варьирования высоты до 6-ти метров, сохраняя конструктивную прочность при температуре в диапазоне от -40°C до +45°C, позволяет формировать высокие перекрытия строительных объектов. Главные отличительные черты такой стойки — легкость сборки, удобство, универсальность. Ее основные виды применения: создание временной опоры, которая фиксирует горизонтальные элементы конструкции при проведении, как демонтажа, так и монтажа сооружения. Нельзя не отметить, что конструктивные особенности стойки позволяют выполнять регулировку высоты, в точности подстраиваясь под нужные виды работ.

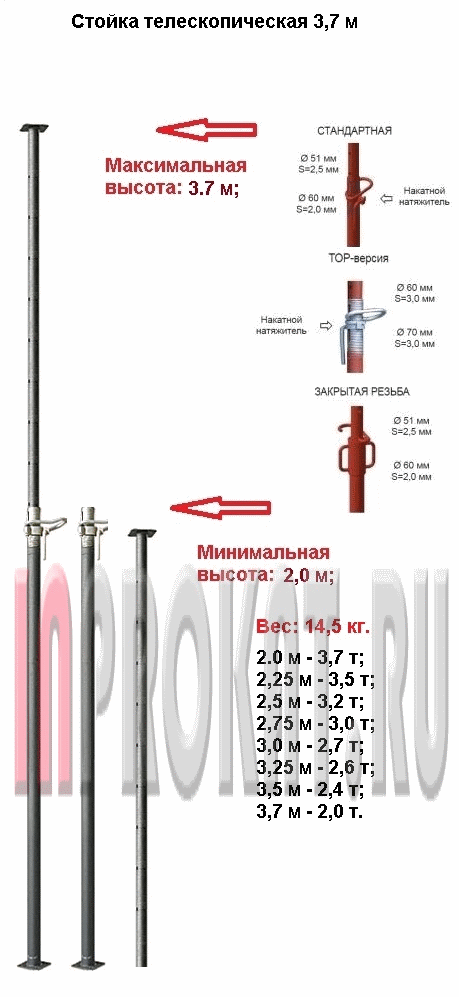

Стойки телескопические «Стандарт» изготовлены из внешней трубы ⌀60х2,0 и внутренней трубы ⌀51х2.5.

Стойки телескопические «Стандарт +» изготовлены из внешней трубы ⌀60х2,0 и внутренней трубы ⌀48х3,0.

Стойки телескопические «Усиленная +» изготовлены из внешней трубы ⌀60х3,0 и внутренней трубы ⌀51х3,0.

Весь комплект включает в себя так же треноги и унивилки.

Изделия на жестких поперечинах

Стойка фиксаторная промежуточная типа СФ, СФ-Б ()

Стойка фиксаторная с подкосом типа СФп, СФп-Б ()

Стойка фиксаторная переходная типа СФП, СФП-Б ()

Стойка фиксаторная переходная с подкосом типа СФПп, СФПп-Б ()

Стойка консольная промежуточная типа СКФ, СКФ-а ()

Стойка консольная переходная типа СКФП, СКФП-а ()

Стойка консольная промежуточная Iк

Стойка консольная переходная Iкп

Стойка фиксаторная промежуточная 1ф-1а

Стойка фиксаторная переходная без ушка

Стойка фиксаторная переходная с ушком

Кронштейн выносной для одного шлейфа

Кронштейн выносной для двух шлейфов

Треугольный подвес

Подвес на уголке ()

Подвес треугольный ()

Узел крепления на ригеле фиксаторных и консольных стоек БСП

Т-образная надставка типы I-IV, «Трансэлектропроект», альбом 4971-10

Надставка тип ГР-I, ГР-II

Надставки на ригель Р-I, Р-II ГУП «Трансэлектропроект», альбом

Надставки на ригель Р-IУ, Р-IIУ ГУП «Трансэлектропроект», альбом

Хомут

Назначение: для крепления стойки к уголку ригеля жесткой поперечины.

Хомут

Узел крепления фиксатора

Узел крепления консоли

Какими преимуществами обладает опалубка на телескопических стойках?

• Оперативность монтажа. При наличии у исполнителей определенных навыков достигается очень высокая скорость работ.
• Экономия. Телескопические стойки имеют небольшие размеры и вес. Это позволяет устанавливать их без привлечения на объект крупногабаритной грузоподъемной техники, что положительно сказывается на строительном бюджете. Кроме этого, минимизируются физические усилия лиц, ответственных за установку и демонтаж.
• Безопасность. Опалубочные системы на основе телескопических стоек имеют небольшой вес, отличаются повышенной устойчивостью и обеспечивают высокий уровень безопасности при проведении работ по бетонированию.
• Хорошие несущие свойства. Данная опалубка легко справляется с большим давлением, оказываемым бетонной смесью. Она не склонна к деформациям и четко сохраняет заданное пространственное положение.
• Возможность возводить фигурные перекрытия. Длина телескопических стоек может меняться прямо на объекте. Эта особенность дает возможность выполнять отливку потолков сложной геометрической формы. Это в особенности полезно при строительстве строений со сложной архитектурой, имеющих многоступенчатые, вогнутые либо выпуклые потолки.
• Высокая ремонтопригодность. В случае выхода какого-либо элемента из строя, его достаточно заменить и опалубочную систему можно будет использовать далее.
• Универсальность. Строительные телескопические стойки широко используются при возведении жилых и промышленных объектов любой этажности.

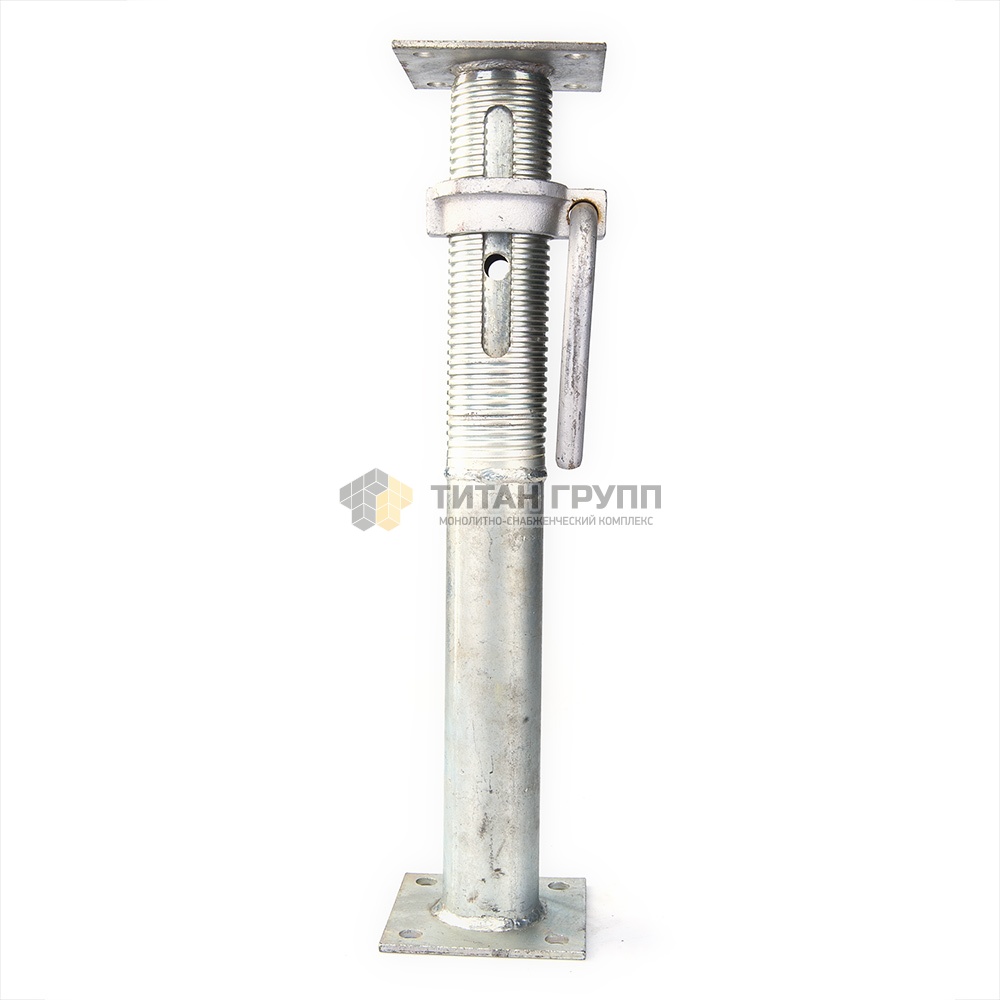

Стойки домкраты для монолита

Конструкция телескопической стойки рассчитана на многократное применение оборачиваемость и состоит из элементов:.

Опорные треноги и унивилки могут поставляться отдельно или же изначально присутствовать в комплекте. Система позволяет возводить и прямые, и наклонные перекрытия в качестве которых можно использовать ламинированную фанеру. Контроль расчета количества и необходимых параметров выполняется по таблице:. В частном домостроении опалубка для устройства перекрытий используется реже, но можно выполнить самостоятельный расчет, опираясь на следующую формулу:.

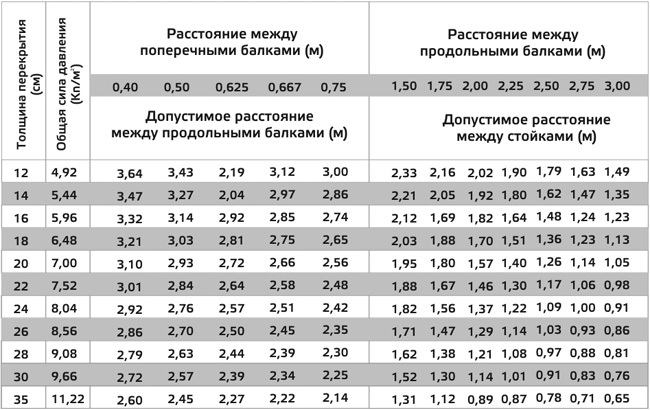

Расчет стоек для горизонтальной опалубки перекрытия

Количество унивилок и опор вычисляется также. Обычно, для нормального запаса прочности достаточно 1-й стойки на 1,5 м.

Стойка телескопическая предназначена для поддержания балок и регулирования высоты опалубки перекрытий, может использоваться в качестве временных опор при фиксации горизонтальных элементов зданий и сооружений. Благодаря накатной резьбе и специальной геометрии резьбы даже при большой нагрузке можно с легкостью изменять высоту и с помощью лишь нескольких ударов молотка легко освобождать телескопические стойки. Максимальная прочность и долговечность, возможность многократного использования обеспечивается за счет применения в процессе производства высококачественных металлов. Вертикальная телескопическая опора опалубки дополняется унивилкой и треногой. Штыри, закрепленные на унивилке, фиксируют балки перекрытий.

Для заливки бетоном, толщиной свыше мм, лучше не экономить на числе треног для поддержки, и использовать по одной треноге на каждую. Опорные стойки домкрата находят широкое применение в монолитном строительстве в качестве несущего элемента, который служит надежной опорой для удерживания щитов опалубки в выверенном проектном положении. Одна-единственная телескопическая домкрат-стойка способна выдерживать нагрузки конструкции массой до 2 т, поэтому заливка бетонных перекрытий осуществляется быстро и максимально безопасно даже на высоте 4,5 м.

Нижняя опорная часть домкрата для опалубочного строительства остается неподвижной, а верхняя — обеспечивает более точную подстройку конструкции по высоте. При этом во внутренней трубе стойки предусмотрены технологические отверстия для закрепления фиксатора в нужном уровневом положении.

Резьбовые и винтовые опоры домкрата для опалубки чаще всего используют для заливки монолитных бетонных конструкций в горизонтально-осевом положении.

Применение такого элемента в опалубочном комплексе обусловлено рабочей необходимостью правильного распределения силы несущей нагрузки на поверхности будущей монолитной конструкции. Кроме того, с помощью домкрата отделение опалубочного стола осуществляется быстрее.

Стойки-домкраты для опалубки в Ростове-на-Дону товаров 1 2 3 Телескопическая стойка-домкрат 3. Телескопическая стойка-домкрат 4. Стойка трансмиссионная Matrix «High Position», механическая, 0,6 т, высота подъема см.

Открытая оцинкованная винтовая пара позволяет легко производить очистку и регулировку. Унивилка — устанавливается в верхней части телескопической стойки и служит опорой для двутавровой балки. Тренога — нижний элемент телескопической стойки, обеспечивающий фиксацию и устойчивость стойки в вертикальном положении.

Что такое телескопическая стойка

Балка двутавровая — горизонтальный элемент системы опалубки перекрытий. Устанавливается на унивилки и служит опорой для ламинированной фанеры.

Объемные стойки рамные опоры используются в системе опалубки перекрытий на большой высоте и при больших нагрузках, например, в мостостроении, тоннелестроении, в высотном строительстве. Существенными преимуществами объемных опор стоек являются:.

Стойки телескопические-домкрат открытая винтовая пара. Необходимое количество стоек на заданную площадь монолитного перекрытия рассчитывается в зависимости от нагрузки, то есть толщины монолита.

Алгоритм выполнения монтажа

Треноги крепят к домкрату Порядок выполнения устройства балочной опалубки разделяется на такие моменты:

1. На строительном участке размечаются точки, где будут устанавливаться опоры на расстоянии друг от друга от 0,6 до 1 м. Если поверхность участка неустойчива, необходимо уложить основание из дерева.
2. Треноги крепят к домкрату и устанавливают на размеченные места.
3. Унивилки монтируют к кованым гайкам внутри.
4. Прикрепляем несущие балки для опалубки перекрытия к унивилкам.
5. Далее выполняем укладку двутавровых балок на расстоянии 50 см.
6. Монтируем уголки для упора.
7. Тщательно застилаем ламинированную фанеру.
8. Проверяем уровень укладки фанеры. Если он не вышел в ноль, то начинают регулировку опор.

После вывода телескопической опалубки перекрытий в уровень начинают монтаж арматуры и заливку бетона. Подробнее о применении стойки смотрите в этом видео:

С помощью объёмной конструкции устраивают перекрытия на высоте до 20 м. Объёмная опалубка перекрытий на телескопических стойках обустраивается аналогично приведённому выше алгоритму.

Леса и оборудование для обустройства опалубки довольно дорогое удовольствие, поэтому лучше их арендовать у строительных компаний.
