Асбестоцементные трубы – основа постройки

Положительные стороны применения в строительстве асбестоцементных труб

1. Простота монтажа. Полное исключение специальной строительной техники.
2. Демократичная стоимость материалов.
3. Работа может проводиться в максимально сжатые сроки.
4. Возможность строительства даже в затопляемых районах.
5. Длительный срок эксплуатации.
6. Реальность проведения расчётов самостоятельно.

Профессионалы в один голос утверждают, что сделать фундамент из асбестовых труб своими руками не представляет особой сложности. Однако следует взять во внимание, что при возведении свайного фундамента, теряется возможность постройки подвального помещения. Кроме того, используя данную методику строительства, необходимо учитывать, что перекрытия под постройкой нуждаются в основательном утеплении и ветрозащите. Также необходимо отметить, что свайный фундамент может крайне негативно показать себя на подвижных грунтах. Но такой момент чаще всего может быть проявлен, когда асбестовые трубы были установлены вразрез с действующими строительными нормами. Асбоцементный фундамент очень часто применяют для построек, имеющих каркас, которые при этом выполнены из бруса, дерева, арболитовых и других альтернативных лёгких видах материалов: бани, веранды, хозблоки, беседки, бытовки и прочее. Помимо этого, при помощи ростверка можно объединить материал с плитой или бетонной лентой. Область применения фундамента из асбестоцементных труб своими руками очень обширна, его возводят в областях, где происходят подтопления, имеются сильнопучинистые почвы, а также, где грунт может промерзать более чем на полтора метра.

Преимущества фундамента из асбестоцементных труб

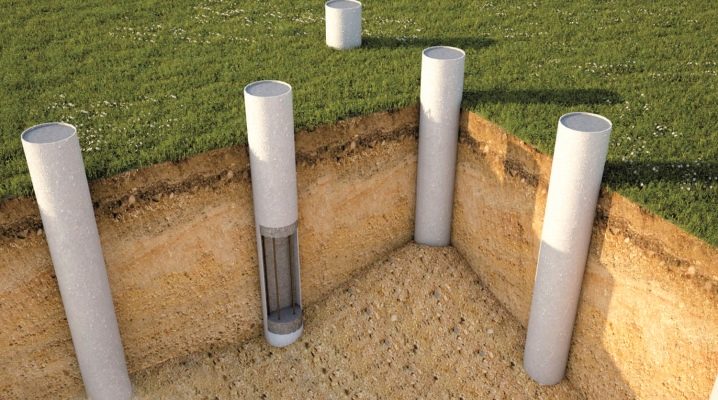

Фундамент из асбестоцементных труб обеспечивает надежную опору для зданий. Сваи из асбестоцемента превосходят металлические по целому ряду характеристик:

• Устойчивость к коррозии;
• Устойчивость к воздействию агрессивной внешней среды;
• Полная инертность, не вступают в химические реакции;
• Низкий коэффициент теплового расширения;
• Отсутствие деформации;
• Простота монтажа и обработки;
• Доступная цена.

Столбчатый фундамент – это простой и доступный способ строительства малых сооружений, что требует минимальных затрат времени и денег. Для начала необходимо составить проект будущего здания.

Преимущества фундамента

К преимуществам фундамента из асбестоцементных труб необходимо отнести:

• Простоту исполнения, для строительства фундамента при использовании данного материала не требуется подгонять сложную технику;
• Высокую скорость работы по установке фундамента;
• Легкость расчета количества необходимых материалов;
• Низкую цену строительного материала, цена погонного метра асбестоцементных труб начинается от 100 рублей.

Однако у фундамента из асбестоцементных труб есть недостатки. Если наблюдаются значительные перепады высот или подвижность грунта, строительство фундамента на основе асбестоцементных труб вести нельзя. Кроме того, асбестоцементные трубы подходят только для строительства домов с высотой до 3 этажей.

Важно! Использование тяжелых материалов при отделке запрещено, например, при использовании декоративного камня в отделке значительно увеличивается вес здания, и конструкция фундамента становится неустойчивой. Фундамент из асбестоцементных труб подходит только для строительства домов без подвалов и цокольных этажей.

Порядок возведения фундамента из асбоцементных опор

1 этап. Проектирование

Каркасное строительство относится к категории простых. Вес одноэтажного типового дома 6х6 (проект К-35) составляет всего около 8 тонн. То есть усредненно для фундамента потребуется 10 столбов сечением 20 см. Готовые проекты легко найти в интернете, а можно заказать у специалистов. Как показывает практика и отзывы строителей, почти половина заказчиков предпочитает составить план-проект самостоятельно.

2 этап. Подготовка площадки и разметка

Инструкция по подготовке участка проста и понятна даже новичкам в строительстве. Нужно:

• Расчистить территорию от деревьев, камней.
• Наметить угловые точки фундамента – вкопать деревянные столбики или металлические пруты, натянуть между ними бечевку.
• Отступив от предполагаемой границы будущего фундамента на 2 метра, обозначить границу участка, на которой нужно будет снять плодородный грунт слоем не менее 30 см. Это делается для того, чтобы под домом в будущем не прорастали сорняки.
• Снять дерн, выровнять площадку и засыпать гравийно-песчаной смесью. Тщательно утрамбовать.

3 этап. Бурение скважин под опоры

Если возводится основание своими руками из асбестоцементных и асбестовых труб, то можно использовать для бурения садовый ручной бур. Строительные бригады предпочитают спецтехнику – автоматические ямо- или мотобуры.

Диаметр готовой скважины должен быть больше сечения трубы на 8-12 см, глубина – на 20 см больше планируемой высоты сваи. Это нужно для того, чтобы на дне можно было устроить традиционную фундаментную «подушку» из нерудных стройматериалов.

4 этап. Подготовка основания и установка хризотилцементных труб

На дно готовой скважины засыпается слой песка и щебня, утрамбовывается и проливается водой. Верх устилается гидроизоляционным материалом – рубероидом или пленкой. В яму опускаются трубы и фиксируются деревянными рейками. Конструкция обсыпается песком. Запас длины опор должен составлять не менее 10 см., так как позволит в дальнейшем легко выровнять высоту всех столбов.

Если грунты на месте строительства влажные, трубы обрабатываются жидкими гидроизоляционными составами на полимерной или битумной основе.

5 этап. Бетонирование и армирование

Готовая бетонная смесь заливается в трубу на 40 см, затем трубу нужно приподнять на 15-20 см и зафиксировать. Таким образом создается бетонная «подошва», которая обеспечит лучшую устойчивость опорам.

После застывания бетонного слоя в асбестоцементную трубу устанавливается арматурный каркас, связанный поперечными рамками из тонкой арматуры или проволочными перемычками. Заливается раствор до требуемого уровня, для удаления пузырьков воздуха пробивается металлическим прутом или деревянной рейкой. Верх накрывается пленкой, чтобы обеспечить равномерное высыхание бетона. Срок сушки – не менее 3 недель.

Зазор вокруг труб засыпается песком или гравием и утрамбовывается. По истечении времени готовая конструкция промеряется, лишнее срезается болгаркой.

Стоимость и отзывы застройщиков

Фундамент из асбестоцементных труб считается дешевым. Цена за 1 сваю в Московской области, включая себестоимость материалов и работу профессиональной бригады, составляет около 3000 рублей. То есть для нашего примера остов обойдется в 30 000.

Отзывы об основании из асбестоцементных труб в основном положительные.

«Сделал фундамент под хозблок буквально за один день. Уровень грунтовых вод на участке высокий, пришлось откачивать воду из скважины. Поэтому было принято решение изнутри скважину полностью выстлать рубероидом – свернули в плотный рулон, опустили в яму, он сам развернулся и сел по стенкам».

Сергей, Самара.

«3 года назад поставил щитовой дом на асбестоцементные трубы, заглубленные на 1,5 м. Сейчас начала тяжело открываться-закрываться дверь, проверил – один угол просел на 4 см. Видимо талые воды размыли основание, так как дренажа на участке нет. Домкратом немного поднял угол и поставил дополнительную опору».

Владимир Бабичев, Ростов-на-Дону.

«Поскольку на участке грунт глинистый, сделал сваи заглубленными на 3 м с нижним уширением. Бетон пришлось заливать в несколько приемов, зато дом стоит как влитой, трубы грунт не выталкивает».

Илья, Московская область.

Как построить свайный фундамент из асбестовых труб самостоятельно

Перед началом, строительства свайного фундамента из асбестовых труб своими руками, требуется произвести ряд обязательных мероприятий:

1. Для исключения разного-рода казусов и попадания на плавающий пласт, требуется определить качество грунта, на участке застройки.
2. Узнать глубину промерзания почвы на местности. От точных параметров, зависит должная глубина погружения трубных конструкций.
3. Определить точный размер каждой сваи, с учетом максимальной нагрузки на трубу, до 0.8 т. В случаи большей расчетной нагрузки, необходимо увеличить количество промежуточных, трубных столбов.

Расчет столбчатого фундамента из труб

Последовательность фундаментных работ

Последовательность заложения столбчатого фундамента

1. Разметить, на строительном участке, план дома. В места пересечения несущих стен, забить колышки.
2. Перепроверить разметку, промерив габариты размеров, по диагоналям. Параметры должны совпадать с планом и быть одинаковыми.
3. Разметить участки, размещения промежуточных свай, под несущие стены. Разбежка между столбами, не должна превышать, 100 см.
4. При помощи садового бура, выполнить засверливание отверстии под сваи. Бурят, как правило, на глубину, больше промерзания почвы, 30–50 см. Диаметр свайных отверстий, минимум на 50 мм больше диаметра столбов.
5. Выполнить подсыпку, под основание асбоцементных труб, песок и гравий.
6. Обязательно, подсыпанную субстанцию, утрамбовать и пролить водой.
7. Разметить и, с использованием болгарки, распилить трубы на должные длины. Длина трубных столбов, должна быть больше, пробуренных ям, минимум на 30 см.
8. Погружаемый в яму конец, асбоцементного столба, рекомендуется обработать водно-полимерной гидроизоляцией.

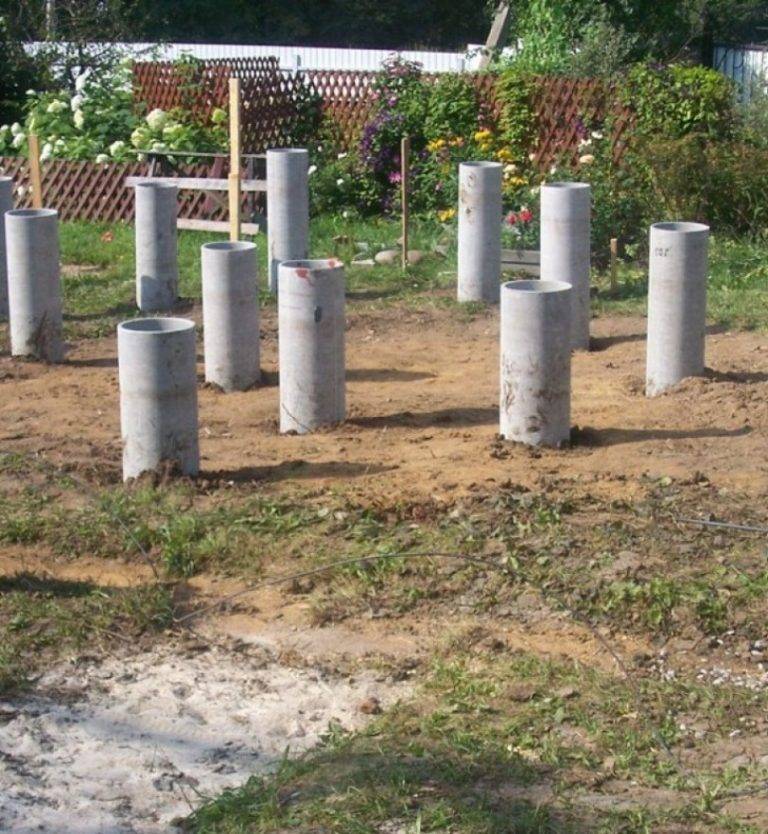

9. Опустить трубу, в пробуренную яму и раскрепить деревянными брусками.
10. Подобным образом, установить и остальные трубные конструкции.
11. После, промерить заново, диагонали. При необходимости, исправить разбежку столбов.
12. Используя строительный уровень, выставить горизонталь, верхних концов асбестоцементных свай.
13. Далее, определить уровень заливки труб, бетонным раствором. Лишние, выступающие части конструкции, после застывания бетона, обрезать.
14. Залить все сваи бетонным раствором. Пропорции следующие: 2 части цемента М-300, две части песка, две части гравия средней фракции и 1 ведро воды.
15. Снаружи трубных столбов, установить 3 – 4 прутка арматуры, связав стальной проволокой. Внутрь труб, таким-же образом, установить арматурные прутья из стали.
16. После заливки, внутри или снаружи труб, бетон проколоть в нескольких местах прутом и притрамбовать. Такие действия, помогут избежать образования пузырей воздуха, в залитом растворе.
17. Далее, 5–7 дней, чтобы бетон хорошо застыл, делаем перерыв.
18. Еще раз, проверить горизонтальность верхних концов трубных столбов. Если потребуется – укоротить, выступающие концы фундаментных труб, до должной высоты.

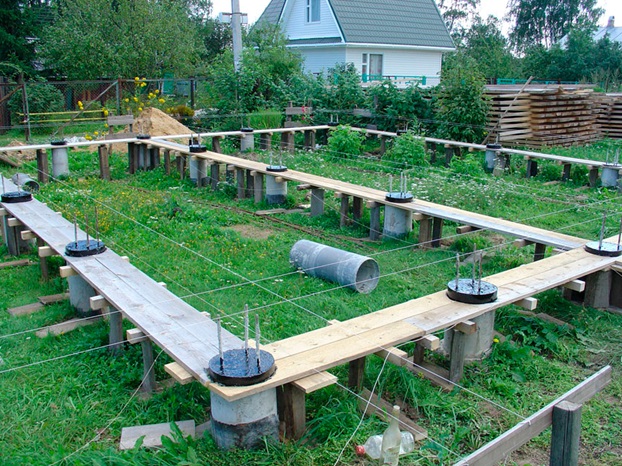

Ростверковые фундаменты

Если требуется, то для усиления свайных, фундаментных столбов, применяют, так называемый, ростверк. Таким термином, обозначают бетонную плиту или балку, которую укладывают поверх вертикальных опор фундаментной основы дома.

Технология строительства

Земельный участок равняют и размечают контуры здания. Особо следует отметить углы и пересечения стен. В этих местах обязательно предусматриваются сваи. Для разметки удобнее всего применять веревки и колышки. Чтобы убедиться, что все стороны перпендикулярны, проверьте равенство диагоналей коробки.

Учтите, что при строительстве неровно нагружаемой постройки, например, капитального дома с пристроенной к нему верандой или террасой, надо закладывать отдельные фундаменты с верхней обвязкой. Нужно предусмотреть наличие деформационного шва, который будет разделять два контура – он убережет здание от разрушения при неравномерном распределении масс.

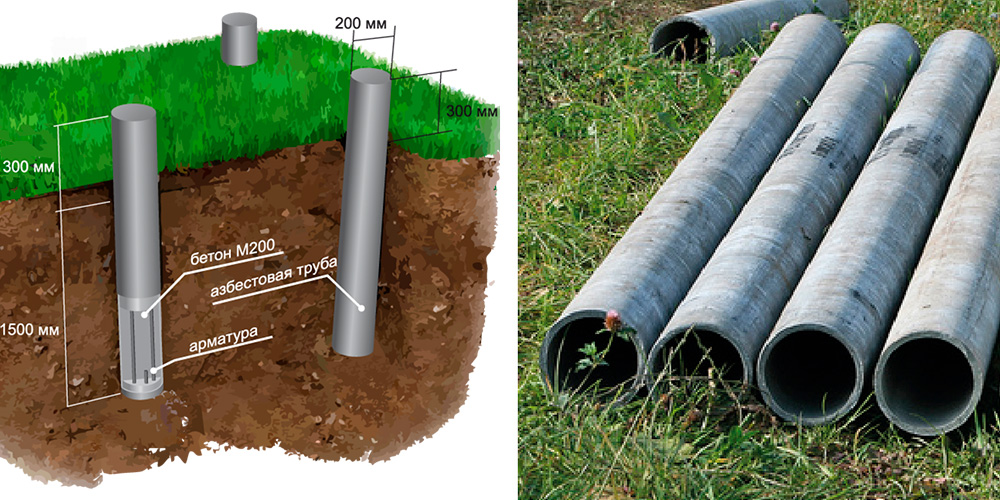

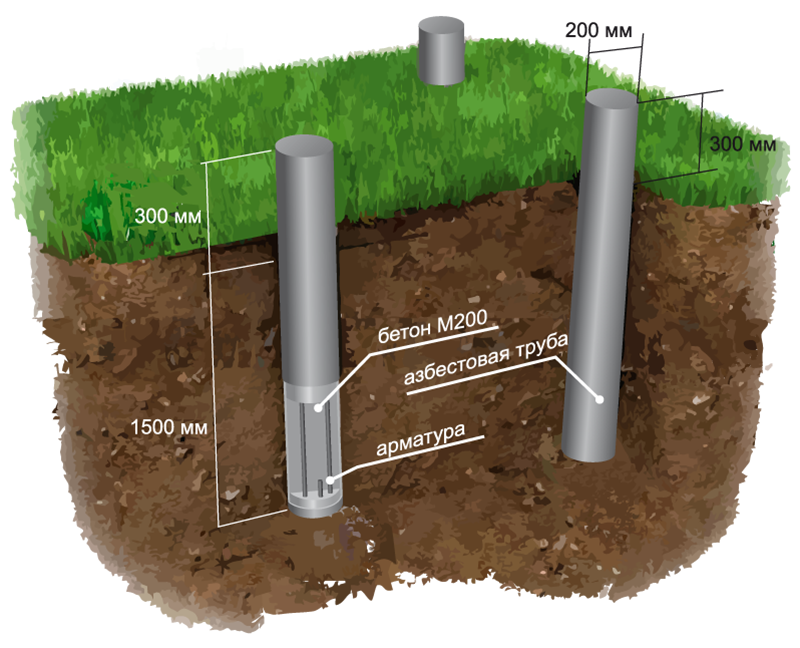

Следующий этап – бурение скважин под столбы-опоры. Глубина заложения асбестоцементных труб обязательно должна быть одинаковой. А само углубление больше расчетной подземной части на 20 см.

Асбестоцементные трубы

На дне всех ям необходимо убрать все крупные камни и создать гравийно-песчаную подушку. Засыпается песок и щебень каждый толщиной в 10 см и тщательно трамбуется, поливая водой. Когда влага впитается, поверх подушки кладут полотно рубероида и только потом устанавливают трубы.

Столбы выравнивают по высоте, после чего фиксируют временными деревянными стойками. Если водоносные слои залегают близко к поверхности, надо произвести гидроизоляцию подземных концов. Лучше всего для этого подходит битумная мастика.

Асбестоцементные трубы надо укрепить от возможного пучения грунта, заполнив их бетоном у основания и внутри корпуса.

Чтобы приготовить раствор, цемент смешайте с песком в соотношении объемных частей 1:2 и доливайте воду до тех пор, пока консистенция не будет напоминать жидкое тесто. Затем в песчано-цементную смесь нужно добавить 2 части мелкого гравия.

Полученный раствор тщательно размешивают и заливают им основания опор на высоту 40–50 см. Для этого трубы приподнимают, в углубление льют бетон. Сваи возвращают на место, вдавливая в слегка схватившуюся массу. После высыхания ее гидроизолируют рубероидом или горячей мастикой и дожидаются высыхания, прежде чем засыпать песком и грунтом.

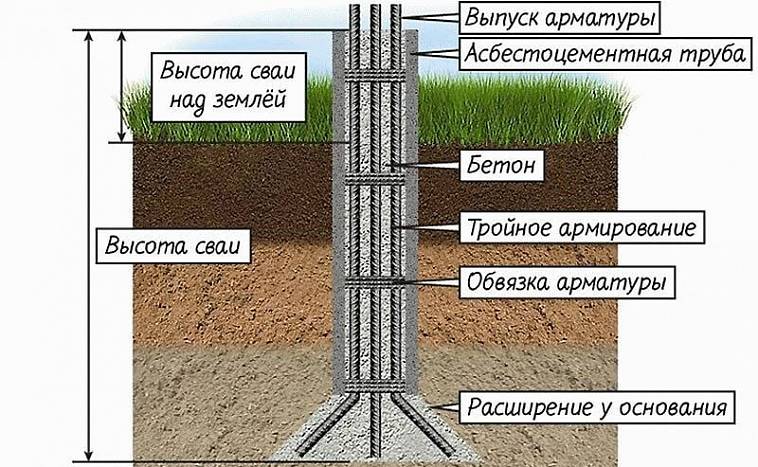

Внутри сваи помещают 2–3 соединенных проволокой между собой прута арматуры, а оставшийся объем также заливают бетоном. Следует удалить воздух из застывающей массы, для этого ее периодически протыкают прутом.

Фундамент полностью высохнет и наберет необходимую крепость в течение нескольких недель. Поверху опор выполняется обвязка из металлических перемычек, балок или бруса. Она позволит выровнять нагрузку между всеми сваями. После этого можно начинать строить непосредственно само здание.

Столбчатый фундамент из асбестоцементных труб

Если вы уже занимались возведением фундамента из асбестоцементных труб, поделитесь своим опытом с нашими читателями, оставив комментарий к статье.

Свойства и качества асбестоцементных труб

В строительных целях они применимы в прямых водоводах, не подвергающихся напору. Параметры определяются с учетом нагрузки несущей конструкции, видом и особенностью грунтовых масс. Кроме того, такие изделия часто используются для создания короба для трубопроводных систем, в системах орошения и колодцев для свай.

Удобство заключается в том, что человек, делающий самостоятельно фундамент неограничен временными рамками, так как каждая отдельно стоящая свая является индивидуальной и независимой единицей.

Технический процесс создания

Конечно же, начальным этапом создания фундамента является точный расчет нагрузки на каждую сваю. Необходимо проверить то, что вся конструкция фундамента будет надежной опорой. Главным моментом перед началом работ является подготовка местности для строительства. Земельный участок необходимо освободить от имеющихся мусорных отходов, бурьяна, остатков породы, а также от ненужных и нефункциональных помещений. Ландшафтные специалисты рекомендуют убрать поверхностную плодородную почву. Если будущий фундамент будет располагаться на рельефной поверхности, все равно необходимо избавиться от ползучей растительности на месте его расположения.

Земельный участок необходимо разбить на сегменты и проставить нужные отметки. В этом случае нужно использовать строительный уровень, рулетку и нить. В первую очередь обозначаются угловые элементы сооружения, в угловых местах забиваются деревянные клинья и огораживаются нитью. То есть, отмечаются границы будущего дома. Далее, выделяются стыковочные места внешних и внутренних перегородок. Потом наступает этап разметки свай по всем границам будущего дома. Нужно учитывать, что клинья должны указывать на центральную точку отверстия для сваи.

Рекомендуем: Столбчатый фундамент своими руками из асбестоцементных труб: пошаговая инструкция

Затем, отталкиваясь от разметочной подсказки, с помощью специального инструмента нужно пробурить отверстия под сваи. Определиться с глубиной отверстий помогут знания об уровни замерзания грунта. Для этого нужно использовать специальную литературу и другие источники информации. Рассчитывать глубину нужно так, чтобы она равнялась результату сложения показателей уровня замерзания, высоты опоры из песка и углубления, которое будет ниже уровня замерзания почвы. Что касается диаметра отверстия, то он должен быть немного больше чем внешний диаметр трубы.

Как уже было сказано, создание фундамента не ограничено временными рамками и не требует использования мощных профессиональных инструментов. Алгоритм создания асбестоцементных свай следующий: 1. На днище отверстия закладывается песочная масса, обильно политая водой. Создается пресс. 2. Во избежание промокания бетонной смеси, на дно необходимо постелить полиэтиленовую защиту. 3. Монтируется асбестоцементное изделие и создается его фиксация. Проверяется вертикальная ось изделия. 4. В случае строительства большого здания, нужно сделать короб из арматуры. Это необходимо для надежности и прочности конструкции. Для этих целей используют арматуру диаметром не меньше 12 мм. Если того потребуют нюансы строительства, нужно дополнительно укрепить короб горизонтальной арматурой. 5. После всего сделанного, трубы необходимо забетонировать. 6. В случае строительства большого и тяжелого сооружения, рекомендовано сделать расширение свай. Это делается путем залития раствором трубы примерно на 50 см с последующим ее поднятием на 25 сантиметров. Целью таких процессов является заполнение раствором дна отверстия. После, трубу опускают обратно и продолжают процесс бетонирования. 7. Пространство вокруг сваи нужно затрамбовать песочной массой.

После хорошо проделанной работы нужно дать отдохнуть конструкции и прийти в единство всех ее элементов. Работать над самим зданием можно будет только через месяц.

Фундамент из асбестоцементных труб хорошо себя зарекомендовал в случаях:

• сруба, стоящего на влагоемком грунте;
• небольшого домика на рельефной местности;
• террасы и банного помещения.

Рекомендуем: Асбестоцементные трубы для: фундамента, забора, дымохода

Итак, при закладке фундамента, сделав выбор на асбестоцементных трубах можно получить максимальное количество преимуществ.

Вам может быть интересно:

1. Как cделать лук из ПВХ трубы своими руками
2. Столбчатый фундамент своими руками из асбестоцементных труб: пошаговая инструкция
3. Дом из профильной трубы своими руками
4. Чугунные трубы: виды
5. Столбчатый фундамент из асбестовых труб своими руками: видео
6. Материалы для изготовления труб: какие бывают
7. Труба керамическая для дымохода своими руками: размеры, вес, видео
8. Как построить дымоход своими руками, поэтапная инструкция

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

1. Суглинки.
2. Глинистые.
3. Влагонасыщенные.

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента.

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

1. Столбы размещаются с небольшим выступом над почвой или вровень.
2. Опоры оснащаются ростверком.
3. Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Источники

• -iz-asbestovyh-trub
• -iz-trub-asbestocementnyh/
• -fundamentov/stolbchatyj-fundament/iz-asbestotsementnyh-trub
• -asbestotsementnyh-trub

[свернуть]

Процесс постройки фундамента из асбестоцементных труб

1. На подготовительном этапе нам необходимо создать проект фундамента и произвести все необходимые расчеты. При вычислении потребного количества опор учитывайте, что максимальное расстояние между столбами не должно превышать 2,5 метра.
2. Затем подготовьте строительную площадку, расчистите ее от мусора. Плодородный слой почвы имеет смысл снять и перенести на другую часть вашего участка.
3. Проводим разметку будущего фундамента. Тщательно проверяем правильность разметку углов. Для этого натягиваем разметочный шнур не только по сторонам фундамента, но и по его диагоналям, добиваясь создания идеального прямоугольника.
4. Проводим бурение скважин под опоры. Для этого можно использовать как обычный садовый бур, так и инструмент ТИСЭ. При  работе на сложных грунтах имеет смысл воспользоваться услугами бурильной установки. Глубина бурения скважин должна уходить за уровень промерзания грунта.

   Производим бурение скважин под опоры

5. На дне пробуренной скважины размещается песчаная подушка толщиной около 20 сантиметров. Она проливается водой и тщательно утрамбовывается.

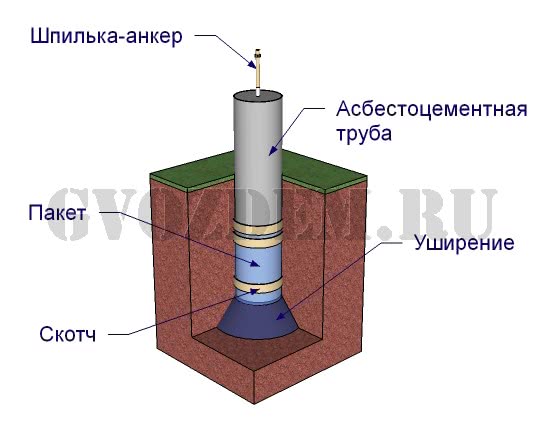

6. На особо слабых грунтах возможно создание на дне скважины бетонной опоры, более широкой по диаметру, чем асбестоцементная труба.
7. На дно скважины можно уложить слой полиэтилена для того, чтобы влага из бетонного раствора не уходила в грунт.
8. Опускаем в скважину асбестоцементную трубу, с помощью распорок фиксируем ее в вертикальном положении, проверяем это строительным уровнем.

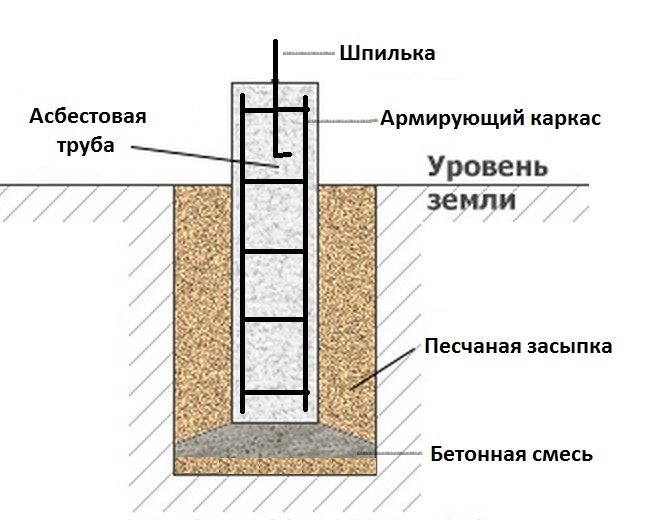

9. На земле собираем из армирующих прутков внутренний металлический каркас опоры. В нем должны быть как горизонтальные, так и вертикальные силовые пояса. Опускаем собранный каркас в трубу. Если вы планируете строительство горизонтальной обвязки – ростверка, то армирующие прутья из трубы выводятся наружу, чтобы соединить их с арматурой ростверка.

   Укрепляем асбестоцементную трубу и ставим армирующий каркас

10. Заливаем в трубу бетонный раствор. После заливки порции, поднимающей слой бетона на 20-30 сантиметр его необходимо штыковать или обрабатывать вибрационным буром.
11. Пространство между трубой и стенами скважины забивается песком и утрамбовывается. При строительстве на пучинистых грунтах песчаная подушка между скважиной и трубой должна составлять не менее 10 сантиметров.
12. Верхняя часть трубы обрезается по лазерному уровню, далее устанавливается оголовок и гидроизоляция, либо приступают к возведению горизонтального ростверка.

Выводы

Таким образом, можно создать довольно прочное фундаментное основание для сравнительно легких построек, но высотой не более одного этажа. Также такой фундамент будет идеальным решением при возведении хозяйственных или бытовых построек.

Достоинства и недостатки основы на асбоцементных трубах

Легкий свайный фундамент из забетонированных труб обладает серьезными преимуществами:

• высокими прочностными характеристиками свай, гарантирующими надежность облегченных строений на проблемных грунтах;

Столбчатые фундаменты из асбестоцементных труб выполняют как основание для строительства легких строений: летние дачные домики, небольшие бани и сауны

• стойкостью к температурным колебаниям и глубокому замораживанию, благодаря которым строение длительно сохраняет устойчивость;
• сохранением целостности асбоцемента в агрессивных условиях, так как материал свай не подвержен разрушению в неблагоприятной среде;
• повышенной жесткостью полой опалубки, которая сохраняет свою форму при заливке бетонного раствора;
• монолитной конструкцией опалубки из асбоцемента, которая после заполнения объединяется с бетоном в единый массив;
• ускоренными темпами монтажа, связанными с возможностью установки опор своими силами;
• небольшим объемом затрат, в связи с применением достаточно дешевых и распространенных стройматериалов;
• продолжительным сроком эксплуатации фундамента, который в условиях тяжелых почв и наклонного рельефа может превышать 30–35 лет.

Одновременно с преимуществами, фундамент из труб имеет определенные недостатки:

• под строением, возведенным на трубчатых опорах, невозможно обустроить подвальное помещение;
• нижняя часть здания, построенного на забетонированных сваях, легко охлаждается холодным воздухом из-за низкой теплоизоляции.

Фундамент из труб, заполненных бетонным раствором, востребован в ряде ситуаций, несмотря на слабые стороны. Он является порой единственным решением в местностях с промерзающей почвой, а также на подтапливаемых территориях.

Для расчета необходимо знать глубину промерзания грунта в вашем регионе, а также планируемую нагрузку на фундамент

Методы укрепления данного вида фундамента

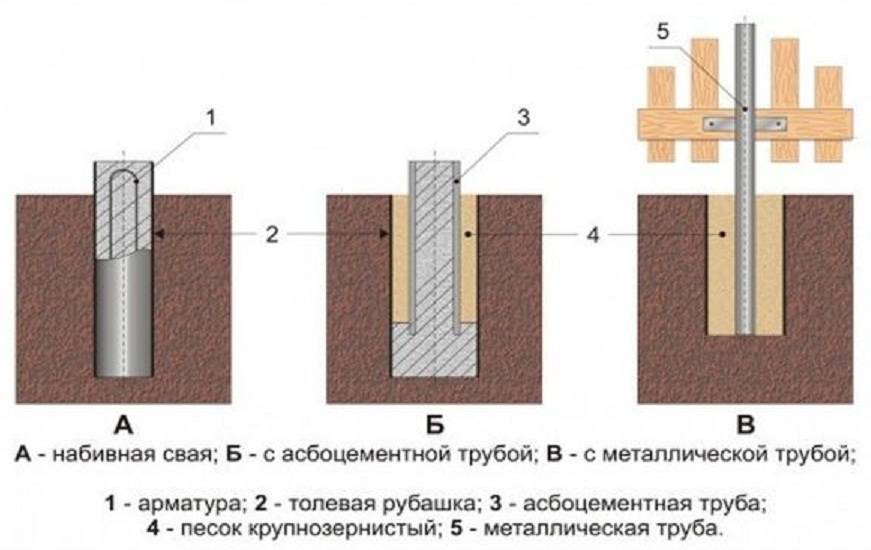

Схема заполнения скважины бетоном.

При неверных расчетах весовой нагрузки или при допущенных ошибках в самом процессе постройки фундамента возможно появление нежелательных изменений, которые могут быть причиной перекоса или неравномерной посадки дома. Возможно даже возникновение трещин в основных стенах. Чтобы исправить положение, в месте перекоса или просаживания конструкции можно создать траншею, сделать опалубку и залить в этом месте монолитный участок фундамента для общего укрепления конструкции.

Кроме того, можно просто просверлить в столбах отверстия, закрепить в них шурупы и приварить к ним армированные пруты, создав тем самым единую укрепленную конструкцию. Самым дорогостоящим, но и самым эффективным решением в таком случае может оказаться вызов спецтехники и профессиональных рабочих . Техникой можно немного приподнять здание, а рабочие помогут быстро создать траншею с просевшей стороны для заливки ленточного или монолитного фундамента.

По сути дела, создать столбчатый фундамент своими руками является реальной задачей. Важно лишь обладать определенными набором базовых строительных навыков, иметь на руках результаты георазведки участка местности, на котором вы собираетесь строить, правильно произвести все расчеты и аккуратно выполнить всю работу. Если сделаете все с умом, тогда сможете избежать ошибок и получите прекрасный, крепкий и надежный фундамент для вашего будущего частного дома.

Как установить асбоцементные трубы для фундамента

Для установки свайных опор необходимо выполнить подготовительные работы, правильно осуществить разметку, соблюдая последовательность операций:

1. Произведите расчистку строительной площадки от зеленых насаждений, камней, мусора.
2. Выполните разметку периметра основания, натянув шнур между вбитыми металлическими прутками или деревянными колышками.
3. Обозначьте от будущей границы основания зону участка с запасом в 2 метра для снятия плодородной почвы, затрудняющей прорастание под зданием сорняков.
4. Удалите дерн, снимите грунт толщиной слоя 0,2–0,3 м.
5. Спланируйте поверхность, засыпьте песчано-щебеночной смесью, тщательно уплотните.
6. Забейте колышки в местах расположения свай, руководствуясь предварительно разработанным проектом.
7. Проконтролируйте правильность забивки, путем выполнения замеров и сопоставления разницы диагоналей, которая не должна превышать 1 см.

Закончив подготовительные мероприятия, приступайте к формированию свайной основы.

Этот тип фундамента является одним из самых простых и дешевых

Рекомендации по использованию и обустройству

Есть определенные условия, когда использование фундамента из асбестовых труб не рекомендовано даже для малоэтажного строительства. Первое из них уже было описано — это дома с кирпичными стенами, здания из монолитного бетона или полнотелых строительных блоков с плотностью D1000 и выше.

Горизонтально подвижные грунты склонны к «опрокидыванию» и плохо держат столбчатый фундамент. Так же, как и торфяники, водонасыщенные песчаные и глинистые грунты.

Высокий уровень грунтовых вод и подъем сезонной верховодки требуют проведения гидроизоляционной обработки асбестоцементных труб перед их установкой. Какой бы ни была плотной структура бетона трубы, при длительном воздействии воды во время сезона осенних дождей происходит его намокание. Выветриться под землей влаге некуда, поэтому с наступлением холодов вода в грунте и в бетоне смерзается как единое целое, усиливая воздействие пучения грунта. Поэтому гидроизоляция важна вдвойне: и чтобы защитить бетон и арматуру от коррозии, и чтобы уменьшить силы, выталкивающие фундамент.

Асбестовые трубы в качестве свай

Гидроизоляцию столбов проводят двумя способами: обмазкой битумной мастикой или оборачиванием двумя-тремя слоями листов рулонных влагостойких материалов. Иногда оба способа совмещают.

Кроме этого, для защиты грунтов от намокания и сохранения их несущих свойств обязательно устройство отмостки.

Способ улучшения несущих свойств

Улучшить несущие свойства свайного фундамента из асбестовых труб короткой длины можно за счет уширения. В фундаменте ТИСЭ (это один из вариантов свайно-ростверкового фундамента) расширение ямы в основании получают за счет использования специального ножа. Как небезосновательно утверждают специалисты, в самой технологии ничего нового нет, кроме фирменного бура. Подобное расширение (правда, меньшего диаметра) можно сделать при установке столба из асбестоцементной трубы. Для этого вначале надо пробурить яму с диаметром, равным размеру уширения, и засыпать на уплотненное дно подушку из песка. А сделать уширение можно двумя способами:

• Вставляют трубу и заливают ее на 1/3 бетоном. Затем трубу поднимают на высоту уширения, фиксируют в вертикальном состоянии, закладывают арматуру и доливают смесь до проектного уровня.
• Заливают по желобу на дно ямы бетон на толщину уширения. Вставляют трубу. Заливают ее на треть высоты бетонной смесью. Втыкают арматуру, выравнивают по уровню и заполняют бетоном до уровня ростверка.

Важно!

При закладке арматурного каркаса надо следить, чтобы арматура не проткнула бетон насквозь. Как и в любой железобетонной конструкции, арматура из черного металла должна быть защищена от контакта с водой и воздухом слоем бетона. Рекомендованная толщина — не менее 2 см.

Схема установки трубы с расширением Источник Необходимость и возможность уширения должен определять только специалист. Уже при глубине промерзания около двух метров касательные силы пучения по боковой поверхности могут «порвать» столб, имеющий массивное уширение.

Способы уменьшения касательных сил

Хотя гидроизоляция столба уменьшает сцепление с грунтом при замерзании воды, есть и другие способы, позволяющие уменьшить воздействие сил пучения:

• Обмазка пластичными углеводородными незамерзающими смазками (техническим солидолом или аналогичным ему составом), которые снижают силу «трения» между столбом и грунтом. Чтобы бетон не впитывал смазку, его предварительно обрабатывают кремнийорганической олифой. А от впитывания в грунт смазку защищают одним или двумя слоями полиэтиленовой пленки.
• Обратная засыпка пазухи вокруг столба непучнистым грунтом. Это может быть как смесь вынутого грунта с крупнозернистым песком, так и песок в «чистом» виде. Более рыхлый грунт засыпки и песчаная подушка в основании отводят часть влаги от столба, а это уменьшает давление на столб касательных сил.
• Утепление отмостки и цоколя фундамента (в данном случае забирки). В том случае, если здание отапливаемое и рассчитано на круглогодичное проживание.
• Закладка кольцевого дренажа вокруг основания постройки, обустройство организованного водостока с крыши и ливневой канализации.

Советы профессионалов

Заливка каждой трубы бетоном должна проходить частями, но без длительных перерывов и в течение одного рабочего дня. Каждую порцию раствора надо уплотнять штыкованием. Время набора прочности бетона составляет не менее четырех недель, и это надо учитывать при расчете времени на строительство.

Как производятся работы по строительству

Технология устройства простого фундамента как таковая мало отличается от устройства обычного столбчатого фундамента:

1. После расчета необходимого количества свай и разметки будущего фундамента на месте разметки засверливаются шурфы.
2. Дно шурфа утрамбовывается, на нем устраивается песчано-гравийная подушка толщиной 20-30 см.
3. Внутрь шурфа устанавливается асбоцементная труба.
4. Внутри трубы монтируется система арматуры из 3-4 вертикальных прутков с поперечинами через каждые 40 см, связанных монтажной проволокой (на арматуре экономить нельзя, сама по себе труба особой прочностью не обладает и в качестве арматуры рассматривать её неправильно).
5. Заливают внутрь трубы бетон – поскольку труба относительно узкая и должна быть заполнена без пустот, лить придется маленькими порциями и тщательно утрамбовывать его внутри опалубки, прокалывая стержнем арматуры, добиваясь равномерного заполнения трубы.
6. За один раз полностью заливают одну трубу.

Поскольку площадь опоры здания – это площадь опоры нижнего диаметра сваи, а асбоцементные трубы большого диаметра дороги, то рационально выполнять сваи из узких труб с бетонной пяткой-уширением снизу.

Это сэкономит бетон и увеличит площадь опоры без ущерба для прочности свай. Такая свая, будучи в середине столба тонкой, всё равно выполняет несущую нагрузку, определяемую её широкой «пяткой». Дополнительно советуем прочитать нашу статью — какая нужна марка бетона для фундамента.

В верхней части сваи тоже можно сделать уширение – опорную подушку для нижнего венца здания, тогда свая будет напоминать уже не гвоздь шляпкой вниз, а старую катушку-шпульку из-под ниток.

• Для устройства подушки-пятки либо сразу засверливают шурф большего, чем труба, диаметра, либо сверлят шурф нужного размера, а потом выбирают в нижней его части расширение (примерно высотой в 50 см, диаметром – соответствующим пятке столба).
• Дно утрамбовывают, устраивают песчано-гравийную подушку примерно на высоту середины уширения, помещают на подушку кусок картона (он защитит от ухода цементного молочка в грунт). Рубероид или пленки использовать нерационально, они в итоге полностью лишают подушку сцепления с грунтом.
• Устанавливают асбоцементную трубу, пока что без арматуры – она будет использоваться как направляющая для подачи цемента в полость формирования подушки. Если грунт позволяет, можно залить подушку, не используя трубу как направляющую.
• Заливают подушку и уплотняют. При заливке трубу чуть-чуть приподнимают и опускают, так, чтобы бетон заполнил всю расширенную полость вокруг трубы, а сама она оказалась погруженной в него на 10-15 см от нижнего края.

На последних порциях заливаемого в подушку бетона внутрь трубы помещают арматуру, так, чтобы нижние концы стержней с поперечиной вошли в подушку, опустившись ниже среза трубы. Как происходит процесс армирования можно посмотреть на этой странице.

Если арматуру установить сразу, это позволяет немного увеличить прочность армирования подушки, но сильно усложняет сам процесс её заливки, особенно если труба маленького диаметра (15 см).

• Залить бетоном трубу, как описано выше.
• Если нужна верхняя опорная подушка, вокруг верхней части сваи выбирается грунт (еще на стадии засверливания шурфа или после заливки столба, как удобнее и как позволяет грунт).

Рекомендации специалиста

• Если на участке наблюдаются сыпучие слои грунта, то перед установкой труб обязательно необходимо подготовить на дне скважины подушку из гравия, чтобы опора была более устойчивой. При установке труб из асбеста на плавучих почвах можно дополнительно укрепить сваи траншеями, залитыми бетонным раствором.
• Кроме того, дополнительным вариантом укрепления обсадных труб для свай является просверливание отверстий ближе к верхушке трубы и установка в них анкеров. Затем на эти анкеры крепятся металлические прутья.

Фундамент на сваях из асбестоцементных труб удобен тем, что он достаточно быстро устанавливается. Кроме того, свайное основание позволяет быстро и просто провести трубопроводы, а также другие виды коммуникаций. При этом не требуются большие финансовые или временные затраты, можно сэкономить на технике и рабочей силе.

Расчеты фундамента из асбестоцементных труб

При проведении расчетов фундамента из асбоцементных труб, проектировщик должен ориентироваться на размер глубины промерзания грунта и, разумеется, на размер планируемой нагрузки. Кстати, если возможно превышение нагрузок, например, создание надстройки, то имеет смысл подумать об использовании фундаментной опоры другого типа.

Глубина промерзания может быть определена на основании данных, которые есть в строительных справочниках. При этом надо помнить, что в книгах указана глубина промерзания чистого грунта, то есть без наличия снежного покрова. Другими словами, если в той области, где осуществляется строительство, снежный покров относительно высокий то размер глубины промерзания можно немного уменьшить. К полученному значению, прибавляют 0,3 — 0,5 метра. Оголовки свай выступают над уровнем земли на 0,3 метра. В случае если существует риск подтопления, то их можно сделать более высокими.

Диаметр асбоцементных труб целиком зависит от массы возводимого здания. Например, для таких конструкций как беседки достаточно использовать асбоцементные трубы под фундамент с диаметром 100 мм. Для домов, например, построенных из бревен целесообразно использовать трубы с диаметром 250 – 300 мм.

Давление на фундамент из асбестовых труб, напрямую зависит от типа строения и, конечно, материала из которого будет построен дом. При проведении расчета надо учесть и вес кровли, утепления, отделки и того оборудования которое будет установлено в доме.

Сваи должны быть установлены по углам здания и в тех местах, где происходит пересечение несущих стен. Кроме этого, их устанавливают по периметру здания. Шаг установки на должен быть более 1 метра. Но если, давление, приходящееся на одну сваю, больше чем 800 кг, то количество свай придется увеличить, соответственно шаг между ними будет уменьшен.

На основании полученных результатов должно быть определено необходимое количество труб и арматуры. В одну трубу устанавливают два – три прутка. И конечно необходимо учитывать и количество проволоки, которая предназначена для соединения прутков.

Расчет необходимого количества бетона можно использовать следующий алгоритм – в 10 погонных метров, трубы с наружным диаметром 100 мм, вмещается 0,1 кубического метра, в трубу с диаметром 200 мм, в трубу такой же длины уместиться 0,5 кубометра бетона. Если же диаметр составляет 300 мм, то в нее влезет целый кубометр.

Как установить асбоцементные трубы для фундамента

Для установки свайных опор необходимо выполнить подготовительные работы, правильно осуществить разметку, соблюдая последовательность операций:

1. Произведите расчистку строительной площадки от зеленых насаждений, камней, мусора.
2. Выполните разметку периметра основания, натянув шнур между вбитыми металлическими прутками или деревянными колышками.
3. Обозначьте от будущей границы основания зону участка с запасом в 2 метра для снятия плодородной почвы, затрудняющей прорастание под зданием сорняков.
4. Удалите дерн, снимите грунт толщиной слоя 0,2–0,3 м.
5. Спланируйте поверхность, засыпьте песчано-щебеночной смесью, тщательно уплотните.
6. Забейте колышки в местах расположения свай, руководствуясь предварительно разработанным проектом.
7. Проконтролируйте правильность забивки, путем выполнения замеров и сопоставления разницы диагоналей, которая не должна превышать 1 см.

Закончив подготовительные мероприятия, приступайте к формированию свайной основы.

Этот тип фундамента является одним из самых простых и дешевых

Проведение расчетов

Пропускать этот этап нельзя, ошибки в расчетах фундамента могут дорого обойтись владельцу постройки.

Необходимо рассчитать:

Рекомендуем ознакомиться: Запорная арматура и ее применение в трубопроводных системах

Обратите внимание! При проведении расчетов необходимо привести все величины к одинаковым единицам измерения. Диаметр, указанный в миллиметрах, нужно перевести в метры, умножив его на 0,001. Чтобы не проводить сложные расчеты, можно воспользоваться средними значениями расхода бетона: 0,1 кубометра на 10 метров 100-миллиметровой трубы, 0,5 кубометра – на 10 метров 200-миллиметровой.

Виды фундаментов

В общем случае можно выделить 3 вида фундаментов:

• плитный;
• ленточный;
• столбчатый.

Наиболее экономичным является последний вариант. Он целесообразен, если грунт представляет собой суглинок, гравий, крупный песок, болото, влажную почву, имеющий высокий уровень промерзания, а также при наличии склонов и рельефных участков.

Ленточный фундамент представляет собой железобетонную полосу, которая идет по периметру здания. Он закладывается под наружные и внутренние стены постройки, сохраняя при этом одинаковость формы поперечного сечения.

Обратите внимание! Процесс установки такого фундамента более материалоемкий и трудоемкий, чем для столбчатого варианта.

Плитный фундамент – это модернизированный ленточный. Он отличается высокой надежностью и несущей способностью. Такой фундамент представляет собой армированную цельную бетонную плиту, которая неглубоко залегает в почве.

Столбчатый фундамент — менее затратное сооружение, чем прочие виды основ для зданий

Подготовка к сборке трубопровода

Соединение асбоцементных труб любым способом производится исключительно на месте прокладки трубопровода, то есть непосредственно в подготовленной траншее.

Предварительная сборка трубопровода и его дальнейшая укладка строго запрещена, так как велика вероятность повреждения соединений и разгерметизации системы (образование течи).

Устройство траншеи для трубопровода производится по следующим правилам:

1. размеры траншеи должны быть на 25 – 30 см больше диаметра прокладываемых труб;
2. в предполагаемых местах стыковки труб обустраиваются приямки, ширина которых аналогична ширине траншеи, длина составляет 65 – 70 см, а глубина больше на 10 – 20 см;
3. форма траншеи должна выбираться таким образом, чтобы прокладываемые трубы соприкасались с землей на ¼ часть поверхности. Это позволит увеличить срок службы асбестовых труб;
4. дно траншеи и приямки необходимо оснастить песчаной подушкой, высотой 7 – 10 см. Плотность укладки песка должна составлять более 95%;
5. осуществляется нарезка и прокладка труб по всей длине трубопровода (в соответствии со схемой системы).

Как правильно нарезать асбестовые трубы, смотрите на видео.
