Какие бывают виды фундаментов. Как залить ленточный.

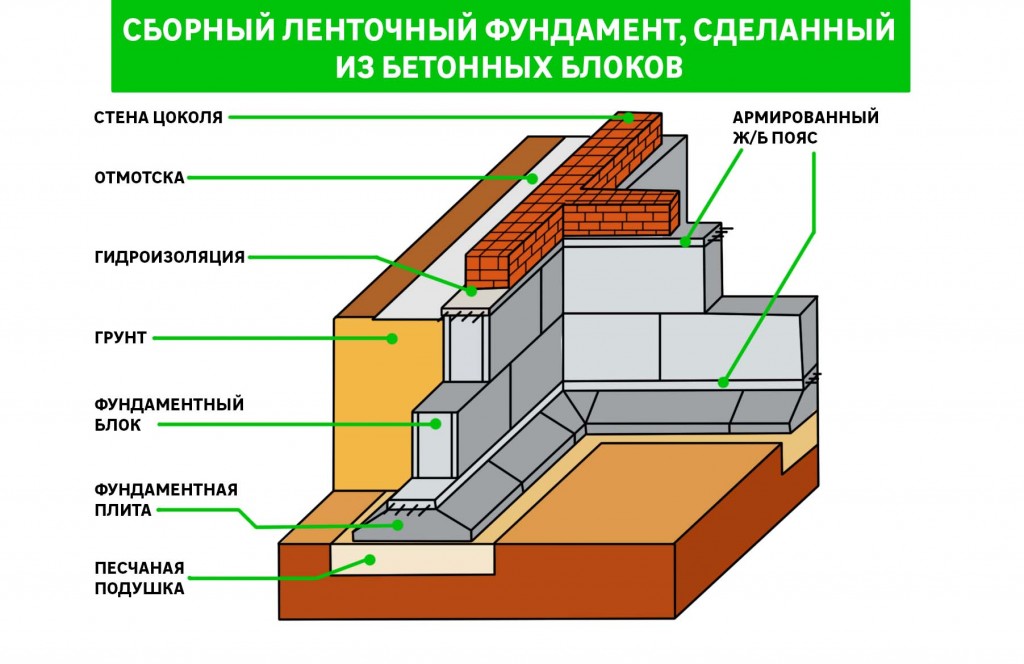

Конструкция сборного ленточного фундамента

В отличие от монолитных подземных конструкций сборные фундаментные ленты имеют вид крупноформатной кладки. Выполнить монтаж можно своими руками, однако привлечение грузоподъемной техники (кран, манипулятор) является обязательным условием ввиду значительного веса блоков, плит. Конструкция основания имеет вид:

• подсыпка 40 – 80 см толщины – выравнивает дно котлована, обладает дренирующими свойствами, заменяет слой пучинистого, нестабильного, рыхлого грунта, изготавливается из песка (при низком УГВ), щебня (высокий УГВ) с послойной трамбовкой
• дренаж – осуществляет отвод избыточной влаги из прилежащих слоев почвы
• гидроизоляция – защищает подошву плит ФЛ от намокания, создается из рулонных битумных материалов, мембран, полимерных пленок
• плиты ФЛ – увеличивают опорную поверхность, несущую способность, обеспечивают горизонтальную устойчивость конструкции
• блоки ФБС – аналог кирпичной кладки укрупненного размера
• армопояс – связывает сборную ленту, обеспечивает пространственную жесткость
• гидроизоляция – непрерывный пленочный слой по всем бетонным поверхностям конструкции предотвращает коррозию, трещинообразование при промерзании влажного бетона
• теплоизоляция – необходимо для защиты гидроизоляционного слоя, компенсации касательных пучинистых усилий, снижения теплопотерь, задержания геотермального тепла недр

Монтаж ленточного фундамента невозможен без спецтехники, зато производительность в 10 – 15 раз выше, чем при бетонировании монолитной конструкции.

Ленточный фундамент своими руками

1. Расчет.

Ленточный фундамент своими руками, главное правильно произвести расчеты. Не рекомендуется самостоятельно рассчитывать такой тип фундамента, если будущая постройка будет эксплуатироваться с целью проживания. При планировании используются данные СНиП или используют он-лайн калькуляторы на строительных сайтах

1. Этап подготовки.

Покупают полиэтиленовую пленку для гидроизоляции, доски 15-20мм и бруски 20 на 30, проволоку из стали, арматуру 10-15мм, гвозди, песок, щебень и цемент М400. Размечают участок, снимают верхний слой грунта в 15см, роют траншеи

1. Этап установки каркаса.

В траншею укладывают дренажную систему, создают подушку из песка, возводят опалубку из досок подпорок и брусков. Во время устройства деревянной конструкции нужно тщательно следить за ровными краями и изменять строительным уровнем все поверхности, чтобы итоговый фундамент был ровным. После опалубки устанавливают каркас из арматуры.

1. Этап заливки

Ленточный фундамент своими руками, не забывайте, что это монолит. Необходимо ответственно подойти к выбору марки бетона под создание фундамента, для этого определить примерную массу конечной постройки, учесть климат, вид грунта и выбранного армирования. В частном строительстве используется бетон марок М100-М350, где смесью маркой ниже заливают подушки под фундамент, гаражи, бани, а маркой выше – основания под надежный крепкий дом на 1-2 этажа.

Важно знать, что необходима одномоментная заливка с нескольких мест одновременно, а соответственно использование головой бетонной смеси. После заливки рекомендуется закрыть бетон пленкой для равномерного застывания и для выравнивания влажности регулярно поливать водой (сначала каждые 4 часа, затем 3 раза в сутки).

1. Заключительный этап

Выдерживают бетон для полного затвердевания (окончательное время затвердевания принято считать на 28 сутки после заливки), демонтаж опалубки, утепления и гидроизоляция ленты, подготовка к дальнейшему этапу строительства.

Ленточный фундамент — это просто, если следовать правильной технологии ее возведения.

Технологические особенности

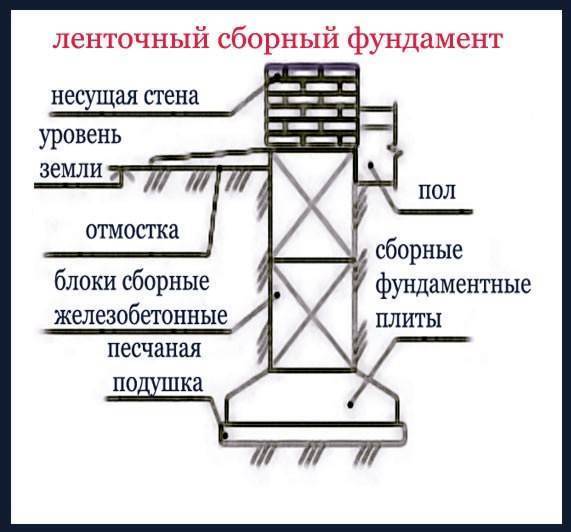

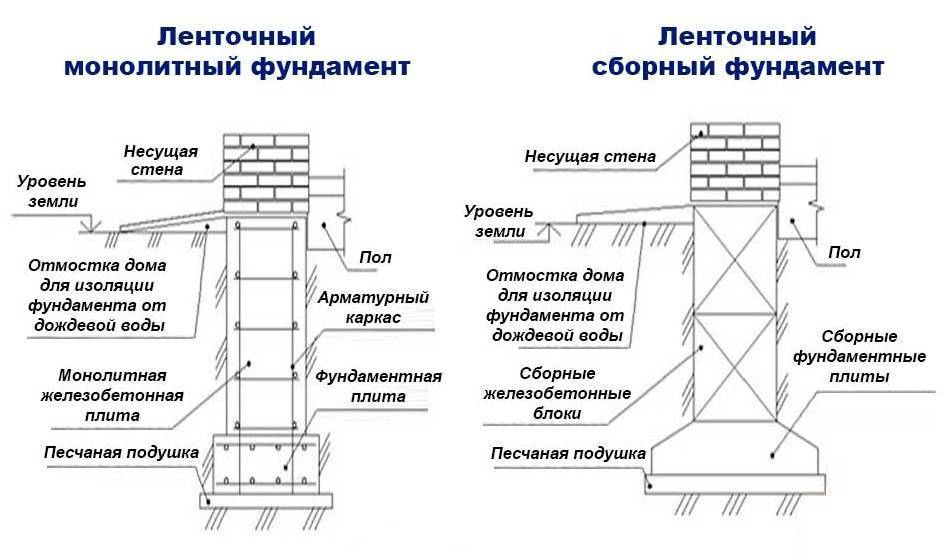

Сборным ленточным фундаментом принято называть ленту-траншею, изготовленную из железобетона. Благодаря тому, что конструкция уложена под абсолютно всеми несущими стенами, она способна по всему периметру прекрасно распределять вес. У такого фундамента не возникнет ни проседания, ни перекосов. Поэтому большинство строителей предпочитает делать именно ленточный фундамент, нежели другие виды оснований.

Укладка арматуры одна из сложных стадий в создании ленточного фундамента, к его выполнению нужно подходить ответственно. Арматура является материалом, который не рекомендуется излишне расходовать.

Прежде чем обустраивать сборный ленточный фундамент, необходимо выбрать качественный бетон, от которого будут зависеть долговечность и прочность возводимой конструкции.

Чтобы выбрать конкретную марку бетона, нужно учесть несколько важных факторов:

• тип арматуры;
• свойства грунта;
• общий вес сооружения.

К примеру, для небольших и легких сооружений из каркаса или дерева следует использовать бетон марки 200. Для более тяжелых зданий подойдет бетон марки 250 и 300.

Тип грунта — это также важный фактор, который следует учитывать при выборе бетона. Лучше всего проводить строительство на плотном грунте, чтобы он не проседал. С выбором главного материала проблем не возникает.

Прежде чем делать расчеты по возводимому объекту, необходимо взять во внимание три важных фактора:

• нагрузку на основу;
• сопротивление почвы;
• площадь опоры конструкции.

Схема усиления бутового фундамента.

• для песчаных и сухих грунтов следует закладывать фундамент не ниже уровня 60 см, но и не выше уровня глубины промерзания;
• для непучинистых грунтов и мелких песков твердой консистенции — от 0,50 м и до уровня 1,5-2,5 м;
• для пучинистых почв нужно закладывать ленточный фундамент на глубину промерзания.

После полного расчета площади нулевого уровня нужно вычислить ширину ленточного фундамента. Рельеф местности и особенность ландшафта — это дополнительные факторы, которые также нужно учитывать в обязательном порядке. Иногда на опорные подушки приходится опереть всю основу.

Сборная технология

Применение сборной технологии целесообразно:

• а) в районах строительства с гарантированным непучинистым грунтовым основанием; здесь сборные железобетонные блоки укладывают без соединения между собой;
• б) на слабо- и среднепучинистых грунтах; здесь сборные железобетонные блоки соединяются между собой посредством выпусков арматуры и последующим замо- ноличиванием стыков бетоном. Это необходимо делать, если подошва фундамента заложена не ниже нормативной глубины промерзания грунта, так как на фундаментную конструкцию действуют не только нормальные (снизу вверх) силы морозного пучения, но и горизонтальные — на боковую стенку. Это приводит к волнообразной, из своей плоскости, деформации фундаментной стенки.

Узким местом сборной технологии является выравнивание блоков по высоте. Подсыпка под нижний ряд блоков не всегда эффективна, так как обратная засыпка всегда даёт неоднородную осадку. Выравнивание верхних рядов раствором чревато последствиями — должен быть качественный раствор, что не всегда достигается в построечных условиях.

Сборный фундамент состоит из фундаментных подушек (плит) и фундаментных блоков (рис. ).

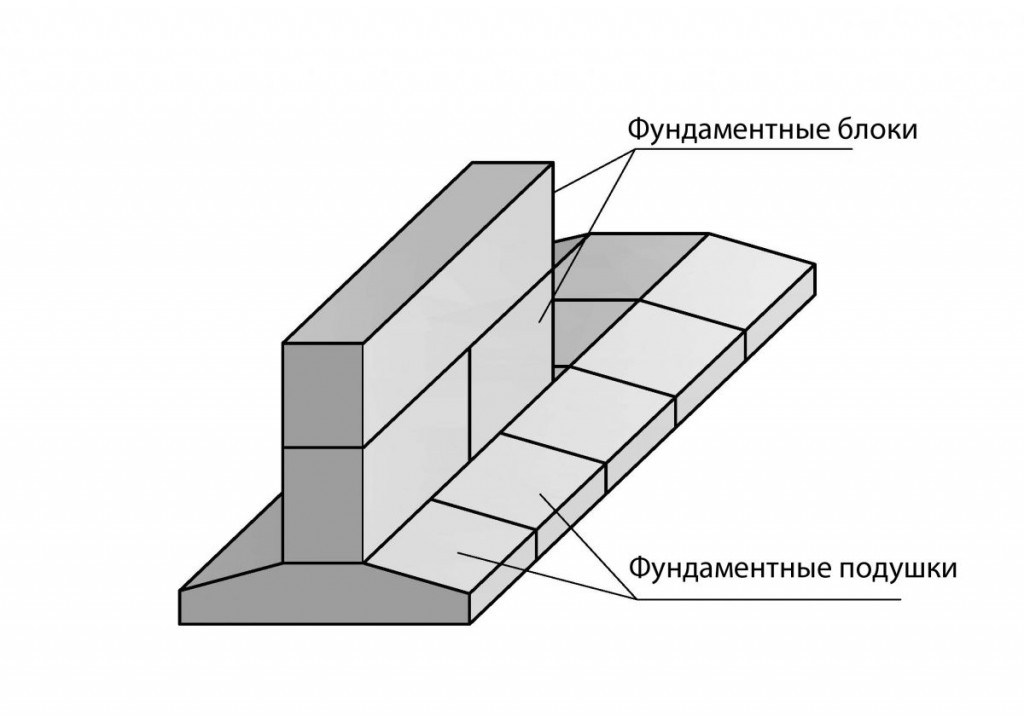

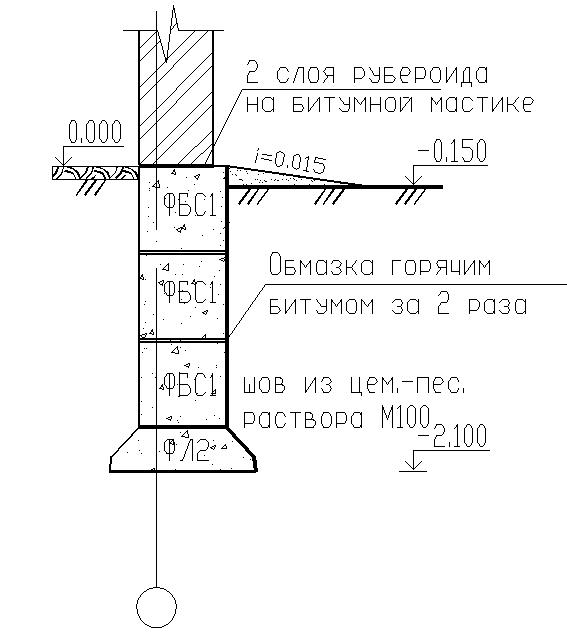

Рис. Элементы сборных фундаментов:

1 — фундаментная подушка — плита ФЛ; 2 — фундаментные блоки ФБС; 3 — железобетонные блоки стен подвала

Задача фундаментных подушек (маркируются как ФЛ) такая же, как уширения: передавать нагрузку от здания на основание. При этом фундаментные подушки могут укладываться либо сплошной лентой (рис. , б), либо с зазорами, с последующей засыпкой зазоров сухим песком (, а). Это прерывистые фундаменты, которые можно возводить под малоэтажные здания на сухих и маловлажных основаниях. Величина зазора определяется расчётом. Вначале рассчитывают требуемую ширину подушки bf Если полученная величина Д оказывается меньше соответствующей ширины в из каталога номенклатуры сборных изделий, то подушки укладывают с раздвижкой: a = l(b — bf)/bp где а — расстояние между плитами, 1иЬ — соответственно длина и ширина подушки по каталогу.

Фундаментные блоки стеновые (ФБС) формируют стенки подвала, и на них опираются стены здания. Блоки укладываются на раствор с обязательным смещением швов по вертикали — с перевязкой, толщина шва — 20 мм. Участки, некратные фундаментным плитам или блокам, замоноличивают (рис. , б). Стены подвала могут выкладываться не только из фундаментных блоков, но и из железобетонных блоков (см. рис. , позиция 3).

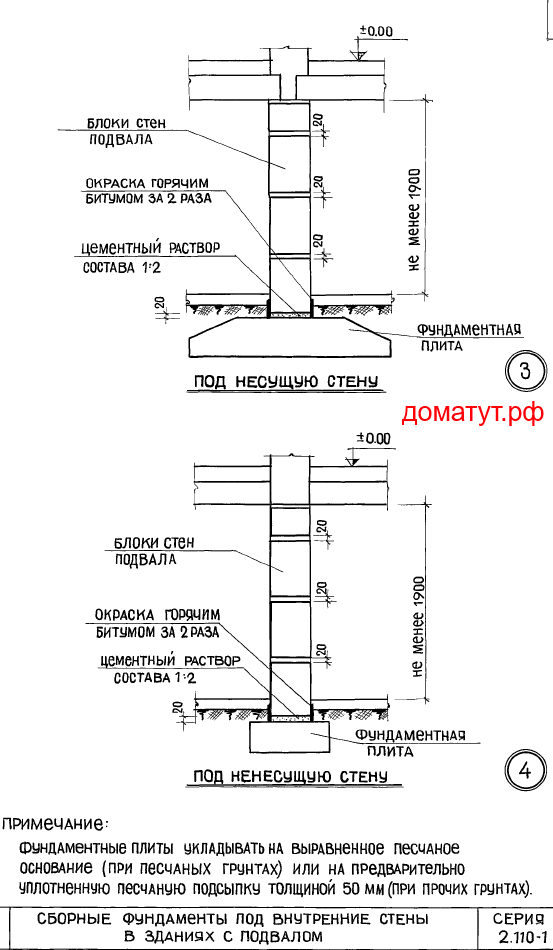

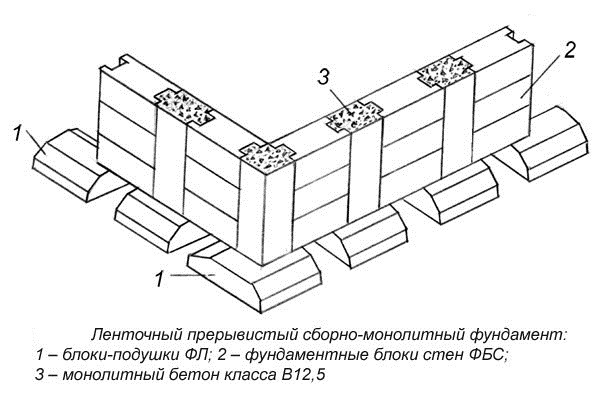

Рис. Сборные ленточные фундаменты:

а — прерывистая конструкция; б — сплошная конструкция; 1 — подушка (плита) фундамента ФЛ; 2 — железобетонные блоки стен подвала или блоки ФБС; 3 — монолитный участок; 4 — пол первого этажа; 5 — отмостка

В табл. 3.1 и 3.2 приводятся параметры фундаментных подушек и фундаментных блоков.

Таблица 3.1

Фундаментные подушки (плиты)

Фундаментные блоки

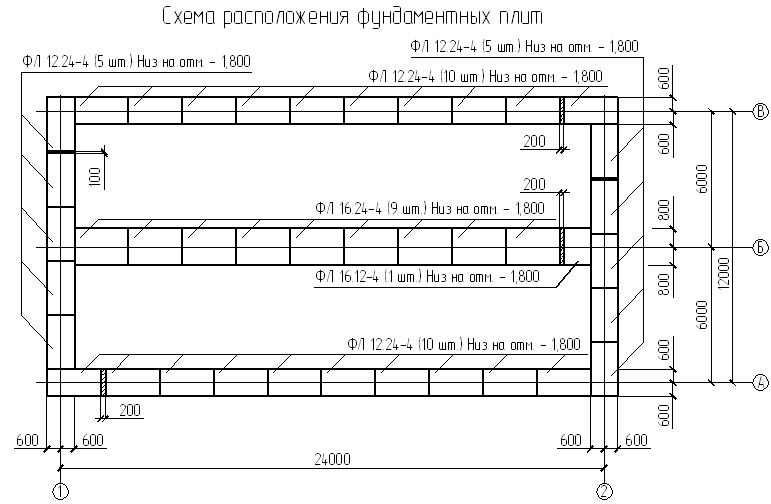

На рис. показан пример раскладки фундаментных подушек и блоков и сечение по наружной стене.

Ленточные фундаменты из сборных элементов являются рациональными при наличии индустриальной базы.

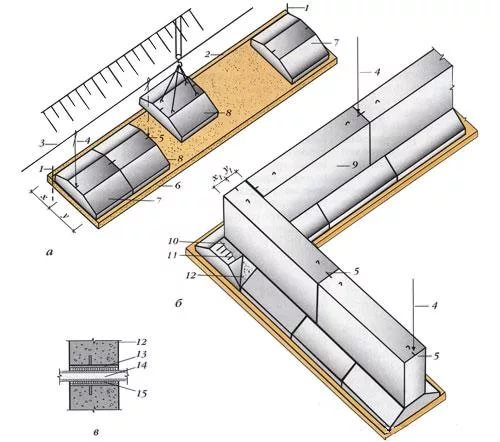

Рис. Схема раскладки фундаментных подушек (плит) и блоков:

1 — фундаментная плита ФЛ; 2 — фундаментный блок ФБС; 3 — цементно-песчаный раствор

Материалы для строительства ленточного фундамента

Выбор материалов зависит от вида фундамента. Чтобы выложить сборную ленту, потребуются:

• фундаментные блоки или плиты;
• кирпич и бетонный раствор;
• гидро и теплоизоляционный материал;
• арматура.

Кирпич и бетонный раствор нужен для заделки стыков между блоками, так как невозможно выложить стену без зазоров. Арматура понадобится для укладки на обрез ленточного фундамента бетонного пояса, который объединит элементы в единую конструкцию. Это обеспечит равномерное распределение веса здания по блокам.

• арматурные стержни;
• доски или листы пенополистирола для опалубки;
• вязальную проволоку для сборки арматурного каркаса;
• цемент при самостоятельном приготовлении бетона.

В обоих случаях понадобится песок, гравий, щебень для отсыпки подушки и замешивания раствора.

Особенности применения ленточного фундамента

Фундамент ленточного типа – проверенная в различных условиях эксплуатации конструкция, отличающаяся расширенной областью использования.

Ленточный фундамент применяется для решения различных задач:

• обеспечения устойчивости каменных, бетонных и кирпичных зданий. При сооружении жилых строений фундамент с подвалом – выгодный вариант;
• формирования надежной основы различных оградительных конструкций. Фундамент ленточный под забор способен выдержать вес кирпичных опор.

Для решения различных задач применяется ленточный фундамент

Прочность ленточного фундамента позволяет возводить из железобетона или металлопроката стены строений производственного назначения.

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

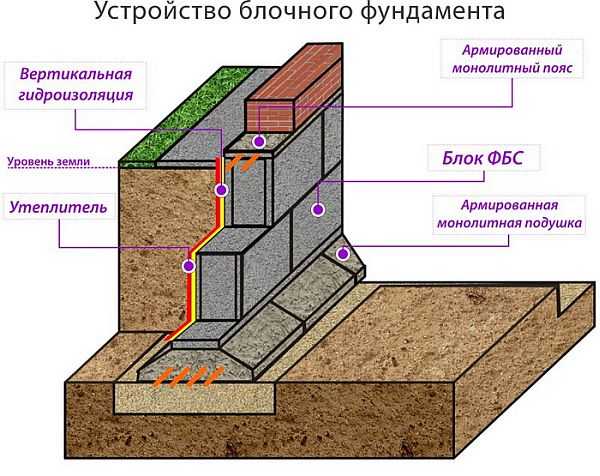

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их размещают так, чтобы шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

Чтобы фундамент из ФБС своими руками был более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

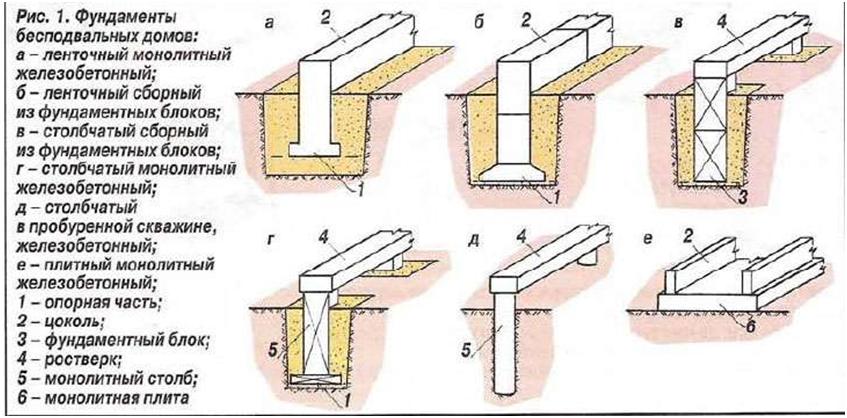

Классификация железобетонных фундаментов

Несущие способности материала выделяют его на фоне остальных фундаментов. Его прочность позволяет долгие годы выдерживать давление многоэтажного здания, стоящего на почве с пучинистой структурой. Для закладывания такого фундамента используют скрепленные арматурой или сеткой железобетонные материалы высокой плотности, такие как бетон, кирпичи или камень.

Фундамент из железобетона применяется в строительстве конструкций любого предназначения. Различают следующие виды фундаментов в зависимости от характера установки:

• раздельный с использованием колонн;
• ленточный;
• сплошной.

Первый тип являет собой фундамент, который оборудуется железобетонными колоннами или сваями на несущих участках строения. Ленточный фундамент наиболее популярен. Суть его возведения состоит в закладке по краям железобетонной конструкции. Сплошное основание выстилается по всей площади здания.

Раздельный тип фундамента может быть установлен при отсутствии большой нагрузки нечастого размещения колонн. Укладка ленточного фундамента возможна совместно с основанием под колонны в случае большого расстояния между фундаментными подошвами. Как правило, это происходит при строительстве на грунте низкого качества.

Ленточное основание, кроме того, применяется при грунтовом покрове с неоднородной текстурой, при возможной внешней нагрузке или при неровном покрытии. Ленточный фундамент не применяется при очень большой нагрузке. В этом случае применяется сплошное основание. Именно оно окончательно выравнивает осадок центральной части здания. Неоднородный грунт – не помеха данному типу фундамента. В зависимости от способа укладки сплошной, ленточный фундаменты, а также под колонны, в свою очередь, делятся на сборные и монолитные.

Сборный фундамент

Устройство этого основания являет собой процесс укладки плоских плит, работа с которыми занимает намного меньше времени, чем при заливке бетона. Вес одной составной части меньше всего может достигать 300 кг. Вес изделия составляет 1500 кг. В связи с этим возникает необходимость применения грузоподъемного оборудования, что доставляет трудности.

Монтаж сборного основания

Строительство с использованием данного типа фундаментов происходит путем укладки блоков и плит на дренажную подушку, которая создается на дне траншеи. В торцы блоков вставляются штыри, которые после монтажа соединяются при помощи сварки или проволоки с арматурными элементами других блоков.

Образовавшееся расстояние между плитами заполняется бетонным раствором марки М200 или М300. Данная процедура повторяется при устранении зазоров между верхним и нижним блочными рядами путем нанесения бетона перед укладкой верхнего слоя.

Главным правилом укладки является перекрытие вертикальных швов монтажа верхним блоком, который должен опираться на два блока под ним. Итак, можно определить следующие этапы сборки:

• С площадки, на которой будет происходить застройка, снимается слой грунта. На обнаженной поверхности вехами и веревками выкладывается контур будущего фундамента.
• По обозначенному контуру вырывается котлован, глубина которого равна двойной толщине блоков.
• Дно котлована засыпается 15-сантиметровым слоем песка и таким же слоем щебня.
• Следующим слоем заливается бетон (5-10 см), как основа для монтажа блока.
• Блоки для установки оборудуются армирующими штырями и укладываются на бетон. Штыри соединяются. Бетоном устраняются зазоры между соседними блоками.
• Второй ряд укладывается после заливки монтажной прослойки на первый.
• Поверхность готовой конструкции заливается армирующей стяжкой.

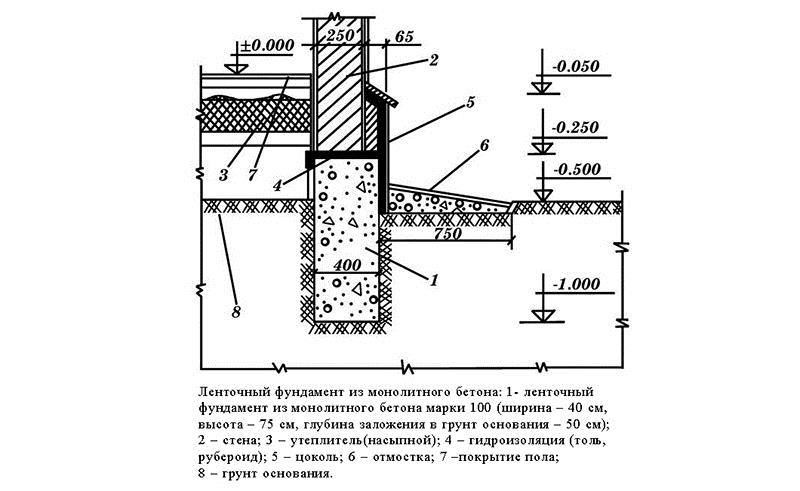

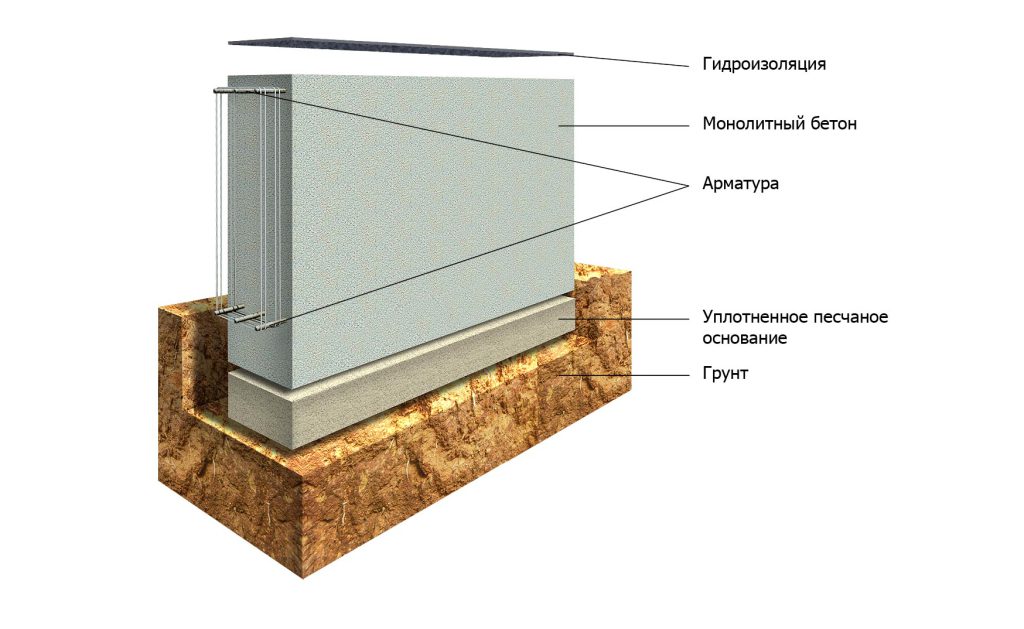

Монолитный фундамент

Данный материал может быть представлен в форме фундамента или фундаментных балок. Его стоимость значительно меньше сборных конструкций. К тому же возможна ручная укладка без применения специального оборудования.

Основные компоненты раствора – это щебень, песок и цемент. Его прочность намного выше, чем у сборного основания, поскольку крепость последнего зависит от качества накладки швов между сегментами. И еще одним ярким достоинством монолитных конструкций является универсальность формы фундамента. Монолитный железобетонный фундамент может быть как квадратной, так и многоугольной формы.

Монтаж монолитного основания

Процесс укладки монолитных материалов происходит дольше в отличие от прошлых материалов. Кроме того, заливка бетона должна происходить в один проход. Это вызывает трудности, связанные с заказом бетона заранее.

Применяется съемная щитовая или несъемная блочная опалубки. Прутья армирующей сетки должны достигать 10-16 мм в диаметре. Пытаться сконструировать сетку самостоятельно не стоит, поскольку это может привести к низкой прочности фундамента и как следствие – его разрушению. Исходя из данных советов, можно составить поэтапный план заливки основания:

• Очистка участка и определение места под котлован.
• По определенным размерам вырывают котлован нужной глубины.
• На дне выкладывается дренажная подушка с помощью гидроизоляционных материалов.
• Контур фундамента выкладывается опалубка или несъемные блоки.
• Горизонтальная железобетонная арматура соединяется в проеме разборной опалубки или оборудуется между блочными рядами неразборной опалубки. Вертикальная – устанавливается в полостях блоков или между верхним и нижним слоем горизонтальной арматуры.
• Проводится укрепление палуб лесами. В тело опалубки включается желоб.
• В опалубку слоями 20-25 см заливается бетон.
• После затвердения разборная опалубка удаляется, а вертикальные поверхности основания покрываются гидро- и теплоизоляционными материалами.

Плитный фундамент

Подобная конструкция представляет собой монолитную плиту толщиной от 30 сантиметров до 1 метра, которая расположена под будущим зданием. Фундамент имеет несколько положительных качеств, он не подвергается пучению грунтов, равномерно распределяет нагрузку от стен здания. Железобетонную конструкцию обычно располагают на гравийно-песчаной подсыпке толщиной 25-30 сантиметров.

Недостатком плитного основания считается повышенный расход материалов. При использовании такой конструкции нет возможности устроить подвальное помещение. Кроме этого строительство фундамента плитного типа не рекомендовано на участках с уклоном. Во время проектирования конструкции необходимо всё тщательно рассчитать, определить участки для ввода инженерных коммуникаций.

Материал

Самым распространенным строительным материалом для сборных конструкций ленточного фундамента считаются железобетонные конструкции.

Фундаментные плиты

Чтобы понять, в чем заключается популярность этих элементом, надо поближе ознакомиться с их разновидностью:

• Фундаментные подушки в ленточном фундаменте выполняют функцию основания – подошвы, принимающей нагрузку от всего строения для передачи непосредственно на грунт. По виду она напоминает объемную трапецию, выполненную из железобетона. Заводы-изготовители в соответствии с ГОСТ 13580-85 маркируют плиты знаком «ФЛ». Размеры фундаментных подушек стандартизированы: ширина плит составляет от 600 до 3200 мм, длина изделий -800 – 2400 мм и высота 300 – 500 мм. Фундаментные подушки изготовляются из тяжелого бетона класса не менее. В 12,5 с внутренним пространственным металлическим арматурным каркасом.
• Бетонные сборные фундаментные блоки (ФБС) выпускаются согласно ГОСТ 13579-78, имеют вид массивного параллелепипеда из бетона класса В 7,5 -15 с внутренним армированием металлическим арматурным каркасом. В конструкции блоков по торцам предусмотрены пазы, заполняемые при монтаже цементно-песчаным раствором. Для удобства монтажа фундаментной ленты блоки ФБС выпускаются длиною от 800 до 2400 мм, ширина может быть от 300 до 600 мм с высотой 600 мм.

Глубина заложения ленточного фундамента для дома

Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.

Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле.

Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность. Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?

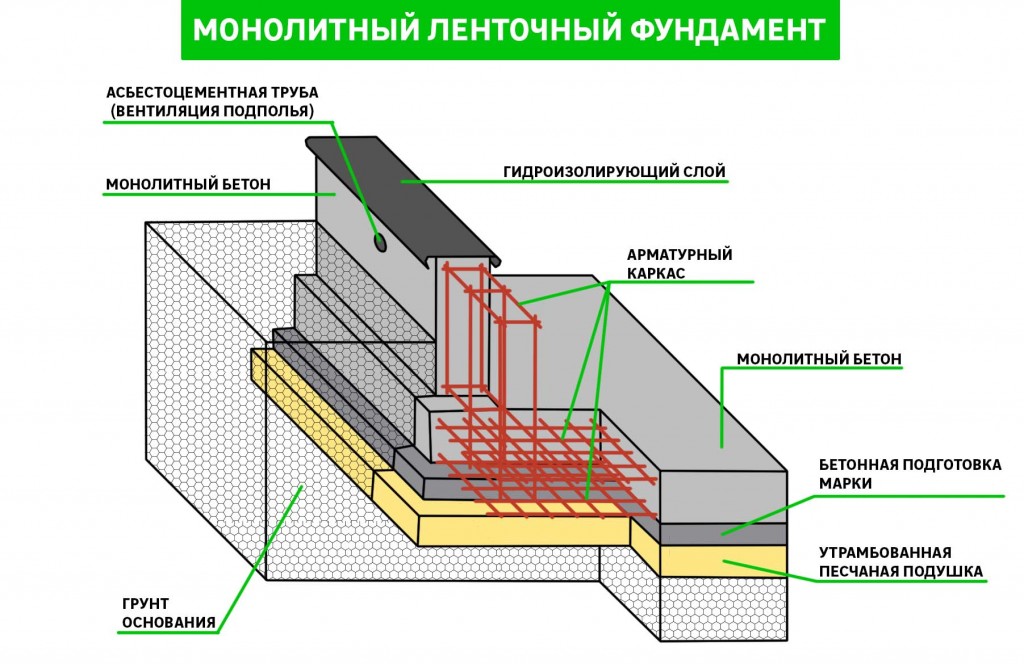

Монолитный заглубленный тип бетонного ленточного фундамента для дома

Ленточный монолитный фундамент для дома по сделанному правильно расчету простоит сотни лет. Но еще дополнительно можно определить допустимую нагрузку на фундамент. Для этого посчитайте нагрузку — общий вес всех материалов, конструкций, мебели и прочей обстановки с учетом коэффициента перегрузок и снеговой нагрузки. Давление всего этого груза монолитный ленточный бетонный фундамент (и грунт под ним) должен выдержать, то есть вычисленная ранее величина несущей способности должна превышать величину общей нагрузки.

В потенциально пучинистых грунтах, к которым относятся повсеместно распространенные мелкие и пылеватые пески, супеси, суглинки и глины, глубина заложения фундаментов легких строений зависит не только от величины нагрузки и расчетного сопротивления грунтов, но и от степени их пучинистости.

Чем больше пучинистость грунта и меньше нагрузка на основание, тем меньше должно быть заглубление фундамента для обеспечения устойчивости.

Точный расчет нагрузки на ленточный фундамент позволяет сформировать грамотную смету и составить проект строительства без заложенных финансовых излишек. При малых нагрузках от веса строений чем больше заглубление фундамента, тем дороже обходятся мероприятия по обеспечению его устойчивости. Поэтому с экономической точки зрения для легких построек целесообразно применять заглубленные ленточные монолитные фундаменты на противо-пучинистой подушке. В этом случае заглубление может составлять 0,2—0,5 м. Точный расчет глубины ленточного фундамента можно сделать, зная хотя бы приблизительно параметры сопротивления грунта на участке.

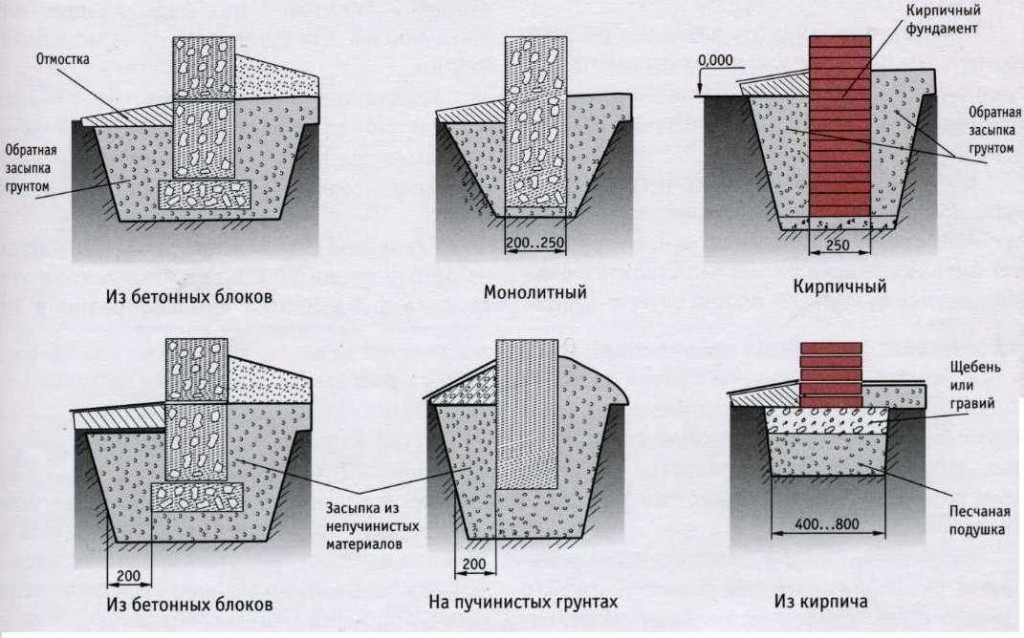

Параметры таких фундаментов для грунтов разной степени пучинистости под легкими (щитовыми, каркасными) домами приведены в таблице «Параметры основания мелкозаглубленных ленточных фундаментов под щитовым (каркасным) домом»

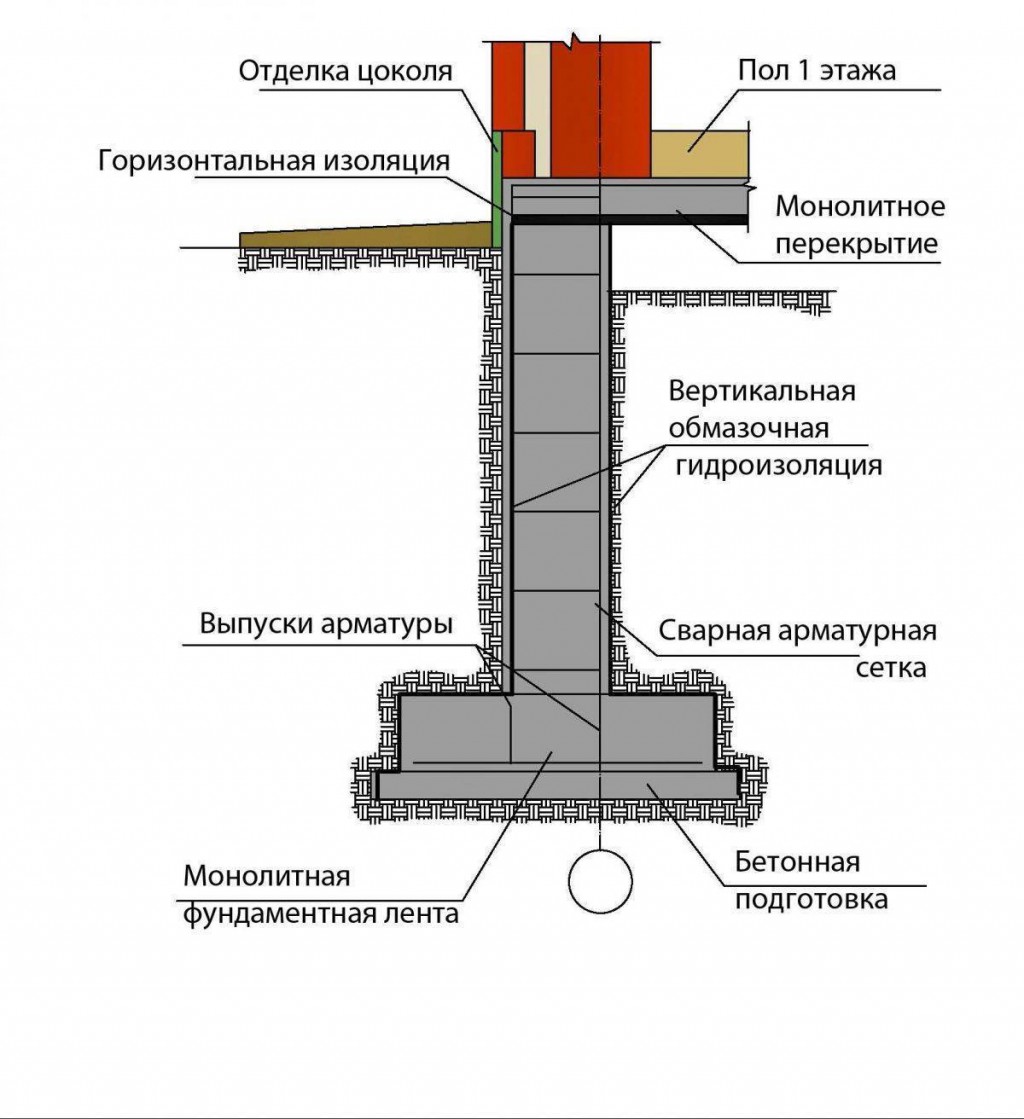

Как сделать монолитный фундамент для дома

Залить монолитный фундамент под дом не так просто. При установке монолитного ленточного фундамента для начала необходимо выкопать траншею. Важный момент – зачистка дна котлована перед возведением фундамента. Кроме того, необходимо следить за тем, чтобы туда не попала вода. Глубина траншеи должна соответствовать полностью подошве фундамента.

После чего делается песчаная подушка, где преимущественно используют песок либо некрупный щебень. Вся процедура повторяется несколько раз, утрамбовывая один слой за другим до тех пор, пока высота подушки не достигнет 0, 3-0, 6 м. После чего до уровня земли оставшуюся часть заливают бетоном.

Далее необходимо установить опалубку на основе дощатых щитов. Сверху щиты должны быть соединены планками. После чего необходимо уложить слои толя либо рубероида. Именно такая технология возведения фундаментов обеспечит надежную гидроизоляцию.

При строительстве деревянных домов используются фундаментальные панели толщиной в 26 см. Для их изготовления используют специальные добавки, которые повышают гидроизоляционные свойства.

В таком фундаменте сразу устанавливаются панели для коммуникационных отверстий, дверных и оконных проемов. Современные технологии позволят создать панели любых размеров и конфигураций.

На площадях с высоким уровнем грунтовых вод сооружают плитные фундаменты. Для его возведения устанавливают железобетонную плиту, закрепленную арматурным каркасом. Но иногда при сооружении котлована для возведения фундамента можно столкнуться с проблемой «слабого грунта». Для таких грунтов используются свайные фундаменты, позволяющие возводить сооружение на деформируемых основаниях.

Различают два вида свайных фундаментов: висячие сваи (передача усилий через боковое сопротивление) и фундаменты стоечного типа: (работающие за счет опоры). Благодаря механизации установки свайного фундамента повысилась их эффективность, вследствие чего такого рода фундаменты только набирают популярность.

Мелкозаглубленное основание для кирпичного дома и есть ли отличия от других видов фундамента?

Фундаменты для кирпичного дома и жилых строений из других видов материала в принципе не отличаются по требованиям и устройству. Единственный нюанс — требуется укладка цокольного участка, поскольку практически в каждом частном доме обустраивается подвальное помещение.

У кирпичных домов есть два отрицательных качества:

1. Усадка. Кирпич работает на сжатие, поэтому хорошо выдерживает вертикальные нагрузки. Но нагрузки на изгиб и растяжение он не выдерживает. Поэтому при неравномерной усадке фундамента или частичном выпучивании кирпичные стены начинают разрушаться. Рекомендуется в качестве основы выбрать цельную плиту. Она равномерно распределит нагрузку, предотвратит смещение грунта с последующим износом стен.
2. Большой вес. Часто кирпичные постройки включают в расчет фундаментной конструкции. Специалисты производят расчет веса каждой отдельной стены, находят объем, а затем получают данные о плотности кирпичной кладки. Нагрузку кирпичного дома может выдержать только мощный фундамент. Им то и является основание из цельной плиты или цельномонолитный.

Если частные дома из легких строительных материалов могут спокойно существовать на ленточном и столбчато-свайном фундаменте, то для каменных лучше подбирать более серьезные основания.

Со всеми нагрузками и особенностями грунта может справиться цельномонолитное основание.

Гидроизоляция фундамента

Фундамент, заложенный на пучинистых и влажных грунтах, независимо от конструктивного решения подвержен коррозионному воздействию ливневых, паводковых, грунтовых и талых вод, а также влажного воздуха. В таком случае необходима гидроизоляция для его защиты от агрессивной среды и в первую очередь влаги. Повышенная влажность в доме, связанная с отсутствием или неправильно выполненной гидроизоляцией, снижает комфортность проживания.

Перед гидроизоляцией необходимо подготовить изолируемые поверхности: выровнять, очистить, просушить, прогрунтовать. Уровень грунтовых вод должен быть понижен не менее чем на 0,5 м от нижних отметок гидроизоляционных работ.

Основание должно быть ровным, без раковин и выбоин. Затирка поверхностей сборных железобетонных плит должна быть частичной, до 10 мм. Грунтовку наносят на подготовленную поверхность сплошным, равномерным слоем. Детали крепления оборудования, гильзы для пропуска коммуникаций (трубопроводов, кабелей и т. п.) должны быть установлены до устройства гидроизоляции.

Способы гидроизоляции фундамента:

• а — накладка;
• б — окраска;
• в — оклейка.

Различают три основных способа гидроизоляции:

• накладка (рис. а) — стены фундамента обтягивают различными водоотталкивающими и водонепроницаемыми материалами, например полиэтиленовыми профилированными листами. Их устанавливают двумя способами: либо с внутренней стороны опалубки перед заливкой раствора, либо с внешней стороны готового фундамента, фиксируя крепежной фурнитурой в бетон. В обоих случаях боковые края листов свариваются;
• окраска (рис. б) — гидроизоляционные составы, включая клеи, краски и мастики, наносят на обрабатываемую поверхность сплошным, равномерным слоем. Сюда же относят и железнение, когда в качестве водонепроницаемого слоя используется цементное молочко;
• оклейка (рис. в) — рулонные битумнополимерные, полимерные и полиэфирные материалы (гидростеклоизол, изопласт и др.) закрепляют на бетонные поверхности с помощью битумного праймера. Их наклеивают полотнищами внахлест с кромкой шириной от 30 до 40 мм. Кромки заваривают горячим воздухом температурой +200 °С или электропаяльником. Для изоляции швов и стыков используют полимерные герметики.

Столбчатые фундаменты

Поговорим о самых мало применяемых, не заслуженно забытых ленточных фундаментах.

Экономическая целесообразность, технологическая необходимость

Представляя собой заглубленные столбы под опоры углов и мест пересечения стен, столбчатый фундамент предоставляет не только единственную технологическую возможность обустройства фундамента, но и снижения стоимости работ. Стоимость фундамента в общей цене строительства дома – до 30 %. Столбчатый фундамент по сравнению с ленточным дешевле до 15 % и более.

Типичный пример нетрадиционного подхода: под каркасные летние домики отдыха 6 х 6 м установили сваи из половинок железнодорожных шпал, — удобно крепить опорную деревянную балку домика к шпале. Для надежности каждую шпалу проварили по 20 минут в битуме с соляркой. Стоит такой фундамент уже 18 лет, цена вопроса в сегодняшних ценах – 190 грн для одного домика, убедительно?

Пример капитального строительства. При проектировании дома 10 х 14 м в мергельных грунтах на склоне стоимость ленточного фундамента составляла 112 тыс. грн, при переходе на столбчатый — 78 тыс. грн, с гарантией устойчивости.

Способы монтажа фундаментов

Из названия понятно, что столбчатый фундамент — это столбики прочного материала, заглубленные ниже точки промерзания для надежного распределения нагрузки строения в земле. Выбор материала столбиков и технологии их установки определяет застройщик исходя из наличия и доступности материалов, финансовых возможностей. Рассмотрим подробнее проверенные временем варианты монтажа столбчатого фундамента.

Подготовительные работы

Правильно иметь проект, если нет – общие рекомендации. Места установки столбиков фундамента – по углам дома, в месте пересечения стен, т. , где наибольшие нагрузки. Ошибка в нанесении оси котлована, отклонения от соосности недопустима, при ошибке лучше переделать, пойдут трещины стен.

Расстояние между столбиками не более 2 м, заглубление – ниже точки промерзания (усреднённо 2 м). Важно соблюсти одинаковую глубину заложения столбиков, — контролируется аппаратными средствами по уровню.

Если в нижней части колодца под столбик обнаружен неплотный грунт – илистые или торфянистые грунты, необходимо кардинально пересмотреть тип фундамента, обратиться к специалистам, проектантам, геологоразведчикам.

Каменный, бутобетонный, кирпичный – принцип монтажа общий

В подготовленный колодец закладывается кладка на растворе, выгоняется до нулевой отметки. Самый простой способ, не требующий механизмов, можно обойтись без электроэнергии.

Сборные бетонные и железобетонные блоки

Способ монтажа фундамента,при котором применяются составные жб части: фундаментный башмак, подушка, блок, колонна. Применяется в промышленном строительстве.

Монолитные железобетонные

Наиболее востребованный тип столбчатого фундамента в индивидуальном строительстве. Рассмотрим его подробнее, применительно к реалиям жизни и примерам возведения. Самый простой способ: свариваем арматуру диаметром 12-20 мм, длинной 2,2 м между собой проволокой 4-6 мм для получения цилиндра из арматуры, по 5-8 арматуры в цилиндре.

Диаметр цилиндра на 10-15 см меньше диаметра ямобура – от 400 до 600 мм, который будет бурить ямки. В нижней части стакана привариваем центрирующие полукольца по диаметру бура. Загоняем на участок ямобур с миксером-бетономешалкой. Бур бурит 2-х метровые ямы, миксер следом заливает их бетоном (лучше через шлангу, заполняя снизу – вверх, не допуская обвала грунта в бетон).

В бетон вставляем арматуру, низ центруется сам, верх фиксируем растяжками к колышкам. Теоретически можно пробурить и залить за день 40 ямок, но за два дня это реально. Если грунт слабый, укрепляем стенки рубероидом, свернутым в кольцо и зафиксированный степлером.

Этот способ подразумевает и более экзотическое исполнение при наличии материалов. Если есть возможность достать асбестовые, канализационные, стальные трубы б/у, вы получите дополнительную прочность, используя прочность стенок. Особенно хорошо работают с бетоном асбестовые и керамические трубы, вставленные в ямки, стальная б/у только не допустит обвала грунта, быстро сгниёт.

О профессионализме

Столбчатый фундамент под жилой дом довольно сложное инженерное сооружение, предполагающий обязательный инженерный расчет на сдвиг,опрокидывание, сжатие.

Приведенные цифры усредненные, хоть и проверенные временем. Ошибки при возведении фундамента очень, очень чреваты и исправить их практически невозможно без ущерба для эстетики и функциональной эксплуатации дома.

Уважаемые застройщики не экономьте на расчетах фундамента, выиграете в строительстве дома!

Фундамент столбчатый

Устройство подвала в доме с ленточным фундаментом

Для ленточного фундамента с глубиной заложения более 0,5 м можно рассматривать вопрос об устройстве подвала. Сразу стоит отметить, что проект является далеко не бюджетным: возрастает объем земляных и бетонных работ, многократно увеличиваются трудозатраты.

Как правило, подвал делают под одним небольшим помещением в доме. В этом случае монолитная лента будет являться стенами подвала. Ее следует хорошо утеплить не только изнутри, но и снаружи.

В разрезе подвал под домом с ленточным фундаментом выглядит следующим образом:

Пол подвала заливается бетонной смесью с армокаркасом. Толщина пола — не менее 30 см. Оптимальный вариант — при помощи арматуры пола привязать его к ленте, образуя жесткую сцепку. В этом случае пол не просядет.

Вы можете задать свой вопрос нашему автору:

Виды фундаментов

Чтобы построить фундамент, нужно определиться с технологией его возведения. Различают следующие виды оснований для домов и различных сооружений:

Каждый вариант имеет свои конструктивные особенности, преимущества и недостатки. Чтобы выбрать, какой из них лучше, нужно проанализировать характеристики оснований с учетом параметров возводимого дома и особенностей грунта на участке.

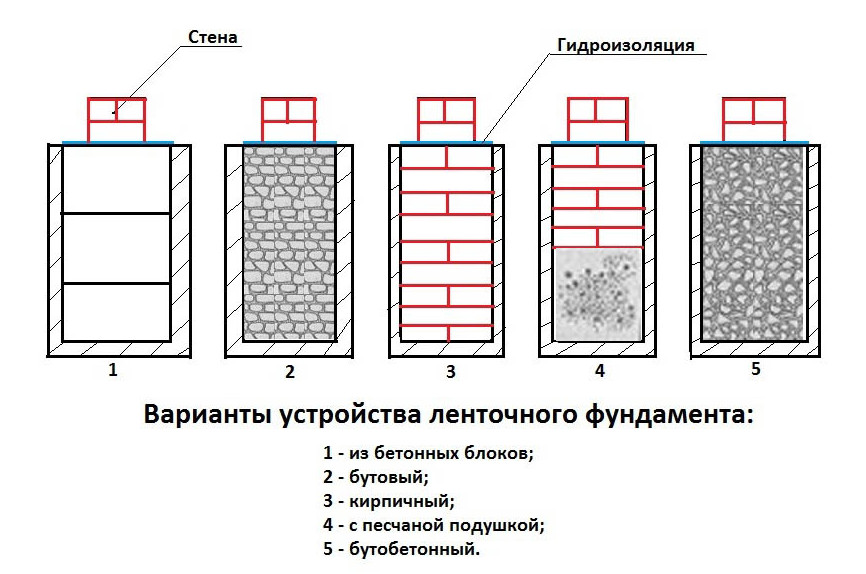

Ленточный

Представляет собой заглубленную в землю полосу определенной ширины и высоты из железобетона или типовых блоков, проложенную по периметру здания.

Такой вариант фундамента целесообразно использовать при строительстве своими руками одноэтажных или двухэтажных домов из кирпича или бетона или подземного гаража. Востребован он и при возведении объектов на участках со смешанным грунтом, где велика вероятность неравномерной осадки.

Ленточные основания отличаются простотой сооружения и высокой несущей способностью, но требуют наличия спецтехники для смешивания бетонного раствора и значительных материальных затрат.

Столбчатый

Строительство столбчатого фундамента своими руками заключается в установке опор по углам возводимого дома и в местах пересечения стен. Чтобы избежать горизонтального смещения и создать единую конструкцию, столбы соединяют обвязочными балками. Столбчатый фундамент лучше выбирать при строительстве легких зданий на неподверженных пучению грунтах.

Плитный

Основание в виде плиты используют при сооружении зданий выше двух этажей на слабых грунтах.

Монтаж монолитного фундамента своими руками выполняют на строительной площадке, заливая бетон класса В15 или В25 в предварительно подготовленную опалубку. Для увеличения прочности и повышения несущей способности основание армируют.

Монолитный фундамент не склонен к появлению деформаций и трещин, но отличается высокой стоимостью и трудоемкостью.

Свайный

Его сооружают с помощью свай, объединяя их ростверком. Такое основание сооружают на участках, где на большую глубину залегают рыхлые и слабые грунты. Установка свай позволяет закрепить фундамент в более прочных слоях и обеспечить правильное распределение нагрузки.

На подмываемых территориях и участках с илистым и просадочным грунтом нельзя возводить ленточный или столбчатый фундамент.
