Виды опалубки для ленточного фундамента и особенности ее монтажа

Разновидности опалубки

Существуют две основные классификации: по способу монтажа и по размещению опалубочных элементов в пространстве. По способу сборки опалубка делится на два вида:

1. Стационарная.

2. Съемная.

Стационарная или несъемная опалубка остается после заливки бетона на месте. Она выполняет роль защитного кожуха для фундамента. Опалубка съемного типа разбирается в конце работы. В финансовом отношении она получается дороже. Но за счет того, что материал съемной формы можно использовать дважды, а порой и трижды, денежные затраты окупаются. По второй классификации опалубка забора подразделяется на три вида:

1. Горизонтальная.

2. Вертикальная.

3. Наклонная.

Установка опалубки горизонтального типа оправдана в том случае, если нужен широкий фундамент. Вертикальный каркас монтируется для узкого забора. Опалубка из наклонных элементов востребована при оригинальном нестандартном дизайне забора.

Опалубка: что это такое? Условия сборки конструкции

Для того чтобы фундамент приобрел форму после заливки, используются различные материалы, из которых собирается опалубка. Чаще всего такие конструкции выполняются из древесины. Существуют и более современные варианты, которые конструируются из полимерных материалов, отличающихся высокими техническими характеристиками. Опалубка выполняет следующие функции:

• создает форму, необходимую для застывания бетонного основания;
• придает ровную текстуру поверхности;
• изолирует конструкцию от почвы (при необходимости).

При правильном монтировании опалубки, фундамент получится крепким и надежным

Для того чтобы дать ответ на вопрос о том, что такое опалубка, необходимо более детально ознакомиться с особенностями данной конструкции. Правильный монтаж опалубки требует соблюдения определенных условий.

В первую очередь необходимо подготовить грунт в том месте, где будет выполняться заливка основания будущей постройки. Он должен быть полностью очищен от мусора и посторонних примесей.

Опалубка фундамента состоит из отдельных элементов. В качестве формирующей основы используются щиты, изготовленные из древесины или другого подходящего материала. На внутренней стороне, которая будет соприкасаться с бетонным раствором, не должно быть никаких загрязнений. Поверхность должна быть максимально ровной. Это позволит минимизировать отделочные работы после демонтажа форм.

При монтаже опалубки особое внимание стоит уделить креплению отдельных составляющих между собой. От качества фиксаторных элементов зависит, насколько хорошо опалубка справится с формирующей функцией. Крепления, организованные неграмотно, могут стать причиной деформации бетона.

Опалубка для столбчатого фундамента (а также ленточного или монолитного) должна быть полностью герметичной. Только в этом случае возможна правильная формовка основания. Перед тем как приступить к монтажу опалубки, необходимо ознакомиться с возможными ее типами.

Съемная опалубка очень быстро демонтируется после застывания бетона

Типы опалубки

Когда каркас установлен в проектное положение, его заполняют бетонной смесью. После затвердевания смеси выполняют распалубливание.

Правильно устроенная опалубка должна быть прочной, устойчивой, сохранять форму под большими нагрузками, появляющимися в процессе монтажа фундамента.

Сквозь обшивку не должно просачиваться бетонное молоко, выделяющееся при трамбовке смеси. Если зазор в деревянной опалубке не превышает 3 мм, он сам затянется при разбухании досок. Зазоры шириной 5-10 мм следует закрыть паклей, а если щели еще шире, их закрывают рейками.

Поверхность щитов должна быть ровной. В противном случае фундамент может иметь такие дефекты, как раковины, наплывы, всевозможные деформации.

Независимо от типа все опалубки имеют стандартное устройство, следовательно, схожи между собой. Условно все виды опалубок классифицируют, как сборно-разборные и несъемные.

Монтаж опалубки — процесс трудоемкий и достаточно сложный. Тип ее выбирают заранее. Конструкция зависит от вида фундамента. Исходя из этого параметра, выбирают материалы, необходимые для строительства.

Несъемная опалубка

Это сборная конструкция, являющаяся частью фундамента и состоящая, как правило, из плит либо блоков из пенополистирола. Для обеспечения надежности их связывают посредством перемычек с замковыми пазами. Плиты имеют небольшой вес — всего около 1,5 кг.

Хорошее сцепление с бетоном происходит за счет пористости внутренней поверхности.

Конструкция эффективно обеспечивает защиту от внешних воздействий, грибков. Является гидро- и теплоизоляцией. Алгоритм монтажа следующий:

1. Элементы опалубки укладывают по аналогии с кирпичной кладкой.
2. Внутрь устанавливают арматурный каркас.
3. Заливают бетоном.

Опалубку из бетона выбирают, когда нужно получить усиленную конструкцию большой толщины. Чтобы ее изготовить, нужна пара бетонных относительно тонких плит.

Соединяют их посредством металлических перемычек. За счет неровности внутренних стенок плит улучшается сцепление с бетонным раствором. После заливки смеси к перемычкам крепят арматуру. В итоге получается монолитная конструкция.

Преимуществом решения является небольшой расход бетона, прочность конструкции. Недостаток — высокая стоимость, большой вес материала, необходимость в привлечении дополнительных рабочих рук.

Для столбчатого фундамента в качестве несъемной опалубки часто применяют трубы асбестовые либо металлические. Положительный момент — небольшой объем земляных работ, поскольку пространства для демонтажа не требуется.

Особенности деревянной стационарной опалубки

Такая опалубка используется один раз. Целесообразность применения обусловлена необходимостью изготовления сооружений сложной формы. По окончании работ ее обычно утилизируют. Устроено она просто, легко монтируется.

Основные ее элементы — деревянные щиты, которые собирают из досок. Из бруса выполняют ребра жесткости, соединительные элементы. При сборке опалубки для фундамента все детали закрепляют посредством подкосов, стяжек, скруток из проволоки. Этот вид опалубки очень популярен в частном строительстве.

При устройстве прямоугольного ступенчатого фундамента высотой 0,5-0,75 м применяют щиты равные по высоте соответствующему параметру основания дома. Внутренний размер опалубки идентичен ширине фундамента. Устанавливают последний размер путем натяжки шнуров по дну траншеи.

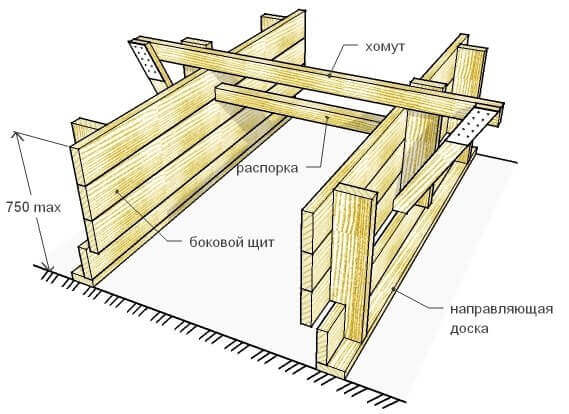

Для фиксации щитов применяют распорки и хомуты. Первые — изнутри, вторые — снаружи. Хомуты можно заменить колышками, подкосами либо распорками с упором в стенки траншеи.

Начинают процесс с монтажа направляющих досок. Закрепив их кольями, проверив правильность установки, размещают щиты по одной стороне фундамента. Плоскость щитов должна совпадать с кромкой доски. По вертикали их крепят раскосами.

Далее приступают к установке щитов с другой стороны фундамента. В проектном положении фиксируют распорками. После устанавливают временные добавочные распорки, хомуты.

Смешанный вариант опалубки

Иногда возникает необходимость в устройстве комбинированной опалубки, когда в конструкции присутствуют как съемные, так и несъемные элементы. Специалисты рекомендуют выбирать такой вариант в случае возведения сооружения на сыпучих грунтах.

В конструкции присутствует наружный и внутренний слой. Внешнюю сторону устраивают из досок, а внутреннюю — из полимерного материала. Крепят внутреннюю сторону к грунту 200 мм гвоздями.

Пенополистирол с деревом соединяют саморезами. Конструкция защищает фундамент не только с торцов, но в районе подошвы. Если пенополистирольные блоки необходимо крепить на всю глубину, необходимо заранее вставить в них дюбели для фиксации на бетонной поверхности.

Виды съемной опалубки

Благодаря простоте реализации и экономичности, разборная опалубка популярна среди строителей и используется уже десятилетиями. Раньше материалом для съемной опалубки служили исключительно деревянные доски и щиты. В настоящее время круг используемых материалов значительно расширился и теперь для изготовления съемной опалубки используется влагостойкая фанера, OSB-плита, ДСП и металлические щиты.

Так как материалы съемной опалубки предназначены для многократного использования, при сборке и разборке следует минимизировать повреждения разборных щитов.

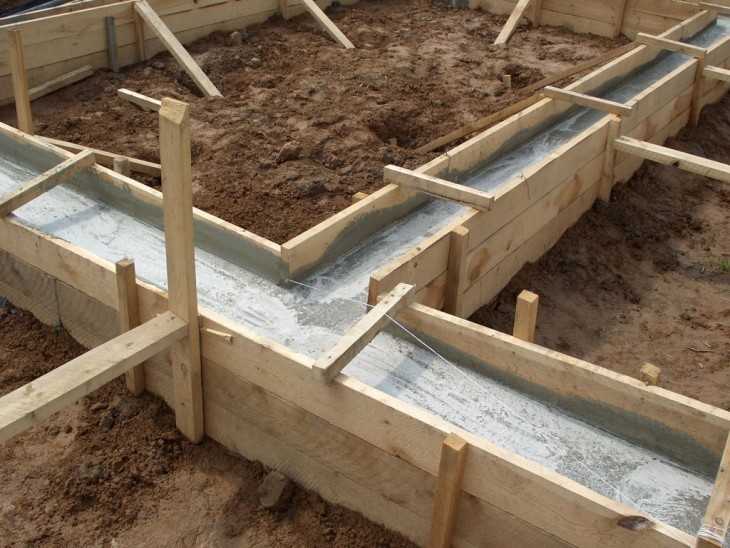

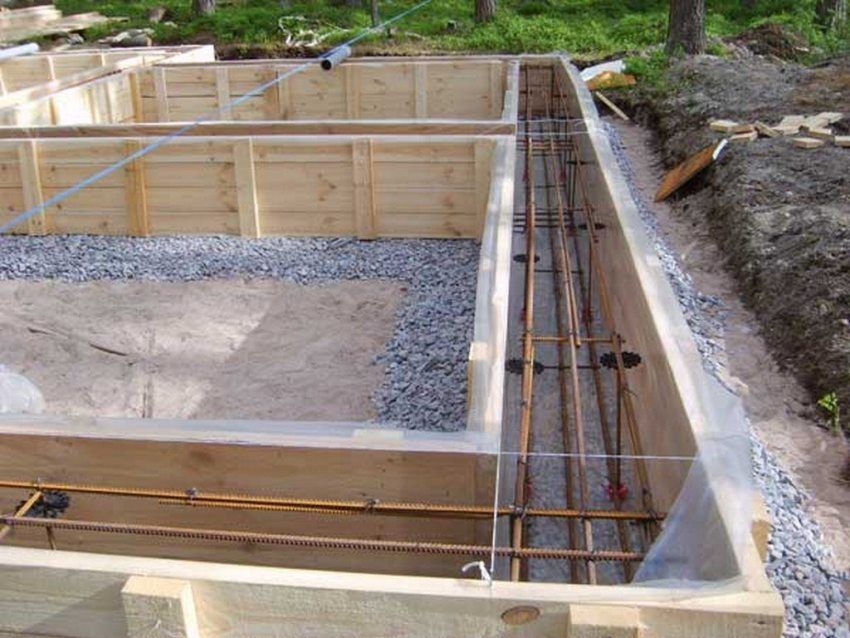

Дощатая опалубка

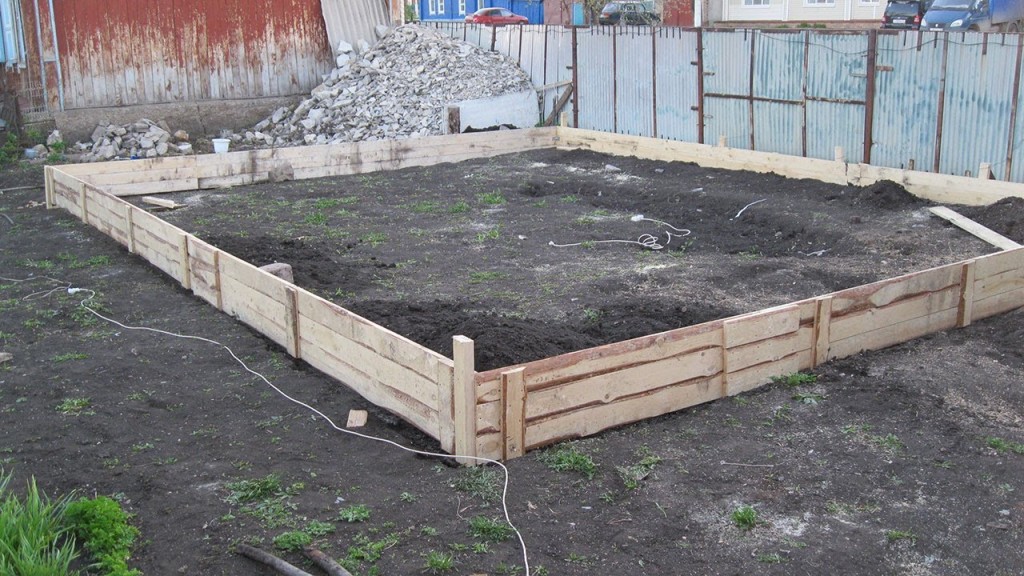

Съемная опалубка из доски

Доски и дощатые щиты – самые популярные и доступные материалы и из них легко соорудить съемную опалубку своими руками. Чтобы бетонные стенки монолитного фундамента были ровными и гладкими, для устройства ограждающей конструкции применяется обрезная доска «щелевка» толщиной 25 мм. Ширина доски может быть любой, этот параметр не имеет особого значения, однако существует закономерность: чем шире доска, тем больше вероятность проявления трещин в ее массиве. Самым подходящим вариантом будет доска с шириной от 200 до 300 мм.

Для досок и щитов опалубки подойдет любая древесина, которая есть в данной местности, но обычно используется древесина хвойных пород. Цена – это главное достоинство дощатой опалубки при условии, что сборку и разборку будет выполнять сам застройщик. К недостаткам дощатого ограждения можно отнести большую трудоемкость и продолжительность на сборку и разборку.

Опалубка из плитных материалов

Опалубка из фанеры

Следующими по популярности материалами для разборной опалубки считаются влагостойкая фанера, OSB-плита и ДСП. Все эти материала относятся к категории плитных и на сегодняшний день это замечательная альтернатива классической древесине. Изготовление съемной опалубки из плитных материалов позволяет быстро соорудить оградительную конструкцию буквально за считанные часы. Соединительными элементами щитов из фанеры служат деревянные брусья сечением 40 мм х40 мм. Соединять плитные щиты удобно с помощью саморезов по дереву. Среди строителей наиболее популярна ламинированная фанера из-за ее водостойкости и способности многократного использования.

Разборная опалубка для фундаментов из ламинированной фанеры способна выдержать почти сотню циклов заливки бетонной смеси.

Опалубка из металлических съемных щитов

Стальная и алюминиевая съемная опалубка

Можно применять для съемной опалубки стальные или алюминиевые щиты. Такой вид материалов дает идеальную боковую бетонную поверхность фундамента. При креплении металлические листы крепятся на специальные кронштейны и винты. Стоимость такого вида конструкции ограждения монолитного фундамента недешевая и целесообразно брать подобный материал для опалубки в аренду в строительных управлениях.

Расчет опалубки

Правильно проведённый расчет опалубочной системы позволяет заранее выяснить, какое количество материалов необходимо использовать. В частном строительстве, чаще всего, применяют древесные материалы, например:

• доски обрезные длиной от 4 до 6 метров и толщиной от 25 до 50 мм;
• брус деревянный сечением 50 на 50 или 100 на 100.

Приведем пример расчета количества досок для постройки опалубки частного дома. Имеются данные:

• необходимо построить фундамент прямоугольной формы длиной 10 метров и шириной 8 метров;
• высота стенок по проекту составляет 1,2 метра;
• толщина отливаемой плиты равна 30 см.

Проводим расчеты:

• сначала вычислим периметр будущего здания или общую протяженность ленточного фундамента. В нашем примере он составит: 8 х 2 + 10 х 2 = 36 метров;
• поскольку при сооружении опалубочных форм щиты устанавливают с двух сторон, то полученное значение периметра нужно удвоить – 36 х 2 = 72 метра;
• общая площадь вычисляется путем умножения удвоенного периметра на высоту отливаемой конструкции. В нашем примере – 72 х 1,2 = 86,4 м2;
• к примеру, планируется применять доску шириной 0,025 метра шириной. Значит, на изготовление щитов должно уйти следующее количество досок: 86,4 х 0,025 = 2,16 м3;
• расход бруса, как правило, составляет около 30% от кубатуры досок. В нашем примере: 2,16 х 0,3 = 0,648 м3;
• расход на крепеж и потери составляем 10% от основного, то есть, 2,16 х 0,1 = 0,216 м3.

Таким образом, с учетом неизбежного образования отходов следует закупить:

• обрезной доски шириной 25 мм – 2,376 кубометра;
• бруса – 0,648 кубометр.

Кроме того, потребуется покупка крепежа. В частности:

• стяжек для щитов длиной 40 см из расчета 1 шпилька на каждые два метра периметра. В нашем примере – 36 : 2 = 18 штук;
• для каждой шпильки необходимо приобрести защитную трубку из ПВХ и по два фиксатора-конуса;
• проволока для выполнения стяжек длиной 10 метров.

Совет! Для расчета расхода материала можно воспользоваться специальными калькуляторами, их можно использовать в режиме он-лайн.

Несъемная опалубка

Из ее названия становиться ясно основное отличие. Несъемные опалубки после заливки бетона и его затвердевания не снимаются и остаются неотъемлемой частью конструкции. В качестве материала для такого решения используют различные теплоизоляционные материалы, достаточно прочные для того, чтобы выдержать давление бетона в момент заливки и с низкой теплопроводностью, чем дополняют монолитную бетонную конструкцию, которая достаточно легко пропускает тепло и холод. В итоге получается стена с несколькими слоями, в которых бетон отвечает за надежность и прочность конструкции, а теплоизоляционный материал удерживает тепло и не допускает проникновения холода вовнутрь конструкции. Также такой способ обеспечивает более надежную защиту бетона от влияния внешних факторов, таких как влага.

Кроме этого могут применяться различные готовые панели из облицовочного материала, которые формируют опалубку для стен. Они также остаются частью конструкции и обеспечивают надлежащий внешний вид результата.

Для формирования несъемной опалубки своими руками в частном строительстве интерес представляет именно вариант использования блоков из теплоизоляционных материалов.

Пример несъемной опалубки

Из чего формируют несъемную опалубку?

В качестве материала для несъемной опалубки используются готовые блоки из пенополистирола или арболита.

Арболит – это материал, изготавливаемый путем смешивания деревянной щепы с цементным раствором и формирование их него специальных полых блоков.

Важно понимать: Пенополистирол – великолепный материал для утепления, однако он все же выделяет вредные вещества в процессе эксплуатации. Тем самым налагается ограничение, согласно которому не следует возводить опалубку из пенополистирола для жилых помещений. С этой задачей лучше справятся блоки из арболита.

Формирование несъемной конструкции

Процесс формирования стен и опалубки для заливки бетона с использованием несъемных конструкций достаточно прост. Для этого укладываются блоки пенополистирола или арболита в виде требуемой стены. Блоки соединяются друг с другом с помощью специальных замков, предусмотренных на них. Во многом процесс схож с сухой укладкой кирпичной стены, только без необходимой перевязки, то есть блоки размещаются ровными рядами один над другим.

Современные блоки для несъемной опалубки

Для качественной заливки и утрамбовки бетона блоки укладываются по несколько рядов, армируются и заливаются бетоном, который уплотняется и утрамбовывается. После этого приступают к укладке следующих нескольких рядов, и так далее.

В специальные пазы и непосредственно в пустоты блоков вставляется арматура, которая придаст всей конструкции дополнительной жесткости и предотвратит разрушение и растрескивание бетона. После этого останется лишь залить бетон.

Несъемная опалубка применяется для возведения стен для зданий с малой этажностью или для формирования стен в составе каркасных сооружений. В качестве материала для фундамента такой вариант подойдет лишь при малых результирующих нагрузках.

Рекомендации специалиста.

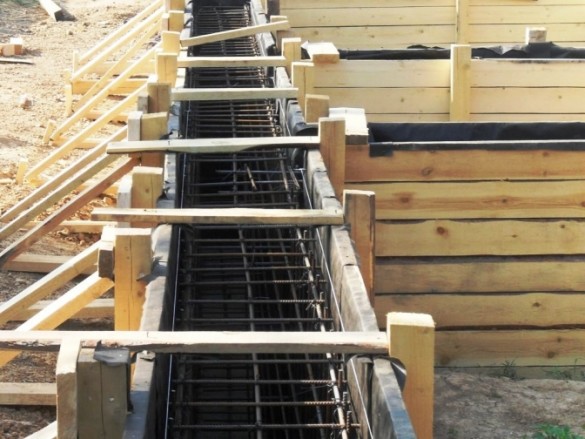

Доска опалубки ленточного фундамента.

Если вы серьезно задумались над вопросом о том, как правильно сделать опалубку для ленточного фундамента, то нужно учесть, что при креплении могут быть использованы и шурупы, что является наиболее распространенным вариантом. Выделяя особенность шурупов, можно сказать, что их использование предполагает проведение нарезки резьбы в древесине, это крепление считается наиболее удачным для установки опалубки.

Если вы задумались над тем, как правильно сделать опалубку для фундамента, то необходимо помнить об обустройстве песчаной подготовки, ее нужно образовывать так, чтобы толщина была равна 150 мм.

Назначение опалубки для фундамента

Опалубка для фундамента представляет собой коробчатую конструкцию, состоящую из щитовых ограждений и креплений в виде продольных и поперечных распорок и угловых упоров. Ее основным назначением является придание бетонному основанию предусмотренной строительным проектом формы.

Опалубка необходима для того, чтобы построить фундамент любого типа, но самых больших размеров она достигает при обустройстве ленточных оснований. Конструкция должна иметь достаточную упругость и прочность, чтобы выдержать давление заливаемого в нее бетонного раствора. По этой причине строительные материалы для ее сборки выбираются с учетом обозначенных характеристик.

Независимо от того, какой тип опалубки мы применяем, основание для дома следует армировать. Читайте в отдельной статье «Какая арматура нужна для обустройства ленточного фундамента дома: виды, марка и диаметр».

Конструкция предназначена для того, чтобы не позволять жидкому материалу растекаться. Благодаря ограниченному пространству, бетон сохраняет заданную геометрию и положение в пространстве, равномерно высыхает и приобретает требуемую прочность.

Основные требования к опалубке для ленточного фундамента:

• высокая прочность, сопротивляемость давлению жидкой смеси внутри заданного объема и внешним воздействиям;
• стабильность размеров внутреннего пространства (геометрии будущих элементов основания);
• возможность беспрепятственной заливке жидкой смеси в форму, армирования монолитного фундамента.

Технические требования к опалубке собраны в ГОСТ 52085-2003, но они относятся к промышленно применяемым вспомогательным конструкциям. Для самостоятельного устройства опалубки обязательно соблюдение только основных условий.

Чем крепить пленку

Изнутри конструкции перед бетонированием выстилается прочная полиэтиленовая пленка для опалубки, которую необходимо закрепить степлером. Возведение лучше вести на саморезы. В этом случае её можно легко разобрать, сведя повреждения опалубочных досок к минимуму.

Я после разборки опалубки доску 30х120 мм пустил на обрешётку. Перед этим очистил поверхность досок от степлерных скоб. Главное – разбирать всё аккуратно.

У меня крыша дома собрана из доски 40-ки, оставшейся после заливки и демонтажа опалубки. Я ее заранее перед заливанием закрыл плёнкой, доски, торчащие по углам, не пилил, всё собирал на саморезы. После разборки доски были как новые!

Материалы, применяемые для изготовления

Любой строитель должен знать, как сделать опалубку для фундамента качественно. Для возведения конструкции можно использовать древесину. Данный материал прочный и экологически чистый. Самая надежная – это опалубка, изготовленная из лиственных пород, которые обладают всеми прочностными характеристиками. При этом необходимо, чтобы доска была толщиной не менее 40 мм. Следует знать – чем она шире, тем больше вероятности образования трещин. Если между досками щитов обнаружены щели до 3 мм, перед монтажом их нужно смочить водой. Когда щиты разбухнут, щели исчезнут. Просветы до 10 мм забейте паклей, а для дыр более 10 мм используйте деревянные рейки. Для сооружения опалубок не следует применять сухие материалы. Они будут слишком быстро впитывать воду, что способствует потере прочности бетона.

Кроме досок можно использовать фанерные листы. Это тоже неплохой вариант для конструкции. Как сделать опалубку для фундамента из фанеры – вопрос, часто интересующий будущих собственников домов. Ее можно возвести самостоятельно, так как для сооружения не требуется специальных технологий. Придерживаясь необходимых размеров, листы фанеры крепят между собой стальными уголками при помощи саморезов. Данная конструкция легко деформируется, поэтому закреплять ее нужно стяжками, устанавливая их через 55 см, в 25 см от верха. Для надежности ее стоит укрепить металлическим каркасом.

Наиболее качественная – опалубка, материалом для изготовления каркаса которой является алюминий или сталь. Она имеет высокий уровень прочности, благодаря которому ее можно применять неоднократно. Конструкция легко монтируется и демонтируется.

Как сделать опалубку для фундамента дома из пенополистирола? Этот современный материал используют для сооружения несъемной конструкции, которая является составной частью основания дома. Пенополистирол удобен при строительстве контура, так как может иметь различные формы, хорошо удерживает тепло, устойчив к влаге. Благодаря качествам данного материала, построенный из него фундамент имеет ровную поверхность, защищен от конденсата и плесени.

Избранные статьи

Как правильно варить кролика

Ура! Лето! Приложение Как варить кролика Обработка кролика перед варкой далее.

Как правильно оформить совместительство

Как правильно оформить работника по совместительству Убедившись, далее.

Правильно питаться повышенной кислотности

Как правильно питаться при повышенной кислотности далее.

Футбол наверное самый далее.

Как правильно питаться перенесшим ишемическую транзиторную атаку

Транзиторная ишемическая атака Головной мозг является своеобразным управляющим центром далее.

Как правильно варить макароны рожки для рыбалкиКак правильно сделать ставку на футбол

1 Декабрь 2008 — admin Как далее.

Расчет материала

Если планируется закупать доски для опалубки, то потребуются данные двух параметров, периметра фундамента и его высоты:

• длину периметра, умноженного на 2 (так как опалубка имеет 2 стенки) следует разделить на длину материала (стандартная длина доски – 6 м, но могут быть изделия и другой длины);
• высоту фундамента надо разделить на ширину досок, которая, в среднем, равняется 0,1-0,15 м;
• полученные результаты умножаются для получения необходимого количества досок, зная которое и также количество их в одном кубометре (в зависимости от толщины, длины и ширины материала в 1 м³ может быть от 42 до 64 единиц).

Имея информацию о нужном количестве кубов и зная цену одного, можно посчитать затраты. Cредняя цена 1 м³ необрезанной доски – приблизительно 3500-4500 рублей. Но для опалубки также потребуется брус, 1 м³ которого стоит от 5000 до 8000 рублей, а далее общие затраты увеличатся за счет стоимости арматуры, соединений, гвоздей и т.д., песка и гравия для засыпки, гидроизоляционных материалов. Дополнительно расходы увеличатся также за счет покупки необходимого инструмента.

Если задуматься об аренде опалубки, то ее стоимость составляет, в зависимости от вида, около 500-800 рублей в месяц за 1 м². Но и в этом случае необходимость в дополнительных затратах на приобретение гидроизоляции, песка и графия, а также некоторых других материалов остается. А если выбор остановлен на несъемном варианте опалубки, то ее расчет правильнее доверить специалисту, который выполнит его на основании проекта, с учетом всех нюансов и расчетных данных.

Дом из несъемной опалубки: отделка

Защита пенополистирола от негативных воздействий и улучшение внешнего вида стен возможна несколькими материалами. Так как идеальная геометрия не требует больших исправлений, то для выполнения работ не потребуется большое количество штукатурки или шпаклевки.

Чаще всего используют стекловолоконную либо металлическую сетку. Их фиксируют клеевым составом, слегка сжимают в него. После схватывания клея поверхности закрывают слоем шпаклевки либо декоративной штукатурки. Такие надежные стены способны удержать и тяжелые материала — камень, клинкерную плитку, фасадные панели, сайдинг из металла или винила. Некоторые владельцы используют кирпич, однако в этом случае, нужна предварительная подготовка для надежного крепления к стене. До заливки стен через опалубку делают выпуски из проволоки-нержавейки. Расстояние между ними равняется 5 рядам кирпичной кладки.

Гипсокартон — первый черновой материал для внутренней отделки стен дома. Листы приклеивают специальным клеем, либо крепят саморезами на каркас из профиля, вмонтированного в бетонную часть стены. На гипсокартонную поверхность наносят грунтовку, а на нее — декоративную штукатурку, краску, обои и т. д. Пенополистирол с приклеенной сеткой хорошо держит керамическую плитку и пластиковые панели.

Заливка фундамента

Чтобы ответить на вопрос, как сделать опалубку для фундамента, необходимо также рассмотреть процесс заливки бетонной смеси. Заливка осуществляется, когда уже смонтированы щиты и уложена арматура. После укладки бетона, выполняют его уплотнение. Особое внимание стоит уделить местам соприкосновения с опалубкой. Если провести работы не правильно, возможно образование пор, которые снизят несущую способность.

Одним из самых важных вопросов при устройстве монолитных фундаментов является вопрос, когда снимать опалубку. Чтобы правильно на него ответить, необходимо обратить внимание на сроки набора прочности бетоном. Полную прочность он набирает четыре 4 недели после заливки, а достаточную для того, чтобы снимать опалубку через 2. Отсюда можно сформулировать ответ: снимать опалубку из любых материалов для любого типа монолитного фундамента можно не раньше, чем через 14 дней. Но при возможности лучше дождаться полного затвердевания бетона.

Устройство монолитного фундамента способно избавить будущего владельца дома от решения таких вопросов, как транспортировка и складирование сборных элементов, необходимость в использовании сложной спецтехники.

Когда опалубка под фундамент подобрана грамотно, возведение фундаментов возможно в кратчайшие сроки и с минимальными затратами. Важно лишь надежно закрепить щиты опалубки и снимать ее не раньше, чем бетон наберет необходимую прочность.

Руководство по выставлению опалубки по уровню

Опалубка для фундамента – каркасно-щитовая форма, в которую заливается смесь для создания бетонной ленты или плиты. От правильности установки щитовой конструкции зависят геометрические параметры, пропорции, внешний вид надземной части основания дома. Если выставить с помощью уровня, сделав грани строго горизонтальными и вертикальными, это позволит в дальнейшем избежать деформаций при усадке. Процедура выравнивания проводится на местности с любым рельефом – особенно это важно на участках с уклоном и косогорах.

Технология и способы выравнивания

Чтобы получить прочный каркас для заливки бетона, понадобится пиломатериал разного сечения: обрезная доска 100х25 и 150х30 мм для щитов, брус 100х50 мм для подпорок и вертикальных стоек. Прежде чем монтировать щитовую конструкцию, тщательно очищают и планируют (выравнивают) с помощью лопат вырытый под фундамент котлован. Затем поэтапно выполняется:

• выставление вертикальных стоек с интервалом 0,8-1,0 м,
• формирование каркаса – зашивка внутренних стенок досками с применением саморезов по дереву,
• подпорка щитов брусками с шагом 0,6-0,7 м.

Если стенки выше 0,9 м, их стягивают металлическими шпильками во избежание деформирования конструкции из-за высокого давления бетонной смеси.

Чтобы выставить опалубку по уровню, выбирается какая-либо технологическая схема из двух предложенных далее.

1. Выше фундамента. Щиты завышают на несколько сантиметров, затем прямо на них маркером (используя водяной или лазерный уровень) наносят метки, соответствующие высоте заливки бетона.

2. Выставление каркаса «под ноль». В этом случае сначала отмечают высоту фундамента, натягивают леску или шнуры. Ориентируясь на них, ставят щиты, которые спиливают по прочерченным вдоль лески линиям. Залитый бетон уплотняют арматурным прутком и выглаживают правилом, опирающимся на стенки щитов.

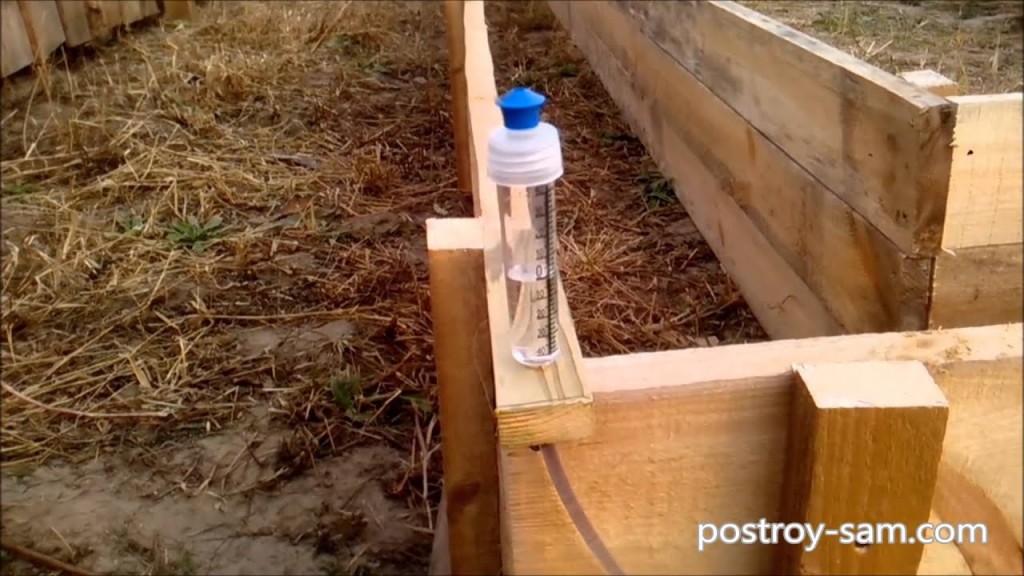

Чтобы выставить опалубку, используют водяной или лазерный уровень.

• Водяной. Разметку начинают с поиска самой нижней точки. К ней прикладывают прозрачную емкость уровня, отмечают риской высоту жидкости. С помощью второй колбы помечают остальные колышки. По меткам проводят линии, вдоль которых натягивают леску.
• Лазерный. Прибор находит горизонталь благодаря самовыравнивающемуся механизму. Уровень выставляют на штативе, устраняют все препятствия перед лазерным лучом. При необходимости нивелир настраивают вмонтированным пузырьковым уровнем. В процессе работы соблюдают указанное в инструкции расстояние от прибора до объектов.

Как сделать опалубку своими руками

При возведении здания можно заказать изготовление щитов на фирме, в цеху или на заводе. Вы выдаете чертеж, оговариваете строение и габариты фундамента, оплачиваете материалы и работу. Вам привозят элементы конструкции на место и собирают их в готовый к заливке каркас. Быстро, просто, но дорого.

Больше времени, но меньше денег уйдет на изготовление опалубки своими руками. При наличии хотя бы минимума навыков работы с молотком и пилой можно справиться даже в одиночку.

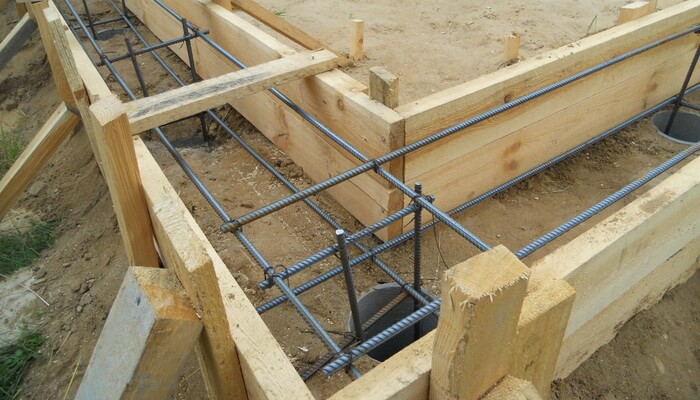

Самый распространенный вариант  — изготовление каркаса из досок для ленточного фундамента. На нем и остановимся. Хотя большая часть работ ничем не отличается и при использовании других материалов. Важно понять принцип и последовательность действий.

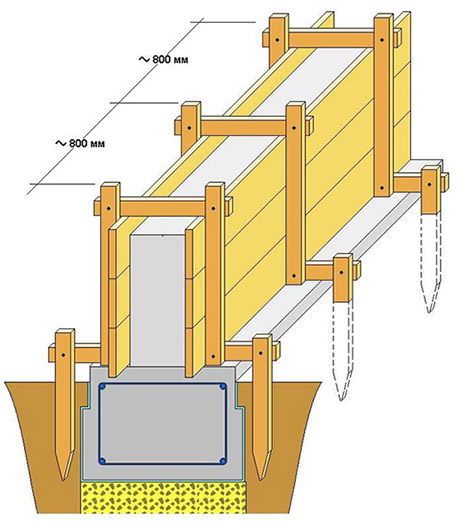

Схемы устройства опалубки из досок высотой 200 мм и 500 мм

До начала сборки опалубки нужно вырыть котлован или траншею — зависит от того, с подвалом будет здание или без. Если подвала, нет, роют траншеи, которые повторяют план дома.

На дно траншей или готового котлована насыпают подсыпку. Обычно она должна быть шире будущего фундамента сантиметров на 20. Ее высота и состав зависит от типа грунта и высоты грунтовых вод. Чаще всего подушка — это песок или щебень с песком. Слои тщательно утрамбовываются, до  состояния высокой плотности (не должен оставаться след от ноги).

Песчано-гравийная подсыпка хороша только на песчаных и супесчаных грунтах. Тогда она нормально отводит воду. Для других случаев нормально работать будет только тщательно утрамбованная глина.

На следующем этапе по углам и в местах пересечения со стенами выставляют колышки. Их располагают с таким расчетом, что они будут находиться снаружи каркаса. Затем они связываются шпагатом (бечевка должна находится на внутренней поверхности колышков). При этом необходимо следить, чтобы не было отклонений, и линии были ровными. Для этого удобнее использовать строительный уровень или лазерный нивелир.

Далее есть два способа действий.

Первый  способ

Недалеко от котлована сбивать щиты опалубки из досок и брусков. Все бруски делать чуть выше верхнего края досок. Три бруска — два с краю и  один посередине — сделать значительно длиннее вниз, нижнюю часть заточить. Эти поперечные планки располагают приблизительно на каждом метре. Если доски у вас трехметровые — это и будет всего три поперечины, ну а если шестиметровые, то по краям и посередине будет длинные бруски, а между ними по одному короткому.

Схема дощатой опалубки со ступенькой

Собранный щит устанавливать по разметке шнуром, забивая заточенные бруски в землю. Иногда по периметру между столбиками набивают направляющую доску, выравнивают ее. Щиты потом нижним краем вплотную прикладываются к доске, и закрепляются. Так проще выставлять их в вертикальной плоскости.

Из таких готовых щитов набрать нужную геометрию. Выровнять их по вертикали и горизонтали при помощи уровня. Скрепить между собой  планками, установить упоры и раскосы. К это выглядит, смотрите в видео. Фундамент  мелокозаглубленный: сооружение небольшое и грунты песчаные.

Если мелкозаглубленный фундамент — не ваш вариант, придется копать глубокую и широкую траншею. Должно быть место, чтобы можно было установить и укрепить щиты. А это как минимум — полметра с каждой стороны. Объем земляных работ получается большой.

Если грунты склонные к пучению — это к лучшему: вынутый грунт вывозят, на его место засыпают песок, трамбуют, сверху делают отмостку. Таким образом решается проблема с возможным разрушением фундамента при подвижках грунтов.

Второй способ

С одной стороны он более сложен в исполнении, но с другой, можно обойтись минимумом земляных работ. В этом случае траншея копается ровно в размер фундамента. По ее краям устанавливаются столбики-маяки. Между ними натягиваются шнурки. Потом собирается каркас, который служит основой для сборки щитов прямо на месте. Объяснить это словами непросто, смотрите технологию в видео.

Как потратить меньше

На изготовление опалубки для ленточного фундамента уходит много материала: щиты формируют всю ленту с двух сторон. При большой глубине расход очень большой. Сразу скажем: есть возможность сэкономить. Изготовить только часть опалубки и  заливать не все в один день, а частями. Несмотря на распространенное мнение, на прочности фундамента это почти не отразится (если знать секреты), а сэкономить  можно прилично. Делить фундамент можно или по горизонтали, или по вертикали.

Заливка слоями

При большой глубине заложения выгоднее делать заливку частями по горизонтали (слоями). Например, требуемая глубина 1,4 м. Можно разбить заливку на два или три этапа. При двух этапах потребуется сделать щиты высотой 0,8-0,85 м, при трех — 50-55 см.

Если фундамент имеет большую глубину залегания, его можно заливать двумя-тремя частями, разделив по вертикали на примерно равные доли

Порядок работ такой:

• Выставляется опалубка из сделанных коротких щитов, вяжется арматура на весь требуемый объем.
• Заливается бетон по высоте сделанной опалубки.
• Через 7-8 часов после заливки нужно будет мастерком снять верхний слой со всей поверхности ленты. При вибрировании бетона цементное молочко поднимается вверх. Застывая, оно становится хрупким и ломким. Именно этот слой и нужно будет удалить. В результате поверхность получится неровной и шершавой, а это улучшит сцепление (адгезию) со следующим слоем бетона.
• При температуре 20°C, через три дня опалубку можно снимать, очищать щиты и крепить их выше. Снимая щиты, вынимаете шпильки. Трубки можно оставить в бетоне. Они уже стали частью монолита. Иногда их вынимают, а отверстия заполняют раствором.
• Выставляете опалубку выше и снова заливаете.

  Щит просто устанавливается на уже «схватившийся» бетон, и упирается в края траншеи, но уже на другом уровне

При установке второго (и третьего, если надо) яруса щиты немного находят на уже залитый участок, охватывая ленту с боков. Стопором и упором при этом служит обычно нижний ряд шпилек. Потому при их монтаже, ставьте их все на одном уровне от нижнего края щитов.

Арматура уже связана, внутренние шпильки нарезаны. Остается только поставить другие трубки вернуть на место шпильки и поставить наружные упоры и раскосы. Времени на установку следующего слоя опалубки уходит уже не так много.

Почему такой способ не повлияет на прочность фундамента? Потому что при расчете прочность бетона в расчет не берется. Она идет в «запас». К тому же нагрузка в ленточных фундаментах распределяется вдоль длинной стороны. А в длину у нас разрывов нет.  Так что фундамент будет стоять долго.

Второй способ — разбивка плана по вертикали. Фундамент можно разделить на две или три части. Только нужно делить не ровно «по линии», а разнести стыки на некоторое расстояние.

В выбранной для установки части здания устанавливаете опалубку  с «заглушками» в тех местах, где заканчивается устанавливаемая часть. Внутри установленной части вяжете арматурный каркас. При этом прутки продольной арматуры должны выходить за пределы опалубки не менее чем на 50 диаметров используемой арматуры.

Одна важная деталь: разбивая план дома по частям, делайте так, чтобы заканчивались заливаемые в этот период «куски» на разном уровне (см на картинке).

Второй способ — разделить план на несколько участков (на рисунке они отмечены разными цветами)

Заливаете собранный участок бетоном. Как и в предыдущем методе, через 7*8 часов нужно будет оббить раствор, но уже на вертикальных поверхностях. Берете молоток и сняв боковину-заглушку, оббиваете цементно-песчаный раствор до щебенки (возле опалубки будет, скорее всего, слой раствора без заполнителя). В результате поверхность будет щербатой, что хорошо для сцепления со следующей порцией раствора.

Эти методы смело можно использовать в частном строительстве: они практикуются при возведении монолитных многоэтажных домов, а там рабочие нагрузки на бетонные стены и фундамент несравнимо больше.

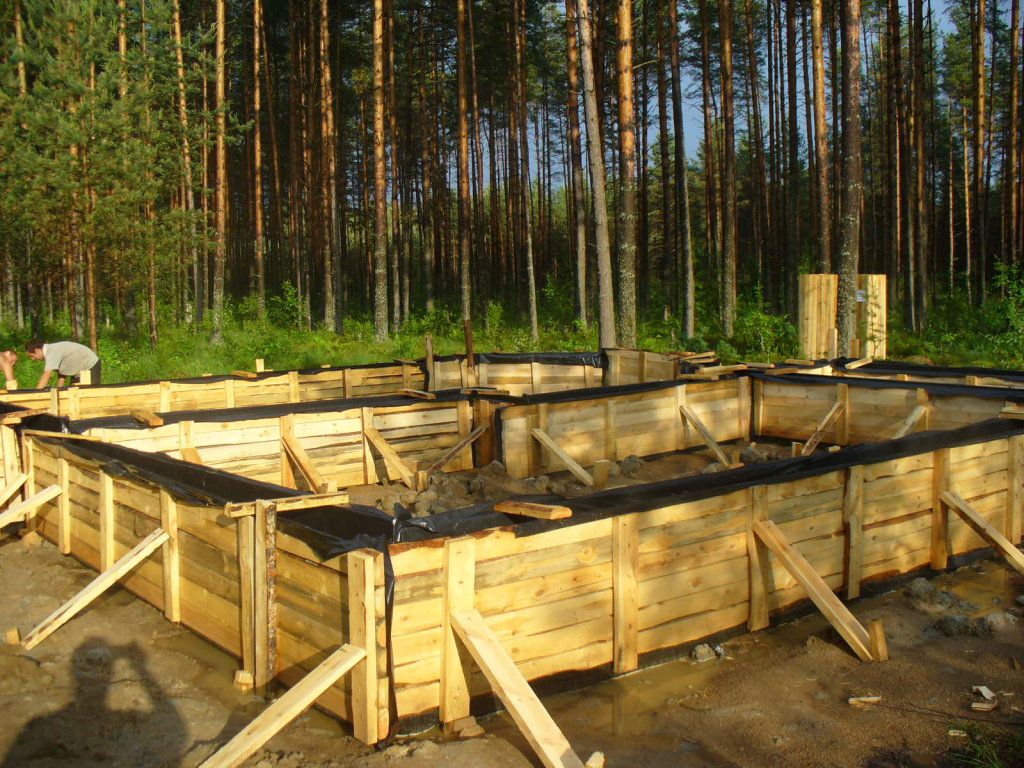

никакое зерно «не берет». Так вот, чтобы древесина (и фанера, если неламинированная) осталась пригодной, лицевую часть щитов  обтягивают плотной пленкой. Ее крепят строительным степлером и скобами. Если она повредится, замена занимает совсем немного времени. Усовершенствованная таким способом опалубка дает почти идеально ровную поверхность фундамента, что облегчает последующие работы по гидро- и тепло- изоляции.

Фундамент своими руками для бани

Фундамент – основа любого здания. И в бане – помещении с высокой влажностью и особенностями отвода стоков – крайне важно правильно обустроить такую основу, чтобы выстроенная баня максимально долго служила и радовала своих хозяев.

Фундамент своими руками для бани

Если баня будет выстроена из блоков или кирпича, целесообразно заливать прочный монолитный, ленточный или ленточно-столбчатый армированный фундамент. Для более легких конструкций из бруса, бревна или каркасных бань применимы столбчатый, свайный, либо ленточный мелкозаглубленный фундаменты. Чтобы выбрать оптимальное основание для будущей бани, рекомендуется составить проекты и произвести расчеты количества материалов, прочности конструкции, теплотехнические и т.п.

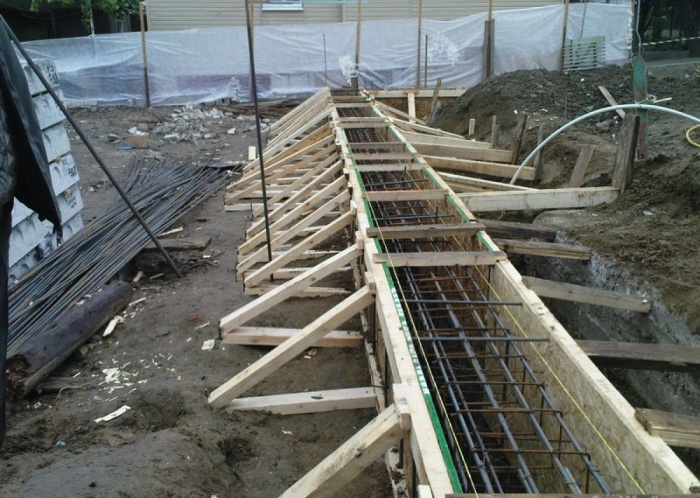

Как правильно сделать опалубку для ленточного фундамента

Качество всего строительства во многом зависит от качества выполненных работ по установке опалубки и по основе дома, то есть по фундаменту.

Типы опалубки

Конструкция опалубки в зависимости от типа делится на две группы:

• Опалубка с съемной конструкцией;
• Опалубка, что имеет не съемную конструкцию.

В строительстве без формирования монолитной, бетонной и железобетонной конструкции не обойтись. И неважно дом это, или предварительно построенный каркас, который называют опалубкой.

В случае самостоятельного строительства, опалубка для ленточного фундамента производится собственноручно. Главное выбрать тип опалубки и правильно выполнить все пошаговое ее строительство.

Давайте подробнее остановимся на каждом из них.

Итак, конструкция опалубки, как уже упоминалось, бывает съемной, и нет.

Съемная опалубка

Самый известный и широко применяемый тип конструкции. Съемная опалубка, значит, после заливки ленточного фундамента этот вид опалубки подлежит демонтажу.

К тому же в этом случае она снимается сразу после того как заливной бетон схватился.

Благодаря этому типу опалубки возможно, сформировать фундамент с любой формой. Это относиться не только к ленточному фундаменту, но и для лестничных пролетов, монолитных стен и так далее.

Изготавливается съемная конструкция при помощи:

• Нарезной доски;
• Листов фанеры, что отличается от фанеры обычной повышенной влагостойкостью;
• Стальных листов, которые могут быть л из любого материала, то есть и сталь и алюминий.

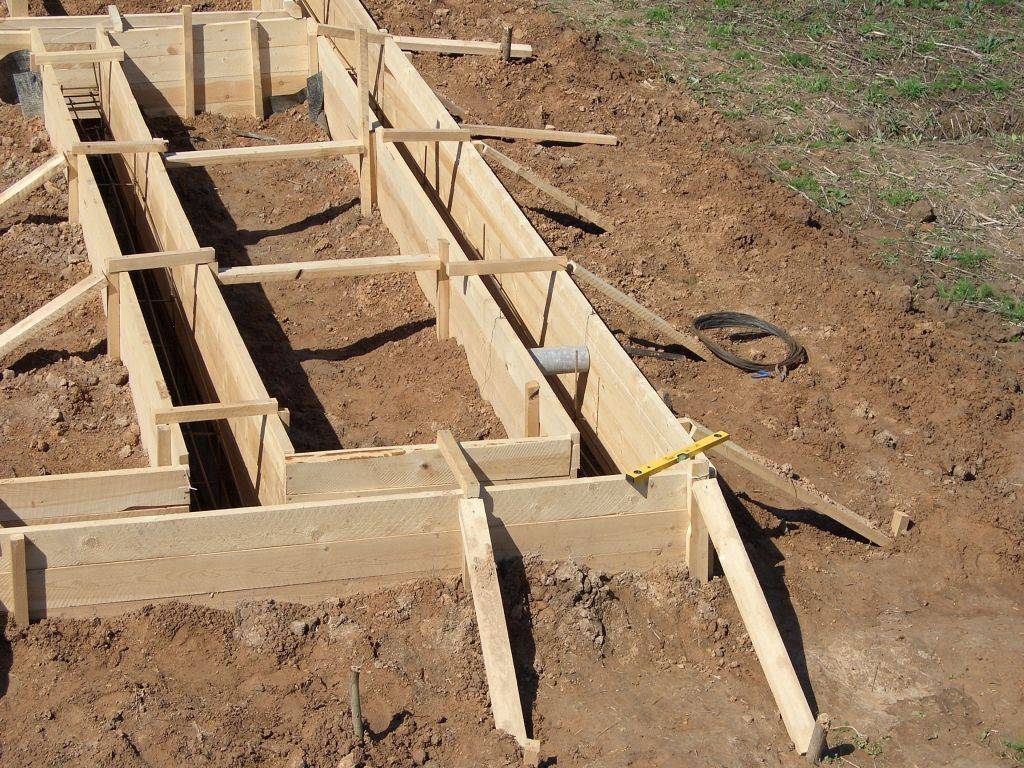

Но, для строительства ленточного фундамента лучше использовать нарезные доски, влагостойкую фанеру и деревянные брусья. Так же можно процесс строительства опалубки упростить, путем, использования специального металлического каркаса для крепления нарезных досок.

При этом помните, что установить опалубку только с использованием фанеры не стоит. Ее можно использовать только в том случае, если фундамент имеет небольшие габариты.

Лучше остановить свой выбор на брусьях и деревянных досках.

Не важно, из какого материала строиться конструкция опалубки. Главное соблюдать во время строительства основные монтажные правила.

Несъемная опалубка считается выгодным типом и простым для монтажа, к тому же скорость возведения в таком случае намного больше, чем при несъемной конструкции.

Для ее возведения чаще всего применяется подручный материал. Это может быть ДСП, ДВП, металлический каркас или даже трубы металлические или асбестовые, имеющие диаметр от 150 до 200 мм. Поэтому это огромный плюс.

Такая опалубка проста в монтаже и не требует больших земляных работ. При возведении не нужны распорки и опоры.

Типы несъемной опалубкиМеталлический

Этот тип считается самым дорогим. Ее изготовляют из стальных листов толщиной от 1 до 2 мм.

Достоинства данного вида:

• Гидроизоляция фундамента хорошая
• Она легко принимает нужную форму фундамента
• Ленточный или монолитный фундамент отлично ляжет на металлическую опалубку
• Внешнюю сторону легко и просто обработать

Железобетонная

Этот вид считается относительным вариантом.

• В зависимости от толщины бетонных плит, можно заметно уменьшить расход самого бетона. При этом, его прочность никак не снизится.

• Плиты очень тяжелые
• Если плиты не монолитны и высоты одной будет не хватать – придется делать распорки

Пенополистирол

Этот вариант считается самым практичным. При этом опалубка собирается из отдельных блоков, которые фиксируются между собой.

• Монтаж простой
• Есть возможность придать определенную форму
• Утепление
• Гидроизоляция

• Не сильно низка цена
• Сложность подбора некоторых элементов

Деревянная

В качестве материала можно брать листы фанеры или доску.

• Хорошая цена
• Доступность материала
• Монтаж простой
• Нет нужны приобретать дополнительное оборудование для монтажа

• Из-за различных габаритов материала возможно придется применять дополнительные средства для усиления и соединения опалубки

Заливка бетонного раствора

Если объем бетона небольшой, то для замешивания раствора можно воспользоваться ведром или большой емкостью. При значительных объемах потребуется бетономешалка. Для производства одного кубического метра бетона необходимо 240 кг цемента, 0,86 куб. метра щебенки и 1,05 куб. метра песка. Для большей прочности и устойчивости в раствор можно ввести пластификаторы. Чтобы залить опалубку, важно правильно подобрать марку бетона. Она зависит от мощности ограждения:

Марка М100, М200 подходит для легкого забора (из сетки, профнастила, штакетника), возводимого на твердом грунте.

Марка М250, М300, М400, М500 используется для тяжелой ограды (из камня, кирпича).

Марка М400, М500 применима для массивного ограждения, устанавливаемого на влажных почвах.

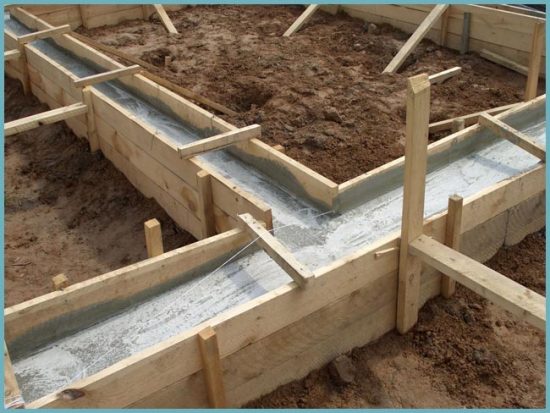

При небольших размерах фундамента бетон заливают беспрерывно. Под длинные ограждения этот процесс идет с технологическими перерывами. Бетон заливают в этом случае слоями. После каждой заливки делают отверстие с помощью прута – оно предохранит бетонный слой от вспучивания. Пока масса застывает, ее накрывают пленкой для защиты от осадков и мусора. Через три дня залитый слой бетона увлажняют водой. Весь процесс бетонирования показан в видео:
