Виды свайных фундаментов: ГОСТы, классификация свай и типы ростверков

ГОСТы на свайные фундаменты

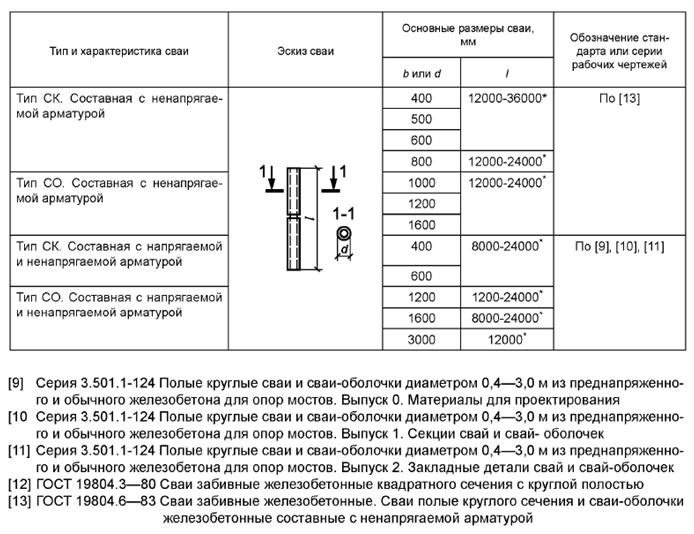

ГОСТы на свайные фундаменты и винтовые сваи в РФ заменены на СНиП и СНиП . Железобетонные сваи промышленного производства выпускаются по ГОСТ 19804-2012.

Свайно-ростверковое основание

При производстве свай применяется несколько стандартов:

• ГОСТ;
• ОСТ;
• ТУ.

Требования, предъявляемые нормативными документами к изделиям, учитывают характеристики грунтов, для которых они предназначаются. Выпускаемые по ГОСТ винтовые сваи подразделяются по своим конструктивным особенностям. Изделия группируют по:

• форме наконечника (открытые и завальцованные);
• форме, ширине и числу лопастей;
• способу применения.

Достоинства и недостатки забивного свайного фундамента

Эксплуатационные особенности, а также достоинства и недостатки зависят в первую очередь от материала и технологии изготовления свай. Но существуют и общие характеристики.

Достоинства забивного фундамента

1. Обладают высокой прочностью и способны выдерживать большие нагрузки, особенно фундаменты на железобетонных сваях.
2. Монтаж фундамента не требует серьезной подготовки участка и объемных земляных работ.
3. Идеально подходит для затопляемых территорий, так как есть возможность поднять дом над уровнем затопления.
4. Монтажные работы, не смотря на трудоемкость, проводятся в короткие сроки.
5. При возведении забивного основания, почва не разрыхляется, а наоборот, утрамбовывается, за счет чего повышается надежность и устойчивость конструкцию.
6. Нагрузки на фундамент передаются на глубинные плотные грунты. Это увеличивает несущую способность основания.

Забивной фундамент на практике: возведение при помощи специального оборудования.

Недостатки

1. Необходимость привлечения спецтехники.
2. Могут возникнуть сложности с оборудованием цокольного помещения.
3. Фундамент недостаточно надежен на набухающих и просадочных грунтах.
4. Возможна неравномерная усадка фундамента. Причиной может послужить различие в плотности грунта и разная нагрузка на сваи.

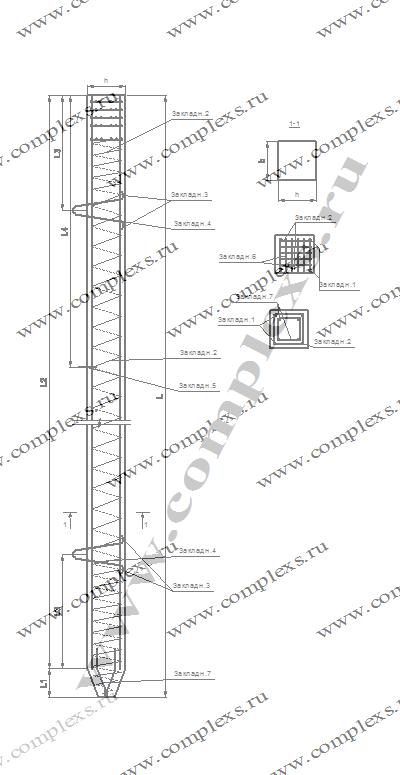

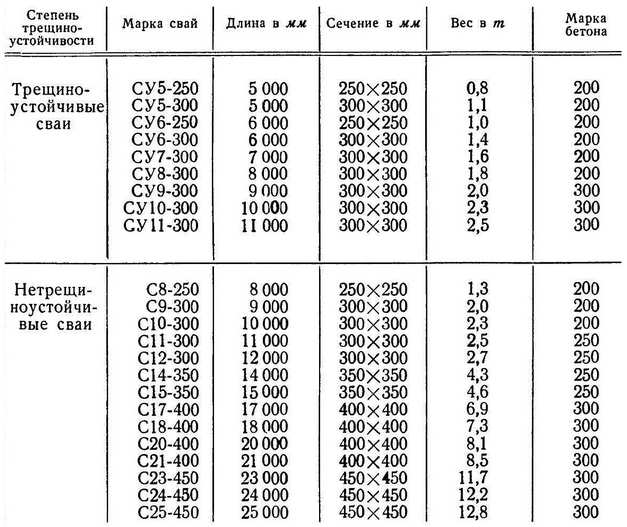

Классификация свай забивного типа

По типу сечения столбы бывают:

• цельными;
• трубчатыми (диаметр которых не превышает 80 см и которые имеют грунтовое ядро);
• Н-образными;
• с закрытым концом.

По материалу изготовления могут быть:

• из древесины;
• из стали;
• железобетонными.

Преимущества и недостатки свайных фундаментов

Бетонные сваи используют для возведения оснований частных домов, хозяйственных построек, многоэтажных и промышленных зданий. Популярность обусловлена преимуществами такого типа основ:

• установка на любых типах грунтов, включая зыбкие и болотистые, единственное ограничение – скальное основание;
• возведение прочного фундамента всего за один день, на классическое ленточное основание потребуется до 7 дней;
• возможность сэкономить за счет меньших затрат материалов – бетона на 30%, земляных работ на 25%, не снижая прочностных характеристик;
• повышенная несущая способность за счет прочности свай и других ЖБИ, применяемых для фундамента, одна опора выдерживает нагрузку до 50 т;
• долговечность – до 150 лет.

К недостаткам фундаментных свай из железобетона относят:

• Ограниченность проекта за счет отсутствия подвала или цокольного этажа;
• Требования СП накладывают ограничения на расстояния до ближайших зданий при работах молотами с массой больше 7 т;
• Для монтажа фундамента требуется спецтехника;
• Необходима тщательная геологическая разведка, что повышает стоимость работ. Если их провести непрофессионально, фундамент может деформироваться.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

1. Земляные работы.

2. Установка асбестоцементных труб и укладка в них арматуры.

3. Заливка бетона.

4. Устройство ростверка.

5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Применение ростверка

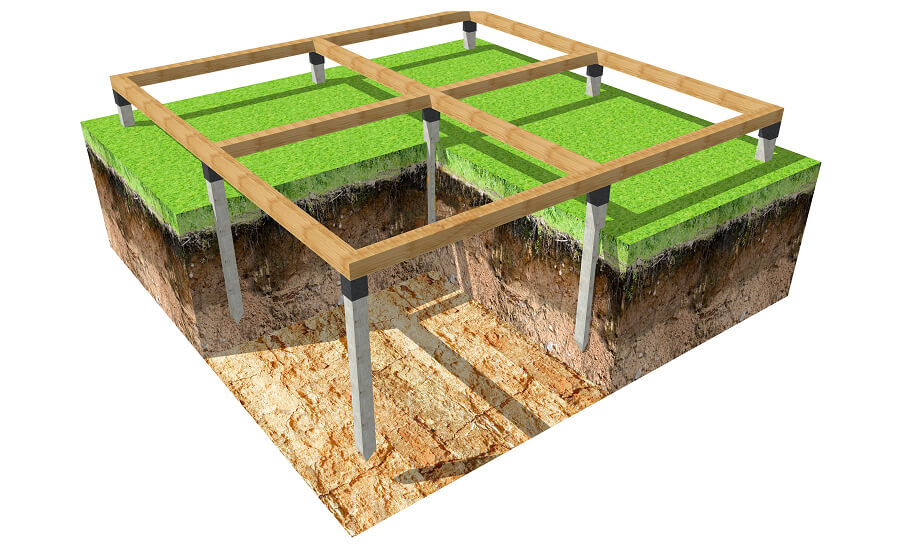

Ростверк – это элемент структуры фундамента, который соединяет сваи в цельную конструкцию и представляет собой опору для несущих составляющих. По некоторым отзывам, можно обойтись и без него. Однако, основание на забивных жб опорах с ростверком надежнее и устойчивее, чем в ситуации с его отсутствием.

Возможно отсутствие ростверка при возведении здания из бруса. Функцию ростверка выполняют нижние венцы сооружения.

По способу изготовления различают железобетонные и металлические.

Для получение первых заливают раствор в предварительно подготовленную опалубку с вмонтированным и зафиксированным арматурным каркасом.

Чтобы изготовить металлический ростверк, применяют металлопрокатные изделия, такие как двутавр, рельс, швеллер. Их кладут на забитые по уровню опоры и приваривают к железным стержням, которые видны за пределами опор. Составляющие скрепляются сваркой или болтами.

Этот вид применяется для непостоянных или хозяйственных помещений, таких как беседка, склад, гараж.

Существует три типа ростверка:

• висячий. Располагается на значительной дистанции от почвы, присутствует неизолированная пустотелость под полом. Используется при сооружении временных построек: бань, мансард, небольших дачных строений. В этом случае допускается использование мини жб свай.
• мелкозаглубленный. Опускается на незначительную глубину в грунт. Не могут выступать в роли опоры, применяются как средство предохранения пространства под полом, здания от неблагоприятных климатических условий, изменений движения воздушных масс;
• заглубленный. Для его создания роют траншею схожую с ленточным основанием. Представляет собой экстраопору для здания, упрочняет фундамент на сваях, идеально соответствует строительству основательного круглогодичного помещения.
