Как правильно выполнить монтаж фундаментов стаканного типа?

а — монолитное сопряжение колонны с плитной частью фундамента; б — то же при высоте подколонника hcf ³ 0,(lcf — lc); в — стаканное сопряжение колонны с высоким фундаментом при hcf — dp ³ 0,(lcf — lc)

Черт. 7. Сопряжение сборной колонны с низким фундаментом при hcf — dp < 0,5 (lcf — lc)

2.7. При опирании на фундамент двух или более колонн, а также двухветвевых колонн продавливание рассматривается при воздействии на фундамент условной колонны, размеры которой равны габаритам по наружным граням колонн, а глубина стакана принимается в уровне наиболее заглубленной колонны (черт. 8).

Виды и размеры основания

Фундамент из железобетонных стаканов может быть двух видов. В стандартном варианте это сборная конструкция, которая формируется из отельных элементов – складывается, как детская пирамидка. Монолитное стаканное основание считается более простым в плане монтажа, хотя доставка громоздких блоков и усложняется. Также выделяют фундаменты с подколонником (к арматуре которого потом приваривается металлический столб) и без него.

Следует различать такие основания и по типу применяемых башмаков:

• Если нагрузка от здания будет направлена только вертикально, стаканы берут с углублением квадратного сечения.
• При боковом воздействии нужны элементы с прямоугольными выемками, где соотношение короткой и длинной стороны составляет 0,6.

Как правило, размеры фундамента на плане не превышают 50-55 м2, впрочем, здесь все зависит от проекта постройки и ее веса. Кроме того, в проектировании и составлении схемы расстановки учитываются габариты самих стаканов. ЖБИ могут идти с опорной частью от 1,2х1,2 до 2,1х2,1 м. В высоту они выпускаются всего трех типоразмеров: 750, 900 и 1050 мм, но сегодня можно купить и укороченные башмаки в 650 мм – у этих цена пониже.

Габариты подколонных блоков нормируются ГОСТ 24476-80, где они дополнительно разделяются на 3 серии в зависимости от параметров устанавливаемых столбов:

• 1Ф – для колонн квадратного сечения со стороной 30 см.
• 2Ф и 3Ф – для элементов шириной 40 см.

Этапы монтажа по шагам

1. Подготовка.

Включает в себя разметку и выравнивание стройплощадки. Причем в отличие от других фундаментов столбчатого типа, стаканный к качеству работ на этом этапе предъявляет наиболее высокие требования. Сам участок должен быть точно размечен, а после выемки грунта по инструкции определяется еще и точное положение плит и подколонных башмаков в ямах (для этого используют специальные шаблоны).

2. Земляные работы.

На втором этапе по разметке роют углубления под стаканы и на дне каждого формируют песчаную подушку высотой 25-30 см и четко по ширине ямы. Она должна быть тщательно утрамбована и выровнена. Также обязательным является устройство дренажа для отведения излишков влаги. Инструкция допускает установку всех башмаков в котлован или с выемкой под каждый столб отдельно. Еще один вариант – сплошная траншея по периметру будущего здания. В любом случае ширина ям должна быть на 30 см больше размеров опорной панели под стаканом.

3. Сборка.

В первую очередь на отсыпку устанавливают готовые железобетонные блоки или плиты – строго горизонтально и в одной плоскости друг с другом. Проверку точности укладки необходимо выполнять геодезическим инструментом, поскольку именно от соблюдения технологии на этом этапе работ зависит качество монтажа и долговечность всей постройки. На готовые плиты ставятся стаканы – ж/б изделия с внутренней полостью, по форме напоминающие ступенчатые пирамиды. Их все придется тщательно выверять по горизонтальному уровню и осям, а в случае необходимости выполнять вручную точную подгонку.

По окончании монтажа из каждого башмака извлекаются металлические петли, а внутрь устанавливаются опорные столбы и замоноличиваются в выемке бетоном. Если же это фундамент с подколонниками стаканного типа, в карманы опорных элементов опускается «переходник». Он также укрепляется на месте цементным раствором, а уже после схватывания смеси к выпускам анкеров в его верхней части привариваются пятки несущих колонн.

Стоимость

Некоторые особенности столбчатого фундамента стаканного типа

Чтобы изделия были очень прочными при изготовлении стаканов, монолитных плит и колонн используют армировочные металлические прутья. Это надежно скрепляет элементы. Кроме того, армирование происходит и на этапе установки колонн. Когда их бетонируют в дно стакана, то стальные прутья не убирают при заливке бетона, а оставляют внутри стакана для большей прочности готовой конструкции.

Возведение стаканного фундамента очень сильно отличается от монтажа ленточного основания. Для столбчатого типа применяют сборные части, изготовленные непосредственно на заводе, потому опалубка для проведения работ является необходимой при закреплении стакана – гнездообразователя. Его обшивают металлическим листом и заливают бетоном до проектной отметки. Колонна устанавливается прямо в днище стакана и образуется достаточно надежный замок.

Стакан и столб

Для строительства промышленных объектов можно использовать не только сборный, но и монолитный столбчатый фундамент стаканного типа. Он представляет собой более мощную ступенчатую конструкцию, которая способна выдерживать очень большую нагрузку и значительный вес сооружения. Ступени и их высота полностью зависят от габаритов предполагаемой постройки. Колонны привязаны к координатным осям. Монолитные конструкции имеют некоторое преимущество, потому что способны сильнее «разгрузить» давление на основание.

Бетонирование всех элементов является необходимым условием тщательного возведения здания. Сами сборные части выполняют из тяжелого бетона, обязательно использование надёжной армировочной сетки. Бетон берут высокого качества, обычно используют марку не ниже чем М200В2, чтобы сооружение могло выдержать давление строящегося здания. Бетонные конструкции можно вовлечь в строительство только после набора ими высокой прочности.

Фундаментная балка является составным элементом основания. Она расположена на столбиках, упирающихся в подколонники. Несущие стены строения должны располагаться на этих балках. Можно также установить балки на колонные консоли. Сопряжение фундамента стаканного типа с фундаментной балкой должно быть прочным. Это достигается путем бетонирования и качественной металлической армировки готовой конструкции.

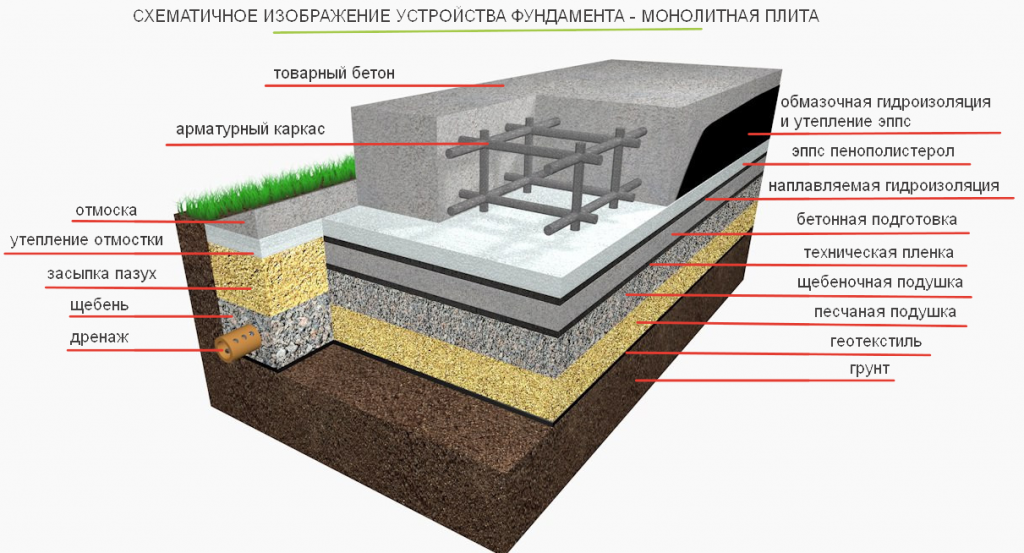

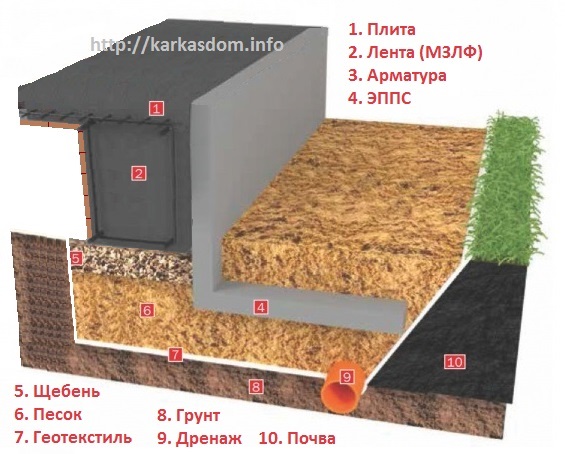

Гидроизоляция

Повышенная влажность почвы негативно сказывается на долговечности и прочности столбчатого фундамента. А потому опоры рекомендуется покрывать слоем гидроизоляционного материала.

Если опоры выполняются из бетона, предпочтение отдают его влагостойким маркам. Несъемную опалубку покрывают слоем мастики или любого подобного материала. Когда при заливке столбов использовались трубы ПВХ, их дополнительно обрабатывать не нужно.

Важным этапом строительства становится гидроизоляция места соединения ростверка с опорой. В этом случае используют обмазочные или рулонные материалы. Хороший результат дает и их комбинация.

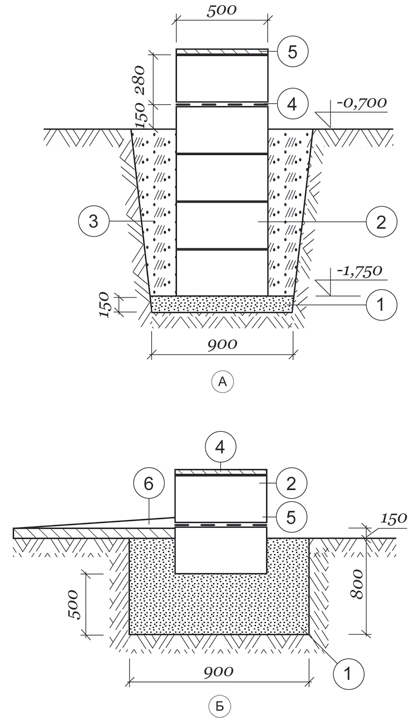

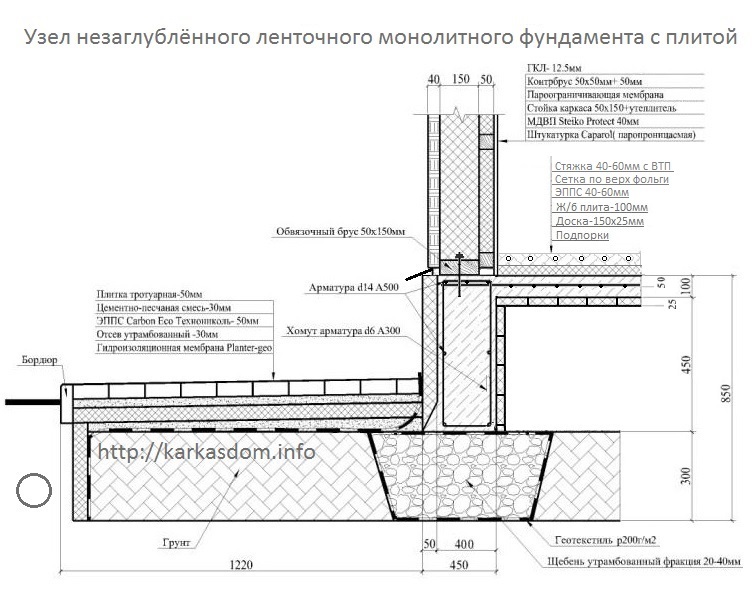

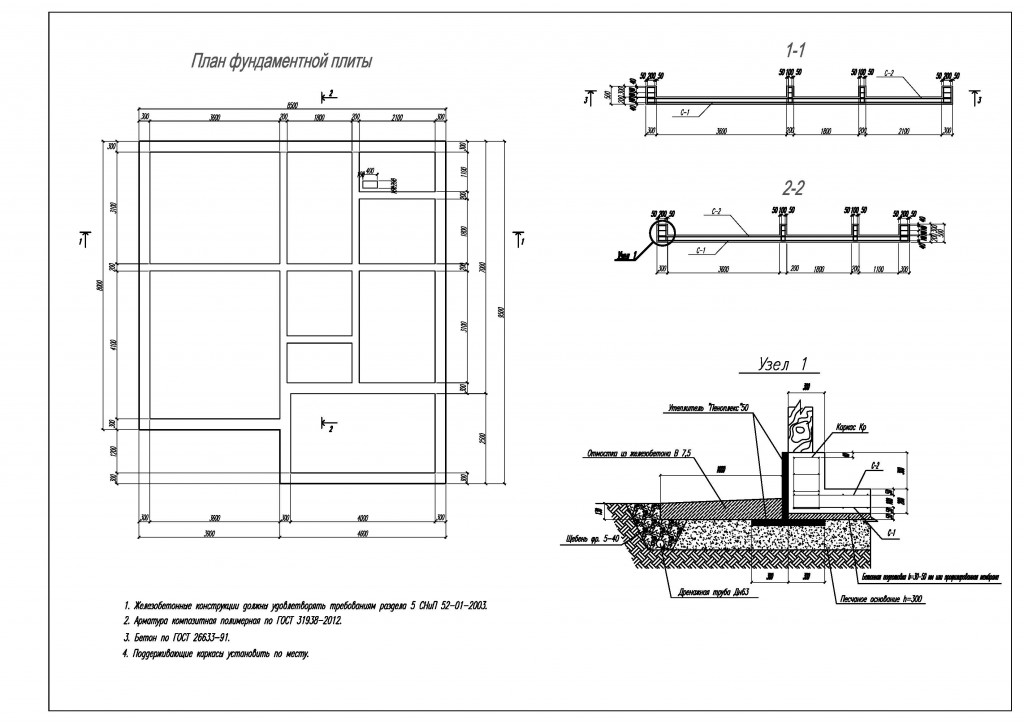

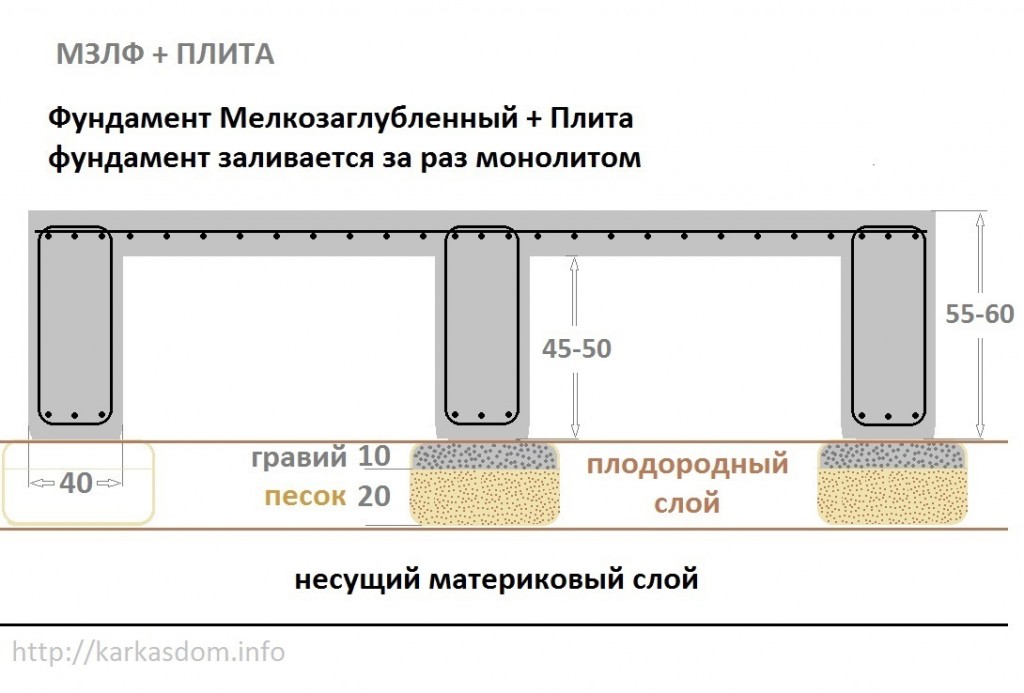

Монтаж сборного ленточного фундамента

Учитывая сложность установки такого основания, без специальной строительной техники не обойтись. На строительной площадке нужно иметь в наличии экскаватор (но можно вручную выкопать траншею), краны (без них никак — блоки очень тяжелые), вибропресс и бетономешалку (по желанию). Также нужно предусмотреть дополнительный монтажный инструмент, а также все необходимое для приготовления бетонного раствора и проведения гидроизоляции будущего основания.

Этапы возведения

1. Детальная разметка площадки под будущий фундамент, замеры углового наклона почвы и устранение перепадов высот;
2. Расчет глубины залегания фундамента с учетом максимальной точки промерзания почвы;
3. Выкапывание котлована или траншеи. Как правило, сразу копается котлован, ведь на его месте потом будет сделан подвал или подземный паркинг;
4. Установка маяков на углах будущей конструкции, проверка всех горизонталей;
5. После всех подготовительных работ, а также подготовки песчаной подушки, начинается процесс установки бетонных плит и блоков. Укладка начинается с углов конструкции и плавно переходит к середине основания. Все блоки устанавливаются на бетонный раствор и выравниваются. В пазы между блоками заливается бетонный раствор.
6. После того, как все швы высохнут, на внешнюю поверхность основания накладывают гидроизоляционный слой. Первый слой делается из битума, смолы или специальной мастики, а уже поверх крепится рубероид или другие гидроизоляционные материалы.

Столбчатый вид

Модель столбчатого фундамента

Эта разновидность фундамента характеризуется довольно низкой себестоимостью – например, общая смета этого фундамента будет в два раза ниже, чем в случае с ленточным фундаментом. Столбчатая конструкция применима для строительства зданий, проект которых не подразумевает наличие подвального помещения, а стены не тяжелые. Примеры – финские домики или каркасные сооружения. Кроме того, этот вид фундамента было бы очень неплохо использовать для строительства бани. Технология сооружения его достаточно проста – под углами наружных стен здания и под местами их пересечения устанавливаются столбы, а сверху на них кладутся балки связи. Столбы также устанавливаются и по всему периметру строения на расстояние не более 2,5 м друг от друга.

Хорошо подойдет для подсобных строений
