Как и зачем делается обвязка винтового фундамента?

Типы свайных фундаментов

Классификация свайных фундаментов включает в себя множество позиций.

Они различаются по следующим признакам:

• Способ действия (висячие и сваи-стойки).
• Тип ствола (монолитные и оболочечные)
• Материал (деревянные, металлические, железобетонные)
• Способ погружения (забивные, буронабивные или винтовые).

ОБРАТИТЕ ВНИМАНИЕ!

В частном домостроении наиболее распространены буронабивные и свайно-винтовые варианты, позволяющие работать в зоне плотной застройки без причинения ущерба окружающим зданиям.

Для чего необходима обвязка

Так как дома, предназначены для проживания, они имеют большой вес, поэтому фундамент должен быть надежным, монолитным, не смотря на то, что изготовлен из отдельных свай.

Обвязка нужна для того, чтобы равномерно распределить вес по всему будущему строению. Если выбирать надежную сцепку, то можно собрать отдельные сваи в один крепкий фундамент. Также обвязка дает возможность выровнять линию сверху и создать целосную горизонтальную плоскость. Этот момент очень важен, так как в итоге мы получаем устойчивую конструкцию.

Важно помнить, что такое основание хорошо подходит для домов из брусьев, бревен, а также для каркасных домиков, так как он экологичный, легкий, дешевый, быстро делается. Специалистами доказано, что такой фундамент намного эффективнее и рациональнее для одноэтажных построек.

Делать обвязку на фундаменте из свай обязательно. Трубы, которые находятся над поверхностью, не надежные в одиночку, но если их соединить с другими – то нагрузка, которую они могут выдержать, увеличивается в сотни раз. На верхнем конце свай делаются технологические отверстия. Они необходимы, чтобы сделать монтаж прослоек между сваей и строением – это и будет обвязка. Также она защищает стены от земли.

Обвязка делается с применением разных материалов, но наиболее подходящим является брус.

Он имеет прямоугольную форму, что делает монтажные работы, связанные с созданием ротверка, а также укладкой стен, более легкими. При выборе материала, все же, основное внимание надо обращать на проекты будущих построек. В них указаны нагрузки, которые будут оказываться на помещение. Очень сложно рассчитать это самому. Человек, который не имеет специальных знаний, может только свести на нет все последующие работы, рассчитав критерии нагрузки.

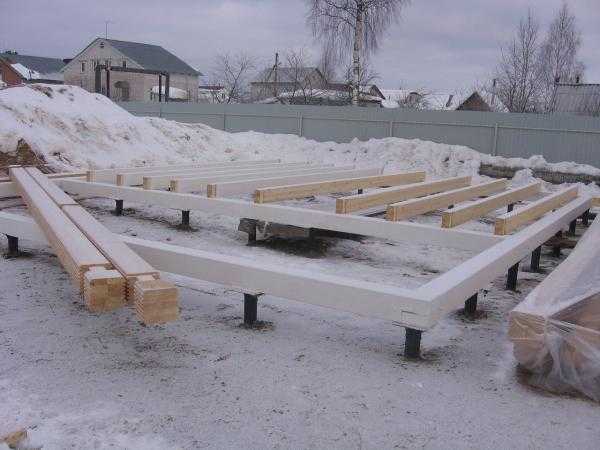

Создание ростверка из бруса признали наиболее эффективным среди других материалов. Стоит он намного дешевле, деревянные брусья могут удерживать тепло, что, тоже, очень важно.

Обвязка винтового фундамента: правила, возможные ошибки и технологические хитрости

Предположим, что свайная часть фундамента у вас уже готова: сваи ввинчены в грунт, оголовки приварены, а отклонение горизонтального уровня винтовых свай соответствует допустимым погрешностям.

Мы не станем брать на себя ответственность, рассуждая о том, какое расстояние должно быть между сваями, на какую глубину они должны быть ввинчены в грунт. Также мы не станем давать советов относительно подходящего диаметра свай. На эти вопросы обосновано ответят только профессиональные проектировщики, к которым и следует обращаться за соответствующими расчетами.

Для начала мы хотим предостеречь вас от серьезной ошибки, соблазн допустить которую возникает у многих непрофессиональных застройщиков.

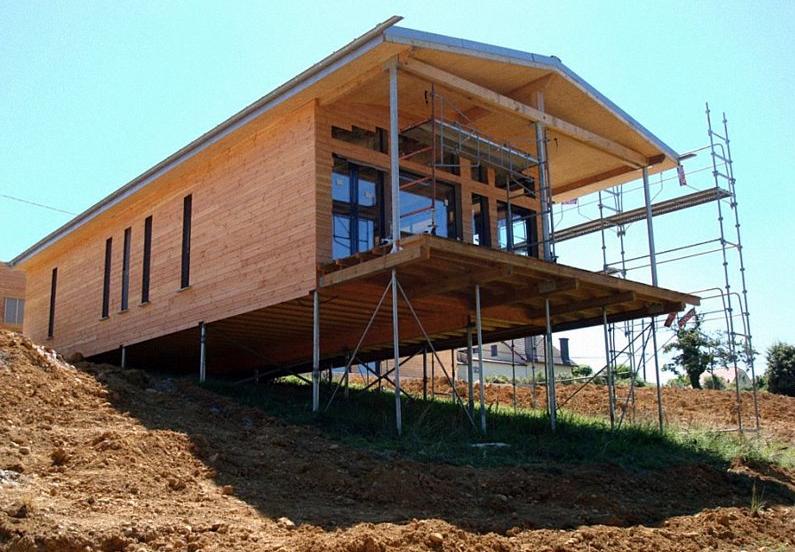

Вынос несущих стен за пределы свайного основания

Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.

Если к дому планируется пристраивать дополнительные элементы архитектуры (веранду или, например, крыльцо), их углы также должны опираться на металлические сваи.

Особенности, плюсы и минусы свайно-винтового фундамента

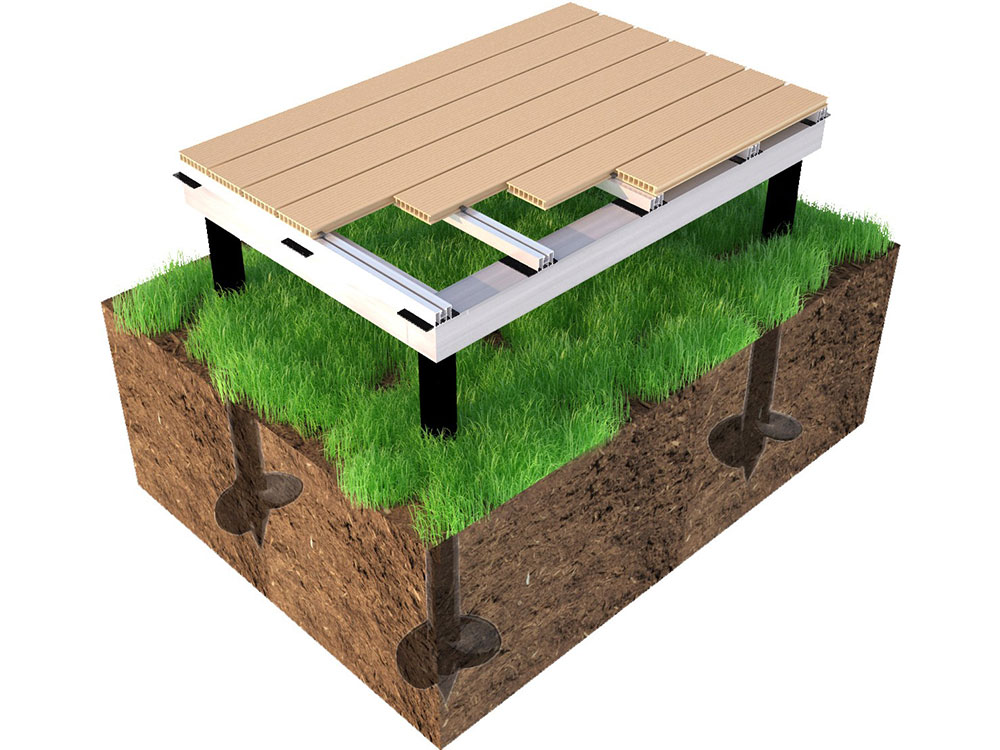

Этот вид основания представляет собой совокупность свай, которые вкручиваются в землю. Это можно сделать своими руками или использовать специальную технику. Сверху делается ростверк – обвязка винтовых свай, что расположены по отдельности, в цельную конструкцию. Она может быть выполнена из дерева или из металла.

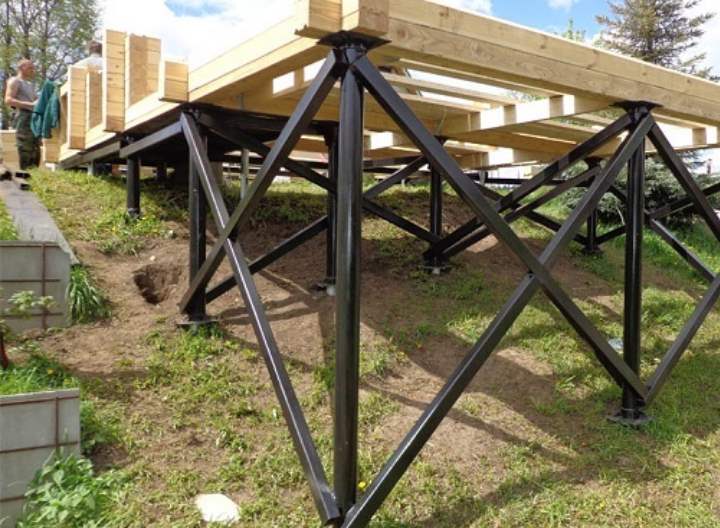

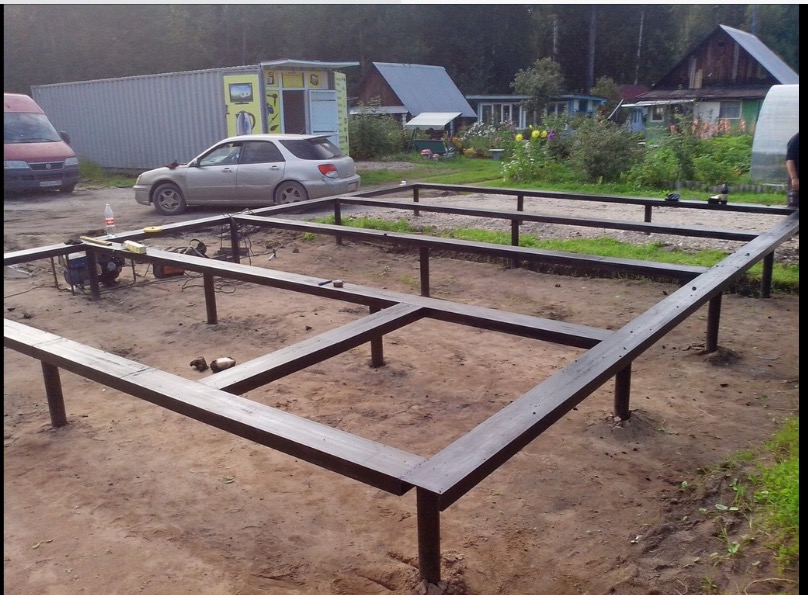

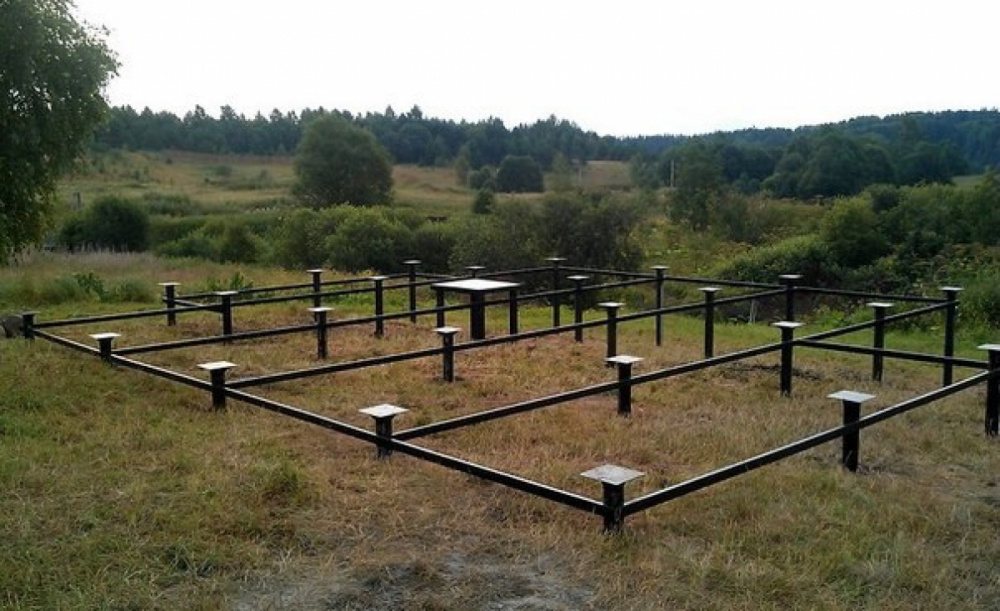

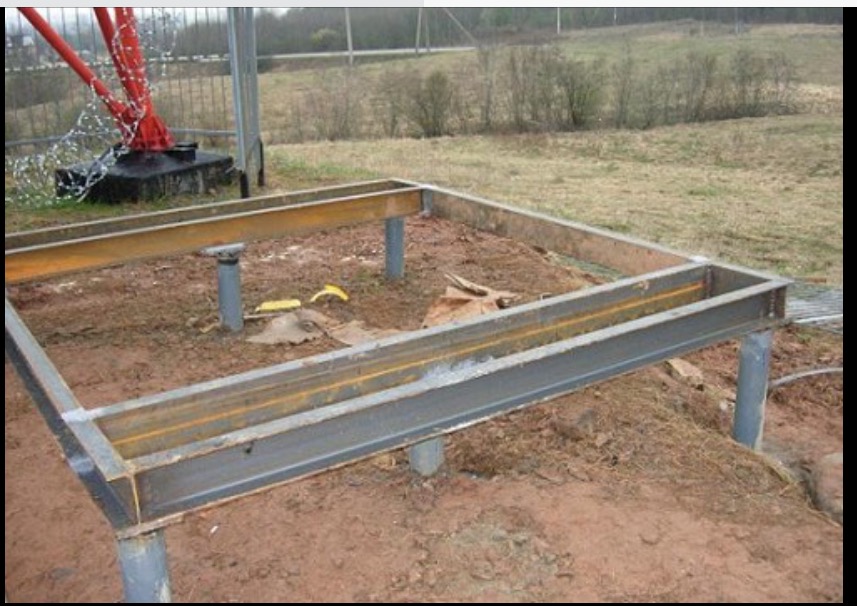

Фундамент с металлическим ростверком

Что такое сваи

Каждая свая выглядит как металлическая труба с толстыми стенками – от 40 до 120 мм. У неё есть наконечник в виде лопасти с большой резьбой, что помогает закручивать сваи в землю и одновременно выполняет функцию опоры на грунт. Диаметр лопастей бывает разным – от 20 до 85 см.

Чтобы облегчить процесс установки, чаще всего используются винтовые сваи с длиной в пределах 2-2,5 м. Благодаря идеальной форме лопастей они легко вкручиваются на необходимую глубину усилиями 3-4 рабочих.

Винтовые сваи

Внимание! Если в высоте имеются перепады либо есть другая боковая нагрузка, применяются сваи с двумя лопастями. За счёт этого фундамент и стоящее на нём здание становятся ещё устойчивее.

Сваи бывают полыми и цельными. Для фундамента чаще всего используют полые, чтобы была возможность залить в середину бетон. Лопасти у сваи расположены перпендикулярно, поэтому винт не будет разрыхлять грунт. Несущая способность у них находится в пределах 5-25 т. При возведении фундамента можно выбрать один из нескольких вариантов проектов. На выбор будет влиять тип почвы и особенности архитектуры здания.

Таблица 1. Проекты фундамента.

Особого внимания требует защитное покрытие свай. Самые надёжные стройматериалы делаются с напылением их полиуретановой смолы и оцинкованные сваи. Последние получают путём обработки горячей оцинковкой. Защитное покрытие у них есть и с внутренней, и с наружной стороны.

Интересно знать! Чтобы проверить качество свай, можно попросить в магазине стройматериалов провести тестовое закручивание. При сильном оголении металла защита будет плохая, а если покрытие надёжное, оно останется неповреждённым.

Преимущества свайно-винтового фундамента

Если выбрать качественные стройматериалы, возведённое из них основание будет обладать следующими плюсами:

1. Сваи можно использовать повторно, если аккуратно их демонтировать, не оставляя повреждений на защитном покрытии.
2. Нет необходимости выполнять большой объём строительных работ. При этом монтаж этого вида фундамента возможен даже на подвижном и водянистом грунте.
3. К возведению дома можно приступать сразу после установки оголовка.
4. Длительность эксплуатации фундамента на сваях – от 150 лет. Если обеспечить им дополнительную защиту от коррозии, они прослужат ещё на 50 лет больше.
5. Цена свайно-винтового основания в 3 раза меньше, чем ленточного.
6. По окончанию работ на участке не накапливаются строительные отходы.

На установку такого фундамента уходит от 1 до 3 дней, если делать всё вручную, без использования технических средств.

Установка винтовых свай своими руками

Недостатки конструкции

К немногочисленным её минусам относят следующие:

1. Не подходит для монтажа на крупнообломочном или скалистом типе почвы.
2. Если нарушить технологию установки, фундамент со временем деформируется. Это произойдёт, если не фиксировать положение свай, плохо выполнить их обвязку.
3. При некачественном защитном покрытии сваи будут подвержены коррозии, а это в дальнейшем плохо отразится на устойчивости конструкции.

Чтобы не сталкиваться с этими недостатками, рекомендуется заранее исследовать грунт на участке, выбирать качественные материалы и соблюдать рекомендации по монтажу свай.

Опора, покрытая ржавчиной

Полезные советы

Проявив терпение и неспешность в работе, без большого труда можно соорудить ростверк своими руками. Но для этого необходимо изучить по нашей статье или видело, как правильно сделать обвязку винтовых свай брусом, и следовать следующим советам:

• Нужно проконтролировать, чтобы сваи фундамента были одинаковыми по высоте.
• Желательно использовать брусок, ширина которого в 2 раза больше ширины сваи, что обеспечивает прочность конструкции.
• Соединение саморезом следует выполнять по центру брусины, чтобы не дать древесине растрескаться.

При малейшем сомнении в том, что вы сможете неукоснительно следовать требованиям технологии и нашим советам, не занимайтесь сооружением обвязки самостоятельно. Поручите это ответственное дело профессионалам

Звоните нам по т. (812)770-44-91, чтобы получить нужную вам консультацию относительно монтажа ростверка или заказать опытным мастерам постройку вашего жилья с брусовой обвязкой его свайно-винтового фундамента. Выбирайте сооружения для постоянного проживания или летние каркасные дома.

Выбор материала

Нижняя обвязка — опора для всего каркаса, поэтому важно выбрать правильный материал. Чаще всего в этих целях используются пиломатериалы. Предпочтительно выбирать хвойные породы дерева (ель, сосну, кедр).

Почему именно хвойные породы?

• Для хвойных пород характерен повышенный уровень смол, что снижает риск гниение материала, увеличивает устойчивость к влаге;
• Такой материал более устойчив к деформации, не подвергается растрескиванию;
• Стоимость этого материала ниже, чем цена на другие пиломатериалы.
• Важно! Лиственницу тоже можно использовать для нижней обвязки.

Варианты материалов:

1. Брус. Для нижней обвязки каркасников, как правило, применяется брус 150х150 и 100х150 мм;
2. Две толстые доски с куском бруса. Брус ставят между двумя досками, чтобы получилась своеобразная лунка для стен каркасника;
3. Нижняя обвязка каркасного дома из сбитых досок. Чтобы выполнить обвязку, доски должны стоять на торце, то есть их устанавливают на ребро;
4. Одна толстая доска используется крайне редко. Только для легких и не жилых строений. Важно, чтобы использовались только качественные материалы.

Советы от специалистов

Напоследок предлагаем вам ознакомиться с полезными советами от профессиональных строителей и мастеров-самоучек. Обвязка столбчатого фундамента брусом не менее важная работа, чем закладка самого основания, поэтому прежде чем приниматься за практику лучше изучить всю доступную теорию.

Полезные советы:

1. Все сваи непременно должны быть одинаковой высоты, в чем нужно убедиться перед созданием обвязки. В противном случае у вас не получится состыковать все ее элементы, а если и получится, то стены дома, построенного на кривом фундаменте, будут разной высоты.
2. В процессе фиксации брусьев к сваям необходимо следить за расположением креплений саморезов – оно должно быть строго в центре. От этого зависит не только равномерное распределение нагрузки и прочность, но и целостность деревянного бруса – если сместить крепеж в одну из сторон, древесина может треснуть.
3. Перед покупкой бруса учитывайте, что ширина его должна вдвое превышать ширину сваи или столба фундамента.

Предлагаем ознакомиться с несколькими видео по обвязке фундамента брусом, в которых вы найдете не только наглядное применение технологии, но также находчивые решения матера, позволяющие свести расходы и трудозатраты к минимуму:

На самом деле важно следовать лишь двум правилам – купить качественный брус и строго придерживаться технологии монтажа. Строительство фундамента, даже такого простого, как столбчатый, не терпит спешки, поэтому сперва создайте наиподробнейший проект, а затем поэтапно воплотите его в жизнь. Надеемся, эта статья поможет вам построить качественный и долговечный фундамент с ростверком.

Технология строительства на винтовых сваях

Рассмотрим процесс возведения конструкции поэтапно.

1. Проводим разметку участка. Сверяясь с проектом, отмечаем место для каждой сваи колышком.
2. Устанавливаем винтовые сваи. Для этого сверлим небольшую лунку под каждую деталь, вставляем поворотный рычаг в специальное отверстие в верхней части опоры и вращаем. Свая должна входить в землю строго по уровню.
3. После того, как все опоры будут установлены, обрезаем их верхние части так, чтобы образовалась ровная горизонтальная плоскость.
4. Заливаем цементный раствор во внутреннюю часть свай.
5. Подводим к дому все необходимые коммуникации, это будет удобнее сделать на этапе возведения фундамента.

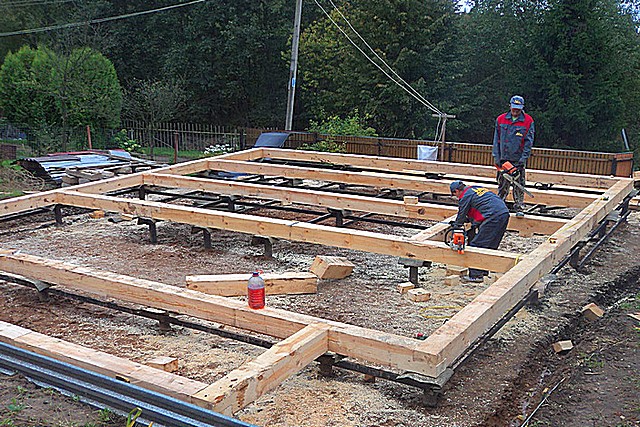

6. Выполняем обвязку и монтаж ростверка, который станет опорой для будущего дома.

Ростверк может быть разным, все зависит от материала, из которого будет собрана постройка. Так, для деревянного дома ставится обвязка из бруса. К сваям приваривается оголовок, к которому крепятся балки. Для пеноблока, кирпича и подобных им материалов устанавливается металлический ростверк. К опоре крепится двутавровая балка, поверх укладывается швеллер. На готовый ростверк выставляются стены, затем крыша.

Процесс самостоятельной установки свай показан в видео.

Строительство на винтовых сваях предполагает точное соблюдение всех норм проектирования и монтажа. При условии выполнения этого требования и использования качественных материалов постройка простоит не меньше 70 лет.

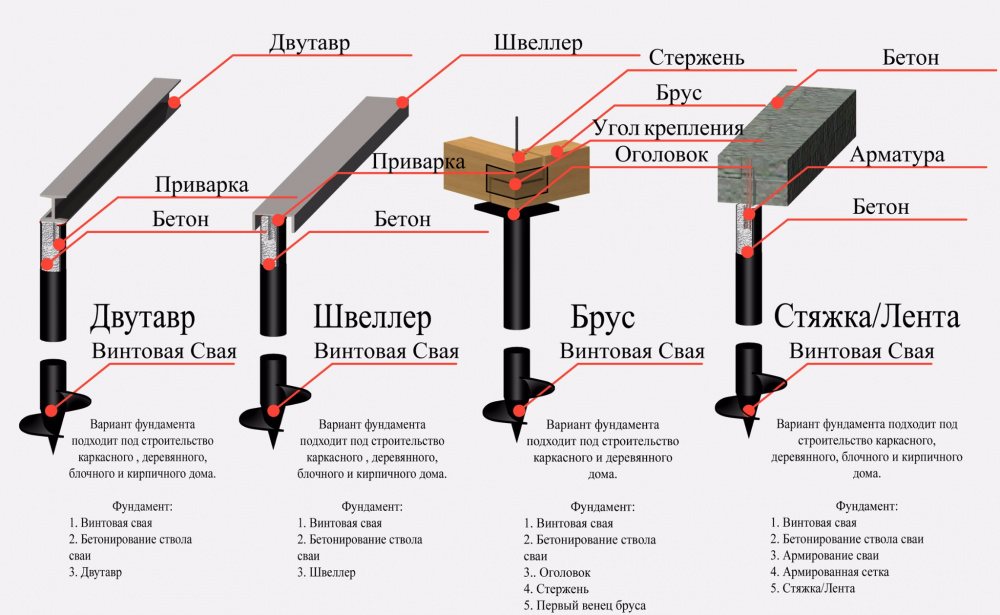

Типы обвязки

Виды обвязки для дома из бруса или другого материала различаются в зависимости от используемого материала для ее монтажа. Если высота свай над поверхностью земли составляет более 500 мм, устройство обвязки является обязательным этапом строительства.

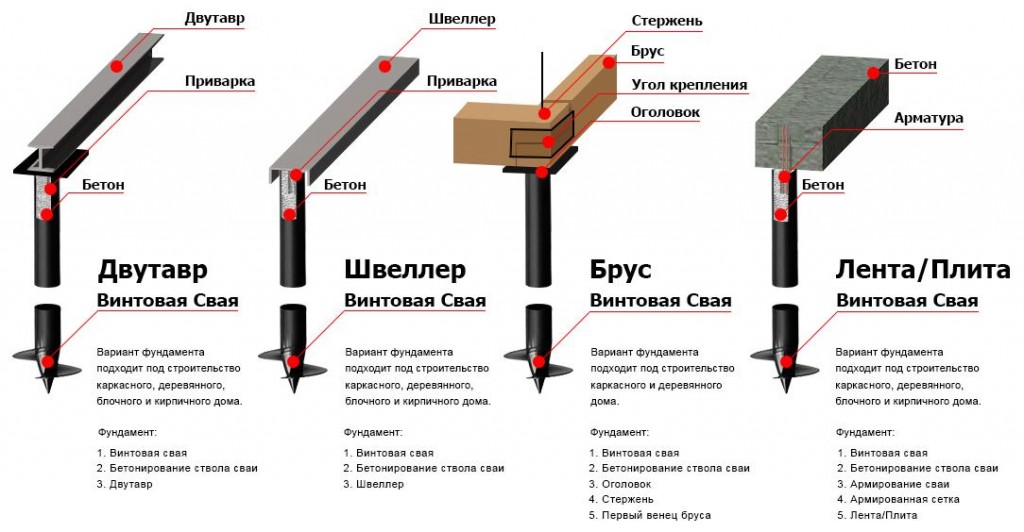

В таблице представлены виды обвязки, в зависимости от используемого материала:

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

• по всей длине сооружения, а также в углах и на стыках внутренних стен ввинчиваются сваи с шагом от одного до трёх метров;
• верхушки всех свай подгоняются под уровень и скрепляются балками (из дерева или металла), чтобы образовалась жёсткая конструкция, которую ещё называют ростверк.

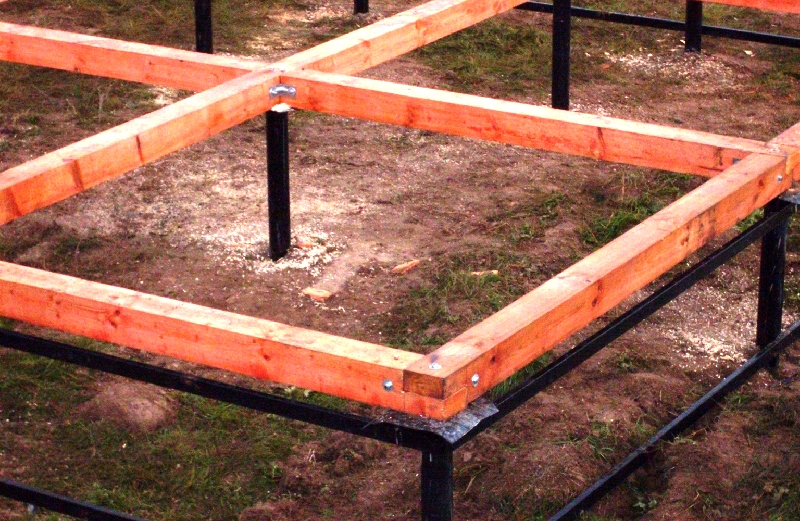

  Верхние части оголовков свай скрепляются металлическими или деревянными балками — ростверком

Существует несколько вариантов расположения свай:

1. Одиночное — каждая находится под опорой.
2. Ленточное — сваи расположены по периметру сооружения.
3. Полосами — сваи идут в два и более ряда.
4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

Пошаговое руководство по установке фундамента из винтовых свай

1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.

   Для бани размером 6х6 м понадобится от 10 до 14 свай

2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.

   Разметка выполняется при помощи деревянных колышков и тонкой бечёвки

3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.

   Заходные ямы для свай можно подготовить при помощи обыкновенного садового бура

4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.

   В процессе вкручивания винтовой сваи обычно участвуют три человека: двое перемещают лом, а третий следит за вертикальностью сваи

5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.

   Свая должна устанавливаться строго вертикально, максимально допустимое отклонение — 1–2%

6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.

   Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка

7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.

   Сваи обязательно нужно забетонировать раствором, иначе срок их службы значительно снизится

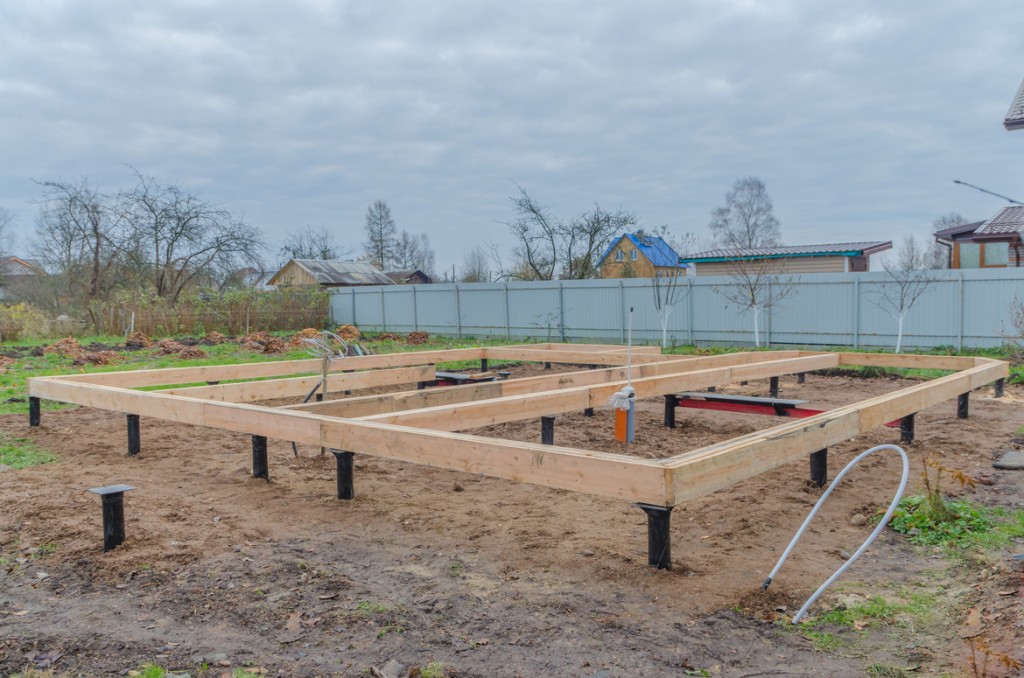

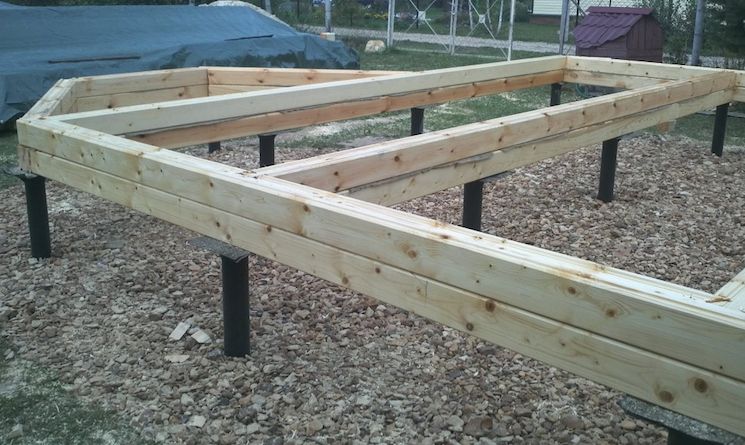

8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.

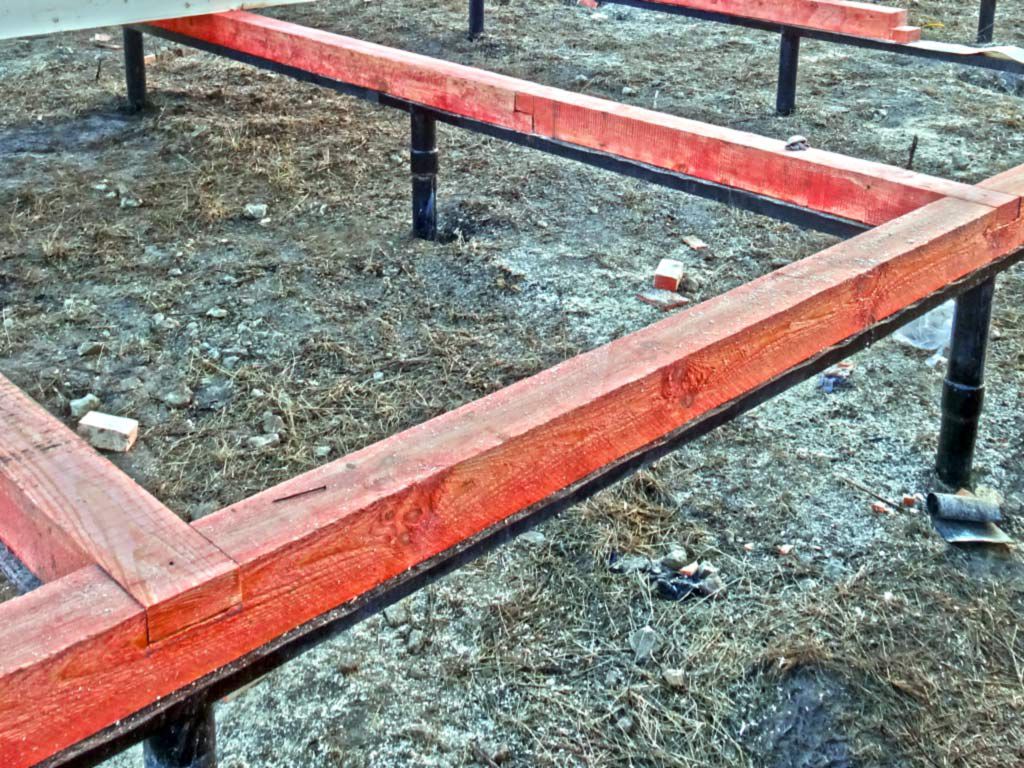

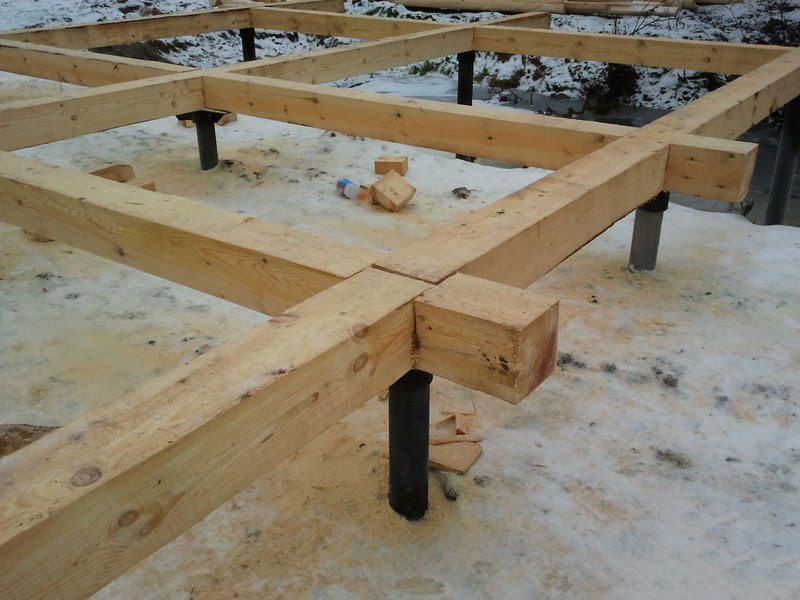

   Для лёгкого сооружения ростверк можно сделать из бруса

9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.

Видео: как закрутить винтовые сваи одному

Пошаговая инструкция по устройству фундамента

Готовясь делать свайно-ленточное основание, надо либо заранее запланировать высокие траты на отопление, либо сразу в смету и проект заложить утепление цокольно-фундаментной части строения. Во втором случае понадобится влагостойкий утеплитель для стен и облицовка, зато в жилище точно будет тепло.

Необходимо будет по периметру коттеджа выполнить фальш-стенку, закрывающую свайные столбы и предотвращающую сквозняки между ними. Для этого можно взять фасадные панели для наружной отделки либо профлист. Если же хочется чего-либо более красивого и элегантного, то есть клинкерная плитка и декоративный кирпич. Отелочных материалов для экстерьера здания существует немало.

В целом пошаговая инструкция ленточного фундамента на бетонных сваях разбивается на пять шагов:

1. Подготовительные и чертежные работы

2. Выемка земли, установка труб из асбестоцемента и их армирование.

3. Заливка несъемной асбестоцементной опалубки бетоном.

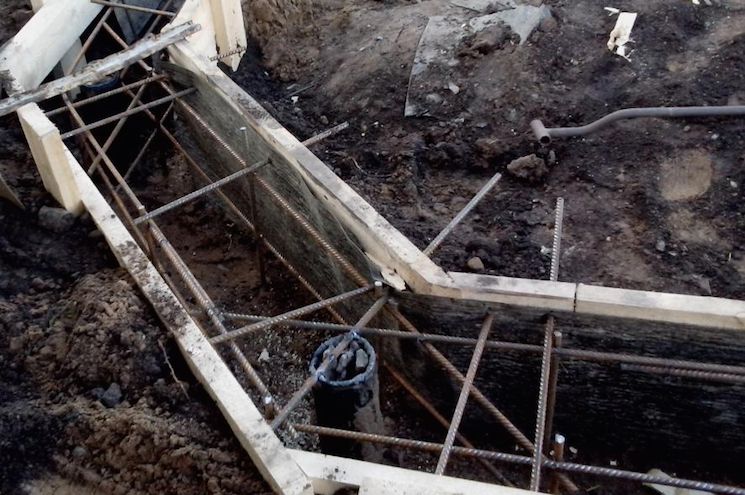

4. Создание ленточной опалубки из досок и брусков.

5. Армирование ленты на сваях и заполнение ее бетонным раствором.

6. Гидроизоляция железобетона.

Чертим на бумаге или в программе будущей фундамент — ленту и сваи

Разметка «кольями» скважин под сваи будущего фундамента

Трактором с буром делаем скважины

Сваи необходимо погружать на глубину ниже уровня промерзания на стройплощадке грунта. Ямы под них придется копать на 40–50 см ниже этой отметки. Фундамент должен опираться на устойчивое грунтовое основание.

Получаем вот такие скважины

После подготовки скважин размерами на 10–15 см шире внешнего диаметра труб из асбестоцемента на их дне толщиной в 30 см насыпается песчаная подушка. Трубная опалубка устанавливается как раз на этот утрамбованный песок. Сами трубы в поперечнике выбираются из расчета 1/3 от ширины ж/б ростверка.

Подготавливаем арматуру для вязки каркаса свай

Далее каждая свая армируется тремя или четырьмя вертикальными прутами из стали сечением 10–12 мм и длиной равной сумме высот опоры и ленты на ней. Размещаются они в трубе на приблизительно равном удалении друг от друга и от асбестоцементных стенок. Для упрощения их можно связать проволокой в нужную конструкцию еще на земле до установки.

Вяжем каркасы свай из арматуры и вставляем в скважины

Следующий этап – заливка труб бетонным раствором. Обычно это выполняется до армирования ленты фундамента на сваях. Но приведенная инструкция может быть и несколько изменена. Тогда сначала укладывается арматура в ростверк и для него делается опалубка, а потом все вместе уже заливать бетоном. Ячейки армирующего пояса вяжутся размером в 30–40 см в зависимости от ширины и высоты ленты.

Для выполнения гидроизоляции достаточно взять обычный рубероид и обернуть им ростверк. Этот наиболее дешевый вариант. Также можно воспользоваться битумной либо полимерной мастикой. На этом фундамент дома в виде ленты на сваях выполнен. В дальнейшем его надо будет лишь закрыть облицовкой и по необходимости утеплить.

После высыхания промазываем фундамент битумом и застилаем рубероидом

Готово — можно выкладывать стены

Отмостка

Сооружение построенное на свайно винтовом фундаменте должно иметь отмостку чтобы в помещениях не было сырости и плесени. Отмостка свайно винтового фундамента делают сразу после возведения цоколя.

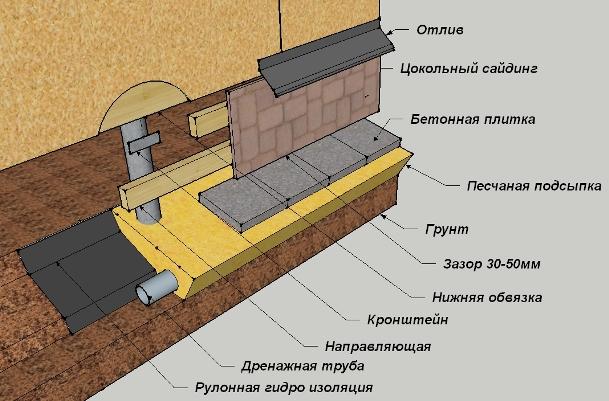

Схема устройства отмостки

Отмостка делается вокруг дома с наклоном в 7 градусов от дома для того чтобы поверхностные воды не попадали в подпольное пространство, а красиво выполненная отмостка ещё и придаст дизайну сооружения особый вид. Ширина отмостки напрямую зависит от выступа крыши, она должна быть шире выступа крыши на 0,2 — 0,3 метра. Отмостка состоит из компенсационного шва, гидроизоляции, покрытия и подстилающего слоя, причём покрытие можно сделать из разного материала.

Компенсационные швы разделяют отмостку на участки

По периметру всего сооружения копают канаву глубиной 30 см и делают в ней опалубку. Затем укладывается два слоя рубероида и засыпается слоем щебёнки и слоем крупнозернистого песка, причём каждый слой нужно трамбовать. Потом делаются компенсационные швы из деревянных брусков пропитанных битумом. В получившиеся секции помещают покрытие, а если покрытие будет бетонным то в секции нужно предварительно положить армированные сетки.

Вид фундамента и технология монтажа

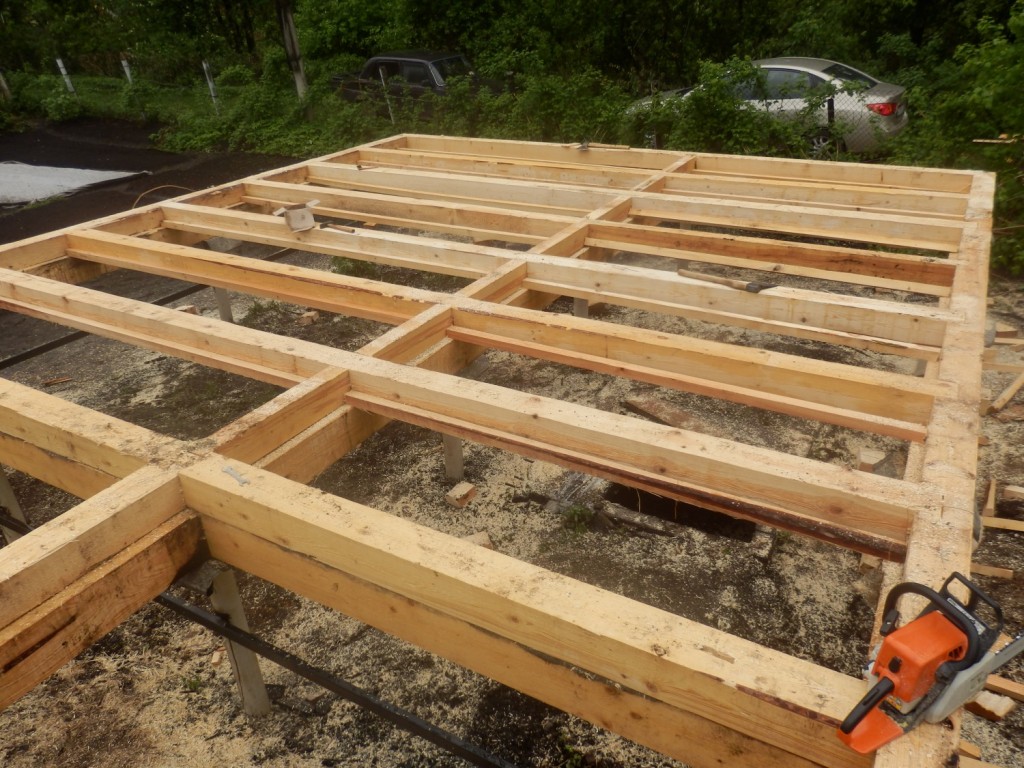

Основной процесс монтажа нижней обвязки каркасного дома зависит от выбранного типа фундамента. Рассмотрим все тонкости подробнее для самых распространенных типов фундамента.

Свайно-винтовой и столбчатый

Свайный фундамент самый разнообразный вариант в плане формы. Он может быть с ростверком или без него, на столбах или винтовых сваях, может отличаться высота свай над землей, толщина и вес материалов и т. д. Несмотря на это, принцип монтажа этого элемента конструкции остается примерно одинаковый:

1. Для начала необходимо обеспечить гидроизоляцию для пиломатериалов, чтобы лишняя влага не могла спровоцировать их гниение. Для этого используют битум или рубероид;
2. Далее материал для обвязки (брус или доски) раскладываем на места монтажа;
3. Углы дома обвязываются брусом. Способ соединения брусков, как правило, вполдерева;
4. Крепим дерево к ростверку (реже его монтируют непосредственно к самим сваям). В качестве крепежных элементов используются анкера, либо резьбовые штапики (их наваривают непосредственно на основание);
5. Важно! На каждом этапе важно проверять ровность укладки досок с помощью строительного уровня.
6. Укрепляем угловые соединения с помощью гвоздей, болтов либо шурупов;

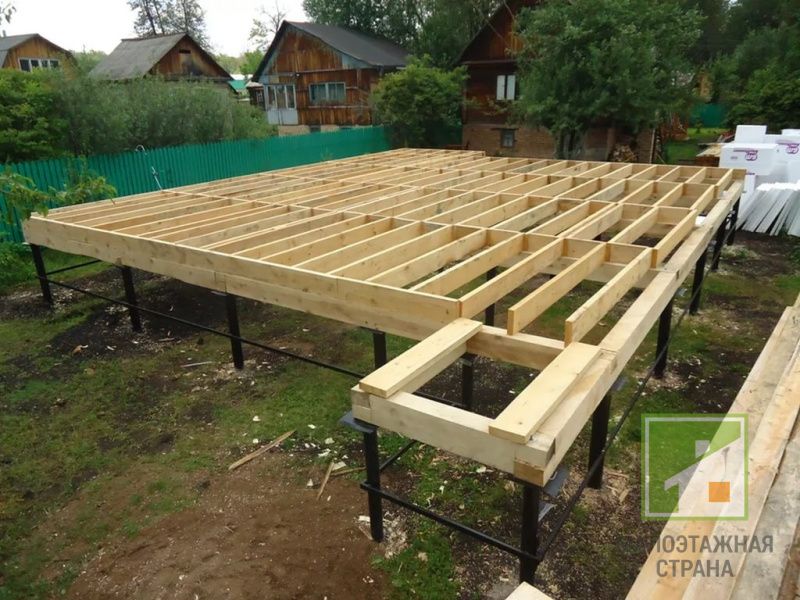

7. Монтируем лаги чернового пола.

Ленточный фундамент

Этот вид фундамента значительно упрощает процесс установки нижней обвязки. Монтировать брус на ровную, бетонную, горизонтальную поверхность намного проще, чем на сваи. Процесс монтажа заключается в следующем:

1. Прежде всего, на бетонную ленту укладывается гидроизоляция (рубероид либо керамзит).
2. Подготавливаем гнезда для угловых соединений.
3. С помощью болтов, анкеров или шпилек закрепляем обвязку (доски или брус).
4. Углы необходимо усилить. С помощью строительного уровня проверяем ровность уложенных досок. При необходимости горизонталь корректируется клиньями либо подкладками.
5. Далее монтируем половые лаги любым удобным способом.

Плитный фундамент

Для этого вида фундамента необходимо монтировать нижнюю обвязку, чтобы было на что ставить каркас стен. Она отсутствует, только если используется технология платформенного монтажа стен. Тогда работы проходят следующим методом:

На плиту укладывается слой гидроизоляции сплошняком.

Далее переходим к монтажу опорных брусков, к которым крепятся лаги пола. Они должны располагаться перпендикулярно опорным брускам.

• Монтируем черновой пол и создаем надежную площадку для установки стен.
• Делаем разметку и собираем стены.
• Когда выбрана технология постоечного метода монтажа стен, монтаж происходит так:
• Обязательная гидроизоляция.
• На основе раскладываем брус, в местах соединения углов делаем гнездо.
• Брус монтируем, соединяем все углы. Проверяем параллельность и горизонтальность всех элементов.
• Монтируем лаги.

Важно! Использовать строительный уровень необходимо на протяжении всего процесса. Это напрямую влияет на долговечность дома.

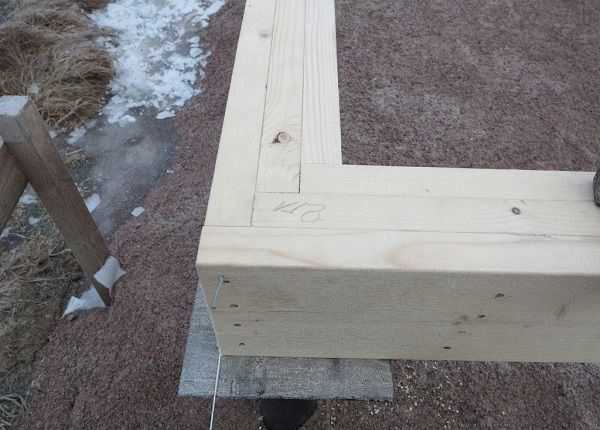

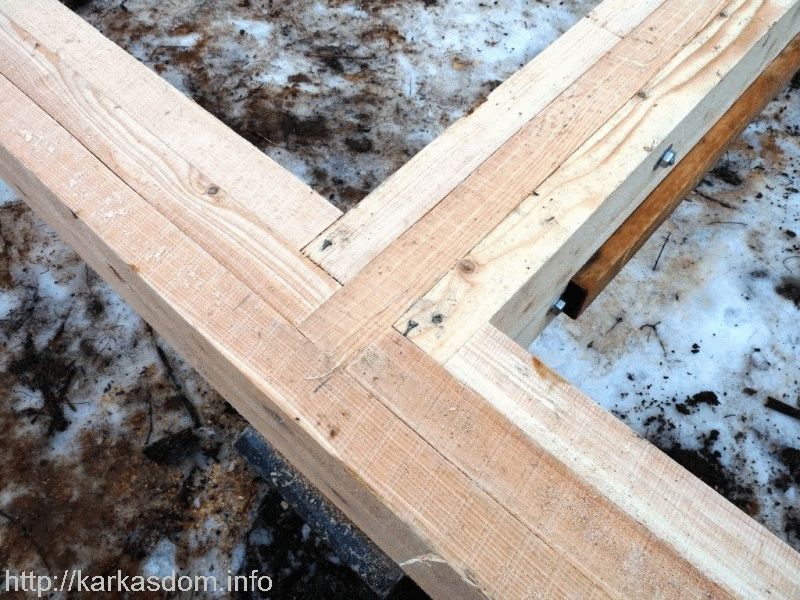

Углы соединяются вполдерева. Для дополнительного скрепления необходимо использовать металлические пластины, бобышки, скобы или болты.

Важно! Для скрепления деревянных деталей необходимо использовать элементы с защитным битумным покрытием или, как минимум, окрашенные. Это необходимо, чтобы защитить дерево от ржавчины и разрушения.

На ленточном и плитовом фундаменте нижняя обвязка каркасного дома монтируется в качестве крепежных элементов; рекомендуется использовать деревянные пробки, которые закреплены в бетоне. Внутреннее отверстие для пробки покрывают битумом, а сам материал должен быть максимально смолистым. Это обеспечит дополнительную защиту от влаги.

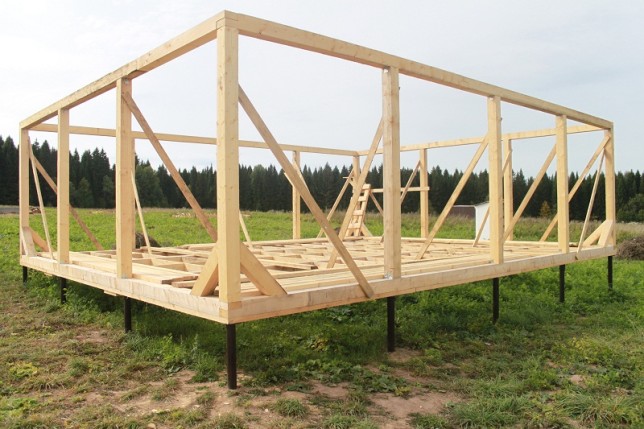

Деревянная обвязка для свайного буронабивного фундамента

Если вы выбрали свайный фундамент для вашего каркасного дома, то вам обязательно нужен ростверк (обвязка). Кто-то делает из его бетона, я предпочитаю — деревянный. Делается это или из бруса 200×150 (нужно считать сечение от нагрузки дома и шага свай) или из 3 сплоченных досок 200×50 (рекомендую, ведь сухой брус достаточно сложно и его может повести).

Также напоминаю, что купить готовый недорогой проект каркасного дома

Доски сколачивать можно по-разному, вот некоторые варианты:

А в СП также показано, как правильно стыковать и сколачивать такую обвязку:

Помните о направлении волокон дерева (доски должны идти вразнобой):

Обычно шаг между гвоздями — 400 мм. Гвозди — 90мм с обеих сторон, либо 120 мм поочередно с разных сторон в шахматном порядке.

Фотографии с узлами крепления реально деревянного ростверка:

Как крепится ростверк к сваям?

Обычно крепят его на шпильки 10-12 мм толщиной. Шпильки выходят из свай на 25 см. Мы вставляем их в бетон пока он еще не высох прямо посередине сваи. Затем длинными сверлами (больше 200 мм длинной) сверлим центральную балку ростверка насквозь и сажаем ее на это место на шпильку. Сверху потом берем перьевое сверло и высверливаем в этой же балке место под шайбы — отмечу, что это достаточно нелегко. Сверху надеваем 2 шайбы и гайку того же диаметра, что и шпильки. Все!

Итак, в этой статье мы рассмотрели вопрос о том, как делается обвязка деревянного дома. Если следовать каркасной технологии, это совсем не сложно.

Облицовка фундамента

Чтобы опорные столбы имели более презентабельный вид, а также с целью защиты их от грязи и сырости, вызванных таянием снега или затоплением водой из водоема, следует произвести дополнительную их отделку. Различные облицовочные материалы помогут защитить пол в бане на винтовых сваях, а также сделать акцент на внешнем виде самого здания.

Поскольку основной ущерб может быть нанесен снегом и потоками грязной воды в межсезонье, особое внимание следует обратить на гидроизоляционные качества материалов для облицовки.

Отметим, что весьма прочным и абсолютно водонепроницаемым является натуральный и искусственный камень.

Подготовка бруса к установке на сваи

Подготовка обвязки к установке на сваи заключается в обработке древесины антисептическими составами, а также в отрезании заготовок необходимой длины. Для антисептической обработки лучше всего подойдут биозащитные составы, одновременно способные выполнять функции грунтовки. С рекомендациями застройщиков по поводу применения тех или иных защитных составов вы можете познакомиться здесь.

Некоторые застройщики перед установкой обвязки стремятся высушить древесину до оптимальной влажности. Какой же должна быть влажность бруса, используемого для строительства обвязки? Опытные пользователи FORUMHOUSE считают, что если древесина имеет товарный вид, если ее влажность не отличается запредельными значениями, то использовать ее для строительства обвязки лучше в том виде, в котором она была куплена. А сушка доски или бруса в домашних условиях принесет больше вреда, чем пользы.

Сушить брус надо в специальной камере, а не за сараем или же под пленкой. Строят обвязку сразу после покупки древесины, а сохнет она уже внутри строительной конструкции. Все, что успело перед строительством полежать, потом только на дрова годится, увы.

Этот совет для тех, кто не желает получить после неумелой сушки брус, скрученный во всех возможных направлениях.

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем

Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

• пески – 0,8-1 м
• супеси 1 – 1,5 м
• суглинки 2 – 2,5 м
• глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Качество бруса для обвязки

Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.

Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.

Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

• засверливают три – четыре отверстия, с помощью которых процесс крепления деревянного бруса саморезами упрощается;
• на оголовках с помощью рубероида или битумного состава устраивается гидроизоляционный слой. Вырезая куски рулонного материала, на каждую сторону рекомендуется оставлять двухсантиметровый запас, облегчающий процесс фиксации.

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

Установка оголовков

Но в случае обвязки брусом, учитывая его строгие размеры, целесообразно установить фланцы (буква «П» в перевернутом виде). Расстояние между «ногами буквы» зависит от параметров заготовок, так как они будут укладываться между ними (минимальное сечение бруса для обвязки – 150 мм). Естественно, что отверстия под элементы крепежа готовятся заранее.

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Монтажные работы:

• установку начинают в местах пересечений балок;
• брус стыкуется «в полкорпуса». Иногда используется вариант соединения «в лапу», являющийся более надежным. Чтобы прилегание бруса было плотным, его торцевые участки обрезаются ровно. В местах соединений древесину рекомендуется промазывать клеевым составом;
• к подошвам оголовком брус крепится саморезами. Лучше использовать метизы с шестигранными головками – их удобней вкручивать снизу. Для облегчения такой работы предварительно сверлятся небольшие по диаметру отверстия, саморезы затягиваются торцевым ключом;
• внутри ростверкового периметра балка врезается «в полкорпуса». Брус до этого в точках соединений оснащают канавками. Затем часть торца подрезается, чтобы брус погрузился в основную обвязку.

Рекомендации специалистов

Специалисты советуют соблюдать ряд правил, которые исключат часто совершаемые ошибки.

Рекомендации:

1. До монтажа деревянной конструкции потребуется удостовериться в том, что все оголовки свай расположены на одной высоте. В противоположном случае потребуется делать небольшие пазы в брусьях.

2. Крепежный элемент должен располагаться по продольной оси бруса, так как в противоположном случае уменьшается запас прочности и нарушается целостность бревна.
3. До момента крепления деревянного каркаса должны быть установлены закладные элементы.
4. Брус должен в два раза превышать сечение сваи. Это увеличит надежность и устойчивость конструкции.
5. Для гидроизоляции потребуется 2-3 слоя из рубероида. Это улучшит защиту от влаги.
6. Проверка геометрии проводится на каждом этапе установки и закрепления деревянной конструкции, в том числе после монтажа и полноценного закрепления. Все недочеты вписываются в проект.

При формировании ростверка под массивные здания, в частности жилые, желательно предварительно проверить все расчеты у специалистов. В ряде случаев создание основания потребует наличия специальных навыков и опыта.

Сколько стоит свайный фундамент?

Свайно-комбинированный фундамент, который можно выполнить своими руками — один из самых дешевых видов основания для коттеджа. Стоимость конструкции зависит от типа свай и наземной части. Экономичным вариантом является свайно-ленточный фундамент на буронабивных опорах. Устройство основания на винтовых сваях обойдется дороже за счет покупки готовых металлических опор.

Рассчитать примерную стоимость можно путем сложения всех материалов, которые будут применяться для возведения конструкции. Проще всего сделать это, используя специальный «Калькулятор фундамента». Выбирая тип основания для дома, помните, что стоимость его возведения (работа + материалы) не должна превышать 30% от сметной стоимости всего строительства.

Обычно строительство свайных фундаментов ведётся на слабых грунтовых основаниях. В некоторых случаях делают свайный фундамент своими руками на плотных грунтах. Дело в том, что сделанный фундамент для дома на сваях будет стоить гораздо дешевле здания на монолитном ленточном основании.

Возведение свайного фундамента не требует выполнения больших объёмов земляных работ. Большая экономия времени, независимость от времён года – всё это привлекает застройщиков на строительстве своих домов использовать сваи. О том, как сделать свайный фундамент своими руками, мы расскажем в этой статье.
