Виды крыш частных домов по конструкции и геометрическим формам

Особенности одноэтажных построек

Прежде чем говорить о крышах одноэтажных домов и их устройстве, выясним суть и особенность невысоких построек. В последние годы строительство малоэтажных коттеджей становится самым популярным вариантом частного домостроения, благодаря многим преимуществам:

1. Строительство подобных домов проходит в более сжатые сроки.
2. Для одноэтажных построек закладывают облегчённые фундаменты, а это означает удешевление строительства в части земляных работ.
3. В проектировании таких строений используют в основном простые конструктивные решения.

   Одноэтажные постройки в последнее время становятся всё более востребованными

4. Отсутствие второго этажа — дополнительное удобство для пожилых людей и безопасность для малышей.
5. Одноэтажные дома — идеальная организация пространства, где в пределах одной плоскости (40–200 м²) размещают все нужные помещения. Компактно и ничего лишнего.

Видео: проекты небольших частных домов

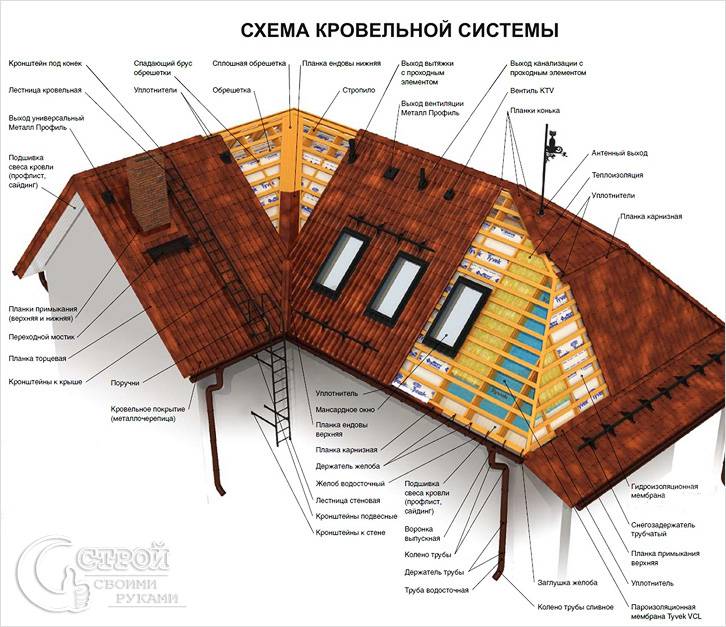

Типы кровельных систем

Чтобы построить правильную крышу кирпичного или деревянного жилого дома, нужно выбрать подходящий тип кровельной конструкции. Все кровельные конструкции частных домов можно разделить на два основных типа: скатные крыши и плоские кровельные системы. Применение плоских кровельных систем для частного строительства актуально только в том случае, когда нужно строить хозяйственное или техническое здание.

Стропильная система под двускатную крышу

При строительстве частного жилого дома следует применять скатную крышу, которая может быть выполнена с чердачным помещением и без оного. От того, есть ли чердак на кровельной конструкции, зависит тот факт, нуждается ли такая крыша в дополнительном утеплении. Как правило, обязательному утеплению подлежат те кровельные системы, которые строятся без чердака.

Среди скатных типов кровельных систем, самыми распространёнными и практичными считаются двухскатные, много скатные и мансардные кровельные конструкции. Построить любую такую крышу для кирпичного или деревянного жилого дома довольно просто, если мастер знает, как это сделать. Для этого нужно изучить крышу более детально, чтобы понять, из чего такая конструкция состоит.

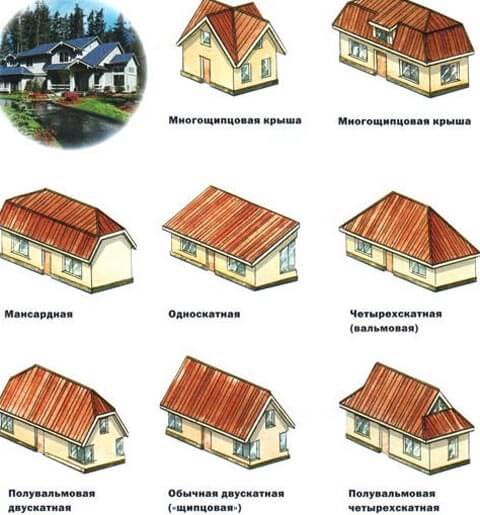

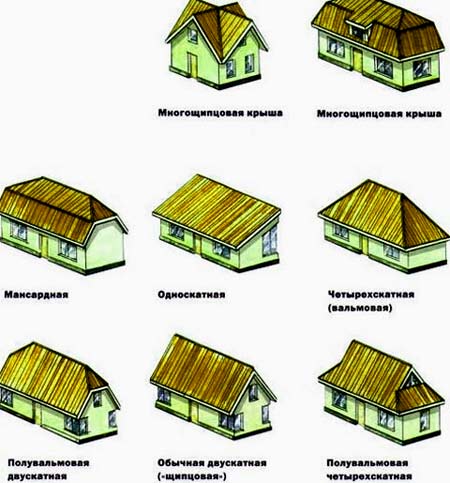

Выбор типа крыши

Во-первых, нужно определиться с формой крыши. До селе, нам известными и популярными формами крыш являются следующие конструкции:

• односкатная,
• двухскатная;
• четырехскатная (вальмовая),
• ломаная,
• многощипцовая.

Плоская наклонная

Это хороший дачный или загородный вариант. Такая крыша самая простая и подходит для домов, небольших по своей площади. Её несложная стропильная система является явным преимуществом. Однако с такой кровлей не получится создать жилые чердаки. На территории России плоские крыши встречаются редко, в основном они распространены в скандинавских странах.

Плоская наклонная крыша

Двухскатная

Наиболее универсальный вариант. Такая крыша подходит для мансардных помещений. По типу формы бывает простой и ломанной. Двухскатную крышу выбирает большинство застройщиков — она не сложна и доступна по стоимости. За счет изменения угла наклона корректируются показатели нагрузки на элементы стропильной системы.

Двухскатная крыша

Четырехскатная (вальмовая)

Четырехскатная крыша будет гораздо белее устойчивой к различным природным явлениям, таким как: сильный ветер, снег. Поскольку вес данной крыши значительный, к тому же она занимает большую площадь покрытия, для её надежного крепления необходим крепкий фундамент, прочные несущие стены и хорошо подготовленная стропильная система. А так же дополнительное утепление.

Четырехскатная (вальмовая) крыша

Полувальмовая

В отличие от вальмовой, скаты имеют неодинаковый размер. Два ската большие, а два урезанные маленькие. С точки зрения технического устройства, такая кровля будет сложнее вальмовой, зато такие крыши увеличивают объем чердачного помещения.

Полувальмовая

Шатровая

Как видно из названия, эта крыша похожа на шатер. Состоит из четырех одинаковых скатов в форме равнобедренных треугольников, сходящихся в одной точке. Благодаря такой форме, данное покрытие прекрасно справляется с сильными осадками, благодаря равномерному отводу вод. Основной недостаток – сложность проектировки и возведения каркаса.

Шатровая

Многощипцовая

Из всех форм крыш, эта — самая сложная. Подходит только для многоэтажных строений, применяется крайне редко в частный строениях. Многощипцовая крыша — совокупность комбинированных скатных крыш для зданий в форме буквы «П», «Г», «Т». Их проектирование, изготовление и сборка являются делом весьма не простым.

Многощипцовая

Расчеты

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

• Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
• Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
• Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист. Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

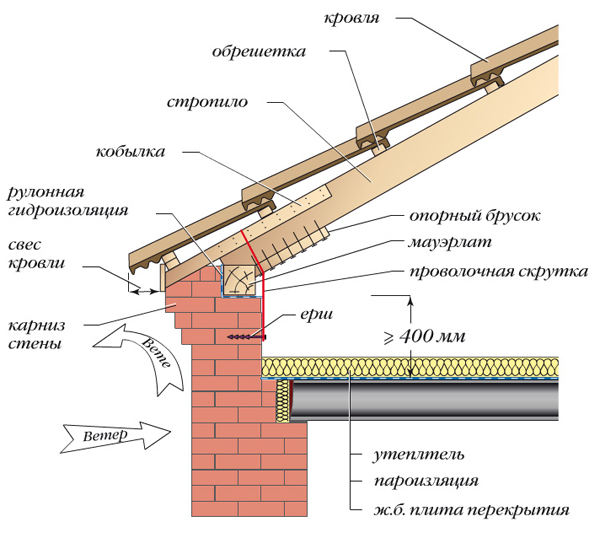

Укрепление каркаса крыши

При строительстве кровли, обязательным условием является обустройство надежного каркаса. Каркасом называется стропильная система, прикреплённая на мауэрлат. Обязательно нужно учесть, что если длина балок будет больше чем 4,5 м, то дополнительно придется смонтировать прогоны.

Оптимальное сечение балок, используемых чтобы простроить каркас крыши в кирпичном доме, равняется 70 на 150 мм.

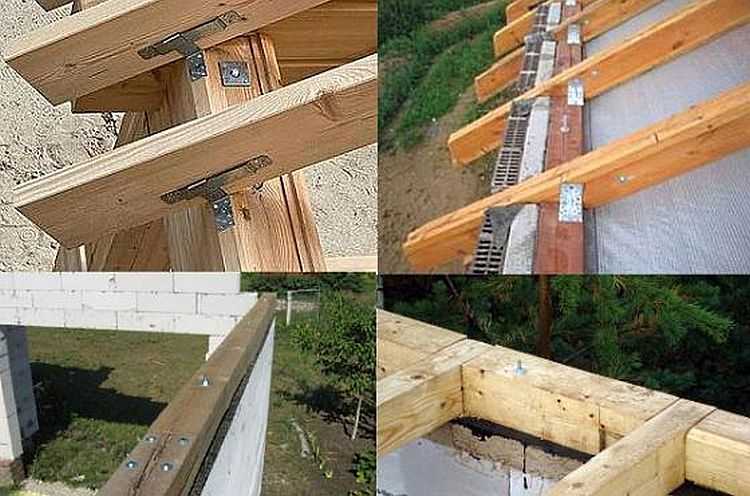

Крепеж стропил на мауэрлат осуществляется при помощи специального выреза, который фиксируют при помощи двадцатисантиметровых гвоздей. Забивка гвоздей должна производиться по такому принципу:

• Первый гвоздь прибивают сквозь стропило к мауэрлату в диагональной плоскости;
• Второй гвоздь забивается точно так же, только с обратной стороны;
• Забивка третьего гвоздя производиться под углом 90° сверху.

Этот способ крепления стропильной системы не позволяет её перемещаться из стороны в сторону. Крепление верхних концов стропил производиться внахлестку, она на другой. Одна балка, своим концом должна перекрывать параллельную балку. В верхней части они тоже крепятся при помощи гвоздей, хотя можно для этого использовать и болты.

Выбор материалов

Если вы хотите знать, как сделать каркас крыши своими руками, для начала нужно обзавестись инструментами и материалами.

Для выполнения работ понадобится следующее:

• брус 150х50 мм для стропил;
• брус 100х100 мм для мауэрлата (для этой цели лучше покупать хвойную древесину зимней заготовки без каких-либо видимых изъянов);
• рейки 40х40 мм для обрешетки;
• крепежные шпильки для фиксации мауэрлата;
• шпильки 8 мм и 10 мм для стропил;
• скобы;
• кронштейны;
• саморезы по дереву;
• молоток;
• рубанок;
• дрель;
• пила;
• уровень;
• рулетка;
• перчатки;
• антисептики для древесины;
• антипирены.

Обработка деревянных элементов конструкции антисептиками и антипиренами продлевает сроки эксплуатации всего здания, а также снижает горючесть древесины, сводя риск воспламенения к минимуму.

Полезный совет: значительно упрощают и ускоряют монтаж газовые пистолеты. На данном видео каркас крыши делается легко и быстро с применением современной техники. Если строительство одноразовое, есть смысл взять такой пистолет в аренду.

Для выполнения каркаса из металлического профиля понадобятся совершенно другие инструменты, но поскольку вес материалов и сложность исполнения не позволяют проделывать такую работу самому, наиболее приемлемо заняться возведением деревянных каркасов.

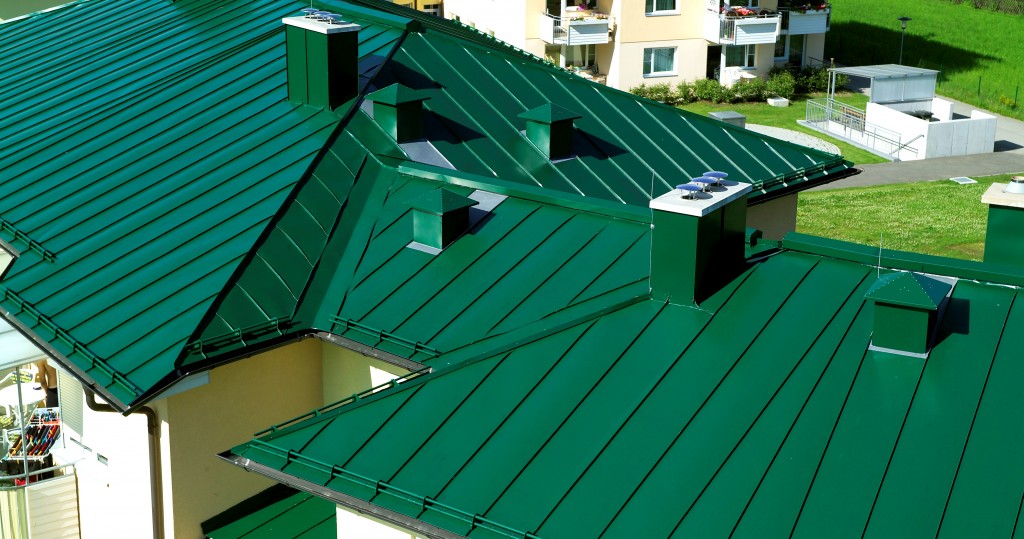

Общая характеристика вентиляционных узлов крыши

При монтаже различных технических коммуникаций вентиляционные трубы традиционно устанавливаются на крыше. Подобный подход имеет специфические особенности и требует скрупулезного соблюдения технологии установки.

Вентиляционные узлы прохода во многих случаях обладают схожей у различных моделей конструкцией. Они применяются для принудительного и естественного процесса вывода отработанного воздуха, конденсата, испарений за пределы здания.

Все виды кровельных проходок должны быть безупречно выполнены и герметичны, чтобы атмосферная пыль и вода не проникали в жилые и подсобные помещения. По схемам кровельных проходов обустраиваются не только вентиляционные трубы, но и аэраторы, и дымоходы, и антенны, и кровельные люки

Вентиляционная труба узла на крыше располагается так, чтобы отработанный воздух имел возможность выходить беспрепятственно.

Для скатных крыш удобным решением будет установка вентиляционной трубы рядом с коньком. Такая конструкция не требует дополнительного усиления и установки системы очистки от снега.

При близком расположении вытяжных труб к коньковому хребту на систему оказывается наименьшее давление ветра. Однако для формирования нормальной тяги вентиляционная труба (шахта) должна быть выше конька минимум на 0,5 м. Это требование не относится к аэраторам и кровельным вентиляторам, решающим задачи осушения кровельного пирога

Изготовление систем прохода соответствует ГОСТу 15150, а именно:

1. Толщина материала превышает 1,9 мм.
2. Диаметр окружности – 10-12,7 см. У узлов с квадратным сечением размеры могут варьироваться.
3. Обрабатывается антикоррозийными смесями.
4. Размер кольца-опоры обязательно превышает диаметр патрубков.
5. Длина конструкции должна составлять максимум 1 м.

Сам узел может размещаться на железобетонный стакан или непосредственно на участок кровли.

Потребителю сейчас предложен широкий ряд универсальных и специализированных устройств для герметичного и оперативного оформления кровельных проходов как внутренней вентиляционной системы, так и осушения кровельных слоев

На размеры и форму выхода влияет вид покрытия, его толщина и особые характеристики материала, а также характеристики всей системы вентиляции. Выбор ее зависит от условий созданных внутри здания: степени влажности; запыленности комнат; загазованности и пр.

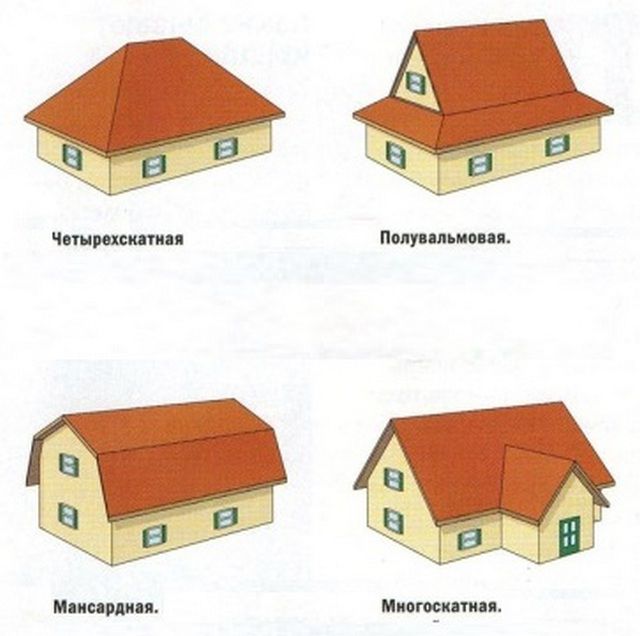

Разновидности скатных крыш по геометрическим формам

Кроме того, конструктивные особенности крыш могут определять и различные формы крыш частных домов.

Односкатная крыша

На данный момент, самой простой и дешевой считается односкатная крыша. Это плоский вид крыши, которая опирается на стены, имеющие разную высоту. В результате чего, наклон крыши происходит в одну, какую-либо сторону. Обычно она чаще всего используется при строительстве сараев, гаражей и других хозяйственных построек.

Но нередко ее можно увидеть и на дачных домиках. При всех своих достоинствах, основной недостаток такой крыши состоит в том, что мансарду в доме с такой крышей обустроить нельзя. Да и ее внешний вид оставляет желать лучшего.

Дом покрытый односкатной крышей.

Двускатная крыша

2-х скатная крыша является распространенной в селах и в небольших городах. Этот вид крыши дошел до наших дней с давних времен. Как можно догадаться, состоит такая крыша из 2-х скатов, соединенных друг с другом при помощи «конька». Интересно, что такие скаты бывают как симметричными относительно друг друга, так и отличаться друг от друга углом наклона или длиной.

Под такой крышей можно легко оборудовать чердак или мансарду. Этот вид крыши можно смело считать самым практичным и наиболее распространенным. Части стен здания, которые ограничивают чердачное помещение с обеих сторон, называются фронтонами.

Вальмовая крыша

Если вместо фронтонов устанавливаются 2 ската треугольной формы, то данная крыша носит название вальмовой, а сами скаты именуются вальмами. Верхняя часть скатов имеет слуховые окна. Если сравнивать этот тип крыши с рассмотренным выше, то сооружать его намного сложнее. Поэтому, строительство такой крыши необходимо доверять только профессионалам. Зато устойчивость таких крыш к осадкам и сильным ветрам – просто феноменальная.

Полувальмовая крыша

Полувальмовый тип крыши считается промежуточным звеном между 2-х скатной и вальмовой крышами. Торцевые фронтоны в этом случае сделаны в виде трапеции, а их верх накрыт полувальмами. Как правило, в таких крышах на фронтоне можно разместить вполне полноценное окно, а сами полувальмы представляют собой довольно интересные декоративные элементы.

Существует и еще один вид полувальмовой крыши, когда нижняя часть фронтона просто перекрывается скатом. Это позволяет обеспечить правильную треугольную форму оставшейся части фронтона, в котором обычно организовывается слуховое окно. Если судить о такой крыше по ее внешнему виду, то она представляет собой довольно большой интерес для дизайнеров.

Слева первая разновидность, справа вторая разновидность вальмовой крыши.

Шатровая крыша

У вальмовой крыши есть еще одна разновидность, которая получила название шатровой крыши. Конструктивно она имеет 3 и более скатов, сходящихся в одной верхней точке. Этот тип крыши не имеет конька, к тому же симметричность скатов по отношению друг к другу, просто поражает. Если дом имеет форму правильного многоугольника или квадрата, то в нем обычно используется шатровый тип крыши.

В плане устойчивости к ветрам, этот тип крыши довольно хорошо себя зарекомендовал. К тому же, с точки зрения дизайнерской мысли, альтернатив таким крышам мало.

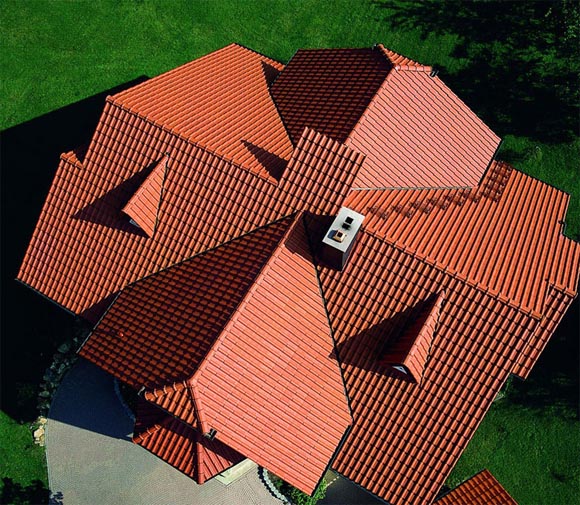

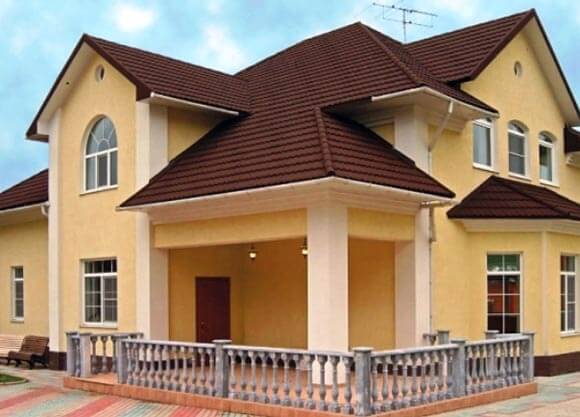

Многощипцовая крыша

Если здание имеет форму сложного многоугольника, то оно обычно накрывается многощипцовой крышей. Такие крыши очень сложны конструктивно из-за своей непростой системы стропил. Тем не менее, при удачном проекте такой крыши, можно создать очень уникальную конструкцию.

Пример многощипцовой крыши.

Ломаная крыша

К видам мансардных крыш частных домов нередко относят и ломаный тип крыши. Такую крышу иногда называют крышей мансардного типа. Они имеют довольно большой угол наклона излома, что позволяет более полно использовать полезную площадь мансарды в здании.

Вариант ломанной крыши.

Купольная и коническая крыши

Купольные и коническая крыши встречаются очень редко, что касается частных жилых домов. Как правило, эти конструкции представляют собой сооружения округлой формы, однако накрывается ими не все помещения дома, а лишь отдельные его элементы, к которым, к примеру, можно отнести веранды круглой формы, либо декоративные башенки.

Слева купольная и справа коническая крыши.

Комбинированные крыши

Но самую сложную конструкцию имеют комбинированные типы крыш. Если говорить более простым языком, то такие крыши представляют собой сочетания многощипцовой, шатровой, полувальмовой конструкции. Несмотря на это, если коттедж имеет комбинированную крышу, то его весьма необычный вид привлекает внимание, ибо имеет большое количество слуховых окошек, крытых небольших балкончиков, а также веранды открытого и закрытого типа. И все бы ничего, но такие крыши нелегко строить и обслуживать в дальнейшем.

Пример комбинированной крыши.

Как бы там ни было, но крыши, вне зависимости от своей формы или типа, постоянно совершенствуются и дополняются новыми элементами.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.Поделиться: 0

В заключение

Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.

Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.

Строительство сарая своими руками Беседка своими руками из дерева Козырек (навес) над крыльцом своими руками Установка откосов из пластика на окна своими руками Каркасный дом своими руками Водяной теплый пол своими руками

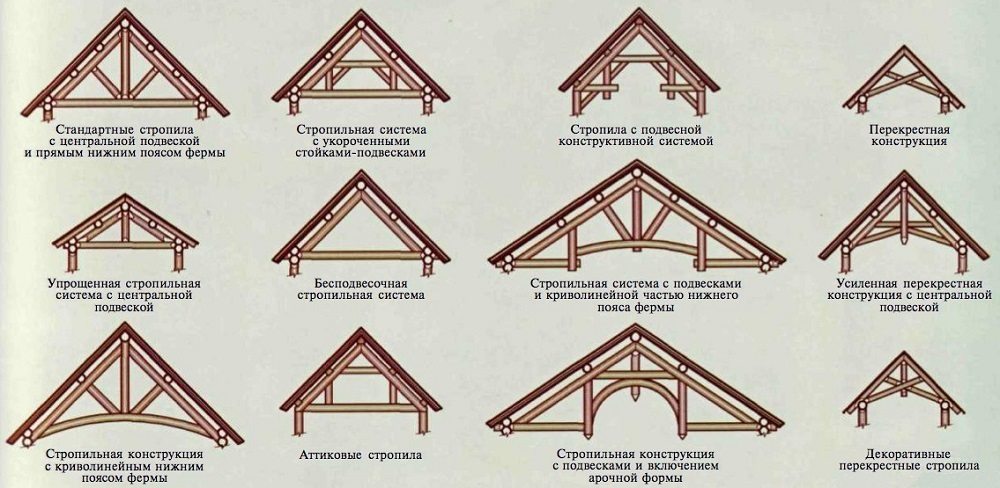

Виды стропильных систем бывают?

Эта часть крыши является очень важной и должна обладать максимальной прочностью. Дело в том, что эта конструкция принимает на себя всю нагрузку: вес кровельного материала, давление снега, нагрузку ветра.

Существует несколько видов стропильных систем:

• висячие. Они эффективны, если длина пролета очень большая;
• наклонные. Этот вариант может быть применен, если длина пролета не превышает 6 м. Учтите, что этот параметр можно увеличить в два раза, однако, при этом не забывайте установить дополнительную опору.

Виды стропильных систем

Расчет и строительство стропильной системы требует определенных навыков. В противном случае конструкция может получиться ненадежной, а ее несущая способность низкой.

Особенности выбора кровельных материалов

Самым верхним слоем крыши является кровля. Именно она принимает на себя первый «удар» внешней среды. На кровлю воздействуют перепады температуры, осадки, солнечные лучи. Естественно, этот материал обязан отвечать некоторым требованиям.

Он должен:

• отвечать функциональному назначению сооружения;
• соответствовать конструктивным особенностям крыши;
• под основание: сплошное или решеточное;
• быть устойчивым к влиянию внешних климатических условий;
• отличаться прочностью и долговечностью;
• обеспечивать красивый эстетический вид;
• быть экономически обоснованным и посильным для бюджета застройщика;
• обладать теплосберегающими и шумоизоляционными свойствами;
• быть хорошо доступной в обслуживании.

Как видите, крыша — это обязательный элемент любого здания, независимо от его функционального назначения. Она служит для защиты внутреннего пространства от климатических перемен, попадания осадков внутрь комнат. Но рассчитывать и строить ее нужно правильно. В противном случае она может оказаться не только малофункциональной, но и опасной для жизни, ведь плохо закрепленные стропила приведут к тому, что вся конструкция просто рухнет. Поэтому если вы не уверены в своих конструкторских возможностях, воспользуйтесь услугами опытных мастеров.

Похожее

Что нужно подготовить первоначально

Заметим, что грамотный выбор нужных инструментов и материалов гораздо ответственнее, чем непосредственно монтаж.

Выполните точный расчет необходимого количества покрытия. Размеры стандартного листа onduline составляют 200 х 95 см. В расчетах обязательно учитывайте припуски для нахлеста. Для нахлеста нужно будет оставить 9.5 см ширины и 10-15 см длины. Получается, что полезная площадь с одного листа составит 1.6 м2. Если вы будете знать общую площадь крыши, то сможете просто разделить ее на 1.6. Так у вас получится практически точное число необходимых листов. Помните о том, что результат может варьироваться от угла кровли и формы крыши.

Подготовка предполагает наличие таких инструментов:

• ручная пилка для древесины;
• молоток;
• гвоздодер;
• стремянка;
• кровельная лестница.

К тому же, следует приобрести вспомогательные детали, без которых работа не будет качественной:

• щипцовые элементы (защитные щитки) для кромки;
• заполнитель карниза (вспененные полиэтилен, который предотвращает попадание мусора между листами и обрешеткой);
• конек (гибкий);
• резиновые фартуки-капельники;
• спец. крепежи-гвоздики с резиновой шляпкой.

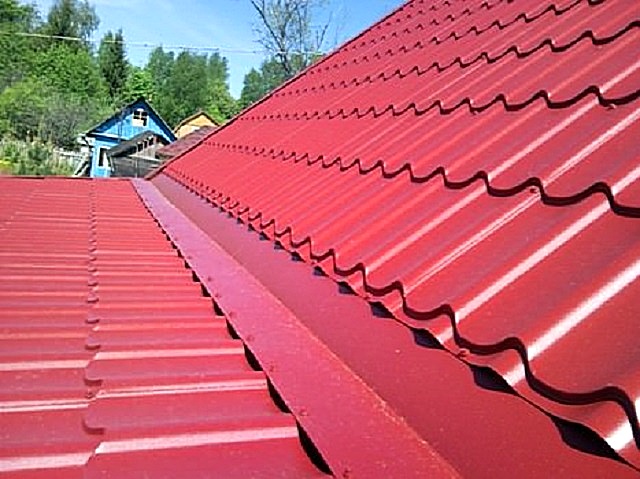

Некоторые тонкости монтажа металлочерепицы

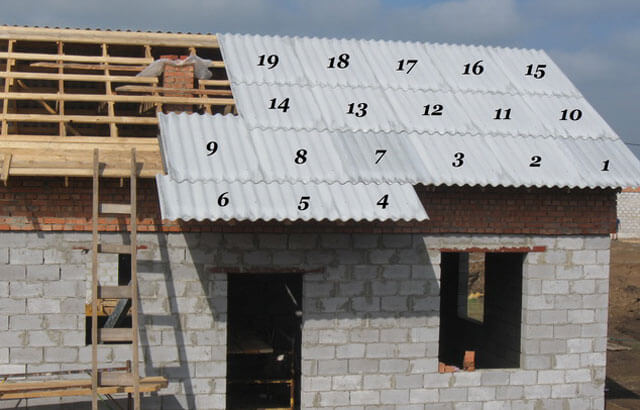

Работу по установке листов должны производить минимум два человека с соблюдением следующих рекомендаций:

1. Капиллярные пазы должны быть полностью перекрыты следующими в ряду листами;
2. Все листы должны быть тщательно подровнены параллельно карнизу.

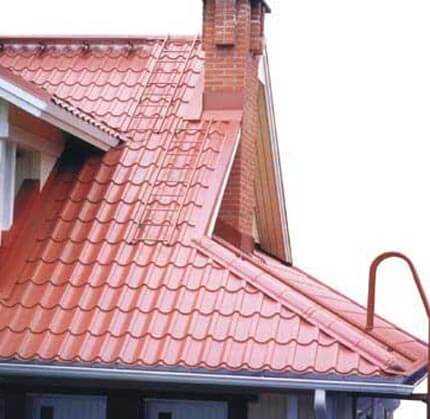

Кроем крышу: как обойти дымоход

Схема обхода трубы металлочерепицей

Устройство металлочерепичной крыши должно быть таким, чтобы в районе примыкания материала к трубе дымохода в подкровельное пространство не просачивалась вода. Для решения этой задачи используются специальные фартуки. Инструкция по их монтажу такая:

1. Перед укладкой металлочерепицы вокруг трубы набивается сплошная обрешётка. На неё наклеивается гидроизоляционный материал с нахлёстом на стенки трубы в 15–20 см. В самом дымоходе делается штроба по всему периметру.
2. После укладки металлочерепицы монтируется сначала нижний фартук, а затем верхний. Согнутые края их вертикальных частей заводятся в штробу.

Тонкости установки карнизных планок

Карнизные и торцевые планки должны быть закреплены к древесине каркаса с шагом примерно в 30 см. Если это условие не соблюсти, они в последующем могут отойти, и придётся выполнять никому не нужный ремонт. Встык их монтировать крайне не рекомендуется. Каждая последующая планка должна находить на предыдущую минимум на 1 см. Крепление этих элементов производится оцинкованными гвоздями или саморезами в шахматном порядке.

Монтаж ендов: особенности

Нижнюю ендову следует закреплять саморезами в каждую обрешётину. Нахлёст её на скаты должен составлять минимум 25 см. В этом случае не придётся делать ремонт кровли из-за подгнившего каркаса. Верхнюю ендову монтируют таким образом, чтобы не повредить нижнюю. Крепят её к металлочерепице либо на специальные уголки, либо на саморезы в верх волны (в каждую).

Крепление листов на изломах кровли

Устройство изломов крыши

Как уже упоминалось, на мансардных ломаных крышах металлочерепицу на изломе кладут со свесом. Перед монтажом при этом на рёбра скатов такой стропильной системы обычно для надёжности монтируют (с шагом 30 см) планку-капельник.

Иногда в конфигурации крыши присутствует и другой вид излома — с отрицательным углом. Закрывают его примерно так же, как и ендовы. Ковёр в данном случае укладывается такой ширины, чтобы на верхнюю часть ската он заходил минимум на 35 см, а на нижнюю — 15 см. Обрешётка под него должна быть также сплошной.

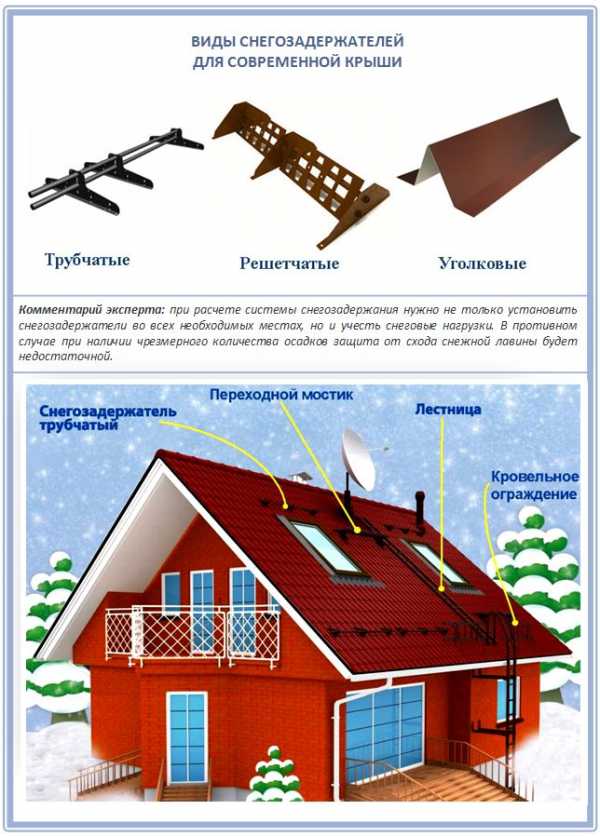

Монтаж снегозадержателей

Этот доборный элемент монтируют на пологих кровлях во избежание схода снежных «лавин». Инструкция по монтажу снегозадержателей включает в себя следующие этапы:

1. Крепление производится длинными саморезами в обрешётины;
2. В металлочерепице нужно сделать отверстия и проложить их резиновыми уплотнителями;
3. Кронштейны правильно прикручивать на расстоянии не менее 35 см от карниза.

Монтаж молниезащиты

Схема молниезащиты крыши из металлочерепицы

Эта система должна быть собрана обязательно. Если молния будет притянута металлом покрытия, придётся выполнять дорогостоящий ремонт кровли. И конечно же, природный электрический разряд — явление для проживающих в доме очень опасное. Молниезащита собирается из следующих элементов:

1. Молниеприёмника, представляющего собой стержень длиной от 5 м;
2. Токоотвода (проволока с круглым сечением);
3. Заземлителя из металлической планки толщиной не менее 150 мм.

Молниеприемник закрепляют на коньке кровли. Вокруг дымохода обматывается проволока и соединяется с серединой стержня. Заземлитель вкапывается в землю на глубину минимум 80 см и соединяется его с молниеприемником посредством токоотвода.

Кровельные покрытия

Для плоской крыши в основном используют два вида материалов: наплавляемые рулонные либо наливные мастичные. Первые в расплавленном состоянии приклеивают к поверхности битумной смолой специальными горелками.

Наливные покрытия создают прочный монолитный слой в результате процессов полимеризации, происходящей в процессе их нанесения. На наливном слое можно сделать искусственный газон, уложить тротуарную плитку, другие декоративные покрытия. Все зависит от условий проекта.

Такие традиционные материалы, как рубероид, пергамин, толь все еще применяются. Основным их недостатком является склонность к растрескиванию, послойному разрушению. Сейчас чаще монтируют современные синтетические рулонно-битумные покрытия на базе модифицированного битума, стеклохолста, стеклоткани.

Популярны и битумно-полимерные материалы из полиэстера или полипропилена. К ним относятся: изоспан разной плотности, люберит, мостопласт, элабит, гидроизол, металлоизол.

Установка стропил

Все необходимые элементы для стропил следует показать на чертеже. Стропилами могут быть доски сечением 150 на 50 миллиметров. Конструкция и вес материала зависит от устанавливаемого типа крыши. Так, для вальмовой кровли монтируются обычно диагональные стропила и нарожники (нужны для поддержания диагональных опор с двух сторон). Они упираются нижним концом на мауэрлат. При этом верхние части должны размещаться на конёк. В некоторых случаях они упираются на противоположное стропило. В итоге получаются строительные фермы. Между собой их можно соединить при помощи конькового бруса.

Для расчета шага стропильных ног и их количества нужно сделать следующее:

1. Взять общую длину ската и получить произведение этого значения с выбранным расстоянием.
2. Затем к этому результату прибивать 1 и округлить до ближайшего целого. В итоге получится нужное количество стропил.
3. Для расчета шага нужно длину ската крыши разделить на полученное ранее значение.

Пример расчёта:

• Длина кровельного ската – 15 метров.
• Величина шага – 0,5 метров.
• Для ската потребуется стропил – 31 шт. (15/0,5+1=31)
• Длина шага = 15/31=0,48

Ещё следует правильно рассчитать габариты стропильной ноги. Тут действует следующее правило — чем она длиннее, тем шаг между ними будет меньше. Учтите, слишком длинная конструкция будет неустойчивой. Для уменьшения нагрузки можно использовать подпирающие стойки.

Двускатные крыши имеют строительные системы в виде набора треугольников, связанные вверху продольным брусом. Крепятся стропила различными способами. Например, методом врезки либо при помощи металлических уголков и железных скоб.

Работа со стропилами

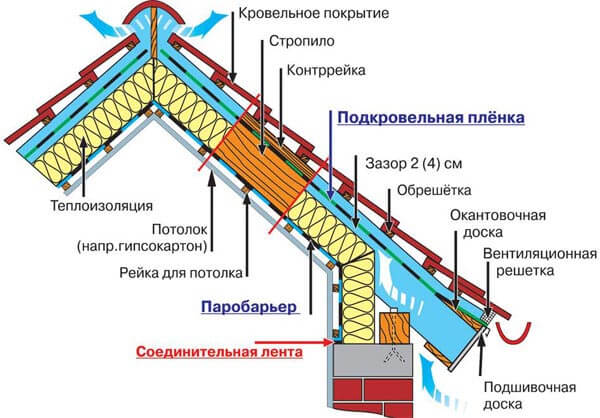

Чтобы разобраться, как сделать крышу мансардного этажа, нужно оценить выбор стропильных ног, которые будут крепиться. Если речь идет об установке ломаного типа, то нужны два типа. Те стропила, которые монтируются внизу, должны крепиться к опорам, выдвигаемым за периметр здания. Также можно осуществлять монтаж к мауэрлату.

Верхняя часть должна устанавливаться на арку.

Изготовление мансардной крыши своими руками предполагает определение мест монтажа стропил. Для этого с помощью красящих материалов нужно сделать предварительную разметку. Срезы должны четко становиться на опоры – не допускаются трещины, несостыковки, неровности.

Простая мансардная крыша своими руками пошагово может предполагать укрепление. Его делают обожженной проволокой – фиксируют ей основные элементы, закрепляемые между собой.

После установки каркаса делается обрешетка, крепится, затем монтируется утеплитель. Важно рассчитать его размер заранее, продумать вид материала. Крепится утеплитесь в зависимости от особенностей – применяются клей, крепежи. Также необходимо учитывать необходимость гидроизоляции, поскольку утеплительный материал без таковой портится. В ее качестве выступает прочная пленка, другие материалы, совместимые с утеплителем.

При монтаже не должны допускаться открытые полости – без утеплительного материала они будут пропускать холодный воздух, могут просачивать влагу, если гидроизоляция повредится из-за разной нагрузки. Это в целом способно свести на «нет» всю установку утепления, если крыша мансардного этажа своими руками частично не утеплена.

Также важно подобрать место для вентиляции, но ее обустраивают так, чтобы гидроизоляция хорошо покрывала теплоизоляционный материал. Обшивка кровельным материалом осуществляется на последнем этапе. Как видите, устройство мансардной крыши своими руками – несложное занятие, если знать все этапы и понимать специфику установки.

Мансардная крыша своими руками, чертежи с размерами, подробности и правила необходимо учитывать для достижения высокого уровня надежности установки и длительного срока службы.

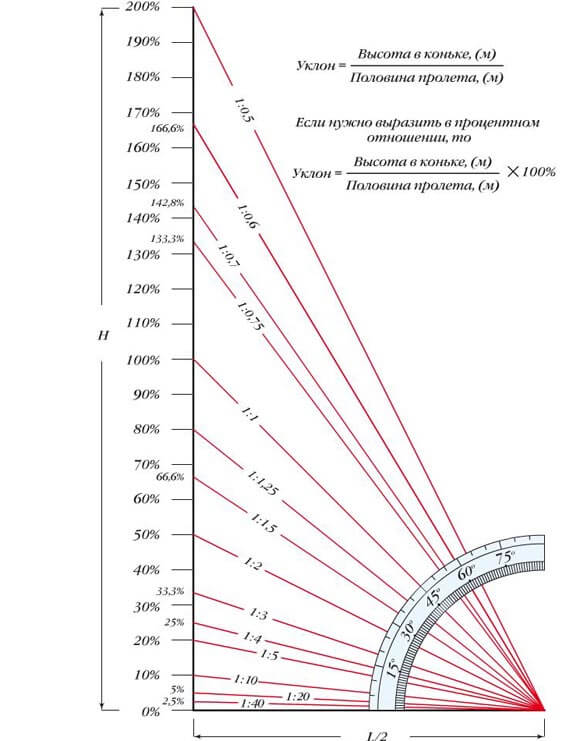

Что нужно знать при выборе конструкции крыши со скатами

Чем выше угол ската у крыши, тем меньшее количество времени будет оставаться на ней снег, соответственно создавать меньшие нагрузки.

1. Если угол ската будет превышать 50 градусов, то снег на нем не задержится. Соответственно, нагрузка на кровлю в холодное время года будет незначительной. Значит, в расчетах можно заложить меньший коэффициент прочности стропил и сэкономить на строительных материалах.
2. Для крыш с 20 градусным углом уклона скатов сечение стропил должно быть максимальным, так как такой конструкции придется выдерживать значительные нагрузки.
3. Требования по пожаробезопасности к крышам следующие: при воздействии открытого огня она должна противостоять ему без особого для себя ущерба в течение 15-30 минут. Чтобы ваша конструкция соответствовала этому показателю, знайте, что предел огнестойкости более высок у крыш со стропилами максимального сечения, обработанными огнебиозащитным составом.
4. Если дом строится в северном регионе, то кровля должна предусматривать качественное утепление. Следовательно, нагрузка на конструктивные элементы крыши возрастет. Это нужно учитывать при выборе строительного материала.
5. Чем меньше угол ската, тем большим будет расход кровельных материалов, так как нахлест между листами покрытия в этом случае должен быть более широким.
6. Чем круче крыша, тем более длинный требуется ее свес. Он предохраняет стены здания от попадания на них дождевой воды и снега.
7. Определяясь с выбором типа крыши, прежде всего задумайтесь о материале для кровли. Его вес определяет, какую стропильную схему выбрать. Самая тяжелая кровля — из керамочерепицы. Для нее делаем усиленную стропильную конструкцию и мощный фундамент.

Элементы крыши и их назначение

У каждой детали свое назначение и технологические требования Источник

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Устройство крыши частного дома состоит из таких элементов:

1. Армирующий пояс . Это железобетонная форма, смонтированная по периметру стены. Предназначена для выравнивания поверхности стен и крепления деревянных элементов стропильной системы к стенам здания.
2. Мауэрлат . Является основанием для стропильной системы здания и служит для крепления стропил равномерного распределения нагрузки на стены строения.
3. Стропильная система . Несущая ферма для монтажа кровли, тепло и гидроизоляционного материала, некоторых коммуникационных линий. Включает в себя следующие элементы:

• стропила – основной элемент конструкции, из которых составляется каркас стропильной конструкции;
• прогоны – составляющие системы, с помощью которых стропила соединяются между собой. Придают дополнительную жесткость конструкции;
• обрешетка – выполняется в двух вариантах: внешняя и внутренняя (необходима для создания вентилируемого пространства, крепления тепло и влагоизоляторов, обшивочного материала);

  конек – верхняя точка соединения стропил, место выхода воздуха из вентилируемого пространства;

опорные стойки и подкосы – конструкционные детали, предназначенные для укрепления стропил и повышения жесткости конструкции;

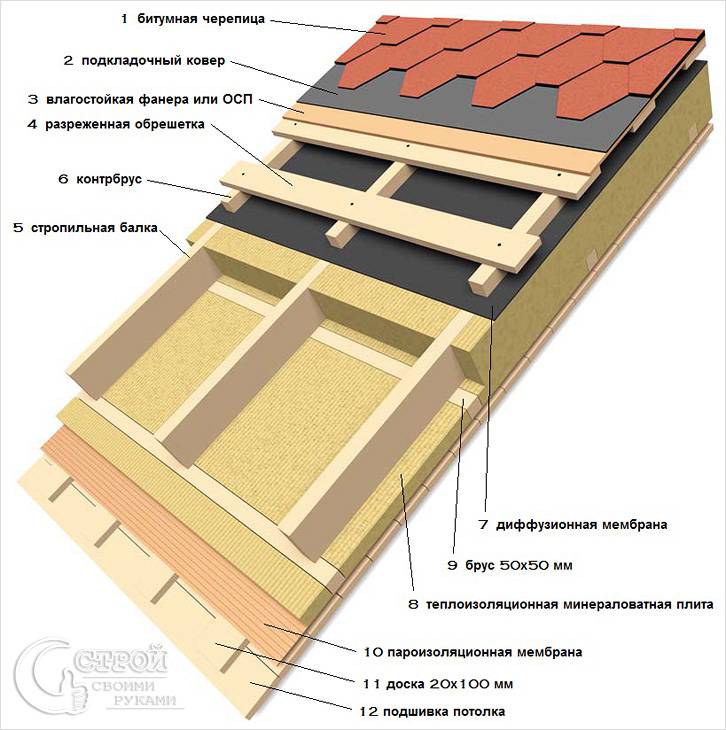

Общая схема конструкции крыши Источник

• лежень – бревно, расположенное под коньком на перекрытии, между фронтонами. Предназначено для монтажа подкосов и вертикальных стоек, придает жесткость и устойчивость стропильной системе;
• затяжка – крепежный элемент, с помощью которого стропила крепятся к мауэрлату и между собой;
• кобылка – брус, предназначенный для удлинения стропил и свеса кровли; свес кровли – часть стропильной системы, которая выходит за пределы стен (основная задача свеса – это отвод дождевой воды от основания здания и стен).

1. Утеплительный и гидроизоляционный наполнитель . Утеплитель необходим для сохранения тепла в здании. Гидроизоляционная пленка служит для предотвращения попадания влаги внутрь дома.
2. Кровельный настил . Необходим для защиты здания от атмосферных осадков, придания дому эстетичного и красивого вида.

Заключение

Строительство мансардной крыши – дело трудоемкое и в одиночку вам его не одолеть. Большинство работ нужно выполнять с помощником, а для подъема стропильных ферм потребуется 3 человека. Также успех вашего мероприятия во многом зависит от правильности первоначальных расчетов. Если методика вычислений приводит вас в замешательство, а толковых инженеров поблизости нет, посоветуйтесь с опытными мастерами – кровельщиками, в чьей компетенции нет сомнений. Они подскажут верное решение и, возможно, поведают о подробностях монтажа подобных систем.

Кол-во блоков: 18 | Общее кол-во символов: 32188Количество использованных доноров: 8Информация по каждому донору:

1. -krysh/mansardnaja/: использовано 2 блоков из 9, кол-во символов 2517 (8%)
2. -krysh/lomanaya/: использовано 3 блоков из 7, кол-во символов 5508 (17%)
3. -cherdak/: использовано 3 блоков из 5, кол-во символов 3380 (11%)
4. -postroit-mansardnuyu-kryshu-poshagovoe-rukovodstvo/: использовано 4 блоков из 6, кол-во символов 5075 (16%)
5. -sistema-mansardnoy-krysh: использовано 2 блоков из 6, кол-во символов 7583 (24%)
6. : использовано 1 блоков из 4, кол-во символов 1667 (5%)
7. -doma/krysha-i-krovlya/: использовано 1 блоков из 5, кол-во символов 3576 (11%)
8. -krysha-svoimi-rukami: использовано 1 блоков из 4, кол-во символов 2882 (9%)

Как сделать крышу своими руками: пошаговая инструкция

Мауэрлат делается из бруса сечением 100х100 мм или 150х150 мм. К дереву брус крепят гвоздями, болтами или скобами.

Устанавливаем коньковый брус на фронтоны. Если в конструкции капитальные фронтоны не планируются, стропила нужно соединить между собой на земле и монтировать на крышу уже в виде готовых стропильных углов.

Верхнюю часть стропил скрепляют коньком. Его подбивают снизу.

По внутренней части стропил натягиваем пароизоляционную мембрану.

На свесах крыши монтируют водосток:

1. монтажные кронштейны водостоков крепят шурупами к лобовой доске;
2. желоб соединяют с воронкой защелками или клеем;
3. желоб подвешивают к крыше на кронштейнах;
4. соединить трубу водостока с воронкой можно с помощью колена;
5. чтобы труба прилегала к стене, между коленами вставляют отрезок трубы;
6. к стене трубы крепят с помощью хомутов;
7. на конце водосточной трубы монтируют слив.

Настилаем кровлю, уплотняем все зазоры и щели.

• Если дом деревянный, верхний брус становится опорным для конструкции. Если стены бетонные или кирпичные, необходимо подготовить место под мауэрлат.
• Гидроизоляция обязательна, чтобы предотвратить возникновение конденсата и гниение дерева.
• Сначала на глубину двух кирпичей нужно вогнать шпильку с резьбой либо анкерный болт, к которым будет крепиться брус мауэрлата.
• Потом на нем и стропильной ноге сделать совпадающие «замки». Они нужны, чтобы стропила не соскальзывали. Поскольку главная задача брусьев – равномерное распределение нагрузок на опорные стены, концы соединяются внахлест.
• Установка стропил. Выбирать для этого надо доски или брусья с толщиной не менее 60 мм и влажностью до 20%. Из них состоит стропильная система с шагом от 60 см до 1 м. Каждое стропило упирается в соответствующий замок на мауэрлате.

Первое, что видит, приближаясь к постройте, человек – это крыша. Данная часть дома играет основную роль в общем дизайне интерьера и предназначена для защиты всего строения и его жильцов от негативных погодных факторов (ветер, осадки), от суточного и сезонного перепада температур, от теплового и космического излучений, от вредных веществ и шума, оседающих на поверхности крыши из атмосферы (выбросы с предприятий, выхлопные газы).

Правильно сконструированная крыша пожароустойчива, не боится конденсата и эффективно противостоит любым нагрузкам. Для этого очень важно подобрать кровельный материал и форму крыши.

Самыми успешными считаются полувальмовые и вальмовые крыши с четырьмя скатами. А к материалам кровли относят мягкую черепицу, шифер, еврошифер или ондулин. Перед началом процесса монтажа крыши следует установить обрешетку под профнастил, осуществляя по инструкции все действия, включая и крепление стропил к мауэрлату и установку дымохода для вывода продуктов сгорания.

Оптимальная крыша прекрасно вентилируется, она хорошо защищена от шума, высоких температур и воды, долговечна, устойчива к механическим повреждениям, имеет привлекательный внешний вид.

Строительство и утепление крыши дома из бруса

Далее к мауэрлату крепятся балки через стропило по диагонали с одной и другой стороны при помощи строительных гвоздей. Для более крепкой сцепки балки притягивают так, чтобы конец одной балки был внахлест с концом параллельной. Далее делается ригель, который позволяет усилить кровлю и сократить воздействие на мауэрлат распорной силы. Для этого скрепляются стропильные ноги при помощи балок сечением 5Х15 друг с другом.

Что такое обрешетка

Чтобы перекрыть крышу используют обрешетку, которая должна быть сплошной; если вы планируете крыть крышу металлочерепицей или другой мягкой кровлей. Для шиферного настила подходит разряженная обрешетка. Для этого вам потребуется целые деревянные доски толщиной до 25 сантиметров. Важно, чтобы эти доски были целостные, без сколов и трещин. Как правило, длину одной доски рассчитывают исходя из длины двух пролетов между стропилами (обычно 200 см.). Для формирования конька крыши доски крепятся практически вплотную друг к другу ( не менее 5 мм между ними) длинными гвоздями.

Важном этапом строительства крыши является создание вентиляции, которая позволит не только не скапливаться излишней влаги на чердаке, но и продлить срок эксплуатации кровли. Для этого в обрешетки делаются зазоры с каждой стороны по 2-3 штуки, которые начинаются в нижней части свеса, а заканчиваются немного выше. К верхнему зазору крепится вытяжка, через которую и будет поступать воздух. Для того чтобы защитить кровлю от конденсата, укладывается подкладочный слой на обрешетку. Устанавливаются так же капельники и карнизы, состоящие из металла и защищающие от влаги карниз.

Завершающий этап

Завершающим этапом является установка кровли. Чтобы правильно посчитать, сколько понадобиться стройматериалов, надо к расстоянию от карниза крыши до конька прибавить длину свеса и перехлестов. Первый лист кровли кладут к торцу, выравнивая у карниза. Затем еще один лист кладется внахлест, следующий #8212; сбоку. Четвертый лист укрывного материала кладется над вторым. Далее все ровняется, и крепят к обрешетке при помощи специальных кровельных саморезов. На завершающем этапе делают подшивку из дерева. Теперь вы знаете, как правильно построить крышу дома. Желаем вам легкой стройки и крепкой крыши.
