Конек для металлочерепицы. Монтаж, уплотнитель для конька

Необходимость крепления конька на крыше

Участок, в котором сходятся оба ската крыши – это коньковое соединение. Независимо от вида используемого кровельного материала и качества монтажа, в месте конькового соединения все равно останется заметный зазор. Эта проблема имеет не только визуальный, но и сугубо практический характер.

Отсутствие конька на крыше всегда приводит к следующим проблемам:

1. Попадание влаги в зазоры между листами металлочерепицы. Вода, как известно, может проникать в любые, даже самые незаметные щели – что уж говорить о зазорах, которые видно невооруженным глазом. Оказывающаяся под кровлей влага приводит к многократному ускорению разрушения стропильного каркаса и покрытия.
2. Задувание холодного воздуха под кровлю. В том случае, если конек на крыше отсутствует, холодному ветру ничто не помешает проникать под кровлю. Это приводит к «отоплению улицы» — тепло попросту будет уходить из здания, поэтому затраты на отопление существенно вырастут.
3. Некорректная работа вентиляции. Коньковая вентиляция для металлочерепицы крайне важна – воздух будет постоянно проходить через подкровельное пространство, но это движение не будет иметь характер сквозняка. Отсутствие конька приведет к преждевременному повреждению кровельной конструкции.
4. Постоянный шум под крышей. Попадающий под кровлю воздух постоянно циркулирует, из-за чего с крыши доносится гул и шум. Кроме того, воздушные потоки вполне могут сорвать кровельное покрытие, и оно начнет издавать хлопающие звуки.

Установленный на крыше конек придает всей конструкции гармоничный внешний вид, обеспечивает сохранность стропильного каркаса и кровельного покрытия, а также продлевает срок службы кровли.

Что такое кровельный конек?

Формирование металлочерепичной крыши – ответственный процесс, который следует проводить в полном соответствии с особой технологией. Просто накрыть крышу черепицей – не самое лучшее решение.

Чтобы повысить надежность конструкции и продлить срок ее эксплуатации, следует оснастить ее дополнительными доборными элементами, несущими определенные защитные функции. Одной из таких деталей и является кровельный конек.

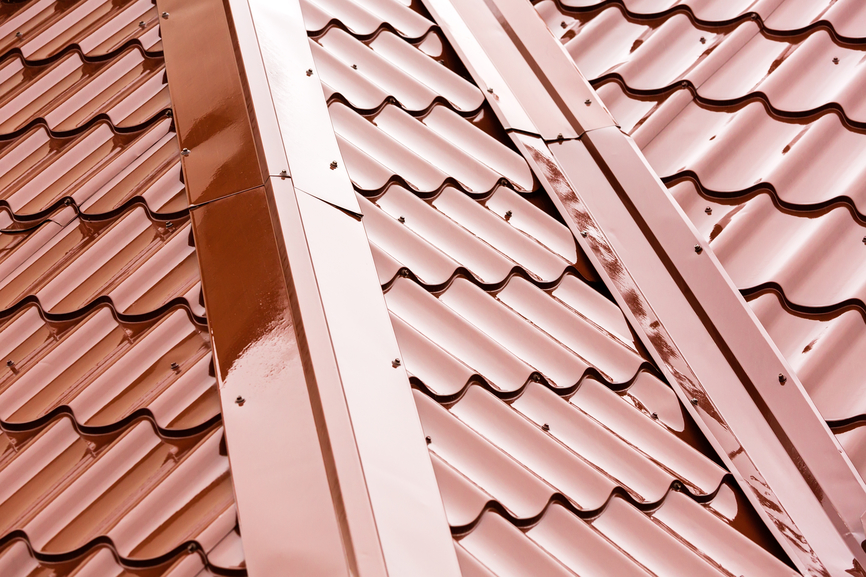

Кровельным коньком называют верхний элемент крыши, который устанавливается по ребру пересечения скатов.

Как правило, кровельные коньки изготавливаются в виде металлических профилей, имеющих угловую форму.

Края конька должны быть обработаны специальной отбортовкой (загнутыми металлическими полосами шириной до пятнадцати миллиметров).

Толщина основного материала, из которого изготавливаются кровельные коньки, может быть разной. Как правило, она колеблется в пределах полутора – двух с половиной сантиметров.

Главное назначение детали – перекрытие зазора, образующегося после стыка двух скатов крыши. Чтобы элемент органично смотрелся на кровле и придавал общей конструкции завершенный вид, его цвет и материал должен совпадать с основным материалом крыши.

Деталь не только защищает прослойки крыши от влаги и осадков, но и позволяет воздуху свободно циркулировать в подкровельном пространстве.

Несмотря на это, многие владельцы частных домов, возведенных своими руками, часто пренебрегают его установкой.

Если вы хотите создать качественную и надежную крышу, под сводами которой будет находиться жилое мансардное помещение, то в обязательном порядке оснастите кровлю специализированным коньком.

Обычно данные детали продаются в тех же строительных магазинах, что и кровельные покрытия.

Коньки, изготовленные из металлочерепицы, могут быть сборными или монолитными. Монолитные конструкции обладают сравнительно малой длиной (не более двух метров) и подходят для установки на кровлю построек хозяйственного назначения.

Чтобы сформировать конек над крышей большого дома, следует приобретать разборные варианты моделей и проводить их монтаж согласно инструкции, вложенной в упаковку.

Установка конька на металлочерепицу

Монтаж конька – заключительный этап кровельных работ при устройстве двускатной крыши. Назначение этой детали – перекрытие зазора между скатами крыши в верхнем ее ребре.

Результатом правильной установки конька будет не только отсутствие протечек, но и качественная вентиляция чердачного помещения и подкровельного пространства.

А это, как известно, — залог прочности и долговечности деревянных элементов стропильной конструкции.

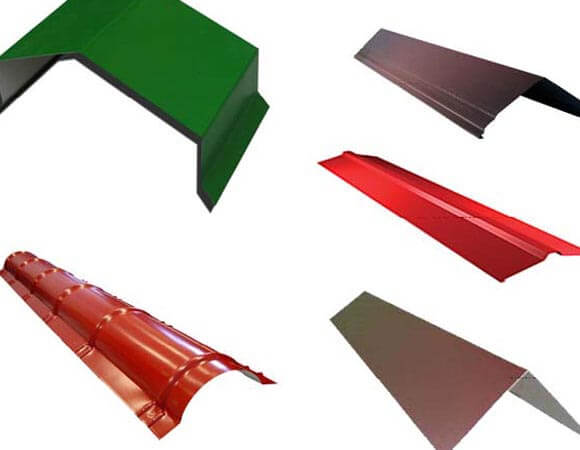

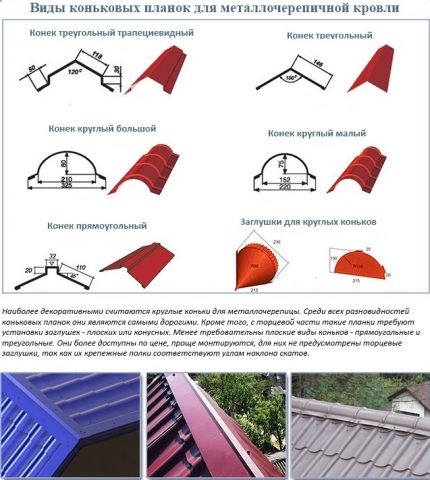

Виды конька

На сегодняшний день любой вид металлочерепицы комплектуется коньковыми деталями соответствующей фактуры и расцветки. Наибольшее распространение получили такие виды конька:

1. Полукруглый. Наиболее привлекательный с точки зрения эстетики вариант. Торцы такого конька закрываются специальными заглушками.

2. Прямоугольный (коньковая планка). Этот вид конька обходится дешевле, чем полукруглый; при этом заглушки для его монтажа не требуются.

3. Декоративный конек. Имеет узкий профиль, выполняет сугубо эстетические задачи. Встречается реже, чем два вышеописанных типа, поскольку применяется для отделки крыш шатрового типа, а также беседок и шпилей.

При покупке конька обращайте внимание на ширину его полок (это та самая часть, которая лежит непосредственно на скатах). Если производитель решил сэкономить и сделал полки уже, чем 150 мм – скорее всего под такой конек ветром будет задувать снег.

Еще одна немаловажная деталь – обортовка конька. Этот элемент делает элементы конька более жесткими, а также улучшает их внешний вид.

Установка конька на металлочерепицу инструкция

При покупке конька учитывайте, что его детали монтируются с нахлестом в 50 мм. Перед началом монтажных работ необходимо закрепить трап для удобства перемещения вдоль верхнего ребра кровли. Вот, что вам понадобится для выполнения работ:

— строительный шнур;

— электродрель с насадкой для ввинчивания саморезов или шуруповерт.

Хорошо, если у вас будут помощники (оптимальное количество – два человека). Делать такую работу в одиночку непросто – много сил отнимает перемещение вдоль конька.

Монтаж конька осуществляют в такой последовательности

Как установить конек для … Конек для крыши из металлочерепицы: как … Установка конька на металлочерепицу, видео

1. Убедитесь, что скаты крыши пересекаются по прямой линии. Максимально допустимое отклонение – 20 мм. Более существенные дефекты необходимо выправить.

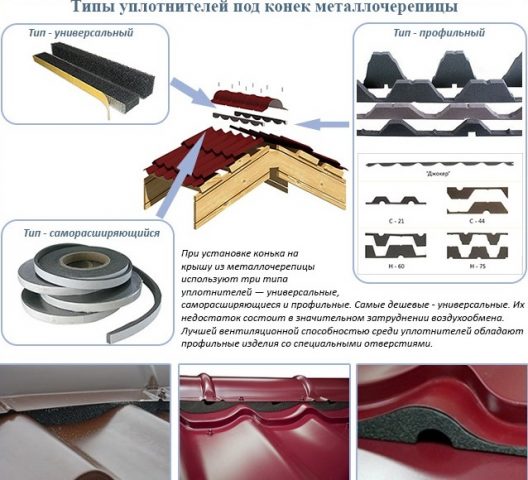

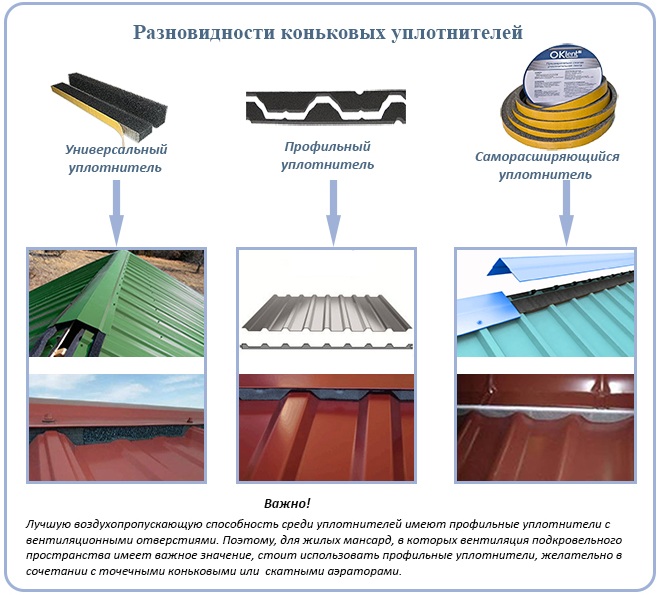

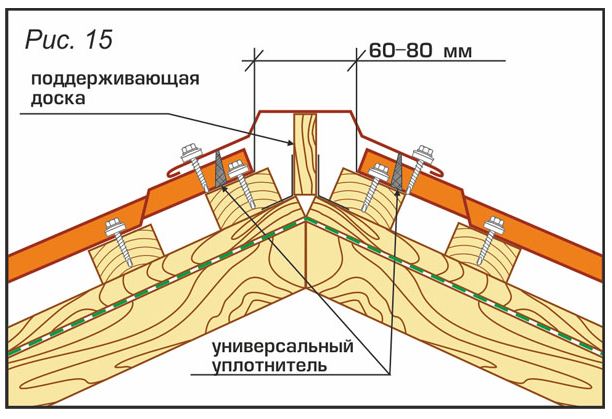

2. В коньковые пазы уложите тонкий слой стекловаты (слишком толстая прослойка ухудшит циркуляцию воздуха). По желанию заказчика конек может комплектоваться заводскими уплотнительными деталями. В зависимости от материала они могут быть:

• саморасширяющимися (пенополиуретан, пропитанный акрилом или другим полимером);
• профильными (специальный вид вспененного полиэтилена);
• универсальными (полиуретановая пенка). Эти детали отличаются надежностью и удобством монтажа, но стоят они гораздо дороже, чем стекловата.

Уплотнять коньковый паз следует даже при широких полках конька, если этого не сделать, снег будет задуваться под крышу.

3. Находясь на трапе, попросите ваших помощников подать вам два противоположных коньковых уголка.

4. Уложите металлочерепицу-конек на наружную кромку конька крыши так, чтобы он был вровень с крайними листами покрытия. Следите при этом, чтобы вертикальный зазор не был слишком широким и смотрелся пропорционально. Один из помощников на противоположной стороне крыши должен наблюдать за тем, чтобы внутренний край доборного элемента устанавливался без перекосов и не съезжал.

5. Если детали уложены правильно – прикрутите внешний край конька к кровле.

6. Аналогичным способом смонтируйте следующий элемент.

7. Концы шнура закрепите на нулевой точке (ребре) коньков любым удобным способом.

8. По линии шнура выровняйте и закрепите внутренние стороны коньковых уголков.

9. Таким же образом, ориентируясь на линию шнура, необходимо установить оставшиеся детали.

Общие указания по креплению

1. Саморезы необходимо вкручивать с таким шагом, чтобы уголки не издавали хлопающих звуков. Иначе в ветреную погоду конек будет вести себя слишком шумно.

2. Саморезы ввинчивают в гребень волны металлочерепицы. При этом необходимо использовать уплотняющие прокладки, которые поставляются в комплекте с деталями конька.

3. Закрепив последнюю деталь, попросите вашего помощника с противоположной стороны удостовериться визуально, что все коньковые детали уложены и зафиксированы правильно.

Как видно, работы по монтажу конька не отличаются большой сложностью. Залог вашего успеха – внимательность, точность и аккуратность. В этом случае металлочерепичная крыша прослужит вам очень долго без протечек и ремонта.

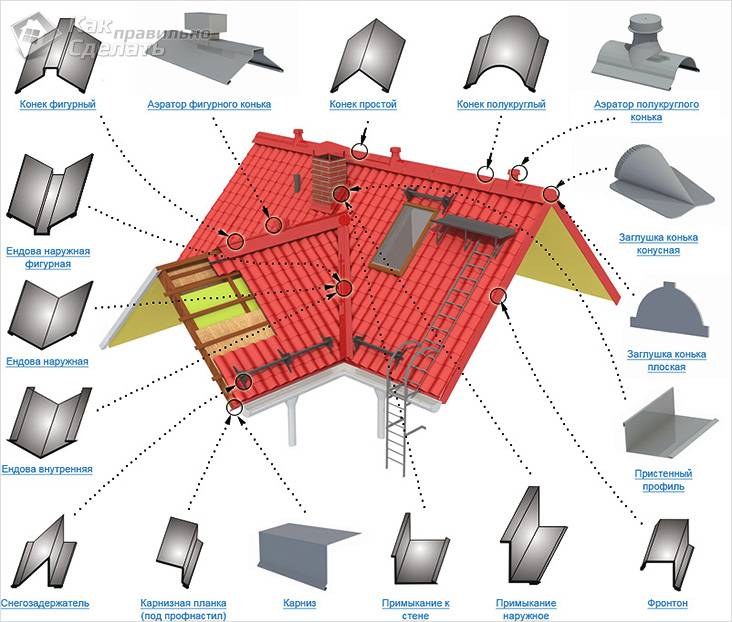

Важные виды коньковых компонентов для железных крыш

Виды железных коньков

Правильно смонтированный конек для металлической черепицы практически не виден на кровле. Ставится элемент такого рода, достаточно часто, вместе с добавочными вентиляционными деталями.

Вот его важные виды.

• Полукруглый конек. Применяется для установки на соединениях скатов. С торцевых частей прикрывается специализированными заглушками, какие ему дают завершенный вид.
• Прямой (прямоугольный) конек. Используется для разных видов кровель скатного типа из металлической черепицы. Стоит поменьше, чем полукруглый аналог, плюс к этому, заглушки ему не требуются. По собственной внешности чуточку проигрывает прошлому виду.
• Узенький декоративный конек. Играет больше художественную роль, чем практичную. Используется при обустраивании кровель шатрового типа, шпилей, а еще беседок.
• Изогнутые коньковые детали, имеющие прямой или щипцовый конец.
• T- и Y-образно изогнутые коньки. Применяются, чтоб скреплять прямые коньки на участках примыкания их друг к другу.
• Торцовые доборные детали используются, чтобы покрыть фронтоны.

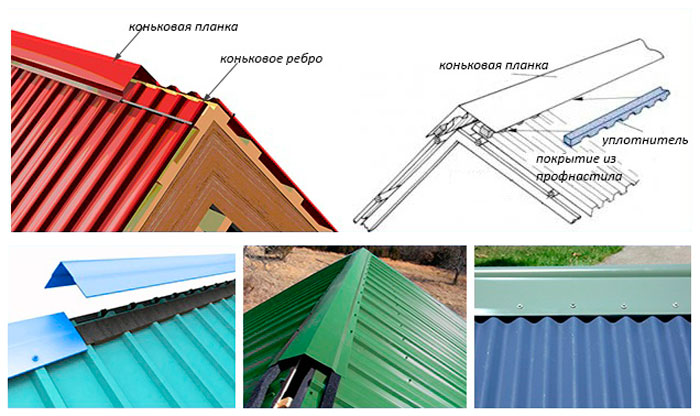

Виды коньков для кровли из профлиста

Для установки защитного профиля на линии крыши используют несколько типов профилированных планок. Их конструкция подобрана таким образом, чтобы конек получился простым, а установить его на крыше мог бы человек с минимальными навыками кровельных работ.

Для рядовой двухскатной крыши традиционно используется три вида профиля:

• Треугольник, накладка выполнена в виде обратного желоба с углом раскрытия 100о. Кромки коньковой накладки отогнуты и завальцованы для увеличения жесткости элемента;

• V – образный тип конька с прямоугольным срединным каналом П-образного сечения;

• Круглый конек с плоскими опорными полками универсального типа.

Важно! По утверждению рекламы, коньковая накладка полукруглого сечения считается наиболее теплой и лучше всего приспособленной для вентиляции подкрышного пространства.

На практике можно отметить преимущества круглого конька лишь в отсутствии образования конденсата и скапывания воды. В сильный холод образующаяся тонкая водяная пленка стекает по дугообразной поверхности планки на поверхность профнастила.

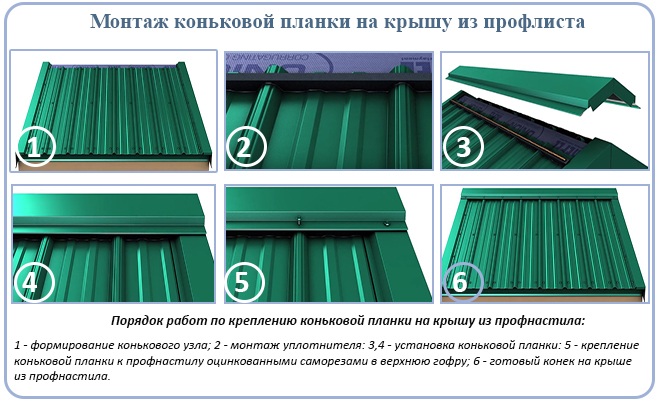

Этапы проведения работы

Работа начинается с проверки готовой кровли. Верхние части скатов должны быть ровными, лежать на одной горизонтальной прямой. Допускаются расхождения в 2 см.

От одного фронтона до другого необходимо натянуть шнурку. Желательно, чтобы у вас был помощник. Без него будет достаточно сложно справиться с данным видом кровельных работ. Шнурка выравнивается с помощью уровня и временно крепится саморезами на противоположных углах крыши. При необходимости ее позже можно будет поднять повыше.

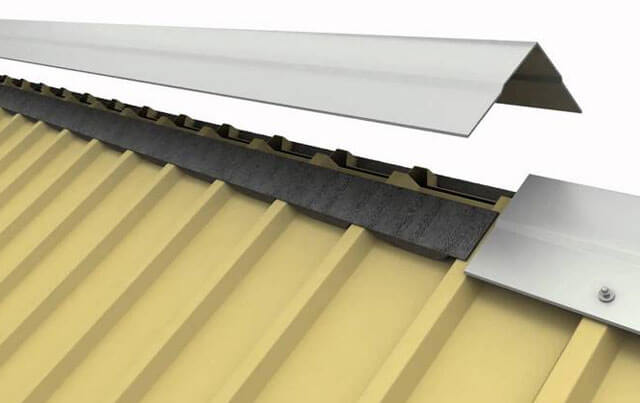

На край профнастила происходит крепление полосы уплотнителя или коньковой вентиляционной ленты, соответствующие вашему виду листов.

Первый элемент укладывается с противоположной стороны от ветров и дождей. Он прикручивается кровельными саморезами на расстоянии 200-300 мм (в зависимости от рисунка профнастила) через верхнюю гофру к заранее прикрепленным под профнастил брускам, идущим параллельно оси конька.

Чтобы выполнить максимально качественный монтаж такого материала, как профнастил, не нужно вкручивать все саморезы сразу. Желательно наживить элементы на 2-4 метиза каждый. Крепление последующих происходит с нахлестом 100-200 мм. После этого нужно еще раз проверить по шнурке и с помощью уровня и только тогда докрутить остальные крепежные элементы. Лишние дырки вашей кровле ни к чему.

Если устройство вашей крыши имеет полукруглый вид, то для того чтобы завершить монтаж, необходимо крепить заглушки с торцов конькового элемента.

Крепление профнастила на крышу необходимо выполнять качественно. Правильно установленный конек и гарантирует сухость и долговечность крыши, а как следствие, теплую и комфортную обстановку в вашем доме.

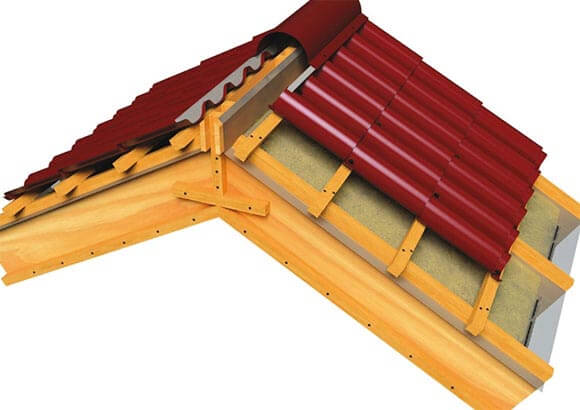

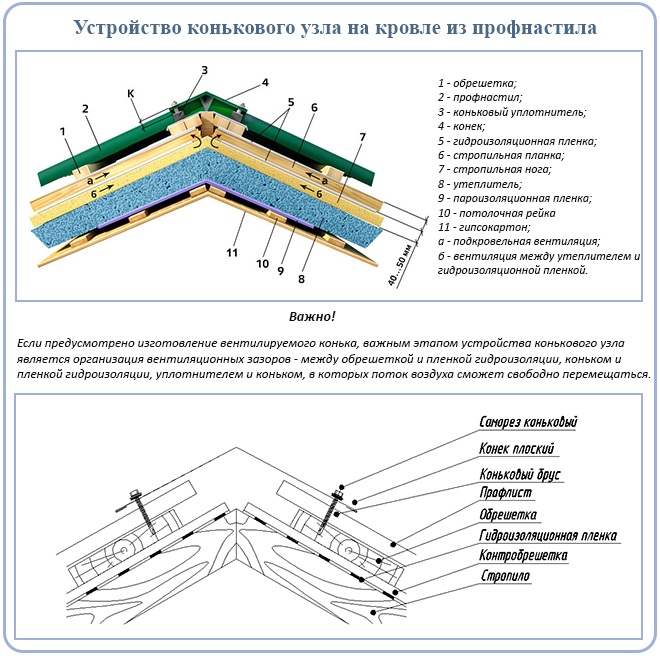

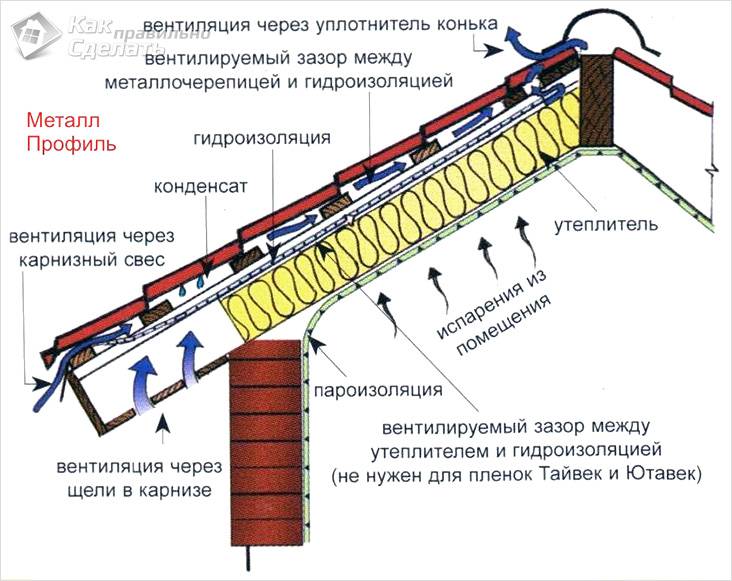

Вентиляция кровли

Эффективная вентиляция подкровельного пространства осуществляется при помощи конька. Особенно актуален этот вопрос для крыши со слоем утеплителя, который негативно переносит повышенную влажность. Для получения коньковой вентиляции применяют устройство кровли следующего типа:

1. По завершению установки стропильной системы крепят пленку гидроизоляции в поперечном направлении к стропилам. При этом оставляют напуск с нижней стороны шириной не менее 15 см.
2. Швы гидроизоляционной пленки проклеивают специальной соединительной лентой.
3. Поверх стропильной системы устанавливают обрешетку и контробрешетку.
4. На обрешетку устанавливают металлочерепицу, где предварительно закреплена гидроизоляционная пленка, защищающая конструкцию крыши от протечек воды.
5. В нижней части карниза устраивают вентиляционные зазоры, которые обеспечивают поступление воздуха.
6. При помощи контробрешетки добиваются получения необходимого для вентиляции кровли зазора под скатом.
7. Под коньком устраивают выпускные отверстия, через которые влажный воздух выходит.

Отсутствие вентиляции пространства между кровельным материалом и пленкой будет способствовать скоплению там влаги, развитию плесени и постепенному разрушению обрешетки и металлочерепицы.

Крыши из металлочерепицы в последнее время приобретают большую популярность. Грамотное устройство и расчет кровли из металлочерепицы позволяет получить оптимальное соотношение цены и качества, что подтверждается многолетней эксплуатацией этих крыш в нашей стране. Для устройства крыш собственными силами необходимо знать целый свод правил и уметь применять их на практике. Обучение по материалам с видео имеет множество преимуществ, способных обеспечивать лучшее усвоение и выступают наглядным примером выполнения работы. По этой причине видео уроки сегодня используют во многих направлениях обучения персонала.

Как провести монтаж кровли из профнастила — цена за м2 у профессионалов

Подготовительные работы

Сперва следует установить дополнительный опорный брус на стропила крыши, а по обе стороны от него – обрешеточные брусья. Перед тем, как накрыть коньком шифер, основание деревянного бруса следует закруглить в соответствии с радиусом волны шифера. Опорный брус иногда оборудуется специальными скобами и подвесными мостиками, чтобы облегчить процесс монтажа. Поверхность опорного бруса закрывают рубероидом, толем либо специальной коньковой лентой. Это необходимо сделать для защиты от негативного влияния внешней среды.

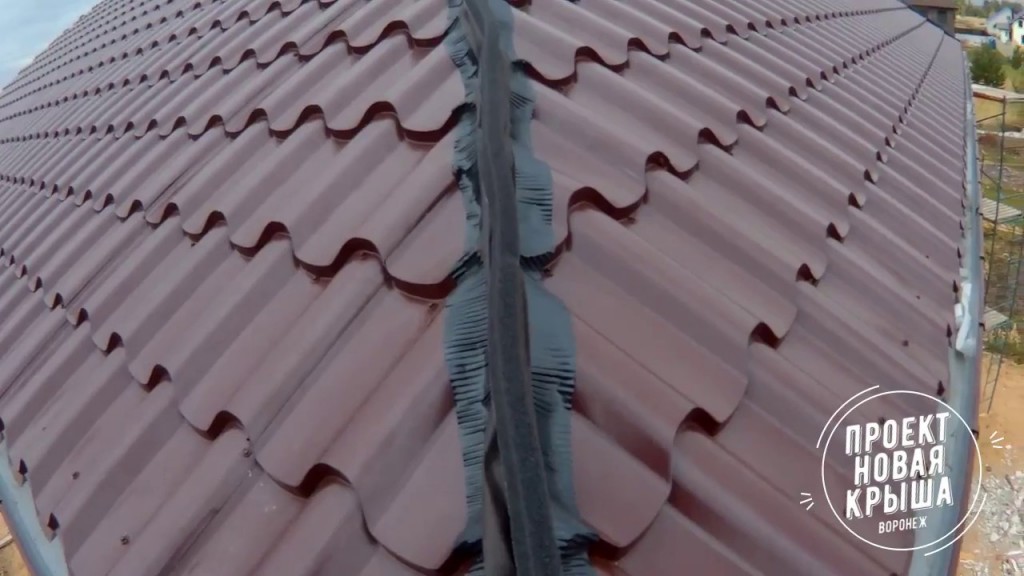

Альтернатива уплотнителям – аэроэлемент конька

Вместо уплотнителей для перекрытия зазоров можно воспользоваться специальным аэроэлементом – вентиляционной лентой, свернутой в рулоны. Средняя часть ленты выполнена из полипропиленового полотна (или сетки). Боковые полосы – из плиссированного алюминия с самоклеющейся поверхностью.

В отличие от уплотнителей, вентиляционная лента не становится барьером для вентиляции, благодаря полипропиленовому слою с высокой паропроницаемостью.

Монтаж вентиляционной ленты не требует особых строительных навыков. Рулон разворачивают вдоль коньковой линии, отклеивают защитныю пленку и плотно прижимают материал к поверхности кровли. При наличии конькового бруса ленту изначально закрепляют на брусе при помощи гвоздей или строительного степлера. Затем – приклеивают боковые полосы к металлочерепице.

Информацию про характеристики аэратора конька (на примере аэроэлемента Delta-Eco Roll) и особенности его установки на кровлю можно узнать из видео-сюжета:

После крепления, вентиляционная лента накрывается коньком, который делает ее совершенно незаметной. Внешний вид уплотнителя не важен по той же причине – коньковый элемент после крепления скроет всю свою «начинку». Конечно, в случае грамотного монтажа, выполнить который несложно даже своими силами.

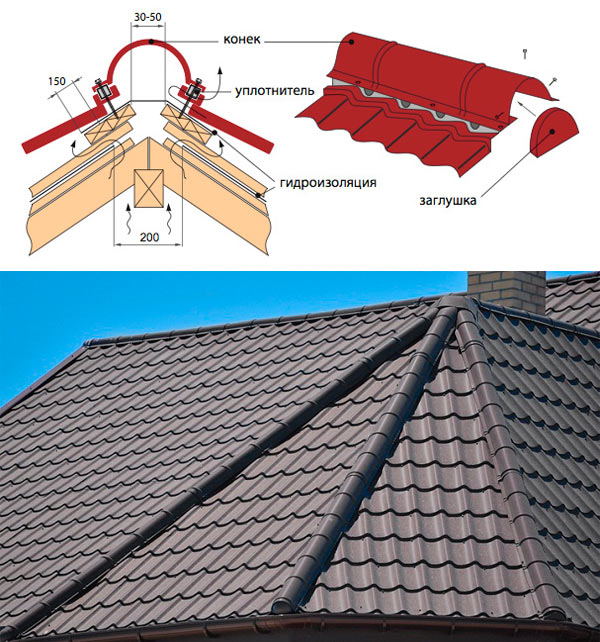

Этапы монтажа конька на металлочерепицу

Для установки всей кровли из металлочерепицы желательно иметь хотя бы одного помощника, так как работа щепетильная и требует повышенного внимания от строителя.

Перед установкой следует убедиться в ровности (до 2 см) линии на стыке скатов.

Возможные «отклонения от нормы» в разы уменьшат срок службы конька.

1. Высчитываем нужное количество планок по несложной формуле N=Lс.÷(Lп. – А), где Lс. – длина всех скатов в мм, Lп. – длина одной планки, а А – нахлёст планок на стыках (от 5 до 10). Важно, чтобы длина планки не была меньше 15 см. В противном случае допустить фатальную ошибку и смысла в проведении сложного монтажа не будет.
2. Укладываем уплотнитель. Не следует трамбовать его, иначе кровля лишиться вентиляции. Также, можем использовать для этих целей обыкновенную стекловату.
3. Примеряем первую крайнюю планку конька. Устанавливать следует максимально ровно. Как говорится, семь раз отмерь. Далее нужно закрепить конструкцию саморезами с каучуковыми или прорезинеными головками.
4. С помощью натянутой верёвки вдоль стыка скатов создать горизонтальный уровень, под который и будут равняться все остальные элементы конька.
5. Продолжаем крепление конька металлочерепицы внахлёст, равняя каждый последующий элемент по бечёвке. Шаг саморезов при закручивании делаем в 5-6 см, чтобы предотвратить «шлёпание» подконьковых элементов в особо ветреную погоду.
6. В самом конце, в закреплённый материал устанавливаются все идущие в наборе заглушки. Качественный монтаж конька металлочерепицы способен продлить срок эксплуатации дома на десяток лет, а, в случае, если планируется жилой чердак или мансардна, защита от проливных дождей – едва ли не главная задача всей крыши.

• Описание, формы
• Подбор размеров
• Как производится монтаж
• Заключение по теме

Кровлю из металлочерепицы часто можно увидеть на домах, поскольку она является наиболее оптимальным вариантом для дома. Конек для металлочерепицы – немаловажная деталь. Он позволяет загерметизировать стыки скатов, придать конструкции законченный вид. Он является важной и неотъемлемой деталью при создании крыши из металлочерепицы. Именно от конька зависит срок службы кровли, вероятность протекания кровли. Однако, подобрать конек не так просто. Для подбора его нужно знать не только размеры, необходимо определиться с формой, уплотнителем и другими деталями. Установка конька несложная, но имеет свои нюансы, которые следует учесть перед началом выполнения работ. Как правильно подобрать форму и выполнить работы по монтажу, рассказано ниже.

Расчет высоты установки конька

Высота кровельного конька определяется еще при создании проектной документации для конструкции системы стропил, особенно это необходимо делать, если планируется возведение вальмовой крыши или прочих сложных видов кровель (например, с несимметричными плоскостями скатов).

Высота установки конька прямо зависит от величины угла уклона кровельных скатов, который, в свою очередь, определяется с учетом таких факторов:

1. Данных об имеющихся атмосферных нагрузках в месте возведения домостроения.
2. Использующийся тип покрытия крыши.
3. Архитектурных решений и эстетического вида строения.
4. Сложности установки и финансовой целесообразности строительства.

Кровля домостроения должна соответствовать пропорциям коробки строения. На установку высокой крыши потребуется потратить стройматериалов больше, а кровле пологой нужно будет выдержать большие нагрузки масс снега.

Для сложных случаев для определения высоты установки конька нужна спецпрограмма. Для несложных строений достаточно учесть рекомендуемые значения угла уклона скатных плоскостей, составляющие 35 — 60°. Высота размещения конька определяется с помощью несложного расчета: в треугольнике с прямым углом длина одного из катетов равна длине другого катета, который умножается на тангенс значения угла в основании. Для расчетов основанием такого треугольника берется ½ протяженности стенки домостроения.

Монтаж фронтона металлочерепицы

Фронтон (торец), как и конек, принимает на себя большую ветровую нагрузку. Здесь тоже рекомендуется класть уплотнитель между торцевыми планками и листами.

1. Установить по обоим скатам деревянные фронтонные (ветровые) доски.

2. Торцевые планки укладывают поверх металлочерепицы. Соседние кладут с нахлестом не меньше двух сантиметров или по линии отбортовки.

3. К листам планки фиксируют коньковыми саморезами в каждую вторую волну.

4. С другой стороны каждую планку крепят к фронтонной торцевой доске. Тоже саморезами, с интервалом не больше 80 сантиметров.

Типы конька для металлочерепицы

Конек для металлочерепицы предназначен для замыкания верхней кромки кровельного материала и надежного скрепления скатов крыши. Конек может иметь несколько основных типов:

1. Конек полукруглый. Используется для установки на стыках, в торцевой части конек закрывают специальными заглушками, которые придают ему эстетичный вид.
2. Прямоугольный конек. Применяют для разных типов крыш, его стоимость меньше, чем полукруглого и заглушки к нему не требуются.
3. Декоративный конек. Этот вид применяют для шатровых крыш, беседок и шпилей.
4. Конек в форме T- и Y элементов. Данные типы используют для скрепления между собой прямоугольных коньков.
5. Элементы с щипцовым концом используют для скрепления между собой коньков различных типов.

Сегодня существует достаточно много видео, где подробно описаны все виды конька и способы его применения.
