Инструкция по сборке обрешетки для кровли из профлиста

Размеры металлической обрешетки

Размеры каркаса под облицовку должны соответствовать площади панелей сайдинга. Металлическая обрешетка состоит из установленного на подвесы П-образного профиля. Его длина составляет 3 м, сечение – 60х27 мм. Это обычный профиль, используемый для сборки гипсокартонных конструкций. Он имеет по кромке отбортовку, что обеспечивает его повышенную прочность. Профили с сечением 50х40 мм и 40х40 мм такой отбортовкой не оснащены, и для создания обрешетки не подходят. Шаг между вертикальными стойками каркаса варьируется от 40 до 60 см в зависимости от места установки: около 40 см – для цокольного сайдинга, 60 см – для основного массива стены. Шаг между горизонтальными распорами также составляет 40-60 см. Исходя из приведенных чисел, можно с высокой рассчитать размеры металлической обрешетки, а также количество необходимых профилей.

Важно! Вес и площадь облицовки должны быть такими, чтобы нагрузка на подвесы или уголки не превышала 40 кг. Большего веса конструкция может не выдержать, особенно закрепленная на подвесах.

Виды материалов для обрешетки под профнастил

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка крыши под профнастил принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

В качестве материала для изготовления обрешетки может использоваться следующее:

• Древесина. Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций. Такое основание изготовляют из досок с обрезанной или необрезанной кромкой. Доска на обрешетку под профнастил может иметь ширину 15 см, а толщину 4-5 см. Недостатком деревянных изделий считается легкая возгораемость и плохая устойчивость к воздействию воды, что является причиной быстрой потери прочности. Решить проблему помогает обработка материала гидроизоляционными средствами и антипиренами.

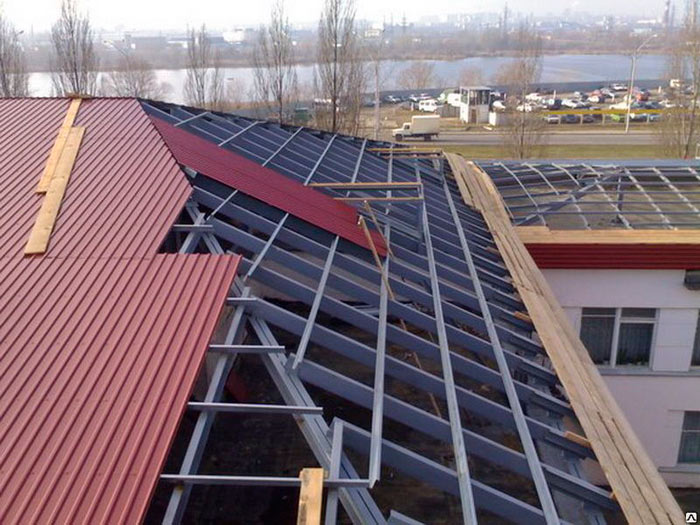

• Металл. При строительстве производственных помещений чаще всего используют металлический профиль. Такие элементы не имеют ограничений по длине и отличаются повышенной прочностью при незначительном весе. Металлическая обрешетка под профнастил может устанавливаться с шагом до 1,5 метров. Несмотря на то, что воздействие воды может вызвать появление коррозии на металлических изделиях, эксплуатационный период у них все-таки больше по сравнению с деревянными конструкциями.

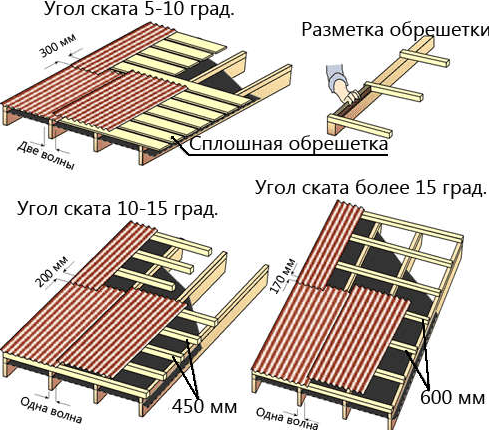

Шаг и размер обрешетки в зависимости от типа крыши

Идеальная кровля – двускатная (уклон от 0 до 60°) или односкатная (20-25°). Угол выбирают исходя из климата в регионе: объема снеговых и дождевых осадков, направления и интенсивности ветров. Слишком крутая система подвержена влиянию повышенных ветровых нагрузок в зоне конька. Чересчур пологая приведет к тому, она будет раздавлена накопившимся снегом или льдом.

Если правильно определен уклон и соответствующие ему размеры обрешетки, профнастил не сорвется во время шторма и не будет греметь при порывах ветра (хотя причиной шума может быть слабая фиксация или неверно выбранный крепеж).

• При минимальном угле наклона ската (до 15°) под лист ставят сплошной каркас либо с интервалом, не превышающим 400 мм.
• Если крыша наклонена больше, чем на 15°, шаг варьируется от 350 до 500 мм.

Расстояние между доскаминаходится также в прямой зависимости от марки профлиста (чем она выше, тем больше линейные размеры изделий).

• Для С20 обрешетку нужно сделать цельной, без промежутков. Боковой нахлест должен составлять 2 волны.
• Для С35 предпочтителен шаг 300 мм, а боковое перекрытие – 1 волна.
• Под С44 и выше – шаг от 500 мм и больше.

Более подробная инструкция по выбору каркаса:

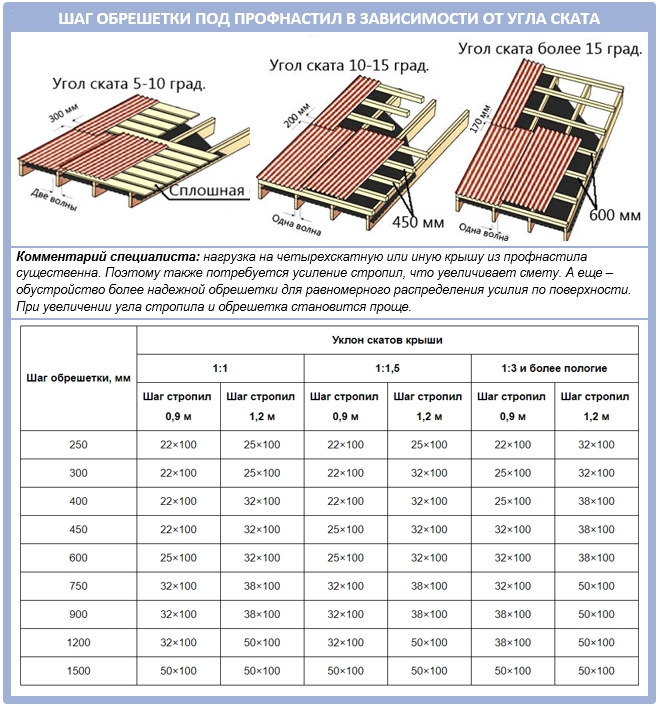

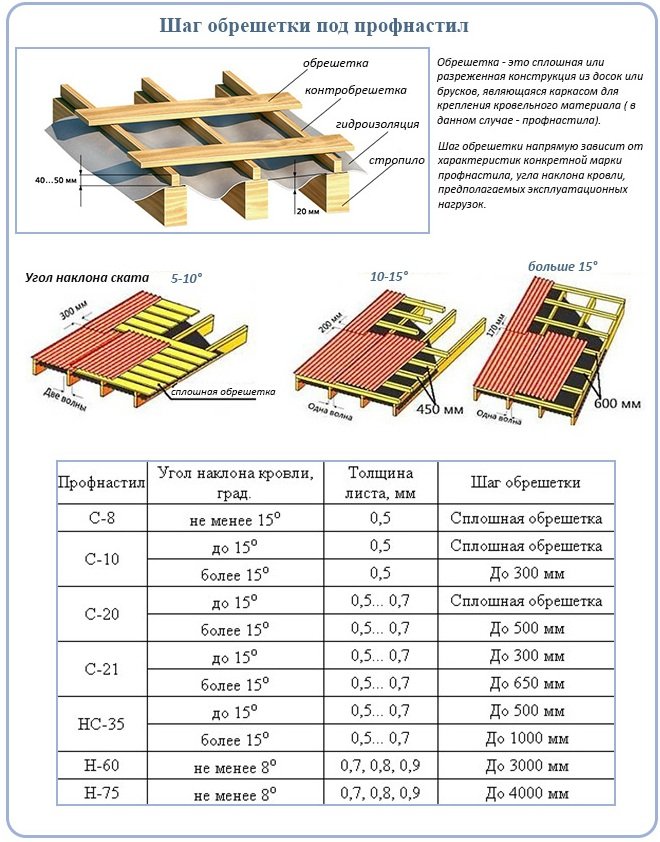

Шаг обрешетки

Каркас обрешетки могут составлять как сплошные доски, так и расположенные на одинаковом расстоянии друг от друга — так называемая, разреженная конструкция.

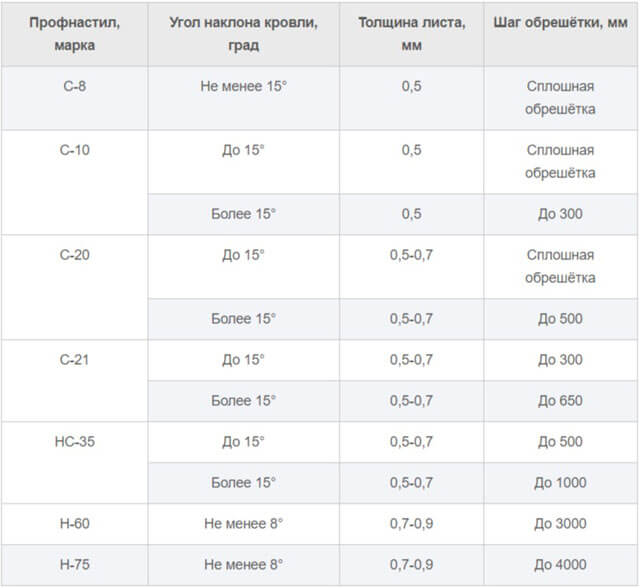

Шаг обрешетки регулируется строительными нормами СНиП. Необходимо следовать и рекомендациям сопроводительных документов к приобретаемому профнастилу.

Требования СНиП зависят от того, какой уклон имеет крыша крутой или пологий.

• Для пологих крыш с очень малым углом наклона необходимо соорудить сплошную обрешетку, либо с шагом менее 40 см.
• Для угла ската 15о +\- при кровле стеновым профнастилом шаг может составлять уже 35-60 см.
• Для угла ската от 15 о при кровле несущим или несуще-стеновым профнастилом небольшой толщины листа и высоты профиля допускается шаг обрешетки до 1 м.

При строительстве частных домов наиболее распространенный шаг обрешетки под профнастил составляет 15 — 40 см. Кроме дерева могут быть использованы и металлические брусья.

Какую бы обрешетку вы не сооружали, не рекомендуется использовать профнастил для односкатных крыш с углом наклона более 35о и двускатных крыш с углом наклона более 45о.

• Для кровли профнастилом С-10 крыши с углом менее 15о про монтаже на сплошную обрешетку стоит делать нахлест в 2 гофры.
• Для кровли скатов с углом менее 15о с помощью профнастила С-8, С-20, С-21, С-44 рекомендуется делать нахлест в 1 гофру.

Такие правила обусловлены предполагаемыми нагрузками на крышу. Чем меньше угол уклона, тем выше нагрузка на кровлю, тем, соответственно, крепче обрешетка нужна. Например, на пологой крыше собирается большой слой снега. Если не обеспечить надлежащую прочность стропильной системы, крыша может деформироваться.

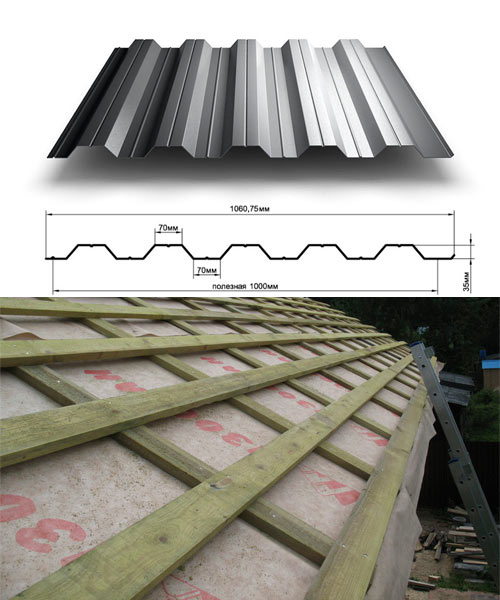

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

• С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.

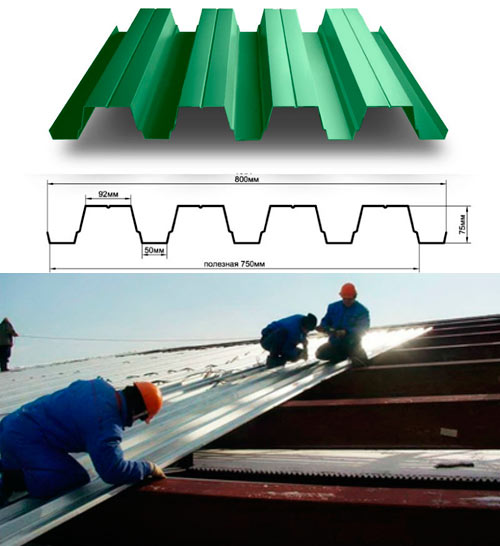

• НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Как действует нагрузка от снега на кровлю дома

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

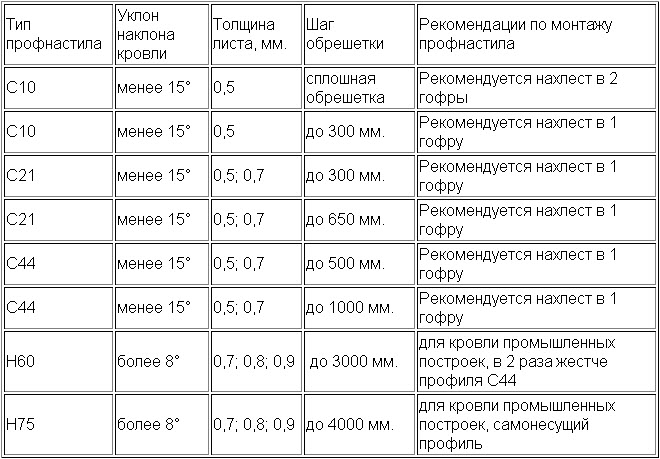

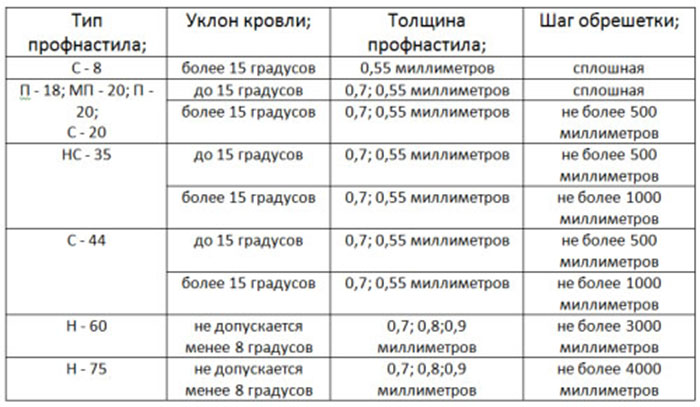

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м. Кроме размеров в  основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м. Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Виды и особенности

В настоящее время используется два вида обрешетки:

1. Сплошная обрешетка, которая монтируется путем плотного приложения друг к другу досок или брусьев. Как правило, для экономии денежных средств используют именно доски.

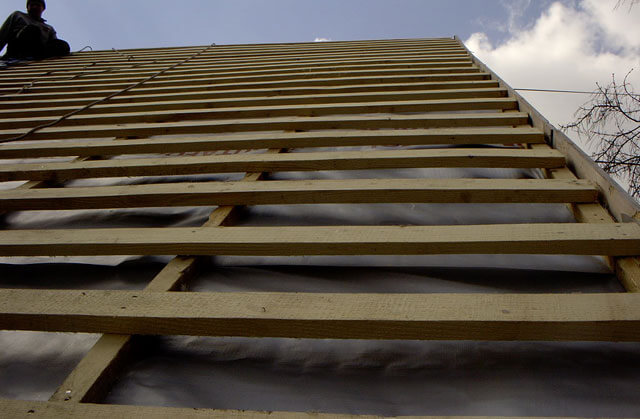

2. Разреженная обрешетка отличается тем, что в ней бруски устанавливает перпендикулярно по отношению к самим стропилам, между которыми оставляют зазоры. Эти самые зазоры и называются шагом обрешетки под профнастилом. Его несущая способность напрямую зависит от высоты волны профнастила.

Расчет обрешетки делается на основании показателей уклона и марки материала. Помимо этого, обязательно берутся к сведению данные коэффициента нагрузок таких природных стихий, как ветер и снег, в тех местностях, где условия эксплуатации считаются особенными. К примеру, в тех местностях, где часто дуют сильные ветры и идут обильные снегопады, значение показателя этого шага советуют уменьшать.

Помимо самой обрешетки, которая является верхней частью, существует еще и контробрешетка. Такая обрешетка должна быть сделана из бруса, толщина которого не превышает сорока миллиметров. Основная функция контробрешетки – это создание зазора для вентиляции под кровельным покрытием.

Контробрешётка и шаговая обрешётка: функции

Шаговая обрешётка и контробрешётка ― взаимосвязанные элементы, на них, как и на стропила, приходится основная нагрузка: вес кровельного материала, сопутствующих элементов, скопившегося на крыше снега и льда; порывы ветра. Но они выполняют разные функции.

Контробрешётка:

1. Обеспечивает вентиляцию. Вентзазор между кровельным материалом и слоем гидроизоляции позволяет воздуху циркулировать, поэтому в подкровельном пространстве поддерживается оптимальный микроклимат.
2. Фиксирует гидроизоляцию.

Шаговая обрешётка:

1. Помогает равномерно распределять нагрузку на контробрешётку и стропила.
2. Усиливает стропильную систему.
3. Формирует каркас для монтажа кровельного материала.

Подготовка материала для обрешетки и стропил

Перед тем, как использовать деревянный материал для обрешетки и стропил под профнастил, его нужно соответствующим образом обработать.

Это связанно с тем, что древесина в ходе своей эксплуатации подвергается множеству воздействий агрессивной среды, что может в будущем ограничить срок ее эксплуатации и ухудшить функциональные возможности.

Каждая деревянная балка и брусок должны быть обработаны антисептическими средствами.

В первую очередь, это касается обрешетки. Связанно это с тем, что зачастую эта часть системы кровли защищена от внешнего воздействия лишь самим листом профнастила. Локация стропил отличается тем, что они находятся в вентилируемом пространстве, а также дополнительно защищены барьерами в виде гидро- и пароизоляции.

Еще одной причиной применения антисептика к обрешетке под профнастил является то, что в вентиляционном зазоре, в котором она находится, постоянно циркулирует влажный наружный воздух. К тому же периодически проверять состояние этой части кровли невозможно в отличии от стропильной системы. Связанно это с тем, что сверху обрешетка закрыта листом кровельного материала, тогда как снизу – слоем утеплителя и изоляции.

Если все-таки без антисептического воздействия деревянные элементы начнут разрушаться, то выходом из этой ситуации становится лишь дорогостоящий и затратный капитальный ремонт всей кровли.

Обрешетка на односкатной крыше

Перед тем, как сделать обрешетку крыши, необходимо учесть некоторые тонкости. Плотность обрешетки зависит от угла наклона крыши. Чем он больший, тем ячейки в деревянном каркасе меньше. При максимальном наклоне крыши устанавливается сплошная обрешетка.

Сделать обрешетку односкатной крыши следует сплошной. Если кроют крышу жилого дома, желательно чтобы она была , как сделать обрешетку крыши? Сборка обрешетки для односкатной крыши зависит от того, каким материалом решено крыть крышу. Если для покрытия кровли выбирается мягкие рулонные образцы, применяется такой метод.

Небольшие брусья укладывают вразбежку, образуя ячеистый каркас с зазорами в 50 – 60 см. Поверху крепят вертикально доски. Их укладывают сплошным для покрытия кровли будет использоваться плотный материал, в том числе стальные листы, делается однослойная сплошная обрешетка. Для ее выполнения берутся тес или обрезные тонкие доски шириной не более 120 мм. Их набивают на стропила горизонтально по отношению к краю крыши.

По верхнему краю в любом случае крыша обшивается двумя досками. Необходимо чтобы они были одинаковыми по длине и , кого заботит вопрос, как сделать обрешетку крыши своими руками, должны знать: обрешетка односкатной крыши – трудная задача. Самостоятельно без посторонней помощи тут правиться очень сложно.

Лучше заказать строительную услугу ИнноваСтрой. Тогда не возникнут неожиданные патовые ситуации в работы используются обычные гвозди. Необходимо учитывать их длину и толщину обрешетки. Если гвозди слишком длинные, их при заколачивании следует немного загибать. Иначе они пробивают деревянный каркас насквозь. После установки кровельного материала в этом случае при порывах сильного ветра обрешетка будет срываться, разрушать кровельное покрытие.

Самое главное требование к выполняемой обрешетке – это ее прочность. Она должна выдерживать вес человека, не прогибаться при этом. Тогда при установке кровли, обрешетка долгие годы будет выдерживать его еще чтобы дерево, которое используется для сколачивания обрешетки, было высокого качества. Брусья или доски с сучками, недостаточно просушенные создают проблемы в дальнейшем. Нарушается прочность всей конструкции, кровельное покрытие со временем может пойти знать не только, как сделать обрешетку крыши и установку кровельного материала. Необходимо также учитывать все тонкости. Ведь впереди еще хлопоты, связанные с вводом в эксплуатацию частного дома.

Обрешетка под профнастил, выбор, устройство и правильный монтаж кровли

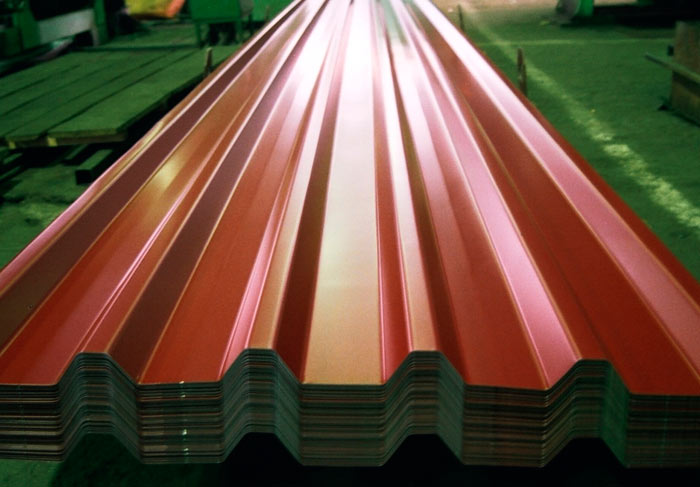

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:— Прочность— Универсальность— Долговечность— Легкость— Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

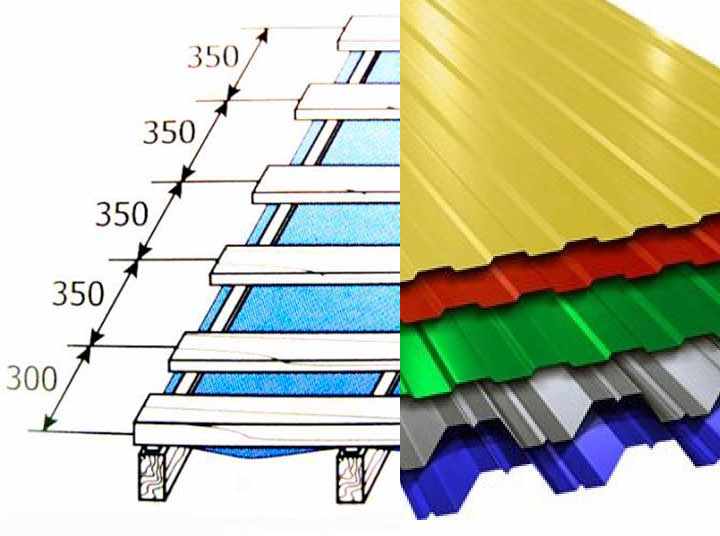

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

• Для гофрированного листа марки С20 обрешетка должна быть сплошной
• С35 — шаг не более 30 сантиметров
• С10 — сплошная обрешетка
• С21 — стандартная, с шагом 30 см
• С44 — подходит разреженная основа

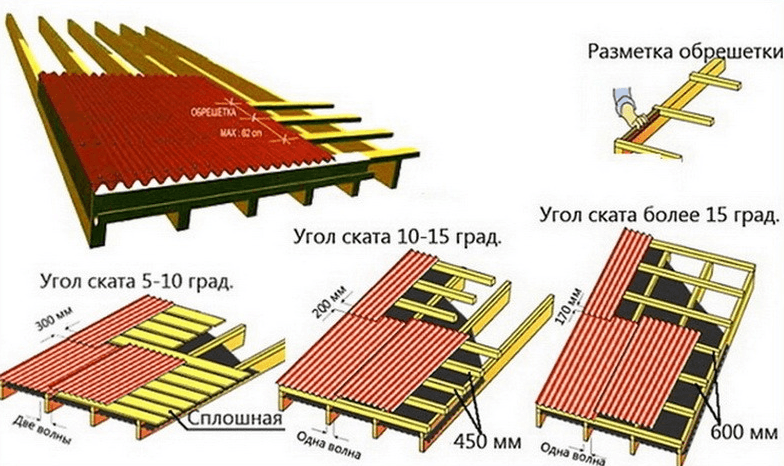

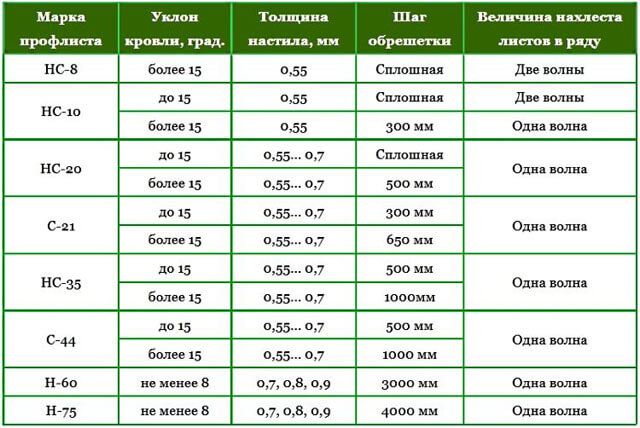

Шаг обрешетки в зависимости от вида профнастила

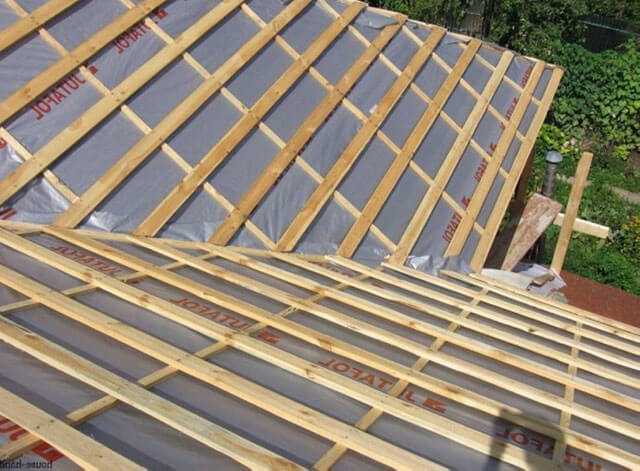

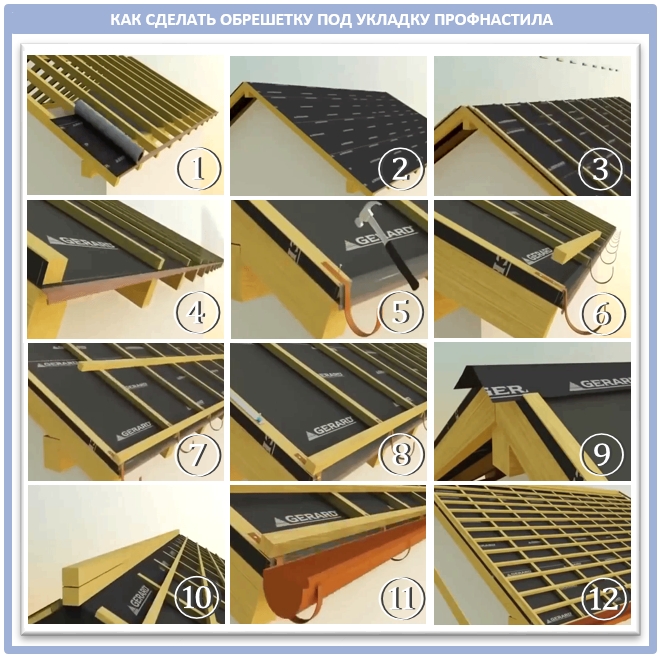

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

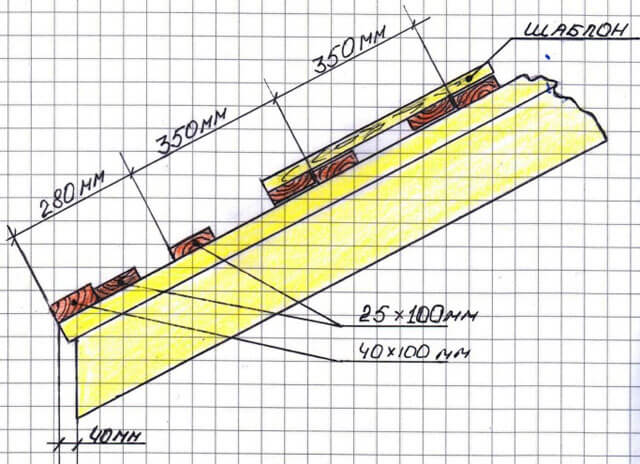

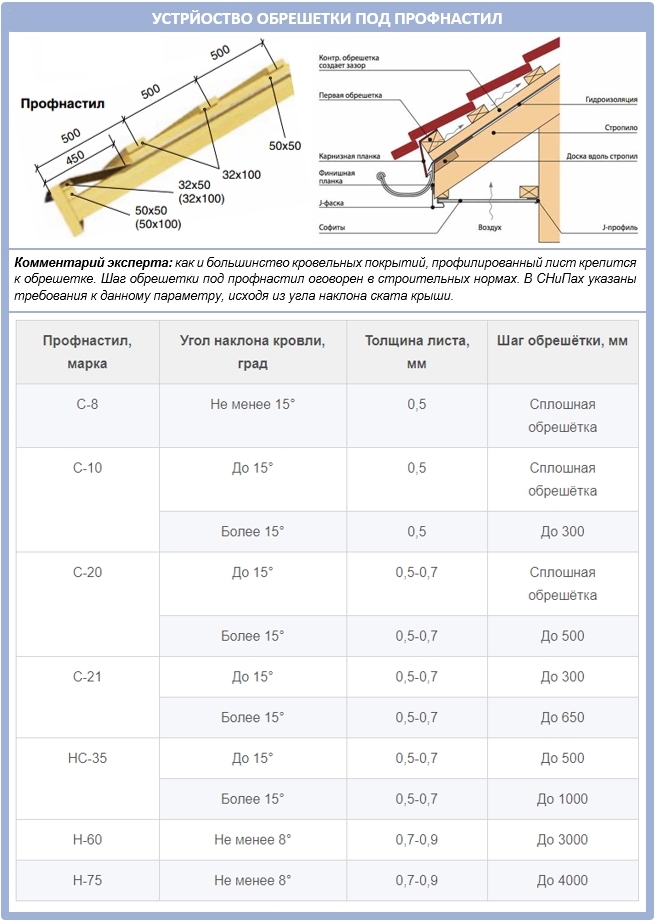

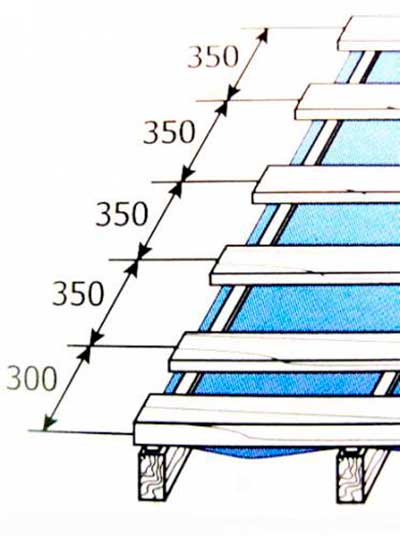

Схема обрешетки под профнастил

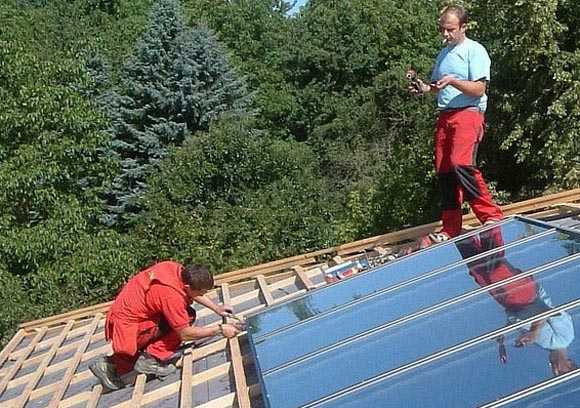

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Видео о обрешетке под профнастил

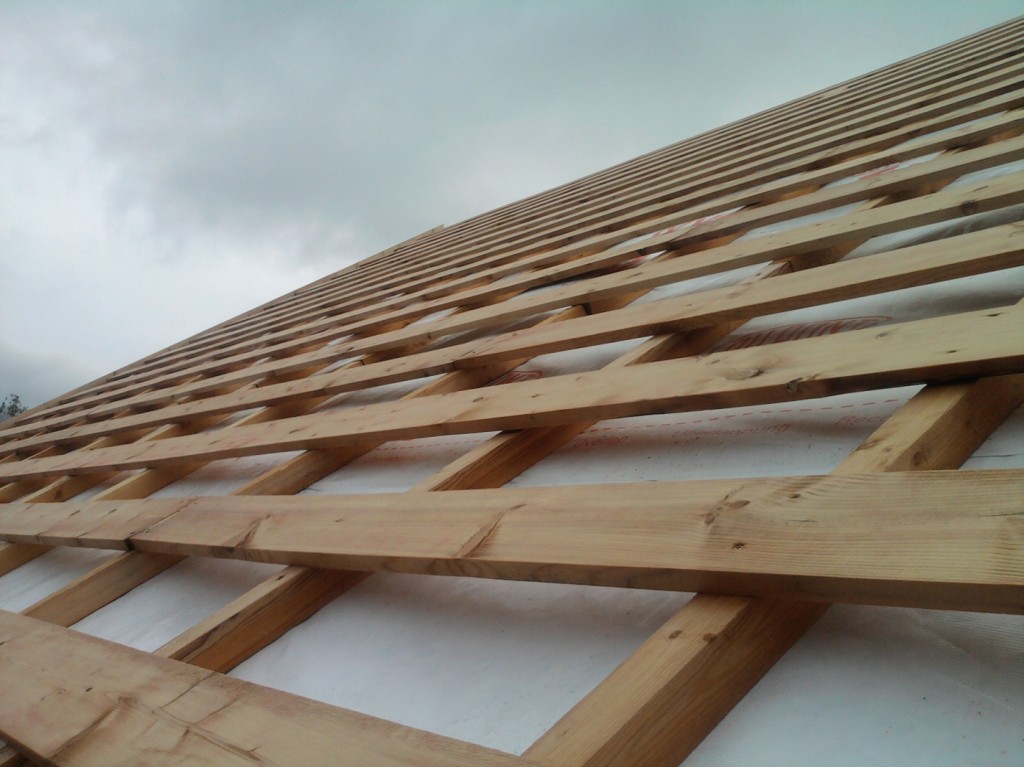

Технология установки системы каркаса на стропильной крыше

Если стропильная крыша будет укрываться профнастилом, то снаружи необходимо разметить расположение досок и брусьев. Делается это на самых крайних стропилах. По всему скату нужно вымерить места фиксации бруса или доски. Если на месте расположения обнаружен выступ в углубление, то от них необходимо избавиться методом стёсывания материала или набивания реек. Можно для этого применить рубероид.

Обрешетка укладывается от конька. Расстояние между элементами должно составлять от 20 до 40 сантиметров. Деревянные доски сращиваются по длине, так как стандартная длина пиломатериалов меньше по сравнению с длиной ската. Для этого края кусков необходимо закрепить гвоздями, а после установить на кровлю, чтобы на стропила пришелся стык бруса. В каждом горизонтальном ряду стыки должны быть смещены. Для этого доски подрезаются на нужную длину.

В торцах крыши нужно монтировать ветровые доски, их высота больше обрешётки на величину, которая эквивалентна высоте профиля укрывного материала. Когда стропила и обрешетка готовы, можно переходить к установке профлиста, который укрепляется саморезами, их верхнее покрытие должно быть выполнено из цинка. В роли прокладки можно использовать резиновые шайбы. На квадратный метр укрывного материала понадобится 5 крепежей. Между собой профнастил соединяется с помощью заклепок.

Расчет стоимости обрешетки

Расчет обрешетки входит в общий расчет кровли; его проводят на основе исходных данных — параметров крыши, конструктивных особенностей стропильной системы, материалов конструкции и кровельного покрытия. В интернете имеется выбор калькуляторов, позволяющих получить средние цифры по стоимости проекта (чем сложнее крыша, тем приблизительнее будут цифры).

Для расчета обрешетки предлагается ввести ее характеристики: ширину и толщину доски, а также расстояние между досками. Но для этого надо иметь предварительные расчеты, в которых учтено не только сечение доски или бруса, но и остальные параметры, включая тип обрешетки.

Для того, чтобы планирование необходимого количества материалов было точным, его должен проводить специалист, способный учесть все переменные и специфику кровельных материалов. От того, насколько точно будет проведен расчет и выбран шаг несущей части, зависит качество крепления финишного покрытия.

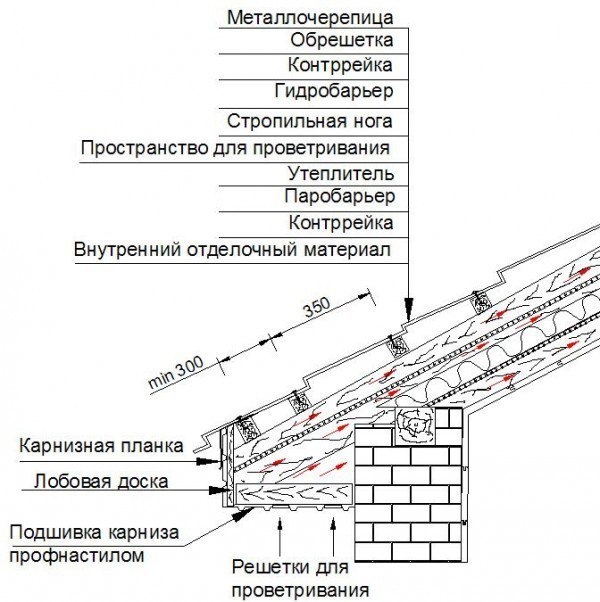

Важная часть кровельного пирога

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

• тип кровельного материала;
• толщина профлиста;
• форма кровли и угол ее наклона;
• климатические условия;
• роза ветров;
• прочие характеристики здания.

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Односкатная крыша из профнастила: от расчёта до монтажа

Односкатная крыша – это, пожалуй, самый экономичный и простой вариант устройства кровли, который идеален для небольших строений: например, гаража, бани или дачного домика. Такая дешёвая и очень практичная конструкция нуждается в минимуме материалов и позволяет обойтись без сложных стропильных конструкций, поэтому именно односкатными является большинство сараев, амбаров, беседок и технических навесов. Эта статья посвящена всем, кто хочет построить односкатную крышу из профнастила своими руками и пока не знает, как это сделать.

Особенности и преимущества односкатной кровли

Односкатная крыша из профнастила представлена всего лишь одной плоскостью, причём её качество и длительность срока службы во многом зависят от угла расположения этой плоскости к горизонтали. Дома с односкатной кровлей, как правило, характеризуются наличием достаточно высокого чердака, что очень удобно при строительстве дачного домика, когда необходимо получить дополнительную площадь для хранения инструментов или даже для жилых целей.

Знаете ли вы? Форма односкатной кровли позволяет сохранить максимум тепла и создаёт оптимальные условия для циркуляции воздуха.

Особенность односкатных кровель – в довольно узком диапазоне углов наклона, который обычно составляет от 20 до 25 градусов (минимальный угол наклона крыши – 10 градусов). Скаты круче 25 градусов будут подвергаться сильным ветровым нагрузкам в своей верхней части, а слишком пологая кровля опасна тем, что её каркас или же сами листы профнастила могут быть раздавлены снежной массой (особенно если снег с крыши дачного домика зимой убираться не будет).

Расчёт и схема односкатной кровли

Для того чтобы рассчитать количество листов профнастила, необходимое для покрытия односкатной кровли, необходимо знать высоту конька от основания кровли (H), ширину основания кровли (W) и длину свесов кровли с обеих сторон (S1 и S2). Длины свесов обычно составляют от 20 до 50 см. Тогда общая длина боковой стороны кровли (L) вычисляется по следующей формуле:

L=W/cos (arctg (H/W)) + S1 + S2 + 4 см

Далее следует полученное значение L разделить на длину листа профнастила и округлить частное в большую сторону – так мы определим предварительное количество горизонтальных рядов покрытия кровли профнастилом.

Для того чтобы окончательно определить количество необходимого профлиста, нужно учесть перекрытия, то есть наложение соседних листов материала друг на друга. Величина этих перекрытий зависит от угла наклона кровли: например, для минимальных углов в 10-15 градусов перекрытие максимально и равно 20 см, а для средних и более острых углов перекрытие снижается до 15 и даже 10 см.

С учётом горизонтальных нахлёстов – перекрытий P, общая длина профнастила в вертикальном ряду вычисляется как (R – 1)*2* P + R*Wm, где количество горизонтальных рядов обозначено как R, а ширина одного профлиста – Wm. Если полученная величина получилась больше, чем предварительная суммарная длина листов, значит, к кровле нужно будет добавить ещё один укороченный ряд.

Что касается стропильной системы, то для её устройства лучше всего подойдут сухие пиломатериалы – такие как доска или брус. Как правило, расстояние от одной стропильной ноги до другой составляет 70-80 см.

Необходимые инструменты

Для того чтобы быстро покрыть крышу профнастилом, вам понадобятся:

• шуруповёрт для закручивания саморезов;
• инструмент для резки металла (например, ножовка по металлу с мелкими зубьями);
• ручная заклёпочная машина для обработки стыков стальными заклёпками.

Кроме того, в работе пригодятся традиционные для любой строительной деятельности инструменты, такие как строительный уровень, гвозди и молоток, а также карандаш для разметки материала.

Порядок монтажа односкатной кровли

Несмотря на то, что кровельные конструкции односкатных крыш предельно просты в плане монтажа, важно соблюдать несколько правил, от которых будет зависеть надёжность и долговечность конструкции. В частности, стропильные ноги, которые являются основой односкатной крыши из профнастила, перед установкой необходимо обработать антисептиком.

Первоначальный этап устройства крыши из профнастила – это установка мауэрлата, то есть бруса с сечением 100-150 мм, который укладывается сверху по периметру стены.

Если дом бревенчатый, то мауэрлат закрепляют непосредственно на верхней части сруба, а если стены образованы кирпичом или бетоном, сначала по их верху монтируется железобетонный пояс со специальными стальными шпильками, на которые и надевается брус.

Таким образом, стропильные ноги имеют две точки опоры – это мауэрлат и конёк. Если длина ската крыши довольно велика, стропила дополнительно опираются на специальные подкосы – подстропильные ноги.

Подробней про то, как и на что должны опираться стропила, вы узнаете из следующего, очень полезного любому начинающему строителю, видео:

При строительстве односкатных крыш из профнастила часто используют каменные или кирпичные бордюры, которые предназначены для дополнительной защиты кровли от сильного ветра. Чтобы защитить от разрушения сами бордюры, их накрывают кровельным материалом.

Монтаж кровельного покрытия здания начинается с укладки поверх стропил специальной гидроизоляционной мембраны, поверх которой укладывают контробрешётку и обрешётку. Профнастил на крышу односкатного типа всегда прикрепляют снизу, а потом постепенно, слой за слоем, продвигаются вверх.

В качестве примера работ по устройству односкатной крыши из профнастила предлагаем посмотреть видео, в котором рассказывается об укладке профлиста на односкатную крышу сарая:

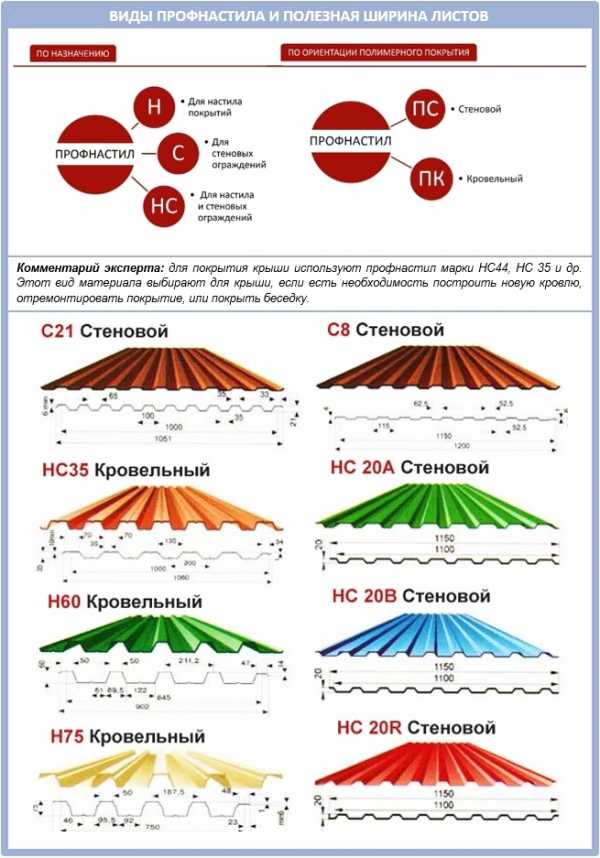

Многообразие видов

Если вы решили обшить крышу или фасад профилированными листами, то при выборе узнаете, что их разновидностей существует множество. Отличия составляют:

• толщина листа;
• высота профиля;
• шаг волны;
• цветовое решение.

От сочетания данных параметров будут зависеть как эксплуатационные характеристики, так и шаг обрешетки под профнастил, который рассчитывают для каждого конкретного случая отдельно.

Кроме этого, листы разделяют по размерам для определенного использования: для стен, заборов, крыши.

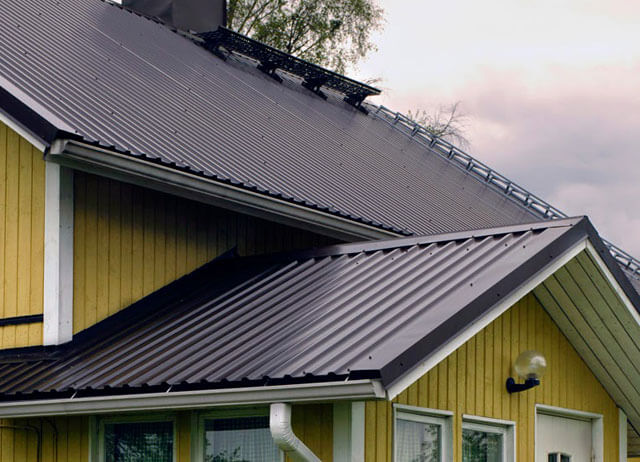

Устройство скатной кровли из профлиста по сплошной и разреженной деревянной обрешетке

Крыша, покрытая профилированным листом, имеет свои особенности в устройстве. Касается это конструкции обрешетки и ассортимента доборных планок. Кроме того, характеристики кровельного материала нужно учитывать при установке водосточной системы и элементов безопасности.

Профнастилом выполняется покрытие практически под любым уклоном – от 8…12°, поэтому конструкция стропильной системы зависит только от таких факторов, как запланированная форма крыши, собственный вес, ветровая и снеговая нагрузки, особенности «кровельного пирога». Коррективы вносятся лишь тогда, когда осуществляется устройство кровли из профлиста по деревянной обрешетке. Последняя исполняется поверх контрпланок, обеспечивающих воздушный зазор между гидроизоляцией и кровлей.

Схема размещения профлистов

В зависимости от длины ската крыша покрывается или цельными листами протяженностью от свеса до конька, что предусматривает малое количество стыков и неудобство при монтаже, или в несколько рядов сравнительно короткими элементами. В первом варианте выполняется только горизонтальный нахлест, во втором – еще и вертикальный. Исходя из пологости крыши величина перехлеста следующая:

1. При угле наклона ската до 15° нахлест составляет 0,2 м по вертикали и 2 волны по горизонтали;
2. При значении 15° ≤ α ≤ 30° соответствующие величины составляют 0,15…0,2 м и 1 волну;
3. При более крутом спуске достаточно 0,1…0,15 м и 1 волны.

Перед монтажом рисуется схема устройства крыши из профнастила, указывающая места посадки листов и позволяющая сэкономить кровельный материал. В соответствии с рисунком, где изделия нумеруются, выполняется поочередность действий, в результате которых углы 4-х элементов сходятся в одной точке, а края профлистов у карниза нависают над водосливным желобом. Крепление осуществляется саморезами с неопреновыми прокладками в количестве 6…8 шт./м2. Для усиления сопротивления ветру по нижнему и верхнему краям фиксация выполняется через каждую гофру.

Применение доборных элементов

Покрытие не имело было законченный вид без доборных элементов, устанавливаемых на разных участках и выполняющих защитно-декоративные функции. Устройство кровли из профнастила невозможно без монтажа планок: карнизных, коньковых, ендовых, фронтонных, примыкания.

• Коньковые планки устанавливаются по верхнему ребру, образованному на стыке двух скатов – укладываются внахлест, крепятся саморезами. Элементы защищают от проникновения осадков и пыли через монтажный зазор, и не препятствует выходу воздуха, удаляющего подкровельную влагу.
• Карнизные фасонки устанавливаются еще до монтажа профнастила. Благодаря им дождевая вода и часть подкровельной, образованной в форме конденсата на внутренней поверхности листов, стекает прямо в сточные желоба.
• Фронтонными фасонными частями зашивается монтажный проем между ветровой доской и кровельным материалом. Является преградой для осадков, облагораживает внешний облик крыши.
• Ендовых планок 2-е: нижняя укладывается между обрешеткой и неплотно сомкнутыми листами – является основной, поскольку принимает на себя максимальную часть стока; верхняя – декоративная, закрывающая собой неэстетичную канавку.
• Элемент примыкания выполняет такую же защитно-декоративную функцию – обрамляет место стыка стены с профильными листами. Монтируется, например, в месте сопряжения кирпичной дымовой трубы.

Оснащение крыши водосточной системой и элементами безопасности

Крыша не является целостной без системы водостока, отводящей осадки с кровли в ливневую канализацию, овраг или на территорию с хорошими дренажными свойствами. Ее сооружение начинается еще до монтажа профлиста – с крепления крюков к карнизной или лобовой доске. Состоит водоотвод из горизонтальных желобов, установленных под уклоном в сторону стояков, вертикальных труб преимущественно диаметром 100 мм и ряда фасонных частей, в том числе крепежных деталей.

Устройство кровли из профлиста, технология которого соблюдается полностью, предвидит и монтаж элементов безопасности.

1. Фасадно-кровельная лестница позволяет подняться на крышу и выполнить локальные задачи по обслуживанию. Кроме того, с ее помощью можно осуществить аварийную эвакуацию.
2. Благодаря переходным мостикам можно добраться до любых коммуникаций и произвести ремонт.
3. Установленные по периметру кровли ограждения обеспечивают безопасность и исключают падение человека с высоты.
4. Снегозадержатели – надежная преграда, предотвращающая сход снежных лавин.

В завершение на кровлю из профнастила можно установить флюгер.

Габариты

При выборе облицовочного материала наряду с обозначением необходимо учитывать размеры полотна.

Длина листа рассчитывается заранее, рекомендуется согласовывать ее при заказе у производителя: при изготовлении профиля специальное оборудование сможет максимально точно и аккуратно обрезать необходимый участок.

Ширина полотна профнастила фиксированная:

При расчете нужного количества учитывайте запас для перекрытия соседних листов (около 30 – 60 мм).

Толщина металла влияет на прочность облицовки наряду с высотой профиля. Для облицовки стен и заборов оптимально использовать 0,5-0,55 мм, для кровли необходим прочный материал не тоньше 0,7-0,8 мм.

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.

Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.

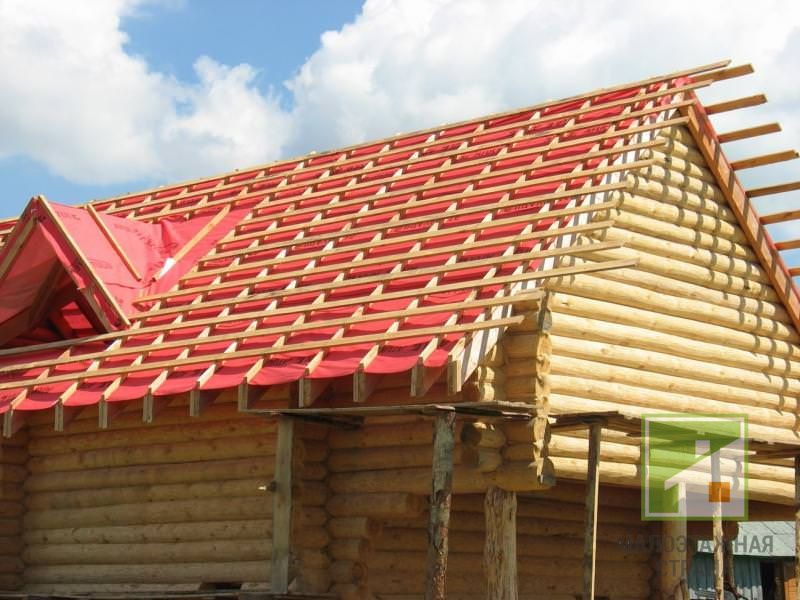

Монтаж гидроизоляции

Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.

Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.

Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.

На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

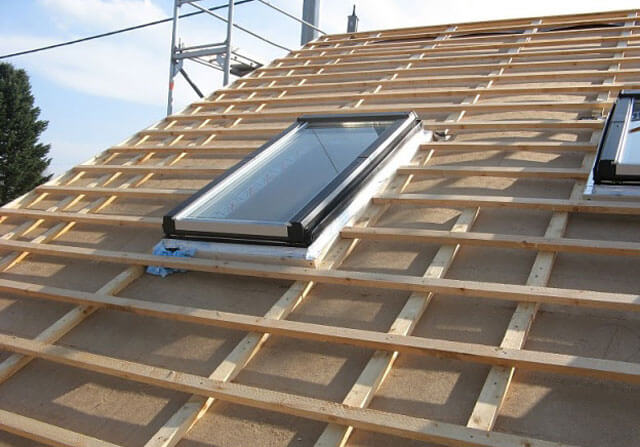

Установка контрбруса

Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.

При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.

На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.

Укладка обрешетки

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.

От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.

Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.

Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.

Обрешетка для ендовы

В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.

Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.

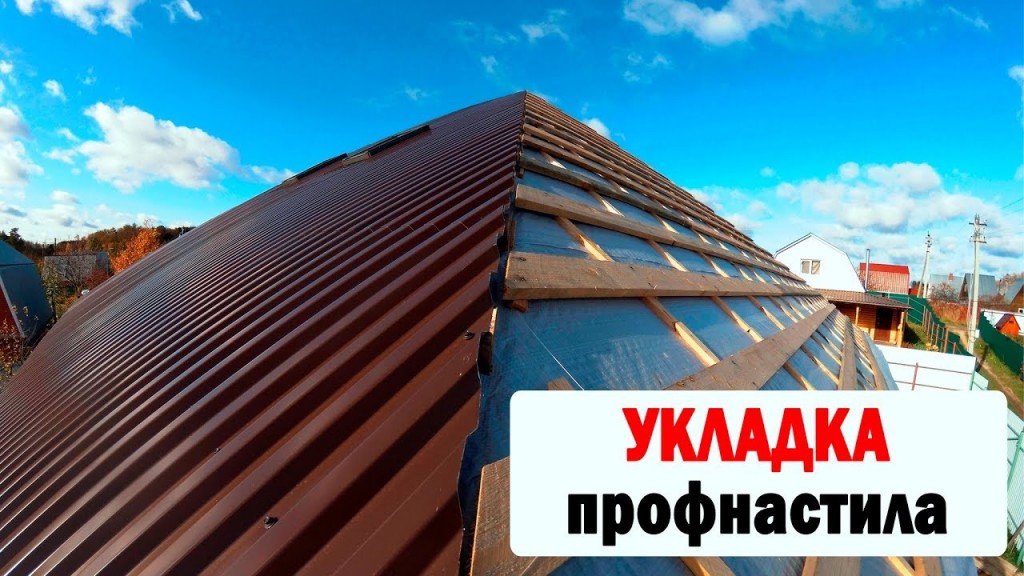

Обрешетка на крыше под профнастил: материалы, технология и нюансы монтажа

При кажущейся простоте монтажа профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и правильная ее установка. Обрешетка под профнастил подбирается с учетом кровельного материала, точнее, параметров его профиля, который собой представляет трапецию разной высоты и ширины. Сюда добавляют толщину металлического листа, из которого профлист изготовлен.

Так как кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, то в качестве кровельного материала применяются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона кровли. Чем он больше, тем меньше давление, соответственно, можно использовать материал с меньшими размерами профиля.

К выбору обрешетки под профнастил можно добавить и такой критерий, как назначение крыши. Если сооружается конструкция основного дома, то не стоит экономить. Если возводится крыша беседки, террасы, то можно использовать для покрытия листы с меньшими размерными параметрами, учитывая угол ската конструкции.

Строительное сырьё для обрешётки под профлист

Материалом, пригодным для создания обрешётки под профнастил, считается:

• древесина (бруски, обрезные или необрезные доски);
• железобетонные плиты;
• металлические профили.

Деревянная обрешётка является самым популярным вариантом для кровель из профнастила в частном строительстве

Чаще всего сырьём для сооружения обрешётки под профлист становится древесина бука, ольхи, сосны, ели — пиломатериалы с низким уровнем влажности.

Бруски или доски под обрешётку для профнастила необязательно строгать рубанком. Но их грани ни в коем случае не должны быть искривлены.

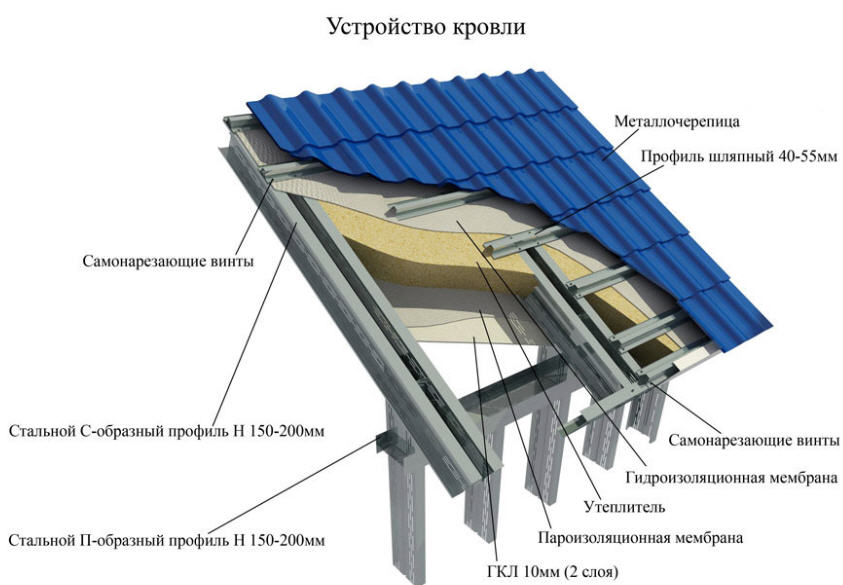

Металлическая обрешётка используется только в комплексе с профнастилом толщиной от 0,7 мм на скатах с незначительной крутизной.

Металлическая обрешётка кровли применяется для особенно тяжёлых профилированных листов
