Водоотвод с крыши – виды систем и технология установки на скатную кровлю

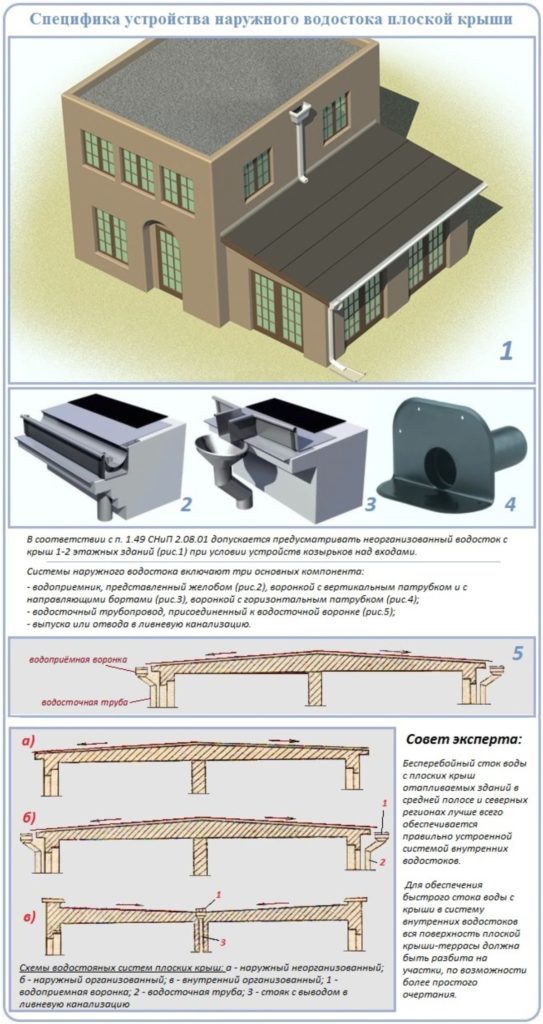

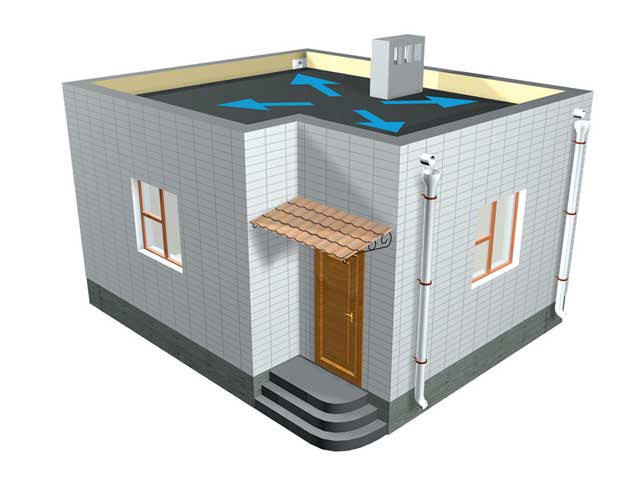

Наружный организованный водосток

Данная система водоотвода, устанавливается снаружи здания. Применяются такие наружные системы водостока для отвода влаги со скатных кровель (уклон больше 15%). Состоит водоотвод из наружных водосточных труб и желобов, имеющих продольный уклон не меньше 2%. Работает система по следующему принципу: со скатов крыши дождевая вода попадает в водосточные желоба, после стекает в водозаборные воронки, располагающиеся у карнизных свесов, которые находятся друг от друга в пределах 12-20 м, затем поступает по водосточным трубам, закрепленным на наружных стенах дома, в ливневую канализацию, дренажный колодец (одним из вариантов может послужить большая бочка). Состоит наружная система водоотвода из труб, желоба и водоприемной воронки.

Достоинства организованного водостока:

1. Надежно защищает стены, кровлю и основание дома от воздействия атмосферных осадков.

Недостатки организованного водостока:

1. Срывающийся с крыши снег может сорвать водосточные желоба с крыши. В этом случае желоб надо установить так, чтобы наружный край не был выше плоскости, продолжающей поверхность ската кровли. При этом середина желоба должна быть прямо под краем слива карниза, на вертикали. Это нужно, чтобы вся вода попадала в желоб.
2. Система водостока может подвергнуться деформированию при воздействии ветра или механического удара.
3. Все водосточная система зимой без подогрева может промерзнуть, в результате ее «порвет».

Что такое водосток

Состоит системы из двух основных элементов:

1. Желоба (лотки), которые монтируются под свесом карниза.
2. Трубы, которые крепятся к стенам здания в вертикальном положении.

Пример водосточной системы крыши дома

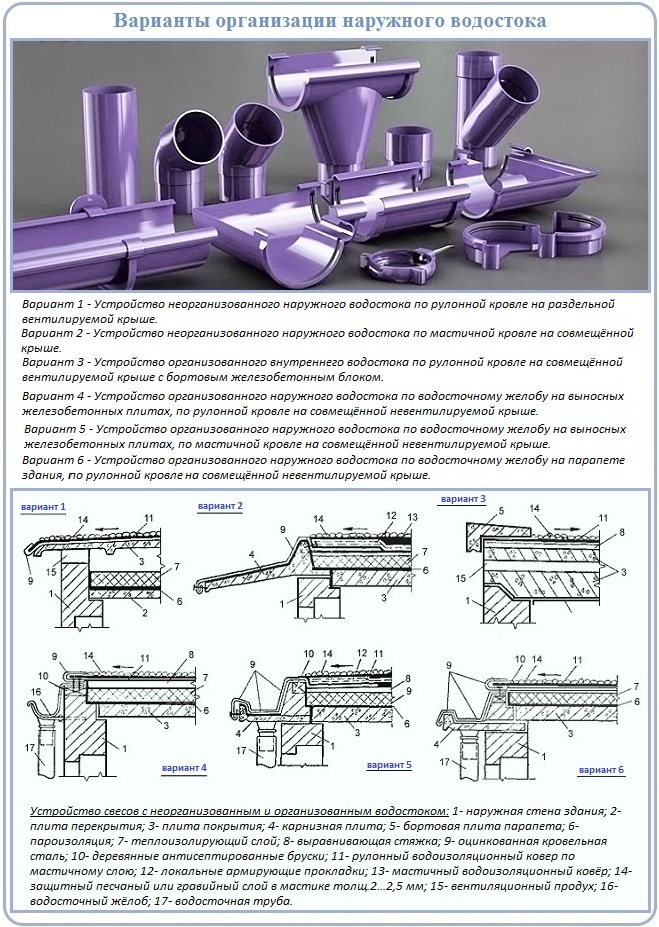

Дополнительно в состав входят:

• кронштейны, поддерживающие желоба;
• хомуты – крепление для труб;
• воронки – промежуточный элемент между желобами и трубами;
• сливы – нижняя часть водосточной трубы, которая даёт направление сливу воды;
• различные фитинги (заглушки, отводы, тройники).Схема водостока для кровли

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

• Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.

Самые доступные по цене, довольно практичные и долговечные водостоки из оцинкованной стали. Внешний вид, возможно, проигрывает более современным системам, но многих это вполне устраивает

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести монтаж водослива с крыши своими руками, изучив инструкцию, в специальной статье на нашем портале.

Преимущества и недостатки кровли

У плоской кровли в частном доме есть масса преимуществ. Неоспоримыми достоинствами такой конструкции является то, что:

• она занимает намного меньше места, чем привычная крыша, это поможет потратить меньше денег на строительство;
• она возводится быстрее, чем скатная;
• строить такую крышу безопасно, так как с нее практически невозможно упасть;
• кровлю легко ремонтировать;
• новое покрытие на крыше кладется прямо на старое, что значительно экономит время и служит дополнительной изоляцией и защитой;
• кровлю можно использовать для возведения небольшой постройки (сада, теплицы или же террасы);
• кровлю можно сделать прозрачной и наслаждаться красивым видом ночью;
• постройку можно сделать в стиле минимализма, это будет смотреться просто и модно.

К основному недостатку плоского покрытия относится то, что в зимнее время оно забивается снегом. Если снега много, крышу придется чистить вручную, а это может привести к нарушению ее покрытия. Кроме этого, у такой конструкции есть и другие минусы:

• строение кровли сложнее, нужны каналы для стока воды, которые могут забиться и потребуют дополнительного ухода;
• в отличие от привычной верхушки, с которой вода стекает быстро, на плоской кровле вода будет застаиваться, поэтому нужно постоянно проверять, чтобы утеплитель не был избыточно мокрым;
• хоть стройматериалов нужно мало, постройка такого крова будет куда сложнее, так как нужно знать много дополнительных особенностей.

Из-за немалого количества недостатков многие люди сомневаются насчет постройки такой кровли. Но есть множество подобных домов в странах Европы с успешным опытом, поэтому можно не сомневаться, а приступать к постройке жилища.

Важно учесть, что в наших странах снега больше, чем в странах Европы. Кроме этого, разница в летней и зимней температуре очень велика. Не все стройматериалы способны выдержать такие перепады температур.

Вывод

Если вы будете следовать данным выше рекомендациям по выбору и монтажу водоотливов, то могу вас заверить, что установка системы своими руками не станет для вас проблемой. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Металлические отливы довольно просто устанавливаются своими руками.

12 декабря 2017г.Водоотводы и аксессуары,КровляЕсли вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Защита кровли от холода и жары

В малоэтажном секторе востребованы в основном бесчердачные плоские крыши, ведь чердак требует дополнительных затрат и нарушает архитектурные пропорции дома. А значит, кровля должна защищать от зимнего холода и летней жары. При этом общая особенность плоских крыш заключается в том, что теплоизолирующий слой расположен поверх несущей конструкции (в скатных он обычно находится между стропилами). Если же утеплить помещение снизу, точка росы может сместиться в толщу перекрытия, что приведёт к сокращению срока службы последнего.

Что касается вариантов исполнения кровли, то их — десятки. Достаточно сказать, что только в СП приведено более 40 «рецептов». При этом компании — производители покрытий и утеплителей предлагают всё новые и новые инженерные решения. Однако в их основе всегда лежит одна из двух принципиальных схем — традиционная или инверсионная.

Схемы устройства крыш «Технониколь»

Традиционная конструкция в общих чертах такова: поверх несущего основания уложена пароизоляционная плёнка (полипропиленовая, полиэтиленовая, бутумно-полимерная), затем следует утеплитель, например — плиты из минеральной ваты, обладающие прочностью на сжатие при десятипроцентной деформации не менее 30 кПа,  в один или два слоя суммарной толщиной от 200 мм. Выше расположен разделительный слой (например, из полиэтиленовой плёнки), по которому заливают армированную уклонообразующую стяжку (плоской кровле обязательно придают уклон 2–3 % к центру или краям, чтобы обеспечить сток воды). Высохшая стяжка служит основанием для рулонного или мастичного гидроизоляционного покрытия.

Возможны и другие варианты. Например, уклонообразующую стяжку можно расположить в самом низу пирога; в этом случае кровельную гидроизоляцию фиксируют гравийным балластом, тротуарной плиткой на опорах или специальными дюбелями. Некоторые материалы, скажем система «РУФ УКЛОН» (Rockwool) или «ТехноНИКОЛЬ Уклон» позволяют вовсе обойтись без стяжки: плиты имеют переменную толщину, и с их помощью нетрудно создать плавные перепады уровня для обеспечения стока воды.

Инверсионная кровля устроена иначе: в ней устойчивый к постоянному воздействию воды утеплитель (как правило, экструдированный пенополистирол — ЭППС) расположен поверх гидроизоляции. При этом последняя надёжно защищена от механических повреждений и находится в зоне положительных температур (циклы замораживания-размораживания разрушительны почти для любого материала). Инверсионную кровлю несложно превратить в эксплуатируемую, например засыпав утеплитель дренажным слоем пескогравия и уложив тротуарную плитку. К недостаткам конструкции можно отнести более сложный водоотвод. Однако о водостоках необходимо поговорить отдельно.

К теплоизоляции для плоской кровли предъявляют особые требования. Материал должен не только иметь низкий коэффициент теплопроводности, но и хорошо сопротивляться механическим нагрузкам — как распределённым (давление вышерасположенных слоёв кровельного пирога, оборудования, снега), так и локальным, возникающим при монтаже. Кроме того, важно, чтобы материал обладал гидрофобными свойствами и был негорючим. На данный момент существует несколько способов монтажа теплоизоляции: с применением механического крепежа, клеевой и свободная укладка. Помимо традиционного двухслойного утепления всё более востребованным решением становится укладка в один слой. Компания Rockwool предлагает уникальные плиты двойной плотности, которые состоят из жёсткого верхнего и лёгкого нижнего слоёв, что ускоряет проведение работ и повышает их качество.

Григорий Громаков

Специалист по развитию направления «Плоские кровли» компании ROCKWOOL

Стоит ли бояться, что плоская кровля потечет?

Одной из самых распространенных «страшилок» о плоских кровлях является угроза протечек, уходящая корнями еще в советские многоэтажки, школы и больницы, крыши которых протекали с завидным постоянством.

При нарушении технологии монтажа и применении неспециализированных материалов потечет любая крыша, будь она плоская, скатная или купольная.

Производители предлагают большой выбор типовых решений для плоских кровель различных типов, применение которых гарантирует отличный результат. А вот попытки «колхозить», исходя из собственных представлений о том, как и чем, чреваты протечками, а «вину» за их появление с большой вероятностью возложат на конструкцию как таковую.

p10228 Участник FORUMHOUSE

Дом 6×9 м, кирпич, перекрываю пустотными плитами по армопоясу, уклон микроскопический, так как Краснодар. С трех сторон кирпичный парапет. Гидроизоляция – резиновая краска, как вариант – битумная мастика. Прокрашиваем всю ванну, в т. ч. внутри и сверху парапет. Утепление изнутри – наклеиваем 10 см ЭППС, затем натяжной потолок. Вопрос: почему это плохое решение? Помогите, почему это плохое решение? А то реализую, а потом исправлять.

Радует, что за помощью обратились до того, как начались проблемы, и их можно избежать без чрезмерных усилий и затрат.

Владимир Шалимов

Решение, действительно, далекое от правильной работы кровельной системы (а это именно целостная система, а не произвольный набор отдельных слоев). В данном варианте есть несколько критических моментов, которые могут привести к отрицательным последствиям. Перечислим некоторые: внутреннее утепление ведет к тому, что на железобетонной плите со стороны помещения может постоянно образовываться конденсат, приводящий к развитию грибка, плесени и постоянному выкапыванию влаги в жилые комнаты. «Микроскопичность» уклона не зависит от местонахождения объекта. Здесь рекомендуется руководствоваться нормативными значениями, указанными в Своде Правил «Кровли» (СП , Таблица 4.1). Для того чтобы не наделать ошибок при реализации проекта, лучше всего использовать уже готовые кровельные решения, разработанные специалистами.

Если для скатных кровель водосточная система рекомендована, но некоторые годами обходятся без нее, считая, что достаточно отмостки, то для плоских она является важнейшим элементом. И при прочих вводных на герметичность покрытия влияет наличие правильной разуклонки и пропускная способность водосточной системы.

orlov_aleksandr Участник FORUMHOUSE

Помогите определиться с необходимым количеством водосточных воронок и наиболее правильной разуклонкой плоской кровли. Пирог планируется: монолитная плита, наплавляемая пароизоляция, ЭППС 200 мм, стяжка, ПВХ мембрана. На данном этапе стройки залита монолитная плита перекрытия второго этажа, закуплен блок для парапетов. Прикладываю лист из проекта, но там допущена ошибка по высотам

Владимир Шалимов

Определение количества водосточных воронок – это полностью расчетный процесс, выполняемый согласно нормативным документам СП и СП При этом учитываются факторы местоположения объекта строительства, количество выпадаемых осадков, площадь водосбора, водопропускная способность водостока и т.д. Без полного набора этих данных количество воронок можно назвать лишь приблизительно. Так, например, для средней полосы России предельная площадь водосбора одной стандартной водосточной воронки диаметром 110 мм – не превышает 300 м².

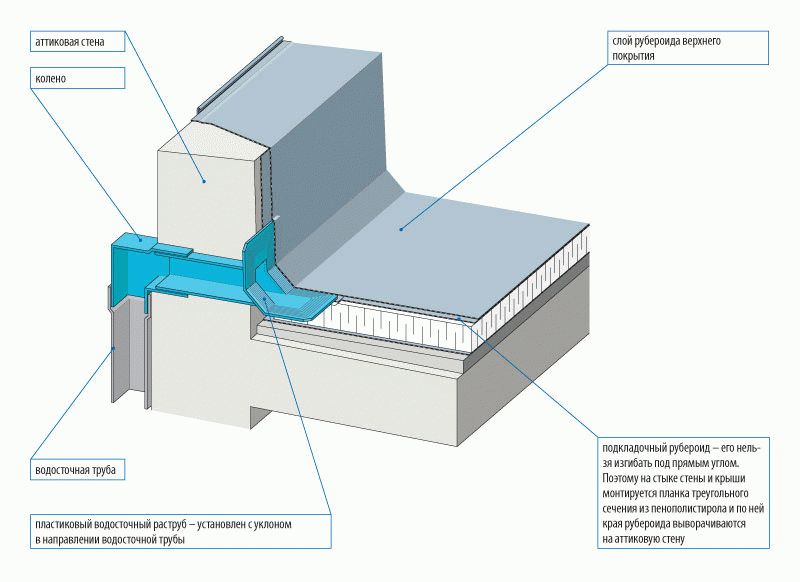

Также, при необходимости, предусматривают аварийный водоотвод при помощи парапетной воронки. Рекомендуем обратиться к специалистам за очной консультацией с предоставлением необходимых исходных данных. Технические специалисты обладают компетенцией в расчетах количества водосточных воронок, клиновидной теплоизоляции для создания уклонов и контруклонов и разработке оптимальной схемы устройства водоотведения с поверхности кровли.

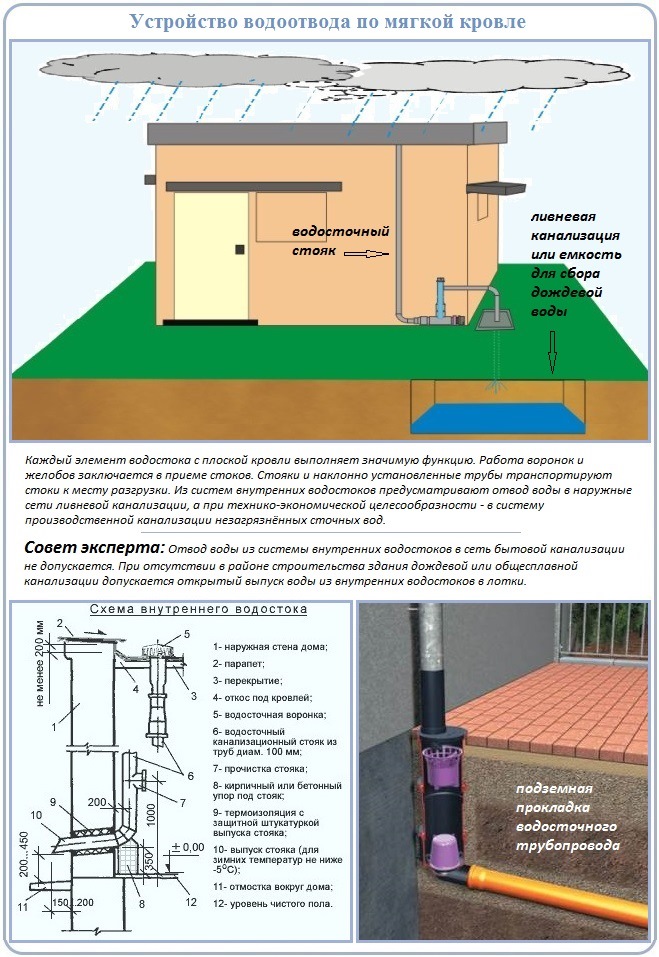

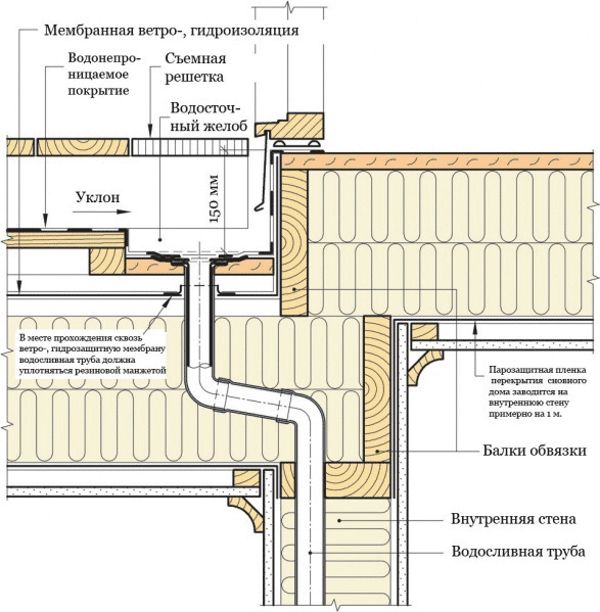

Внешняя водоотводная система многоэтажного дома

Во время выпадения осадков вода собирается на скатах крыши и свободно стекает по уклону к желобам. Эти устройства и предотвращают попадание воды в большом количестве на придомовую территорию, к фундаменту и стенам.

В правильно устроенной системе жидкость из водосточной трубы попадает в дождеприемники, которые устанавливаются под каждым стоком. Он представляет собой лоток, на уровне грунта скрытый решеткой.

Лотки изготавливаются из различных материалов, включая бетон, чугунное литье или пластик. Последние приобретают все большую популярность ввиду простоты монтажа, небольшого веса и долговечности.

По дренажным трубам вода стекает в коллектор городской ливневки.

Кто обязан осуществлять обслуживание и ремонт сточного водоотвода в многоэтажном доме

Как указывается в жилищном законодательстве, обеспечение работоспособности совместного имущества на придомовой территории относится к мероприятиям по ее содержанию в условиях теплого периода. Эта коммунальная услуга относится к сфере деятельности ТСЖ или других подобных организаций или объединений.

На основании этого можно сделать вывод, кто обслуживает ливневую канализацию в многоэтажном доме.

В соответствии с Правилами и нормативами технической эксплуатации жилого фонда (постановление Госстроя РФ №170 от 27 сентября 03 года) организация, обслуживающая жилищный фонд, обязана выполнять профилактическую прочистку канализационной системы не менее одного раза в квартал. А прочистка ливневки производится минимум дважды в год – весной и осенью.

В обязанность этих же организаций входит также регулярная прочистка безнапорных самотечных сетей, включая придомовые. При обнаружении значительных нарушений они также обязаны устраивать временные напорные сети для откачки содержимого канализации.

Необходимо заметить, что все сезонные, аварийные и текущие работы рассматриваются как необходимые в процессе содержания дома и исполняются независимо от того, оговорены ли они в конкретном договоре на обслуживание дома и прилегающей территории.

Дополнительных расходов очистка дренажа и сточной системы не требует дополнительных затрат, поскольку эти расходы регулярно оплачиваются по статье «содержание и ремонт жилого фонда».

Нормативно-техническая документация при проектировании и строительстве

Следует заметить, что это очень ответственное сооружение проектируется для каждого дома в индивидуальном порядке. При этом обязательно применение целого ряда регламентирующих документов от стадии проектирования до процесса строительства.

Документация на ливневку разрабатывается с учетом требований ГОСТа

На начальном этапе проектных работ основанием являются требования СанПиНа , ГОСТа 3634-99, сНиПа

Опираясь на эти документы, производится разработка технико-экономического обоснования, сроков строительства, а также способы и методы контроля.

Особенности монтажа сточной системы в многоэтажном доме

Работа ливневки связана с качеством кровельного покрытия самым непосредственным образом. Если кровельный пирог устроен неправильно и имеет протечки, установить их причину и место весьма затруднительно.

Что же в этом случае протекает – крыша или водосток? Поэтому при устройстве кровельного пирога особое внимание следует уделять местам его примыкание к сопрягаемым поверхностям – трубам, бордюру, стенам.

Смотреть видео [sociallocker]

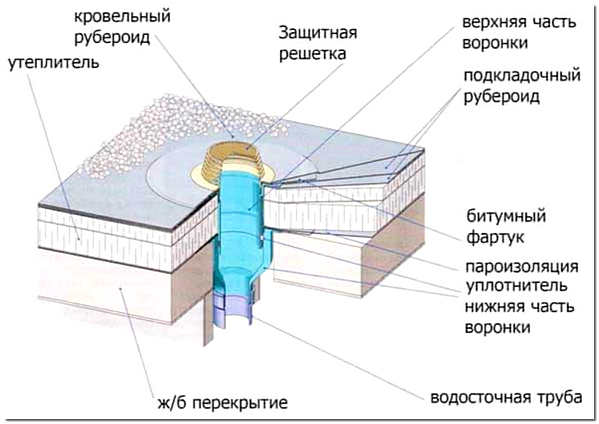

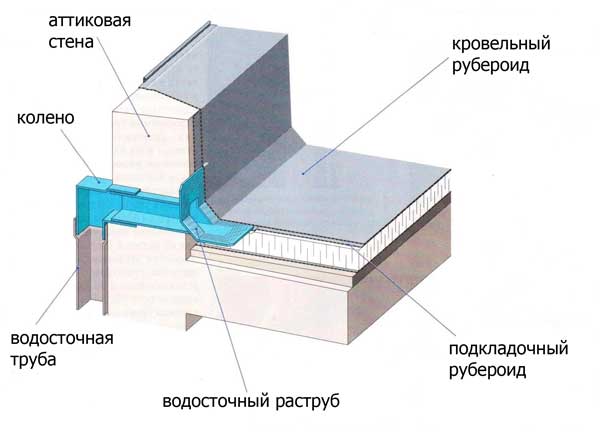

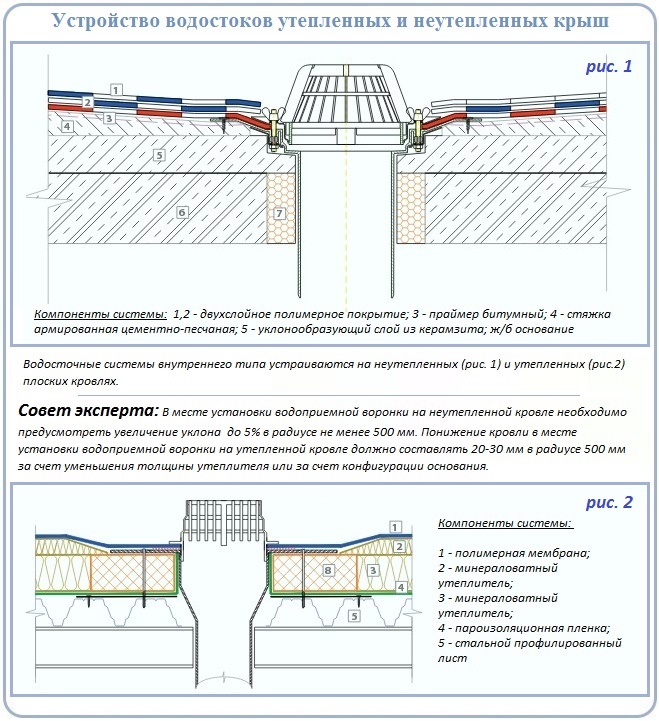

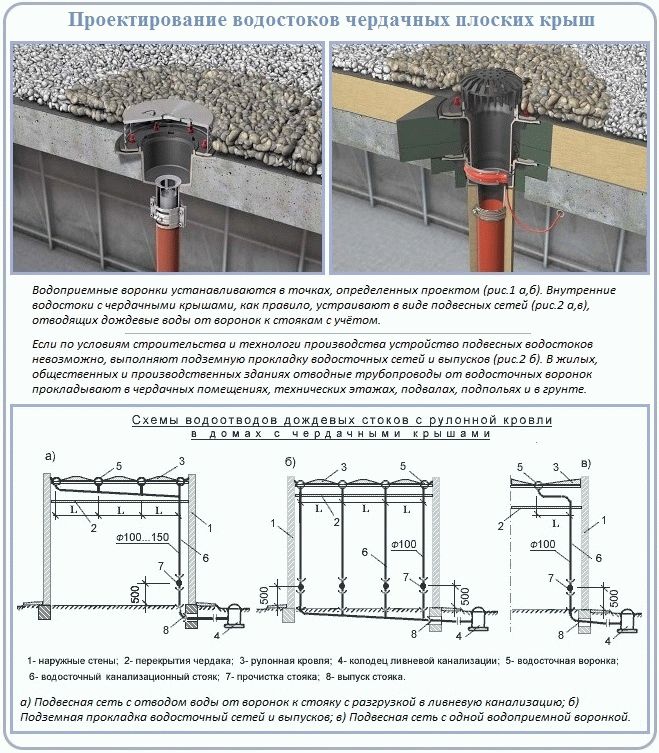

Ответственное место – воронка. Конструктивно она должна обеспечить не только места примыкания, но и защитить трубопровод слива от засорения мусором, для чего воронка оснащается защитной решеткой. Состояние этого места нужно контролировать регулярно, производя профосмотр регулярно и после каждого периода затяжного ненастья.

При выполнении поворотов трубопровода на их месте нужно устанавливать ревизионные окошки, что даст возможность контролировать состояние труб визуально только на прямых участках. Это также дает возможность произвести качественную прочистку засоренного участка.

При комплектации ливневки следует приобретать дождеприемники с пескоуловителями – дождевая вода не всегда чистая, а накопления песка в дождеприемнике могут быть весьма значительными. Профилактическую очистку нужно производить не реже двух раз в год – по окончании весеннего и осеннего дождливого периода.

Не следует применять для слива двухслойные пластиковые трубы с гофрированной внутренней поверхностью, они подвергаются ускоренному засорению.

Расстояние между смотровыми колодцами в наружной части ливневки должно быть не более 10 метров. Если это требование не выполняется – следует устанавливать дополнительный смотровой колодец, даже на прямом участке.

Окончанием ливневки должен быть септик с устройством очистки воды от твердых загрязнений путем их осаждения. Кроме того – нужно в конструкции этого устройства предусмотреть очистку от загрязнений нефтепродуктами и химическими препаратами.

В этом случае накопленная вода после септика может быть использована повторно на технические нужды, например – для полива огорода или мытья машины. Такие устройства применяются в маловодных регионах.

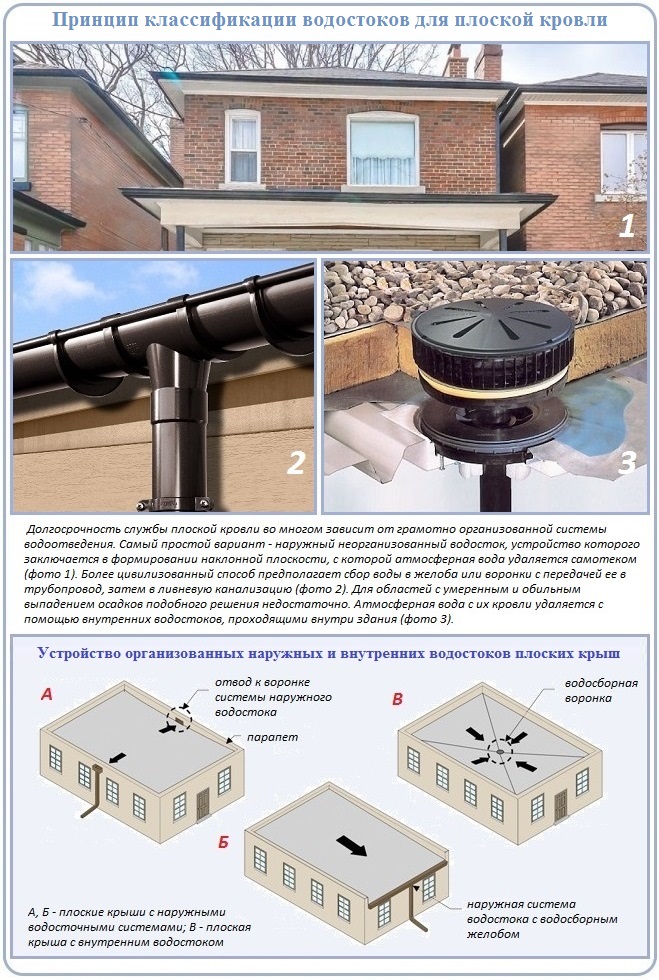

Из каких материалов изготавливают организованный водосток?

На данный момент наиболее популярными материалами для изготовления водостока стали поливинилхлорид и оцинкованная сталь. Однако, все еще популярно производство медных водостоков, поэтому и этот материал стоит разобрать подробно.

Организованный водосток из ПВХ

  Поливинилхлорид — это один из наиболее распространённых в строительстве видов пластика. В изготовлении организованного водостока он используется в первую очередь благодаря достаточно хорошим характеристикам и сравнительно низкой себестоимости.

Чаще всего из ПВХ изготавливаются внешние водостоки. Им приходится сталкиваться только со средними нагрузками, которые отлично выдерживает даже пластик.

Все же стоит обращать внимание, что такие типы систем не сильно предусмотрены для работы при постоянных перепадах температуры. Если вы решили приобрести именно такой тип водостока, обращайтесь только к проверенным фирмам. Обычно крупные компании, специализирующиеся на выпуске пластиковых водосточных систем, добавляют в сырье дополнительные примеси. Они позволяют исключить изменение линейных размеров от повышенной температуры, хрупкость при морозах, а также большую защиту от ультрафиолета.

Из-за недостатка прочности материала, ПВХ редко используют при создании внутренних систем, только при условии, что крыша не будет использоваться в качестве дополнительного свободного пространства.

Из наиболее значимых преимуществ ПВХ водостока можно выделить доступную цену, непревзойденный внешний вид и легкий вес. Внешние данные такого водостока обеспечиваются за счет окраски пластика в массе. Готовая система не покрывается дополнительными слоями краски. По этой причине она полностью защищена от трещин, изменения цвета и других портящих внешний вид факторов.

Легкий вес конструкции значительно облегчает установку. Провести все работы вы можете самостоятельно, а, кроме того, легко сэкономить на крепежных элементах. Ведь не требуются кронштейны, способные выдерживать повышенные нагрузки.

Организованный водосток из оцинкованной стали

  Пластик – это, безусловно, хороший вариант для создания водосточной системы, но сегодня наибольшей популярностью все же пользуются системы, выполненные из оцинкованной стали.

Материал отлично выдерживаете даже самые высокие нагрузки. Он совершенно не боится как жаркой, так и слишком холодной погоды. Особенно свои преимущества сталь проявляет зимой. В это время в желобах внешней системы часто скапливается снег. Постепенно он образует довольно большие ледяные глыбы. Они давят на желоба и всю систему в целом. Пластиковые конструкции довольно быстро приходят в негодность, а вот металлические легко выдерживают даже такую нагрузку.

Все же у любых металлов есть недостаток – это окисление из-за постоянного соприкосновения с влагой. Оцинкованная сталь защищена и от этого. За счет процесса цинкования она приобретает защитный слой, который препятствует образованию ржавчины.

Кроме того, определённые защитные функции может сыграть и слой краски, которым водосток покрывают для придания определенного цвета. Однако здесь скрывается не только преимущество, но и недостаток. Со временем краска рассыхается и покрывается трещинами. Внешний вид конструкции сильно портится.

Еще одним недостатком конструкции можно назвать сильный шум в случае обильного дождя или града.

Список недостатков можно закончить еще и ценой, которая может быть в несколько раз выше стоимости пластика.

Организованный водосток из меди

  Медь – это еще один тип металла. Поэтому такой водосток может похвастаться отличным уровнем прочности.

Медь превосходно выдерживает повышенные нагрузки, перепады температуры и многое другое. В некоторых старых домах можно найти водосточную систему из меди, которая была установлена и ни разу не ремонтировалась уже более 100 лет.

Несмотря на то, что по основным техническим характеристикам медь не отличается от стали, цена двух этих видов водосточной системы сильно отличается. Медь – это материал только для элитных домов. Метровый отрезок желоба из меди может вам обойтись в 9 тыс. рублей. В то время как вся стальная конструкция для небольшого дома будет стоить ту же сумму.

Внешний вид водостока из меди не меняется с годами, напротив, он становится только лучше. Медь – это один из немногих материалов, который при окислении становится ещё красивей. Ржавчина не проедает медь изнутри. Вместо этого, материал покрывается легким слоем патины. Она может придать изначальному цвету золотой или темно-коричневый оттенок.

Вы можете как установить новый водосток и наслаждаться прекрасными изменениями его внешнего вида с годами, так и приобрести уже платинированные водостоки.

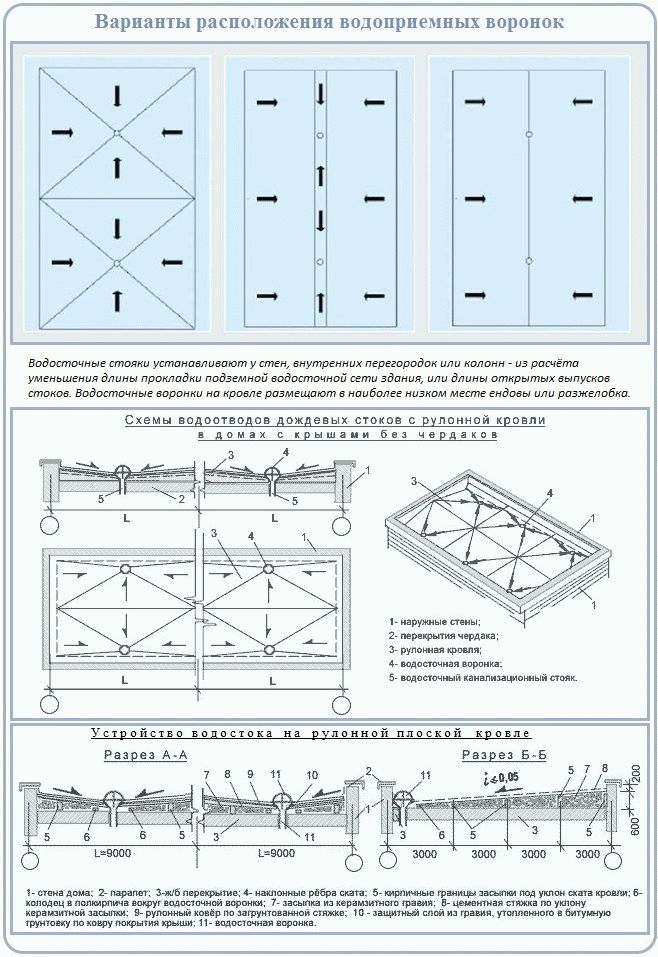

Расчет водосточки

Необходимо составить схему кровли, изначально определить два момента: расположение воронок и диаметр водостоков. Чаще встречаются водостоки диаметрами 8, 10 и 12,5 см.

Расстояние между воронками не должно превышать 24 метров. Оптимальный вариант 8-12 метров, чтобы общий уклон желобов не был слишком велик. Нужно проверить способность трубы отвести воду. Расставив воронки на схеме, кровлю необходимо условно разделить на участки, обслуживаемые теми или иными водостоками. На один квадратный (в горизонтальной проекции, а не по площади) метр крыши должно приходиться 1,5 см 2 площади сечения воронки и водостока. К примеру, труба диаметром 10 см имеет площадь сечения 78,5 см 2 и способна отвести ливневой сток с кровли, горизонтальная проекция которой составляет 52 м 2 . Для засушливых районов и регионов с высоким уровнем осадков делают поправки.

Примерно такой план нужно начертить, проставить размеры и обсчитать площади участков слива на каждый водосток

Имея общую схему, можно обратиться к поставщикам, менеджер поможет составить калькуляцию. Либо скачать или воспользоваться онлайн программой для расчета водосточки на сайте производителя.

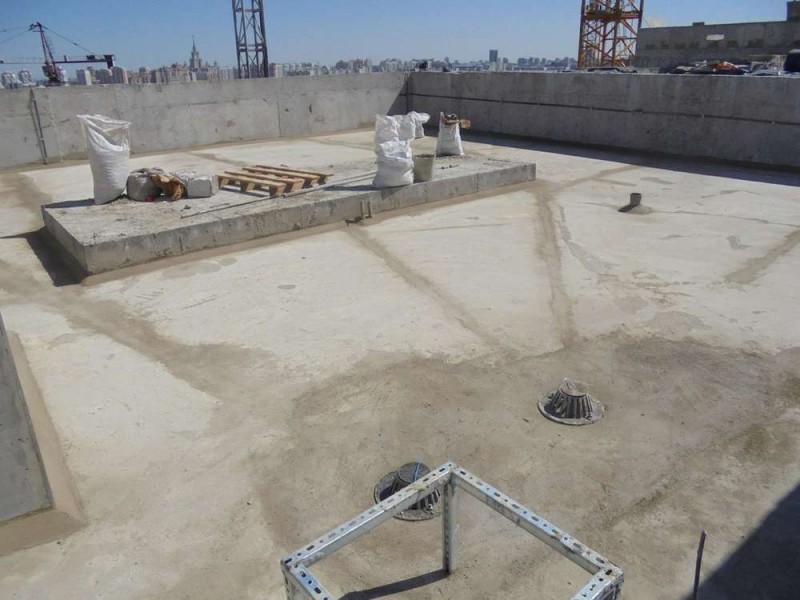

Материалы, используемые для создания уклона плоской кровли ↑

Рисунок 7. Различные способы создания уклона плоской кровли

Теперь давайте рассмотрим каждый из вышеописанных методов устройства уклона плоской кровли более детально:

1. 1. Устройство уклона плоской кровли с использованием пенобетона довольно-таки дорогостоящий процесс, так как требует привлечения людей, специализирующихся непосредственно на данной сфере. При использовании пенобетона, на несущее перекрытие укладывается слой из него, а после этого, сверху, устраивается стяжка из фибропенобетона – очень прочного и пожаробезопасного материала. Поверх всего этого, укладывается слой гидроизоляции путем наплавления, что позволяет сделать кровлю очень надежной и прочной.
2. 2. Если же уклон плоской кровли выполняется при помощи сыпучих материалов, то тут, первым делом, на бетонное основание наносят рулонный битумный наплавляемый гидроизоляционный слой из стеклоизола, который обладает повышенной теплостойкостью, прочностью и быстротой монтажа. После этого, поверх слоя гидроизоляции укладывают используемый сыпучий материал, а затем уже все остальные, которые предусмотрены по плану.

Чтобы сыпучий материал не рассыпался и держал заданный угол, его необходимо полить специальным цементным молочком. Это жидкий раствор, который делается на основе цемента и воды (обычно пропорция составляет 1:2 или 1:4 цемента и воды). После его высыхания, слой становится прочный и не разваливается.

1. 3. Очень часто, уклон плоской кровли выполняют при помощи минеральных плит либо пенополистирола. Это способ стал очень популярен благодаря своей легкости в монтаже и надежности в эксплуатации, а так же дешевизне материала. Кроме того, этот материал очень легкий, что так же делает ему дополнительный плюс при выборе. Очень часто, к этому методу прибегают даже в процессе ремонта кровли, когда нужно выполнить “разуклонку” старой кровли. Данный материал крепится при помощи специальных саморезов, мастики или специального клея.

Мы рассмотрели только три основных метода выполнения уклона плоской кровли, хотя существуют и другие альтернативные методы, например при помощи специальных пластиковых панелей, которые изготавливаются под заказ по индивидуальным проектам. Но этот метод очень дорогой, так как все выполняется под заказ с привлечением большого количества людей.

Видео по теме «Уклон плоской кровли: способы устройства»:

Выполняем расчеты правильно

При расчете требуемого количества материалов учитываем следующие моменты:

1. Стандартная длина желобов – 3 м. Их метраж соответствует длине карнизов.
2. На каждый желоб нужно по одной воронке.
3. Количество кронштейнов рассчитывается при делении длины карниза на отрезки 50–60 см (это шаг с которым будет проводиться крепеж). Перед вычислением от краев карниза рекомендуется оставлять отступ по 5 см.
4. Если воронка будет размещена рядом с углом дома, то хватит одного держателя (кронштейна), при установке посередине стены нужны два.
5. На каждую ветвь труб нужно по две заглушки.
6. Понадобятся два верхних и нижних колена для сборки отвода стояков.
7. Если свес карниза крыши больше 25 см, придется покупать два куска трубы для соединения колен. При подвесе до 25 см колени просто соединяют между собой.
8. Количество труб для стояка. Чтобы вычислить его, берется расстояние от грунта до карниза минус длина отвода и отступ от грунта 40 см.
9. Для крепежа стояков понадобятся два основных кронштейна и дополнительные через каждые 1,5 м.

Расчеты для домов с мансардой, верандой проводятся аналогичным способом.

Нюансы проектирования и реализации ливневой канализации

Как и любую инженерную систему, ливневку нужно рассчитать и спроектировать, а уж будет это набросок от руки или визуализация в графическом редакторе – вторично. Главным условием хорошей проводимости системы является соблюдение уклона при прокладке, как открытых каналов, так и подземного отвода. Этот показатель также регламентируется действующим СП и напрямую зависит от диаметра – для «топовых» 110 мм задается уклон в 2 см на каждый погонный метр трубы. Достаточно большой уклон обусловлен залповостью, если дренажная труба работает в постоянном размеренном режиме, собирая и выводя воду, то дождевая «редко, но метко» отводит напорный поток. На сравнительно небольших отрезках некоторое уменьшение уклона некритично, при укладке протяженных магистралей необходимо выдерживать рекомендуемое значение. В противном случае работа ливневой канализации при пиковой нагрузке может нарушиться. При расчете и проектировании схемы точечной ливневой канализации с прокладкой отводов подземным способом, необходимо предусмотреть поворотные колодцы. Иначе работа системы может продлиться меньше, чем хотелось бы.

LadomirМодератор FORUMHOUSE

Нормативы и рекомендации считают, и практика это подтверждает, что поворотные колодцы надо ставить не реже, чем на каждом втором повороте. В качестве поворота можно использовать и дождеприемник. Несоблюдение этой рекомендации снижает капитальность (срок службы) и ремонтопригодность системы.

Поворотный колодец может быть как готовым, так и самодельным – из той же рыжей трубы, главное, чтобы диаметр не меньше 300 мм, а лучше еще больше. Но если колхозить, придется сообразить и дно, и крышку, тогда как готовые комплекты достаточно просто присоединить к трубам.

Рассмотрим типовую ситуацию.

AHDPEY_RUZAУчастник FORUMHOUSE

Помогите спроектировать и реализовать ливневую канализацию. Строю дом. Системы ливневой канализации нет. Очень беспокоюсь. Этой осенью купил дождевые приемники. Теперь хочу подготовиться к весне и весной заняться обустройством ливневой системы. Вот только с теорией у меня никак. Какой расчет, что нужно? Как приемники соединить с рыжими канализационными трубами? Через тройник или последовательно. У меня восемь водосточных желобов и небольшой уклон участка, относительно картинки – снизу вверх.

Инструкция.

LadomirМодератор FORUMHOUSE

Вам нужны восемь дождеприемников, соединенных трубами с выводом стоков либо в открытую дренажную канаву, либо на сооружение подземной фильтрации (например, в поглощающий колодец). У дождеприемников есть посадочные места для соединения с трубами, обычно они соединяются последовательно, но иногда приходится использовать и тройник. Также понадобятся поворотные колодцы, дождеприемники и колодцы соединяем трубами и от последнего дождеприемника или колодца стоки выводим на утилизацию. А в случае невозможности вывести стоки на рельеф или в канаву открытом способом, может понадобиться поглощающий или коллекторный колодец (колодцы). Уклон системы должен быть направлен в сторону уклона рельефа местности.

При укладке труб дождевой системы значительно меньше «танцев» с бубнами, чем при устройстве дренажной системы. Глубина заложения в каждом случае подбирается индивидуально, но в среднем это, 30-50 см. У многих отводная магистраль проходит под газоном и цветниками, этой глубины достаточно, чтобы при посадке и обработке не повредить трубы. Учитывая, что ливневка все же сезонная система с максимальной нагрузкой в теплые сезоны, заложение выше уровня промерзания вполне логично. Но для подстраховки некоторые кидают в траншею греющий кабель.

Сама траншея выкапывается с соблюдением уклона, профи рекомендуют копать не от водосборов к сбросу, а, наоборот, от колодца (канавы, оврага, ручья, пруда и др.) вверх. Укладка трубопровода проводится без предварительной подготовки, непосредственно на грунт, траншея засыпается грунтом же, но если грунты пучинистые, подсыпают щебень. При установке дождеприемников под них желательно залить бетонную подготовку поверх слоя щебня. В некоторых источниках рекомендуют бетонирование со всех сторон с заливкой в опалубку, но это избыточно. Дождеприемники монтируются в одной плоскости с опалубкой и при укладке черновых слоев и финишного покрытия и без «саркофага» будут надежно зафиксированы. При выборе лотков стоит учитывать, что бетонные уже с уклоном, а под пластиковые его придется организовать.

Строительные нормы

Минимальный уклон плоской кровли регламентирует п. 4.3 СП , принятый и одобренный в 2011 году. Он допускает угол наклона поверхности крыши в диапазоне 1,5-10% или 1-6 градусов. То есть наименьший уклон, разрешенный регламентом, 1,5% или 1 градус, он создает условия для перемещения воды к водосточным трубам и желобам, предотвращает застаивание. Более крутые углы используют редко, так как на большой площади крыши рулонные гидроизоляционные материалы соскальзывают к основанию.

Процесс создания уклона называют разуклонкой плоской кровли. Эту задачу выполняют раз личными способами, используя:

1. Термоизолирующими материал;
2. Засыпные материалы;
3. Легкие смеси бетона с засыпными материалами;
4. Легкие смеси бетона с полимерами.
5. Пластиковые панели

Важно! Уклон эксплуатируемой плоской кровли не должен превышать 3 градусов, так как его увеличение снижает безопасность использования.

Разуклонка термоизолирующими материалами

Строение любой плоской кровли подразумевает наличие слоя термоизолирующего материала. Чтобы задать угол поверхности крыши, регулируют толщину утеплителя. Чтобы предотвратить сползание и сохранить заданный угол, его фиксируют к основанию кровли саморезами. Если основание крыши хорошо очищено, утеплитель к нему можно приклеить или использовать специальные опоры из пластика, схватывающие слои термоизолятора между собой.

Этот способ разуклонки имеет плюсы, он хорош тем, что:

• Стоит относительно дешево. Так как утеплитель итак необходим для формирования кровельного пирога, затраты увеличиваются лишь за счет приобретения клея или крепежных элементов.
• Достаточно точен. С помощью этого метода можно с большой точностью задать угол 1-4 градусов, вполне достаточный для эффективного водоотведения.
• Легкий вес. В отличии от большинства остальных способов, разуклонка плоской кровли с помощью утеплителя не требует усиления основания, так как термоизолирующий агент, чаще всего минеральная вата или пенополистирол, имеют низкую массу.

Разуклонка засыпным материалом

Создание угла наклона плоской кровле с помощью засыпного материала начинается с монтажа гидроизоляционного материала. В этой роли чаще всего выступает стеклоизол, это современный аналог рубероида на основе стеклоткани, благодаря чему он имеет повышенную прочность на разрыв, срок эксплуатации более 20 лет. На стеклоизол засыпают керамзит или перлит так, чтобы выдержать необходимый угол уклона. После этого засыпной материл накрывают пленкой из полиэтилена, расположенной полосами внахлест и укладывают остальные слои кровельного пирога согласно проекту.

Однако у этого метода создания уклона плоской кровли есть минусы:

• Гранулы крупного размера (более 20 мм) не позволяют точно соблюсти задаваемый угол сделать его плавным.
• Засыпной материал невозможно жестко зафиксировать, отчего он с течением времени смещается. При чем это может произойти еще на этапе формирования кровельного пирога, если не залить керамзит цементным молоком. Однако в этом случае увеличивается время, затрачиваемое на высыхание.
• Засыпка производится практически на глаз, поэтому соблюсти точный угол наклона невозможно.
• Из-за большого веса засыпного материала требуется усиление бетонного основания крыши.

Разуклонка бетонными смесями

Чтобы задать уклон плоской крыше можно использовать смеси на основе бетона. Этот способ не подходит для реконструкции или частичного ремонта, его можно использовать лишь для вновь создаваемых крыш. Для того чтобы сделать разуклонку крыши бетонными смесями требуется специальное оборудование и высококвалифицированные работники. Применяют два вида бетонных смесей:

• С добавлением керамзита и перлита, шлака.
• С добавлением полимерных материалов.

У этого способа всего два минуса: высокая стоимость, складывающаяся из оплаты труда высококвалифицированных рабочих и дороговизны полимеров, а второй – большой вес бетона, увеличивающий нагрузку на основание крыши.

Разуклонка с помощью панелей

Самый инновационный способ задания угла наклона крыше – использование специальных панелей из пластика. Их, словно частички детского паззла, собирают и укладывают на предварительно подготовленное основание, а затем заливают жидкой резиной. Разная толщина панелей обеспечивает максимально точное соблюдение угла наклона поверхности. Но и у этого способа есть свои особенности:

1. Высокая стоимость панелей. Ввиду того, что метод этот в России используют не так давно, отечественные производители еще не ввели их в свой ассортимент. По этой причине приходится использовать дорогостоящие импортные расходные материалы.
2. Скорость монтажа. Так как во время укладки панелей, их не нужно скреплять саморезами, выверять угол специальными приборами, разуклонка производится в самые короткие сроки.
3. Комплексное использование панелей и жидкой резины позволяют произвести одновременно теплоизоляцию и гидроизоляцию, что также ускоряет процесс строительства и ремонта крыши, с приближением осени это качество становится решающим в выборе технологии разуклонки.

Частые ошибки при монтаже

При отсутствии опыта чаще всего допускаются такие ошибки:

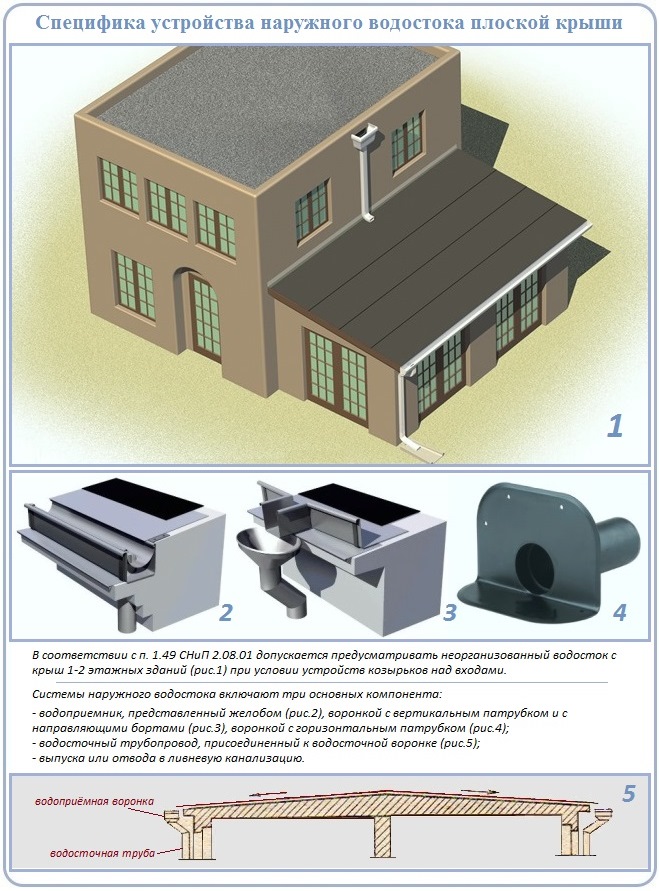

1. Несоблюдение уклона желобов. Рекомендуемый показатель составляет от 3 до 5 мм на 1 погонный метр. При большем показателе вода просто не будет попадать туда, при меньшем – образуются участки застоя воды, мусора, придется проводить внеплановую чистку стока. Чтобы исправить такой недочет, приходится ломать часть крыши.
2. Экономия на количестве кронштейнов. Следствие – чрезмерно гибкая конструкция становится менее устойчивой к ветровым нагрузкам, высокий риск повреждения, поломки. Для слива из пластика крепеж проводится с шагом 50 см, из железа и другого металла – через каждые 60 см.
3. Муфты неправильно соединены. Следствие – на таких участках случаются протечки. Не стоит пренебрегать использованием уплотнителей из резины и нужно проходить стыки герметиком. Рекомендуется делать двойной крепеж кронштейнов (с двух сторон).

Мастера не рекомендуют покупать материалы для водослива у разных производителей, поскольку в процессе монтажа может выявиться несоответствие элементов, отсутствие герметичности конструкции.

Типы водосточных воронок ↑

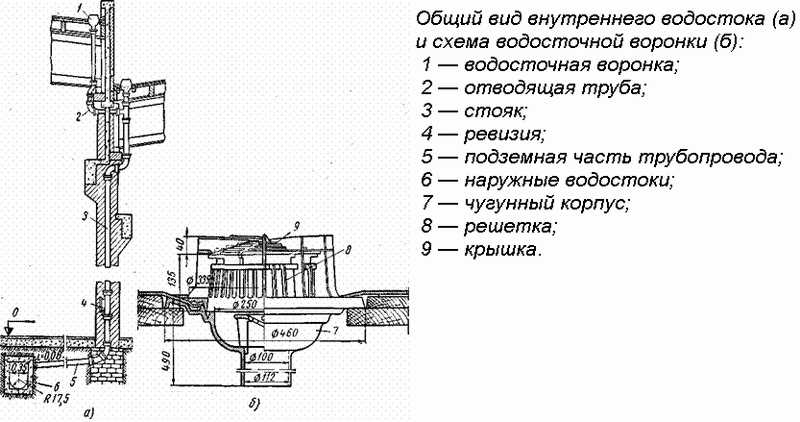

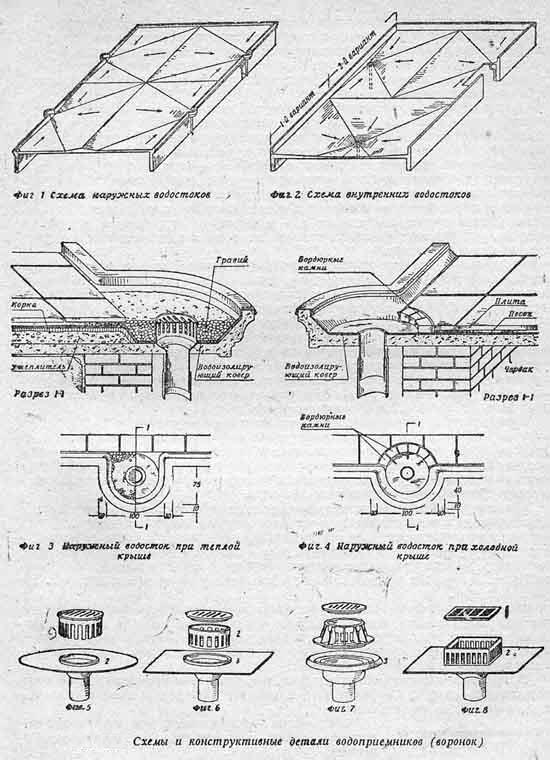

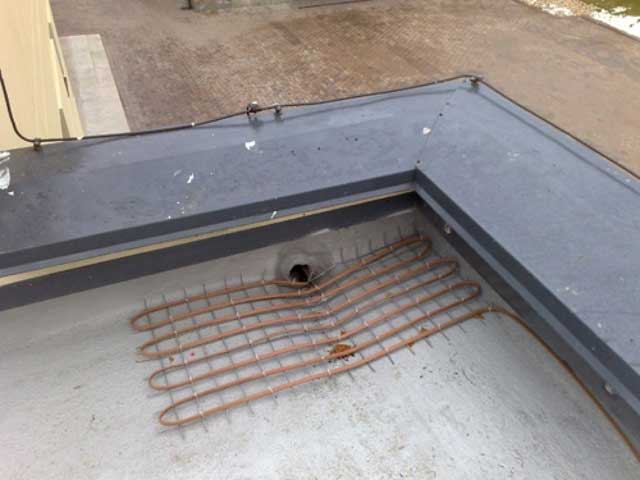

Один из основных элементов водосточной системы плоской крыши это водосборник или воронка.

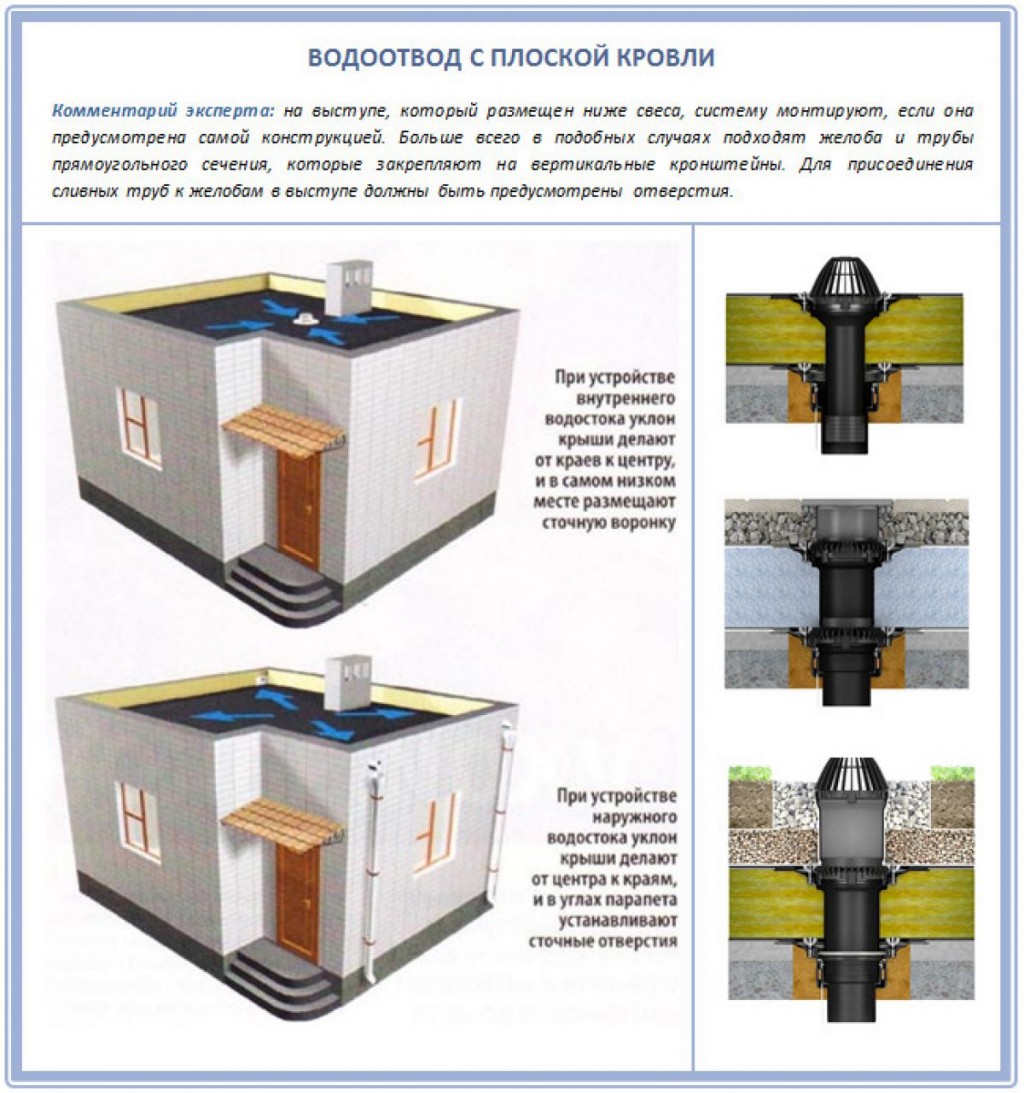

Внутренние устройства по стоку осадков кардинально отличаются от традиционных использующихся при установке на скатных типах кровельных конструкций. Это обусловлено точечным расположением воронки, а также затруднительной очисткой от засоров. С учетом таких условий для установки на плоских крышах фитинги подбираются по следующим критериям.

В соответствии с пропускной способностью. Измерение параметра осуществляется возможностью отвода максимального объема за определенный отрезок времени. Обычно пропускная способность зависит от диаметра воронки. Способам крепления к гидроизоляции. Подобные устройства представлены универсальными обжимными конструкциями, или же воронками с фартуками из гидроизолирующего материала (рубероида, ПВХ и прочих). По конструктивным особенностям. Бывают одно- и двух составными, причем второй вариант предпочтительней для плоских крыш с возможностью подвижек (деревянные невентилируемые типы кровельного пирога). Также водосборные воронки бывают одно- или двухуровневые. Использование их диктуется расположением гидроизоляционного слоя. Если он уложен непосредственно на верх пирога, то монтируют одноуровневые воронки, при монтаже гидроизоляции внутри под балластом или теплоизолятором – двухуровневые.
