Инструкция по сборке обрешетки для кровли из профлиста

Функции и виды обрешетки

Рассмотрим более детально функции и виды обрешетки.

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них с помощью саморезов или частного строительства этот вариант используется крайне редко, также может быть выполнена из металла.

_Строительство — вид производственной деятельности, результатом которой являются строительная продукция или строительные материалы и изделия. (СНиП 12-03-2001)

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная , 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. В случае если решетка не будет изготовлена, то вся крыша не будет в достаточной степени прочной, а кровельное покрытие со временем испортится либо вовсе не может быть смонтировано (с учетом того, какой вид покрытия используется).

_Покрытие — верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям. (СНиП ); — верхнее ограждение здания для защиты помещений от внешних климатических факторов и воздействий. При наличии пространства (проходного или полупроходного) над перекрытием верхнего этажа покрытие именуется чердачным. (СНиП II-26-76); — верхняя ограждающая конструкция, одновременно выполняющая несущие, гидроизолирующие, а при бесчердачных (совмещенных) крышах и при теплых чердаках также теплоизолирующие функции. (ВСН 35-77)Материалы — собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся — в управлении это свойство систем выполнять возложенные на них функции в течение заданного промежутка времени при определенных условиях эксплуатации. Н. системы определяется часто надежностью ее наименее надежного звена. В связи с этим для повышения Н. систем управления производством большое значение имеет выявление узких мест в аппарате управления, а также разработка мер по их устранению. Общими для разных систем мерами обеспечения требуемой Н. является резервирование недостаточно надежных элементов, дублирование, функциональная избыточность.

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

В случае если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель, также конструкция может быть использована для проведения различных коммуникаций.

_Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ )

Схема устройства крыши

Таблица. Виды обрешетки.

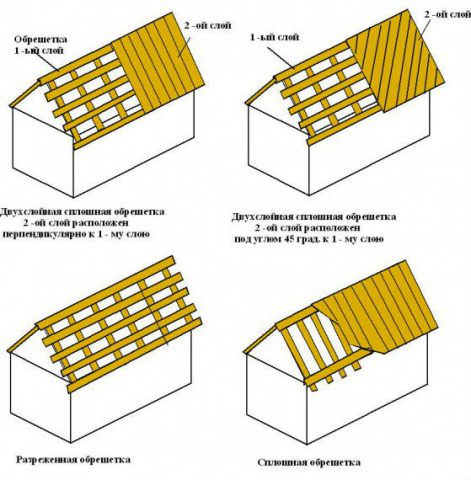

Сплошная и разререшетка

Когда поверх первой обрешетки снова монтируются рейки либо доски, которые будут называться контробрешеткой, эта деталь крыши может быть и двухслойной. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки.А верхняя – сплошной либо с обычным шагом, в данном случае нижняя как правило создается разряженной.В случае если есть необходимость положить толстый слой утепляющего материала, двухслойная может быть использована.

_Деталь — изделие или его составная часть, представляющие собой одно целое, которое не может быть без разрушения разобрано на более простые составные части (стержень арматурный, шайба, пружина, доска подоконная и т.д.).

Из разнообразия обрешёток под профнастил в индивидуальном строительстве как правило используют однослойную разреженную конструкцию

Преимущества и недостатки

Начнем с преимуществ, к которым можно отнести:

• Финансовая доступность. Металлическая профилированная плита стоит на 40-60 процентов меньше, чем черепица с металлизированным покрытием. Затраты на обустройство кровли существенно ниже;
• Материал легкий. Учитывая внушительные размеры, поднимать профнастил на высоту не составит труда, не потребуется задействовать спецтехнику или большое количество людей;
• Состав. Профлист — это металлическая пластина, лист, имеющий металлизированное покрытие из цинка или хрома. Иногда покрытие является комбинированным;
• Защита от коррозии. Ржавчина для профлиста не страшна, даже если на поверхности образуются царапины, механические повреждения;
• Простота установки. Сделать правильно монтаж и устройство обрешетки под профнастил способен и новичок. Некоторым достаточно посмотреть видео или проконсультироваться со специалистами, чтобы разобраться во всех нюансах того, как выполняется монтаж обрешетки под профнастил;
• Легко создать полноценный пирог защиты, который располагается под тонким листом из металла. Любая крыша требует обязательно гидроизоляции, теплоизоляции и прочих компонентов, обеспечивающих комплексную защиту;
• Универсальность. Из оставшихся от крыши листов можно сделать забор, загоны для животных и прочие конструкции. Сегодня реально делать различные постройки из профилированного листа, используя соответствующее крепление профнастила к обрешетке.

Но за внушительным перечнем преимуществ скрываются определенные недостатки. Прежде чем приступать к обрешетке для профнастила, обязательно ознакомьтесь с минусами материала.

1. Требуется обязательная металлическая обрешетка под профнастил с достаточно плотным шагом. Если не сделать обрешетку под профнастил правильно, крепление окажется недостаточно плотным, листы начнут шуметь от малейшего дуновения ветра.
2. Ограниченный ассортимент. Вам не придется долго думать, какой профлист выбирать, чтобы сделать себе крышу. Обычный магазин стройматериалов готов предложить несколько вариантов, отличающихся по размеру и цвету. Но не более того.
3. Повышенные расходы на устройство кровли. Монтаж требуется подгонки размеров материала, раскройки, установки по принципу нахлеста. Сдвиг рекомендуется делать на 2 волны, а не на 1. Так расход материала увеличивается.
4. Барабанная дробь. Если не сделать звукоизоляцию, акустическую защиту, монтаж профлиста даст еще один серьезный недостаток — эффект барабанной дроби во время дождя, града. Потому планируя монтаж, не забывайте, как важно делать под профилированным листом акустический слой.

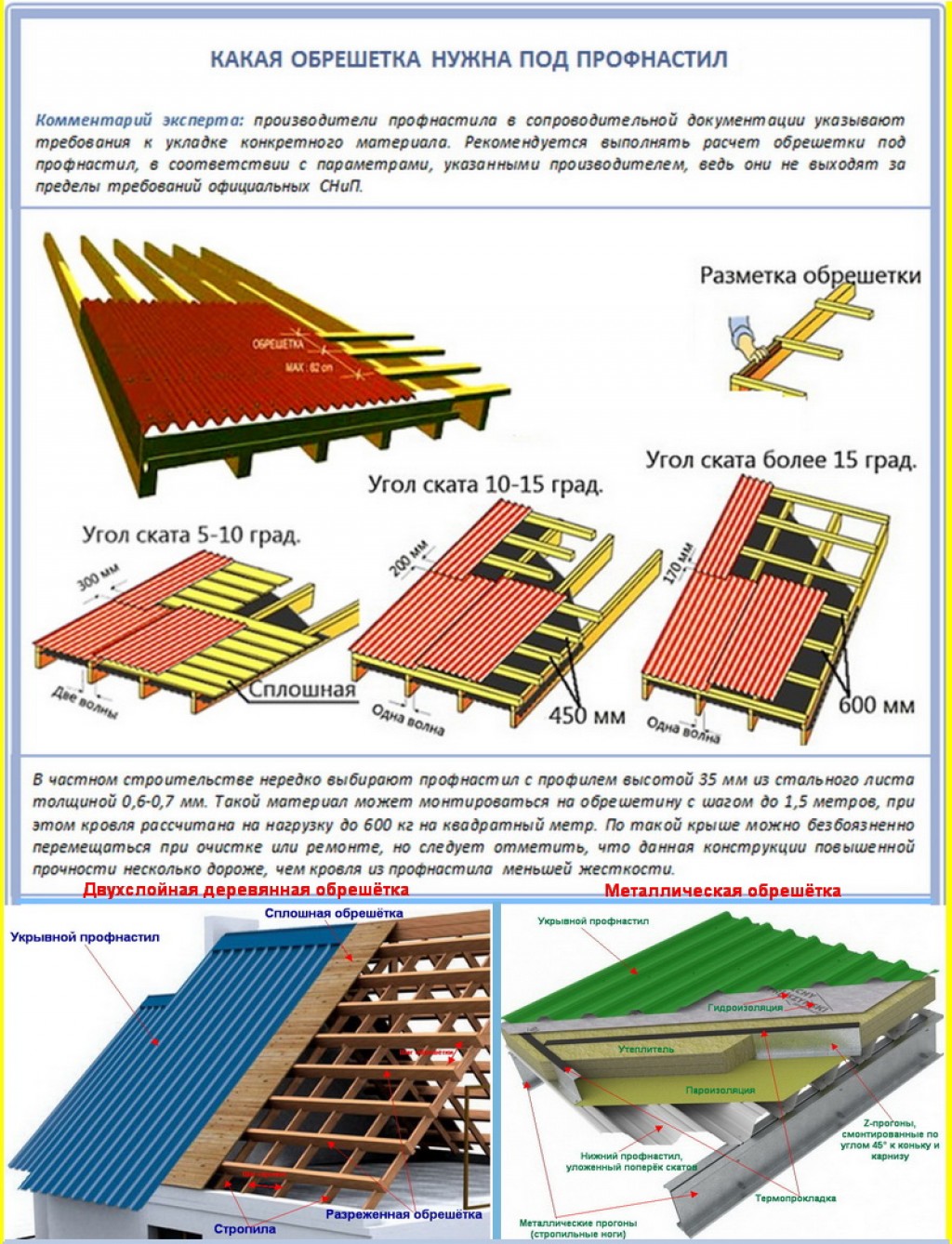

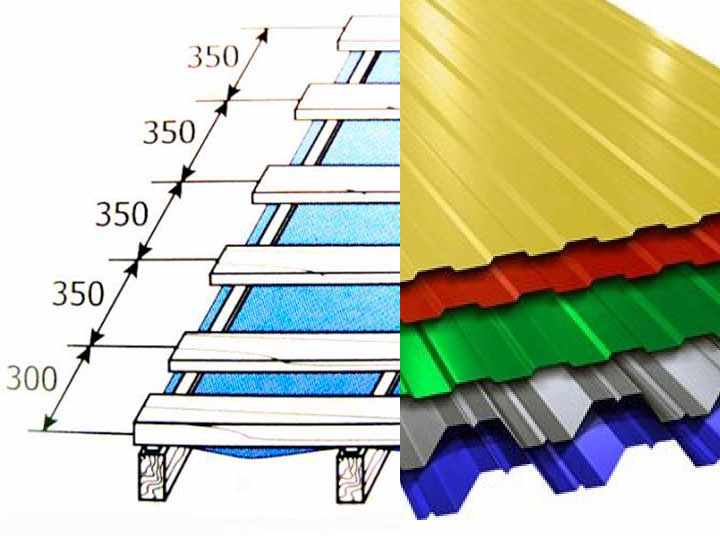

Шаг и размер обрешетки в зависимости от типа крыши

Идеальная кровля – двускатная (уклон от 0 до 60°) или односкатная (20-25°). Угол выбирают исходя из климата в регионе: объема снеговых и дождевых осадков, направления и интенсивности ветров. Слишком крутая система подвержена влиянию повышенных ветровых нагрузок в зоне конька. Чересчур пологая приведет к тому, она будет раздавлена накопившимся снегом или льдом.

Если правильно определен уклон и соответствующие ему размеры обрешетки, профнастил не сорвется во время шторма и не будет греметь при порывах ветра (хотя причиной шума может быть слабая фиксация или неверно выбранный крепеж).

• При минимальном угле наклона ската (до 15°) под лист ставят сплошной каркас либо с интервалом, не превышающим 400 мм.
• Если крыша наклонена больше, чем на 15°, шаг варьируется от 350 до 500 мм.

Расстояние между доскаминаходится также в прямой зависимости от марки профлиста (чем она выше, тем больше линейные размеры изделий).

• Для С20 обрешетку нужно сделать цельной, без промежутков. Боковой нахлест должен составлять 2 волны.
• Для С35 предпочтителен шаг 300 мм, а боковое перекрытие – 1 волна.
• Под С44 и выше – шаг от 500 мм и больше.

Более подробная инструкция по выбору каркаса:

расчет + инструктаж как сделать правильно

Сегодня многие отдают предпочтение профнастилу как легкому, ровному и простому в монтаже кровельному материалу. Работать с ним не сложно, и под силу любому человеку, достаточно лишь выбрать качественное крепление и подготовить правильное основание.

И в этой статье мы расскажем вам, какой должна быть обрешетка под профнастил разных видов и форм, с каким шагом ее следует монтировать и от чего этот шаг зависит. А наши видео-уроки и детальные иллюстрации помогут разобраться со всеми тонкостями такого проектирования!

Представьте, что случится, если обрешетка под профнастил будет недостаточно частой: листы легко прогнутся не только под вашим весом, но и под шапкой снега, и уже по весне крыша будет выглядеть удручающе.

Давайте для начала разберемся с понятиями. Обрешетка – это сплошной настил или решетчатая конструкция, которая монтируется поверх стропил и служит основанием для крепления кровельного материала. Сама по себе обрешетка усиливает пространственную структуру крыши за счет своей жесткости, а изготавливается она либо из древесины, либо из металла.

То, насколько обрешетка под профнастил будет разреженной или сплошной, зависит от самой кровли. Сплошной называют настил с зазором до 1 см (т.е. не 100% монолитная), и такая обрешетка подходит для рулонных материалов, плоского шифера и мягкой черепицы. Сплошной настил также делают частично в местах пересечения или стыка скатов, по карнизным свесам.

Самой сложной считается обрешетка вальмовой крыши:

Угол уклона кровли играет большую роль. Когда скат крутой, более 45°, с него легко удаляются снег и вода, но чем скат круче, тем дороже обходится строительство самой крыши, и тем больше пиломатериала пойдет на обрешетку.

Давайте сравним: для крыши с уклоном в 45° уходит в полтора раза больше стройматериалов, чем на плоскую, а при уклоне в 60° уже в два раза больше. Но свою роль играет и климат.

Так, для районов, где сильные ветра, необходимо делать максимально пологие кровли, ведь профнастил – самый парусный кровельный материал. В ураганах именно такие покрытия срывает «с корнем», поэтому лучше не давать ветру шанс. А вот в заснеженных районах, где ветра не сильные, делаю крутые скаты.

Так уменьшают снеговую нагрузку, ведь с таких скатов снег сходит сам. И это особенно актуально для профнастила, который выпускается достаточно тонким и действительно может прогнуться под снегом (особенно, если шаг обрешетки установили «на глаз»).

Учитывайте также, что чем более плотной сделана обрешетка, тем больше она весит. Это ва

Обрешетка крыши под профнастил: расчет шага и особенности монтажа

Не считаясь с требованиями, никакое сооружение не получится сделать надёжным. Даже обрешётка под кровельные профилированные листы должна быть уложена качественно. В противном случае она быстро сгниёт или испортится, а финишное покрытие долго не продержится на крыше — сорвётся ветром.

Задачи обрешётки для профнастила

У обрешётки под профнастил две функции:

• быть основанием под крепление финишного материала;
• служить подложкой между гидроизоляционной плёнкой и наружным слоем кровельного пирога.

Выполняя вторую задачу, специальный настил создаёт вентиляционный канал, который не позволяет материалам в конструкции крыши покрываться конденсатом и гнить.

Обрешётка служит основанием под кровельное покрытие и гарантирует, что материалы под ним будут проветриваться

Типы настила под профилированный лист

Под профнастил может быть уложена обрешётка трёх вариантов:

• с обычным шагом, то есть достаточно распространённая и устроенная так, чтобы доски, брусья или металлические профили располагались через интервалы в 15–49 см;
• сплошная, элементы которой разложены через промежутки в 1 см, необходимые во избежание деформации досок, меняющих форму под воздействием изменения влажности и температуры;
• разреженная или, по-другому, построенная из деталей на расстоянии 50–75 см друг от друга и подходящая исключительно для прочного финишного материала.

Материал обрешётки под профнастил выкладывают либо вплотную к друг к другу, либо через средние промежутки (максимум 49 см), либо с большим шагом до 4 м

Разреженные конструкции целесообразнее строить из металла. А настил с обычным шагом или вовсе без интервалов предпочтительно создавать из крепкой древесины.

Обрешётка под профлист может быть сделана из металла, если её элементы решено выкладывать на расстоянии более 50 см друг от друга

Размеры обрешётки под профлист

Думая, какую обрешётку монтировать под профнастил, определяют подходящие шаг и сечение элементов конструкции.

Интервал настила

На выбор промежутка от одного до другого элемента обрешётки под профилированный лист влияют марка и толщина материала, а также степень наклона кровельного ската.

У каждой марки профнастила разная несущая способность. Например, листы с пометкой Н-75, обозначающей, что материал предназначен специально для кровли, считаются жёсткими из-за значительной высоты волны (75 мм) и большой толщины (до 0,9 мм), отчего без проблем могут быть уложены на далеко лежащих друг от друга металлических деталях.

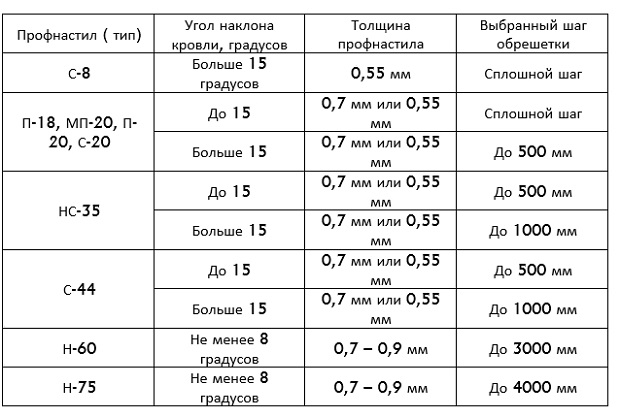

Таблица: шаг обрешётки во взаимосвязи с маркой профнастила

ЧИТАЙТЕ ЕЩЕ ПО ТЕМЕ:

1. Как сделать фундамент под забор
2. Как установить розетку в стену
3. Как сделать асфальт в домашних условиях
4. Как обшить дом сайдингом своими руками
5. Какой бетон для фундамента частного дома
6. Как покрасить кирпич под старину
7. Облицовка фундамента дома какой материал лучше
8. Как построить дом из сруба
9. Как зашпаклевать потолок своими руками под покраску

Монтаж обрешётки

Монтировать обрешётку после данных выше советов уже будет гораздо легче:

• следует запастись нужным количеством стропильного бруса (минимальный размер – 50х150 см), а также брусом для самой обрешётки (25х10 см);
• для контробрешётки нужна доска с минимальным размером 2,5х6 см, причём нужно учитывать, что расстояние между стропилами будет колебаться в диапазоне от 60 до 90 см;

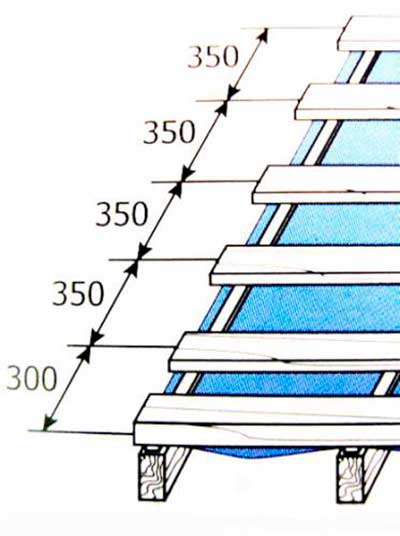

• шаг обрешётки определяется так чтобы расстояние между выходящей за край дощечки было точно меньшим на 5 см, чем расстояние между остальными досками (диапазон – от 30 до 40 см);
• между остальными элементами сам шаг должен составлять величину расстояния между двумя ближайшими очками самого профиля, то есть, либо 35, либо 45 см;
• проверить правильность расчётов достаточно просто: нужно расположить по параллели друг к другу два бруска на нужном расстоянии (сделать это можно на земле, а не на крыше здания, кстати), после чего наложить на них кусок металлочерепицы, что позволит определить оптимальную длину выступа (слишком длинный – вода будет переливаться за край желобов; короткий – вода прямым потоком будет сливаться прямо на сам дом).

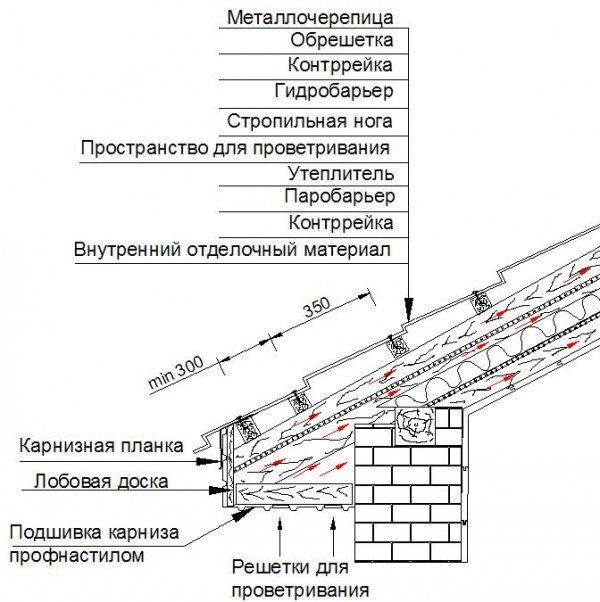

  Устройство кровельного пирога под металлочерепицу

Причины устройства многослойной обрешётки

Если стелить металл без обрешетки, весь конденсат попадет в теплоизоляцию, снижая его теплосберегающие свойства

На металлическом профилированном листе, используемом в качестве кровельного покрытия, из-за разницы температуры в подкровельном пространстве и снаружи здания, выпадает конденсат. Избавиться от конденсата на изнаночной стороне профлиста позволяет гидроизоляция и контробрешетка.

Расчет современных кровельных систем изначально предусматривает наличие вентиляционных продухов для отведения влаги

Гидроизоляция не даст пройти влаге внутрь подкровельного пространства. В то же время зазоры между элементами обрешетки обеспечит нормальный сток влаги из кровельного пирога наружу. Опять же, наличие зазоров — это эффективная вентиляция, которая при условии грамотной реализации предупреждает появление конденсата на профлисте.

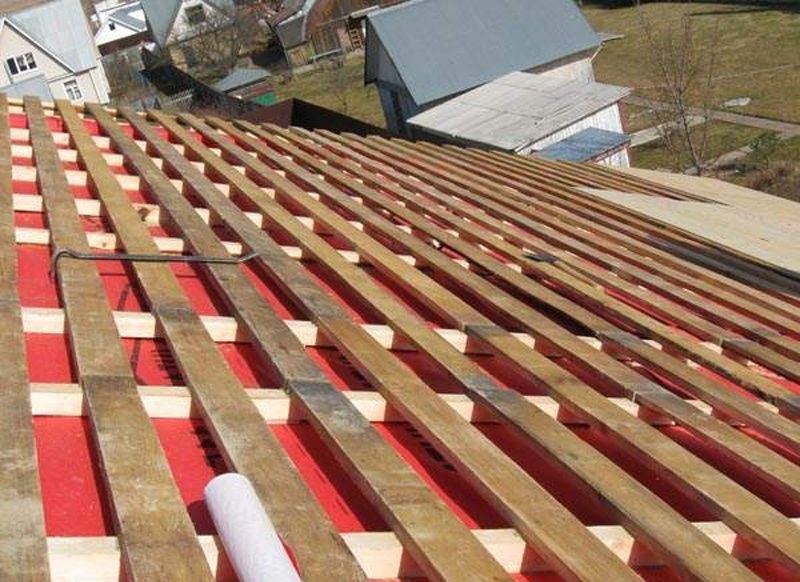

Фотоотчет о выполненном монтаже

Зачем нужна пароизоляция под профнастил

Многие домовладельцы интересуются, можно ли крыть крышу профнастилом без гидроизоляции, и зачем она нужна.

Пароизоляционный слой в этом случае обустраивают для достижения определенных целей:

1. Для защиты утеплителя от проникновения влажных испарений. Дело в том, что в результате его намокания происходит повышение теплопроводности. Кроме этого, проникновение влаги приводит к разрушению материала.
2. Для недопущения скопления жидкости в теплоизоляционном слое и направления паров воды наружу.

В воздухе жилых строений всегда присутствуют водяные пары. Они частично удаляются из помещений вентиляционной системой, а остальные остаются. Насыщенный парами теплый воздух устремляется к потолочным перекрытиям, где охлаждается, а появившаяся влага проникает в кровельные материалы.

Утеплитель имеет пористую структуру и поэтому впитывает влажные испарения. В процессе намокания увеличивается теплопроводность материала, и он хуже удерживает тепло в доме. Для недопущения проникновения влаги в пористую структуру утеплителя монтируют пароизоляцию под профнастил.

Пленку для обустройства пароизоляционного слоя размещают со стороны помещений, чтобы защитить материал для теплоизоляции и элементы кровельной конструкции от проникновения паров.

Инструменты, которые понадобятся для монтажа профнастила:

• Шуруповерт;
• Насадка на шуруповерт 8х45;
• Аккумуляторная дрель;
• Насадка на дрель для резки металла;
• Электрические высечные ножницы;
• Клещи «Гофра»;
• Ножницы по металлу;
• Просечные ножницы по металлу;
• Рулетка с тряпичной лентой;
• Маркер.

Саморезы следует выбрать качественные. Они должны быть специально предназначены для крепления профнастила. Так качественные саморезы обеспечат:

• Продолжительный срок службы;
• Высокую прочность соединения;
• Защиту от нагрузки большой массы снега или сильных порывов ветра;
• Водонепроницаемость кровли;
• Минимальное воздействие на металл и покрытие при монтаже, и как следствие отсутствие коррозии.

Следует отметить, что перетягивать саморезы нельзя – это может повлечь деформацию кровельного покрытия. А если саморез затянуть недостаточно сильно, то это может привести к расшатыванию конструкции.

Монтаж профнастила. Укладку профнастила следует начинать с одного из торцов, с нижнего угла. Также необходимо сделать отступ от карнизной планки в 35-40 мм, чтобы на коньке оставить вентиляционную щель оптимального размера. Профессиональные кровельщики советуют укладывать сначала 4-5 листов, фиксируя их только посередине 1 шурупом. Это делается для того чтобы можно было их выровнять по свесу кровли. После того, как листы ровно состыкованы, их следует закрепить саморезами 4,8х19мм с шагом 500мм. Производители профнастила рекомендуют крепить листы к обрешетке в прогиб, а не в волну. На карнизе и гребне шурупы следует вкручивать в прогиб через волну, а в середине листа – в каждую доску обрешетки.

Пошаговый порядок работы:

1. Установить первый лист на обрешетку и закрепить у самого конька одним шурупом;
2. Второй лист следует уложить так, чтобы нижние края обоих листов составили одну идеально прямую и ровную линию;
3. Зафиксировать нахлест по верху волны под самой первой поперечной складкой;
4. Делая боковой нахлест, необходимо убедиться, что волны совпали, после чего закрепить саморезами поверх волн. Если у профлиста есть водосточная канавка, то каждый следующий должен перекрывать канавку предыдущего;
5. Места поперечных и продольных стыков можно обработать битумной мастикой либо сделать уплотнение специальной самоклеющейся лентой.

Если скат крыши более сложной конфигурации, то схема укладки отличается. Для выполнения укладки необходимо создать объемный чертеж с подробной раскладкой листов. А затем, согласно схеме чертежа, составить листы на земле, соблюдая величины нахлеста. И только после этого приступать к переносу профиля на скат крыши.

• Треугольный скат. Первым прикрепляют основной лист, начиная с середины крыши, а затем к нему монтируют остальные элементы;
• Трапециевидные скаты. Начинают от вершины трапеции одновременно по обе стороны конька. Это характерно для вальмовых кровель.

Важно отметить, что при сложной конфигурации кровли, продольные нахлесты следует всегда выполнять в одну сторону. Это обеспечит надежное крепление сегментов кровли и обеспечит защиту от проникновения влаги под профнастил.

Обрешетка под профнастил, выбор, устройство и правильный монтаж кровли

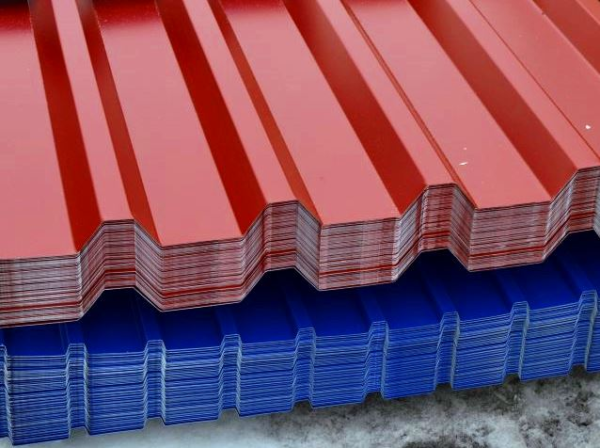

Стальные гнутые профили — профнастил — изготовленный из тонкого металла стеновой и кровельный материал. Его качества:— Прочность— Универсальность— Долговечность— Легкость— Огнеупорность

На лицевой стороне — защитное покрытие из полимера, на другой — защитный лак. Применяют профнастил для устройства кровли, стен, заборов, сэндвич-панелей.

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Шаг обрешетки зависит от вида профнастила.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

В целом работа ручным инструментом для разрезания профилированных листов очень трудоемка, отнимает много сил и времени. Это позволяет сделать вывод, что разрезание профнастила с использованием ручного инструмента неэффективно и невыгодно.

Выбор основания для профлиста разных марок:

• Для гофрированного листа марки С20 обрешетка должна быть сплошной
• С35 — шаг не более 30 сантиметров
• С10 — сплошная обрешетка
• С21 — стандартная, с шагом 30 см
• С44 — подходит разреженная основа

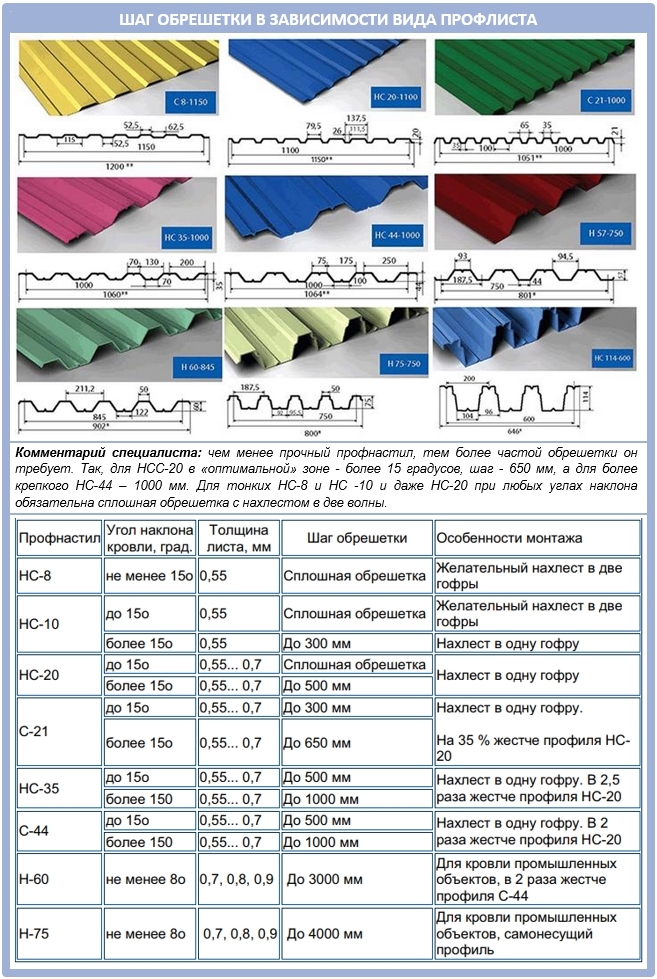

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

Доски обрешетки обрабатывают антисептиками и антипиренами. Эта операция выполняется до начала монтажа, чтобы древесина пропиталась равномерно.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

Схема обрешетки под профнастил

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Внимание: на одном квадратном метре кровли должно быть 6-8 штук саморезов.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Видео о обрешетке под профнастил

Что из себя представляет рубероид

Рубероидом называют изоляционный материал, который состоит из следующих слоев:

• кровельный картон;
• легкоплавкий битум;
• специальная посыпка;
• тугоплавкий битум.

Мифы об использовании рубероида

Сухой проветриваемый рубероид никогда не загниет.

Многие считают, что он только отрицательно влияет на обрешетку, особенно когда находится под каким-либо кровельным материалом. Его просто временно настилают, а потом снимают, перед монтажом шифера или черепицы.

Однако это заблуждение. Если обеспечить к рубероиду постоянный приток свежего воздуха, то ничего гнить не будет.

Кроме того, вентиляция способна устранить неприятный запах от такого гидроизолятора во время его сильного нагревания на солнце.

Несмотря на многие заблуждения, укладка профнастила на рубероид имеет и свои минусы:

1. Под слоем металла в жаркую погоду рубероид очень сильно нагревается, что приводит к испусканию им различных ядовитых эфиров. Находиться в таком помещении (например, летней комнате на чердаке) категорически запрещено.
2. Срок годности рубероида гораздо меньше, чем у профнастила.
3. Образование и накопление конденсата (особенно при неправильном проветривании).

Итак, из всего вышесказанного можно сделать вывод, что профнастил на рубероид укладывать можно. Все недостатки несущественны по сравнению с преимуществами — невысокой стоимостью и простотой применения.

Чтобы избавиться от недостатков, нужно выбрать качественный материал, использовать качественные крепежные элементы и выполнить монтаж в соответствии со всеми правилами, о которых речь пойдет немного ниже.

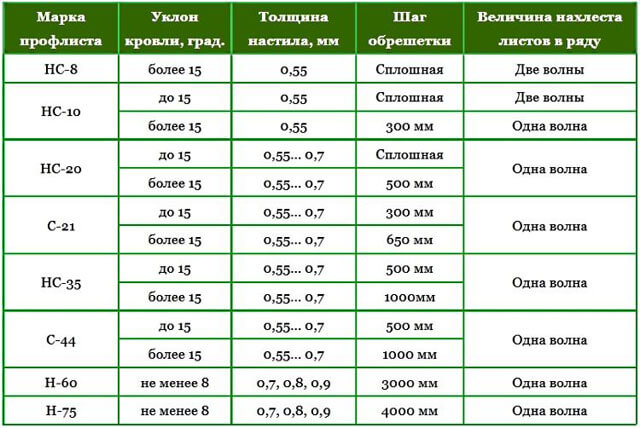

В чем заключается принцип расчета обрешетки для кровельного профнастила

Для расчета обрешетки под профнастил очень важно знать высоту волны данного кровельного материала, его толщину, а также угол наклона ската крыши. Если высота профиля является менее 21 миллиметра, зачастую рекомендуется применять сплошную обрешетку или же очень малый ее шаг. Так как такой профнастил не может выдерживать большие нагрузки, его нужно устанавливать с достаточно большим уклоном по отношению к горизонтальной поверхности. В зависимости от уклона кровли и толщины материала, а также его марки, применяются следующие шаги обрешетки:

• НС8: более 15 градусов, 0,55 мм – сплошной шаг;
• НС10: до 15 градусов, 0,55 мм – сплошной шаг, более 15 градусов, 0,55 мм – шаг 300 мм;
• НС20: до 15 градусов, 0,55-0,7 мм – сплошной шаг, более 15 градусов, 0,55-0,7 мм – шаг 500 мм;
• С21: до 15 градусов, 0,55-0,7 мм – шаг 300 мм, более 15 градусов, 0,55-0,7 мм – шаг 650 мм;
• НС35: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• С44: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• Н60: не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
• Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартным сечением досок для обрешетки является 30х100 миллиметров.

Расчет обрешетки

Применение профилированного листа

Профилированный лист нашёл своё применение в сооружении:

• «Сэндвич-панелей»;
• Металлических заборов;
• Отделки стен;
• Кровля крыш;
• Сооружение опалубки.

Часто можно заметить, что заборы вокруг строек возводят из профилированных листов. Объяснить такое решение можно тем, что профнастил лёгок в установке, нетребователен в уходе, а также долговечен.

Владельцы частных домов довольно часто огораживают территорию своего участка металлическими листами с рельефом.

На это влияет цена и надёжность при использовании забора как постоянной ограды.

Оцинкованные или с полимерным покрытием листы могут быть использованы при перекрытии крыш и их ремонта.

Характеристика профлиста

Изготавливают профнастил из прочной листовой стали, так что на выходе получается достаточно надежный кровельный материал. Чем толще сталь, тем крепче и долговечнее получается профнастил. Кроме того, на его характеристики влияет еще форма профиля и высота волны.

Выбирать шаг обрешетки под профлист следует, исходя из индивидуальных характеристик материала определенной марки, уклона скатов крыши, а также возможных нагрузок на кровлю.

По мере увеличения высоты гофры возрастает также и максимально допустимая нагрузка на материал.

Монтаж обрешетки под профнастил выполняется из струганой доски или брусьев, которые крепятся перпендикулярно направлению стропил. Обрешетка может быть, как решетчатой, так и сплошной – все зависит от типа кровельного материала. Данный этап позволяет равномерно распределить нагрузку на крышу, а также увеличить срок ее эксплуатации.

В случае сооружения односкатных крыш, а также при создании каркаса для крыши из металлических или деревянных стропил, всегда монтируется обрешетка под последующую укладку кровельного материала.

Крепится обрешетка крыши под профнастил с помощью саморезов, скоб, дюбелей и гвоздей – все зависит от материала, из которого изготовлены стропила или основание кровли.

Типы настила под профилированный лист

Под профнастил может быть уложена обрешётка трёх вариантов:

• с обычным шагом, то есть достаточно распространённая и устроенная так, чтобы доски, брусья или металлические профили располагались через интервалы в 15–49 см;
• сплошная, элементы которой разложены через промежутки в 1 см, необходимые во избежание деформации досок, меняющих форму под воздействием изменения влажности и температуры;
• разреженная или, по-другому, построенная из деталей на расстоянии 50–75 см друг от друга и подходящая исключительно для прочного финишного материала.

Материал обрешётки под профнастил выкладывают либо вплотную к друг к другу, либо через средние промежутки (максимум 49 см), либо с большим шагом до 4 м

Разреженные конструкции целесообразнее строить из металла. А настил с обычным шагом или вовсе без интервалов предпочтительно создавать из крепкой древесины.

Обрешётка под профлист может быть сделана из металла, если её элементы решено выкладывать на расстоянии более 50 см друг от друга

Принципы расчета обрешетки под профнастил

Как и большинство кровельных покрытий, профилированный лист крепится к обрешетке. Шаг обрешетки под профнастил оговорен в строительных нормах. В СНиПе указаны требования к данному параметру, исходя из угла наклона ската крыши

• при минимальном уклоне кровли для монтажа профнастила необходима сплошная обрешетка, либо обрешетка с шагом, не превышающим 400 мм (выбор зависит от толщины металла и марки используемого материала);
• при среднем уклоне деревянное основание может монтироваться с шагом 300 – 650 мм;
• если кровля имеет большой угол уклона, шаг может составлять до 1000 мм;
• отдельные марки профнастила, обладающие высокой жесткостью, могут монтироваться с шагом обрешетки до 300 или 400 мм, если угол наклона ската составляет более 8 градусов.

Более подробно с зависимостью шага обрешетки от марки профиля можно ознакомиться благодаря таблице

Таблица. Зависимость шага обрешётки от марки профнастила

При проектировании кровельной системы следует заранее определиться с материалом финишного покрытия. Производители профнастила в сопроводительной документации указывают требования к укладке конкретного материала. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

В частном строительстве нередко выбирают профнастил с профилем высотой 35 мм из стального листа толщиной 0,6-0,7 мм. Такой материал может монтироваться на обрешетину с шагом до 1,5 метров, при этом кровля рассчитана на нагрузку до 600 кг на квадратный метр. По такой крыше можно безбоязненно перемещаться при очистке или ремонте, но следует отметить, что данная конструкции повышенной прочности несколько дороже, чем кровля из профнастила меньшей жесткости.

Если предполагается использовать профнастил с высотой профиля 21 мм и менее, шаг обрешетки под профнастил должен быть минимальным, либо монтируется сплошная обрешетина. Данный кровельный материал не рассчитан на высокие нагрузки, для него требуется прочная основа, чтобы избежать деформации листов.

Профилированный лист с высотой профиля от 44 мм в частном строительстве практически не используется, так как этот материал предназначен для обустройства кровли промышленных сооружений

Подготовка материала для обрешетки

Чтобы рассчитать количество требуемого пиломатериала, необходимо знать длину и ширину ската, а также выполнить расчет шага. Кроме того, следует учесть, что у конька и карниза следует монтировать по две доски, чтобы обеспечить необходимую прочность кровельного настила. Усиления требуют и места примыкания к печным трубам, слуховым окнам, вентиляционным коробам и т.д. К результату вычислений следует добавить еще 10% , так как в процессе монтажа пиломатериал придется подрезать до необходимых размеров и часть уйдет в отходы.

Сечение бруска должно составлять не менее 50×50 мм. Также обрешетка может выполняться из обрезной или необрезной доски толщиной 50 мм. Требуется использовать хорошо просушенный пиломатериал. Рекомендуется использовать брусья и доски из ели, сосны, бука, ольхи. Материал может быть не фугованным, но следует обратить внимание на прямолинейность его поверхностей.

Доски и брус не должны быть покороблены, при необходимости поверхность элементов следует подправить.

Обрешетка под профнастил эксплуатируется в условиях повышенной влажности, поэтому велик риск повреждения деревянных элементов грибком и микроорганизмами. Чтобы предупредить гниение древесины, пиломатериал требуется обработать антисептиками. Также необходима противопожарная обработка элементов кровли. Сегодня выпускаются специальные составы для огнебиозащиты, которые позволяют проводить оба вида обработки за один раз.

Допускается обрабатывать уже готовую обрешетку, но конструкция кровли будет значительно эффективнее защищена, если она монтируется из элементов, заранее качественно пропитанных огнебиозащитным составом.

Какой стороной класть пароизоляцию к утеплителю

Какая необходима парозащита

Разновидности пароизоляционных материалов

Производители предлагают пароизоляционные мембраны следующих видов:

1. Псевдодиффузионные. В течение суток пропускают до 300 гр/м 2 испарений.
2. Диффузионные. Количество пропускаемых испарений в сутки составляет от 300 до 1000 гр/м 2 .
3. Супердиффузионные. Показатель испарения превышает 1000 гр/м 2 .

Супердиффузионная мембрана

Принципы монтажа пароизоляционного барьера

Правильно крепим отражающую пароизоляцию

Из-за неправильной подготовки конструкций стены, перекрытия или стропильная система могут со временем прийти в негодность или стать источником спор грибка, способных спровоцировать аллергию, приступ астмы, обострение заболеваний органов дыхания.

Как укладывать пароизоляцию на потолок

Крепление пароизоляционной мембраны Полотна из фольгированной пленки укладываются без нахлеста — встык, а шов проклеивают алюминиевым скотчем.

Если основа крыши или перекрытие представляет собой деревянную конструкцию, сначала требуется положить гидроизоляционную мембрану (сплошное полотно) и прикрепить его к основанию (можно использовать пароизоляционный материал).

Укладка на потолке

Как укладывать пароизоляцию на пол

Утепленный пол с воздушным зазором

Перед тем как класть пароизоляцию на бетонный пол, необходимо установить обрешетку, между элементами которой враспор будет ложиться гидроизоляция и утеплитель. Далее работы ведутся по стандартной схеме.

Нахлест при монтаже пароизоляции

Перед тем как выполнить крепление пароизоляции, убедитесь, что полотно расположено правильной стороной к теплоизоляции.

Какой стороной монтировать пароизоляционный материал

Рассмотрим, какой стороной к утеплителю укладывается пленка или мембрана:

Особенности монтажа

Схема утепленной крыши с вентиляционным зазором

Если пароизоляция установлена правильно, утеплитель надежно защищен от увлажнения. Чуть ли не половина проблем, связанных с промерзанием и повреждением конструкций, связана с недочетами в монтаже паробарьера.

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

Деформация покрытия после первого снегопада.

Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.

Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

Особенности профилированного листа

Профнастил – достаточно легкий и прочный кровельный материал, выполненный из стального листа. Жесткость профлиста зависит от толщины металла, а так же от глубины и конфигурации профиля, ширины гофры. Шаг обрешетки, на которую крепится данный материал, напрямую зависит от характеристик конкретной марки профнастила, угла наклона кровли, предполагаемых эксплуатационных нагрузок.

Чем больше высота профиля – тем выше предельная нагрузка, которую способен выдержать профлист.

Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам. Данная конструкция обеспечивает необходимую прочность кровли, ее сопротивляемость и равномерное распределение внешних нагрузок.

Она монтируется при возведении стропильных систем из дерева или металла, а также на крышах с небольшим уклоном, выполненных из железобетонных плит. Монтаж деревянной обрешетки под профнастил выполняется при помощи скоб, гвоздей, саморезов, дюбель-гвоздей, в зависимости от материала стропильного каркаса или основания крыши.

Монтаж конька крыши из профнастила

Смонтированную кровлю нужно закончить, установив конек и боковые заглушки на него. Как закрепить этот элемент, разбираем ниже. Стоит знать, что профильные коньки выпускают в трех вариантах:

• Согнутый под углом лист профиля;
• Полукруглый конек;
• П-образный конек.

Можно перекрыть крышу профнастилом с использованием любого из них по вкусу.

Принцип устройства конька (как правильно класть его) и крепление кровли из профнастила выглядит таким образом:

• В верхней, еще не установленной коньковой части крыши, все укладываемые листы профиля монтируют идеально ровно по краю. То есть выравнивают в верхней части.
• Зазор между ними закрывают специальной герметизирующей лентой.
• Теперь параллельно имеющейся оси конька нужно зафиксировать деревянные бруски.
• К ним прикручивают конек, делая нахлесты элементов таким образом, чтобы преимущественное направление ветра как бы приглаживало их. Если части конька крепятся именно так, то ветер не сможет повредить кровлю.
• Торцы конька покрывают заглушками с обеих сторон. Таким образом, можно полностью закрыть крышу металлопрофилем своими руками.

Важно: если вы не знаете, как правильно положить профнастил на крышу сложной конфигурации, то лучше воспользуйтесь услугами профессионалов. Хотя в этом случае все работы по монтажу крыши профнастила своими руками выполняют по приведенному выше принципу. Нужно лишь аккуратно резать накрывающий кровельный материал на нужные элементы и ставить правильно ендовы. Помните, верно закрепляемый материал, служит более 30 лет.
