Как построить четырехскатную крышу своими руками видео

Виды и особенности четырехскатной крыши

Базовый вариант четырехскатной крыши предусматривает соответствие одному из трех типов:

1. Вальмовый тип крыши часто напоминает двускатную, но фронтоны заменены треугольными скатами, вершины которых стремятся к центру конька. Каждый из четырех элементов кровли называется вальмом, что и объясняет название типа.
2. Шатровый тип отличается от вальмового полным отсутствием конька. Ни в одной из пар его скатов нет трапеций, только треугольники, вершины которых сходятся в одной точке.
3. Полувальмовый тип отличается присутствием в конструкции ломаных линий. Треугольные вальмы на торцах напоминают срезанные части первоначального проекта.

Внешний вид и преимущества

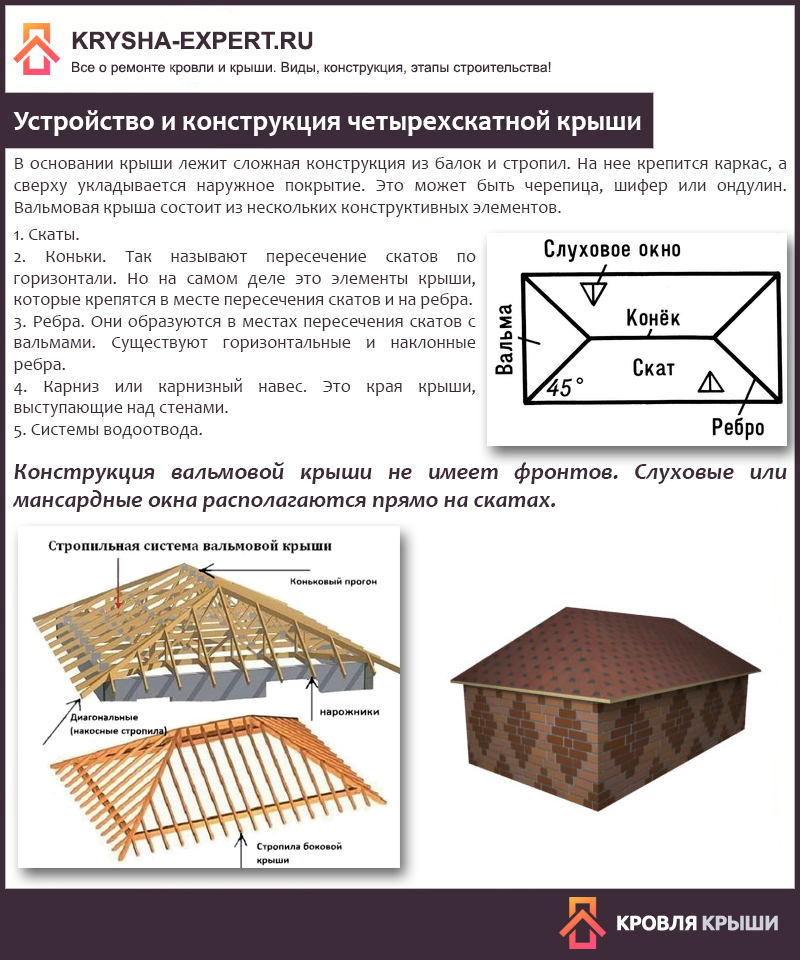

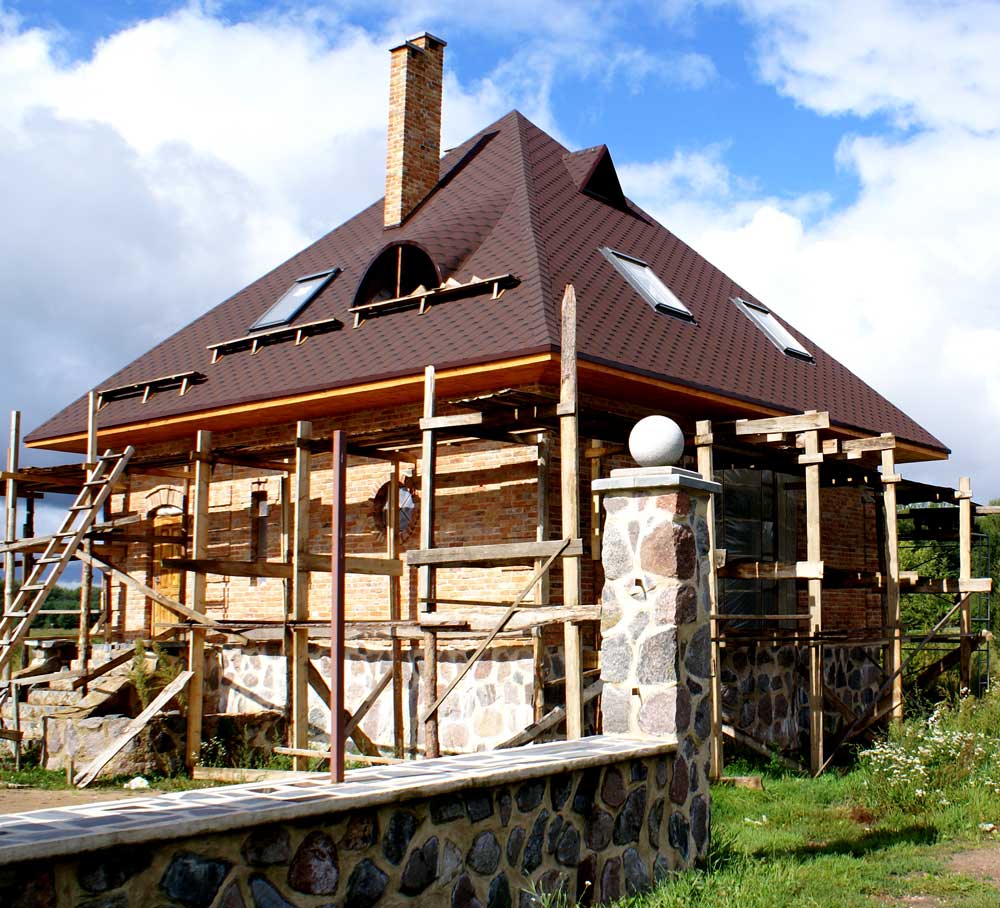

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.
• Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Выбор конструкции и проектирование крыши

Отличием вальмовой крыши является отсутствие фронтонов, роль которых исполняют дополнительные треугольные скаты, монтируемые на торцах. Эта конструкция более сложная в плане возведения, чем двухскатная, но имеет ряд преимуществ:

• Если монтаж выполнен правильно, четырехскатная крыша выдержит даже ветра ураганной силы.
• Благодаря большим свесам, фасад здания защищен от атмосферных осадков.
• Есть возможность обустройства чердака или мансарды.
• Чердачное помещение равномерно прогревается, в нем долго держится тепло.
• Окно чердака можно устроить в скатах кровли, не используя фронтонов.
• Жесткая конструкция исключает деформацию крыши.
• На карнизных срезах маловероятны разрушения.

Возможны следующие типы четырехскатных крыш: классическая, шатровая, полувальмовая, датская, ломаная (мансардная). Недостатком вальмовой крыши является значительный вес конструкции, это увеличивает нагрузку на фундамент, что влечет за собой возведение более мощного основания, а значит, увеличивает стоимость строительства. Через окна в скатах возможно протекание воды, что исключается, если крыша с двумя скатами, так как они размещены во фронтонах.

Четырехскатная крыша — это оптимальный вариант для мест с повышенной влажностью и сильными ветрами Рекомендуем

• Крыша дома – особенности устройства разных систем
• Монтаж обрешетки — правильный расчет и технология
• Вальмовая крыша – основные узлы и правила крепления стропил

Первым этапом при возведении крыши является разработка проекта. При проектировании нужно учесть следующие факторы:

1. Климатические условия местности, где расположен дом.
2. Максимальные нагрузки, возможные во время эксплуатации.
3. Назначение чердачного помещения: мансарда или чердак.
4. Используемый кровельный материал.

При проектировании высчитывается угол наклона кровли – уклон трапециевидных скатов, он может варьироваться от 5 до 60 градусов и больше. Угол уклона крыши зависит от дизайна и фасада. Чем он больше, тем сложнее монтаж и больше расход стройматериалов. Если обустраивается мансарда, то угол уклона кровли должен быль больше 45 градусов, пологая крыша уменьшает свободное пространство. На угол наклона влияют атмосферные нагрузки: при выпадении большого количества снега нельзя монтировать крышу с углом меньше 30 градусов, так как это слишком большая нагрузка для стропильной системы, которую она не выдержит.

Когда выполнены необходимые расчеты, составляем чертеж стропильной системы для четырехскатной кровли. В подробной схеме указываем размеры каждого элемента и способы крепления.

Типы конструкций

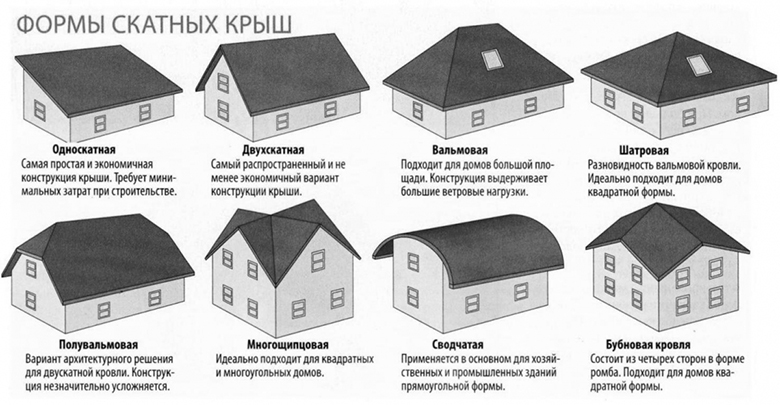

Прежде чем узнать о главных принципах работы, разберемся, какой вид крыши выбрать. Их всего 4, и различаются они по внешнему виду.

Односкатная

Такой вид подходит для небольших построек, например, гаражей. Но сейчас он стал популярен и для покрытия загородных домов. Этот тип конструкции – самый простой, ведь чертежи для него можно легко увидеть в интернете. Одно из главных преимуществ такого варианта – это невысокая стоимость.

Двускатная

Этот вид также часто можно встретить на различных постройках. Его можно совместить с любой конструкцией у строения. На сам угол крыши будет влиять размер промежутка между стенами сооружения.

Четырехскатная

Такая разновидность используется редко, так как в работе можно столкнуться со многими трудностями. Также для этого нужен соответствующий опыт. Из плюсов можно выделить эффектный внешний вид и возможность обустроить просторный и теплый чердак.

Комбинированная

Такой вид выглядит креативно и нестандартно. Строить его проще, чем четырехскатную конструкцию. К тому же, это можно делать отдельными частями.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

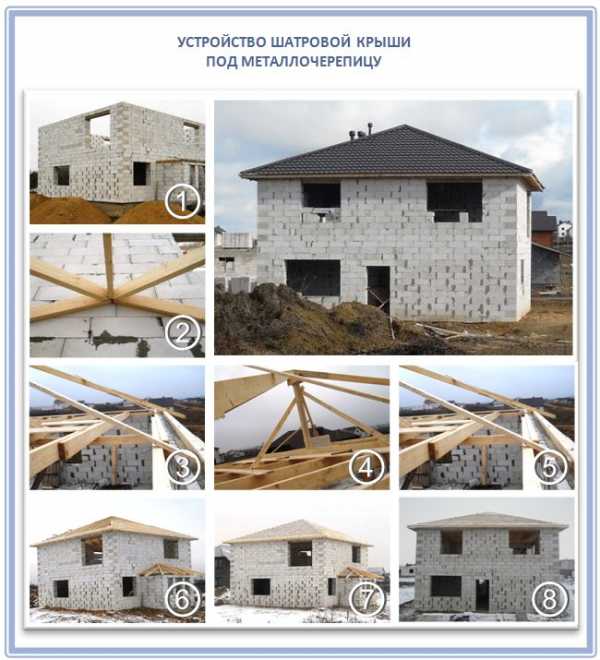

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

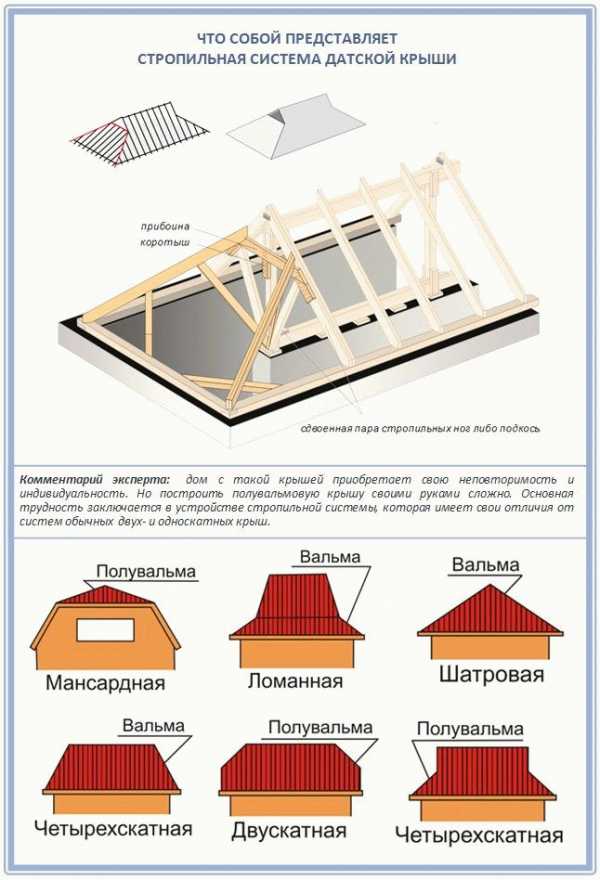

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Проект четырехскатной крыши: расчет всех параметров ↑

Прежде чем создать проект подобной крыши, понадобится определить ее форму, выполнить замеры и рассчитать все необходимые параметры. Непосредственно к строительству приступают, уже имея на руках чертеж конструкции будущей крыши, на котором в деталях будет отмечена вся требуемая информация – угол наклона четырехскатной крыши, конструкция, длина, шаг, порядок сборки стропил, расположение и количество дополнительных опорных деталей и другое.

Залог успеха строительства четырехскатной крыши в точном и детализированном плане, поэтому этот этап можно, скорее всего, считать одним из самым важных.

Расчет четырехскатной крыши можно провести с помощью специальных программ, выложенных в интернете. Но если вы еще не забыли азы школьной геометрии можно поступить по-другому – начертить на бумаге прообраз вашей будущей крыши и с помощью простейших геометрических форму провести расчеты стропил, бруса, количества материала для покрытия и много другого.

Начинаем с угла наклона четырехскатной крыши

Теоретический сначала определяют угол наклона четырехскатной крыши с учетом от особенностей климата данной зоны, тем более что от его значения зависит и высота четырехскатной крыши. Согласно правилам, для районов с обильными осадками уклон увеличивают (соответственно увеличится и расход всех материалов).

Определив уклон, следующим шагом математически выводят высоту конька, умножив половину ширины пролета строения на относительную величину (ее значение беру из специальных таблиц согласно углу наклона). Например, для 30° уклона значение относительной величины равна 0,59, при 25° – 0,47.

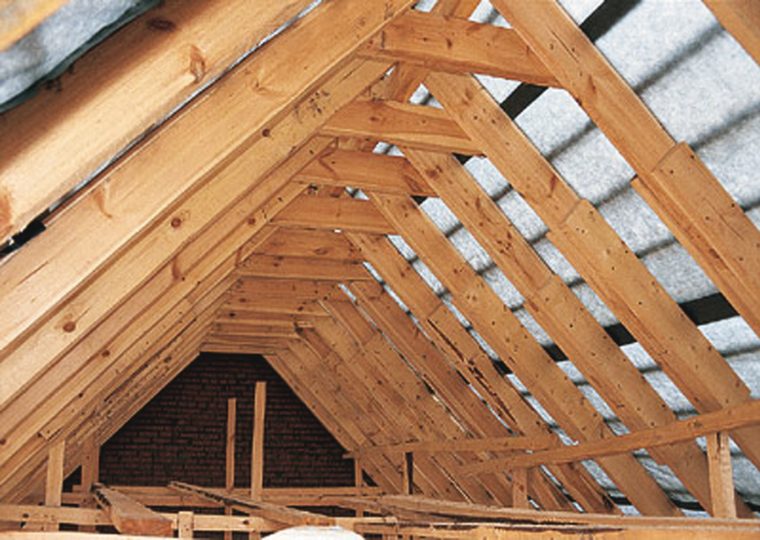

Стропила четырехскатной крыши – это система, состоящая из стропильных ферм двух типов: типичных ферм со скатами, соединенными в коньке, и боковых треугольных стропил, упирающихся верхней точкой в конек. Таким образом, в концевых точках конька стыкуются три стропила: одно центральное и два с основных скатов.

Довольно просто можно рассчитать центральное расположение конька четырехскатной крыши по центру: замеряют длину конька, длину стен, параллельно которым он будет расположен, и посчитать их разницу. Поделив разность пополам, откладывают полученный результат от краев параллельных стен.

Важно, чтобы был обеспечен прямой угол между коньком и рейками скатов, что автоматически обеспечивает правильность установки угловых коньков.

расположение конька в центре

Расчет этих параметров вальмовой крыши можно сделать проще, если предварительно выполнить разметку мест стыков стен и стропил. Места крепления боковых стропильных треугольников можно определять, поделив длину поперечной стены пополам.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые четырехскатные крыши

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меьше, но и затраты на постройку тоже не настолько велики.

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Перечень инструментов для работы

Строительство кровли – ответственное мероприятие, в котором помимо базовых знаний необходимо умение владения элементарными плотничными инструментами:

• Молоток. Кровельные работы предполагают наличие нескольких видов этого инструмента: подсекающий, фигурный, с загнутым концом и ручник;
• Долото, стамеска и деревянная киянка;
• Домкрат или иное подъемное устройство;
• Рулетка, кернер;
• Шпатель – при планировании шпатлевания, оштукатуривания и грунтования поверхностей;
• Кровельные ножницы;
• Ножовка и специальная пила (ленточно-дисковая);
• Напильник и штап;
• Топор;
• Зенкер, пассатижи и др.

Перечисленный инструмент может дополняться иными наименованиями. Здесь все зависит от квалификации плотника, который строит крышу и сложности самой конструкции. Помимо этого, кровельный материал может вносить коррективы в подбор инструмента и приборов.

Особенности стропильной системы

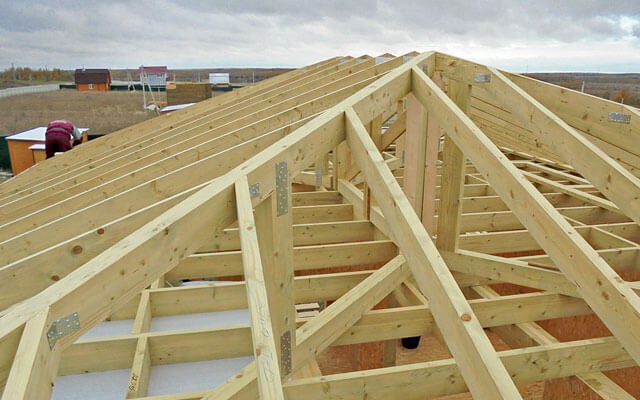

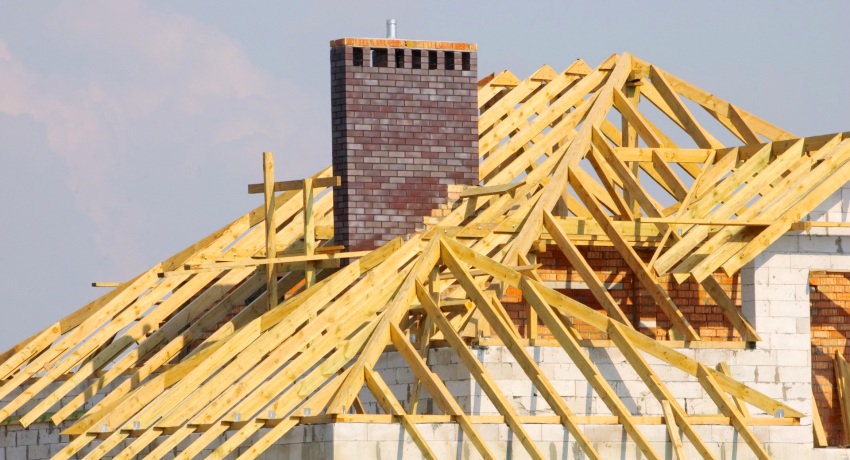

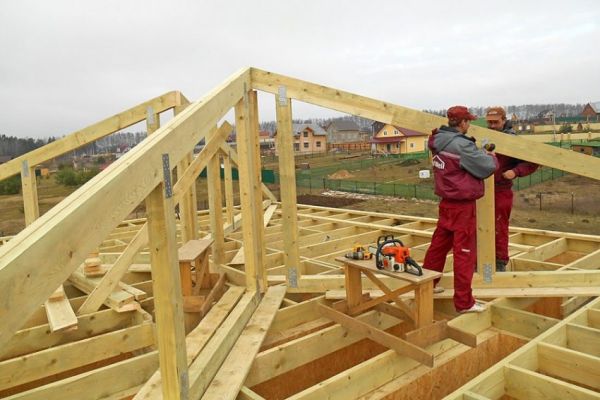

При изготовлении четырехскатной крыши используются накосные стропила, направляемые к углам дома (иногда их называют диагональными). Данные стропила изготавливают из двойного бруса, т.к. они несут значительно большую нагрузку, по сравнению с обыкновенными. Из-за большой длины накосные стропила часто делают из двух соединяемых частей. Чтобы под нагрузкой соединенные части не просели, в области соединения рекомендуется установить прочную стойку-опору.

Другой особенностью является использование коротких стропил (нарожников), верхним концом упираемых на накосные стропила. При этом для равномерного распределения нагрузки от нарожников их нужно крепить к накосным стропилам в разных точках.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

• • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
  • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
  • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
  • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
  • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
  • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
  • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции — это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

• На заготовке размечают верхнюю отметку и выпиливают.
• Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
• В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
• Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

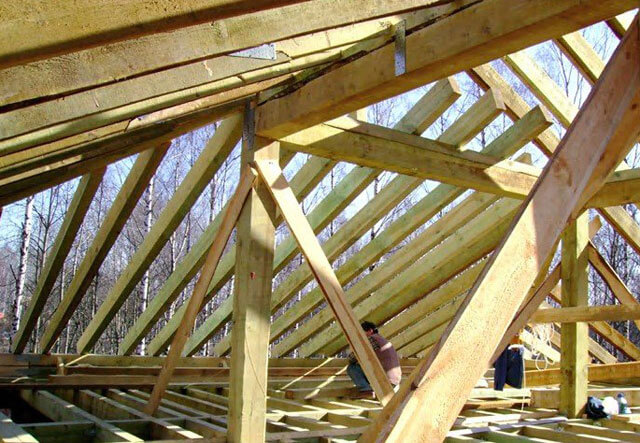

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

• Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
• Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
• Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышЧ мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

Как сделать четырехскатную крышу: от проекта до монтажа

Многих привлекает эффектный и нестандартный вид четырехскатной крыши. Поэтому вопрос, как правильно построить четырехскатную крышу, постоянно находится в центре внимания тех, кто затевает строительство крыши или ее ремонт. Но надо признать, чтобы соорудить подобную крышу придется приложить немного усилий.

Все в строительстве начинается с планирования необходимых действий, поэтому свои наметки, как сделать четырехскатную крышу, предают сначала бумаге.

Проект четырехскатной крыши: расчет всех параметров

Прежде чем создать проект подобной крыши, понадобится определить ее форму, выполнить замеры и рассчитать все необходимые параметры. Непосредственно к строительству приступают, уже имея на руках чертеж конструкции будущей крыши, на котором в деталях будет отмечена вся требуемая информация – угол наклона четырехскатной крыши, конструкция, длина, шаг, порядок сборки стропил, расположение и количество дополнительных опорных деталей и другое.

Залог успеха строительства четырехскатной крыши в точном и детализированном плане, поэтому этот этап можно, скорее всего, считать одним из самым важных.

Расчет четырехскатной крыши можно провести с помощью специальных программ, выложенных в интернете. Но если вы еще не забыли азы школьной геометрии можно поступить по-другому – начертить на бумаге прообраз вашей будущей крыши и с помощью простейших геометрических форму провести расчеты стропил, бруса, количества материала для покрытия и много другого.

Начинаем с угла наклона четырехскатной крыши

Теоретический сначала определяют угол наклона четырехскатной крыши с учетом от особенностей климата данной зоны, тем более что от его значения зависит и высота четырехскатной крыши. Согласно правилам, для районов с обильными осадками уклон увеличивают (соответственно увеличится и расход всех материалов).

Определив уклон, следующим шагом математически выводят высоту конька, умножив половину ширины пролета строения на относительную величину (ее значение беру из специальных таблиц согласно углу наклона). Например, для 30° уклона значение относительной величины равна 0,59, при 25° – 0,47.

Стропила четырехскатной крыши – это система, состоящая из стропильных ферм двух типов: типичных ферм со скатами, соединенными в коньке, и боковых треугольных стропил, упирающихся верхней точкой в конек. Таким образом, в концевых точках конька стыкуются три стропила: одно центральное и два с основных скатов.

Довольно просто можно рассчитать центральное расположение конька четырехскатной крыши по центру: замеряют длину конька, длину стен, параллельно которым он будет расположен, и посчитать их разницу. Поделив разность пополам, откладывают полученный результат от краев параллельных стен.

Важно, чтобы был обеспечен прямой угол между коньком и рейками скатов, что автоматически обеспечивает правильность установки угловых коньков.

расположение конька в центре

Расчет этих параметров вальмовой крыши можно сделать проще, если предварительно выполнить разметку мест стыков стен и стропил. Места крепления боковых стропильных треугольников можно определять, поделив длину поперечной стены пополам.

Монтаж четырехскатной крыши: точность и прочность

Установка крыши начинается с монтажа стропильных ног и ферм, согласно предварительно выполненным расчетам и отметкам. Фермы собирают по шаблону. Добиться жесткости каждой из них, как и в целом всей конструкции помогают различные дополнительные элементы: бабки, подкосы, ригели, шпренгели со стойкой, стойки.

Как сделать четырехскатную крышу не будет слишком сложно, если следовать готовому проекту и соблюдать правильный порядок выполняемых работ.

Работы начинают с укладки брусчатой или бревенчатой мауэрлатной конструкции (в случае стропил из древесины) – более распространенный вариант в частном строительстве. Если предполагается использовать металлические стропила, мауэрлат выполняют из профильного материала из металла. Мауэрлат надежно крепят к стенам, используя соответствующие анкеры.

Важно,чтобы между основой и стеной была обеспечена качественная гидроизоляция.

При необходимости устанавливается также поперечная балка, которая станет опорой для стоек и, соответственно, коньковому прогону, закрепленному на них. При установке конька необходимо строго выдержать его «горизонт» и высоту, поэтому при его монтаже обязательно использование отвеса и рейки. Стойки под конек закрепляют укосинами.

Установкой диагональных стропил формируют плоскости скатов будущей крыши. Главное требование при этом – точная одинаковая длина накосных стропил и идеально ровная плоскость каждого полученного ската. В это же время закладывается также размер свеса. Его средняя величина – порядка полуметра.

На открытых местностях, где возможен сильный порывистый боковой ветер, размер свеса целесообразно увеличить (вплоть до 1 м).

Далее, врубкой на мауэрлат и конек, параллельно устанавливают одинаковые по размеру центральные стропила.

Особого внимания требует врезка элементов в сложных узлах. Скажем, с концом конька стыкуются сразу три элемента: диагональные стропила (2 шт.) центральные стропила (2 шт.) и центральное (рядовое) стропило вальмы (1 шт.). Для выполнения этого узла на коньковом брусе делается специальный подрез (двойной скос).

На дальнейшем этапе, строго параллельно рядовым стропилам монтируются угловые (нарожники). При этом нарожники соседних, основного и вальмового, скатов должны стыковаться с накосным стропилом в разных местах. Для стыков «диагоналей» с нарожниками используют обычную врубку или опорный брус, который с двух сторон пришивают к диагональному стропилу.

Монтаж четырехскатной крыши включает также устройство обрешетки под кровельное покрытие. Будет ли она сплошной или разреженной из досок, брусков или жердей зависит от выбранного материала для кровли.

2020

Монтаж четырехскатной крыши: последовательность работ.

1. Строительство четырехскатной крыши своими руками начинается с монтажа мауэрлата по всему периметру здания. Данный элемент предназначен для распределения нагрузки от стропил на стеновую кладку, а закрепляется он проволочными петлями либо при помощи специальных шпилек.
2. После мауэрлата устанавливают на продольной оси здания центральную балку.
3. Далее производят установку стоек подконькового бруса, которые должны быть строго вертикальные (от соблюдения этого условия зависит долговечность и прочность всей конструкции).
4. Крепят подконьковый брус.
5. Следующий этап — монтаж диагональных стропил. Данные стропила делаются спаренным с двумя рядовыми стропилами, так как диагональные стропила превышают в 1,6 раза нагрузку рядовых. Данные стропила подпираются стойками, которые в свою очередь упираются на специальный брус шпренгель. Последний элемент укладывается на смежные стены.
6. Затем крепят рядовые стропила. Стандартный шаг стропил составляет 600 мм.
7. После производят монтаж нарожников, которые представляют собой стропильные ноги, опирающихся на диагональные стропила или мауэрлат. Чтобы нагрузка распределялась равномерно места упора нарожников смежных скатов с диагональными стропилами не должны находиться в одной точке, то есть должны быть разнесены.
8. Устанавливают обрешетку. Размер последней, в основном, — 50*50 см, а вот шаг зависит от выбранного кровельного материала, например вот шаг обрешетки под профнастил.
9. С помощью минеральных плит осуществляют звуко- и теплоизоляцию. Она укладывается между стропилами.
10. Настало время монтажа кровельного материала. Он крепится с помощью саморезов к брускам обрешетки (например, монтаж кровли из металлочерепицы).
11. Пора приступать к установке конька. Он предназначен для перекрытия пустого пространства межу смежными скатами. Кроме верхнего главного конька, устанавливаются еще и боковые, которые закрывают зазор между треугольными торцовыми скатами и главными.
12. Последний этап работ — крепление карнизов и водостоков.

Важно!

1. Перед началом работ все материалы из дерева следует обработать специальными противопожарными составами.
2. В тех местах, где деревянные детали будут соприкасаться с бетоном, каменной и кирпичной кладкой необходимо обязательно подстилать гидроизоляционный материл.

Преимущества вальмовой крыши

Вальмовая конструкция является одной из разновидностей четырехскатной крыши, отличается практичностью и изящным видом. Если на нее посмотреть сверху, то внешним видом она похожа на закрытый конверт. Два больших боковых ската имеют форму трапеции, а с торца расположены два маленьких – треугольной конфигурации, которые и называются «вальмами».

Хотя устройство четырехскатной конструкции значительно сложнее и ее монтаж обходится дороже, чем двухскатной крыши, она имеет ряд существенных преимуществ:

• большие свесы вальмовой крыши дольше сохраняют тепло, накопившееся в течение дня;
• прекрасно защищает от солнца, не ограничивая кругозор;
• четырехскатная крыша лучше выдерживает ветровые нагрузки;
• большее количество скатов обеспечивает надежную защиту от дождя;
• правильный выбор угла наклона избавит от необходимости зимой счищать снег;
• благодаря жесткости конструкции крыша не требует частого обслуживания;
• смонтировать крышу своими руками возможно при наличии одного помощника.

Единственным недостатком является необходимость точных расчетов при проектировании конструкции.

Расчет крыши

Чтобы узнать стоимость кровли, необходимо подсчитать ее площадь. По мере проведения расчетов планируемой кровли можно изменить проект с целью понижения себестоимости.

Итак, перед тем, как начать вычисления, нужно разделить всю конструкцию на отдельные геометрические фигуры. Для каждой получившейся фигуры надо рассчитать площадь. Поскольку плоскости крыши расположены с наклоном, нужно учесть, что геометрические фигуры на плоском эскизе не соответствуют истинным размерам в пространстве.

Площадь каждой фигуры на плоскости необходимо поделить на косинус угла наклона. Все результаты необходимо сложить. Площадь четырехскатной крыши надо рассчитывать по карнизным свесам.

Важные моменты для расчетов:

• определитесь с материалом для кровли, ведь для каждого материала характерны свои стандартные размеры;
• точно измерьте длину ската от нижней коньковой части до карнизной, расположенной сверху;
• добавьте припуски для парапетов, свесов.

Расчет материалов

Для того, чтобы рассчитать материалы для возведения кровли, нужно правильно подсчитать ее площадь. Также нужно учесть:

• размер нахлестов используемого материала;
• размер свесов (фронтонных и карнизных);
• Количество отходов при раскрое материалов.

При расчете четырехскатной крыши хорошо применять специализированные программы. Это обезопасит от ошибок и перерасхода материалов

Основные типы скатных крыш

Сооружение крыши над домом – верный показатель того, что капитальное строительство движется к логическому и долгожданному завершению, что скоро начнутся работы по благоустройству комнат, от поклейки обоев под покраску до лакировки новых дверей и установки вездесущих окон ПВХ. Но любой внутренний ремонт обязан базироваться на абсолютной надежности крыши – она должна быть герметичной, теплой, долговечной и внешне привлекательной.

Из всех типов кровли с выраженным уклоном крыша с четырьмя скатами считается наиболее надежной за счет равномерного распределения нагрузки – и она же характеризуется непростым монтажом. Поэтому описание других кровельных способов не будет лишним, «крышу дома своего» можно сделать по разным конструктивным схемам:

• Односкатная кровля между двумя протяженными стенами. Монтаж вальмовой крыши такого типа чаще актуален для вспомогательных построек (гаражей, мастерских, сараев и т.п.), он выполняется быстро и просто. Кровельные работы на односкатной крыше могут послужить хорошей «школой ремонта» перед возведением более сложных конструкций над жилыми постройками;
• Крыша двускатная – ею покрыта классическая русская изба, с коньком и обширным чердаком. Если план дома схож с вытянутым прямоугольником, то двускатная кровля будет бюджетным и надежным ремонтным решением, вполне выполнимым своими силами;
• Крыша мансардная – вариант двускатной кровли, с ломаными элементами кровельной конструкции вместо прямолинейных. В результате получается не банальный чердак, а вполне жилая мансарда под самой кровлей – ради расширения жизненного пространства такое покрытие и применяется;
• Крыша шатровая – представляет собой кровлю с одним или несколькими пиками, «полюсами» сходящейся кровли. Ею обычно накрывают сложные, многоугольные строения, с многочисленными флигелями и пристройками. Самому шатровую кровлю соорудить крайне непросто, потребуется привлечь специалистов солидной ремонтной фирмы;
• Кровля четырехскатная простая – сооружается над домом строго квадратного плана, все ее стороны (вальмы) равны между собой. Монтаж четырехскатной крыши такого типа выполняется проще, чем прочие варианты (см. ниже);
• Кровля четырехскатная прямоугольная – при неравной длине несущих стен два торцевых ската будут треугольными (как и у квадратного сооружения), а два других будут иметь вид одинаковых трапеций;

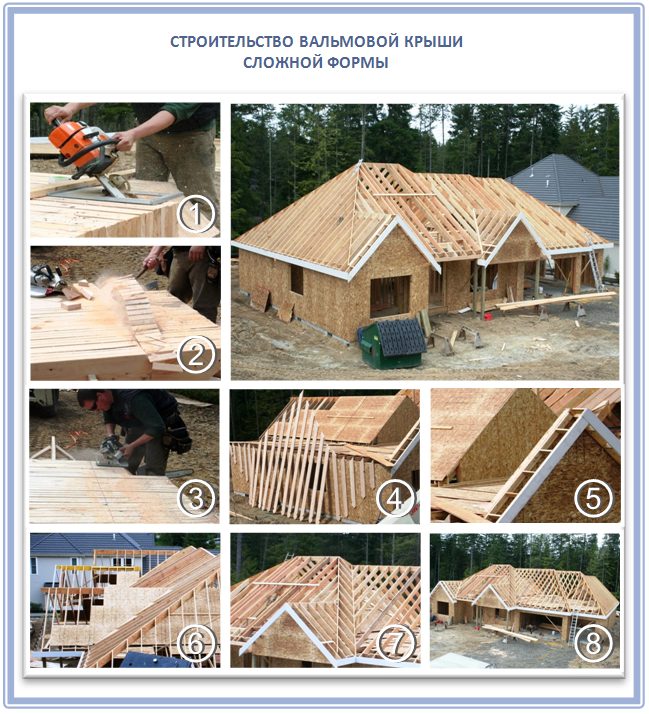

• Кровля четырехскатная сложная – вариант прямоугольной конструкции с дополнительными эркерами, слуховыми проемами, чердачными окнами и прочими выступающими элементами.

Как видно из этого обширного списка, вариантов «крышевания» жилых и нежилых строений существует много – и каждое из них нуждается в предварительном планировании, даже элементарная односкатная кровля. Четырехскатная крыша, расчет которой сложнее прочих, достойна отдельного рассмотрения.

Очерёдность монтаженесколько много кровли

В первую очередь, как и во всех вариантах крыш, устанавливается мауэрлат. Для домов из каркаса это верхняя обвязка панели стены, под срубы — верхний венец. Вместо мауэрлата применяют брус из дерева сечением от 10х10 см, зачастую не меньше 10х15 или 15х15 см. Нужно стремиться к тому, чтоб он был целостным по всей длине. Креплению бруска нужно выделить большое внимание. Для стены из камня прекрасным решением будет железобетонный монолитный пояс в зоне опирания мауэрлата с заблаговременно встроенными в него закладными деталями (шпильками с резьбой от М12 и выше). Если это не получается, нужно будет закрепить в кладке шпильки с металлическими распорными дюбелями.

Схема крепежа мауэрлата в кладку из камня

Соеденения мауэрлата по длине следует делать не встык, а в накладку, со множественными точками соединения. Прочно обязаны быть связаны углы пластинами из металла, уголками, скобками.

Схема месторасположения мауэрлата на поверхности стены. Посмотрите на стык компонентов и соединение углов. С правой стороны продемонстрирована установка бруска на монолитный пояс.

Второй шаг — установка стоек и монтаж опорного конькового или параллельных ему боковых балок. Для стоек, в основном, подбирают брусок 10х10-10х15 см, для балки более большого сечения: 8х16, 10х20 и больше. Идеальное соотношение ширины к высоте — 1/1,5-1/2, тогда балку поменьше крутит при высыхании. Это же правило правильно и для стропильного бруска.

Стойка и опорная балка в этом случае размещены паралельно коньку

В каркасно-щитовых зданиях опорные балки зачастую не используются, ставят только стойки с шажком стропилин. При любых обстоятельствах на конек ставят брусок, только меньшего сечения. Можно применять рядовой стропильный компонент. Конек опирают на не постоянные стойки, какие после снимают. Конек является направляющим компонентом для установки всей конструкции.

Ставятся стойки в доме по каркасной технологии. После того как провели монтажные работы стропилин их обрезают на нужной высоте.

Такой опорный контур ставят под шатровую кровлю, он заменяет главную опору

В третью очередь ставят угловые (накосные) стропилины. Нагрузки на них выше и сечение обязано быть выше. Правда порой любят сперва установить рядовые полной длины, и уж потом устанавливать накосы. Это непринципиально.

Система стропил вальмовой кровли сруба из дерева. В этом случае обошлись вообще без стоек, взамен этого перетянули часть сверху стропилин двойными в горизонтальном положении стяжками. Стропилины на стену сруба лучше устанавливать на скользящих опорах.

Сперва устанавливаются стойки и коньковая балка. Следующим шагом накосные стропилины, ставят рядовые. Угловые (накосные) стропилины устанавливаются из бруска того же сечения, что и другие. Это неверно. Нагрузка на него намного выше и сечение обязано быть мощнее.

Скользящие опоры — оптимальное решение крепежи стропилин к стенке для сруба

Потом устанавливаются оставшиеся стропильные ноги, также короткие. Сами стропилины обязаны быть целостными, в исключительном случае на стык нужно установит накладки длиной не меньше 1,5 метра и прикрепить их с двух сторон в нескольких точках. Соеденения элементов из дерева можно делать нахлестом, при помощи накладных пластин из металла. В территориях опирания стропилин на мауэрлат и балки следует делать опорные врубки и применять надежные элементы из металла.

Так скрепляют стропилины к мауэрлату и балкам

В согласии с таблицей можно примерно установить сечение бруса сделанного из дерева для стропильных ног.

Для углового стропилины полученное значение необходимо повысить не меньше чем в 1,5 раза

Система стропил готова. Сейчас нужно подобрать вид крыши и заняться устройством оптимального ему основания: сплошного настила или обрешетки, если необходимо контррейки и ветрозащиты.

Четырехскатная кровля собственными руками — выполнимая задача, как минимум, для простого в плане дома. Единые правила для всех видов вальмовой кровли: мауэрлат обязан быть прекрасно закреплён и совмещён на углах, начать необходимо с конька, стойки нуждаются в хорошем основании. Нужно обеспечить надежное опирание кровли при большом пролете и смотреть за надежностью всех соединений.

Фиксирование компонентов будет лучше при эксплуатации специализированных сегодняшних железных элементов крепежа для дерева, да и трудиться будет очень легко. Разумеется, нужно владеть хотя бы изначальными способностями плотницких работ. Сильно помогает присутствие электрического инструмента: дрели, дисковой или бензопилы. Также нужно запастись ручным инструментом: пилами, стамесками, молотками. Потребуются устройства для измерений: столярный уровень, отвес, рулетка, шнур.

Разновидности стропильных систем для четырехскатных крыш

Устройство стропильной системы зависит от формы четырёхскатной крыши. Наиболее распространены на сегодняшний день следующие конфигурации.

1. Вальмовая структура. Все четыре ската занимают площадь от конька до карнизного свеса, при этом два боковых имеют трапециевидную форму, а два торцевых (вальмы) — треугольную. Особенностью стропильного вальмового каркаса является наличие двух пар установленных диагонально наслонных стропил, которые идут от края конька и служат опорами для нарожников и шпренгелей.

   Вальмовая четырёхскатная конструкция характеризуется тем, что скаты занимают всю площадь крыши — от конька до карнизов

2. Голландская полувальмовая. Устройство с усечёнными торцевыми скатами, не достающими до карниза. Как правило, они меньше трапециевидных в 2–3 раза. Преимуществом такого строения четырёхскатной крыши является возможность установки в торцах дома обычного окна, а также отсутствие типичного для двускатных кровель острого выступа, что многократно повышает ветроустойчивость конструкции.

   Голландская полувальмовая крыша имеет усечённые треугольные скаты и часть фронтона, в который можно установить обычное вертикальное окно

3. Датская полувальмовая. Характеризуется наличием в треугольных скатах фронтона у конька, который позволяет обеспечить полноценное естественное освещение подкровельного пространства без установки мансардных окон.
4. Шатровая конструкция. Устанавливается на домах, имеющих квадратный каркас. Все четыре ската шатровой крыши представляют собой одинаковые равнобедренные треугольники, соединённые в одной точке. При возведении такой крыши важным аспектом является соблюдение симметрии.

   Структура четырёхскатной стропильной системы зависит от выбранной конфигурации крыши

Особенности возведения

Сама процедура возведения вальмовой крыши условно разделяется на несколько важных этапов:

• составление чертежей проекта;
• проведение расчетов;
• устройство стропильной системы;
• гидро- и теплоизолирование крыши;
• проведение кровельных работ.

Все вальмовые крыши имеют стропильную систему, которая состоит из стропильных ног, нарожников, накосных стропил, шпренгельной фермы.

Шпренгельная ферма — это брус или балка, которая подкладывается на мауэрлат стен с угловым сходом. Чтобы данный брус не прогибался в процессе эксплуатации, к нему дополнительно устанавливаются два подкоса. В процессе строительства частного дома подобная конструкция не нуждается в дополнительной проверке всех расчетов. Балка или брус может иметь размер 10х15 см, стойки 10х10 см, а подкосы — 10х5 см.

Нарожники часто называют стропильными полуногами, поскольку с виду напоминают укороченные стропила. Они опираются на накосные стропила.

Накосные стропила направляют к углам торца дома от конька. Обычно они несут повышенную нагрузку. Из-за своеобразного расположения часто их называют диагональными.

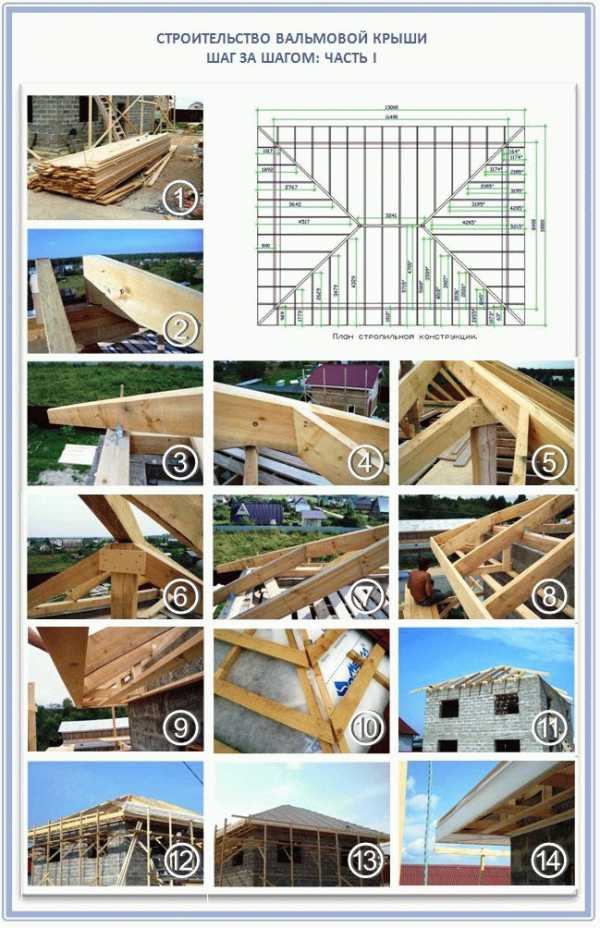

Стропила вальмовой крыши

Изначально придется сделать разметку и произвести расчеты вальмовой кровли. Торцы мауэлата должны содержать информацию о том, в каком направлении будет проходить осевая линия. Разметка в данном случае имеет большое значение, поскольку она используется в качестве ориентира для конька. И только после этого можно будет перейти к разметке места установки стропильных ног.

Накосные стропила создаются из двух досок, скрепленных воедино. Важно убедиться в том, что эти доски смогут без проблем выдержать нагрузку, заявленную в расчетах. Если есть подозрения на то, что нагрузка будет слишком большой, в месте стыка досок можно подложить специальную опорную доску. Она будет служить в качестве защитного средства при слишком большой нагрузке на кровлю.

Если пролет перекрывается стропилом на длину до семи метров, специалисты рекомендуют устанавливать один подкос, расположенный вверху. Если длина пролета не больше семи метров, но и не выше девяти, нижняя часть обязательно должна содержать шпренгельную стойку (ферму).

При наличии более длинного стропила крайне желательно сделать так, чтобы он имел дополнительную опору. Если в составе перекрытия, из которого состоит крыша вальмовая, находится железобетонная плита, опора ставится непосредственно на это перекрытие. В другом случае придется использовать дополнительную поперечную балку.

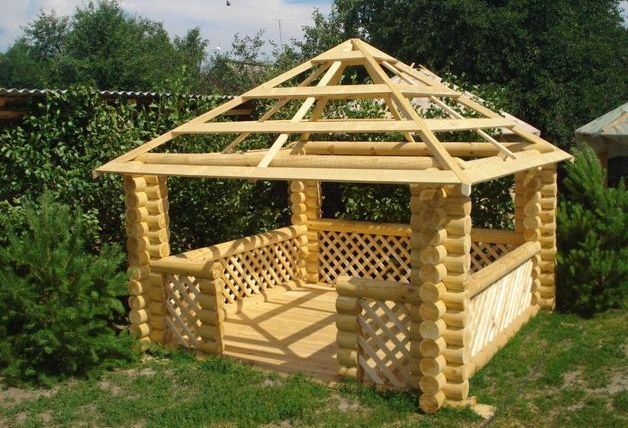

Вальмовая крыша: зарубежная классика

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

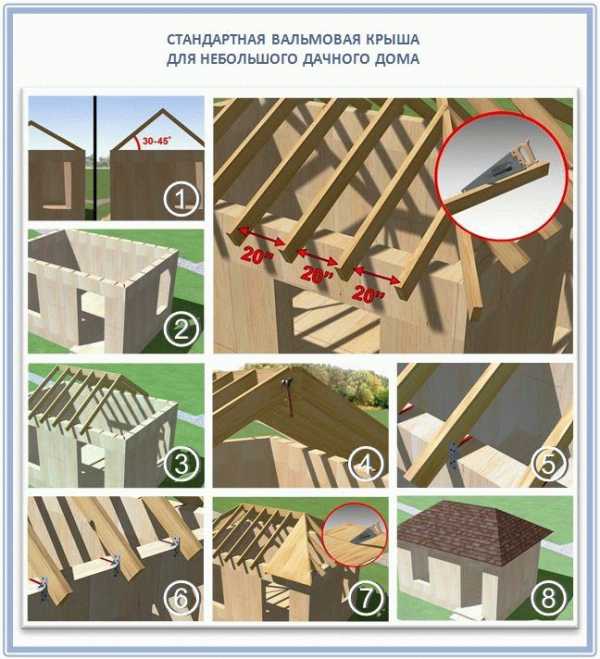

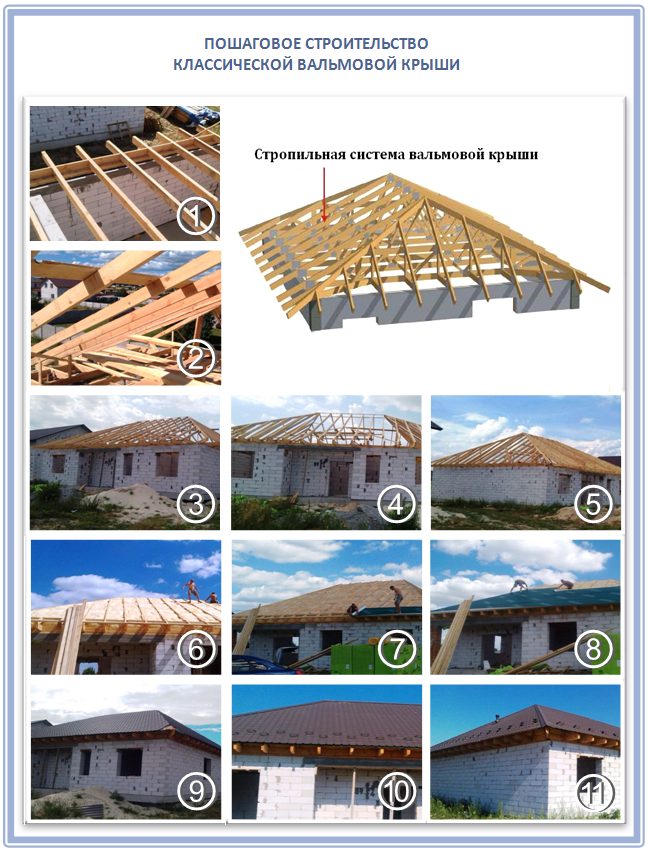

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

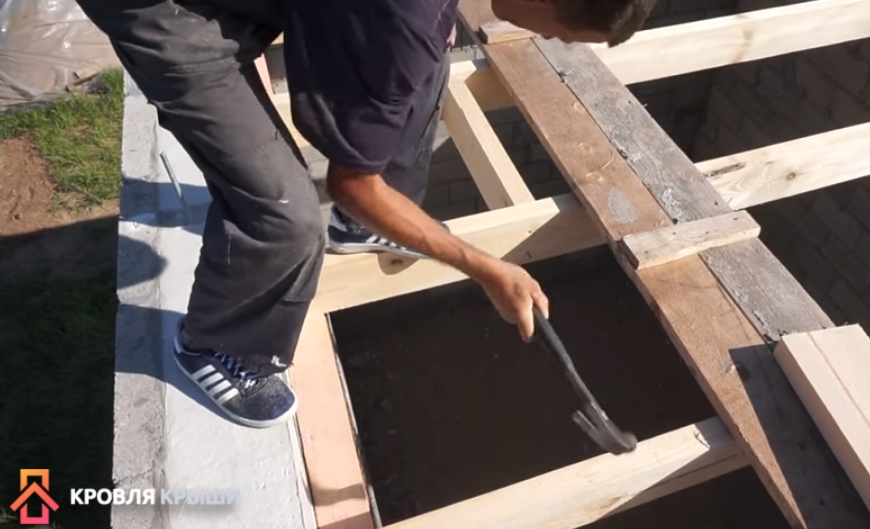

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

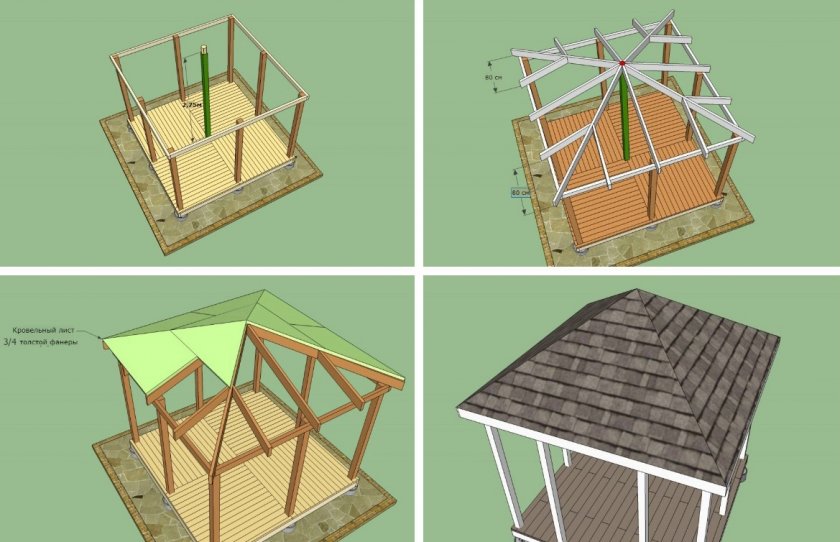

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.
