Технология возведения фундаментной плиты от А до Я

Что такое фундамент на основе бетонной плиты

Фундамент на основе бетонной плиты – это цельная конструкция, вылитая из бетона, которая служит надежной опорой для дома. Такой фундамент целесообразно возводить в таких случаях:

• Если будущий дом строится в условиях "сложного" грунта;
• Необходима дополнительная защита от подземных и талых вод.

Выделяют три вида монолитных бетонных фундаментов:

1. Незаглубленный – бетон заливается просто на поверхности земли.
2. Мелкозаглубленный – фундамент устанавливается на глубине 50-60 см.
3. Глубокозаглубленный – фундамент опущен до максимальной глубины промерзания грунта (1,5 метра).

Фундамент на основе бетонной плиты это классический вариант опоры любого строения. У него есть свои преимущества и недостатки, которые стоит учитывать.

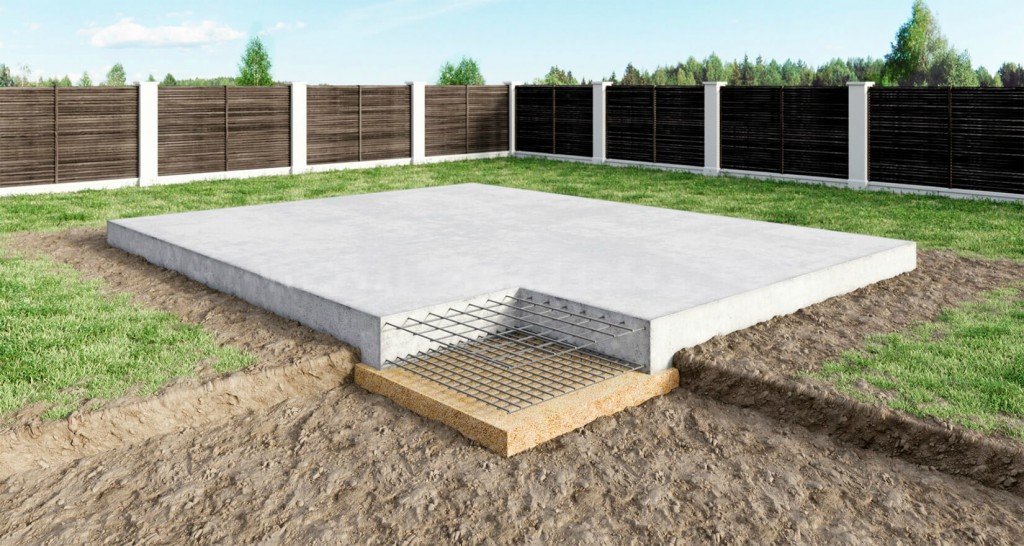

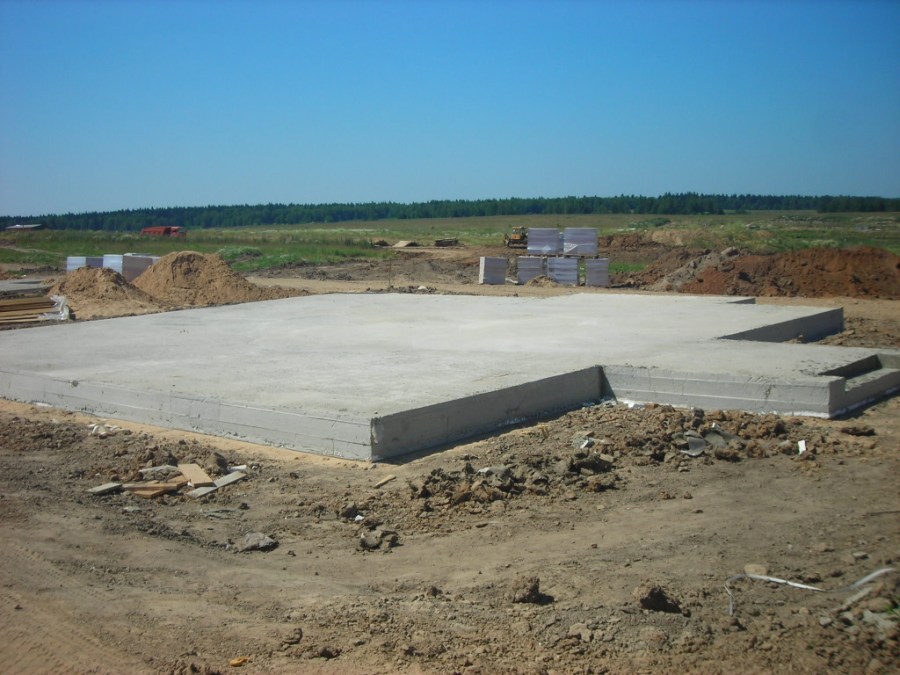

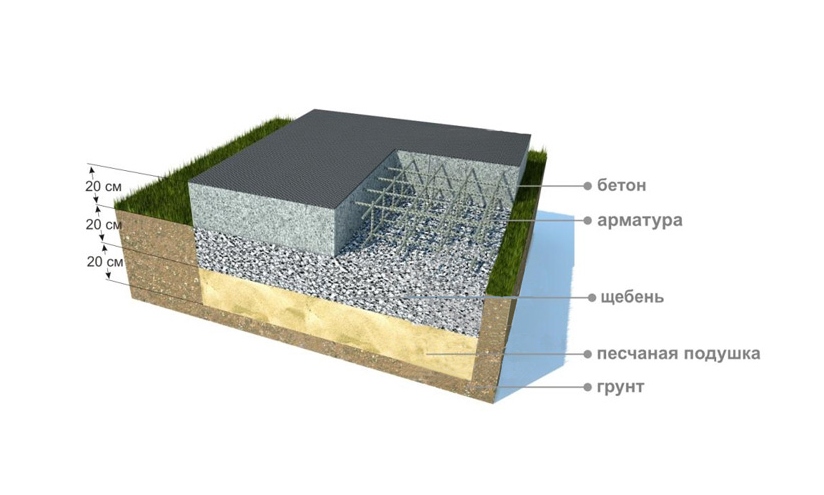

Фундамент на основе бетонной плиты

Достоинства и недостатки плитного фундамента

Надежный фундамент – залог комфортной и безопасной эксплуатации любого здания. Поэтому очень важно не только безукоризненно провести все подготовительные и строительные работы, но и определиться с выбором подходящей конструкции. Сегодня существуют разные типы оснований, и одним из наиболее востребованных является плитный фундамент, также известный, как монолитный.

Как и любое другое основание, он имеет ряд достоинств и недостатков. Конечно, знать нужно как о первых, так и о вторых, чтобы впоследствии не пришлось сожалеть о неверном выборе.

Плюсы и минусы

Как и понятно из названия, плитный фундамент представляет собой плиту. Это огромная плита, по площади немного превосходящая дом. Существуют как сборные, так и заливные плитные основания. Первые изготавливаются из готовых железобетонных плит, соединенных между собой и уложенных на основание.

Вторые же изготавливают на месте – в котлован с соответствующей опалубкой укладывается арматура подходящего диаметра, которая заливается бетоном. Первый вариант значительно быстрее, но и обходится дороже.

Второй способ можно назвать бюджетным, но он увеличивает срок строительства как минимум на месяц – нужно ждать, пока бетон затвердеет и наберет достаточную прочность.

Но для начала разберемся, какие плюсы и минусы характерны для плитного основания.

Начнем с плюсов:

• Данное основание имеет большую площадь, что позволяет снизить нагрузку на грунт до минимума;
• Фундамент прекрасно работает на сложных (болотистых и пучинистых) грунтах. Даже сильное пучение почвы не может навредить ему – монолитная плита просто немного меняет угол залегания, в отличии от ленточного и свайного фундамента, которые могут быть разрушены при таких нагрузках;
• Изготовление фундамента хоть и занимает много времени, может быть выполнено с минимальным количеством тяжелого оборудования;
• Заглубленный фундамент упрощает процесс строительства цокольного этажа, защищенного от влаги.

Как видите – плюсы такого основания довольно многочисленны. Но не следует забывать и про минусы:

• Безусловно, главным недостатком такой конструкции является высокая стоимость. В некоторых случаях до 30% бюджета строительства уходит именно на строительство основания здания. Особенно это заметно при строительстве заглубленного фундамента – приходится использовать тяжелую спецтехнику, помощь специалистов, а также огромное количество строительного материала;
• Как говорилось выше, сроки строительства существенно затягиваются – даже при строительстве в теплое и сухое время года, фундаменту нужно не меньше месяца, чтобы выдержать нагрузки от конструкции;
• Если изначально не был запланирован подвал или цокольный этаж, после строительства невозможно построить их – монолитная конструкция фундамента делает это совершенно невозможным.

Поэтому, прежде чем окончательно определиться с выбором основания, следует тщательно оценить его плюсы, и минусы, чтобы впоследствии не пришлось серьезно пожалеть о неудачном выборе.

Область применения

Благодаря описанным выше достоинствам, плитный фундамент является идеальным выбором для возведения домов на проблемных почвах. Это предусматривает СП «Основания зданий» в пункте

«При наличии чрезмерно пучинистых грунтов и значительной чувствительности зданий к неравномерным деформациям рекомендуется строить их на малозаглубленных и незаглубленных монолитных железобетонных плитных фундаментах, под которыми устраивают подушки из непучинистых материалов».

Проблемные грунты ежегодно проверяют прочность плитного фундамента, подвергая его огромным нагрузкам. К таким грунтам можно отнести неравномерно оседающие, песчаные, а также регулярно затапливаемые грунтовыми водами. Постоянное замораживание и оттаивание воды приводит к тому, что целые пласты грунта поднимаются и опускаются.

Это нередко приводит к тому, что здания перекашиваются и даже полностью разрушаются. Но это опасно лишь в случаях, когда используется столбчатый (свайный) или ленточный фундамент. Плита монолитного фундамента способна выдерживать огромные нагрузки на сжатие, растяжение и изгиб, перемещаясь вместе с пластами грунта.

Неслучайно некоторые специалисты называют плитный фундамент плавающим.

Под деревянные дома плитное основание никогда не строятся – дерево может выдержать значительные нагрузки на растяжение и перекосы без малейшего вреда для себя. Однако этого нельзя сказать про бетонные, кирпичные и блочные дома.

Поэтому стены таких домов нередко покрываются трещинами при самых незначительных подвижках грунта (от 2 до 5 миллиметров). Конечно, трещины не только ухудшают внешний вид зданий, но и снижают их прочность, а также теплоизоляционные качества.

Поэтому для строительства кирпичного или бетонного дома на проблемной почве рекомендуется использовать монолитный плитный фундамент.

Типы плитных фундаментов

Прежде чем приступить к строительству, следует также знать, что все плитные фундаменты принято делить на две группы, по типу залегания:

• Заглубленные;
• Незаглубленные.

Первые лучше выдерживают нагрузку от пучения почвы. Больший вес в сумме со значительной глубиной залегания позволяют снизить нагрузку на конструкцию дома, возведенного на плите фундамента. Минусом такого решения является высокая стоимость работ в сумме с увеличением сроков – необходимо копать котлован, да и расход арматуры и бетона существенно увеличивается.

Незаглубленные фундаменты нередко заливают прямо на поверхности земли, очищенной от посторонних предметов.

Они обходятся значительно дешевле, а на строительство уходит меньше времени – достаточно установить опалубку, вместо рытья котлована. К тому же, меньшая толщина позволяет снизить расход бетона и арматуры.

Но незаглубленный фундамент не всегда подходит для использования на болотистых почвах со слабой несущей способностью.

Как видите, использование монолитного фундамента является оправданным в самых разных случаях. Надежный, долговечный и очень крепкий, он завоевал доверие строителей во всех частях нашей страны, включая регионы с самыми проблемными почвами.

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

• Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
• Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
• Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
• Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
• Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
• Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
• Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Различают две основные разновидности ленточного фундамента:

• 1Монолитный. Отличается высокими прочностными характеристиками. В ходе монтажа рабочие собирают арматурный каркас и выполняют заливку бетонным раствором;
• 2Сборный. Конструкция из бетонных или железобетонных блоков производится непосредственно в процессе работ. Для скрепления блоков применяется цементный раствор.

Кроме того, существуют сборные свайно-монолитные конструкции, сочетающие в себе достоинства двух вышеназванных вариантов. Они монтируются по типу свайных фундаментов.

По глубине залегания ленточные фундаменты подразделяют на мелкозаглубленные и заглубленные. Первый тип применяется при строительстве небольших деревянных или каменных построек. Второй – при строительстве домов с перекрытиями и тяжелыми стенами. Заглубленные фундаменты применяют и в тех случаях, когда планировкой предусмотрено строительство гаража или подвала. Глубина заложения фундамента должна быть на 30 сантиметров ниже, чем глубина промерзания грунта. Потребуется большое количество различных материалов, а это значит, что расходы будут высокими.

Обратите внимание, что независимо от возводимой разновидности фундамента требуется выполнить проектирование и произвести предварительные расчеты.

Преимущества фундамента — монолитная плита

• Плитные фундаменты возводят на любом грунте

Монолитная фундаментная плита возводится на любых грунтах — песчаных, глинистых, супесчаных и даже заболоченных. Это первое преимущество плитных фундаментов. На участке предварительно снимается верхний растительный грунт, устраивается песчано-щебневая подушка с геоизоляцией под песком и с гидроизоляцией под плитой. При необходимости на низких участках под песчаной подушкой укладывается дренажная труба для отвода лишней влаги.

• Неприхотливость к погодным условиям

Для монолитной фундаментной плиты не страшны морозы. Подошва плиты делается на уровне рельефа и имеет под собой песчано-щебневую подушку. Поэтому факторы пучения грунта в сильные морозы на плиту не влияют никоим образом. А если периметр плиты и отмостка сделаны правильно, с утеплением, то и в доме теплее.

• Меньше работы

Строительство плитного фундамента производится быстрее и проще чем строительство любых других типов фундаментов. Монтаж опалубки, армирование и приёмка бетона — к примеру при строительстве фундамента под дом 10х10 эти работы производятся за один летний световой день бригадой 3-4 человека.

• Экономия на арматуре и опалубке

Для армирования плит вполне подходит бюджетная композитная арматура. Она не деформируется при больших нагрузках, удобна при транспортировке. Работать с композитом проще и приятнее. Стальные пруты более надёжные, но разница в прочностных характеристиках несущественная. Опалубки для плитного фундамента необходимо в три раза меньше чем для ленточного.

• Универсальность фундаментной плиты

Монолитная фундаментная плита служит одновременно и фундаментом дома и монолитным перекрытием. В случае же с ленточным фундаментом необходимо либо заливать бетонный пол по обратной засыпке песком, либо делать перекрытие бетонными плитами, что затратно и по материалам и по трудозатратам.

• Повышенная устойчивость

Монолит способен выдерживать вес, в 10 раз превышающий нагрузки, допустимые для ленточного фундамента. Когда речь идёт о столбчатом или свайном типе фундамента, не обходится без предварительных расчётов нагрузки, котораю на них будет возлагаться.

При обустройстве плитного фундамента эти расчёты можно опустить. Все работы выполняются по существующим нормам, ничего выдумывать не нужно. Главное – знать, сколько будет весить здание.

Монолитная плита толщиной 300 мм способна выдержать до 1 тысячи тонн. Современные здания из камня или кирпича, высотой не более 2 этажей, весят порядка 500 тонн. То есть плитный фундамент запросто выдержит такое строение. Единственное условие – необходимо использовать подходящий бетон и правильно его заливать.

• Сметная стоимость строительства фундаментной плиты

Экономия при строительстве монолитной фундаментной плиты начинается с первых этапов её строительства. Снятие верхнего слоя растительного грунта небольшой экскаватор производит за полдня, вторую половину дня его можно использовать на обустройстве песчаной подушки. Тогда как при строительстве ленточного фундамента необходимо рытьё траншей, а иногда и котлована. На это уходит весь день. После строительства фундамента и снятия опалубки нужна обратная засыпка — ещё день работы экскаватора. Расценки на работы по строительству монолитной плиты ниже, чем расценки на возведение ленточного фундамента. И самая большая экономия — это экономия на перекрытии. Перекрытие не требуется.

Строительство плитного фундамента

Строительство плитного фундамента состоит из нескольких этапов, по окончании каждого из которых должен осуществляться контроль качества выполненных работ. Мы не будем подробно описывать весь процесс, но ответим на ключевые вопросы, которые часто задают участники форума

Как рассчитать толщину плиты и сечение арматуры?

При этом следует руководствоваться нормативами (СП и СП ). Более простой путь предполагает использование готовых проектов, которые имеются у всех крупных строительных фирм. Для проверки расчётов и сравнения вариантов стоит задействовать специальные компьютерные программы, например Foundation, GIPRO или WINBASE.

Нужен ли дренаж вокруг и под плитой фундамента?

На болотистых и подтопляемых участках он крайне желателен. При этом функцию дренирующего слоя выполняет подсыпка из щебня крупной фракции (20–70 мм). Система будет более эффективной, если проложить в толще подсыпки трубчатые дрены (их оптимальный шаг составляет 1,5–2 м). Также необходима дрена по периметру плиты или отмостки. Вода должна отводиться в дренажный колодец или на понижающийся рельеф; при уровне грунтовых вод менее 1 м от поверхности целесообразно задействовать систему автоматической откачки воды насосом. Наличие дренажа уменьшит риск промерзания грунта под домом, продлит срок службы фундамента и снизит риск растрескивания отмостки.

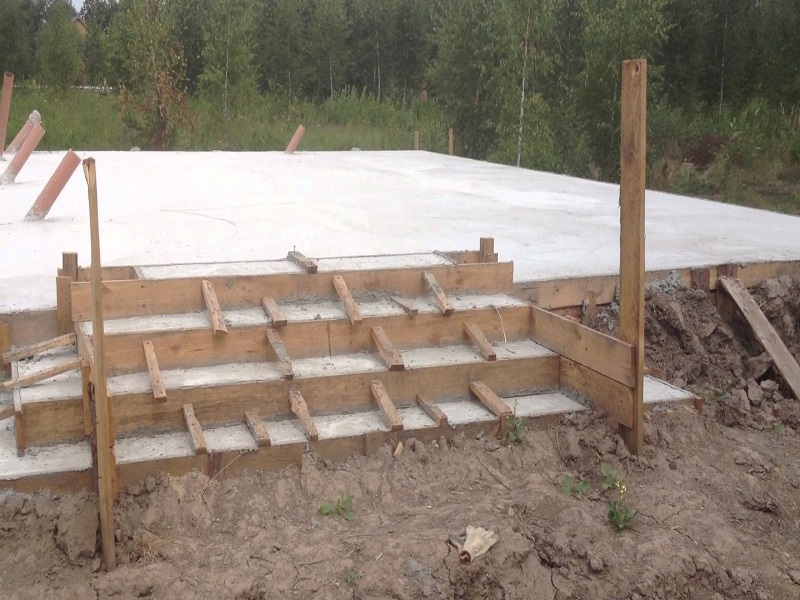

Плиту заливают под всем домом, включая крыльцо и террасу (веранду). Если пристраивать эти элементы позже, велика вероятность образования перекосов и трещин на стыке стен.

Как проложить коммуникации?

Водопроводные и канализационные трубы, а также электрокабель (если предусмотрен его подземный ввод) прокладывают при устройстве подушки. Их защищают от возможного повреждения слоем ЭППС или оборачивают несколькими слоями гидро­изоляционного материала. В принципе, возможно подключение к коммуникациям и после окончания строительства — через пристенный утеплённый короб.

Можно ли возводить плитный фундамент в холодное время года?

Это возможно, но связано с увеличением затрат и риском снижения надёжности конструкции.

Можно ли возвести плитный фундамент из самодельного бетона?

Только для небольшой постройки хозяйственного назначения. Если речь идёт о доме, то такой способ исключён, ведь при заливке бетона малыми порциями не избежать многочисленных «холодных» швов, которые катастрофически снизят жёсткость плиты и её стойкость к образованию тре­щин. При доставке готового бетона перерыв между прибытиями автомиксеров должен составлять 3–4 ч.

Можно ли укладывать напольное покрытие непосредственно на поверхность шведской плиты?

Да, как правило, удаётся обойтись без выравнивающей стяжки. В крайнем случае доливают тонкий слой самонивелирующейся смеси. Заметим, что на шведскую плиту желательно укладывать покрытия, хорошо проводящие тепло, например керамогранитную или каменную плитку, специальный ламинат.

3 мифа об армировании

1. Арматуру следует вязать, а не сваривать, так как сварка отрицательно влияет на прочность металла. В действительности это касается только легированной арматуры, которая в индивидуальном строительстве практически не используется. Вязать арматуру проще и дешевле, чем и объясняется популярность этого способа монтажа.
2. Вязать арматуру можно чем угодно и необязательно плотно, так как соединения необходимы лишь для монтажного позиционирования элементов каркаса. Между тем, согласно строительным нормативам, при вязке нахлёсточных и крестообразных соединений стержни должны быть подтянуты друг к другу без зазора. Нахлёсты (их длина равна 40 диаметрам арматуры) следует связывать стальной проволокой в нескольких местах.
3. Диаметр арматуры не важен, если соблюдается требуемый коэффициент армирования (отношение площади сечения арматуры к площади сечения бетонной конструкции). На самом деле использование тонкой арматуры (8 мм) увеличивает трудоёмкость монтажа и усложняет контроль качества выполненных работ.

Укрупнённый расчёт стоимости строительства утеплённого плитного фундамента площадью 80 м2

• Дачный участок

  Как сделать фундамент из блоков ФБС: пошаговая инструкция и советы по выбору материала

Краткие итоги сравнения

В результате рассмотрения вопроса можно сказать, что монолитная фундаментная плита прочнее и надежнее. Однако на практике строители отдают предпочтение более дешевой ленте, поскольку экономичность и снижение расходов являются решающим фактором при выборе конструкции основания дома.

Кроме того, существующие традиции требуют наличия подвала или погреба, обустройство которых при заливке плиты становится невозможным. Поэтому окончательные выводы можно делать исходя из рациональности, технических условий, экономической обоснованности и того, какой фундамент дешевле.

Другие новости и статьи

27 мар 2019 Ливневая канализация

В этой статье будет рассмотрена ливневая канализация, ее виды и устройство.

статья20 дек 2017 Межкомнатные перегородки в частном доме

При строительстве частного дома важно правильно выбрать материал для возведения межкомнатных перегородок. Стены, разделяющие жилые помещения, должны быть прочными, заглушать громкие звуки.

статья

Если в прошлом большинство частных домов не отличались друг от друга или выглядели скорее утилитарными, то сегодня практически застройщики имеют возможность совместить в доме максимум практичности.

статья

Какие существуют разновидности монолитных бетонных плит?

В зависимости от способа исполнения плиточный фундамент бывает нескольких видов:

• сплошная плита одинаковой толщины по всей площади;
• с верхними ребрами;
• с нижними ребрами.

Монолитная конструкция с одинаковой толщиной наиболее простая в устройстве, но близкое расположение верхнего ее края к земле является причиной постоянного воздействия влаги на стеновые материалы (особенно актуально для деревянных стен или каменных, но без отделки). Увеличение ее толщины по всей площади ведет к значительным дополнительным финансовым затратам, которые можно исключить путем устройства плиты с ребрами, уходящими вниз или вверх.

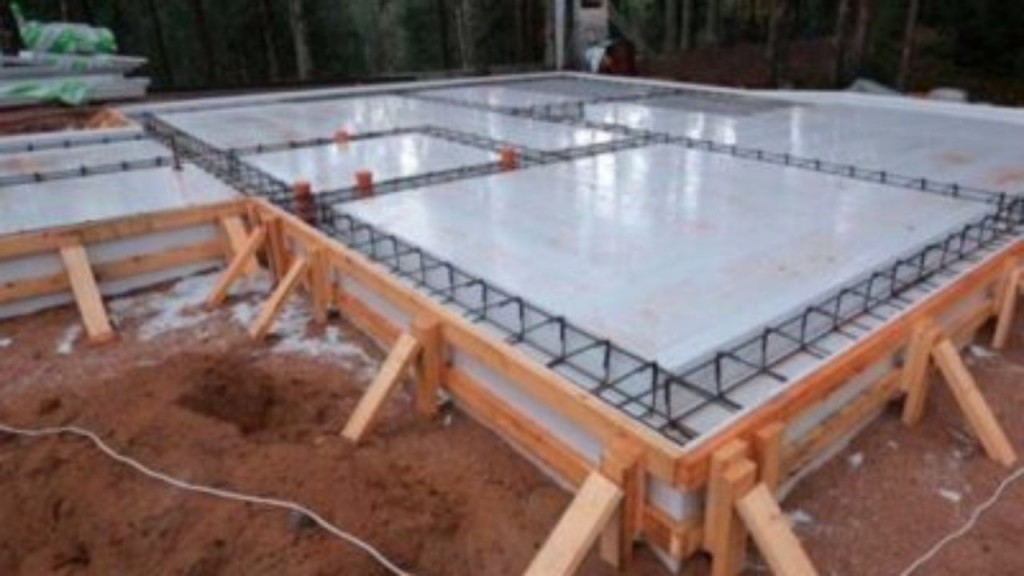

Конструкция с верхним расположением ребер или монолитная «чаша» имеет плоское основание с выступающей монолитной железобетонной лентой по периметру и под внутренними несущими стенами.

Технология устройства рассмотрена в следующем видео:

Основание с нижними ребрами, которые дополнительно повышают его несущую способность без необходимости заглубления, может быть построено 2-мя способами:

1. Формирование ребер путем предварительного устройства траншей, которые делаются ниже уровня залегания самой плиты. В подготовленные приямки монтируется арматурный каркас, соединяющийся с армирующей конструкцией плиты, а затем производится бетонирование.

   Рисунок 6. Основание с нижними ребрами, сделанными за счет формирования траншей

2. Формирование ребер за счет укладки теплоизоляционного материала (экструдированного пенополистирола) – такой фундамент называется утепленная шведская плита. Ребра сооружается тоже по всему периметру и под внутренними несущими стенами между «островками» из утеплителя.

   Рисунок 7. Фундамент с нижними ребрами, сформированными благодаря применению ЭППС

Подробно технология устройства рассмотрена в представленном ниже видеоматериале:

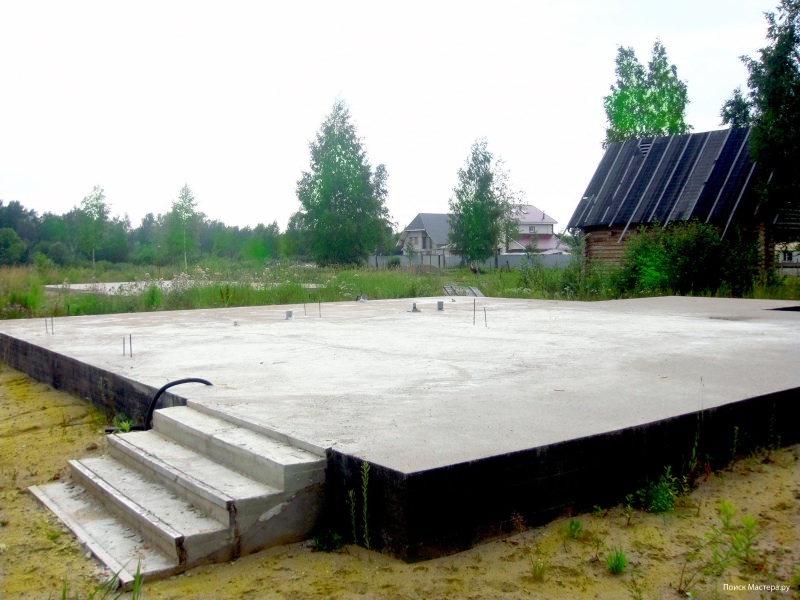

Плитный фундамент

Наилучшими качествами из имеющихся видов основания дома обладает монолитная плита. Благодаря большой площади нагрузка при пучении грунта распределяется равномерно по всей его площади, благодаря чему конструкция дома не страдает. Недаром второе название этого варианта «плавающий» фундамент. Это особенно актуально на слабых почвах с высоким уровнем деформаций и высокими грунтовыми водами.

Не стоит даже сравнивать по прочностным характеристикам ленточный фундамент с монолитной плитой. Первый вид однозначно проиграет. Если ваша цель – строительство массивного кирпичного или блочного дома лучше монолитной плиты не найти. Но при всех преимуществах есть у нее и ряд существенных недостатков:

1. прежде всего – это большой объем грунтовых работ. Для заливки монолитной плиты требуется изготовить котлован пусть и небольшой глубины, но расположенный под всей площадью дома с выпуском за стены по 0,5 метра.
2. второй важный аспект – высокая конечная стоимость фундаментной плиты. Увеличенный расход арматуры и бетона непременно сказывается на финансовом обеспечении строительства. Чтобы лучше понимать объем расходов, рекомендуем прочитать статью о том, как рассчитать материалы для монолитного фундамента.

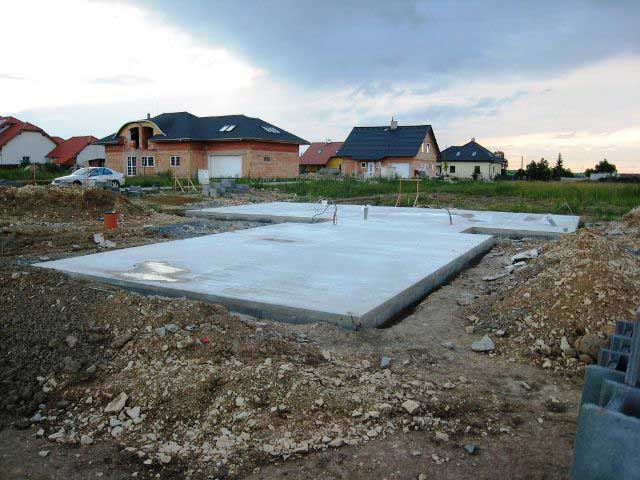

Плитный фундамент

Указанные выше аспекты не позволяют однозначно указать, какой фундамент лучше ленточный или плита. Прочностные преимущества последнего конкурируют с простотой и меньшими расходами при изготовлении первого. При определенных условиях грунта выбор ленточный фундамент или монолитная плита теряет смысл из-за невозможности обустройства последнего. При прочих равных фундаментную плиту выберут не многие опытные строители благодаря указанным выше особенностям.

к оглавлению

Преимущества и недостатки плитного фундамента

Итак, рассмотрим плюсы монолитного фундамента:

1. Количество земляных работ, связанных с установкой монолитной плиты сведено к минимуму — плита просто укладывается на землю или же погружается в нее на две трети своей толщины.
2. При устройстве монолитного фундамента можно обустроить цокольный этаж — в таком случае плита послужит половым перекрытием.
3. Качественная монолитная плита может прослужить до 150 лет.
4. В условиях пучинистого грунта плита не будет деформироваться, что гарантирует отсутствие трещин на стенах дома.
5. Благодаря своей площади, плита способна выдерживать самые тяжелые здания! Наглядный пример — толщина плиты, удерживающей лифтовую колонну Останкинской башни, всего-навсего 100 см.

Из минусов существенна только стоимость, которая будет не такой уж и низкой за счет большого расхода бетона и арматуры. Но более качественного и долговечного фундамента вы не найдете, к тому же, сть намногохудшие фундаменты за более высокую цену. Поэтому монолитная плита является оптимальной по соотношению цена-качество.

Нюансы сооружения

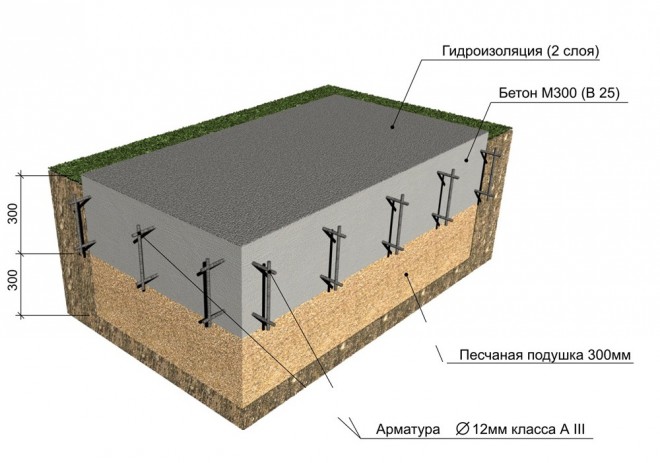

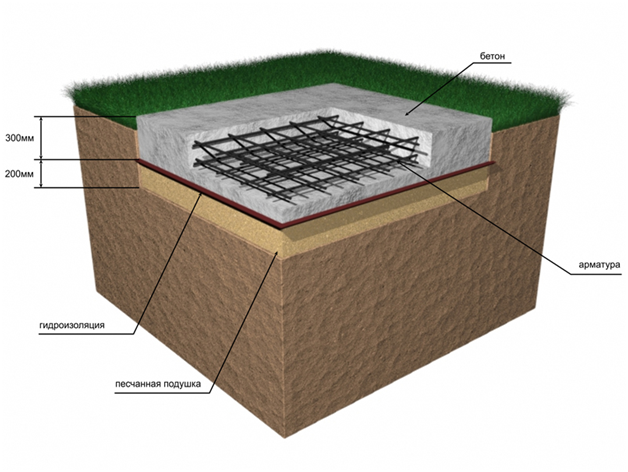

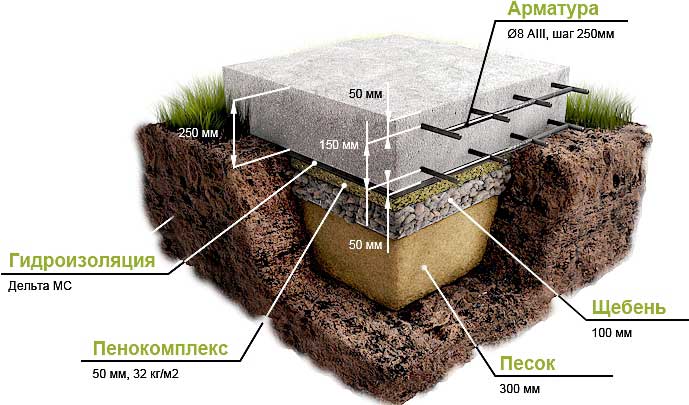

Плитный фундамент укладывается на стандартную уплотняющую подсыпку — два одинаковой толщины слоя песка и щебня (щебень поверх песка), а между ними слой плотного геотекстиля.

Толщина железобетонной плиты, как правило, составляет от 25 до 60 сантиметров. Фундамент подлежит обязательному армированию.

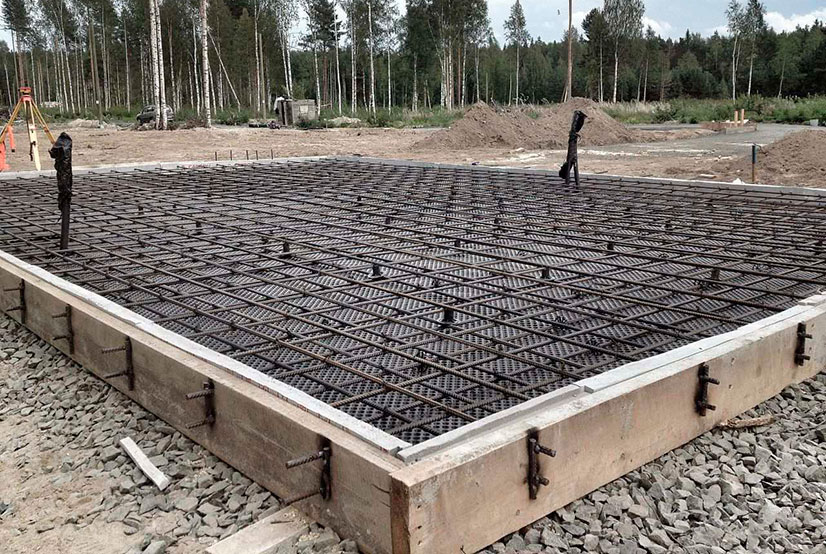

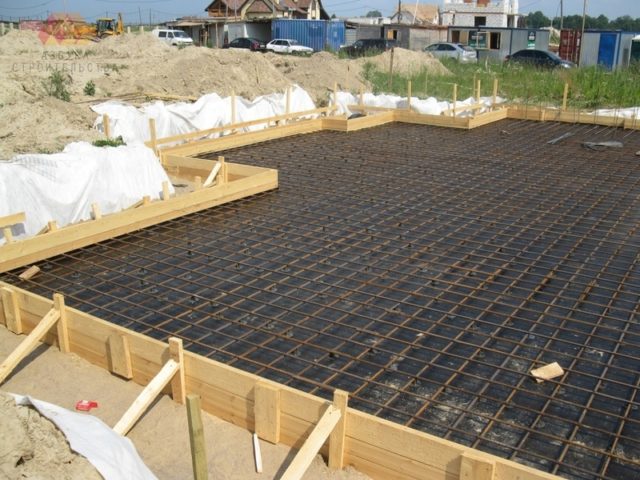

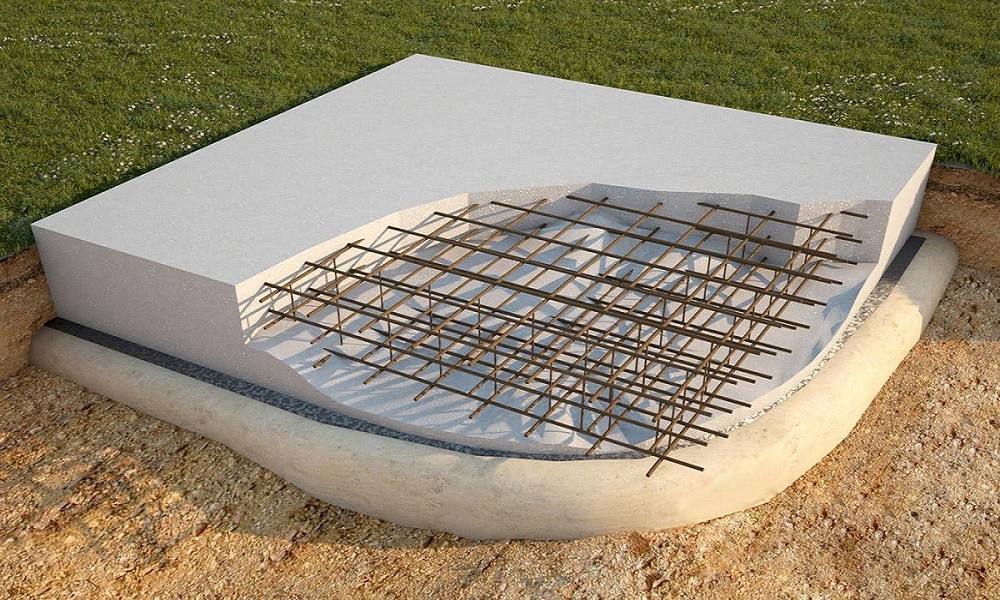

Фундаментные плиты армируются с использованием двухконтурного каркаса со стержнями размером около 12-15 мм. Если каркас фиксируют методом сваривания, то используют стержни, маркированные буквой С, если же его фиксируют путем применения специальной вязальной проволоки, то используют обычную горячетканую арматуру.

При бетонировании монолитной плиты используют бетон классов М400 и обязвтельно должен иметь индекс подвижности П3 и морозоустойчивость не менее чем 200 циклов. Система фундамента требует обязательной гидроизоляции после бетонирования. Это делается с применением битумно-обмазочных масс.

Какой фундамент выбрать: плюсы и минусы фундаментов

По назначению:

• несущий;
• комбинированный (многофункциональный, например, способный, помимо основной нагрузки, выдерживать и сейсмические толчки);
• глубокого заложения;
• неглубокого заложения (если есть искусственное основание либо естественное);
• специальный (зависит от сложности конкретного земельного участка).

По материалу:

• каменный (кирпичный, бутовый или бутобетонный);
• железобетонный (монолитный или сборный);
• ячеистобетонный;
• деревянный.

По типу конструкции:

• столбчатый;
• ленточный (монолитный или сборный; заглубленный выше или ниже глубины промерзания грунта);
• свайный (монолитный или сборный; делится по типу свай: винтовые забивные, трубобетонные, буронабивные, набивные, сваи-оболочки);
• свайно-ростверковый;
• плитный;

Монолитный (плитный) фундамент

Плитный фундамент (плавающий) — это сплошная незаглубленная плита на поверхности землия). Он применяется при повышенном содержании грунтовых вод или слабых грунтах для обеспечения высокой устойчивости дома.

Порядок монтажа:

1. Снимается верхний слой почвы.
2. Трамбуется песчаная подушка.
3. Укладывается гидроизоляция.
4. Устанавливается опалубка.
5. Производится армирование.
6. Заливается бетон.
7. Вибрирование бетона для придания прочности.

Плюсы: прочный, устойчив к грунтовым водам и слабым грунтам, равномерно распределяет нагрузки, всегда можно сделать перепланировку.

Минусы: дорогой, нельзя сделать подвал или цокольный этаж.

Свайно-винтовой фундамент

Винтовая свая – это полая металлическая труба, имеющая заостренный наконечник и винтовые лопасти. Благодаря лопастям свая ввинчивается в земли, как шуруп. Благодаря возможности разной степени заглубления свай, такой фундамент можно устанавливать почти на любом неровном месте.

Плюсы: дешёвый, подходит для любой поверхности, быстро собирается, сваи можно использовать повторно.

Минусы: сильная усадка (чтобы дом просел равномерно, нужны точные расчёты), ограничение по нагрузке (только для малоэтажного строительства).

Буронабивной свайный фундамент

Это разновидность столбчатого фундамента, который применяется для каркасного или деревянного дома. Он используется при повышенном содержании грунтовых вод. Состоит из свай и ростверка, который их соединяет. Несущие элементы размещаются под самыми опорными точками стен, обычно на перекрестиях и углах.

Монтируется производится быстро и в 2 этапа: сначала роют ямы глубиной 1,5 метра, потом устанавливают сваи. Для этого не нужна специальная техника.

Плюсы: долговечный, экономичный, не требует гидроизоляции, быстро возводится, подходит для промерзающих грунтов.

Минусы: нельзя сделать подвал или цокольный этаж, не подходит для пучинистых и подвижных грунтов, ограничение по нагрузке (только для малоэтажного строительства).

Подготовка под фундамент основания: пошаговая инструкция

Габариты котлована, вырытого под монолитное основание, должны быть больше, чем размеры жилой постройки. Рекомендуется увеличить его длину на 1 м. Для организации котлована необходимо провести предварительную разметку в соответствии с необходимыми габаритами (с учетом запаса). Далее с этой территории полностью удаляется плодородный слой почвы. Верхняя прослойка грунта может иметь разную толщину в зависимости от региона (20-50 см).

Затем подготовка к строительству фундаментной плиты производится в соответствии с инструкцией. В готовый котлован укладываются дренажные трубы. Их необходимо уложить по краю в заранее подготовленные канавки, чтобы они располагались ниже уровня дна. Это позволит обеспечить отвод атмосферной воды в дренажные колодцы и обезопасить фундамент от их пагубного влияния.

Сборно-монолитный фундамент также требует организации отводящих коммуникаций. Следует разровнять дно ямы и максимально уплотнить грунт. Затем производится укладка геотекстиля. Важно запомнить, что данный материал должен покрывать не только дно, но и стенки котлована.

Разметка котлована под фундамент

Отдельные полотна укладываются друг на друга внахлест, после чего их края склеиваются посредством армированного скотча. Геотекстиль выполняет очень важную функцию – предотвращает прорастание корней растений в бетон. Помимо этого, он не дает вымываться песку, который является демпферной подложкой.

На следующем этапе в котлован, укрытый геотекстильным полотном, выполняется засыпка песка. Желательно, чтобы он был средней зернистости. Толщина этого слоя зависит от характеристик почвы и колеблется в пределах от 20 до 30 см. Данная величина подобного основания определяет конечную стоимость работ. Цена монолитного фундамента зависит от количества материалов, использованных на его обустройство.

Нельзя сразу засыпать весь песок в котлован. Этот процесс выполняется поэтапно, слой за слоем. Каждый предыдущий пласт утрамбовывается, и только после этого выполняется следующий. Рекомендуемая толщина одного слоя составляет 8-10 см.

На следующем этапе производится засыпка гравия. Распределяется сразу весь гравий, после чего необходимо максимально разровнять его и так же, как и песок, утрамбовать. Затем организовывается работа по прокладке водопровода и канализационной линии. Для этого в щебне необходимо выполнить траншеи, в которые и будут прокладываться трубы. После укладки труб канавы засыпаются песком, который впоследствии тщательно утрамбовывается.

Качественный монолитный фундамент позволяет избежать усадки и трещин в стенах здания

Устройство

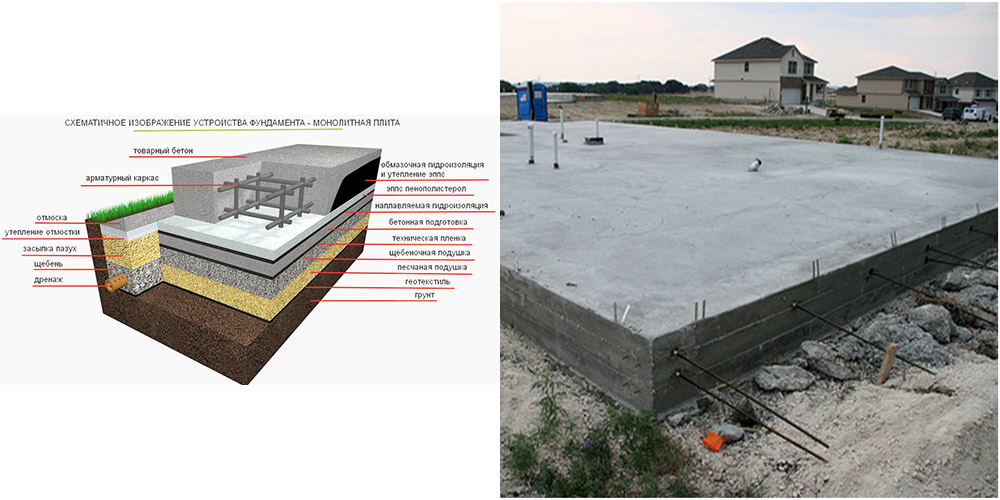

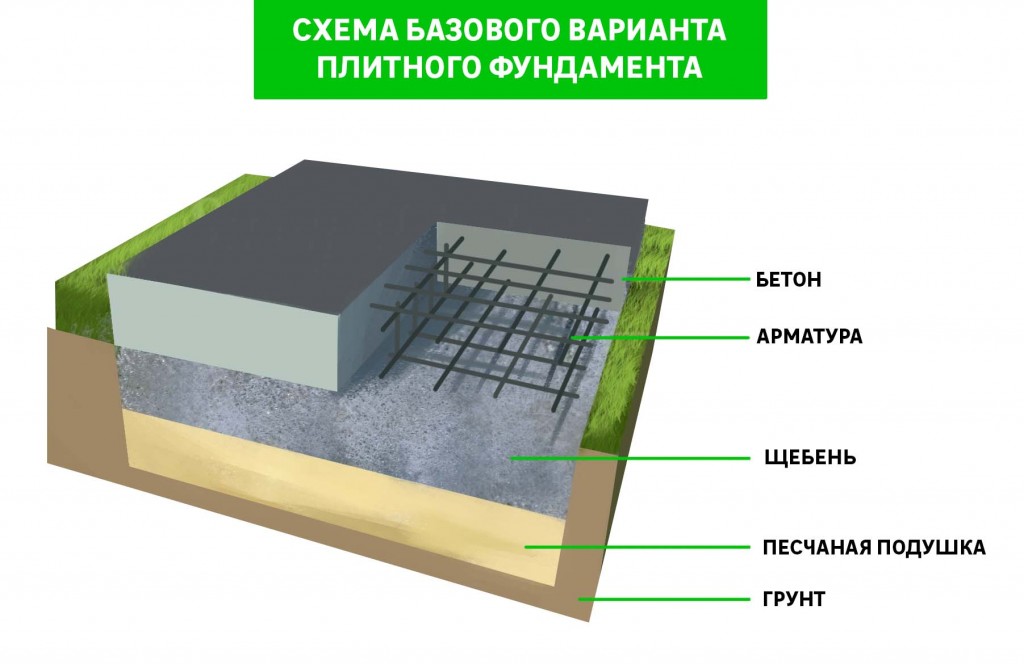

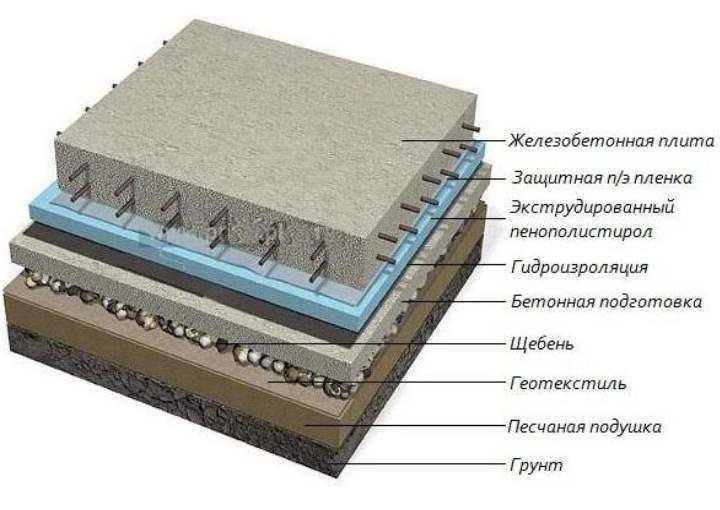

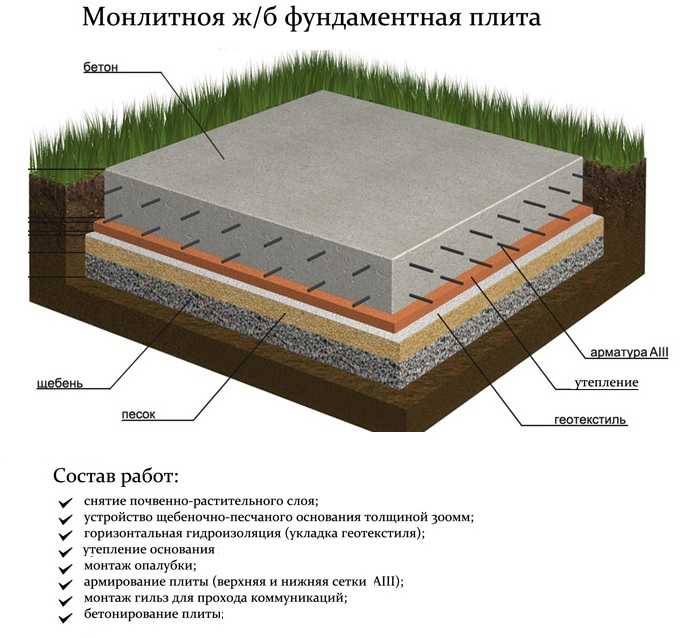

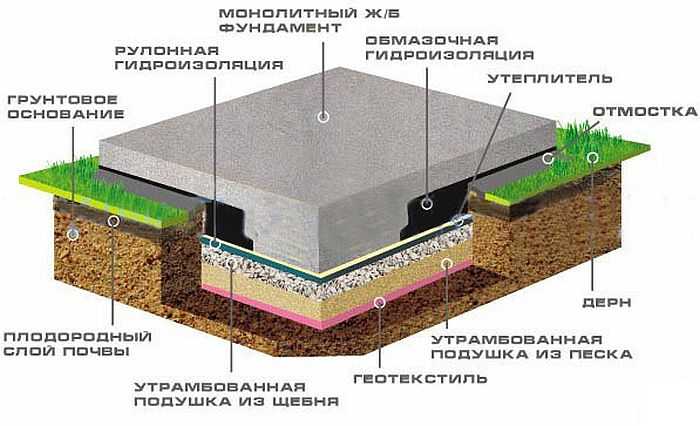

Стандартная монолитная плита имеет конструкцию в виде пирога со следующими слоями:

1. Уплотненная поверхность грунта (основание «пирога»). Она готовится путем тщательного выравнивания площадки и утрамбовывания поверхностного слоя.
2. Геомембрана, разделяющая грунт и плиту. Она не считается обязательным элементом, но повышает стойкость к влияниям грунтовых изменений. Обычно используется геотекстиль.
3. Подушка. Она изготавливается путем засыпки песка и щебня или мелкой гальки с уплотнением. Стандартная толщина подушки – 25-30 см. Для особо слабых и пучинистых грунтов толщина увеличивается до 40-45 см. Песок при засыпке увлажняется для лучшего уплотнения.
4. Подбетонок. Этот слой изготавливается следующим образом. На подушку стелиться геотекстиль. На него заливается слой бетона марки М100 толщиной до 2-2,5 см. Отвердевший подбетонок пропитывается составом с гидроизоляционными способностями. Популярностью пользуется смесь дизельного топлива с битумом в пропорции 3:2.
5. Гидроизоляция. Чаще всего используется рубероид, укладываемый в 2 слоя. Полосы ложатся с перекрытием. Можно использовать толстую полиэтиленовую пленки или современные, полимерные, гидроизоляционные материалы.

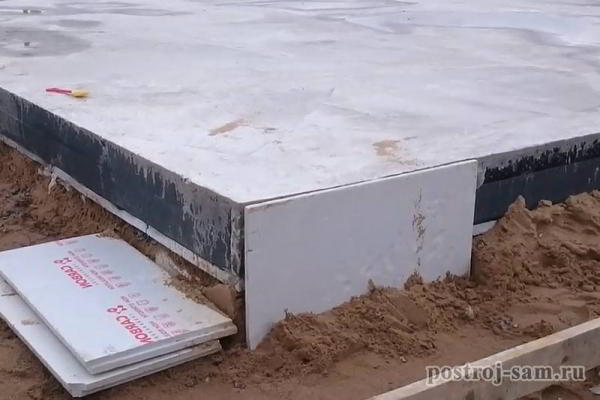

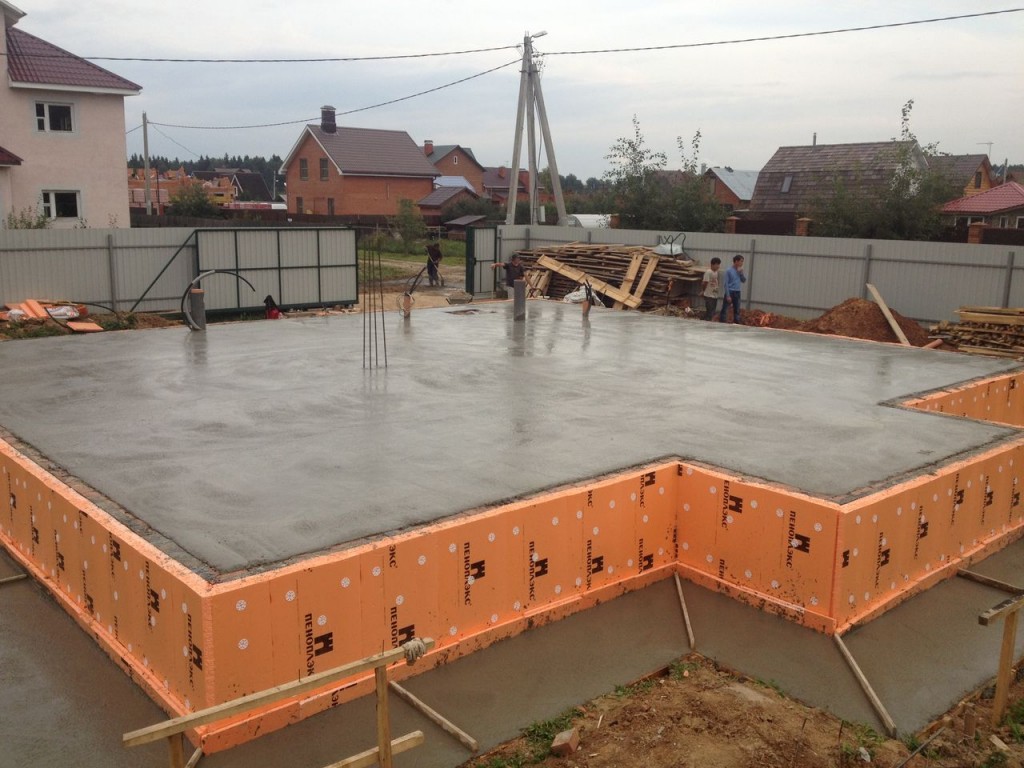

6. Утеплитель. Для этого слоя лучше всего использовать рулонный, экструдированный пенополистирол. Находят применение листовые утеплители. Поверх теплоизоляции укладывается еще один защитный слой из полиэтиленовой пленки.
7. Основная железобетонная плита.

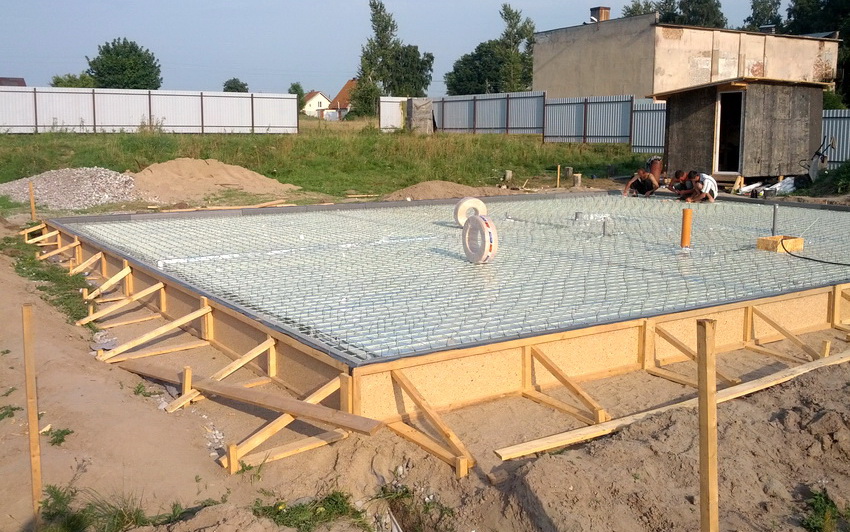

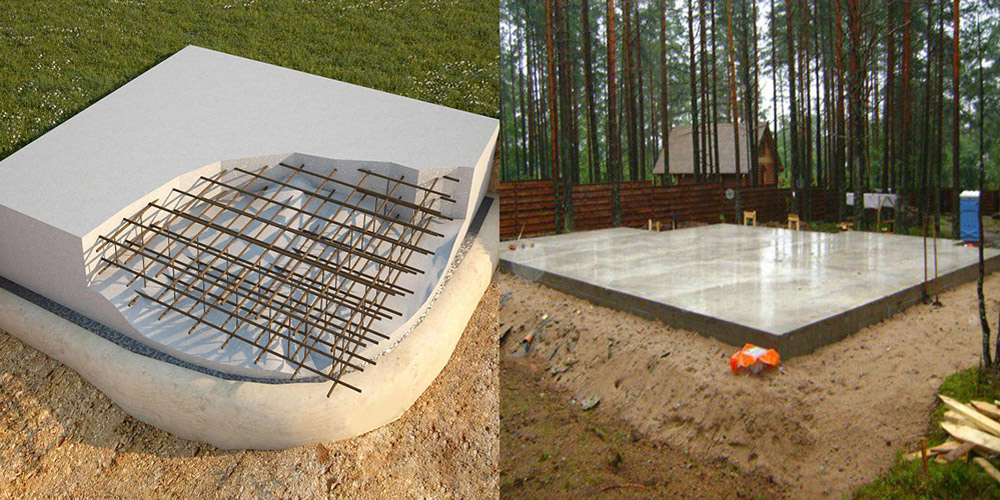

При изготовлении основной плиты особое внимание уделяется армировке. Армирующий каркас выполняется в виде 2-х горизонтальных контуров из стальной арматуры

Увязка их в единую конструкцию обеспечивается вертикальными стержнями из арматуры А3 и поперечными элементами из арматуры А1.

Диаметр стержней для контуров выбирается с учетом толщины плиты и составляет 1/20 от нее. Расстояние между стержнями – 20-22 см. Сама плита изготавливается путем заливки бетона марки не ниже М300 (В22,5) с уплотнением вибратором.

Размеры: максимальная и минимальная толщина

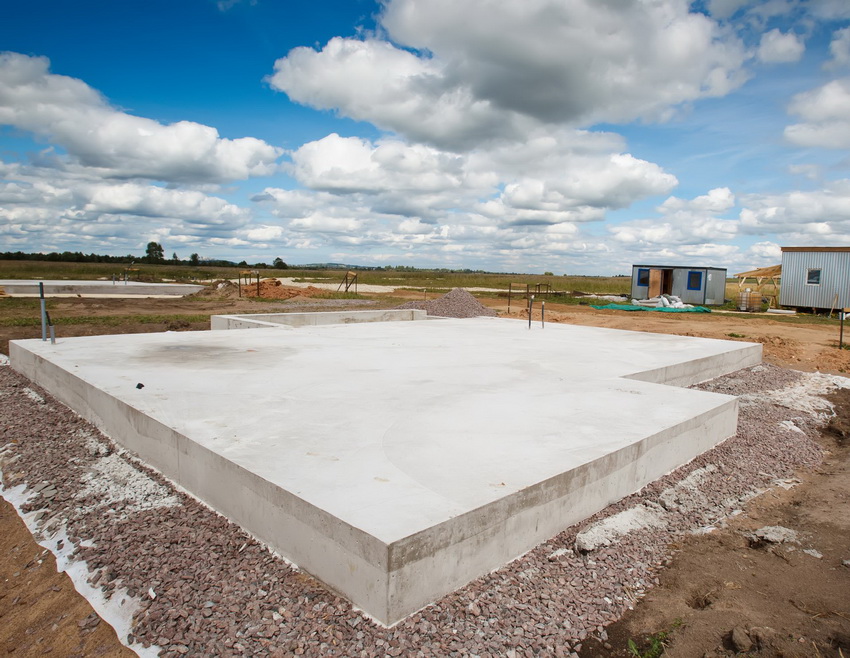

Толщина фундаментной плиты рассчитывается с учетом несущей способности грунта и суммарной нагрузки на фундамент. Строительными нормами установлены минимальные размеры.

Для легких строений (дерево, ячеистый бетон) минимальная толщина плиты составляет 20 см, а для домов из кирпича и бетона – не менее 25 см. На чрезмерно увлажненных и пучинистых грунтах она увеличивается до 30-35 см.

Минимальная толщина плиты должна обеспечивать выполнение важного условия. Расстояние от поверхности плиты до армирующего контура (нижний и верхний) должно быть не менее 5 см

Расстояние между ярусами каркаса выбирается не менее 7 см. Кроме того, следует учитывать диаметр арматуры.

Максимальный размер плиты рассчитывается с учетом несущей способности грунта. Вес фундамента прибавляется к общей нагрузке от строения, а потому не может превышать допустимого значения.

Например, если для суглинков несущая способность составляет 3,5 кг/см2, а суммарная нагрузка от дома уже составляет 3 кг/см2, то на плиту остается нагрузка не более 0,5 кг/см2, что и лимитирует ее вес, а значит и толщину.

Почему строители выбирают свайные фундаменты?

Это универсальное решение для возведения большинства объектов:

• Дома из бруса, бревен, каркасные конструкции. Сваи – лучший вариант фундамента для строительства этих объектов даже на неустойчивых почвах.
• Дома из блоков и кирпича. Свайные конструкции отличаются доступной ценой при высокой скорости сооружения и надежности фундамента. Такое сооружение выдерживает большой вес каменного дома.
• Теплицы, гаражи, бани, заборы и хозяйственные постройки – в отличие от ленточного фундамента двор будет аккуратным, мастера быстро проведут работы без огромных раскопок.

Винтовые сваи позволяют быстро выполнить работы и сэкономить на фундаменте. Но их несущая способность зависит от уровня грунтовых вод и типа грунта. Чтобы правильно принять решение о возможности применения винтовых свай, необходимы инженерно-геологические изыскания. В то же время забивные сваи с железобетонным ростверком позволяют выполнять строительство всех видов сооружений для наших заказчиков.

Особенности и разновидности

Как мелкозаглублённый, так и незаглублённый фундамент могут возводиться из следующих материалов:

• бутобетон, железобетон;
• кирпич;
• блоки;
• природный камень;
• дерево;
• асбестовые трубы.

Очень важно правильно определить глубину заложения фундамента. Она зависит от его конструкции, используемого материала, технологических параметров строения, геологических особенностей местности.

По глубине заложения все столбчатые основания делятся на три вида:

• Заглублённые. Низ конструкции находится ниже точки промерзания почвы.
• Мелкозаглублённые (погружены в грунт на 0,4-0,7 м от поверхности земли);
• Незаглублённые основания. В них отсутствует заглублённая часть строения. Обычно в месте монтажа плодородный слой почвы снимается. Затем производится засыпка из нерудного материала.

Совет: на песчаном грунте с УГВ ниже 1 м можно выполнить столбчатый фундамент с плитной конструкцией. Такое основание может выдержать вес кирпичного дома.

Обычно шаг столбиков равен 150-250 см. Для повышения прочности конструкции основания все столбы связываются в единую конструкцию при помощи балки, называемой ростверк. Высота опор от поверхности земли зависит от конструкции здания, используемого ростверка, и может быть разной.

Состав

Состав плитного фундамента полностью зависит от характеристик будущей постройки. При ошибках выбора материала исправить их после заливки будет невозможно. Марка бетона выбирается в зависимости от предназначения постройки и погодных условий:

• для одноэтажных вспомогательных зданий (гараж, летний домик, хозяйственные постройки) можно применять бетон марки М50, при условии последующей установки стяжки из более прочного бетона;
• если зимой температура опускается до -20 градусов, то лучше применить морозостойкую марку бетона F-75;
• для постоянно эксплуатируемых жилых зданий следует выбирать прочный бетон марки М200 с повышенной водонепроницаемостью (не менее 95 %).

Если весь объем бетона не удается залить в один день, то продолжать работу можно не позже чем через 12 часов. В противном случае необходимо подождать 1-2 недели до полного высыхания залитого слоя и лишь затем продолжить заливку, это предотвратит образование трещин за счет неравномерного высыхания бетона.

Технология укладки

Монтаж плитного фундамента происходит в следующем порядке:

1. Снимается верхний грунтовый слой, роется котлован. Глубина его должна превышать глубину промерзания почвы. Дно котлована выравнивается и трамбуется.
2. Укладывается песчаная «подушка», которая также выравнивается и утрамбовывается.
3. Монтируется гидроизоляция и дренажная система.
4. По всему периметру будущего здания выставляется опалубка.
5. Далее, также по периметру, устанавливается арматура (даже стеклопластиковая), производится армирование.

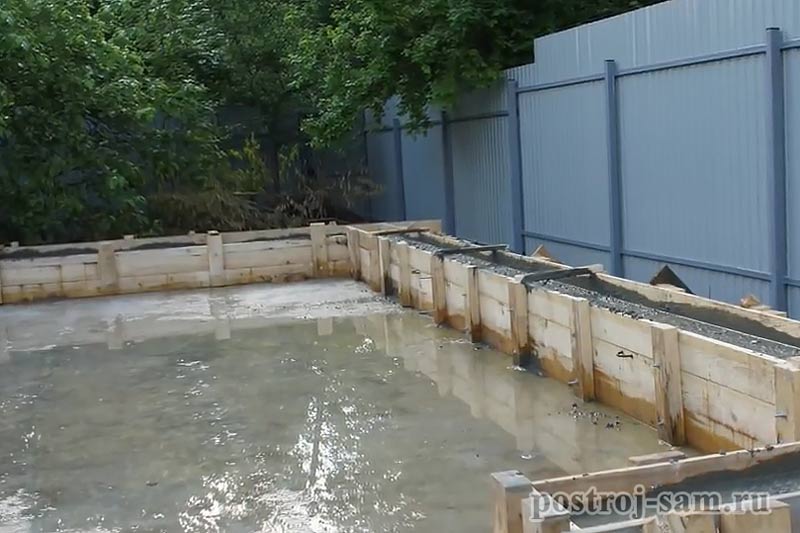

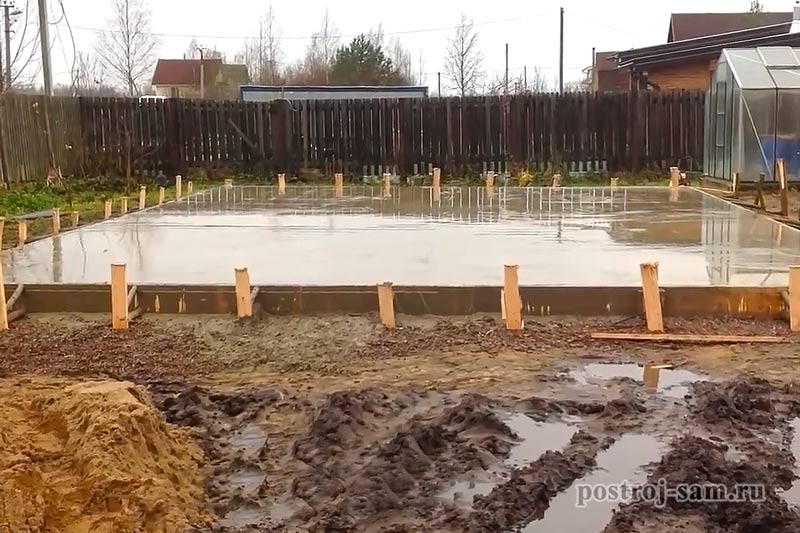

6. Начинается заливка бетона. При этом бетонная масса заливается послойно, по 15 см. Если в качестве фундамента используются готовые плиты, то поверх их производится бетонная стяжка.
7. Осуществляется вибрирование застывшего бетона, что обеспечивает дополнительную прочность.

Ориентировочная цена за кв. м

Какой фундамент дешевле: ленточный или плитный?

Тут ответ на вопрос однозначный: плитный фундамент – один из самых дорогостоящих типов основания, что вызвано высоким расходом бетона, арматуры и гидроизоляционных материалов.

Разные источники указывают различные суммы затрат, вызываемые необходимостью работы в несхожих условиях, поэтому однозначного ответа на вопрос, какова цена 1 кв. м плитного фундамента, не существует.

Используя выкладки разных организаций и сравнивая заявляемые ими значения, можно с более-менее приемлемой точностью обозначить границы расходов. Фундамент монолитная плита цена за 1м2 составит от 2 до 4 тыс. р./кв. м, но и эти цифры не следует принимать за окончательный вывод.

Разница в расстояниях для доставки, состояние участка и местные геологические условия могут существенно изменить суммы и сделать расходы как меньше, так и больше.

Какой фундамент дешевле: плита или ленточный? Первый будет в разы дороже из-за большего расхода материалов, причем практика показывает, что расчетные суммы расходов при выборе монолитного плитного основания надо увеличивать в 1,5–2 раза на покрытие непредвиденных и неучтенных затрат.

Рекомендации

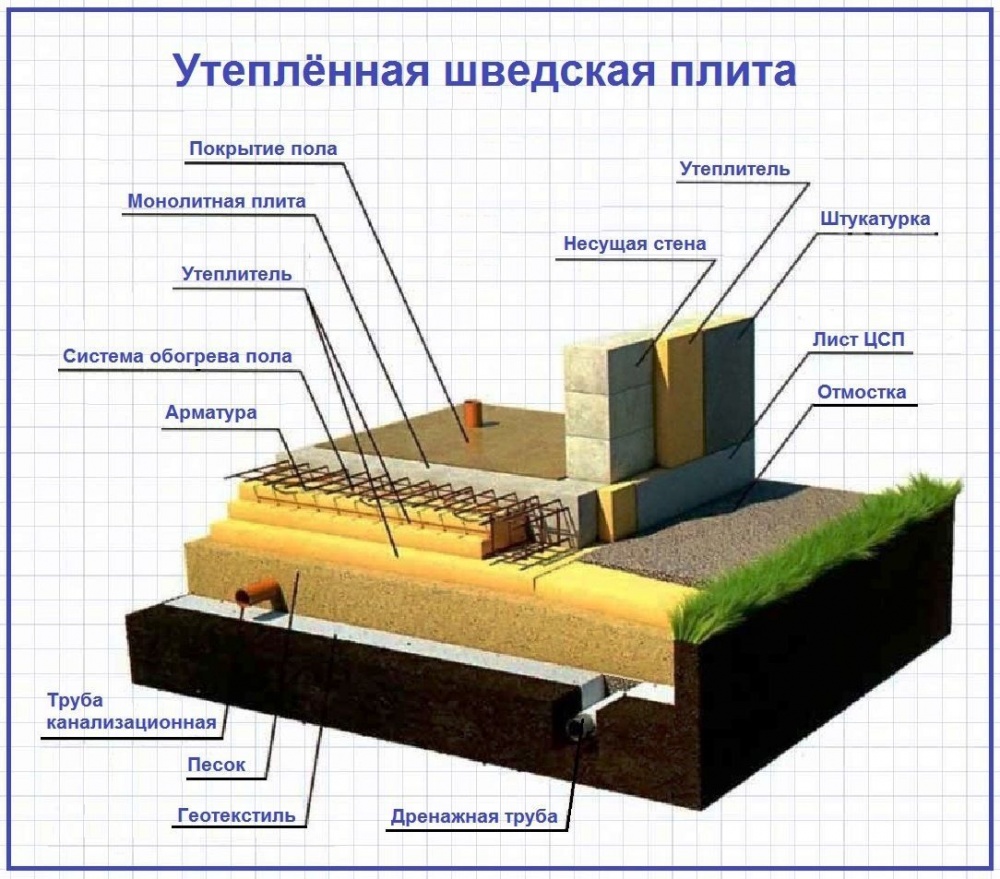

Плита монолитная из железобетона и шведская плита аналогичны по конструкции и назначению. Они обеспечивают устойчивость зданий на проблемных грунтах, и уменьшают потери тепла. Разобравшись, как правильно заливать фундамент, несложно сформировать основу для будущего здания. Повышенный запас прочности фундамента позволяет использовать для постройки дома кирпич, блоки из пористого бетона и другие материалы. Разобравшись, как отшлифовать бетон на поверхности плиты, можно сделать чистовой пол. Планируя постройку дома, также изучите, как сделать фундамент для забора.
