Столбчатый фундамент своими руками: пошаговая инструкция

Зачем нужна опалубка?

Главная задача опалубки – служить каркасом для будущего фундамента и не дать бетону растекаться, чтобы придать конструкции монолитность. Временная опалубка после затвердевания бетонной смеси полностью демонтируется, а постоянная служит частью конструкции.

Опалубка должна быть надежной, чтобы сохранять прочность фундамента будущего здания, правильно выверенной формы и хорошо закреплена в грунте. Чаще всего используют именно деревянную опалубку, из-за соотношения цены и КПД. Дерево доступно практически любому бюджету, просто монтируется и демонтируется, за счет чего вы можете сделать опалубку своими руками, и сэкономить на аренде. При возведении ответственных промышленных объектов обязывает в строительстве использовать металлические конструкции, а в условия низких температур и влажного климата отлично подходит пенополистирол.

Из чего можно сделать опалубку для фундамента

Начнем с того, что опалубка бывает двух типов: съемная и несъемная. Первый тип чаще всего используют в загородном строительстве и, собственно, назначение конструкции подразумевает временный характер ее использования. Съемная опалубка используется при возведении ленточного фундамента, когда по проекту надземная часть ленты играет роль цоколя постройки. В этом случае можно использовать самые разнообразные материалы, но большей популярностью по ряду причин пользуются деревянные доски и бруски. Несъемная опалубка чаще всего используется при возведении столбчатых (свайных) буронабивных фундаментов, где роль формообразующих элементов играет асбестоцементная труба или любой другой строительный материал. В этих случаях полость трубы заливается раствором, и форма навсегда остается неотъемлемой частью опоры. Впрочем, в последнее время все шире используется опалубка из пенополистирола при изготовлении ленточных монолитных оснований. В этом случае готовые элементы из этого материала не только позволяют придать бетону нужную форму, но и служат в качестве теплоизоляции.

Опалубку своими руками проще всего сделать из досок. Можно недорого приобрести доски второго сорта толщиной 40 мм и шириной 100 мм. При длине от 3 м и наличии брусков 40×40 мм – этого будет вполне достаточно для изготовления щитов и отдельных конструктивных элементов деревянной опалубки. Конечно, если есть желание и возможность, можно приобрести опалубку из пенополистирола или арендовать сборно-разборный стальной опалубочный комплект. Мы же остановимся на конструкции из древесины.

Этапы изготовления опалубки своими руками

Материал для опалубки, как правило, выбирают по усмотрению застройщика. В основном, щиты изготавливают из досок, толщиной примерно от 2 до 4 м. Но, кроме деревянных щитов, можно воспользоваться фанерой, металлическими листами. А можно выполнить основание для дома с помощью листов из пенополистирола, которые впоследствии не убираются и служат теплоизоляционным материалом.

Строительство опалубки своими руками нужно начинать поэтапно. Сначала необходимо очистить участок от строительного мусора, разровнять траншею, чтобы не было впадин и бугров. Затем сбиваются щиты из досок, размером в 2-3 метра и брусков. Бруски берутся шириной 4 на 4 см с заостренным с одной стороны концом. По длине они должны превышать ширину щита. Остроконечный запас бруска необходим для того, чтобы вбить готовый щит в дно траншеи. Каждый поперечный брусок прибивается через 1 метр.

Лицевая сторона опалубки должна быть ровной. Доски можно сбивать гвоздями или соединять саморезами. Главное, чтобы шляпки гвоздей оказались с внутренней стороны формы.

После того, как деревянная опалубка будет установлена, необходимо ее закрепить так, чтобы вливаемый бетон не разорвал конструкцию своей тяжестью. Для этого к щитам прибиваются деревянные хомуты. Длина такой вертикальной подпорки должна быть не менее ½ высоты щита. Хомуты прибиваются на середине сегмента между подкосами. В местах соединения щита и брусков устанавливаются, кроме хомутов, дополнительные подпорки (подкосы). Они, как и предыдущая опора, нужны для удержания всей конструкции от давления раствора на стенки опалубки.

Чтобы фундамент был ровным, без перекосов, деревянную форму для заливки устанавливают строго горизонтально и вертикально, исходя из проекта фундамента. Параметры проверяются нивелиром и отвесом. Внутренние, противоположные стороны стенок опалубки скрепляются распорками и фиксаторами в местах, где прибиты подкосы. Распорки делаются из крепкого бруса размером 5 на 5 см.

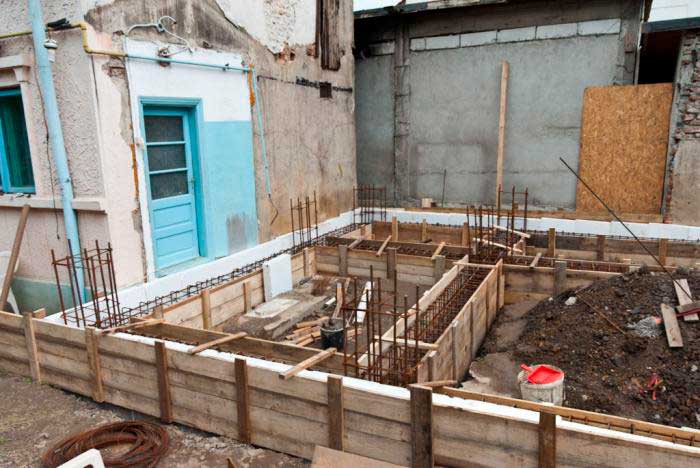

Конструкция опалубки для ленточного фундамента

Для устройства ленточного фундамента может быть использовано всего два вида опалубки – обычная и переставная. В том случае, если вы решили возвести жилой дом, стоит использовать первую разновидность. Возводя же какую-нибудь незначительную хозяйственную постройку, можно сэкономить время и материал, воспользовавшись переставной опалубкой.

Вот такие материалы нужно будет подготовить:

Также приготовьте молоток и лопату.

Изготовление опалубки под фундамент начинается со сборки щитов. Берется несколько досок и набивается на брус (щели не более 3мм). Гвозди забивают так, чтобы шляпки оказались в последующем внутри опалубки. После сборки свободными должны остаться по 20см бруса с обоих краев. Шаг между брусьями по длине – 70-100мм.

Итак, как делается надежная опалубка под фундамент? Установку щитов производят так:

• Свободный нижний конец каждого бруса опоры утапливают в грунт;
• Из бруса нарезают распорки одинаковой длины;
• Временно крепят щиты на длинные колья (можно из толстых веток) с внутренней и внешней стороны. Горизонтально по уровню устанавливают распорки;
• Вбивают на некотором расстоянии от щитов колья из бруса;
• Между щитами и вбитыми кольями устанавливают подкосы;
• Вытаскивают временные колья, выравнивая щиты по вертикали. Иногда для придания сооружению дополнительной жесткости используются специальные хомуты. Как именно их сделать смотрите на картинке ниже.

В том случае, если фундамент не слишком длинный, вместо хомутов можно применить проволочные скрутки. Верхние концы брусьев противоположных щитов обматывают проволокой, вставляют в нее металлический прут и начинают вращать его. В результате щиты стягиваются, плотнее прижимаясь к распоркам. При таком способе лучше дополнительно установить горизонтальные бруски по грунту между щитами и кольями.

Переставная опалубка под фундамент делается своими руками всего из двух щитов длиной 3-4м. Устанавливается она точно так же, как обычная. После заливки бетона выжидают сутки и переставляют щиты дальше по длине траншеи. При таком способе край получающихся отрезков бетонной ленты делают скошенным. В этом случае получится более прочная лента.

Совет: Для того, чтобы стенки фундамента получились более гладкими и вода из раствора не впитывалась в древесину, можно обтянуть щиты изнутри полиэтиленом.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Опалубка для плитного фундамента

Далее посмотрим, как поставить опалубку под плитный фундамент. Сбивается она также обычно из досок и бруса. Сначала в грунт забивают стойки, а затем оббивают их досками. Для устойчивости устраивают подкосы точно так же, как при устройстве опалубки для ленточного основания под дом. По углам щиты скрепляют уголком.

Важно: Опалубка как для плитного, так и для ленточного фундамента должна быть выше будущего цоколя примерно на 5см. При этом верх залитой бетонной ленты можно будет выровнять, без риска перелить смесь через края.

Возведение опалубки для столбчатого фундамента

В качестве опалубки под столбчатый фундамент часто используют асбоцементные трубы. Иногда ее делают и просто из рубероида. В последнем случае материал сворачивают в трубу и опускают в яму.

Для заливки части столба над грунтом используется и опалубка из досок. Делают ее также из небольших щитов, закрепленных подкосами или уголком.

Таким образом, ответ на вопрос о том, как поставить надежную опалубку под фундамент дома или какой-нибудь хозпостройки своими руками, зависит от типа бетонного основания. В любом случае сборка подобной конструкции ничего суперсложного собой не представляет.

Видео по теме «опалубка своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Готовим площадку под фундамент

Любое строительство начинается с подготовки площадки. Нужно убрать участок, выровнять его и разметить территорию. Проведение расчетов должно быть максимально точным, важно правильно выставить прямые углы. Еще сложнее разметить дуговые участки фундамента. Как правило, самостоятельно такие действия не проводят, а нанимают профессионалов. Далее вручную или экскаватором копается траншея. Второй способ, безусловно, более предпочтительный, но после него подравнять низ и края.

Следующий этап – гравийная подушка на дне траншеи. Как вариант – можно сделать слой щебня. Далее «подушку» тщательно трамбуют и укладывают на нее гидроизоляцию. Это может быть как специальный материал, так и цементно-песочная смесь.

Как сделать опалубку съемного типа

Чаще всего опалубка для фундамента делается из досок толщиной 3-4 см и шириной 15-20 см. Листовое железо, фанерные щиты или профнастил применяется реже. Специалисты не рекомендуют экономить на материале и брать хорошие доски, ведь они потом могут использоваться еще несколько раз. Некачественные элементы могут нарушить геометрию конструкции или для их скрепления будет затрачено больше времени и усилий.

Одна поверхность доски (соприкасающаяся с раствором) должна быть гладкой, это упростит ее снятие при демонтаже. Устанавливать опалубку нужно строго вертикально, используя отвес. Конструкция фиксируется распорками.

Глубина фундамента в средней полосе страны зависит от типа будущего строения на нем. Если это баня или хозяйственная постройка в 1 этаж, то не углубляться на полтора метра. В целом же существуют специальные формулы, по которым рассчитываются необходимые глубины. В них учитывают и степень промерзания грунта, и этажность постройки, и тип стеновых материалов.

Фиксировать опалубку можно по диагонали и по углам. На выходе должна получиться максимально прочная и устойчивая конструкция, которую не сможет «разорвать» залитый бетон. После монтажа дощатые стены покрывают ПВХ-пленкой и закрепляют эту гидроизоляцию степлером. Конструкция готова, остается поместить в ее каналы арматурную сетку, предварительно сваренную или связанную проволокой.

Заливают бетон слоями, следят, чтобы не образовались воздушные мешки. Для этого проводят постоянное протыкание бетона железным штырем. По инструкции желательно также провести трамбовку глубинным вибратором после заполнения опалубки. Такая процедура удаляет все мелкие воздушные пузыри и повышает прочность монолита после застывания. Важно накрывать каналы пленкой во время дождя и поливать водой в сильную жару. Полное затвердение фундамента происходит через 28 суток. Но снимать опалубку можно уже через 2 недели после заливки.

Преимущества съемной опалубки:

• несколько вариантов щитов;
• использование недорогих подручных материалов;
• общая дешевизна.

К недостаткам можно отнести:

• сложность сборки;
• возможные утечки раствора;
• многочисленные распорки и клинья;
• малая общая прочность конструкции.

Несъемная опалубка

Сделать несъемную форму для фундамента своими руками гораздо проще. Ведь опалубка в данном случае представляет собой легко собирающийся по схеме «конструктор для взрослых». Все детали и элементы нужно всего лишь скрепить и установить согласно инструкции.

Материал для плит несъемной опалубки:

• пенополистирол;
• фибролит (магнезит с древесной стружкой);
• смесь цемента и щепы.

В любом из указанных вариантов плиты служат тепло- и звукоизоляционным слоем.

Блоки опалубки соединяются между собой монолитными или съемными перемычками. Через них не протекает бетон. Второй ряд скрепляется с первым при помощи замков шип-паз. Отсутствуют любые подпирающие элементы. Производители постоянно совершенствуют конструкцию. Так, если раньше перемычки были пенополистирольные, и внутрь них могли проникать грызуны, то сейчас этот недостаток устранен. Проводится обязательное армирование прутьями диаметром 8 мм.

Заливка бетона в такой фундамент должна производиться слоями по 20 см с обязательным утрамбовыванием. Ни в коем случае нельзя лить раствор с высоты более 1,5 м, так как можно повредить опалубку.

Плюсы несъемной конструкции из пенополистирола:

• точная геометрия форм фундамента;
• меньший объем земляных работ;
• простая схема монтажа;
• устойчивость к гниению и коррозии;
• возможность прокладки труб и проводки внутри фундамента;
• долговечность.

К минусам следует отнести высокую цену, которую придется выложить за несъемную опалубку для монолитного фундамента или забора.

Подводя итоги, следует отметить неоспоримый факт: практически любая постройка требует наличия фундамента под ней. Следовательно, понадобится опалубка. В зависимости от финансовых возможностей хозяев участка, можно использовать дорогую несъемную или запастись собственным материалом, чтобы сделать конструкцию при потребности своими руками. Но, как вариант, есть возможность компромиссного решения: брать многоразовую опалубку в аренду по мере необходимости на ближайшей стройплощадке.

Особенности конструкции

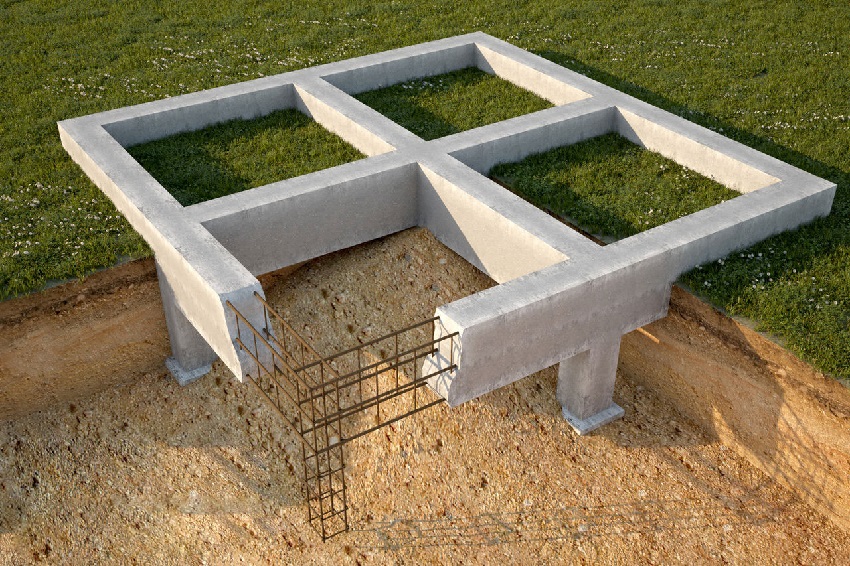

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Instagram betonnie_raboti_minsk Instagram betonnie_raboti_minsk

• Фундамент

  4 вида фундамента для строительства дома на склоне

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

• Глубина залегания фундамента и его армирования.
• Местоположение будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

• Приблизительный вес строения, включая вес его предполагаемого интерьера и обстановки.
• Общий вес собственно фундамента.
• Сезонная нагрузка (ветер и снежный покров).
• Разновидность грунта и его свойства.
• Уровень промерзания почвы и средняя температура в зимний сезон.
• Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, необходимые для устройства столбчатого фундамента:

• Минимальное количество столбов.
• Площадь сечения столбов и их размеры.
• Величина несущей способности столбов.

  Схема обустройства гидроизоляции из рулонных материалов для опорных столбов

Изготовление съемной опалубки под ленточный фундамент

Исходные данные: опалубка будет делаться съемного типа по всей высоте фундамента, материал изготовления – обрезные доски второго сорта толщиной 25 мм.

Доска обрезная II сорт

Одного универсального алгоритма изготовления опалубки нет, каждый мастер вносит свои изменения с учетом конкретного материала, характеристик фундамента и личных предпочтений. Мы расскажем только об одном из многих вариантов.

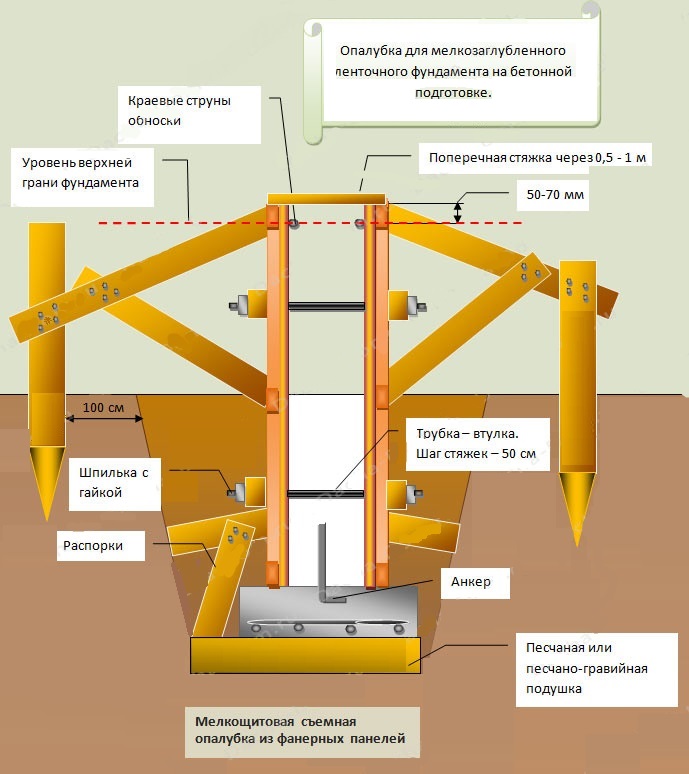

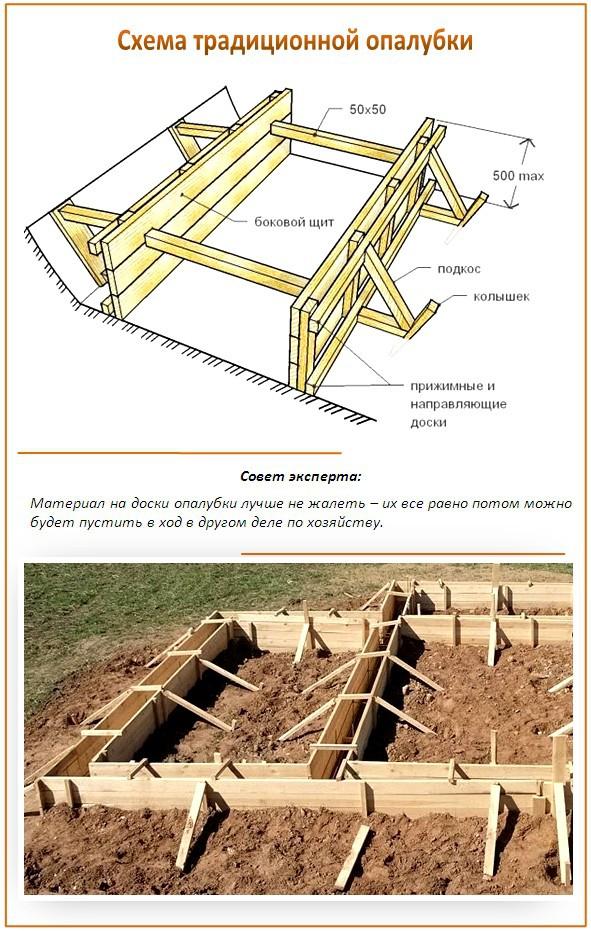

Схема щитов опалубки

Шаг 1. Подготовка щитов. Снимите размеры траншеи по длине и глубине. Щиты не делайте большими – будет очень трудно с ними работать, по длине они не должны превышать 3÷4 метра в зависимости от высоты. Щиты сколачивайте из обрезных досок, в качестве вертикальных стоек можно использовать те же доски или рейки. Если у вас рейки тонкие, то приколачивайте их ребром.

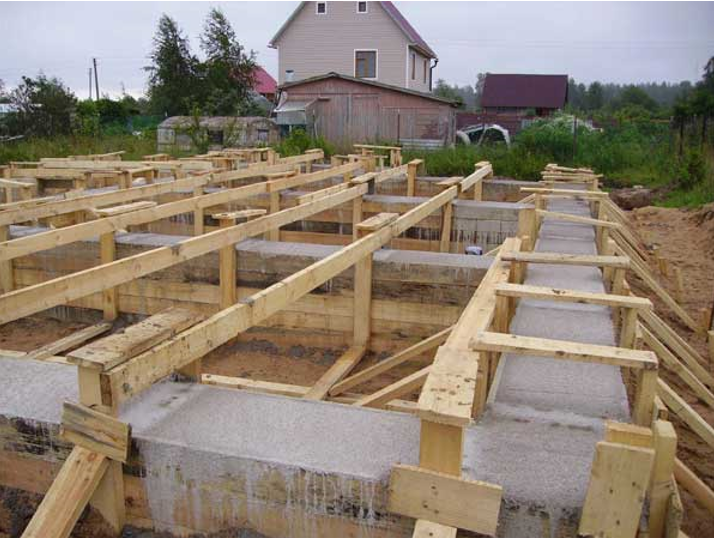

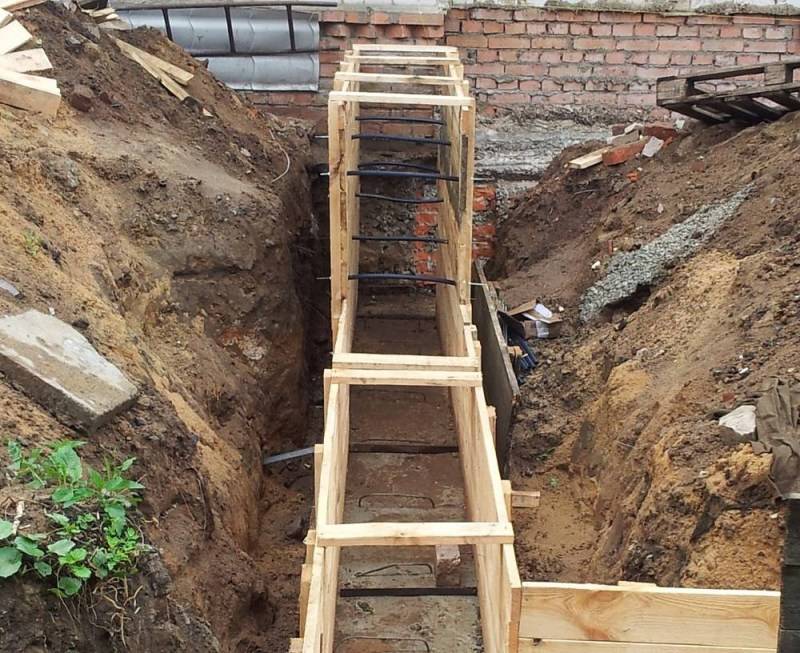

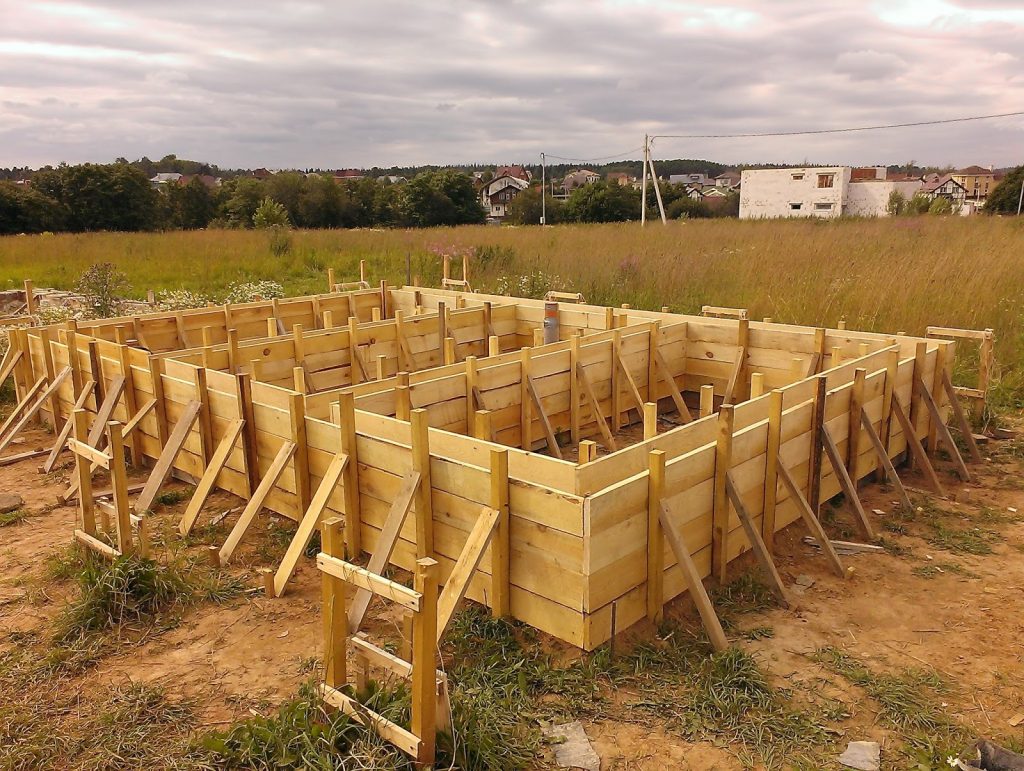

Деревянные опалубки для ленточных фундаментов

Практический совет. Никогда не пользуйтесь для сборки опалубки саморезами.

1. Во-первых, по времени это долго и для их ввинчивания нужно иметь специальный электрический инструмент.
2. Во-вторых, разбирать щиты на саморезах — одно мучение. Отверстия под звездочку забиваются землей или бетоном, «выковыривать» их оттуда работа очень неблагодарная и «нервная». Да и стоят саморезы значительно дороже гвоздей, а для опалубки их понадобится не один килограмм.
3. В-третьих, ни один элемент опалубки не работает на разрыв, все имеют нагрузку только на изгиб или сжатие. Гвозди в этом случае не вытаскиваются из досок, пользуйтесь ими спокойно. Кстати, необязательно брать длинные гвозди и потом с лицевой стороны щита загибать «по метру».

Шаг 2. Установка опалубки.

Осторожно опустите щиты в траншею. Заготовьте колышки для вбивания в землю и угловые подпорки. В нашем случае подпорки нужно делать с двух сторон примерно через каждые 50÷70 см.

Вбиваем клинья на нужную глубину

Чтобы нижняя часть щитов не двигалась во время крепления, зафиксируйте ее небольшими колышками или вставьте между противоположными щитами распорки соответствующей длины. Вынимать потом их не нужно, пусть остаются в бетоне.

Шаг 3. По углам траншеи вбейте колышки и натяните между ними веревку. Высота веревки должна быть большей, чем высота надземной части фундамента. Дело в том, что вам не удастся точно выставить опалубку по линии горизонта на заданной высоте, выравнивать ленту фундамента придется вручную после заливки.

Шаг 4. Под уровень или отвес вбейте колышки в дно траншеи, глубина вколачивания зависит от характеристик грунта, но в любом случае она должна исключать их горизонтальные подвижки.

Шаг 5. Выставьте один ряд щитов, временно прихватите их к вертикальным колышкам. Выставьте второй ряд и тоже прихватите его. Проверьте все разметки.

Шаг 6. Между щитами установите горизонтальные распорки. Это могут быть отрезки металлических прутков, деревянные рейки, пластиковые трубки и т. д. Расстояние между распорками около метра, на них не действует распирающее усилие бетона, они служат только для облегчения монтажа опалубки.

Шаг 7. Отмерьте нужную ширину опалубки в верхней части, соедините два ряда щитов между собой деревянными рейками по размеру. Это соединение будет предохранять опалубку от деформации во время заливки бетона. Расстояние между рейками примерно 50 сантиметров. Если у вас надземная часть боле 50 сантиметров, то нужно доски через две связать поволокой между собой для предупреждения вспучивания щитов под весом бетона. Проволока с внешних сторон фиксируется к вертикальным поперечинам, скручивается с небольшим натяжением – стенки цокольной части фундамента получатся ровными. Во время демонтажа опалубки проволока просто отрубается и остается в бетоне.

Шаг 8. По очереди ставьте подпорки щитов, в нижней части они должны упираться в колышки, в верхней части следует прибить к щиту небольшой отрезок доски для упора. Постоянно проверяйте положение щитов по веревке. Если вы правильно установили внутренние распорки опалубки, то она не будет изменять своего положения во время установки и фиксации. Если увидели ошибки – немедленно исправляйте их. Бывает, что некоторые колышки шатаются в земле – на них уже не нужно рассчитывать. Вбейте рядом новые и к ним фиксируйте наклонные распорки. На место стыка щитов нужно поставить доску и обязательно подпорку.

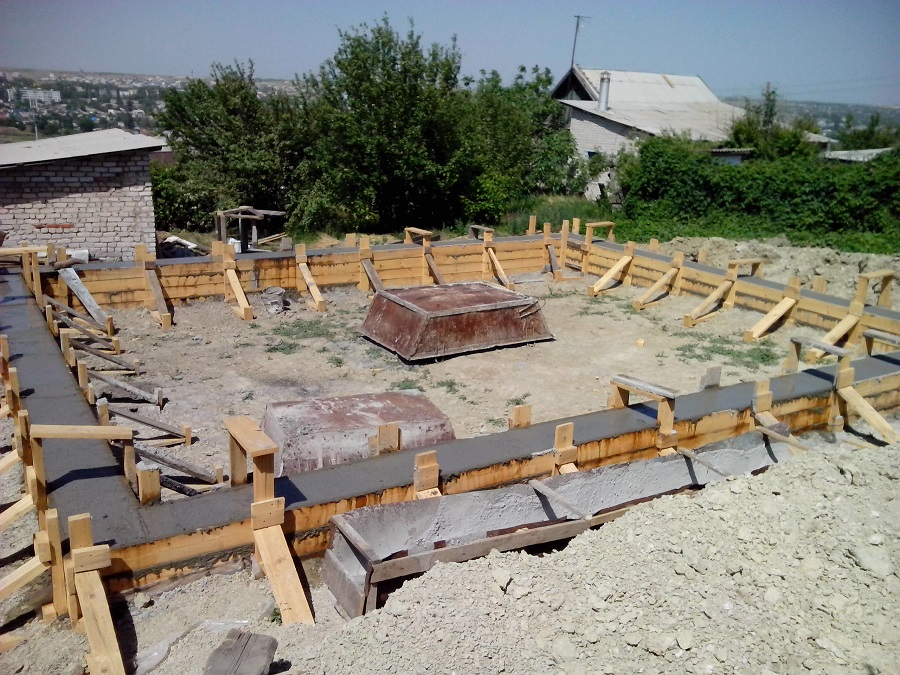

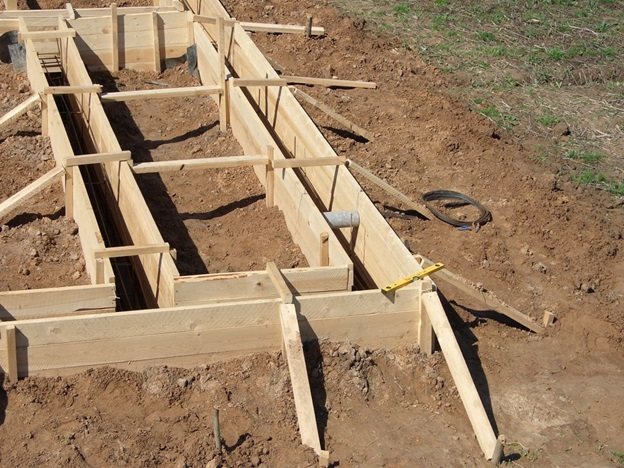

Опалубка

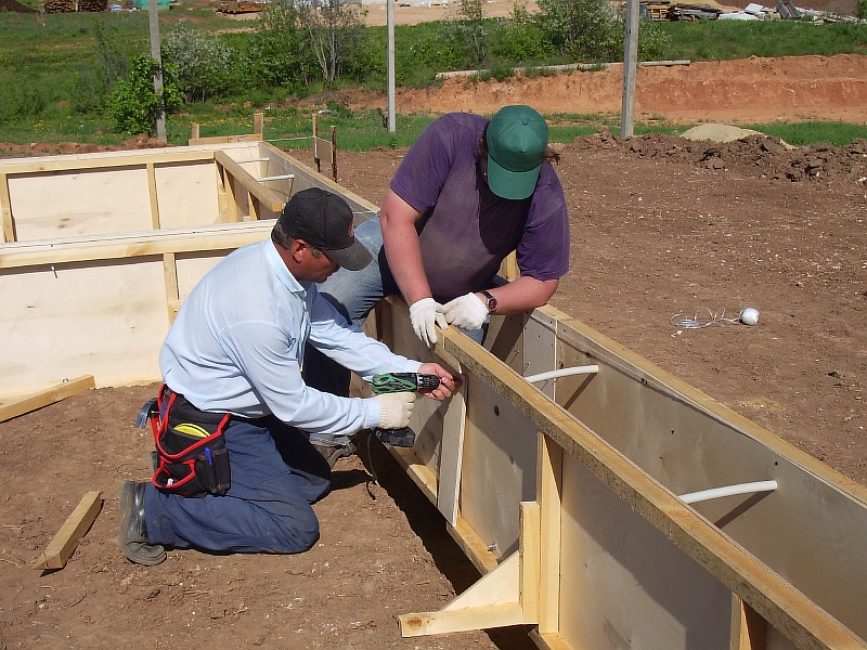

Шаг 9. В верхней части опалубки нужно вставить куски пластиковых труб для вентиляционных продухов и технологических отверстий в ленточном фундаменте. Нет под рукой труб – сделайте обыкновенные деревянные короба, потом они уберутся, а отверстия поправятся.

Шаг 10. Еще раз проверьте правильность положения и прочность фиксации опалубки фундамента, проблемные места нужно сразу исправлять. Опалубка должна стоять прочно, не должна шататься даже под большими усилиями.

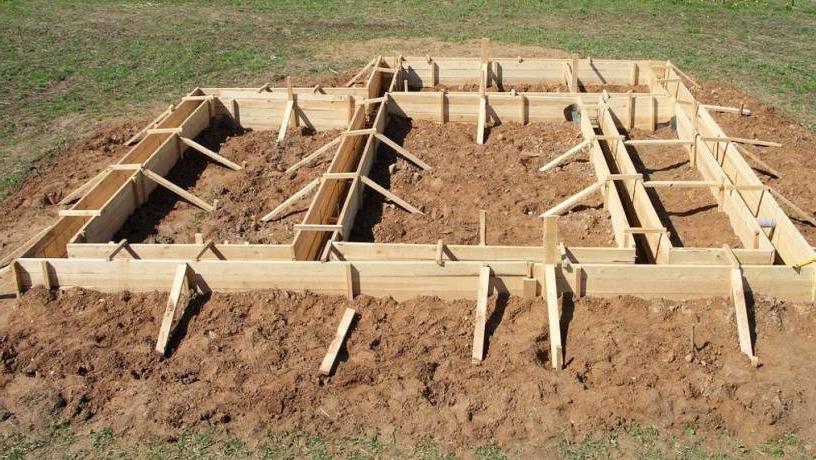

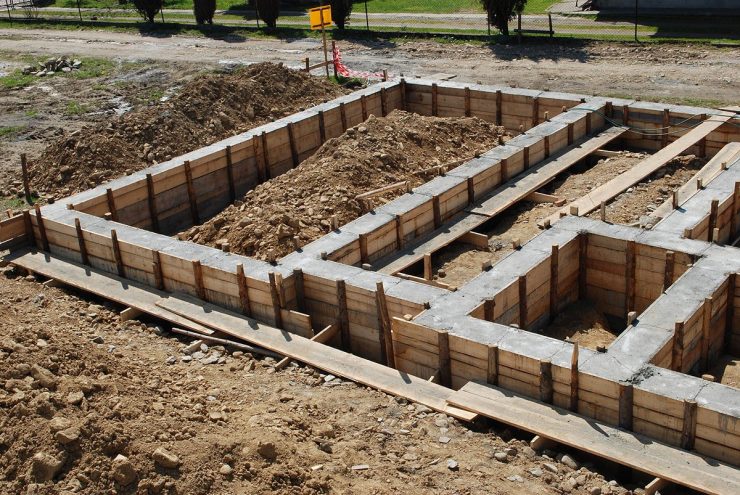

Опалубка для ленточного фундамента

Все, можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через две недели после заливки бетона. Если погода жаркая и сухая – бетон следует ежедневно обильно поливать водой. Дело в том, что прочность цемента зависит от влажности и времени высыхания бетона. Если вода быстро испаряется, то химические реакции не успеют закончиться, надежность фундаментной ленты значительно понизится.

Что касается опалубки для столбчатых фундаментов, то работы по ее изготовлению почти ничем не отличаются от вышеописанных. Нужно только размеры щитов сразу делать по размерам столбиков. Конечно, небольшая ширина и высота столбиков значительно упрощает технологию фиксации опалубки в нужном положении.

Опалубка для столбчатых фундаментов

Цоколь дома своими руками: подготовка поверхности, заливка и укладка цоколя

Цоколь – это неотъемлемая часть практически любого наземного здания. Наличие подножия дает возможность оградить стены от воздействия грунтовой влаги, дождя и снега – без него стены будут сильно сыреть, что в конечном итоге приведет к медленному ослаблению всей конструкции.

Также наличие цоколя делает здание визуально выше.

Наше восприятие устроено таким образом, что отсутствие подножия или его недостаточная высота делает постройку приземистой, независимо от высоты ее стен.

Также высота цоколя определяет количество полезной площади полуподвального помещения – чем выше он будет, тем соответственно вместительней будет подвальный этаж.

Несмотря на трудоемкость процедуры, при наличии желания вы вполне можете возвести цоколь своими руками.

В этой статье вам будет предоставлена пошаговая инструкция, в которой будут описаны все основные моменты формирования цокольной части здания.

Данная информация будет особенно полезна в том случае, если вы решили построить цокольный этаж своими руками, так как она полностью раскрывает начальный этап возведения подвального помещения.

Защитная функция подножия

• Цоколь
  • Подготовка поверхности
  • Заливка цоколя
  • Укладка цоколя
• Итог

Цоколь

Существует две основные разновидности цоколя – монолитный и сборный. Первый формируется посредством заливки бетонного раствора в опалубку, а второй собирается из отдельных элементов.

Следует отметить, что потенциал прочности монолитной конструкции в несколько раз выше, чем у сборного аналога. Однако собрать цоколь из отдельных элементов в некоторых случаях гораздо проще, нежели залить цельную ленту.

Подготовка поверхности

Вторичная заливка цоколя на уже готовую основу чаще всего осуществляется в том случае, если в качестве фундамента используется бетонная площадка-плита.

На ленточной основе данная технология практические не применяется, так как в данном случае рациональнее изначально произвести заливку цокольного фундамента, чтобы обе конструкции имели цельную структуру.

Если будущий цоколь будет заливаться, то неровности поверхности не играют особой роли и осуществлять какие-либо манипуляции нет необходимости. Если же подножие будет сборным – необходимо удалить сильно выпирающие элементы, которые не перекроются раствором для кладки.

Обратите внимание!Для формирования цоколя также используются железобетонные блоки, однако их применение подразумевает привлечение специализированной техники и в данной статье этот вариант рассматриваться не будет.

Заливка цоколя

• В первую очередь закладывается усилительный каркас, сваренный из арматурных прутьев – минимальное сечение прута должно быть не менее 1,2 см. Армировку располагают ровно посередине будущего цоколя;

• Выставляется опалубка. Она бывает двух видов – металлическая и деревянная. При наличии выбора – предпочтение следует отдать металлическим щитам, так как они имеют ребра жесткости, которые будут препятствовать выдавливаю и возникновению деформаций. Опалубка для цоколя своими руками может быть изготовлена только из дерева – самодельное изготовление является единственным преимуществом данного аналога;
• Опалубка фиксируется посредством клиньев и разно-уровневых распорок. С их помощью предотвращается выдавливание щитов в наружу. Крепления должны быть надежными и присутствовать в достаточном количестве;

Заливка цоколя своими руками в деревянную опалубку

• После установки опалубки осуществляется непосредственно заливка цоколя бетоном. В качестве раствора используется смесь цемента, песка и щебня в пропорции 1:3:4 исходя из массовой доли компонентов. Данное соотношение применимо только в том случае если используется цемент марки М400 – в остальных случаях долю цемента необходимо увеличить;

Укладка цоколя

В качестве материала для выкладки цоколя используются бетонные блоки различной конструкции, это могут быть как цельные, так и пустотелые аналоги. Кирпич для этой цели использовать нежелательно, так как он плохо переносит влагу, присутствие которой, в данном случае неизбежно.

Какие именно блоки выбрать, целиком зависит от ваших предпочтений и ситуации – цена пустотелых шлакоблоков на порядок ниже, в то время как цельные блоки обладают более высокой прочностью.

В качестве раствора для кладки используется смесь цемента и песка в пропорции 1:3 исходя из массы материалов. Песок необходимо в обязательном порядке просеять, чтобы исключить вхождение мелких камней и других посторонних элементов.

По консистенции готовая смесь должна напоминать густую, хорошо промешанную кашу.

• В первую очередь выкладывается первый ряд блоков – весь периметр должен представлять собой идеальный прямоугольник. В большинстве случаев плита или ленточный фундамент заливаются со строго выверенной диагональю, и производить какие-либо измерения нет необходимости;

Обратите внимание!Чтобы ряд получился максимально ровным, первыми выкладываются угловые блоки – между ними натягивается нить, которая будет служить ориентиром для расположения промежуточных элементов.

Выкладывание цоколя по нити

• Выкладываются углы – они должны быть идеально ровными по вертикали. В качестве ориентира используется отвес или строительный уровень. Углы кладутся по пирамидной системе – обязательным условием является расположение блоков в разбежку. Отсутствие связки между элементами, приведет к ослаблению конструкции;
• После того, как углы будут выложены, между ними натягивается нить, которая будет служить ориентиром для установки промежуточных блоков. Важно проследить за тем, чтобы блоки не задевали нить, иначе произойдет ее смещение, что в свою очередь повлечет за собой искривление линии в целом;

Монтаж подножия своими руками позволит вам сэкономить средства и самостоятельно осуществить строительство цокольного этажа. Более подробную информацию по данной теме вы можете получить посредством просмотра видео в этой статье. Успехов!

Несъемная опалубка

Из ее названия становиться ясно основное отличие. Несъемные опалубки после заливки бетона и его затвердевания не снимаются и остаются неотъемлемой частью конструкции. В качестве материала для такого решения используют различные теплоизоляционные материалы, достаточно прочные для того, чтобы выдержать давление бетона в момент заливки и с низкой теплопроводностью, чем дополняют монолитную бетонную конструкцию, которая достаточно легко пропускает тепло и холод. В итоге получается стена с несколькими слоями, в которых бетон отвечает за надежность и прочность конструкции, а теплоизоляционный материал удерживает тепло и не допускает проникновения холода вовнутрь конструкции. Также такой способ обеспечивает более надежную защиту бетона от влияния внешних факторов, таких как влага.

Кроме этого могут применяться различные готовые панели из облицовочного материала, которые формируют опалубку для стен. Они также остаются частью конструкции и обеспечивают надлежащий внешний вид результата.

Для формирования несъемной опалубки своими руками в частном строительстве интерес представляет именно вариант использования блоков из теплоизоляционных материалов.

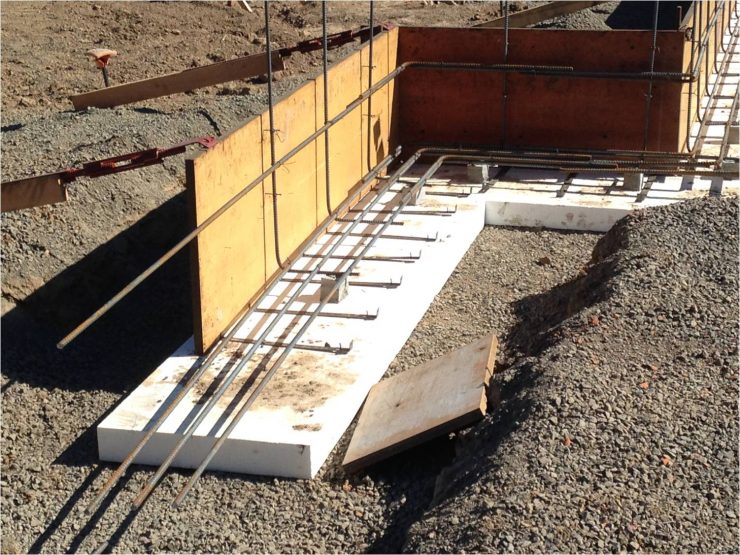

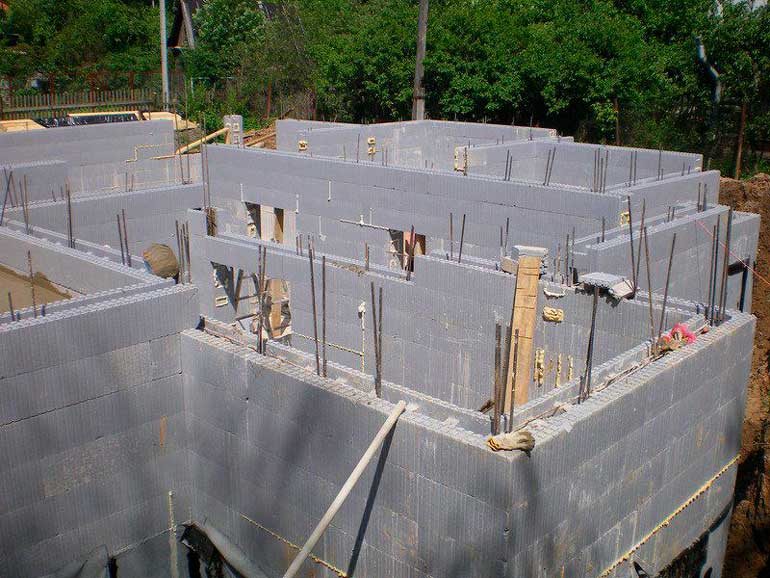

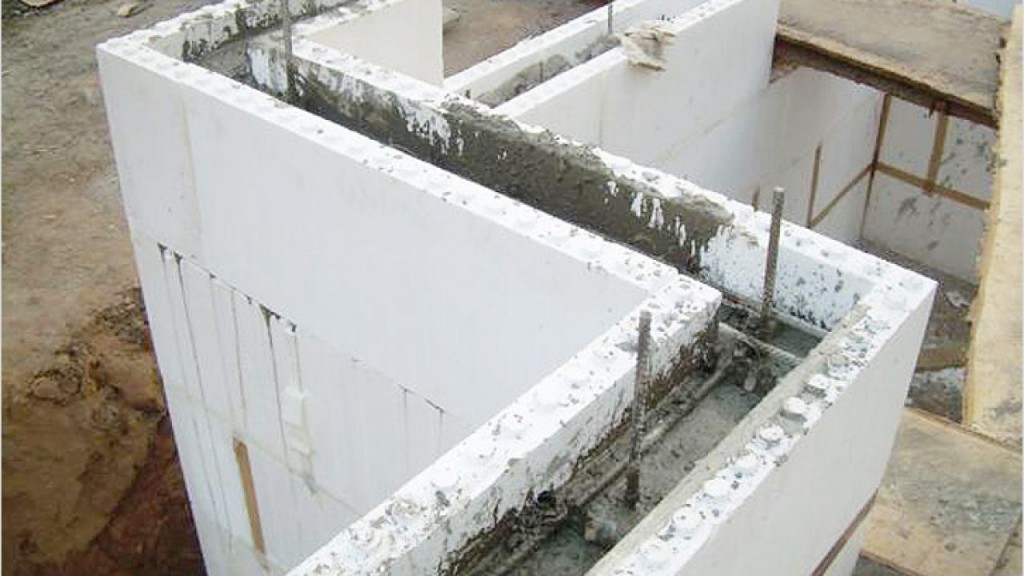

Пример несъемной опалубки

Из чего формируют несъемную опалубку?

В качестве материала для несъемной опалубки используются готовые блоки из пенополистирола или арболита.

Арболит – это материал, изготавливаемый путем смешивания деревянной щепы с цементным раствором и формирование их него специальных полых блоков.

Важно понимать: Пенополистирол – великолепный материал для утепления, однако он все же выделяет вредные вещества в процессе эксплуатации. Тем самым налагается ограничение, согласно которому не следует возводить опалубку из пенополистирола для жилых помещений. С этой задачей лучше справятся блоки из арболита.

Формирование несъемной конструкции

Процесс формирования стен и опалубки для заливки бетона с использованием несъемных конструкций достаточно прост. Для этого укладываются блоки пенополистирола или арболита в виде требуемой стены. Блоки соединяются друг с другом с помощью специальных замков, предусмотренных на них. Во многом процесс схож с сухой укладкой кирпичной стены, только без необходимой перевязки, то есть блоки размещаются ровными рядами один над другим.

Современные блоки для несъемной опалубки

Для качественной заливки и утрамбовки бетона блоки укладываются по несколько рядов, армируются и заливаются бетоном, который уплотняется и утрамбовывается. После этого приступают к укладке следующих нескольких рядов, и так далее.

В специальные пазы и непосредственно в пустоты блоков вставляется арматура, которая придаст всей конструкции дополнительной жесткости и предотвратит разрушение и растрескивание бетона. После этого останется лишь залить бетон.

Несъемная опалубка применяется для возведения стен для зданий с малой этажностью или для формирования стен в составе каркасных сооружений. В качестве материала для фундамента такой вариант подойдет лишь при малых результирующих нагрузках.

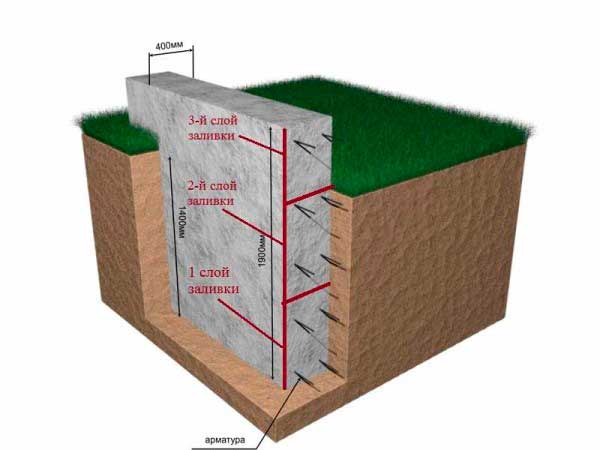

↑ Послойная заливка

В том случае, если фундамент планируется глубокий, то оптимальнее заливать бетон горизонтальными слоями. К примеру, глубина заложения 1,5 метра. Заливку бетонного раствора делят на два или три этапа. Если принято решение заливать в два этапа, то сооружают щиты, имеющие высоту от 85 до 90 см. Когда заливка фундамент разделена на три этапа, то опалубку изготавливают из щитов, размерами от 60 до 70 см.

План подготовки и заливка опалубочного сооружения:

• В подготовленные траншеи выставляется по периметру строения опалубка с двух сторон ленты. Арматурой её перевязывают по всей площади. Если высота фундамента 1,5 м, а щиты высотой 60 см, то они окажутся внутри траншеи.
• В установленную по описанным выше правилам монтажа конструкцию заливается бетонный раствор. Когда готовится бетон, то при интенсивном перемешивании (например, в бетономешалке) цементное молочко поднимется вверх. При застывании оно оказывается вверху, этот слой хрупкий и легко ломается.
• Через 7 часов слегка застывший верхний слой из цементного молочка надо мастерком снять по всей площади заливки.
• Образовавшийся новый слой будет с неровностями и шероховатостями. Именно такая поверхность будет идеальной для сцепки этого слоя с последующим слоем бетона.
• Если на улице хорошая погода (примерно +20°C), то через трое суток снимают опалубку. Вначале вынимают шпильки, затем снимают щиты. Вынимать трубки, в которые вставлялись шпильки, или нет – решать застройщику. Если они вынимаются, пустоту заливают цементным раствором.
• Щиты очищают от остатков застывшего раствора и монтируют выше.
• Опалубку заливают бетоном. Через 7-8 часов снимают верхний слой цементного молочка. И заливка бетона дальше выполняется до той высоты, которая соответствует запланированной высоте фундамента.

Когда устанавливаются щиты на первый слой залитого фундамента, они частично находят на залитый ярус, и охватывают ленту с двух сторон. Нижний ряд шпилек в этом случае служит упором и стопором. Чтобы было удобно, при установке опалубки шпильки ставят от нижнего края щитов на одном уровне.

Послойная заливка выполняется быстрее, да и затрат на опалубку значительно меньше. Шпильки нарезаны, арматура связана, раскосы и упоры готовы. Надо только нарезать новые трубки под шпильки и заново установить распорки и упоры.

Мнения о послойном ленточном фундаменте разнятся. Почему всё-таки такой способ не влияет на прочность бетонного раствора? Потому что при расчётах никто не учитывает показатели прочности бетона, они находятся «про запас».

Важно! Выливая бетон в опалубку горизонтальными слоями, надо понимать, что этот способ подразумевает первый ярус заливки по всему периметру ленты. То есть опалубка будет установлена не частично, а по всей площади будущей постройки.

В длину при горизонтальной послойной заливке разрывов нет. И нагрузка на ленточное основание равномерно распределится вдоль ленты. Поэтому такой фундамент прослужит долго.

Рассмотрим и вертикальную заливку. Для этого фундамент по периметру разделяют на несколько частей, но стыки смещают на некоторое расстояние.

В одной из частей монтируют щиты с «заглушками». Их устанавливают там, где заканчивается эта часть опалубки. Внутри сооружения вяжется арматура. Необходимо, чтобы прутья арматуры выходили за размеры щитов. Длину их выхода рассчитывают так. Например, диаметр прута 11 мм. Тогда эту величину (и любую другую) умножаем на 50. Получаем, что за пределы опалубки арматура должна выходить на расстояние: 11 мм x 50 = 550 мм.

Важно! Разбивая общий фундамент на части, следят, чтобы выступающие прутья арматуры располагались на разном уровне.

В собранную на высоту будущего фундамента опалубку заливают бетонный раствор. Через 7 часов снимают верхний слой мастерком, но уже по вертикали. Поверхность после процедуры должна оказаться шершавой, с появившимися камешками щебня. Для последующей вертикальной заливки это послужит хорошей сцепкой для нового раствора и застывшего слоя бетона.

И ещё одно ноу-хау. Как хорошо бы вы ни зачищали после раствора доски или фанеру щита, поверхность остаётся шершавой. Шлифовать и зачищать до гладкости невероятно сложно и долго. Поэтому такой вот лайфхак от профессионалов. Щиты, их «лицо» обтягивают полиэтиленовой плёнкой. Закрепляют её степлером. Даже когда плёнка повредится и нужна её замена, стоимость полиэтилена по сравнению с усилиями по очистке щитов покажется копейками.

Укрытая плёнкой опалубка придаст фундаменту ровненькую поверхность. И последующие работы по тепло и гидро изоляции намного упростятся.

↑ Сколько ждать, чтобы разобрать сооружение

Если погода после заливки простояла хорошая, то фундаменту потребуется около 4 недель на застывание. Столько времени нужно при возведении тяжеловесных построек. А вот при строительстве дачного домика достаточно и 20 дней, чтобы дать раствору возможность застыть. По истечении трёх недель строительные работы можно продолжить.

Сняв щиты, возможно, останутся зазоры. Их засыпают грунтом либо заливают бетонным раствором. Сами щиты очищают от остатков приставшего бетона, при необходимости просушивают и убирают в сухое место. После этого можно наслаждаться полученным результатом и приступать к следующему этапу строительства.

Рекомендуем изучить: поэтапная постройка шатра для дачи — просто и понятно

Самостоятельный расчет опалубочной конструкции

Чтобы рассчитать самому количество требуемого материала, приведем пример, стандартной деревянной опалубки предназначенной для фундамента. Готовые деревянные заготовки имеют такие размеры – 6 м длина, 15 см ширина и толщина от 2, 5 см.

Чтобы сделать грамотный расчет следует разделить периметр будущей опалубки на длину применяемой доски. Высота фундамента делится на размер ширины доски. Далее значения следует перемножить и получить нужное количество стройматериала. На 1 м3 понадобится от 45 до 60 шт., количество будет зависеть от ширины применяемых досок.

Перед тем как ставить опалубку следует добавить в пункт с расходами приобретение бруса для крепежа основных частей и распорок для усиления опалубочной конструкции. В различных вариантах дополнительная статья расходов составляет до половины стоимости основного материала.

Также потребуется дополнительные средства для покупки арматуры, инструмента и крепежей. Специалисты рекомендую использовать съемную опалубку, которую берут в аренду. Мелкощитовая опалубка состоит из набора элементов небольшого размера масса, которых составляет до 50 кг, что позволяет легко собрать и разобрать систему. Такой вариант будет дешевле, чем самостоятельный монтаж.

Особенности возведения щитовой для изгороди на склоне

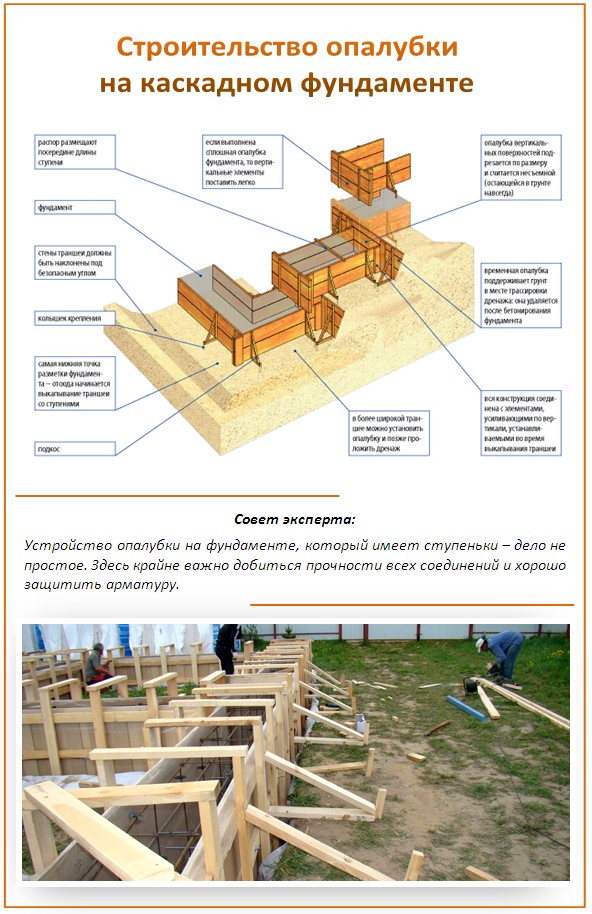

Если участок находится на склоне, то опалубочная система создается по особой технологии. Основание в этом случае делается ступенчатым. Оно будет состоять из одинаковых элементов, которые размещаются на разных уровнях в форме ступеней.

Схема установки столбов на участке с уклоном

Траншеи нужно при этом вырыть сверху вниз. Делается это вдоль склона. Бетонный раствор следует залить по такой же схеме. Процесс заливки начинается с верхних ступеней. Также необходимо следить, чтобы торцы у них были закрыты.

Опалубку под забор делают таким образом, чтобы основание получилось прочное и надежное. Нужно грамотно подобрать материал для ее создания. Для этого стоит воспользоваться рекомендациями специалистов, имеющих опыт в данном деле.

Схема размещения оснований с различным скосом

Если все будет сделано согласно технологии, то срок эксплуатации у ограждения будет длительным. Предпочтительно выбирать съемную конструкцию, тогда ее можно будет использовать повторно для создания основания для какой-нибудь хозяйственной постройки.

Технология строительства фундамента своими руками

Рассмотрим пошаговую инструкцию, которая поможет вам уложить фундамент.

Подготовка котлована

Глубина котлована зависит от плотности грунтовых пород:

1. Если земля очень плотная, то оптимальной будет глубина 50 см.
2. Если на участке преобладает торф, то лучше заглубить основание на 1 м.

Дно котлована выравнивается по горизонту. Если в процессе его подготовки в некоторых местах образовались ямы, то засыпать их землей нельзя, только песком. В противном случае плитный фундамент для дома может дать усадку.

Подложка

На этом этапе необходимо подготовить подушку под плитный фундамент. Для этого:

1. На дно котлована засыпьте промытый песок без примесей.
2. Утрамбуйте песчаный слой. Если котлован очень глубокий, то трамбовку необходимо производить послойно.

1. Если вы планируете провести коммуникации, то укладывать канализацию и водопровод нужно уже на этом этапе (газ и электричество можно провести потом).
2. Уложите гравийную подушку и утрамбуйте ее. Следите, чтобы щебень был распределен равномерно и строго горизонтально, лучше использовать для этого гидроуровень.
3. Поверх подушки расстелите геотекстиль.

Опалубка и утепление

Чтобы подготовить опалубку для плитного фундамента, учтите следующие нюансы:

1. Опалубка выставляется по периметру дома, а не по разметке «с запасом» в 1 м.
2. Для конструкции используйте доски на 50 мм.
3. Выставляется опалубка по высоте, которая будет равна толщине монолитной плиты. Чтобы выровнять ее по горизонтали, используйте шнуры и уровень. Если вы этого не сделаете, то перед тем, как сделать стяжку, вам придется выставлять метки по самой опалубке (при такой разметке легко можно допустить ошибку).
4. После этого выполните гидроизоляцию плитного фундамента. Для этого уложите на доски опалубки материал внахлест.
5. Также на этом этапе, под гидроизоляцию можно уложить дополнительный слой утеплителя. Для этого лучше всего использовать ЭППС высокой прочности.

Следующий этап – утепление плитного фундамента осуществляется с помощью листового материала (например, пенополистирола XPS), который нужно уложить в два слоя. Высота обоих слоев утеплителя должна составлять порядка 20 см. Укладывать материал нужно вплотную.

Армирование и заливка

Для выполнения армирования, вам поможет следующая пошаговая инструкция:

1. Вязать армокаркас нужно в два ряда с шагом 20-25 см. Нижнюю решетку уложите на специальные фиксаторы, таким образом, чтобы между слоем гидроизоляции и металлическими прутами было расстояние в 5-7 см.
2. Второй ряд арматуры (верхний) укладывается таким образом, чтобы после того, как вы зальете бетон, решетка «скрылась» в цементе на 5 см, но не меньше.
3. Оба слоя арматуры связывайте вертикальными стоками, которые нужно изготовить из таких же прутков.

После этого выполняется заливка бетонного раствора. Лучше всего использовать для этого марку состава М 300.

Залить раствор нужно за один день – чем короче будут промежутки между порциями бетона, тем прочнее и надежнее получится основание.

Залитый фундамент остается только выровнять правилом и дождаться пока основание высохнет (28 суток для полного застывания). Лучше всего, если на улице будет стоять теплая погода, а влажность будет составлять порядка 80%. Также рекомендуется накрыть основание полиэтиленом и ежедневно смачивать бетонную массу водой из распылителя.

Виды несъемной опалубки

• Блочная

Выпускается блоками из вспененного полистирола, толщина которых равняется пяти сантиметрам. Соединение происходит с помощью перемычек и замковых пазов по принципу «лего». Требует декоративной облицовки.

• «Пластбау-3»

Блоки из пенополистирола с арматурным каркасом, что позволяет не проводить армирование траншеи.

• Декоративная

Представляет собой разборные коробчатые элементы, не требующие внешней отделки. При монтаже обязательно наличие утеплителя и арматурной сетки.

• Армированная

Плиты из пенополистирола с арматурной сеткой. Бетон наносится только по обоим бокам конструкции при помощи специального разбрызгивателя. Наглядная структура такой облицовки: бетон-пенополистирол-бетон.

• Деревобетонная

Блоки, состоящие из смеси переработанной древесины с бетоном. Требуется внешняя декоративная облицовка.

• Стекломагнезитовая

Имеет металлический каркас, покрытый стекломагнезитовым материалом. Также требует облицовки, как с внешней, так и с внутренней стороны.

Сборка блоков опалубки из ОСП и их соединение в единую конструкцию

Сборка опалубки из ОСБ Технология изготовления блока опалубки своими руками довольно несложная. Она требует от работника только начальных навыков работы с деревообрабатывающими инструментами. Последовательность работ следующая:

1. Из стандартных плит нарезаются листы расчетных размеров.
2. Кладутся друг на друга два листа и в них высверливаются отверстия под стягивающие шпильки.
3. К плитам ОСП с внешних сторон саморезами прикручиваются деревянные бруски по периметру вдоль листов и поперек листов для создания дополнительных ребер жесткости.
4. Соединяются две подготовленные плиты с помощью шпилек, которые пропускаются между плитами через соответствующие отрезки из пластиковых трубок.
5. Угловые блоки будут отличаться от обычных, потому что в них лицевые листы будут длиннее листов внутренней стороны.

После опускания блоков в канавы для ленточного фундамента производится их последовательное соединение в единую конструкцию.

Особое внимание следует обратить на надежность соединений плит ОСП на углах конструкции железными уголками.

В этих местах обычно создается во время заливки наибольшее давление бетонной смесью на конструкцию опалубки.

Заливка бетона в ленту

Потом вся конструкция крепится к земле с помощью вбивания колышек из арматуры в грунт так, чтобы опалубка не играла из стороны в сторону при заливании бутобетонного раствора. В завершение посредством фанеры и пергамина заделываются щели, которые могут образоваться в местах соединений плит ОСП. Пергамин и фанера к конструкции опалубки достаточно прикрепить с помощью саморезов.

Бетон желательно заливать равномерно по периметру большими порциями, поэтому первоначальное давление на опалубку, пока раствор «не схватится», будет создаваться большое. Во избежание разрушения конструкции во время заливки фундамента, нужно обязательно подкладывать под гайки на шпильках, которые соединяют противоположные плиты ОСП, шайбы достаточной величины.

Если основание дома имеет высокую цокольную часть, то при строительстве опалубки с ОСБ выше уровня грунта необходимо своими руками создавать дополнительные ребра жесткости. Откосы с деревянных брусьев, дополнительно укрепляющие пластичные плиты ОСП через каждые 0.5 – 0.7 метров, помогут избежать деформации правильной геометрии фундамента во время его заливки.

Неизменным достоинством разборных конструкций с плит ОСБ является то, что их материал можно повторно и многократно использовать.

Приобретая плиты ОСП для создания фундаментной опалубки, нужно знать, что этот материал производится толщиной от 9 до 38 мм четырех видов:

• Плита ОСБ толщиной 12 мм для эксплуатации в среде с пониженной влажностью (OSB-1);

• для эксплуатации в сухих помещениях (OSB-2);
• для создания конструкций, эксплуатируемых в средах с повышенной влажностью (OSB-3);
• для создания несущих конструкций, которые эксплуатируются длительное время в средах с повышенной влажностью (OSB-4).

На практике люди, строящие дома своими руками, для строительства опалубки под заливку ленточного фундамента шириной до 30 см обычно выбираются плиты ОСБ-3 толщиной в 12-16 мм. Для заливки более массивных оснований домов этот материал используется довольно редко.

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

Опалубка для фундамента своими руками

Заливка фундамента осуществляется в предварительно обустроенную опалубку. Эта конструкция должна быть смонтирована с соблюдением ряда установленных правил и норм. Ознакомьтесь с особенностями существующих разновидностей опалубок, порядком их расчета, инструкциями по возведению наиболее распространенных конструкций и приступайте к работе.

Опалубка для фундамента своими руками

Разумеется, перед возведением опалубки необходимо определиться с видом фундамента, который Вы будете возводить. Рекомендуем почитать следующие материалы на нашем портале:

Как сделать ленточный фундамент своими руками — первым делом предлагаем Вам ознакомиться с пошаговой технологией возведения ленточного фундамента. В которой в том числе рассказывается про методику возведения опалубки из дерева.

Кроме ленточного фундамента рекомендуем ознакомиться с материалом по возведению столбчатого фундамента своими руками, т.к. это достаточно популярная разновидность фундамента в России.
