Как определить расстояние между сваями фундамента

Винтовой фундамент для бани: технология строительства

• Ошибки при строительстве
• Для оборудования парной из дерева, газобетона, пеноблоков или СИП-панелей на ненадежной, рыхлой почве с высоким уровнем грунтовых вод чаще всего используют винтовой фундамент. Он состоит из вкрученных в землю цельнометаллических труб с наконечниками (лопастями). Такую конструкцию довольно легко «вкрутить» в грунт, не разрыхляя его. При правильном обустройстве фундамента одна труба выдерживает до 25-ти тонн. В зависимости от типа бани и ее размеров, подбираются сваи подходящей длины и диаметра.

Особенности винтового фундамента для бани

• Скорость установочных работ.
• Простой монтаж на любом рельефе без привлечения строительной техники.
• Высокая несущая способность.
• Устойчивость к выдавливанию при промерзании грунта.
• Возможность пристройки других сооружений.
• Высокий показатель сейсмоустойчивости.
• Не нуждается в гидроизоляции и может использоваться повторно.

1. Срок службы меньше, чем у бетонного, вследствие коррозионных процессов.
2. Промерзание канализационных систем в холодное время года.
3. Антикоррозионное покрытие при вкручивании может повредиться.

Подготовительные работы перед монтажом винтовых свай

Технология обустройства фундамента на винтовых сваях для бани

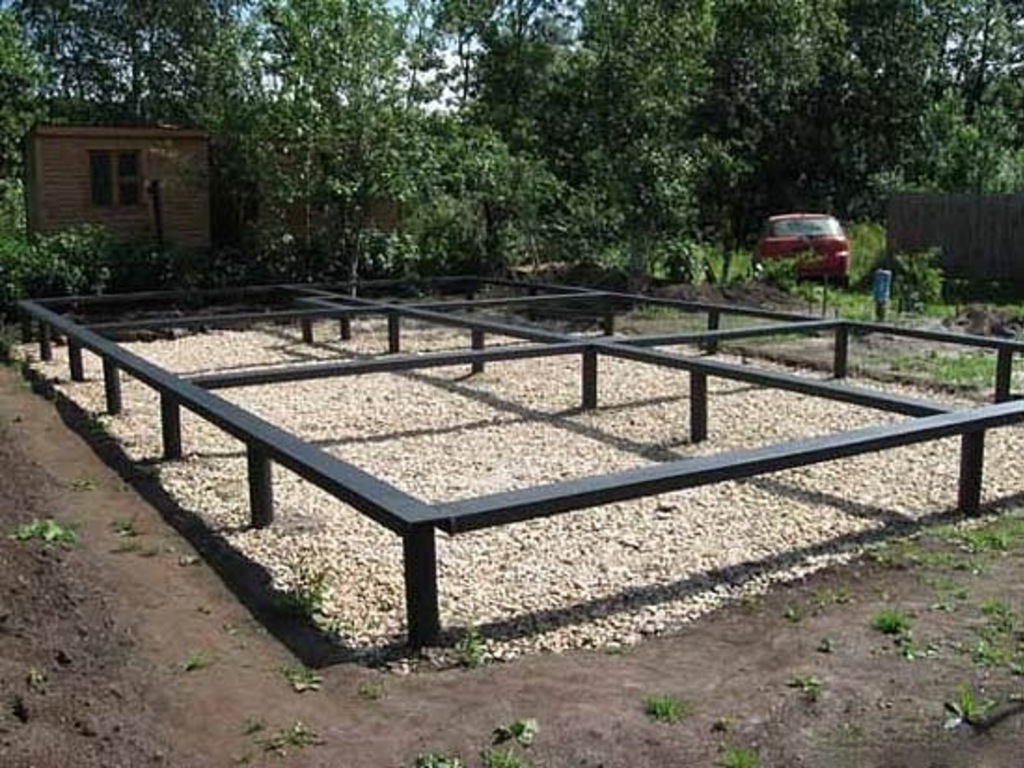

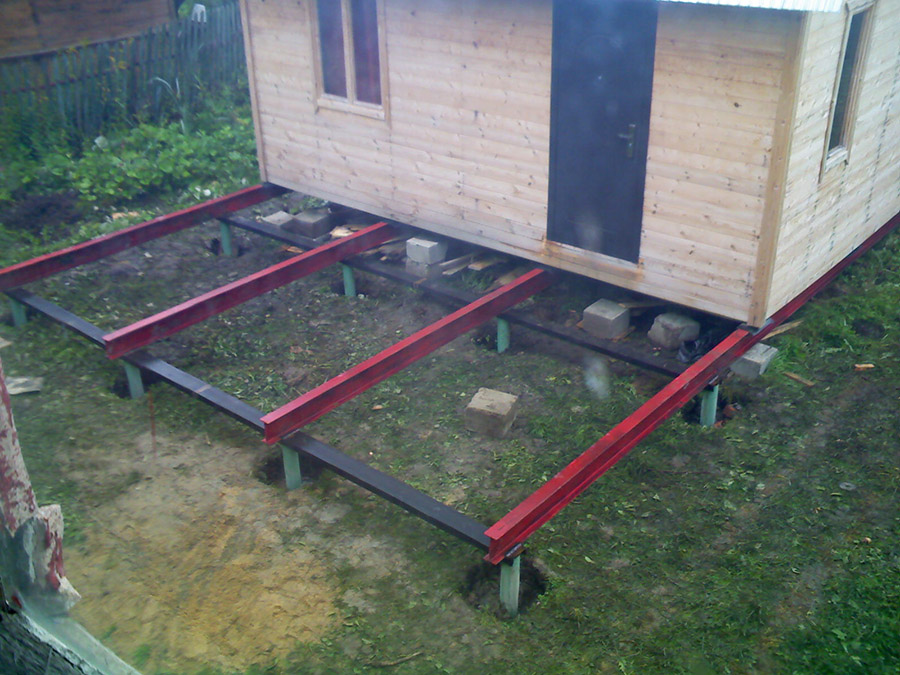

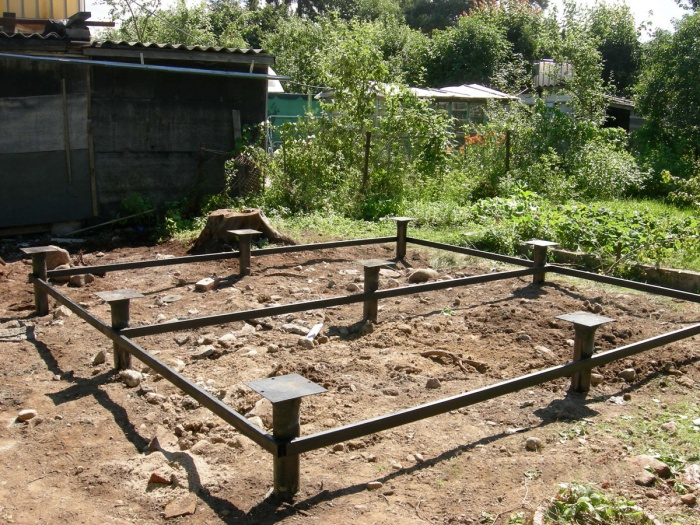

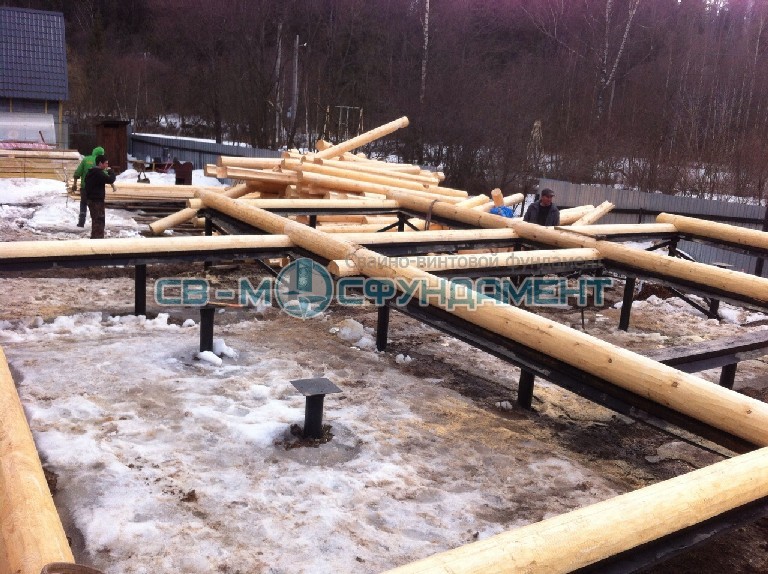

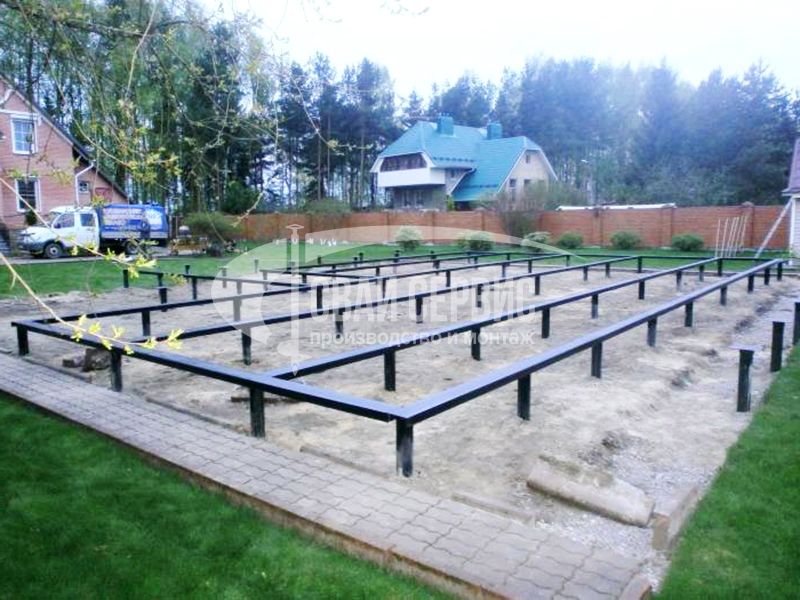

Монтаж винтового фундамента для бани с металлической обвязкой

1. Монтируем трубу в угловом углублении, прикрепляем магнитный уровень и вставляем лом в установочное отверстие. Лом берем в виде трубы квадратной формы. В итоге получится своеобразный рычаг, с помощью которого будем ввинчивать сваю.
2. Углубляем трубу в почву на 35-40 см и проверяем ее положение при помощи магнитного уровня. Все неровности исправляем сразу, поскольку в дальнейшем это будет сложнее сделать.
3. Вкручиваем оставшиеся три угловые сваи на такую же глубину.
4. Устанавливаем их на одинаковой проектной высоте. Ее можно отрегулировать, используя водяной уровень.
5. По такой аналогии монтируем промежуточные трубы.
6. Наращиваем рычаги до трехметровой отметки и прокручиваем до полной установки, согласно проекту. На этом этапе бур должен упереться в твердый слой. Если этого не происходит, то к верху трубы нужно приварить в одну линию еще одну сваю (без винтового отрезка).
7. Грунтуем сварочные швы и прокрашиваем двумя слоями эмали.
8. Продолжаем ввинчивать до конца.
9. Выравниваем положение свай водяным уровнем. Для подгона промежуточных труб можно использовать болгарку.
10. Делаем засыпку из песка и цемента в равных частях. Чтобы рассчитать необходимую массу материалов, умножаем количество свай на 35 (именно столько килограмм понадобится для каждой трубы).
11. Засыпаем смесь и приступаем к заливке бетона. Этот процесс необходим, чтобы полностью выгнать из свай воздух и уменьшить коррозию металла. Также бетонирование предотвратит попадание воды, которая при замерзании может выдавливать трубы.
12. Монтируем на торцевой части выступающей трубы оголовок, сделанный из трубы с меньшим внутренним диаметром, чем наружный диаметр сваи.
13. Изготавливаем монтажную площадку оголовка из пластины 25 см2 и шириной 1 см.
14. Устанавливаем изделия в одной плоскости и проверяем их ровность гидроуровнем.
15. Обвариваем элементы оголовков.
16. Грунтуем швы сварки и прокрашиваем их эмалью в два слоя или эпоксидным составом.
17. Делаем основание для будущих стен и перегородок бани — обвязку, обеспечивающую распределение нагрузок по сваям. Для этого используем швеллеры или двутавровые балки.
18. Металлическую конструкцию окрашиваем суриком.

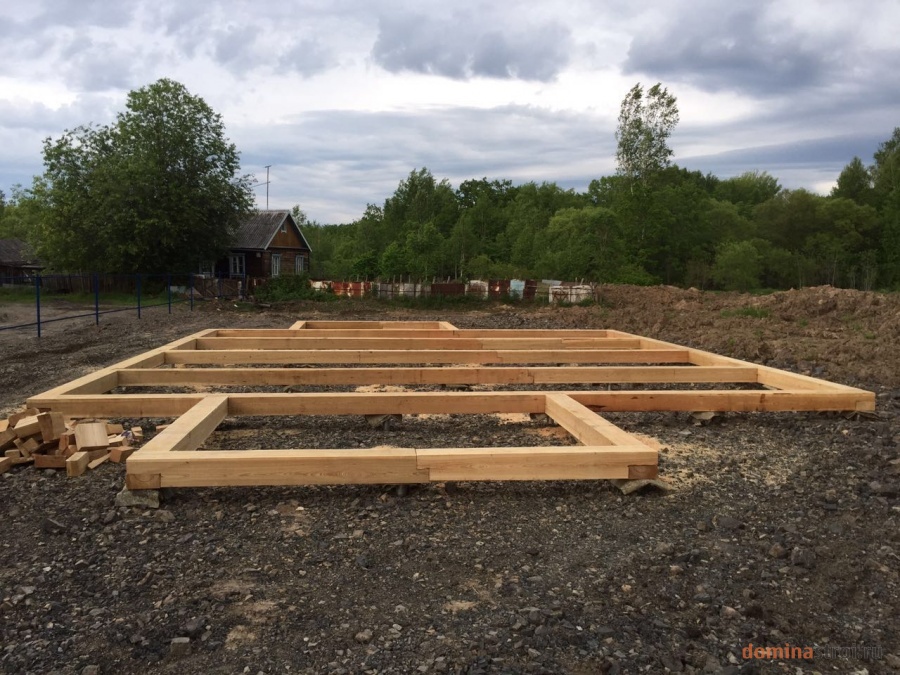

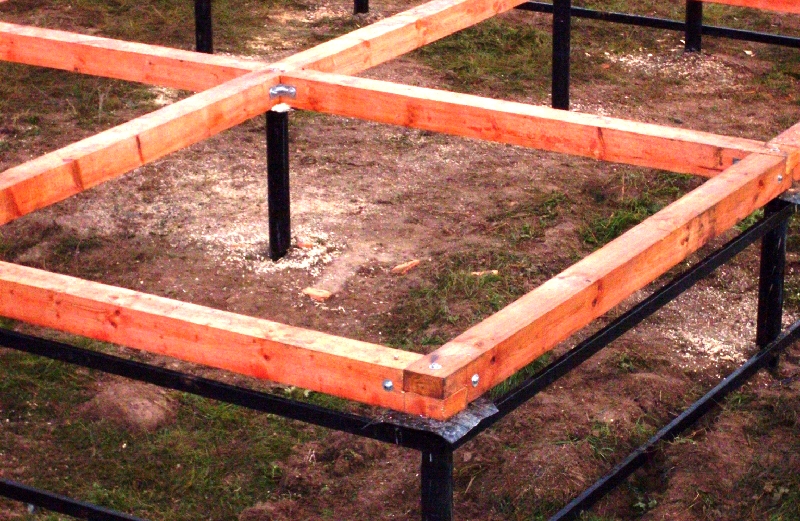

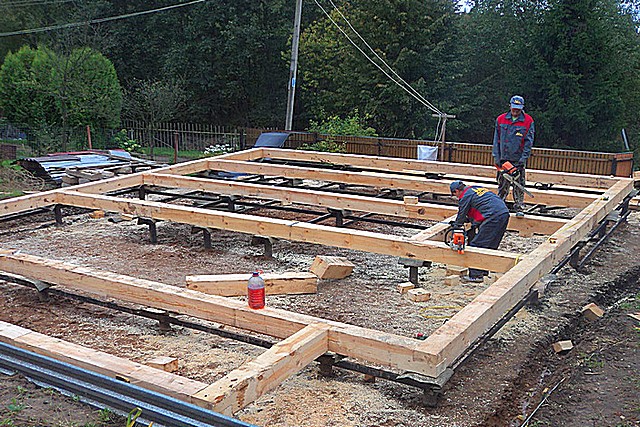

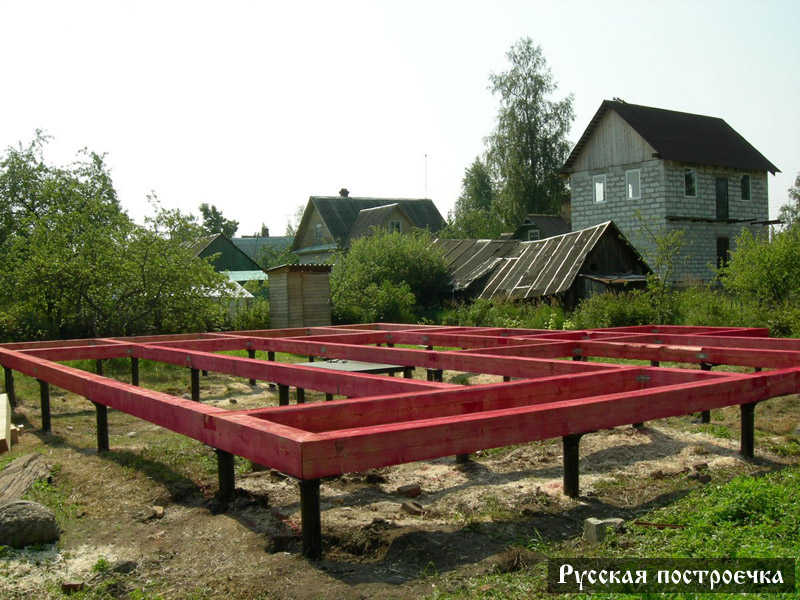

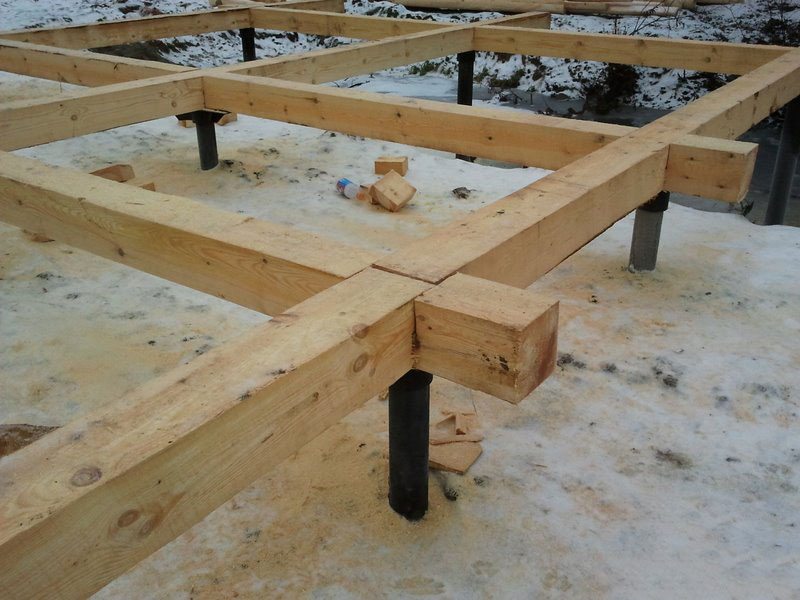

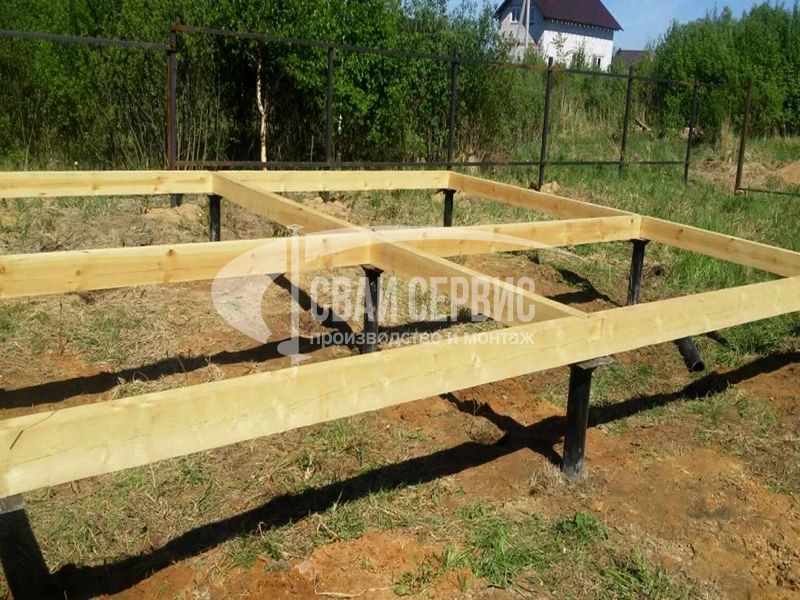

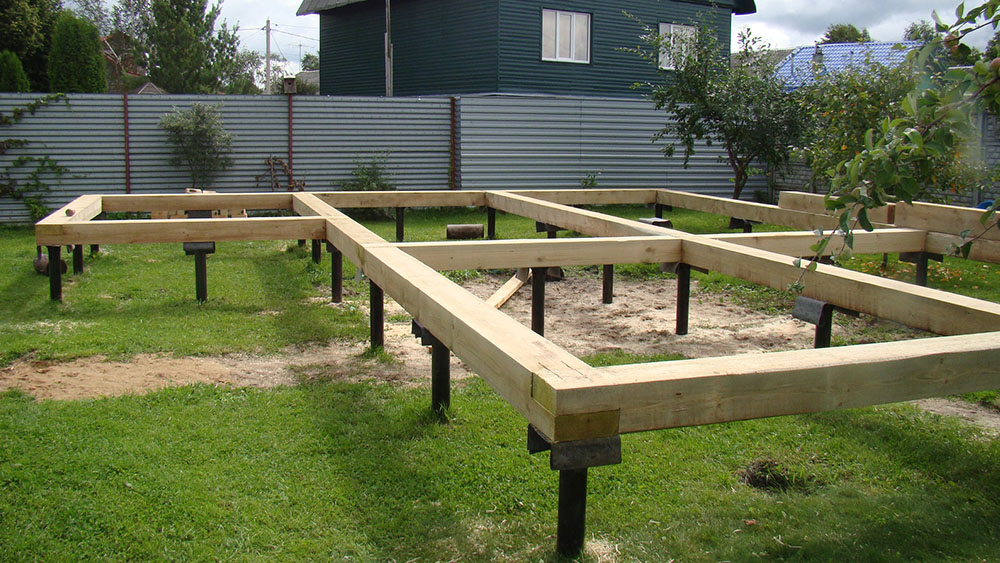

Установка винтового фундамента бани с деревянной обвязкой

• Отмечаем по периметру будущего здания месторасположение каждой сваи.
• Делаем углубления для каждой трубы около 15-20 см.
• Ввинчиваем угловые сваи строго вертикально на 40 см.
• Проверяем гидро- или магнитным уровнем их положение.
• Монтируем промежуточные трубы с помощью лома. Обратите внимание, что каждый элемент должен упираться в твердую почву и размещаться строго вертикально и параллельно другим трубам.
• После установки обрезаем верхушки свай болгаркой так, чтобы они находились на одном уровне.
• Засыпаем в каждую трубу по 30-35 кг песчано-цементной смеси и заливаем до верха бетоном.
• Устанавливаем головки на сваях.
• Древесину для обвязки тщательно пропитываем антисептическим составом и антипиреном.
• Монтируем брусья согласно проекту по периметру сооружения и в местах перегородок. Для закрепления используем шурупы-глухари.
• Обрабатываем швы эпоксидным раствором.

Ошибки при строительстве винтового фундамента для бани

1. Нельзя выкручивать трубу для выравнивания. Это сильно ослабляет грунт.
2. Сваи не должны отклоняться от вертикального положения более чем на два градуса.
3. Бур должен обязательно упираться в твердую почву.
4. Трубу нельзя оставлять не забетонированной. Такое основание быстро разрушится вследствие коррозионного влияния.

С каким шагом устанавливаются винтовые сваи

Винтовые сваи используются под строительство легких сооружений, особенно, если они – самодельные. На них часто монтируются заборы из различных материалов.

Если вы решили обнести свои владения забором из сетки-рабицы, расстояние между сваями свайно-винтового фундамента должно быть не более 3-3,5 метра.

Расстояние между винтовыми сваями фундамента более тяжелого забора, сооруженного из дерева или профлиста, составляет максимум 3 метра. А если в регионе имеют место сильные ветры, лучше шаг опор уменьшить до 2,5 метров.

Вышеизложенные сведения помогут домашнему мастеру построить надежный свайный фундамент. Однако надо помнить, что профессиональный расчет параметров свайного фундамента обычно приводит к экономии материалов и трудозатрат.

Расчет нагрузки

Нагрузка на основание является суммарной величиной, сложенной из следующих значений:

• Вес дома со всеми конструкциями, перекрытиями и прочими конструкционными элементами.
• Величина снеговой нагрузки на кровлю в зимний период.
• Ветровая нагрузка.
• Эксплуатационная нагрузка.

Вес дома — расчетная величина, которую получают сложением веса стен, крыши, перекрытий и прочих элементов. Все необходимые данные можно взять из приложений СНиП, умножая удельные величины на площади или объемы существующих конструкций.

Эта стадия расчетов самая продолжительная, важно не пропустить никакие конструкции, учесть все элементы. Необходимо проявить максимальную внимательность и последовательно сложить вес всех частей дома.

Снеговая нагрузка определяется путем умножения общей площади кровли на величину удельного снегового давления (на м2). Эта величина имеется в приложениях СНиП, выбирается соответствующий регион и получаются нужные данные.

Тем же способом определяется ветровая нагрузка, весьма актуальный параметр для некоторых регионов.

Эксплуатационная нагрузка — это вес людей, мебели, бытовой техники и прочего имущества, находящегося в доме. Пренебрегать этими значениями не следует, поскольку они значительно изменяют общую величину нагрузок.

ВАЖНО!

Общую расчетную сумму нагрузок следует увеличить на 10-15 %, чтобы иметь некоторый запас несущей способности основания. Это может компенсировать возможную дополнительную нагрузку от веса обшивки или иных элементов, не учтенных ранее.

Установка забора из профнастила на винтовых сваях

Забор из профнастила на винтовых сваях – это оптимальное решение и с точки зрения долговечности и надежности и с экономической стороны вопроса.

Прочность и долговечность ограждения из профнастила всего на четверть зависит от качества самого профлиста, но на три четверти от того, насколько надежно будут закреплены опоры в грунте.

Для забора из профнастила характерна высокая парусность, то есть любой сильный ветер будет воздействовать на его надземную часть. А снизу на него будет воздействовать выталкивающая сила морозного пучения, так как он недостаточно тяжел (как каменный или бетонный), чтобы ей сопротивляться.

Поэтому винтовые сваи для основы забора из профнастила — отличный выбор. Лопасть сваи закручивается ниже уровня промерзания почвы, где на неё не воздействуют уже силы морозного пучения и обеспечивает забору высокую устойчивость в любое время года.

Плюсы винтовых свай

Преимущества свайно-винтового основания для забора из профнастила очевидны:

• Установка на любом типе почвы (кроме каменистой).
• Удобство монтажа на грунте с коммуникациями и около стен.
• Быстрая установка без трудоемких подготовительных работ.
• Возможность монтажа в зимнее время.

Также можно упомянуть еще некоторые плюсы использования винтовых свай:

• Устойчивость ограждения к сезонным подвижкам грунта.
• Надежное защемление опор.
• Ремонтопригодность.
• Возможность переноса забора.
• Исключительная долговечность — срок службы забора на винтах зависит только от состояния профлиста.

Какие сваи выбрать?

Важный плюс свайно-винтового забора из профлиста — его цена. Винтовые сваи для забора отличаются своей экономичностью.

Все винтовые сваи делятся на 2 вида:

1. С литым наконечником, изготовленные методом холодного вакуумного прессования.
2. Со сварным наконечником, в которых винт приваривается к свае обычной сваркой.

Литые наконечники несомненно надежнее, не поддаются коррозии, но и ощутимо дороже.

Однако их использование необходимо больше для строительства фундамента для дома.

Для строительства более легких конструкций можно использовать более дешевые сваи со сварными наконечниками.

Еще один важный момент — толщина трубы. Здесь тоже можно немного сэкономить. Для забора из профлиста не нужно брать мощные трубы диаметром 108, которые идут для строительства фундамента домов. Можно ограничиться сваями на 73 мм.

Можно взять даже сваи на 57 мм, только внутрь залить бетон для защиты от коррозии и увеличения их прочности. Если планируются заборы из профнастила на сваях высотой больше 3 метров, берут сваи на 89.

Длина винтовой сваи несомненно должна быть такой, чтобы она входила ниже уровня промерзания грунта плюс её надземная часть.

Народные умельцы придумали еще один способ сэкономить при установке забора:

• Вкручивается свая ниже уровня промерзания грунта такой по высоте, что остаются только корешки.
• После этого к корешкам-винтовым сваям привариваются обычные столбики из любой профтрубы: круглой или квадратной.

Эта технология напоминает работу зубного врача, который ставит искусственный зуб на винтовой стержень из титана. Низ такой опоры, находясь в плотном грунте ниже уровня промерзания почвы, подобно якорю держит столб при пучении.

Установка винтовых свай

На обычных грунтах средней полосы требуется заглубление свай на 1,2 м. Чтобы поставить прочный забор из профлиста на винтовых сваях требуется четкое соблюдение технологии установки.

Обязательно сделайте пробное бурение или поговорите с соседями. На каменистых грунтах винтовые сваи устанавливать нельзя.

• Размечается линия забора, намечаются места установки свай. В среднем, шаг между опорами берется 2 с половиной метра. В случае высоты забора от 3 метров требуется шаг уменьшить до 2х м.
• Установку свай нужно производить, начиная с угловых, поворотных и опор воротной группы.
• Для установки опор можно привлечь механизированные средства, можно вкручивать их вручную. В последнем случае потребуются довольно несложные приспособления для закручивания. Опытная бригада из двух-трех человек справится с работой не хуже специализированной техники. При условии хорошей геометрии свай на вкручивание одной уходит 20-30 минут. Ровность вкручивания нужно проверять по уровню.
• После вкручивания необходимо по гидроуровню или лазерным уровнем отметить высоту столбов и обрезать излишки сверху.

Что нельзя делать при вкручивании сваи:

• Нельзя вкручивать сваю и потом выкручивать обратно. Это приведет к разрыхлению почвы и опора будет плохо в ней держаться.
• Нельзя пытаться обойти встретившийся на пути камень. Если камень встретился на глубине больше метра, лучше оставить сваю как есть.
• Нужно избегать предварительного бурения перед закручиванием винтовых свай. При вкручивании, движением лопастей свая уплотняет грунтовую подушку под собой, создавая плотный участок, который и будет её держать. Бурение взрыхляет землю, и она будет слабо держаться.

Помните, качественные опоры для вашего забора, установленные с соблюдением всех технологических нюансов — залог долговечности забора, а надежный забор из профлиста на сваях будет надежной защитой вашего участка.

Технология работ

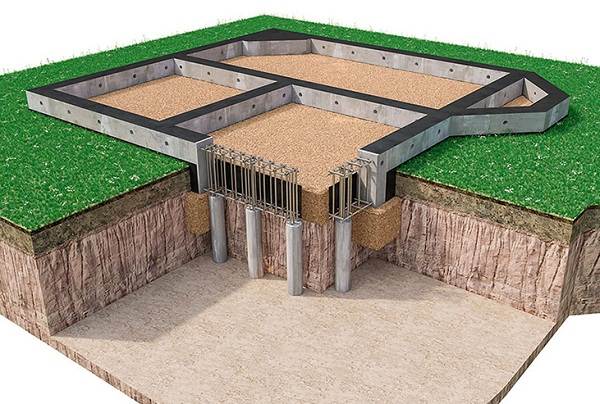

При принятии решения о самостоятельном обустройстве ленточно-свайного фундамента, важно реально оценить с точки зрения технической подготовленности свои возможности. Несмотря на кажущуюся простоту сооружения основания, это процесс очень трудоемкий и затратный. Он требует не только обладания специальными навыками, умениями и знаниями, но и наличия специальных инструментов и техники. Важно помнить, что несоблюдение правильной технологии может привести к дополнительным расходам, а также к ухудшению состояния фундамента.

Рассмотрим основные этапы строительства:

• В первую очередь наносятся разметки и подготавливаются траншеи. Толщина канавы не должна выходить за пределы 0,5 м. Площадь будущего фундамента размечается согласно расчетным документам.
• Далее определяются места для свай, проводится бурение. На этом этапе вы должны иметь четкие данные о глубине почвы с учетом уровня промерзания грунта и песчаного основания.
• Третий шаг — гидроизоляционные работы. Гидроизоляция фундамента является одним из важнейших этапов строительства, так как от качества ее проведения зависит степень воздействия влаги на всю конструкцию. В основном для гидроизоляции свай применяются рулонные материалы, такие как рубероид. Он сворачивается в форме трубы и помещается в скважину для свай. Для этих целей можно использовать трубу асбоцемента. Иногда делают несколько слоев гидроизоляции, что ведет к снижению негативного влияния влаги на постройку. Винтовые сваи дополнительно покрываются краской или антикоррозийным раствором.
• Следующим этапом является создание «подушки» из песка. Она должна быть не менее 30 см в глубину. Только после ее создания можно переходить к процессу армирования.
• Армирование свай и ленточной основы проводится металлическими прутьями, диаметр которых должен быть не меньше 10−13 мм. Длина прутьев определяется с учетом дополнительного запаса и размера сваи до 0,5 м. Армирующие элементы соединяются друг с другом специальной проволокой.
• Следующий этап — это заполнение бетонным раствором форм для свай, после чего можно переходить к завершающему этапу.
• В конце всех монтажных работ делается опалубка ленточного фундамента и заливка ее бетоном.

Человек, который незнаком с подобными работами, не сможет выполнить заливку фундамента. Поэтому для экономии времени и материальных затрат, лучше сотрудничать с профессиональными организациями, которые специализируются на таких видах работ.

Свайно-ростверковый фундамент

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома                                                                        Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

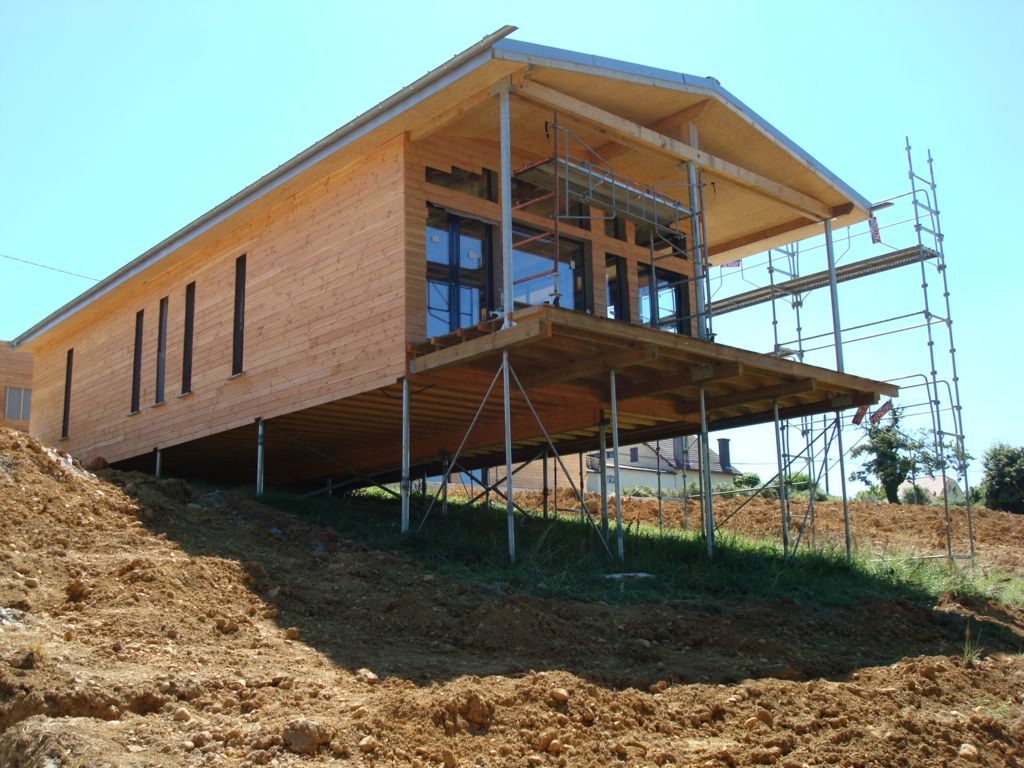

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

• доступная цена;
• возможность установки своими руками;
• быстрота монтажа;
• надежность — почти не дает усадки.

Минусы конструкции:

• строгий расчет ростверка свайного фундамента;
• используется только под легкие постройки;
• влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Забивка свай своими руками

Несмотря на то, что забивка железобетонных свай в основном требует привлечения специализированного оборудования, её вполне реально реализовать самостоятельно. Рассмотрим, как забить сваи вручную, с той оговоркой, что свая имеет приемлемые для работы габариты.

Установка свай своими руками выполняется по ударной технологии. Для организации динамической нагрузки нужно собрать треногу, подвесить на нее несколько бетонных блоков (служат противовесом) и молот. Молот поднимается тросами на максимальную высоту и фиксируется. После того как установлена свая, молот отпускается, и свая забивается в почву. Процедура повторятся до достижения необходимой глубины.

Преимущества и недостатки фундамента такого типа

Свайный фундамент с монолитным ростверком обладает множеством преимуществ:

• На создание такой основы нужно минимум времени, при этом можно не учитывать время года, так как заливку и формовку фундамента из железобетона можно проводить даже при небольших отрицательных температурах.
• Строить фундамент на сваях можно практически на любом типе грунта, исключения составляют скальные породы и почвы, в которых наблюдаются пояса из твердых пород.
• Учитывая, что опору для каркаса создают сваи можно создавать любую геометрическую форму фундамента.
• В финансовом плане фундамент с ростверком в несколько раз дешевле, даже по сравнению с ленточным фундаментом, при этом гарантированная прочность не уступает.

Конечно, есть и ряд недостатков:

• Строя винтовой фундамент, от подвала придется отказаться.
• Расчеты необходимые для строительства выполнить могут только профессионалы.
• Ремонтировать отдельные сваи в случаи их деформирования и поломки невозможно.

Учитывая, что в целом, процесс строительства фундамента такого типа несложен, и единственным камнем преткновения могут стать только расчеты, можно самостоятельно возвести фундамент с ростверком, экономя на услугах профессиональных строителей.

Не нашли ответов в статье? Больше информации по теме:

• Виды фундаментов и распространенные марки бетона
• Устройство опалубки для ленточного фундамента
• Виды фундаментов и способы их утепления
• Монтаж рулонной гидроизоляции на все виды фундамента
• Особенности строительства фундаментов на глинистых почвах
• Анализ и замена фундамента в старом доме

Определим несущую способность грунта

Определимся с типом постройки. Между всесезонным коттеджем для постоянного проживания и дачным домиком разница только в толщине стен. Идеально, когда под рукой адаптированный под данный район проект, учитывающий структуру почвы на основе геологических изысканий.

Даже если нет его – безвыходных ситуаций не бывает. Информацией поделится интернет и соседи. Но и получив нужные данные, возьмитесь пробурить пробный шурф в нижней точке участка. Выручит ледобур для зимней рыбалки с негодными сточенными ножами. Представление о влажности, глубине залегания горизонтов и составе получите полное.

Глубину бурения желательно выполнить ниже планируемой точки заложения фундамента возводимого дома. Качественные показатели грунта, залегающего на глубине планируемой фиксации наконечника – искомые, которыми и будем пользоваться для всех расчётов. Верхние горизонты не играют роли.

По несущей способности по степени возрастания несущей способности грунты в таблице располагаются в таком порядке:

• Насыпной грунт;
• Супесь;
• Суглинок;
• Мелкий песок;
• Песок средней фракции;
• Крупный песок;
• Глина.

Влажность снижает показатели на 20–50%

От параметров грунта во многом зависит прочность и надежность контакта ствола и лопастей каждой сваи с прилегающими слоями. Согласно требованиям СНиП, для анализа грунта необходимо произвести пробное бурение, лабораторные исследования состава и свойств грунтовых слоев.

Кроме того, рекомендуется установка эталонных свай, способных на практике продемонстрировать несущую способность сваи и величину сопротивления нагрузкам. На практике большинство исследований ограничивают пробным бурением и визуальным определением качества грунта.

Глубина залегания плотных слоев и их состав определяются по сопротивлению грунта при бурении.

ОБРАТИТЕ ВНИМАНИЕ!

Опытный бурильщик способен оценить состояние грунта не хуже, чем специалист-геолог, однако, если есть возможность выполнить качественный анализ грунта, пренебрегать ей не следует.

Для монтажа свайно-винтового фундамента необходимо знать о несущих способностях грунта. Проект дома, и фундамента в том числе, создается на основе этих данных. Узнать структуру не сложно, для этого можно заглянуть в Интернет или поспрашивать у соседей.

Предлагаем ознакомиться Как сделать отмостку вокруг дома

Даже после выяснения этой информации проверить почву на участке лучше самостоятельно. Для этого необходимо взять старый бур для рыбалки и в дальнем углу участка пробурить отверстие. Это поможет наглядно увидеть состояние почвы: ее влажность глубина залегания горизонтов и т. д.

Для проверки рекомендовано бурить отверстие ниже предполагаемого уровня погружения свай. Это поможет ознакомиться с качествами нижних горизонтов почвы, которые и играют основную роль для фиксации опор.

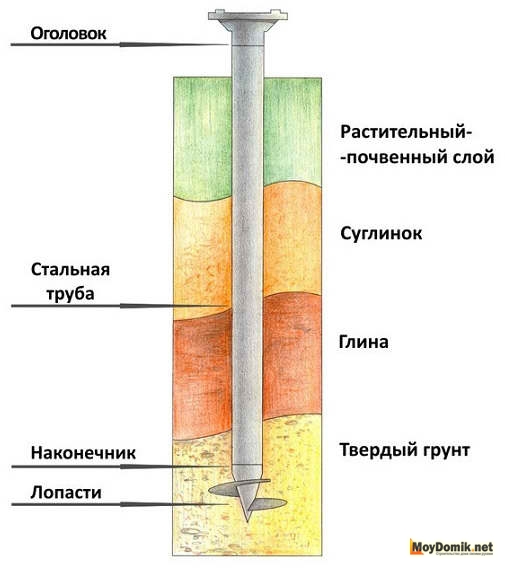

Особенность конструкции и виды

Фундамент из труб металлических является несущей системой для коттеджей или прочих построек, в которых опоры используются как винтовые сваи. По внешнему виду такая несущая система подобна столбчатому фундаменту, но характеризуется существенными отличиями, главным из которых является возможность обустройства винтового фундамента на любом типе почвы (глинистая, каменистая, заболоченная).

Одна винтовая свая рассчитана на выдерживание нагрузки в пределах от 4000 до 18000 килограмм, в зависимости от того, какой материал использовался для ее производства и как она конструктивно исполнена. Перед выбором конкретного вида фундаментной сваи необходимо провести расчеты, которые определят расстояние между сваями фундамента. сечение свай и необходимое их количество. По совету специалистов, при проведении расчетов необходимо опираться на следующие данные:

1. Сваи, рассчитанные на нагрузку от 1000 до 3000 килограмм, предназначены для фундаментов небольших подсобок.
2. Сваи, рассчитанные на нагрузку от 3000 до 7000 килограмм, предназначены для постройки гаражей, бань, сараев.
3. Сваи, рассчитанные на нагрузку от 7000 до 10000 килограмм предназначены для того чтобы строить дом на сваях своими руками из дерева.
4. Сваи, рассчитанные на нагрузку от 10000 до 12000 килограмм – для двухэтажных деревянных особняков, построек из пенобетона, газобетона или пеноблока.
5. Сваи, рассчитанные на нагрузку от 12000 до 18000 килограмм – для каменных, бетонных, кирпичных, двухэтажных построек и промышленных объектов.

Возведение гаража

Кровельный каркас чаще делают двухскатный из бруса 40 мм, профилированной трубы или уголка. Деревянную крышу советуем покрыть ондулином, который хорошо выглядит и доступен по цене. Внутри гараж облицовывают ДСП или вагонкой, которая обладает низкой теплопроводимостью для того, чтобы внутри гаража соблюдался комфортный температурный режим.

Как сделать пол? Установка пола производится поэтапно: винтовые сваи, находящиеся друг напротив друга, попарно соединяются швеллером. Затем усиливают перпендикулярную линию, кладут усиление из 8 швеллеров, по 4 под каждую колесную линию.

Пространство, которое осталось, с шагом 400-500 мм закрывают обрешеткой, которую сваривают из трубы диаметром 40 мм и толщиной стенки 4 мм.

Монтаж крыши производится достаточно быстро, потому что она не требует дополнительного утепления. Рынок предлагает огромное количество кровельных материалов на любой кошелек, способных удовлетворить даже самых требовательных.

Гараж на винтовых сваях можно назвать одним из легких способов строительства, учитывая быстрый и простой монтаж. Построить надежный и качественный фундамент для вашего будущего гаража своими руками реально при условии соблюдения всех строительных норм и правильных расчетов, которые все-таки следует произвести с помощью специалистов в этой сфере.

Видео — Плюсы и минусы свайного фундамента

Видео — Подробная инструкция установки винтового фундамента

Видео: Монтаж свайно винтового фундамента

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

Видео: Самодельные винтовые сваи

На вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Источники

• -fundament/
• -za-fasadami/
• -fundament-dlja-chastnogo-doma-obustraivaem-svoimi-rukami/
• -fundament/
• -fundament
• -lentochnyj
• -fundamentov/svajnyj-fundament/ponyatie
• -fundament-5e58b48027d959242da82480
• -f/
• -vintovoj-fundament-svoimi-rukami-posagovaa-instrukcia

1 061

Видео описание

О свайно-забивном фундаменте на видео:

Фундамент является основой постройки, технические характеристики которой влияют на целостность и срок службы всего строения. Соответственно, выбирать его необходимо с максимальной ответственностью. При этом необходимо обращать внимание на такие параметры как итоговое количество этажей и масса постройки, вид стройматериала и характер грунта. Эти ключевые показатели помогут произвести точный расчет несущей нагрузки и выбрать оптимальное решение.

Одним из лучших вариантов является фундамент на ж/б сваях, который отлично подходит для любых типов зданий, в том числе и коттеджей. Возможна установка на всех типах грунта, допустимая вертикальная нагрузка до 40 тонн на одну опору, срок службы 200 лет. Организация “Шелковый путь” оказывает профессиональные услуги по монтажу фундамента на железобетонных сваях по честным ценам без переплат. Качество подтверждается десятилетней гарантией на все виды услуг.

Ручная установка

На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.

Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.

Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.

Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса. Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы.

Винтовые сваи своими руками

Их можно изготовить своими руками. Для этого потребуются трубы необходимой длины, толщины, диаметра. Также необходимо изготовить и приварить одну или несколько лопастей, а также изготовить и приварить наконечник. Также нужно будет приварить к трубам крепления, при помощи которых к опорам будут закрепляться элементы забора.

Для защиты сваи от агрессивных воздействий грунта и атмосферных осадков необходимо произвести покрытие поверхности сваи защитным антикоррозионным слоем.
