Как правильно выполнить монтаж фундаментов стаканного типа?

Виды и размеры основания

Фундамент из железобетонных стаканов может быть двух видов. В стандартном варианте это сборная конструкция, которая формируется из отельных элементов – складывается, как детская пирамидка. Монолитное стаканное основание считается более простым в плане монтажа, хотя доставка громоздких блоков и усложняется. Также выделяют фундаменты с подколонником (к арматуре которого потом приваривается металлический столб) и без него.

Следует различать такие основания и по типу применяемых башмаков:

• Если нагрузка от здания будет направлена только вертикально, стаканы берут с углублением квадратного сечения.
• При боковом воздействии нужны элементы с прямоугольными выемками, где соотношение короткой и длинной стороны составляет 0,6.

Как правило, размеры фундамента на плане не превышают 50-55 м2, впрочем, здесь все зависит от проекта постройки и ее веса. Кроме того, в проектировании и составлении схемы расстановки учитываются габариты самих стаканов. ЖБИ могут идти с опорной частью от 1,2х1,2 до 2,1х2,1 м. В высоту они выпускаются всего трех типоразмеров: 750, 900 и 1050 мм, но сегодня можно купить и укороченные башмаки в 650 мм – у этих цена пониже.

Габариты подколонных блоков нормируются ГОСТ 24476-80, где они дополнительно разделяются на 3 серии в зависимости от параметров устанавливаемых столбов:

• 1Ф – для колонн квадратного сечения со стороной 30 см.
• 2Ф и 3Ф – для элементов шириной 40 см.

Этапы монтажа по шагам

1. Подготовка.

Включает в себя разметку и выравнивание стройплощадки. Причем в отличие от других фундаментов столбчатого типа, стаканный к качеству работ на этом этапе предъявляет наиболее высокие требования. Сам участок должен быть точно размечен, а после выемки грунта по инструкции определяется еще и точное положение плит и подколонных башмаков в ямах (для этого используют специальные шаблоны).

2. Земляные работы.

На втором этапе по разметке роют углубления под стаканы и на дне каждого формируют песчаную подушку высотой 25-30 см и четко по ширине ямы. Она должна быть тщательно утрамбована и выровнена. Также обязательным является устройство дренажа для отведения излишков влаги. Инструкция допускает установку всех башмаков в котлован или с выемкой под каждый столб отдельно. Еще один вариант – сплошная траншея по периметру будущего здания. В любом случае ширина ям должна быть на 30 см больше размеров опорной панели под стаканом.

3. Сборка.

В первую очередь на отсыпку устанавливают готовые железобетонные блоки или плиты – строго горизонтально и в одной плоскости друг с другом. Проверку точности укладки необходимо выполнять геодезическим инструментом, поскольку именно от соблюдения технологии на этом этапе работ зависит качество монтажа и долговечность всей постройки. На готовые плиты ставятся стаканы – ж/б изделия с внутренней полостью, по форме напоминающие ступенчатые пирамиды. Их все придется тщательно выверять по горизонтальному уровню и осям, а в случае необходимости выполнять вручную точную подгонку.

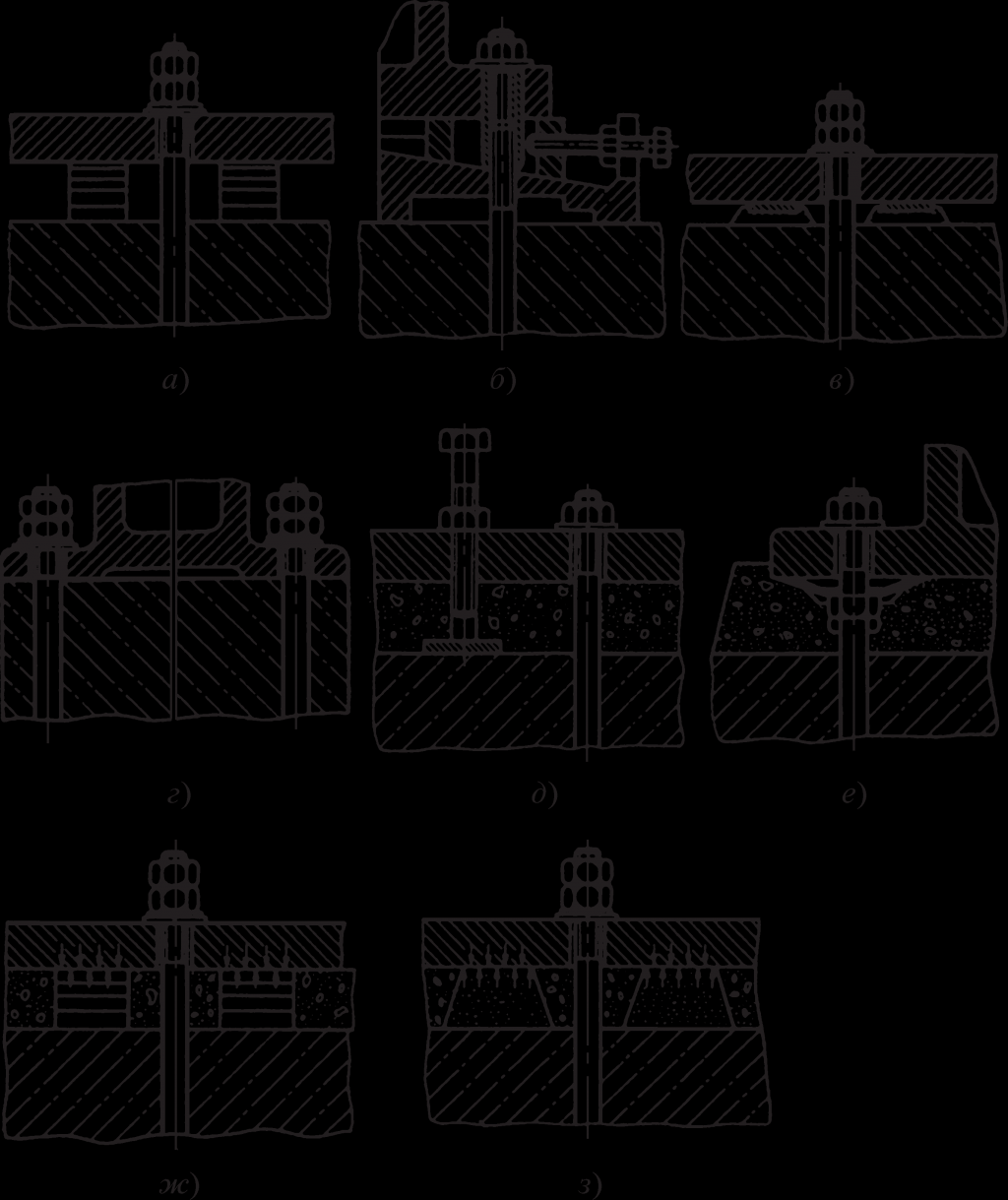

По окончании монтажа из каждого башмака извлекаются металлические петли, а внутрь устанавливаются опорные столбы и замоноличиваются в выемке бетоном. Если же это фундамент с подколонниками стаканного типа, в карманы опорных элементов опускается «переходник». Он также укрепляется на месте цементным раствором, а уже после схватывания смеси к выпускам анкеров в его верхней части привариваются пятки несущих колонн.

Стоимость

а — при е£ l/; б — при l/> e> l/6

Аналогично вычисляются моменты Мpi,y с заменой величин e0,x, l соответственно на e0,y , b;

при неполном касании подошвы фундамента и грунта при l/4 > e0 > l/6, для ci < 3e0 — l/2 изгибающие моменты Мpi = 0.

При невыполнении условия (35) сечение горизонтальной арматуры в растянутой зоне от действия обратного момента определяется по формуле (43) для прямоугольного (для нижней ступени) или таврового сечений.

ОПРЕДЕЛЕНИЕ СЕЧЕНИЙ АРМАТУРЫ ПЛИТНОЙ ЧАСТИ ФУНДАМЕНТА

Сечение рабочей арматуры подошвы фундамента (Аsl и Asb -соответственно вдоль сторон l и b) определяется из расчета на изгиб консольного вылета плитной части фундамента на действие отпора грунта под подошвой в сечениях по грани колонны или подколонника и по граням ступеней фундамента. Подбор арматуры Аsl (Аsb) рекомендуется вести на ширину (длину) фундамента.

При действии на фундамент изгибающих моментов в двух направлениях расчет прочности плитной части производится раздельно для каждого направления.

Определение площади сечения арматуры в i-м расчетном сечении плитной части производится следующим образом: вычисляется значение

, (42)

где — расчетный момент в расчетном сечении i;

bi(li) — ширина сжатой зоны (в верхней части) рассматриваемого сечения;

h0,i — рабочая высота рассматриваемого сечения.

По табл. 20 «Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры» в зависимости от значения a0 определяется величина n, площадь сечения арматуры вычисляется по формуле

Asl(sb) = / Rs n h0,i , (43)

где Rs — расчетное сопротивление арматуры.

Изгибающие моменты в расчетных сечениях плитной части определяются от действия реактивного давления грунта по подошве фундамента без учета нагрузки от собственного веса фундамента и грунта на его уступах. В зависимости от вида эпюры давления грунта изгибающие моменты в i-м сечении на расстоянии сi от наиболее нагруженного края фундамента вычисляются по формулам:

при трапециевидной и треугольной эпюрах давления грунта [при e0,x = Mx + Qxh) / N £ l/6] в направлении действия момента Mx (черт. 18, a,б)

= Nci2 (1 + 6e0,x / l — 4e0,x ci / l2) / 2l ; (44)

при неполном касании подошвы фундамента с грунтом (при l/4 > e0,x > l/6) в направлении действия момента Mx (черт. 18, в)

= 2Nci2 [1 — 2ci / 9 (l — 2e0,x)] / 3 (l — 2e0,x) . (45)

Аналогично вычисляются моменты с заменой величин e0,x, l соответственно на e0,y, b.

Черт. 18. Расчетные схемы для определения арматуры внецентренно нагруженного фундамента

Преимущества использования стаканного основания

1. Конструкции производят из тяжелого армированного бетона, но общая масса готового сооружения давит на почву с минимальной нагрузкой благодаря своему точечному расположению на грунте.
2. Установка проводится относительно быстро, поскольку все элементы являются сборными и имеют монтажные петли. Требуется использование специальной строительной техники для подъема тяжелых частей, но время монтажа все равно остается минимальным.
3. Сборные фундаменты претендуют на высокий срок эксплуатации, который может достигать ста лет при соблюдении технологии строительства.
4. Поглощение воды очень низкое, потому что площадь соприкосновения с почвой небольшая. Вся конструкция расположена на монолитной плите, что не позволяет влаге негативно воздействовать на основание.
5. Надежность стаканного фундамента обусловлена грамотным и равномерным распределением поперечных и продольных нагрузок.
6. Поскольку конструкция является сборной, ее легко перемещать в случае необходимости.
7. Приемлемая стоимость. Если требуется построить здание очень большой площади, то затраты на возведение основания ленточного типа будут грандиозными. Лента сплошная и проходит по всему периметру сооружения. А применение столбчатого основания может в разы сократить расходы.

Облицовка цоколя

Чтобы придать зданию законченный вид и дополнительно защитить столбчатый фундамент от агрессивных факторов среды выполняют облицовку цоколя или так называемую забирку. Выполнить ее можно из следующих материалов:

1. Профлист.

2. Деревосодержащие плиты.

3. Цокольный сайдинг.

4. Кирпич.

5. Плоский шифер.

При использовании листовых материалов потребуется предварительное обустройство обрешетки из деревянных реек или металлических профилей. Деревосодержащие плиты и плоский шифер выглядят не эстетично и нуждаются в защите от влаги. Поэтому их впоследствии придется штукатурить и красить.

Блочный фундамент

Модель блочного фундамента

Используется достаточно широко, особенно при возведении трех- или четырехэтажных коттеджей. Технология возведения этого типа фундамента заключается в создании системы блоков ЖБС (железобетонных блоков сплошных), которая устанавливается местах максимальной нагрузки. Это могут быть опоры при прогонах или точки пересечения несущих стен.

Преимуществами блочного фундамента являются:

Способность выдерживать значительные нагрузки;

Простота в сооружении;

Относительно низкая себестоимость;

ЖБС отличаются повышенной химической стойкостью, что делает возможным возведение этого фундамента на почвах с повышенной кислотностью.

Однако надо учитывать, что потребуется надежная теплоизоляция, так как между блоками существуют швы.

Подойдет для трех-четырехэтажных загородных домов

Методика расчёта параметров

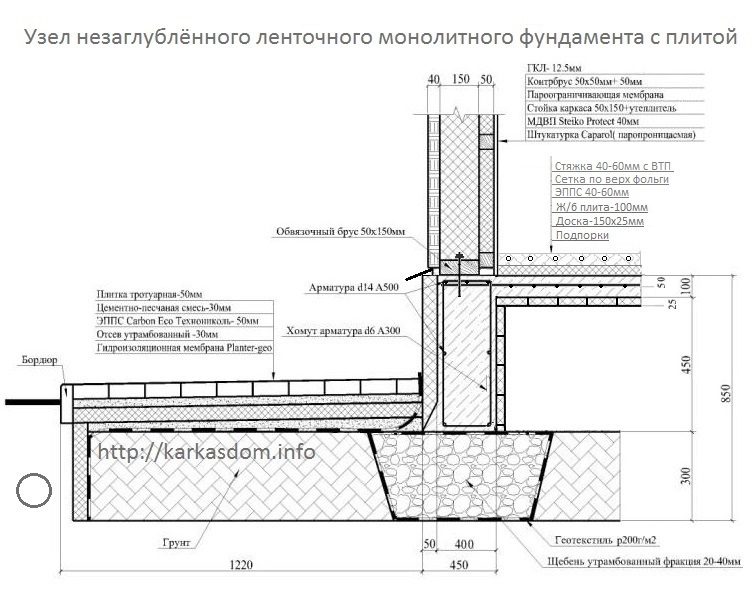

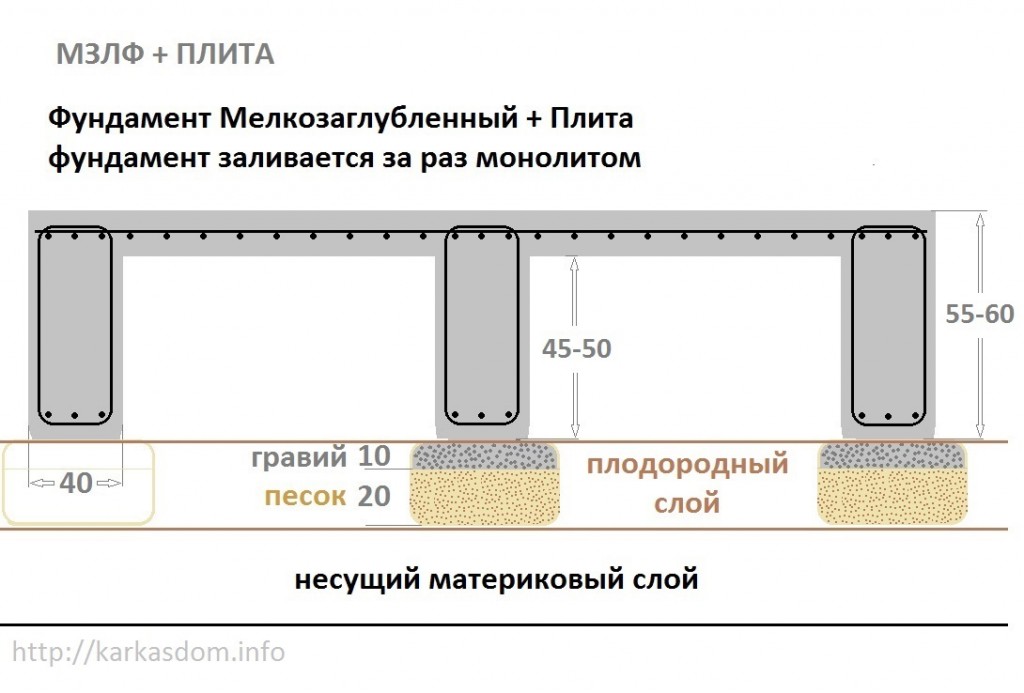

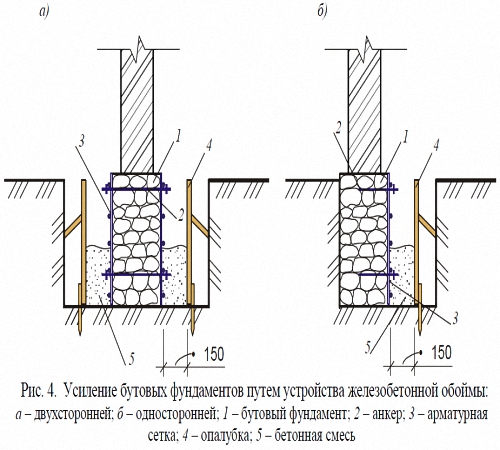

Сборный фундамент — это часть строительного объекта, принимающая на себя нагрузки и передающая почве. Технология возведения сборного основания включает в себя целый комплекс работ. Существуют определённые ГОСТы, по которым выполняется возведение конструкции с учётом всех условий эксплуатации.

Подготовительные работы ведутся согласно разработанных и утверждённых чертежей. Согласно, нормативных документов для различного вида грунта рекомендуется определённое значение заглубления. В таблице приведены значения для непучинистых почв.

При создании плана фундамента необходимо учитывать отведение атмосферных и поверхностных вод. Это влияет на срок службы конструкции.

А также анализируются технические параметры будущего объекта: толщина стен, высота, общая площадь, строительный материал.

Расчёт, подготовка и монтаж здания – дорогостоящий и длительный процесс, от качества которого зависит результат.
