Расчет фундамента — ответственный этап подготовки к строительству.

Беляков Н.Ф., Николаева Г.Я., Стороженко А.А. Учебное пособие по основаниям и фундаментам

• формат djvu
• размер МБ
• добавлен 17 мая 2010 г.

Харьков: Изд-во ХГУ, 1966. Пособие составлено применительно к программе инженерно-строительных факультетов. В нем последовательно рассматриваются все вопросы расчета и конструирования оснований и фундаментов гражданских и промышленных зданий и сооружений, приводятся основные расчетные формулы, нормативные данные, справочные и вспомогательные таблицы, а также задачи с подробным решением, охватывающие все этапы расчета фундаментов на естественном…

Проектирование оснований и фундаментов

Нельзя начать строительство просто так, без предварительного проектирования и расчетов. Точнее, можно, но результат будет плачевным. Возведение даже простой конструкции всегда начинается с ее проекта, на основе которого и будет проводиться строительство. Если же говорить о доме, то здесь нужно разрабатывать не один, а несколько проектов. В том числе, необходимо и проектирование фундамента дома и его основания.

Зачем это нужно?

Фундаменты могут быть разные – плитные, ленточные, свайные, столбчатые. У каждого типа– свои особенности, преимущества и недостатки, сфера применения. Соответственно, проектирование свайных фундаментов (на забивных или буронабивных сваях) будет отличаться от проектирования, к примеру, фундамента на винтовых сваях.

Проект составляется для многих целей. Прежде всего, это необходимо для выбора типа основания, подходящего для дома. Выбор проводится с учетом типа здания, его этажности, материалов, из которых будут возводиться стены, перекрытия, крыша. Кроме того, учитывается ландшафт участка, тип почв (грунта) на нем, для этого проводятся геологические изыскания.

Второй момент: расчет фундаментов позволяет закупить точно необходимое количество материалов, рассчитать время, за которое он будет построен, что сокращает затраты на строительство. Поэтому, даже если кажется, что проект дорого стоит, эти расходы полностью оправданы и окупают себя в ходе строительных работ. Экономия на материалах при грамотном проектировании составляет до 40% от бюджета, выделенного на строительство фундамента.

И, конечно же, конструирование фундамента позволяет точно рассчитать максимальную нагрузку на него, а значит, построить действительно надежное основание для дома.

Как уже было сказано выше, в строительстве применяются фундаменты разного типа, и проектирование каждого из них имеет свои особенности.

Как происходит проектирование конструкций здания?

Конструктивный раздел создается на базе архитектурного проекта. В перечень задач по разработке конструктивных решений входят:

• Подбор оптимальных несущих конструкций, их элементов;
• Разработка основных узлов ответственных конструкций;
• Подбор оптимальных по цене и качеству стройматериалов;
• Итоговый нормативный расчет материала.

Проекты в строгомсоответствии с ГОСТ и СНиП

Полный комплекс проектных работ и услуги авторского надзора за строительством

заказать проект

Проработка каждого из пунктов позволяет спроектировать несущие конструкции, которые обеспечат максимальную устойчивость здания, при этом будут наиболее экономичными.

Так, например, для разных климатических зон России проекты фундаментов домов могут различаться. Проектирование свайного фундамента будет уместно на обводненных почвах, тогда как ленточный на глинистых, каменных. При этом стоимость их монтажа существенно различается — ленточный фундамент расчет которого включает обработку цены арматуры и бетона, всегда несколько дороже свайного.

Для чего нужен конструктивный расчет несущих конструкций и элементов здания?

Проектирование и расчет фундамента, перекрытий и каркаса здания в целом, необходим для строителей, которые будут заниматься возведением здания по разработанным чертежам. Но прежде всего этот раздел необходим Вам, ведь это прежде всего ваша безопасность. Кроме того, правильно разработанные конструктивные решения обеспечивают подбор оптимальных вариантов несущих конструкций для вашего участка и проекта здания в целом.

Агентство Строительных Решений — выгодное сотрудничество и гарантия результата!

СВЯЗАТЬСЯ С НАМИ

В разделе рассчитаны и обоснованы:

• Технические решения, обеспечивающие нужную прочность, надежность, пространственную неизменяемость и устойчивость домов.
• Отдельно проработаны чертежи наиболее сложных узлов и элементов.
• Указаны спецификации используемых материалов (технические характеристики, марки, ГОСТы).

Данные чертежи детально производят проект фундамента и каркаса здания.

Условное содержание конструктивного раздела проекта здания

• Общие данные о здании, участке;
• Схематическое размещение фундамента, армирование, опалубка;
• Сечения и разрезы фундамента;
• Схема размещения перекрытий;
• Схема размещения монолитных поясов, армирование, опалубка;
• Схема размещения балок;
• Основные детали и узлы конструкции;
• Схема размещения крылец;
• Спецификация материалов и конструкций.

Расчет фундамента дома

Чтобы узнать приблизительную стоимость работ, мы предлагаем вам воспользоваться нашим строительным калькулятором расчета фундамента. Предположим, вам необходимо произвести расчет свайного фундамента. Для этого просто введите необходимые параметры и нажмите «рассчитать».

Хотите построить действительно надежный, устойчивый и долговечный дом, который будет радовать ваших внуков и правнуков без лишних затрат? Обращайтесь в Агентство Строительных Решений и наши профессиональные инженеры помогут вам в этом!

ЗАКАЗАТЬ ПРОЕКТ ФУНДАМЕНТА

Как Вы уже поняли, проектирование фундамента является достаточно трудоёмким процессом, требующим кропотливых расчётов и вдумчивого подхода к особенностям будущей конструкции.

При создании проекта наши специалисты принимают во внимание все негативные факторы и особенности конкретного участка, а также минимизируют Ваши расходы на строительство объекта.

Для того, чтобы заказать проектирование фундамента, а также задать интересующие вопросы — свяжитесь с нами удобным для Вас способом:

• по телефону 8 812 303-66-80;
• по электронной почте zakaz@;
• через форму обратной связи на нашем сайте;
• заказав обратный звонок.

Заказать расчет стоимости

Стоимость проекта будет зависеть от площади и типа фундамента.

Тип фундамента	Стоимость
Ленточный	200 руб/м²
Плитный	200 руб/м²
Свайный	200 руб/м²
Утеплённая шведская плита (УШП)	200 руб/м²
Цокольный этаж	300 руб/м²
Чаша бассейна	350 руб/м²

При сложных геодезических условиях проект может обойтись на 30-50 руб/м² дороже.

При площади более 200 м² предоставляются скидки на проектирование.

СБОР И ИЗУЧЕНИЕ ДАННЫХ

Работа над проектированием начинается со сбора и изучения данных об участке. В первую очередь мы проводим геологические и геодезические работы, которые позволят определить:

• состав грунта;
• глубину залегания грунтовых вод;
• морозную пучинистость при смене сезонов;
• а также рельеф участка и имеющийся на нём перепад высот.

При устройстве фундамента на участках с высоким уровнем грунтовых вод, необходимо применение специальных гидроизоляционных материалов, а на пучинистых грунтах следует предусмотреть меры защиты, чтобы пучение не несло угрозу надёжности конструкции.

Далее, нашим специалистам будет необходимо ознакомиться с архитектурным проектом здания.

При его изучении в расчёт принимаются:

• планы этажей;
• разрезы здания;
• конструктивные решения;
• архитектурные особенности сооружения;
• спецификации материалов;
• план инженерии.

Также учитываются размеры всех стен здания, его планировку, количество этажей, наличие перекрытий, форму крыши, используемые материалы и режим эксплуатации помещений.

Вооружившись этими данными наши проектировщики проводят расчёт нагрузок от веса отдельных элементов конструкции, полезной, снеговой и ветровой нагрузках, которые потом суммируются в общий показатель. Так как нагрузки от здания передаются на фундамент неравномерно, правильно определить точки максимальных нагрузок — очень важная часть работы.

ПРОЕКТИРОВАНИЕ И РАСЧЁТЫ

Этот этап начинается с определения типа фундамента и его размеров. Сперва осуществляется выбор конструктивных особенностей, затем рассчитываются размеры и технические характеристики будущей конструкции.

На этой стадии, учитывая совокупность собранных данных об участке, а также предназначение будущего объекта и особенности его эксплуатации, происходит подсчёт экономических показателей. Здесь же производится сравнение максимальной осадки основания с допустимыми нормами возможной деформации сооружения. При необходимости вносятся изменения и в размеры здания. После чего определяются два наиболее целесообразных варианта, из которых путём сравнения технико-экономических показателей выявляется оптимальный вариант.

Также на стадии проектирования проводятся проверка прочности фундамента и устойчивости здания, рассчитывается несущая способность, подбирается диаметр и шаг армирования, а также толщина и марка бетона. Проектировщик предусматривает защиту от негативных факторов, разрабатывает чертежи и схемы, по которым впоследствии осуществляют работы и надзор за их исполнением.

После всех упомянутых процедур, проект с необходимыми чертежами готов к передаче заказчику. Грамотно выполненный проект позволяет Вам не беспокоится о появлении неприятных сюрпризов как в процессе строительства дома, так и при его эксплуатации.

Проект включает в себя:

• план разработки котлована;
• план и разрезы фундамента;

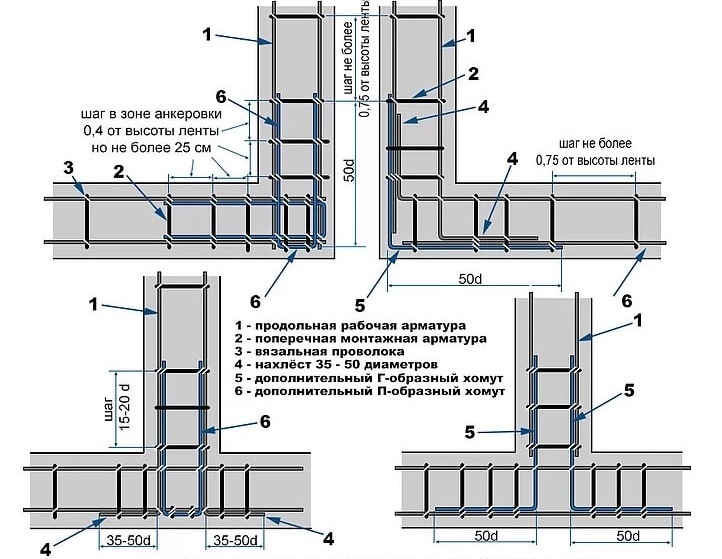

• армирование и все узлы армирования;
• план разводки коммуникаций;
• план утепления;
• пояснительную записку;
• смету на строительство.

Особенности обследования оснований

Поскольку визуальное обследование фундаментов не позволяет получить полную картину состояния конструкции, практически всегда выполняется инструментальный анализ. Сложность его выполнения заключается в том, что основания сооружений и зданий располагаются ниже уровня земли. Чтобы добраться до них, осуществляется откопка шурфов, и только после этого делается максимально тщательный анализ. Как визуальный, так и с применением соответствующих инструментов и методов.

Шурфы для обследования фундаментов — это раскопы вглубь основания, в процессе которых выполняется выемка грунта с целью обеспечения доступа до проблемных (в том числе, предположительно) участков конструкции. Как правило, шурфы раскапываются до самой подошвы основания. В первую очередь, это делается в тех местах, где имеются визуально видимые дефекты фундамента.

Нередко бывает так, что наиболее серьёзные дефекты удаётся выявить только после раскопки нескольких шурфов. Это требует определённых затрат времени и средств, однако, только такой подход позволяет наиболее точно выявить требующие устранения дефекты и причины их появления. При этом получается увидеть повреждения фундамента даже там, где наличие дефектов не предполагалось вовсе.

Отдельно следует рассмотреть особенности обследования оснований зданий и сооружений разных типов. В зависимости от технологии изготовления фундамента и его конфигурации вносятся соответствующие правки в план проведения экспертизы, определяется набор наиболее подходящих методик, целей, инструментов и лабораторных анализов.

Особенности обследования ленточных фундаментов

Несмотря на то, что по технологии строительства ленточный фундамент является одним из самых простых, его обследование — наоборот, сложное и трудоёмкое. В первую очередь из-за того, что раскопка шурфов осуществляется не только снаружи здания, но и внутри. Соответственно, обследование ленточного фундамента связано с большим объёмом земляных работ, а также усложняется отсутствием прямого доступа к внутренним сторонам конструкции. При глубоком залегании подошвы основания инструментальное исследование может осложняться подходом грунтовых вод, без предварительной откачки которых провести полноценный анализ не получится.

Особенности обследования свайных фундаментов

Свайные фундаменты используются в основном для строительства зданий на проблемных участках. Чтобы обойти некоторые из этих проблем, в том числе, применяются сваи большой длины. Это даёт возможность добраться до более прочных слоёв грунта и обеспечить надлежащую несущую способность. Соответственно, при обследовании свайных фундаментов требуется добраться до основания свай, чтобы оценить их состояние или причину возникновения дефектов — локальной просадки, перекоса, крена и так далее.

Особенности обследования опорно-столбчатых фундаментов

Экспертиза опорно-столбчатых оснований проводится почти по тем же правилам, что и в случае с ленточными фундаментами. Выемка шурфов осуществляется, в первую очередь, в наиболее нагруженных местах, а также там, где предварительное визуальное обследование показало наличие дефектов. После обследования состояния грунта основания поверхность опор высушивается и берутся пробы бетона для лабораторного анализа. Также может выполняться ультразвуковое сканирование.

Определение глубины заложения

Чтобы правильно рассчитать фундамент, потребуется учесть три параметра одновременно:

-УГВ (подошва должна быть минимум на 50 см выше);

-отметку пола подвала (подошва располагается минимум на 20—30 см ниже);

-отметку промерзания (подошва должна быть минимум на 30 см ниже).

Глубину промерзания рассчитывают по формулам из нормативных документов. Чтобы упростить задачу могут понадобиться готовые таблицы. В них приведены значения для крупных населенных пунктов.

Для определения глубины промерзания проще всего воспользоваться готовой таблицей

Для определения глубины промерзания проще всего воспользоваться готовой таблицей

Что необходимо учитывать при заливке

В первую очередь необходимо помнить, что экономить на бетоне нельзя, также следует выбирать только качественный тип цемента. Чем выше будет качество цемента, песка и добавок, тем прочнее будет бетонный фундамент.

Самостоятельно без профессиональной помощи и специализированного оборудования практически не реально залить монолитный фундамент. Чтобы обеспечить скорость работ по заливке и нужные объемы бетона, приходится иногда использовать сразу несколько бетономешалок.

Способов заливки монолитного бетонного основания существует много. Кто-то сразу с бетономешалки с помощью специального короба подает бетон, уплотняя на месте готовую смесь, кто-то использует вибратор или иные приспособления, поднимающие общую стоимость работ и цену самого основания.

Обустроить такой фундамент самостоятельно можно, однако, необходимо иногда консультироваться с профессионалами, имеющими опыт в разных сферах строительства. Общая технология обустройства монолитного основания для дома универсальна. Сроки работы могут отличаться в зависимости от типа грунта, наличия грунтовых вод, уровня усадки, степени промерзания в разные периоды и т.д.

Сп дренажные системы

Проектирование наружной канализации, водостоков и дренажей

6.1.1 Выбор труб следует производить с учетом состава стоков, их температуры, на основании гидравлических и прочностных расчетов.

6.1.2 Для самотечной канализации следует использовать трубы канализационного сортамента. Применение напорных труб должно быть обосновано.

6.2.1 Для безнапорной канализации гладкие трубы унифицированы по наружным диаметрам, кроме труб из стекло- и базальтопластиков, изготавливаемых намоткой.

Трубы по кольцевой жесткости оболочки подразделяются на классы: нежесткая, полужесткая и жесткая. Класс труб приведен в приложении А.

6.3.1 На трубопроводах самотечной канализации следует предусматривать как разъемные, так и неразъемные соединения.

6.3.2 В качестве разъемных следует использовать раструбные соединения, уплотняемые кольцами различного профиля.

6.3.3 Основные виды и способы соединений труб приведены в разделе 3.3.

6.3.4 Для напорных трубопроводов канализации следует использовать преимущественно неразъемные соединения — склеивание и сварку.

6.3.5 Разъемные соединения (фланцевые и др.) на напорной канализации, как правило, используются для соединения труб с оборудованием.

6.4.1 Трассировка наружной канализации должна выполняться с учетом требований СНиП

6.4.2 Трубопроводы самотечной канализации должны быть только прямолинейными. Изменение диаметра трубопровода и его направления допускается только в колодцах.

Напорные системы канализации выполняют согласно разделу 5.

Расчет самотечных трубопроводов на прочность следует производить по методике, приведенной в приложении Д.

Гидравлический расчет самотечных подземных трубопроводов канализации производят по формулам, приведенным в разделе 4.5.

6.7.1 Необходимость компенсации температурного удлинения труб в напорной канализации устанавливается расчетом в соответствии с разделом 3.7 настоящего Свода правил с учетом защемляющего действия грунта.

При защемлении трубопровода грунтом удлинение трубопровода уменьшается. Величина уменьшения D lум определяется по формуле

где fт — коэффициент трения материала о грунт, определяемый опытным путем, при отсутствии данных может быть ориентировочно принят равным 0,4,

g — объемный вес грунта, Н/м 3 ,

H — глубина заложения трубопровода, м,

L — длина трубопровода, м,

Е сж — модуль упругости материала в направлении деформации, Па,

s — толщина стенки трубопровода, м,

Ky — коэффициент уплотнения грунта, принимается равным 1 при степени уплотнения 0,95 и 0,5 — при неконтролируемой степени уплотнения при засыпке траншеи.

6.7.2 Компенсация температурных деформаций трубопроводов в самотечной канализации обеспечивается:

— раструбными соединениями, уплотняемыми кольцами,

— частично в канализационных колодцах путем устройства прохода через стенки колодца и набивки лотка.

6.8.1 Для систем водоотведения допускается применять канализационные, водосточные и водоприемные колодцы из: полимерных материалов (ПЭ, ПВХ и др.), комбинированные (элементы из полимерных материалов в сочетании с элементами из железобетона), железобетонные и кирпичные. Размеры колодцев должны соответствовать указанным в СНиП

6.8.2 Колодцы из полимерных материалов следует применять совместно с защитной плитой из железобетона и традиционными элементами люка из металла.

6.8.3 Лотковая часть колодцев из полимерных материалов должна иметь готовые лотки из полимерных материалов, а также выступающие патрубки для присоединения трубопровода.

СНиП Основания и фундаменты

Купить СНиП — бумажный документ с голограммой и синими печатями. подробнее

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО “ЦНТИ Нормоконтроль”

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

• Срочная курьерская доставка (1-3 дня)
• Курьерская доставка (7 дней)
• Самовывоз из московского офиса
• Почта РФ

Правила распространяются на производство работ по устройству оснований и фундаментов при строительстве новых, расширении и реконструкции действующих предприятий, зданий и сооружений независимо от их назначения.

• Заменяет СНиП III-9-74 «Основания и фундаменты»
• Заменен на СНиП «Земляные сооружения, основания и фундаменты»
