Монтаж греющего кабеля на кровле

Функции греющего кабеля

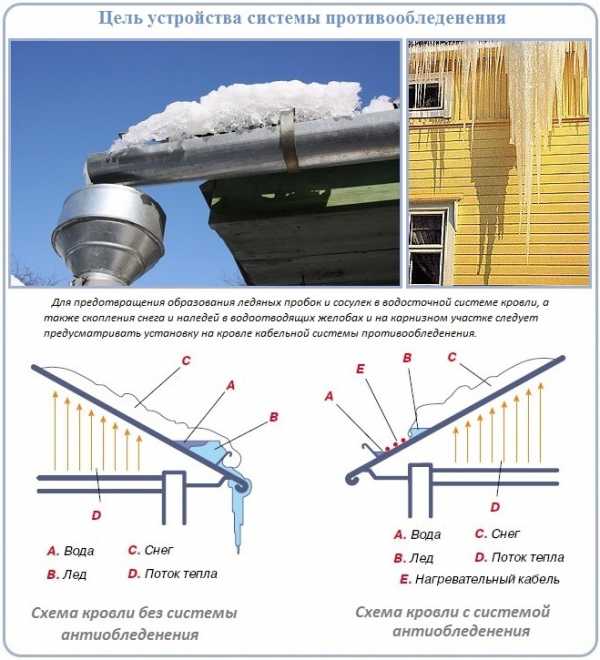

Греющий кабель препятствует образованию снега и наледи на кровле. Он представляет собой провод, который при прохождении электрического тока начинает вырабатывать тепло. Основная функция кабеля для кровли – нагрев поверхности крыши при низкой температуре на улице, препятствующий замерзанию воды. Система обогрева включается тогда, когда температура воздуха снижается до +5 градусов по Цельсию. Включать нагревательный кабель при минусовой температуре не рекомендуется, так как вода на поверхности кровли уже замерзнет.

Немного теории

Обеспечить постепенное и своевременное таяние снега можно с помощью системы антиобледенения, основными элементами которой являются:

1. Часть, отвечающая непосредственно за подогрев – специальные греющие кабели для обогрева водостоков и кровли, а также комплект креплений к ним для разных видов покрытий.
2. Система датчиков, защитного (устройство защитного отключения) и пускового оборудования, отвечающая за управление подогревом.
3. Сеть силовых и оперативных проводников, предназначенных для подачи питания непосредственно к нагревающей части системы, а также соединяющей терморегуляторы и датчики.

Особенности электрической системы антиобледенения

Нагревательный кабель — это самый главный элемент антиобледенительного оборудования. Именно он обеспечивает эффективную работу системы и гарантирует ее надежность и долговечность. Прокладка электрокабеля полностью исключает образование наледи и сосулек на трубах и позволяет водостоку корректно и без перебоев функционировать зимой и в период межсезонья.

В современных электрических системах обычно используют резистивные, зональные или саморегулирующиеся кабели. У каждого из этих греющих элементов имеются специфические характеристики и особенности, определяющие область применения.

Резистивный кабель

Резистивный кабель работает по следующему принципу: полезное тепло выделяется внутренней металлической нагревательной жилой, окруженной силиконовым изоляционным материалом и стекловолокном, отражающими экранами из алюминиевой фольги и защитными внешними оболочками из водонепроницаемого ПВХ, устойчивого к воздействию ультрафиолета. Удельная мощность линейного тепловыделения составляет от 20 до 30 Вт/м и четко фиксируется самой конфигурацией оборудования, независимо от внешних условий в месте эксплуатации.

Резистивные кабели бывают одножильными и двужильными. В одножильных вариантах электрический ток проходит по одному проводнику, поэтому для того, чтобы цепь оказалась замкнутой, оба конца требуют подключения к электропитанию. В двужильных кабелях к сети подсоединяется только один конец, а роль замыкающего компонента играет вторая токопроводящая жила. Двужильные греющие элементы стоят несколько дороже одножильных, но, несмотря на это, пользуются более широкой популярностью. Это связано с тем, что они создают магнитные поля меньшей интенсивности и значительно проще монтируются.

Минусом резистивных кабелей является одинаковая теплоотдача по всей длине. Нередко это приводит к тому, что на одних участках оборудование перегревается, а на других для эффективного функционирования выделяемого тепла не хватает.

Саморегулирующийся кабель

Саморегулирующийся кабель — это принципиально новый греющий элемент, представляющий собой своего рода матрицу в виде провода/кабеля. Состоит из огромного количества маленьких фрагментов, вырабатывающих тепло. Типовая конструкция каждого из них включает в себя две токопроводящие жилы, расположенные параллельно друг другу, специальное полупроводящее покрытие из полимерного материала, заполненного углеродом, экранирующую оплетку-отражатель и внешнюю высокопрочную оболочку, не боящуюся воды и ультрафиолета. Удельное тепловыделение в саморегулирующихся кабелях колеблется в диапазоне от 6 до 90 Вт/м.

Углеродная полупроводящая матрица складывается из многочисленных сопротивлений, параллельно подсоединенных к проводящим жилам кабеля. Когда напряжение подается на разомкнутые жилы кабеля, внутри матрицы вырабатывается ток, способствующий выделению полезной тепловой энергии. В момент реакции матричный материал расширяется и контакты между отдельными частичками углерода нарушаются. С ростом уровня сопротивления ток в матрице постепенно уменьшается и в течение 3–5 минут температура стабилизируется. Значение показателей сопротивления матрицы из расчета на один погонный метр достигает нескольких сотен Ом. В результате нагревательные саморегулирующиеся кабели получают абсолютно уникальные свойства:

1. Длина при подключении на полном напряжении может варьироваться от одного метра до любой предельно допустимой. Это очень удобно, так как не всегда заранее известна длина трубопровода или водостока, который планируется обогреть.
2. У кабеля предусмотрена способность локально изменять объем тепловыделения. То есть, при повышении температуры в отдельно взятой зоне отапливаемого объекта тепловыделение кабеля снижается. Это повышает уровень безопасности всей системы в целом и существенно упрощает монтажные работы. В некоторых случаях появляется возможность не только прокладывать греющие ленты максимально близко друг к другу, но даже пересекать их, что совершенно исключено для резистивных кабелей.

Саморегулирующиеся кабеля можно использовать на любую длину и разрезать сообразно собственным нуждам, причем, непосредственно на объекте. Единственное, что обязательно нужно учитывать при установке оборудования, это разницу между пусковым и номинальным токами (составляет около 20–30%). Обычно этот момент описывается в сопроводительных документах на греющую систему и берется во внимание при выборе пускорегулирующей аппаратуры.

Стоимость саморегулирующихся кабелей выше, чем у резистивных примерно на 15–40%, однако, именно их клиенты выбирают чаще всего, потому что система работает более эффективно и быстро себя окупает.

Зональный кабель

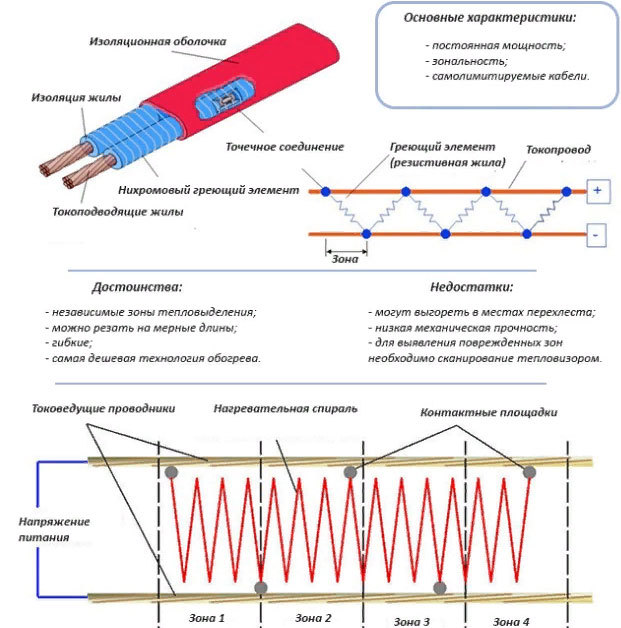

Зональный кабель — это специфическая вариация резистивных кабелей. Тепловырабатывающий элемент представляет собой проволоку из сплава с высоким уровнем сопротивления, спирально наложенную на две токопроводящие жилы, одетые в прочный полимерный изолятор. Шаг соприкосновения греющей спирали с токопроводящими жилами составляет около 1 метра. Мощность удельного тепловыделения колеблется от 15 до 70 Вт/м и не зависит ни от каких внешних условий.

Зональные кабели по многим показателям напоминают резистивные, но, несмотря на это, резать их можно непосредственно в зоне укладки по специальной разметке, нанесенной на внешнюю поверхность. Наиболее целесообразно применять этот вид антиобледенительного оборудования на кровлях, в длинных и сверхдлинных водосточных системах (от 35 метров и более) крупного и сверхкрупного диаметра (200 мм и более). Также зональный кабель уместно уложить в тех местах, где, согласно эксплуатационным правилам, требуется полное отсутствие наледи.

Особенности и места укладки

Функционируют обогревающие системы данного типа не постоянно, а только когда наступают оттепели, то есть в осенне-зимний, а также зимне-весенний период, если на улице температура колеблется в диапазоне от -5 до +3˚С. Это время как раз и является наиболее благоприятным для образования льда и появления сосулек.

В комплект поставки системы обогрева помимо самого нагревательного кабеля для водостоков входят температурные датчики воздуха и специальные терморегуляторы, которые управляют её работой в автоматическом режиме.

Кабель оснащается дополнительным оборудованием, которое контролирует его работу

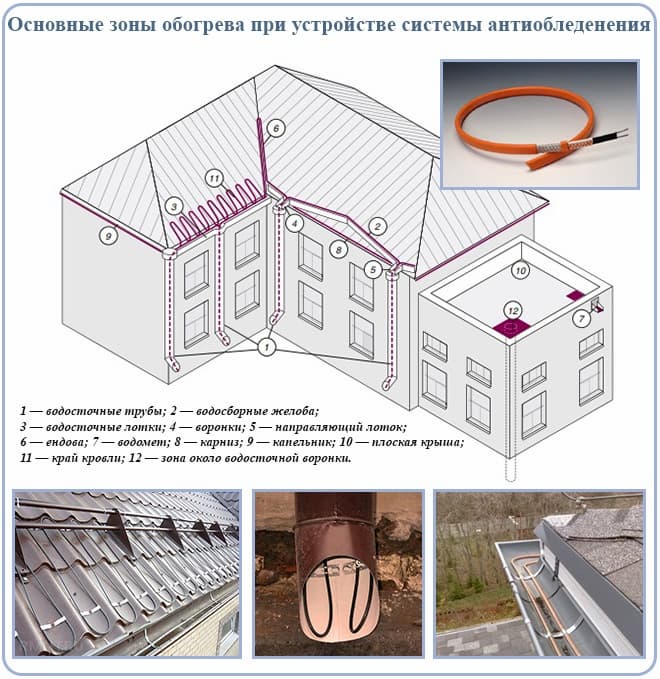

В целом, кабельному обогреву подвергаются следующие участки инженерных систем:

• жёлобы водостоков;
• трубы ливневой канализации;
• воронки водостоков, включая зону вокруг них;
• водосборные и дренажные лотки;
• карнизы крыш;
• линии стыков скатов кровли – ендовы.

Виды греющих кабелей, их достоинства и недостатки

Для обустройства надёжной системы антиобледенения используются два вида греющих кабелей:

• резистивные;
• саморегулирующиеся.

Далее рассмотрим особенности каждого из нагревателей и возможность их применения в том или ином месте кровли и водостока.

Резистивный нагреватель

Нагрев кабеля этого типа происходит за счёт омических потерь в жиле, которая имеет высокое сопротивление.

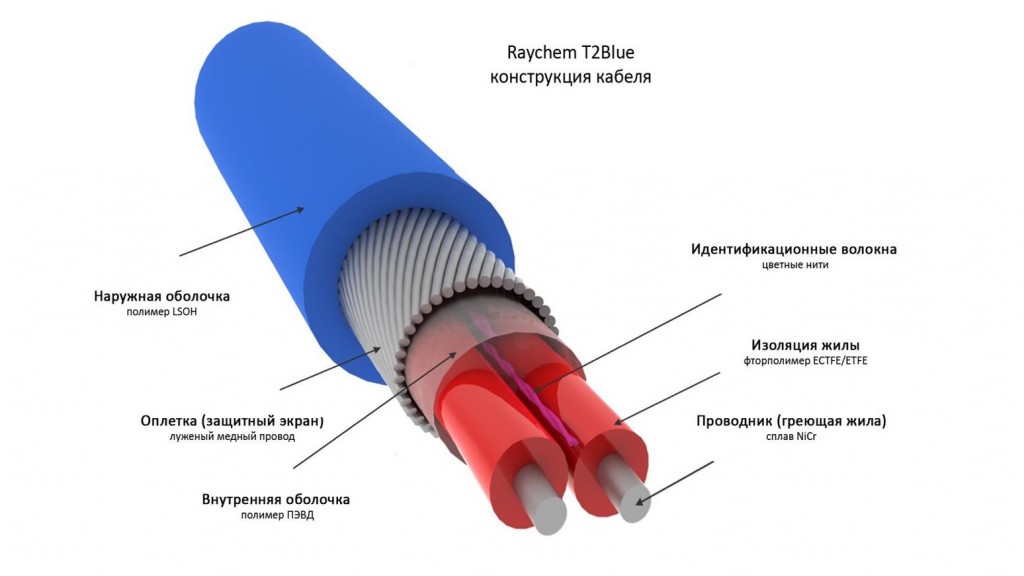

В зависимости от конструкции резистивный кабель может иметь одну или две нагревательные жилы

Тепловыделение современных резистивных нагревателей составляет до 30 Вт/м, при этом температура может достигать 250 °C. На разрезе хорошо видно внутреннее строение кабеля — металлический проводник, слой изоляции, медная оплётка и защитная оболочка. Кроме того, существует разновидность двухжильных кабелей с дополнительным токопроводящим элементом. Благодаря ему подключение может осуществляться с одного конца. Это значительно упрощает монтаж и удешевляет стоимость работ за счёт уменьшения длины цепей питания.

К достоинствам нагревателей этого типа относятся:

• простота конструкции;
• стабильность характеристик;
• эластичность;
• высокое удельное тепловыделение;
• относительно низкая стоимость.

Недостатками кабелей, работающих по принципу резистивного нагрева, являются:

• затруднённый монтаж системы, связанный с необходимостью использования контуров строго заданной длины;
• наличие «холодного» и «горячего» конца, из-за чего возникают тепловые напряжения;
• возможность локального перегрева при снижении эффективности теплоотвода. По этой же причине не допускается перехлёст кабеля;
• ограниченная ремонтопригодность: при перегорании нагревателя секция не подлежит восстановлению.

Поскольку мощность резистивного элемента не зависит от внешних условий, при использовании кабеля этого типа необходим правильный расчёт, иначе будет сложно избежать излишних энергозатрат.

Резистивный кабель можно подключать как с одного, так и двух концов — всё зависит от количества нагревательных жил

Саморегулирующийся нагревательный элемент

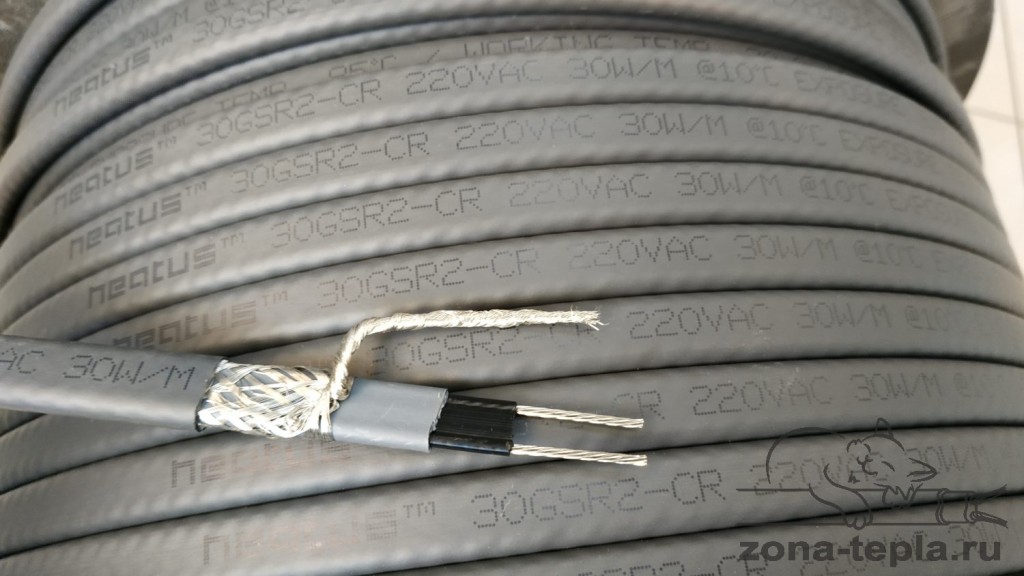

Саморегулирующийся кабель состоит из токоведущих жил, помещённых в среду из специальной пластмассы. Наличие в её составе зёрен графита превращает систему в длинную цепочку с множеством параллельных переменных сопротивлений. Проводимость внутреннего наполнителя меняется в зависимости от температуры, благодаря чему обеспечивается регуляция мощности нагревателя — при падении температуры кабель будет выделять больше тепла.

Саморегулирующийся кабель является высокотехнологичным электрическим нагревателем

Достоинства саморегулирующихся кабелей:

• высокая экономичность;
• упрощение монтажа — нагреватель можно резать на секции любой длины;
• невозможность локального перегрева даже в местах перехлёста нагревателя, а также при механических повреждениях;
• тепловыделение, которое изменяется по длине секции в зависимости от внешних условий;
• повышенная безопасность.

К недостаткам саморегулирующихся элементов относится более высокая стоимость, которая, впрочем, компенсируется во время их эксплуатации.

Самые эффективные системы антиобледенения получают, используя нагреватели обоих типов. Резистивный кабель, как обладающий более высокой удельной мощностью, рекомендуется монтировать на плоских участках кровли, а саморегулируемый — в желобах, воронках и водосточных трубах.

Инструкция по обогреву водостоков своими руками с использованием кабелей

Водостоки как система желобов и труб является непременным атрибутом любого строения. Если не отводить от здания дождевую или талую воду, которая стекает по кровле вниз, то она будет медленно, но верно разрушать отмостку и фундамент, не говоря уже о постоянных лужах под окнами, перед дверями и разводах на стенах.

При наступлении холодов на элементах водосточной системы образуются сосульки, а в некоторых местах водостока перемерзает. Это особенно часто наблюдается у домов, в которых не обустроена надежная теплоизоляция, особенно верхней части здания. Внутренние испарения ее нагревают, а тающий снег образует слой льда на всей поверхности кровли и сосульки по краям крыши.

Это влечет за собой деформацию и разрушение не только материала покрытия на краях скатов. При определенных условиях лед разрывает водосточные трубы, ломает желоба, которые на такую нагрузку не рассчитаны.

Именно с целью предотвращения негативных последствий температурных перепадов следует организовать обогрев водостоков, что вполне по силам сделать своими руками. Его задача – исключить возможность кристаллизации влаги.

Ведь, кроме всего прочего, лед в желобах и трубах будет препятствовать удалению жидкости со всей поверхности крыши.

Места установки нагревательных элементов

• Лотки, карнизы, желоба, водосборники.
• Водосточные трубы.
• Стыки скатов (при сложной конфигурации крыши) и другие места, где возможно скопление воды.

Что учесть

Климатические условия региона проживания. Особенно это касается суточных перепадов температуры и интенсивности выпадающих осадков.

Тип кровли —  они различаются по способу отделки. Теплыми крышами считаются те, в процессе монтажа которых не проводилось их достаточное утепление. Как уже указывалось, в зимний период в чердачном помещении, мансарде из-за повышенных теплопотерь сохраняется плюсовая температура, которая подтапливает снег, лежащий на крыше.

К холодным относятся покрытия с качественной теплоизоляцией. Образование сосулек происходит только при повышении температуры наружного воздуха (при оттепели).

Вариант схемы подсоединения — параллельное или последовательное. Суммарная электрическая мощность. Придется устанавливать отдельный щиток управления со своим автоматом защиты.

Кабель резистивный

Состоит из оболочки, изоляционного слоя и центральной жилы. Так как она характеризуется определенным электрическим сопротивлением, то при прохождении по ней тока происходит выделение тепловой энергии. При неизменной его величине температура нагрева будет постоянной. Преимуществом является относительно низкая стоимость.

Кабель резистивный зональный

Это усовершенствованный вариант предыдущего типа. Он обладает повышенной надежностью, может работать даже при частичном повреждении, более удобен в монтаже.

Кабель саморегулирующийся

Роль нагревательного элемента играет специальная матрица, которая в зависимости от изменений внешней температуры меняет свое сопротивление, тем самым автоматически регулируя степень нагрева. Цена на него более высокая, но в плане эксплуатации он привлекателен тем, что потребление электроэнергии в общем значительно ниже. Кроме того, отсутствует необходимость установки в схеме температурного датчика.

Мощность саморегулирующегося кабеля подбирается в пределах 15 – 30 Вт/п.м. Однако нужно учесть, что срок его эксплуатации меньше из-за повышенного «старения» матрицы. Кроме того, у него есть «стартовый ток», и это нужно учитывать при подборе номинала автомата защиты.

Имеются 2 варианта исполнения такого кабеля: с линейным изменением мощности и со скачкообразным. Последний тип изделия более быстро набирает необходимую температуру.

Советы

• Такая работа должна проводиться комплексно. Если не организован обогрев кровли, то монтаж системы антиобледенения только для водостока теряет всякий смысл.

• Для обогрева именно водостоков лучше использовать кабель саморегулирующийся. А вот более дешевый, резистивный, можно использовать для кровли. Почему? На разных участках трассы образование льда происходит с различной интенсивностью. Это зависит от расположения дома, его дневной освещенности и многих других факторов. А кабель резистивный греет одинаково на всех участках. Получается перерасход энергии. Кроме того, в некоторых местах он может перегреваться.

Как вариант – прокладка резистивного кабеля только в желобах, а в трубах – саморегулирующегося.

• Для кровли холодного типа следует рассчитывать на мощность кабеля 25 – 30 Вт/п.м. При большой протяженности водостока она увеличивается. В таких случаях есть смысл организовать параллельное подключение «линий».

• Кабеля монтируют несколькими способами: обвивают вокруг желобов и труб, прокладывают вдоль (прямо или петлями). Все зависит от конкретного места установки. Критерий один – качественный обогрев поверхности.

• Необходимо предусмотреть жесткую фиксацию кабелей на элементах водостока. На них будет воздействовать не только вода, но и частички тающего льда.

• При температуре на улице ниже -10 0С систему подогрева включать не рекомендуется.

• Уложенные кабеля не должны препятствовать свободному току воды.

Конкретной рекомендации по прокладке кабелей быть не может (соотношение их длины с протяженностью водостока), расположение. Многое зависит от особенностей климата в данном регионе, материала желобов и труб, толщины их  стенок, ширины (диаметра).

Нагревательный кабель для водостоков и его применение

Нагревательный кабель бывает двух типов: резистивный и саморегулирующийся.

Резистивный — это обычный кабель с постоянной температурой нагрева, мощностью и сопротивлением. Он требует небольшого стартового тока, является довольно недорогим по стоимости, но, при этом, характеризуется повышенным потреблением электрической энергии, может перегреваться в случае перехлестов, служит не очень долго. Кроме всего прочего, монтаж такого кабеля иногда затруднен, поскольку его можно прокладывать только отрезками определенной длины.

Саморегулирующийся греющий кабель – это более технологичное изделие. Одним из его основных элементов является полимерная матрица, реагирующая на температуру и дающая возможность кабелю изменять свое сопротивление.

Достоинствами теплового саморегулирующегося кабеля являются:

• экономичность (за счет регулирования температуры происходит экономия электроэнергии);
• высокий срок службы (конструкция кабеля предохраняет его от перегорания);
• эффективность (возможность нагревать разные участки с разной интенсивностью);
• отсутствие необходимости использования датчика температуры в автоматике (эту функцию выполняет матрица);
• удобность монтажа (можно резать на куски нужной длины, более простые правила укладки).

Недостаток – это высокая, по сравнению с резистивным кабелем, стоимость.

Важно! Профессионалы советуют использовать комбинированную систему и прокладывать резистивный кабель на кровле, а саморегулирующийся — в водостоках и желобах. Это позволит сократить расходы на электрообогрев, не потеряв при этом качества работы системы.

Виды кабеля: плюсы и минусы

Основным элементом антиобледенительной системы является греющий кабель. Они различаются по нагревательному элементу, количеству токопроводящих жил, по эксплуатационным характеристикам и степени защиты.

В рассматриваемых системах могут использоваться одно- и двухжильные варианты. По типу нагревательного элемента выделяются 2 разновидности – резистивный и саморегулирующий кабель.

Резистивный кабель

Принцип его действия основан на разогреве токопроводящих жил при прохождении тока. Чем больше их электрическое сопротивление, тем больше выделяется тепловой энергии.

В наиболее простых конструкциях такие проводники выполняются из стали. В современных, высокоэффективных кабелях используются специальные резистивные сплавы.

Примером могут служить кабели Elektra VCDR и Elektra TuffTec.

Резистивные кабели имеют несколько вариантов конструкции:

1. Одножильный тип. В нем токопроводящая жила высокого сопротивления покрыта термостойкой изоляцией (фторлоны, в частности, фторполиэстер), металлической оплеткой для механической защиты и заземления системы, герметичной оболочкой их ПВХ. На такой кабель электрический ток подается с обоих концов.
2. Двухжильный тип. Кабель имеет 2 разные токопроводящие жилы. Одна из них – резистивная, нагревательная жила, другая – обычная токопроводящая жила, для подведения тока к первой жиле с другого конца кабеля. В такой конструкции подключение к сети производится с одного конца, а на другом конце устанавливается перемычка между жилами.
3. Плоский тип. Это усовершенствованный одножильный кабель, в котором жила выполнена в виде плоской ленты. Такая конструкция позволяет уменьшить радиальный размер и увеличить площадь обогрева.

Основные преимущества резистивного кабеля: простота и пониженная цена (порядка 700-900 руб/м), стабильность характеристик, высокое тепловыделение, достаточная защита от повреждений и воздействия влаги.

К минусам конструкции отнесены такие недостатки: риск локального перегрева при перегибах резистивной жилы, необходимость использования только строго определенной длины кабеля, повышенная чувствительность к перегреву.

Саморегулирующий кабель

Современный вариант греющего элемента – саморегулирующий кабель. В нем нагрев происходит с помощью специальной полупроводниковой матрицы, которая накладывается в виде оболочки поверх резистивных жил.

Такой элемент обладает специфическим свойством – мощность тепловыделения увеличивается с понижением температуры, при этом она не зависит от перегибов жил. Популярностью пользуются модели Elektra SelfTec и Elektra SelfTec PRO.

Преимущества таких кабелей: оптимальный расход электроэнергии, исключение риска локальных перегревов, надежность системы.

Однако следует обратить внимание и на недостатки:

• значительные пусковые токи;
• отсутствие возможности предварительной оценки эффективности;
• ограниченный срок службы (до 5 лет);
• повышенная цена (более 1100 руб/м).

С учетом высокой стоимости данный кабель обычно используется только в тех местах, где высока вероятность перегибов резистивного кабеля.

Монтаж с учетом типа кровли

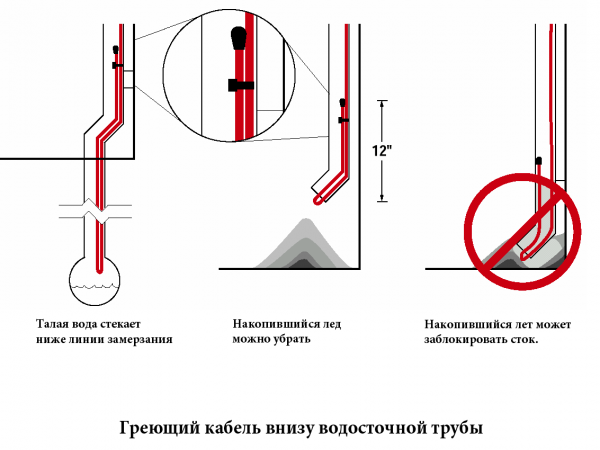

Греющий саморегулирующийся кабель для обогрева труб

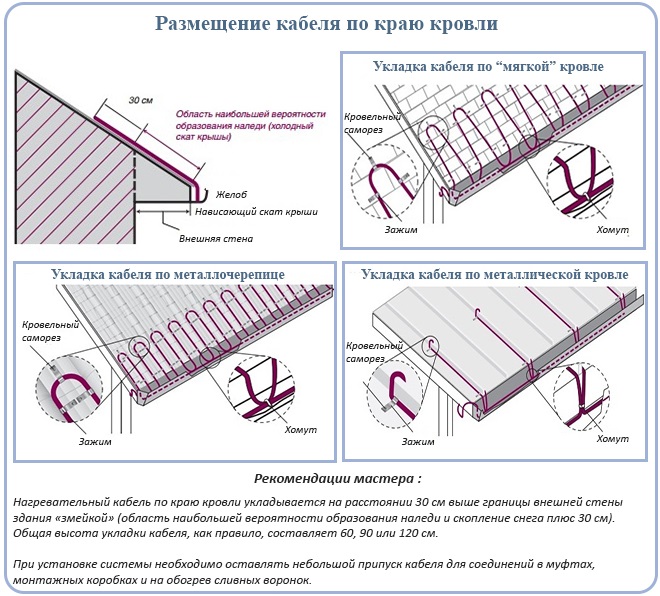

Правильное расположение провода подобрать сложно. Обычный шаг при укладке змейкой составляет 50-60 см, а в местах большего колебания температур уменьшается до 20 см, что повышает эффективность обогрева.

Талую воду необходимо куда-то направлять. Поэтому нужен прогрев желобов и водостоков. На рисунке изображена схема нагрева. Здесь водостоки прогреваются по всей длине.

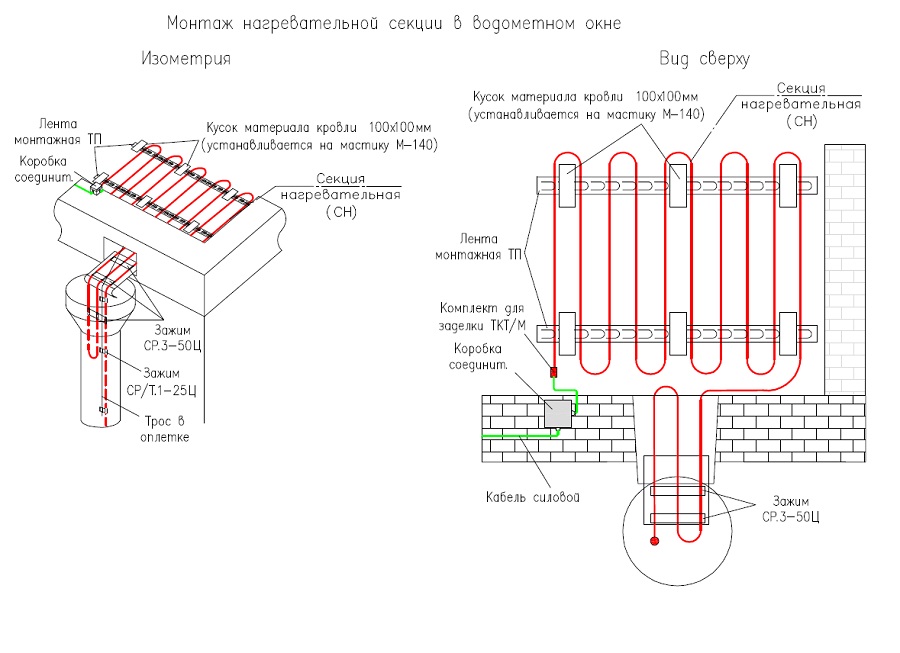

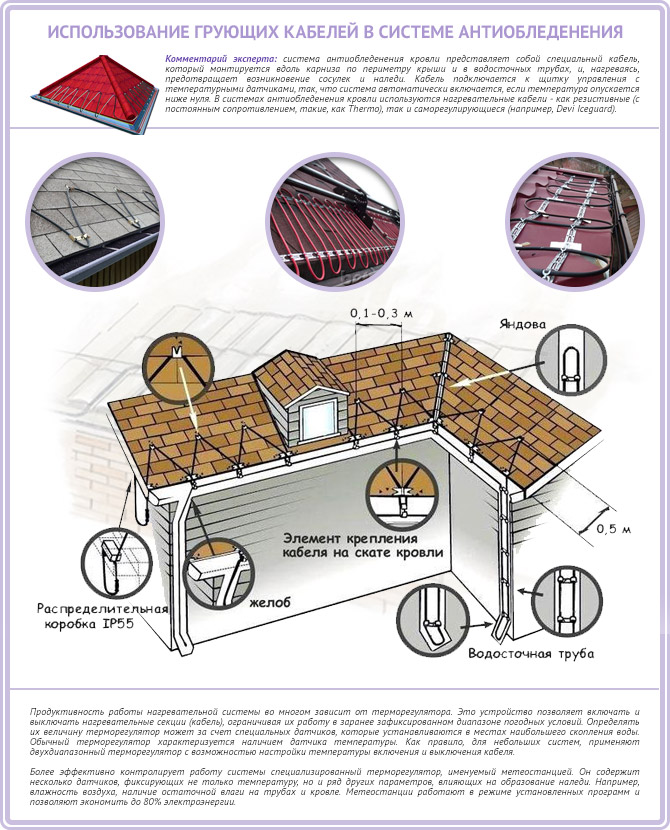

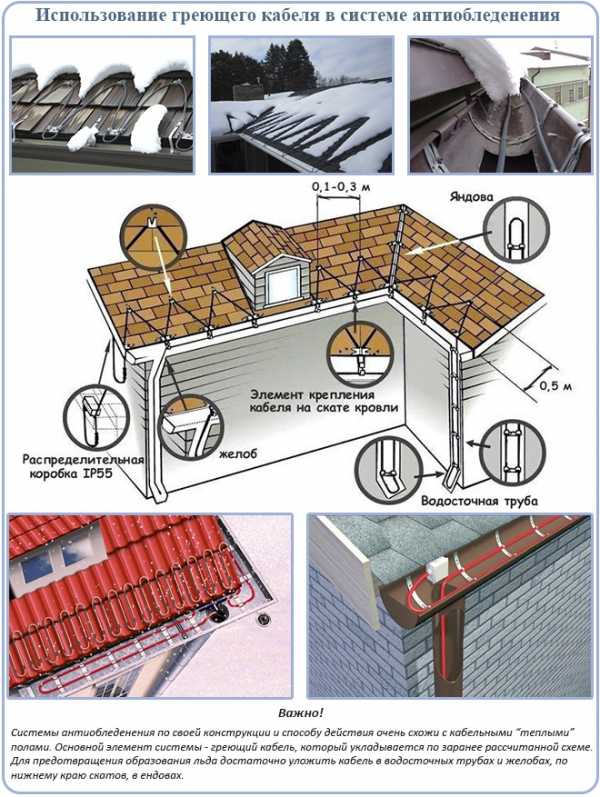

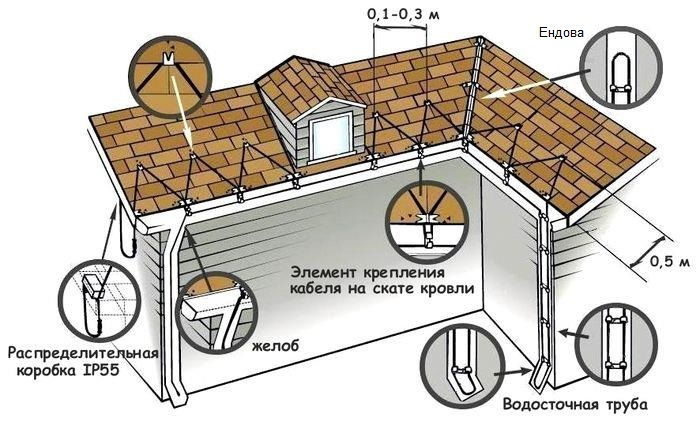

Схема прокладки греющего кабеля в частном доме

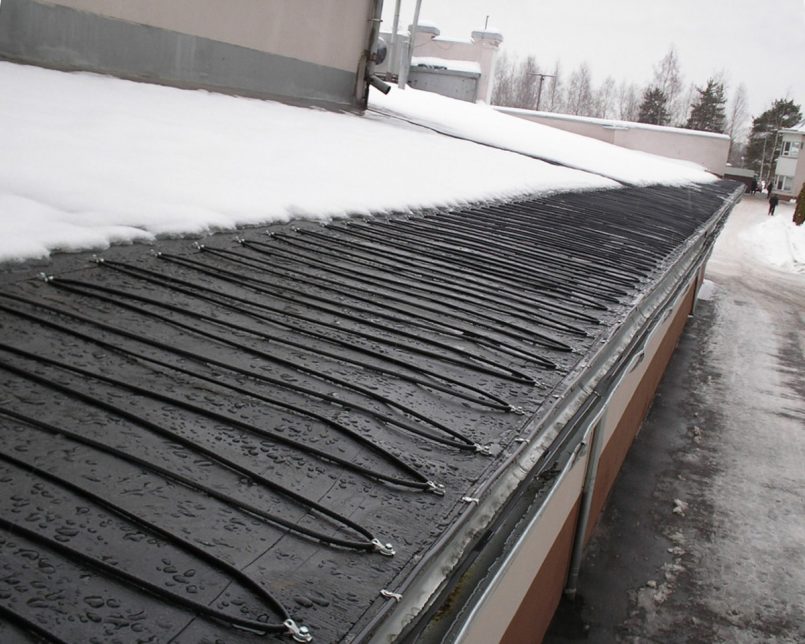

На металлической кровле провод размещают с обеих сторон каждого шва, пропуская через желоб водостока. Если водостоков нет, петля выходит за край крыши с припуском около 7 см.

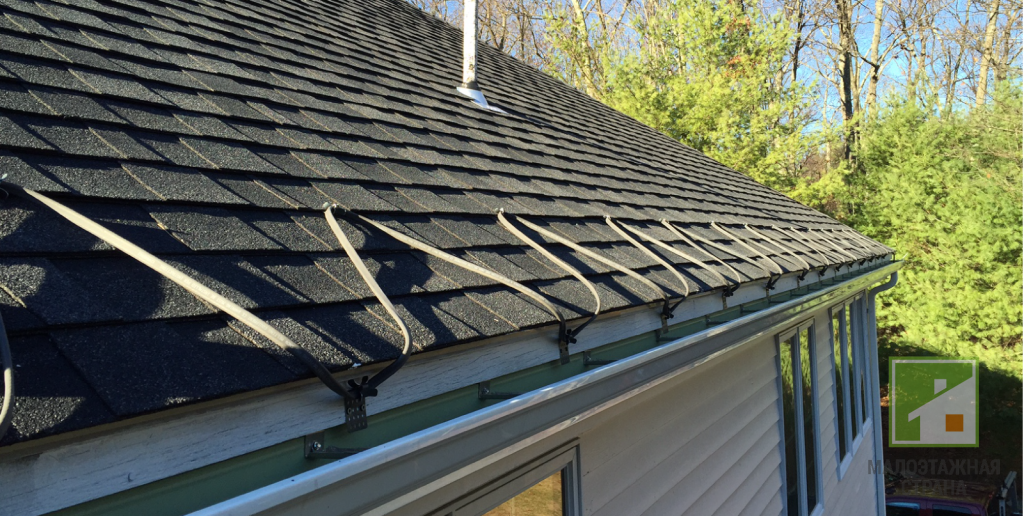

На мягких крышах крепление производится с помощью клипс, прибиваемых к поверхности, с обработкой мест соединения герметиком.

Монтаж также делается с помощью скоб, приклеиваемых к металлической кровле. Фиксация должна быть надежной, поскольку на металле наледь образуется особенно активно.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

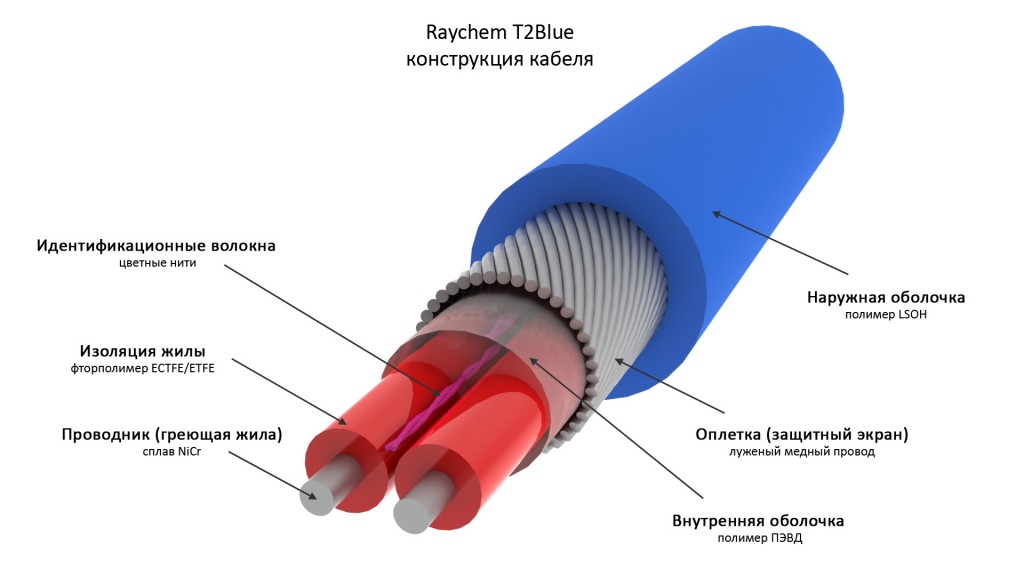

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

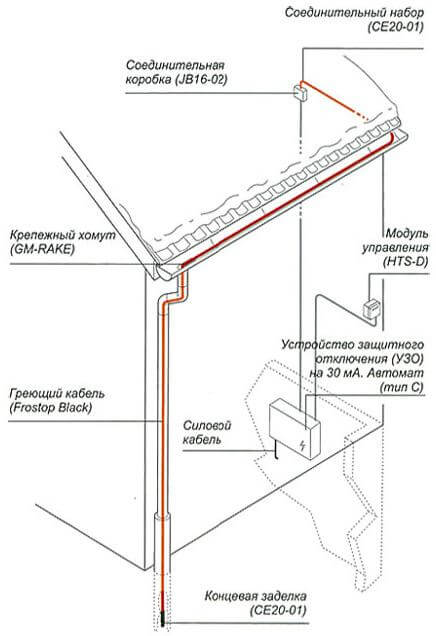

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

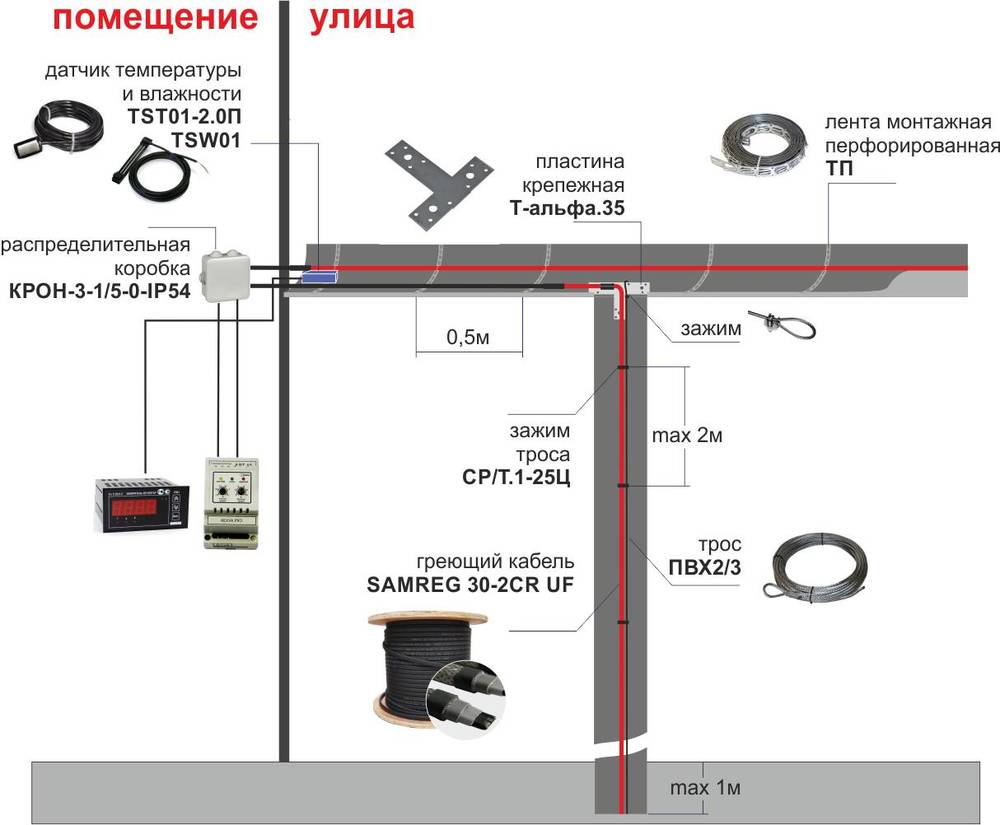

Схема подключения греющего кабеля

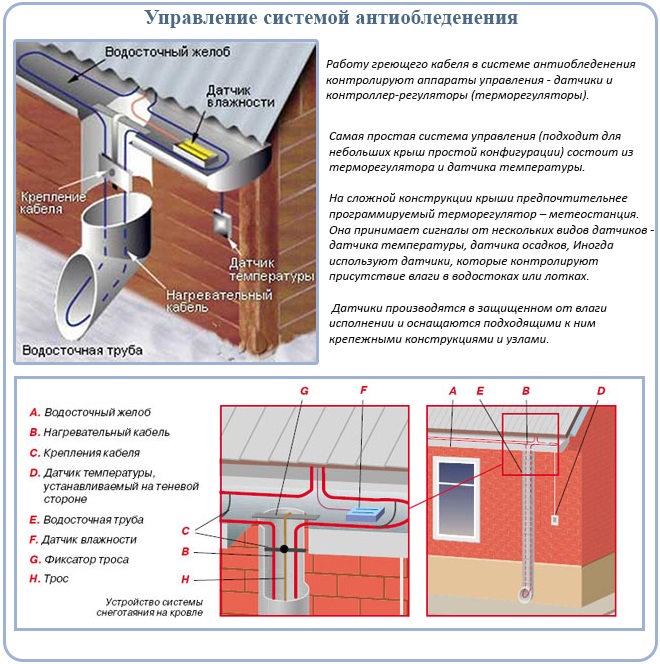

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

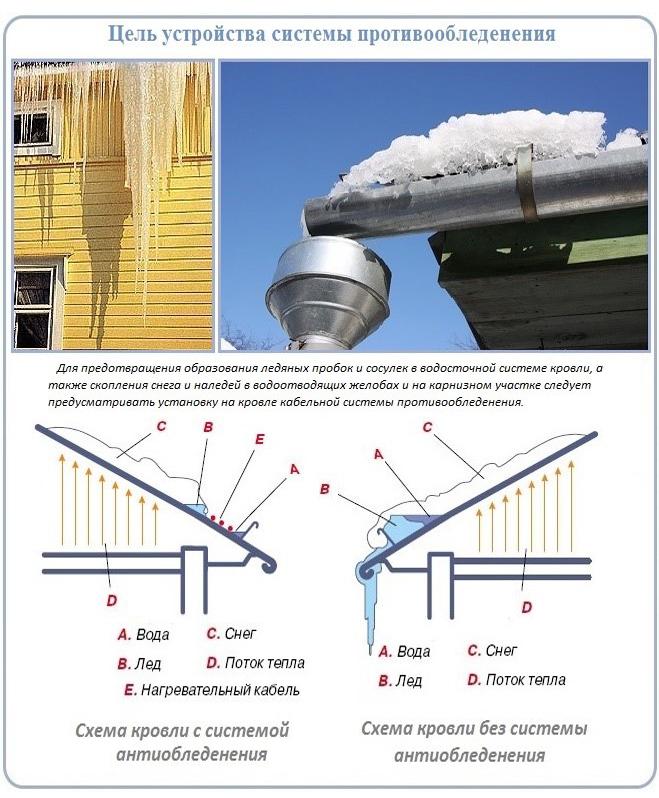

Обогрев водостоков и желобов, его задачи

Такая антиобледенительная система — целый комплекс устройств, которые предотвращают образование льда на карнизах, появление пробок в водостоках, деформацию желобов. Корректный и своевременный монтаж обогрева даст возможность защитить конструкции от контакта с водой, от образования опасных сосулек и снежных завалов.

Обогрев водостоков и желобов обеспечивается специальными кабелями, которые, нагреваясь, способствуют оттаиванию снега, предотвращают образование ледяных наростов. Главной особенностью этой системы является возможность работы только в тот период, когда здание необходимо защитить. При правильном монтаже системы полностью исключается риск образования и падения сосулек, деформация и продавливание желобов, заторы в трубах водоотвода.

Системы, включающие защиту кровли, а также обогрев водостоков и желобов, выполняют такие задачи:

• удаление тяжелой наледи и сосулек;
• предохранение водостока от повреждений;
• автоматическая очистка крыши от жидкости;
• снижение нагрузки на конструктивные элементы здания;
• защита мокрых участков кровли от повреждения (гниения);
• препятствование возникновению заторов из-за ледяных пробок в трубах;
• защита от резких суточных перепадов температур, которые угрожают кровельным материалам.

Антиобледенительная система выполняет и более «глобальную» задачу: защита кровли, обогрев водостоков и желобов увеличивает срок службы кровельного покрытия, а также способствует сохранению материалов конструкций — стропильной и дренажной систем.

Как избежать образования сосулек и наледи на крыше

А теперь давайте разберем все самые досадные ошибки монтажа нагревательного кабеля, которые легко могут привести к проблемам.

Если крепить кабель небрежно, его легко можно переломать в нескольких местах. Из-за этого в итоге оказывается разрушена вся система обогрева.

Если кабель подвижен из-за того, что прикреплен только на монтажную ленту – такой не продержится и двух лет. А все потому, что на него будет постоянно оказываться механическое воздействие снегом и льдом.

Нагревательный кабель для крыш нельзя крепить лентой, которую используют для монтажа теплых полов. Используемые зажимы совершенно не подходят для крепления кабеля, и легко разгибаются под давлением съезжающего снега. Почему тогда зажимы применяют для полов? Это – временная мера, и их функция заканчивается тогда, когда пола заливают цементной стяжкой.

Не подходит также для этой цели и специальный пластиковый крепеж для кабелей, если он монтируется на щелчок. За несколько лет такое крепление рассыплется от хрупкости из-за ультрафиолетовых лучей. И уж тем более нельзя крепить белые пластиковые стяжки – только черные, и только от хорошего производителя. Обычные стяжки не для кровли стоят, конечно, дешевле, и визуально держат кабель не хуже, но больше одной зимы они не проживут.

Любое отверстие в кровли, даже хорошо заделанное герметиком, с годами начинает протекать. А потому абсолютно неправильно стремиться к тому, чтобы закрепить кабель как можно крепче.

Если на кончик нагревательного кабеля установлена термоусадочная трубка и обжата пассатижами, то при разогреве провода будет потеряна герметичность. Представляете себе последствия?

Нагревательный кабель, конечно, можно спустить в водосточную трубу и без троса, но тепловые расширения и тяжесть льда сделают свое дело – система оборвется.

Силовые кабеля, не предназначенные для укладки именно не кровле, использовать нельзя: система будет постоянно отключаться, и не исключено поражение током тех, кто к ней прикоснется.

Не нужно также класть кабель там, где в нем нет необходимости – на ограждении кровли, например. Это просто лишний расход энергии, и не больше.

Вот и все сложности!

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Почему система снеготаяния – лучший выбор?

Борьбу с наледью на крыше ведут различными способами. Однако только кабельный электрообогрев кровли считается по-настоящему эффективным и безопасным методом. Если оборудование будет установлено правильно, с соблюдением всех технологических нюансов, о проблеме с сосульками можно будет забыть.

Механический и химический методы проигрывают кабельной системе антиобледенения во многом. Первый, хоть и является наиболее распространенным и наименее затратным, требует применения спецтехники и приглашения специалистов, обученных работам на высоте, что не всегда удобно, да и в «долгосрочной перспективе» этот вариант не так уж дешев. К тому же, ломами и лопатами можно серьезно повредить кровельный материал и водосточную систему. Второй же заключается в нанесении на соответствующие поверхности особых эмульсий, которые мало того, что дорого стоят, так еще и нуждаются в периодическом обновлении (как правило, несколько раз за сезон).

Поэтому вывод очевиден, система антиобледенения кровли – наиболее простое и надежное решение проблемы наледи на крыше, не требующее регулярных трудовых затрат. И, как показывает практика, ее установка окупается сполна.

Если расчет системы антиобледенения будет произведен правильно, а комплектующие будут отличаться высоким качеством, то ее работа будет эффективной в независимости от погодных условий

Кабельный обогрев способен охватить все проблемные зоны кровли:

• водосточные трубы;
• желоба;
• воронки;
• ендовы;
• лотки для сбора воды;
• капельники;
• снегозадержатели.

Причем полный обогрев крыши совсем не обязателен. Как правило, укладка нагревательных элементов в самых проблемных местах, где скопления льда и снега максимальны, избавляет от проблемы наледи всю площадь кровли.

Стоит также отметить следующие достоинства систем антиобледенения: малые эксплуатационные затраты, недопущение скопления дождевой и талой воды, а также совместимость с плоскими кровлями.
