Как правильно сделать крышу дома своими руками

Что нужно знать о четырехскатных стропильных системах?

Существуют два варианта четырехскатных крыш: вальмовая и шатровая. Первый тип имеет форму прямоугольного конверта, состоящего из двух основных трапециевидных скатов и конька, и двух фронтонных (боковых) скатов — треугольников:

Шатровая кровля – это четыре одинаковых равнобедренных треугольника, соединенных в одной верхней точке (напоминает шатер):

Оба варианта предусматривают установку, как наслонных, так и висячих стропил, которые устанавливаются с использованием стандартных технологий.

Стропила двухскатной крыши, стропила для односкатной крыши

Простой онлайн калькулятор точно рассчитает длину стропил, длину свеса стропил, угол среза стропил. Начните расчет стропил прямо сейчас!

Стропильная система своими руками

Данный калькулятор незаменим для тех, кто решил сделать стропила своими руками. Умный онлайн калькулятор произведет точный расчет длины до свеса стропил, длину свеса, угол среза и расстояние от грани стропила до начала запила. Онлайн калькулятор подходит для расчета стропил двускатной крыши и 1-скатной крыши.

Допустимый диапазон угла наклона крыши от 20° до 60°, чем меньше угол, тем меньше понадобиться пиломатериалов для фермы, но чем больше угол, тем просторнее будет под крышей второго этажа дома. Если выбрать угол в 30°, то для ширины здания в 10 м возвышение конька над верхним перекрытием будет равно 2.5 м. Длина стропильных ног составит 7 метров, из них 6,2 над домом, а остальное вылет за крышу. Минимальный размер вылета принято брать в 50 см для безопасности от непогоды. Стропила длиной в 7 метров считаются максимально допустимыми для наклонного исполнения к коньку кровли, если длина стропил более 7 метров потребуется дополнительное усиление двухскатной кровли в виде балок. При расчет стропил на двухскатную крышу шаг между отдельными лагами составляет 80-130 см. Точный размер шага зависит от веса кровли, от количества осадков и ветровой нагрузки в вашем регионе строительства. Все стропильные заготовки необходимо обработать антисептическим и противопожарными составами.

Виды древесины для кровли

Для стропильного монтажа, в зависимости от назначения объекта применяют следующие виды пиломатериала:

1. Брус чистообрезной, двухкантный и четырёхкантный.
2. Доску обрезную.

Древесина хвойных пород, например, лиственница и сосна, чаще всего применяется в обустройстве стропильной системы. Она имеет достаточную прочность, хорошо поддаётся обработке и противостоит гниению. Перед укладкой на крышу материал обрабатывают специальной пропиткой.

Стандартная доска имеет длину 6 метров, брус – 3 метра.

Дефекты, влияющие на качество пиломатериала:

• Сучки – техническими условиями регламентируется количество сучков в доске, не влияющее на прочность конструкции.
• Обзол – для стропильных конструкций его полностью срезают.
• Трещины – возникают от неправильной сушки или растрескивания на морозе. Такой материал непригоден для монтажа крыш.
• Гниль и грибок – от неправильного хранения во влажных условиях – отбраковывается.

Доска обрезная должна быть без дефектов

Выбрав правильный пиломатериал, приступают к замерам и сращиванию стропил.

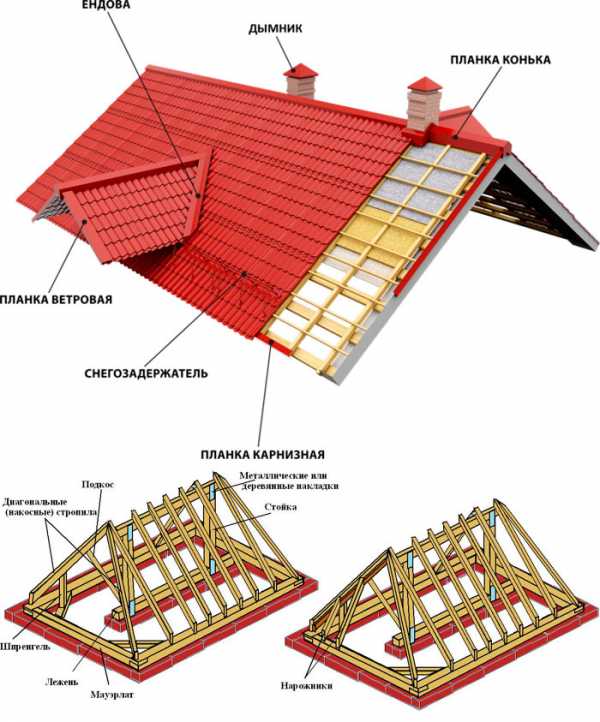

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

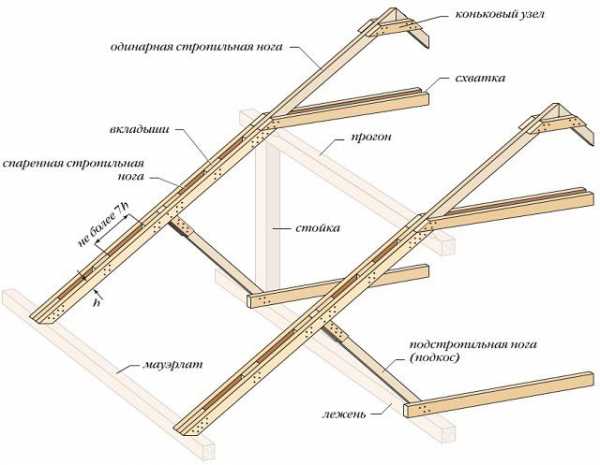

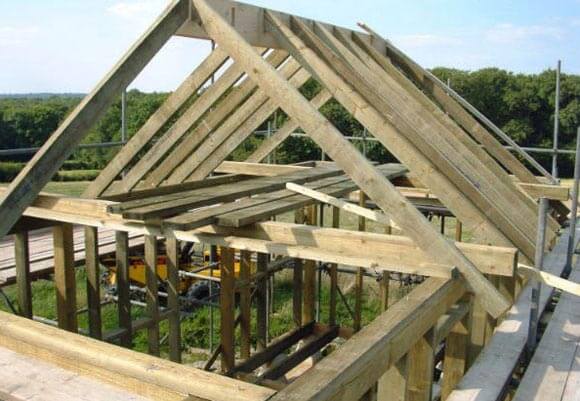

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

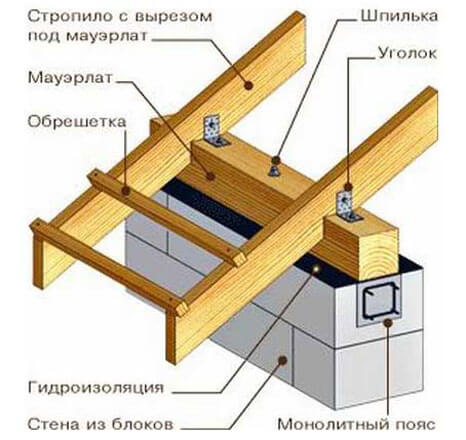

Крепление мауэрлата

Мауэрлат

• Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

• Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
• Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
• Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
• Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
• Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
• Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

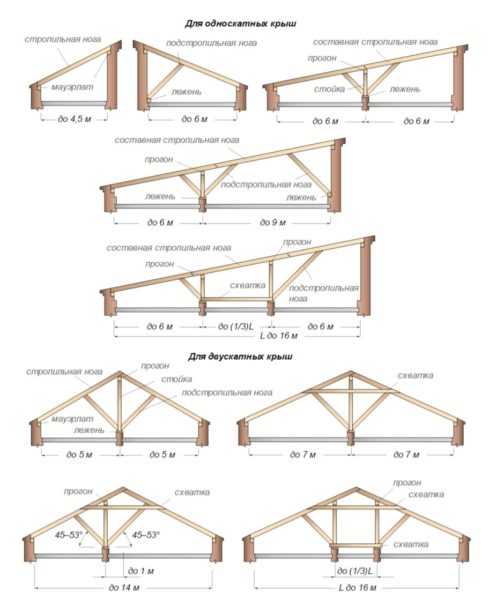

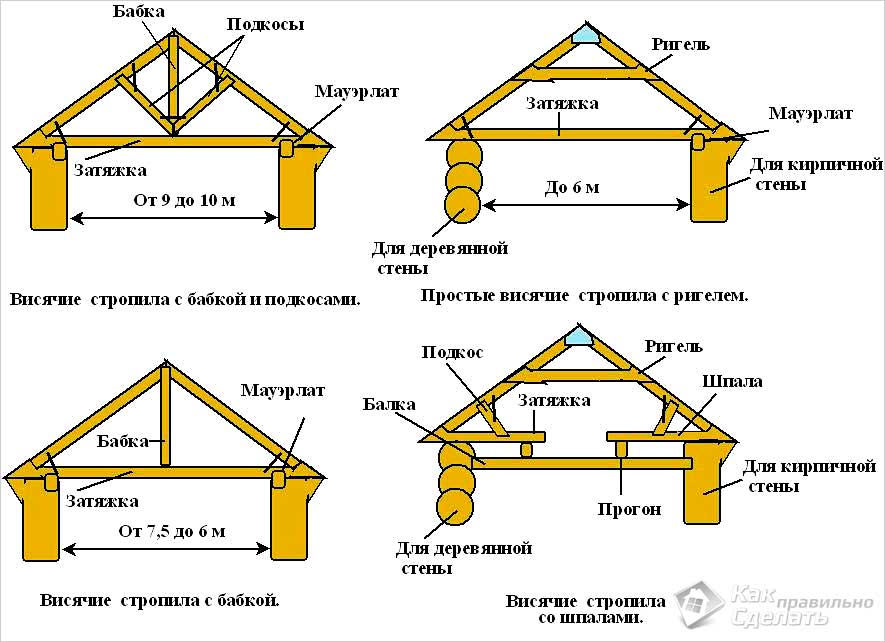

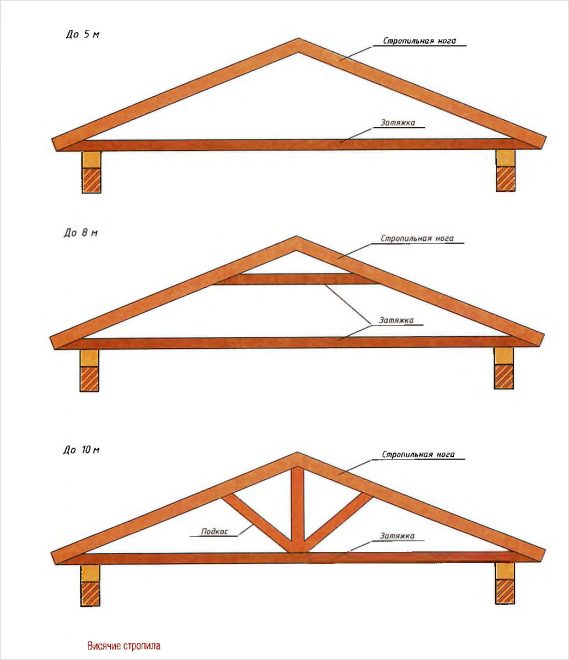

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
• ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Минимально допустимое сечение стропильных ног

Размеры стропил при определенном угле наклона крыши

Для изготовления стропил больше подходит доска, т. к. она выдерживает большие нагрузки и представляет собой недорогой вариант материала.

Поперечное сечение определяют исходя из расстояния между стропил и их протяженности (высота крыши):

• шаг 2,0 м, длина ноги 3,0, 4,0, 5,0, м — сечение, соответственно: 100 х 150, 100 х 200, 100 х 250 мм;
• шаг 1,75 м, длина ног 3,0, 4,0, 5,0, м — сечение: 75 х 150, 75 х 200, 100 х 200 мм;
• шаг 1,1 м, размер стропилин по длине 3,0, 4,0, 5,0, м — сечение: 75 х 150, 75 х 175, 75 х 200 мм;
• шаг 0,9 м, длина ноги 3,0, 4,0, 5,0, м — сечение: 50 х 150, 50 х 200, 75 х 250 мм;
• шаг 0,6 м, размер стропилин 3,0, 4,0, 5,0, м — сечение: 40 х 150, 50 х 150, 50 х 200 мм.

Учитывают материал настила, например, под шифер или натуральную черепицу размер сечения увеличивают по сравнению с легким профнастилом или ондулином.

Формы крыш и стропильных систем

• Односкатная крыша

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство стропил односкатной крыши

• Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

Контекст: Кровля из профнастила

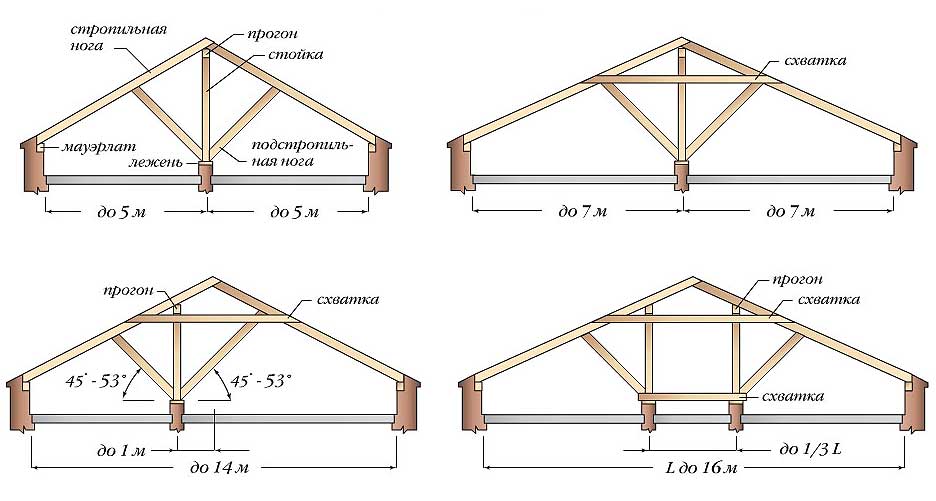

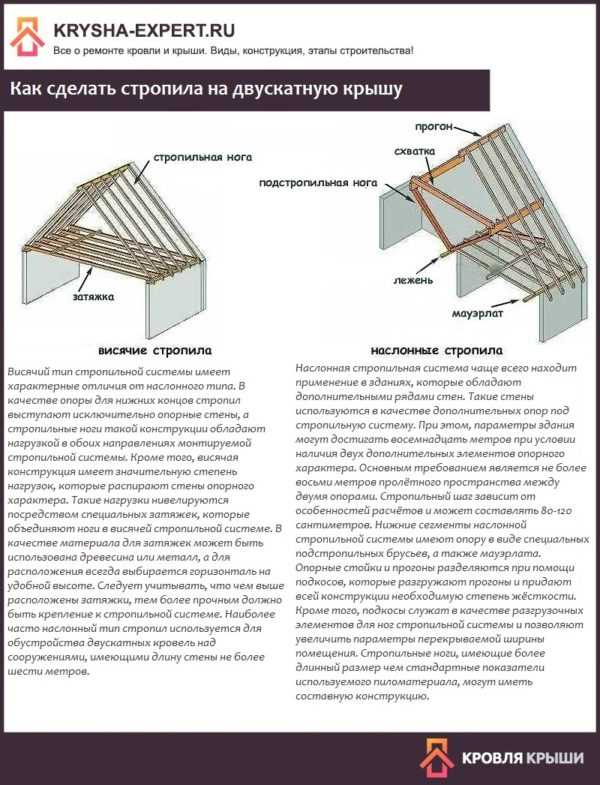

Устройство висячих и наслонных стропил двускатной крыши

• Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

Контекст: Укладка фальцевой кровли: главные особенности процесса

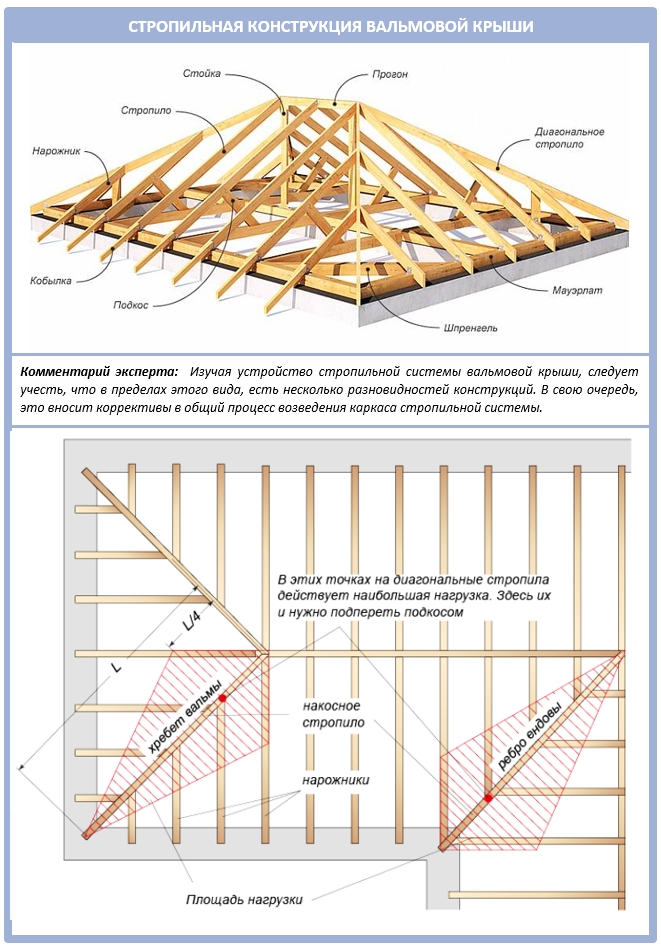

Особенности конструкции четырехскатной крыши

• Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

Устройство ломанной крыши

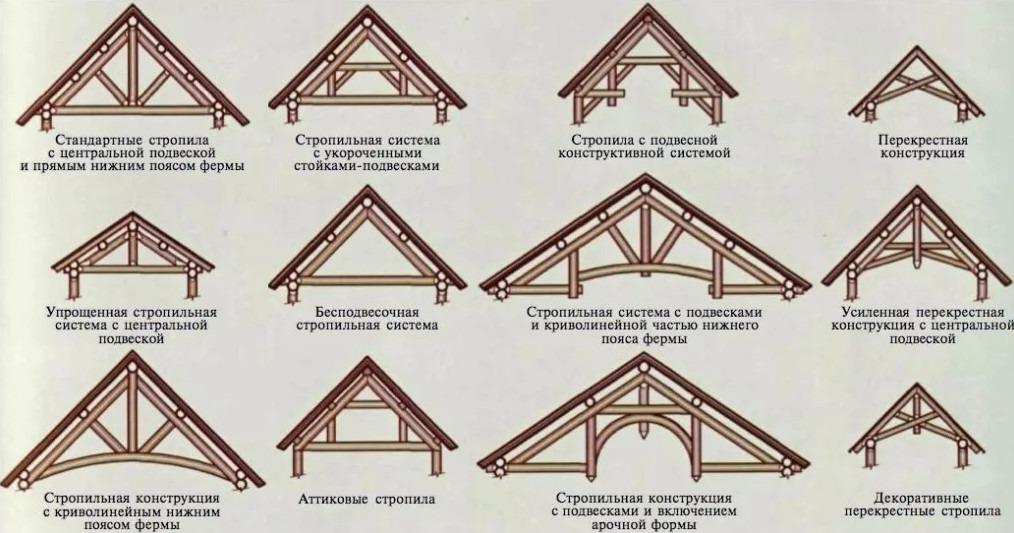

• Выше перечислены наиболее распространенные, но далеко не все формы крыш

Этапы монтажа стропильной системы мансарды

Технология монтажа мансардной крыши требует определенной последовательности:

• установка мауэрлата;
• укладка поперечных балок;
• монтаж вертикальных стоек;
• затяжка боковых стоек или установка конькового бруса;
• разметка шага и монтаж стропильных ног;
• установка вспомогательных узлов: ригелей, подкосов, подстропильных ног;
• обрешетка, гидроизоляция, настил кровельного материала.

Крепление мауэрлата является важным этапом для устройства всей системы, это основа конструкции

Инструкция к калькулятру

Исходные данные

Условия эксплуатации:

Срок службы — здесь указывается срок, на протяжении которого конструкции должны исправно работать.

Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.

Характеристики стропилин:

Для справки, стропилина — это одна из досок стропил.

Материал — здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.

Ширина (B) и высота (D) — размеры сечения стропилины.

Сорт древесины — здесь выбирается сорт древесины, из которого будут изготовлены стропилины.

Пропитка — ставится «Да», если древесина будут подвержена глубокой пропитке антипиренами под давлением.

Нагрузка:

По СНиП «Нагрузки и воздействия» нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн)  и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).

Результат

Длины (L1 и L2) — расчетные длины стропилин.

Углы наклона (P, P1 и P2) — углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.

Реакции (VA, VB и VC) — реакции, возникающие на опорах.

Усилия (NA, NC, ND и NE) — усилия, возникающие в затяжке.

Гибкость стропилины — параметр необходимый для расчета стропил на сжатие.

Расчет по прочности:

Gстропил. — напряжение, возникающее в стропилах.

Rтреб — требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.

Запас — в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.<Rтреб) в данной графе отображается запас прочности.

Примечание: в случае, если стропилина имеет три опоры, то расчет по прочности производится в двух вариантах:

• Вариант 1 — на усилия и момент, возникающие на средней опоре.

• Вариант 2 — на усилия и момент, возникающие в большем пролете (L1 или L2).

Расчет по прогибу:

В принципе, если Вы строите дом себе, то на него можно не обращать внимания при условии, что стропила по прочности проходят.

Fстропил. — прогиб, который возникает под действием нагрузок.

Fmax — максимально допустимый прогиб для стропил.

Запас — здесь отображается, либо процент запаса (положительная цифра), либо на сколько действительный погиб стропил крыши превышает максимально допустимый (отрицательная цифра).

Как закрепить мауэрлат на стенах правильно

Монтаж мауэрлата отличается для деревянных и кирпичных домов. В деревянных постройках функцию мауэрлата могут выполнять верхние балки. Чтобы установить стропила на брёвна, достаточно в балках вырезать углубления. Пазы должны быть вырезаны точно под размер.

Для кирпичных домов технология немного усложняется:

Мауэрлат крепится следующим образом:

При монтаже важно, чтобы брусья складывались в треугольник правильной формы. Также следите, чтобы брусья располагались в одной плоскости по горизонтали. Если так сделать, то это существенно облегчит дальнейшие работы, а также придаст конструкции достаточную прочность. Далее нужно на брусьях разметить место, где будут располагаться стропила. Пазы следует вырезать по толщине бруса.

Как рассчитать все параметры каркаса

Перед тем, как приступать к монтажу крыши, нужно рассчитать конструкцию. Поэтому не стоит приступать к вычислению сечений каждого элемента кровли. Чаще всего эти сечения принимаются конструктивно. Расчет выполняется для стропил и накосных ног. Для этого необходимо правильно подобрать высоту и ширину сечения. На параметры оказывает непосредственное влияние:

• Материал изготовления покрытия кровли.
• Снеговой район.
• Стропильный шаг.
• Пролет.

Для выбора сечений необходимо прислушаться к советам опытных строителей, а также использовать сечения с небольшим запасом. Специальные онлайн-калькуляторы помогут произвести все необходимые вычисления.

Для получения теплой крыши при подборе высоты сечения ног учитывается толщина используемого утеплительного материала. Монтаж выполняется таким образом, чтобы утеплитель не выступал из несущей балки. При этом учитывается, что при использовании минеральной ваты необходим зазор для вентиляции (примерно 2-4 см). При недостаточной высоте стропил необходимо установить контробрешетку (контррейку).

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

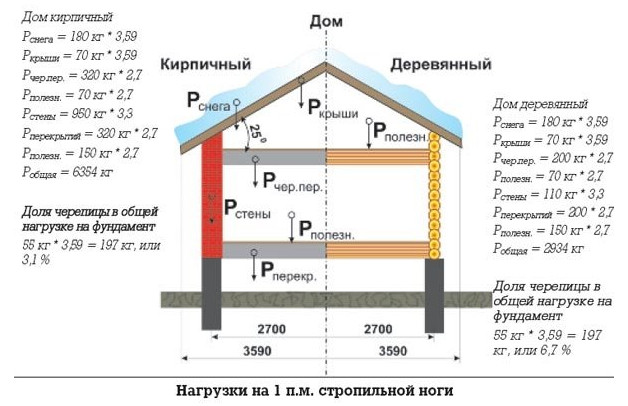

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

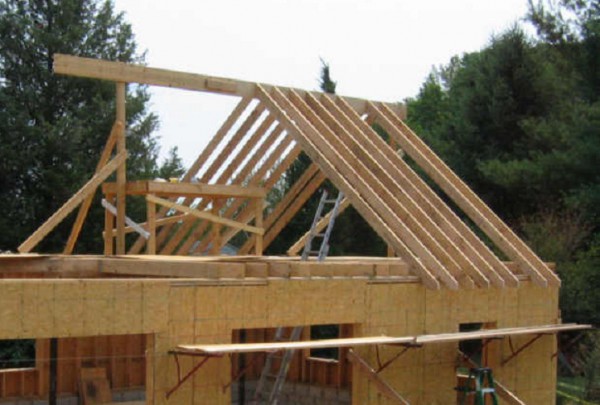

Как сделать стропильную систему двухскатной крыши

Прежде чем приступить к монтажу стропильной системы, необходимо проверить уровень несущих стен: расхождение по горизонтали не должно превышать 5 мм. Все углы должны быть прямыми (если иное не предусмотрено проектом). В местах крепления мауэрлата заблаговременно с шагом 1-1,5 м устанавливаются шпильки из стальных прутьев диаметром 10-14 мм. Нижние концы шпилек закладывают кирпичом в три ряда.

Стропильная система двухскатной крыши своими руками: установка мауэрлата

yandex_partner_id = 53889;
yandex_site_bg_color = ‘ffffff’;
yandex_ad_format = ‘direct’; yandex_font_size = 1.0;
yandex_direct_type = ‘vertical’;
yandex_direct_border_type = ‘ad’;
yandex_direct_limit = 1;
yandex_direct_title_font_size = 2;
yandex_direct_links_underline = true;
yandex_direct_bg_color = ‘ffffff’;
yandex_direct_border_color = ‘ffffff’;
yandex_direct_title_color = ‘0C77EC’;
yandex_direct_url_color = ‘000000’;
yandex_direct_text_color = ‘000000’;
yandex_direct_hover_color = ‘CC0000’;
yandex_direct_favicon = true;
yandex_no_sitelinks = true;
(»);

Установка стропильной системы двухскатной крыши начинается с укладки и крепления мауэрлата. Вашему вниманию – пошаговая инструкция монтажа.

1. В месте укладки мауэрлата настилается 2-3 ряда рубероида – для гидроизоляции.
2. Измеряются расстояния между шпильками, все размеры переносятся на брусья мауэрлата.
3. В древесине высверливаются отверстия в отмеченных местах.
4. Брус сечением 100×100, 150×150 или 200×200 мм укладывается поверх несущих стен на шпильки, которые должны выступать на 30-40 мм. Между мауэрлатом и внешней стороной стен должно быть некоторое расстояние. Этот промежуток может быть заложен кирпичом.
5. На шпильках с помощью шайб большого диаметра и гаек крепятся брусья мауэрлата. Допускается приваривание гаек.

Примечание: в том случае, когда крепление шпильками невозможно, используют привязку мауэрлата проволокой или деревянными скобами. Длинную проволоку диаметром 3-4 мм замуровывают в стену за 3 ряда до окончания кладки. Скобы из дерева применяют в деревянных домах.

Установка стропил: основные правила

На этом этапе важно соблюдать точность расположения деталей и обеспечить надежное их крепление. Для этого используются:

• стальные уголки;
• шпильки с шайбами и гайками;
• кронштейны;
• металлические пластины.

Стропильная система двухскатной крыши предполагает соблюдение следующих правил во время подготовительных работ.

1. Для стропил выбирается хорошо высушенная, вылежанная древесина. Влажность материала не должна превышать 2,5%, в противном случае доски и брусья могут деформироваться.
2. Для подкосов и стоек пригодна древесина 3-го сорта, но необходимо минимизировать количество сучков.
3. Все детали, изготовленные из древесины, следует обработать антипиренами и антисептическими средствами.

Последовательность действий во время монтажа.

1. Подгонка первых стропил выполняется непосредственно на кровле. Это необходимо для того, чтобы не ошибиться в выборках в процессе фиксации к мауэрлату.
2. Соединенную друг с другом пару стропильных ног с выборками опускают на землю. Они послужат шаблоном для изготовления остальных стропил, установки крепежных элементов или выпиливания пазов для крепления на мауэрлате.
3. Определяется середина двух сторон мауэрлата со стороны фронтона, где временно крепятся вертикальные доски.
4. Поднимаются и крепятся крайние стропила. Для надежности их временно крепят к вертикально установленным доскам в центральной части.
5. Обе установленные детали связываются коньковым брусом.
6. Между стропилами натягивается шнур с двух сторон: по нему будет выполняться подгонка остальных элементов конструкции.
7. Поднимаются и временно крепятся остальные стропильные пары. Надежная фиксация выполняется после точной подгонки всех элементов.
8. Установленные стропила укрепляются подкосами и стойками. Если предусмотрено проектом – укладываются лежни и прогоны.
9. В том случае, если длина стропил в свесах не достаточна, они удлиняются кобылками.
10. Крепится обрешетка, шаг которой выбирается в зависимости от кровельного материала.

Некоторые нюансы монтажа обрешетки

Детали обрешетки крепятся саморезами перпендикулярно стропилам. По плотности различают следующие виды обрешетки:

• сплошная: поверх стропил укладываются плиты OSB или влагостойкой фанеры с небольшим компенсационным зазором в местах стыковки (используется для рулонных и других гибких кровельных материалов);
• разреженная: расстояние между брусьями составляет 450 мм и более (например, для шифера);
• стандартная: между элементами обрешетки должно быть 200-400 мм (для черепицы и металлочерепицы).

Важно: крепится обрешетка ко всем стропильным ногам. Выбирается древесина без сучков и углублений. Не допускается «синюшность», наличие гнили и повреждение насекомыми-вредителями.

Стропильная система двухскатной крыши. Фронтон: способы завязывания

1. Закладка кирпичом. Такой способ приемлем в случае возведения толстых стен из прочного материала: бута, кирпича и т.п.
2. Обивка алюминиевыми панелями, стальными оцинкованными листами. Такой материал надежно защитит от ветра и осадков. Недостатком является сравнительно высокая стоимость и теплопроводимость.
3. Блокхаус или деревянная вагонка. Фронтон такой крыши будет выглядеть эстетически привлекательно. Древесина хорошо сочетается с любым материалом, используемым для возведения стен и устройства гидроизоляции, но требует защиты от влаги.
4. Отделка виниловым сайдингом: этот материал практически не увеличивает нагрузку на несущие стены, не требует специальной обработки от влаги. Сайдинг является оптимальным бюджетным решением для завязывания фронтона. Крепят его поверх досок толщиной 20 мм, которые набивают на стропильные ноги, заполняя образованный ими треугольник.

Расстояние между стропил

Шаг стропил — это расстояние между стропильных ног. Среднее значение данного параметра при частном строительство, обычно составляет один метр, однако точная цифра выбирается исходя из полного расчета несущих способностей выбранной системы кровли.

Чтобы самостоятельно вычислить расстояния между стропил, необходимо следовать следующему алгоритму:

• Нужно определиться будет ли утеплено междустропильное пространство. Если да, то шаг стропил будет равен ширине утеплителя за вычетом 2 см. Если нет, то шаг принимается произвольный в пределах 1 метра.
• Исходя из конструктивной схемы стропильной системы, определяем длину стропилы.
• Далее воспользуемся программой «Расчет деревянных балок» и подставим в нее данные: суммарную нагрузку, шаг и размер поперечного сечения (исходное значение 150х50 мм). Смотрим на результаты, если в программе указано, что данного сечения недостаточно, то изменяем высоту балки (ширина незначительно влияет на результат), например до 200х50 мм. Также можно изменять расстояние между стропил, если нет утеплителя или используется рулонный материал.

На первый взгляд расчет стропил крыши кажется сложным и не понятным, но потратив всего несколько часов можно во всем разобраться, тем самым точно подобрать нужный размер стропильных ног.

Разметка и распил накосных стропил

Ларри Хон

Прежде чем начинать размечать накосные стропила для вальмовой крыши, необходимо обзавестись инструментом для разметки. Этот инструмент легко сделать самостоятельно из обрезков доски.

Лекало для разметки накосных стропил в вальмовой крыше

Начинайте с куска доски сечением 25х100мм и длиной 60 см или фанеры тех же размеров. Например, если накосное стропило будете делать из доски 5×20, то для лекала используйте 2,5×20 см. Используйте маленький плотницкий угольник или карксный угольник, чтобы чертить линии распила у конька и врубки «птичий клюв».

Если вы используете маленький стропильный угольник, на котором по гипотенузе нанесены метки угла наклона крыши 4, 6, 8 и т.д. (или углы в градусах), расположите его на доску, совместив прямой угол с верхней точкой стропила и соедините точки,

Если вы используете большой угольник для разметки каркаса, то установите его короткую сторону («язык») на метке 4 и длинную сторону («бритву») на метке 17 на одном из ребер доски и проведите линию вдоль «языка» для вертикального распила. Передвиньте угольник вниз по лекалу и начертите вторую вертикальную линию для распила линии каблука врубки «птичий клюв».

Высота над обвязкой (ВНО) у врубки «птичий клюв» для накосного стропила, перед тем как оно будет опущено, такая же как и у обычного наслонного стропила. Возьмите наслонное стропило и отмерьте вниз от верхнего ребра вдоль вертикальной линии к линии посадки «птичьего клюва». Перенесите это расстояние на вертикальную линию каблука врубки «птичий клюв» на лекале. В этой точке, положите один конец маленького стропильного треугольника (или «язык» большого треугольника) вдоль вертикальной линии и начертите линию уровня осадки перпендикулярно вертикальной линии.

Ниже «птичьего клюва», отпилите 15 см нижней части лекала до ширины наслонного стропила. Лекало может быть использовано для разметки свесов стропил, чем размечать каждое стропило по отдельности, с использованием рулетки и мелка.

Прибейте рейку 2,5×5 на верхнее ребро лекала, оставляя контрольную метку «птичьего» клюва видимой сверху.

Распил накосного стропила у линии конька вальмовой крыши

Если у стропил двускатной крыши нужно делать распилы у линии конька одинаковыми, то в вальмовой крыше нужно ещё делать двойные распилы накосных стропил.

Разметка и распил нарожников для вальмовой крыши

Нарожники обычно изготавливаются из доски того же сечения, что и обычные наслонные стропила. Существуют несколько способов разметки нарожников для распила. Поставьте нарожники аналогично стойкам фронтона, как показано на рисунке выше. Начинайте с максимальной длины, не укороченного наслонного стропила.

Затем, вы должны посчитать общую разницу, которая является стандартной разницей в длине между нарожниками. Эта информация может быть найдена в книге с таблицами для стропил. Для наклона крыши 4 к 12 (18,5°) с шагом между осями стропил 40 см, общая разница составит 42 см (см. таблицу ниже).

Если шаг стропил 60 см, то общая разница составит 63 см.

Первый комплект нарожников, самый длинный, будет короче обычного наслонного стропила на эту общую разницу. Посмотрите в чертежах сколько комплектов нарожников нужно для каждого пролета и положите это количество рядом с наслонным стропилом. Для прямоугольного здания с четырьмя накосными стропилами, вам понадобятся доски для четырех комплектов нарожников (то есть всего 8). Затем, расположите доски комплект за комплектом, используя для этого доски, которые короче предыдущего комплекта на приблизительно 30 см. Выровняйте концы уложенных для нарожников досок по стороне будущих свесов.

• Нарожники должны иметь свес такой же длины, как и у наслонных стропил, поэтому отмерьте от выровненных концов досок эту длину и проведите линию через рёбра всех досок и пометьте линию распила «каблука». Свесы стропил отпиливают по длине после установки, поэтому оставьте их, по крайней мере, на 5-7 см длиннее, чем это нужно.
• Потом, от вертикальной линии распила соединения с коньком не укороченного наслонного стропила, отложите назад общую разницу для первого комплекта нарожников.
• Укоротите этот комплект на половину ширины стропила под углом 45° (3,5 см для 5х доски), и
• проведите линию через верхние ребра нарожников в этом комплекте.
• Поставьте диагональную стрелку, указывающую направление бокового распила для каждой пары нарожников в комплекте, которые будут прибиваться к противоположным сторонам накосных стропил.
• Отмерьте вниз общую разницу между нарожниками для следующего комплекта, и далее аналогично.

Используя лекало для наслонных стропил, разметьте вертикальный боковой распил и «птичий клюв». Так как нарожники идут парами, вертикальный распил для стыковки с накосным стропилом размечается на противоположных сторонах досок для стропил.

Сделайте распил и сложите нарожники в соответствующий штабель, чтобы их можно было перенести к углам и положить на потолочные лаги. Короткие нарожники прибиваются к двойной верхней обвязке гвоздями 90 мм, забитыми через боковой распил.

Некоторые опытные плотники выработали экономный способ распила нарожников. Они делают один вертикальный распил и получают два нарожника. Это делается из достаточно длинных досок для длинного и короткого нарожника. Разметьте самый длинный нарожник с «птичьим клювом» на верхнем ребре доски и самый короткий — с птичьим клювом на нижнем ребре, как показано на рисунке выше.

Разделы книги ларри хона «очень эффективный плотник»

Виды стропильных систем

Стропильные системы представлены многообразными конструкциями. Среди всего многообразия систем можно выделить вот такие виды систем двухскатных крыш:

• Симметричная;
• Ассиметричная;
• Ломаная.

Преимуществом симметричной системы всегда было равномерное распределение тяжести между осями. Но вот весомый недостаток данной конструкции в том, что практически невозможно, при данном виде, обустройство этажа мансардного.

Это и делает её не настолько приемлемой и востребованной. А вот на самом деле сложнее рассчитать размеры для ломанной крыши. Рассчитывать все необходимые промежутки и создавать проект для неё сложнее среди всех видов.
