Аэратор кровельный — типы конструкций и особенности их монтажа

Структура кровельной вентиляции

Система кровельной вентиляции имеет в своём составе несколько элементов. Основа структуры включает в себя:

• элементы проходного характера. Основное предназначение заключается в сохранении герметичности самых сложных кровельных фрагментов, состоящих из выходных отверстий для телевизионных антенн, дымоходов и вентиляции.

В зависимости от вида кровли,  устанавливаются свои элементы вентиляции для металлочерепицы, а также профилированных листов и мягких или фальцевых кровель.

• Способы обустройства системы вентиляции для мягкой черепицы

  стандартные вентиляционные выходы. Основным предназначением является отвод отработанных воздушных масс из помещений методом естественного или принудительного удаления. Рабочий принцип базируется на использовании действия воздуха, который образуется в процессе перепадов давления.

Максимальное создание эффекта тяги и защита от снежных заносов обуславливает установку вентиляционных изделий вблизи конькового кровельного элемента. Вентиляционные выходы могут быть представлены коньковыми элементами, монтируемыми на кровле с наклоном в 27 градусов и на скатных поверхностях, которые монтируются на кровлях с наклоном не более двадцати градусов.

Разновидности аэраторов и рекомендации по их установке

В настоящее время в продаже представлено множество специальных узлов для вентиляции подкровельного пространства. Я расскажу про самые распространенные и востребованные из них. Затем я расскажу, как правильно поставить аэратор на гибкую черепицу.

Типы изделий

Элементы для вентиляции кровли можно разделить на следующие виды:

Критерии выбора конкретного варианта:

• Тип кровельного покрытия. Все вышеописанные изделия изначально изготавливаются под определенный тип кровли. И использовать элемент для мягкой черепицы на плоской кровле или профнастиле нельзя;
• Уклон кровли. Тоже важный аспект, который не стоит упускать из вида. Точное значение знать не нужно, так как любой аэратор ставится на определенный диапазон уклонов. Естественно, для конькового элемента этот показатель не важен;
• Количество изделий. Тут все зависит от типа кровли, размера крыши и используемого материала. В каждом конкретном случае этот показатель рассчитывает индивидуально. Лучше почитать техническую документацию или проконсультироваться со специалистами.

Чаще всего при покупке кровли все необходимые расчеты проводят продавцы в магазине. Эта услуга предоставляется бесплатно.

Чем сложнее конфигурация крыши, тем больше аэраторов ставится

• Материал изготовления. В продаже можно встретить два варианта — металлические и пластиковые изделия. Первый вариант обычно дешевле, но второй долговечнее, так как пластик не боится влаги, царапины не вызывают коррозии. Единственный минус пластика — при низких температурах он становится хрупким.

Пластиковые изделия служат дольше металлических

Рекомендации по монтажу

Разберемся, как производится установка аэраторов на мягкой кровле. Инструкция по проведению работ выглядит так:

Назначение аэратора

Аэраторы устанавливаются на вентилируемых мягких кровлях. Эти устройства также известны как дефлекторы или флюгарки. Они используются на плоских и скатных крышах.

Основное предназначение устройств – отводить влагу в процессе эксплуатации крыши из межкровельного пространства. При ремонте дышащих плоских кровель аэраторы применяются для санации (просушки) старых слоев.

Они относятся к одной из наиболее эффективных вентиляционных систем, при помощи которых выводится влага и конденсат из подкровельного пространства. Материал для изготовления данных устройств должен быть устойчив к коррозии и стоек к действию ультрафиолета. Это может быть кислотоустойчивая нержавеющая сталь или атмосфероустойчивый и ударопрочный полипропилен.

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала).

Необходимость использования аэратора

Раньше коньковый аэратор «ТехноНИКОЛЬ» не использовался, но впоследствии при обустройстве систем крыши разные материалы стали укладываться друг на друга. Такой «пирог» отвечает сегодня за сохранность тепла, изоляцию воды и пара. Все щели в итоге, через которые мог проникать воздух, закрываются паробарьером. При этом влага скапливается в герметичном подкровельном пространстве, оставаясь в стропильной конструкции. Вода при этом не высыхает и дополняется влагой, которая поступает извне. Уже через пару лет вы сможете наблюдать грибок, который распространяется по всему чердаку.

Коньковый аэратор «ТехноНИКОЛЬ» стал сегодня важной частью кровельного пирога. Современные крыши предусматривают необходимость наличия трех вентиляционных слоев. Первый располагается во внутреннем пространстве чердака, другой находится между гидро- и теплоизоляцией, тогда как третий – под кровельным пространством. Создать обычные воздушные прослойки будет недостаточно. Важно, чтобы воздух передвигался от конька к карнизу. При этом он не должен задерживаться, чтобы не создалась угроза образования конденсата. Для усиления циркуляции воздуха и для создания входов и выходов для влаги придуманы аэраторы. Аэроэлемент обладает вентиляционной планкой, поэтому внутрь не могут попасть птицы, а воздух проникает и циркулирует свободно. Аэратор обеспечивает вентиляцию на отдельных участках, а также гарантирует общую вентиляцию.

Разновидности аэраторов

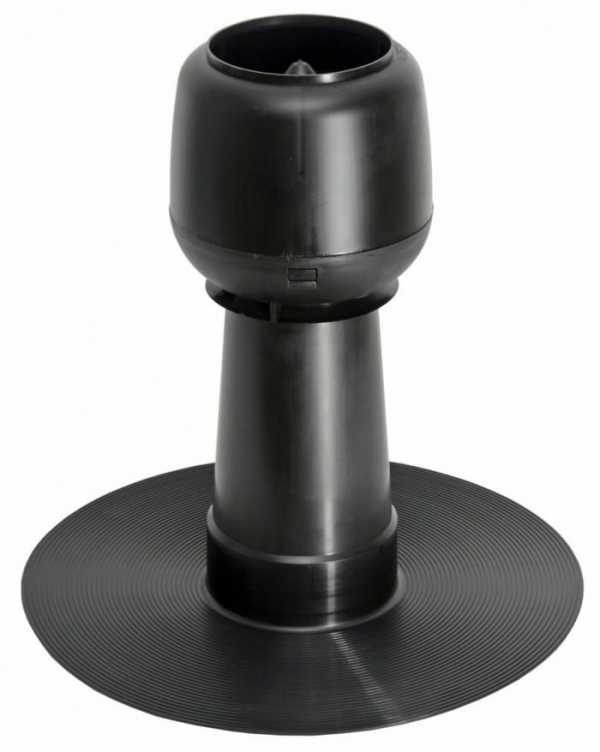

Точечный аэратор отвечает за осушение воздуха на определенном участке крыши

Аэраторы для крыши различаются по устройству воздухозаборной системы и месту установки.

Существуют такие варианты конструкции:

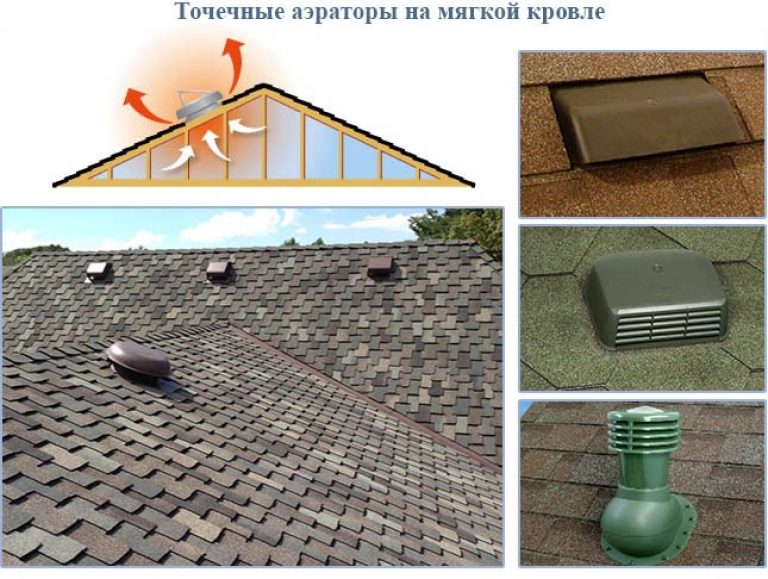

• Точечные. Устанавливаются по всей площади крыши с определенным интервалом. Каждое изделие является автономным и выполняет свою задачу независимо от остальных, осушая воздух в радиусе 6-12 м. Количество устройств рассчитывается исходя из их производительности и размера крыши.
• Непрерывные. Устанавливать такие аэраторы следует на одной линии вдоль конькового бруса или непосредственно на нем, при наличии соответствующего профиля. Воздухозаборники состоят из двух уровней. Нижний забирает влагу из пространства чердака, а верхние — из слоя мягкой теплоизоляции и древесины стропильной системы.

Аэраторы турбинного типа они отличаются повышенной мощностью и ставятся в потенциально сырых помещениях.

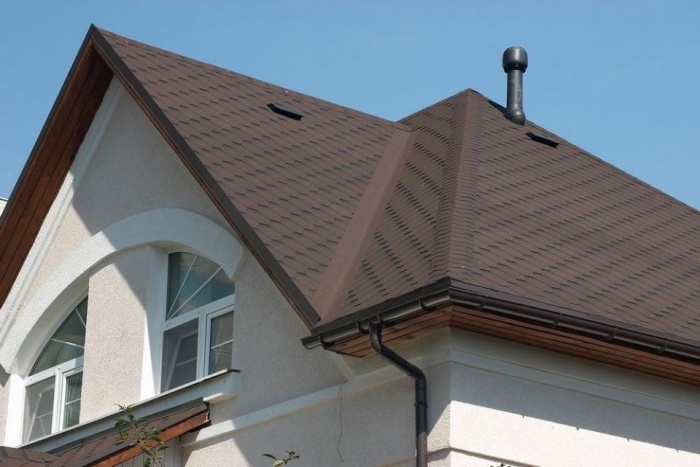

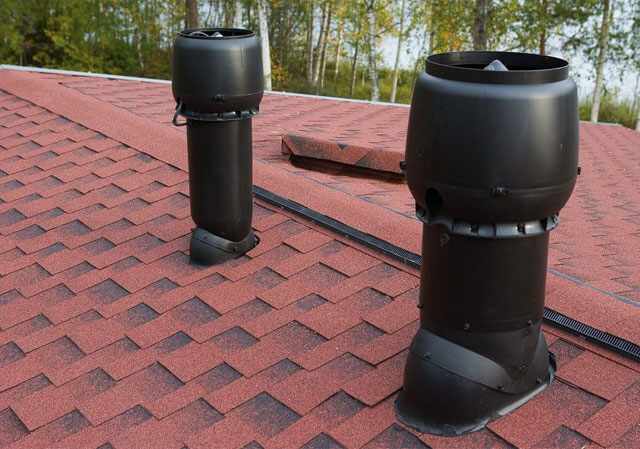

Установка аэратора на скат мягкой кровли

Точечные аэраторы предусматривают в нескольких случаях:

• нет возможности сделать вентилируемый конек;
• в качестве дополнительного вентканала для повышения эффективности;

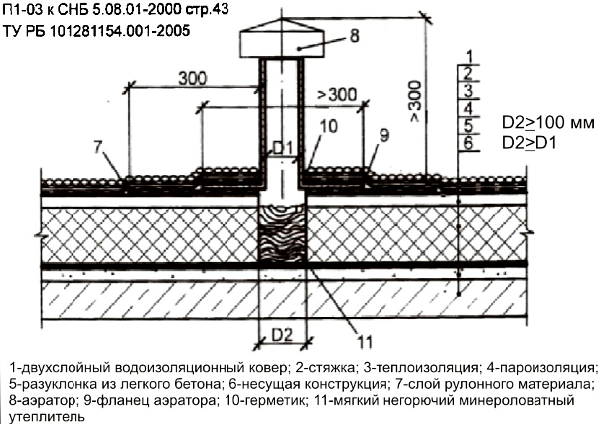

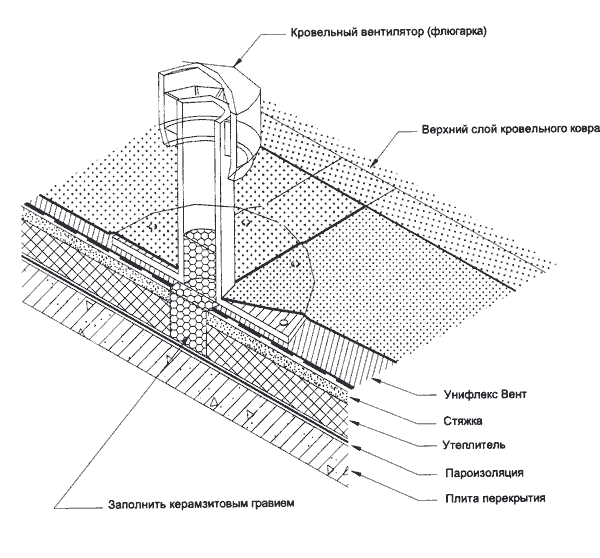

• при возведении малоуклонных и плоских кровель.

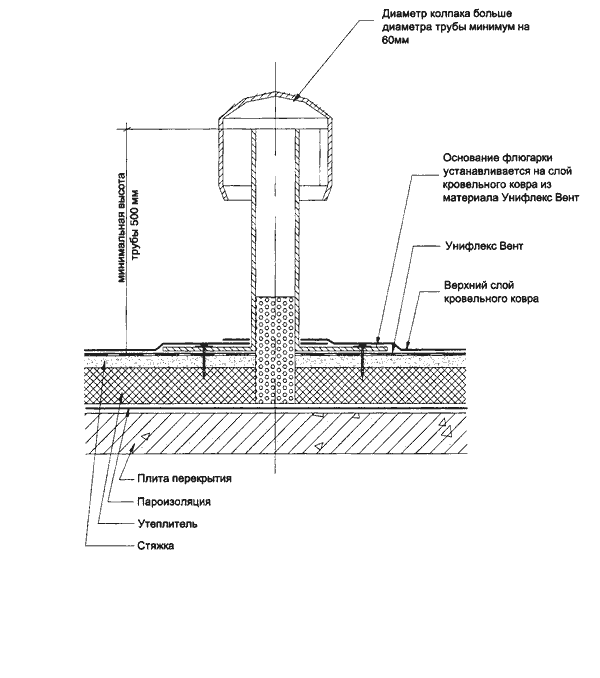

Технология монтажа выглядит следующим образом:

1. Выбирают место установки и количества устройств. Расстояние от аэратора до конька обычно принимается в пределах 50—80 см. Количество рассчитывают в зависимости от технических характеристик.

2. В кровельном покрытии и сплошной обрешетке вырезают отверстие по размерам внутреннего контура канала аэратора. Для этого юбку устройства (или основу) прикладывают к поверхности кровли и очерчивают контур контрастным карандашом или гвоздем. После электролобзиком вырезают отверстие. Очищают покрытие от опилок щеткой.

3. Следующий этап — установка юбки. Деталь монтируют поверх вырезанного отверстия. Основу фиксируют на саморезы (6-10 штук) с дополнительной герметизацией битумной мастикой. Состав наносят на основание юбки.

4. Верх основания проклеивают клеем на битумной основе. Надевают решетку аэратора. Фиксацию выполняют шурупами или саморезами.

Последняя деталь — колпак. Он держится на защелке и саморезах.

Также возможна установка аэраторов для кровли на скат до укладки битумной черепицы. В этом случае юбку монтируют на сплошную обрешетку. На место устройства рекомендуется уложить дополнительный слой гидроизоляции. После монтажа основания его накрывают гонтами кровельного покрытия, подрезая под форму аэратора.

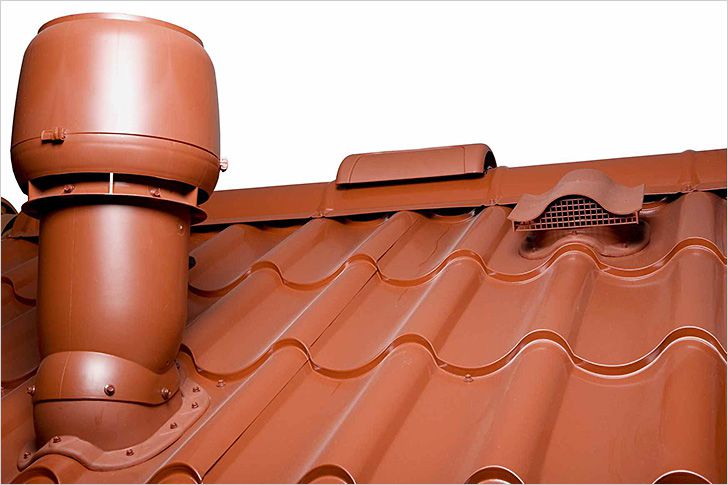

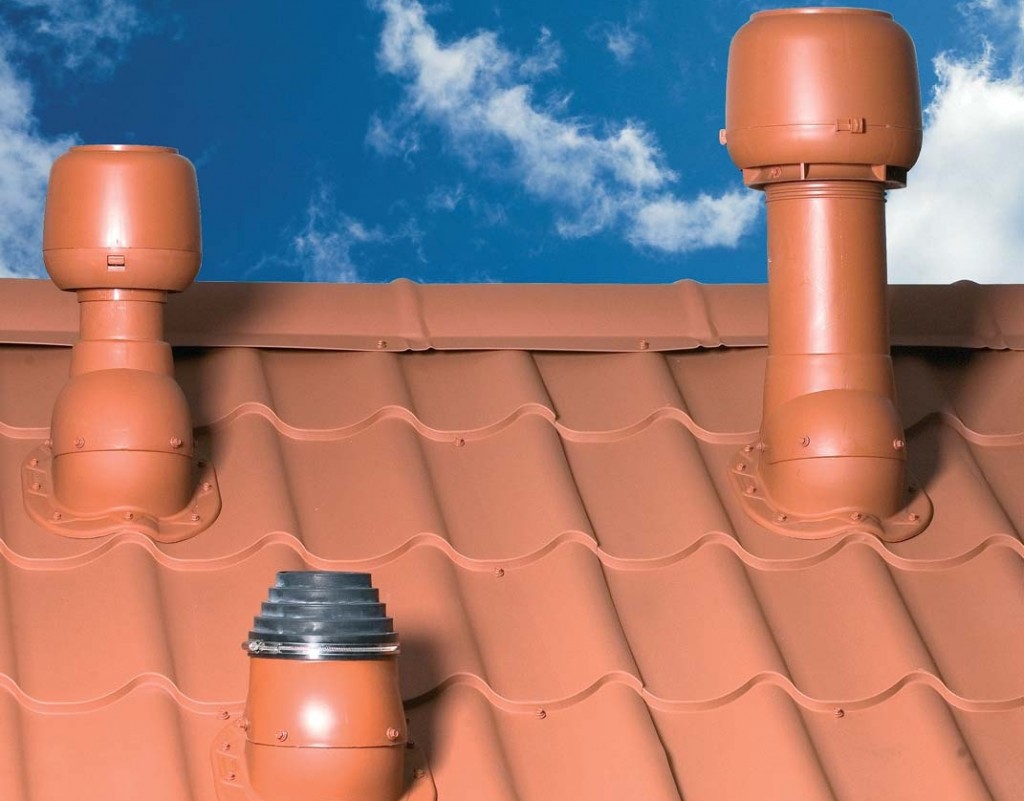

Устройство вентиляции кровли из металлочерепицы

Система вентиляции кровли состоит из следующих конструктивных элементов:

• карнизные продухи;
• вентилируемый конёк;
• кровельные аэраторы;
• разжелобок.

Рассмотрим каждое из устройств более детально.

1. Карнизный продух. Другое название — вентиляционный вход, поскольку через щели и отверстия в планке под карнизом втягивается воздух, который затем поступает внутрь подкровельного пространства. Различают:
   • точечные продухи. Отверстия диаметром от 10 до 25 мм в нижней части карниза. Чем меньше уклон кровли, тем больше делаются продухи. Как правило, отверстия располагают под водосточными желобами, чтобы избежать обледенения, и облицовывают снаружи софитами для защиты от засорения листьями или мусором;

     Мелкоячеистые сетки предохраняют продухи от засорения

   • щелевые продухи. Отверстия в форме вертикальной или горизонтальной щели размером до 2,5 см. Обеспечивают круглосуточный доступ свежего воздуха в подкровельное пространство. Для того чтобы листья и мелкий мусор не забивали щели, поверх продуха монтируют дополнительную вентиляционную сетку, состоящую из мелкоячеистой плетёнки.

     При монтаже карнизов в нижней части оставляют щели для забора воздуха

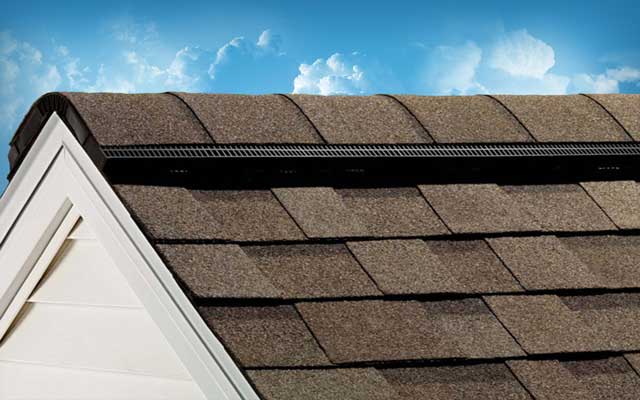

2. Вентилируемый конёк (или коньковые продухи). Другое распространённое название — вентиляционный выход. Так как конёк является верхней точкой скатной крыши, то именно здесь происходит выход воздуха наружу. Производится в двух готовых вариантах: с продухами щелевидной формы (до 50 мм) или с точечными отверстиями во всю длину конька.

   Одним из вариантов устройства вентилируемого конька для металлической кровли является организация щелевидного продуха во всю длину ската, для его покрытия используется тот же материал, что и для основной части крыши

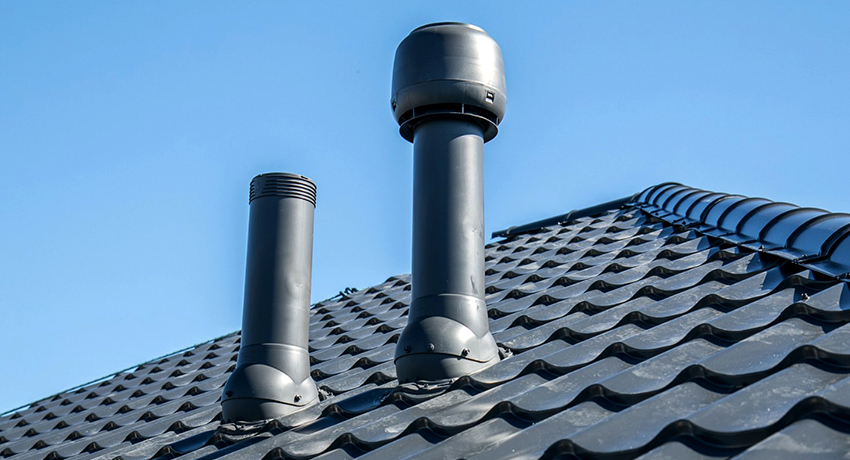

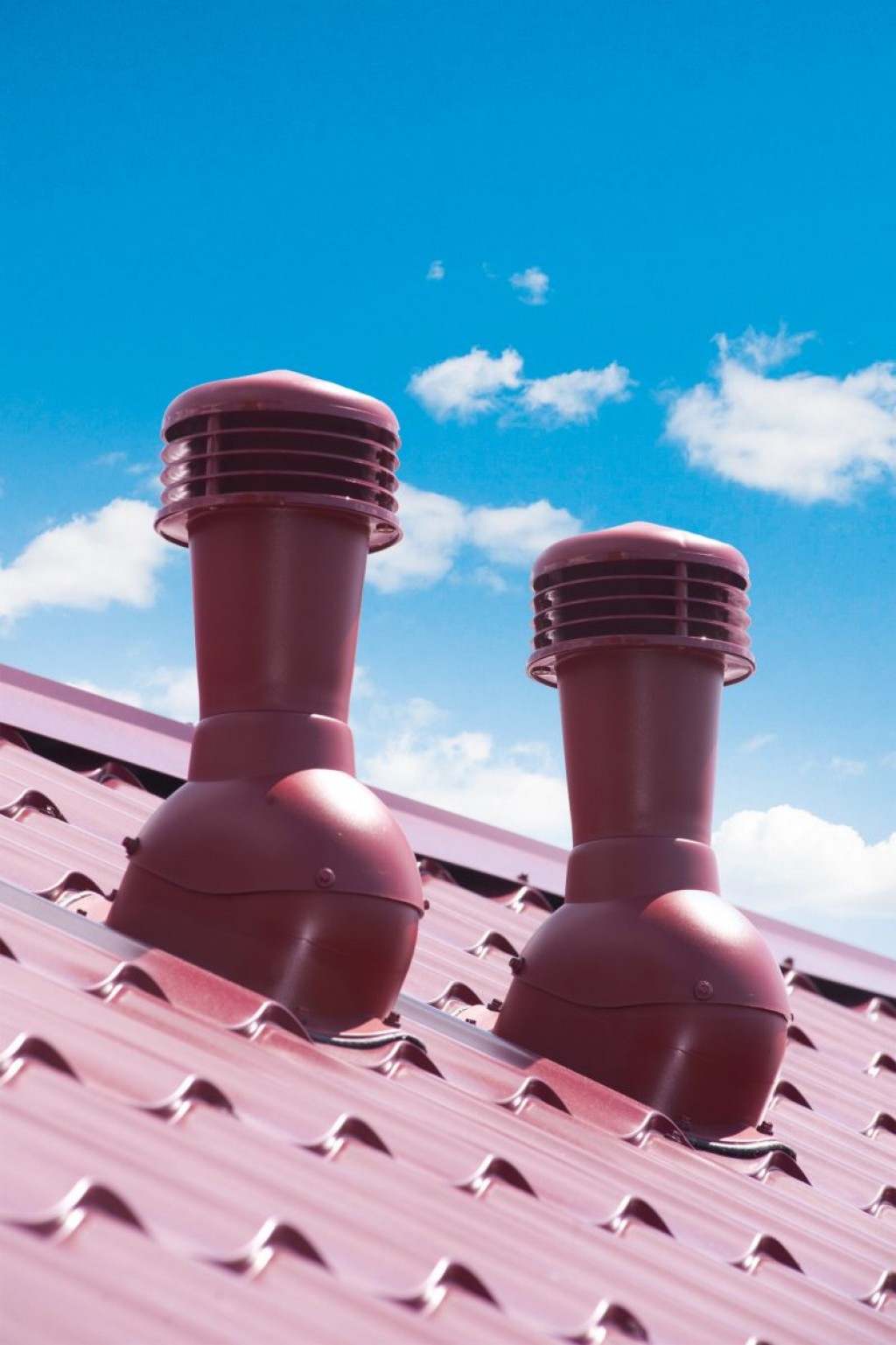

3. Кровельные аэраторы. Являются дополнительными составными частями общей системы вентиляции кровли. С помощью аэраторов усиливают движение воздушных масс, придают ему нужное направление. Конструкция представляет собой трубу небольшой длины (до 50 см), внутри которой расположен проход, обеспечивающий герметичность соединения с кровлей, и дефлектор — колпак для защиты от попадания воды и грязи. Установка производится как во время первичной сборки кровли, так и на уже эксплуатируемой крыше. Универсальность аэраторов заключается в том, что их применяют для любых типов крыш и покрытий, начиная с металлической и заканчивая мягкой битумной кровлей. Каждая компания, занимающаяся производством кровельного материала, выпускает аэраторы под собственную продукцию. Ассортимент насчитывает до 50 наименований различной формы и размеров.

   Форма и цвет аэратора подбирается под конкретный тип кровельного материала

4. Разжелобки — это элемент вентиляции, обслуживающий кровлю сложной конфигурации. Если на стыке скатов образуется впадина (ендова), то перед укладкой металлочерепицы необходимо установить разжелобок, который создаст вентиляционный канал для движения воздуха. Разжелобки бывают двух видов: внутренние и наружные.

   Правила установки ендов предполагают создание вентиляционных каналов вдоль всей длины устройства

Мы рассмотрели пассивные способы удаления влаги. Чаще всего они прекрасно справляются с поставленной задачей. Но если такой вентиляции недостаточно, применяют системы принудительной циркуляции воздуха. Главное их отличие заключается в наличии электрического вентилятора, который располагается внутри трубы и ускоряет проход воздуха.

Регулировка скорости движения воздуха может осуществляться автоматически или вручную со специальной панели оператора

Кроме этого, существует группа так называемых аэраторов турбинного типа. Многие специалисты считают их наиболее эффективными устройствами для вентиляции крыши. Верхняя часть прибора, взаимодействующая с внешней средой, оборудована дефлектором с турбиной, который вращается под действием ветра. При этом естественная тяга многократно увеличивается (в 5–7 раз в зависимости от силы ветра). Необходимое условие использования такого оборудования — адекватное увеличение размеров карнизных продухов и софитов.

Турбина, встроенная в трубу, увеличивает эффективность работы аэратора в несколько раз

Простейший аэратор для фальцевой крыши с плоской поверхностью можно изготовить своими руками. Для этого потребуется отрез пластиковой или металлической трубы, зонтик нужного размера и крепёж, позволяющий плотно подогнать устройство к поверхности крыши.

Подбирая комплект для вентиляции кровли из металлочерепицы, нужно обращать внимание на такие моменты:

• следует приобретать аэратор с профилем основания, соответствующим рельефу черепицы;
• в комплектацию обязательно должны входить следующие элементы — перечень технических характеристик устройства, руководство по установке и эксплуатации, монтажный шаблон, прокладки, проходной элемент, набор крепежа;
• цвет аэратора желательно подбирать под цвет металлочерепицы;
• чем больше размер обслуживаемой площади, тем большего диаметра устанавливают аэратор (небольшие участки могут оборудоваться трубами с малым диаметром);
• материал изделия должен соответствовать условиям, в которых устройство эксплуатируется (качество пластика или металла должно подтверждаться документально).

В продаже встречаются модели со встроенным гидравлическим уровнем с незамерзающей жидкостью (спиртом). Такие приборы легче устанавливать и регулировать их вертикальное положение на кровле.

Во сколько обойдется вам аэратор для кровли, цена от и до

Минимальная стоимость аэратора приравнивается к 280 рублям, а предельная достигает немногим больше 3000 рублей. Приведем несколько примеров.

450 рублей – цена аэратора из трех частей, включающего специальное прижимное кольцо для изоляции трубы по окружности. Высота такого прибора – около 260 мм. И предусмотрен он на 50 квадратных метров. Более высокие стоят 550 рублей. А оборудованный специальной крышкой для дополнительной тяги расценивается в 850 рублей.

Кровельный аэратор: плюсы установки:

• Обеспечение необходимого проветривания.
• Гарантия свежего воздуха в самом здании.
• Отвод конденсатов, отчего увеличивается долговечность кровли.
• Борьба с вредными микроорганизмами.

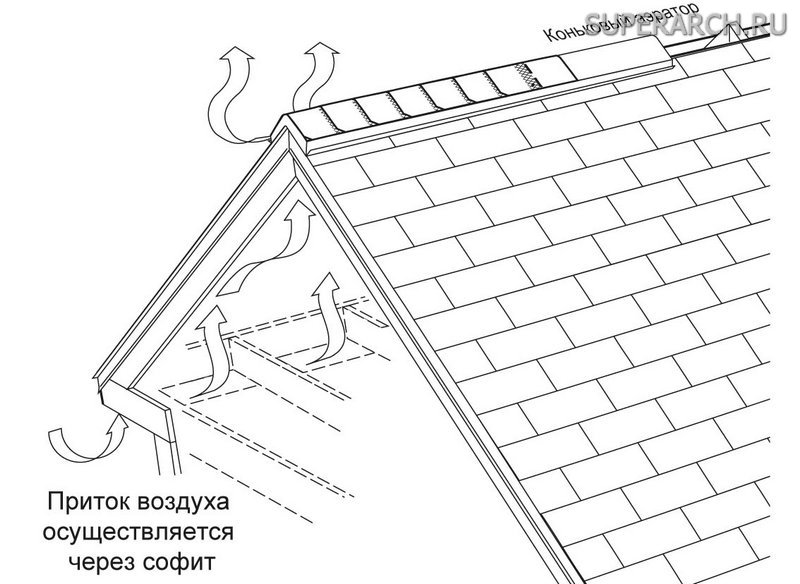

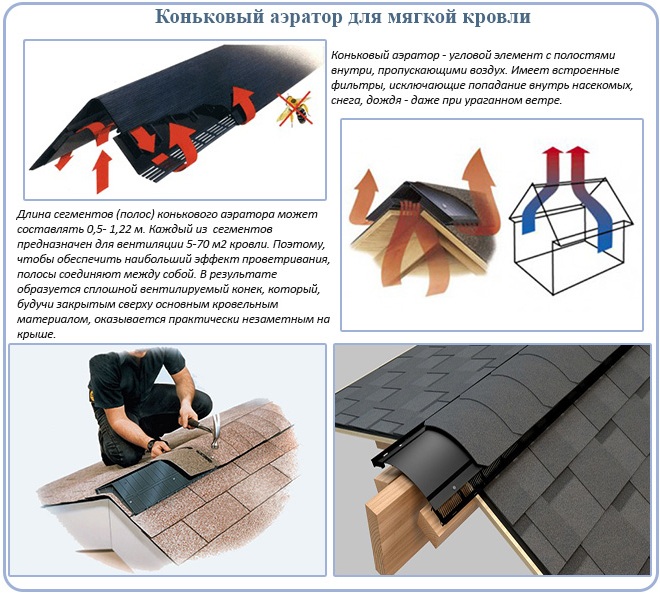

Монтаж коньковых аэраторов

Установка устройств такого вида выполняется просто, и для этого нет необходимости производить сложные расчеты. Коньковый аэратор размещают по всей протяженности конька. Специалисты рекомендуют применять данное изделие для кровель, имеющих уклон от 12 до 45 градусов. Его монтируют исключительно на конек и тем самым обеспечивают в чердачном пространстве вентиляцию воздуха.

Условия использования конькового аэратора:

1. С целью обеспечения притока воздуха необходимо наличие продух на свесах.
2. Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
3. Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.

Обустройство конькового аэратора для металлочерепицы или мягкой кровли выполняют в определенной последовательности:

1. Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
2. В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
3. Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
4. Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
5. Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

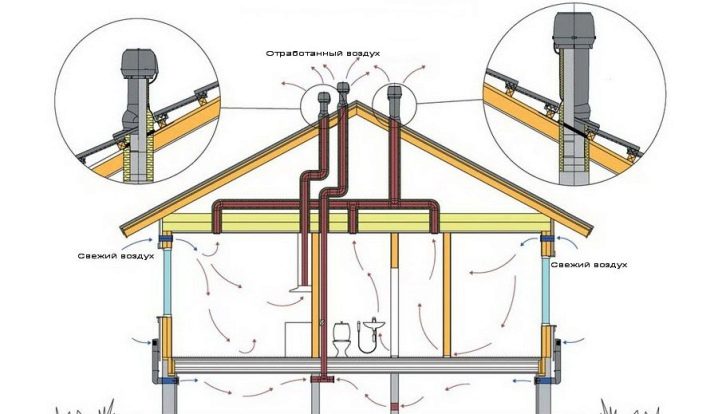

Как работает кровельная вентиляция

Как уже стало понятно, в конструкции аэратора не предусмотрено каких-либо механизмов, которые бы удаляли излишнюю влагу из кровельного пирога. Эти приспособления представляют собой нечто вроде вентиляционных каналов, обеспечивающих воздухообмен. Беспрепятственное попадание свежего воздуха в пространство под кровлей способствует выведению излишней влаги и поддержанию уровня влажности в приемлемых границах. Таким образом, главной задачей аэраторов становится обеспечение притока воздуха под крышу без помех.

Функциональность прибора сохраняется при любых погодных условиях. Дело в том, что влажность свободно циркулирующего воздуха будет в любом случае ниже, чем у воздушных масс, которые концентрируются в замкнутом пространстве под кровлей. Вентиляционные патрубки могут гарантировать, что излишняя влага извне не будет попадать в подкровельное пространство, а излишки влажного воздуха смогут свободно покинуть крышу.

Очевидно, что обеспечение качественной вентиляции крыши вполне осуществимо. Все что нужно – установить кровельный аэратор. Так вы можете быть уверены, что влажный воздух не будет застаиваться под крышей, а сможет свободно циркулировать.

Примечательно, что за кровельным аэратором не нужен специальный уход – надо только проверять, не забиты ли ходы. В целом, это очень простое и надежное устройство, которое успешно решает проблемы излишней влажности и позволяет продлить срок службы любой крыши.

Частой проблемой кровельных конструкций является скопление влаги и конденсата. Решить ее поможет приспособление, которое называется аэратор. Он может называться также флюгаркой или дефлектором. В чем же заключается его функциональное назначение?

Полезные рекомендации

Специалисты рекомендуются задуматься об установке аэраторов еще на этапе планирования строительства. Особенно это касается зданий, характеризующихся повышенной влажностью (кухонь, бассейнов, прачечных). Это позволит провести необходимые расчеты и добиться максимальной эффективности устройств.

Все элементы системы аэратора рекомендуется приобретать одного бренда. Это обеспечит их наилучшую совместимость и упростит процесс замены отдельных деталей конструкции.

При покупке турбинного аэратора важно, чтобы он подходил к углу наклона крыши, на который будет монтироваться. Соответствующие значения можно найти на упаковке устройства. При выборе любого типа аэратора отдавайте предпочтение сертифицированной продукции. На поверхности устройства не должно быть деформаций, царапин, сколов.

При установке вентилятора в мягкой кровле после того, как в утеплителе вырезано отверстие, его нужно заполнить гравием или керамзитом.

Лучшее время года для установки аэратора – лето. Погода должна быть теплой, сухой. Не рекомендуется заниматься монтажом после дождя, это опасно.

Полезные рекомендации

Специалисты рекомендуются задуматься об установке аэраторов еще на этапе планирования строительства. Особенно это касается зданий, характеризующихся повышенной влажностью (кухонь, бассейнов, прачечных). Это позволит провести необходимые расчеты и добиться максимальной эффективности устройств.

При покупке турбинного аэратора важно, чтобы он подходил к углу наклона крыши, на который будет монтироваться. Соответствующие значения можно найти на упаковке устройства. При выборе любого типа аэратора отдавайте предпочтение сертифицированной продукции. На поверхности устройства не должно быть деформаций, царапин, сколов.

При установке вентилятора в мягкой кровле после того, как в утеплителе вырезано отверстие, его нужно заполнить гравием или керамзитом.

Лучшее время года для установки аэратора – лето. Погода должна быть теплой, сухой. Не рекомендуется заниматься монтажом после дождя, это опасно.

Подробнее смотрите далее.

Разновидности приборов

Действующие для кровельных работ СНиПы позволяют установить такой элемент как во время возведения мягкой кровли, так и на уже готовую крышу, покрытую мягкими кровельными материалами.

Для проведения монтажных работ следует правильно подобрать подходящий тип прибора. Они различаются не только конструкционными особенностями, но и по материалам. Есть аэраторы, сделанные из пластика и из металла. Последние обычно устанавливают на крышах, покрытых металлочерепицей. Для мягкой — используются чаще всего гибкие конструкции. Устройство может быть не только коньковое, но и точечное. Их установка производится в местах наибольшего скопления влаги. Такие конструкции могут быть скатными или коньковыми, и с их помощью решается проблема удаления конденсата. Они подходят для сложных конструкций мягкой кровли и могут устанавливаться на:

• длинных скатах;
• местах расположения ендов;
• участках мансардных окон.

Аэратор кровельный бывает нескольких видов

Аэраторы по месту установки делят на коньковые и скатные. Первые устанавливаются по коньку крыши, вторые на ее скатах. Для обустройства сложной крыши со скатами чаще всего используют коньковые конструкции. Они способны вентилировать крышные конструкции общей площадью в 20 м². Установка таких систем проводится на расстоянии 15 см от конька крыши.

Факт! Все типы аэраторов способны выдерживать воздействие влаги, ультрафиолета и температурных перепадов на протяжении длительного периода времени.

Разновидности аэраторов

Материалов, из которых изготавливаются кровельный аэратор дефлектор, огромное количество, но самыми эффективными из них является пластик и нержавеющая сталь. Они устойчивы к следующим факторам:

• температурные перепады;
• воздействие ультрафиолетовых лучей;
• коррозия;
• кислотная среда;

• длительный срок службы кровельного покрытия;
• удаление образующейся влаги из всех слоев кровли;
• улучшение теплоизоляционных свойств;

Одна из новейших моделей – аэратор кровельный технониколь эко. Он не только обеспечивает все требования «дышащей» кровли, но и изготавливается из экологически чистого сырья.

Если вы хотите получить качественную крышу с продолжительным сроком эксплуатации, вам стоит установить аэратор кровельный технониколь. Цена его колеблется в зависимости от конструкции и модификации. Всегда можно подобрать оптимальный вариант по стоимости.

Что такое кровельный аэратор

Данное устройство состоит из трубы диаметром 6 –11 сантиметров, изготовленной из нержавейки или полипропилена. Поверх нее устанавливается колпак, который защищает вентилятор от проникновения внутрь его осадков. Аэратор способствует сушке теплоизоляционного слоя и ускоряет процесс испарения конденсата.

Применяют эти устройства в регионах с разными погодными условиями, поскольку они отличаются хорошими эксплуатационными параметрами и выдерживают изменение температуры в широком диапазоне, составляющем от +90 до -50 градусов.

Кровельный аэратор для металлочерепицы и других видов покрытий крыши предназначается для следующих целей:

• вентилирования слоев кровельного пирога;
• испарения конденсата;
• отвода влажного воздуха;
• предотвращения процессов, приводящих к разрушению крыши;
• недопущения возникновения протечек.

Принцип функционирования аэраторов заключается в появлении тяги в трубе, которая возникает за счет низкого давления, создаваемого наружными воздушными потоками.
