Ломаная крыша своими руками — тонкости правильной установки

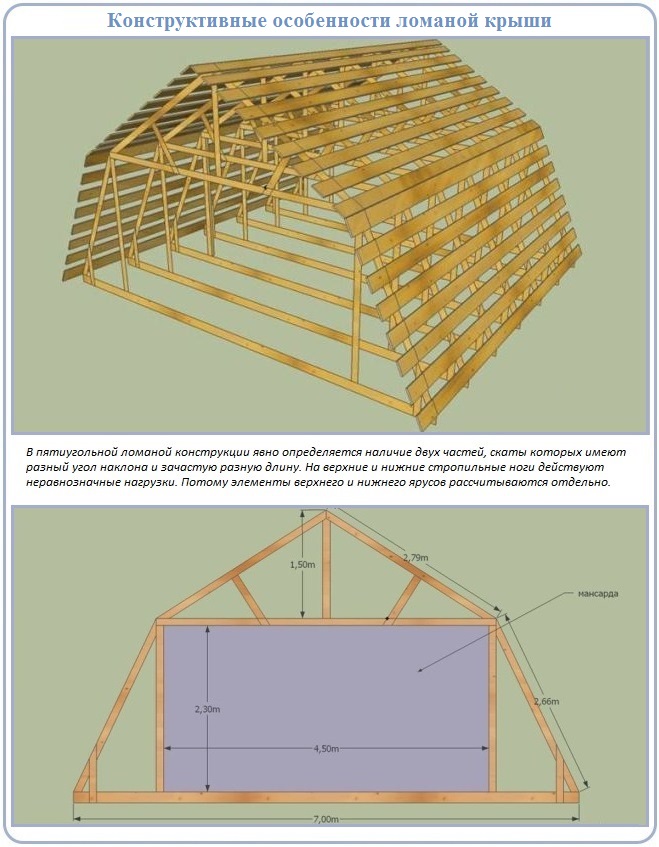

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Преимущества конструкции

Само собой разумеется, мансарду возможно обустроить кроме того, своими руками выстроив простую треугольную крышу. Но из-за крутизны скатов дабы потолок поучился, высота таковой крыши должна быть большой. Это неэкономично, и не нужно, поскольку кровля с изменяемым углом скатов разрешает более действенно распорядиться имеющимся пространством. Более пологая верхняя часть делает потолки более высокими. В соответствии с строительным нормам, в случае если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее легко чердак. Конструкция ломаной крыши имеет следующие преимущества:

• Возможность обустроить более высокие потолки.
• Большой уровень защиты от осадков , ветра.
• Легкий сход снега со скатов.
• Оказывает помощь сберечь тепло.
• Рациональное применение подкровельного пространства.

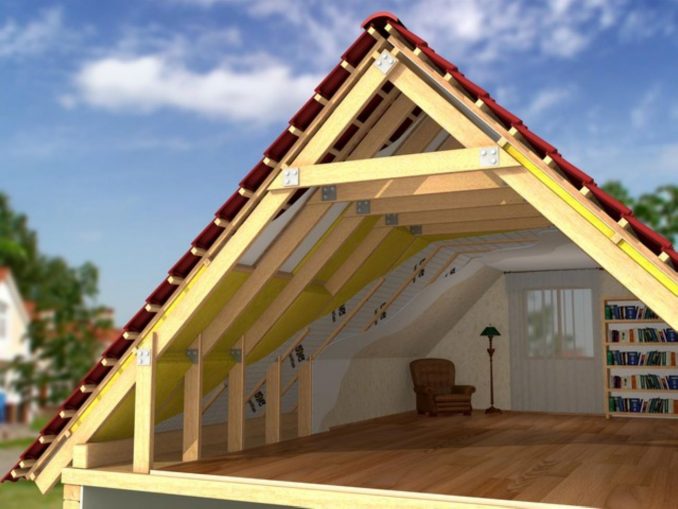

Обзор мансардной крыши, особенности

Поскольку пространство мансардной крыши всё же является частью жилья, она имеет некоторые особенности. Стенами в таком помещении будут скаты кровли. В них должен быть заложен увеличенный слой теплоизоляции. Его количество зависит от климата региона, в котором вы проживаете, и пиковых показателей перепадов температуры.

Немаловажной является и гидроизоляция, ведь именно крыша защищает жилище от атмосферных осадков. Чаще всего она представляет собой плёночный материал, который защитит теплоизоляцию от попадания на неё влаги.

Третьим слоем такой конструкции служит изоляция от пара, который поступает из жилого помещения. Ввиду разницы температур, он может привести к образованию конденсата, капли которого со временем нанесут кровле существенный вред.

Существует мнение, что если наружный кровельный материал будет очень герметично установлен, как, например, бывает при использовании металлочерепицы, то в гидроизоляции нет необходимости. Это утверждение абсолютно неправдиво: «кровельный пирог» должен обязательно содержать в себе все три названных выше слоя.

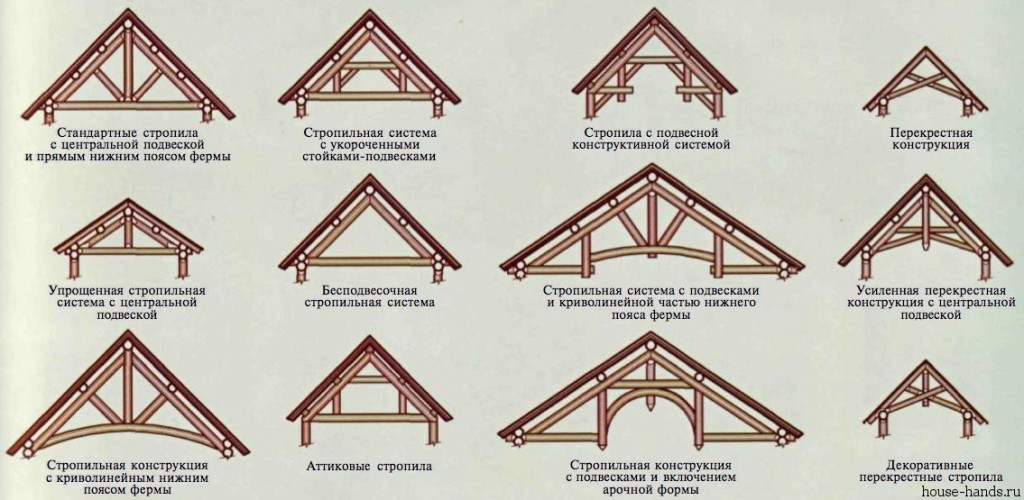

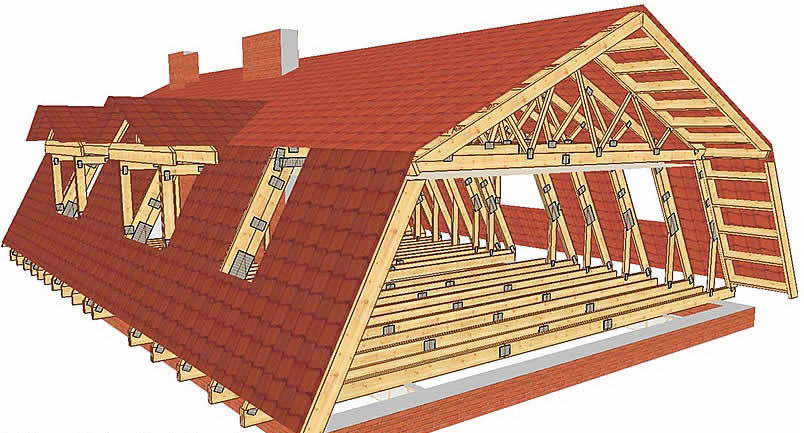

Виды стропильных систем мансардной крыши

На практике применяется несколько видов стропильных систем для мансарды. Их классифицируют по типу и форме крыши: двух-, трех- и четырехскатные, вальмовые и полувальмовые, ломаные. Наиболее простой вариант – это двухскатная стропильная система мансарды. Ее преимущество – простая и надежная конструкция, способная выдерживать большие нагрузки. При этом имеются и недостатки – простая форма не позволяет создать интересный дизайн, что, впрочем, компенсируется добавлением декоративных элементов. Более существенен другой недостаток – ограниченное внутреннее пространство, которое существенно меньше, чем в случае с ломаной крышей.

[su_label type=»warning»]Идея[/su_label] [su_highlight background=»#fdffcd»]Избавиться от недостатка площади можно, построив полумансарду – то есть, помещение с боковыми стенами 1,5-1,8 метров в высоту. Это позволит увеличить внутренний объем при сохранении преимуществ конструкции двускатной крыши.[/su_highlight]

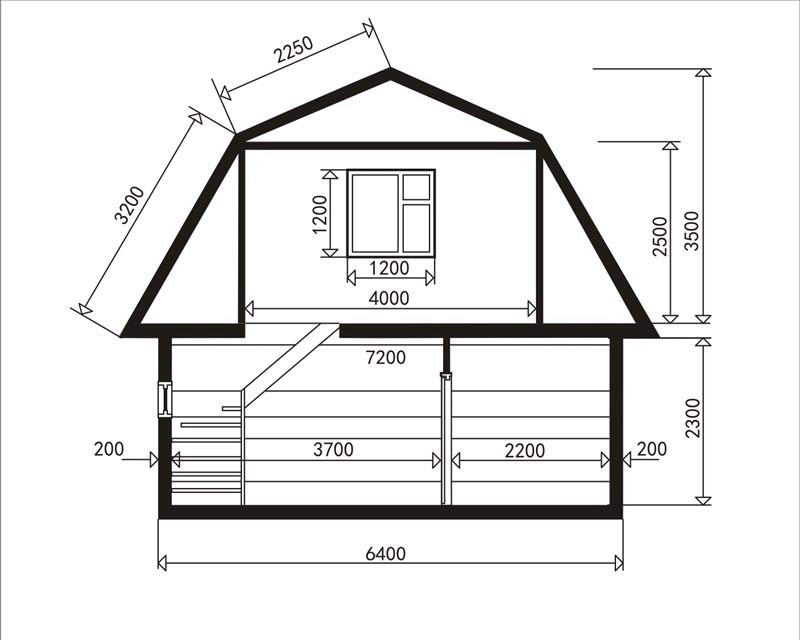

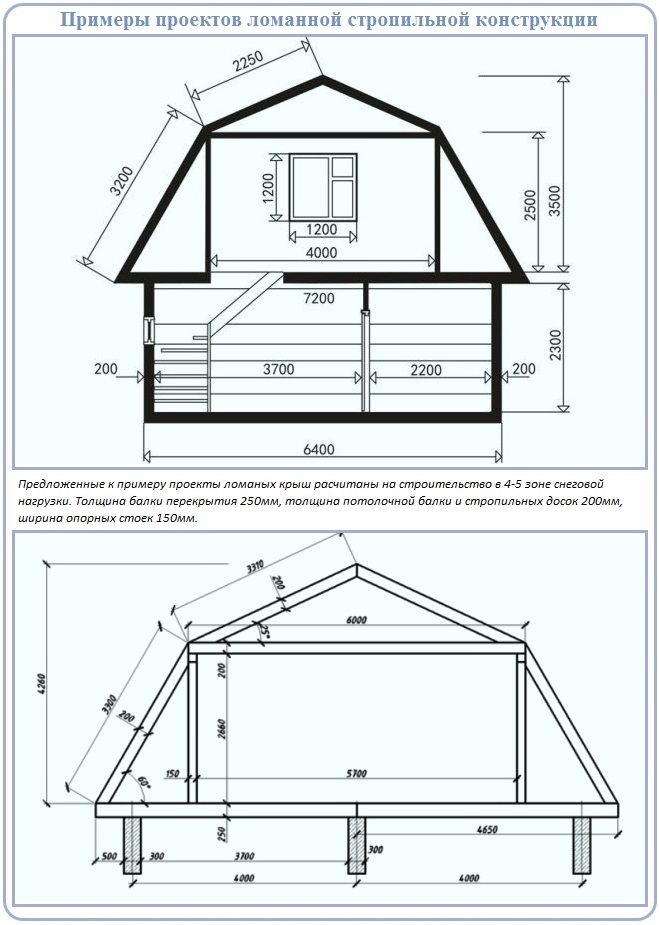

На чертеже представлен пример устройства мансардной крыши по типу полумансарды со стенами 1,8 м в высоту

Наиболее интересной с архитектурной точки зрения является стропильная система ломаной мансардной крыши. Она позволяет проявить фантазию, разумеется, при условии соблюдения строительных норм и, прежде всего, прочностных характеристик. Такая конструкция может иметь правильную и ассиметричную форму. Конфигурация выбирается исходя из особенностей дома и планировки внутреннего пространства мансарды. В некоторых случаях стропильная система мансардной крыши позволяет создать достаточно интересное внутреннее пространство, особенно если имеется возможность спланировать второй свет или антресоли. Важно максимально полно и эффективно использовать объем – это непростая, но очень интересная задача, которая позволяет при сравнительно небольших затратах увеличить полезную площадь и сделать дом более комфортным.

[su_label type=»info»]Совет[/su_label] [su_highlight background=»#d3e8fe»]Поскольку в местах примыкания пола мансарды к крыше пространство ограничено, тут целесообразно организовывать места хранения, устанавливать мебель, прокладывать инженерные коммуникации.[/su_highlight]

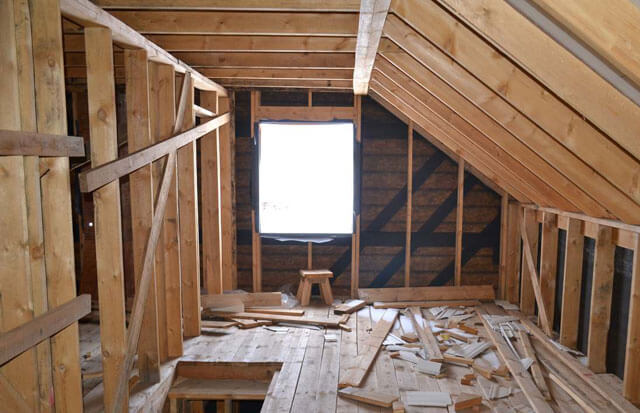

Места у стен мансарды лучше всего использовать для установки удобных шкафчиков, полок и встроенной мебели

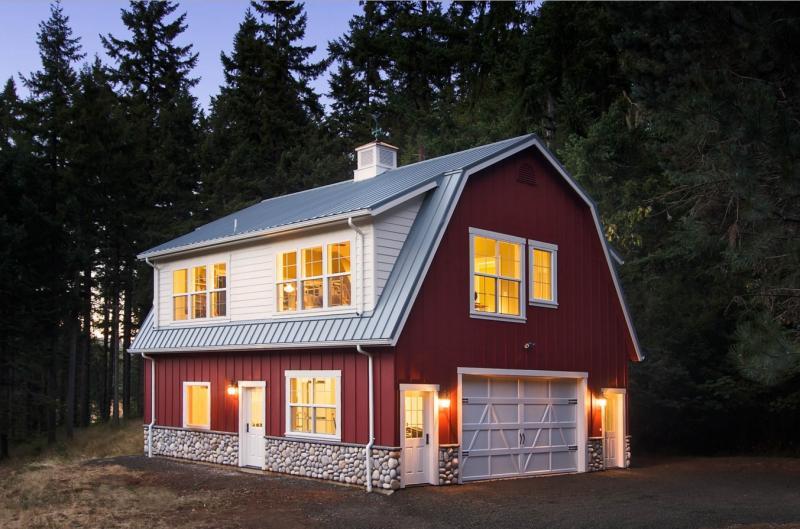

Ломаная кровля – сделаем мансарду своей мечты!

В наши дни востребованностью пользуются многофункциональные частные дома, в которых обжитым является каждый квадратный метр площади. Особенно популярны жилые постройки с эксплуатируемыми круглогодично мансардами. Такие дома обычно накрываются специальными кровлями, способными создавать дополнительное и уютное пространство. Именно поэтому мансардные крыши, несмотря на объективную трудоемкость их возведения, интересуют многих людей.

Высокая функциональность и необычный внешний вид — главные достоинства данного типа крыш Рекомендуем

• Стропильная система для односкатной и двускатной крыши – расчеты, конструкция, виды
• Утепление мансардной крыши – комфортное жилье вместо чердака
• Как рассчитать оптимальный угол наклона крыши – простые вычисления

Основные достоинства интересующих нас кровельных конструкций таковы:

• рациональное использование имеющейся инфраструктуры дома;
• строительство мансарды может производиться без необходимости выселения жильцов и применения спецтехники;
• облик дома становится полностью завершенным, визуально постройка выглядит великолепно и достаточно оригинально;
• ощутимое расширение жилплощади за счет эксплуатации чердака;
• минимальные тепловые потери через крышу;
• возможность постройки мансарды с одним либо двумя уровнями.

Кроме того, ломаная крыша дает возможность реализовать человеку свои личные дизайнерские фантазии. Мансарды с такими кровлями несложно оснастить крупными по площади окнами, яркими витражами, получив действительно уютное помещение для всесезонной эксплуатации. А главное – можно забыть об обычных углах зданий и их традиционных кубических конфигурациях. Дизайн ломаной конструкции реально сделать практически любым! При этом финансовые расходы на строительство описываемой крыши значительно меньше трат, требующихся для обустройства полноценного дополнительного этажа дома.

Имеются у ломаных конструкций и определенные недостатки. Во-первых, потолок чердачного помещения имеет скошенную форму. Это уменьшает высоту стен. Во-вторых, во время снегопадов на чердак будет проникать намного меньше естественного света. Почему? По той причине, что снег станет скапливаться на крыше и не пропускать солнечные лучи. В-третьих, такие кровли приходится оснащать особыми мансардными окнами. По цене они дороже стандартных. Также отнесем к минусам ломаных сооружений то, что они нуждаются в качественной и очень грамотно смонтированной тепло- и гидроизоляции. Своими руками защитные слои правильно уложить совсем непросто. Придется хорошо подготовиться к этой ответственной процедуре.

Стропильная система мансардной крыши: особенности конструкции

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

• выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
• подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
• выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
• подобрать хорошую гидроизоляцию;
• выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

Схемы мансардной крыши

Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Правильный и точный расчет мансардной крыши позволяет получить надёжную и долговечную конструкцию

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

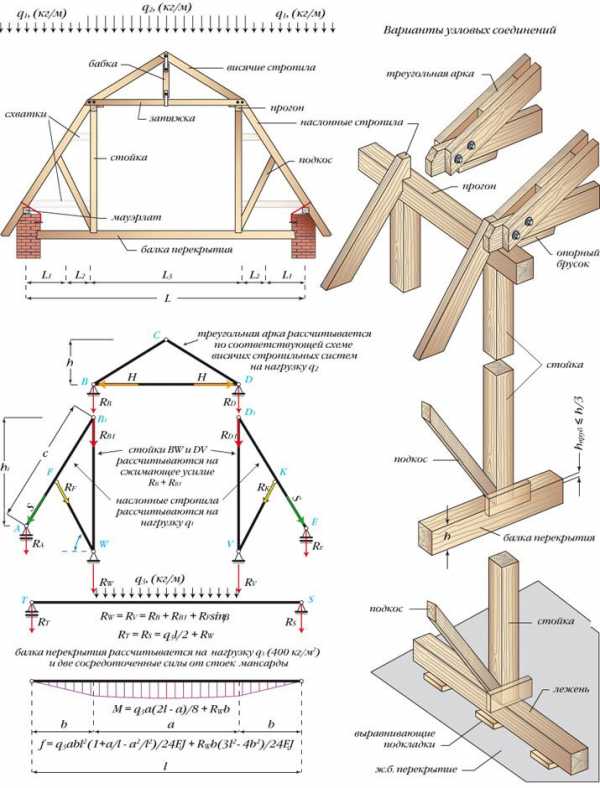

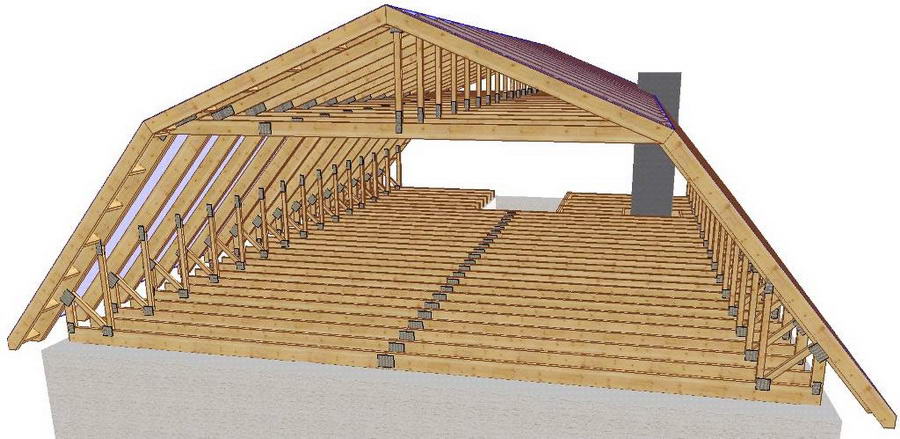

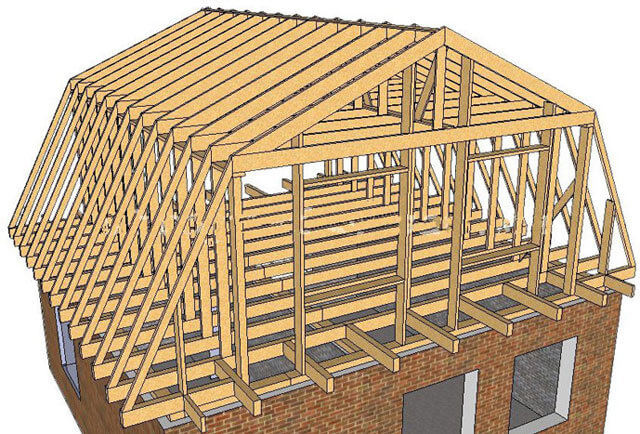

Схема стропильной системы мансардной крыши

Разновидности

Во многом геометрия чердачного помещения влияет на конструктивное решение при изготовлении мансардной крыши.

Двускатная ломаная крыша

Двухскатная ломаная крыша для обустройства одноуровневой мансарды. Тут все решается просто – под обыкновенной двухскатной крышей обустраивается мансарда.

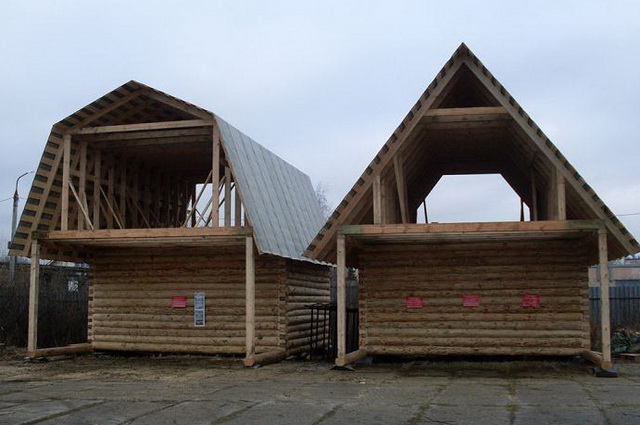

Типы мансарды

В таком случае у вас не возникнет особенных трудностей в процессе создания проекта и его воплощения в жизнь. Дело в том, что выполнять расчеты данной мансарды очень просто, а сделать стропильную конструкцию легко. Главный ее минус – это небольшое внутреннее пространство с невысокими потолками.

Двухуровневая

Мансарда двухуровневая. Данный вид обладает смешанным типом опирания. Считается одним из самых сложнейших сооружений и в вопросе проектирования, и вопросе строительства. В большинстве случаев данные конструкции проектируются как одно целое с домом. Делается это из-за разноуровневого размещения жилых комнат.

Одноуровневая с выносными консолями

Одноуровневая мансарда с выносными консолями. Данное сооружение также непростое, однако, просторные помещения и большие окна полностью компенсируют все трудности его создания. Особенность строения заключается в смещении и выдвижении за пределы общей формы одной из сторон здания.

Раздумывая над тем, какой вид крыши выбрать, следует прежде проанализировать расчет строительных работ. Дело в том, что возведение мансарды проводят с учетом нагрузок, приходящихся на перекрытие. Главное, чтобы мансарда соответствовала эксплуатационным и конструкторским требованиям.

Обратите внимание! Для обеспечения свободного передвижения по мансарде, вам следует выставить наивысшую точку комнаты так, чтобы высота ее была не меньше 2,5 м.

Стоит также подумать о форме стен, ведь они могут быть и прямыми, и наклонными. Разумеется, мансарда с прямыми стенами более удобна в эксплуатации. Да и с отделкой стен придется повозиться, если вы остановитесь на стенах с наклоном.

В отличие от обычной крыши с чердаком, мансардная – требует особенного подхода. Это обусловлено тем, что мансарда подвергается и внутреннему, и внешнему воздействию, из-за чего в утеплительных слоях скапливается конденсат. Ввиду этого, повышенного внимания требует паро- и теплоизоляция. Кроме того, важно правильно разработать вентиляционную систему, которая должна содействовать своевременному проветриванию.

Комплексное строительство мансардного этажа

Под словом «комплексное» подразумевается, что постройка мансарды будет вестись в процессе строительства самого дома, и сразу включается в его план. А при расчете фундамента учитывается дополнительная нагрузка на него в виде мансардного этажа. Итак, стены строения выведены на нужную высоту, перекрытия выполнены. Можно приступать к возведению мансардного этажа.

Мансардный этаж: аттиковая стена

Строим аттиковую стену, если она запланирована. Материал для нее используется тот же, который использовался для строительства несущих стен. Высоту для жилой мансарды делаем от 80см до1,3м. Она обеспечивает удобное использование мансардных окон, а кроме того, под стеной хорошо встанет кровать или письменный стол.

Устройство мансардного этажа с аттиковыми стенами

С аттиковой стеной, как правило, делается монтаж мансарды с простой двускатной крышей, как на схеме вверху. В случае изготовления четырехскатной ломаной крыши такие стены можно не строить. Конструкция обеспечивает высоту потолка мансарды, необходимую для комфортного использования помещения.

Каркасная мансарда своими руками: стройка ведется из дерева, нет необходимости в присоединении аттиковых стен

Армирующая обвязка стен мансардного этажа

Теперь необходимо выполнить армирующую обвязку стен. Ее монтаж обязателен вне зависимости от того, выкладывали мы аттиковые стены или нет. Это обеспечит прочность конструкции из газобетона или из кирпича, не даст ей расползаться в стороны. Также, за счет обвязки этажа будет крепиться мауэрлат, на котором, в свою очередь, мы будет строиться стропильная система крыши мансарды.

Армирующая обвязка делается монолитная, и идет неразрывно по всему периметру стен. Собирается она из продольных прутов арматуры, перехваченных хомутами. На рисунке ниже вы можете увидеть, как выглядит эта конструкция. Расстояние между продольными прутами может варьироваться в зависимости от толщины стен.

Как построить мансарду: устройство армопояса в поперечном сечении

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]армирующая обвязка должна связываться только хомутами, сварку использовать нельзя. Конструкция постройки никогда не будет на 100% статичной, и даже при небольших подвижках сварная обвязка может порваться. Использование хомутов придаст армопоясу необходимый запас эластичности.[/su_highlight]

Когда каркас обвязки будет уложен в опалубку, устанавливаем в него шпильки или анкера с резьбой и гайкой для последующей установки мауэрлата. Шпильки необходимо брать диаметром от 12мм, расстояние между ними делается 1,0м.

Устройство мансарды: армирующий пояс залит бетоном, снаружи видны анкера

[su_label type=»success»]Важно:[/su_label] [su_highlight background=»#E0FEC7″]между каркасом и внешней стенкой опалубки необходимо заложить слой утеплителя. В дальнейшем он должен будет состыковаться с утеплителем мансардной крыши, поэтому материал и там, и там должен использоваться одинаковый. Теплоизоляция должна выступать на поверхность в толщину мауэрлата.[/su_highlight]

Заливаем каркас бетоном и дожидаемся полного его застывания, после чего будет можно продолжить стройку.

Надстройка мансардного этажа: на аттиковой стене установлен армопояс с утеплителем

Монтаж мауэрлата

Мауэрлат изготавливается из бруса сечением от 150 мм. Если нет брусьев необходимой длины, то выполняем соединение нескольких коротких при помощи анкеров. В брусьях высверливаем отверстия под анкера, которые мы заранее установили в армопоясе мансардного этажа.

Укладываем на армопояс слой влагоизоляции. Для этой цели подойдет нарезанный на ленты рубероид. Материал укладывается внахлест и сплавляются. Теперь укладываем мауэрлат так, чтобы анкера вошли в сделанные для них отверстия, сверху затягиваем все болтами. Оставляем конструкцию выстаиваться двое-трое суток, затем подтягиваем болты еще раз. На рисунке внизу изображена схема крепления мауэрлата к армопоясу мансардного этажа.

Конструкция мансарды: монтаж мауэрлатной рамы

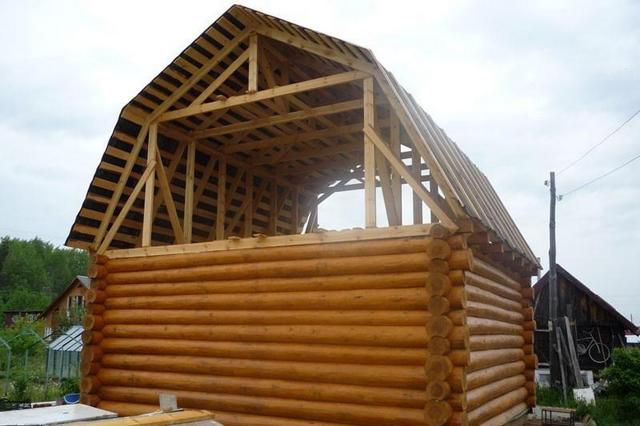

Если дом построен из бревна, то монтажа мауэрлата не потребуется, стропила будут упираться в верхние бревна несущих стен.

Как правильно пристроить мансардный этаж: упор стропил на бревно несущей стены

[su_label type=»info»]Важно:[/su_label] [su_highlight background=»#D9F0F9″]перед монтажом брусья мауэрлата, как и вся стропильная система, обязательно должны быть обработаны антисептическим составом. Если этого не сделать, рама будет подвержена грибковым поражениям и гниению, что чревато для нее потерей прочности, и, следовательно, разрушением всей конструкции мансардной крыши.[/su_highlight]

Теперь, когда завершен монтаж мауэрлата, можно приступать к постройке и утеплению мансардной крыши, укладке теплоизоляции на фронтоны и стены и отделочным работам.

Последовательность строительства мансардной крыши и особенности сборки

Стропильную конструкцию мансарды начинают собирать с двух крайних пролетов, примыкающих к фронтону здания. Для сборки каркаса стропильной системы можно использовать брус сечением 100х100 мм либо доску размером 50х150 мм.

Шаг стропильных рам выбирают в диапазоне от 0,5 до 2 метров. Чем большую снеговую нагрузку придется выдерживать кровле, тем меньшим нужно делать это расстояние.

Специалисты-кровельщики устройство мансардной крыши выполняют в таком порядке:

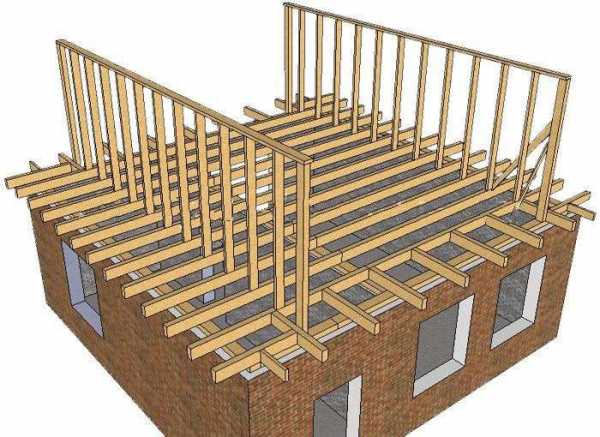

• в балки перекрытия на 1/3 их толщины врезают вертикальные стойки;
• стропильные ноги нижнего ската выравнивают в одной плоскости со стойками и ставят на опорную балку (мауэрлат), закрепляя их с помощью скоб или металлических пластин;
• ставится брус-затяжку перекрытия мансарды, которая служит основой для подшивки потолка;
•  монтируются стропильные ноги (висячие стропила) двух верхних скатов.

Если расстояние между стенами здания превышает 8 метров, то в конструкцию стропильной системы вводят вертикальную коньковую стойку (бабку) с двумя подкосами.

Вместо укладки балки-мауэрлата можно использовать крепление стропильной системы мансарды непосредственно к стене. Для этого в стену на глубину 200-250 мм  заделывается арматурный анкер, к которому резьбовым соединением крепится балка перекрытия.

Заканчивают устройство мансардной крыши монтажом обрешетки. Если кровля дома будет из мягкого материала, такого как битумная черепица, то обрешетка под нее должна быть сплошной. Для этого можно использовать обрезные доски толщиной 30 мм и шириной 120-140 мм или OSB плиту толщиной от 12 до 16 мм.

В том случае, когда крыша будет накрыта металлочерепицей, шифером или профнастилом, обрешетку кладут реже, оставляя зазор между досками в 10-15 см. К стропилам ее крепят саморезами по дереву.

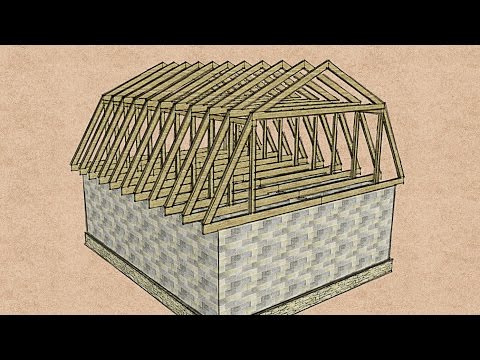

Полезное видео по теме:

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

• расчет угла, под которым будет установлена кровля;
• определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
• вычисление размеров обрешетки;
• расчет площадей скатов;
• определение массы материалов, необходимых для кровли;
• вычисление нагрузки и массы утеплителя;
• установление необходимой дистанции между стропилами.

Важно!Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

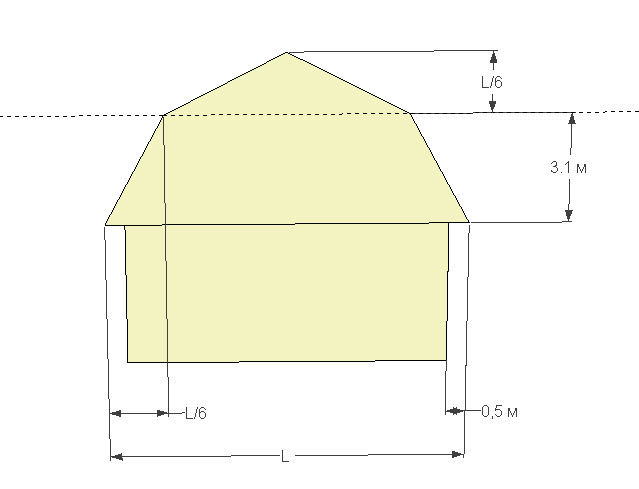

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – , от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

• для керамочерепицы, шифера, ондулина – 80 см;
• для металлочерепицы – 60 см;
• для профнастила – 90 см.

Двускатная мансардная крыша

Стропила и балки

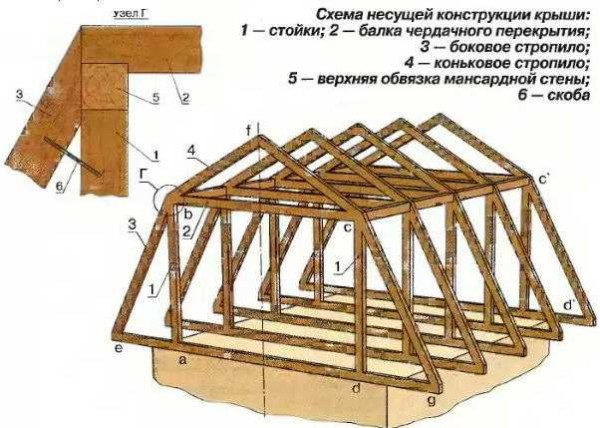

Схема устройства стропил ломаной крыши

Перед возведением любой ломаной крыши необходимо произвести достаточно точный расчет. Погрешности при определении нагрузок могут вызвать обрушение некачественной несущей поверхности, которая не сможет выдержать вес стропильных ног и самой кровли, и тогда стропила сломаются. Чтобы грамотно произвести расчет, необходимо иметь калькулятор, рулетку и сам план конструкции крыши. Важно провести точно все замеры ломаной крыши, осуществить расчет, получить общую площадь мансарды.

Перед тем как начинать делать крышу и приступать к формированию стропил, нужно защитить материал от сырости. Для этого все приготовленные части будущей крыши нужно обработать перед монтажом антисептиками. Закупить их в достаточном количестве позволит расчет обрабатываемой площади.

Далее необходима система из балок, чего нет в двухскатной крыше. Крайние балки выставляйте по двум линиям вертикально. Затем установите промежуточные. Максимально допустимое расстояние между ними не более 3-х метров, но оно не должно быть малым.

Проект каркасной мансардной крыши

Соорудить каркасный мансардный этаж своими руками — сложная задача, требующая от мастера точности и проведения тщательных предварительных расчетов. Особое внимание стоит уделить разработке проекта.

Решения мансардных окон

При составлении схемы каркасной крыши сделайте несколько проекций конструкции. Такой подход позволит понять, каким образом располагаются элементы стропильной каркасной системы. Правильно рассчитайте, какую высоту будет иметь мансардный конек. Ведь от него напрямую зависит площадь внутреннего помещения.

Проект дома с мансардой

Проектируя каркасный этаж, отталкивайтесь от фигуры с прямым углом. Лучше всего в качестве основы использовать квадрат или прямоугольник, описывающий будущую комнату. Это поможет избежать ошибок при расчете угла ската крыши.

Конструкцию крыши нужно тщательно разработать

В конце свой каркасный проект, даже если он простой, лучше показать специалисту. Компетентный сотрудник укажет на ошибки, а также подскажет, какой должна быть крыша и какие материалы следует использовать для ее сооружения.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

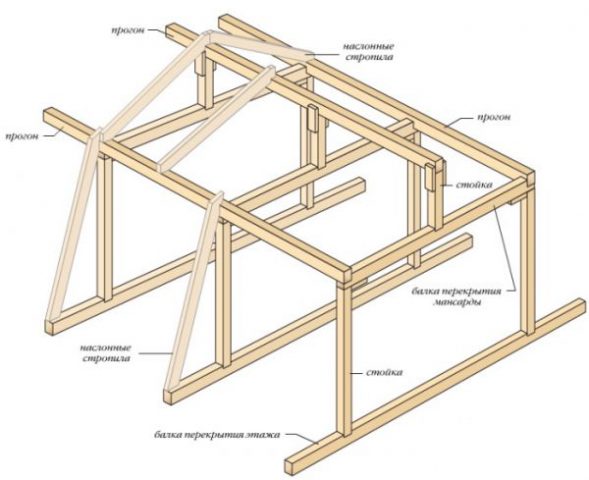

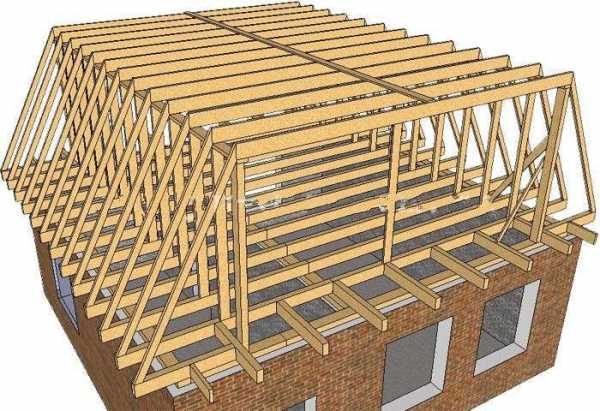

Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.

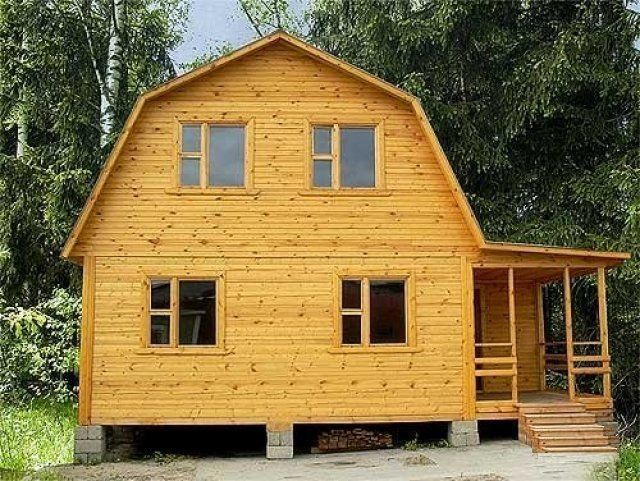

Классическая мансарда

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Варианты окон мансардного этажа

Мансарда, будучи жилым помещением, должна быть хорошо освещена. СНиПы рекомендуют 10 %-ную площадь остекления от площади пола в комнате.

Самый простой способ впустить под крышу свет — предусмотреть окна во фронтонах. Если Вы предусмотрели несущие стойки, то поставить такое окно не составит никакого труда. Не потребуется ни специальная гидроизоляция, ни усиление конструкции мансардной кровли. Если окно будет только с одной стороны, эта сторона должна быть западной или южной, так в нее попадет больше света в течение дня.

Следующим популярным и привлекательным решением являются наклонные окна. Они не требуют изменения конструкции кровли. Также их преимущество — в большом количестве света, которое они обеспечивают. Однако при монтаже наклонных окон нужна хорошая гидроизоляция рамы. В регионах со снежной зимой рекомендуют ставить усиленные окна, так как при наличии толстого слоя снега им придется испытывать дополнительную нагрузку.

Чем круче угол ската кровли, тем меньшей высоты можно делать окно. На пологих участках высота, напротив, должна быть больше. Обычно наклонные окна не делают шире межстропильного шага, так как это вызвало бы необходимость серьезного усиления соседних стропильных ног, на которые бы перераспределился вес крыши. Целесообразнее сделать два узких окна — света через них будет проникать столько, сколько нужно, а на конструкционные элементы влияния не будет.

Иногда в мансарде делают окна дормер, для которых устраивают специальный выступ. Плюс состоит в вертикальном расположении рамы и возможности стоять перед окном в полный рост. Минус — необходимость изменения конфигурации кровли. На сплошной поверхности появляются сразу две ендовы — места встречи двух плоскостей, где возникает наибольшая опасность протекания.

Окно, подобное дормеру, но только навыворот, то есть утопленное внутрь мансарды, делают в том случае, если хотят обеспечить выход на балкон. Иных преимуществ у такого решения нет, так как света в помещения в этом случае попадает меньше, чем через стандартные наклонные окна.

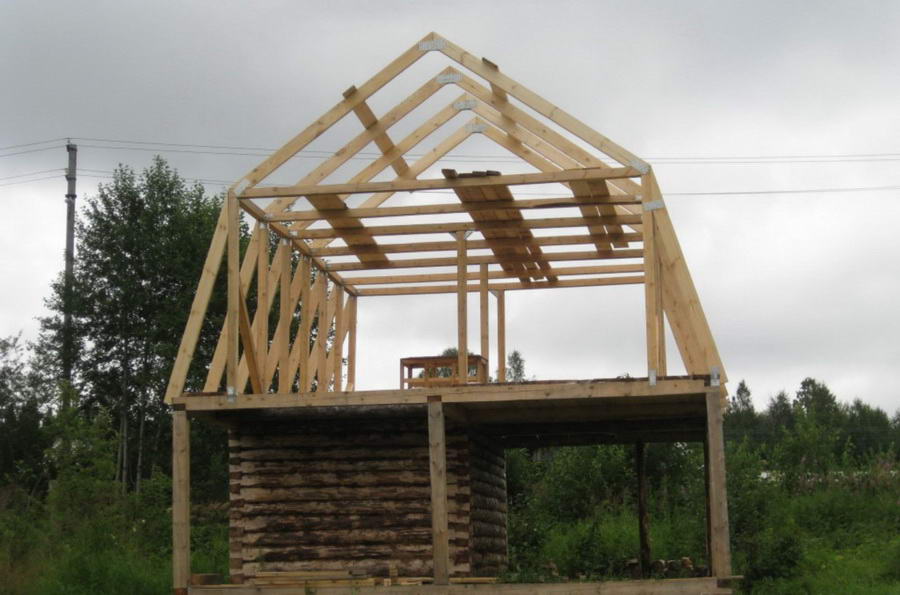

Монтаж стропильной системы

Стропила – это скелет, на котором удерживаются и теплоизоляционные материалы, и сама кровля. Сами стропила лучше всего соединять по шаблону, изготовленному заранее. Конечно, можно обойтись и без него, но наличие подобного изделия позволит быстро определять нужный угол, а значит, избежать возможных ошибок в процессе монтажа.

После того, как детали выпиливаются по шаблону, их поднимают наверх, где устанавливают в соответствии с проектом. В первую очередь стоит монтировать такие элементы, как боковые секции. Их удерживают с помощью специальных технологических упоров, после чего приходит очередь верхних секций, которые фиксируются вместе на коньке.

Соединение стропил

Когда создается ломаная мансардная крыша своими руками, важную роль играет размер конструкции. Если он достаточно велик, то лучше всего использовать стальные пластины и шпильки, однако в том случае, когда требуется построить небольшую крышу, то достаточно будет фанерных накладок, соединяемых саморезами.

После того, как установлен верхний прогонный брус, вся конструкция закрепляется с помощью раскосов, а затем усиливается вертикальными стойками. Стойки изготавливаются из бруса хвойных пород.

Монтаж мансардной крыши: полезные рекомендации –

Мансарды – это не только помещения, устроенные на чердаке, это ещё и необычная броская архитектура зданий, это чудная гармония, даже романтика. На мансардах всегда светло и почти всегда – солнечно.

Сделать такое помещение в доме – это одно из интересных решений, и оно не потребует пересмотра документов на дом или дачу, так как мансарда не считается этажом. В частном и дачном строительстве мансарды возводятся всё чаще и чаще.

Под любой из скатных крыш можно сделать мансарду, и если такая крыша в своей конструкции имеет висячие стропила с ригелями, то это идеальный вариант для устройства тут жилой комнаты.

Выбор материалов для мансарды

Материалы для мансарды должны быть лёгкими, поэтому каркас, то есть стропильная система, в подавляющем большинстве случаев выполняется из дерева. Фронтоны можно сделать деревянными, а можно – из пенобетона, который тоже лёгок до воздушности.

Древесина должна быть сухой, ровной, ни в коем случае нельзя использовать доску или брус, если они имеют перегибы или скручены винтом: это может привести к обрушению конструкций под тяжестью снеговой шапки. Влажность должна не превышать 22%. Такой лес и сам по себе легче, и пиломатериалы не поведёт от влаги. При высыхании влажное дерево может дать трещины.

Это называют «рассохнуться». Только в этой ситуации удаётся собрать конструкцию, которая будет устойчивой к перепадам температуры и атмосферным явлениям. Выбор стропильного шага зависит от угла наклона крыши и находится в пределах от 60 мм до 1200 надо делать тоже лёгким и негорючим. Идеальный материал – маты минеральной ваты.

Обивка внутри помещения может делаться из листовой фанеры или гипсокартона, которые тоже не такие уж и тяжёлые. Если фундамент и стены позволяют нести больший вес, то тогда можно отделывать мансарду кафелем или вагонкой. Если эти более-менее тяжёлые материалы хочется использовать на лёгкой мансарде, вес можно сэкономить за счёт мягкой кровли.

Кстати, одно из её достоинств – она малошумная. Если же расчёт нагрузки позволяет использовать черепицу или шифер для крыши, то эти материалы несильно греются на система делается из дерева – горючего материала, к тому же подверженного гниению. Не надо забывать о том, что дерево можно и нужно обрабатывать антисептиками и антипиренами.

Тогда оно не будет поддерживать горение и гниение, а также не заразится грибком или плесенью. Лучше всего брать древесину лиственницы, но так как она дорогая – можно воспользоваться и требует лестницы. Если места в доме мало, то лестница должна быть винтовой. Люк не должен быть травмоопасным.

Иногда проще делать лестницу без люка, отделив её небольшим порталом – коридорчиком. Так в комнате будет меньше сквозняков. Лестница может быть сделана из металла или дерева – как того требует интерьер надо забывать и про вспомогательные материалы – пароизоляцию. Она должна находиться с двух сторон от матов – под кровлей и под матами.

Пароизоляция – это мембранная плёнка, в которой сделаны микроскопические воронки. Они пропускают влагу только в одном направлении. А вот воздух – в обоих. Это выгодно в плане создания хорошего микроклимата на мансарде.

Статья в тему:  Монтаж кровли из металлочерепицы

Монтаж мансарды

Основой, или остовом любой мансарды служи стропильная система. Возводить её надо со всей ответственностью, правильно соблюдая все этапы:

1. Установку мауэрлата. 2. Установку вертикальных стоек. 3. Сборку и расстановку стропильных ферм (включая ригели или подкосы, если это предусмотрено конструкцией). 4. Установку дополнительных креплений. 5. Установку конькового бруса (если таковой требуется). 6. Устройство обрешётки. 7. Кровельные работы.

Стропильные фермы удобнее собирать на земле, а потом поднимать одну за одной и устанавливать. Пока не будет установлен коньковый брус или другие соединения между стропилами, набивать обрешётку не стоит. Также помогают дополнительные крепления, которые демонтируются после сборки крыши.

Не стоит к обрешётке приступать, пока не будут оформлены оконные проёмы. Установка мансардных окон должна выполняться специалистами. Да и кровельные работы тоже лучше поручить профессионалам, у которых есть навыки и знания тонкостей технологии.

Обрешётку надо делать только после того, как проложено два слоя парозащиты и она укреплена контробрешёткой.

Выбор кровли

После этого укладывается кровля. Если кровельный материал мягкий – обрешётка делается сплошной. Если жёсткий, то расстояние между досточками можно увеличить. Выбор материала кровли зависит от того, насколько большой угол наклона у крыши. Это может быть и мателлочерепица, и глиняная черепица, и шифер.

Также можно использовать битумные материалы – мягкую черепицу, рулонные кровли на стекловолокне и рулонные материалы и битумную черепицу обрешётка делается сплошной, под тяжелые и твердые материалы – может иметь шаг побольше. Если используется профнастил, то шаг обрешётки зависит от наклона крыши.

При крутых скатах обрешётка делается гуще, при пологих – реже.

Статья в тему:  «Планировка дома» – что скрывается за этим понятием?

Выбор окон

Если у мансардной крыши окна делаются в выносах, то это усложняет стропильную систему, но позволяет использовать обычные пластиковые окна, которые относительно недорогие. Если же выбираются наклонные окна, то это достаточно дорогие оконные блоки с дистанционным открыванием, герметичные и прочные.

Поделитесь с друзьями в

Заключительные работы

Теперь можно приступать к монтажу нижних стропильных ног. Первоначально стоит разметить их предполагаемое расположение на мауэрлате. Расстояние между стропилами будет равно пределу 1-1,2 метра. Для того чтобы обеспечить более удобное проведение работ, стропила необходимо выполнить по заблаговременно подготовленному шаблону, который обладает верхним запилом. Нижний запил следует разметить уже на месте, а после зафиксировать стропила. После того как будут установлены крайние элементы, между ними следует натянуть веревку, что облегчит проведение дальнейших работ. Следующим шагом станет монтаж верхних стропил. Как и в случае с нижними, здесь можно использовать шаблон. Если крыша обладает значительными размерами, то верхние стропила можно установить на коньковую балку. Если длина кровли незначительная, в пределах 10 метров, то можно только лишь произвести монтаж подкосов.

Если в проекте предусмотрены окна, то под них необходимо отвести 1/8 от общей площади боковых стен. При этом стропила должны быть смонтированы с помощью поперечных брусков. Теперь можно обшить фронтон, после чего каркас крыши будет готов.

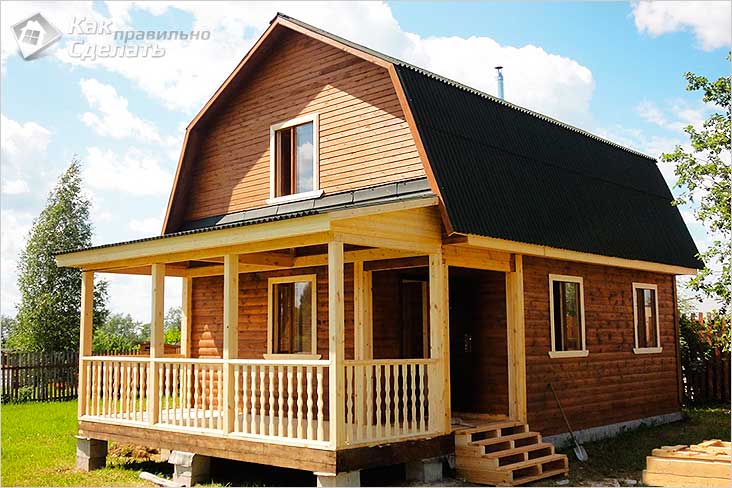

Монтаж ломаной крыши

Стропильная система ломаной крыши представляет собой модульную конструкцию, в которой наслонные стропила выполняют функцию нижних скатов крыши, а верхние скаты крыш могут быть выполнены из висячих или наслонных стропил.

Перед тем, как сделать ломаную крышу своими руками, необходимо деревянные элементы стропильной фермы обработать специальными растворами антипиренов и антисептиков!

Для элементов стропильной системы выбирают древесину из хвойных пород деревьев с влажностью 18-22%.

Как строить ломаную крышу, поэтапная инструкция :

1. Устанавливаются балки перекрытия и мауэрлат. Сечение балок перекрытия зависит от действующих на нее нагрузок. Обычно берут доски с размерами 150×50 или брусья 100×200 мм, одиночные или сдвоенные, все зависит от ширины пролета и расстояния между соседними конструкциями стропил. Под мауэрлат подкладывают гидроизоляционный слой, выполненный из рубероида или толя.
2. Строго вертикально выставляются стойки. Сначала устанавливают крайние стойки, протягивают между ними бечевку и ставят остальные промежуточные стойки. Стойки фиксируются при помощи временных распорок. Расстояние между соседними стойками не должно превышать двух метров. Высота стоек берется примерно на 100 мм выше, чем желаемая высота чистовых потолков в помещении.
3. Сверху стоек монтируют прогоны из доски и устанавливают недостающие оставшиеся стойки. Полученные в результате конструкции выполняют функцию боковых стен в мансарде.
4. Далее на прогоны крепятся ригеля (затяжки), к примеру, с помощью кровельных уголков. Когда происходит установка ригеля, под каждый из них, примерно по центру, ставится временная подпорка, чтобы избежать провисания. Делается это для того, чтобы при монтаже верхних стропил можно было ходить по затяжкам, не беспокоясь о том, что они могут сломаться. После установки всех затяжек их нужно скрепить доской, чтобы избавить от провисания. Конструкция фермы станет более жесткой. Доска устанавливается не строго посередине, а со смещением от центра в любую сторону на 200 мм.
5. Начинают устанавливать нижние стропильные ноги. Сначала, размечают их будущее расположение на мауэрлате. Шаг между стропилами должен составлять 1-1.2 м. Для удобства работ стропила изготавливают по предварительно сделанному шаблону с необходимым верхним запилом. Нижний запил размечают по месту и затем уже крепят стропило. После монтажа крайних стропилин между ними натягивают шпагат для того, чтобы облегчить дальнейшую установку.
6. Далее устанавливают верхние стропила. Как и с нижними стропилами для простоты монтажа делают шаблон. Если кровля имеет большие размеры, то предусматривают установку верхних стропил на коньковую балку. Если длина крыши небольшая — 8-10 метров, то можно обойтись установкой подкосов.
7. Если проектом предусмотрена установка окон (рекомендуют отводить под окна не менее 1/8 общей площади боковых стен мансардного помещения), то стропила дополнительно укрепляют с помощью поперечных брусков.
9. Далее обшивают фронтон, после чего каркас крыши будет полностью готов.

В конце данной статьи рекомендуем ознакомиться с материалом строительство ломаной крыши: видео о том, как правильно это сделать.

Этапы обустройства мансардной крыши

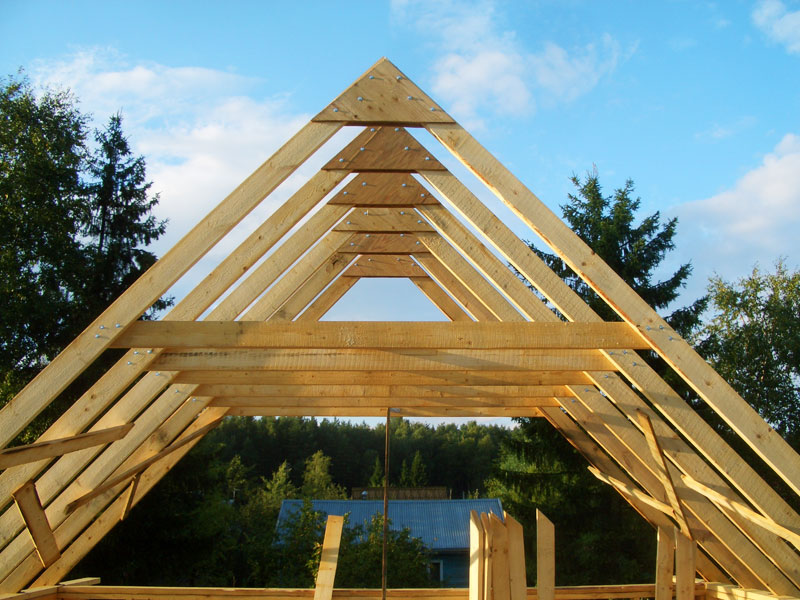

Стропильная система состоит из таких элементов:

мауэрлат;коньковый брус;стропильные ноги;вертикальные стойки;наклонные подкосы.

С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.

Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной мауэрлат, являющийся одним из главных конструктивных элементов – на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра.

Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями.

Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их стропильные ноги, соблюдая промежуток между ними, равный 60 –200 всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.В верхней части каркаса соединяют между собой коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.
