Как сделать молниеотвод в частном доме: объясняем обстоятельно

Готовые комплекты молниезащиты частного дома с крышей из металлочерепицы

Как защитить свою жизнь и дом от поражения молнии, не потратить много денег на бессмысленные установки и мероприятия, и не нарваться на мошенников, которые продают товар без заботы о покупателе?

Самостоятельно проводить монтаж громоотвода категорически нельзя, потому что каждое здание и дачный участок требуют собственных расчетов для установки соответствующих приборов. Только специалист по молниезащите может оценить, какая система надежно отведет разряд молнии от всех строений, которые вы хотите уберечь.

Компания ПротектПро продает комплекты молниезащиты для дома. Они надежно защитят дачу от возгорания и разрушений во время грозы. Вам не придется самостоятельно искать комплектующие для МЗС. Мы уже все подобрали за вас. Специалист компании поможет выбрать комплект молниезащиты для частного дома по вашим параметрам.

Каждый набор МЗС состоит из токопроводника, соединителей и крепежного материала. Внешнюю защиту обеспечивает громоотвод в виде специального прутка с приемником или мачты.

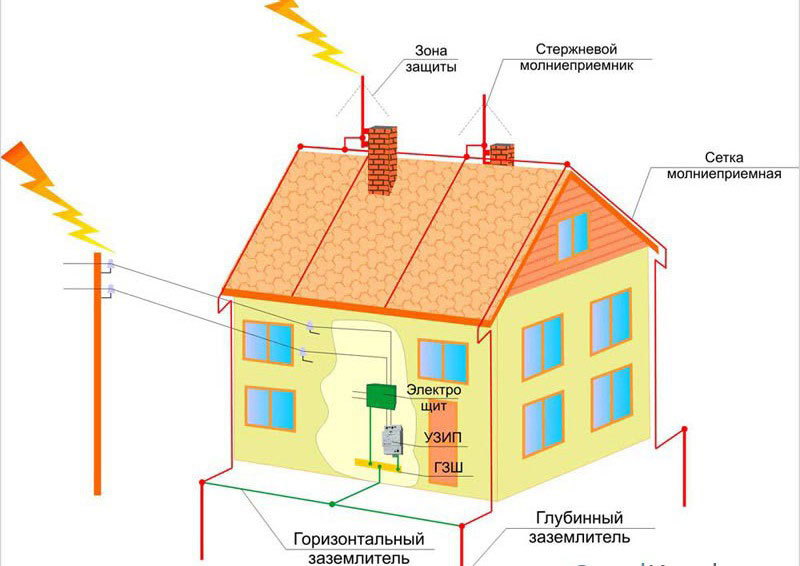

Молниезащита загородного дома и ее типы

Молниезащита загородного дома может быть изготовлена и своими руками. Однако прежде чем браться за изготовление и установку молниезащиты для дома, важно определиться с типом и устройством молниезащиты. Также потребуется много металла, железная проволока, для того чтобы сделать заземляющий контур молниезащиты, металлический уголок или труба для создания заземлителя и т.д.

Если рассматривать типы устройства молниезащиты загородных домов, то они могут быть различны, поскольку всё зависит от того из какого материала изготовлено строение загородного дома, где находится здание и есть ли поблизости с домом высокорастущие деревья.

Также важно учитывать и тот факт, что если рядом с домом имеется водоём или пруд, то риск удара молнией в него очень высок. Сюда можно отнести и тип грунта, преобладающий на загородном участке, поскольку разные типы грунта имеют различную токопроводимость.

Самые простые типы молниезащиты это так называемый громоотвод и молниезащитная сетка. Молниезащитную сетку рекомендуется использовать при защите деревянных строений от молний, поскольку она идеально подходит для таких кровель. Однако её нельзя использовать для крыш покрытых металлочерепицей, по очевидным причинам, поэтому здесь лучше выполнить установку громоотвода.

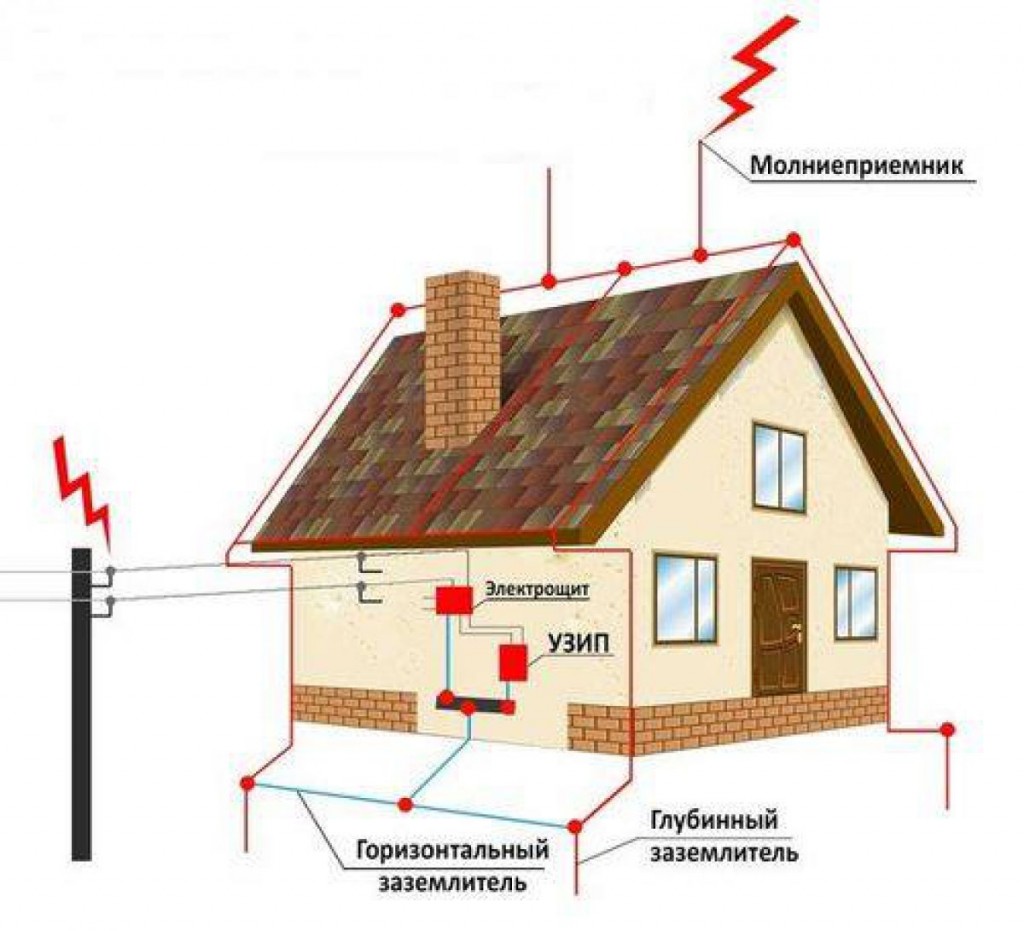

Внутренняя молниезащита

Внешние конструкции защиты дома от молнии не способны погасить негативное воздействие индукционного поля, которое возникает за пределами частного строения. Чтобы предотвратить перенапряжение в электросети здания, необходимо установить в электрощитке на входе в дом УЗИП. Аббревиатура означает «устройство защиты от импульсного перенапряжения».

УЗИП выравнивает потенциалы между проводниками электрического тока и тем самым защищает приборы с низким потенциалом (телевизор, холодильник, систему видеонаблюдения и т.д.) от поломки. Производители предлагают частным лицам УЗИП с разными возможностями и степенями защиты. Чтобы выбрать прибор, необходимо учесть несколько моментов:

• показатели защищаемой электросети (напряжение, электрический ток и другие);
• тип сети (электричество, кабельное телевидение, сигнализация, телефонная связь);
• значимость защищаемого объекта (сейф, телевизор, компьютер);
• температуру эксплуатации (УЗИП рекомендуется размещать в помещении).

Особенности устройства системы молниезащиты для разных типов и конфигураций кровли

В зависимости от кровли различаются монтаж и устройство систем молниезащиты. Кровли бывают плоскими и коньковыми (или скатными).

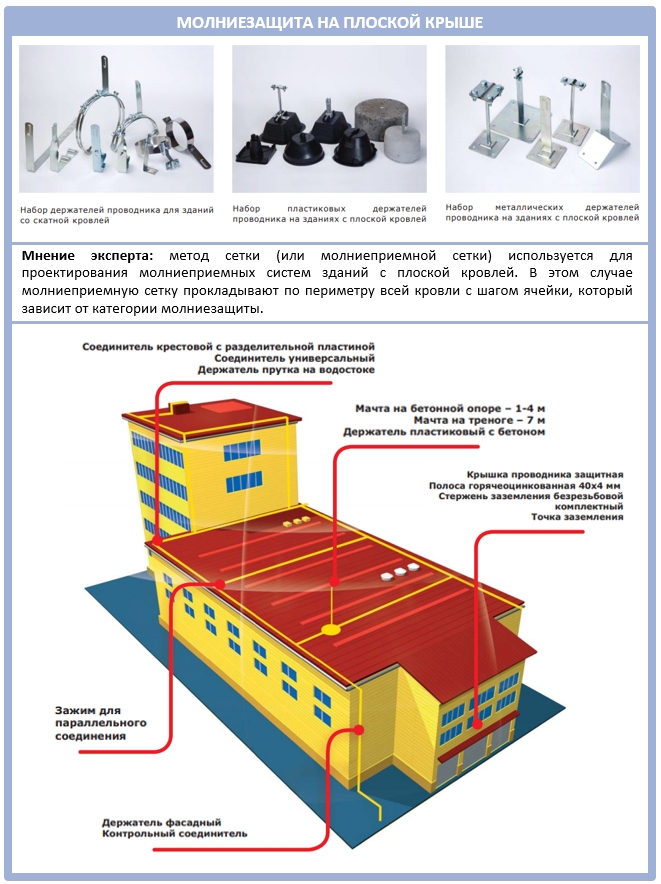

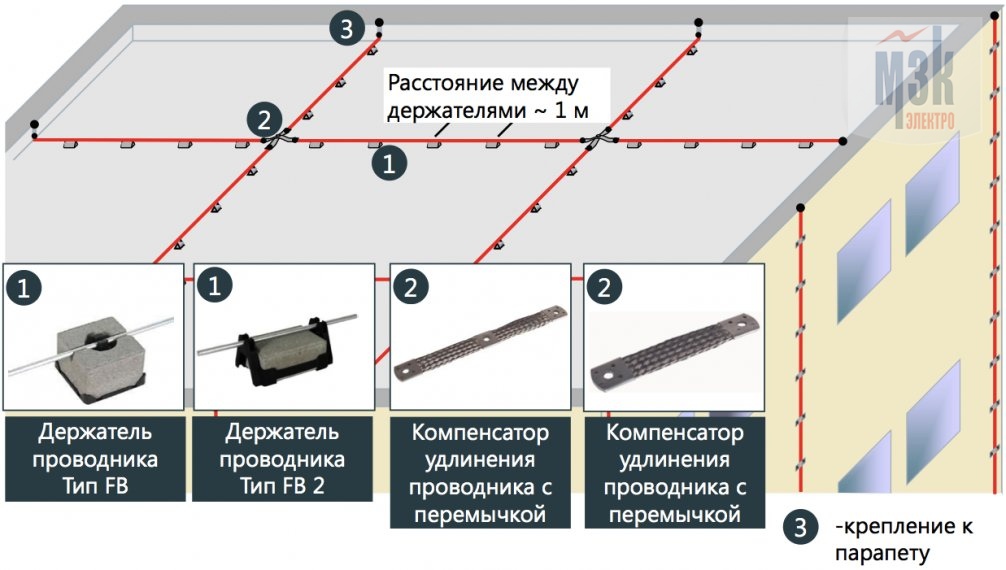

Для плоских кровель чаще всего используется молниеприемная сетка. Именно она применяется для большинства габаритных зданий с данным типом кровли. Это обусловлено простотой проектирования и монтажа.

Молниеприемная сетка, расположенная непосредственно на крыше дома, дает больший уровень защиты

Раньше молниеприемная сетка монтировалась внутри пирога кровли (под слоями гидроизоляции, утеплителя), но это не очень эффективный вариант, поскольку сама кровля и все расположенные на ней конструкции остаются без защиты. Сегодня сетка всегда монтируется поверх кровли. От нее вниз по стенам идут токоотводы, которые соединены с местом заземления. Как правило, их прокладывают там, где нахождение людей сведено к минимуму.

Один из главных недостатков молниеприемной сетки – сравнительно низкий уровень защиты здания при прямых ударах молнии. Обычно он не превышает 50–55 %, а требуется минимум 80 %.

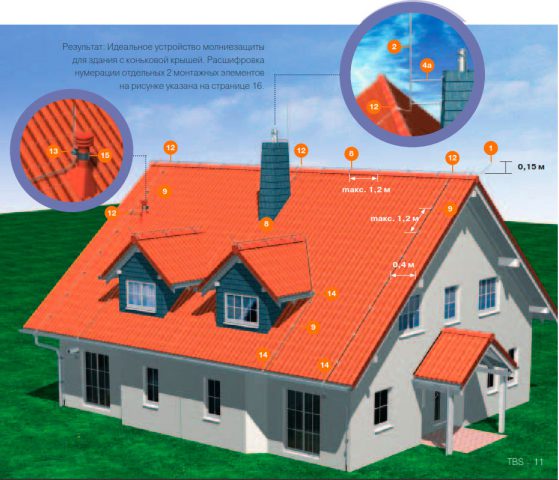

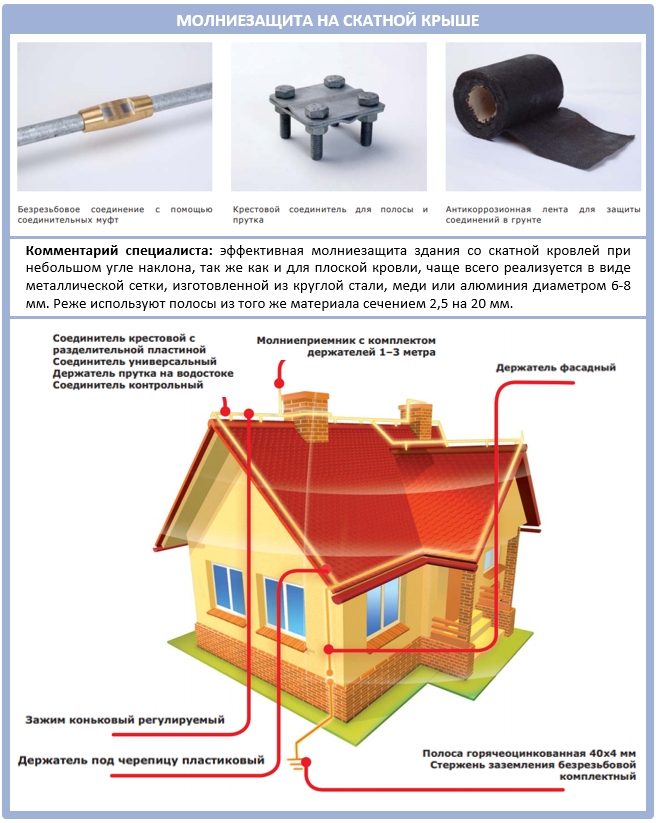

Для коньковых кровель всегда используют так называемый «метод угла защиты». Проводник размещается по самой вершине конька. Он создает защищаемую зону. Однако на крыше всегда будут элементы, которые выступают за ее границы. На них монтируются дополнительные молниеприемники или коньковые проводники. Они соединяются с токоотводами специальными проводниками-выводами. Для большей эффективности концы проводника на коньках делают на 15 см длиннее и загибают немного вверх.

Помимо вышеназванных типов молниезащиты есть еще один – это активная защита от молний. Суть ее заключается в том, что на крышу устанавливается специальный шпиль с головкой-ионизатором, который генерирует встречный поток электронов. Молния притягивается к шпилю, а тот уводит полученный разряд по токоотводу в землю.

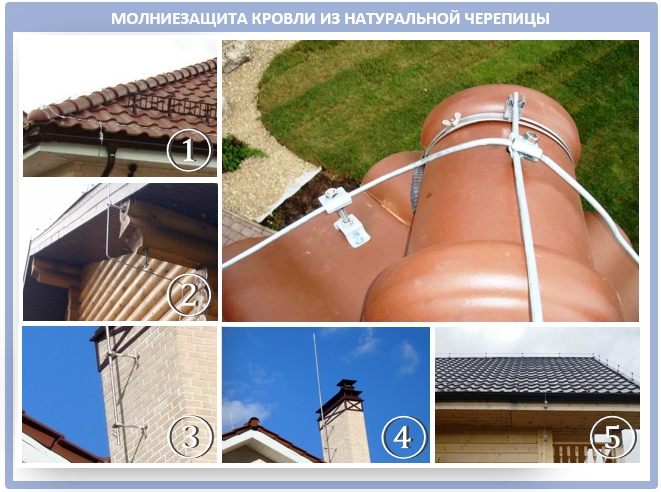

Защита кровли

Вариантов устройства заземления кровли из металлочерепицы много. Время от времени появляются новые, более эффективные способы, но все они сводятся, прежде всего, к трем основным схемам молниезащиты:

• стержневой;
• антенной;
• сетчатой.

Первые два способа являются наиболее простыми, а потому пользуются заслуженной популярностью. Такие системы защиты надежны, результативны и долговечны, но лишь в случае правильной установки элементов. Во внимание принимается:

• площадь и место расположения объекта относительно соседних строений;
• этажность и функциональность сооружения;
• форма кровли;
• высота и густота окружающей растительности.

Для металлочерепицы производители выпускают элементы молниезащиты, максимально гармонично вписывающиеся в общий архитектурный облик дома. В собранном виде они выглядят довольно аккуратно, так как комплектующие по оттенку бывают очень близки к цвету металлического настила. Тем не менее, смонтированные на крышах частных домов системы визуально спрятать удается не всегда из-за скатной формы крыши.

Возможно, в ближайшем будущем в качестве молниезащиты крыш будет использоваться альтернативный способ, называемый активным. Его принцип действия сводится к перехвату молнии посылаемым навстречу ей электрическим разрядом, который принимает всю силу природного удара на себя. При таком варианте защиты кровля не имеет дополнительных, «утяжеляющих» внешний вид элементов. Проблема состоит лишь в том, что активная молниезащита пока еще слабо развита.

Заземление металлочерепицыначинается с устройства громо-, или молниеотводов.

Стержневая система

В качестве молниеприемника на кровле устанавливается металлический стержень, чаще – труба с закрытым или запаянным торцом диаметром 12мм, поднимающаяся над уровнем конька на 2-3 метра. Вертикальный элемент сохраняет свое положение благодаря длинной деревянной мачте, на половину своей длины входящей во внутреннее пространство стропильной конструкции.

Стержень на чердаке соединяют с токоотводящим проводом из оцинкованной стали диаметром 6мм, который выводят на поверхность наружной стены и спускают вниз до места его соединения с заземляющим контуром. В целях безопасности проволоку рекомендуется размещать с противоположной от главного входа стороны дома. В случае наличия дополнительных дверных проемов, токоотвод не может быть приближен к ним менее чем на три метра.

Антенная система

Такой громоотвод располагают на самой высокой точке кровельного покрытия. Опорой металлической антенне служит деревянный шест и обрешетка. Размер молниеприемника выбирают, исходя из того, что антенна может покрывать площадь круга, радиус которого составляет три ее высоты.

Функцию токоотвода антенного молниеприемника выполняет металлический трос. Он является промежуточным звеном между верхней частью защиты металлочерепицы и контуром заземления.

Сетчатая система

Поверх кровли, а иногда и внутри кровельного пирога, прокладываются стальные оцинкованные прутья. Шаг между ними определяется нормативами и формой крыши. При небольшой площади кровли элементы молниезащиты располагают по периметру и коньку, а при значительных размерах 8-миллиметровые стержни укладывают взаимно перпендикулярно в форме плоской сетки. Отсюда и произошло название подобного молниеприемника.

Токоотводы к земле спускают по стенам, причем располагают их не в одном месте, как в предыдущих случаях, а в нескольких точках. Шаг 10-20 метров выбирают в соответствии с необходимой степенью молниезащиты.

Особенности монтажа молниеприёмника своими руками

Несмотря на кажущуюся сложность установки молниеулавливающего оборудования, самостоятельно рассчитать и смонтировать домашний громоотвод под силу каждому человеку, который внимательно ознакомится с вышеизложенными рекомендациями. Нужно лишь располагать несложным инструментом и необходимыми материалами.

Условно весь процесс можно разбить на 5 этапов.

Расчёт материалов

Главное — верно выбрать высоту молниеотводящей антенны. Высчитывая длину стрелы, можно воспользоваться известной пропорцией: высота мачты равна полутора величинам радиуса защищаемой территории.

К примеру, если диаметр окружности, в которой стоит дом, равняется 20 метров, значит, полтора радиуса составит 10х1,5 = 15 м. Отнимаем от этой величины высоту самого дома и получаем искомое значение. Например, если строение имеет в высоту 10 метров, то, вычитая их от 15 метров, получим искомый размер шпиля молниезащиты — 5 метров.

Высота мачты молниеприёмника должна быть равна полутора величинам радиуса защищаемой территории

Длину токоотвода рассчитывают исходя из параметров и конфигурации трассы, которую запланировали. Заземлитель и все сопутствующие крепления планируются в соответствии с местом их расположения.

Установка приёмника в подходящем месте

При установке антенны молниеприёмника учитывается конструкция крыши, расположение горючих элементов конструкции, местонахождение дверей и окон, водосточных труб и других металлических элементов.

Антенну молниеприёмника устанавливают как можно дальше от окон и дверей

Прокладка токоотводящей шины от мачты к заземлению

Руководствуясь правилами соединения, проводят полную сборку всего участка, включая изоляцию провода в гофре на последних 2,5–3 метрах от земли. При соединении болтами рекомендуется подкладывать калёные гроверы под гайки и шайбы под головки болтов. Если применяется сварка, необходимо тщательно отбить окалину и покрасить место соединения устойчивой к атмосферным влияниям краской или лаком.

Нижние 2–3 метра токоотводного провода лучше спрятать в изолирующий кабель-канал или гофру

Подсоединение токоотвода

Шина присоединяется к заранее подготовленному контуру заземления. Могут использоваться как сварка и резьбовые соединения, так и заклёпки.

Проверка сопротивления

При помощи тестера или мультиметра замеряется электрическое сопротивление смонтированного устройства, которое не должно превышать 10 Ом.

Видео: монтаж молниезащиты частного дома

Не последнюю роль в безопасности дома играет защита от стихийных природных катаклизмов. Правильная установка молниезащиты даст долгосрочный и гарантированный результат. Она оградит здание от возможных пожаров или поражения жильцов электрическим током. Своевременные профилактические работы помогут прослужить устройству в течение длительного времени.

(0 голосов, среднее: 0 из 5)

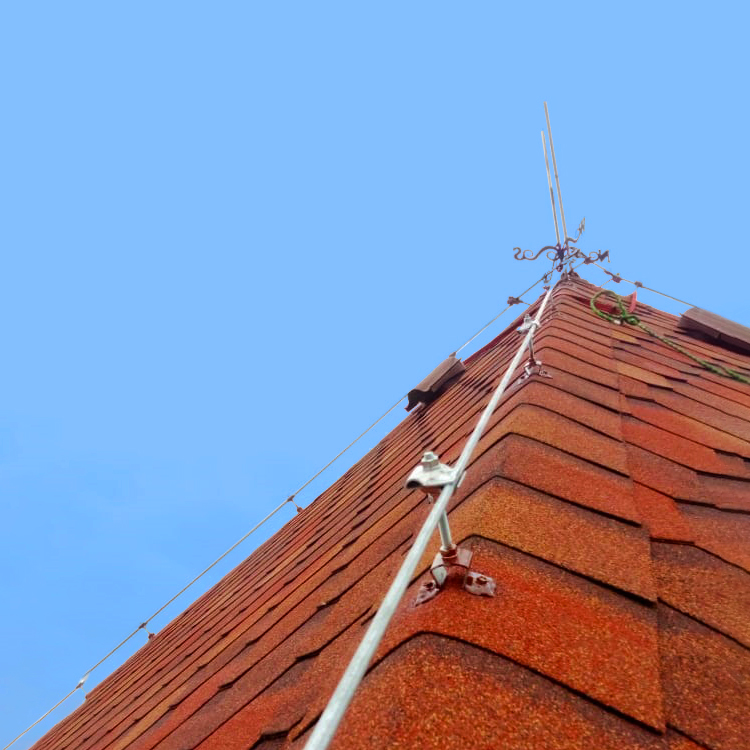

Тросовые молниеприёмники

При защите от молнии частного дома, на крыше которого уложены стандартные шиферные листы, например, удобнее всего воспользоваться так называемым тросовым молниеприёмником. Основой такой молниезащиты является натянутый вдоль конька трос или толстая стальная проволока, размещаемые на удалении примерно полметра от него.

Все остальные элементы конструкции молниезащиты делаются точно такими же, как и в предыдущем случае. Для закрепления токоотвода на скате шиферной крыши рекомендуется использовать специальные скобы с резиновыми прокладками, предупреждающие проникновение влаги под покрытие.

Процесс монтажа молниеотвода

Расскажем о более сложном типе молниеотвода – тросового.

• Натягиваем проволоку в 6 миллиметров;
• Проволоку крепим на металлические штыри, которые должны быть заранее приготовлены и находиться в вертикальном положении на брусках;
• Обматываем дымовую трубу проволокой и присоединяем к горизонтальному элементу;
• Проводим токоотвод и соединяем его с заземлением;
• Устанавливаем заземлитель, как его правильно установить читайте далее в статье.

Установка стержневого молниеотвода выглядит немного иначе:

1. Устанавливаем жерди на земле или кровле, высоту определяем в зависимости от самого здания. Перед установкой все элементы молниеотвода соединяем между собой, убеждаемся в их целостности и в отсутствии пыли и ржавчины на них. После соединения всей конструкции оборачиваем все места изгибов изоляционной лентой;
2. Если крыша дома изготовлена из легко возгораемых элементов, заранее беспокоимся о монтаже молниезащиты на 15 сантиметров от крыши;
3. После всей установки замеряем сопротивление стержневого молниеотвода с помощью омметра, показатель не должен превысить 10 ОМ.

Чтобы более подробно узнать весь процесс сборки, просмотрите следующие видео

Молниезащита своими руками частного дома, дачного домика и не только. Советы профессионалов по молниезащите

Молниезащита своими руками частного дома, дачного домика и не только

Советы профессионалов по молниезащите

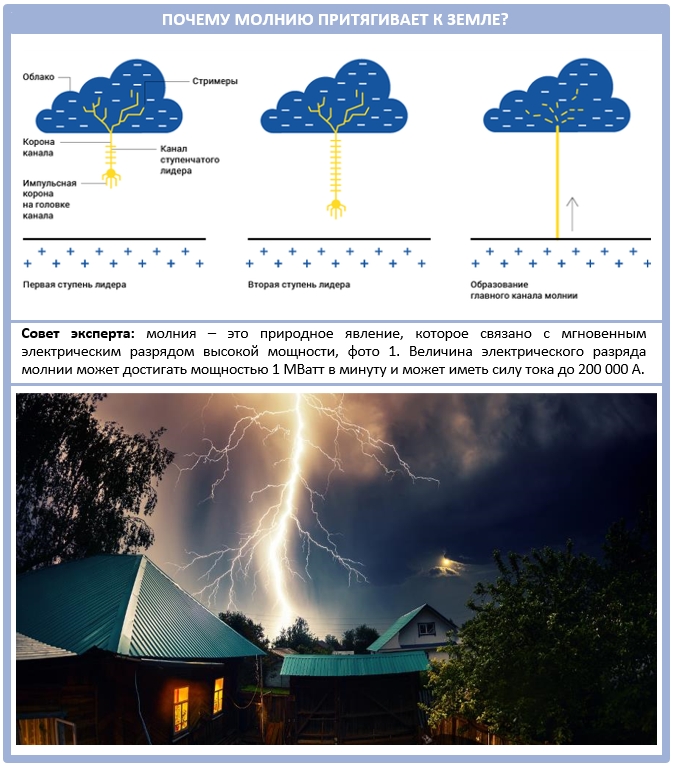

Разрушительная сила молнии вполне объяснима: ее ток достигает двухсот тысяч ампер при напряжении до ста тысяч киловольт. Причем известны случаи, когда в течение полутора секунд в одно и то же место ударяло несколько молний. А попадания даже одной молнии в сооружение без громоотвода достаточно, чтобы вспыхнуло оно, как свечка. Несмотря на это, небольшой дом защитить от молнии довольно легко.

Над коньком крыши (на расстоянии не менее 25 см от него) натягивается проводник – стальная проволока толщиной 5-6 мм (рис. 1 на стр. 16). На деревянные брусья, к которым она крепится, устанавливаются вертикальные громоотводы высотой до метра.

Дымовую трубу надежно защитят стальной колпак, проволочная «вилка» или петля, подсоединенные к проводнику. Этот же проводник кратчайшим путем опускается по стене дома и присоединяется к заземлению.

Если длина такого громоотвода больше десяти метров, то заземлять его следует с двух сторон.

Молния чаще всего ударяет в коньки крыш, края фронтонов, слуховые и мансардные окна.

Поэтому проводник можно проложить по таким выступающим местам, прикрепив прямо к крыше из черепицы, шифера или смонтировав на деревянных штырях или сплошном бруске на крыше из дранки, толя и других горючих материалов. Заземляют такой громоотвод в нескольких точках. Деревянные детали окрашивают масляной краской.

Дом, покрытый железом, будет в полной безопасности, если три-четыре раза заземлить его крышу через каждые 10-15 м по периметру. Как прикрепить заземление, показано на рис. 2.

Важно

В Прост в изготовлении и стержневой громоотвод. При высоте 5 м, считая от конька, он может защитить дом длиной 15 и шириной 7 м. Устанавливают громоотвод на жерди толщиной 10-15 см, прибитой к стропилам в середине крыши или вкопанной рядом с домом.

Можно укрепить громоотвод и на растущем рядом с домом привязывают к стволу над сучьями мягкой проволокой 02-Змм через каждые 2-3 м.

Если дом находится ближе 5 м от дерева, то по его стене прокладывают проводник, присоединенный к тому же заземлению, что и громоотвод (рис. 1).

Верхний конец громоотвода делают из проволоки того же диаметра, что и остальные его части (или большего — до 14 мм, стальных полос, уголков или труб сечением 50-60 мм2. Трубу вверху сплющивают или заваривают на конус, а из проволоки делают петлю, закрепляя ее скруткой или бандажом из проволоки (рис. 3).

Заземление может быть тоже из проволоки, но лучше сделать его из стальных труб, например, водопроводных, 040-60 мм, стальных полос, уголков и другого материала сечением не менее 50 мм2. Заземление укладывают на глубину не менее 80 см (чем глубже, тем лучше).

В самом простом случае в канаву укладывают проволоку или металлическую полосу длиной несколько метров. Можно забить в грунт две-три сваи из труб или уголков так, чтобы их верхний конец находился на глубине 80 см.

Соединяют сваи горизонтальной шиной из стальной полосы или проволоки, к середине которой прикрепляют громоотвод (рис. 4).

Если грунт сухой, песчаный и плохо проводит электричество, то заземление следует засыпать древесным углем, смешанным с поваренной солью (примерно 0,5 кг соли на ведро угля). Это сильно понизит сопротивление почвы: уголь — хороший проводник, а соль — следует располагать на расстоянии не менее 5 м от дорожек и проходов.

Громоотвод укрепляют на деревянных стенах и жердях скобами или хомутами, прибитыми на расстоянии одного-двух метров друг от друга. Под хомуты полезно проложить изоляторы из куска резинового шланга. Проводники необходимо прокладывать так, чтобы на них не было петель и острых углов, иначе их могут разорвать силы, возникающие при разряде молнии.

На высоту около 2,5 м от земли их закрывают стальной трубой, уголком или деревянным коробом.

Способы соединения деталей громоотвода показаны на рис. 5. Самые надежные — сварка или пайка, но можно применять и скрутку, бандажное соединение, специальные сжимы или соединения внахлест при помощи болтов и заклепок.

Совет

Контактирующие поверхности должны быть хорошо очищены от краски, грязи и ржавчины. Места соединений (кроме сварных) обертывают изоляционной лентой, затем плотной тканью, закрепив ее тонкой проволокой или бечевкой, и все это закрашивают, не нарушая контакта. Краска хорошо предохраняет от окисления.

Между всеми частями громоотвода должен быть надежный электрический , до начала гроз, проводят осмотр частей громоотвода и мест их крепления и при необходимости их заменяют и окрашивают.

Раз в три года проверяют исправность соединений, зачищают контакты, подтягивают ослабевшие соединения или заменяют их.

Раз в пять лет вскрывают заземляющие электроды, проверяют надежность их соединения и глубину коррозии. Если сечение поржавевшей детали уменьшилось больше, чем на одну треть, ее следует заменить.

Современная технология – залог успешной реализации молниезащиты дома

Молниеотвод частного дома должен быть технологичным, то есть применяемые материалы и изделия должны обеспечивать удобный и быстрый монтаж без повреждения конструкции дома и инженерных систем.

Современная технология молниезащиты, разработанная в Европе и основанная на применении изделий заводской готовности из долговечных материалов соответствует этому критерию.

Добросовестный производитель создает гамму молниеприемников, проводников молниезащиты, соединителей, держателей для всех типов кровли и стен, клеммы для присоединения любых типов конструкций (антенн, желобов водостока и т.п.) в соответствии с нормами и из коррозионно-устойчивых материалов. А также качественные УЗИП для всех типов электрических цепей.

НО ЗАВОДСКОЕ ИЗГОТОВЛЕНИЕ изделий и материалов не гарантирует того, что молниеотвод будет соответствовать требованиям норм, защищённости и пожеланий владельцев.

Технологические возможности реализуются в полной мере только при наличии опыта в организации и проведении монтажа.

Этапы монтажа

Наиболее распространенными типами кровли в нашей стране являются мягкая и металлическая. Керамическая, из-за высокой стоимости и большого веса, не пользуется большой популярностью. Поэтому рассмотрим эти варианты. Для удобства монтажа лучше составить чертеж.

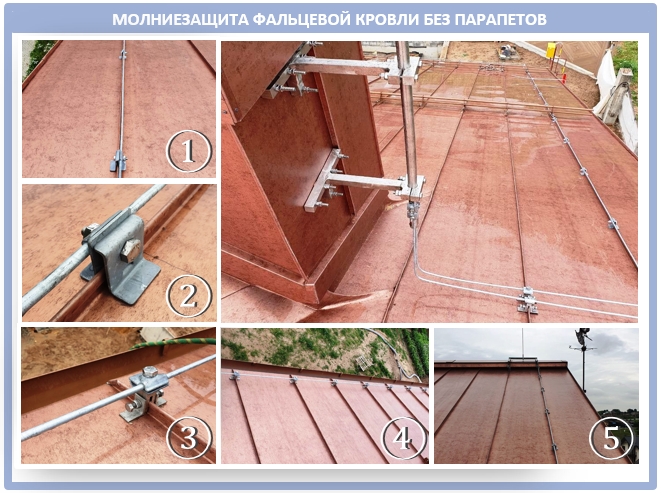

Если на вашем доме имеется металлическая крыша, то заземление доставит минимум хлопот – по обе стороны дома к кровле нужно приварить по два токоотвода, которые присоединяются к контуру заземления. Но при этом стоит следить, чтобы между кровлей и деревянными стропилами находился слой негорючего материала, например, базальтовой ваты. При ударе молнии участок кровли может разогреться до такой температуры, что металл расплавится, и это может стать причиной пожара.

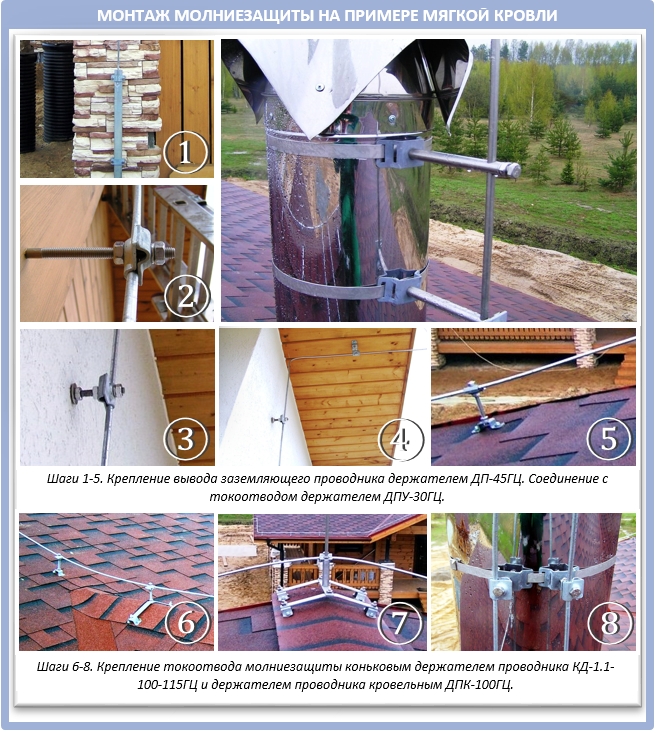

Обеспечить заземление мягкой кровли сложнее. Здесь нужно обязательно использовать молниеприемник. Какой именно? Выбирайте подходящий из вышеперечисленных.

Когда работы с установкой молниеприемника завершены, можно приступать к монтажу контура заземления.

Для него лучше всего использовать металлопрокат. Подойдут круглые стержни диаметром от 16 мм, полые трубы диаметром от 30 мм и толщиной стенок более 4 мм, плоский профиль сечением 4?12 мм или же уголок со стенками более 4 мм. Металлопрокат соединяется в единый контур при помощи сварки.

Можно расположить контур по углам здания, в виде замкнутых треугольников или квадратов. Или же охватить весь периметр здания – этот способ надежнее, но сложнее из-за большого объема земляных работ. Глубина залегания должна быть не менее полуметра. На болотистой почве лучше увеличить этот показатель до метра. Оптимальное расстояние от места залегания контура до стен дома – от 1 до 10 метров.

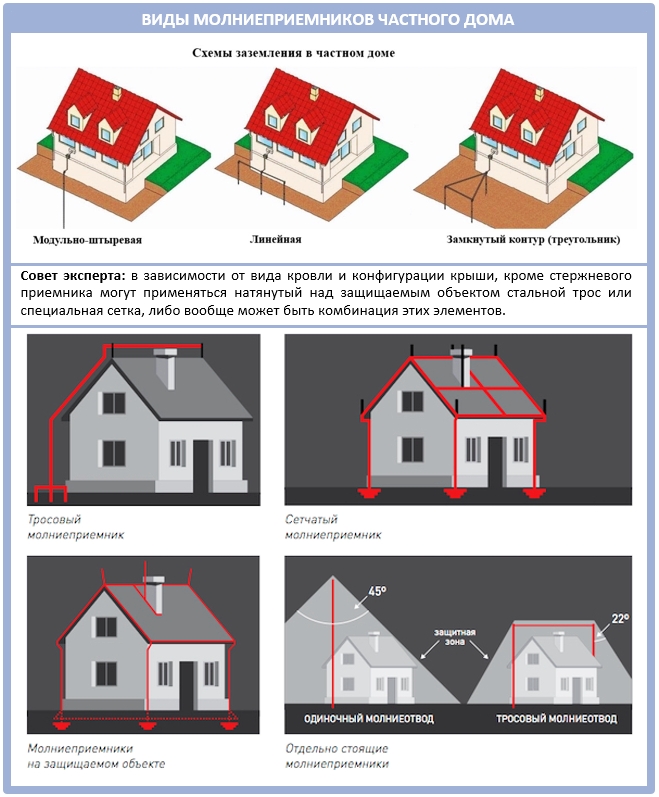

Разновидности молниезащиты

Для защиты от молнии необходимо создать для электрозаряда такой путь до поверхности земли, который не создает сопротивления и минует конструкцию дома. Подобную безопасную молниезащиту частного дома иногда называют заземлением, громо- или токоотводом. При этом полная система включает две разновидности молниезащиты: внутреннюю и внешнюю.

Внутренняя система защиты представляет собой небольшой прибор, вмонтированный в электрощиток. Это устройство нейтрализует заряд, который провоцирует перенапряжение. Молния может ударить в близрасположенную линию электропередач, от которой идет кабель к жилому строению. В электрической системе здания возникает скачок напряжения. Внутренняя молниезащита гасит это явление.

Внешний молниеотвод устанавливается снаружи частного строения. Он может иметь разный внешний вид и строение. Функция в любом случае остается неизменной – защита крыши и всего здания. Способ реализации связан с заземлением и безопасным отведением тока от самого сооружения.

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Заземление удара молнии

Первоначально потребуется уточнить уровень грунтовых вод около фундамента дома. Если в здании есть погреб или подвальное помещение, регулярно затапливаемое водой, первоначально нужно будет сделать дренаж и защиту от влаги со стороны укладки металлического контура и шины.

Для плитных фундаментов и МЗЛФ котлован под заземляющий контур можно сделать в непосредственной близости к бетонной ленте или плите. В других случаях место под траншеи нужно перенести на 2-3 м от отмостки.

На первом этапе роем треугольную траншею с длиной стороны 300 см. Ширина траншеи не имеет значения, оптимальная глубина составляет 70-90 см. Для каменистых и песчаных грунтов траншею можно углубить по максимуму, для суглинка достаточно 70 см. Иногда под укладку деталей заземления отсыпают подушку из песка и отсева. Такой подслой хорошо впитывает воду из грунта, что обеспечивает малое сопротивление контура.

Металлический контур заземления должен изготавливаться в виде замкнутой рамы, такая конструкция обеспечивает наилучшее рассеивание заряда. Если на доме установлено три-четыре штыревых молниеотвода, каждый с заземляющей шиной, все токоведущие детали необходимо соединить одним контуром с помощью стальной ленты. Это позволяет выровнять потенциал и предупредить перетекание заряда в грунте.

Наиболее подходящий материал для контура – стальной уголок №50 или профилированная квадратная труба 70х40 мм. После сварки основных деталей рамы к одной из сторон приваривается контактная полоса, которая будет выводиться на поверхность. Если грунт слишком сухой, вместо полосы можно приварить дюймовую трубу, через которую удобно заливать рассол или воду. В летние месяцы, если нет дождей более 4-5 недель, нужно периодически увлажнять песчаную подушку, чтобы сопротивление грунта на входе на шину не увеличивалось.

К сведению! Металл заземляющего прямоугольника нельзя красить или обрабатывать защитными покрытиями, уменьшающими проводимость поверхности.

После установки каркаса в вырытую траншею металл проливают соленой водой и засыпают влажной землей. На поверхности можно сделать отсыпку из щебня и уложить тротуарную плитку, чтобы уменьшить гальваническую связь и риск появления шагового напряжения. Делать бетонную стяжку нет смысла, так как через 10 лет придется сделать замену частей молниеотвода, и бетон будет лишней помехой в работе.

Если уровень грунтовых вод достаточно низкий, то для контура молниеотвода потребуется пробурить несколько скважин диаметром 5-6 см на глубину до 2-3 м. Не обязательно бурить до воды, главное – достать до влажных слоев земли. В скважины вставляют металлические трубы, верхние части которых обязательно приваривают к общему контуру и к шине.

Отвод от контура заземления, как правило, прячут в стеновой нише цоколя или специальном боксе. Туда же заводят шину молниеотвода. После сборки все металлические части тщательно изолируют, чтобы избежать случайного касания шины со стороны людей или животных.

Расчёт и цена элементов молниезащиты

Для наглядного примера расчета можно взять вышерассмотренный частный дом с размером 10х15 метров.

Первый этаж + мансарда на крыше с двухскатной крышей из металлочерепицы, установленной под углом 45°. Мы используем стальной прут диаметром 8 мм (можно взять медный 6 мм или алюминиевый 8 мм прут). По диагонали делаем два отпуска. На дымоход будет устанавливаться молниеприемник с длиной 1,5 метра, который фиксируется к стальному пруту на коньке. С металлочерепицы, через водосточную систему или по стене фасада дома к заземляющему контуру будет фиксироваться стальной молниеотвод.

Рекомендация. Стальной прут можно спрятать непосредственно под фасадную штукатурку, но только в том случае, если она не является горючим материалом.

В завершении делаем два контура заземления, из расчета 20 металлический штырей длиной по 1,5 метра.

Итоговый расчет.

• Оборудование и токоотводы на крыше;
• Фиксатор провод-полоса – 2 шт;
• Гидролента – 1 бухта;
• Стальная полоса – 20 погонных метров;
• Фиксатор полоса-прут – 4 шт;
• Наконечник для прута заземления – 4 шт;
• Горячеоцинкованный прут заземления длиной 1,5 метра – 20 шт;
• Соединитель крестовый Варио – 1 шт;
• Переходник кабель-молниеприемник – 1шт;
• Фиксатор к дымоходу молниеприемника – 2 шт;
• Молниеприемник длиной 1,5 метра – 1 шт;
• Водосточный хомут – 10 шт;
• Фиксатор на водосток и стальной прут – 2 шт;
• Крепежи для кровли – 30 шт;
• Стальной прут сечением 8 мм – 30 погонных метров.

Итоговая стоимость материалов, без учета монтажа будет зависеть непосредственно от размеров частного дома.

В чем заключается опасность отсутствия заземления?

Последствия разыгравшейся стихии могут быть самыми разнообразными: выход из строя электрических приборов и поражение током людей, находящихся в доме. Кроме того, попадание молнии в крышу может спровоцировать возникновение пожара. Избежать всего вышеперечисленного поможет грамотно выполненное заземление крыши дома.

В первую очередь опасности подвергаются дома, кровля которых изготовлена из металла и легких рулонных материалов. Подобные крыши должны быть заземлены еще на этапе строительства, до сдачи дома в эксплуатацию. Это обусловлено следующими причинами:

• металлическая крыша дома способна притягивать к себе электричество;
• мягкая кровля способна загореться при попадании случайной искры.

Таким образом, надо устанавливать громоотвод в любом здании, особенно если оно построено из дерева. Но перед тем, как приступить к проведению работ, требуется тщательно изучить все нюансы монтажа заземления. Это обусловлено тем, что монтаж заземления должен проводиться с учетом многих факторов, например, материала кровли.
