Как крепить ондулин на крышу — подробное пошаговое руководство

Чем примечателен ондулин

Большинство тех, кто хоть раз занимался строительством, считают, что ондулин – это именно тот материал, который легко может быть уложен силами одного человека, поскольку. Эти достоинства относятся к простоте работы с этим материалом. Однако он имеет и другие не менее важные достоинства, состоящие в:

• ценовой доступности, поскольку приобрести его можно рублей за 400-450 за лист;
• отсутствии шумности под дождем;
• внешней привлекательности.

Решив перекрыть крышу ондулином, нельзя забывать и о его недостатках:

• долговечность, не превышающая 20 лет;
• высокая выгораемость на солнце, что особенно характерно для листов зеленого цвета.

Правильно крепим еврошифер

Чтобы правильно произвести укладку ондулина на крыше, требуется придерживаться технологии. Когда начинаете устанавливать 1-й лист, делайте это с подветренной стороны, чтобы материал не подвергался лишней нагрузке от ветра.

Листы прибивают на кончиках каждой из наших волн. Укладывают их внахлёст. Сколько гвоздей уйдёт на оформление 1 листа? 20 штук.

Производить монтаж еврошифера можно, когда на улице 0-30°. У ондулина есть несколько недостатков и укладывая его при такой температуре, вы их устраните. Как укладывать ондулин и какие у него недостатки? Рассмотрим подробнее:

• Материал на излом довольно хрупкий. Если будете укладывать его в более прохладную погоду. То по нему могут пойти трещины. Важно! Желаете поменять лист? На земле просверлите в нём отверстия, оптимальные под саморез.
• Материал может растягиваться. Как крепить ондулин, когда жарко? Не укладывайте его слишком натянутым.

Совет. Некоторые работники в жаркую погоду спешат покрыть крышу быстрее и укладывают листы слишком натянутыми. Когда похолодает, материал сократится, пойдут трещины и как следствие, придётся правильно перекладывать листы.

Как выбрать качественный ондулин

Данный материал для покрытия крыши производится из целлюлозного волокна, минеральной крошки и битума. Для кровли используют два типа ондулина:

1. Шифер. Применяется для укладки крыш достаточно простой формы. Материал имеет толщину 3 миллиметра, ширину 95 сантиметров и высоту 200 сантиметров. Весит одно изделие не более 6,5 килограмм. Оригинальный ондулиновый шифер имеет десять волн.
2. Черепица. Такой материал представляет собой небольшие гибкие плитки длиной 1 метр и шириной 35 сантиметров. Успешно используется черепица для сложных конструкций крыш. В отличие от шифера битумные плитки изготавливают на основе стекловолокна. При монтаже кровли отходов от ондулиновой черепицы значительно меньше.

Выпускают несколько видов ондулина:

• «Смарт» – покрытие с наличием специального гидробарьерного замка;
• «Классический» – материал для крыш плоского тип»
• «Компакт» – ондулин для небольшого размера крыш сложной конструкции;
• «DiY» – легко укладываемое кровельное покрытие с листами небольшого размера.

Чтобы обеспечить крепкое покрытие следует приобретать качественный ондулин. При покупке материала нужно учитывать такие моменты:

• ондулин может иметь 10 или 8 волн, материал с 9 волнами считается подделкой;
• в партии все листы должны быть одного размера и одинаковой толщины;
• качественный материал чистый – без пятен и остатков битума;
• все листы одного цвета должны иметь, одинаковый оттенок;
• к материалу с высокими техническими характеристиками всегда прилагается сертификат качества.

Приобрести хороший материал можно у официальных дилеров известных и проверенных производителей. Цена на качественный ондулин не может быть ниже рыночной стоимости. Низкая цена на кровельные листы часто означает подделку.

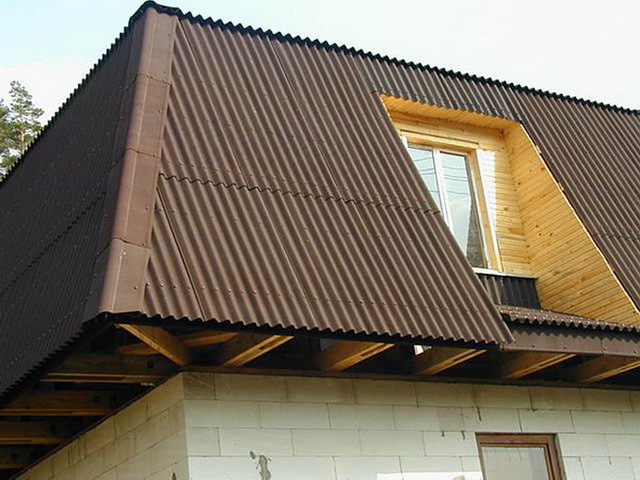

Качественный ондулин

Как правильно крепить лист Ондулина к обрешетке

Кровельный материал Ондулин укладывают на обрешетку или сплошное основание, которое изготавливают из сухих пиломатериалов хвойных пород. Правильное крепление листов гарантирует отсутствие протечек и долгий срок службы крыши.

Выбор крепежа

Производитель рекомендует использовать фирменные гвозди для Ондулина, их длина составляет 70 мм, а диаметр – 3,1 мм. Новый крепеж вместо защитного колпачка, который применялся ранее, теперь выпускается с цельнолитой шляпкой, которая не деформируется от удара молотком.

Для защиты от коррозии они оцинковываются, дополнительно выполняется порошковая покраска, чтобы точки крепления не контрастировали с оттенком крыши. Использование пластикового уплотнителя необходимо для компенсации теплового расширения кровельного материала и надежной герметизации отверстия.

Применение аналогичных по размеру саморезов не рекомендуется, так как есть риск появления протечек в местах крепления из-за не плотного прилегания и отсутствия уплотнителя.

Количество гвоздей на лист Ондулина

• Ондулин Smart — 20 шт.,
• Ондулин DIY — 15 шт.

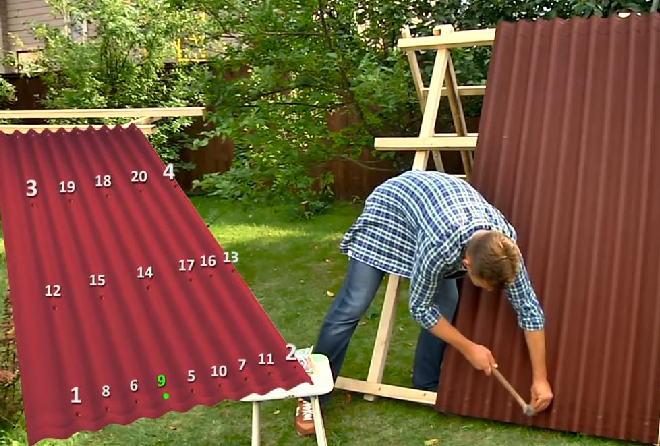

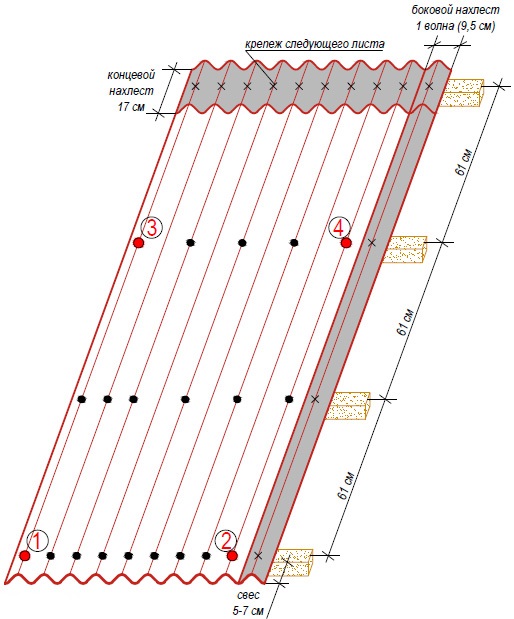

Схема расположения гвоздей

Порядок крепления Ондулина зависит от шага досок обрешетки, которая определяется углом наклона ската. Помимо этого необходимо знать схему расположения гвоздей.

Для первичной фиксации положения устанавливают четыре гвоздя по краям. Для облегчения этой задачи производитель сделал отверстия в местах крепления.

Кроме них установка гвоздей необходима в следующих местах:

• В горизонтальном верхнем и нижнем ряду крепеж выполняется в каждый верх волны. Причем верхний устанавливается вместе со следующим листом, монтируемым внахлест,
• Прибивать лист в центральной части нужно в шахматном порядке через волну, как указано на схеме крепления.

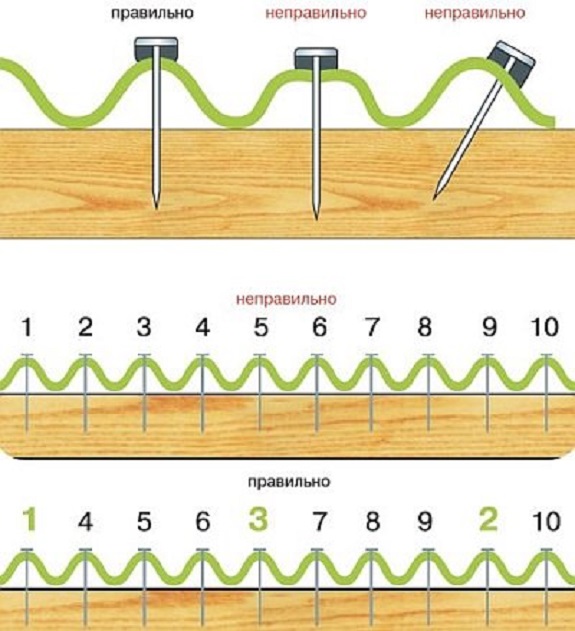

Гвозди нужно забивать в верх волны четко под углом 90° относительно плоскости крыши. Нарушение может привести к деформации листа и протечкам.

Подготовительные работы

В самом начале исполнения конструктивных работ по данному элементу крыши, обязательно требуется наличие плотницкого инструмента, гидроизоляционной пленки, шиферных гвоздей, обрезной деревянной доски приблизительной толщины 25 мм и сечением брусьев 45х50 мм.

Перед монтажем требуется проверка геометрической правильности кровли с помощью шпагата натянутого вдоль карниза и конька. Также желательно внизу отвеса крыши прибить к брускам обрешетки дополнительный брусок, к которому непосредственно при помощи саморезов прикрепить ветровые доски.

Устройство обрешетки

Существует ряд следующих правил по установке обрешетки: если, к примеру, перепад углового ската крыши имеет разницу приблизительно 5-10 градусов, элемент выполняют сплошным настилом из доски или влагостойкой фанеры. Каждый последующий ряд должен обязательно идти в на хлест на предыдущий с запасом в 300 мм, но в этом случае боковое перекрытие выполняют с на хлестом в две волны.

Если же угол колеблется от 10 до 15 градусов, обрешетку крыши под ондулин монтируют параллельно карнизу из брусьев 45х50 мм с выбранным интервалом между основными осями брусьев и равному уже 450 мм.

При таком варианте напуск выше положенных ондулиновых листов к обрешетки не должен превышать 200 мм, а самого бокового перекрытия не больше чем на одну волну. При условии, что угол уклона превысил допустимые 15 градусов обрешетку создают из брусьев того же сечения, но при этом шаг меж их осями должен быть равен 600 мм, в свою очередь верхний ряд должен иметь минимальный напуск в 170 мм. В данном случае боковое перекрытие должно происходит в одну волну.

Устройство обрешетки крыши из ондулина

Характерные особенности при проведении кровельных работ

Для проведения установочных кровельных работ из ондулина потребуются элементы конька, ендовы, щипца, которые идут в комплекте с кровельным материалом. В случае если сама конструкция крыши несет возможность примыкания ее части к стене, в обязательном порядке требуется наличие покрывающего фартука.

Может понадобится самоклеющаяся лента «Ондуфлеш», которая играет роль, как и изолятора, так и соединителя полотен гидроизоляции. Кроме этого чтобы добиться положительного результата в плане надежности пара изоляции внутри крыш, рекомендуется применение материала специального состава «Ондутис R70».

Меры предосторожности при выполнении работ

При выполнении монтажа кровли рекомендуется не ходить по самому материалу без предусмотренной техническими требованиями страховки, а перемещаться по крыше наступая лишь на гребни волны, но никак не между ними. Допустимая температура для проведения кровельных работ должна быть равна промежутку от -5 до +30 градусов.

Монтаж ондулина своими руками — пошаговая инструкция.

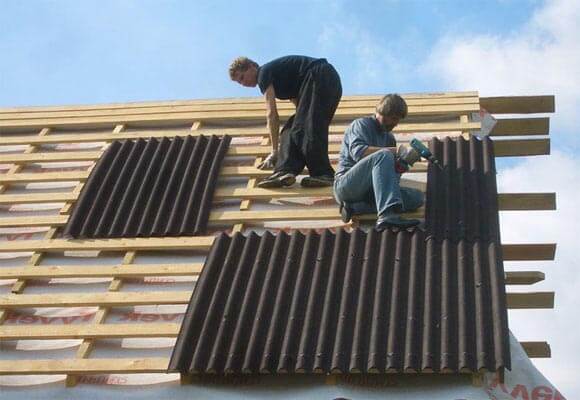

Итак, приступим. Ондулин крепится непосредственно на обрешетку кровли. Поэтому перед его монтажом позаботьтесь о том, что бы обрешетка соответствовала предъявляемым к ней требованиям.

Шаг 1 — обрешетка.

Обрешетка должна быть выполнена деревянным брусом сечением 40х60 мм, при этом ее шаг зависит от угла наклона крыши. При угле наклона кровли до 10° обрешетка должна быть сплошной. В данной ситуации, возможно, использование листов OSB либо фанеры. При угле наклона 10-15° — шаг обрешетки не должен превышать более 450 мм, а при углах свыше 15° — 610 мм.

Небольшой совет.

Приступая непосредственно к монтажу, помните, что укладка ондулина не допускается при отрицательных температурах воздуха, которые ниже -5°С. При этом, работая при отрицательных температурах, от 0°С до -5°С, проявляйте особую осторожность, как при работе с самим материалом, так и на собственную безопасность, ведь элементы кровли могут быть обледенелыми. Также не рекомендуется, однако не запрещается, укладка данного кровельного материла при температуре воздуха выше +30°С. К последнему совету настоятельно рекомендую прислушаться, так как при высоких температурах данный материал за счет битумной составляющей приобретет излишнюю гибкость, что осложнит непосредственно сам монтаж в данных, и без того непростых, температурных условиях.

Шаг 2 — непосредственно монтаж ондулина (еврошифера).

Укладку ондулина необходимо начинать снизу вверх, слева направо. При этом Второй ряд должен начинаться не с целого листа, а из его половины. У вас должен получиться шахматный порядок, который обеспечит более надежное крепление всей конструкции в целом, а также позволит избежать протекания кровли.

Величина бокового и верхнего нахлестов листов тоже зависит от угла наклона самой кровли. При углах до 10° нахлест на концах листа должен составлять 300 мм., по бокам – две волны. При углах от 10°-15° эти параметры должны составлять 200 мм на концах листа и одна волна с боков, а при угле кровли свыше 15° — 170 мм и одна волна с боку.

Крепление ондулина.

Крепление непосредственно каждого листа осуществляется специальными кровельными гвоздями, которые можно приобрести там же, где и ондулин, со специальной шляпкой в выбранный цвет.

На один лист материала необходимо 20 гвоздей, которыми лист крепится в три ряда. Нижний ряд прибивается в каждую из 10 восходящих волн, а два последующих ряда прибиваются в шахматном порядке. Начинать необходимо с нижнего левого гвоздя, далее прибиваем нижний крайний правый, а после — крайний левый гвоздь верхнего ряда. Далее, слева направо пробивается полностью нижний ряд, а после в шахматном порядке, также слева направо, средний и верхний ряды. Отхождение от данного правила чревато разрушением кровли при сильных ветрах. Контроль линейности ряда гвоздей можно производить по натянутой между первым и последним гвоздем нитке.

Обустройства конька и фартука.

Производителем помимо непосредственно самих кровельных листов предусмотрены материалы из того же материала для обустройства конька кровли, ендов и фартука.

О приобретении необходимого количества таких элементов у вашего поставщика, позаботьтесь заблаговременно. Помимо этого, обратите внимание на специальную самоклеящуюся изолирующую ленту Ондуфлеш. С ее помощью можно изолировать стыки кровли с выходящими элементами вентиляции, мансардными окнами, а так же в иных местах, где необходима дополнительная изоляция от протекания. Особенно обратите на это внимание, если для укладки кровельного материала вы используете наемных работников.

Кстати, добавлю пару слов про наемный труд. Заранее позаботьтесь о том, чтобы приглашенная вами бригада строителей была проинструктирована о порядке монтажа кровли из ондулина. Ондулин очень просто можно повредить при нарушении элементарных требований по его монтажу. Так что не позволяете строителям без надобности ходить по уже уложенным листам, а даже если это необходимо, то ступать можно лишь на гребни волны, но никак не между ними.

Также имейте в виду, что инструкция укладки листов данного кровельного материала не позволяет производить его растяжку, которой он, кстати, неплохо поддается, подобно гармошке. Поэтому с самого начала соблюдаете линейность монтажа, чтобы не было впоследствии желания подтянуть кромку  криво закрепленного листа. Как говорится: «Семь раз отмерь….» ну, а что дальше, вы в курсе.

В заключении же хотелось бы еще раз призвать вас следовать инструкции производителя по монтажу ондулина, и тогда ваша кровля будет радовать вас и ваших близких на протяжении долгих лет.

Преимущества укладки ондулина поверх старого покрытия

Так называемый однулиновый «капюшон» оказывается удобным методом перекрыть протекающую или потерявшую внешний вид крышу дома, имеющим ряд достоинств:

• Экономия времени и финансовых средств;
• Работы можно проводить в любую погоду;
• Ондулин – лёгкий материал, который не окажет большой нагрузки на изначальную крышу;
• Если между старым и новым покрытием проложить утеплитель, то можно значительно снизить теплопотери дома, особенно, в чердачном и мансардном помещениях.

Монтаж ондулиновой кровли

Подготовка к монтажу

По сути, монтаж кровли с использованием ондулина не отличается от монтажа шиферной кровли, однако некоторые нюансы все же есть, и учитывать их необходимо.

Итак, приступаем к монтажу. Для начала, необходимо произвести расчет ондулина на крышу – т.е. определить, какое количество листов ондулина необходимо приобрести. Самый простой способ рассчитать необходимый к закупке объем ондулина – воспользоваться специальной программой-калькулятором.

Как правило, такие программы можно найти на сайтах производителей ондулина, но и помимо них существует достаточное количество подобных приложений. Если вы проводите ремонт крыши из ондулина, все гораздо проще: купить нужно ровно столько листов, сколько нужно для замены.

После того как расчет произведен и ондулин закуплен, можно приступать к монтажным работам.

Обратите внимание! Монтировать ондулин можно только при определенных условиях. Большинство производителей рекомендуют осуществлять монтаж ондулина при положительных температурах (от 0 до 30 градусов).

Связано это с тем, что на морозе ондулин становится хрупким на излом: уже уложенная ондулиновая кровля от этого не страдает, а вот при манипуляциях с листом ондулина и в особенности – при пробитии его гвоздем есть риск возникновения трещины.

• Крепление ондулина к обрешетке производится с помощью гвоздей со шляпками особой формы. Норма расхода крепежных элементов для ондулиновой кровли для стандартного десятиволнового ондулина составляет 10 гвоздей для верхней части листа и 10 – для нижней.
• Для пологих скатов крыши (до 10 градусов) под ондулин монтируем сплошную обрешетку из влагостойкой фанеры. На скатах с большей крутизной  допускается обустройство разреженной обрешетки из бруса, причем чем больше угол ската, тем реже шаг обрешетки.

Обрешетка под ондулин

• Технология покрытия крыши ондулином не предусматривает обязательной укладки гидроизоляционных материалов. Однако лучше все же «перебдеть» и уложить поверх обрешетки слой гидро – и пароизоляции. Особенно – если под кровлей находится отапливаемый чердак либо мансарда.

!!!!!!!!!!!!!!!!!!!!!

Укладка и закрепление ондулина

После того как уложена гидроизоляция, приготовления можно считать законченными. Пора переходить  укладке ондулиновых листов и их закреплению.

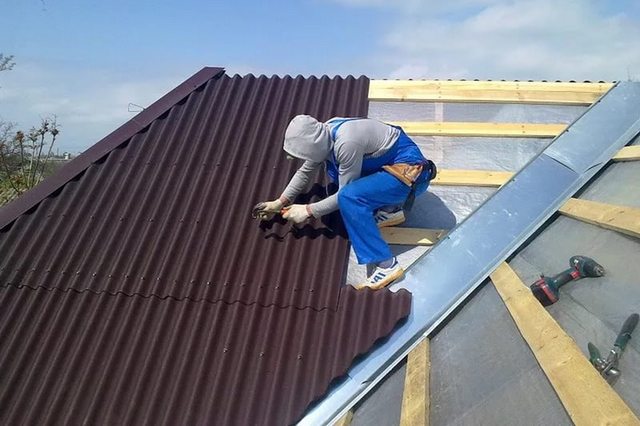

Укладка листов ондулина

Обратите внимание!

Ондулин благодаря структуре целлюлозной основы имеет свойство «тянуться».

Однако укладывать его внатяжку нельзя ни в коем случае, иначе в результате температурных деформаций кровля обязательно даст течь!

• Укладку листов ондулина при монтаже производим вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего.
• Нахлест ондулина при укладке зависит от ската: если угол ската менее 10 градусов – вертикальный нахлест делаем 30 см и более, а боковой – в 2 волны. Для скатов большей крутизны допускается уменьшение нахлеста до 20 см и одной волны соответственно.
• Закрепление ондулина проводим «зигзагом»: нижняя часть закрепляется в каждой волне, после чего, чередуя волны, забиваем поочередно гвозди в верхнюю и среднюю части.

Ондулин и специальные гвозди

Обратите внимание!

Если для кровли используется обрешетка из металлического оцинкованного профиля, крепим ондулин не гвоздями, а саморезами по металлу с  буром и шляпкой особой формы.

Завершается монтаж креплением карнизных планок и коньков.

Монтаж конька

Именно по такой технологии кроется крыша – ондулин в этом случае является одним из наиболее подходящих для малоопытного мастера материалов. Так что, даже если вы не сталкивались с кровельными работами ранее, не отчаивайтесь – а старайтесь максимально точно следовать этой инструкции.

Source:

Типичные ошибки

Гарантия на материал компания Onduline даёт на 15 лет. На Ютубе можно найти большое количество роликов, где показывается удручающее состояние ондулина через 10-20 лет после укладки. Виноват в этом не материал. Причин может быть несколько:

• Приобретение дешёвых аналогов. Экономия получится небольшая, а проблемы могут начаться уже по прошествии нескольких лет. Во избежание, лучше брать материал у официальных представителей компании-производителя. Их консультанты всегда помогают с расчётами и подскажут, какие требуются дополнительные элементы.
• Некачественная укладка, неправильно установленные стропила, обрешётка. Хотя часто пишут, что ондулин легко уложить без наличия опыта, делать этого не стоит. Гораздо лучше, если укладку будет вести бригада профессионалов. Затраты на монтаж окупятся долгой службой кровли без необходимости ремонта или переделки.
• Небрежно сделанные примыкания к трубам, некачественная установка конька, ендов, щипцовых элементов, отсутствие заполнителя в щелях. Подобная работа требует квалификации, внимательности и опыта. Лучше, если её сделает специалист. Особенно это относится к примыканиям к дымоходам и вентиляции.

Пример небрежной кладки листов: замятые волны, отсутствие заполнителя, не до конца забитые гвоздиИсточник

Размеры обрешетки под ондулин

О шаге в монтаже обрешетке оговорено много. Если рассматривать вопрос о размерах обрешетки, то здесь нельзя дать точного ответа. Каждая крыша индивидуальна, у всех абсолютно разные размеры.

В данном вопросе можно только разобрать расчеты необходимых материалов.

Рассчитаем материалы для сплошной и пошаговой обрешетки.

1. Сплошная обрешетка. Подсчеты проводятся в кубатурах. Для начала рассчитывают плоскость всей крыши. Затем полученную величину необходимо разделить на площадь доски. Получаем общее количество досок. Чтобы узнать кубатуру, количество досок умножают на толщину предполагаемой в использовании доски.
2. Пошаговая обрешетка. Сначала делят длину ската крыши на необходимый шаг. Эту величину умножают на количество скатов. Так получается количество досок, которые понадобятся в монтаже.

Смотрите также:

Полезную информацию о том, как крыть крышу ондулином – тонкости монтажа

Информацию о том, как красить крышу ондулином, смотрите тут

Полезные советы по монтажу кровли из ондулина, смотрите здесь

Чтобы рассчитать в кубатурах: доски умножают на ширину ската (так узнают необходимое количество погонных метров), а затем полученные метры умножить на толщину доски.

А также смотрите видео о том, как сделать монтаж ондулина:

Твитнуть

Преимущества и недостатки саморезов

Наверняка, каждый застройщик стремиться узнать, как можно больше нюансов об том или ином элементе. В некоторых случаях это позволяет оценить ситуацию более здраво и проделать данную работу куда лучше. При работе с саморезами стоит выделить одну очень важную особенность: скорость монтажа. Если использовать электроинструменты, то скорость монтажа достигает очень высоких показателей, чего не скажешь про обычные гвозди, где осторожность превыше всего.

Использовать саморезы можно как на деревянной обрешетке, так и на металлической, хотя, ондулин и редко устраивается на такое основание. Расход метизов и их место крепления ничем не отличается от гвоздей, поэтому говорить об этом не имеет смысла.

Помимо положительных сторон, здесь присутствует и некоторый негатив. Прокладка, входящая в состав крепежа, не позволяет осуществить стопроцентную герметизацию из-за формы самого покрытия. Из этого следует, что при эксплуатации такой крыши в нее все-таки будет попадать некоторое количество влаги. Бороться с такой проблемой можно при помощи специальных кровельных герметиков, но это существенно продлит монтажный процесс.

Для некоторых людей внешний вид здания играет довольно важную роль. Используя саморезы в качестве крепежей не всегда можно угадать с цветовой гаммой по той причине, что их шляпки не изготавливают разных цветов, они имеют стандартный колер.

Технология грамотной кровельной укладки

Пошаговая инструкция – как укладывать ондулин на крышу своими руками состоит из нескольких этапов.

Пароизоляция и гидроизоляция

При создании покрытия следует позаботиться о монтаже гидроизоляции, которая настилается под финишный слой. Для этого применяется паро- или гидроизоляционная мембрана, отличающаяся качеством и надежностью. Она укладывается поверх стропил внахлест с провесом на 2 см. Рулон раскатывается в поперечном направлении и отрезается. Стыки проклеиваются двусторонним тканевым скотчем.

Укладка обрешетки

В единую систему крыши входит контробрешетка и обрешетка. Контробрешетка беспечивает циркуляцию воздуха вдоль мембраны. Лишняя влага удаляется, способствуя просушки конструкции. По рекомендациям специалистов, обрешетка под ондулин на крышу выполняется сплошной. Такой вид необходим для предотвращения провисания и проседания покрытия. Его тип прямым образом зависит от угла наклона. Существует три варианта:

1. Пологая кровля (с наклоном 5-10 градусов) требует построить сплошной тип обрешетки. Ее изготавливают из листов ДСП или из досок-шалевок.
2. Односкатный дом с углом наклона в 10-15 градусов, обустраивается обрешетчатыми досками или брусками, расположив их друг на друге на расстоянии 45 см.
3. Четырехскатный тип крыши и угол больше 15 градусов указывают на необходимость укладывания обрешетки в виде брусков на отдалении 60 см.

Фиксация происходит к элементам контробрешетки с помощью гвоздей или саморезов.

Этапы монтажных работ

Технология укладки ондулина не имеет сложных манипуляций. Для правильного монтажа необходимо придерживаться правил и пошаговых рекомендаций. Вес полотна составляет 6 кг, что позволяет без труда поднять материал на крышу. Использование покрытия обеспечивает создание легкой конструкции. Кровля из битумного полотна смотрится всегда элегантно, а манипуляции по ремонту крыши из ондулина проводятся без особого труда. Как перекрыть крышу ондулином и правильно закрепить материал? Поэтапная схема состоит из шагов:

1. Обрезаются полотна нужного размера, чтобы выполнить покрытие. Необходимые по чертежу параметры отмечаются карандашом на листовом материале. С помощью болгарки или ножовки нарезаются листы.
2. Для обеспечения точного горизонтального расположения материала на поверхности крыши натягивается шнур.
3. Закрепление готовых полотен начинается с безветренной стороны здания. Полотна монтируются с нижней части. Край кровли должен выступать на 6-8 см от стены для установки стоков для осадочной влаги. Ломанная крыша своими руками покрывается, начиная с верхней части.
4. Уложенный первый лист фиксируется гвоздями, начиная со второй волны от торцевого края, придерживаясь шахматного порядка.
5. Второй элемент накладывается на крышу дома внахлест на одну волну, и крепиться специальными гвоздями с широкими шляпками. Перекрывать следует до тех пор, пока не закроется первый нижний ряд.
6. Крепление ондулина второй линии проводиться в шахматном порядке внахлест на первый ряд на 10-15 см. второй ярус начинается с половины листа.
7. Таким образом легко уложить весь покрывающий материал на крышу своими руками. По завершению укладки листов остается прикрепить полукруглый конек, а с торцов ветровую доску.

Все этапы как крепить ондулин простые и понятные. Но как сделать всю работу качественно? Для этого необходимо учитывать некоторые нюансы в укладке материала.

Инструкция по монтажу

Выполняя установку обрешётки под ондулин, не забывайте об элементарных правилах безопасности

Обрешётка под битумный шифер устанавливается после укладки гидроизоляционного слоя, а также набивки брусков контробрешётки вдоль стропил. Порядок монтажа выглядит следующим образом:

1. Сначала оформляем карниз. Крепим первую доску у свеса с любого края кровли на шурупы или гвозди.
2. Чтобы закончить первый ряд, режем с помощью ножовки или ручной дисковой пилы доску в соответствии с оставшейся длиной (в этом случае нужно отрезать 2 м, так как длина крыши равна 8 м, а доски – 6 м).
3. Устанавливаем отрезанный кусок вплотную торцом к первой доске и крепим к стропилам. В местах соединения досок не должно быть расхождения по высоте.
4. Второй ряд начинаем с монтажа оставшейся (в этом случае четырёхметровой) доски. Устанавливаем её параллельно карнизу. При этом расстояние от первого до второго ряда желательно сделать небольшим – примерно 30 см.
5. Берём следующую доску и разрезаем её по аналогии с предыдущей и заканчиваем второй ряд.
6. Далее процедура повторяется до самого верха крыши.

Для крепления коньковых элементов на верхнем ребре крыши по обе стороны скатов и по центру следует устанавливать дополнительные доски.

Важно: Что касается монтажа обрешётки в «проблемных» местах, таких как дымоход и ендовы, здесь она устанавливается всплошную.

Видео-гид по созданию деревянного основания под ондулин

Установка обрешётки под ондулин требует особых навыков и знаний. Если же вы впервые сталкиваетесь с такой работой, то к ней нужно подойти очень серьёзно. Придерживайтесь вышеупомянутых правил, и кровля прослужит вам долгие годы.

Как правильно крепить лист Ондулина к обрешетке

Кровельный материал Ондулин укладывают на обрешетку или сплошное основание, которое изготавливают из сухих пиломатериалов хвойных пород. Правильное крепление листов гарантирует отсутствие протечек и долгий срок службы крыши.

Выбор крепежа

Производитель рекомендует использовать фирменные гвозди для Ондулина, их длина составляет 70 мм, а диаметр – 3,1 мм. Новый крепеж вместо защитного колпачка, который применялся ранее, теперь выпускается с цельнолитой шляпкой, которая не деформируется от удара молотком.

Для защиты от коррозии они оцинковываются, дополнительно выполняется порошковая покраска, чтобы точки крепления не контрастировали с оттенком крыши. Использование пластикового уплотнителя необходимо для компенсации теплового расширения кровельного материала и надежной герметизации отверстия.

Применение аналогичных по размеру саморезов не рекомендуется, так как есть риск появления протечек в местах крепления из-за не плотного прилегания и отсутствия уплотнителя.

Количество гвоздей на лист Ондулина

• Ондулин Smart — 20 шт.,
• Ондулин DIY — 15 шт.

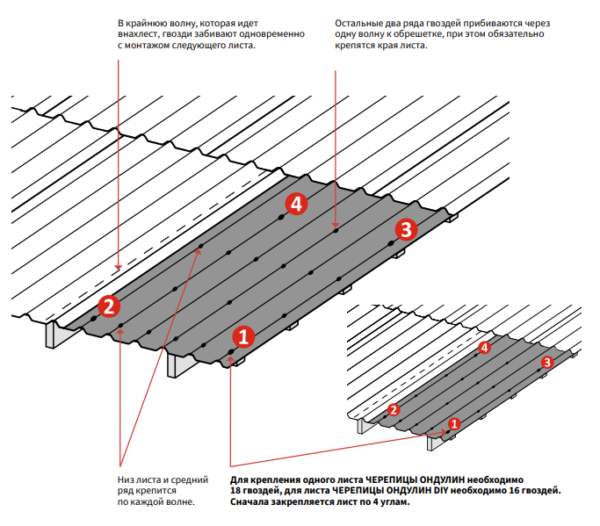

Схема расположения гвоздей

Порядок крепления Ондулина зависит от шага досок обрешетки, которая определяется углом наклона ската. Помимо этого необходимо знать схему расположения гвоздей.

Для первичной фиксации положения устанавливают четыре гвоздя по краям. Для облегчения этой задачи производитель сделал отверстия в местах крепления.

Кроме них установка гвоздей необходима в следующих местах:

• В горизонтальном верхнем и нижнем ряду крепеж выполняется в каждый верх волны. Причем верхний устанавливается вместе со следующим листом, монтируемым внахлест;
• Прибивать лист в центральной части нужно в шахматном порядке через волну, как указано на схеме крепления.

Гвозди нужно забивать в верх волны четко под углом 90° относительно плоскости крыши. Нарушение может привести к деформации листа и протечкам.

Сначала выполняется монтаж боковин, затем верхнего и нижнего ряда. Ондулин не должен испытывать поверхностное натяжение, иначе это может привести к его деформации и частичному разрушению.

Крепление доборных элементов

Производитель не нормирует шаг крепления для каждого типа доборных элементов. Но исходя из практики монтажа рекомендуется выполнять фиксацию через каждые 15-20 см. Так обеспечивается максимальная плотность прилегания.

Кроме этого параметра необходимо учитывать величину нахлеста. Для каждого из доборных элементов она различна.

При обустройстве ендовы и изломов рекомендуется использовать бутил-каучуковую ленту с клейкой поверхностью. Она необходима для повышения изоляции и частично компенсирует тепловое расширение Ондулина. Этот же материал можно применить в местах соединения кровли со стеной и при обустройстве дымоходов.

Технология монтажа

Для раскроя битумного полотна можно использовать обычную ножовку по дереву.

Чтобы полотно ручного инструмента не застревало из-за битумного вяжущего, его смазывают маслом. Для крупного объекта мастера используют циркулярную электропилу.

Раскрой полотна Источник

Обзор опорных систем

На стропильной системе формируется опорное основание из сплошной или разреженной обрешетки. В таблице рассмотрены технические особенности в зависимости от уклона ската крыши.

Изготовление обрешетки и ее особенности

• Укладка ондулина на крышу предполагает обустройство сплошной обрешетки. Она крайне необходима для того, чтобы впоследствии материал не провисал. Для монтажа используется водостойкая фанера или OSB плиты, а шаг должен составлять 40-45 см.
• Если уклон крыши более 15 процентов, то шаг обрешетки можно увеличить до 60 см. А для районов с большим количеством снега зимой, шаг обрешетки должен быть минимальным. Для постройки каркаса используются бруски с размерами 4 х 5 см, 5 х 6 см или 5 х 5 см.
• Установите дополнительную обрешетку под щипец и конек. Обрешетка под конек устанавливается на расстоянии 5-10 см от его оси. Это расстояние варьируется от градуса наклона скатов крыши.
• Карниз оформляется при помощи резинового фартука, который способен сгибаться, окутывая обрешетку карниза под любым углом. Крепится фартук к обрешетке обычными саморезами, а нахлест между элементами составляет 5 см.

Важно! Сразу перед строительством обрешетки нужно провести работу по гидроизоляции.

• Последней устанавливается ветровая доска, которая должна выступать на 3 см от каркаса обрешетки.
• После того, как каркас будет возведен, обязательно проверьте всю конструкцию на соответствие геометрии. Для этого измерьте диагональ каждого ската крыши. Если величины будут отличаться, следует устранить все погрешности.

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Преимущества и недостатки саморезов

Наверняка, каждый застройщик стремиться узнать, как можно больше нюансов об том или ином элементе. В некоторых случаях это позволяет оценить ситуацию более здраво и проделать данную работу куда лучше. При работе с саморезами стоит выделить одну очень важную особенность: скорость монтажа. Если использовать электроинструменты, то скорость монтажа достигает очень высоких показателей, чего не скажешь про обычные гвозди, где осторожность превыше всего.

Использовать саморезы можно как на деревянной обрешетке, так и на металлической, хотя, ондулин и редко устраивается на такое основание. Расход метизов и их место крепления ничем не отличается от гвоздей, поэтому говорить об этом не имеет смысла.

Помимо положительных сторон, здесь присутствует и некоторый негатив. Прокладка, входящая в состав крепежа, не позволяет осуществить стопроцентную герметизацию из-за формы самого покрытия. Из этого следует, что при эксплуатации такой крыши в нее все-таки будет попадать некоторое количество влаги. Бороться с такой проблемой можно при помощи специальных кровельных герметиков, но это существенно продлит монтажный процесс.

Для некоторых людей внешний вид здания играет довольно важную роль. Используя саморезы в качестве крепежей не всегда можно угадать с цветовой гаммой по той причине, что их шляпки не изготавливают разных цветов, они имеют стандартный колер.

Преимущества ондулинового покрытия

Прежде всего, стоит отметить, что листы производятся на основе только натуральных компонентов, а значит, одно из достоинств ондулина – это его экологическая безопасность. Также можно назвать и такие положительные моменты использования покрытия:

• минимальное водопоглощение, за счет чего в подкровельный слой не попадает влага;
• морозостойкость изделий;
• устойчивость к погодным факторам, то есть настилу не страшны снежные бури или проливные дожди, также покрытие стойко переносит град, сильный ветер и УФ-излучение;
• антибактериальность, такое качество позволяет предотвращать развитие грибков, плесени, бактерий и прочих микроорганизмов на поверхности кровли;
• стойкость к химическим компонентам (кислотам, щелочам, газам);
• простота монтажа – чтобы крыть крышу ондулином можно использовать инструменты домашнего мастера;
• легкость ухода;
• доступная стоимость;
• низкий удельный вес, что позволяет не оказывать материалу существенного давления на несущие стены строения.

Также не стоит забывать, что это изделие длительного срока эксплуатации. Ондулин обладает широким выбором расцветок, но в основном это матовые цвета – красный, зеленый, черный, коричневый и их оттенки.
