Инструкция по монтажу двухскатной крыши

Виды вальмовых крыш

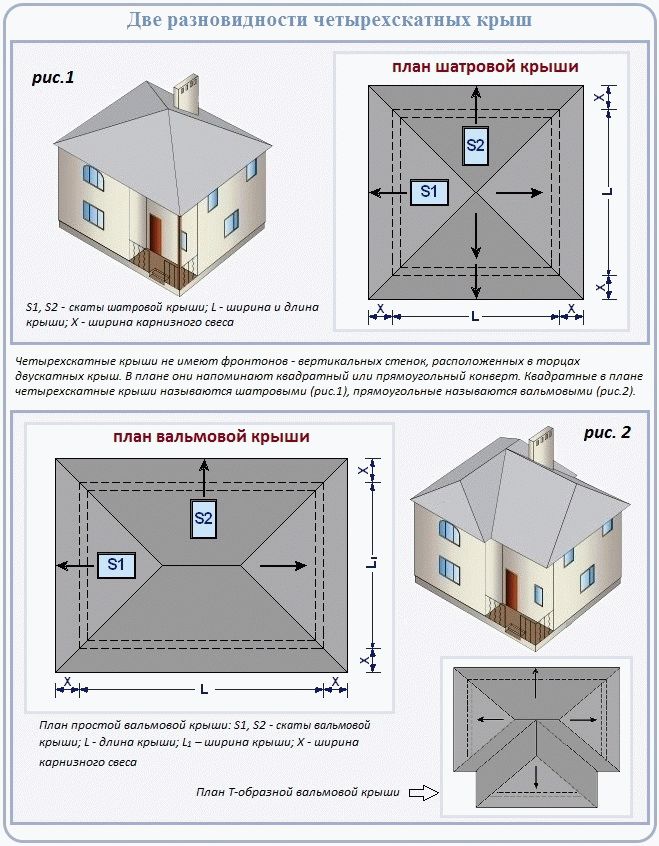

Отсутствие щипцов и фронтонов – главное отличие  четырехскатной кровли. В зависимости от конструктивных особенностей выделяют 3 вида крыш:

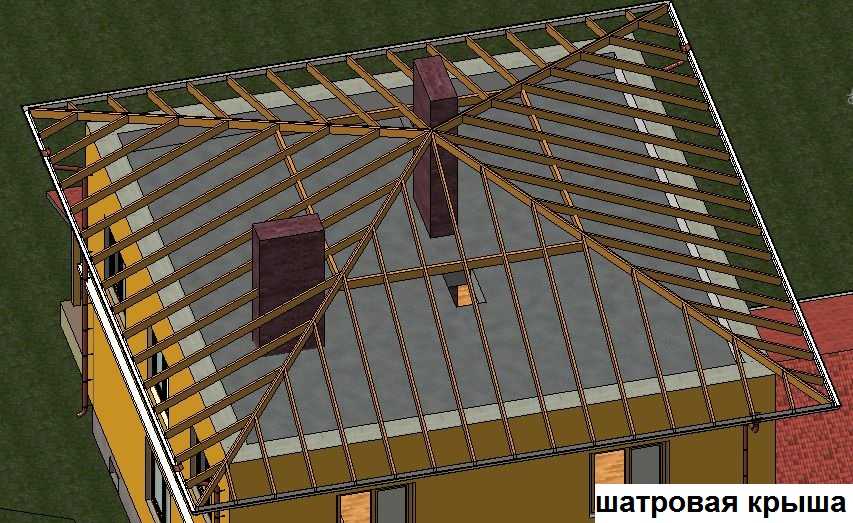

1. Шатровая – напоминает своим видом пирамиду, в которой скаты, представленные в форме равнобедренных треугольников, выходят с одной точки. Устройство шатровой четырехскатной крыши подходит только для квадратных зданий.
2. Вальмовая – состоит из двух трапеций, сходящихся в коньке, и двух вальм (треугольных скатов), прилегающим к крайним точкам коньковой балки. Возводиться на зданиях прямоугольной формы.
3. Полувальмовая – крыша, обладающая жилым подкровельным пространством за счет срезанных фронтонов.

В независимости от выбранного вида кровли, при построении стропильного каркаса возникает масса сложностей.

Виды стропил для четырехскатной крыши

Наслонная стропильная система более простая в проектировании, с такой задачей может справится даже новичок. Еще наслонная система более дешевая.

Чаще всего такая стропильная система используется, когда у дома есть несущая средняя стена или имеются промежуточные опоры в форме столбов, установленных на железобетонные перекрытия.

Дополнительная точка опоры даст возможность удлинить пролет. Для обустройства четырехскатной крыши наслонная система используется очень даже часто.

Это касается кровель с уклоном до сорока градусов.

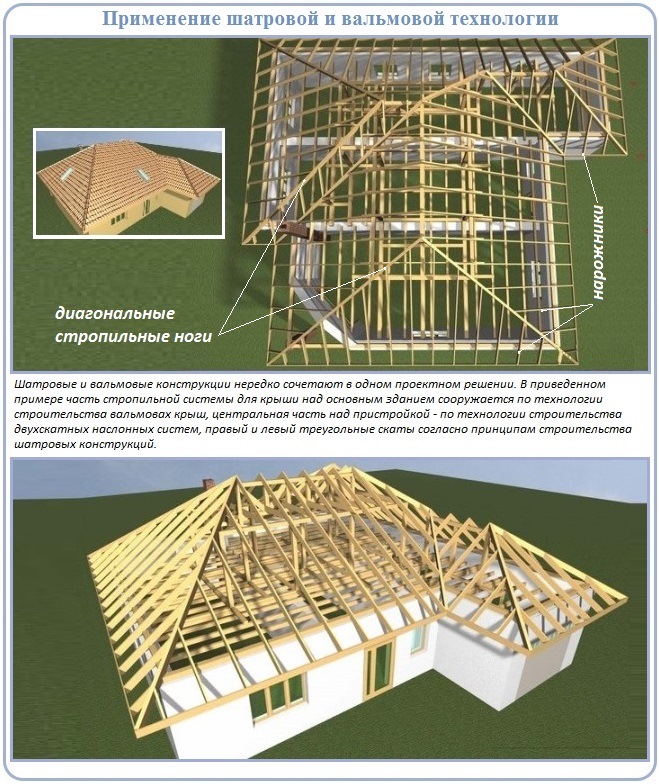

То, какая стропильная система зависит от особенностей самой крыши, то есть ее конструкции. Если речь идет о четырехскатной кровле, обычно она оснащена вальмовой кровлей, которая образуется их двух скатов в форме трапеции и двух скатов-треугольников.

Такая крыша проектируется без фронтонов, но соорудить на нее стропильную систему совсем не легко.

Стропильные конструкции для кровель скатного типа могут даже быть шатровыми. Так скаты равны по площади и приобретают вид треугольников.

Сколько бы скатов не было на крыше, монтаж стропильной системы всегда выполняется по единому шаблону.

О методике утепления пола пенополистеролом читаем в нашем материале.

О том, как оформить интерьер в фисташковый цвет вы сможете узнать здесь: -i-interer/tsvet-v-interere/ С какими цветами его можно сочетать?

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

• односкатная;
• двухскатная;
• четырехскатная вальмовая;
• ломаная;
• многощипцовая.

Особенности форм

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

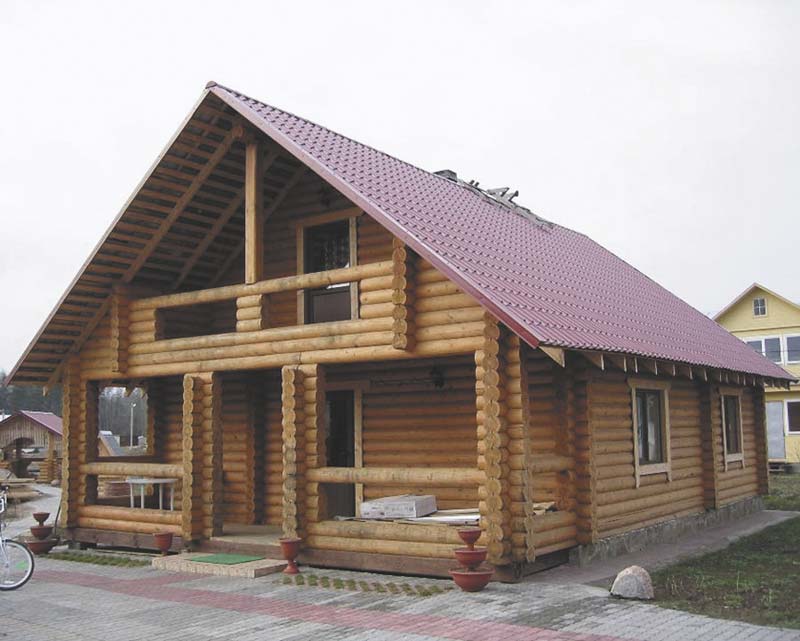

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Возможные варианты крыш с четырьмя скатами для беседки.

Раз речь пошла о формах таких крыш, то стоит определиться с их разновидностями:

1. Вальмовая – эта форма крыши в своё время была заимствована из европейского строительства, где она была распространена практически повсеместно. В настоящий период многочисленные наши отечественные дачники и огородники отдают предпочтение именно этому варианту, благодаря прочности её конструкции и солидному виду. Стропильная система такой крыши всегда имеет «конёк», два противоположно расположенных ската в форме трапеции, два других в форме треугольников. Используется такой вариант для прямоугольных беседок.

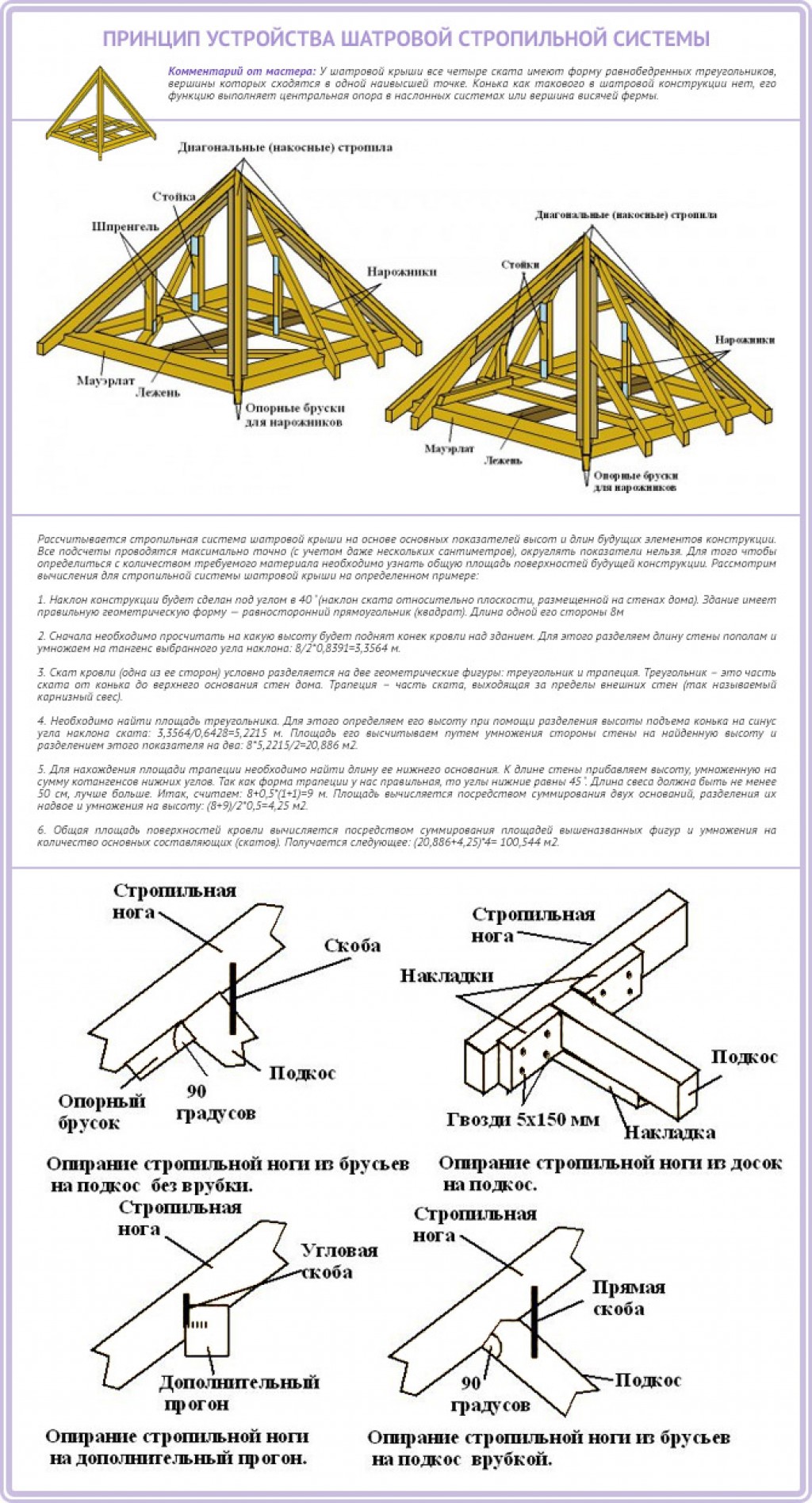

2. Шатровая – все скаты такой крыши имеют вид одинаковых равнобедренных треугольников, соединённых своими вершинами в одной точке, образуя таким способом пирамиду. Эта форма имеет свойство немного принижать постройку, поэтому подобный терем – беседка наиболее лаконично вписывается в ландшафт и зрительно создаёт ощущение защищённости и комфорта. Применяется как правило при квадратном каркасе беседки.

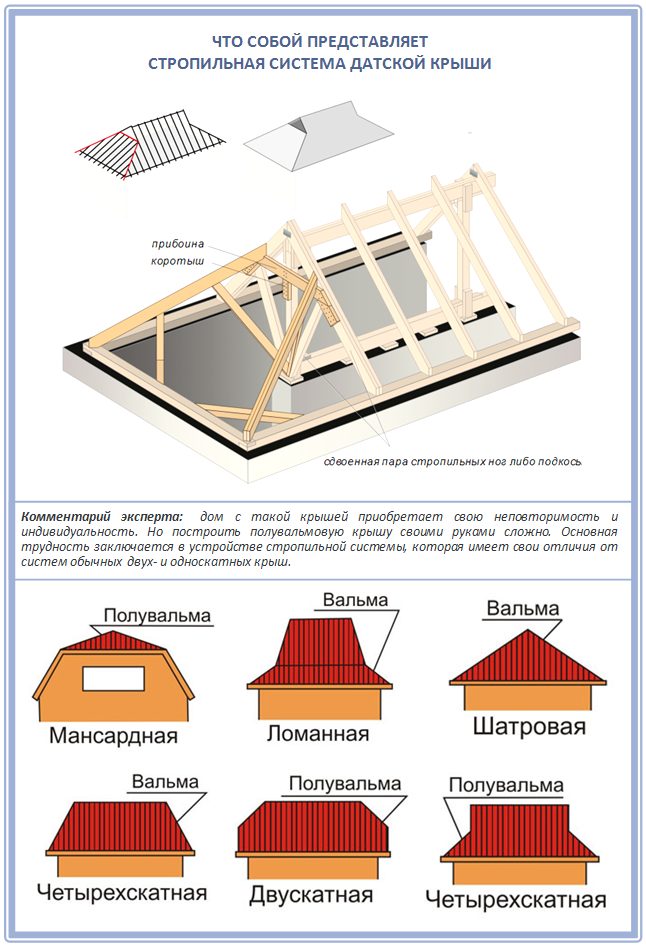

3. Полувальмовая — ещё их называют датскими. Её форма сочетает в себе элементы стропильной системы двускатной и четырёхскатной крыш, что позволяет создать эффект уюта и оригинальности.
4. Китайская – достаточно экзотический вариант с загнутыми к небу краями, но в последнее время учащается использование в ландшафтном дизайне пекинских ноток, и если на участке всё выдержано в китайском стиле, то беседка с четырёхскатной крышей с поднятыми вверх скатами в традиционном восточном стиле, как нельзя более удачно впишется в дачный ансамбль.

Строительство вальмовой крыши для беседки.

Нельзя сказать, что такая крыша для беседки своими руками строится очень легко, но и суперсложной не является. Главное внимательно разобраться в последовательности её возведения.

Поскольку стропильная система нужна для беседки, а не капитального жилого дома, то можно обойтись упрощённым, но в то же время вполне обеспечивающим прочность конструкции вариантом, без долгой разборки строительной терминологии.

Итак, давайте рассмотрим, как сделать крышу с минимальной затратой материалов и трудоёмкости:

• Для начала необходимо определить угол уклона крыши (с учётом кровельного материала и климатических условий) и какой длины будет свес, чтобы выяснить длину крыши от высшей точки до нижней (конца свеса). Теперь из бруса 100х100 мм. необходимо скрепить два одинаковых треугольника, две стороны которого, равные длине крыши соединяются между собой под углом равным двойному углу уклона. Третья сторона (основание) треугольника служит соединительной частью. Крепление производим удобным способом, можно в полдерева, можно с помощью металлических уголков и саморезов. Эти треугольники послужат каркасом будущей стропильной системы.
• Из расчёта длины будущего «конька», крепим готовые треугольники непосредственно их основанием к брусу длинных сторон верхней обвязки каркаса беседки, в поперечном сечении. Между вершинами установленных треугольников крепим кусок бруса тоже 100х100 мм., таким образом получился «конёк» стропильной системы. Затем от торцев «конька» к ближайшим углам верхней обвязки крепим диагональные стропила из досок 50х100 мм, и укрепляем их подкосами.
• Устанавливаем стропила также из доски 50х100 мм., укладывая один край стропил на «конёк», а второй край на длинную сторону верхней обвязки, по всей длине «конька» с нужным шагом. Таким образом основной каркас установлен.
• Проводим обрешётку стропил и последующую обшивку кровельным материалом.

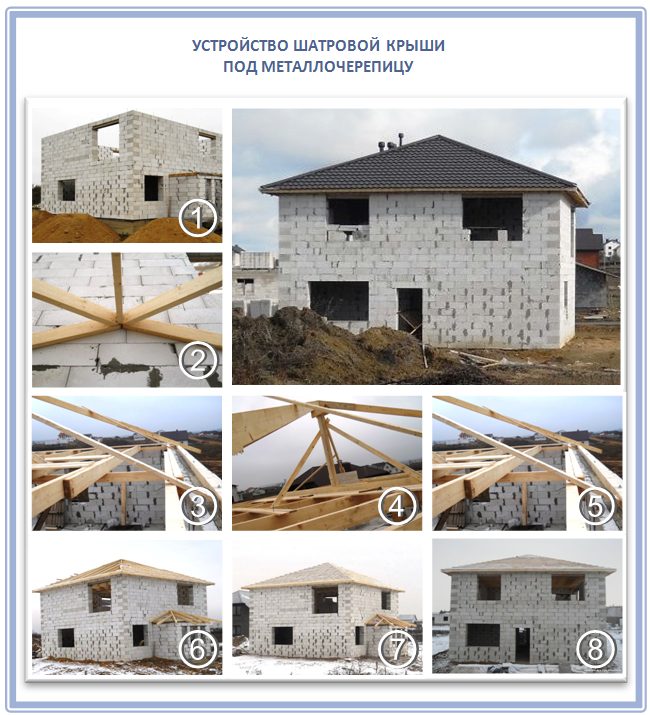

Строительство шатровой крыши для беседки.

Для того, чтобы сделать четырёхскатную крышу для беседки как шатровую, необходимо по диагоналям верхней обвязки каркаса беседки укрепить брус 100х100 мм., надёжно скрепив его в месте скрещивания (это место по геометрии будет центром беседки). Затем на место пересечения диагональных брусьев крепим столбик тоже из бруса на высоту, из расчёта угла уклона крыши.

От верхней части столбика к каждой стороне верхней обвязки крепим стропила из доски 50х100 мм., для более плотной усадки стропил на брус верхней обвязки делаются выпилы под нужным углом.

В зависимости от размеров крыши стропила можно укрепить подкосами, а также ветровыми досками, которые располагаются между диагональным брусом и стропилой. Далее производим обрешётку и укладку кровельного материала.

Строительство полувальмовой крыши для беседки.

Такая форма предполагает строительство основного каркаса аналогично вальмовой крыше, но где один из скатов треугольной формы, делается либо строго вертикально, либо под меньшим углом, поэтому со стороны этого ската крыша будет выглядеть как двускатная. Такая система будет зависеть от конкретной задумки хозяина.

Строительство китайской четырёхскатной крыши.

Для строения такой системы потребуется специальная стоечно-балочная конструкция и нестандартные стропила, для того чтобы края крыши развернуть к верху. Вся система будет чем-то схожа с шатровой, а её «скелет» напоминает ёлочное строение. Но то, что такое строение станет бесспорно экзотическим украшением любого дачного участка.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка – для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Какую систему выбрать – наслонного или висячего типа

Висячий тип стропильных систем можно выбрать, если соблюсти несколько важных условий. Во-первых, посередине дома не должно быть несущей стены. Во-вторых, расстояние от одной наружной стены до другой не должно превышать 10 м. Главное преимущество при использовании висячей стропильной системы – это отсутствие необходимости монтировать стойки и закреплять коньковый брус.

При монтаже висячей конструкции важно верхние части соседствующих стропил запилить под углом. Между собой стропила следует сбить гвоздями. При этом нижние части стропильных ног создают упор на внешнюю стену. То, что отсутствуют стойки – это очень удобно в случае, когда планируется обустроить мансарду. Балки перекрытия стягивают конструкцию, выполняя функцию затяжек. Сделать крышу прочнее можно, если установить верхнюю затяжку в полуметре от конька. В чём состоит разница между наслонной и висячей системой стропил, вы можете посмотреть на рисунке ниже:

Если в конструкции дома присутствует центральная несущая стена, рекомендуется использовать наслонную стропсистему. Технология монтажа предполагает укладку на стену, лежня. После этого на лежень следует закрепить опорные стойки. А уже на стойки нужно прибить коньковый брус. Монтаж наслонной стропильной системы отличается экономичностью и простотой в применении.

При проектировании разноуровневых потолков вместо стоек используют кирпичную стену. В таком случае с помощью стены чердачное пространство делится на 2 половины.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

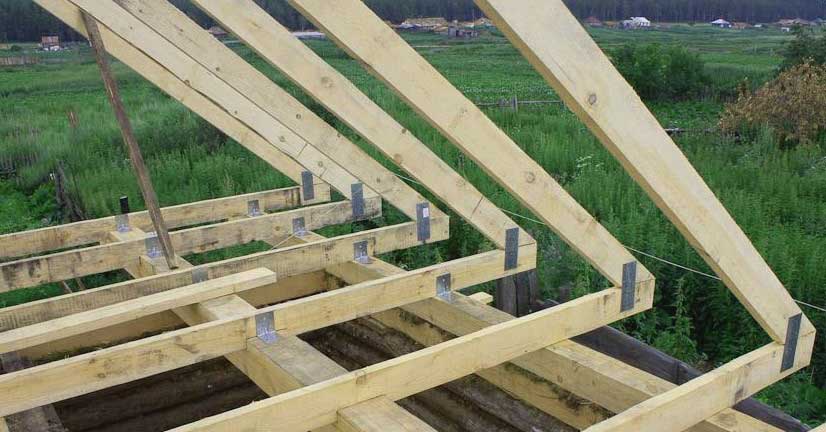

Сборка стропильной системы

Установка стропил требует определенного подхода, потому что схема кровли в данном случае непростая.

• Сначала производится установка конькового бруса сечением 100х100 мм или 100х150 мм. Для этого по несущей стене здания, которая располагается прямо посередине дома, устанавливается брус таким же сечением, как и на мауэрлате. Предварительно заливается по стене сейсмопояс с закладкой анкеров.
• Равномерно по длине уложенного бруса устанавливаются вертикальные стойки длиною, определяющие высоту крыши. Сечение стоек 80х160 мм или 100х100 мм. Опорных стоек может быть немного, все будет зависеть от размеров самого дома. Приблизительное расстояние между ними 1-5 м.
• На стойки укладывается коньковый брус, который к ним и крепится. Чтобы вся конструкция была надежной, к стойкам устанавливаются подпорки (временные или постоянные).
• Теперь можно провести установку стропил трапециевидных скатов.

В качестве стропил используются доски сечением 50х100 мм. Но в стропильной конструкции четырехскатной крыши есть так называемые накосные стропила. Они соединяют угол здания с коньковым брусом. На них ложатся самые большие нагрузки, потому что эти элементы держат на себе и укороченные стропильные ноги двух скатов одновременно. Поэтому их сечение выбирается большим. Так вот сборка стропильной системы начинается с установки и крепления накосных ног.

Далее производится установка стропил, которые формируют трапециевидные скаты кровли. Их устанавливают одновременно по одной с каждой стороны от конька, чтобы вся конструкция не завалилась на одну сторону. Расстояние между стропилами определяет кровельный материал, который будет использоваться для покрытия крыши. Чем тяжелее он, тем меньше расстояние между стропильными ногами, диапазон которого равен 0,8-5 м.

После этого окончательно формируется трапециевидный скат. То есть, устанавливаются укороченные стропильные ноги, которые одним концом упираются в мауэрлат, а другим в накосную стропилу. При этом предварительно каждую ногу подрезают под необходимый размер по длине.

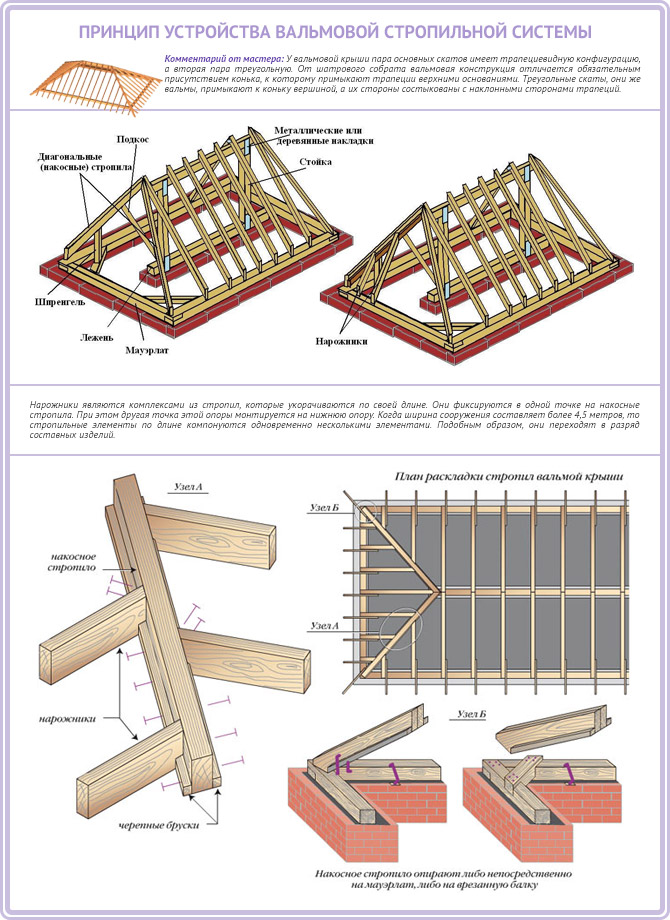

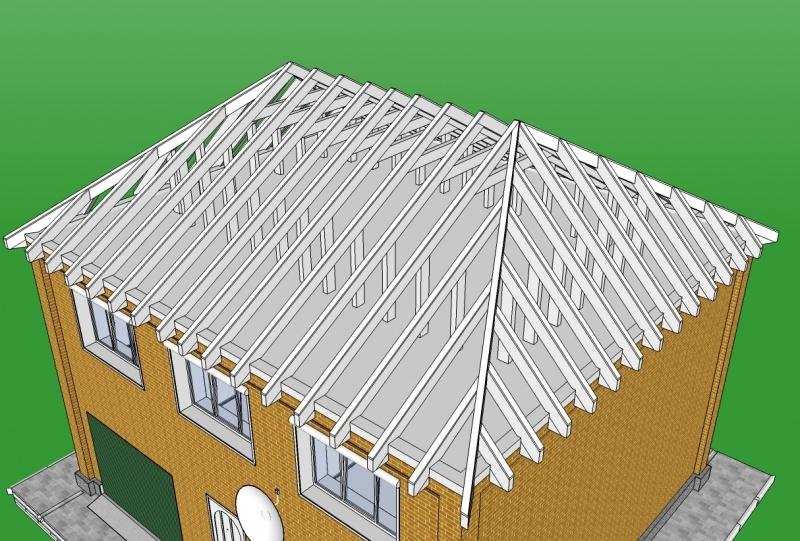

Следующий этап – формирование стропильной конструкции вальмового ската. Первой устанавливается самая длинная стропила – центровая. Затем по бокам укороченные, их количество определяется размерами вальм.

В принципе, вот так можно построить каркас стропильной системы. На самом деле это долгосрочный процесс, потому что требования к конструкции очень жесткие. И здесь важную роль играют крепежные узлы и элементы, которые и обеспечивают надежность всего сооружения.

Иногда, когда расстояние между стенами зданий очень большое, во-первых, стропила наращивают до необходимого размера, во-вторых, сооружается еще два продольных бруса по одному на каждом скате, которые будут поддерживать стропильную систему. Эта дополнительная конструкция, состоящая из стоек и горизонтально уложенного бруса. Она предназначена не только для поддержки, но и для создания условий, при которых стропила не будут провисать под своей тяжестью и весом остальных элементов.

Превосходство и плохие качества системы

Необходимо отметить минусы и также плюсы четырехскатной кровли по сравнению с очень популярной и конструктивно обычный двускатной.

Превосходства вальмовой кровли:

• Правильно сконструированная и собранная вальмовая кровля благодаря отсутствия отвесных торцевых стен (фронтонов или щипцов) владеет невысоким сопротивлением воздушным потокам. Естественно, самым лучшим образом противостоит ураганным ветрам и меньше предрасположена распаду крыши в местах карнизных свесов (щипцовых не имеет).
• Четырехскатная кровля благодаря угловых ребер, сходящихся к опорной балке конька, имеет жёсткую систему и не предрасположена сколько-нибудь солидным деформированиям.
• Вальмовая кровля дает возможность сделать большие свесы со всех четырех сторон строения, таким образом защитив фасады от осадков.
• Четырехскатная кровля выполняет дом с мансардой зрительно более невысоким. Это важно, когда здание необходимо вмонтировать в существующую одноэтажную застройку, не нарушив равновесия и характера застройки.
• Вальмовая кровля красива. Правда и не все с данным согласны.

Четырехскатная кровля двухэтажного дома за городом. Большие свесы прекрасно оберегают стены от атмосферных осадков

Плохие качества вальмовой кровли:

• Кровля с четырьмя скатами тяжелее двускатной и, поэтому, дороже. Правда, нет необходимости в кладки кирпича фронтонов. И поэтому не факт, что вальма обойдется в большую сумму.

  Наклонные Окна для мансарды следует помнить закрывать во время хорошего дождя, по другому на полу будет лужа

• Скаты с каждой стороны «поглощают» часть площади чердака с коротких торцов. При устройстве мансарды это имеет большое значение.

  Окно, вмонтированное в скат кровли, может быть и по вертикали. Данное окно называют «летучая мышь». Вмонтированное в крышу из гибкой черепицы, настоящего шифера или металлической черепицы, выглядит очень эффективно.

• Окна для мансарды, часто применяемые для освещения пространства под вальмой, имеют один, но важный минус: их необходимо обязательно закрывать перед ливнем. В другом случае на полу будет лужа. С обыкновенными, отвесными окнами, размещаемыми в стенках фронтона при 2-ух скатах, такой трудности нет. Правда, и в четырехскатную кровлю можно красиво вмонтировать отвесные окна.

Еще 1 способ встройки в кровлю полноценных окон.

Технология монтажа

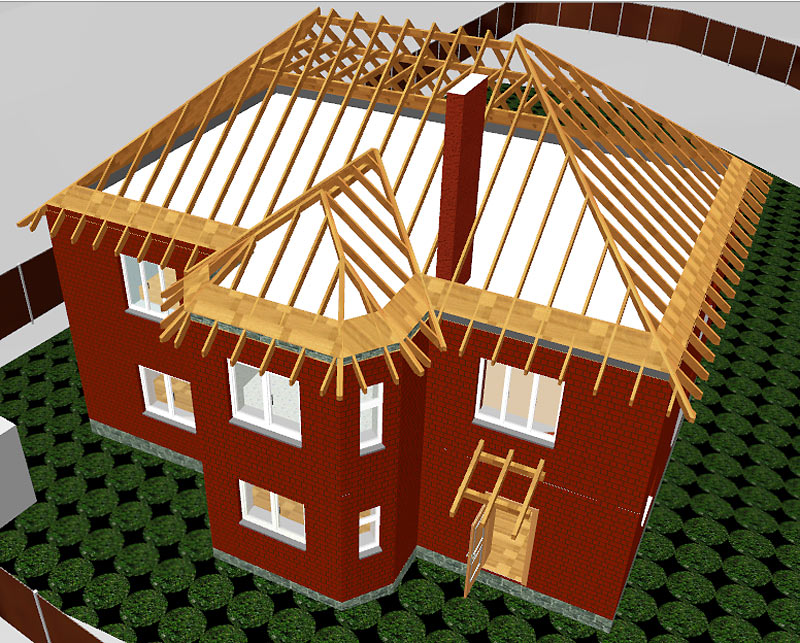

Монтаж стропильной системы четырехскатной кровли включает в себя несколько этапов:

Этапы строительства четырехскатной крыши

Подготовка материалов

Прежде всего нужно подготовить пиломатериалы для изготовления стропил. Чтобы правильно подобрать сечение, необходимо определиться со следующими параметрами конструкции:

• Углом наклона;
• Шагом стропил;
• Расстоянием между несущими балками.

Самостоятельно рассчитывать, конечно, совсем не обязательно. Просто решите для себя, каким будет угол наклона и остальные параметры, после чего возьмите данные из технической литературы.

Еще проще воспользоваться онлайн-калькулятором. Просто введите в программу основные параметры, и она рассчитает не только сечение, но и количество материалов.

Сечение стропил зависит от основных параметров конструкции

Чаще всего для изготовления стропил используют доски шириной 150 мм и толщиной 40 мм. При этом шаг находится в пределах от 60 до 90 см.

Если угол наклона скатов составляет 45 – 60 градусов или даже выше, шаг можно сделать 90 см. Если угол наклона меньше, расстояние между ногами следует уменьшить.

Кроме того, вам понадобятся другие некоторые материалы:

• Брус сечением 100х100 мм для монтажа мауэрлата;
• Кровельный материал.;
• Стальные уголки или саморезы;
• Рубероид;
• Битумная мастика.

Монтаж мауэрлата

Работу начинам с укладки мауэрлата, который монтируется следующим образом:

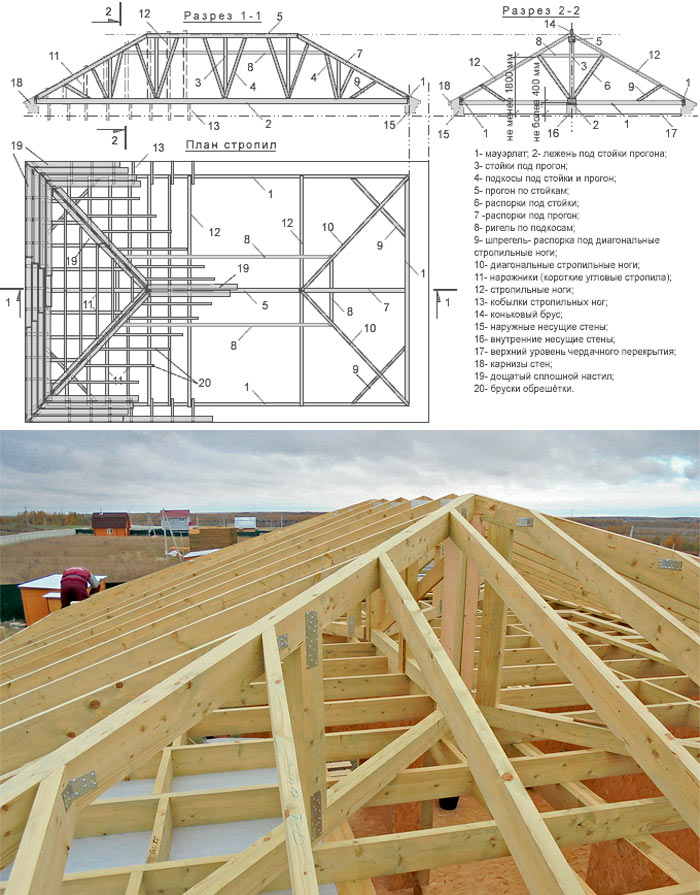

Сборка каркаса

Итак, четырехскатная крыша возводится следующим образом:

На этом основная работа по сборке каркаса завершена. Теперь нужно укрепить конструкцию. Для этого между боковыми ногами установите ригели (затяжки). Накосные стропила подоприте подстропильными ногами.

Укрепите конструкцию подкосами и стойками

Мы рассмотрели, как монтируется вальмовая система. Если же вы строите шатровую конструкцию, последовательность действий несколько иная:

Особенности монтажа четырёхскатной крыши

Во время строительства четырехскатной кровли – основным техническим документом являются чертежи конструкции. Схемы устройства кровли можно без труда найти в интернете, но если вы хотите на 100% быть уверенными в надёжности вашей крыши, то необходимо обратиться к проектировщикам. Проектная фирма выполнит расчёт, опираясь на особенности климатических условий, ветровую и снеговую нагрузку, размеры здания и прочие немаловажные параметры, такой расчёт будет строго индивидуальным, а значит точным и надёжным.

Каркас четырёхскатной кровли сделан не из одних стропильных элементов — на основных несущих стенках располагается мауэрлат. Эта деталь конструкции должна быть смонтирована строго в горизонтальном положении, чтобы обеспечить точную геометрию всей постройки. На опорную балку монтируются потолочные брусья, при изготовлении деревянного сруба, стропила укрепляются сверху венца.

Преимущества и недостатки четырехскатных крыш

Прежде всего следует рассмотреть плюсы и минусы четырехскатной крыши для беседки, что позволит разобраться с целесообразностью ее обустройства. И следует отметить, что преимуществ у таких конструкций немало:

1. Привлекательный внешний вид. В отличие от двухскатной крыши, такие кровельные конструкции выглядят более интересно, являясь отличным вариантом для прямоугольных и квадратных беседок.

Совет! Для создания оригинальной беседки можно увеличить свесы и установить изогнутые внутрь стропила, что характерно для конструкций в китайском стиле.

1. Для создания четырехскатной крыши для беседки своими руками подходят любые виды кровельного материала.
2. Такая крыша не препятствует свободному обзору из беседки.
3. Практичность и надежность. Ввиду низкой парусности такие конструкции способны выдержать высокие ветровые нагрузки. При правильном расчете угла наклона ската можно также избежать скоплений снежных масс в зимний период.
4. Крыша данного типа не нуждается в серьезном ремонте.
5. Сделав четырехскатную крышу беседки своими руками с большими свесами, можно достичь своеобразного эффекта теплоизоляции. В таких конструкциях в течение долгого времени удерживается тепло, что является особенно актуальным для посиделок в прохладные осенние вечера.
6. Благодаря тому, что скаты находятся со всех сторон, обеспечивается лучшая защита от дождевой воды.

Четырехскатная крыша в китайском стиле — края в этом случае немного подогнуты

Помимо преимуществ, конструкция четырехскатной крыши для беседки имеет и определенные недостатки, основным из которых является необходимость точного расчета и замеров.

Совет! Планируя построить четырехскатную крышу на беседке, следует пользоваться специализированными программами, позволяющими рассчитать параметры конструкции. При отсутствии опыта работы лучше всего обратиться к профессионалам, которые смогут спроектировать такую крышу во избежание перекосов и неточностей.

Кровля для четырёхскатной крыши

Кровля для четырёхскатной крыши

Уклон скатов четырёхскатной крыши может изменяться от 5 до 60 градусов. В том случае, если он варьируется от 5 до 18 градусов, то рекомендуются рулонные покрытия. Если речь идёт о кровле, угол наклона которой варьируется от 14 до 60 градусов, то идеально подойдёт материал из асбестоцементных листов.

Многие предпочитают в последнее время использовать более интересные материалы, например металлочерепицу. Она идеально подойдёт для кровли, угол уклона которой варьируется от 30 до 60 градусов. Так что стоит заранее подумать о том, какой тип кровельного покрытия будет использоваться и корректировать угол наклона в зависимости от этого.

Расчёт кровли четырехскатной крыши

Расчёт кровли четырехскатной крыши

Угол наклона кровли зависит от атмосферных нагрузок, типа кровельного материала и предназначения чердака. Высота кровельного конька может быть рассчитана по тригонометрическому правилу, которое специально создано для прямоугольных треугольников.

Начинается расчёт крыши со стропильной системы. В ходе расчётов принимается решение, какие стропила для крыши лучше выбрать — наклонные или висячие. Также расчеты показывают, нужны ли дополнительные элементы для кровли.

В ходе проектирования и расчёта может возникнуть такая ситуация, что стандартные пиломатериалы не подойдут для обустройства кровли. В этом случае необходимо принимать меры по их изменению. К примеру, можно нарастить длину стропил. В этом случае они смогут выдерживать дополнительные усилия.

Сейчас применяются так называемые клеёные стропильные ноги, которые намного длиннее и мощнее обыкновенных. Таким образом, расчёт кровли — это очень важный этап, о котором ни в коем случае не стоит забывать при строительстве. Проведение расчётов можно доверить профессионалам, а можно сделать их самостоятельно. Сложные формулы при расчетах не используются.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

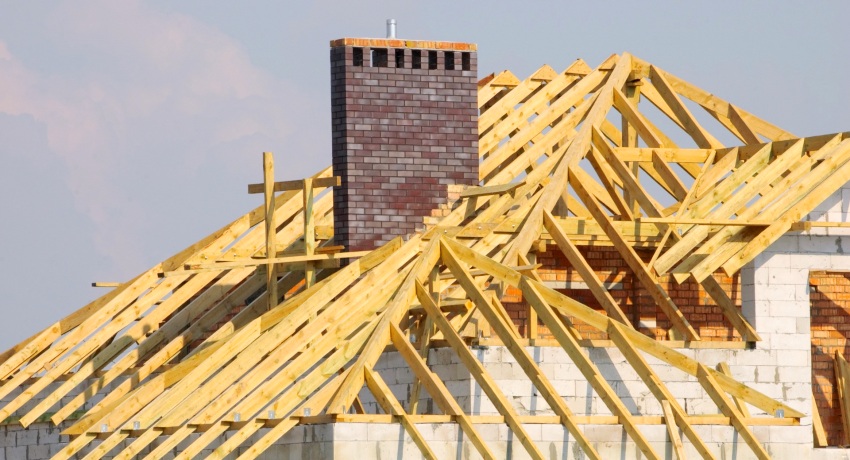

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:

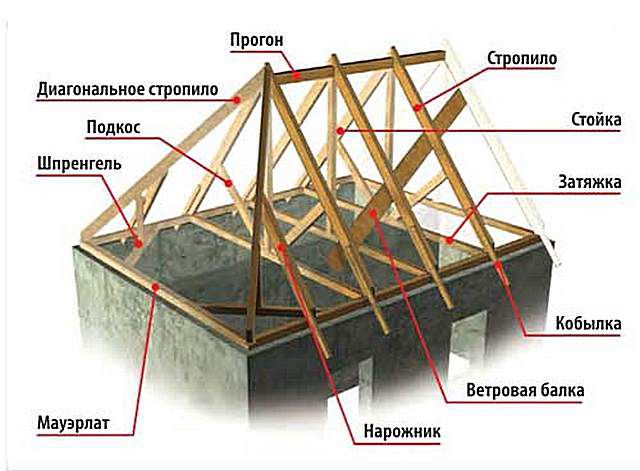

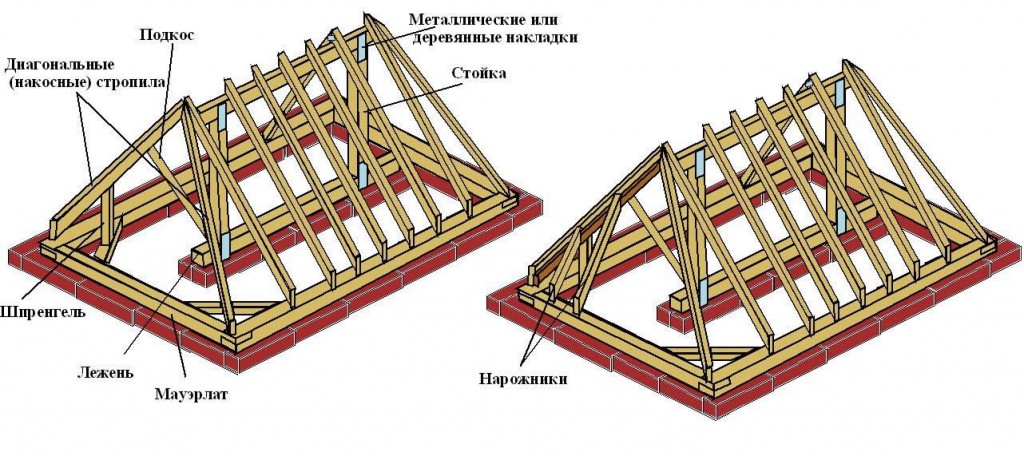

Устройство стропильной системы четырёхскатной крыши:

• Для поддержки диагональных стропил их закрепляют укороченными стропилами (нарожниками).
• При большой площади кровли, применяют шпренгельные фермы, чтобы нагрузки передавались на них от накосных стропильных балок. Опорой им служат добавочно сделанные затяжки также расположенные продольно и поперечно деревянные балки.
• Далее производится установка ригелей, подкосов, стоек и устанавливается система затяжки, эти детали освобождают стропила от части нагрузки, благодаря чему конструкция обретает дополнительную жесткость.
• Сверху диагональные детали укрепляются на коньковом прогоне, который в свою очередь упирается в продольный брус перекрытия чердака. Высоту конька определяют согласно проектной документации.
• Для надежного скрепления мауэрлата со стропильными ногами, нужно сделать зарубки, врезки своими руками, дополнив их железными элементами крепления. Места стыковки стропильных ног и опорного бруса необходимо сделать тщательно и надежно, от них зависит прочность всей конструкции.
• Горизонтальные стропила в верхней части соединены горизонтальными ригелями, которые можно сделать из доски толщиной 40 мм и шириной 120 мм. Они располагаются на расстоянии 100 см от верхней части конька. Благодаря ригелям вальмовые скаты имеют хорошее сопротивление нагрузкам от сильных ветров.
• Кровельный свес выступает от стен здания на расстояние, зависящее от длины примененных накосных стропил, при необходимости их можно удлинить, скрепив две доски.
• После монтажа диагональных стропильных элементов, требуется сделать установку рядовых с шагом около 600 мм.

Наименование основных элементов стропильной системы четырёхскатной вальмовой крыши

После того как полностью будет обустроена система стропильной конструкции, необходимо сделать обрешетку, правильно уложить гидро- и пароизоляцию и обработать деревянные элементы антисептическими препаратами.

Если не предвидится оборудование пространства чердака под жилое помещение, то подобный тип кровли – самый надежный и экономный вариант обустройства крыши в частном доме.

В частном домостроении помимо распространённых двускатных крыш нередко применяются более прочные и жёсткие четырёхскатные конструкции. Они отличаются отсутствием фронтонов, которые заменяют скаты треугольной формы, срезающие концы конькового хребта. Такая конфигурация делает четырёхскатные крыши очень привлекательными и экономичными, несмотря даже на то, что при их сооружении увеличивается протяжённость карнизных свесов, количество водосточных труб и желобов. Поэтому они заслуживают самого пристального внимания.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

• Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
• Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
• На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

Установка мауэрлата

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

• Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
• Крепятся центральные стропильные доски;
• Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
• Крепление затяжки. Располагают у конька для закрепления стропильных ног;
• Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
• Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
• Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

Чертеж стропильной системы

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Мастер-класс по строительству вальмовой крыши шаг за шагом

Правила монтажа

Безусловно, монтажные работы по обустройству стропильной системы будут отличаться в каждом конкретном случае. Несмотря на это, существуют правила, справедливые для любой стройки:

• Накосные стропила изготавливаются из усиленных материалов, так как во время эксплуатации именно на них приходится основная нагрузка.
• Сростка стропильных ног выполняется в тех местах, где они подвергаются наибольшей нагрузке, как правило, в верхней четверти.
• Для усиления конструкции устанавливаются подкосы и стойки, перпендикулярные к стропильным ногам.
• Для определения размера диагональных стропил делается расчет, но лучше изготавливать с небольшим запасом.
• При монтаже безраспорной системы нельзя выполнять врезку в мауэрлатный брус во избежание его ослабления.
• Подкосы и стойки устанавливаются в местах всех стыков при сращивании стропильного бруса.
• Сращивать стропильные ноги лучше косым прирубом, стягивая места крепления стропил болтами.
• При укладке нарожников их верхняя часть немного подпиливается, чтобы обеспечить единую плоскость со стропильной ногой.
• Нарожники не должны сходиться в одном месте.

Последовательность работ

Монтаж стропильной системы начинается с обустройства мауэрлата. Не обязательна его укладка в деревянных домах, так как роль опоры в них будет выполнять верхний венец. Далее с помощью отвеса и ватерпаса устанавливается коньковый брус.

Именно он будет определять конструкцию будущей крыши, поэтому пространственное положение необходимо выдерживать максимально точно. Под коньковым брусом устанавливаются стойки.

Первый этап формирования крыши – установка стропильных ног. На этом этапе рекомендуется определить и заложить габариты свеса. В зависимости от климатических условий и месторасположения дома свес может доходить до одного метра. Минимальные размеры, рекомендованные специалистами – 0,5 метра.

Следующий шаг – формирование боковых скатов. Для этого устанавливаются промежуточные стропила и монтируются нарожники. Полуноги (нарожники) должны располагаться с боковыми скатами в единой плоскости. Во время монтажа требуется постоянно отслеживать их параллельность относительно друг друга. Последовательность выполнения этих этапов смотрим на видео.

После установки всех конструктивных элементов крыши выполняется обрешетка. Шаг обрешетки определяется исходя из особенностей кровельного материала. В некоторых случаях может потребоваться сплошной настил. Например, этот способ используется, если запланировано создание водонепроницаемого основания, так как большинство современных гидро- и пароизоляционных материалов для кровель укладывается на сплошное основание.

Как сделать стропильную систему трехскатной крыши

1. Чтобы сделать стропила для трехскатной крыши, необходимо соединить конец конькового бруса и стойку системы (балку), образуется конструкция с опорой. На ней и будет осуществляться основное соединение диагональных стропильных досок;
2. Эту стойку можно монтировать на потолочной балке, затяжке, чердачной доске, главное учитывать, чердак будет жилым или нет, теплым или холодным. Для большей надежности этого крепления, нужно завершить соединение при помощи ригелей и специальных подкосов;
3. Далее осуществляется монтаж системы для треугольной крыши. Для установки стропил, необходимо воспользоваться специальными нарожниками, а также шпренгельными фермами, если кровля имеет большой пролет. В принципе, это необязательно, все напрямую зависит от того, как Вы будете использовать чердак, и какой формы будет крыша;
4. Балки в трехскатной системе устанавливаются с шагом от 60 см до 90, в зависимости от размеров листов и какой материал применяется для покрытия. Также нужно учитывать, утепляется ли мансарда или нет, т.к. утеплитель достаточно много весит по соотношению к прочим строительным материалам;
5. Размер конька напрямую зависит от угла наклона кровли. Скат вальмовой формы или треугольной формируется за счет двух-трех стропил. Если Вы планируете обустройство окон или окна на мансарде, то необходимо использовать также стропила диагональной формы. Которые станут отличной поддержкой для оконных отверстий. Если нет возможности установить диагональные балки, то можно использовать стропильные «ноги», понадобится три изделия;
6. Стропила диагональной формы упираются в мауэрлат под прямым углом в 90 градусов, только это может гарантировать правильность строения и долговечность кровли;
7. Для небольшого пролета можно использовать нарожники или ригеля, которые после станут отличным каркасом для обрешетки и установки профнастила;
8. Чтобы установить стропила на мауэрлат, необходимо применять своеобразные виды креплений – врубки. Они представляют собой небольшие деревянные зазубринки, которые делаются непосредственно на стропилах, их глубина должен быть не более четверти ширины балки;
9. Такие врубки можно делать только в стропилах, мауэрлат должен быть без них, иначе уменьшится его несущая способность, значительно ослабится устройство кровли;
10. После установки всех диагональных опор, нужно стропила освободить от конструкции на 50 сантиметров, этим Вы отрегулируете свес крыши. Если планируется более глубокий навес над землей, то выпускайте стропильные доски дальше;
11. На длину, которую Вы выпустили стропила, необходимо освободить и ноги кровли;
