Инструкция по монтажу двухскатной крыши

Что такое мауэрлат

Строитель – одна из древнейших профессий на земле, за многие века они накопили немало профессиональных терминов и определений, которые могут быть непонятны простому обывателю. Например, мансарда – хорошо знакомое и понятное определение части дома, но вот что такое мауэрлат, нужен ли он и что обозначает – хотели бы узнать многие.

Это основа всей стропильной системы крыши: будь она хоть односкатная, хоть пятискатная. Без стропил крышу не возводят, если только не нужно строение просто накрыть от осадков. Хорошо сделанный мауэрлат – так сказать, фундамент для всего, что будет находится в этом пространстве, и именно он будет важным связующим звеном.

Для чего он нужен:

• Для компенсации усиления распорок стропильной системы.
• Для закрепления всей конструкции на стенах строения.

Снежные заносы, образовавшиеся на крыше, создают большую нагрузку не только на стропила, но и на стены дома, а этот элемент будет поддерживать все элементы и ослаблять силу нагрузок. Также он способен немного изменить усилие и направляет его по сторонам стропильной системы, что снимает общее напряжение крыши.

При больших нагрузках может наблюдаться даже разрушение кладки дома, если вовремя не принять обеспечительные меры. И эту важную и защитную функцию взял на себя именно мауэрлат, то есть балочная конструкция, на которую будут крепиться все остальные элементы крыши. Другими словами – это крепкая рама из балок, которая будет установлена по всему периметру строения.

А если дом стоит как говорится, «на семи ветрах», то есть всегда дует ветер, то это устройство значительно снизит парусность у всей конструкции крыши, но в этом случае к его обустройству подходят более основательно.

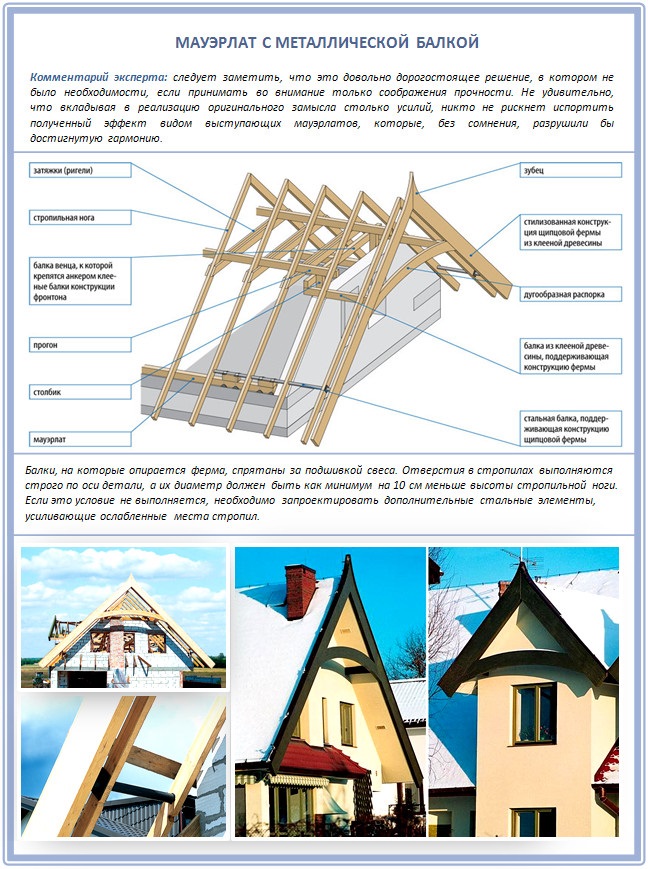

Возводить мауэрлат следует из того строительного материала, из которого будут строить стропила: то есть он может быть не только деревянным, но и металлическим. Но самое главное в обустройстве этого фундамента крыши, как и другого вида, он обязательно должен быть единым, без разрывов. Конечно, такого размера нужную деталь не найти, поэтому его основательно укрепляют или сваривают.

Во всех капитальных кирпичных и т. п. жилых строениях (газобетонные блоки, бутовый камень) без мауэрлата просто не обойтись: просто так к кирпичу или камню стропила не установишь.

Для домов из более легкого строительного материала основанием стропильной системы может быть последний венец дома, который крепят более прочно. Для каркасных домов такое обустройство нецелесообразно.

Зачем нужен мауэрлат

Установка стропильной системы невозможна на голую стену. Это связано с тем, что строительный блок не предназначен для такой нагрузки. Чтобы он смог выдерживать, ее понадобится своеобразная прокладка. В ее роли и выступает мауэрлат. Он позволяет распределить нагрузку равномерно на всю плоскость стены. Именно поэтому важно знать особенности его конструкции и хорошо все спланировать перед монтажом. Отличным вариантом является не просто установка мауэрлата на голую стену, а его монтаж на армированный пояс. Последний дополнительно укрепляет плоскость и продлевает срок службы мауэрлата.

Стоит понимать, что здание постоянно испытывает на себе вертикальное и распорное усилие. Первая нагрузка объясняется большим весом кровли, которая давит на стены. Этот вес может быть увеличен снеговым слоем, а также ветровыми нагрузками. От такого давления возникает распорное усилие. Оно означает, что стены постоянно стремятся разойтись в противоположные стороны. Это усилие также возрастает с увеличением давления кровли. Если такая нагрузка будет воздействовать на современные виды газобетонных или пенобетонных блоков, то они попросту раскрошатся под стропилами. Это также касается шлакоблока, монолитных стен из керамзитобетона и других. Для таких изделий армированный пояс является не пожеланием, а необходимостью.

Обратите внимание! Бывают случаи, когда выполнить монтаж армопояса невозможно. В этом случае прибегают к использованию специальных химических анкеров.

Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы. Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Из основных функций армирующего пояса под мауэрлат можно выделить:

• защита от деформации стен;
• выравнивание верхнего торца стен;
• дополнительная жесткость;
• равномерное распределение нагрузки;
• возможность крепления других элементов.

Кроме того, что стены испытывают нагрузку под давлением кровли, они могут быть деформированы в процессе усадки здания. Она не всегда происходит равномерно, поэтому в некоторых строениях можно увидеть появившиеся трещины. Армопояс позволяет поддерживать правильную геометрию здания. Не всегда при выгоне стен удается добиться их идеального горизонтального уровня. Укладка мауэрлата не может осуществляться на неровную поверхность. Армопояс дает возможность без потерь произвести выравнивание торца. Благодаря армопоясу стены получают дополнительную жесткость, кроме того, конструкция армопояса является довольно прочной, чтобы в нем производилась фиксация различных крепежных элементов. Именно это и требуется для мауэрлата.

Подготовительный этап

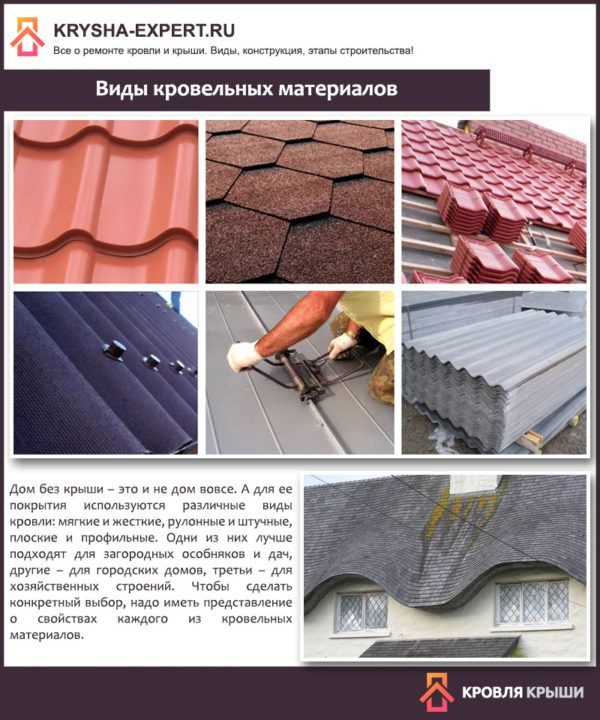

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

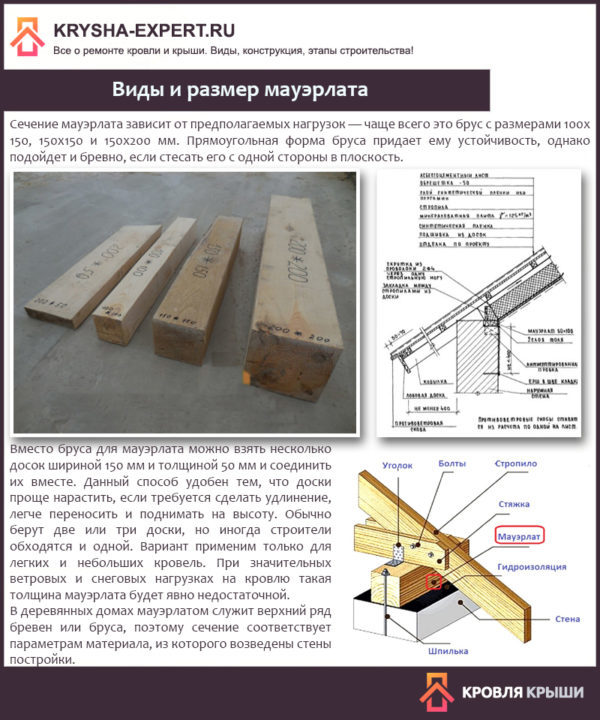

Какой толщины должен быть мауэрлат

Размеры сечения брусьев определяются следующими факторами:

1. Величиной периметра дома, а также его этажностью и конструктивными особенностями (например, предполагается в дома мансарда или нет).
2. Выбранным материалом для кровли.
3. Высотой и формой стропильных элементов.
4. Климатическими условиями района строительства.

Минимальная толщина брусьев принимается для покрытий из ондулина, а максимальная – для профилированного настила.

Например, для классической двухскатной крыши расчёт параметров мауэрлата производится в такой последовательности:

• Устанавливается ширина бруса – для одноэтажных зданий с малым уклоном ската обычно принимают брус сечением 100×100 мм, в остальных случаях 150×150 мм;
• По известной площади поперечного сечения и длине периметра устанавливается масса брусьев;
• На расстоянии 400…500 мм в сечении мауэрлата должны быть прорублены пазы под стропильные стойки. Их сечение должно быть таким, чтобы глубина пазов составляла не менее 50…60% от толщины бруса. Указанные значения шага могут корректироваться, для обеспечения равномерности взаимного расположения стоек.

Установка и сборка конструкции

Для возможности вентиляции воздуха в кровельном пространстве, и предотвращении загнивания элементов кровли, верх мауэрлата кладётся на стену с отступом в 300 миллиметров от края перекрытия.

Всего имеется два основных способа установки и сборки этой конструкции:

• Брусья мауэрлата соединяются в единую коробку по всей длине наружных стен здания. Соединяются косым прирубом, закрепляясь болтами, гвоздями или саморезами. А углы дополнительно прижимаются пластинами или металлическими уголками. В итоге такая жёсткая рама, проходящая по всему периметру дома, принимает распор и компенсирует растяжения и изгибы стропильной системы.
• По всему периметру стены, заливается бетонный пояс с выступом под анкер. Такой метод актуален только для стен из пенобетонных блоков и аналогичных материалов. Брусья, притянутые анкерами, распределяют вертикальную нагрузку и спускают распор на основание здания.

Монтаж без армированного пояса

При использовании этого метода стропила крепятся прямо к балкам перекрытия. Только в том случае если стены и балки имеют достаточный уровень надёжности. Работы производятся в следующем порядке:

1. Для возведения кровли потребуется брус и обрезная доска.
2. Раскладывается брус под балки по периметру кровли. Брус выбирают сечением 50×150 миллиметров.
3. Для защиты дерева от влаги производится гидроизоляция рубероидом.
4. Рубероид загибается на требуемую длину и разрезается.
5. Устанавливаются балки на требуемое расстояние от края стены.
6. Укладывается рубероид вокруг балки и закрепляется мебельным степлером.

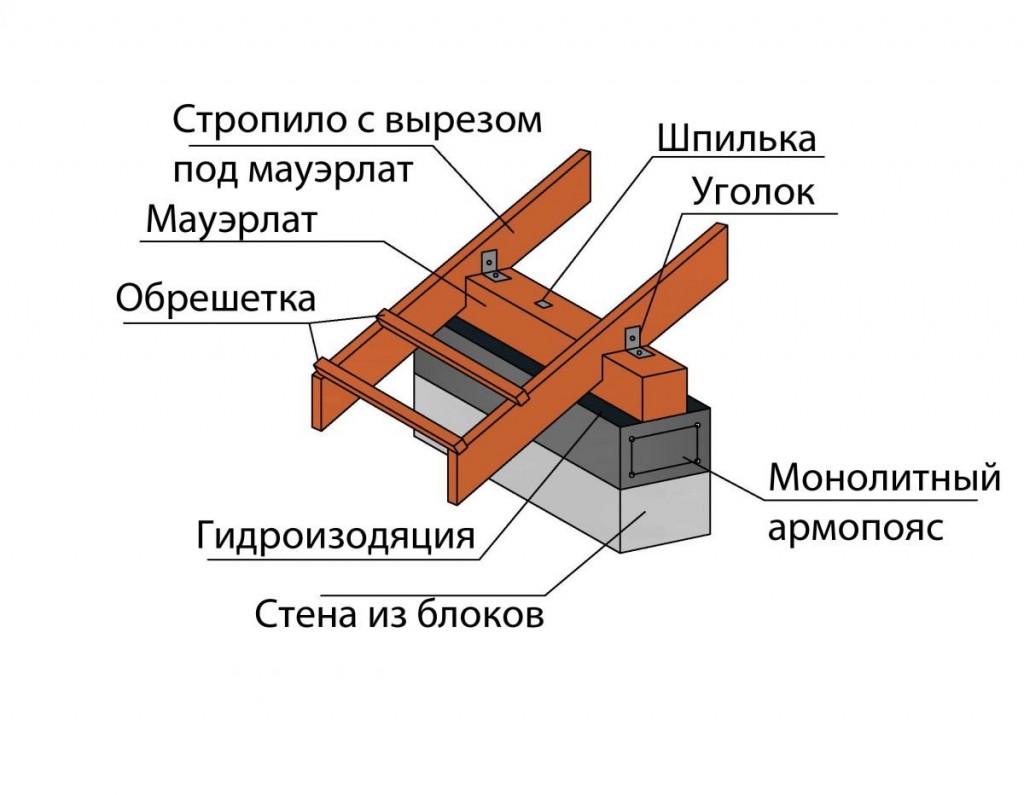

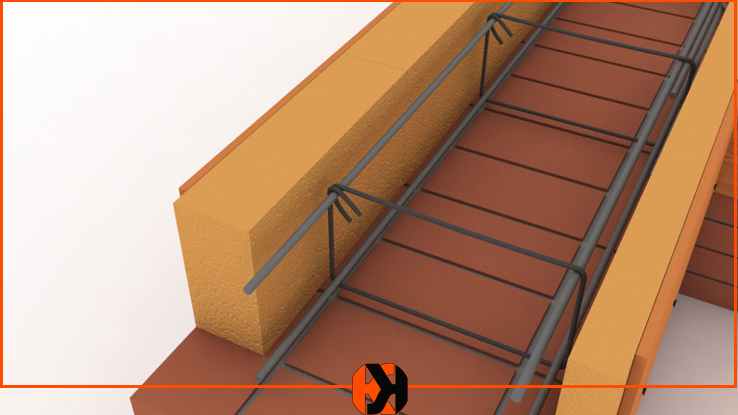

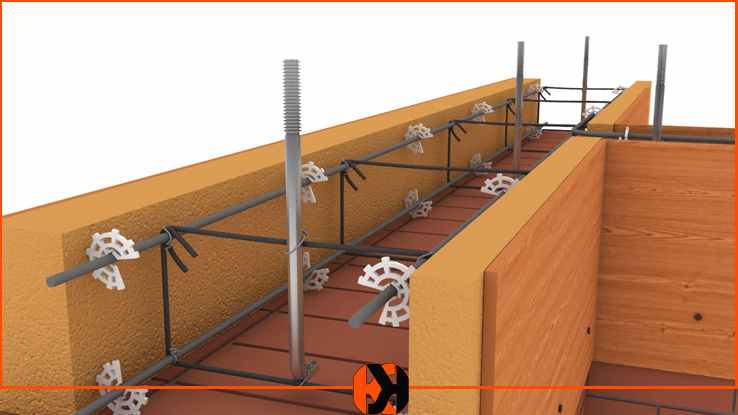

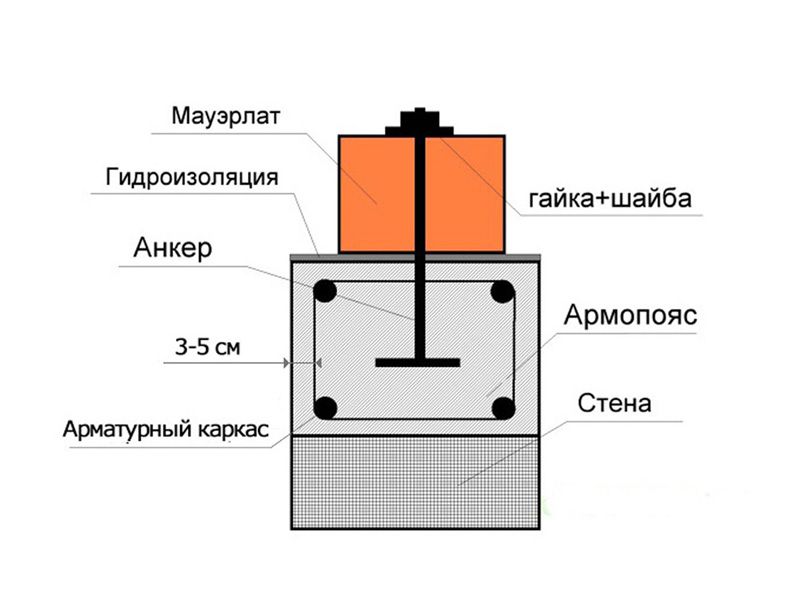

Создание армированного пояса

Самое сложное в самостоятельном изготовлении это возведение мауэрлата на стенах из газобетона. Рекомендуется делать поверх пенобетона конструкцию из кирпича или бетона, так как мауэрлат требует плотное основание.

Для создания твёрдого основания для избежания продавливания и разрушения стен брусом сооружается железобетонный обвязочный пояс. Он состоит из бетонной ленты размером 200 на 150 миллиметров. Основным фактором правильной установки является расчёт количества и расположения мест установки шпилек, при этом число стропил и крепёжных элементов должно быть равнозначным.

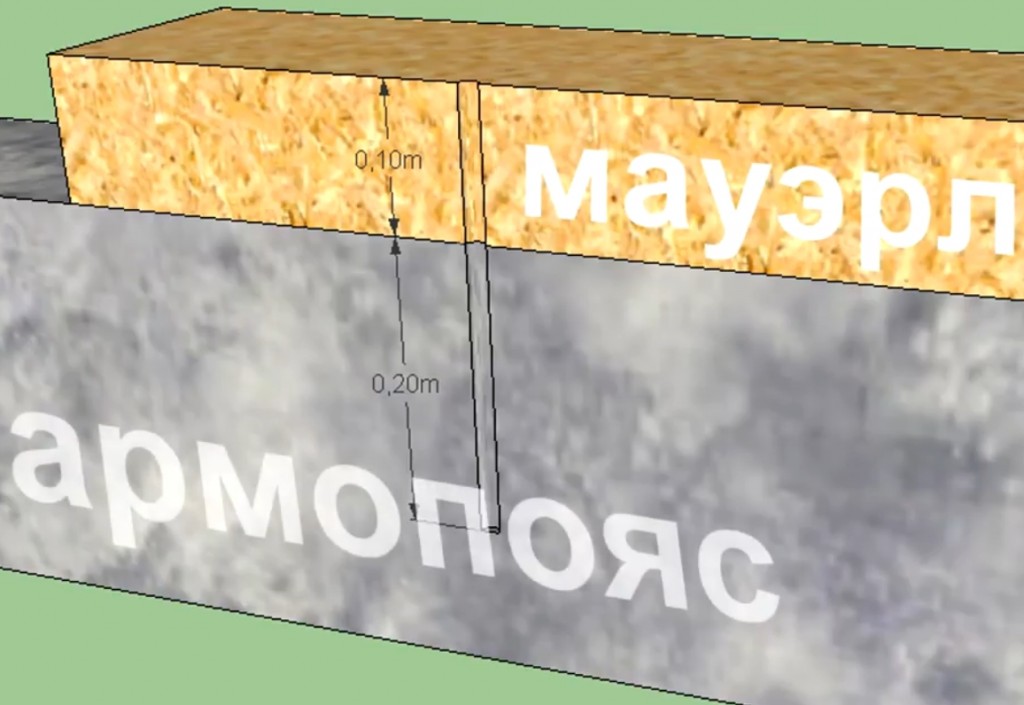

Толщина пояса рассчитывается на основе оказываемой нагрузки от крыши, веса стропильной системы и кровельного материала.

Основным материалом ленты используют цемент марки М400, заливка производится в один слой. Состав раствора должен быть в пропорциях 1:3:3, цемента, песка и щебня. Дополнительно можно добавить в раствор различные пластификаторы, для снижения процента воды в составе.

Сборка и выбор материала для опалубки

Главное, на этом этапе, чтобы армопояс был цельным. Опалубку можно соорудить из плит ОСП и обрезных досок. На всём процессе работы контролируется горизонтальность установки опалубки.

Выбор крепёжных элементов

На каркасные стены, из бревна, мауэрлат крепится саморезами, или обычными гвоздями. Для более качественного контакта применяются перфорированные ленты.

Если кровля получается площадью более 250 квадратных метров, то мауэрлат крепится только на шпильки, с шагом в 150 сантиметров по периметру стены. Сначала заливается бетонная стяжка, а затем в неё устанавливаются шпильки. При этом их высота должна быть больше высоты бруса, с запасом в 30 миллиметров.

Работы по заливке бетона

Толщина заливки бетона должна быть не менее 50 миллиметров. Как только слой будет залит, следите за тем, чтобы не образовывались воздушные полости, обнаружить их можно по выходящим пузырям. Такие полости опасны снижением прочности конструкции.

Опалубку демонтировать можно на 12 сутки после заливки, когда раствор окончательно схватится.

Укладка гидроизоляционных материалов

Мауэрлат без гидроизоляции не прослужит долго, со временем он отсыреет и начнёт гнить. Для предотвращения этого процесса нужно произвести гидроизоляцию рубероидом. Укладка производится лентой чуть шире бруса, главное — в процессе работы в местах отверстий для шпилек не допустить разрыва материала.

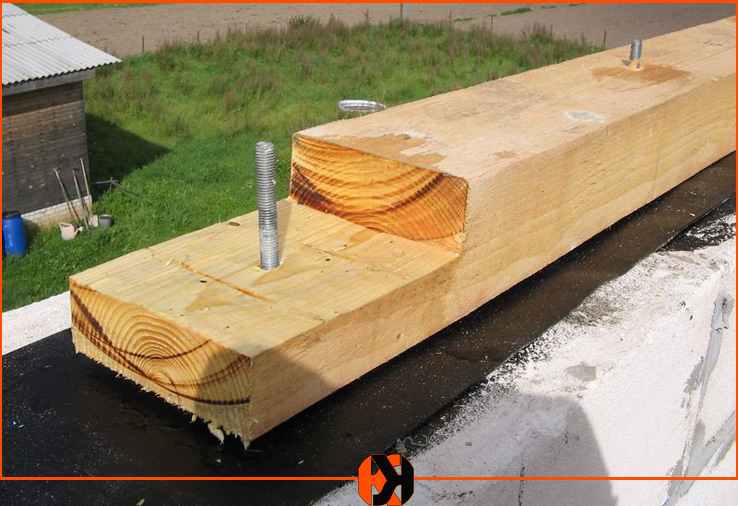

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Расчет для двускатной крыши ↑

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.

Тонкости монтажа

После определения конкретного способа крепления и расчета участков расположения и количества необходимых креплений начинается этап установки.

1. В первую очередь необходимо подготовить место, т.е. принять меры по обеспечению хорошей гидроизоляции между бетонной кладкой и деревом. Это условие является обязательным, поскольку на участках контакта древесины и кирпича деревянные детали подвергаются гниению. Для предупреждения такого явления под мауэрлат подкладывается два слоя гидроизоляционного материала. Можно использовать традиционный рубероид, полиэтилен или надежные дорогостоящие материалы.
2. При использовании шпилек и анкеров следует предварительно подготовить требуемое количество отверстий. Задача эта не совсем простая, поскольку даже при использовании уровня и нитки идеально ровное вертикальное выставление креплений оказывается невозможным, особенно если речь идет о жидком бетоне. Поэтому вначале необходимо определение точного расположения болтов и возможной степени их отклонения.

С этой целью рекомендуется воспользоваться любой ровной доской, на которой должны быть точно отмечены участки нахождения верхушек болтов. Это можно осуществить посредством ее прикладывания к крайним и установления меток расположения остальных. После этого точки переносятся на брус мауэрлата, в котором в соответствии с ними высверливаются отверстия. Остается отверстиями мауэрлат надеть на болты и, используя гайки, затянуть брусок.

3. При проволочном способе все намного проще: в брусе следует для каждого крепления просверлить два отверстия на расстоянии примерно 25-30 см, продеть в них проволоку, скрутить концы, максимально сильно притягивая мауэрлат к стене.

yandex_partner_id = 182959; yandex_site_bg_color = ‘FFFFFF’; yandex_stat_id = 3; yandex_ad_format = ‘direct’; yandex_font_size = 1; yandex_direct_type = ‘vertical’; yandex_direct_limit = 1; yandex_direct_title_font_size = 3; yandex_direct_links_underline = true; yandex_direct_bg_color = ‘FCF3EE’; yandex_direct_title_color = ‘0066CC’; yandex_direct_url_color = ‘336740’; yandex_direct_text_color = ‘000000’; yandex_direct_hover_color = ‘0066FF’; yandex_direct_sitelinks_color = ‘FF3333’; yandex_direct_favicon = true; yandex_no_sitelinks = false; (»);

Как решить проблему крепления мауэрлатных брусьев?

Наличие мауэрлата на стенах из легкого материала позволит избежать точечной нагрузки и распределит давление кровли на всю площадь здания. В качестве мауэрлатного бруса специалисты рекомендуют использовать балку с высотой и шириной в 15 см.

Основание к плите лучше закрепить самым простым и дешевым способом:

1. Сначала необходимо нарезать стальную проволоку диаметром 0, 6 см, кусками по 1 метру
2. Затем в плите через одинаковое расстояние следует пробить по два отверстия
3. Далее необходимо просунуть туда проволоку и прикрутить к мауэрлату, при этом нужно помнить о гидроизоляции.

На картинке – перевязка с плитой проволокой

Под материал обязательно необходимо подложить какой-либо гидроизоляционный материал, который предотвратит появление конденсата в месте контакта бетона и дерева. Для этого строители-кровельщики используют рубероид. Ни в коем случае нельзя оборачивать всю балку полностью рубероидом, так как можно добиться обратного эффекта.

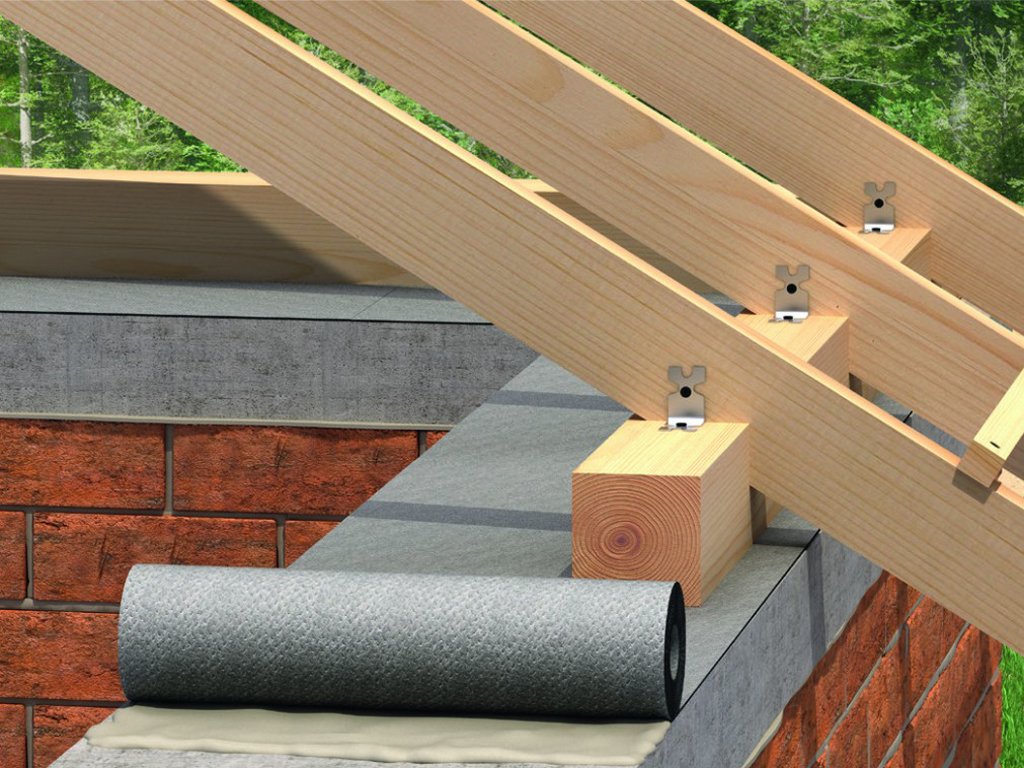

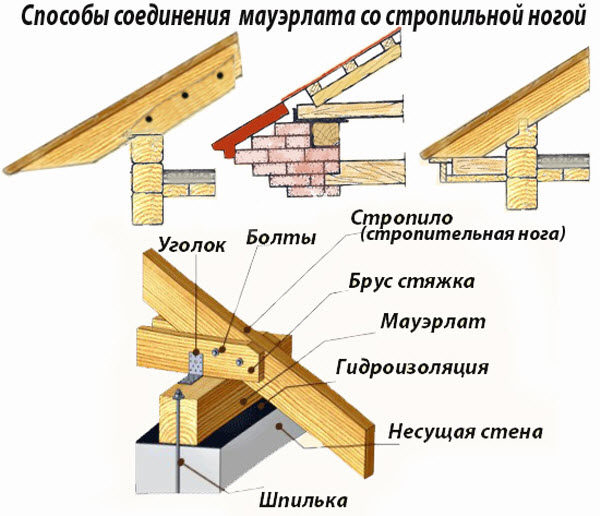

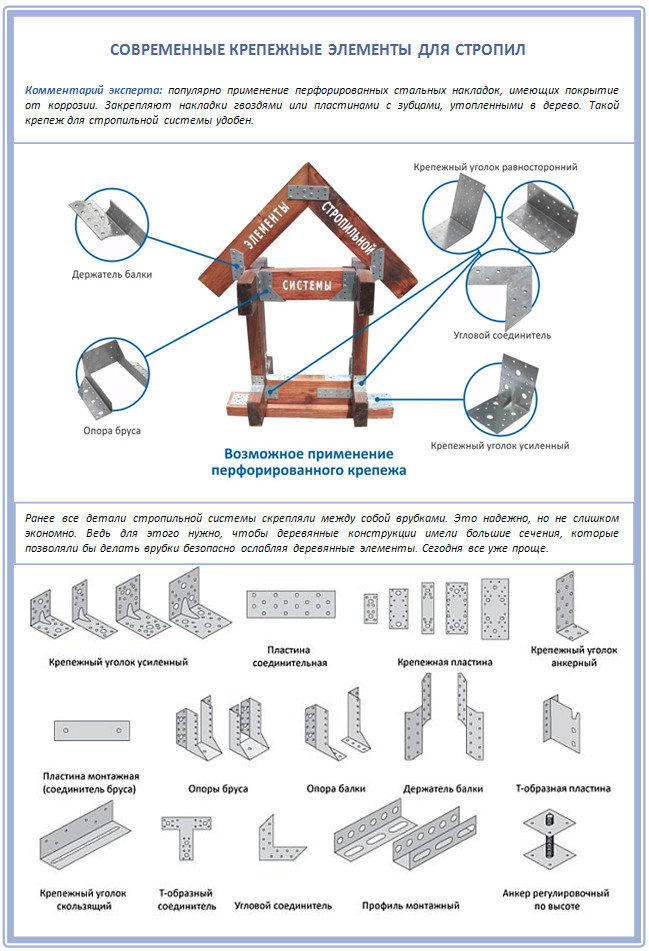

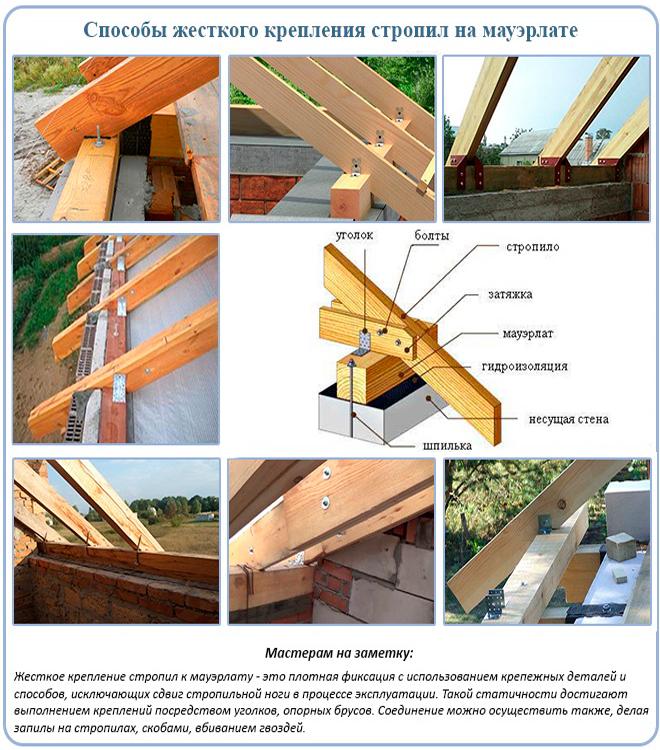

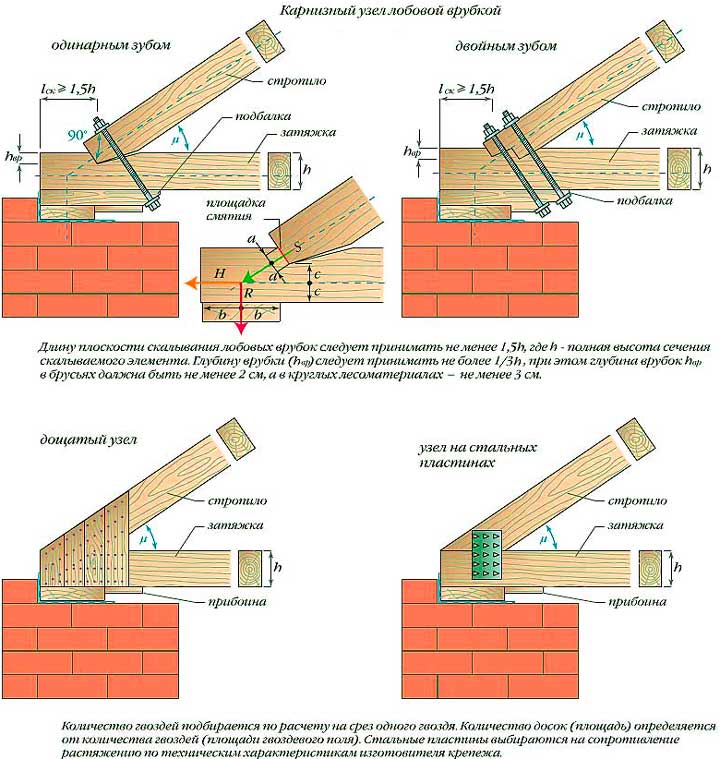

Крепление стропильных балок к мауэрлатным брусьям

После того как мауэрлат надежно закреплен, можно приступать к привязке стропильных балок. В них желательно сделать специальные запилы, которые не дадут разъехаться конструкции.

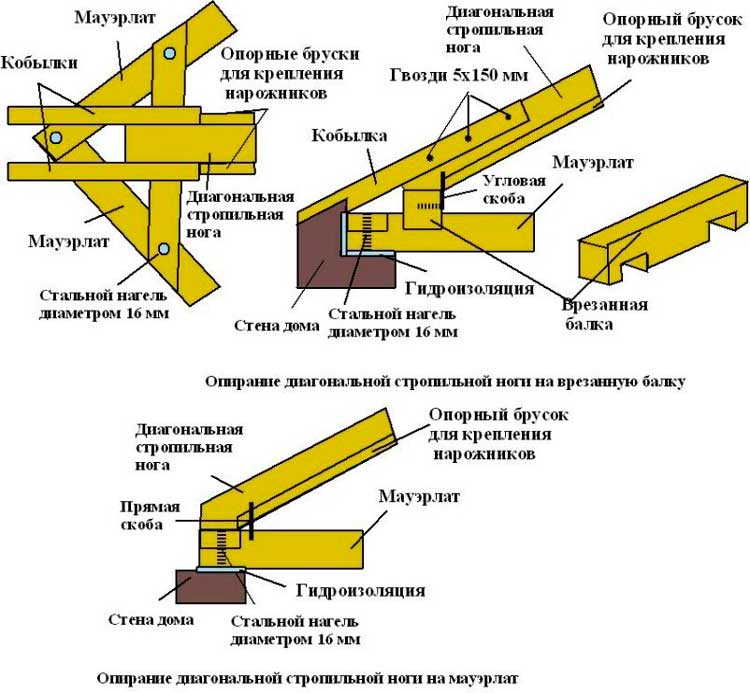

На схеме – стропильная система

Стропила необходимо скреплять двумя гвоздями, забитыми наискосок в мауэрлат через балку. Затем усиленные уголки крепятся на болты, либо гвозди, или саморезы по дереву – 80 мм.

Как один из более дешевых способов связывания конструкции кровли и более надежный, проверенный годами, является скрепление стропильной системы при помощи скоб. Скобы изготавливаются из проволоки диаметром 8-10 мм. Концы выгибают под нужным углом при помощи тисков либо двух кусков трубы. Такое соединение помогает кровле «играть», не вызывая разрывов и трещин в дереве при усыхании.

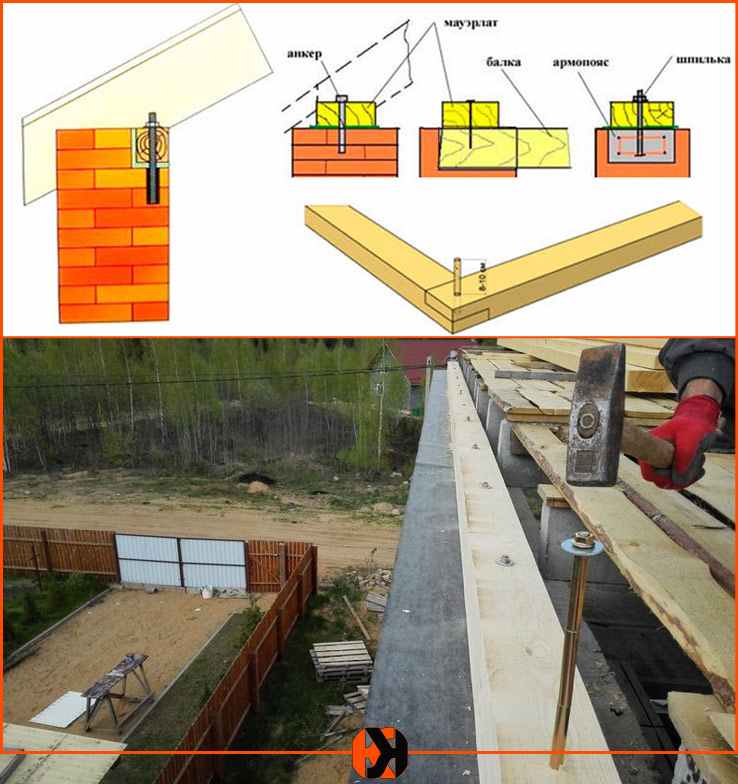

Способов крепления к стене

1. Крепление стальной проволокой

Этот способ достаточно прост. За два-три ряда до полной укладки стены закладывают стальную проволоку сечением 4-6 мм. Расстояние между уложенными кусками проволоки должно соответствовать количеству стропил.

Концы ее выпускаются с внутренней стороны стены и снаружи. Они должны иметь длину, достаточную для последующего крепления бруса. После окончательной укладки стены кирпичом и ее полного высыхания, концы проволоки продеваются через подготовленные отверстия в деревянном брусе и скручиваются, крепко прижимая мауэрлат к стене.

2. Крепление при помощи скоб

В этом случае, так же как и в предыдущем, процесс крепления начинается за два- три ряда до окончания кирпичной кладки. На одинаковом расстоянии укладываются деревянные бруски. Мауэрлат крепится к ним скобами.

3. Крепление с использованием армопояса.

Этот способ применяется, как правило, при строительстве зданий из ячеистого блока (газосиликата, пеноблока и т. д.). Какой-либо другой вид крепления здесь не подойдет ввиду мягкости материала.

По периметру строения заливается армирующий пояс – в процессе заливки в бетонном растворе устанавливаются анкера диаметром 12-14 мм. В брусе просверливаются соответственно расположению анкеров отверстия.

Для точного месторасположения отверстий можно воспользоваться идеально ровной доской. Ее накладывают на анкера, и таким образом производится разметка. Затем доску нужно приложить к нижней части бруса мауэрлата и высверлить на нем отверстия. Подготовив мауэрлат, его насаживают на анкера и прижимают шайбами.

4. Крепление с помощью арматуры или шпилек

За три ряда кладки монтируются строительные шпильки или обыкновенная арматура. Ее высота должна превышать высоту мауэрлата на 30 мм. Затем они пропускаются через просверленные в брусе отверстия и закрепляются гайками при помощи сварки.

Разметку отверстий можно произвести достаточно простым способом. На острие арматуры положить балку и ударить по ней тяжелым предметом. По отметинам, которые в результате останутся на брусе, просверлить отверстия.

5. Анкерное крепление

В этом случае для мауэрлата используется не брус, а доска 50х150 мм. На стены укладывается ряд таких досок, они крепятся к стене с помощью анкеров, длина которых должна быть не меньше 20 см. Следующий ряд прибивается к предыдущему обыкновенными гвоздями, длиной 10 см.

Последний способ обладает некоторыми преимуществами. Основное из них в том, что поднять доски на высоту кровли проще ввиду их легкого веса. Кроме того, укладка стен и монтаж кровли предполагает участие разных людей, поэтому укладку проволоки, анкеров или брусков строители самого дома могут пропустить.

Технологии монтажа мауэрлата

В зависимости от типа несущих стен, установка мауэрлата может производиться по-разному. В частности, существуют свои технологии при креплении бруса к кирпичной стене или к стенам из блоков газобетона. Можно выделить 4 основных способа монтажа мауэрлата.

1. Скрепление с помощью скоб с брусками, вмонтированными в конструкцию стены. То есть, если это кирпичная кладка, то за 3-4 ряда до верха стены в ряды кирпичей вмуровываются прочные брусья, на которые в дальнейшем и закрепляется мауэрлат.

2. Крепление на железные шпильки или арматуру. Технология схожа с предыдущей, только вместо брусков в кладке закрепляется металлическая шпилька, на конце которой есть резьба, далее шпиль проводят через мауэрлат и притягивают брус гайкой.

3 . Обвязка бруса. Для этого в кладку из блоков или кирпичей вставляется прочная проволока, ее концы спускаются с обеих сторон стены, а основание находится на 3-4 ряду от верха стены. Концы проволоки должны быть такой длины, чтобы их хватило на обвязку мауэрлата.

4. Шпильки в армопоясе под мауэрлат. Такой метод отлично подходит для стен из ячеистых блоков. То есть на последнем ряде блоков делается заливка железобетонной смеси, в которую вмуровываются шпильки с резьбой. Рекомендуется выдерживать шаг в 1-2 м. Далее под шпильки делаются отверстия в брусе и мауэрлат притягивается к стене с помощью гаек.

В независимости от того, какая технология была выбрана, важно придерживаться определенных правил, производя монтаж мауэрлата. В частности:

• следует делать зазор от внешней стороны стены не менее 5 см;
• балка укладывается по внутреннему краю стен;
• следует соблюдать ровность укладки, так как от этого зависит прочность кровли;
• должна быть обязательно проведена гидроизоляция мауэрлата, для этой цели можно использовать рубемаст, еврорубероид или аналогичный материал, в который оборачивается брус, а также обмазку жидкой резиной. Однако, не желательно применять классический картонный рубероид, так как это недолговечное изделие;
• рекомендуется использовать брус с квадратным сечением, так как работать с ним проще, чем с бревном;
• необходимо произвести процедуру утепления мауэрлата изнутри, сделать это можно опилками, керамзитом, эковатой, пенопластом либо монтажной пеной;
• Обустройство и утепление снаружи производиться тем же способом, что и теплоизоляция стен строения;
• при соединении брусьев мауэрлата следует делать запилы в полбревна в местах стыковки и прочно закреплять два элемента между собой.

Придерживаясь несложных правил и выполняя технологию монтажа по инструкции, можно легко установить мауэрлат своими руками

При этом важно позаботиться о максимально надежном соединении бруса со стенами, а также прочно закрепить стропильную систему. Довольно часто можно слышать вопрос, нужен ли мауэрлат и какое значение он играет в строительстве дома? И хоть многие мастера устанавливают крыши без подобного элемента, все же как показывает практика, матица способна обеспечить наиболее прочное крепление кровли, а также жесткость и надежность всей несущей конструкции

Видео по теме:

Установка тепло- и гидроизоляции

Согласно экспертному мнению, крыша является основной причиной теплопотерь внутри жилых помещений. Если не позаботится о теплоизоляции при укладке мауэрлата, расходы на отопление в зимний период заметно возрастут.

В качестве утеплителя для подстропильной балки можно использовать:

• древесные опилки, смешанные с известью, чтобы отпугивать насекомых-вредителей и грызунов;
• керамзит;
• эковату;
• монтажную пену;
• пенопластовые плиты.

Деревянные элементы не допускается укладывать на голые стены. Если это правило не соблюдается, балки со временем сыреют, на поверхности появляется плесень. Для качественной гидроизоляции можно уложить поверх стены слой рубероида, сложенного в два слоя. В качестве альтернативы можно использовать полиэтиленовую плёнку, но этот материал отличается невысокой степенью прочности на разрыв.

Если заказывать укладку мауэрлата специалистам, цена работы составит 400–800 рублей за погонный метр в зависимости от региона. Однако технология монтажа подстропильной балки не выглядит сложной, поэтому решить эту задачу можно своими силами.

Кол-во блоков: 21 | Общее кол-во символов: 23178Количество использованных доноров: 8Информация по каждому донору:

1. -mauyerlata-k-kirpichnoy-sten: использовано 2 блоков из 6, кол-во символов 3253 (14%)
2. : использовано 4 блоков из 11, кол-во символов 3502 (15%)
3. : использовано 2 блоков из 5, кол-во символов 3482 (15%)
4. : использовано 4 блоков из 7, кол-во символов 4161 (18%)
5. : использовано 2 блоков из 5, кол-во символов 1943 (8%)
6. : использовано 1 блоков из 5, кол-во символов 1651 (7%)
7. : использовано 2 блоков из 4, кол-во символов 3274 (14%)
8. : использовано 2 блоков из 4, кол-во символов 1912 (8%)

Устройство мауэрлата: его размеры и материал

Рисунок 1. Варианты устройства маурлата

Используется мауэрлат для крыши

не только при двускатных кровлях, его применяют также при односкатных и плоских вариантах. В зависимости от конструкции крыши, для его устройства и крепления мауэрлата используют брус с размерным сечением от 100×100мм.

Существует негласное правило – сечение бруса равно 1/3 толщины стены, на которую он будет опираться.

Брус должен иметь влажность не более 20%, желательно с предварительной пропиткой антисептиком для того, чтобы убрать вероятность появления насекомых в древесине. Укладывается мауэрлат только на те стены, на которые будет опираться стропильная система, то есть: если конструкция крыши предусматривает лишь стандартный двускатный вариант с фронтонами, то мауэрлат монтируется только на продольные стены, перпендикулярно фронтонам, если тип крыши четырехскатный – по всему периметру.

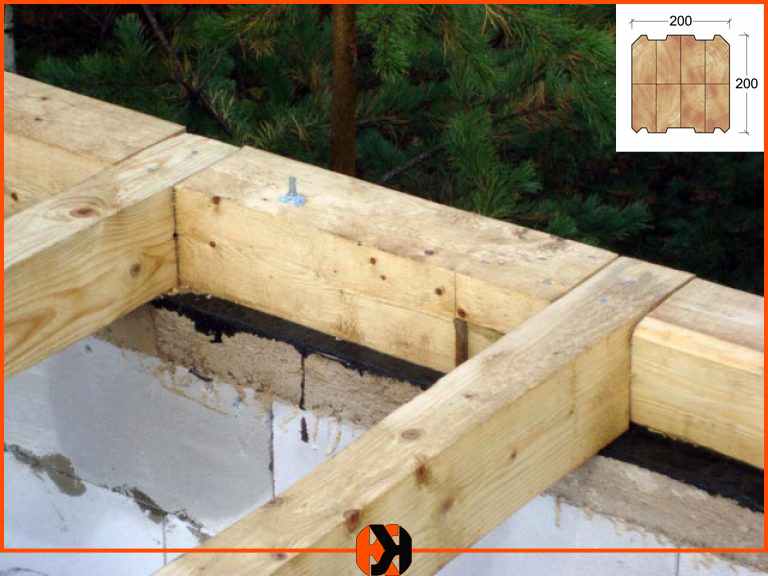

Рисунок 2. Варианты стыковки (соединения) стыковка брусов маурлата

В случае разницы размеров мауэрлата и стены – устройство мауэрлата происходит так, что его куски стыкуются с максимальной длиной каждой части. То есть при стандартном размере пиломатериалов – 6м, а длине стены 7м, использовать 2 бруса длиной в 3,5м, но никак не 6м и 1 м. В местах соединения брусков мауэрлата производят запил на половину сечения балки. Место соединения мауэрлата прибивается гвоздями длиной 150мм в количестве не менее 6 штук, и фиксируют в кладку.

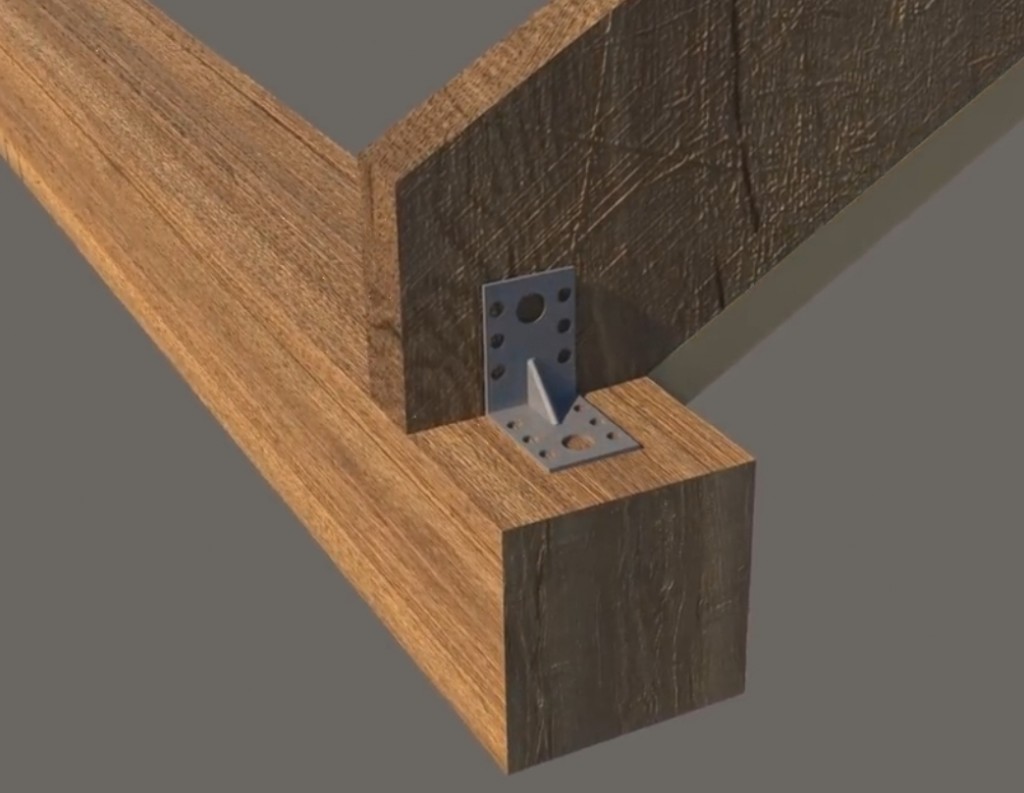

При стыковке балки в углах производят такой же запил с забивкой в оба бруса скобы с арматуры диаметром не меньше 10мм.

Забить скобу необходимо так, чтобы она являлась гипотенузой равнобедренного прямоугольного треугольника.

Располагают мауэрлат ближе к внутреннему краю (отступ – не меньше 5см от края), или по центральной оси стены. Это производится для дальнейшего удобства монтажа кровельной системы и надежной фиксации самой балки в толще кладки.

Особенности монтажа стропильной системы деревянного дома

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Строим армопояс на стандартном газобетоне

Данный способ обустройства армирующего пояса под мауэрлат используется для небольших зданий, в один-два этажа высотой и длиной стен до 5 м. Стандартно ширина блоков для таких построек не превышает 250 мм. Для того, чтобы упростить процесс обустройства армопояса, производители стенового газобетона выпускают блоки U- конфигурации с пустотным желобом внутри. Такие конструкции применяются для изготовления целого спектра различных вспомогательных и усиливающих деталей и перемычек из газобетона.
