Изготовление фермы: показатели и расчеты

При изготовлении фермы основными показателями расчетов проектных документов являются высота и пролет конструкции. Для объектов промышленного строительства существую свои стандартные данные, которые широко используются при изготовлении конструкции фермы. Они предполагают изготовление изделия длиной от 24 до 42 метров. Для сельского хозяйства (зернохранилища, склады, ангары) применяются отдельные данные, которые имеют диапазон от 18 до 21 метра.

Для изготовления ферм требуются высококачественные материалы, которые способны выдерживать значительные нагрузки и эксплуатироваться длительный период времени. Помимо этого, только современное технологическое оборудование позволяет производить прочные и надежные изделия. Квалифицированный персонал профессионально справляется с поставленными задачами и способен изготовить фермы различной сложности. Это возможно в рамках единого производства на заводе металлоконструкций, где и происходит изготовление ферм различных форм и конфигураций.

Сфера применения ферм достаточно широка и разнообразна, но основное назначение — это использование систем в строительном секторе. Здесь преобладают стропильные строительные системы, исполнение в виде треугольника. Следует отметить, что ферма в такой форме — это самая надежная и прочная конструкция по геометрическому соотношению. К тому же фермы такой формы и вида самые экономные и дешевые изделия из всех существующих систем.

При изготовлении ферм используется различный металлопрокат:

• круглый;
• прямоугольный;
• уголковый.

Для каждого отдельного элемента, применяется свое конструктивное исполнение.

Виды конструкций

Фермы из древесины ранее использовали в строительстве при возведении мостов. Но дерево восприимчиво к воздействию атмосферных осадков, и его повреждают насекомые, невзирая на многочисленные пропитки. На сегодняшний день активное использование деревянных ферм продолжается только для формирования основания крыши. В некоторых случаях индивидуальной жилой застройки применяют фермы из дерева в качестве перекрытий между этажами.

Классификация по назначению:

1. С наслонными стропилами. Это распорные конструкции, которые имеют незначительные параметры. Применяют для формирования перекрытий длинной не более 18 метров.
2. С висячими стропилами. Это система, которая состоит из нескольких стропил и соединяющих узлов. Ферму такого вида можно выполнять в различных вариантах, даже с асимметрией. Этот вид предпочтительнее для формирования основания для крыши. При большой длине этой фермы требуется установка дополнительных распорок, чтобы усилить конструкцию.

Конструкции различаются не только типом стропил, но и по своей форме. Отличия заключаются в очертаниях поясов. Что такое ферма в строительстве — это пространственная конструкция, которая служит основанием для закрепления вспомогательных элементов.

Классификация по форме:

1. Параллельные пояса. Применяют для формирования перекрытий между этажами. Однако конструкцию можно использовать на крышах с малым углом ската.
2. Треугольные. Используется в небольших индивидуальных домах. Каркас выполняют из нескольких треугольников, которые соединяют при помощи нескольких деревянных брусков.
3. Прямоугольные. Используют на крышах с небольшим уклоном.
4. Существуют варианты соединений с трапециевидным очертанием, а также искривлённым верхним поясом. Широкое распространение они не получили по причине сложности изготовления.

Форма элементов обусловлена запасом прочности, который формируется исходя из длины крыши. Для короткой крыши достаточно простой треугольной конструкции. Длинную же ферму требуется оснащать дополнительными элементами или выбирать более сложный вариант — например, трапециевидный. Часто приходится импровизировать в процессе изготовления из-за несимметричных крыш.

Типы деревянных стропильных ферм на МЗП:

	1. ЧЕРДАЧНЫЕ ДЕРЕВЯННЫЕ СТРОПИЛЬНЫЕ ФЕРМЫ Деревянные стропильные фермы на МЗП чердачного типа имеют множество подтипов. Они могут быть односкатные, двускатные, а также полуфермы для вальмовых и шатровых крыш. Все они имеют нижний пояс. Мы изготавливаем данный тип деревянных стропильных ферм таким образом, что нижний пояс одновременно является потолком для нижнего этажа и полом для чердачного помещения. Это позволяет существенно сэкономить при строительстве объекта. Наши деревянные чердачные стропильные фермы на МЗП монтируются на деревянный мауэрлат и не нуждаются в закладных. Деревянная обвязка (мауэрлат) крепится к армированному поясу или к стенам обычными шпильками. Максимальный пролёт данного конструктива составляет 24 метра при условии, что внутри объекта будут дополнительные опорные точки и 18 метров без них. ЗАКАЗАТЬ ЧЕРДАЧНЫЕ ФЕРМЫ
2. РАМНЫЕ ДЕРЕВЯННЫЕ СТРОПИЛЬНЫЕ ФЕРМЫ Рамные фермы представляют собой готовую деревянную конструкцию состоящую из опорной и стропильной частей и устанавливаются сразу на фундамент. Такой конструктив упрощает и ускоряет монтаж, т.к. не требует отдельного монтажа опорной части, а состоит из готовых рам на МЗП. Конструкции данного типа не имеют нижнего пояса стропильных ферм, это означает, что по центру объекта будет максимальная высота относительно опорной части. Рамный тип конструкций позволяет достичь шага рам в 2,5 метра, это упрощает размещение больших оконных и дверных блоков между рамами. Максимальный пролёт данного конструктива составляет 18 метров, в опорных точках внутри объекта не нуждается. ЗАКАЗАТЬ РАМНЫЕ ФЕРМЫ
	3. МАНСАРДНЫЕ ДЕРЕВЯННЫЕ СТРОПИЛЬНЫЕ ФЕРМЫ Мансардные деревянные стропильные фермы на МЗП образуют полноценный этаж, как жилого, так и нежилого типа. Обычно такая конструкция устанавливается на опорную часть нижнего этажа, которая состоит из кирпича или бетона. Также как и стропильные деревянные фермы чердачного типа, мансардные фермы имеют множество подтипов, которые могут формировать крыши различных типов, например, вальмовую, четырёхскатную, щипцовую, двускатную и т.д. Максимальный пролёт данного конструктива составляет 24 метра при условии, что внутри объекта будут дополнительные опорные точки и 18 метров без них. ЗАКАЗАТЬ МАНСАРДНЫЕ ФЕРМЫ
4. АРОЧНЫЕ ДЕРЕВЯННЫЕ СТРОПИЛЬНЫЕ ФЕРМЫ Деревянные стропильные фермы арочного типа на МЗП могут быть полностью без нижнего пояса, их обычно называют фермы-ножницы. Но могут быть и с поднятым нижним поясом, максимально расположенным к коньку, такие фермы называют А-образные. Стропильные фермы данного типа обычно используют при строительстве зданий и сооружений, имеющих основание из металла, кирпича или железобетона. Например, имеется объект со старой крышей и его решили перепланировать под склад, в который должен заезжать грузовой автомобиль, но стены объекта имеют высоту три метра. В этом случае идеально подходят деревянные стропильные фермы арочного типа на МЗП, при помощи которых становится возможным достигнуть высотной отметки в центре объекта до 7-8 метров. Максимальный пролёт данного конструктива составляет 24 метра при условии, что внутри объекта будут дополнительные опорные точки и 18 метра без них. ЗАКАЗАТЬ АРОЧНЫЕ ФЕРМЫ

Для расчета индивидуальных стропильных ферм пришлите проект нам на e-mail: [email protected] или воспользуйтесь формой «обратной связи » ниже, либо WhatsApp:

ОТПРАВИТЬ ПРОЕКТ НА РАСЧЕТ

WhatsApp

Разновидности металлических ферм

Изготовление этих устойчивых металлоконструкций активно используется при возведении промышленных зданий, частных домов, торговых комплексов, выставочных павильонов, спортивных сооружений, складских комплексов, многоэтажных зданий и пр. Благодаря им можно перекрыть значительное пространство или пролет.

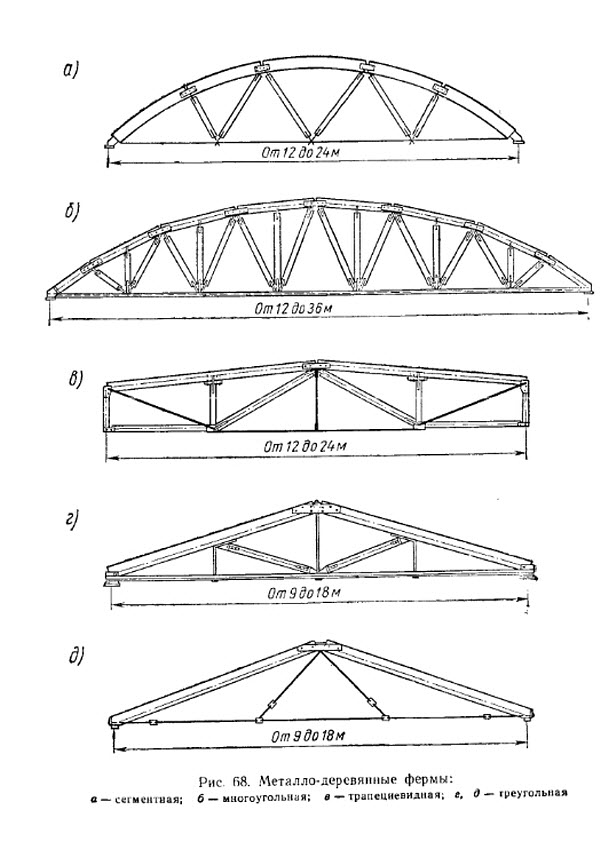

Изготавливают металлические фермы в основном на заводах. Ассортимент продукции достаточно широкий. Ниже приведем основные виды этих металлических конструкций:

• Параллельные – имеют наиболее простую форму. Их изготовление не требует больших затрат, поскольку они создаются из однотипных деталей.
• Классические арочные – в них верхний и нижний пояс дугообразной формы, который имеет ребра жесткости. Отличить между собой разные виды изделий можно по радиусу арки, который может зависеть от дизайна крыши, сложности всей металлоконструкции и внешних ограничений (например, стропильной системы).
• Треугольные односкатные – необходимы для изготовления крыши, имеющей крутые скаты.
• Треугольные двускатные – также используются для создания крыш с крутыми скатами, но их недостатком являются большие отходы после производства.
• Полигональные – идеальны для возведения кровли из тяжелого настила, но требуют высоких профессиональных навыков при монтаже.
• Трапецеидальные – являются аналогом полигональных, но имеют более простое устройство.
• Сегментные – нашли применение при возведении сооружений со светопропускающей кровлей. Они сложны при изготовлении, поскольку при создании дуговых элементов требуется геометрия высокой точности. Зато при правильных расчетах нагрузка равномерно распределяется по всему основанию.

При изготовлении металлической фермы подбирают внутренний рисунок в зависимости от предполагаемого уровня нагрузки и других конструктивных требований. Тип обрешетки может значительно повысить трудоемкость проекта, изменить внешний вид объекта, его вес и существенно увеличить затраты на изготовление изделия.

• Треугольная решетка отличается минимумом узлов, поэтому делать ее экономически выгодно. Ее можно увидеть в параллельной и трапециевидной форме металлоконструкций.
• Шпренгельная решетка используется в объектах, где большая часть нагрузки ложится на верхний пояс, позволяя сохранить необходимое расстояние между прогонами.
• Раскосная ферма пригодится в тех случаях, когда на стойки возлагаются слишком большие нагрузки.
• Крестовая решетка подходит для каркасов, где расчетная нагрузка направлена в две стороны.
• Перекрестная решетка нужна для ферм, которые делают из тавров.
• Полураскосная и ромбическая решетка – ее изготовление практикуют при создании ферм с огромной высотой (как у мостов и мачт). Эти рамы отличаются большой жесткостью из-за наличия двух систем раскосов.

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

Металлические фермы для кровли выпускаются в прямом варианте, односкатном и двускатном. Ребра жесткости не позволяют металлическим фермам деформироваться независимо от ширины пролета.

Изготовление металлических ферм может выполняться по разным схемам в зависимости от количества поясов. Бывают плоские и пространственные фермы. У плоских все узлы и стержни расположены на одном уровне, у пространственных пояса расположены в параллельных плоскостях.

Простая стропильная ферма своими руками — скандинавская технология

Пример деревянной мансардной фермы из семи секций для дома с основанием 7,5 x 7,5 м и шириной фермы 8,5 м

Продолжу разговор о самостоятельном изготовлении стропильных ферм. Вопрос очень эмоционально обсуждается на строительных форумах. Советуют обычно следующее:

1. сделать расчет стропильной ноги.

2. исходя из этого строить ферму, в основе которой будут треугольники — самая прочная конструкция.

3. крепление стыков: фанерные накладки, саморезы, болты, гвозди или перфорированные пластины + саморезы (проще всего — старая, добрая фанера).

4. сделать шаблон фермы, или вернее сказать матрицу, и по ней собрать все фермы.

К примеру, один из участников обсуждения пишет: «Задавшись целью научится рассчитывать фермы, скачал студенческую методичку и… освоил за пару дней. Если соединяем на податливые соединения(гвозди, болты и т.п) , то расчет сложнее, а сборка проще.

Но еще раз скажу- сам расчет стержней и узлов не таит смертельных сложностей. Что касается сопромата и т.п, то все данные по сосне и др. распространенной древесине есть в изобилии, а, чтобы не углубляться в статику, то нагрузку прикладываем равномерно, и от этого базового расчета моделируем в разные стороны.

Однако и это перебор, мне кажется. Берем с запасом и все ок.»

Сборка деревянной фермы по месту строительства

Даю подробное описание сборки деревянной фермы по месту строительства. Оно опирается на техническое руководство №, разработанное норвежским научно-исследовательским институтом SINTEF Byggforsk.

В руководстве подробно рассказано о выборе сечения элементов простых треугольных ферм, а также об их последующей сборки по месту строительства.

Заметьте, более сложные деревянные фермы должны рассчитывать и собирать в заводских условиях (подробно об этом рассказывается в техническом руководстве №, но мы вопросов заводской сборки касаться не будем).

За основу данного описания взята аннотация и подиллюстрационные переводы, выполненные конструктором домов и крыш по скандинавской технологии Владиславом Воротынцевым ( @) и опубликованные на Forumhouse.

Пролёт, угол кровли и расположение несущей стены

Общий принцип: нижний пояс самодельных деревянных ферм, рассчитанных на пролёт более 4,2 м, обязательно должен посередине опираться на несущую стену.

Монтаж самодельных деревянных ферм. Ключевые принципы:

1. Стыки нижнего пояса должны в середине пролёта опираться на несущие стены.

2. Верхний и нижний пояса ферм находятся в одной плоскости.

3. Стальные перфорированные пластины обязательно располагаются с двух сторон.

4. Нижний пояс фермы присоединяется к верхнему внакладку.

5.Деревянные накладки допускается прибивать только с одной стороны.

6. При соединении болтами используются стопорные шайбы с наружными зубьями, зажимаемые между соединяемыми деталями. Также используются подкладные шайбы.

Основные параметры самодельных деревянных ферм

1. Верхний пояс самодельной деревянной треугольной фермы.

2. Нижний пояс.

3. Пролёт.

4. Свес.

5. Угол кровли.

6.Обвязка несущей стены должна доходить вплоть до внешнего края стыка верхнего и нижнего поясов фермы.

7. Свес кровли не должен превышать 500 мм.

Соединение верхнего и нижнего поясов ферм при помощи стальных перфорированных пластин и гвоздей

1. Для самодельных деревянных ферм в данном случае с двух сторон применяют пластины: 100х240х1,5мм, если пролёт 4,2м

При этом расчётная снеговая нагрузка должна быть < 4,5 кН/кв.м

2. Область пластины, которую разрешается использовать для забивания гвоздей.

3. Минимальное расстояние от торца деревянного элемента должно быть >60мм.

4. Минимальное расстояние от кромки деревянного элемента должно быть >28мм.

5. В данном случае нужно использовать рифлёные гвозди 4,0х40 мм равномерно распределяя их по пластине, соблюдая минимальные отступы. См. п. 3 и 4. Кол-во гвоздей на соединение выбирается по таблице 31.

Соединение верхнего и нижнего поясов ферм при помощи болта и двух односторонних стопорных шайб с наружными зубьями, зажимаемых между соединяемыми деталями, а также с использованием подкладных шайб

1. Стопорные шайбы с наружными зубьями — 2 шт. Диаметр стопорных шайб выбирается по таблице 31.

2. Болт, 20 мм. Минимальные расстояния от торца и кромок деревянных элементов см. в таблице 42.

3. Подкладная шайба, 60х60х5 мм.

Соединение верхних поясов ферм в коньке при помощи стальных перфорированных пластин и гвоздей

1. С двух сторон применяют стальные перфорированные пластины 80х140х1,5 мм.

2. С каждой стороны по внешнему краю пластины забивают по 2 рифлёных гвоздя 4,0х40 мм.

3. Область пластины, которую разрешается использовать для забивания гвоздей.

4. Минимальное расстояние от торца деревянного элемента должно быть >40мм.

5. Минимальное расстояние от кромки деревянного элемента должно быть >28мм.

Соединение верхних поясов ферм в коньке при помощи накладок из досок или фанеры

1. Накладка 148х300 мм из доски толщиной >30 мм или из фанеры толщиной >15 мм.

2. Область пластины, которую разрешается использовать для забивания гвоздей.

3. Гвозди 3,5х90 мм, 8 шт. с каждой стороны.

Стык нижнего пояса самодельной деревянной фермы всегда должен располагаться над опорой. Если нет опоры, то разрывы в нижнем поясе недопустимы, а макс. длина нижнего пояса должна быть

Изготовление своими руками

Чтобы правильно изготовить, необходимо обратить особое внимание на разметку стропил. Все без исключения детали будущей кровельной конструкции изготавливаются на земле, для удобства формирования фермы целесообразно использовать специальные козлы.

Стропильные фермы рекомендуется предварительно собирать «наживую». Это правило в первую очередь касается торцевых ферм. Готовая конструкция должна устанавливаться параллельно устанавливаемой стене и иметь строго вертикальное положение. Правильность сборки и установки проверяется временным креплением и натягиванием шнура от нижнего угла каждой фермы к вершине противоположной конструкции.

Как составить проект

Перед началом самостоятельной сборки фермы из спаренных уголков, одиночных или трубы следует определиться:

• с конфигурацией крыши;
• углом наклона скатов.

Количество скатов фермы из металла может быть разным. С использованием таких конструкций допускается возводить в том числе и многощипцовые сложные крыши. Однако в частных хозяйствах чаще всего при постройке малых архитектурных форм монтируют все же одно- или двухскатные фермы. Такие конструкции просты в сборке и при этом отличаются надежностью.

Угол наклона скатов кровли с металлической фермой определяют в зависимости от ветровой и снеговой нагрузки и некоторых других факторов. Самостоятельно рассчитать этот параметр для стальных стропильных систем по всем правилам, в отличие от деревянных, без специальных знаний сложно. Поэтому в большинстве случаев владельцы загородных участков просто находят типовую формулу фермы той или иной конструкции. Далее в нее подставляются нужные показатели.

ПРИЛОЖЕНИЕ

Обязательное

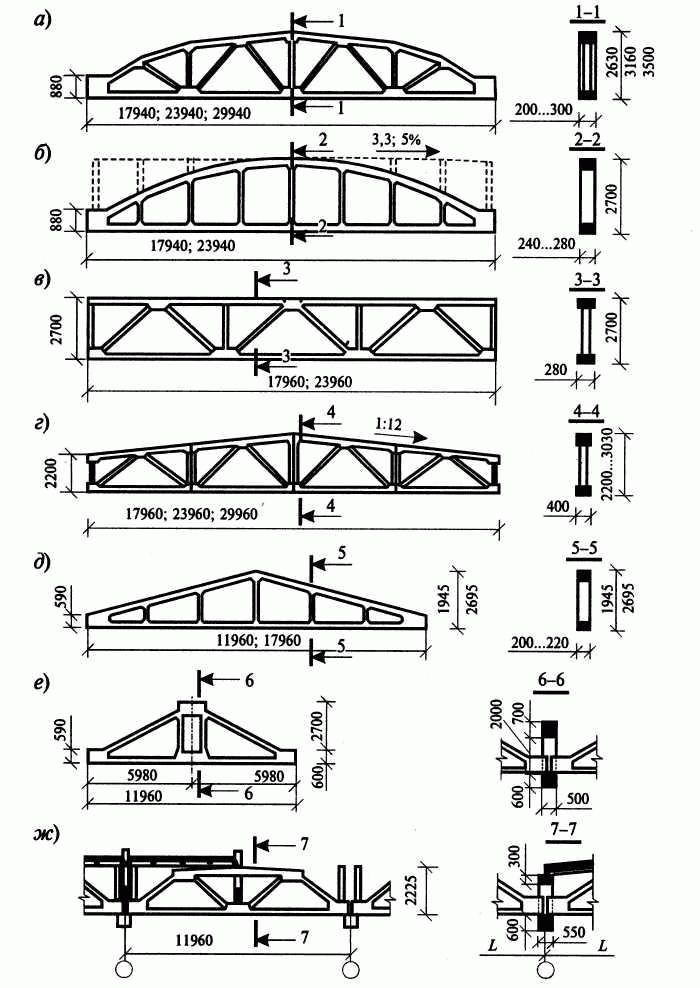

ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ ФЕРМ

Форма и основные размеры ферм приведены:

типа ФС -на черт. 2, 3 и в табл. 2, 3;

типа ФБС -на черт. 4, 6, 7, 9 и в табл. 4, 5;

типа ФБМ -на черт. 5, 6, 8, 9 и в табл. 4, 5;

типа ФТ -на черт. 10 -14;

типа ФПС -на черт. 15 -17;

типа ФПМ -на черт. 18 -20;

типа ФПН -на черт. 18 -20;

типа ФП -на черт. 21.

Фермы типоразмеров

(серия )

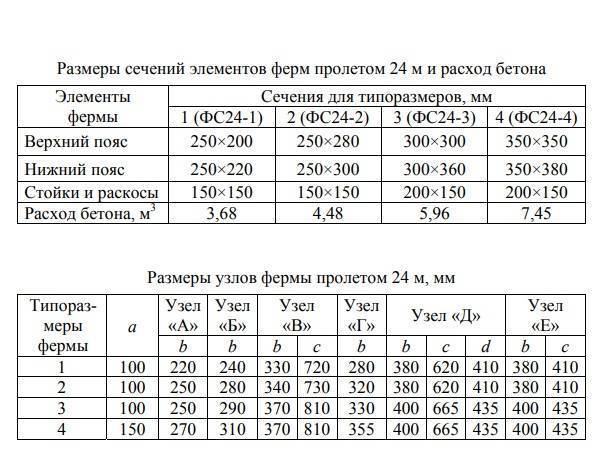

Таблица 2

Типоразмер фермы	Размеры, мм
	H	b
1ФС18 2ФС18 3ФС18 4ФС18	2630 2640 2725 2735	200 250 250 300	180 180 250 250	180 200 300 320	120 120 150 150

Черт. 2

Фермы типоразмеров

(серия )

Таблица 3

Типоразмер фермы	Размеры, мм
	H
1ФС24 2ФС24 3ФС24 4ФС24	3160 3240 3280 3315	250 250 300 350	200 280 300 350	220 300 360 380	150 150 200 200

Черт. 3

Фермы типоразмеров

(серия )

Черт. 4

Фермы типоразмеров

(серия )

Черт. 5

Таблица 4

Типоразмер фермы	Размеры, мм
	b
1ФБС18 1ФБМ18	240	200	220
2ФБС18 2ФБМ18	240	250	280
3ФБС18 3ФБМ18	280	250	280
4ФБС18 4ФБМ18	280	300	340

Поперечные сечения элементов ферм

типоразмеров ,

Черт. 6

Фермы типоразмеров

(серия )

Черт. 7

Фермы типоразмеров

(серия )

Черт. 8

Таблица 5

Типоразмер фермы	Размеры, мм
	b
1ФБС24 1ФБМ24	240	200	220	250	300
2ФБС24 2ФБМ24	240	250	280	250	300
3ФБС24 3ФБМ24	240	300	340	250	300
4ФБС24 4ФБМ24	280	300	340	300	300
5ФБС24 5ФБМ24	280	420	460	350	350

Поперечные сечения элементов ферм

типоразмеров ,

Черт. 9

Ферма типоразмера ФТ6

(серия )

Черт. 10

Ферма типоразмера ФТ9

(серия )

Черт. 11

Ферма типоразмера ФТ12

(серия )

Черт. 12

Ферма типоразмера 1ФТ18

(серия )

Черт. 13

Ферма типоразмера 2ФТ18

(серия )

Черт. 14

Ферма типоразмера 1ФПС12

(серия ПК-01-110/81)

Черт. 15

Ферма типоразмера 2ФПС12

(серия ПК-01-110/81)

Черт. 16

Поперечные сечения элементов ферм

типоразмеров 1ФПС12, 2ФПС12

Черт. 17

Фермы типоразмеров 1ФПМ12, 1ФПН12

(серия )

Черт. 18

Фермы типоразмеров 2ФПМ12, 2ФПН12

(серия )

Черт. 19

Поперечные сечения элементов ферм

типоразмеров 1ФПМ12, 2ФПМ12,

1ФПН12, 2ФПН12

Черт. 20

Ферма типоразмера ФП12

(серия )

Черт. 21

Текст документа сверен по:

официальное издание

Госстрой СССР — М.: Издательство

стандартов, 1989

Висячие и наслонные стропила

Висячие стропила опираются только на внешние стены постройка и не имеют промежуточной опоры. На стропильные ноги данной конструкции воздействует нагрузка на сжатие и изгиб. Внешним стенам дома передается распирающее усилие.

Для его уменьшения стропильные ноги соединяют металлической или деревянной затяжкой. Затяжка может находиться у основания стропил либо на определенном расстоянии от него.

Затяжка, расположенная у основания стропил выполняет роль балки перекрытия. Это нередко используется для возведения мансардных крыш. При увеличение высоты монтажа затяжки необходимо применять более толстый и прочный материал, а также усиливать его фиксацию к стропилам.

Наслонные стропила используют реже. Их применяют для зданий, имеющих среднюю несущую стену либо промежуточные опоры (колонны). Крайние концы наслонных , зафиксированный на внешних стенах, а средние — на располагающуюся внутри опору. Данные стропила испытывают только нагрузки на изгиб.

Преимущество этой конструкции состоит в том, что она более дешевая и легкая, ведь для ее постройки следует меньше материалов. Архитектура здания зачастую допускает сочетание двух типов стропильных ферм. Наслонные стропила применяют в части постройки с промежуточными опорами, а висячие стропила — там, где нет подобных опор.

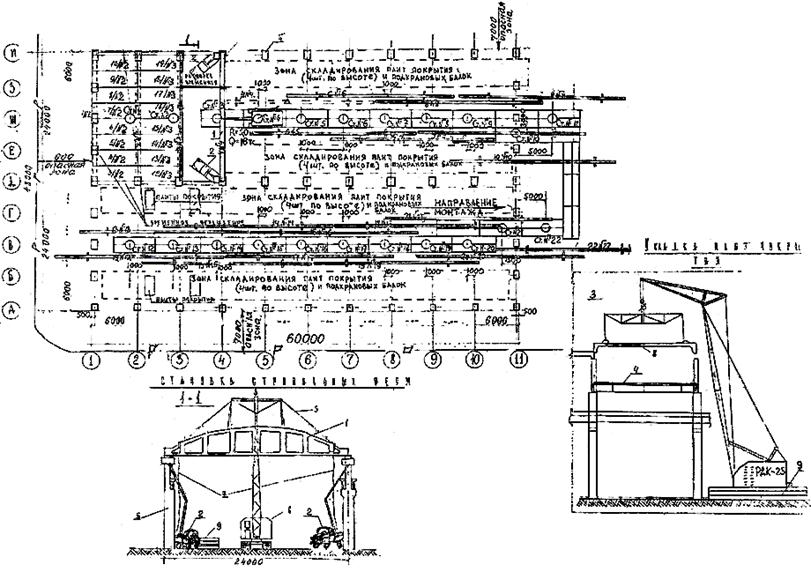

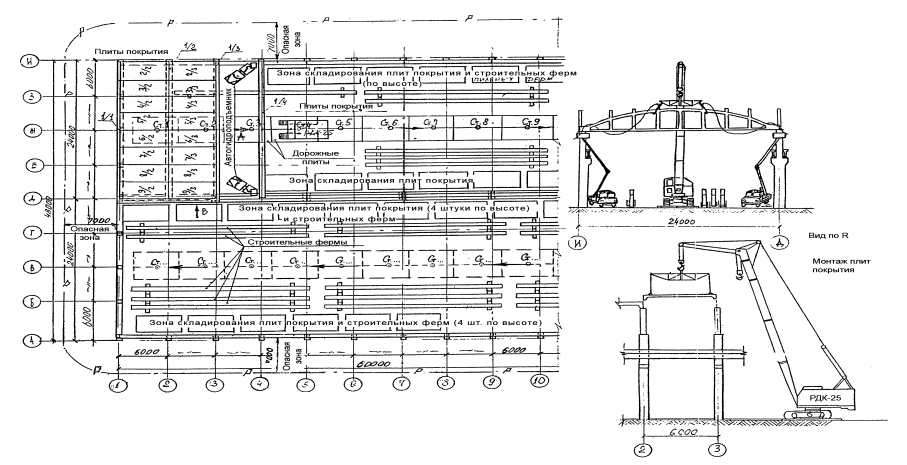

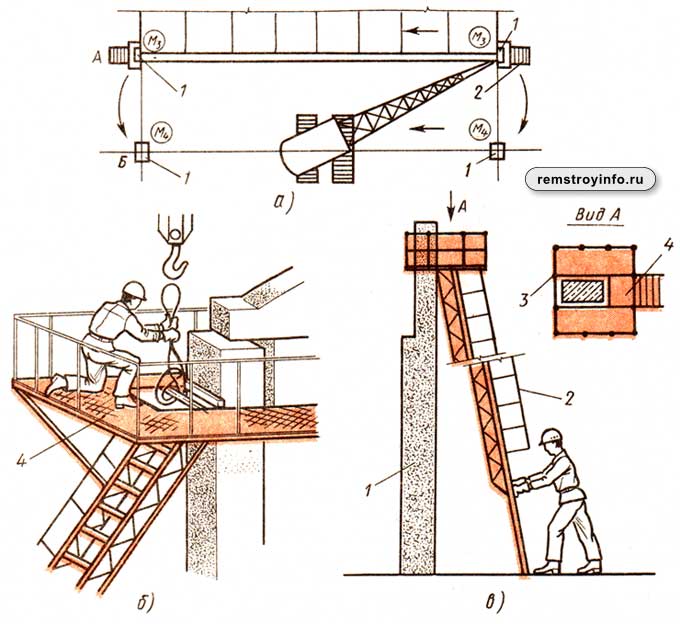

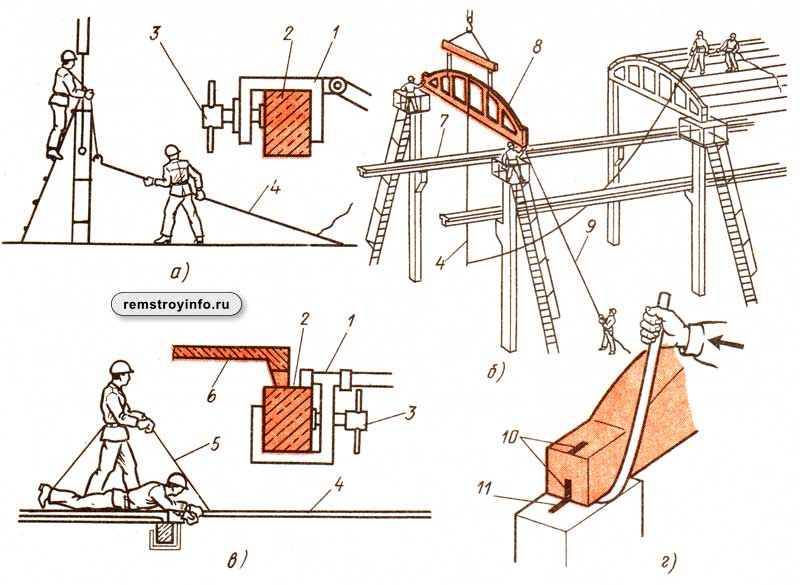

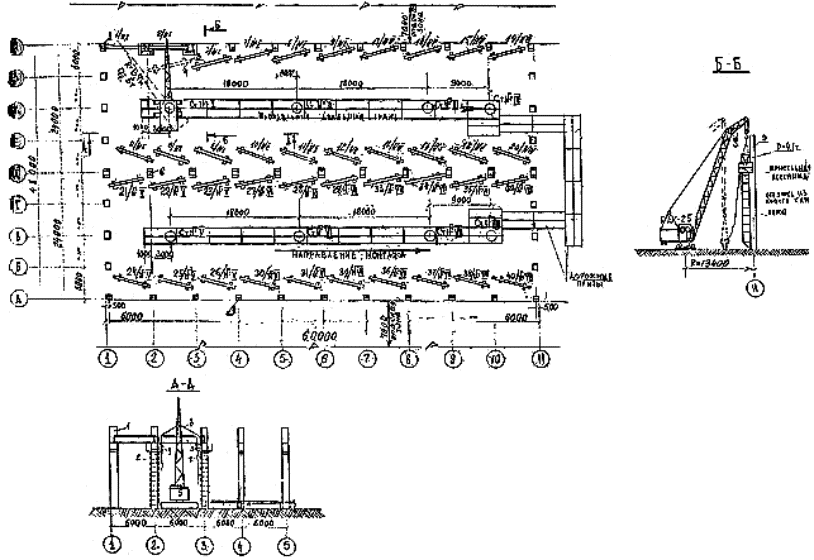

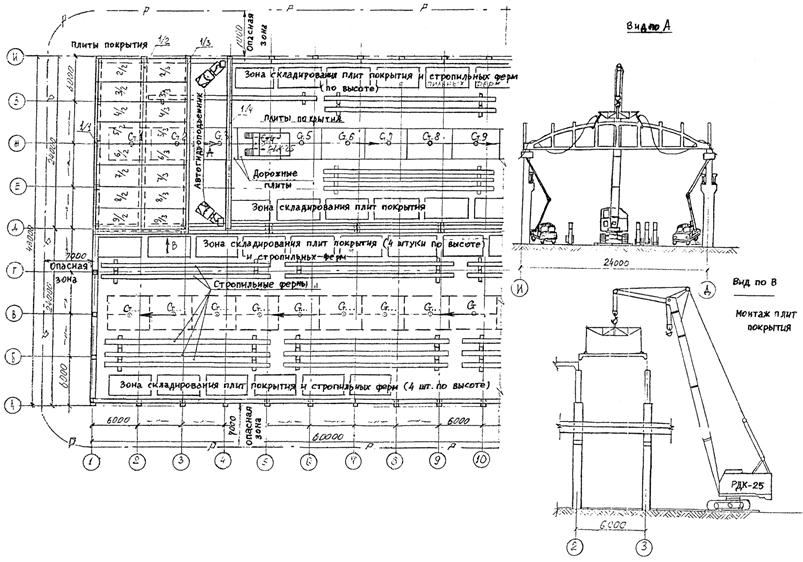

Процесс изготовления ферм

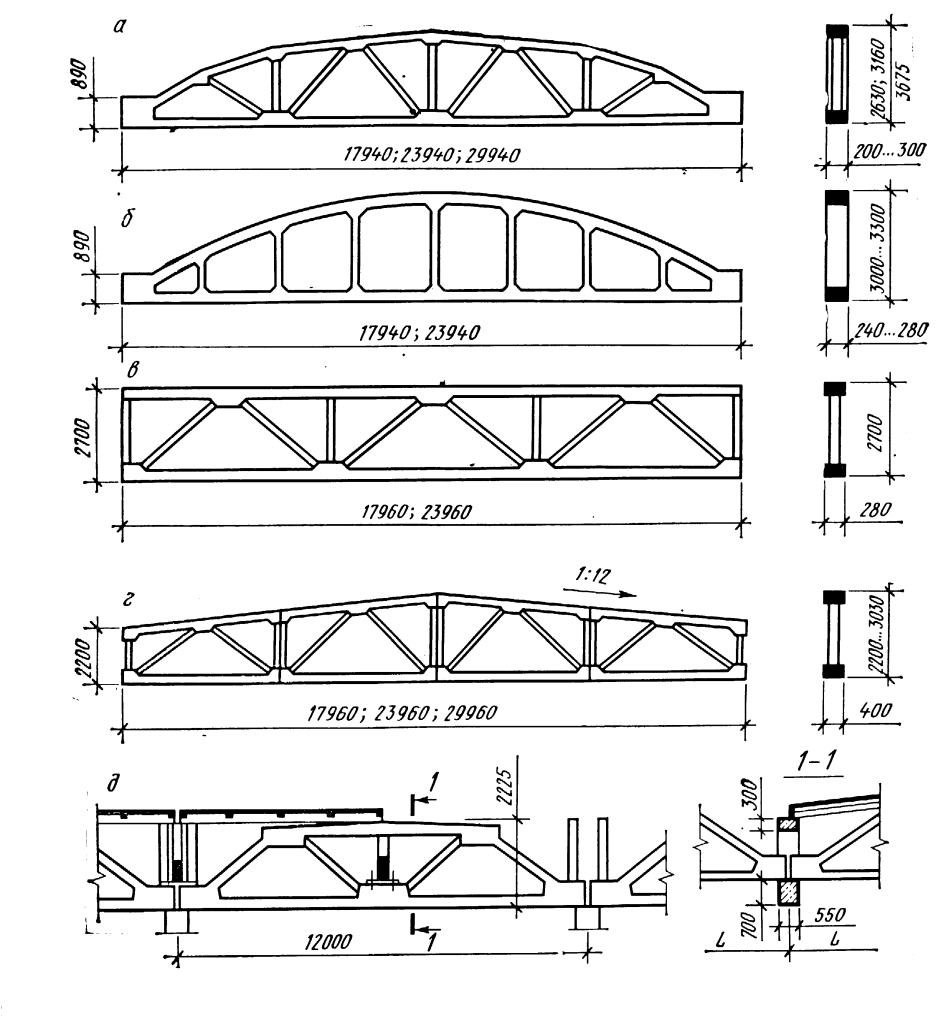

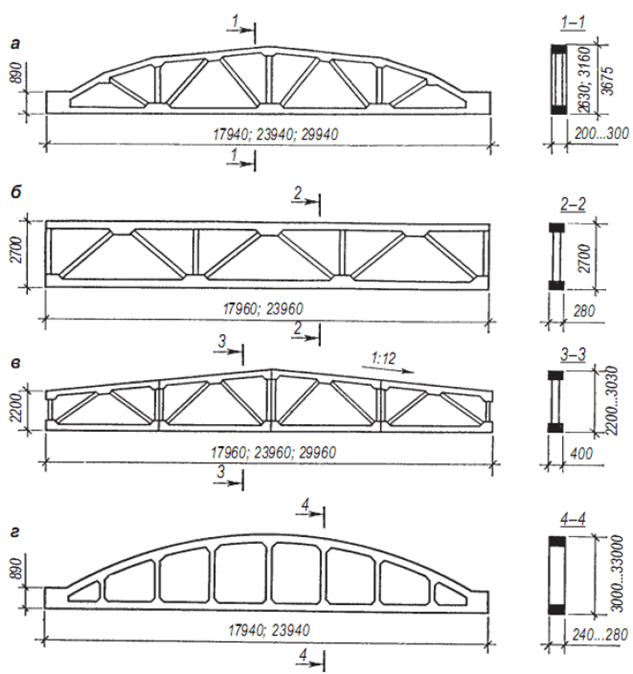

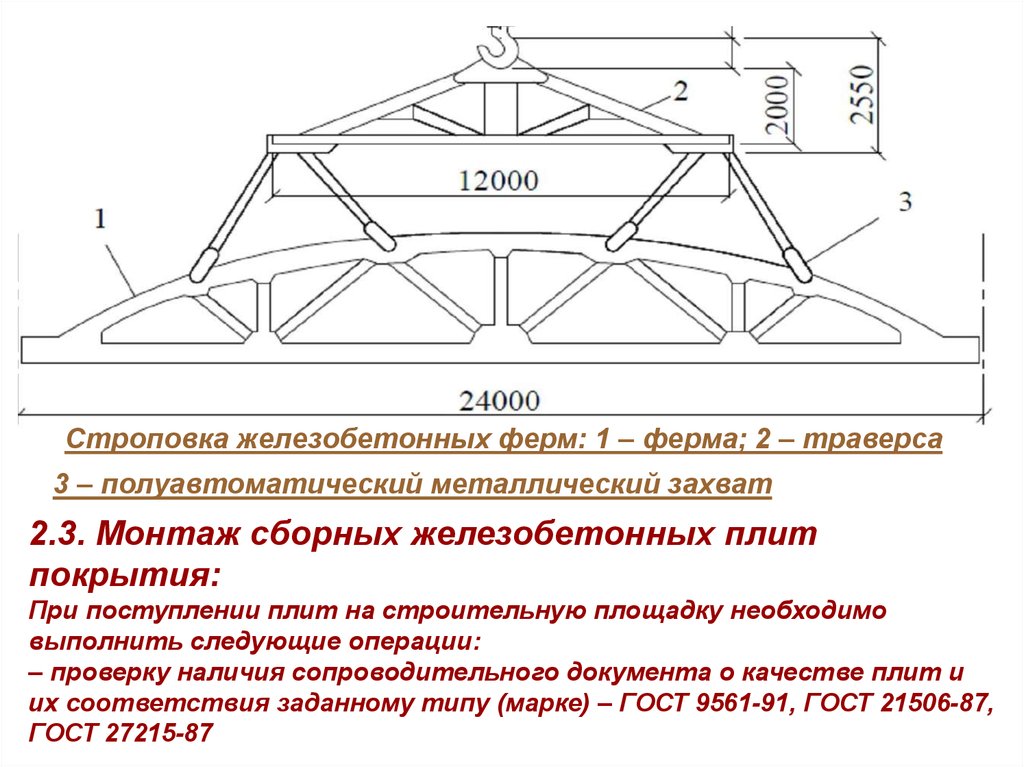

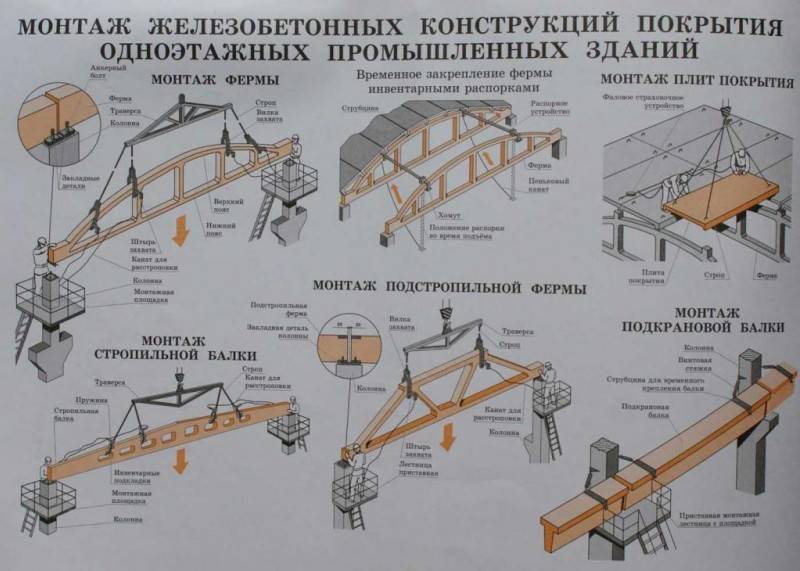

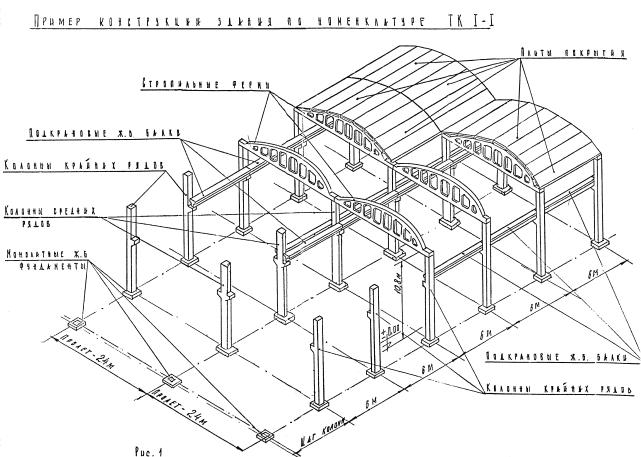

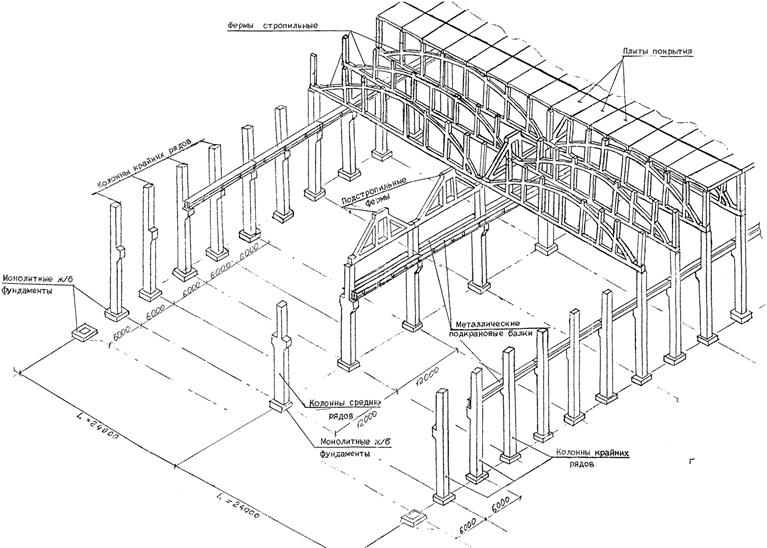

Классификация железобетонных ферм

Классификация по форме конструкции:

• сегментная арочная (раскосная);
• арочная (безраскосная);
• полигональная.

Характеристики, которые следует учитывать при изготовлении ферм:

• прочность и плотность бетона для смеси;
• реакция на низкие температуры;
• используемая сталь, ее марка;
• реакция на коррозию.

Вам не встретить таких конструкций в частных домах по нескольким причинам. Во-первых, подобные конструкции нереально установить самостоятельно, без профессиональной помощи. Во-вторых, кровля очень много весит.

Расчет фермы из уголков арочной

В таких конструкциях необходимую длину металлоизделий для нижнего пояса определяют с использованием такой формулы:

• mh=пи×R×a×180, где mh — длина уголка, пи=, R-радиус окружности, а-угол между радиусами окружности, проведенными к крайним точкам нижнего пояса.

Если длина пролета в малой архитектурной форме составляет менее 6 метров, вместо сложной фермы допускается использовать просто одинарную или двойную балку, согнутую под выбранным радиусом. В этом случае для сборки опорной конструкции кровли обычно применяется не уголок, а профильная труба.

По окончании расчетов при составлении проекта кровли полагается делать чертеж с указанием размеров всех элементов, углов их наклона и пр. По такой схеме в дальнейшем и производится сборка фермы из парных уголков или более простых конструкций.

Изготовление и соединение элементов

• Сборка. Собирают их поэтапно из деталей на прихватках.

• Связку поясов производят, используя один или два спаренных уголка:

• верхние пояса изготавливают из неравнобоких двух уголков, имеющих тавровое сечение, стыковку проводят по меньшим сторонам;
• для нижних поясов используют, соответственно, равнобокие уголки.

• Если элемент большой длины, применяют соединительные и накладные пластины. В случае нагрузок, образованных в границах ее панелей, используются парные швеллеры.
• Угол установки раскосов – 45°, а стоек – 90°. Для их изготовления применяют равнобокие уголки, скрепляя элементы посредством пластин. Уголки в сечении либо крестообразное, либо тавровые.
• Полностью сварные системы изготавливают с использованием тавр.

• Сварка. Когда сборка на прихватках закончена вручную или полуавтоматическим способом выполняют сварочные работы, после чего каждый шов зачищают.
• Окраска. В на завершающем этапе сверлят отверстия и покрывают ее антикоррозийными составами.

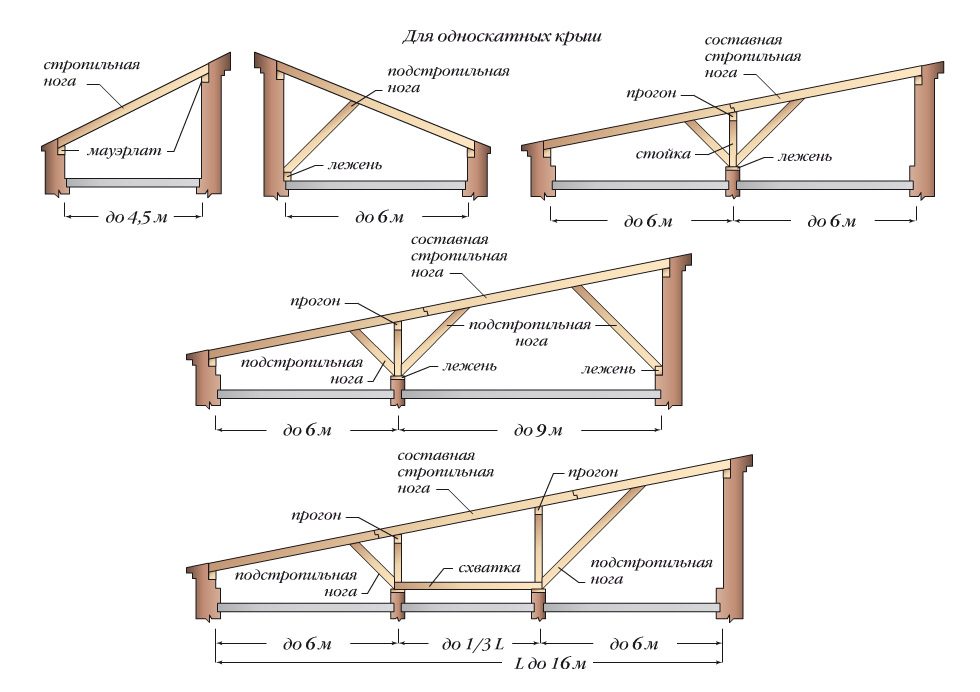

Стропильные фермы для односкатной кровли

Порядок проведения работ при установке фермы на односкатную кровлю следующий:

• рассчитывается величина перепада несущих стен по формуле H = Ш х tg L, где H – это искомый результат, Ш – расстояние между противоположными стенами, а tg L – тангенс угла, под которым возводится кровля;
• в зависимости от того, какие бывают стропила из дерева и какие необходимы, производится их заготовка и обработка специальными пропитками (читайте: «Деревянные стропила — виды и особенности «);
• далее выполняется монтаж мауэрлата, толщина которого должна соответствовать толщине опорных стен. Эту балку необходимо жестко закрепить и качественно гидроизолировать, соблюдая строго горизонтальное расположение;
• затем на мауэрлате делают разметку, согласно которой будет произведена установка стропильных ног и вырезают для них выемки;
• в ряде случаев при сборке конструкции производится сращивание стропил по длине (читайте: «Стропила для крыши: проектировка «);
• готовые фермы укладывают таким способом, чтобы они выступали за поверхность балки для опоры на 30 сантиметров, закрепляют их с использованием болтов и скоб;
• потом производится монтаж подпор и выполняется обрешетка. Подпоры необходимы, когда длина стропильных ног превышает 4,5 метра. Сверху стропил для обрешетки набивают планки. Часто для создания стропильной фермы необходима стыковка стропил по длине – ее осуществляют на участке, где изгибающий момент минимален.

Выполнять работы на крыше самостоятельно надо исключительно в простых случаях, таких как, к примеру, строительство крыши гаража, бани или хозяйственных построек, а также когда производится замена стропил крыши, во всех других случаях работу следует доверить профессионалам. Интересная статья: «Тесовые крыши — устройство «.

Источники: _krovlya/konstrukcii_uzlov_derevyannyh_stropilnyh_ferm_, , -sistema/
