Как правильно рассчитать фундамент под дом

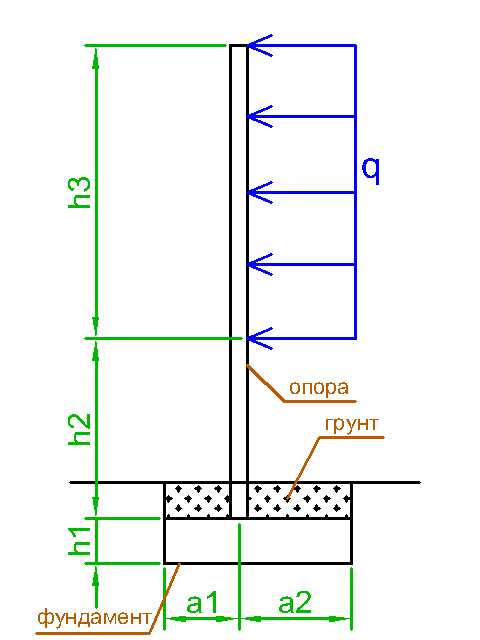

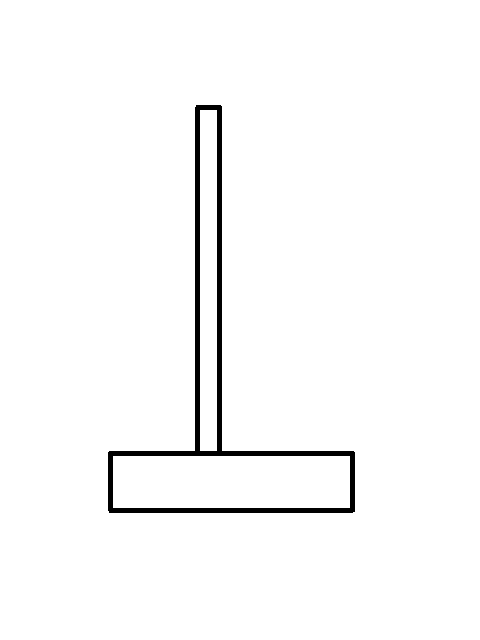

4-Решение задач на опрокидывание

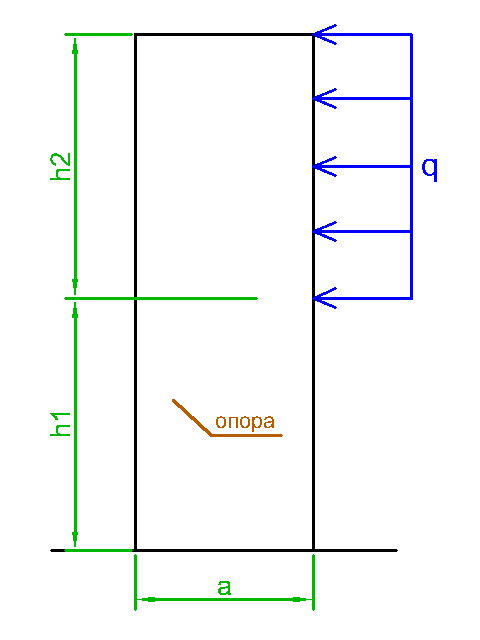

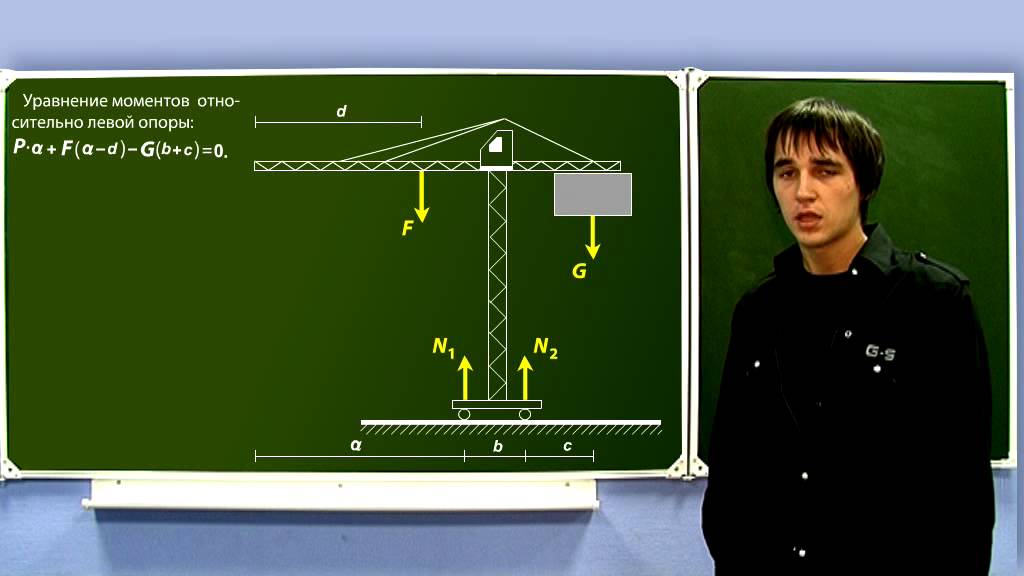

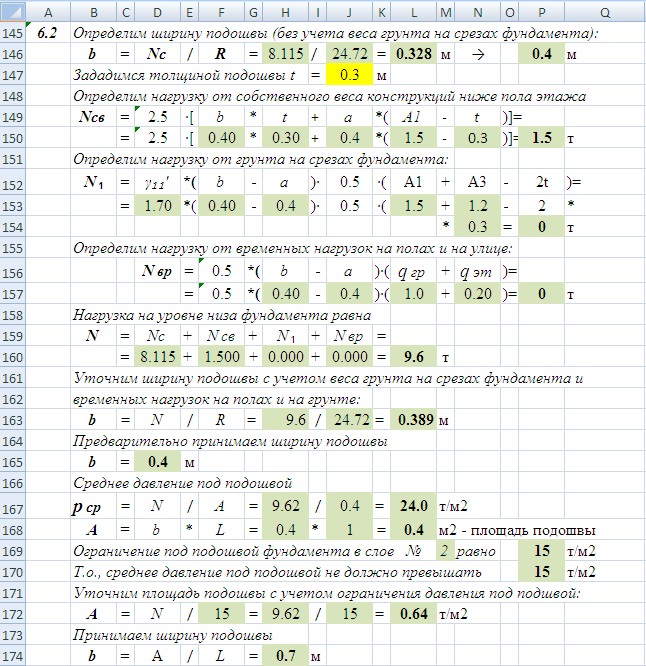

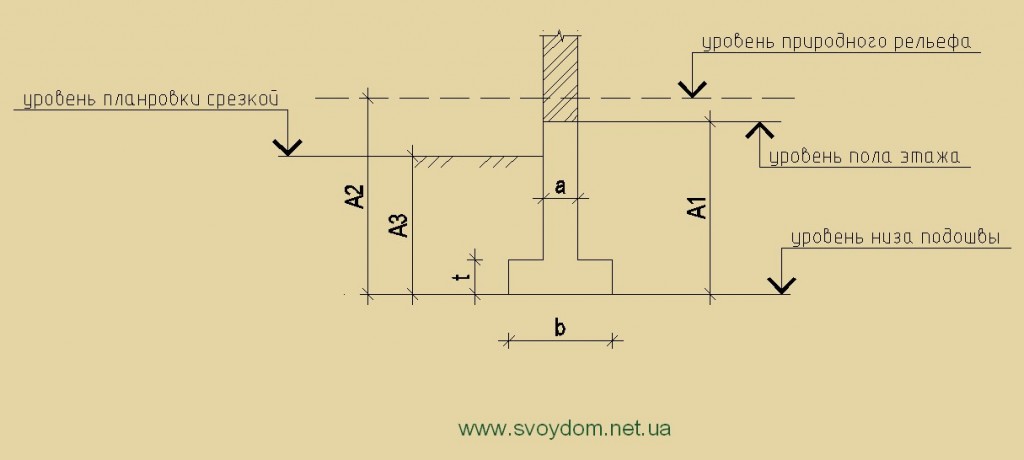

При решении задач на опрокидывание рассматривается та предельное положение, в котором тело находится в состоянии неустойчивого равновесия, т. е. когда оно готово перейти из состояния покоя в движение. Всякое незначительное изменение элементов конструкции или сил, действующих на эту конструкцию, ведет к опрокидыванию (вращению) конструкции вокруг некоторой оси, называемой осью опрокидывания, перпендикулярной плоскости чертежа. Условием равновесия такого тела (конструкции) является равенство нулю суммы моментов относительно точки пересечения оси опрокидывания с плоскостью чертежа всех заданных (активных) сил, действующих на тело: Расчет на опрокидывание онлайн Как сделать расчет фундамента на опрокидывание — МастерСам Расчет на опрокидывание онлайн Расчет на опрокидывание фундамента Расчет ленточного фундамента под наружную стену в доме без подвала

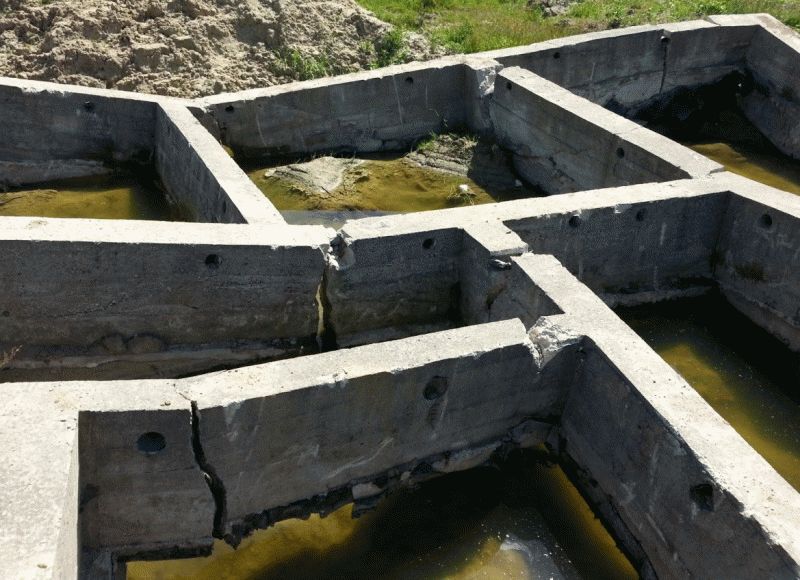

Разновидность нагрузок

Конструкция фундамента находится под влиянием постоянных и временных нагрузок, значение которых зависит от многих факторов: климатического района застройки, видов грунтов основания, строительных материалов для основных конструкций стен, крыши, перекрытий.

Постоянные нагрузки

К постоянным видам нагрузок относятся:

• Собственный вес конструкций здания.
• Расчетные показатели давления грунтов на боковую поверхность ленточного фундамента.
• Давление от грунтовых вод.

При выполнении расчетов усилия от постоянного веса считаются самым серьезным видом нагрузки.

Временная нагрузка

Конструкция здания может подвергаться периодическим временным нагрузкам, таким как:

• Снеговая, показатель которой зависит от толщины снежного покрова в каждом конкретном регионе.
• Ветровая, определяемая по таблице усредненных показателей розы ветров в данной местности.
• Сейсмическая (для районов с повышенной сейсмичностью).
• От веса мебели в помещениях и перемещения людей.

Показатели временных нагрузок можно найти в ДБН 2006 «Нагрузки и воздействия» в разделе 6 по таблице 6.2.

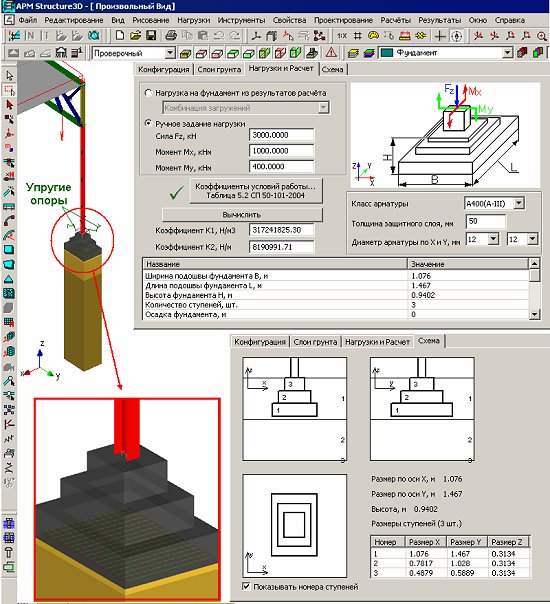

Расчет нагрузки на фундамент

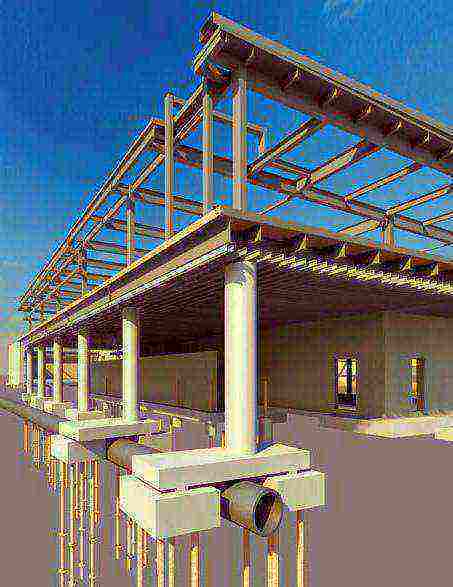

В строительстве достаточно часто применяется фундамент на забивных сваях, представляющих железобетонные столбы квадратного сечения с заостренным концом длиной от 3 до 25 метров, которые способны выдерживать большой вес, независимо от типа почвы. Сечение варьирует от 150 до 500 мм. Главным показателем прочности конструкции является несущая способность каждой сваи. От этого находим необходимое их количество, частоту установки.

Правильно вычисленная нагрузка на фундамент позволяет:

• рационально использовать участок;
• исключить проседание грунта, деформацию строения;
• использовать различные материалы для возведения объекта.

Проводя расчет нагрузки на фундамент необходимо учитывать способность грунта на площадке выдерживать воздействующий на него вес. Рассчитываются следующие критерии:

• общая нагрузка;
• несущая способность сваи.

На конструкцию действует вес всех элементов здания от основания до кровли, а также грунт, находящийся над подошвой. Это является постоянной нагрузкой. Также действует временная в виде природных явлений и осадков и имеющихся в здании мебели, оборудования, находящихся людей.

Нагрузка на фундамент в зависимости от материалов

В расчете нагрузок используются усредненные данные удельного веса материалов. Умножая эти величины на объем, получаем необходимый результат.

Стены (в кг/м2)

• кирпичные (1.5 кирпича) 30-50
• рубленые, из бруса 70-100
• ж/б панель 15 см 300-350
• панели каркасные 15 см 30-50

Перекрытия ( в кг/м2)

• чердачные в зависимости от плотности утеплителя 70-200
• цокольные 100-300
• междуэтажные 500

Кровля (в кг/м2)

• шиферная 20-30
• кровельное железо 40-50
• черепичная 65-80
• рубероид на изоляционном слое 3-5

Чтобы определить массу здания, объем стен, перегородок, перекрытий, цокольного этажа, площадь крыши, умножается на удельный вес. Приплюсовываем дополнительные воздействия.

Формулы для расчета нагрузки на фундамент

Для определения воздействия осадков, других явлений используется СНИП. Это касается и определения полезной, куда входит вес мебели, оборудования, находящихся в здании людей. Для жилых домов берется средняя величина 150 кг/м2. Для промышленных, производственных объектов существуют соответствующие разделы СНИП.

При вычислении следует применять коэффициент запаса 1.2.

Используется следующая формула:

P=Pl Pf где P – суммарная нагрузка Pl – от строения Pf – фундамента.

Затем следует рассчитать нагрузку самого фундамента, что является произведением объема и удельной плотности Vф x Q. Vф = SxH (умножаем площадь фундаментной конструкции на его высоту).

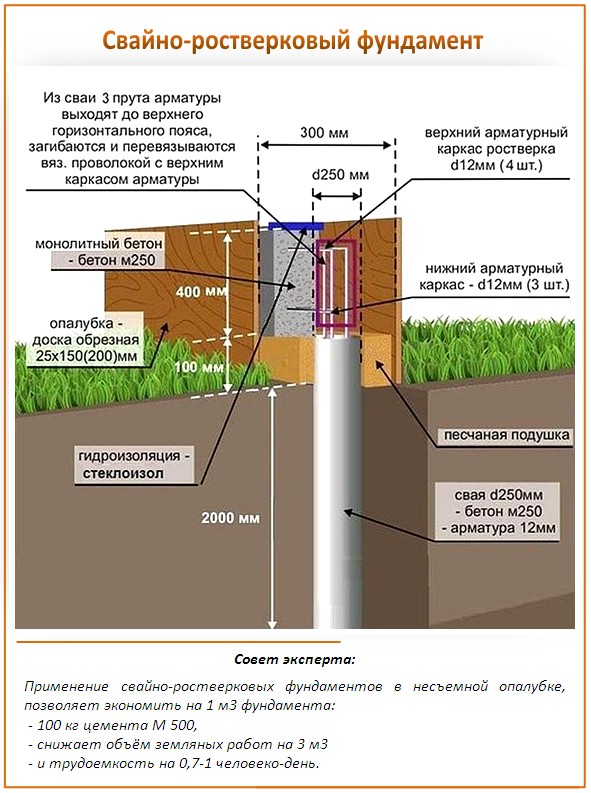

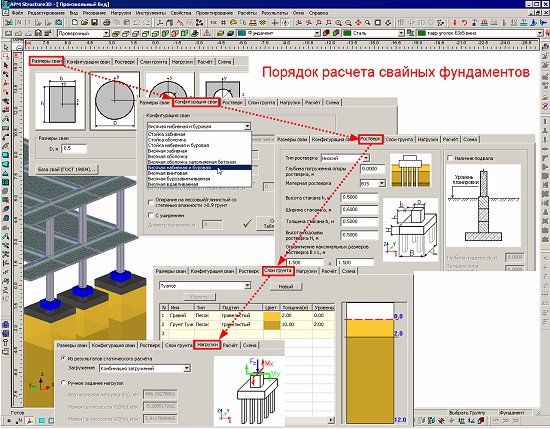

Расчет свайной конструкции следует начинать с подсчета общей массы дома исходя из материалов, планируемых для строительства. Подсчитав ее, к ней следует добавить 30% запаса. Зная, что железобетонная свая длиной 4 метра способна выдержать нагрузку в 40 тонн, можно рассчитать, сколько их нужно для строительства дома, согласно имеющимся данным.

Несущую способность сваи находим по формуле 0.7 КФ х (Нс х По х Пс х 0.8 Кус х Нсг х Тсг), где:

Кф – однородность почвы Не , Нет – коэффициенты нижнего и бокового сопротивления грунта По – площадь опоры Пе – периметр сваи Куе – условия работы (к) Тсг – высота грунта

Обязательно учитывается плотность грунта по результатам геодезических исследований. Более простой способ заключается в выкапывании шурфа глубиной 50 сантиметров. Следует выбрать наиболее низкий участок площадки. Насколько слои плотные, определяется визуально.

При достаточно плотной породе применяются сваи длиной 2,5 метра. Если она не плотная, шурф углубляется, достигается плотный слой, по фактической глубине подбирается длина сваи. Согласно полученным результатам, выявляются их несущие характеристики. По расчетным данным можно определить необходимое их количество и параметры.

Правильный подбор основания гарантирует устойчивость строения, исключает деформацию конструкций, так как в противном случае возможно проедание здания и разрушение отдельных конструкций. Особенно это важно, если имеются перепады высот.

В этих случаях подобранная согласно плотности грунта свая подойдет для высоких участков, на заниженные потребуются более длинные, соответствующие разности высот. Данная величина определяется при помощи нивелира. Целесообразно для этой работы привлекать специализированные организации. Также учитываются глубина промерзания грунта и места пролегания грунтовых вод.

Что подразумевают под расчетной способностью грунтов?

Данные о несущей способности различных типов грунта для расчета фундамента Несущую способность грунтов оценивают в комплексном порядке при расчете фундаментов и сооружений. Главная цель такого расчета – это обеспечить прочность, устойчивость грунтов под подошвой фундамента, не допустить сдвиг здания по подошве в любую сторону.

Нарушение правильного состояния здания может привести не только к накоплению осадок, но впоследствии к нарушению конструкции самого основания. На фундамент также влияют вертикальные, горизонтальные нагрузки со стороны почвы и самого здания, поэтому грунт может просто не справиться с такой массой. Именно по этой причине особое внимание уделяют расчетам несущей способности оснований фундаментов, чтобы максимально определить допустимую зону нагрузки и защитить грунт от полного разрушения.

Расчет нагрузок на основание и фундамент резервуара

10.2.1. Реактивные усилия, передаваемые с корпуса на основание и фундамент резервуара, определяются в зависимости от конструктивных, технологических, климатических, сейсмических нагрузок и их сочетаний, приведенных в таблице П.4.6 Приложения П.4.

10.2.2. В состав нагрузок, передаваемых по контуру стенки резервуара на его фундамент, входят нагрузки двух типов.

Нагрузки первого типа, обеспечивающие осесимметричное распределение усилий по контуру стенки, включают:

• вес резервуара с учетом оборудования и теплоизоляции, за вычетом центральной части днища;
• снеговую нагрузку;
• избыточное давление и разрежение в газовом пространстве резервуара.

Нагрузка второго типа возникает от ветрового воздействия на корпус резервуара и создает кососимметричное распределение усилий по контуру стенки.

Ветровая нагрузка вызывает появление опрокидывающего момента, вычисляемого относительно точки, расположенной на оси симметрии опорного контура стенки с подветренной стороны резервуара. Нагрузки первого типа создают момент, препятствующий опрокидыванию резервуара.

10.2.3. Перечень необходимых расчетов включает:

• определение нагрузок на центральную часть днища в условиях эксплуатации, гидро- пневмоиспытаний и при сейсмическом воздействии;
• расчет максимальных и минимальных нагрузок по контуру стенки в условиях эксплуатации и при сейсмическом воздействии;
• проверку на отрыв окраек днища от фундамента при действии внутреннего избыточного давления на пустой резервуар;
• проверку на опрокидывание пустого резервуара путем сравнения опрокидывающего момента и момента от удерживающих сил;
• проверку резервуара с продуктом на опрокидывание в условиях землетрясения;
• расчет анкеров, если происходит отрыв окраек днища от фундамента при действии внутреннего давления на пустой резервуар;
• расчет анкеров, если устойчивость пустого резервуара от опрокидывания не обеспечена;
• расчет анкеров, если устойчивость резервуара с продуктом от опрокидывания при землетрясении не обеспечена.

Расчет нагрузок на основание и фундамент резервуара при землетрясении приведен в п. 9.6.6.

10.2.4. Опрокидывающий момент, действующий на резервуар в результате ветрового воздействия, вычисляется по формуле:

где

10.2.5. Расчетная погонная нагрузка по контуру стенки характеризуется максимальным и минимальным значениями, соответствующими диаметрально противоположным участкам фундамента (рис. 10.1). Максимальная и минимальная нагрузки определяются соответственно, как сумма и разность максимальных нагрузок первого и второго типа (с учетом знаков). Расчетная нагрузка по контуру стенки в основании резервуара определяется по формулам:

Рис. 10.1. Нагрузки на фундамент, передаваемые по контуру стенки резервуара

10.2.6. Расчетная вертикальная нагрузка на фундамент резервуара, соответствующая 1-му расчетному сочетанию нагрузок (таблица П. 4.6 Приложения П.4), составляет:

Qmax = γn{1,05(Gs + Gr) + 0,95[1,05(Gs0 + Gr0) + 1,3(Gst + Grt)] + ( + 0,95·1,2рv)πr2}.

10.2.7. Если теплоизоляция, или вакуум, или снеговая нагрузка отсутствуют, формула 10.2.6 должна быть приведена в соответствие с полученным сочетанием нагрузок.

10.2.8. Коэффициент fs назначается согласно указаниям п. 9.2.3.1.7.

10.2.9. Нагрузки на центральную часть днища определяются исходя из величины внутреннего избыточного давления, максимального проектного уровня налива и плотности продукта (эксплуатация) или воды (гидро- пневмоиспытания). Эту нагрузку следует определять по формулам:

pf = γn[0,001g(ρH + ρstbc) + 1,2p],

Pfg = γn[0,001g(ρgH0g + ρstbc) + 1,25p].

Требования по установке анкеров

Анкеровка корпуса резервуара требуется если:

• происходит отрыв окраек днища от фундамента при действии внутреннего избыточного давления;
• момент от сил, вызванных ветровым воздействием, превышает момент от вертикальных удерживающих сил, действующих на пустой резервуар.

В случаях, указанных в п. , стенка резервуара прикрепляется к фундаменту анкерными устройствами, шаг установки и размеры которых определяются расчетом.

Требуется установка анкеров, если выполняются следующие неравенства, соответствующие условиям п. :

Qmin < 0, (Qmin — Fwvr)r ≤ Мw.

Левая часть второго неравенства представляет момент от удерживающих сил, а правая — опрокидывающий момент, определяемый по формуле п. 10.2.4.

Подъемная сила от действия ветра на крышу определяется по формуле:

Fwvr = l,4·0,6γnπr2pw.

Для конических крыш с углом наклона αr ≥ 5° и сферических крыш высотой fr ≥ 0,1D, а также для резервуаров с плавающими крышами следует принять Fwvr = 0.

Расчетная минимальная вертикальная нагрузка на фундамент резервуара вычисляется для 3-го расчетного сочетания нагрузок (таблица П. 4.6 Приложения П.4) и составляет:

Qmin = γn[(Gs + Gr) + 0,95(Gs0 + Gr0 + Gst + Grt) — 1,2·0,95р π r2].

Если теплоизоляция или избыточное давление отсутствуют, формула должна быть приведена в соответствие с полученным сочетанием нагрузок.

Расчетное усилие в одном анкерном болте определяется по формуле:

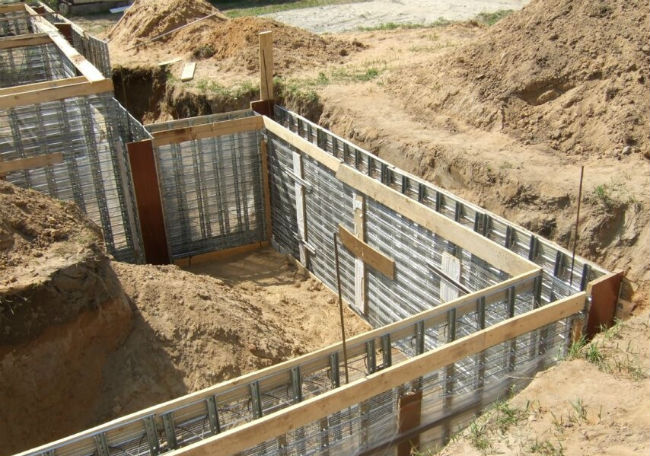

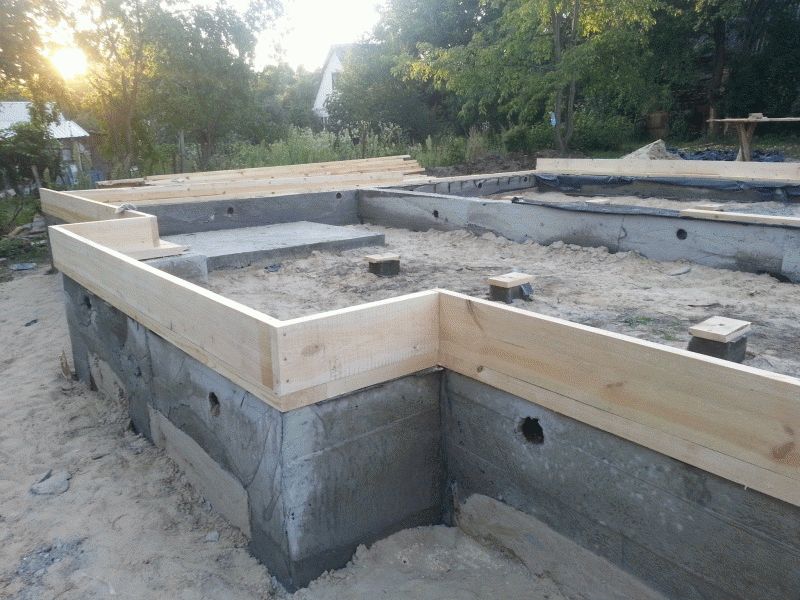

Особенности устройства

Как показывает мировая практика строительства, прочность фундаментной основы увеличивается за счет ширины его железобетонной подошвы.

Важным условием считается расположение подошвы ниже уровня промерзания почвенного состава.

Такая особенность соблюдается с той целью, чтобы предотвратить повреждения постройки из-за подвижек грунта.

Чтобы с максимальной точностью определить параметры фундаментного основания, учитывают определенные факторы, к которым относятся:

• тип и состояние почвенного состава;
• проект запланированного к строительству здания;
• марка бетонной смеси;
• процентное соотношение арматуры для армирования.

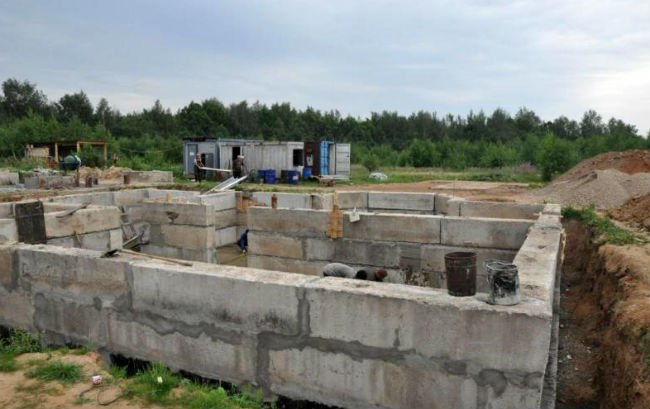

Строительные работы любого сооружения начинают с возведения фундамента, и очень важно осознавать всю ответственность и важность правильно проведенным расчетов. Лучше всего такую работу доверить опытным специалистам, чтобы избежать в дальнейшем неприятностей.

Грунт – как много в этом слове!

Еще при покупке участка стоило на минуту закрыть глаза на красоту живописного места и буквально копнуть глубже — ознакомиться с составом почвы. Ведь от качественных показателей грунта зависит не только трудоемкость возведения построек на участке, но и затраты, связанные с процессом строительства. Для оценки грунта на строительном участке достаточно выкопать несколько ям или пробурить пару скважин. Почему несколько? Дело в том, что в ряде случаев в пределах нескольких метров почва на участке может быть разной, соответственно, она обладает разными свойствами. Ни в коем случае не стоит полагаться на результаты исследований у соседей – чревато самыми неприятными последствиями!

Яма выкапывается на глубину 2 метра – этого вполне достаточно, чтобы иметь представление о том, с каким грунтом придется работать. Ниже мы привели список наиболее распространенных типов грунта, с которыми сталкиваются индивидуальные застройщики, стремящиеся построить фундамент и дом своими руками. Уже по внешнему виду грунта, глубине залегания и толщине отдельных слоев можно принимать решение о том, какое основание является предпочтительным, а от какого лучше отказаться.

Скальный и полускальный грунт отличаются высокой несущей способностью, поэтому на них можно возводить практически любой тип фундамента. По вполне понятным причинам, свайное основание не входит в этот список. Глинистый, песчаный, торфяной, илистый, грунт супесь и суглинок относятся к классу пучинистых, поэтому при строительстве дома на участке, где превалируют такие типы почвы, тип основания для постройки подбирают исходя из:

• глубины залегания слоя пучинистого грунта. Например, пласт такой почвы начинается с поверхности и продолжается по всей глубине ямы. Можно заменить часть такого грунта непучинистым – песком – и возвести ленточный фундамент, либо отдать предпочтение свайному фундаменту;
• уровня грунтовых вод. Чем ближе к поверхности грунтовые воды, тем больше накладывается ограничений на выбор типа фундамента. Если они находятся на глубине 1 м, лучше отдать предпочтение плитному основанию, если глубже, то можно рассмотреть незаглубленные ленточные;
• глубины промерзания грунта. Если грунт пучинистый вплоть до глубины промерзания, его можно заменить непучинистым, либо построить заглубленный ленточный фундамент, или отдать предпочтение свайному основанию. Можно также использовать незаглубленный плитный фундамент.

Причем, необходимо одновременно учитывать сразу три вышеперечисленные характеристики грунта.

Определение несущей способности грунта

Ниже приведена таблица, с помощью которой можно разобраться с несущей способность грунта. Зная, какой тип грунта вы извлекли при пробном бурении, не составит его найти в таблице, и получить больше информации.

Таблица 1: Расчетное сопротивление разных видов грунтов

Что нужно для расчета?

В процессе выполнения данных расчетов требуется учитывать особенности грунта, в котором будет находиться фундамент, к которым относятся:

• тип грунта;
• пучинистость грунта;
• глубина промерзания;
• уровень залегания грунтовых вод.

Кроме природных (естественных) факторов при расчете основных параметров фундамента учитываются также нагрузки, которым будет подвергаться в фундамент в процессе эксплуатации. Принято разделять такие нагрузки на временные и постоянные. Для фундамента под забор к постоянным нагрузкам следует отнести:

• вес самого фундамента;
• вес конструкции забора.

К переменным относятся ветровые нагрузки.

Подробная инструкция о том, как сделать фундамент для забора с кирпичными столбами, находится здесь.

Если вас интересует, как смонтировать ленточный фундамент для забора своими руками, прочтите эту статью.

О том, как забетонировать столбы для забора, вы можете узнать отсюда.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

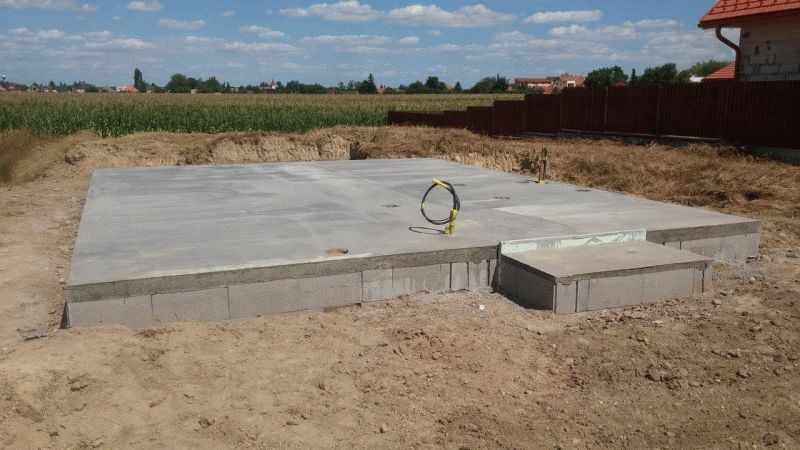

Плитный фундамент

На первом этапе рассчитывается толщина плиты. Берется сводная масса помещения, включающая вес установки, облицовки и дополнительные нагрузки. По этому показателю и площади плиты в плане рассчитывается давление от помещения на почву без веса основания.

Вычисляется, какой массы плиты недостает для заданного давления на почву (для мелкого песка этот показатель составит 0,35 кг/см², средней плотности – 0,25, твердых и пластичных супесей – 0,5, твердой глины – 0,5 и пластичной – 0,25).

Площадь фундамента не должна превышать условия:

S > Kh × F / Kp × R,

где S – подошва основы;

Kh – коэффициент для определения надежности опоры (он составляет 1,2);

F – суммарный вес всех плит;

Kp – коэффициент, определяющий условия работ;

R – сопротивление почвы.

Пример:

• Свободная масса здания – 270 000 кг.
• Параметры в плане – 10х10, или 100 м².
• Грунт – суглинок влажностью 0,35 кг/см².
• Плотность армированного железобетона равна 2,7 кг/см³.

Масса плит отстает на 80 т – это 29 кубов бетонной смеси. На 100 квадратов ее толщина соответствует 29 см, поэтому берется 30.

Итоговая масса плиты составляет 2,7 х 30 = 81 тонна;

Общая масса здания с фундаментом – 351.

Плита имеет толщину 25 см: ее масса равна 67,5 т.

Получаем: 270 + 67,5 = 337,5 (давление на почву составляет 3,375 т/м²). Этого достаточно для газобетонного дома с плотностью цемента на сжатие В22,5 (марка плит).
