Как сделать свайный фундамент своими руками.

Актуальность строительства на свайном основании

Свайный фундамент сегодня обустраивают для возведения различных по назначению сооружений на слабых грунтах. Существует две основные причины, из-за которых для строительства выбирают устройство именно такого основания:

1. Слабый верхний слой почвы. Грунты с глиной, песком, торфяными примесями и перегноем не позволяют строить надежные бетонные основания. В таких условиях приходится ставить опоры, способные переносить нагрузку от сооружения на более устойчивые слои земли, которые располагаются глубже.
2. Высокая плотность грунта. Слишком твердая почва сильно усложняет задачу рытья котлована для обустройства бетонного основания. Установка свай позволяет обойтись без земляных работ, а потому существенно упрощает и удешевляет строительство в целом.

Существует три вида свайных оснований, все они имеют свои уникальные характеристики, особенности, преимущества и недостатки:

• свайно-ростверковый;
• свайно-ленточный;
• свайно-винтовой.

Классификация свайных фундаментов и выбор. СНиП —85

Существует несколько вариантов свайных фундаментов по материалу:

• деревянный брус (диаметром около 350 мм);
• железобетон сплошного сечения (диаметром около 300 мм  или квадратного сечения со сторонами 200х200—600х600 мм);
• металлическая труба полого сечения (диаметром 600—200 мм);
• асбестоцементная труба полого сечения.

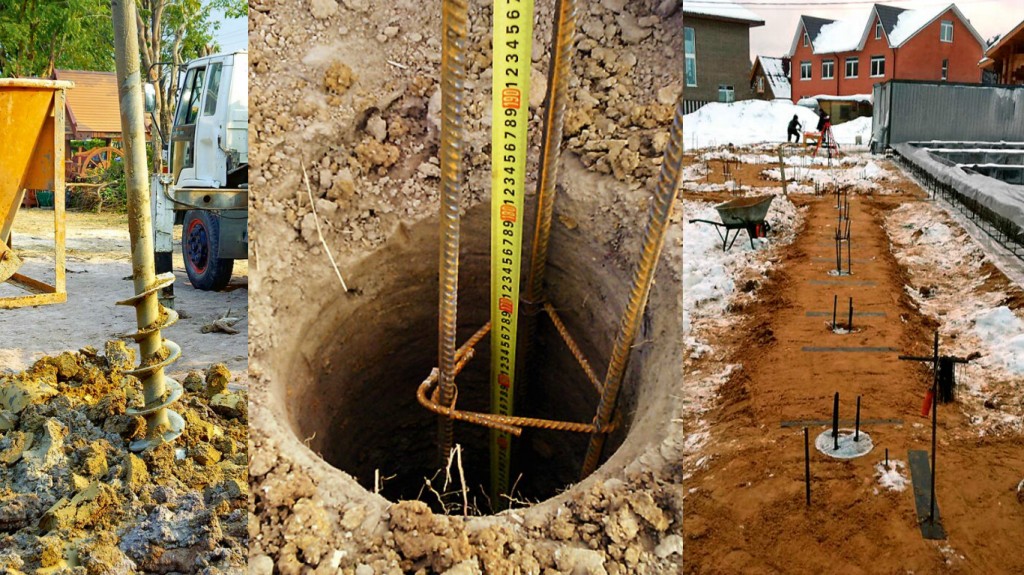

По технологии устройства сваи делятся на забивные, буронабивные, винтовые. Мы рассмотрим наиболее подходящий нам пример— монтаж буронабивных свай. Это оптимальный вариант. Он прекрасно подойдёт для тех, кто решил заняться проектированием и устройством свайного фундамента своими руками. В таком случае транспортная составляющая сводится на нет, что гораздо удешевит строительство объекта.

Для этого понадобятся следующие инструменты и материалы:

1. садовый или моторизированный бур;
2. гидроизоляционный материал, рубероид или жидкое стекло;
3. песок, цемент, щебень и вода (цемент исключительно марки не ниже М300);
4. доски шириной около 30—40 мм (монтаж опалубки);
5. молоток и гвозди (можно использовать шурупы и дрель, что бы применить доски для другого объекта);
6. арматура и проволока для каркаса сваи (хорошо, если есть сварочный аппарат);
7. ёмкость для перемешивания раствора (это может быть бадья объемом 0,5—1м3 или бетономешалка);
8. шланг для нагнетания раствора в скважину.

Сфера применения

Основные положения и требования к проектированию и условиям применения свайных фундаментов регламентирует СП и СП 50–102–2003. В соответствии с этими нормативными документами, фундаменты проектируются на основании проведенных инженерных изысканий. Основными сферами применения (основанием для обустройства) считается наличие на участке застройки грунтов со слабой несущей способностью. К таким почвам относятся:

• Суглинки.
• Торфяники.
• Песчаник.
• Плывуны.
• Пучинистые, растительные, лессовидные грунты.
• Другие типы грунта с неустойчивыми или слабыми структурными связями.

Также основанием для применения свайных фундаментов считаются такие факторы:

• Высокий уровень ГВ.
• Болотистая местность.
• Сезонная затапливаемость участка во время паводков.
• Сейсмическая активность в регионе застройки.
• Значительный перепад поверхности участка по высоте.

Кроме этого основание под здание на сваях организовывают в случаях, когда возведение других типов фундаментов нерационально с экономической точки. Например, большой объем земельных работ по выемке грунта для обустройства монолитного или плитного фундамента.

Еще одна сфера применения свайных фундаментов – строительство быстровозводимых зданий, так как скорость их обустройства позволяет сохранять высокие темпы строительства.

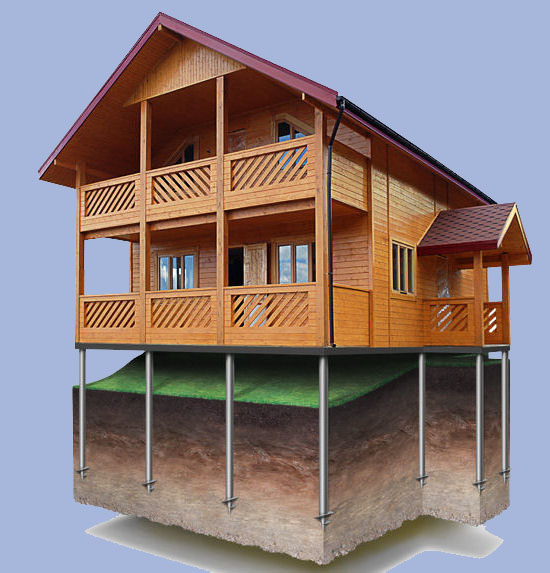

Преимущества свайно-винтового фундамента

И в этом есть доля разума, ведь этот вид фундамента обещает массу преимуществ.

Самым важным преимуществом является экономическая выгода, без ущерба в прочности. Также стоит отметить отсутствие необходимости в земляных работах по прокладыванию траншеи, в услугах специальной техники для укладки железобетонных блоков и пр.

Продолжительность установки свайно-винтового фундамента значительно меньше, нежели ленточного или из ж/б блоков. Четверо рабочих выполнят монтаж свайно-винтового фундамента примерно за три дня.

Но самое главное преимущество – это возможность выполнять домостроительство практически на любом рельефе. Что позволяет не производить вырубку большей части деревьев, не корчевать их корни и не подгонять спецтехнику.

Даже если грунты являются слабыми или же наблюдается близость грунтовых вод, нет причин для того, чтобы не устанавливать описываемый фундамент.

Помимо этого, к уже имеющимся строениям на свайном фундаменте легко можно пристроить дополнительные помещения.

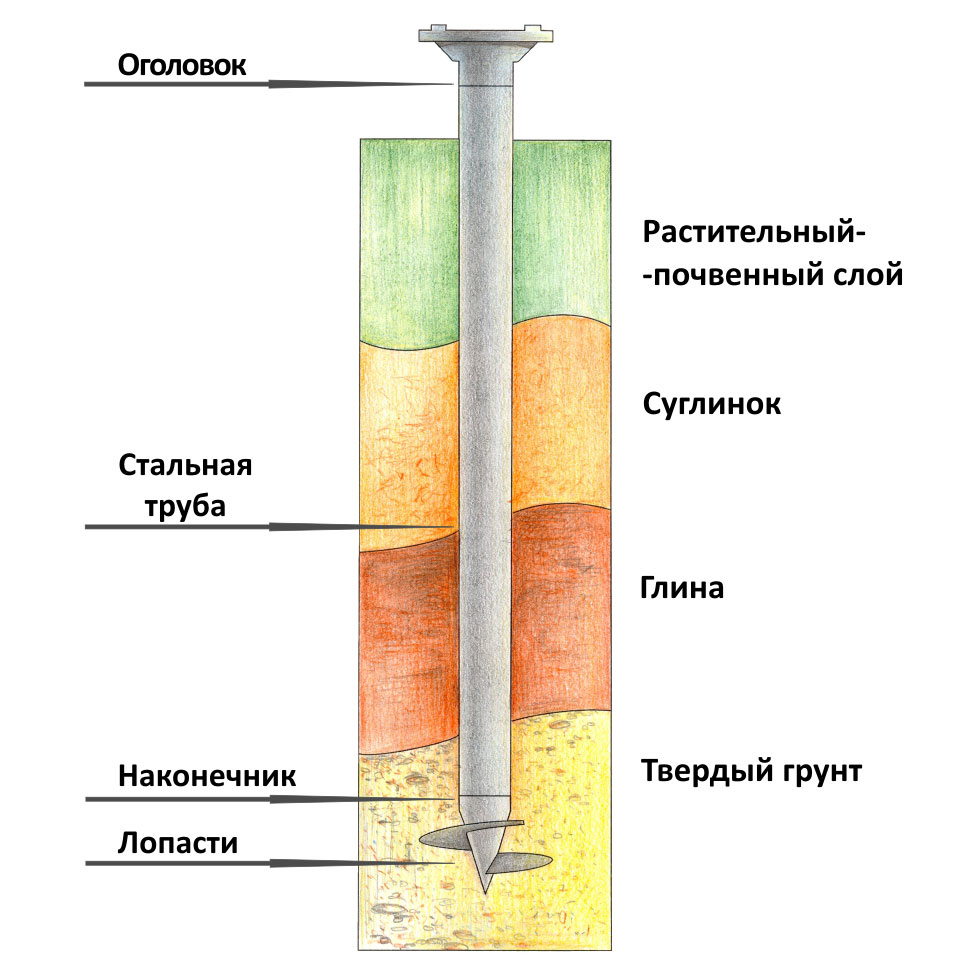

У винтовых свай достаточно высокая несущая способность, которая не отражается на естественной структуре грунта и не вредит окружающей среде. Благодаря лопастям на сваях, нагрузка равномерно распределяется и даже оказывает сопротивление при промерзании грунта.

Еще следует упомянуть то, что свайно-винтовой фундамент дает минимальную усадку. Время года не имеет большого значения на монтаж данного фундамента. А вот срок эксплуатации свайно-винтового фундамента составляет не менее одного века.

Но так как идеальных строений не существует, то и данный фундамент имеет свои недостатки. Самым значимым недостатком свай является то, металл подвержен коррозии. Поэтому важно чтобы производство материала было с точным соблюдением всех технологических процессов.

Введение

Настоящий свод правил устанавливает требования к проектированию фундаментов из разных типов свай в различных инженерно-геологических условиях и при любых видах строительства.

Разработан НИИОСП — институтом ОАО "НИЦ "Строительство": д-ра техн. наук , и канд. техн. наук — руководители темы; д-ра техн. наук: , , ; кандидаты техн. наук: , , , , , , , , , , , , , инженеры , , при участии инженера

Изменение N 2 разработано институтом АО "НИЦ "Строительство" — НИИОСП (руководители темы — д-р техн. наук , канд. техн. наук , канд. техн. наук ; исполнители — д-р техн. наук , д-р техн. наук , канд. техн. наук , канд. техн. наук , канд. техн. наук , канд. техн. наук , канд. техн. наук , канд. техн. наук , наук ) при участии д-ра техн. наук , д-ра техн. наук

Изменение N 3 к своду правил подготовлено АО "НИЦ "Строительство" — НИИОСП (руководители темы — д-р техн. наук , канд. техн. наук , канд. техн. наук , д-р техн. наук , канд. техн. наук , канд. техн. наук , канд. техн. наук , канд. техн. наук , канд. техн. наук , канд. техн. наук , канд. техн. наук , при участии д-ра техн. наук , д-ра техн. наук ).

(Измененная редакция, Изм. N 2, 3).

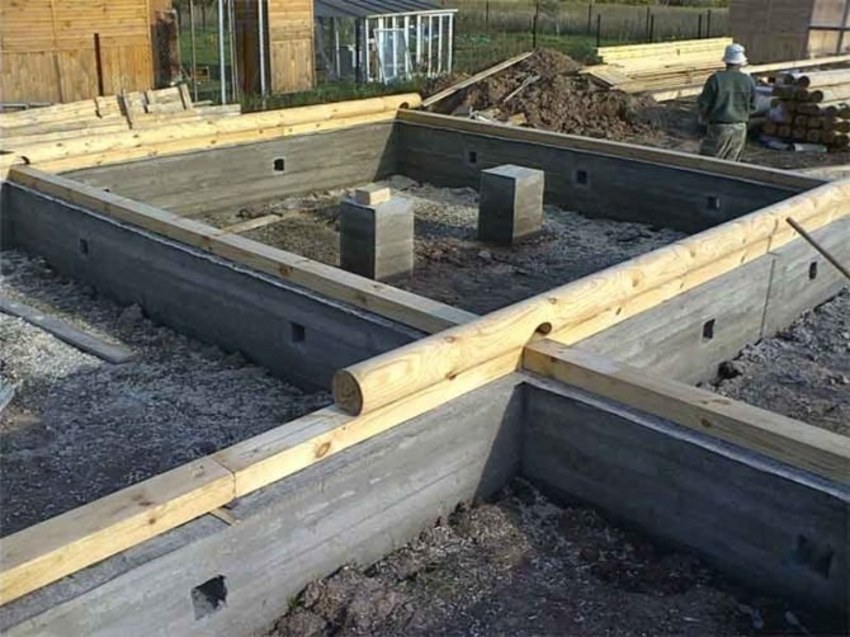

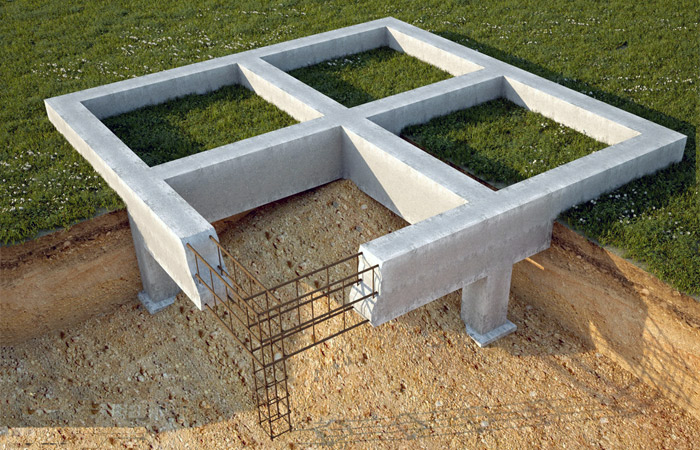

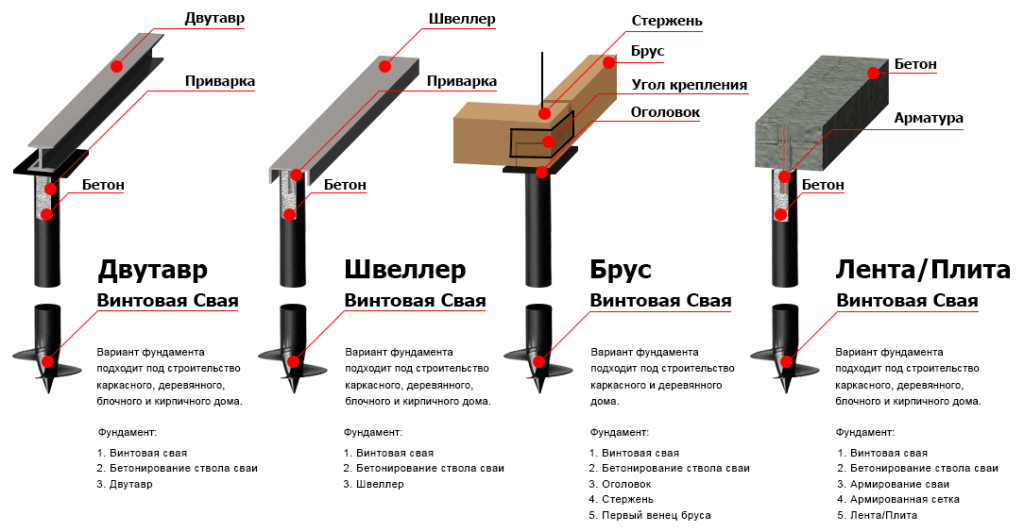

Виды ростверков

Ростверк не является обязательным элементом конструкции. Он соединяет между собой опоры основания, придавая конструкции дополнительную жёсткость. Различают 3 основных вида ростверков:

1. Высокий. Соединительные элементы располагаются над поверхностью земли на расстоянии от 15 см и выше.
2. Повышенный. Ростверк располагает вровень с поверхностью земли или на высоте до 10 см.
3. Заглубленный. Монтаж ростверка проводится ниже уровня поверхности земли.

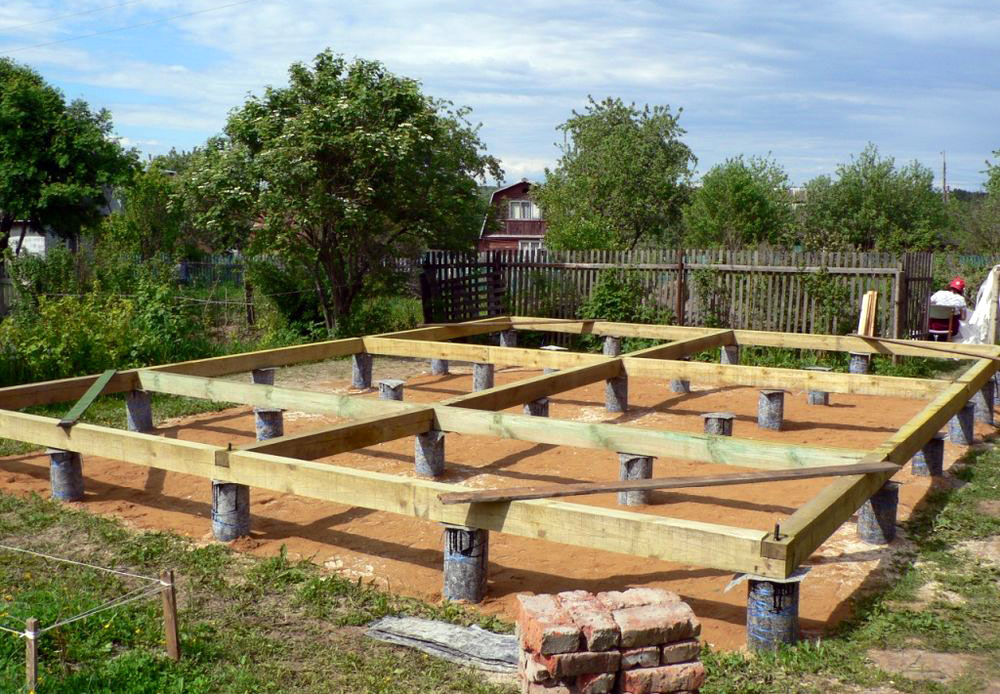

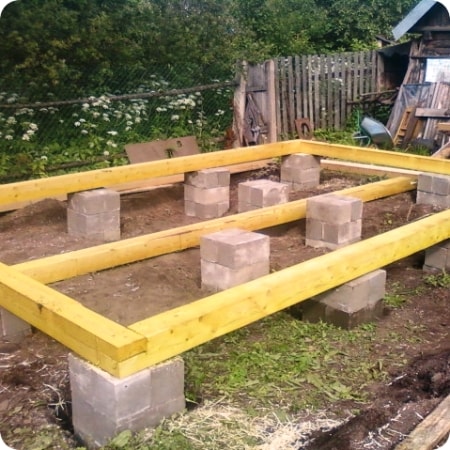

Деревянный ростверк

По способу сборки различают ростверки:

1. Сборные. Представляют собой сварные стальные балки, которые применяют при строительстве лёгкий построек с небольшим сроком эксплуатации.
2. Сборно-монолитные. Элементы с «замочными» соединениями. Используются для соединения опор оснований многоэтажных домов и промышленных сооружений.

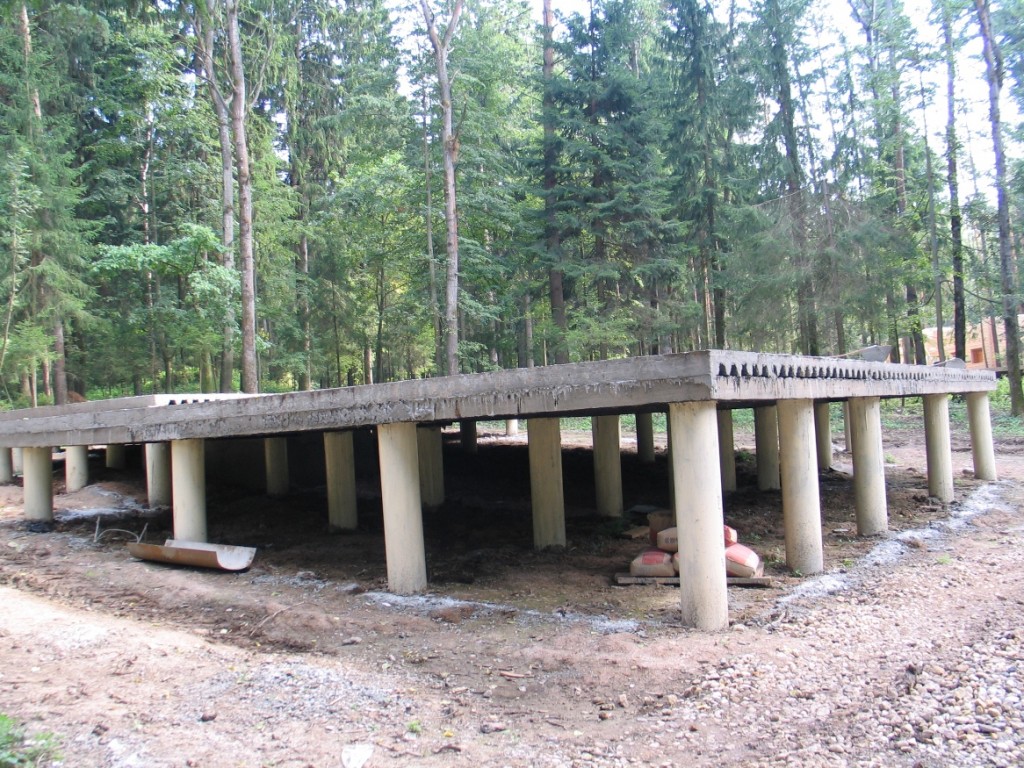

3. Монолитные. Представляют собой единые конструкции, имеющие форму замкнутой или незамкнутой ленты. Применяются при строительстве жилых малоэтажных домов.

Расчет фундамента

Для определения глубины погружения свай на участке проводятся геологические изыскания, в ходе которых исследуется несущая способность различных слоев грунта.

Перед строительством свайного фундамента своими руками расчет его лучше заказать в проектную фирму.

Инженеры произведут сбор нагрузок – суммирование:

• собственного веса всех частей здания;
• ветровой и снеговой нагрузки;
• нормативной нагрузки от людей и оборудования.

Далее с учетом несущей способности свай определяется их диаметр и потребное количество. При этом учитывают, что максимальный шаг между сваями составляет 1,5 – 2 м.

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

1. Плотность почвы.
2. Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры

Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

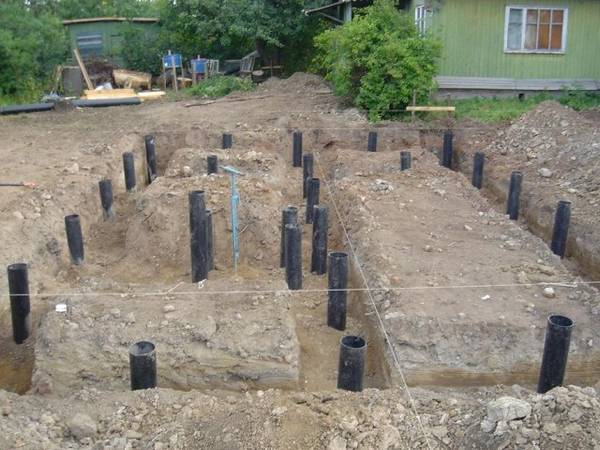

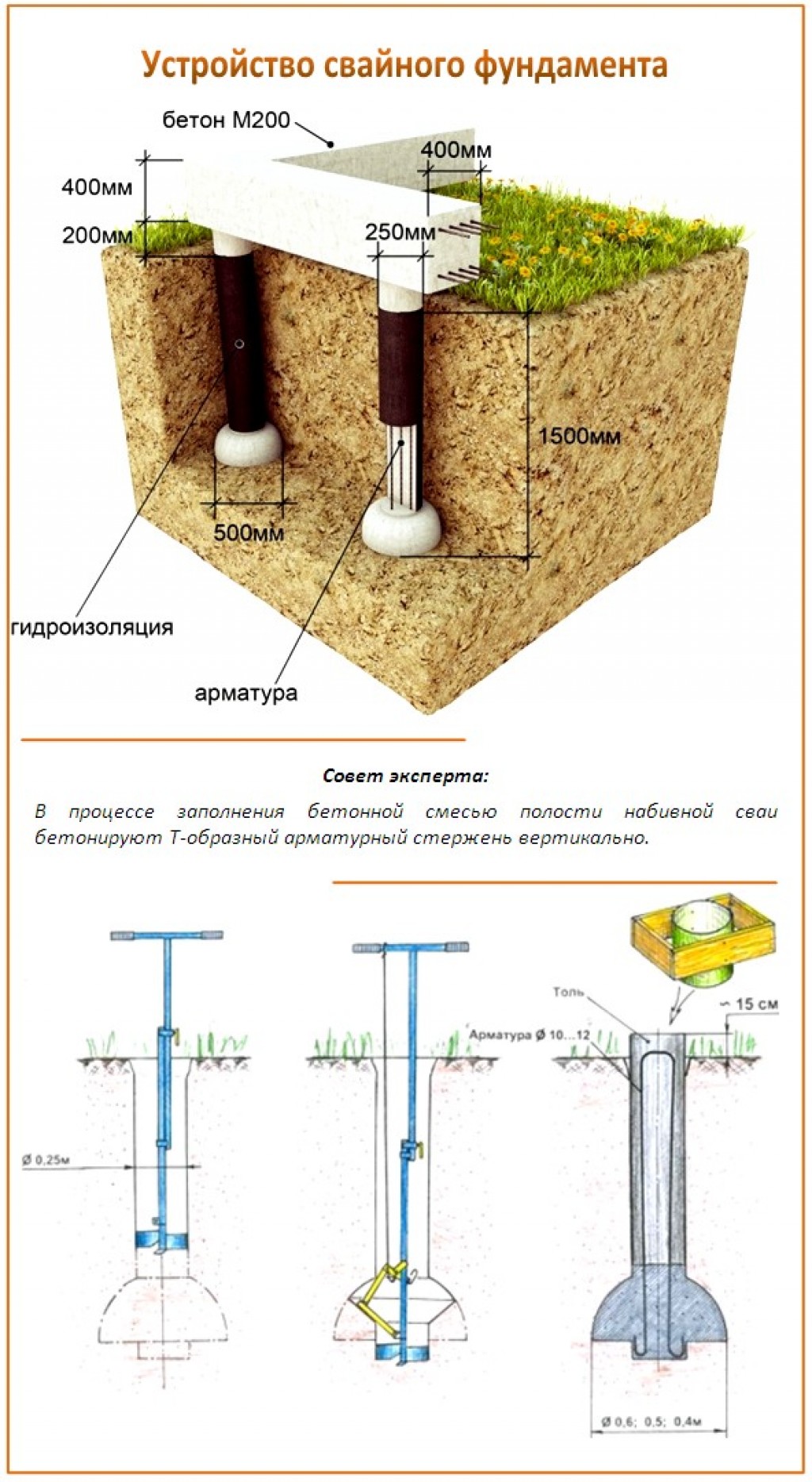

Бетонные сваи своими руками

Наиболее востребованный способ установки среди частников, не отличающийся особой сложностью и затратами. Чтобы установить бетонные сваи своими руками, нужны кожухи из асбоцемента, бетон и арматура.

Произведите 5 рабочих процессов:

1. Раскопку.
2. Установку труб из асбоцемента и закладку арматуры.
3. Заливку бетона.
4. Монтаж ростверка.
5. Оформление цоколя.

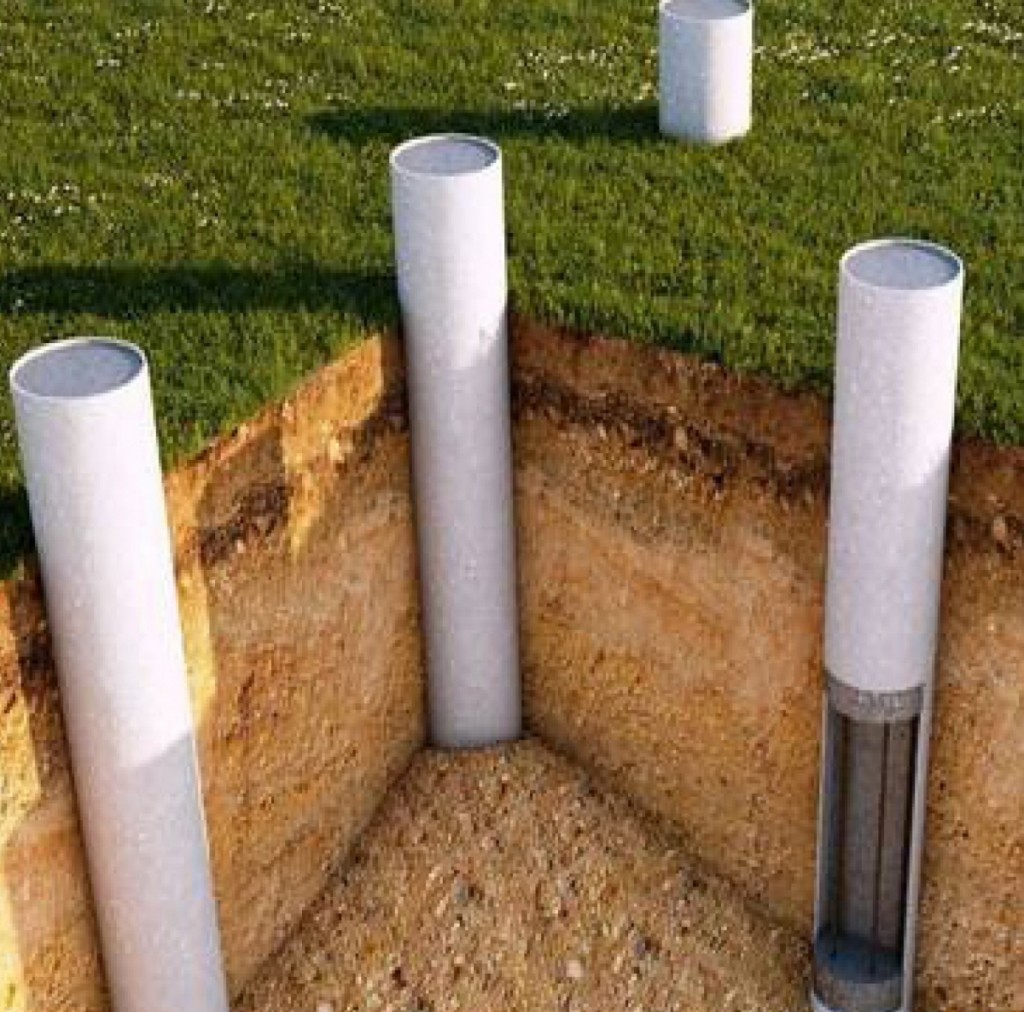

Асбоцементные трубы 300-400 миллиметров диаметром подойдут для установки своими руками больше всего. Они гарантируют несущие свойства на плоскости и по вертикали. Асбоцемент не подвержен коррозии, и, в отличие от стальных, свайный фундамент заржавеет.

Фундамент на сваях с помощью данной инструкции – несложная задача для экономии ваших денег. За расчётами рекомендуем обратиться к профессионалам. Помните, что полноценный коттедж в несколько этажей должен быть построен только профессионалами.

Выводы

Цель данной статьи не отговорить вас от свайно-винтового фундамента или сказать, что это — плохой тип фундамента. Нет, но к выбору фундамента следует подходить разумно. Итак, есть три области, где рационально использовать свайно-винтовой фундамент. Это:

• Заторфованные участки с большой толщиной залегания слоя торфа. Участки со слабым грунтом, где комплекс мер по полной выборке просадочного основания, выторфовке, с заменой привозным грунтом, например, песком, превысит все разумные пределы.
• Участки с крутым уклоном. Неровные участки с опасностью оползня, где нерентабельно выравнивание или строительство цокольного этажа, частично врытого в склон.
• Участки, где нет возможности проехать тяжелой строительной технике. Требуется быстро и, на уже благоустроенной территории, без большого объёма земляных работ, сделать фундамент под беседку, террасу. Построить фундамент под баню, каркасную дачу. Смонтировать причал, мостик, поставить забор из профлиста на пучинистом грунте.

Во всех остальных случаях, подумайте 10 раз, а нужен ли вам свайно-винтовой фундамент? Или морально и материально готовьтесь, что вы получите фундамент, в который придётся вложить дополнительные средства.

Совет от FORUMHOUSE: альтернативой свайно-винтовому фундаменту, если есть показания проектировщика к применению свай, могут стать надёжные забивные железобетонные сваи.

Перед тем, как решиться на закручивание свай, изучите темы: 20 мифов про винтовые сваи и Просел дом на винтовом фундаменте. Как ремонтировать? Может залить ленту?

Рекомендуем статьи:

• 3 аргумента Против проведения инженерно-геологических изысканий. Узнайте из статьи, надо ли перед строительством дома исследовать грунт на участке и проводить гидрогеологию?
• 5 причин Не покупать участок на склоне или основные сложности строительства загородного дома на участке с крутым уклоном.
• Утеплённый финский фундамент — опыт изготовления бюджетного варианта утеплённого финского фундамента.

А вы на каком фундаменте построились?

В видео — Утепленный финский фундамент: нюансы монтажа, конструкционные особенности, отличия от подобных типов плитных фундаментов.

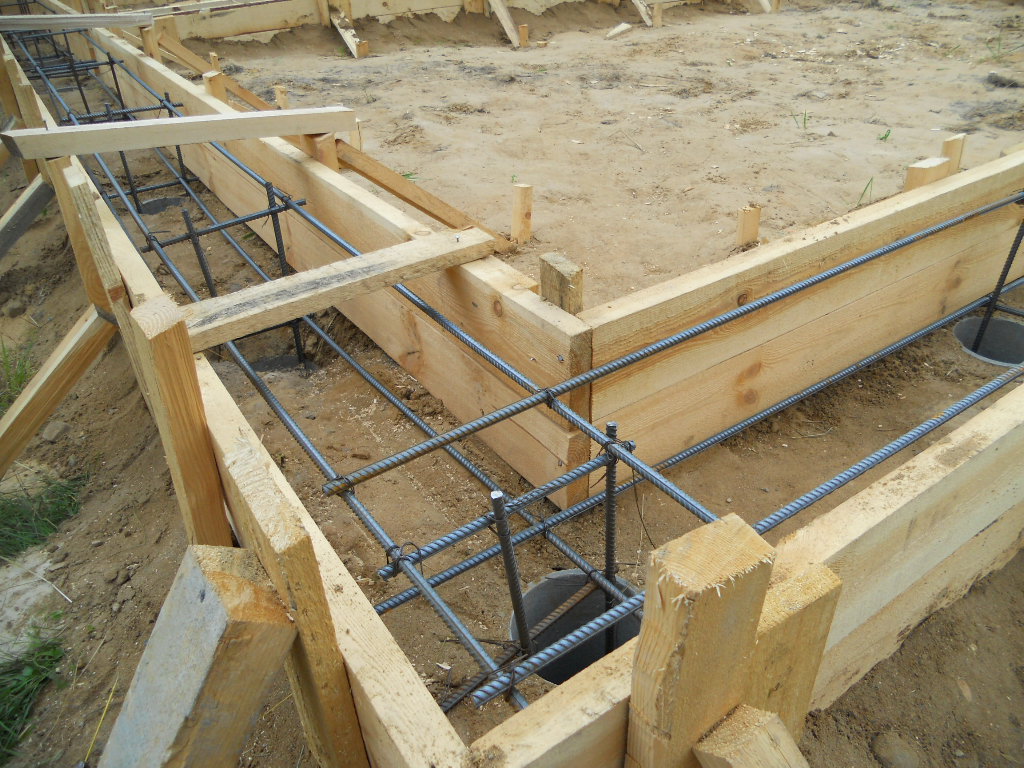

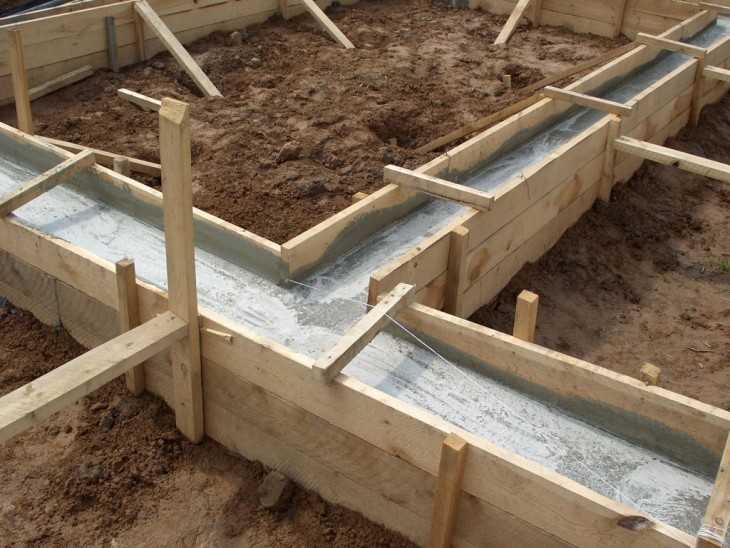

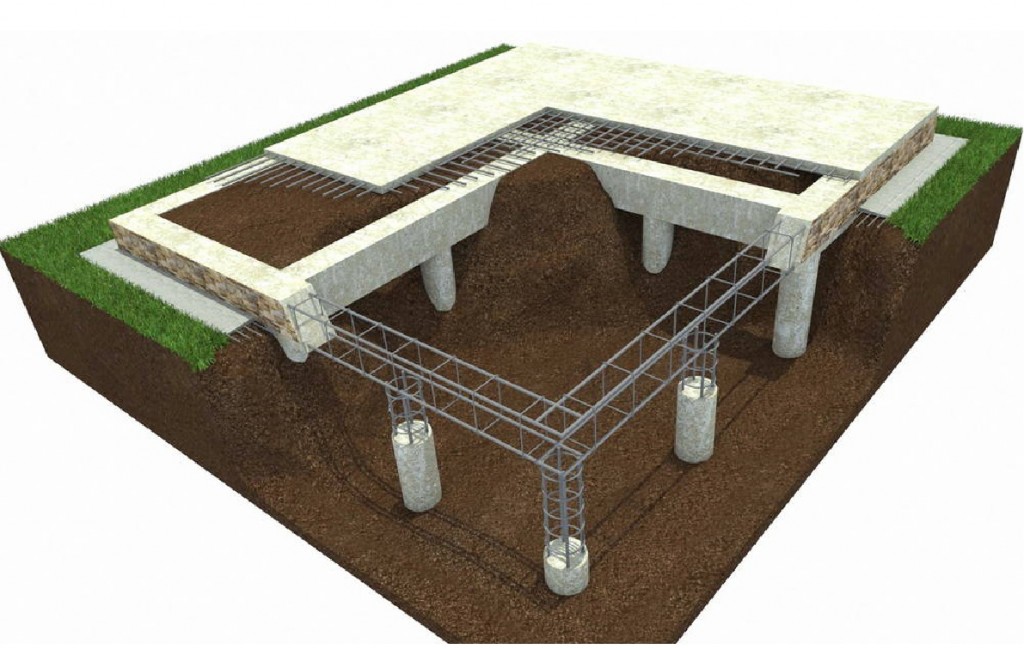

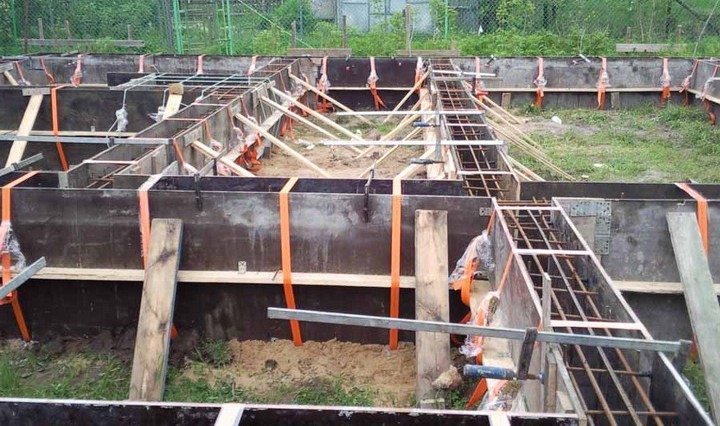

Нюансы, которые возможны при заливке свайно-ленточного фундамента

• Заливать нужно сначала сваи, а уже потом пространство ленточного ростверка;
• Раствор должен быть средней плотности, но не густой;
• Арматура должна быть покрыта полностью, допускается выступ вертикальных слоев вне ленточного ростверка, если конструкция предусматривает перенос нагрузки на несущие стены;
• Заливать всю конструкцию нельзя в мокрую или сырую погоду, иначе бетон наберет лишнюю влажность и потеряет коэффициент прочности.

Таким образом, при создании свайно-ленточного фундамента из буронабивных свай или полых металлических свай именно технология заливки играет ключевую роль. Тут не рекомендуется в сваях использовать наполнитель, его можно применять только в ленточной конструкции. В сваю нужно залить только бетонный раствор с песка, цемента марки М-200 и выше и воды.

Технология кладки газоблоков

Как выполняется монтаж газобетона на свайном фундаменте? Под первый блочный ряд устраивается гидроизоляционный слой, чтобы камни не впитывали в себя влагу из ростверка. После этого ряд блоков выкладывается на цементный раствор, в дальнейшем с этой целью используется клеевая смесь.

Кладочные работы выполняются от углов, между которыми натягивается шнур. При необходимости заполнения ряда полностью из цельного блока вырезают необходимый по размерам доборный элемент. Все последующие ряды выполняются с перевязкой в полблока, как в случае с кирпичной кладкой.

Клей на поверхность блоков наносится шпателем либо кареткой, ширина которой соответствует размеру камня. Шов толстым не делается, потому что клей обладает отличными сцепляющими свойствами. Для выравнивая уложенных в ряд блоков используют резиновую или деревянную киянку.

Для предотвращения на поверхности стен трещин используют метод армирования. Такая операция выполняется при строительстве любого крупного здания, а под газобетонный дом, возведенный по свайному фундаменту, она лишней не будет. Армированию подлежат не все ряды, а лишь определенные, считающиеся наиболее уязвимыми. К ним относятся участки с перемычками, опорные точки, первый кладочный ряд, зоны, находящиеся под проемами оконных блоков.

Армирование выполняется по длине верхней части газоблочного камня.

Для этого рабочего этапа разрешается использовать следующие материалы:

• двойной стальной проволочный каркас, соединенный поперечными перемычками. Укладка его выполняется в один слой;
• арматурные прутья сечением шесть – восемь миллиметров. Их укладывают двумя параллельными рядами, предварительно в блочном материале прорезав штробы.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Вы можете задать свой вопрос нашему автору: Отправить

Определение

Свайный фундамент — это конструкция, передающая грунту нагрузку от здания. Сейчас свайное поле используют для построек на земле, которая двигается или сжимается. У подобных конструкций много преимуществ и главным из них является надежность.

Технология строительства свайного фундамента легче, чем столбчатого, поскольку не нужно рыть ямы. Самая распространенная технология возведения свайного фундамента – бурение. При помощи бура делают скважины. Сваи опускают в почву машинами или руками.
