Грамотная вентиляция мансардного помещения частного дома

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта. Для надстройки используют односкатные, двускатные и ломаные крыши: четырехскатные, купольные и пр. Внешний вид мансардного этажа определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

; двускатная; ;

1. Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и утепленный под мансарду. Проектирование и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.
2. Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. Устройство мансардного этажа этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
3. Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность установки вертикальных окон компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а крыша мансарды по своему виду идентична односкатной.
4. Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и лестницы на мансарду. Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Лишние квадратные метры никому не помешают!

Под мансардой понимают жилой этаж или небольшое помещение на верхних ярусах частных домов. Такая пристройка дает возможность расширить жилое пространство домостроения без чрезмерных затрат и хлопот. Особенно, если мансарда обустраивается своими руками. Этот процесс не так сложен и трудоемок, как может показаться начинающим строителям-самоучкам. Нужно всего лишь разобраться с технологией возведения подобных пристроек и четко следовать ей.

Мансарды бывают разной формы Рекомендуем

• Функциональный дизайн однокомнатной квартиры – борьба за метры
• Как починить полотенцесушитель, если он не греет – сам себе сантехник
• Краскопульт для водоэмульсионной краски – упрощаем себе жизнь при покраске стен и потолков

Мансарды могут иметь разные исполнения. Конкретный вариант надстройки подбирают так, чтобы он оптимально подходил к декору и конструкции дома. Мансарды причисляют к различным категориям в зависимости от типа крыши (ломаные, двускатные, односкатные кровли) и иных особенностей. В частном строительстве популярностью пользуются сооружения следующих видов:

1. Одноуровневая надстройка с двускатной простой крышей. По сути – обычное чердачное помещение, которым располагает практически любой частный дом, переделанное под жилую комнату. Спроектировать и сделать такую пристройку самостоятельно проще всего. Правда, получившееся помещение будет отличаться невысоким потолком и объективно малым пространством.
2. Мансарда в один уровень с двускатной ломаной крышей. Более сложное и дорогое в реализации сооружение. В данном случае кровля будет располагать скатами, расположенными под различными углами. Построенное помещение за счет этого станет иметь ощутимо больше полезных квадратных метров.
3. Конструкция с несколькими уровнями, в которой упор крыши выполняется по смешанной методике. Такой дополнительный этаж практически нереально спроектировать самому, приходится прибегать к помощи специалистов. Да и построить многоуровневое сооружение без участия профессионалов непросто. Важный момент! Конструкции подобного типа в старом доме не возводятся. Они изначально обустраиваются вместе с основной постройкой.
4. Надстройка с выдвижной консолью. Еще один сложный в реализации проект. Он предполагает вынос каркаса за границы дома. Такие конструкции подходят для старых и новых домов. При желании их можно возвести своими руками. Но придется хорошо потрудиться. Ключевые плюсы выносных мансард – возможность расположения оконных проемов по вертикали, большая площадь.

При выборе подходящего типа дополнительного этажа следует учитывать множество нюансов. Подробнее о них мы поговорим далее.

Разновидности мансардных крыш

На сегодняшний день наибольшее распространение получили несколько разновидностей мансардных крыш, выбор которых напрямую зависит от общей стилистики и архитектуры дома. Необходимо учитывать также назначение помещения, которое будет выполнено под чердаком.

С небольшими дачными домиками часто выполняют классические двускатные мансарды, которые сочетают простоту и позволяют значительно увеличить общую площадь строения.

К распространённым разновидностям мансардных крыш относятся:

• Односкатная мансарда.
• Двускатный вариант.
• Ломаная вальмовая кровля.
• Полувальмовая крыша.
• Коническая и пирамидальная мансарда.

Проще всего сделать одно- и двускатную крышу мансардного типа, варианты выполнения которой подходят для дачных строений и частных домов. Сегодня большинство дачников и владельцев частных домов останавливают свой выбор именно на этом простом и недорогом в реализации варианте. Потребуется лишь использовать качественные мансардные окна, а также провести дополнительное укрепление кровельных лаг и гидроизолировать крышу, что позволит обустроить тут полноценное жилое помещение.

Зачем нужна вентиляция для мансарды и кровли

В современной строительной архитектуре под мансардой понимается этаж в чердачном пространстве, фасад которого полностью или частично образуется наклонной или криволинейной поверхностью крыши. Это пространство может быть жилым или нежилым.

От характера использования и назначения зависят особенности системы воздухообмена. Как и во всех других помещениях применяется вентиляция двух видов:

• естественная;
• принудительная.

При естественном виде циркуляция воздуха происходит без использования дополнительного вентилируемого оборудования. Движение воздушных потоков осуществляется за счёт разницы температур и давления в помещении и за его пределами. Минус естественной вентиляции – зависимость от погодных условий. Зимой тяга может быть сильной, а летом в жаркую погоду функционирование воздухообмена может прекратиться.

Принудительная система вентиляции основана на использовании специального вентилируемого оборудования, которое искусственно организует циркуляцию воздушных масс с нужной скоростью. Принудительный воздухообмен эффективнее естественного, но также имеет минусы – более высокая стоимость, постоянный расход электроэнергии, зависимость от наличия электричества и исправности прибора.

Оптимальный вариант оборудования воздухообмена мансардного помещения – смешанная система. Такая конструкция позволяет использовать естественный и принудительный принципы циркуляции воздуха в зависимости от внешних факторов.

Оптимальный тип вентиляции для мансарды – приточно-вытяжная, Эта система имеет два блока:

• работающий на приток воздуха;
• работающий на выведение отработанных воздушных масс.

Стоит различать и разделять вентиляцию мансарды и вентиляцию кровли. Это две отдельные системы, каждая решает свои задачи.

Вентиляция мансардной крыши предназначена для:

1. Проветривания подкровельного пространства с утеплителем. Позволяет сохранять оптимальный уровень влажности, защищает от развития грибков, бактерий, плесени.
2. Поддержания благоприятного микроклимата и увеличения срока службы крыши.
3. Предотвращения образования конденсата на внутренней поверхности кровельного материала.
4. Защиты элементов кровли от перегрева.
5. Обеспечения равномерного таяния снега, предотвращения образования наледи и сосулек на карнизе.

Вентиляция мансардного помещения предназначена для:

• постоянного поступления свежего воздуха;
• бесперебойного выведения отработанных воздушных потоков;
• поддержания благоприятных уровней влажности, температуры;
• снижение общих затрат на обогрев дома зимой и его охлаждение летом.

Воздухообмен крыши и мансардной комнаты взаимосвязаны, но кровельная вентиляция не может выполнять задачи мансардной системы и наоборот.

Вентиляция мансардного этажа не должна объединяться с воздухообменом жилых помещений.

Вентиляция мансардного помещения не должна объединяться с воздухообменом других жилых комнат

Вытяжка из туалета, ванной, кухни и других помещений осуществляется с помощью вентиляционных каналов, которые выводятся на крышу через чердачное пространство.

Строительство мансарды, изначально включенной в проект дома

Если конструкция мансарды уже присутствует в проекте строительства дома, ваша задача существенно облегчается. Ведь все бумаги собраны, смета и чертежи сделаны, а подготовительные работы не требуются. Остается только техническая часть.

Нужно ли надстраивать аттиковые стены?

Строительство мансарды своими руками может делаться с аттиковыми стенами и без них. Тут все зависит от того, какого типа будет крыша. Если она ломаная, четырехскатная, то дополнительного поднятия боковых стен этажа не понадобится – роль аттика сыграют скаты, которые в этом случае идут под большим углом к земле. Потолок же получается высоким, более 200 см, а помещение – удобным для планировки и последующей эксплуатации.

Двускатные крыши в большинстве случаев образуют низкий потолок и большое количество пространства под стенами этажа, которое невозможно использовать рационально. Поэтому тут лучше поднять крышу за счет строительства аттиков – потолок сделается выше, а площадь под скатами станет пригодной для организации спального места, системы хранения, рабочего места и т. д. Высота аттиковой стены может быть от 80 до 130 см – тут все зависит от ваших потребностей и бюджета. В редких случаях надстройку этажа делают на 200-210 см.

Как построить мансарду: высота аттиковых стенОбратите внимание: строительство аттиковых стен чаще всего ведется из того же материала, что и весь дом. Исключение – кирпичные постройки. На них иногда возводят мансарды из дерева, т. е. аттик и фронтоны этажа собираются из бруса или из бревна. Тут идет игра на декоративности сочетания кирпича и дерева.

Создание армопояса

Стропильная система, из-за своего веса, оказывает очень большое давление на этаж. При этом направлено оно не строго вниз, а вниз и в стороны. То есть стропила распирают стены дома. Чтобы избежать разрушения всей постройки используется технология кругового армирования, идущего по периметру всего этажа. В результате происходит стягивание стен, оказывается сопротивление распирающему действию стропильной системы.

Количество армирующих поясов этажа может изменяться в зависимости от материала, из которого изготовлен дом. Так, деревянное или кирпичное строение опоясывается только подин раз, – непосредственно под мауэрлат. Дома из газобетона требуют двойного армопояса. Первый идет сразу по плитам перекрытий этажа, а второй уже под мауэрлат.

Обратите внимание:

Варианты создания армопояса для строительства этажа мансарды

Всего есть два способа: с несъемной и со съемной опалубкой. Первый делается при строительстве на доме из пеноблоков. Для этих целей существуют специальные U-образные блоки, которыми выкладывается следующий ряд после завершения строительства аттиковой стены этажа. В образовавшийся каркас в дальнейшем укладывается арматура и заливается цементный раствор.

Строим мансарду своими руками: применение U-образных блоков в качестве несъемной опалубки

Для устройства мансарды на домах из кирпича используют сборную опалубку из досок. Делается она из любых отходов пиломатериалов, подходящих по размерам. Со внутренней стороны обязательно прокладываем слой утеплителя, например, экструдированного пенополистирола. От арматуры до слоя утеплителя должно быть расстояние не менее 3,5 см. Чтобы его соблюсти можно использовать специальные пластиковые ограничители.

Как сделать мансарду своими руками: съемная опалубка

Важно осуществить правильное формирование углов в арматурном поясе этажа. Оно может быть сделано с Г-образным хомутом либо с нахлестами и лапкой. Схема расположения элементов приведена на рисунке ниже. На этом же этапе нужно сделать присоединение шпилек к опалубке – на них в дальнейшем будет крепиться мауэрлат. Их выставляем строго вертикально, с расстоянием в 1 метр и прикручиваем вязальной проволокой. Применять здесь сварку нельзя. Это правило, кстати, распространяется и на арматуру для круговой стяжки при строительстве мансардного этажа своими руками.

Один из этапов монтажа мансарды – правильная сборка арматурного пояса этажаОбратите внимание: заливка армопояса чтобы надстроить мансарду на этаж делается стандартным цементным раствором в пропорциях 3/1. Опалубку можно снимать через 10-14 дней, а полную прочность бетон наберет примерно через 25-28 дней. По истечении этого времени приступаем к возведению фронтонов.

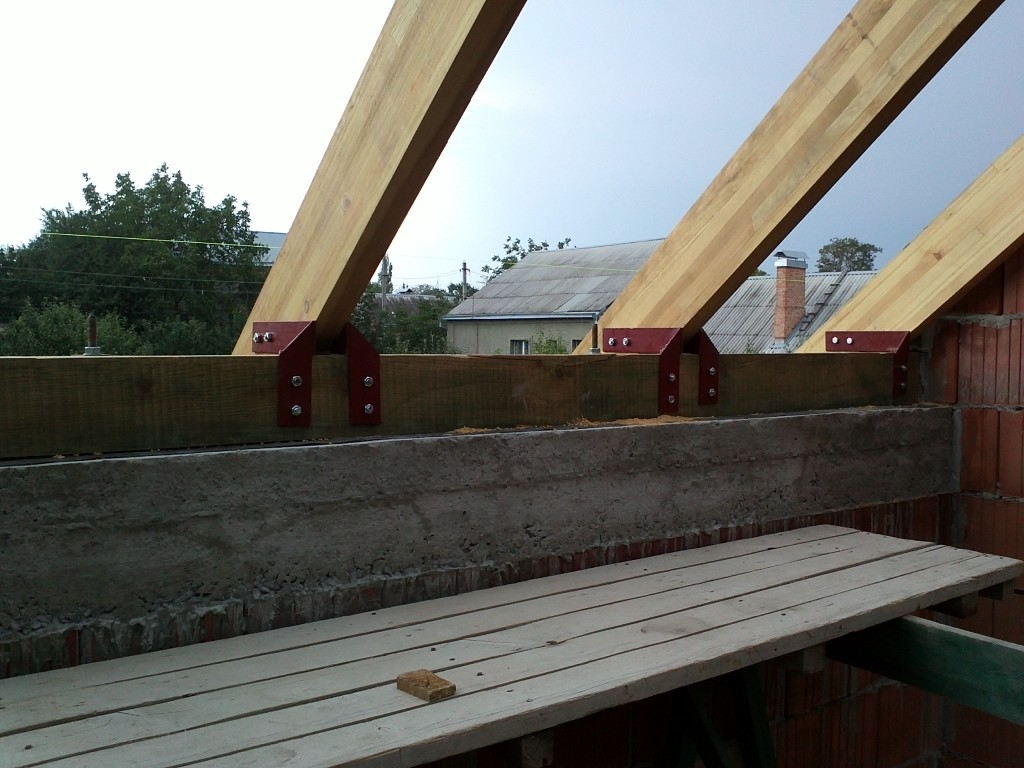

Сборка мауэрлата

Мауэрлат – это брус сечением в 150-200 мм, на который опирается вся стропильная система крыши. Соединение мауэрлата с армопоясом происходит посредством шпилек, ранее забетонированных в последнем. Они проходят сквозь брус и затягиваются гайками с шайбами. Перед монтажом по всему периметру армопояса этажа расстилаем полосу влагозащитной мембраны, а древесину мауэрлата пропитываем антисептическим составом.

Затяжка бруса должна производиться в несколько приемов, так как древесина имеет свойство усыхать и, в следствие этого, уменьшаться в объемах. Первая затяжка делается при монтаже конструкции, а затем с промежутком в двое суток – еще два раза. Так вы сможете добиться жесткого крепления, которое не «поплывет» через некоторое время. Далее можно переходить к монтажу и утеплению крыши.

Как строится мансарда своими руками: видео рассказывает о монтаже мауэрлата.

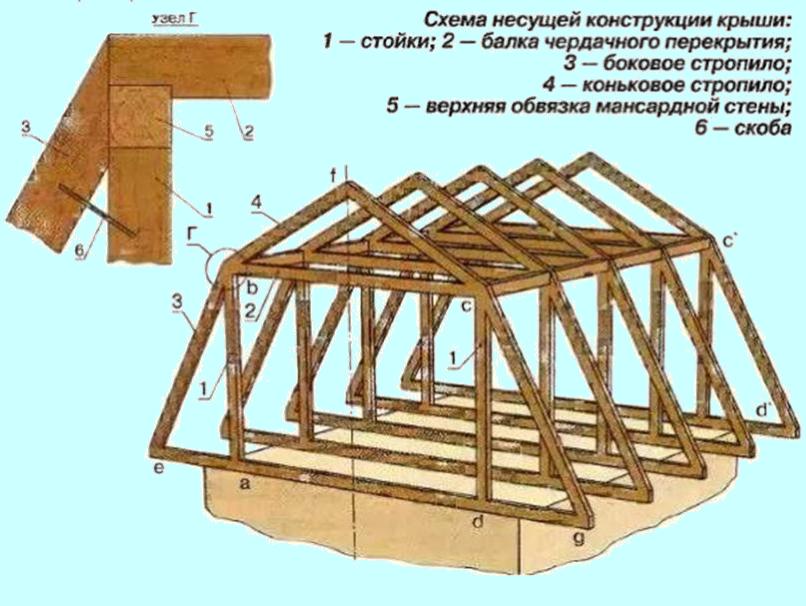

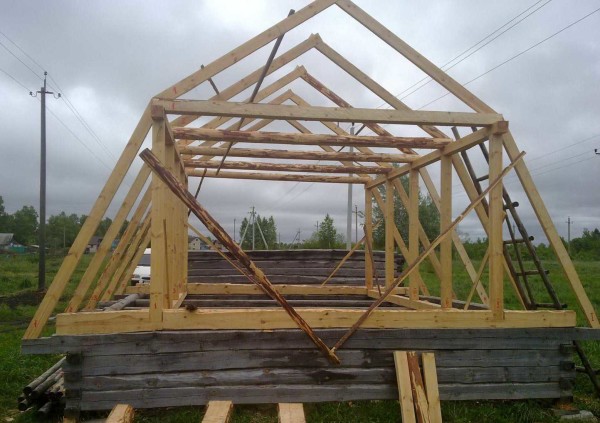

Как сделать мансарду своими руками под ломаной крышей

Несмотря на то, что сама крыша является достаточно дорогой в изготовлении, требует немного больше трудозатрат на ее монтаж, строительство мансарды своими руками займет здесь значительно меньше времени. У вас получается уже готовая коробка для ее сооружения, достаточно всего лишь обшить все отделочными материалами, утеплить и отличное, просторное помещение уже готово. Обязательное условие для постройки – ширина дома должна быть от 5 метров. Так как для комфортного проживания в мансарде вам понадобится высота 220 и более сантиметров, а ширина не менее 3 метров, желательно еще больше.

Верхняя обвязка делается из бруса 80х80, стропила коньковые 60х60 миллиметров. Такие небольшие брусья являются результатом того, что их большое количество и устанавливаются они через каждые 70 сантиметров (смотрите чертеж). Боковые стропила крепятся скобами, балки чердачного перекрытия должны быть не менее 50х50 сантиметров, лучше немного больше, чтобы был запас прочности. Расчет производится для дома 6х6 метров, при увеличении ширины строения прочность материалов будет пропорционально увеличиваться, так как нагрузка на несущие элементы будет намного больше.

Обшивка делается из доски-вагонки, фанеры, ДВП или плит ОСБ. Это наиболее дешевые материалы, которые, при надлежащем утеплении, ничем не будут уступать европейским стройматериалам. Установить их можно на профили, аналогично как при создании каркасных конструкций. Нет необходимости в установке тяжелых несущих конструкций – давление будет оказываться минимальное на стены. При необходимости сделать тяжелые узлы (для крепления плазменной панели, под аквариум и прочее) можно будет установить усиления именно в местах крепления предмета, таким образом, сэкономить большое количество денег на обустройстве помещения.

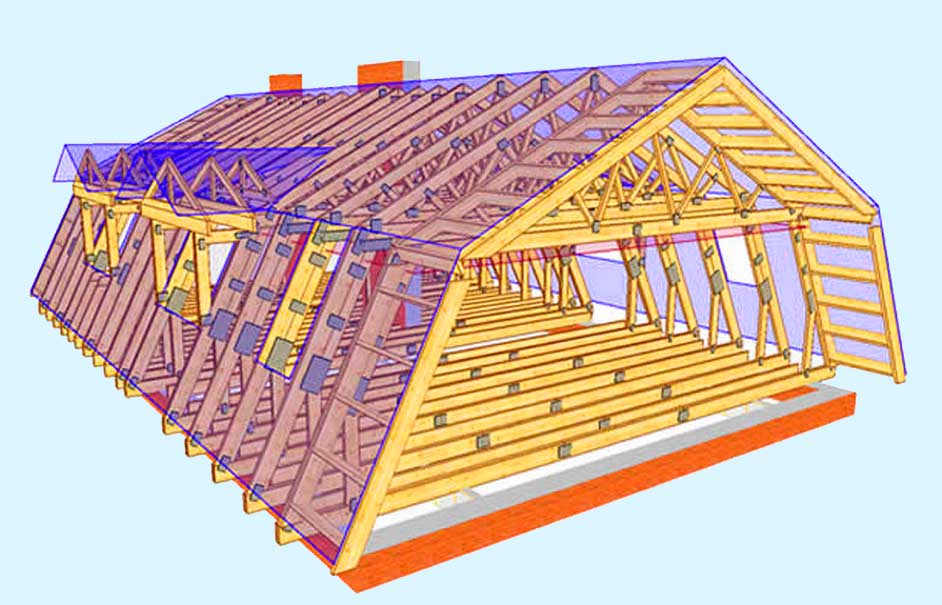

Проект каркасной мансардной крыши

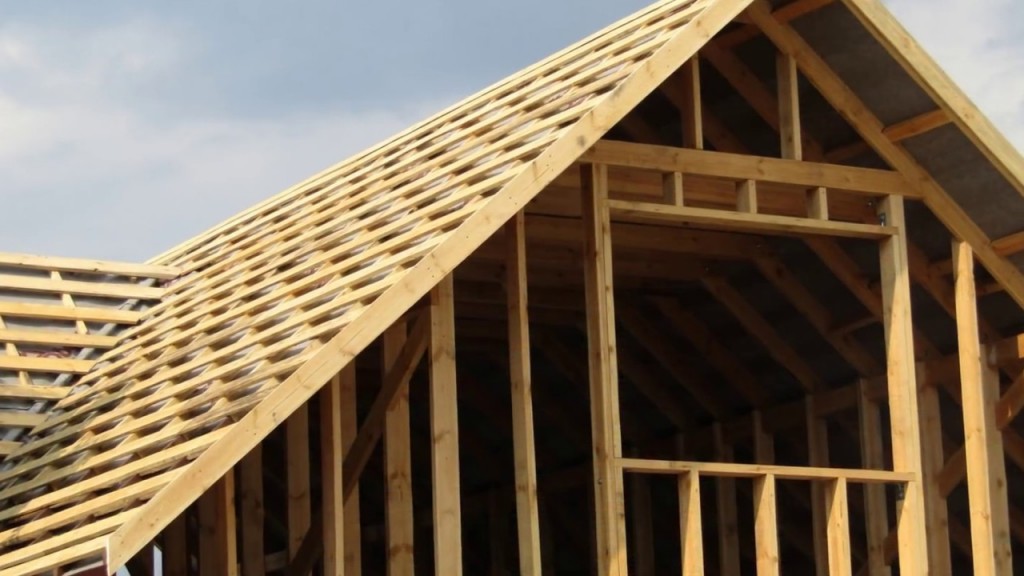

Соорудить каркасный мансардный этаж своими руками — сложная задача, требующая от мастера точности и проведения тщательных предварительных расчетов. Особое внимание стоит уделить разработке проекта.

Решения мансардных окон

При составлении схемы каркасной крыши сделайте несколько проекций конструкции. Такой подход позволит понять, каким образом располагаются элементы стропильной каркасной системы. Правильно рассчитайте, какую высоту будет иметь мансардный конек. Ведь от него напрямую зависит площадь внутреннего помещения.

Проект дома с мансардой

Проектируя каркасный этаж, отталкивайтесь от фигуры с прямым углом. Лучше всего в качестве основы использовать квадрат или прямоугольник, описывающий будущую комнату. Это поможет избежать ошибок при расчете угла ската крыши.

Конструкцию крыши нужно тщательно разработать

В конце свой каркасный проект, даже если он простой, лучше показать специалисту. Компетентный сотрудник укажет на ошибки, а также подскажет, какой должна быть крыша и какие материалы следует использовать для ее сооружения.

Высота чердака не позволят организовать мансарду

Это самый сложный вариант переделки крыши деревянного дома под мансарду и самый затратный, как по денежным вложениям, так и по затрачиваемому времени. По сути, это реконструкция крыши.

На какие этапы разделяют этот процесс переделки.

1. Проектирование

   и проведение расчетов.

2. Приобретение

   требуемых дополнительно материалов.

3. Демонтаж кровельного покрытия
4. Демонтаж стропильной системы

   с обрешеткой.

5. Формирование

   мансардной крыши.

6. Ее утепление
7. Монтаж кровельного

   материала.

8. Формирование пола

   и внутренняя отделка нового помещения.

Проектирование

Тип кровель, оптимальных под мансардное помещение Источник

Самая простая модель – обычная двускатная крыша. Но чтобы увеличить пространство, архитекторы рекомендуют приподнять ее на небольшую высоту – до 1 м. Для этого демонтируют дополнительно старый мауэрлат, поднимают стены постройки, и уже сверху проводят монтаж мауэрлата и стропильной системы.

После завершения монтажа стенку мансарды обшивают и утепляют, как и стропильную систему.

Формирование стенки мансарды с помощью стоек и деревянной обшивки Источник

Если дом кирпичный, то стены мансарды возводят из кирпича, поднимая стены самого дома до требуемой высоты. И уже на них укладывают мауэрлат с последующим монтажом стропильной системы.

Если создается проект стандартной мансардной крыши, тогда все расчеты ведутся с учетом конструкции сооружения. Кстати, о расчетах

Важно правильно их провести, учитывая снеговую и ветровую нагрузку. На самом деле эти расчеты непростые

От них зависит прочность и надежность кровельной конструкции, поэтому этим этапом занимаются профессиональные проектировщики.

Приобретение материалов

Во-первых, надо отметить, что при реконструкции проводят дефектовку. То есть исследуют эксплуатируемый материал на предмет его качественного состояния. Если какие-то детали и узлы не соответствуют требованиям проведенных расчетов, а это обычно сечение, толщина или длина, то их придется заменить. Хотя существуют технологии, когда, к примеру, пиломатериал не соответствует параметрам длины, его просто удлиняют.

Как удлиняют стропильные ноги Источник

Составив дефектный акт, переходят к добору необходимых материалов. Надо отметить, что, проводя реконструкцию крыши, от кровельного материала стараются избавиться. Если он на кровле прослужил достаточно времени, то при демонтаже высока вероятность его выходя из строя. Поэтому кровельный материал приобретают в полном объеме в соответствии с проектом новой крыши.

Демонтажные операции

Как говорится, ломать не строить. То есть это самый легкий процесс

Но не стоит сильно усердствовать, ведь важно сохранить материалы для дальнейшего использования

Строим мансарду на старом доме своими руками

Как увеличить жилое пространство старого дома без дополнительных пристроек? Оптимальный вариант — обустройство новой кровли мансардного типа. Для ее возведения необходимо выполнить расчетную часть, правильно подобрать стропильную схему и материал покрытия крыши.

Расчет нагрузки

Сначала следует выяснить оптимальную массу новой конструкции, так как не все стены старого дома рассчитаны на дополнительную нагрузку. Общий вес кровельного пирога равен сумме следующих компонентов: стропил, обрешетки, утеплителя и гидроизоляции. При этом, легкая каркасная конструкция должна быть обслуживаемая: выдерживать не только стандартные снеговые и ветровые нагрузки, но и массу человека.

Беря данные из таблицы, можно рассчитать оптимальную нагрузку на несущие стены. Предположим, что они изготовлены из полнотелого кирпича с толщиной кладки 400 мм. Тогда постоянная нагрузка будет равна: 400*1800/1000= 720 кг/м². В данном случае, стены способны выдержать вес мансарды, изготовленной из балок с плотностью 300 кг/м³ и покрытой керамической черепицей.

Если же стены не способны выдержать общий вес мансарды, можно обустроить дополнительный фундамент. На него устанавливаются несущие вертикальные опоры для создания основы кровли. Такая конструкция позволит избежать нагрузки на стены дома.

Демонтаж крыши

Определившись с конструкцией кровли, можно приступать к ее изготовлению. Но до этого требуется выполнить правильный демонтаж старой. Это можно сделать своим руками, если придерживаться следующего порядка работ:

1. Снятие кровельного покрытия.
2. Демонтаж обрешетки. Если состояние деревянных планок хорошее, их можно использовать для новой кровли.
3. Стропила и балки перекрытия следует снимать, начиная с конька.

После этого делается проверка материала на возможное повторное использование. Строительство мансарды на старом доме зачастую выполняется с минимальными затратами. Поэтому нужно использовать все возможности для снижения стоимости.

Строительство мансарды

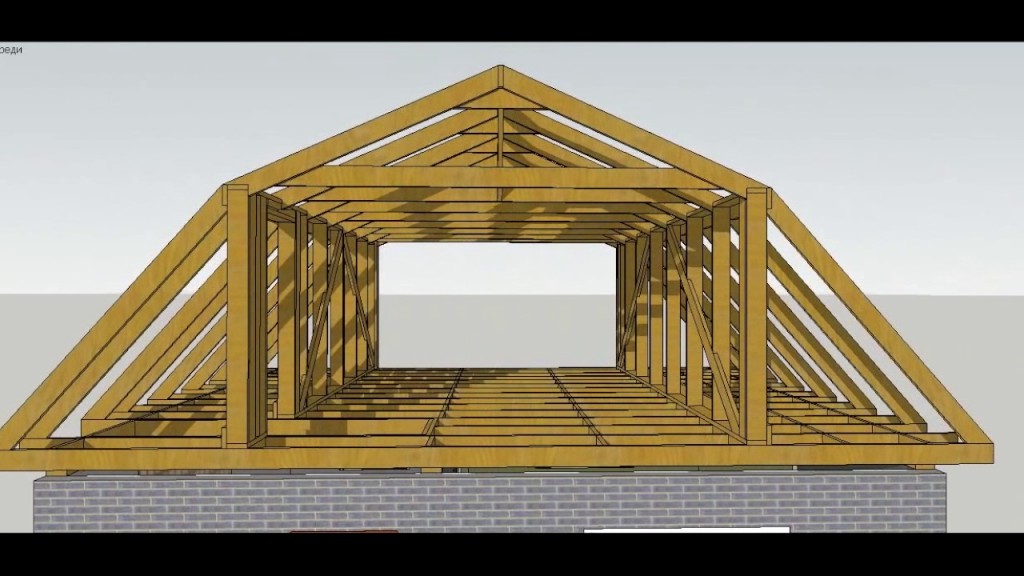

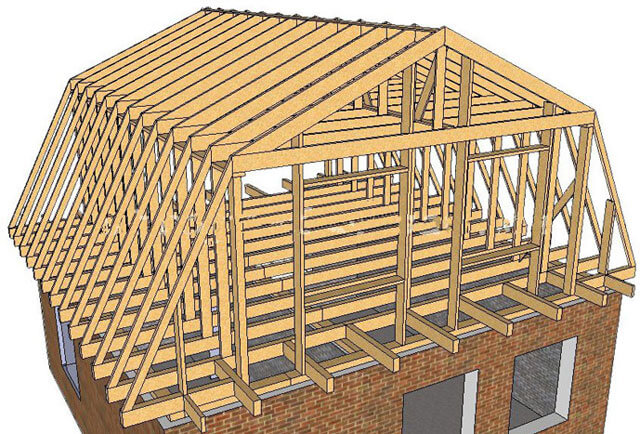

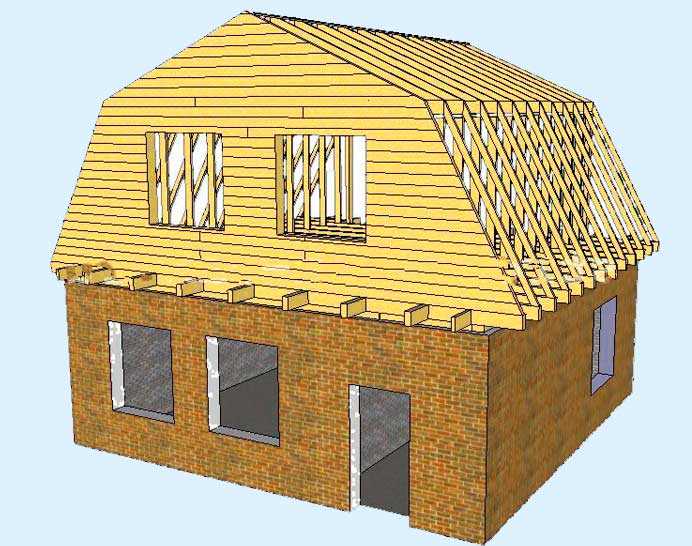

Чаще всего новая мансарда делается в виде двускатной ломаной кровли. Это обусловлено большим внутренним пространством, которое можно использовать в качестве жилого помещения.

Перед началом строительства нужно сделать правильный расчет оптимального расстояния между стропилами (см. Стропильная система двускатной крыши). Не всегда старый деревянный дом может выдержать нагрузку новой крыши, поэтому следует выбирать шаг установки несущих конструкций исходя из расчетного веса кровли. Данные об этом параметре можно взять из таблицы.

Затем основываясь на расчетных данных, делается закупка материала — деревянных балок, стропил и реек для обрешетки. Шаг последний зависит от материала покрытия. Зачастую он не должен превышать 400 мм. Но окончательные параметры определяются исходя из рекомендаций производителя кровельного материала.

Установка мауэрлата

Мауэрлат — это горизонтально расположенные брусья, на которые будут монтироваться несущие элементы кровли. Он предназначен для равномерного распределения нагрузки на стены.

Для выполнения монтажных работ потребуются следующие материалы и инструменты:

1. Молоток, ножовка по дереву.
2. Гвозди длиной до 50 мм. Количество зависит от площади крыши.
3. Мерительный инструмент: отвес, строительный уровень, рулетка.

Чаще всего для монтажа мауэрлата применяют деревянный брус сечением 150*100. Его количество определяется периметром крыши. Для соединения бруса с несущей стеной рекомендуется использовать монтажные дюбеля.

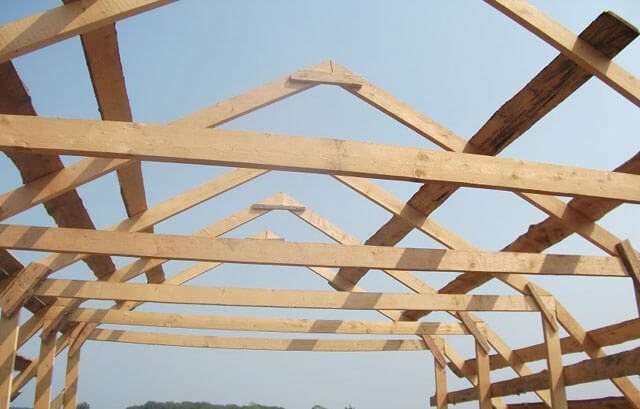

Монтаж стропильного каркаса и обрешетки

На первом этапе необходимо установить на мауэрлат несущие балки. Затем на них крепятся вертикальные стойки, соединенные между собой в верхней части брусьями — прогонами. На получившийся каркас монтируется стропила для будущей мансардной кровли.

Обрешетка предназначена для установки кровельного покрытия. Ее размер и конфигурация зависит от используемого защитного материала. Обычно для изготовления обрешетки используют доски 40*150 мм. Они набиваются поверх стропил, образуя монтажную площадку.

Окончательный этап

Вышеописанная технология строительства мансардной крыши является универсальной. В качестве гидроизоляционного слоя рекомендуется использовать специальную рулонную микрофибру. Она крепится на обрешетку.

Уже поверх нее выполняется монтаж кровельного покрытия. Для улучшения теплоизоляционных свойств крыши нужно выполнить внутреннее утепление.

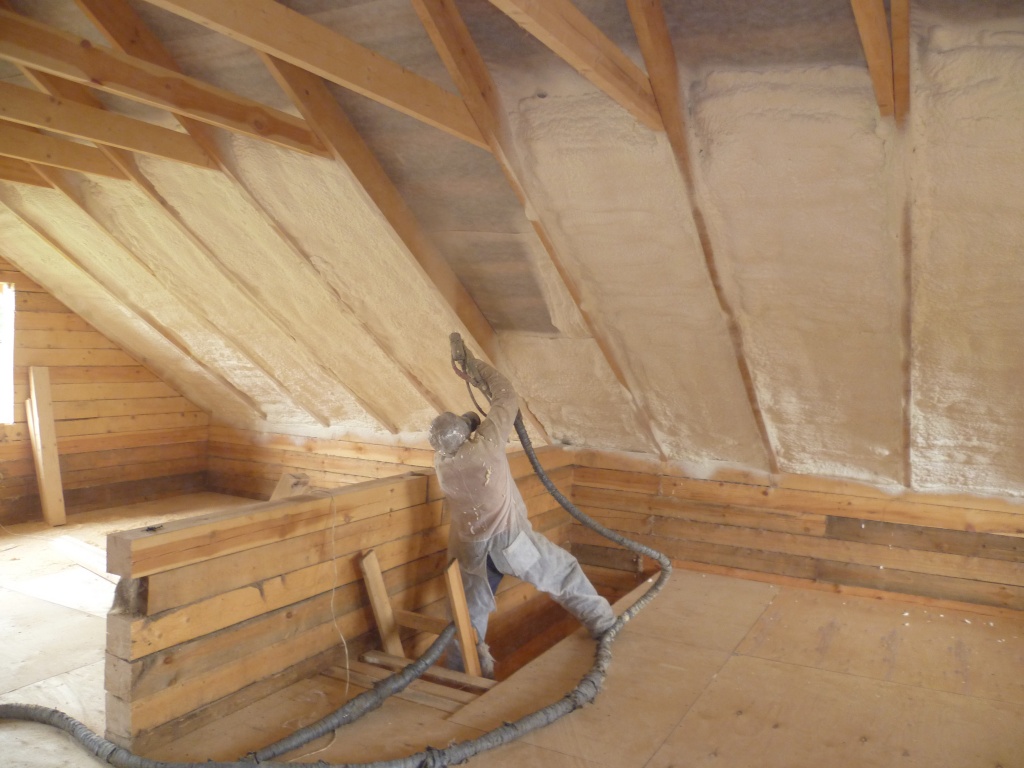

Это делается с помощью базальтовой ваты или экструдированного пенополистирола.

На что нужно обратить внимание при обустройстве мансардной крыши в старом одноэтажном доме? Прежде всего — правильно рассчитать общий вес конструкции, установить надежный кровельный пирог и подобрать соответствующий материал. Итог работы — дополнительное жилое помещение, комфорт проживания в котором будет не хуже, чем в остальных комнатах дома.

Дом из газобетона с каркасной мансардой в Подмосковье

Располагаются они на передней и задней стенах мансарды. Наличие такой вентиляции обеспечит помещение нормальной влажностью и здоровым микроклиматом.

Обшивка мансарды

Обшивка мансарды подготавливает всю ее поверхность к последующей отделке декоративными строительными материалами. Этапы обшивки включают:

• Укладку пароизоляции;
• Внутреннюю отделку.

Пароизоляционный материал обеспечит следующий за ним отделочный слой из гипсокартона долговечностью. Укладывают пароизоляцию внахлест, прикручивая к стенам шурупами или саморезами.

Пример отделки и обустройства мансарды из газобетона

Нужно помнить, что отделка и обустройство мансарды должно осуществляться в самую последнюю очередь, то есть, после того, как будет уложена кровля. В качестве отделочного стройматериала популярно использование панелей МДФ. Используя гипсокартон, можно сделать интересную двухуровневую потолочную зону.

Многие проекты газоблочных домов предполагают применение в качестве покрытия кровли керамочерепицу или профнастил. Для жилых помещений не рекомендуется использование популярного в прошлые десятилетия шифера.

Пример крыши коттеджа с мансардой покрытой черепицей

Наиболее бюджетным вариантом из современных предложений можно назвать полотна профнастила из оцинкованных листов, окрашенных защитной краской. При выборе этого кровельного материала, нужно обратить внимание на то, что такие элементы кровли, как карнизы, конек и ендова, должны быть также выполнены из металла.

Что следует учитывать при строительстве

В настоящее время лучший вариант – ломаная мансарда. Она довольно просторная и действительно может стать полноценным жилым помещением с большой площадью. Естественно, для этого нужно произвести точные расчеты.

Строительство мансардной крыши потребует от вас учета множества факторов перед началом строительства дома. Перечислим основные.

Видео про мансардную крышу дома своими руками

Вполне понятно, что чем меньше угол наклона, тем больше полезного пространства будет на вашей мансарде. Но далеко не всегда нужно стремиться к максимально пологому размещению. Перечислим некоторые особенности выбора:

• Если ваш дом находится на территории с умеренным климатом, где зачастую ветреная погода, а снег – редкость, то можете смело делать крышу с малым наклоном;
• В случае, если снегопады и ливни – частое явления для вашей местности, от пологой крыши следует отказаться;
• Не забывайте, что вам нужно позаботиться о качественной тепло-, звуко- и гидроизоляции. Мансарда представляет из себя такое жилое помещение, как и остальные комнаты в вашем доме;
• Лучшие материалы для кровли – черепица или шифер. Многие по ошибке ставят металлическое покрытие, но с приходом холодов сталкиваются с проблемами теплосбережения на мансарде. Обратите внимание, что материалы должны быть огнеупорными и влагостойкими. Крыша всегда состоит из деревянных элементов. В целях лучшей сохранности рекомендуется обрабатывать все такие поверхности противогрибковым раствором;
• Наружная лестница для мансарды значительно сэкономит пространство в доме. Внутренняя лестница – вариант куда более удобный, но и места занимает немало. Отлично, если вы позаботитесь об установке потолочной лестницы. Места она практически не занимает. Как альтернативу можно установить винтовую лестницу, но ее удобство часто поддается сомнению.

Наружная лестница для мансарды значительно сэкономит пространство в доме

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

• Сделать самому.
• Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

• создание каркаса,
• обустройство кровли.

Для проведения работ потребуются различные материалы:

• Деревянный брус различного сечения.
• Доски толщиной 3-4 см и шириной 15 см.
• Кровельный материал (шифер).
• Утеплитель.
• Пароизоляция.
• Гидроизоляция.
• Гвозди на 80 мм.

Потребуются также инструменты для работы:

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

• вес стропил и балок,
• вес утеплителя,
• вес гидроизоляции,
• вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Вентиляция мансарды

При наличии в чердачном помещении мансарды вытяжная система приобретает двойной характер. Кроме того что вентиляция обеспечивает проветривание подкровельного пространства, добавляется еще одно помещение – между утеплителем крыши, и утеплителем мансарды.

При таком устройстве приточные отверстия в подшивке дополняются вторым рядом, который работает уже на новый участок. В коньке происходит объединение потоков воздуха и общий их вывод на улицу через коньковый аэратор.

Вытяжная система вентиляции в мансарде должна быть автономной, не зависящей и не пересекающейся с кровельной системой.

Для осуществления притока чистого воздуха в мансардное помещение используют оконные проёмы. Обычно их бывает достаточно для комфортного пребывания в помещении людей. Вытяжные функции мансарды выполняют отверстия, расположенные у потолка и соединенные с основной вытяжкой дома посредством воздуховодов. Воздуховоды, которые проходят под крышей, необходимо утеплить, для того чтобы зимой не создавалось конденсации теплого воздуха.

Часто встаёт вопрос, как сделать вентиляцию в мансарде и не ухудшить проветривание пространства под крышей. Для этого необходимо оставлять зазор для циркуляции воздуха под основанием, не менее 5 сантиметров.

Мой опыт

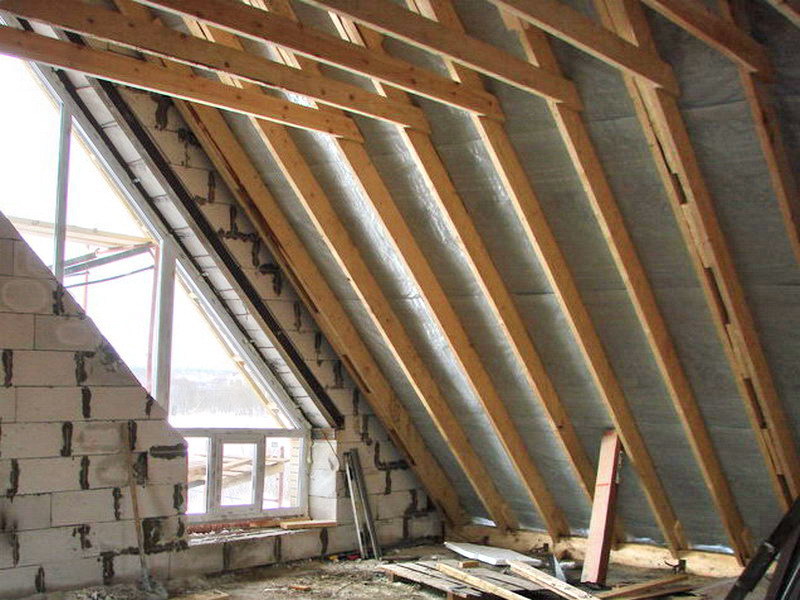

При строительстве мансарды я выбрал ломаную крышу. На монтаж стропильной системы был закуплен сосновый брус сечением 50х100 мм. Шаг между стропильными ногами — 90 см, наибольшая длина пролета — 3 метра. Угол наклона кровли — 30 градусов для верхних скатов и 60 для нижних.

Темные закоулки мансарды. Лежень и стойки изготовлены из бруса 100х50 мм.

Обрешетка под кровельный материал (профлист) собрана из необрезной доски толщиной 25 мм. Именно из необрезной — просто потому, что ее цена ниже, а внешний вид при укладке под кровлю не имеет никакого значения. Шаг обрешетки — 25 см.

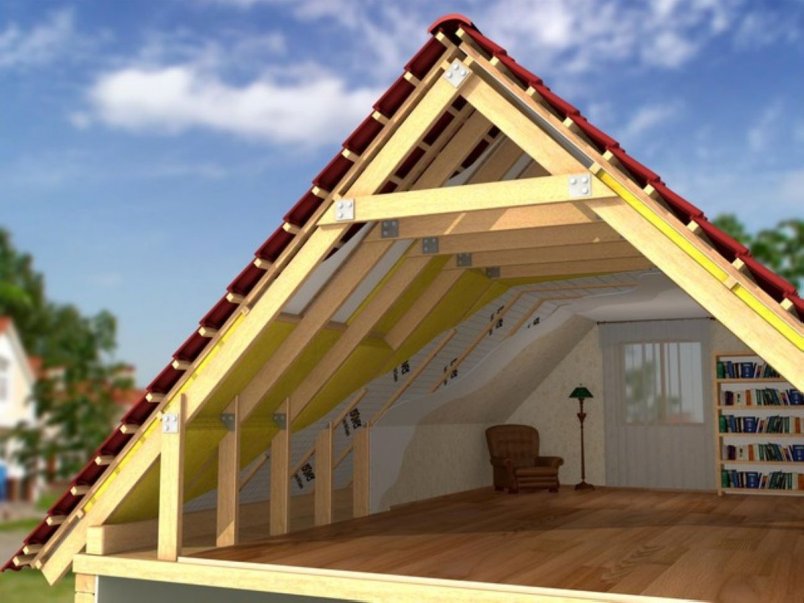

Ригель стягивает верхние стропила примерно в середине их длины. Подвесной потолок из ГКЛ собран на потолочных профилях, закрепленных к стропильным ногам и ригелям прямыми подвесами.

Благодаря высокому расположению ригеля потолок имеет наклонные участки. Высота мансарды в центре — 2,6 метра, внизу наклонного участка потолка — 1,9 м.

Конструкция стропильной системы доказала свою прочность: четыре сезона она успешно противостоит типичным для севастопольских зим сильнейшим ветрам.

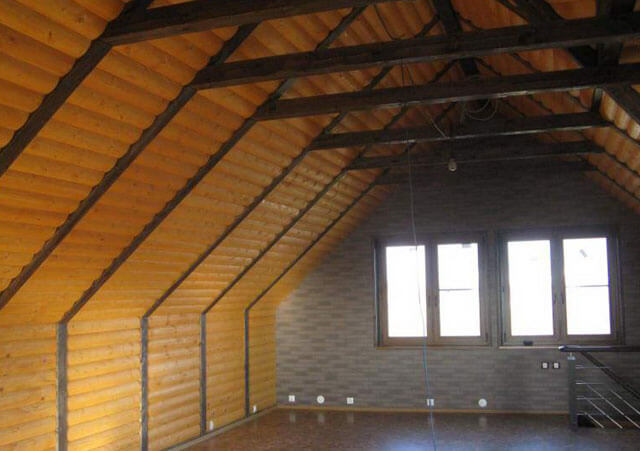

ОТДЕЛКА ПОТОЛКА МАНСАРДЫ

Желательная высота потолков – от 2,2 м . Для этого производится замер от полового покрытия до гряды стропил, в точке с достигнутой высотой нужно сделать отметку. Между противоположными стропилами размещается брусок, прикрепленный только с одной стороны, а другой (незакрепленной) устанавливается к отметке и закрепляется саморезами. После размещения всех стропил основание потолка можно считать готовым. Будет надежнее, если дополнительно прикрепить поперечные брусы. Иногда допускается также размещение вертикальных брусьев от крайнего к полу, служащие основой. Готовая конструкция обшивается досками с зазором 0,1 мм либо гипсокартоном. Поверх досок прибивается гидроизоляция и укладывается толстый утеплительный слой. Отделка потолка зависит от собственного желания.

Проектирование

Монтаж каркаса производят по этой схеме

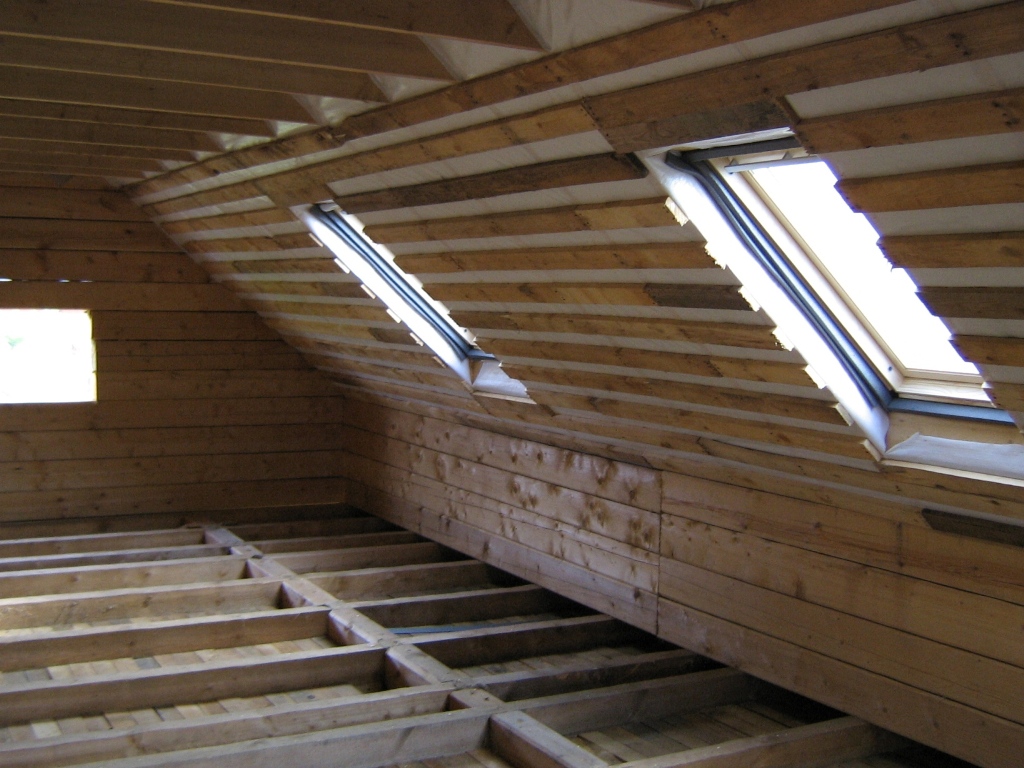

Создание проекта для возведения крыши со слуховыми окнами обязательно. В процессе проектирования необходимо учесть некоторые обязательные нюансы.

Существуют определенные правила размещения конструкций, несоблюдение которых, как показывает практика, ведет к возникновению проблем при эксплуатации кровли:

1. Их нельзя располагать вблизи конька, карниза, а также близко к фронтонам.
2. Если создаются несколько проемов, то расстояние между ними необходимо выдержать не менее 0,8 метра. Это позволит свободно проводить профилактические осмотры крыши, препятствует накапливанию снега на кровле.

Расположение и форма этих элементов выбирается по личному предпочтению владельца недвижимости, выбор может быть обусловлен модными тенденциями на рынке недвижимости, а также основной целью, которая преследуется при создании оконных проемов на крыше – будут они использоваться практически или только в качестве декоративных элементов.

Совет! Этот архитектурный элемент усложняет возведение кровли. Уровень сложности будет зависеть от вида выбранной конструкции окна, материала покрытия кровли. Лучше доверить возведение крыши со слуховыми окнами профессиональным кровельщикам.

Точный чертеж такого элемента должен быть воспроизведен на бумаге. Для этого, тщательно производятся все замеры. Количество и размеры напрямую зависят от площади подкровельного помещения.

Основное правило, которое следует учитывать при расчетах, следующее:

Окна могут быть в один или два ряда. Нижний край может быть на расстоянии не менее 0,8 метра от уровня пола мансарды, а расположение верхнего края зависит от высоты в помещении.
