Фундамент Утепленная Шведская плита (УШП)

История появления Утеплённой Шведской плиты

Содержание

• 1 История появления Утеплённой Шведской плиты
• 2 Шведские исследования УШП
• 3 УШП: дорого или нет?
• 4 Каковы плюсы УШП?
• 5 Каковы минусы УШП?
• 6 Диапазон применения и особенности схемы
• 7 Плюсы характерные для обоих типов фундамента
  • • 7.0.1 УШП плюсы
    • 7.0.2 УШП минусы
    • 7.0.3 УФФ плюсы
    • 7.0.4 УФФ минусы
• 8 Конструктивные отличия от других видов фундаментных конструкций
• 9 Область возможного применения УФФ
• 10 Описание технологии строительства
  • 10.1 Разметка и земляные работы
  • 10.2 Дренаж, подстилающий слой и монтаж фундаментной ленты
  • 10.3 Засыпка подстилающих слоев и укладка утеплителя
  • 10.4 Армирование, монтаж труб и заливка бетона
  • 10.5 Устройство теплой отмостки
• 11 Технология строительства
  • 11.1 Разметка котлована и траншей
  • 11.2 Укладка дренажа и подстилающих слоев
  • 11.3 Устройство гидроизоляции
  • 11.4 Бетонирование ленты
  • 11.5 Укладка утеплителя, армирование и заливка плиты
  • 11.6 Заливка бетона
  • 11.7 Устройство отмостки
• 12 Область применения УФФ
• 13 Заключение
• 14 В какой последовательности производится монтаж шведской плиты?
  • 14.1 Размечаем участок
  • 14.2 Выполняем земляные работы
  • 14.3 Обустраиваем систему дренажа
  • 14.4 Прокладываем инженерные коммуникаций
  • 14.5 Подбираем утеплитель и производим его укладку
  • 14.6 Укладываем арматурную сетку и монтируем обогреваемый пол
  • 14.7 Рекомендации по укладке магистралей теплого пола
  • 14.8 Монтируем опалубку
  • 14.9 Выполняем заливку бетонной массы
• 15 Заключительные рекомендации

В России уже 20 лет ряд компаний предлагают строить Утепленную Шведскую Плиту, хотя данный фундамент не имеет никакого отношения к шведам. Этот тип фундамента (FROST-PROTECTED SHALLOW FOUNDATION) впервые стал использоваться Frank Lloyd Wright для своего дома в 1902 году, а затем для жилой застройки эконом класса в пригородах Чикаго во времена Великой Депрессии в 1930 году. Особый упор делался на экономичности конструкции. В 50-е годы технологией заинтересовались скандинавы и для накопления данных построили несколько домов на FPSF. Эксперимент удался настолько, что к 1972 году в одной только Швеции было построено более 50’000 домов на этом виде фундамента. Примерно в это же время Норвежское Королевское Общество выделило грант размером около 10 млн. долларов под создание скандинавского межгосударственного фонда для более детального изучения вопроса. В 1976 была опубликована работа Frost I Jord (Процессы замерзания в грунте). На основе результатов проекта Frost I Jord начиная с 1978 года норвежцы стали публиковать национальные СНиПы касательно FPSF.

К концу 20-го века в Скандинавии на FPSF было построено более миллиона домов. Особую популярность утепленный плитный фундамент приобрел благодаря идеям «пассивного дома». Сами американцы теперь признают, что скандинавы творчески переработали и существенно обогатили практику использования FPSF и теперь сами внедрили правила строительства утепленных мелкозаглубленных фундаментов в свой строительный код. Особенно отмечается тот факт, что в скандинавском версии этот тип фундамента представляет из себя интегральное решение собственно фундамента, устройства пола первого этажа, низкотемпературного отопления и системы ввода-вывода коммуникаций.

Разновидности плитного фундамента, их характеристики

В настоящее время известно три типа плитного фундамента, каждый из которых имеет свои отличительные особенности. Традиционным считается русский вариант, который был спроектирован отечественными конструкторами. Изделие представляет собой толстую монолитную железобетонную плиту с массивными ребрами. Фундамент характеризуется большим прочностным запасом, отсутствием деформаций, благодаря чему может быть использован при экстремальных условиях эксплуатации.

Технология изготвления финской плиты пошагово

К недостаткам конструкции можно отнести недостаточное утепление и необходимость заливать бетон два раза: первый – для создания ребер жесткости, второй – для формирования непосредственно плиты. Однако это увеличивает период эксплуатации.

Фундамент в виде утепленной финской плиты родом из Финляндии. Конструкция имеет меньшую толщину, но характеризуется достаточной прочностью. Она хорошо утеплена и адаптирована под систему теплого пола. Такой фундамент является холодным контуром. Теплоизоляция толщиной не менее 150 мм монтируется на плиту, отрезая холодный контур фундамента от теплого пола первого этажа здания, который устанавливается в дополнительной армированной стяжке.

Менее энергосберегающей, но более экономичной по сравнению с финским вариантом является утепленная шведская плита. УШП не нуждается в дополнительной стяжке, поскольку система теплого пола монтируется непосредственно в плиту, толщина которой достигает минимальных размеров.

Устройство монолитного фундамента: составляющие элементы

Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.

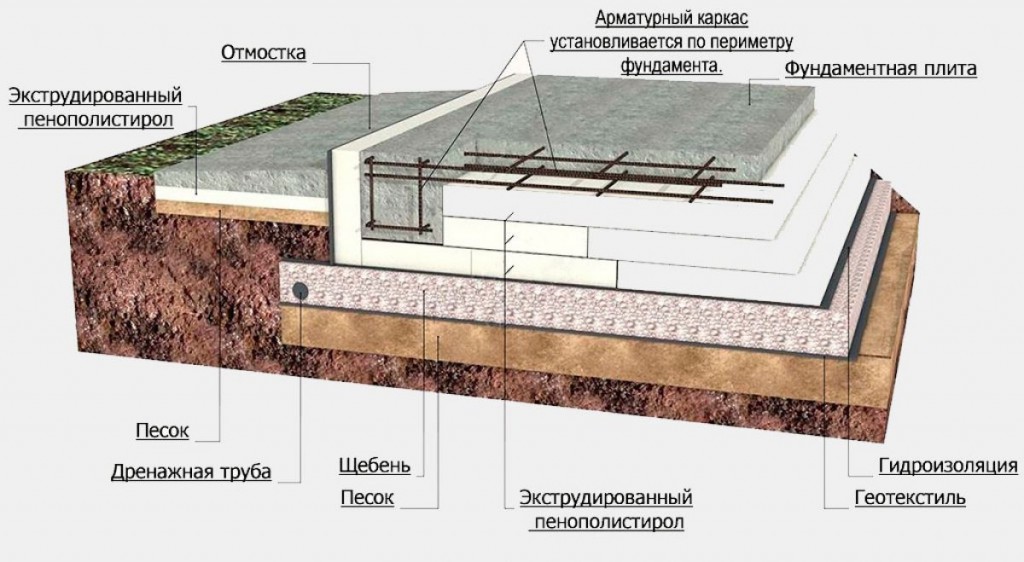

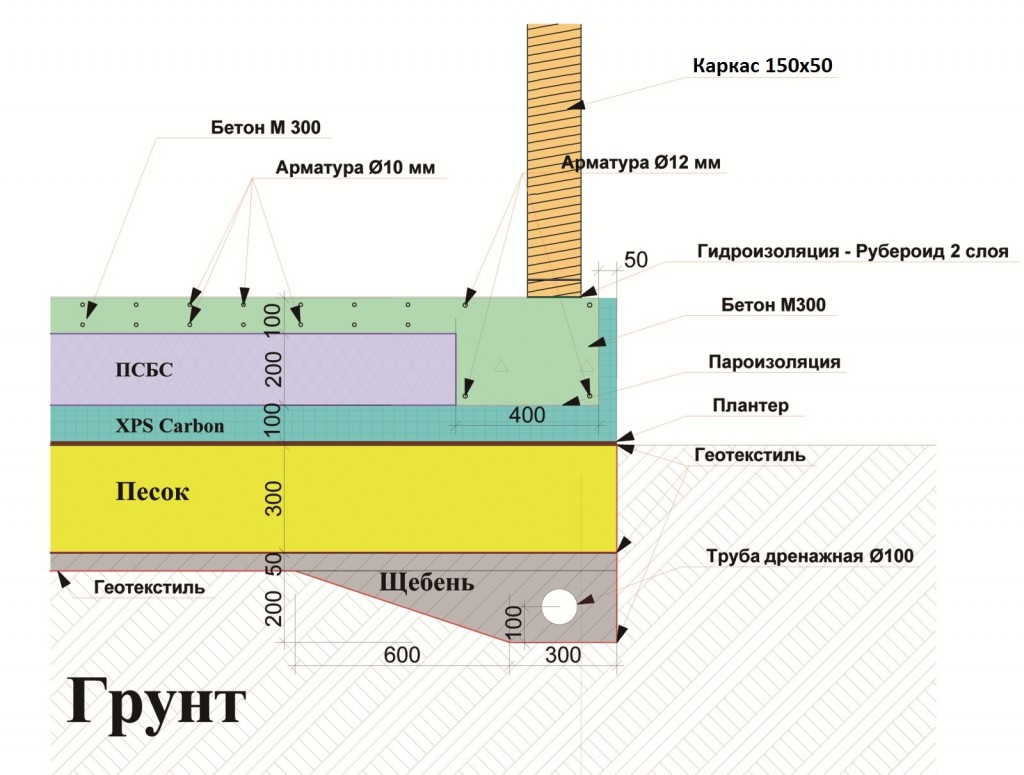

Рисунок 1. Конструктивная схема классического плитного основания

Классический «пирог» такого основания состоит из таких конструктивных элементов:

1. Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
2. Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
3. Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
4. Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
5. Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
6. Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
7. Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.

Однако «пирог» может включать и другие элементы – все зависит от разновидности основания. Так, устройство фундамента типа УШП (утепленная шведская плита) предполагает необходимость применение экструдированного пенополистирола, поверх которого уже сооружается бетонное основание.

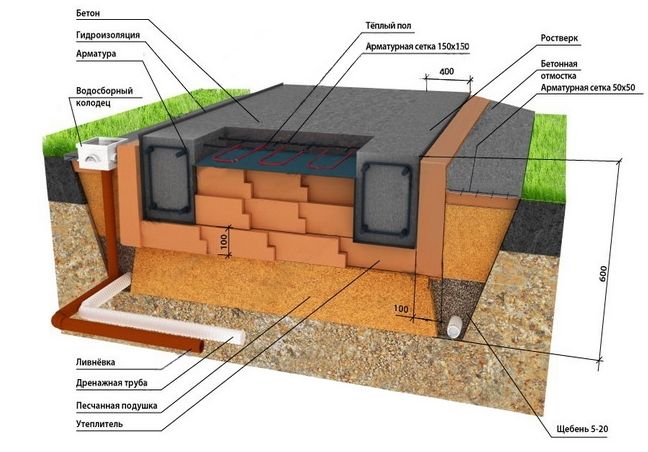

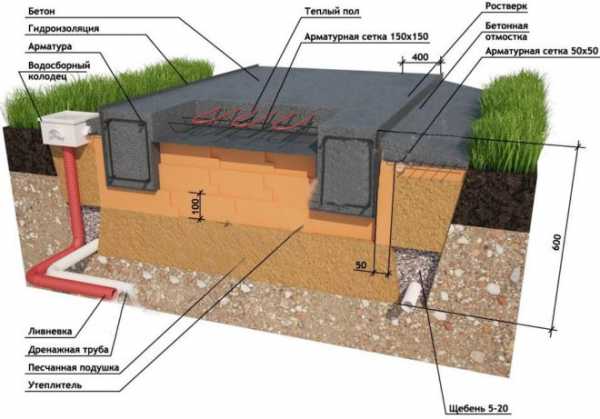

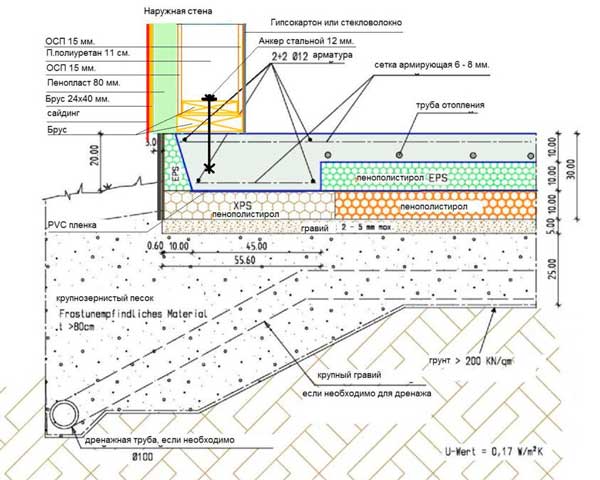

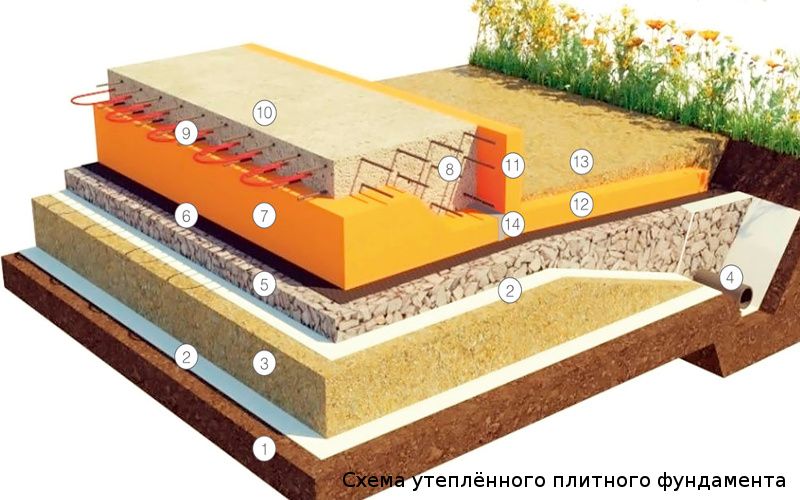

Рисунок 2. «Пирог» утепленной шведской плиты

Конструкция и характеристики плиты УШП

Фундамент, выполненный из плит УШП, можно заливать без специальной техники, при этом он обладает минимальной трудозатратностью, стоит дешевле МЗЛФ и уступает цене лишь винтовым сваям.

Так как технология пришла к нам из Европы, для нее не существует отечественных СНиП. Впрочем, производители-лидеры в области теплоизоляционных материалов создали на фундамент УШП инструкции и разработали технические решения, в которых учтены все стандарты ГОСТ:

• изделия или материалы, предназначенные для строительства (7076);
• паропроницаемость строительного материала (25898);
• теплоизоляционные свойства (17177);
• нормированные параметры горючести стройматериала (30244);
• пенополистирол (15588).

Проектируя «шведское» основание для дома, конструкторы также обязательно учитывают СП:

• воздействия, нагрузки (СП № );
• основания, фундаменты (СП № и № ;
• ключевые положения для железобетонных конструкций (СП № );
• несущие или ограждающие конструкции (СП № ).

Теплорасчет в отношении УШП аналогичен МЗЛФ, относящихся к отапливаемым зданиям. Следует иметь в виду, что некоторые производители пенополистирола делают ошибки при технических решениях для шведских плит и это пагубно сказывается на их работе и в целом для постройки.

Шведская система включает в себя:

Соответственно, в плиту по умолчанию вложены ребра жесткости, утеплитель, подогревающие плиты элементы. Периметр земли, покрытый этой конструкцией, оказывается надежно защищен от промерзания. Прочность плит бывает достаточной для тяжеловесных стен (кирпичных или блочных кладок в несколько этажей), а также различных кровельных материалов (сланцевой, керамической, цементно-песчаной черепицы).

Кроме расположения под фундаментом или вместо фундамента, а также горизонтально под здания на глубине пролегания ж/б конструкций, теплоизоляционный утеплитель УШП может монтироваться и по периметру вертикально, дублируя форму плитного основания. Трубы коммуникаций укладываются в изоляционном материале, дублируются для каждой инженерной системы. Как правило, выполненные по технологии УШП, они отличаются высокой ремонтопригодностью в процессе эксплуатации, что особенно важно.

Кольцевой дренаж сосредоточивает в себе ливневые, паводковые, грунтовые стоки, отводит их в подземное вместилище для вторичного применения либо вместо откачки ассенизаторскими системами. В противоположность минеральным утеплителям, пенополистирол сохраняет свои свойства даже при постоянном контакте с водой, потому применяется в шведских системах без альтернатив для замены.

Плитный фундамент — что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

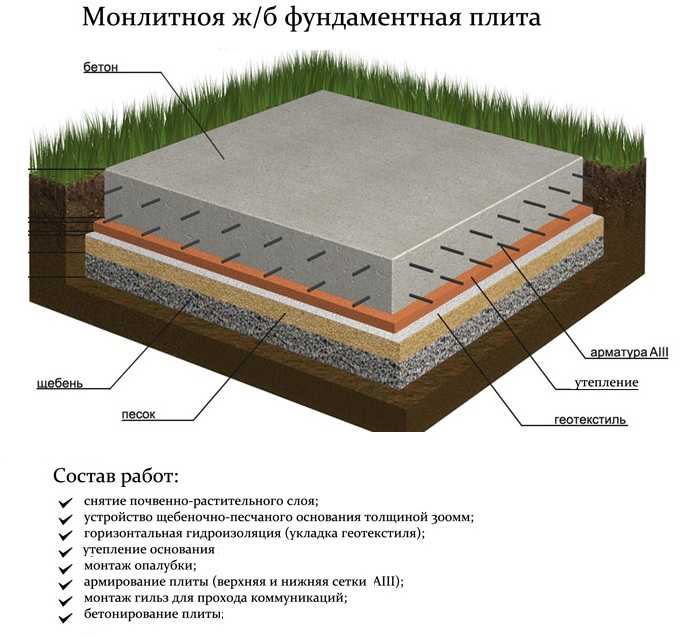

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

• Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

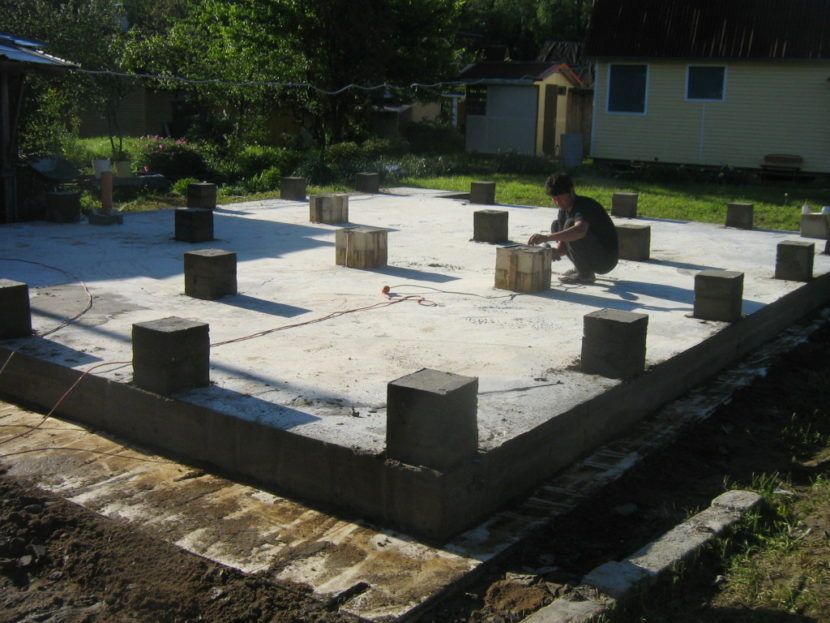

Классический вариант фундамента монолитная плита без утепления

• Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией. УШП — утепленная шведская плита со встроенным теплым полом
• Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

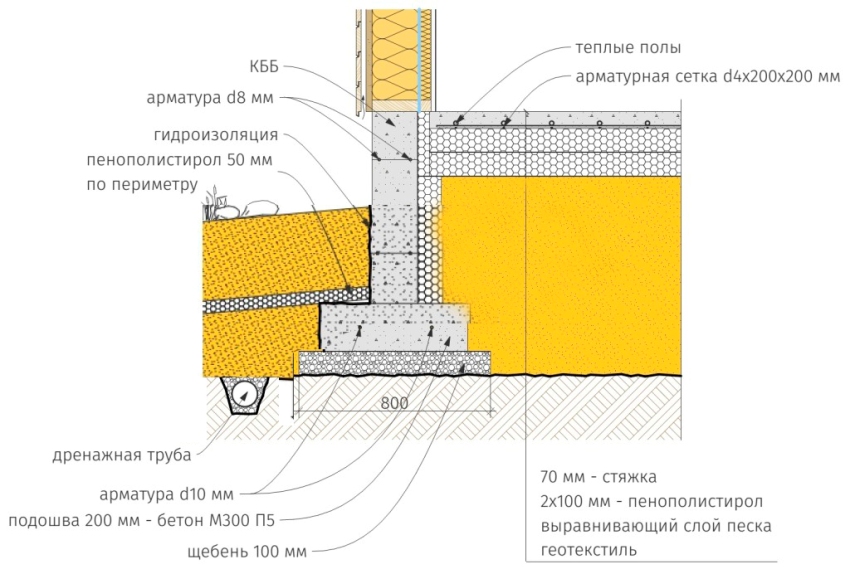

Так выглядит в разрезе русский плитный фундаментСтроение фундаментной плиты с ребрами вниз и вверх

Стоительство шведской плиты

Работать с УШП очень легко, в процессе происходит укладка различных отопительных трубопроводных каналов, так называемая технология водяного пола. Что касается канализации и водоснабжения, то они укладываются под утепляющей прослойкой. Утепленная шведская плита имеет свои особенности: это тепловая и изоляционная защита в виде пеноплекса или пенополистирола, пролегающая снизу и по бокам всей шведской плиты. Применяемый утеплительный слой повторяет строение опалубки, а впоследствии её разборки (опалубки) остается на своем месте.

Компания «Карельский фундамент» предлагает высококачественные утепленные шведские плиты, имеющие в своем составе такие составляющие:

• щебенка(гравий);

• песок;

• кровельный и гидроизоляционный материал (термопластичная пленка);

• теплоизоляционный материал;

• упрочненный каркас;

• устройство труб;

• дополнительный слой сетки для прочности;

• бетон.

Фундамент из шведской плиты замечательно используется при строительстве зданий на заболоченной земле, а также на местности с близко находящимися подземными водами. Кроме того, заметим, что шведская плита прекрасно подойдет для грунта насыпного типа или подверженного морозному пучению. Фундамент УШП невероятно надежен, ему абсолютно не страшно химическое воздействие почвы любого рода, а все это вследствие химически пассивного экструдера, придающего защиту со всех сторон.

Методика укладки фундамента утепленной шведской плиты состоит из этапов:

• первостепенно определяются и отмечаются края шведской плиты, далее выкапывается котлован глубиной около шестидесяти сантиметров;

• необходимо провести выравнивание дна и подготовку канавок под водопроводные и канализационные трубы;

• непосредственно процесс монтажа труб;

• установка опалубка по всей границе будущего фундамента;

• для лучших гидроизоляционных свойств, при наличии возможностей, дно засыпают глиной, хорошо ее утрамбовывая (слой около 15 сантиметров);

• высыпание нового слоя – щебня, достигающего пяти сантиметров, качественно его утрамбовывания;

• утрамбовывание нового слоя – песка (примерно 10 см);

• покрытие песчаной поверхности гидроизоляционным материалом;

• следующий этап – укладка экструдера, наименьшая допускаемая толщина которого – десять сантиметров;

• установка армированной решетки с секциями десять на десять сантиметров, а также советуем выбирать каркас с диаметром от двенадцати до шестнадцати миллиметров;

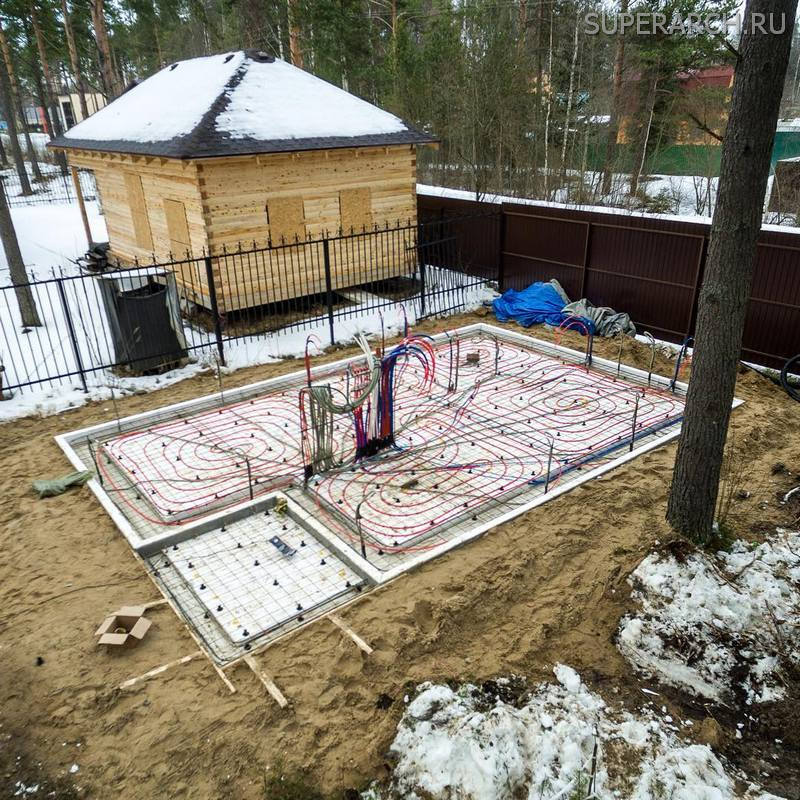

• сверху на сетку производим монтирование устройства для теплого пола, что важно, необходимо сохранять расстояние от края около 15 см, а также прокладывать систему в виде улитки или змейки, равномерно рассчитывая отступ от 10 до 25 сантиметров для равномерного распределения. Отметим, что чем меньше это расстояние, тем будет качественнее отопление. Поблизости стен система прокладывается более плотно, нежели в центре предполагаемого помещения. Кроме того, обогревающая граница в длину не может превышать ста метров для того, чтобы избежать сильного гидравлического противодействия;

• поверх системы отопления монтируется армированная сетка;

• далее нужно подключить трубы к распределителю и произвести опрессовку. Во избежание деформации труб, перед процессом заливания бетоном, их следует накачать воздухом;

• заливка бетона, слоем в десять сантиметров, происходит в соответствии с горизонтальным уровнем. Для избавления массы от пузырьков воздуха крайне необходимо воспользоваться вибратором;

• спустя два часа после заливки, плоскость бетона выравнивается;

• после окончательного затвердевания следует провести демонтаж опалубки.

Помните, что во время затвердения необходимо периодично увлажнять бетон, во избежание его растрескивания. Соблюдая данную технологию укладки и опираясь на наши советы, вы получите идеальный энергосберегающий фундамент.

Закажите строительство шведской плиты нашим специалистам.

Качество гарантируем!

Нужен фундамент? 63-86-30 +8 (911) 403-86-30

Армирование фундамента

Схема армирования монолитной плиты фундамента, легко воспроизводимой в российских условиях, не требует специальных материалов и инструментов. По технологии, такая плита проходит армирование прутами. Для прочности фундамента делается внешний контур, ростверк, он будет своеобразным ребром жесткости для конструкции.

Основная поверхность монолитной плиты выкладывается одним слоем арматуры таким образом, что получается сетка из прутов, с размерами каждой ячейки примерно 150 на 150 миллиметров. При стыковке арматурных прутьев нужно делать нахлест прута на прут примерно в 20-30 сантиметров, что поможет избежать расхождения прутов в процессе заливки бетоном.

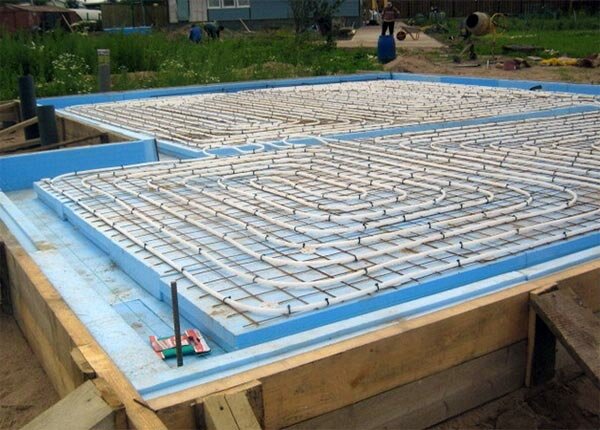

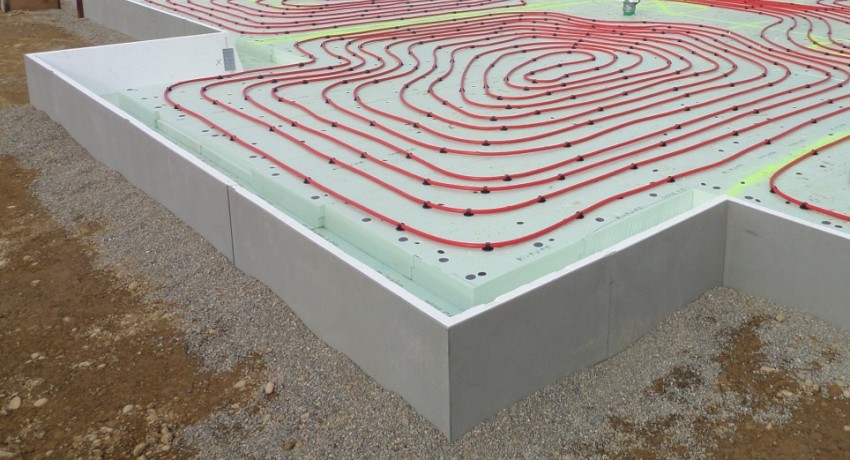

Перед заливкой плит укладываются контуры для обогрева пола, которые закрепляют хомутами по периметру фундамента и подключают к коллектору.

Области использования

Наибольшей популярностью такая технология пользуется в Эстонии и прочих странах Прибалтики. Она идеально подходит для регионов с холодным климатом и даже с близким расположением грунтовых вод. Фактом, подтверждающим эффективность фундамента типа УШП, является использование его на Скандинавском полуострове, где достаточно суровые климатические условия. В настоящее время такую технологию активно применяют на территории России.

Она обеспечивает жесткую конструкцию, которая успешно противостоит движению почвы в различных направлениях. Под ней расположен качественный слой утеплителя, который устраняет все проблемы, связанные с промерзанием. Даже в самые сильные морозы такая основа не теряет своих свойств и не деформируется. Утепленную плиту целесообразно использовать в следующих случаях:

• в холодных регионах, чтобы свести к минимуму теплопотери;

• при высоком уровне грунтовых вод, где она защитит вас от затопления;

• для индивидуального строительства, если вы планируете использовать систему теплый пол;

• на неустойчивых и грунтах, склонных к пучнению.

Недостатки УШП Supergrund

Разумеется, УШП 2.0 не идеален и имеет свои недостатки. Но их не так много. К недостаткам я бы отнес следующие моменты.

Само слабое место Супергрунда, на мой взгляд – пенопласт под несущей частью фундамента. Дело в том, в отличие от УШП, где несущее ребро 450 мм, в самом простом Супергрунде с лентой шириной 200 мм, локальная нагрузка на пенопласт в основе, передаваемая несущими конструкциями – существенно выше. При использовании в основании ЭППС уровня “Технониколь УШП” максимальной нагрузкой на ленту шириной 200 мм будет величина порядка 2.4 тонн на погонный метр ленты. Поэтому Супергрунд более требователен к расчету нагрузок на погонный метр стен, чем УШП, где в 99% случаев эти проверки не выполняются вовсе.

Тем не менее, даже если вы не хотите или не можете сосчитать нагрузку, выйти из ситуации можно разными путями. Можно просто увеличить ширину ленты. При ширине ленты в 250 мм допустимая нагрузка уже 3 тонны, 300 мм – 3.6 тонны, а 350 мм – 4,2 тонны.

Если вам требуется еще больше, можно перейти на схему с опорной пяткой и “разогнать” нагрузку аж до 7.5 тонн на погонный метр при ширине пятки 600 мм.

Или пойти совсем радикально и по-русски, удалив пенопласт из основы. Но в этом случае я бы не рекомендовал удалять пенопласт с наружного ребра фундамента, чтобы исключить промерзание грунта под лентой через бетон.

Еще одним слабым местом можно назвать более сложную опалубку, хотя, если вы не планируете оставлять наружный пенопласт, то вместо наружного ребра можно использовать обычную деревянную опалубку.

Вот, пожалуй, и все основные недостатки, а остальное – только достоинства.

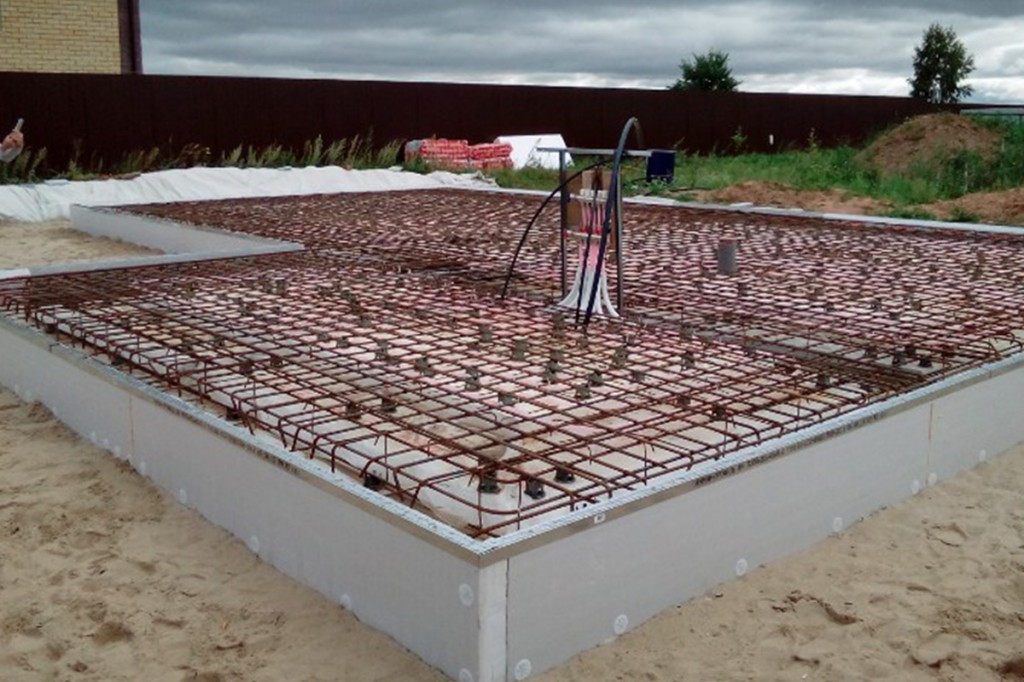

Утепление и армирование

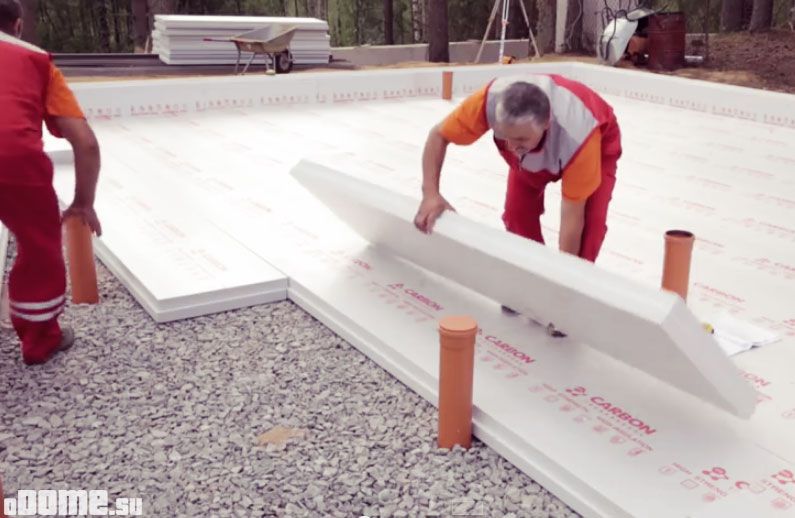

Утеплитель кладут на гравийную подушку перед заливкой плиты, уже на него помещают арматуру.

Под нее используют специальные подставки, чтобы не повредить утеплитель, который одновременно становится несъемной опалубкой. Эти подставки есть в продаже, они выглядят как небольшие стаканчики из пластика, также можно использовать обычные деревянные бруски, главное, приподнять арматуру не менее чем на 50 мм.

Первую сетку делают с ячейками 10*10 см. Необходимо сделать два каркаса из стальных прутков не тоньше 12 мм.

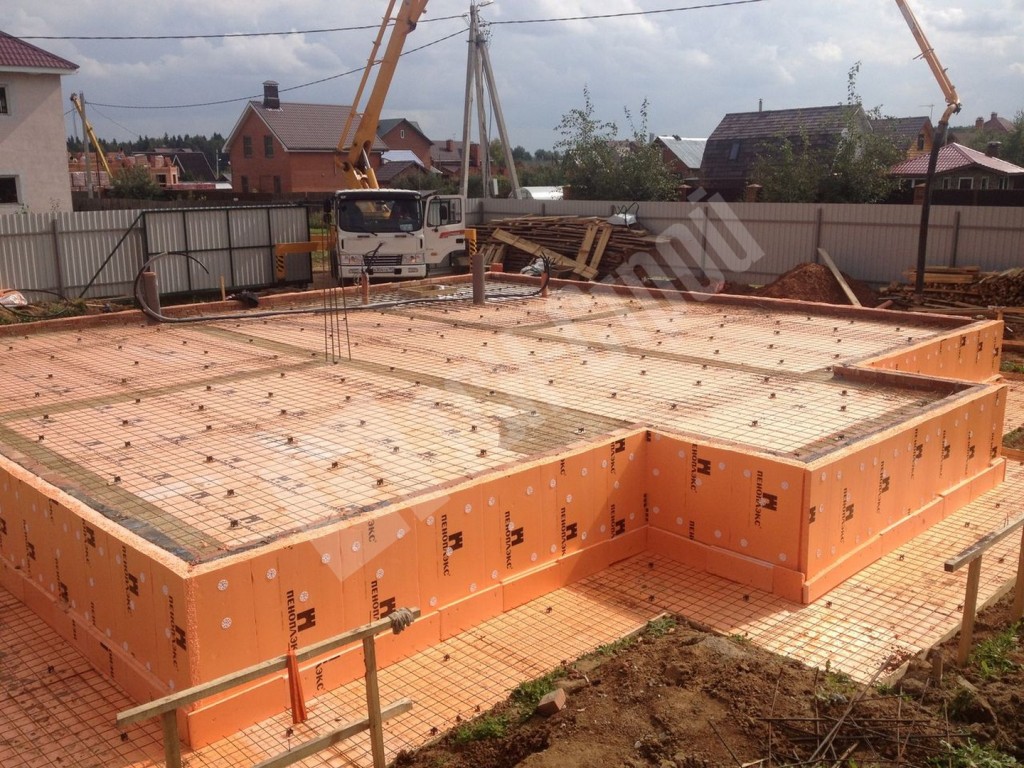

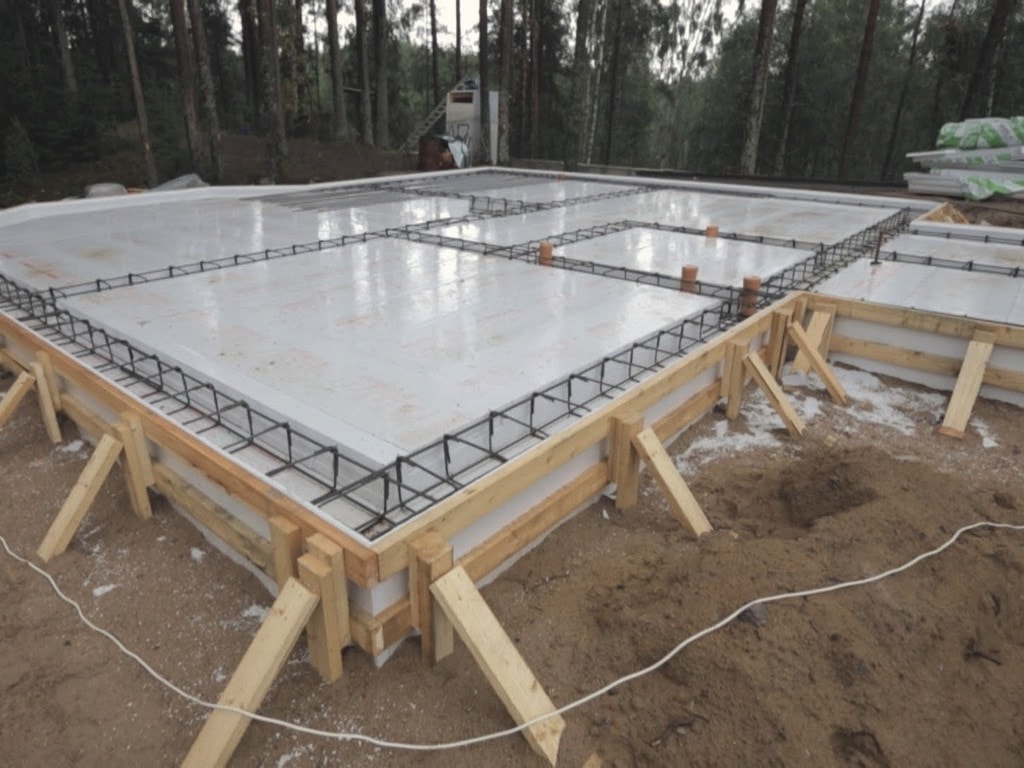

Технология предусматривает ребра жесткости под несущими стенами. В этих местах утеплитель делают толщиной 10 см, под другими участками — 20 см, то есть один слой вместо двух. За счет этого углубления и получается ребро жесткости (см. рисунок).

В качестве утеплителя обычно берут пенополистирол (пеноплекс) — это современный материал, который обладает важными плюсами:

• Не выделяет вредных веществ.
• Имеет низкую теплопроводность.
• На нем не заводятся грибки, мох.
• Не трескается.
• Пропускает воздух.
• Обладает большой прочностью на сжатие — это свойство очень важно, потому что на утеплитель сверху будет давить большая масса бетона.

Внимание! Полистирол разрушается под действием органических растворителей. Нельзя допускать его контакта с такими веществами.

Также обязательно утепляют отмостки шириной примерно 50 см. Это делают, закапывая по периметру будущего дома плиты пеноплекса, уложенные в два слоя с гидроизояциуй между ними. Сверху их засыпают песком, далее их можно забетонировать и выложить плиткой.

О фундаменте утепленная шведская плита

Фундамент утепленная шведская плита (устройство фундамента шведская плита) не является новинкой в прямом смысле этого слова. В европейских странах данная конструкция давно прошла испытания и активно используется для строительства домов.

Но в наших широтах шведская плита только начинает свое «шествие», так что полной информации по поводу ее долговечности и эксплуатационным свойствам нет.

Тем не менее, преимущества УШП настолько привлекательны, что все большее количество частных застройщиков при выборе типа фундамента (о плюсах и минусах плитного фундамента) склоняется именно к шведской плите.

Рекомендации по производству работ

Утепленная шведская плита – УШП – имеет некоторое сходство с классическим плитным фундаментом (плитный фундамент — технология работ). Однако технология ее устройства настолько специфична, что браться за ее реализацию без опыта крайне рискованно.

Даже набор инструментов и материалов, используемых для монтажа УШП, непривычен. Бетонная смесь, арматура, песок и гравий – вот стандартный набор основных материалов, которые являются основными для возведения фундаментов.

В состав утепленной шведской плиты — фундамента нового поколения – входит гораздо более широкий перечень стройматериалов.

Строители, специализирующиеся на строительстве УШП, рекомендуют при выполнении работ придерживаться следующих рекомендаций:

1. В процессе разработки котлована снимать верхний слой земли толщиной от 30 до 40 мм. Если есть такая возможность, лучше добраться до материнского грунта.
2. Дно и откосы котлована следует выстилать геотекстилем. Перехлест отдельных полос материала – не менее 150 мм.
3. Дно котлована засыпать песком и щебнем послойно. Песок проливать водой и уплотнять при помощи виброплиты. Толщина каждого слоя не должна превышать 150 мм.

Коммуникации

Инженерные коммуникации, предусмотренные проектом, закладываются только после подготовки основания фундамента и его упрочнения.К данным элементам относятся:

• система канализации;
• ввод водопровода;
• электрические кабели;
• заземление.

На данном этапе обустраивается и дренажная система. Ее монтаж производится следующим образом:

• на поверхности основания размечается проектная канализационная система;
• выкапываются траншеи, в которые закладываются трубы канализационные;
• производится обратная засыпка систем – дренажной и канализационной.

Проблемы утепленной шведской плиты заключаются именно в способе монтажа коммуникаций. В случае их повреждения добраться до них чрезвычайно трудно. Поэтому данному этапу строители уделяют повышенное внимание.

После того, как эта часть работ выполнена, в обязательном порядке проверяется горизонтальность основания и его соответствие проектным отметкам.

Характеристики шведской плиты

УШП фундамент является неоспоримым достижением в сфере строительных технологий. Его конструкция удачно сочетается при возведении современных индивидуальных строений. Особенно он актуален в северных климатических зонах и на проблемных грунтах.

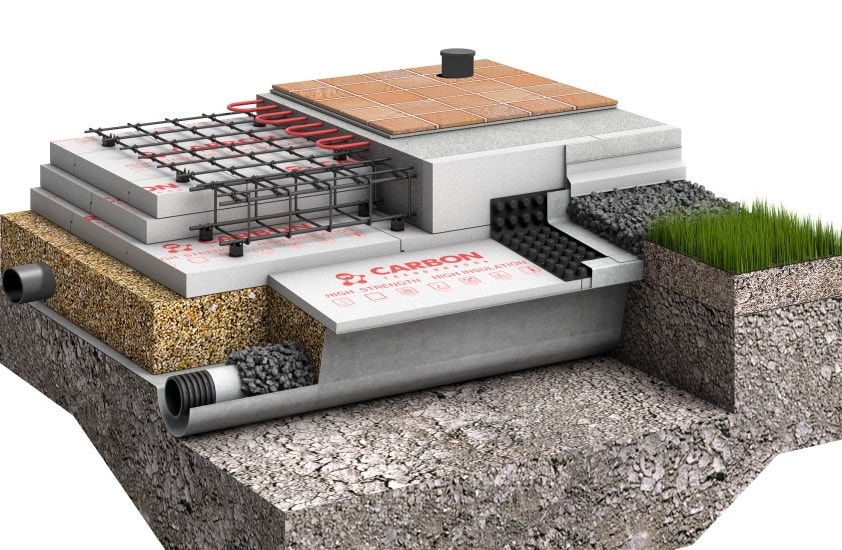

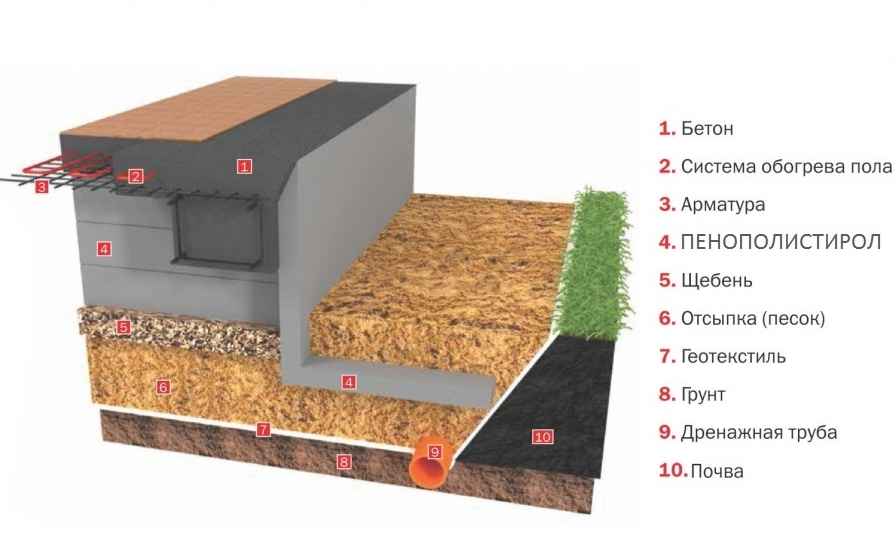

Утепленная шведская плита имеет специфическую структуру, в которую входят утеплитель, гидроизоляция, несколько слоев бетона, металлическая арматура, система обогрева «теплый пол». Такой «пирог» несомненно, выигрывает в сбережении тепла, создания комфорта в доме, как ни парадоксально – ускорении выполнения нулевого цикла.

Посмотрите видео, подробно рассказывающее о всех характеристиках УШП плиты.

Применение шведской плиты практически всегда лучше по многим характеристикам:

• Разновидность и структура грунтов – приемлемо на всех грунтах, кроме скальных.
• Уровень подземных вод – не имеет значения. Высокий уровень залегания грунтовых вод всегда оказывает негативное влияние на фундаменты. В случае с плитой риски минимизируются за счет дренажа, гидро и теплоизоляции.
• Вес здания, материал стен. Шведская плита закладывается под одно или двухэтажные строения из любого материала.
• Архитектура дома. Разнообразные геометрические формы и стили. Отсутствие подвала.
• Особенности рельефа – только ровная площадка или с небольшим уклоном.

В фундаментах в первую очередь ценится прочность. Ленточный и столбчатый фундаменты достаточно надежны, однако по материальным и временным затратам шведская плита имеет преимущество.

Сфера применения

Утепленная шведская плита может быть обустроена практически на всех грунтах, но в основном практикуется на пучинистых, которые увеличиваются в объеме при промерзании, оказывая давление на фундаменты. Специальная технология позволяет нивелировать этот процесс и добиться ощутимых результатов по энергосбережению дома. К тому же она помогает уменьшить расходы на строительные материалы и сроки заливки фундамента.

Рекомендуем посмотреть видео об основах монтажа и утепления УШП основания для дома.

Основным материалом для УШП являются бетон или железобетон и экструдированный пенополистирол. Их совмещение позволяет добиться максимальной прочности и хороших показателей морозостойкости при перепаде температур.

Достоинства

Хотя УШП фундамент имеет множество плюсов, минусы также присутствуют. Скажем несколько строк о преимуществах:

1. Возведение на любых грунтах за исключением скальных. Технически это возможно сделать, но экономически – невыгодно.
2. Снижение теплопотерь дома в целом в связи с повышенной энергоэффективностью шведской плиты.
3. Сокращение сроков выполнения нулевого цикла. Работы с момента расчистки площадки и до заливки «теплого пола» производятся от десяти до четырнадцати дней.
4. Прочность конструкции и устойчивость к деформациям за счет распределения нагрузок по всей поверхности фундамента.

Недостатки

В шведской плите есть определенные минусы, и самый неприятный из них – это невозможность проведения ремонта конструкции, т.е. если была допущена ошибка в подборе горизонтального утеплителя или его толщине, то этого уже не исправить.

Также невозможно устранить трещины или усилить плиту, если был неверно сделан расчет нагрузок, а обнаружение трещин является проблематичным. При планировании дома необходимо тщательно продумать места ввода и размещение коммуникаций, которые будут вмурованы в плиту.

Существует еще один аспект – отсутствие подвала, однако является ли это недостатком, каждый решает самостоятельно.

Технология строительства

Шведскую теплую плиту для фундамента самостоятельно изготовить возможно, но изучить почвенный состав, выполнить необходимые расчеты и составить проект придется доверить профессиональным специалистам. При подготовке необходимых документов:

• выполняется исследование нахождения грунтовых вод;
• уточняется грунтовый состав, изучается его способность к подвижности;
• выясняются вероятные сдвиги пластов от воздействия талых и дождевых вод.

На основании полученных сведений выполняются расчеты:

Каждый расчет подтверждается чертежами, упрощающими строительство УШП.

Земляные работы

Строительство фундамента УШП начинается с рытья котлована. Для этого строительная площадка очищается от плодородного слоя почвы на проектную глубину.

Размеры длины и ширины должны минимум на пару метров превышать линейные параметры планируемых плит.

Выполняется геодезическая разметка с соблюдением параллельности и перпендикулярности, для чего применяются специальные приборы. Это очень важно в первую очередь для объектов, отличающихся сложной конфигурацией.

Размечаются места выхода из плиты коммуникационных линий.

Гидроизоляция

На дне котлована устраивают подушку из щебенки, накрывают ее гидроизоляционным слоем. Для этого рекомендуется использовать рулонные материалы, обеспечивая герметичность. С этой целью полотна укладываются с нахлестом, стыковочные места герметизируются газовой горелкой. Края полотна должны выступать за общий периметр, чтобы в дальнейшем обеспечивать гидроизоляционную защиту для торцовых участков.

Канализация, дренаж, отмостка

Фундаментное основание всегда должно быть в сухом состоянии. С этой целью по периметру устраивается траншея под укладку перфорированных дренажных труб, отводящих воду и оборудованных вертикальными выходами, необходимыми для очистки. Прием влаги осуществляется через подземные резервуары, воду из которых разрешается использовать в хозяйственных нуждах.

Одновременно с этой работой выполняется укладка водопроводных труб, канализационной системы, электрических кабелей.

Строительная технология шведской фундаментной плиты предусматривает возможность создавать инженерные сети дублирующего характера.

Укладка сетей выполняется горизонтально, несколько ниже точки промерзания земли.

По всему периметру фундаментной основы устраивается отмостка с наклонным углом, чтобы отводить воду от стен.

Опалубка

Строительство шведского фундамента продолжается, и согласно проектного плана выставляется опалубка. Выполнить это можно одним из двух способов:

• классическая схема предусматривает использование досок или листовых древесных материалов. Их упирают в наружные стенки теплоизоляционного слоя цоколя. Прямой контакт опалубочной системы и бетонного раствора отсутствует. Материалы потом используются в дальнейшем строительстве;

• второй способ – установка утеплительных элементов L-образной формы. Выполняется она нижней опорой наружу. Этот метод позволяет не выполнять дополнительное утепление отмостки.

Армирование

Каркасное основание готовится из арматурных прутьев и пластиковых фиксаторов, обеспечивающих удобство выполнения монтажных работ и располагающих прутья на необходимой высоте. Первый слой армопояса должен быть приподнят минимум на пять сантиметров. Расстояние между прутьями и их диаметр определяются расчетами проектной документации.

Теплый пол

Шведская технология устройства фундамента для дома предусматривает возможность монтажа теплого пола. Это значительно повысит функциональные возможности УШП.

Укладка труб системы выполняется между первым и последующим слоями армопояса, чем обеспечивается их фиксация. Некоторые выполняют укладку по второму слою, используя для крепления специальные маты либо подставки, похожие своим устройством на арматурные фиксаторы.

Коллекторные элементы отопительной системы устанавливаются на проектной высоте и закрепляются. Как только отопительная система готова, ее опрессовывают.

Трубы прокладывают с учетом выполненных гидравлических расчетов, соблюдая определенную схему, учитывающую устройство перегородок и расположение мебели.

Заливка бетоном

Параметры бетонного слоя по высоте определяются проектом. В местах строительства несущих стен и обустройства ребер жесткости, это значение может составлять двадцать сантиметров, для остальной площади его можно уменьшить примерно в два раза. Это даст возможность сократить финансовые затраты на покупку бетонной смеси.

Утепленная шведская плита фундамента заливается с применением бетононасоса. Чтобы плита получилась монолитной, работы по бетонированию рекомендуется выполнить за один день. Разрешенные максимальные перерывы при поставках бетона не должны превышать тридцати минут.

Во время подачи бетонной массы и после окончания работ выполняется виброуплотнение. Связано это со сложностью планировки и наличием коммуникационных линий, разной толщиной слоя основания. Уплотнение выполняется исключительно поверхностно, чтобы не задевать арматурный каркас и трубы отопительной системы.

Чтобы снизить расходы на шлифовку или устройство чистовой стяжки, поверхность плиты фундамента (или, как ее называют, УШП) выравнивается.

До начала бетонирования отопительную систему рекомендуется наполнить воздухом, чтобы исключить ее сдавливание бетонной массой.

Как только бетонный раствор схватится (примерно через пару часов после завершения заливки), его начинают в течение трех суток увлажнять. Если температурный режим воздуха высокий, основание следует укрыть полиэтиленовым материалом.

Опалубку разрешается снять через три дня, но окончательную прочность бетон набирает в течение четырех недель.

Заключительный этап – шлифовка алмазным кругом, после чего остается только возвести стены.

Видео описание

Более наглядно процесс укладки и вязания арматуры для УШП можно увидеть на видео:

Тёплый пол

Существует несколько правил, которых следует придерживаться при монтаже трубопровода тёплого водяного пола:

• Возле внешних стен трубы следует укладывать более плотно, чем во внутреннем пространстве помещения.
• Минимальный шаг укладки трубы не должен быть меньше 10 см, а максимальный не более 25 см.
• Расстояние от внешней стены не менее 15 см, в этом случае удастся избежать теплопотерь.

Трубы крепятся к арматурной сетке пластиковыми хомутами-стяжками с шагом 30-50 см по прямой линии и 15-25 см на изгибе.

Заливка бетона

При заливке следует использовать товарный бетон, произведённый на заводе. Процесс наполнения опалубки бетоном должен происходить за один раз. Допускается посекционное наполнение, но не реже чем через 1 час после заполнения соседних секций. Послойная заливка недопустима. Бетон обязательно нуждается в уплотнении при помощи виброрейки или виброплиты. Применение погружных вибраторов не рекомендуется, так как ими можно повредить теплоизоляционный слой.

Фундамент шведская плита технология

Строительство фундаментов по технологии утепленная шведская плита (УШП) — сложная и ответственная задача, которая требует знания и тщательного соблюдения технологии.

Цена ошибки в этом деле — деформации, перекосы или разрушения постройки, которые могут случиться внезапно.

Поэтому важность обладания подробными и точными сведениями о правильном возведении основания трудно переоценить, и любая возможность получить какую-либо информацию должна быть использована сполна.

Технология строительства УШП: пошаговая инструкция

Для того чтобы возвести УШП фундамент своими руками, потребуется выполнить следующие операции:

1. Подготовка. Расчеты, проектные работы, необходимо подготовить материалы для УШП и т. д.
2. Разметка. Определение местоположения фундамента и котлована на участке.
3. Обустройство котлована, планировка участка (если потребуется). Проходка траншеи для отвода воды.
4. Проходка траншей под канализацию и подвод воды.
5. Прокладка дренажной трубы по периметру котлована и отвод в траншею.
6. Засыпка слоя щебня. Толщина его зависит от проектного веса постройки, в целом составляет половину толщины подготовительного слоя.
7. Засыпка слоя песка. Толщина примерно равна слою щебня. Иногда эту процедуру упрощают, засыпая слой песчано-гравийной смеси (ПГС) на всю толщину подготовки.
8. Тщательно утрамбовать подготовительный слой механическим путем или методом поливания водой.
9. Укладка слоя гидроизоляции. Применяются различные рулонные пленочные материалы, геотекстиль и т. д.
10. Поверх засыпается отсечка из щебня (ПГС) толщиной 5-10 см
11. Поверхность тщательно выравнивается и трамбуется.
12. Производится укладка теплоизолятора. Чаще всего используется экструдированный пенополистирол для УШП фундаментных марок, рассчитанный на высокие нагрузки. Пенопласт для УШП под ребра укладывается один слой, под остальные части — два слоя по 100 мм. Для получения теплой отмостки можно площадь утеплителя увеличить на 0,5 м с каждой стороны.
13. Строится обрешетка. Для этого правильнее всего использовать ровные обрезные доски и бруски, необрезная доска категорически не рекомендуется.
14. Внутренняя часть обрешетки выстилается одним слоем утеплителя, чтобы получилось своеобразное «корыто» из экструдированного пенополистирола (ЭППС) для УШП.
15. Производится монтаж арматуры и параллельно ведутся монтажные работы по коммуникациям — теплому полу и водоснабжению с канализацией. Следует тщательно проверять качество всех соединений, любой сомнительный участок или элемент следует переделать или заменить, чтобы правильно возвести фундамент из утепленной шведской плиты своими руками.
16. После завершения всех монтажных работ производится еще одна контрольная проверка всех труб, концы их надежно закупориваются для исключения попадания туда земли, бетона и т. д.
17. Внутренняя часть опалубки заливается бетоном на толщину, какую предполагает проект УШП.
18. Часть утеплителя, оставшаяся за пределами плиты, заливается бетоном — образуется утепленная отмостка. Некоторые строители считают эту позицию необязательной, но большинство советует не пренебрегать дополнительной возможностью исключить воздействие грунтовых нагрузок.
19. Залитая плита выдерживается не менее 2 недель до достижения марочной прочности, после чего поверхность шлифуется и подготавливается для дальнейших работ — таково правильное устройство УШП фундамента.

Таким образом монтируется утепленная шведская плита своими руками.

Утепленная шведская плита с высоким цоколем

Одним из существенных недостатков УШП является низкое расположение пола первого этажа над землей.

Этот недостаток частично устраним при помощи возведения высокого цоколя, то есть, сооружения цокольного этажа, поднимающего уровень первого этажа до более приемлемых значений.

Достигается это увеличением толщины подсыпки при подготовительных работах, строительством по периметру участка стены, утепленной снаружи ЭППС.

Таким образом, получается утепленная шведская плита технология укладки которой идентична обычному способу.

Каких-то больших значений не достичь, так как получится просто дополнительный этаж, разница высот позволяет лишь увеличить комфортность восприятия жителями.

К сведению: как вариант может быть построен цокольный этаж, то есть сооружена дополнительная плита над основной на высоту около 2 м. В этом случае основная плита может быть заглублена сильнее в грунт, а коммуникации могут быть введены обычным образом, без заливания их в тело плиты.

Теплый пол также обустраивается на верхней плите цоколя, что несколько меняет физику действия УШП, но не принципиально. Получается цокольный этаж, утепленный УШП с погребом (подвал), который может быть использован для хозяйственных нужд.

Ознакомьтесь визуально, как сделать фундамент УШП: утепленная шведская плита своими руками на видео ниже.

В заключение следует отметить некоторую сложность конструкции УШП своими руками и довольно высокую стоимость фундамента.

Расходы складываются из многих факторов, некоторые из них могут быть значительно уменьшены при наличии определенных возможностей и условий.

При этом следует учитывать специфику применения для отопления УШП и ее вклад в утепление жилища — дом фактически стоит на теплом камне, эффективность такого радиатора весьма высока.

Кроме того, сложные геологические условия участка порой просто не оставляют выбора, когда все альтернативные варианты не работают или малоэффективны. Поэтому не следует рассматривать УШП как дорогостоящее изобретение, без которого вполне можно обойтись. Это современная разработка, позволяющая постоянную экономию на отоплении, в конечном счете сохраняющая деньги своему владельцу.

На рынке отопительных приборов довольно много разнообразнейших моделей. Они различаются ценой, функциональностью и принципом обогрева. Одним из таких устройств является газовый конвектор, который…

↑ Выбор теплоизоляционного материала

Перед началом работ требуется подобрать и купить качественный утеплитель для поддержания нормального уровня влажности в здании и утепления УШП.

На рынке стройматериалов сегодня можно найти много различных теплоизоляционных материалов, но чаще для утепления фундаментов используют экструдированный пенополистирол («Пеноплекс»). Ещё два популярных утеплителя для этого использовать нельзя по таким причинам:

• минеральная вата – материал впитывает воду, поэтому нею нельзя утеплять основание здания. Она в результате намокания перестаёт выполнять свои функции;
• пенопласт – материал слабый по прочности, а на фундамент здания постоянно воздействуют большие нагрузки.

Достоинства экструдированного пенополистирола:

• большой срок службы;
• не боится влаги, поэтому не гниёт и на нём не появляется плесень и грибок;
• некоторые разновидности этого материала являются слабогорючими, правда этот фактор в возведении фундамента неактуален;
• безопасен для человека: из него не выделяются опасные для здоровья людей вещества;
• прочный: материал способен длительно выдерживать вес людей, мебели и различного оборудования.

Главное – это не допускать воздействия на этот утеплитель активных химических составов, таких как растворители. Они разлагают пенополистирол в результате контакта.

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

• Изящное и простое решение противоморозной защиты
• Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
• Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
• Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
• Вариант лучше, чем УШП адаптируется к уклонам участка.
• Схему допустимо применять при высоком уровне грунтовых вод

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.
