Как поставить опалубку под фундамент своими руками

Разновидности опалубок для ленточного фундамента

По способу применения опалубка под ленточный фундамент делится на съемную и несъемную. Из названий понятно, что съемный вариант демонтируется сразу, как только бетонный раствор схватится и наберет достаточную прочность. Этот тип опалубки используется многократно, в зависимости от того, какой материал использовался для изготовления.

Опалубочная конструкция несъемного типа остается составным элементом фундаментной основы. Подобными системами начали пользоваться не так давно, но они успели обрести популярность. Чаще всего их изготавливают из экструдированного пенополистирольного материала, блочные элементы отличаются конфигурацией, соединении е их между собой обеспечивается замками и металлическими шпильками.

Такая опалубка остается в качестве части бетонного основания, выполняя функции его утеплительного слоя.

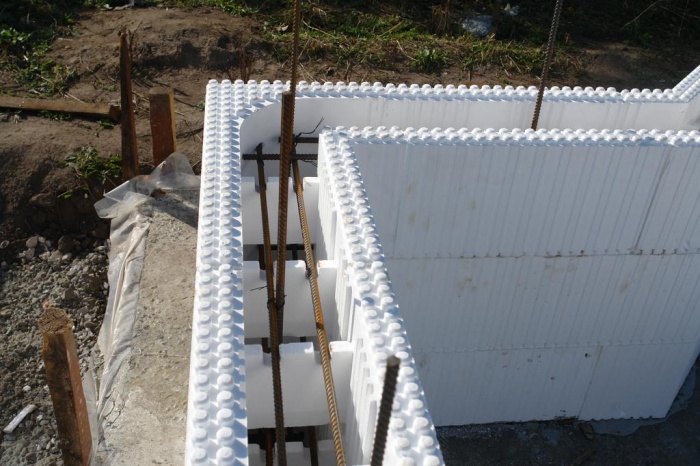

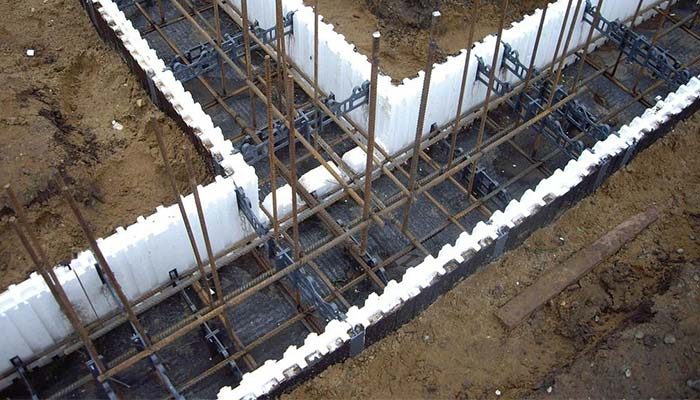

Пенополистирольная конструкция не только задает форму и утепляет конструкцию, но и защищает от проникновения посторонних шумов. Стоимость системы велика, но ее применение помогает решить несколько проблем одновременно, существенно сокращая при этом время, необходимое на проведение строительных работ по заливке фундаментной основы.

Отдельно выделяют еще один несъемный опалубочный вид – пустотелые блочные камни из бетона. Выпускаются они различных конфигураций, конструктивно состоят из нескольких стенок и перемычек. Соединение блоков выполняется специальными замками и арматурными прутьями.

Ключевые характеристики хорошего фундамента

Легкое основание необходимо даже сезонным постройкам. Исключение — небольшой навес или беседка разборного типа, которые устанавливаются прямо на землю.

Укладка качественного фундамента позволяет решает сразу несколько задач. Среди них:

1. Равномерное распределение веса конструкции на грунт. Предотвращает провал или проседание стен здания, дополнительных пристроек.
2. Закладка основы по уровню упрощает соблюдение вертикали, горизонтали при формировании стен, позволяет контролировать смещения по углам.
3. Защита стен, пола, материалов здания от влаги, выделяемой из почвы.
4. Правильно спроектированный и заложенный фундамент позволяет обустраивать подвал или технический этаж, который будет оставаться сухом в любое время года, недоступным для проникновения в него грызунов.
5. Утепленное основание — отличная возможность снизить теплопотери в помещении зимой, сэкономить на отоплении.
6. Для домов в регионах с повышенным риском сейсмической активности крепкое основание способно делать микротолчки незаметными для жильцов.

Среди критериев любых типов устройства фундамента стоит выделить следующие:

1. Устойчивость к воздействию подземных грунтовых вод.
2. Оказываемое давление дома на почву, соизмеримое с ее сопротивлением.
3. Материалы с морозо-, водостойкими свойствами, которые не начнут разрушаться в условиях внешней среды .
4. Соблюдение технологии гидроизоляции, утепления.
5. Устойчивость основания к процессу морозного пучения грунта.

Не стоит экономить на строительных материалах, марке бетона. Такая экономия на начальном этапе может стать причиной образования трещин в фундаменте, его скором проседании.

Пользователи часто ищут:

• Как сделать отмостку вокруг дома
• Варианты отделки фасада частного дома

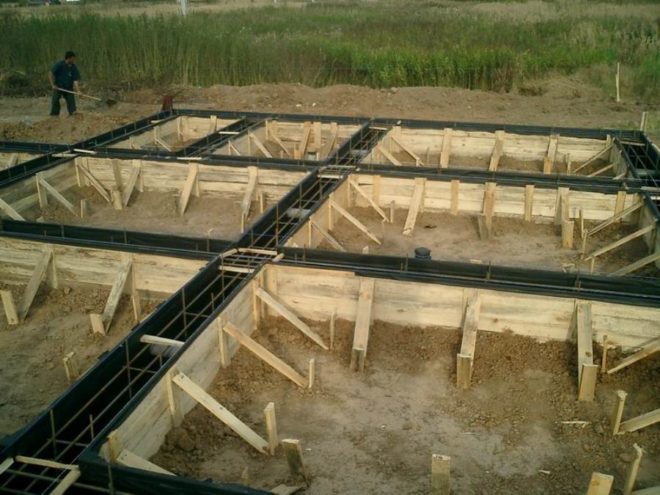

Конструкция опалубки для ленточного фундамента

Для устройства ленточного фундамента может быть использовано всего два вида опалубки – обычная и переставная. В том случае, если вы решили возвести жилой дом, стоит использовать первую разновидность. Возводя же какую-нибудь незначительную хозяйственную постройку, можно сэкономить время и материал, воспользовавшись переставной опалубкой.

Вот такие материалы нужно будет подготовить:

Также приготовьте молоток и лопату.

Изготовление опалубки под фундамент начинается со сборки щитов. Берется несколько досок и набивается на брус (щели не более 3мм). Гвозди забивают так, чтобы шляпки оказались в последующем внутри опалубки. После сборки свободными должны остаться по 20см бруса с обоих краев. Шаг между брусьями по длине – 70-100мм.

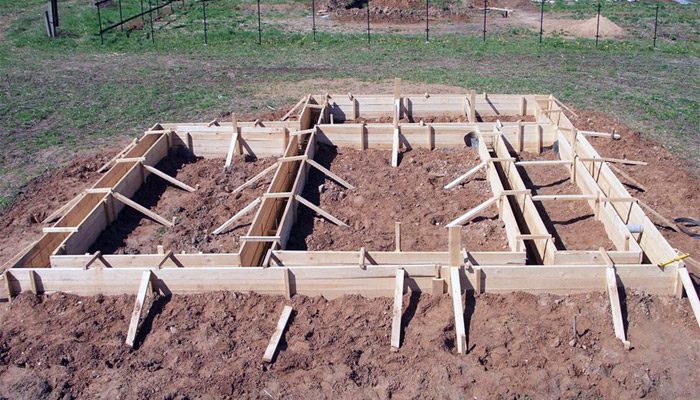

Итак, как делается надежная опалубка под фундамент? Установку щитов производят так:

• Свободный нижний конец каждого бруса опоры утапливают в грунт;
• Из бруса нарезают распорки одинаковой длины;
• Временно крепят щиты на длинные колья (можно из толстых веток) с внутренней и внешней стороны. Горизонтально по уровню устанавливают распорки;
• Вбивают на некотором расстоянии от щитов колья из бруса;
• Между щитами и вбитыми кольями устанавливают подкосы;
• Вытаскивают временные колья, выравнивая щиты по вертикали. Иногда для придания сооружению дополнительной жесткости используются специальные хомуты. Как именно их сделать смотрите на картинке ниже.

В том случае, если фундамент не слишком длинный, вместо хомутов можно применить проволочные скрутки. Верхние концы брусьев противоположных щитов обматывают проволокой, вставляют в нее металлический прут и начинают вращать его. В результате щиты стягиваются, плотнее прижимаясь к распоркам. При таком способе лучше дополнительно установить горизонтальные бруски по грунту между щитами и кольями.

Переставная опалубка под фундамент делается своими руками всего из двух щитов длиной 3-4м. Устанавливается она точно так же, как обычная. После заливки бетона выжидают сутки и переставляют щиты дальше по длине траншеи. При таком способе край получающихся отрезков бетонной ленты делают скошенным. В этом случае получится более прочная лента.

Совет: Для того, чтобы стенки фундамента получились более гладкими и вода из раствора не впитывалась в древесину, можно обтянуть щиты изнутри полиэтиленом.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Опалубка для плитного фундамента

Далее посмотрим, как поставить опалубку под плитный фундамент. Сбивается она также обычно из досок и бруса. Сначала в грунт забивают стойки, а затем оббивают их досками. Для устойчивости устраивают подкосы точно так же, как при устройстве опалубки для ленточного основания под дом. По углам щиты скрепляют уголком.

Важно: Опалубка как для плитного, так и для ленточного фундамента должна быть выше будущего цоколя примерно на 5см. При этом верх залитой бетонной ленты можно будет выровнять, без риска перелить смесь через края.

Возведение опалубки для столбчатого фундамента

В качестве опалубки под столбчатый фундамент часто используют асбоцементные трубы. Иногда ее делают и просто из рубероида. В последнем случае материал сворачивают в трубу и опускают в яму.

Для заливки части столба над грунтом используется и опалубка из досок. Делают ее также из небольших щитов, закрепленных подкосами или уголком.

Таким образом, ответ на вопрос о том, как поставить надежную опалубку под фундамент дома или какой-нибудь хозпостройки своими руками, зависит от типа бетонного основания. В любом случае сборка подобной конструкции ничего суперсложного собой не представляет.

Видео по теме «опалубка своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Достоинства и недостатки монолитного фундамента

Главные преимущества монолитного фундамента:

• Высокая скорость строительства.
• Возможность обустройства зданий и сооружений любой конфигурации и размеров.
• Отсутствие стыков и швов на поверхности фундамента.
• Фундамент под дом в виде монолитных плит хорошо защищает строение от проникновения в него влаги. Именно плитные фундаменты рекомендуется применять на заболоченных почвах.

Но у монолитного фундамента также есть свой недочеты:

• Весь бетон должен быть залит за один раз, то есть необходимо заказывать сразу несколько миксеров. Лучше заказать бетона больше, а это требует лишних финансовых затрат.
• Необходимо арендовать и заказывать специальную дорогостоящую строительную технику.
• Если в здании есть подвал, то использовать монолитный фундамент не получится.
• У бетона и арматуры высокая теплопроводность, из-за чего они сами по себе не способны сохранять тепло. Дополнительно придется применять теплоизоляционные материалы, которые укладываются по всей поверхности основания.

Материалы для самостоятельного изготовления опалубки

В начале необходимо рассмотреть, что же из себя представляет опалубка. По своей сути это конструкция, изготовленная из определённых материалов, при этом главной особенностью конструкции является то, что она создает замкнутое пространство, внутри которого собственно и улаживается металлическая продукция (пруты арматуры) и потом заливается бетонный раствор.

После того как бетон застывает, конструкция опалубки снимается с уже готового изделия, предназначенного для строительства и устанавливается в новое место. Следует заметить, что опалубка должна быть универсальным оборудованием. То есть легко разбираться и собираться.

Обращаем внимание на то, что такая универсальная конструкция должна быть выполнена из качественного материала, поскольку такое изделие подразумевает под собой многоразовое использование. Именно поэтому материал должен быть максимально прочным, долговечным, жестким и неподдающимся влиянию разнообразных природных факторов, таким как температурные перепады, осадки и т.д.

Наиболее подходящим материалом конечно же является металл. При этом он стоит немалых денег, но выгода от создания изделий благодаря опалубке из металла очевидна. Тем более что данная конструкция всегда пользуется огромным спросом, и вы всегда сможете сдать ее в аренду получив от этой финансовые прибыли. Поэтому не стоит скупится на изготовление качественной опалубки поскольку вложенные в ее изготовления средства со временем с лихвой окупятся.

Как потратить меньше

На изготовление опалубки для ленточного фундамента уходит много материала: щиты формируют всю ленту с двух сторон. При большой глубине расход очень большой. Сразу скажем: есть возможность сэкономить. Изготовить только часть опалубки и заливать не все в один день, а частями. Несмотря на распространенное мнение, на прочности фундамента это почти не отразится (если знать секреты), а сэкономить можно прилично. Делить фундамент можно или по горизонтали, или по вертикали.

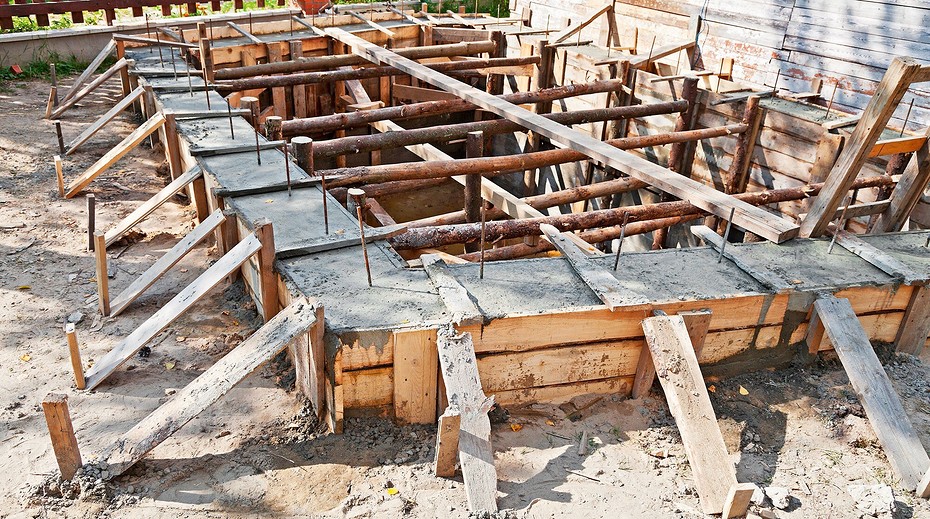

Заливка слоями

При большой глубине заложения выгоднее делать заливку частями по горизонтали (слоями). Например, требуемая глубина 1,4 м. Можно разбить заливку на два или три этапа. При двух этапах потребуется сделать щиты высотой 0,8-0,85 м, при трех — 50-55 см.

Если фундамент имеет большую глубину залегания, его можно заливать двумя-тремя частями, разделив по вертикали на примерно равные доли

Порядок работ такой:

• Выставляется опалубка из сделанных коротких щитов, вяжется арматура на весь требуемый объем.
• Заливается бетон по высоте сделанной опалубки.
• Через 7-8 часов после заливки нужно будет мастерком снять верхний слой со всей поверхности ленты. При вибрировании бетона цементное молочко поднимается вверх. Застывая, оно становится хрупким и ломким. Именно этот слой и нужно будет удалить. В результате поверхность получится неровной и шершавой, а это улучшит сцепление (адгезию) со следующим слоем бетона.
• При температуре +20°C, через три дня опалубку можно снимать, очищать щиты и крепить их выше. Снимая щиты, вынимаете шпильки. Трубки можно оставить в бетоне. Они уже стали частью монолита. Иногда их вынимают, а отверстия заполняют раствором.
• Выставляете опалубку выше и снова заливаете.

Щит просто устанавливается на уже «схватившийся» бетон, и упирается в края траншеи, но уже на другом уровне

При установке второго (и третьего, если надо) яруса щиты немного находят на уже залитый участок, охватывая ленту с боков. Стопором и упором при этом служит обычно нижний ряд шпилек. Потому при их монтаже, ставьте их все на одном уровне от нижнего края щитов.

Арматура уже связана, внутренние шпильки нарезаны. Остается только поставить другие трубки вернуть на место шпильки и поставить наружные упоры и раскосы. Времени на установку следующего слоя опалубки уходит уже не так много.

Почему такой способ не повлияет на прочность фундамента? Потому что при расчете прочность бетона в расчет не берется. Она идет в «запас». К тому же нагрузка в ленточных фундаментах распределяется вдоль длинной стороны. А в длину у нас разрывов нет. Так что фундамент будет стоять долго.

Вертикальное деление

Второй способ — разбивка плана по вертикали. Фундамент можно разделить на две или три части. Только нужно делить не ровно «по линии», а разнести стыки на некоторое расстояние.

В выбранной для установки части здания устанавливаете опалубку с «заглушками» в тех местах, где заканчивается устанавливаемая часть. Внутри установленной части вяжете арматурный каркас. При этом прутки продольной арматуры должны выходить за пределы опалубки не менее чем на 50 диаметров используемой арматуры. Например, используется пруток 12 мм. Тогда минимальный выпуск за пределы опалубки будет 12 мм * 50 = 600 мм. Следующий прут привязывается к этому выпуску, и один за другой они будут заходить на эти 60 см.

Одна важная деталь: разбивая план дома по частям, делайте так, чтобы заканчивались заливаемые в этот период «куски» на разном уровне (см на картинке).

Второй способ — разделить план на несколько участков (на рисунке они отмечены разными цветами)

Заливаете собранный участок бетоном. Как и в предыдущем методе, через 7*8 часов нужно будет оббить раствор, но уже на вертикальных поверхностях. Берете молоток и сняв боковину-заглушку, оббиваете цементно-песчаный раствор до щебенки (возле опалубки будет, скорее всего, слой раствора без заполнителя). В результате поверхность будет щербатой, что хорошо для сцепления со следующей порцией раствора.

Эти методы смело можно использовать в частном строительстве: они практикуются при возведении монолитных многоэтажных домов, а там рабочие нагрузки на бетонные стены и фундамент несравнимо больше.

Есть еще одна хитрость. Все говорят, что доски или фанеру потом можно будет использовать во вспомогательных работах. На практике получается по-другому: пропитавшуюся цементом древесину или фанеру пилить невозможно. К тому же она становится грязной и шершавой, а зачистить и отшлифовать ее тоже нереально: никакое зерно «не берет». Так вот, чтобы древесина (и фанера, если неламинированная) осталась пригодной, лицевую часть щитов обтягивают плотной пленкой. Ее крепят строительным степлером и скобами. Если она повредится, замена занимает совсем немного времени. Усовершенствованная таким способом опалубка дает почти идеально ровную поверхность фундамента, что облегчает последующие работы по гидро и тепло изоляции.

Виды съёмной опалубки

Съемная опалубка, в свою очередь, также делится на несколько видов:

• Пластиковая форма – коробчатые щиты из полимерного материала, реже используется стекловолокно, с усиленным металлическим каркасом.
• Щитовая форма – является самым бюджетным вариантом. Выполняется собственными усилиями из деревянных щитов, с верхней линией усиления в виде небольших брусков. Крепление может быть дополнено проволочными скрутками. Имеет место обязательные подпорки стенок опалубки. Максимальное количество использования такой опалубки – три раза, после чего доски можно использовать в качестве настила.
• ДСП с металлическим каркасом – отличается легкостью подборки нужного размера, так как ламинированные ДСП можно элементарно распилить с помощью электрической пилы.

Обустройство фундамента постройки без применения опалубки

В ряде случаев имеет смысл изготовление фундамента без применения какой-либо опалубки. Например, при строительстве небольшой постройки некоторый перерасход бетона компенсируется простотой и скоростью отливки бетонного основания. Конечно, такой фундамент не подойдет для дома с цокольным этажом. Более того, без применения опалубки фундамент можно обустроить на почве, которая не осыпается, то есть с определенным содержанием глины.

Заливка ленточного фундамента без применения опалубки

Для обустройства ленточного фундамента под него роется траншея в соответствии с контурами здания и глубиной до 1м. На ее дно укладывается песчаная подушка слоем 10-15см. Песок увлажняется и тщательно трамбуется. Для улучшения характеристик бетона рекомендуется укрыть боковые стенки траншеи рубероидом или толстым полиэтиленом. Далее обустраивается каркас из арматуры, и заливается бетон.

Как сделать щиты для опалубки ленточного фундамента своими руками

Щиты для фундамента делают таких размеров, чтобы их можно было бы несложно перенести и установить по месту. Из-за особенностей материала и необходимости его выравнивания, деревянные опалубочные щиты редко бывают длиной больше 3х метров. Если есть потребность в больших размерах, соединить несколько щитов между собой не представляет особой сложности.

Создание щитовой опалубки из деревянных досок для ленточного фундамента можно разделить на следующие этапы:

1. Заготавливаем материал. Подготовленные загодя торцованные, обрезные доски из сосны выкладываем на ровную поверхность. Стыки досок сразу покажут, которые из них необходимо выровнять и в какой части. Наиболее ровную доску принимаем за основную. Ширину щита для наземной части фундамента условно принимаем равной 400мм. Толщины досок 25-30мм вполне хватит;
2. Выстругиваем доски по ребру до ровной плоскости. Попеременно их нужно будет ставить на место сборки для подгонки щита. Соблюсти очередность досок поможет их нумерация, которую наносят на плоскость досок мелом или карандашом;
3. Подготавливаем брусок для поперечных кольев. Подойдет брус размером 30х40 или 40х40мм. Одну сторону бруска, прилегающую к щиту, необходимо выровнять. Интервал размещения таких кольев ориентировочно составляет 50-60см по осям. Длина кольев рассчитывается исходя из метода из закрепления щитов. В некоторых случаях оставляют выход на 10-15см над щитом, для связки поперечиной из такого же бруса. В других – такое же расстояние дополнительно внизу, чтобы можно было более устойчиво установить щит в землю без угловых упоров;
4. Собираем щит опалубки. Сначала закрепляем крайние поперечные бруски-колья. Крепеж начинаем с начальной и конечной, а затем и остальных досок. Смонтировать такой щит можно и на гвозди 70-80мм длиной. Однако крепеж на черные каленые саморезы будет намного прочнее и долговечнее;
5. Влагоизолируем щит опалубки. Чтобы продлить срок службы вашей щитовой опалубки, древесину необходимо защитить от влаги и исключить ее соприкосновение с бетоном. Самый простой способ – закрепить с рабочей стороны щита полиэтиленовую пленку. Она не имеет адгезии с бетоном, и легко демонтируется после застывания бетонного элемента. Закрепить ее можно на небольшие гвозди, хотя гораздо удобнее эту работу произвести строительным степлером;
6. Подготавливаем вспомогательные элементы. Для закрепления щитов по месту заливки бетона, и приданию опалубке нужной формы, необходимы различные вспомогательные элементы – упоры, укосины, распорки и т.д. В основном они делаются из того же бруса, что и колья, его остатков или из подручных материалов.

Щиты из листовых материалов, как например фанера, ОСП-3 или OSB делаются по схожему принципу. Работать с этими материалами намного проще, особенно когда в хозяйстве есть электро-лобзик, которым они и нарезаются по размерам. Бруски-колья на них также закрепляются с заданным интервалом.

Монтаж конструкции

Основное назначение опалубки – сохранить заданную форму до полного застывания бетонной смеси. Для обеспечения прочности и монолитности конструкции заливка фундамента должна выполняться в максимально короткие сроки. Заливку следует начинать после полного окончания работ по устройству опалубки. Если такой вариант по каким-либо причинам невозможен, недостающие элементы и детали должны быть изготовлены и подогнаны для быстрой установки во время процесса заливки.

Перед установкой опалубки следует выполнить армирование будущего фундамента. Эту операцию можно выполнять совместно с установкой опалубки. Вначале устанавливается одна из сторон, наружная или внешняя. Затем выполняется укладка армирующих деталей и установка второй стенки. При съемной опалубке нежелательно использовать соединения стенок с армирующей конструкцией. При демонтаже такие соединения могут повредить внешний вид поверхностей.

Для крепления и усиления прочности конструкции следует использовать колья, забиваемые, закапываемые в землю. Стенки необходимо соединять между собой перемычками определенной длины.

Крепление перемычек оптимально выполнять к колышкам, выступающим над верхним краем опалубки. Материал для кольев и перемычек можно использовать любой, имеющийся в наличии. В окончательном виде опалубка должна представлять собой устойчивую конструкцию, не подверженную изгибам и смещению от механических усилий.

Большинство конструкций опалубок для гаражей личного пользования можно изготовить самостоятельно, даже при наличии небольшого опыта работы со строительными материалами. Немного находчивости и старания помогут избежать значительных материальных затрат при устройстве опалубки.

Порядок изготовления опалубки

Давайте рассмотрим, как своими руками сделать для фундамента опалубку из фанеры.

Гладкая и ровная поверхность данного материала как нельзя лучше подходит для изготовления элементов опалубки. Да и собирать щиты из фанеры гораздо быстрее, чем из доски. Кроме того, в отличие от дощатой, фанерная опалубка менее подвержена местным деформациям.

Для изготовления конструкции разового пользования можно использовать фанеру, изготовленную из хвойных пород дерева. Многократно применяемые щиты лучше соорудить из ламинированной фанеры.

Как сделать опалубку для ленточного фундамента (опалубка для ленточного фундамента своими руками), используя данный материал? Для начала надо подсчитать площадь боковых поверхностей монолитной ленты. Она будет равняться сумме периметров внутренней и наружной стороны фундамента, помноженной на его высоту.

Стандартный лист фанеры имеет размеры 1220х2440, 1250х2500 и 1500х2500 мм. Выбирать следует тот из них, который после раскроя даст наименьшее количество отхода.

Например, если вы строите мелкозаглубленный фундамент высотой 600 мм, вам лучше купить лист шириной 1220 мм. Все остальные типоразмеры приведут к неоправданному перерасходу материалов.

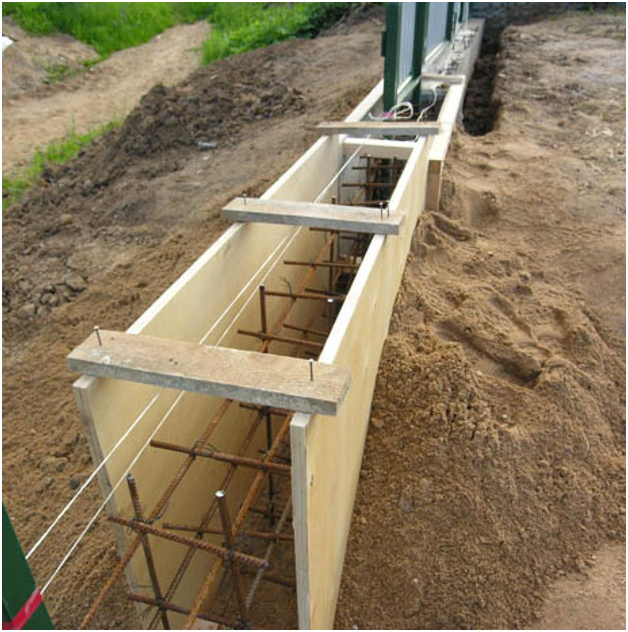

Щиты из фанеры собираются на основе каркаса, сбитого из деревянных брусков. Если толщина фанеры меньше требуемой, ее можно укрепить при помощи дополнительных горизонтальных брусков. Чем тоньше фанерный лист, тем больше горизонталей придется набивать.

Установка фанерных щитов в траншею производится так же, как и дощатых. Для исключения развала конструкции во время заливки бетона используются раскосы, которые прибиваются к вертикальным брускам каркаса.

Контроль внутреннего зазора между щитами производится либо при помощи резьбовых шпилек, пропущенных через куски труб – втулок. Длина втулки должна равняться ширине ленты фундамента. Впоследствии шпильки удаляются, втулки же остаются в монолите. Внутреннее пространство труб заполняют цементным раствором.

Рассчитываем опалубочную конструкцию

1. С помощью рулетки (измерительного колеса, лазерного дальномера) измеряем на распланированном участке периметр Р и прибавляем длину внутренних несущих стен Lнес.
2. Полученный результат в метрах умножаем на 2, учитывая, что опалубкой обшивается траншея с обеих сторон, получаем Lпог.
3. Погонную длину умножаем на толщину доски и высоту фундамента, получаем объем пиломатериала в кубометрах.

Например, для оконтуривания периметра 100 м на высоту 0,8 м досками толщиной 30 мм потребуется: (100 х 2) х 0,8 х 0,03 = 4,8 м³ пиломатериала. С учетом припуска по высоте и отходов при пилении, следует приобретать древесины на 5–10% больше, излишки всегда понадобятся в домашнем хозяйстве. В нашем случае оптимальным считается объем 5,3 м³.

Объем лесоматериала для сшивных планок, наклонных опор и распорок подсчитать труднее. Обычно для этих целей берется брус 50х50 мм. Однако, как показывает практика, его расход обычно составляет 30– 40% от объема доски, в нашем случае потребуется около 2 м³.

Самостоятельный монтаж опалубочной конструкции

Профессиональные строители довольно часто используют материалы на основе древесины – доски, фанеру, прессованные плиты. Из них несложно изготовить щиты необходимых размеров, которые соответствуют габаритам фундамента.

Разберемся, как поставить опалубку под фундамент в виде ленты с применением деревянных конструкций:

1. Подготовьте деревянные заготовки требуемых габаритов.
2. Соберите щиты из досок с помощью гвоздей и саморезов.
3. Обработайте древесину гидроизоляционным составом.
4. Вбейте в приямок вертикальные опоры с интервалом 0,8–1 м.
5. Прикрепите щиты к опорным стойкам.

В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП

Завершив ставить щитовую конструкцию, можно бетонировать опалубку своими руками. Бетон должен приобрести твердость в течение четырех недель. На протяжении указанного времени нельзя демонтировать опалубочную конструкцию.

Вспомогательные материалы и рабочий инструмент

Для возведения опалубки своими руками строителю понадобятся:

• крепежи (гвозди, саморезы);
• брусья для сборки и подборок;
• пленка для гидроизоляции;
• рабочие инструменты (уровень, пила, топор, молоток, стамеска и прочие).

Закупка вспомогательных материалов строителю обойдется приблизительно в 40-50% стоимости досок.

Расчет

Для примера лучше рассматривать монолитную плиту, в условиях умеренных широт, средней полосы России при строительстве жилых домов чаще выбирают такой фундамент. Показатель прочности возводимого здания всецело зависит от толщины монолита. Слишком тонкое монолитное основание не обладает необходимой несущей способностью, возведение слишком толстого фундамента приведет к необоснованному увеличению расходов.

В расчетах необходимых стройматериалов учитывают особенности строений, определяют возможную нагрузку на монолитный железобетон. Он подвергается давлению сверху и снизу в период сезонных подвижек почвы.

Фундамент под дом зависит от характеристики грунтов, их способности противостоять оказываемой нагрузке. Глинистая почва без деформации выдерживает давление до 300 кПа, щебень крупной фракции – до 600. При небольшом сопротивлении возможна сильная усадка. Если легкий объект будет возведен на плотных почвах, возможно сезонное вспучивание, тонкий слой бетона деформируется. Рекомендуемая толщина монолитного основания под различными видами построек для устойчивых грунтов и склонных к пучению (см):

• объекты хозяйственного назначения (гаражи, бани, летние кухни, сараи, дровенники) – 15/20;
• 1,5, 2-этажные дома из газобетонных блоков, бруса, кругляка – 25/30;
• кирпичные и монолитные строения до двух этажей с цоколем – 30/35.

Значения оптимального давления зданий и сооружений в зависимости от используемых стройматериалов для разных видов грунта являются постоянными, их можно найти в СНиПе.

Порядок расчетов монолитной основы следующий:

1. После анализа грунта по справочным данным определяется оптимальное удельное давление на фундамент.

2. Рассчитывается масса постройки с учетом:

• несущих стен и перегородок;
• перекрытий;
• стропильной системы;
• кровли с возможной снеговой нагрузкой;
• утепления;
• финишной отделки;
• мебели.

Полученная сумма делится на площадь сооружения. Результат сравнивается с нормативным значением удельной нагрузки на грунт. Полученная разница умножается на формат закладываемого фундамента, определяется масса монолитного фундамента. Расхождение с рекомендуемой не должно превышать 20% в сторону уменьшения или увеличения.

3. Расчет объема бетонной смеси получают путем деления массы на плотность бетона. Зная объем и площадь фундамента, легко определить высоту монолита.

4. Под фундамент монолит необходима песчаная подушка, толщина которой колеблется от 15 до 60 см. Объем песка зависит от глубины промерзания почвы, уровня залегания грунтовых вод. При промерзании земли до метра на пучинистых почвах делают максимальный слой. На сухих участках с каменистым грунтом достаточно 30 см. Необходимо предусмотреть от 5 до 10 см на уплотнение, по технологии песок смачивается и трамбуется. Для сложных грунтов делается запас 5 см. Зная площадь монолитного основания, толщину слоя, требуемый объем песка высчитать просто.

5. Расчет количества арматуры производится по общим правилам. Процент армирования зависит от марки используемого цемента. По СНиПам для М300 составляет 0,15%, для М200 – 0,3%. Арматура придает монолитному основанию необходимую жесткость, увеличивает запас прочности. Арматурную сетку на фундаменте 15 см укладывают в два слоя. Бетон снизу и сверху должен заливать арматуру на 5 см. Армосетку располагают по следующим правилам:

• на расстоянии 5см от краев;
• соблюдая интервал между слоями не менее 7 см;
• минимальное сечение арматурных прутков – 12 мм, максимальное – 20;
• марка арматуры выбирается не ниже В30;
• сетка выкладывается с шагом до 200 мм.

При самостоятельной вязке армирующего каркаса высчитывают необходимое количество стержней. Для этого ширину или длину плиты делят на размер шага и добавляют 1 прут.

Установка распорок и упоров

Выставленная по периметру траншей щитовая конструкция должна быть укреплена, чтобы она смогла выдержать давление бетонного раствора. Для этих целей снаружи устанавливают раскосы. Их следует поставить таким образом, чтобы шаг между ними не превышал 1м. Застройщики должны уделять особое внимание углам конструкции. В этих местах необходимо устанавливать упоры в обе стороны. Если высота щитов превышает 2м, то придется установить распорки в два яруса.

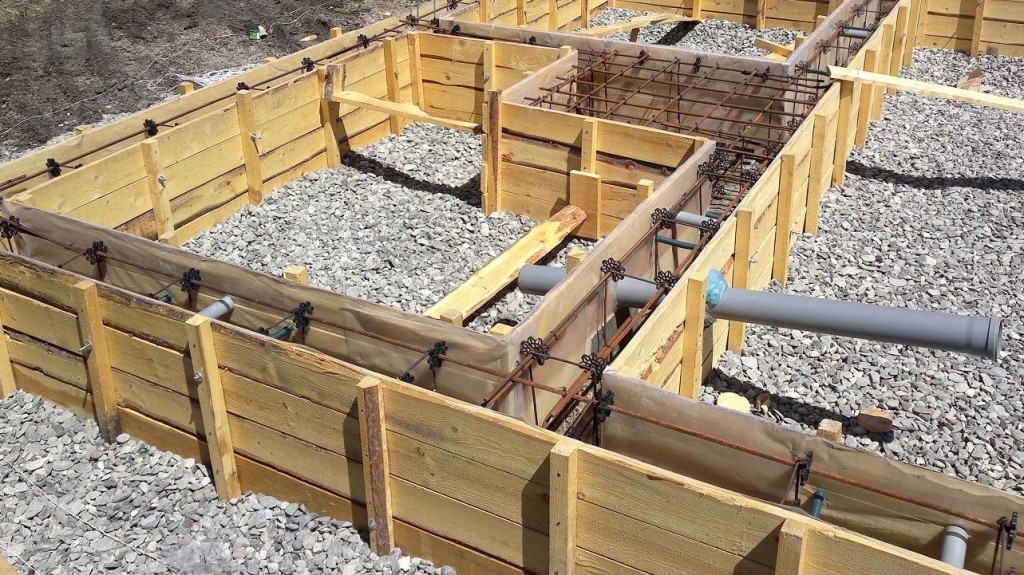

После того как опалубка была установлена, необходимо внутри зафиксировать расстояние между противоположными щитами. Для этих целей обычно задействуются пластиковые трубы и металлические шпильки, диаметр которых может варьироваться в диапазоне 8мм-12мм. Такие элементы арматуры устанавливают в нижней и верхней части щитов, не забывая об уплотнительных пластинах и гайках:

1. Изначально в расположенных параллельно друг другу щитах высверливаются отверстия.
2. Между щитами вставляются отрезки пластиковой трубы.
3. Внутрь трубок продеваются металлические шпильки (по обоим концам надеваются уплотнительные пластины).
4. Закручиваются с двух сторон и подтягиваются гайки.

После того как были завершены все работы по сооружению щитовой конструкции, застройщик может приступить к заливке бетона. Это следует делать в несколько этапов. Как только был создан первый слой (раствор заливается на песчано-щебневую подушку, покрытую слоем изоляционного материала) необходимо удалить пузырьки воздуха и пустоты. Для этих целей следует задействовать глубинный вибратор. После этого выливается в опалубку оставшийся бетон, которая демонтируется после застывания раствора.

Что нужно помнить

Строительство опалубки для фундамента забора требует соблюдение технологий и правил. Их нарушение может привести к необходимости переделывать работу на одной из стадий или ремонтировать уже возведенное ограждение. Поэтому стоит помнить о некоторых моментах:

• Важно выдерживать необходимое расстояние между фиксирующими брусками и краем траншеи, в противном случае конструкция может обрушиться под давлением бетона;

• Использование материала с малой прочностью и упругостью может привести к смещению осей основания и нарушить спроектированную конструкцию;

• При дефиците материала можно заливать фундамент отрезками. Щиты с уже затвердевшего участка снимаются и переносятся на новый.

• Если бетонный раствор заливают в жаркую погоду, то для сохранения влаги рекомендуется посыпать поверхность стяжки опилками. Это предотвратит чрезмерное пересыхание бетона.

Правильный монтаж разборной или несъемной опалубки определяет надежность фундамента, на котором будет стоять ограждающая конструкция. Изготовление опалубки для забора своими руками несложно, если правильно выбрать материал, сделать точный расчет, соблюсти технологию монтажа опалубочной системы. Прочное основание служит долго при любых погодных условиях, не требуя реставрации.

Армирование фундамента

Армирующая конструкция делается из арматуры, толщиной более 12 мм – для продольной укладки, и 6-8 мм – в качестве перпендикулярной и вертикальной укладки. Для изготовления армирующего пояса понадобятся: болгарка, сварная проволока, сварочный аппарат и рулетка.

Конструкция представляет собой более четырех продольных, перпендикулярных и вертикальных армирующих прутьев. Полная конструкция должна дополняться опалубкой, при этом готовый фундамент должен возвышаться над грунтом на 5 см. Дополнительно должны быть усилены углы, а в срезе армирующего пояса должен получиться прямоугольник или квадрат.

Следующий шаг в процессе, как делается фундамент бани – это нарезка арматуры определенной длины, после чего продольные и перпендикулярные прутья выкладываются на земле и связываются проволокой в местах контакта. Сваривать каркас нежелательно, потому что из-за этого существует большая вероятность того, что он утратит свою целостность в процессе уплотнения залитого раствора или при эксплуатации готовой бани в будущем.

Продольная арматура укладывается с нахлестом в 30 см и связывается.

Промежутки между перпендикулярной и вертикальной арматурой должны равняться или быть менее 50 см. Если же укладывается ленточный фундамент, имеющий ширину 120 см, то желательно сделать каркас, имеющий не два, а три продольных арматурных прута.

Это же следует проделать, если у фундамента будет большая высота. Кроме того, в верхней части каркас стоит укрепить П-образными хомутами, служащими для повышения прочностных характеристик пояса и минимизирования шанса растрескивания ленточного фундамента.

Каркас в угловых частях нужно дополнить арматурой, размещенной под 45 градусов к горизонтальным прутьям.

После того, как каркас полностью готов, его помещают на подпорки из пластика. Для того чтобы в момент заливки раствора каркас не сдвинулся, между ним и опалубкой дополнительно фиксируются пластиковые крепления.

Основа для хозпостроек

Собственники земляных участков под строительство дома или дачи хотят обозначить границы владений хорошим, красивым ограждением, но не все знают, как сделать опалубку для фундамента под забор. Для изготовления можно применять доски из хвойных пород или листы ламинированной фанеры. Высота ее должна быть 30 см от поверхности земли.

Как сделать опалубку для фундамента бани? Это очень просто. Изготовление и монтаж проводятся по технологии для ленточных оснований. Высота конструкции делается на 10 см выше уровня укладки бетона.

Изготовить и провести монтаж опалубки, предназначенной для любых сооружений, не очень трудный процесс. Главное – придерживаться необходимых правил и этапов работ.

Вспомогательные материалы и необходимый инструмент

В процессе монтажа опалубки для ленточного фундамента приходится использовать различные приспособления. Чаще всего они нужны в случае изготовления деревянных конструкций, особенно, когда используется подручный листовой материал. Заводские изделия обычно комплектуются всем необходимым.

Металлические шпильки

Необходимы для высоких сооружений. Обеспечить качественную фиксацию толщины ленты по всей площади ограждения другими способами не представляется возможным. Шпильки не нужны для конструкций высотой менее полуметра, особенно, если применяются достаточно жесткие листовые материалы или доски.

Назначение этого элемента – предупреждение распирания стенок опалубки. Для правильного функционирования, шпилька устанавливается в пластиковую трубу. Делается это таким образом, чтобы при стягивании, стенки ограждения с внутренней стороны упирались в трубу. С наружной стороны на шпильку рекомендовано одевать шайбы.

Раскосы

Предназначены для предотвращения выгибания стенок ограждения наружу. Изготавливаются из деревянных брусков разной длины. Вход идет весь подходящий материал, в том числе обрезки.

Шпильки и раскосы Источник

Полиэтиленовая пленка

Препятствует вытеканию бетонной смеси за пределы опалубки. В основном используется для конструкций из досок, в том числе необрезных. Способствует предотвращению излишнего загрязнения древесины цементным раствором, что дает более широкие возможности их последующего использования.

Фанера

Это материал древесно-слоистого типа, который может быть изготовлен из шпона разных пород дерева. Если позволяют финансы, то лучше выбрать финскую фанеру, она отличается повышенной влагостойкостью и прочностью. Более дешевый вариант – фанера из березового шпона.

Полезно! Также в продаже есть фанеры, покрытые синтетическими пропитками, формальдегидным клеем (такие изделия маркируются, как ФСФ) и защитным ламинированным слоем. Это специализированные материалы, которые применяются для возведения разборных опалубочных конструкций, которые можно использовать повторно.

Оптимальная толщина фанера должна составлять 10-16 мм. Такие листы устанавливаются на деревянный (некоторые используют металл) каркас из брусков 40 х 40 мм. Фанера фиксируется при помощи саморезов.
