Винтовой фундамент своими руками. Личный опыт работы на практике

Выбор конструкции свай

Конструкция винтовых свай не стандартизирована, каждый производитель выпускает изделия по собственным техническим условиям, чертежи свай доступны. При изготовлении опор своими руками, целесообразно руководствоваться размерами, указанными в этих чертежах. При любых конструкторских решениях, основными элементами винтовых свай являются:

• Трубчатое тело;
• Литой или сварной конусообразный наконечник;
• Лопасть различной конструкции;
• Оголовок для установки ростверка.

При выборе конструкции опор необходимо учесть массу строения и внешние нагрузки, от этого показателя зависит выбор типоразмера трубы. Оценить вес дома можно самостоятельно, необходимый диаметр и толщину стенок трубы определить с помощью справочников. Вес домокомплекта промышленного производства определяет производитель, требования к фундаменту указаны в документах на строение.

Как рассчитать нагрузку строения из бруса на винтовые сваи

Для расчетов принимается: один квадратный метр поверхности сруба и несущих перегородок из самого распространенного строительного бруса 200х150 весит 70-100 кг.

Один квадрат чердачного перекрытия с утеплителем весит от 100 до 150 кг, удельный вес кровли из рубероида или шифера – 50 кг, из черепицы – 80 кг. Погонный метр двойной обвязки винтовых свай брусом весит до 50 кг.

При использовании в качестве ростверка металлопроката, вес определяют по справочникам. Необходимо учесть вес винтовых свай, один метр залитой цементным раствором опоры диаметром 108 мм весит 100 кг.

При расчете веса снежного покрова используют следующие данные:

• Южные районы – 50 кг на квадратный метр крыши;
• Средняя полоса – 100 кг;
• Северные районы – 190 кг.

Приведенные данные актуальны для пологих крыш с углом наклона менее 35 градусов, для остроконечных крыш применяют коэффициент 0.5.

Вес домового оборудования, отделочного материала и мебели застройщик определяет самостоятельно.

Для более точного сбора нагрузок лучше воспользоваться СП «Нагрузки и воздействия».

Изготовление свайных опор под брус своими руками

Толщина стенки трубы должна быть более 3.5 мм, длину трубы определяют по глубине залегания плотных слоев грунта. Эту работу можно выполнить с использованием простейшего винтового щупа. Чаще всего длина свай под фундамент не превышает 3-3.5 метров. Отрезки стальных труб такой длины можно приобрести в строительных компаниях и у коммунальщиков, отрезки реализуются как неликвиды по цене металлолома. Трубы, бывшие в употреблении, использовать не рекомендуется.

Необходимо учесть, что трубы могут быть бесшовными, изготовленными путем вальцовки на прокатных станах, и сварными. Использование сварных труб для фундамента нежелательно, при любом качестве сварных соединений, шов более подвержен коррозии.

Изготовление наконечников

Оптимальная длина наконечника самодельной винтовой сваи в два раза больше диаметра трубы. Наконечники делают четырех типов:

• Из тела трубы;
• Из отдельных сегментов;
• Цельнометаллические;
• Крестообразные.

В первых двух случаях наконечник образуют 4-6 треугольных сегмента, вырезанные болгаркой из листового металла толщиной 4-5 мм или нарезанные в виде короны в нижней части трубы. Из этих сегментов нужно сформировать конусы в виде равнобедренной пирамиды, операция производится сваркой по прихваткам.

Цельнометаллические наконечники вытачивают из металлического круга диаметром, равным диаметру трубы, такие наконечники используют при установке свайных опор на плотных грунтах и почвах, содержащих камни и корневища.

Для легких грунтов можно сделать крестообразною пику: из треугольных заготовок сварить крестообразную пирамиду. Конструкцию приваривают к нижней части трубы на заглушку.

Самый бюджетный вариант – свая без наконечника, нижнюю часть трубы срезают болгаркой под углом 45 градусов, на отверстие устанавливают заглушку. Такой вариант используют для ограждений, когда устанавливают винтовую сваю не на плотный слой грунта, а заглубляют на метра.

Как изготовить лопасть для винтовой сваи

Самым сложным элементом винтовых свай являются лопасти, эта часть свайной конструкции выполняет насколько функций:

• Обеспечивает поступательное движение при закручивании;
• Снижает давление наконечника на грунт;
• Фиксирует опору в вертикальной плоскости;
• Препятствует выдавливанию при морозном пучении.

Лопасть устанавливают в нижней части опоры, общие требования к конструкции: оптимальная толщина – до 5 мм, наружный диаметр до 300 мм, шаг винта от внешнего диаметра. Винтовые сваи изготавливают с одно- или двухзаходными лопастями.

Однозаходная конструкция самая простая и представляет шнек с одним оборотом. Из листового металла плазморезом вырезают заготовку в виде круга с внутренним посадочным отверстием, на заготовке делают разводку – односторонний диаметральный разрез. С помощью слесарного инструмента заготовку растягивают на

ширину шага винта. В двухзаходной конструкции две одинаковые лопасти наваривают на расстоянии 250-300 мм, нижняя лопасть монтируется на 20-30 мм выше наконечника.

Нижнюю часть – режущий край, лопасти затачивают под 45 градусов, острые края разреза закругляют. Лопасть монтируют перпендикулярно телу опоры, приваривают двойным швом. Надежность и качество сварного соединения обеспечивает долговечность опоры, при сварке рекомендуется следить за качеством сварного шва.

Рекомендации по монтажу винтовых свай своими руками

1. Для усиления гидроизоляции опор целесообразно использовать двухкомпонентное антикоррозийное покрытие на основе полиуретановых смол.
2. Установка оголовка на верхнюю часть свай актуальна при обвязке фундамента брусом.

   Цельнометаллический ростверк можно приварить непосредственно к верхней части опоры, в этом случае оголовок не требуется.

3. Для предотвращения морозного пучения, лопасти свайно-винтового фундамента должны располагаться ниже глубины промерзания грунта.

4. До настоящего времени малоизучен гальванический эффект, разрушающий металл в наведенных электрических полях. От монтажа металлических фундаментов вблизи опор высоковольтных ЛЭП и трансформаторных подстанций лучше воздержаться.

Назначение и особенности

Отдельно размещенные элементы, которые поставлены по линии и никак не контактируют между собой, будут составлять основу свайного фундамента. Для того чтобы соединить свай в единую конструкцию, которая послужит основой для закладывания фундамента, опоры здания, следует добавить на каждую сваю специальный оголовок, а на нем делать обвязку. И даже больше, такая обвязка поможет выровнять всю линию, находящуюся сверху, по которой идут сваи в ровную и единую плоскость (горизонатльную). Это очень важно – от этого будет зависеть устойчивость дома. Отметим сразу, что свайно-винтовой фундамент является идеальным вариантом для изготовления основы для строительства.

Также этот тип фундамента считается экологичным, по стоимости выходит дешевле многих аналогов, легкий и его можно быстро установить по сравнению с остальными типами фундамента. Жилое строение из бруса можно построить и при этом выгодно. Сам дом строят своими руками по принципу конструктора. При закладывании основания винтовые сваи начинают вкручивать в землю, работы аналогичны вкручиванию саморезов. Есть вероятность столкновения с определенными трудностями при обвязке винтовых свай. Так как при процессе установке следует обязательно сформировать ростверк. Помните о том, что результат будет зависеть от того, насколько хорошо выполнена работа.

Монтаж и заготовка под ростверк

Первым делом необходимо сделать разметку, для этого снимается верхний слой почвы и вырывается котлован. Его величина должна быть на 1м больше с каждой стороны, чем будущий фундамент. Делается это для установки опалубки. Это огромный объем работы и стоит пользоваться экскаватором. Грунт надо снимать аккуратно и дойдя до определенной глубины приступить к выравниванию вручную. Использовать можно и механизированное выравнивание, при помощи мини-экскаватора и установленного на нем планировочного ковша и нивелира. Геотекстиль укладывается на дно и забрасывается песком. Далее надо уложить рулонную гидроизоляцию. Стеклоизолом предохраняют фундамент от воды и влаги.

Герметичность обеспечивает тот же битумный праймер. Его наносят в места нахлестав. Не рекомендуется использовать рубероид, он неэластичный и трескается. Для ростверка делается опалубка, по всему периметру сваи. Чтобы выдержать давление во время заливки бетона опалку надо хорошо закрепить, чтобы избежать смещение конструкции. В качестве материала используют влагозащитную фанеру или обрезную доску. А чтобы раствор не приставал к стенкам, используется полиэтиленовая пленка.

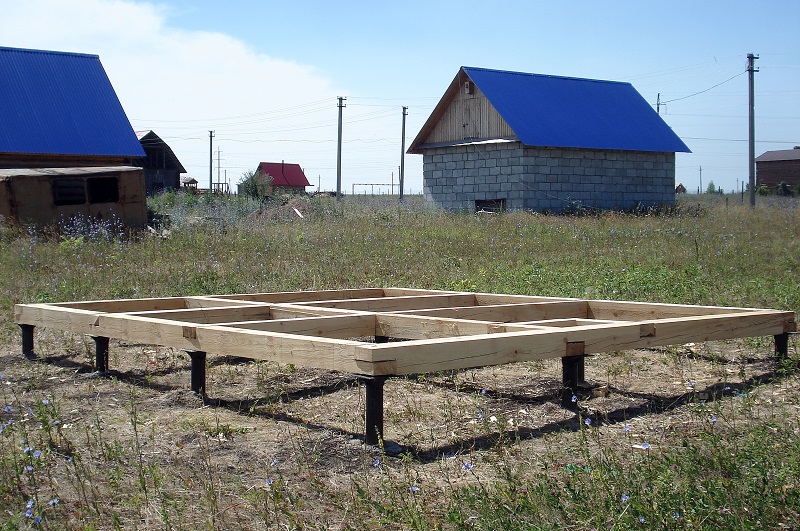

Свайный фундамент – укрепление брусом

Обвязку деревом (брусом, доской и др.) свайного фундамента применяют для большинства объектов малоэтажного строительства. Кроме технологичности и возможности избежать применения грузоподъемной техники, обвязка брусом значительно менее затратная по сравнению со стальной обвязкой. В зависимости от основного сортамента деревянной конструкции качестве обвязочного материала применяется (форм-фактор):

• Полубревно — распиленное вдоль оси бревно.
• Брус.
• Пакет из досок, которые собираются «в елочку» с помощью шпилек или шурупов DIN 571 «глухарей» и устанавливаются на длинный торец.

Во всех случаях применяется крепление обвязывающего элемента к оголовку сваи с помощью сквозной шпильки М12 (min) или шурупов DIN 571. В углах элементы связываются между собой (косынка, паз) и крепятся к оголовку. Крепление шпильками предпочтительней, т.к. отверстие под шпильку обрабатывают креозотом или его аналогами. Для предотвращения гниения дерева от контакта с железом следует устанавливать на фундамент прокладки из рубероида и/или обрабатывать дерево специальными составами.

К достоинствам обвязки основания из винтовых свай брусом следует отнести:

• Возможность выполнять работы ограниченным числом людей (не менее 2-х человек).
• Не требуется специальное оборудование.
• Возможность точного выставления цокольного ряда по уровню за счет выпиливания в теле (бруса, полубревна, пакета досок) пазов по размеру оголовка без снижения свойств связки.
• Возможность врезки лаг низа пола при достаточной высоте обвязки.
• Отсутствие «мостика холода» в виде стальной конструкции.

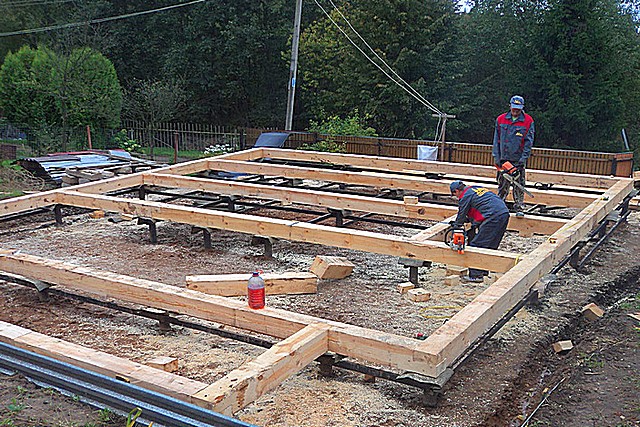

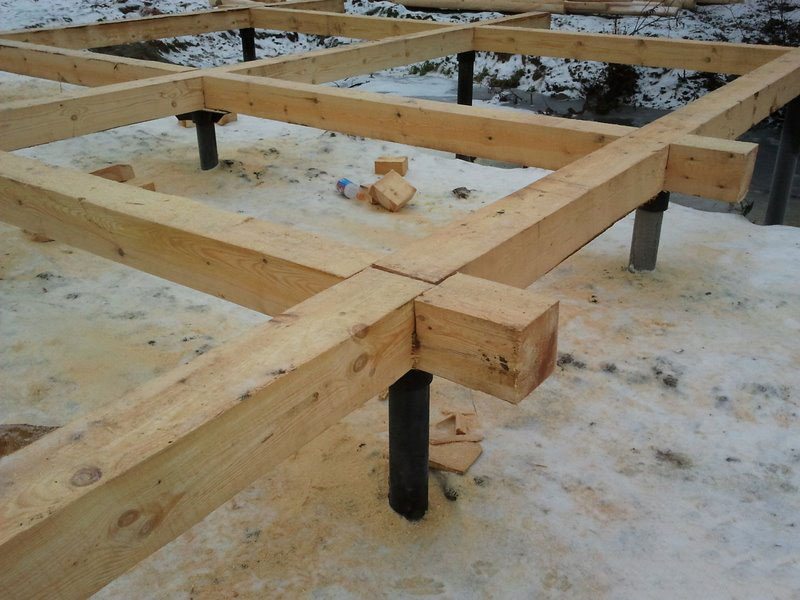

Обвязка брусом

Обвязка брусом.

В нормальных условиях (прямой участок, высота оголовков в пределах 1 м) для свайного фундамента сруба, каркасного, панельного дома дополнительный ростверк не требуется. Им по умолчанию становится нижний венец, нижняя обвязка конструкции стен, соответственно. Однако при этом необходимо выполнить условия:

• жесткая связь между брусом и оголовком;
• стыковка стеновых материалов на площадках оголовков.

Поэтому, вместо саморезов, вкручиваемых в пиломатериал снизу через отверстия в пластине оголовка, стоит предпочесть надевание бруса на шпильки, приваренные к этому элементу сваи. Для этого на каждый оголовок приваривается шпилька, в брусе по месту высверливаются отверстия, сверху он притягивается к пластине гайкой через широкую шайбу.

После чего, лишняя резьба срезается УШМ. Чтобы гайки не торчали над нижним венцом, мешая укладке следующего ряда, на верхней грани бруса изготавливается потайное отверстие, в которое и утапливается крепежный элемент. Стыковка металлическим уголком запрещена, используется врубка элементов ростверка друг в друга в полдерева (на углах и в местах сопряжений внутренних стен с наружными).

В сложных эксплуатационных условиях обвязки брусом для здания недостаточно. Например, если дом стоит на склоне, деревянный ростверк в сочетании с балками пола нижнего этажа создают достаточно жесткую горизонтальную плиту. Однако боковой ветер стремится выдернуть сваи именно с этой стороны, что приводит к снижению несущей способности свайного поля.

Необходимо тщательно отобрать качественный брус для обвязки.

1. Долговечность.
2. Высокая продолжительность эксплуатации.
3. Сравнительно низкая влагопроницаемость.
4. Более низкая цена по сравнению с лиственными деревьями.

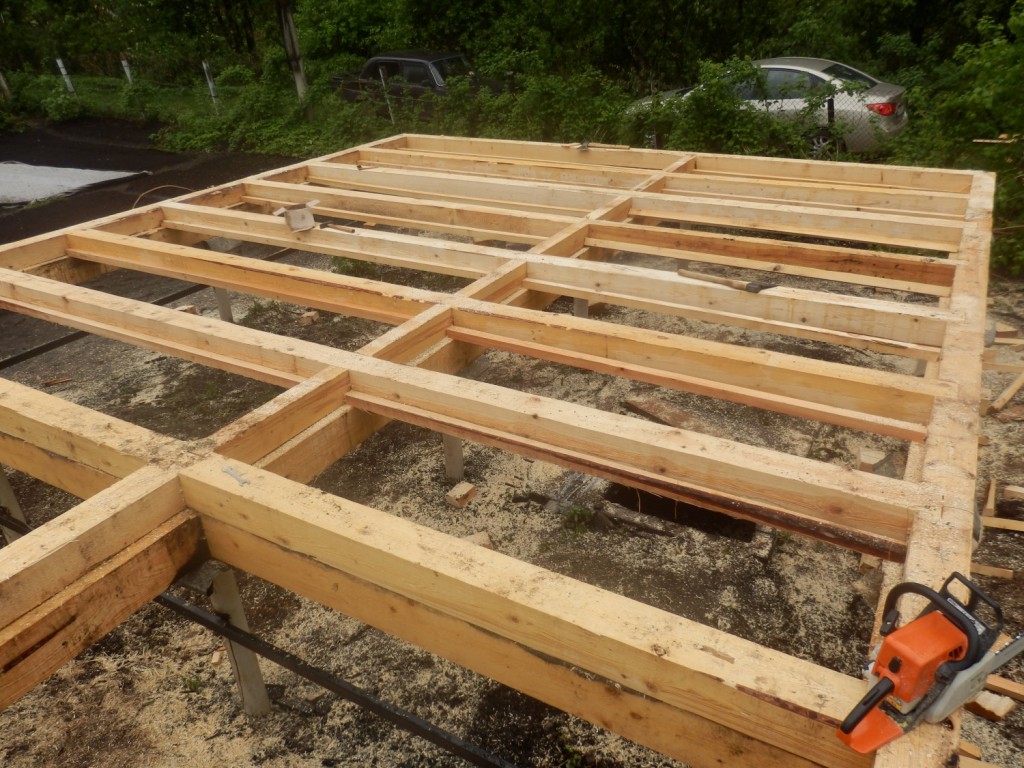

Брус для обвязочных операций выбирается с сечением 0,15х0,15 м. Во время покупки этого материала надо его тщательно осмотреть — не должно быть никаких трещин.

Перед началом работы брусья надо обработать антисептиком: это предотвратит проникновение в дерево грибка и остановит процессы гниения. Затем их обрабатывают антипиреном для повышения огнестойкости и снижения коэффициента возгорания. Это нужно сделать обязательно, если брусья сделаны из сосны, так как внутри ее древесины много горючей смолы.

Чтобы не ошибиться при расчетах нужного количества материалов, желательно добавить еще 10-15%.

Если используется клеевой брус (его производят склейкой нескольких, хорошо просушенных досок), то применение антипирена только улучшает свойства материала. Такие брусья имеют более точные габариты. Пазы и выступы, которые на них имеются, позволяют более прочно укрепить их при строительстве. Влагозащита у таких элементов хорошая, обрабатывать антисептиком не надо, но зато цена такого бруса выше. Клеевой материал не гниет и чуть меньше весит.

Чтобы облегчить монтаж, применяют предварительную раскладку бруса по периметру всей конструкции. Это дает возможность соблюсти все проектные параметры обвязки фундамента брусом. Уложенные балки должны иметь прямой угол стыковки друг с другом. Для проверки перпендикулярности промеряют диагонали угловых участков – они должны быть идентичными.

Порядок монтажа бруса:

1. Местом начала установки выбираются крепежные узлы на участках, где балки пересекаются друг с другом.
2. Стыковка бруса обычно производится «в полкорпуса». Реже может использоваться боле надежное соединение «в лапу». Чтобы обеспечить плотность прилегания бруса, его торцы необходимо отрезать максимально ровно. Соединительные участки дополнительно промазывают столярным клеем.
3. Крепление бруса к подошве оголовков осуществляется саморезами с шестигранной головкой, что дает возможность вкручивать их снизу. Процедура вкручивания облегчается предварительным просверливанием в точках крепления отверстий маленького диаметра. Для затяжки саморезов используется торцевой ключ.
4. Балку внутри периметра ростверка также врезают «в полкорпуса». Перед этим брус на соединительных участках оснащается канавками.

Срезы брусьев должны хорошо прилегать. Прикрепляют крепежными деталями. Это может быть металлическая пластина, хомут, уголок, скоба, болт, саморез.

Чтобы не сомневаться потом, на сколько прочен ростверк, крепительные работы надо выполнять, используя разные монтажные технологии одновременно.

Монтаж ростверка надо начинать установкой оголовков на сваи. В их качестве можно использовать металлическую пластину, но в большинстве случаев, для брусьев берут П-образный фланец.

Заготовку делают заранее. Для этого на торце делают запил, который будет соответствовать соединению, а также пазы. Делается обвязка с угловых частей сооружения. Два первых бруса стыкуются под углом 90 градусов. То же самое делают с остальными углами. Потом продолжают работы вдоль стен. Все стыки крепят пластиной и джутом, чтобы не образовывались мосты холода.

Конечно же, лучше сделать двойную обвязку, для надежности и уверенности.

Обвязка винтовых свай

Свайные фундаменты обычно устраивают для объектов, возводимых на площадках с преобладанием высокопучинистых и просадочных грунтов, а также в капитальном строительстве высотных или ответственных зданий.

Широкая доступность технологии, быстрота монтажа и умеренная стоимость сделали свайные фундаменты популярными в индивидуальном жилом строительстве.

 Свайный фундамент отлично работает на любом типе грунта, а множество разновидностей свай позволяют выбрать наиболее рациональный тип конструкции и способ установки.

Винтовые сваи получили большую популярность благодаря простоте установки и эксплуатации. Важным этапом устройства свайного основания является монтаж ростверка, или по-другому обвязки.

Зачем устраивать обвязку

Монтаж ростверка на сваи

Свайное поле под индивидуальный жилой дом обязательно армируется ростверком. Этим обеспечивается монолитная работа конструкции.

Выбор типа ростверка всегда остается за заказчиком и обоснован не только экономическими предпосылками, но и технологическими особенностями устройства фундамента выбранного типа.

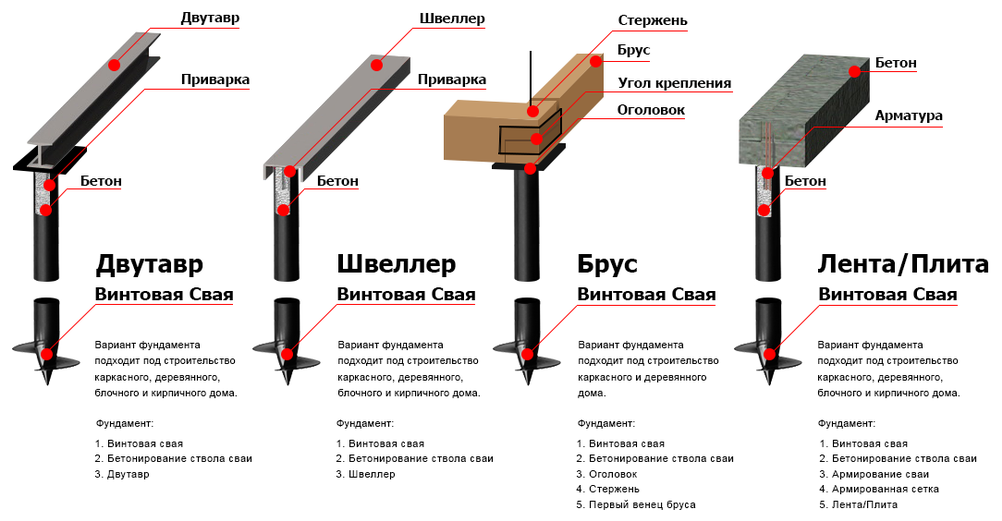

 Для винтовых свай, представляющих собой конструкцию из трубы круглого сечения с заостренным наконечником и шнековым лезвием на конце, предпочтительны следующие типы обвязки:

• деревянным брусом квадратного или прямоугольного сечения;
• профилем, представляющим в сечении швеллер или двутавр;
• трубой ЗГСП или уголком.

Поскольку верхняя отметка винтовых свай находится на некотором удалении от нулевой отметки поверхности грунта, применение железобетонных ростверков нерационально, и часто просто невозможно.

Технология установки винтовых свай

Ручная установка свай

Чтобы разобраться в принципах обвязки завинчиваемых свай, нужно понимать технологию устройства свайного поля и механической работы винтового фундамента. Разобравшись в основах, можно с полной уверенностью переходить к выбору материала и способа установки ростверка. Монтаж фундамента на винтовых сваях происходит по следующей схеме:

• предварительная планировка местности и разметка точек бурения;
• установка свайных колонн в отмеченные пункты и завинчивание с нивелированием высоты свайных площадок;
• бетонирование оснований колонн в соответствии с технологической картой;
• установка ростверка или обвязки.

Для установки винтовых свай не нужно выводить отметку грунта к среднему множителю, поэтому при планировке местности достаточно освободить почву от крупных механических включений и при необходимости снять плодородный слой.

При устройстве железобетонного ростверка требуется более тщательная подготовка грунтового основания. Несомненным преимуществом винтовых металлических свай является также возможность нивелирования высоты выступающей над землей частью свайных колонн.

После монтажа дополнительных стержней жесткости такой фундамент будет отлично работать даже на крутом склоне.

Обвязка свайного поля

После того как монтаж свай завершен, необходимо дать фундаменту немного времени для усадки стержней и упрочнения бетонированных участков. После этого можно приступать к обвязке, предварительно определившись с выбором материала.

Ключевым фактором, влияющим на выбор того или иного типа обвязки, выступает ценовая характеристика компонентов и стоимость осуществления работ. Посмотрев видео, Вы увидите, как правильно установить обвязку при строительстве дома.

Наиболее надежным и долговечным, но одновременно и дорогостоящим, является металлический ростверк из профиля различного сечения. Горячекатанный швеллер или двутавр станет более надежным основанием для дома, чем сварная труба, которая также дает хорошие показатели прочности при более привлекательной цене. Обвязка свай швеллером применяется наиболее часто.

Правильно обработанная и качественно смонтированная древесина в виде бруса различных сечений уверенно занимает среднюю между трубой и металлопрофилем позицию в показателях стоимости и прочности.

При выборе данного типа ростверка, следует принять меры по гидро- и пароизоляции деревянной обвязки, а также дополнительного укрепления ответственных узлов металлическими уголками.

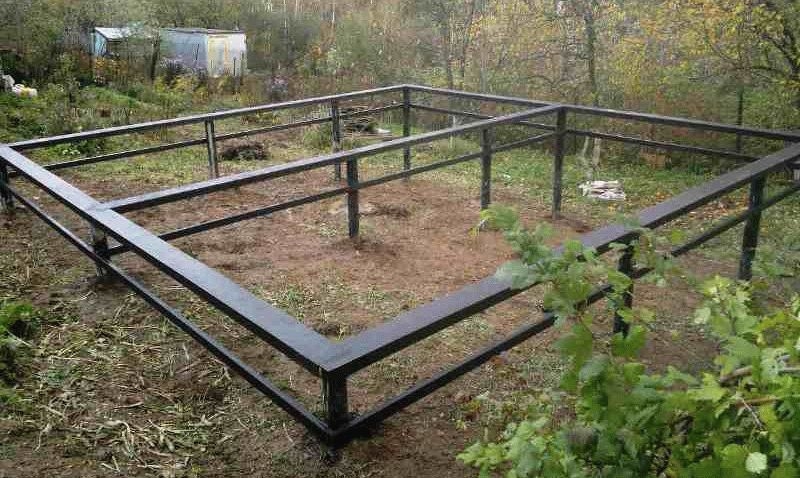

Процесс обвязки швеллером

Рациональной будет обвязка винтовых свай швеллером, поскольку это надежный и экономичный способ, не требующий дополнительных технологических мероприятий. Не рекомендуется обвязывать фундамент скрепленными между собой досками или уголком, поскольку преимущества данного типа ростверка только в дешевизне исходных материалов.

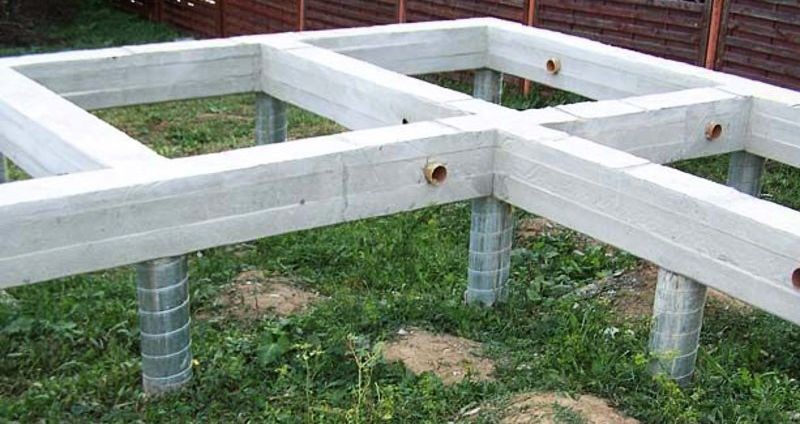

Самым дорогим и трудоемким способом является устройство железобетонного ростверка. Выбор такого типа обвязки обоснован для многоэтажного дома или большой нагрузки на фундамент. Для фундаментов, возвышающихся над уровнем земли более чем на один метр, помимо основного ростверка требуется устройство дополнительных стержней жесткости или второго пояса обвязки.

Обвязка свай – ответственный этап возведения надежного фундамента, к исполнению которого нужно отнестись со всей серьезностью.

Заключительные работы

После установки всех элементов свайного поля необходимо провести следующие работы:

1. Вынесите проектную отметку уровнем на каждую сваю, отметьте маркером.
2. Обведите отметку маркером по окружности тела. Для этого воспользуйтесь плотной бумагой.
3. Отрезайте лишнее угловой шлифовальной машинкой строго по отметке. Если остались неровности и заусенцы по верху — отшлифуйте.
4. Подготовьте воронку, цементный раствор или бетон на мелкой фракции щебня, залейте полости свай до уровня ниже головы на 20 сантиметров. По мере заливки уплотняйте бетон арматурой.
5. После схватывания бетона, смонтируйте оголовки и приварите к телу свай. Если проектом предусмотрена верхняя обвязка швеллером — оголовки не нужны. Обрезка головы до проектной отметки.

Несколько заключительных советов:

• Если в грунте попалось препятствие, а низ сваи остаётся в зоне промерзания или грунтовых водах, необходимо извлечь камень или добавить на небольшом расстоянии по оси ещё два элемента. Это позволит сократить нагрузку на сваю. Если она является опорной для внутренней оси, то простое смещение сваи вызовет необходимость изменения положения остальных свай внутренней оси и проекта дома в целом.
• Несущую способность свай можно определить по величине крутящего момента прибором, определяющим усилие при повороте.
• После бетонирования полости, засыпьте до верха головы сухой цементно-песчаной смесью, она возьмёт на себя остатки влаги при отвердевании бетона.
• Зачищайте швы от шлака, покрывайте антикоррозийными составами.

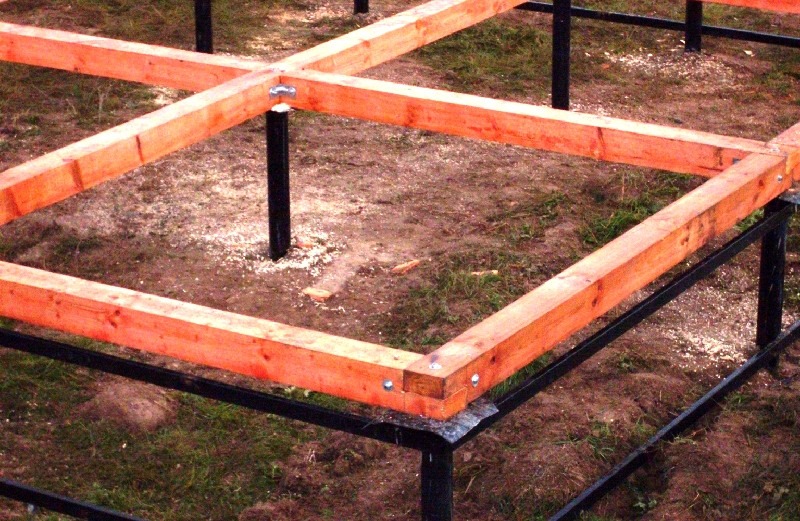

Обвязка брусом или доской

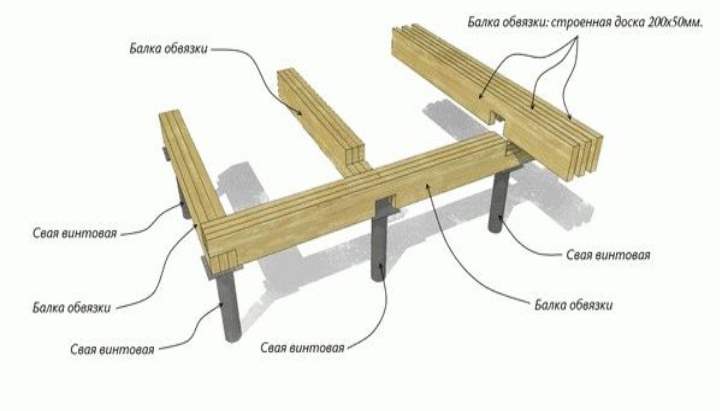

Схематическое отображение обвязки свай брусом

Такой метод укрепления свайных фундаментов пользуется популярностью в частном строительстве, оптимален при возведении деревянных зданий, бань и хозяйственных построек. Этапы обвязки следующие:

1. Сначала устанавливают все сваи на заданную дистанцию, выравнивают по единой вертикали, чтобы не возник перекос бруса.
2. Если выровнять несущие элементы основания нельзя, тогда делаются углубления в брусьях.
3. Для состыковки делают пазы, причем они всегда располагаются под углом 90ᵒ по отношению к балке. Все соединения делают болтами или достаточно гибкой проволокой, дополнительно покрываются антикоррозийной краской и антисептиком.

Самостоятельно обвязку брусом делать довольно сложно, ведь нужно постоянно следить за горизонталью конструкции и устранять минимальные угловые перекосы. После установки ростверка и его фиксации, дерево покрывается антисептиком и красится для увеличения срока службы, также рекомендуется сделать гидроизоляцию оголовка рубероидом.

Советы

Перед тем, как начинать работу с обвязкой, необходимо проверить на качество все сваи – они должны стоять строго вертикально. Крепление надо делать только по центру. Очень хорошо, если используются хомуты, они не дают возможности образовываться трещинам. Запиливать материал надо очень точно, без каких-либо отклонений, чтобы конструкция не стала слабой.

Многие считают, что для домиков из брусьев, обвязка не обязательна. Это не правильное мнение.

Всегда лучше укрепить свое жилье, чем потом начинать все заново.

(Пока оценок нет)

Обвязка свайного фундамента. Правильно обвязать фундамент на винтовых сваях

Обвязка свайного фундамента – один из важнейших этапов работы по подготовке ровного основания для будущего строения.

Данный вид услуги предоставляет компания «Строй Сваи» при заказе монтажа фундамента. У нас лучшая ценовая политика, профессиональные рабочие и качественные изделия.

Обвязка фундамента на винтовых сваях

Обвязка винтового фундамента нужна, чтобы связать все отдельно стоящие сваи в единую систему. Это финальный этап обустройства фундамента, так как дальше начинается настил основания и возведение стен.

Дом на сваях обычно возводят в местах с особыми условиями:
• есть перепад высоты или очень неровный рельеф, который невозможно выровнять;
• слишком пластичная почва, например, песок или глина;
• чрезмерное количество воды в составе грунта;
• нужно построить фундамент над водой.

Также следует учитывать глубину промерзания – если она слишком большая, то без свайного каркаса не обойтись. Сваи представляют собой полые трубы с острым конусообразным наконечником и лопастями. Их завинчивают в грунт, бетонируют полость труб, обмазывают гидроизоляционной смазкой и только после этого обвязывают. Работники нашей компании выполняют все виды перечисленных работ под ключ.

Правильная обвязка винтовых свай

Обвязка свайно-винтового фундамента очень важна. Если выполнить обвязку правильно, то она:
• увеличивает жесткость всей свайной конструкции (грубо говоря, не дает разойтись опорам в разные стороны под давлением грунта или надстройки);
• стоит во главе правильного распределения веса верхней конструкции между всеми опорными точками;
• является гарантией долговечности и надежности строения.

Неправильная обвязка свай, наоборот, способна привести к очень серьезным негативным последствиям, среди которых:
• осадка дома;
• перевесы и трещины по стенам;
• ненадежность перекрытий;
• кривые стены и полы;
• разрушение постройки или ее части.

Доверять столь ответственное дело предпочтительнее профессионалам, иначе можно получить ворох проблем, которые сложно будет исправить.

Как обвязать свайный фундамент

Обвязка свайно-винтового фундамента имеет несколько разновидностей. Различия связаны с местом расположения и материалом, который используется.

Компания предлагает несколько популярных видов обвязки:
• Профильной трубой;
• Уголком
• Швеллером.

Также в природе существует обвязка с помощью железобетона, однако она применяется для более тяжелых специалисты имеют опыт работы со всеми типами и прекрасно разбираются в их секретах. Главный принцип – ростверк должен повторять рисунок будущих главных стен и простенков, так он ложится под самые тяжелые линии в доме и перераспределяет вес по опорам. Также важно правильно обрезать торчащие сваи под один уровень (нулевой). Техника работы зависит от вида материала, используемого для связки.

Нужно ли обвязывать винтовые сваи

Они гарантируют:
• качество;
• долговечность;
• стойкость;
• твердость;
• Фундамент будет стоять от 30 лет.

Обвязка дома на винтовых сваях, цена

Обвязка винтовых свай — дополнительная услуга. Каждый клиент – корпоративный и частный – найдет у нас выгодное предложение по покупке изделий и заказу всех видов услуг по их установке.

Мы стараемся держать цены на самом низком уровне за счет того, что:
• отсутствуют процентные надбавки (т.к. мы не тратимся на обширную рекламу, стараемся работать без посредников);
• есть хорошие скидки для оптовых и постоянных клиентов;
• прибыль получаем от количества заказов, а не от необоснованных наценок.

Уголок

Швеллер

Проф. труба

Балка

Мы возмещаем разницу, если вы обнаружите, что у другого предприятия цена ниже стоимость работ можно либо на сайте, либо по указанному телефону.

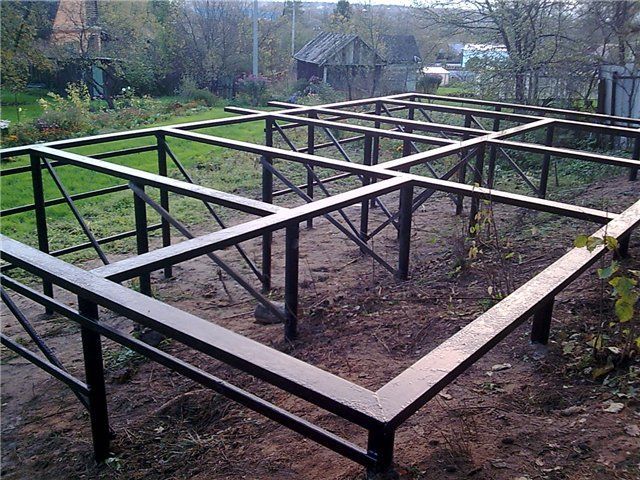

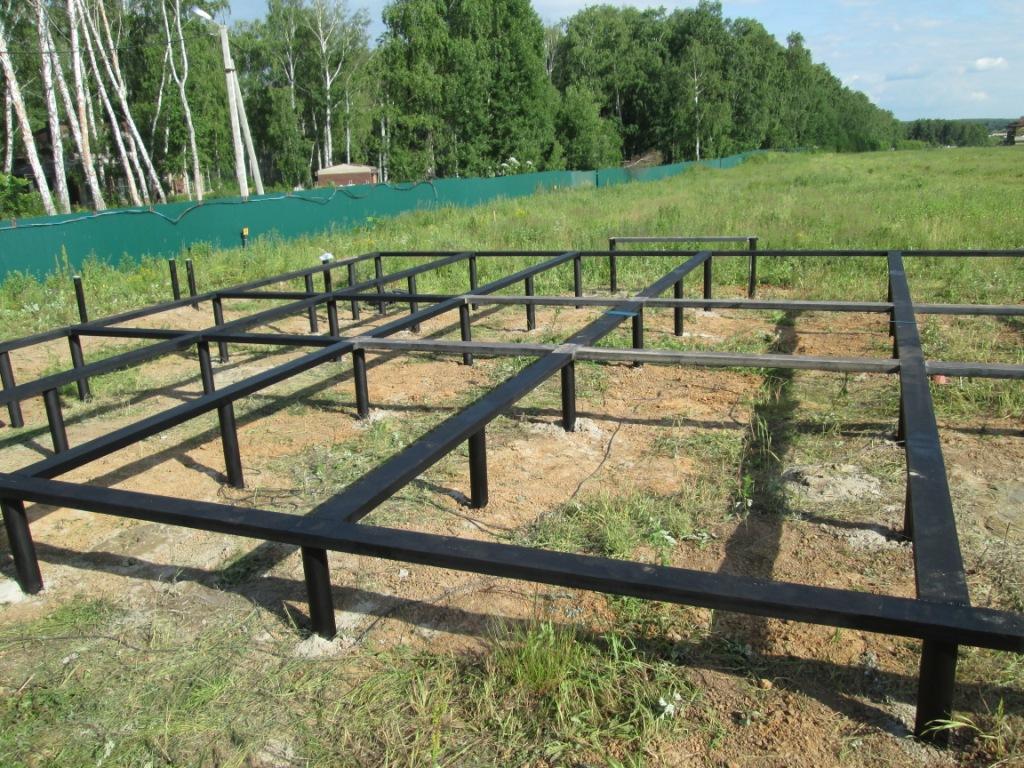

Как перевязывают сваи железными уголками

Металлическая обвязка на винтовых сваях увеличивает общую прочность фундамента. Металлом можно соединить опоры и для каркасных домов, и для более тяжелых – пенобетонных. Если строение легкое, подойдет и уголок, если нет – выбирают двутавр или швеллер.

Особенности металлической обвязки:
• стальные балки привариваются к самим трубам;

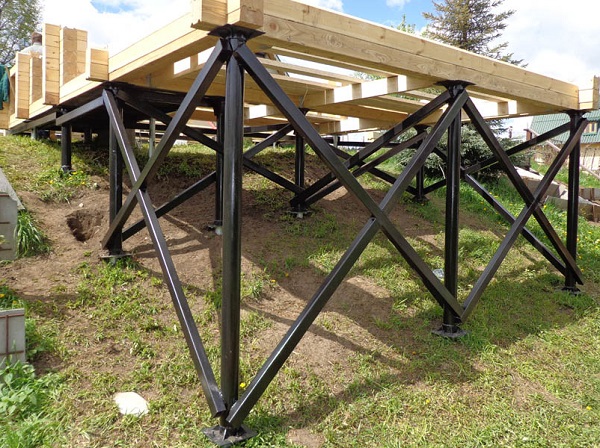

• Материал можно варить с укосом, придавая дополнительную жесткость конструкции;
• балки обрабатываются антикоррозийной грунтовкой.

Деревянная обвязка свайного фундамента

Деревянная обвязка свайного фундамента применяется практически для любых строений на свайно-винтовых фундаментах и обычно выполняется строителями самого дома. Деревянную обвязку нельзя делать при строительстве кирпичных построек (ввиду тяжести).

Особенности подготовки:
• часто используемый размер бруса – 150х150 или 200х200 мм, длина должна соответствовать стороне постройки;
• в местах стыков нарезаются пазы;
• используется древесина хвойных пород, как более прочная;
• брус должен быть высушен, чтобы не давать усадку;
• дерево нужно обработать для изоляции от влаги.

Процесс крепления:
• Выравнивание труб по нулевому уровню;
• Приваривание к трубам оголовков с отверстиями под болты;
• Обработка спецсредствами, прокладка гидроизоляции;
• Сверху на оголовки устанавливаются брусья, проверяются места стыков (можно сделать дополнительное уплотнение);
• Болтами по дереву стягивают брус и основа готова.

Доверьте работу по возведению свайного фундамента и его обвязке профессионалам из «Строй Сваи» и получите 100% надежный результат.

Уроки и выводы из проделанной работы

Итак, первое: что хочешь сделать хорошо – делай сам. Конечно, если ты это не умеешь, разговор другой. Но смотрите, я даже предлагал деньги, спрашивал сколько надо за работу, соглашался на предложенную сумму, но в итоге никто мне не помог. Может я не ту сумму предлагал за работу…

Второе, всегда делайте предварительное бурение грунта. Можно легко попасть в такую ситуацию, как у меня. Любая, уважающая себя фирма, обязательно проводит такие работы. Да, вы дополнительно заплатите деньги, но уже не окажитесь в таких обстоятельствах, как я. В итоге была потеряна неделя времени, пока искалась техника и т.д.

Третье, «не ведитесь» на самые низкие цены. Низкая цена не всегда выгодно. Можно значительно проиграть на качестве самих свай и качестве монтажных работ. Выбирайте по стоимости нечто среднее и обязательно заключайте договор на предоставленные услуги, а также требуйте все оплаченные чеки.

На этом буду заканчивать. Есть вопросы – задавайте. Есть предложения – пишите. Может кто-то сталкивался с другими проблемами? Дайте знать, читателям будет интересно. И не забудьте посмотреть видео ниже о способах обвязки винтовых свай. Мирного и светлого вам неба! Пока!

Цитата мудрости: Истинное слишком просто, идти к нему надо всегда через сложное (Санд Жорж).

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

• Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
• Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
• Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
• Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
• Опалубку снимают через 10 дней после заливки.
• После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

Установка свайно винтового основания

Работы по устройству цоколя на винтовых сваях состоят из нескольких этапов. Строитель рекомендуют уделить много внимания каждому из пунктов:

1. Подготовка стройплощадки (сюда входит пробное бурение, очистка участка и выравнивание).
2. Расчеты, в результате которых будут выбраны подходящие опоры.
3. Разметка участка по данным строительного чертежа.
4. Бурение под фундамент. Каждую сваю вкручивают в грунт выбранным способом, а затем проверяют высоту надземной части.
5. Монтаж ростверка.

Разновидности

Обвязка свайного фундамента может быть исполнена в различных конструкционных версиях. Каждый вариант обладает своими преимуществами и недостатками и способен справиться с различными нагрузками.

Обвязка может быть следующей:

• Высокой, приподнятой над землёй. Устанавливают на пучинистых грунтах.
• Повышенной, лежащей на поверхности грунта.
• Заглубленной, когда на одной плоскости с поверхностью земли находится верхняя плоскость ленты. Используется редко.

Для обвязки используют:

1. древесину;
2. изделия металлопроката;
3. возводят ленту из монолитного железобетона.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Подготовка бруса к установке на сваи

Подготовка обвязки к установке на сваи заключается в обработке древесины антисептическими составами, а также в отрезании заготовок необходимой длины. Для антисептической обработки лучше всего подойдут биозащитные составы, одновременно способные выполнять функции грунтовки. С рекомендациями застройщиков по поводу применения тех или иных защитных составов вы можете познакомиться здесь.

Некоторые застройщики перед установкой обвязки стремятся высушить древесину до оптимальной влажности. Какой же должна быть влажность бруса, используемого для строительства обвязки? Опытные пользователи FORUMHOUSE считают, что если древесина имеет товарный вид, если ее влажность не отличается запредельными значениями, то использовать ее для строительства обвязки лучше в том виде, в котором она была куплена. А сушка доски или бруса в домашних условиях принесет больше вреда, чем пользы.

Сушить брус надо в специальной камере, а не за сараем или же под пленкой. Строят обвязку сразу после покупки древесины, а сохнет она уже внутри строительной конструкции. Все, что успело перед строительством полежать, потом только на дрова годится, увы.

Этот совет для тех, кто не желает получить после неумелой сушки брус, скрученный во всех возможных направлениях.

Обустройство фундамента свайного типа

Чтобы строительство каркасного дома прошло быстро, стоит принять на заметку следующую пошаговую инструкцию:

1. разметить участок, наметив места ввинчивания свай;
2. в отверстие сваи вставить трубу или лом, которые будут своеобразным рычагом, затем приложив силу, загнать лопасти в грунт;
3. подготовить бетонный раствор для заливки;
4. отметить глубину погружения сваи заранее;
5. вертикально установить столб, проверяя ровность строительным уровнем;
6. ввинчивать сваю до указанного уровня, но не менее, чем на глубину 1,5 метра;
7. залить раствор внутрь сваи для упрочнения;
8. приварить оголовок, установить ростверк.

Важно! Перед монтажом ростверка все сваи необходимо проверить на горизонтальную ровность.

Ростверк обустраивается посредством создания опалубки и заполнением ее цементным раствором. Для того чтобы ростверк был прочнее, его можно армировать посредством прутков.

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

• устанавливать их можно на участках с пучинистыми и сложными почвами. Это условие распространяется на строительные площадки, имеющие уклоны, когда особенности рельефа не позволяют устраивать другие фундаменты;
• продолжительный эксплуатационный период. Если полностью соблюдать технологические особенности монтажных работ и использовать качественные материалы, то при правильной эксплуатации свайная фундаментная основа прослужит вам не менее ста лет;
• приемлемая стоимость материалов и работ;
• простота выполнения монтажа. Погрузить винтовые сваи в грунт можно в течение нескольких часов, используя для этого специальную технику. При наличии достаточного количества работников такой процесс выполняется вручную.

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания.

При установке свайной фундаментной основы придется учесть и тот факт, что конструкция не будет иметь сплошной опоры, что создаст определенные затруднения при строительстве межкомнатных перегородок. Но такую проблему можно решить, выполнив обвязку свай. Если такую процедуру выполнить в соответствии с требованиями, то показатель прочности готового сооружения увеличится.

Рекомендации

Чтобы дом не раскачивался на сваях, нужно придерживаться следующих рекомендаций:

1. Тщательно исследуйте грунт. Лучше обратитесь к услугам спецкомпаний. Они смогут провести работу, дав ответ на все поставленные вопросы.
2. Бетонируйте цоколь сразу после того, как установлены сваи и подрезаны оголовки.
3. Снимайте каждый этап работы на фотоаппарат или видеокамеру.
4. Установку конструкций доверяйте профессионалу. Он внимательно отнесётся к процессу, снизив возможность наступления сложной ситуации для собственника жилья.
5. Выдерживайте фундамент в течение зимы.

Эти меры помогут предотвратить раскачивание постройки.
