Как поставить опалубку под фундамент своими руками

Виды монолитного фундамента

Глубина заложения фундаментов зависит от наличия или отсутствия подвала, цокольного этажа в здании, а также от других конструктивных особенностей. Ориентировочно глубину заложения фундамента можно принимать равной глубине промерзания грунта.

Фундамент глубокого залегания

Фундамент глубокого залегания строится ниже уровня промерзания грунта. Это позволяет фундаменту опираться на устойчивый слой земли. Такой тип фундамента достаточно универсален, позволяет оборудовать подвал, иногда используется для постройки крупных деревянных домов, но чаще всего такой вид фундамента сооружается для высоких каменных зданий. На постройку такого фундамента потребуется много времени и земляных работ.

Мелкозаглублённый фундамент

Данный вид фундамента может быть использован при постройке лёгких строений. Он не сложен в сооружении, так как для такого фундамента не требуется больших затрат сил и времени на земляные работы, а также мелкозаглублённый фундамент дешевле фундамента глубокого залегания. Также на него не будет оказывать влияние пучение грунта. Но такой тип фундамента подходит не для всех почв и не для любого здания.

Плитный фундамент

Из-за необходимости применения большого количества строительных материалов, это, пожалуй, самый дорогой тип фундамента. Его применение целесообразно при сложных геологических условиях на участке, где планируется строительство. Такой фундамент можно применять практически на всех типах грунта, включая глинистые, торфяные, болотные. Его применение допустимо на участках с большой глубиной промерзания почвы.

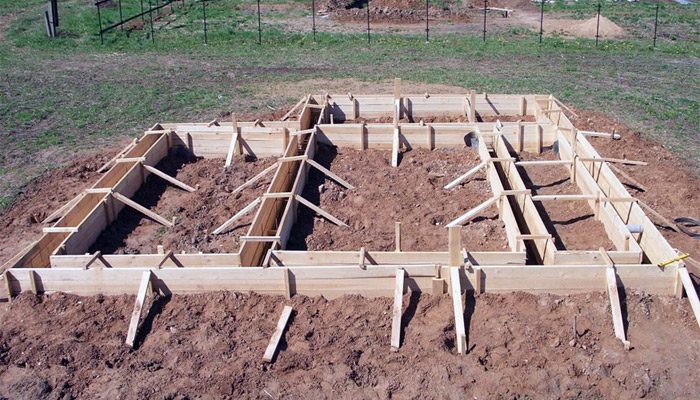

Ленточный фундамент

На сегодняшний день – это один из наиболее часто применяемых типов фундамента. Ленточный фундамент изготавливается из железобетона или бетона. Такие конструкции выдерживают нагрузку стен возведенных на основе тяжелых материалов, таких как бетон, керамзитобетон, шлакобетон, кирпич.

Строительство ленточного фундамента требует проведения дополнительных земляных работ, что делает его стоимость не самой низкой. Однако его использование особенно актуально для домов, в которых предполагается наличие подвала, цокольного этажа или гаража.

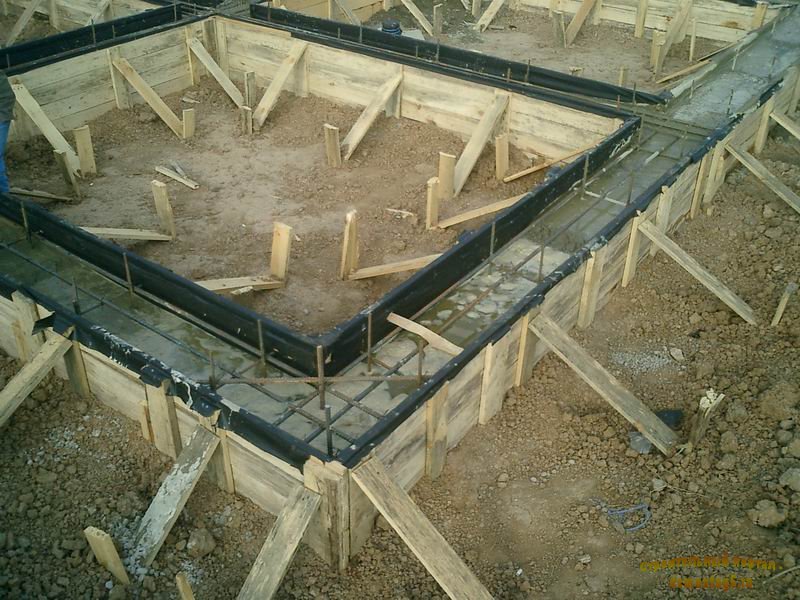

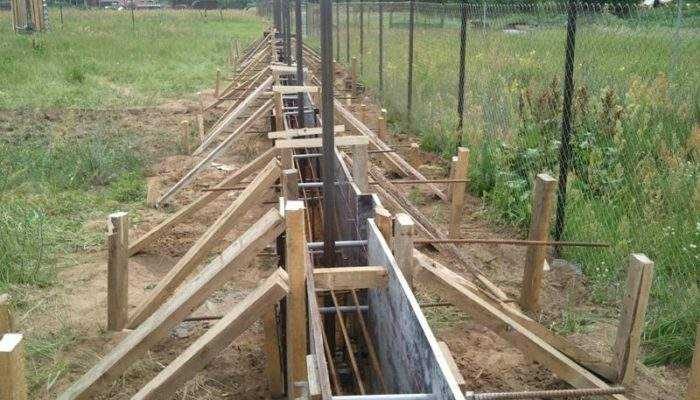

Конструкция опалубки для ленточного фундамента

Для устройства ленточного фундамента может быть использовано всего два вида опалубки – обычная и переставная. В том случае, если вы решили возвести жилой дом, стоит использовать первую разновидность. Возводя же какую-нибудь незначительную хозяйственную постройку, можно сэкономить время и материал, воспользовавшись переставной опалубкой.

Вот такие материалы нужно будет подготовить:

Также приготовьте молоток и лопату.

Изготовление опалубки под фундамент начинается со сборки щитов. Берется несколько досок и набивается на брус (щели не более 3мм). Гвозди забивают так, чтобы шляпки оказались в последующем внутри опалубки. После сборки свободными должны остаться по 20см бруса с обоих краев. Шаг между брусьями по длине – 70-100мм.

Итак, как делается надежная опалубка под фундамент? Установку щитов производят так:

• Свободный нижний конец каждого бруса опоры утапливают в грунт;
• Из бруса нарезают распорки одинаковой длины;
• Временно крепят щиты на длинные колья (можно из толстых веток) с внутренней и внешней стороны. Горизонтально по уровню устанавливают распорки;
• Вбивают на некотором расстоянии от щитов колья из бруса;
• Между щитами и вбитыми кольями устанавливают подкосы;
• Вытаскивают временные колья, выравнивая щиты по вертикали. Иногда для придания сооружению дополнительной жесткости используются специальные хомуты. Как именно их сделать смотрите на картинке ниже.

В том случае, если фундамент не слишком длинный, вместо хомутов можно применить проволочные скрутки. Верхние концы брусьев противоположных щитов обматывают проволокой, вставляют в нее металлический прут и начинают вращать его. В результате щиты стягиваются, плотнее прижимаясь к распоркам. При таком способе лучше дополнительно установить горизонтальные бруски по грунту между щитами и кольями.

Переставная опалубка под фундамент делается своими руками всего из двух щитов длиной 3-4м. Устанавливается она точно так же, как обычная. После заливки бетона выжидают сутки и переставляют щиты дальше по длине траншеи. При таком способе край получающихся отрезков бетонной ленты делают скошенным. В этом случае получится более прочная лента.

Совет: Для того, чтобы стенки фундамента получились более гладкими и вода из раствора не впитывалась в древесину, можно обтянуть щиты изнутри полиэтиленом.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Опалубка для плитного фундамента

Далее посмотрим, как поставить опалубку под плитный фундамент. Сбивается она также обычно из досок и бруса. Сначала в грунт забивают стойки, а затем оббивают их досками. Для устойчивости устраивают подкосы точно так же, как при устройстве опалубки для ленточного основания под дом. По углам щиты скрепляют уголком.

Важно: Опалубка как для плитного, так и для ленточного фундамента должна быть выше будущего цоколя примерно на 5см. При этом верх залитой бетонной ленты можно будет выровнять, без риска перелить смесь через края.

Возведение опалубки для столбчатого фундамента

В качестве опалубки под столбчатый фундамент часто используют асбоцементные трубы. Иногда ее делают и просто из рубероида. В последнем случае материал сворачивают в трубу и опускают в яму.

Для заливки части столба над грунтом используется и опалубка из досок. Делают ее также из небольших щитов, закрепленных подкосами или уголком.

Таким образом, ответ на вопрос о том, как поставить надежную опалубку под фундамент дома или какой-нибудь хозпостройки своими руками, зависит от типа бетонного основания. В любом случае сборка подобной конструкции ничего суперсложного собой не представляет.

Видео по теме «опалубка своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

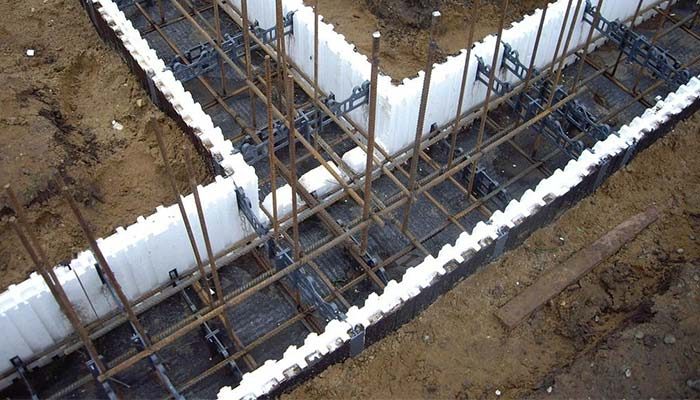

Как собрать из пенополистирола

В данном случае опалубка не подлежит демонтажу, являясь сначала формой для отливки, а впоследствии — слоем утеплителя. Используются готовые блоки из экструдированного пенополистирола и дополнительные элементы к ним — перемычки, детали для продольного соединения и т.д.

Все они имеются в продаже и приобретаются заранее в нужном количестве, что значительно облегчает сборку и позволяет получить прочный и герметичный внешний кокон для бетонной ленты. Технология изобретена достаточно давно, но по разным причинам не использовалась, начинает набирать популярность только в настоящее время.

Тем не менее, результаты позволяют прогнозировать методике хорошие перспективы.

Сборка опалубки проста. Блоки соединяются между собой по принципу конструктора, фиксация производится с помощью перемычек. Процесс сборки, помимо создания формы для заливки, совмещает утепление и шумоизоляцию, что сокращает общее время работ и упрощает работу в целом.

Чем меньше операций, тем меньше возможность появления ошибок или нарушений технологии.

Основным недостатком методики можно назвать высокую стоимость блоков из пенополистирола, увеличивающую расходы на строительство.

Это главный фактор, препятствующий распространению технологии.

Материалы для устройства опалубки

Фундаментную опалубку собирают из разных материалов. Самыми популярными являются:

• металл;
• древесина;
• железобетон;
• пенополистирол.

Бюджетный вариант — дерево. Применяют фанеру, ОСБ либо обычные доски. Для создания конструкции используют простые инструменты: ножовку, молоток, шуруповерт, гвоздодер. Этот вариант доступный и сравнительно недорогой. К недостаткам относят использование дополнительных элементов, укрепляющих конструкцию.

Опалубку из дерева необходимо предварительно рассчитать. Для этого придется выполнить замеры траншеи изнутри. Полученное значение умножают на 2. Результат делят на длину доски. То что получили, умножают на ширину доски, затем на глубину рва. Результат округляют в сторону увеличения. При расчете бруса учитывают, что между ним оставляют расстояние 0,4 м.

Если существует возможность выбора бруса, то предпочтительнее брать отрезки со стороной минимум 4 см.

Для создания металлической опалубки используют 2 мм листовую сталь. Такая конструкция гибкая, пластичная, с ней легко работать. Поскольку лист можно согнуть как угодно, можно получить опалубку любых очертаний. Это важно, когда фундамент имеет закругленные углы.

Преимуществ у опалубки из металла достаточно:

• быстрота установки;
• герметичность конструкции;
• небольшое количество крепежных материалов;
• надежность.

Недостаток — немалая цена. Также в процессе монтажа и заливки можно повредить защитный слой, поэтому работать нужно осторожно.

Когда фундамент застынет, опалубку можно демонтировать и применить повторно. В случае несъемного фундамента, опалубку можно приварить к фундаменту, тогда она станет одним целым с сооружением.

Конструкцию из пенополистирольных блоков создают из элементов, полученных промышленным способом. Собирается опалубка очень быстро. Минус один — высокая цена материала.

Опалубки из железобетона пользуется популярностью. Они практичны, удобны, позволяют экономить бетон при заливке фундамента. Недостатком является большой вес плит. Из-за этого монтаж невозможен без специальной подъемной техники.

Опалубка для фундамента своими руками

Для заливки ленточного фундамента при строительстве загородного дома чаще всего принято использовать съемную опалубку. После окончания заливочных работ и полного застывания бетонной смеси такую опалубку демонтируют. При этом фундамент можно оригинально облицовывать каким-нибудь строительным материалом. Так как же сделать опалубку для фундамента своими руками?

Материал для изготовления опалубки

Перед тем как выбрать тот или иной строительный материал для возведения фундамента, можно произвести несложный расчет стоимости опалубки при различных его вариантах. Для этого необходимо лишь знать площадь будущей опалубки, а также размеры и стоимость различных видов материалов, из которых предполагается монтаж опалубочной системы. Не нужно забывать включить и стоимость расходных материалов. При этом необходимо рассмотреть и вариант аренды готовой опалубки.

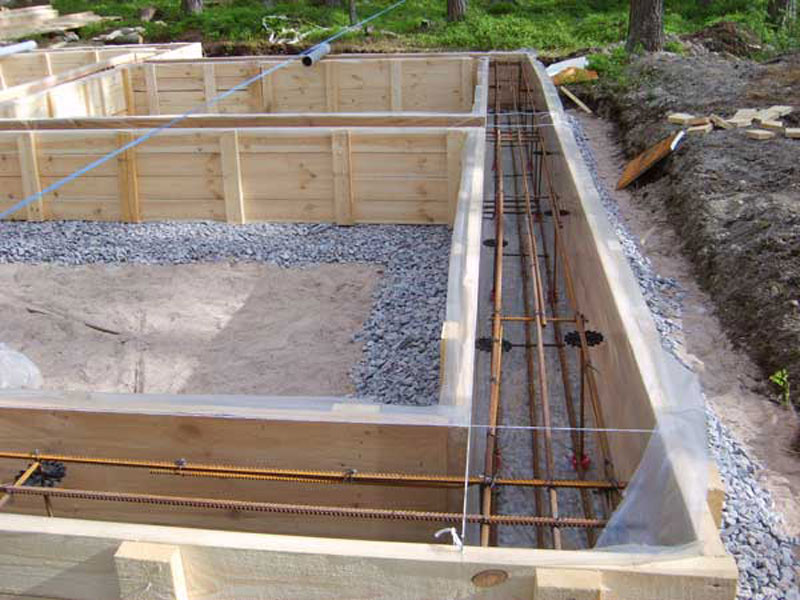

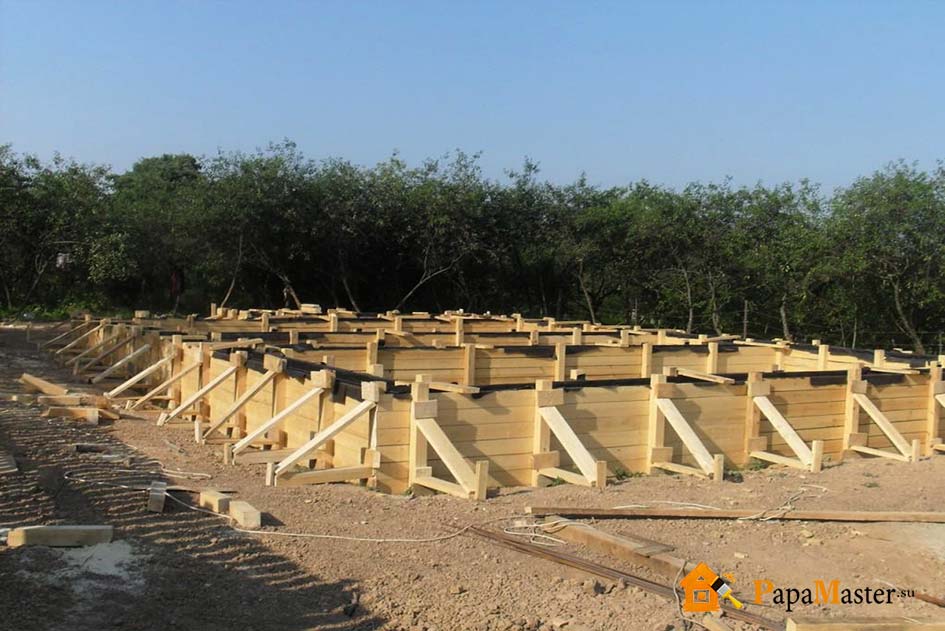

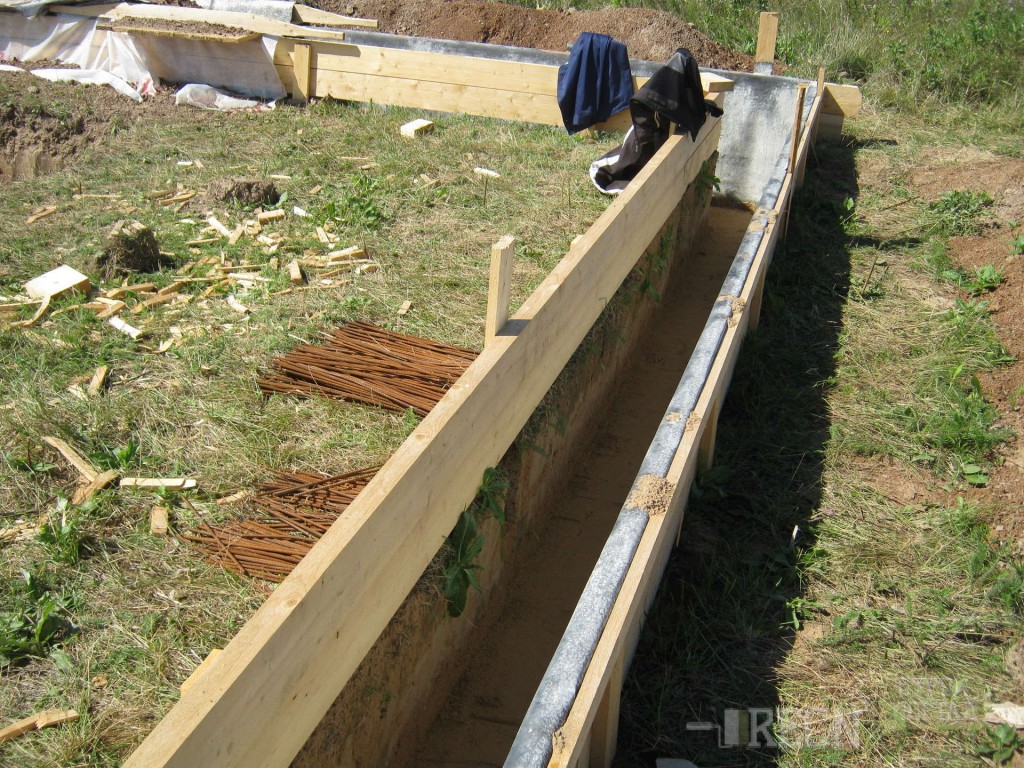

Так выглядит опалубка из досок

Все эти несложные расчеты позволят выяснить, сколько необходимо материала для устройства опалубки и сколько денежных средств потребуется в том или ином случае.

В качестве материала для изготовления опалубочной системы в частном строительстве проще всего остановить свой выбор на таком проверенном годами материале, как дерево.

При этом для изготовления опалубки чаще всего применяется обрезная доска. Доска для опалубки фундамента необязательно должна быть идеально ровной с двух сторон. Будет вполне достаточно ровной внутренней стороны, внешняя сторона при этом не играет никакой роли.

Земельные работы

На дне предварительно подготовленной траншеи формируется песчаная подушка, по всему периметру траншеи устанавливаются армирующие прутья.

Подготовка траншеи для установки опалубки под фундамент

Монтаж опалубки

Расчет необходимых материалов для формирования съемной деревянной опалубки несложно произвести самостоятельно, зная длину, ширину и толщину обрезной доски, а также площадь будущей опалубки.

При устройстве деревянной опалубки своими руками в углах траншеи необходимо правильно установить деревянные бруски, которые после завершения монтажных работ обязательно должны остаться с внешней стороны опалубки. Предварительно подготовленные деревянные щиты крепятся с помощью гвоздей или шурупов к установленным брускам с соблюдением горизонтов. Таким образом получается каркас опалубки. При монтаже деревянной опалубки необходимо заранее правильно рассчитать количество заливаемого раствора и при больших его объемах предварительно усилить опалубку установленными с внешней стороны системы распорками. Установить распорки необходимо через каждые 70–80 см.

Правильно изготовленная опалубка способна выдержать весь объем бетона при заливке и высыхании фундамента. Итак, опалубка под фундамент может быть изготовлена из любого подручного материала, имеющегося в наличии. При этом в последние годы все чаще в загородном строительстве используется несъемная опалубка для фундамента.

Материалы, применяемые для изготовления опалубки

Как упоминалось выше, для изготовления опалубки можно использовать любой материал, способный выдержать нагрузки, возникающие при заливке бетона.

Прежде чем задаваться вопросом – как правильно сделать опалубку для ленточного фундамента – стоит ознакомиться с существующими ее вариантами.

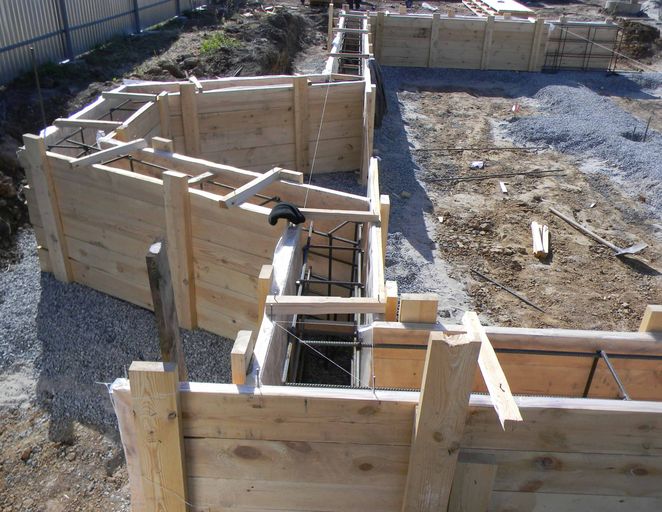

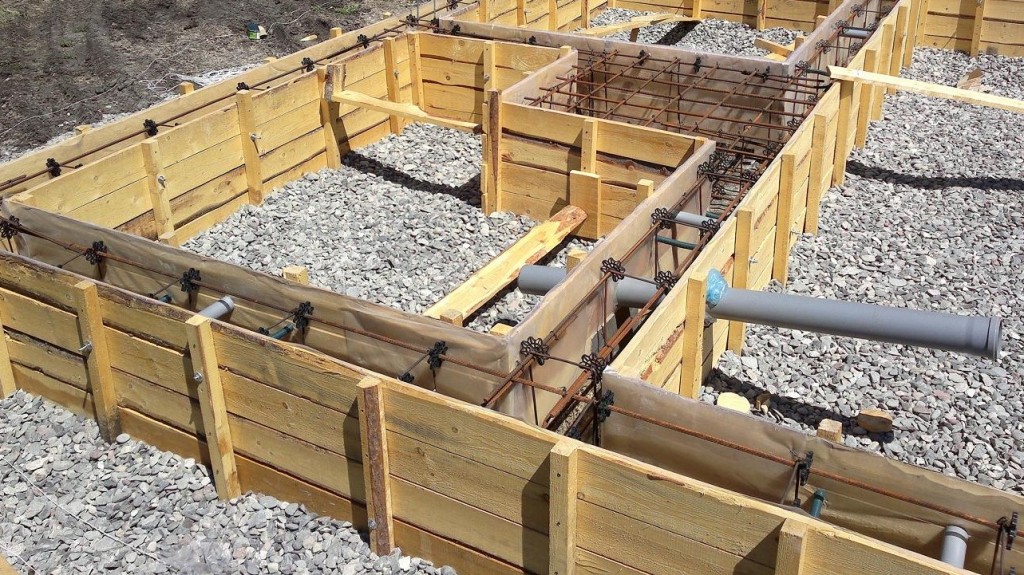

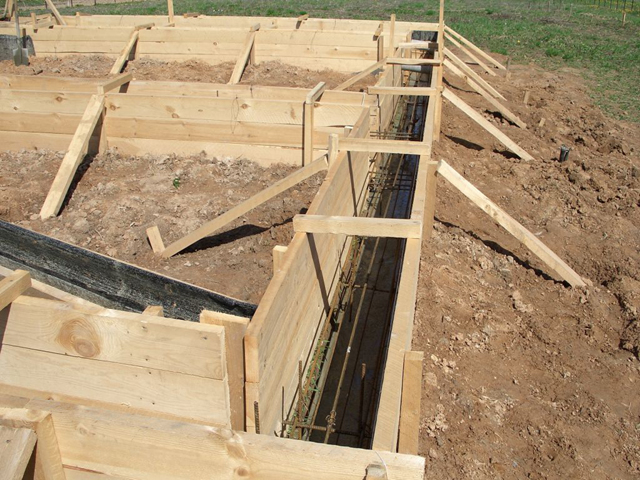

Деревянная опалубка

Самый распространенный и вид опалубки – конструкция, собранная из деревянных щитов. Их палуба состоит из нескольких досок, скрепленных между собой вертикальными элементами, изготовленными из деревянных брусков.

Толщина доски выбирается расчетным методом, либо принимается на основании накопленного строителями опыта (выбор доски для опалубки фундамента). Расход доски зависит от высоты монолита.

На потребность в вертикальных элементах изделия влияет толщина палубы – чем тоньше доска, тем меньший шаг придется выдерживать между брусьями. В среднем расстояние между ними не превышает одного метра.

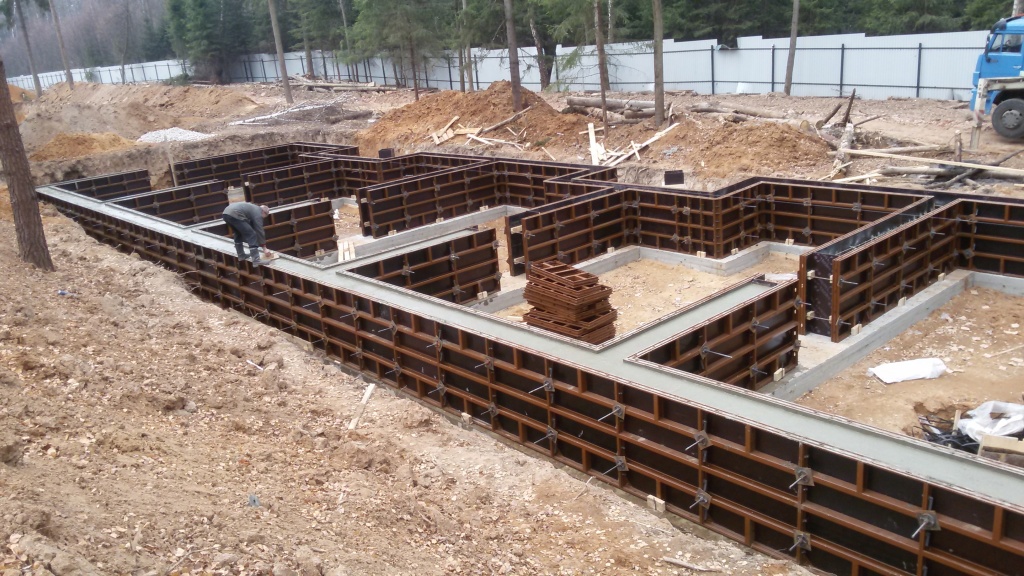

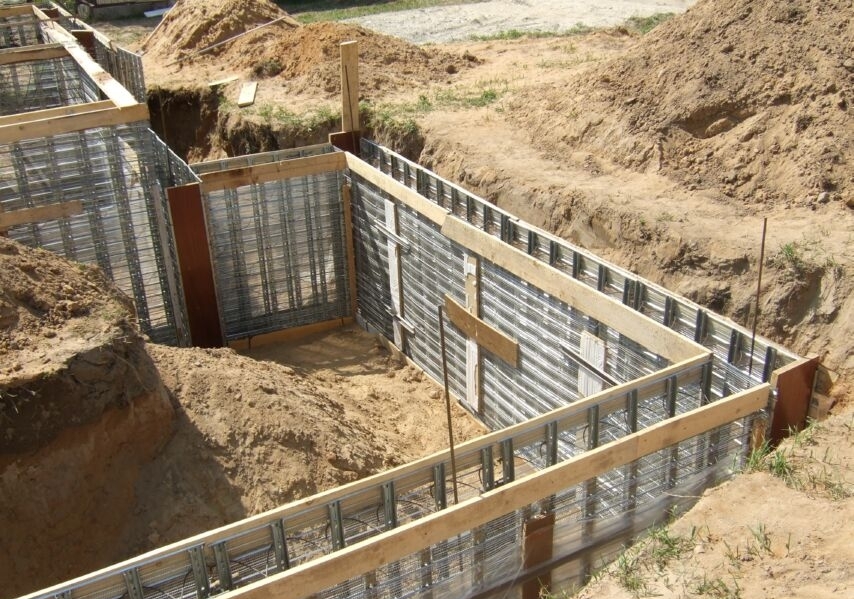

Металлическая опалубка

На изготовление металлической опалубки идут сталь оцинкованная или алюминиевый сплав. Стальные конструкции характеризуются высокими прочностными свойствами, не деформируются и отлично выдерживают все виды нагрузок в процессе заливки бетонной массы – динамические и статические.

Алюминиевая опалубка практически ни в чем не уступает стальной, обладая при этом весьма положительными свойствами:

• небольшим весом, что позволяет частному строителю обойтись без строительной техники;
• высокой антикоррозионной стойкости.

Как сделать опалубку для фундамента из металла? Ее можно приобрести в строительном магазине. Покупная металлическая опалубка представляет собой комплект элементов, из которых на месте стройки быстро монтируется конструкция.

Заводские изделия отличаются точностью исполнения, что весьма положительно сказывается на качестве фундамента. Металлические опалубки, собранные кустарным способом, такими качествами похвастаться не могут – частный строитель обычно собирает ее из имеющихся под рукой листов стали.

В таких условиях трудно соблюсти допустимые отклонения – не выше 2 мм по линейным размерам. Тем не менее, при возведении неответственных сооружений – заборов, беседок и пр. – из стальных листов можно соорудить опалубку вполне приемлемого качества.

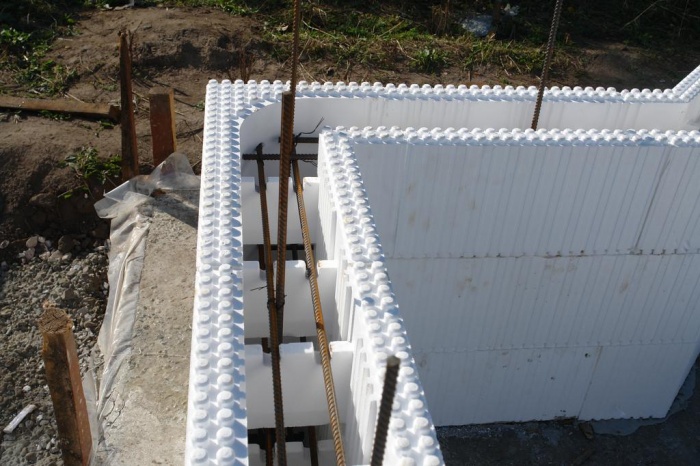

Пенополистирол

Из чего сделать опалубку для фундамента, чтобы она одновременно выполняла функцию теплоизоляции? Самым дешевым материалом, подходящим для решения этой задачи, является пенополистирол (пенопласт).

Заводская полимерная опалубка выпускается в виде пустотелых блоков, из которых легко собирается конструкция любой формы – от прямоугольной до круглой или овальной. Отдельные элементы несъемной опалубки оснащены специальными замками, при помощи обеспечивается их плотное соединение (несъемная опалубка из пенопласта для фундамента).

Вопрос, как правильно сделать опалубку для фундамента из пенопласта, обычно у строителей – любителей не возникает: надо подсчитать необходимое количество блоков, купить и собрать их согласно инструкции производителя.

Как сделать опалубку для фундамента правильно

При изготовлении любого вида конструкции необходимо придерживаться таких требований:

• она должна изготавливаться только из качественных материалов;
• каркас ее должен быть прочным, жестким, хорошо зафиксированным, чтобы при заливке не изменялась заданная геометрическая форма;
• все элементы должны быть точно выставлены и подогнаны друг к другу;
• съемная опалубка должна пропитываться специальными средствами, исключающими сцепку с бетоном, или же изнутри оббита полиэтиленовой пленкой либо рубероидом:
• конструкция должна просто и быстро монтироваться и демонтироваться.

Обустройство фундамента постройки без применения опалубки

В ряде случаев имеет смысл изготовление фундамента без применения какой-либо опалубки. Например, при строительстве небольшой постройки некоторый перерасход бетона компенсируется простотой и скоростью отливки бетонного основания. Конечно, такой фундамент не подойдет для дома с цокольным этажом. Более того, без применения опалубки фундамент можно обустроить на почве, которая не осыпается, то есть с определенным содержанием глины.

Заливка ленточного фундамента без применения опалубки

Для обустройства ленточного фундамента под него роется траншея в соответствии с контурами здания и глубиной до 1м. На ее дно укладывается песчаная подушка слоем 10-15см. Песок увлажняется и тщательно трамбуется. Для улучшения характеристик бетона рекомендуется укрыть боковые стенки траншеи рубероидом или толстым полиэтиленом. Далее обустраивается каркас из арматуры, и заливается бетон.

Из каких материалов можно соорудить опалубку?

В частном строительстве опалубка для ленточного фундамента может сооружаться из влагостойкой фанеры, досок или ОСП. В качестве распорок и упоров застройщик может задействовать бруски из натурального древесного массива.

При сооружении ленточного фундамента своими руками застройщики чаще всего задействуют для опалубки щиты, выполненные из досок лиственных или хвойных пород. Чтобы предотвратить вытекание жидкого бетонного раствора, лучше использовать обрезные доски, которые имеют ровные грани, благодаря которым исключается образование больших щелей в собранных щитах. Если планируется устройство опалубки ленточного фундамента, высотою до 1,5м, то застройщик должен использовать доски, толщина которых не меньше 40мм.

В процессе сборки щитов, деревянные доски скрепляются друг с другом саморезами или гвоздями. Все щиты между собой фиксируются посредством деревянных брусьев, имеющих сечение 80ммх40мм либо 60ммх40мм. Если планируется построить массивное здание, для которого требуется фундамент глубокого заложения, застройщик должен задействовать при фиксации щитов брус с сечением от 50ммх100мм.

Если планируется изготовление опалубки из фанеры, то застройщик должен задействовать только те листы, которые имеют защитное покрытие, например ламинированное или выполненное посредством синтетических пропиток. Такой листовой материал будет стойко переносить пагубное воздействие агрессивных сред, в частности влаги, присутствующей в бетонном растворе. Толщина такой фанеры должна превышать 18мм. Застройщику предварительно придется изготовить деревянный или металлический каркас, к которому будут крепиться листы влагостойкой фанеры. В качестве крепежных элементов специалисты рекомендуют задействовать саморезы, так как при вбивании гвоздей можно столкнуться с определенными затруднениями.

Если застройщиком делается конструкция из ОСП, то ему следует для этих целей задействовать листы, толщина которых не меньше 18мм. В остальном монтаж опалубки для ленточного фундамента из таких панелей ничем не отличается от создания щитов из фанеры. Каждый застройщик должен самостоятельно для себя решить, из чего он будет делать опалубку. В этом вопросе ему необходимо руководствоваться как стоимостью расходных материалов, так и временем, которое потребуется на возведение такой конструкции.

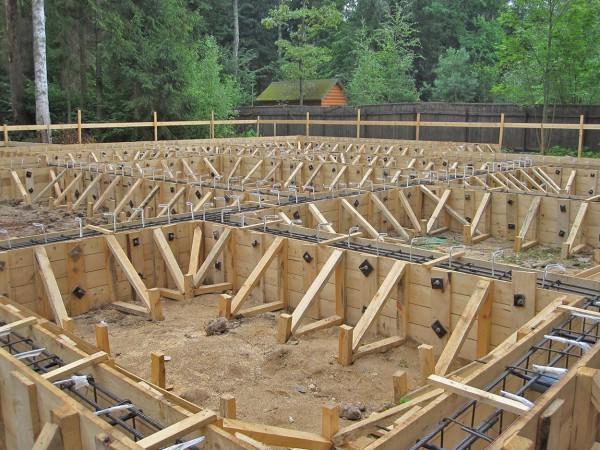

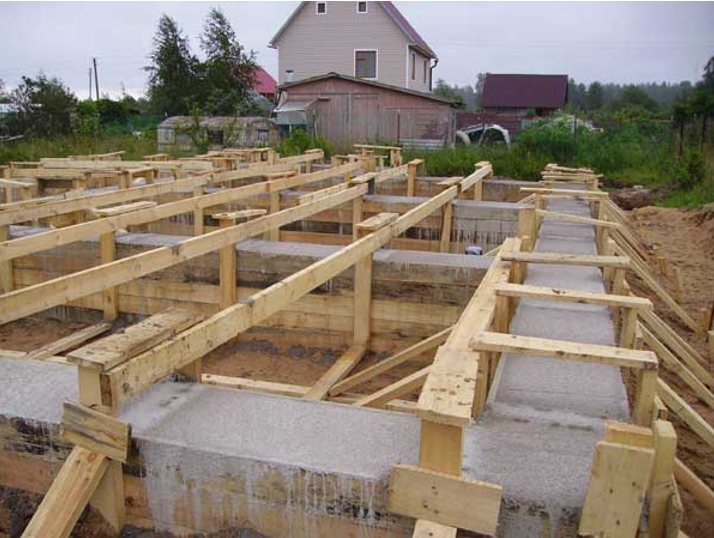

Укрепление

Из чего можно делать опалубку для ленточного фундамента и как правильно монтировать такие системы, мы выяснили. Остается уточнить правила укрепления конструкции.

Для лучшей устойчивости с наружной стороны выставляются раскосы с интервалом не более метра. Отдельное внимание уделяется угловым участкам – упоры здесь ставятся в каждую сторону. Если высота опалубки превышает два метра, единственного упорного пояса будет мало, и распорки монтируются в два яруса.

Фиксируется ширина между щитами, располагающимися параллельно друг другу. Выполняется это арматурными шпильками, диаметр которых равен 0.8 – 1.2 см, металлическими прокладками и гайками нужного размера. Шпильки рекомендуется ставить в два ряда – сверху и снизу, отступая от краев на пятнадцать – двадцать сантиметров.

Шпильки по своей длине должны превышать ширину фундамента сантиметров на десять. Для их установки используют два метода:

• на концах нарезают резьбу, накручивают гайки с уплотняющими пластинками;
• один конец шпильки загибается и немного расплющивается, на втором режется резьба. В таком случае гайка устанавливается с одного конца, а пластин все равно потребуется две штуки.

Промежуток между опалубочными рядами фиксируется кусками пластиковых трубок, в которые продеваются перед установкой шпильки.

Алгоритм сборки выглядит так:

• в щитовых элементах готовятся отверстия;
• вставляются трубки, внутри которых находятся шпильки;
• на концы арматурных элементов надевают пластины, закручивают гайки.

Для удобства монтажа работы рекомендуется выполнять с напарником.

Нам уже известно, через сколько дней демонтируются съемные комплекты опалубок. В первую очередь откручиваем гайки, извлекаем шпильки, убираем упорные элементы и откосы, и можно снимать щиты.

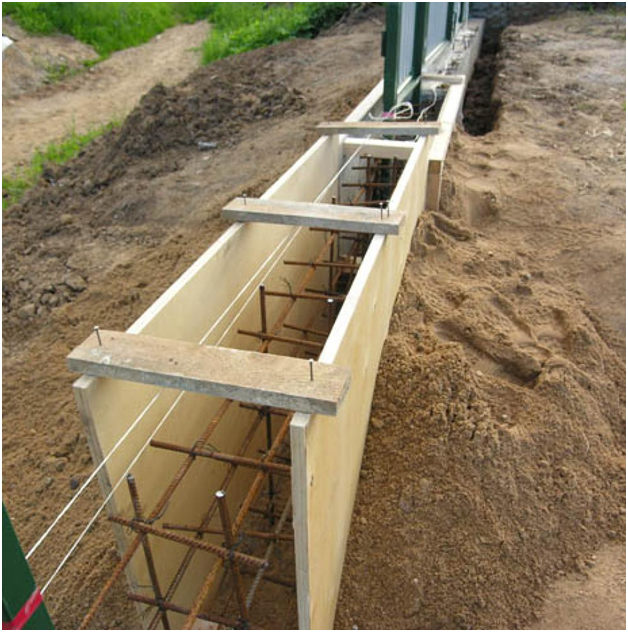

Как сделать опалубку под забор: пошаговая инструкция

Процесс монтажа надежной опалубки фундамента под забор складывается из нескольких последовательных этапов. Работы начинаются с теоретических расчетов расхода материала и размера самой изгороди. Далее следует подготовка грунта, сборка элементов каркаса и непосредственно монтаж всей конструкции по периметру забора. Наглядно вся пошаговая инструкция показана в видео:

Осмотр грунта и разметка территории

Самым первым этапом является детальный осмотр местности, на которой планируется возводить ограждение. Необходимо оценить уклон участка, наличие преград на пути планируемой линии забора. Это могут быть старые пни, ямы, инженерные конструкции. Если через траекторию планируемой прокладки проходят трубы водопровода, то ограду необходимо сместить в сторону.

Территорию очищают от мусора, выкапывают мешающиеся древесные насаждения, выравнивают небольшие дефекты рельефа. После визуальной оценки чертят на бумаге примерный чертеж. По нему с помощью колышков и бечевки намечают на местности линию забора. Разметку проводят при помощи обычного или лазерного уровня.

Расчёты расхода материалов и размеров забора

На этой стадии определяют длину периметра и высоту ограждения. От этих показателей зависит конечное количество расходного материала. Высчитывают глубину траншеи и высоту надземной части. Они зависят от размеров забора, выбранного материала, типа грунта, глубины залегания грунтовых вод, числа ворот и калиток.

На конечные цифры влияет также сам материал для фундамента забора. Если планируют использовать камень или кирпич, то опалубка не может быть низкой. Высота наземной части сооружения должна превышать глубину. Что касается площади основы, то ее вычисляют по следующей формуле:

(k(n)*F)/(k(c)*R)

k(n) — коэффициент надежности

F — предполагаемая нагрузка на основу

k(c) — коэффициент условий работы

R — сопротивление почвы

Неизвестные данные и коэффициенты можно найти в спецсправочниках по строительным работам.

Выемка грунта: создание траншеи

Траншею копают с помощью лопаты. В особых случаях целесообразно использовать малогабаритный экскаватор. Траншейная линия должна замыкать периметр. Ширина углубления равна ширине фундамента плюс 20 см. Это превышение необходимо для установки брусков и элементов опалубочной конструкции.

Траншею роют на ту глубину, которая была установлена в расчетах. При отсутствии каких-либо индивидуальных условий глубина траншеи на участках без нагрузки в среднем равна 50 см. В точках, где планируются опорные столбы, заглубление составляет 80 см. В готовую траншею засыпают песчано-гравийную смесь, увлажняют ее водой и дополнительно утрамбовывают. Уплотненный слой песчаной подушки должен быть не менее 10 см.

Монтаж брусков для закрепления щитов

Количество и длина опалубочных плит зависит от способа заливки бетонной массы. Если бетон заливают сразу по всему периметру, то необходима установка целостного полотна. В противном случае достаточно приготовить щиты длиной 3-9 метров.

Щиты из ДСП, фанеры, металлических листов вырезают по размеру. Доски скрепляют гвоздями. Если для установки опалубки выбран деревянный материал, то его предварительно обрабатывают влагозащитным средством. Для этого подойдет отработанное масло или гудрон. Благодаря такой обработке опалубка забора не пересохнет после заливки бетона и в ней не появится трещин и расколов. В качестве гидроизоляции также можно использовать полиэтиленовую пленку.

Сборка и монтаж щитов

Перед установкой щитов по краю вырытого углубления вбивают бруски с сечением 5х5 см. Столбики должны стоять строго вертикально, для этого их контролируют уровнем. Шаг между брусками зависит от ширины основания. Если она составляет 20 см, то бруски устанавливают через 1,2-1,3 метра. При ширине 30 см, расстояние уменьшается до 1 метра. Соответственно для более мощных фундаментов требуется более частое расположение брусков.

К установленным опорам с помощью гвоздей или саморезов прикрепляют щиты опалубки. Шляпки гвоздей должны располагаться снаружи конструкции. Это важно при дальнейшей разборке. Для несъемной опалубки данный момент не важен. Для дополнительной фиксации систему щитов скрепляют арматурой. Оптимальная толщина прутьев составляет 10 мм. Арматура должна стоять на 5 см выше песчаной подушки. Прутья в арматурной сетке выставляют на расстоянии не менее 40 см, места их пересечения сваривают или перевязывают проволокой.

Для поддержки щитовой конструкции с внешней стороны выставляют диагональные укосины и вертикальные колья для их фиксации. Углы опалубки фиксируют скобами, а все имеющиеся щели заделывают. На необходимом расстоянии выставляют столбы, которые будут держать полотно забора. После этого приступают к заливке бетона в подготовленную форму.

Рассчитываем опалубочную конструкцию

1. С помощью рулетки (измерительного колеса, лазерного дальномера) измеряем на распланированном участке периметр Р и прибавляем длину внутренних несущих стен Lнес.
2. Полученный результат в метрах умножаем на 2, учитывая, что опалубкой обшивается траншея с обеих сторон, получаем Lпог.
3. Погонную длину умножаем на толщину доски и высоту фундамента, получаем объем пиломатериала в кубометрах.

Например, для оконтуривания периметра 100 м на высоту 0,8 м досками толщиной 30 мм потребуется: (100 х 2) х 0,8 х 0,03 = 4,8 м³ пиломатериала. С учетом припуска по высоте и отходов при пилении, следует приобретать древесины на 5–10% больше, излишки всегда понадобятся в домашнем хозяйстве. В нашем случае оптимальным считается объем 5,3 м³.

Объем лесоматериала для сшивных планок, наклонных опор и распорок подсчитать труднее. Обычно для этих целей берется брус 50х50 мм. Однако, как показывает практика, его расход обычно составляет 30– 40% от объема доски, в нашем случае потребуется около 2 м³.

Несъёмная опалубка

Она представляет собой сборную конструкцию, состоящую из плит или блоков пенополистирола. Соединение двух рядом расположенных плит осуществляется с помощью перемычек. По периметру плиты имеют замковые пазы, что повышает общую надежность конструкции.

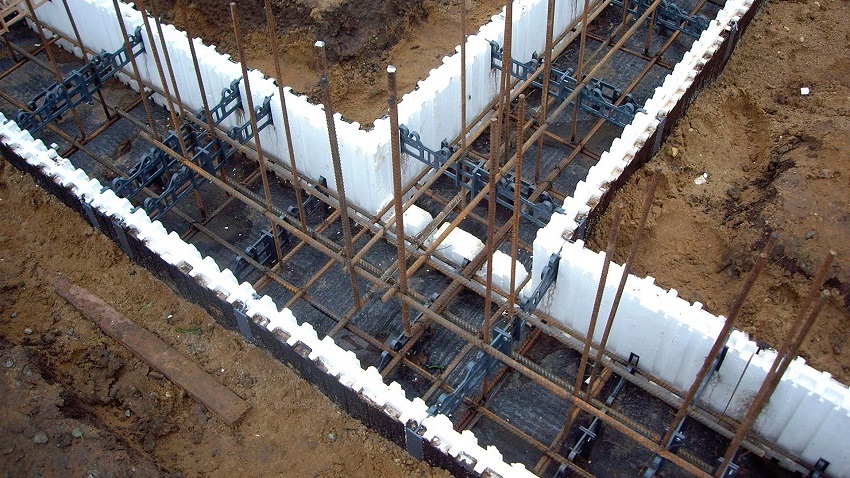

Рис. 4 Несъёмная опалубка

Это интересно! Одна плита пенополистирола имеет вес всего в полтора килограмма. Но по прочности коридор из таких плит может выдержать очень большое давление.

Опалубка из такого материала позволяет эффективно выдержать нужную форму фундаментальной ленты, даже если в ее конструкции имеются ступеньки. Внутренняя часть имеет пористую поверхность в виде маленьких пазов, которые увеличивают степень сцепления бетонной массы и стенок.

Расчет щитовой опалубки

Инженерные расчеты по устройству щитовой опалубки базируются на габаритах фундаментного элемента, количеству бетонной смеси. Далее рассчитываются нагрузки на растяжение, с учетом работы вибратора. И после этого выводится толщина стенок опалубочного щита. Документация по требованиям и расчетам опалубки для фундамента описывается в актуализированной редакции ГОСТ Р 52085-2003 «Опалубка. Общие технические условия». Количество доски, определяемое в метрах кубических, высчитывается по очень простой формуле:

Q = (A * B * D) * 2, где

А – толщина доски;

В – высота фундамента;

D – периметр фундаментной ленты.

Фундаментные работы являются основополагающим в современном строительстве. В большинстве случаев рациональнее сделать монолитный фундамент, ведь он доступен по деньгам, и считается самым долговечным и практичным из всех известных. Но для его устройства крайне важно обустроить точную и экономичную опалубку.

При невысоких требованиях к постройке опалубку делают из подручных материалов, экономя на этом инвентаре средства, одновременно рискуя свести на нет все усилия в этом деле. Бывают случаи, когда бетон, из-за недостаточных упоров, слабых щитах выдавливает их, нарушая целостность конструкции. Работы приходится переделывать заново, расходуя силы, время и средства впустую. Именно поэтому к изготовлению и устройству опалубки для фундамента стоит отнестись с серьезностью, и сделать ее по всем правилам и стандартам строительного дела.

Данный видеоролик посвящен устройству съемной опалубки для различных типов фундамента. В нем подробно раскрываются все нюансы изготовления деревянных щитов, их выставления на месте устройства фундамента, описываются укрепляющие, распорные и стяжные элементы, методы закрепления. Также в этом видео описываются подготовительные работы перед началом бетонирования фундамента.

Расчет

Для примера лучше рассматривать монолитную плиту, в условиях умеренных широт, средней полосы России при строительстве жилых домов чаще выбирают такой фундамент. Показатель прочности возводимого здания всецело зависит от толщины монолита. Слишком тонкое монолитное основание не обладает необходимой несущей способностью, возведение слишком толстого фундамента приведет к необоснованному увеличению расходов.

В расчетах необходимых стройматериалов учитывают особенности строений, определяют возможную нагрузку на монолитный железобетон. Он подвергается давлению сверху и снизу в период сезонных подвижек почвы.

Фундамент под дом зависит от характеристики грунтов, их способности противостоять оказываемой нагрузке. Глинистая почва без деформации выдерживает давление до 300 кПа, щебень крупной фракции – до 600. При небольшом сопротивлении возможна сильная усадка. Если легкий объект будет возведен на плотных почвах, возможно сезонное вспучивание, тонкий слой бетона деформируется. Рекомендуемая толщина монолитного основания под различными видами построек для устойчивых грунтов и склонных к пучению (см):

• объекты хозяйственного назначения (гаражи, бани, летние кухни, сараи, дровенники) – 15/20;
• 1,5, 2-этажные дома из газобетонных блоков, бруса, кругляка – 25/30;
• кирпичные и монолитные строения до двух этажей с цоколем – 30/35.

Значения оптимального давления зданий и сооружений в зависимости от используемых стройматериалов для разных видов грунта являются постоянными, их можно найти в СНиПе.

Порядок расчетов монолитной основы следующий:

1. После анализа грунта по справочным данным определяется оптимальное удельное давление на фундамент.

2. Рассчитывается масса постройки с учетом:

• несущих стен и перегородок;
• перекрытий;
• стропильной системы;
• кровли с возможной снеговой нагрузкой;
• утепления;
• финишной отделки;
• мебели.

Полученная сумма делится на площадь сооружения. Результат сравнивается с нормативным значением удельной нагрузки на грунт. Полученная разница умножается на формат закладываемого фундамента, определяется масса монолитного фундамента. Расхождение с рекомендуемой не должно превышать 20% в сторону уменьшения или увеличения.

3. Расчет объема бетонной смеси получают путем деления массы на плотность бетона. Зная объем и площадь фундамента, легко определить высоту монолита.

4. Под фундамент монолит необходима песчаная подушка, толщина которой колеблется от 15 до 60 см. Объем песка зависит от глубины промерзания почвы, уровня залегания грунтовых вод. При промерзании земли до метра на пучинистых почвах делают максимальный слой. На сухих участках с каменистым грунтом достаточно 30 см. Необходимо предусмотреть от 5 до 10 см на уплотнение, по технологии песок смачивается и трамбуется. Для сложных грунтов делается запас 5 см. Зная площадь монолитного основания, толщину слоя, требуемый объем песка высчитать просто.

5. Расчет количества арматуры производится по общим правилам. Процент армирования зависит от марки используемого цемента. По СНиПам для М300 составляет 0,15%, для М200 – 0,3%. Арматура придает монолитному основанию необходимую жесткость, увеличивает запас прочности. Арматурную сетку на фундаменте 15 см укладывают в два слоя. Бетон снизу и сверху должен заливать арматуру на 5 см. Армосетку располагают по следующим правилам:

• на расстоянии 5см от краев;
• соблюдая интервал между слоями не менее 7 см;
• минимальное сечение арматурных прутков – 12 мм, максимальное – 20;
• марка арматуры выбирается не ниже В30;
• сетка выкладывается с шагом до 200 мм.

При самостоятельной вязке армирующего каркаса высчитывают необходимое количество стержней. Для этого ширину или длину плиты делят на размер шага и добавляют 1 прут.

Листы асбеста или плоский шифер

Эти материалы также применяются как для съемных, так и для несъемных конструкций. Однако нужно учитывать, что такие листы обладают хорошей адгезией, поэтому их сложно отделять от готового бетонного основания. В связи с этим при создании съемной опалубки, щиты нужно обрабатывать составом, который позволить проще производить демонтаж конструкций.

Если говорить о плюсах таких материалов, то стоит выделить его невысокую стоимость и простоту обработки. Листы легко можно нарезать непосредственно в процессе формирования опалубки. Но, строится она довольно долго. Дело в том, что для того, чтобы закрепить распорные и упорные элементы отверстия под саморезы придется делать предварительно. Так как материал отличается повышенной хрупкостью, есть риск повредить его.

Также сегодня в продаже есть готовые опалубочные конструкции из синтетических материалов. Они отличаются малым весом, легко устанавливаются и могут использоваться неоднократно. Стоят они недешево. Поэтому все зависит от бюджета. Но, так или иначе нужно учитывать характеристики, которыми должна обладать съемная опалубка.

Создание опалубки

Сделать опалубку можно из щитов, досок, шифера, ДВП и иных схожих материалов. Стоит отметить, что пластиковые и стальные щиты можно взять напрокат, что в какой-то степени упростит работы по возведению опалубки. Выбранный материал лучше всего завернуть в полиэтилен, чтобы им можно было воспользоваться еще раз при сооружении иных объектов.

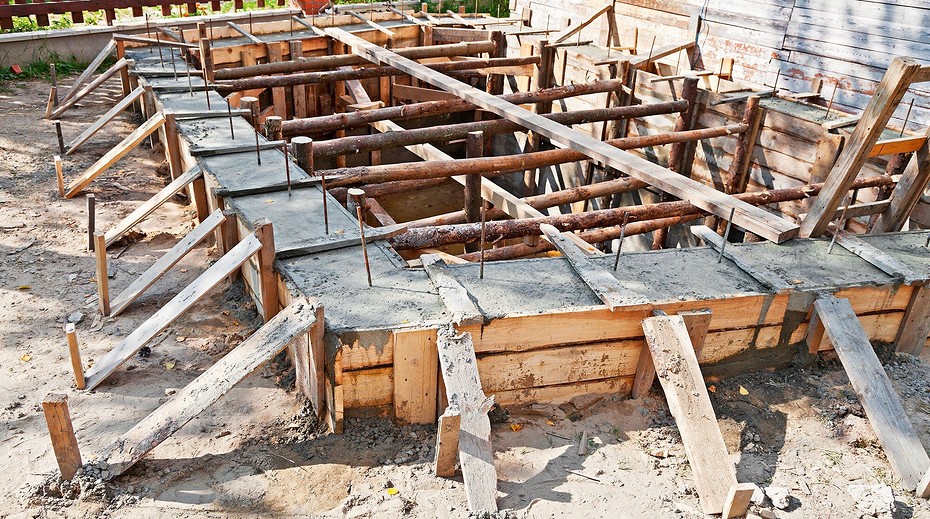

Опалубку монтируют внутрь траншей, внешнюю часть которых подпирают полиматериалом и кольями. В промежутки между стенками опалубки вставляют поперечные распорки из дерева, и шпильки из металла с шагом в 50 сантиметров. Это делается для того, чтобы из-за массы раствора, который будет залит, щиты не разошлись в стороны. Щиты нужно скрепить с грунтом, для этого подойдут 20-сантиметровые гвозди, между собой же их можно скрепить саморезами или степлером.

Отверстия под канализационные трубы и другие коммуникации в щитах нужно поделать заранее, иначе после застывания бетона нужно будет его сверлить, что плохо повлияет на прочность фундамента.

Стоит отметить, что если вы не будете применять для защиты опалубки из дерева пленку, используйте пергамин, прикрепив его степлером. Он не даст влаге из жидкого бетона быстро впитаться в дерево, таким образом, готовый фундамент не растрескается.

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Съемная опалубка должна крепиться таким образом, чтобы после затвердевания бетона оставался доступ ко всем элементам крепежа. Главное правило: её нельзя крепить изнутри, так как после заливки бетона нельзя будет раскрутить конструкцию и её придется ломать, что повлечет за собой неминуемое повреждение фундамента.

Если опалубка изготовлена из металла и допущены нарушения в процессе монтажа, то есть конструкция закреплена изнутри, то ее вообще невозможно разобрать без повреждения фундамента.

Несъемная опалубка

Материал, который используется в качестве несъемной опалубки, может быть разным. Если конструкция собирается из листов плоского шифера, то они выполняют функцию отделочного материала, предотвращая попадание влаги на фронтальную поверхность бетона и тем самым продлевая срок службы фундамента. Демонтировать шифер после затвердевания бетона без его повреждения невозможно. В последнее время несъемная опалубка стала изготавливаться из листов пенополистирола, которые собираются в единую систему при помощи дополнительных крепежных деталей. В таких конструкциях могут применяться внутренние элементы крепежа, которые после заливки смеси скрываются бетоном.

Существуют несъемные изделия из теплоизоляционных материалов заводского производства, для которых производитель разработал не только крепления, но и весь технологический процесс. Это значит, что сборка производится согласно инструкции производителя и при помощи определенных крепежных элементов.

Выбирая систему из пенополистирола от определенного производителя, необходимо обратить внимание на крепежи, при помощи которых она монтируется.

Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя.

Особенности монтажа фундамента на склоне

Процесс обустройства основания на склоне на порядок сложнее, чем на обычной местности, и требует тщательных расчетов.

Для местности под уклоном подойдут фундаменты:

• ленточный;
• ступенчатый;
• столбчатый;
• свайный.

Мастера отмечают, что основание не может быть по высоте больше, чем 4 ширины такого участка. До начала возведения нужно разметить участок на несколько квадратов, продумать меры против оползня. Не рекомендуется браться за создание основы под строение самостоятельно, лучше пригласить специалистов, у которых за плечами успешный опыт реализации подобных объектов.

При расчетах, выборе типа важно учесть 2 фактора: угол наклона участка и тип почвы.

Угол уклона площадки определяется в процентах:

• до 3 % – местность считается ровной, особых мер предпринимать не нужно;
• 3-8% – маленький уклон;
• до 20% – уклон средний;
• свыше 20% – уклон крутой.

Для ровной местности или с небольшим уклоном оптимальным вариантом будет лента. При среднем уровне уклона до 20% рекомендуется монтировать ленточно-ступенчатый фундамент. На участке с крутым уклоном возводят столбчатое или свайное основание.

Грунт бывает:

• глинистым (с высоким содержанием глины) – легко промерзает и поддается морозному пучению;
• песчаным – быстро пропускает влагу;
• скалистым – прочный, влагу не пропускает;
• хрящеватым – с комбинированным составом из глины, щебня, песка.

Почва с высоким содержанием влаги начинает быстро пучиниться на морозе, одновременно выталкивая слои фундамента. При таких условиях обустройство ведется ниже отметки промерзания почвы.

Возведение на склоне монолитной ленты подразумевает погружение одной из цокольных частей с заглублением в склон. Такая трудоемкость и затраты оправданы лишь в случае проектирования дома из кирпича или бетона.

Столбчатый фундамент подойдет для каркасных конструкций на участке с холмами, небольшими возвышенностями.

Установка свай – универсальный вариант. Подходит для участков с любым уровнем уклона, разных по сложности сооружений. Обойдется в разы дешевле ленты. Один минус – нельзя соорудить подвал.

Установка несъёмной опалубки с утеплением и гидроизоляцией фундамента

Монолитная (несъёмная) опалубка для фундамента дома несколько проще в монтаже по сравнению с разборной щитовой. Помимо этого она многофункциональна и позволяет существенно сократить расходы на гидроизоляцию и утепление фундамента.

Металлическая несъёмная опалубка изготавливается из листового железа толщиной 1–2 мм и профильного уголка с шириной полок 4–5 см. Из уголка сваривается каркас по размерам фундамента, на который приваривается стальной лист. Опалубка обрабатывается антикоррозийными средствами и покрывается гидроизоляционной битумной мастикой. Желательно опалубку обработать с внешней и внутренней стороны.

После установки опалубки в траншею монтируется армирующий «скелет» из проволоки или арматуры. При необходимости внутренняя поверхность утепляется пенополистиролом или иным подходящим утеплителем. Несъёмная опалубка из металла получится прочной, устойчивой к проседанию грунта и надёжно гидроизолирующей фундамент.

Для монолитной опалубки из пенополистирола используются готовые формы и комплектующие промышленного производства. В блоках предусмотрены замки и пазы для креплений под идеально выверенным прямым углом. Такую подготовку несложно собрать самостоятельно, и она очень мало весит. Для дополнительного усиления пенополистирола и изоляции от грунта используют стальную или полимерную сеть, геомембрану или геотекстиль, деревянные или полимерные щиты, которые предотвратят повреждение слоя утеплителя. После монтажа опалубки из пенополистирола в траншее, с внешней стороны подсыпается грунт и утрамбовывается.

Блоки пенополистирола благодаря форме и наличию пазов, соединительных элементов собираются как конструктор

Для несъёмных опалубок из пенобетона, кирпича, камня и иных подобных материалов требуется обладать навыками кладки. На дно траншеи засыпается смесь песка и щебня, затем тщательно утрамбовывается, а поверх «подушки» делается стяжка тощим бетоном. Опалубочные блоки укладываются в шахматном порядке. Особое внимание придаётся правильному выведению углов, вертикальности стен и горизонтальности рядов блоков. Для этого через каждые 2–3 ряда проверяется правильность укладки отвесом и длинным строительным уровнем.

После возведения и просыхания формы под фундамент выполняется гидроизоляция и утепление с внутренней стороны несъёмной опалубки. Устанавливается металлический армирующий «скелет», и опалубка готова к заливке бетонного фундамента.

Выбор разборной (съёмной) или несъёмной опалубки зависит от целесообразности её обустройства и возлагаемых на неё функциональных задач.
