Флюгер своими руками: дайте волю фантазии

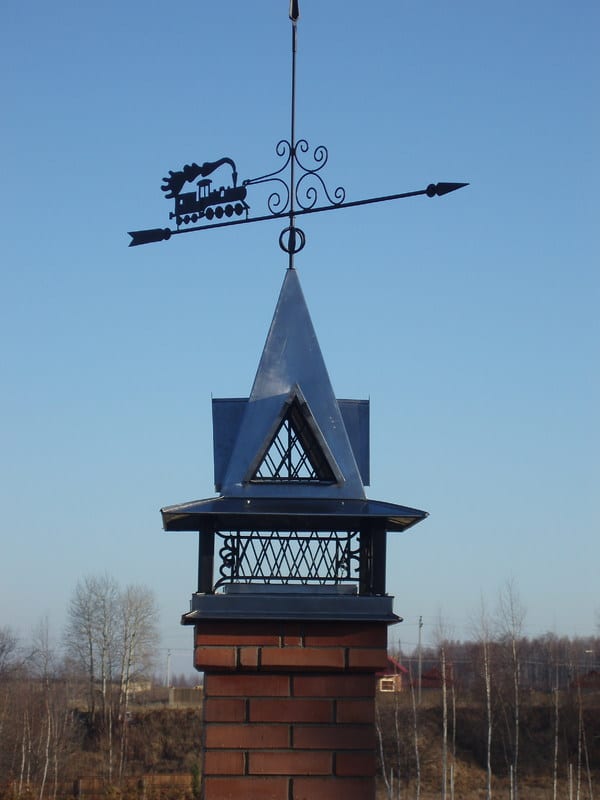

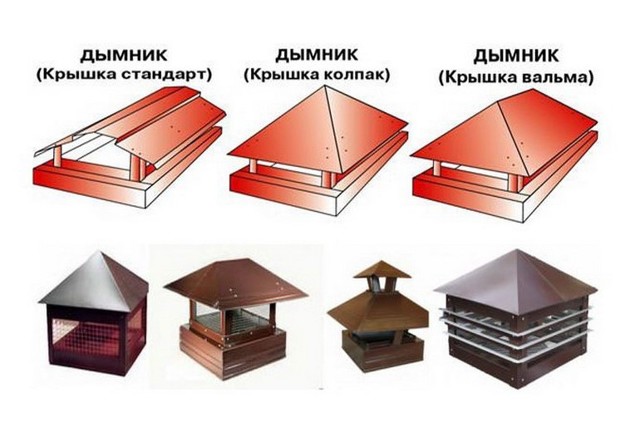

Особенности конструкции дымника

Вне зависимости от дизайна флюгарки, она состоит из нескольких элементов:

• Защитный зонтик. Это важная деталь, задача которой – защита трубы от осадков, пыли и мусора. Может иметь различную форму, чаще всего встречаются зонтики-пирамиды, конусы, полукруги.
• Фартук-капельник. Отводит водные потоки, поступающие на скат зонтика.
• Кронштейны. Элементы крепления, фиксирующие фартук к верхней части конструкции. Их число может быть различным и зависит от того, насколько тяжел колпак и массивен сам дымоход.

Польза и вред

Установленный дымник не только защищает дымоходную трубу от конденсата, но и имеет основные функции:

• Является препятствием для попадания различного мусора в дымоходную трубу.
• Продлевает эксплуатационный срок трубы, поскольку осадки практически не попадают внутрь дымохода.
• Эстетичный внешний вид флюгарки позволяет создавать неповторимую внешность всему дому.
• Некоторые разновидности данного устройства имеют возможность повышения тяги в дымоходе. Для этой цели были изобретены флюгарки с дефлектором. Но и обычные конструкции могут увеличить силу тяги на 20%.

Если помещение отапливается газовым котлом, то установка различных зонтиков и колпаков запрещено. Дымоходная труба для газового оборудования оснащена насадкой в виде сопла с открытым верхом. Воспрещение объясняется тем, что в зимний период флюгарка обмерзает и на ней образуется слой льда. С временем образовавшиеся сосульки заслоняют рабочий проем, снижая силу тяги.

В дальнейшем будет происходить скапливание угарного газа, что приведет к трагическим последствиям. Причиной сбора конденсата и обледенения флюгарки является то, что газовое отопление относится к котлам с высоким КПД. Твердотопливные котлы обладают меньшей продуктивностью, поэтому установленная флюгарка не подвергается образованию конденсата.

Вред, который может нанести установленная флюгарка, это повреждение крыши дома. При неправильной установке порывы ветра снесут конструкцию, которая повредит не только крышу здания, но и дом.

Зачастую для увеличения вытяжки на верхней части фановой трубы устанавливают различные вытяжные устройства: флюгарка, дефлектор. Такое дополнительное приспособление на выводе канализационного стояка не только не увеличивает тягу, но и препятствует выходу газов из канализационной трубы. Флюгарка увеличивает образование конденсата, который в дальнейшем будет проникать в канализацию. В зимнее время накопившаяся влага замерзает, что приводит к снижению тяги.

Разновидности материалы

Флюгер для дымохода часто изготавливается своими руками в домашних условиях из таких материалов как сталь или медь, однако в случае их отсутствия могут использоваться кованные стальные элементы, пластиковые DVD и CD диски, жестяные банки и фанерные щитки на влагостойкой основе.

Если вы собираетесь изготовить флюгер на дымоход своими руками из фанеры или дерева, уделите внимание его полной герметичности и изолируйте каждый стык и соединение такой конструкции. Также можно собрать флюгер из простого колеса детского или взрослого велосипеда, также его можно заменить на колесо от коляски. Главное – это воспользоваться в сборке такого конструктивного элемента и работе проверенными и действительно рабочими схемами, а также 1-2 раза в год смазывать подшипники.

Перед тем как флюгер на дымоход купить или сделать своими руками, необходимо понять что это и для чего он нужен, такая конструкция представляет собой металлический элемент, который одевается и фиксируется на трубу дымохода. Он выполняет роль защиты трубы дымохода от ветра, дождя и снега, основные составляющие флюгера – это флажок и элемент, который будет выполнять роль противовеса. При этом флюгер на дымоход – это не только защита, но и при грамотном подходе и конструировании элемент декора, который может быть представлен отдельной и уникальной композицией.

Флюгер на трубу дымохода работает следующим образом, в тот момент, когда начинает задувать ветер, противовес устремляется к нему, а сам флюгер осуществляет разворот по необходимому направлению и указывает туда. Вы можете флюгер купить с различным декором и изображением определённой фигуры животного, растения, постройки, самым популярным являлся в России образ петуха, который как считалось, способен своим голосом отпугивать бесов и другую нечисть.

Флюгер, крыша которым украшена например гербом или львом, будет свидетельствовать о мудрости и достатке хозяев дома. Именно поэтому, сегодня большей популярностью пользуются именно такие отметки и образы.

Флюгер дымохода, цена на который может сильно отличаться и зависит от дизайна, материалов из которых он изготовлен, может относиться к одной из следующих категорий или разновидностей:

• Флюгер может быть конструктивным элементом, с помощью которого жильцы дома смогут максимально быстро и точно определять направленность ветра, такая альтернатива станет намного доступней современных метеорологических станций. А в городах приморья от неё зависит многое, например, будет ли сегодня работать морской порт;
• Также ваш дымоход можно оборудовать и более современным прибором – вильдой, с помощью которого можно отследить с максимальной точностью не только направленность ветряных потоков, но и их интенсивность и скорость. Одна из пластин в такой конструкции, специально располагается в вертикальном положении и за счёт её пригибания зависит интенсивность ветряного потока.

Дефлектор флюгер на дымоход при желании можно собрать своими руками, однако для его изготовления выбирайте только качественные материалы и пользуйтесь проверенными и грамотно составленными чертежами.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

• кованый металл;
• оцинкованный металл;
• нержавейка;
• металлопрофиль;
• 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Это интересно

1. Интересно, что в России до 18 века флюгеры называли прапорицей, а в 1720 году в «Уставе морском» появилось название флюгель, из которого потом переросло в современное – флюгер.
2. Наибольшее распространение в России ветреники получили при Петре Великом. В Европе же флюгеры появились еще в эпоху раннего средневековья, а в Скандинавии – начиная с 9 века.
3. Одни из самых известных флюгеров – в Вильнюсе (Лаздинай) – его размер достигает 11 метров!
4. В России (Санкт-Петербург) известен в виде кораблика на шпиле Адмиралтейства, этот флюгер считается символом города.
5. Самым древним устройством ветреника считают вид бронзового тритона с жезлом в руке, установленный 50 лет до нашей эры в Афинах на Башне Ветров.
6. В современных флюгерах скорость ветра определяется при помощи специального электронного прибора, который называется энкодера.
7. Метеорологический профессиональный тип флюгера называется анеморумбометром.

Виды флюгеров

Изначально флюгер задумывался как метеорологический прибор, определяющий направление с силу ветра. Сейчас его устанавливают просто для красоты, тем не менее он все еще может быть полезен. Различают следующие виды флюгарок:

• Метеорологические. Это более точные, сбалансированные приборы, которые действительно достоверность демонстрируют, куда дует ветер. Чтобы достичь необходимой точности измерений, метеорологические флюгеры изготавливают при помощи ковки. Конечно, на действующих метеорологических станциях используют современные чувствительные приборы, но метеорологи-любители до сих пор наблюдают при помощи этих нехитрых приспособлений.

  Высокоточный метеорологический ветряк

• Измеряющие скорость ветра. Флюгеры Вильде помимо определения направления движения воздушных масс могут измерять их силу. Для этого его оснащают маленьким пропеллером или подвесом, то есть пластиной на веревке. Вертикальное положения пластины принимают за нулевую отметку, отклонение от которой демонстрирует силу ветра. Кроме того, пропеллер используют для отпугивания птиц.

  Устройство ветряка для измерения направления и силы ветра

• Дымоходные. Это механизмы, корпус которых специально изготавливают так, чтобы размер их корпуса подходил к трубе дымохода. Он защищает от проникновения атмосферных осадков, веток, мусора и птиц, которые любят залетать в трубу, а выбраться оттуда не могут.

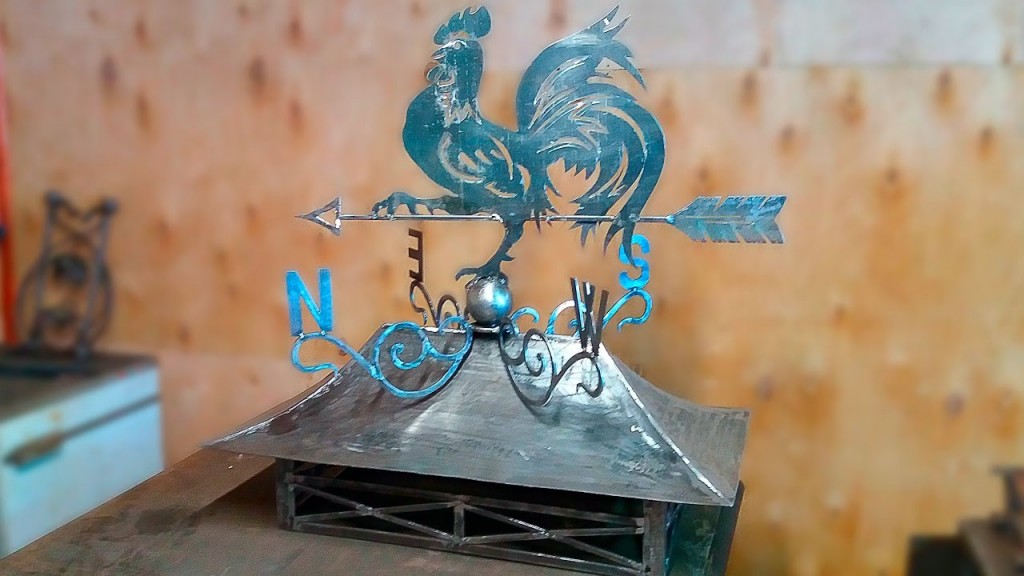

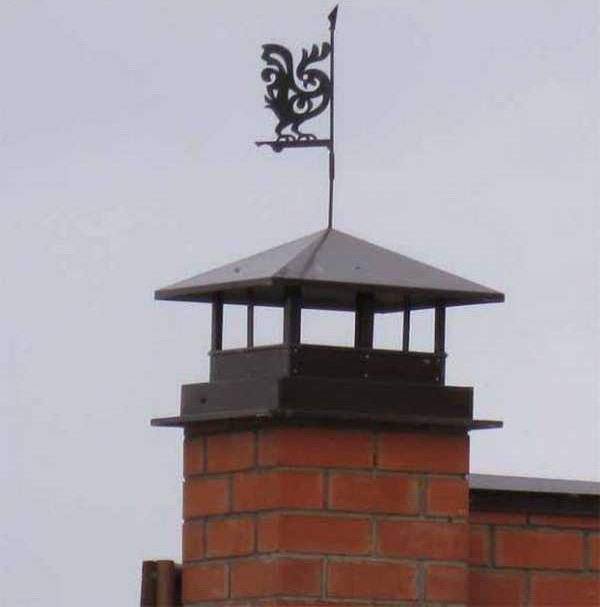

  Ветряк, устанавливаемый на дымоходную трубу

• Декоративные. Эти модели флюгеров нужны только для украшения, у них может даже не быть указателей сторон света, а если они есть, то по ним невозможно сделать точные измерения. Их главная особенность – оригинальные сюжеты, замысловатые флажки в виде играющих кошек с мышкой, экзотических птиц и фигурные оси.

Декоративный ветряк в виде дракона

Создавая чертежи для изготовления флюгера, обратите внимание, что его нужно устанавливать на крыше на высоте выше 12 м, если вы хотите, чтобы он более или менее точно указывал направление ветра, в декоративных целях возможно крепление даже на беседке или террасе. Рекомендуемая высота флюгера 70-80 см, в ширина – около 40 см.

Материалы для изготовления

При выборе материала для изготовления дымника следует руководствоваться требованиями, обеспечивающими определенные свойства в готовом изделии:

• устойчивость к коррозионному воздействию;
• прочность;
• легкость.

При самостоятельном изготовлении флюгера рекомендуется использовать листовую сталь или оцинкованное железо с толщиной листа 1 мм. Данный материал обеспечивает легкость, что немаловажно в данном изделии, прочность и устойчивость к коррозионному воздействию.

Более дорогим материалом, является медь. Преимущество его заключается в сравнительно высоких значениях показателей коррозионных характеристик.

Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок;

   Крепления нужны и для конуса

2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом;

   Заклепки позволяют надежно скрепить элементы

3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле.

   Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

• габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
• угол уклона скатов – от 30 до 45°;
• минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная

Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками

Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Изготовление и установка дефлектора

Дефлектор проверен в действии не одним поколением владельцев домов/коттеджей. Его эффективность доказана неоднократно, поэтому неудивительно, что прибор пользуется спросом. А спрос, в свою очередь, рождает предложение.

Цена таких предложений подчас может кусаться – 140 долларов за простое устройство готов отдать не каждый рачительный хозяин.

Порядок сборки вентиляционного элемента

Гораздо дешевле обойдется сборка дефлектора из подручных материалов. Особенно, если есть желание что-то полезное соорудить своими руками. Весь процесс производства прибора займет 2-3 часа – время зависит от сноровки и навыков собирающего.

Процесс изготовления отражателя, усиливающего тягу, своими руками, состоит из таких этапов:

• создать чертеж;
• сделать заготовки;
• собрать прибор;
• установить и закрепить его на дымоходе.

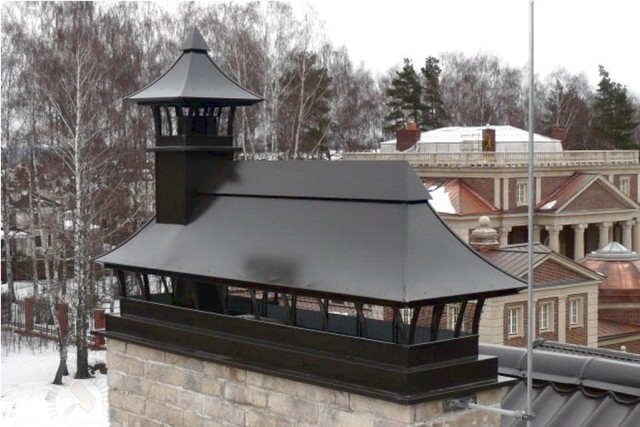

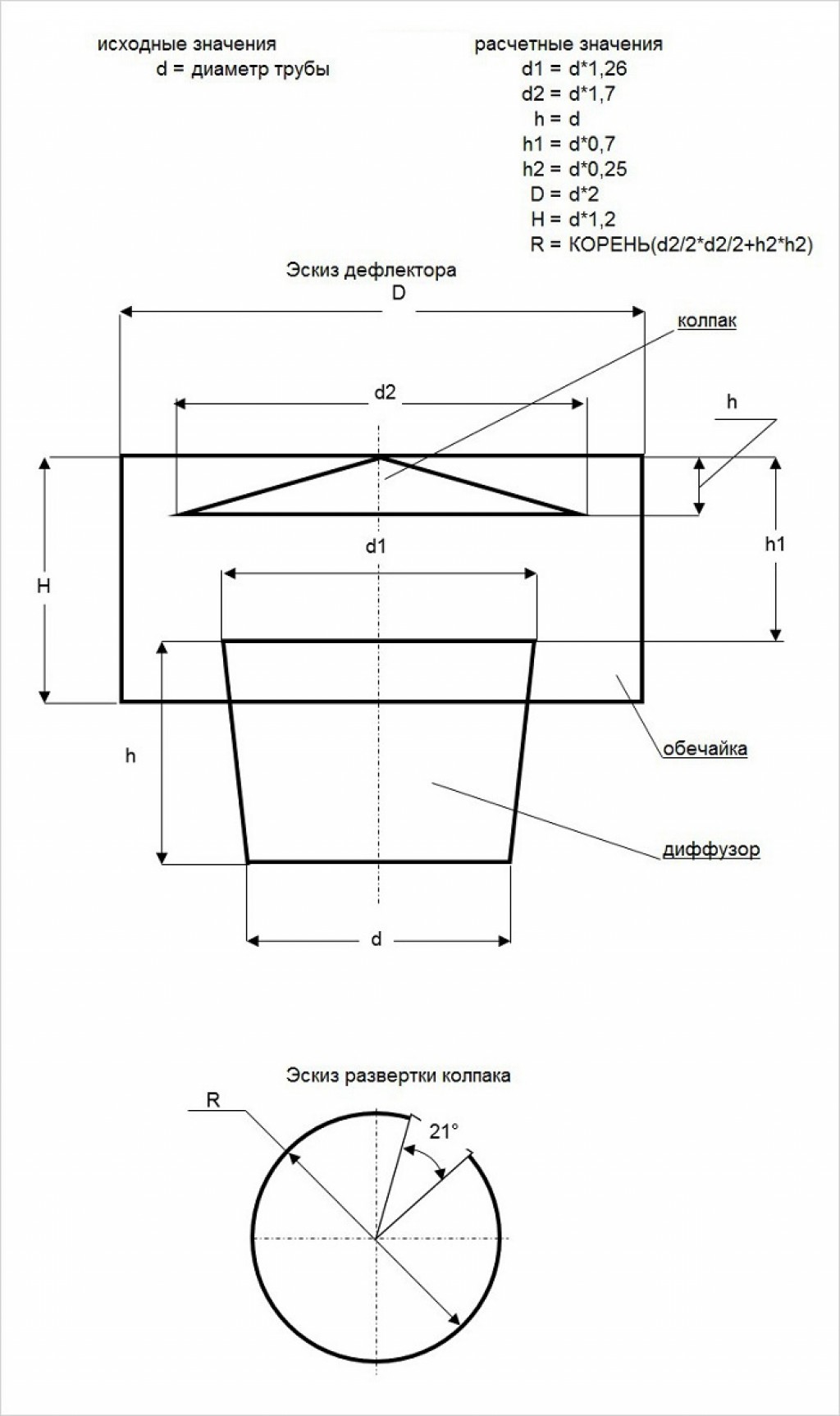

Первый этап по созданию чертежа лучше всего делать на бумаге. Для этого важно правильно рассчитать диаметр входящего патрубка и диаметр колпака. А также, высоту самого дефлектора.

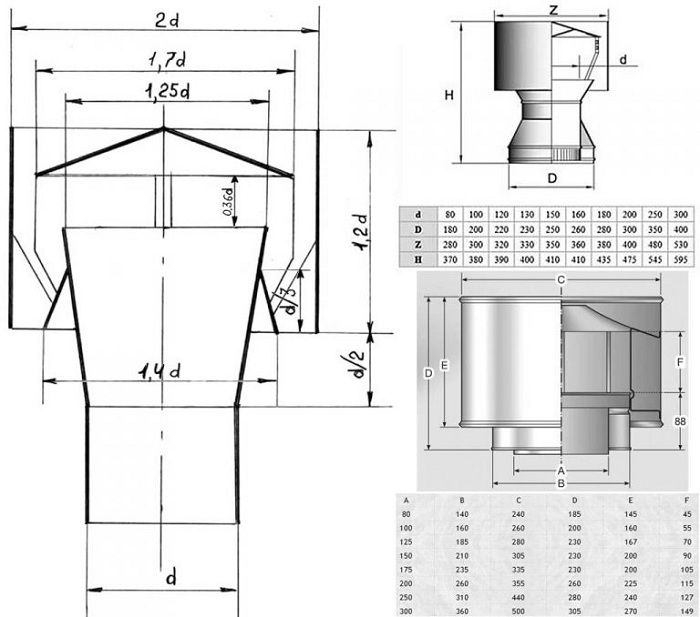

Чтобы не ошибиться, можно для своих расчетов использовать общепринятые формулы.

Основную роль в расчетах играет внутренний диаметр трубы дымохода:

• высота=1,6-1,7*диаметр;
• ширина диффузора=1,2-1,3*диаметр;
• ширина колпака=1,7-1,9*диаметр.

Когда есть формула, остается правильно измерить внутренний диаметр трубы у дымохода и подставить полученное значение. Зная размеры, можно приступать к нанесению контуров заготовок на бумагу.

Лучше всего после создания чертежа создать прототип готового изделия из бумаги. Так станут нагляднее возможные ошибки и недоработки. Если таких нет, то можно приступать ко второму этапу – созданию реальных заготовок из металла.

В процессе создания прототипов деталей будущего дефлектора лучше всего использовать бумагу. Если что-то не удастся, всегда можно исправить свою ошибку

В качестве материала можно использовать лист оцинкованной или нержавеющей стали толщиной 0,5-1 мм. Иногда можно встретить мнение, что для дефлектора лучше всего использовать медь.

Это утверждение имеет право на жизнь, если в гараже или мастерской случайно имеется ненужный лист из меди. В противном случае такая дорогостоящая покупка себя не оправдает. Да и срок службы нержавейки нельзя назвать коротким, чтобы пренебрегать этим материалом.

Когда заготовки вырезаны ножницами по металлу из подготовленного листа, можно приступать к этапу сборки изделия. Для этого можно использовать заклепочник и дрель или сварку. При работе со сваркой нужно быть предельно аккуратным, чтобы не прожечь случайно участок будущего дефлектора.

Если планируется использование заклепок, то припуски на соединение деталей между собой удобно делать на прокаточном станке. Если такого нет, то вполне сгодиться молоток. Сделав припуски, предстоит ровно соединить между собой детали, дрелью сделать отверстия и поставить заклепки.

Ножки для крепления колпака к основанию дефлектора крепятся на равном расстоянии друг от друга

Колпак предстоит закрепить к основанию ножками, которые также вычерчиваются и вырезаются из листа нержавейки/оцинковки.

Все детали изделия соединяются между собой заклепками – это наиболее быстрый и безопасный способ крепления. Для работы со сваркой требуются навыки и выглядеть такое изделие будет не так привлекательно

Когда с 3-м этапом покончено, и самоделка готова, можно приступать к последнему и самому ответственному моменту – установке на дымоход.

Установка дефлектора на крыше

Последний этап изготовления дефлектора на трубу дымохода заключается в его установке на место постоянного расположения – на дымоход. Поставить самостоятельно можно как самодельный прибор, так и покупную конструкцию. Разницы нету – все равно придется залезать на крышу.

Чтобы не возникло проблем с монтажом, даже покупную модель, идущую в разобранном виде, нужно собрать внизу, надежно зафиксировав все крепления. Только после этого можно брать необходимый инструмент и направляться к дымоходу.

В зависимости от типа трубы, которая исполняет роль дымохода, будут отличаться варианты крепления. Иногда достаточно использовать несколько шурупов или дополнительно поставить хомут

При установке дефлектора на трубу дымохода нужно осторожно сверлить отверстия для крепления. Затем останется надежно закрепить шурупы или заклепки и проверить, не наклоняется ли установленный прибор в разные стороны.

Если он болтается, то дополнительно можно поставить хомут. Такой вариант подходит, если дымоход не облицован кирпичом.

Для кирпичной кладки с квадратным или прямоугольным сечением дымохода придется воспользоваться специальными переходниками. Когда работы закончены, можно испытать в действии установленный своими руками дефлектор, затопив печь/включив котел отопления.

Еще один важный момент – искрогаситель. Нужен он или нет – смотрят в конкретном доме. Можно сделать искрогаситель самостоятельно из листовой нержавейки или металлической сетки.

Если покров крыши мягкий и может легко воспламениться, то о дополнительной защите от искр, вылетающих из дымохода при работе котла отопления, важно позаботиться вовремя

Как закрепить флюгер на крыше

Правильное и надёжное крепление флюгера на крыше является не менее важным этапом, чем его изготовление. Устройство должно хорошо просматриваться со всех сторон, находиться на пути воздушных потоков и не создавать опасности для людей и объектов. По этой причине придерживаются нескольких простых правил:

• флюгер крепится на расстоянии не менее 0,5 м от самой высокой точки крыши;
• угловые ориентиры (румбы) выставляются по компасу;
• перед окончательным креплением вертикальная ось выравнивается по уровню или откосу;
• для монтажа применяются стальные кронштейны, скобы и хомуты;
• если для установки металлического флюгера используется длинный шест, то он фиксируется растяжками.

Для установки флюгера лучше всего подходит самое высокое место на крыше

Для крепления флюгера подходит несколько мест на крыше:

• дымоход или дымник (колпак) — к кирпичной трубе флюгер крепится при помощи разнообразных кронштейнов и анкерных дюбелей. Если же печь оборудована металлическим дымоходом, то используются хомуты из стальной полосы толщиной не менее 1,5 мм;
• конёк — деревянный конёк является не самым надёжным местом крепления, поэтому используется только при отсутствии других вариантов. В качестве кронштейна лучше всего подходит уголок из толстого металла с вваренным отрезком стальной трубы. Для фиксации используются саморезы диаметром не менее 5 мм с головкой под рожковый ключ;
• фронтон — для крепления к кирпичным фронтонам используются дюбели. Если же эта часть здания зашита доской, то применяется сквозное болтовое соединение с накладками на обратной части деревянного щита;
• стропильная система — монтаж к стропилам и другим деревянным элементам кровельного каркаса имеет существенный минус: потребуется проделать отверстие в кровле. И затем понадобятся дополнительные меры по восстановлению её герметичности.

Кронштейн должен соответствовать выбранному способу монтажа, иначе обеспечить устойчивость конструкции не удастся

Работать придётся на крыше, поэтому важно помнить о правилах техники безопасности. В процессе эксплуатации ветроуказателя необходимо периодически проверять надёжность креплений и добавлять смазку в узел вращения.

Основные функции

Здесь понадобятся элементарные знания по производству простейшей конструкции. И снова первым делом идет чертеж вместе с пропеллером.

На крышу ставить такое изваяние не рекомендуется, ведь в большей степени его предназначение заключается в отпугивании грызунов, а значит его установка должна проходить на относительно небольшом расстоянии от земли.

В зависимости от того, с какой скоростью будет крутиться пропеллер, можно судить о силе ветра.

Техника изготовления выглядит следующим образом:

• Вертикальная часть опоры изготавливается из арматуры;
• Сверху необходимо прикрепить плашку из дерева, чтобы зафиксировать горизонтальную часть конструкции;
• Снизу нужно установить подшипник, дабы флюгер мог вращаться по кругу;
• Сама конструкция крепится к крыше пластинами на обычные саморезы;
• Пропеллер вырезается ножницами из металлического листа;
• В середине металлического отреза проделывается крепежное отверстие, а края подгибаются в зависимости от нужного угла.

Таким образом можно сделать флюгер на дымоход, или любую другую поверхность.

В самом примитивном виде это копье или пика с флажком на острие. Первыми такую конструкцию стали использовать моряки. Они крепили копье на мачте корабля. Флажок, развеваясь на ветру, указывал направление ветра.

В дальнейшем флюгер стали использовать для украшения башен крепостей и замков. На нем были геральдические символы, которые указывали на принадлежность владельца жилья к сословию или гильдии. В средние века флюгер был также символом защиты дома. Сегодня же им украшают частные дома и загородные коттеджи.

Зачем нужен флюгер на крышу:

• Для определения мгновенного направления, а иногда и скорости ветра. Современные технологии иногда дают сбой, а флюгер работает всегда лучше каких-либо спутников и электронных метеостанций.
• Для дополнительного декоративного оформления дома. Здесь прибор выбирается исключительно из личных предпочтений владельца. Такие флюгеры выполняют в самых разных видах вплоть до автопортретов.

Предлагаем ознакомиться Как избавиться и чем убрать запах плесени и сырости в квартире и доме

Несмотря на простоту конструкции, флюгер действительно может помочь с прогнозом погоды и даже предсказать дождь. Прибор указывает на направление, откуда приходят облака, из которых обязательно пойдет дождь. В любой местности это направление свое.

Флажок флюгера обладает большой парусностью – способностью воспринимать кинетическую энергию движения потока ветра. За счет этого во время перемещения воздушных масс указатель начинает вращаться. Это происходит до тех пор, пока стрелка не установится в положении, параллельном направлению ветра. Такое происходит, поскольку так площадь сопротивления ветру будет минимальной.

Для правильной работы флюгер должен обязательно иметь аэродинамический силуэт. Простыми словами, он должен быть асимметричным. Если провести вертикальную линию через ось вращения, то площадь силуэта флажка с одной стороны должна быть больше. В противном случае прибор будет просто беспорядочно вращаться. Противовес необходим, чтобы уравновесить конструкцию. Так она не будет стремиться все время занимать одно и то же положение.

Самостоятельное изготовление

Для изготовления потребуется:

• лист оцинкованной стали (согласно размеру трубы);
• ножницы по металлу;
• карандаш;
• линейка;
• лист картона;
• заклепки из алюминия.

Можно приступать к работе. Важно знать несколько правил:

• длина и ширина (или же диаметр) нижней части флюгарки зависит от размеров самой трубы;
• колпак в виде крыши должен быть по размерам больше, поскольку его функция — защита от осадков и внешних загрязнений (к посадочному размеру прибавляют обычно 10 сантиметров);
• флюгарки на трубу прямоугольной формы по высоте равны половине длины наибольшей из сторон.

Декоративные элементы зависят только от фантазии самого мастера. При изготовлении обязательно используют чертеж. Его можно выбрать из представленных ниже или начертить самостоятельно.

Чертеж в масштабе 1:1 переносится на лист картона. Все размеры проверяются. После этого каждый элемент при помощи карандаша вычерчивается с картона на металлический оцинкованный лист. Детали вырезаются при помощи специальных ножниц. Соединение производится при помощи заклепок.

Совет! Новичкам нужно начинать изготовление с флюгарок простой формы. На это не потребуется много времени, и результат будет прекрасным.

Чертежи

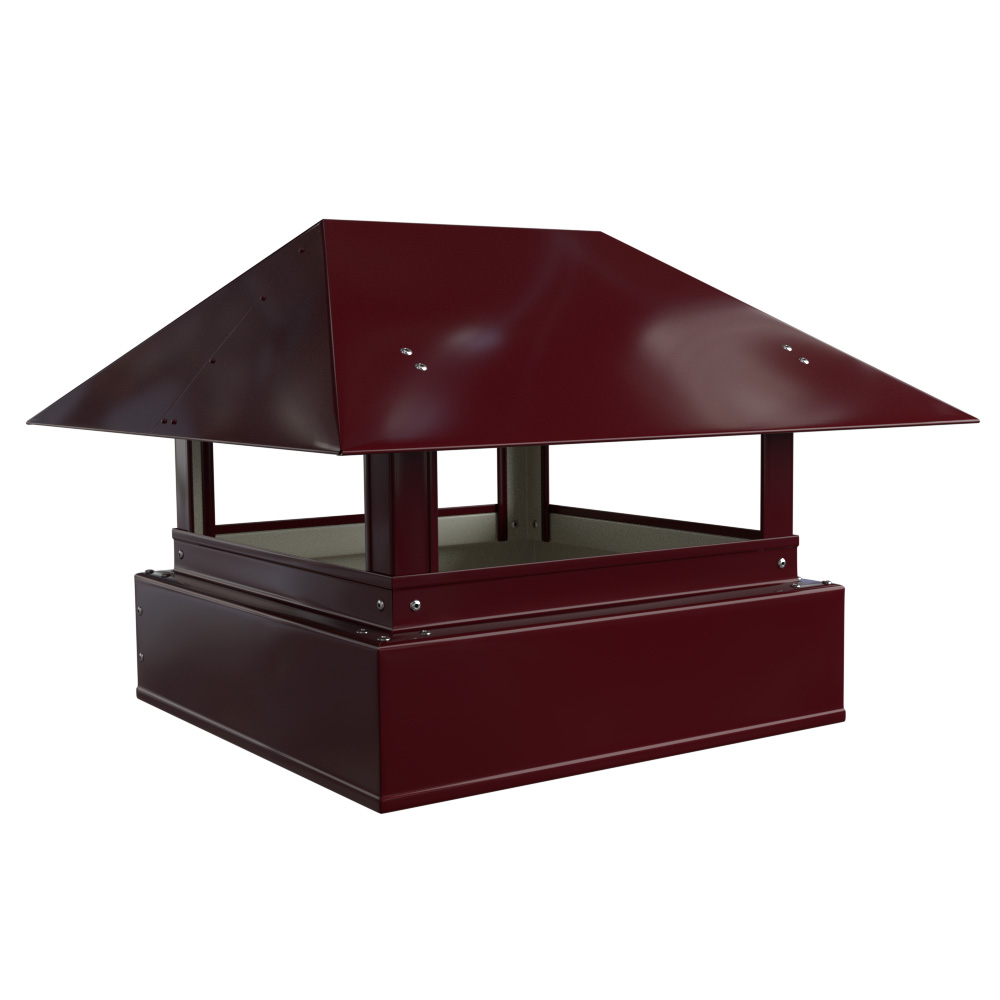

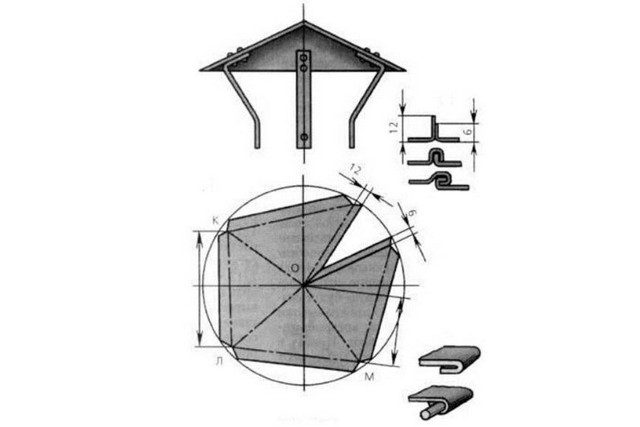

Представляем несколько чертежей флюгарок различного типа. Они помогут в работе новичкам.

Литерами H, L обозначены стороны, соответствующие посадочному размеру на кирпичную трубу.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

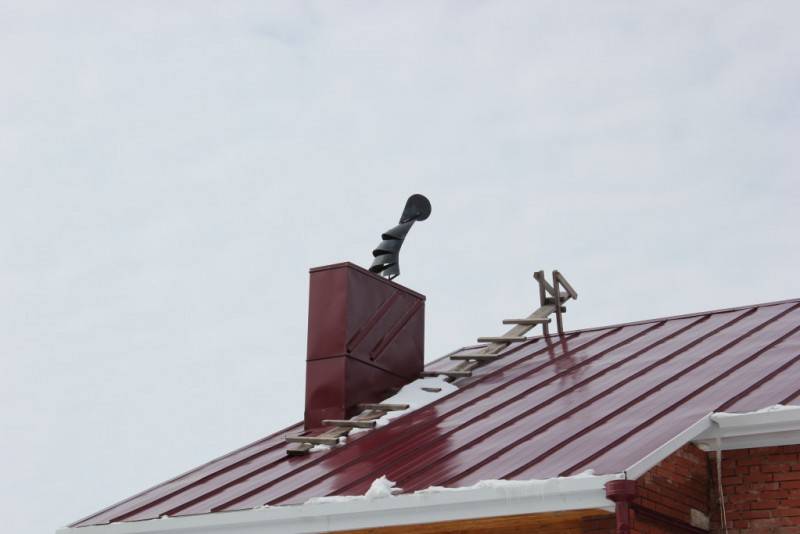

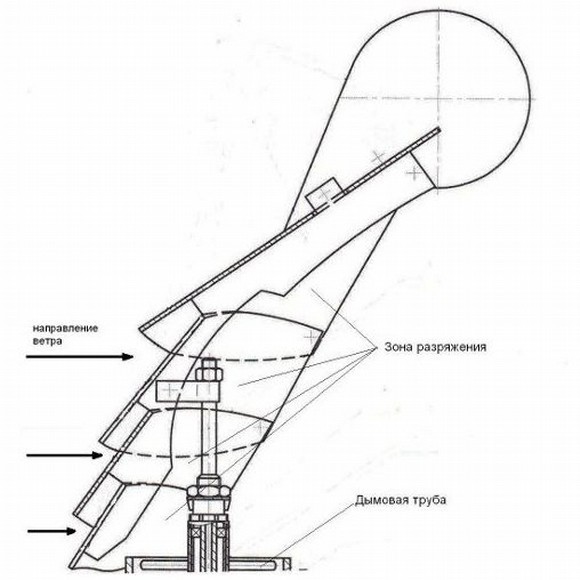

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Самостоятельное изготовление

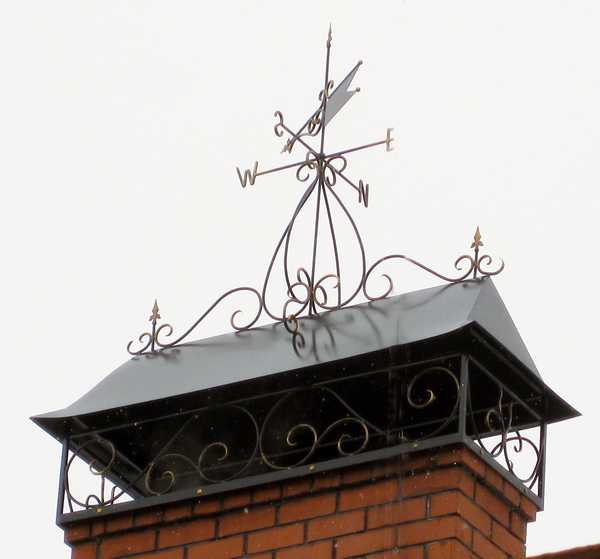

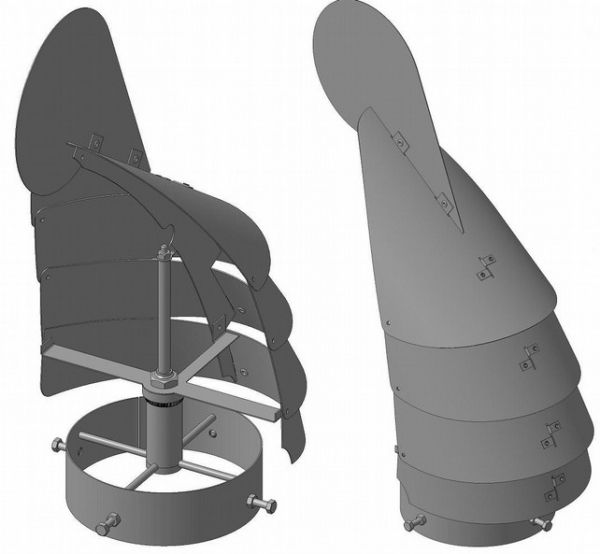

Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет. Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:

• Форма дефлектора;
• Материал изготовления;
• Размеры дефлектора;
• Его тип.

Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.

Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают. Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.

Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.

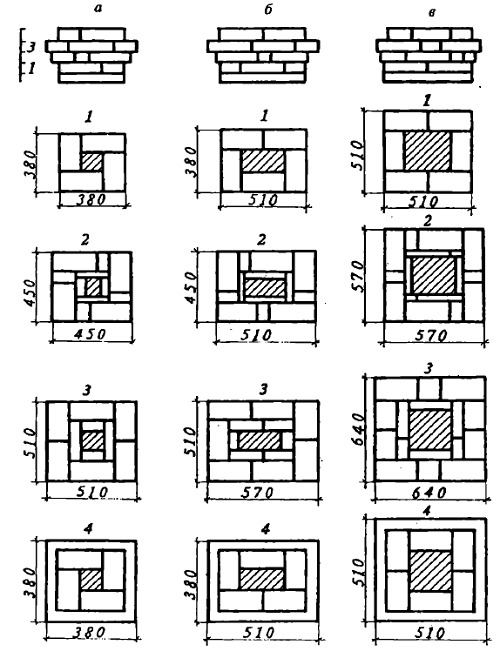

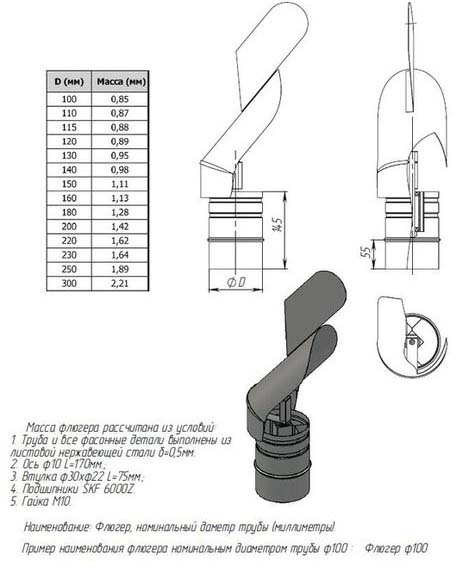

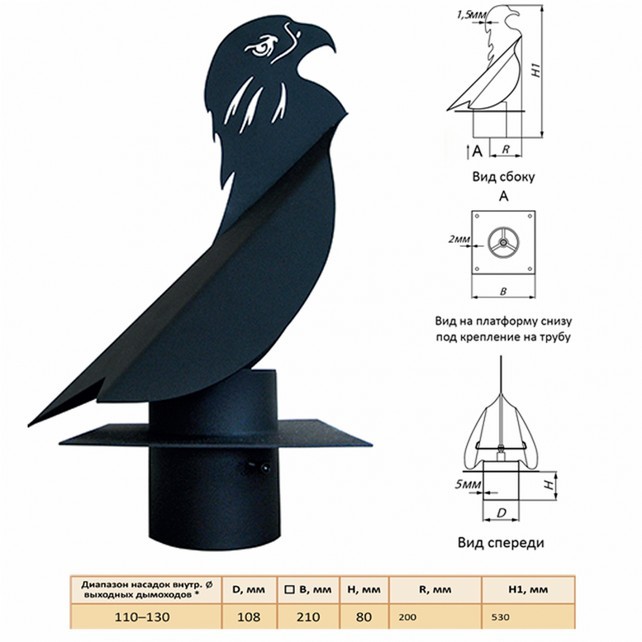

Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

Флюгер на дымоход загородного дома своими руками

Флюгер — это отличное украшение для дымохода, которое можно легко сделать собственными руками. Еще с давних времен люди устанавливали на самый верх здания это удивительное приспособление, тем самым придавая ему индивидуальности. Флюгер на дымоход выполняет сразу две полезные функции.

Во-первых, он украшает дом, а во-вторых, защищает его от попадания влаги и задувания сильного очень легко сделать флюгера на дымоходы своими руками. Чертежи, которые понадобятся для работы, можно отыскать в тематических журналах и на интернет-форумах.

А также необходимо запастись материалами, из которых будет сделано интересное украшение.

Выбор материала для флюгера

Следует внимательно подойти к выбору материалов, из которых обычно изготавливается флюгарка. Как правило, ее размещают в труднодоступном месте.

К тому же устройство будет постоянно подвержено неблагоприятным условиям.

Чтобы флюгер быстро не утратил свой привлекательный внешний вид, необходимо выбирать для него высококачественные и прочные материалы. Они должны соответствовать следующим требованиям:

• быть устойчивыми перед высокими температурами;
• справляться со своей основной функцией даже в сильные морозы;
• не поддаваться коррозии от длительного контакта с влажной средой.

Если брать во внимание данные условия, то можно прийти к такому выводу: мастерить флюгер лучше всего из стали или сталь нередко используют для формирования дымника.

Такой флюгер прослужит минимум десять лет. Нержавеющая сталь немного превосходит этот материал по сроку службы. Медь же характеризуется высокой прочностью.

Но ее обычно используют при изготовлении подобных устройств в производственных условиях.

Разновидности флюгеров

Принято разделять дымники на трубу на два основных вида:

• Флюгер, который указывает направление ветра. Его используют в метеорологии. Такое полезное украшение дома можно увидеть в приморских городах.
• Вильда, позволяющая узнать направление и силу ветра. Такой флюгер можно узнать по специфической пластине, которая располагается в вертикальном положении.

У нас наиболее востребован классический колпак. Его верхняя часть напоминает очертаниями крышу. Размер такого флюгера зависит от габаритов дымохода.

Этапы создания флюгера собственными руками

Конструирование флюгера своими руками — это очень интересный процесс, с которым сможет справиться любой человек. Есть два основных способа создания данной конструкции.

Для начала стоит рассмотреть технологию, которая позволяет смастерить сводчатый дымник. Перед тем как приступить к работе, не помешает раздобыть чертеж флюгера.

Он поможет сориентироваться в этапах обустройства колпака для дымохода.

Вся работа будет состоять из таких шагов:

• Необходимо взять листовую сталь и вырезать из нее ровный прямоугольник. Нужно учитывать, что во время формирования дуги он должен с запасом перекрывать отверстие в трубе дымохода.
• Если мастер желает соорудить флюгер максимально эластичным, ему следует сделать надрезы на равном расстоянии друг от друга на противоположных сторонах прямоугольника. Рекомендуется оформить насечки с небольшим наклоном. Благодаря этому декоративный элемент приспособления приобретет вид аккуратной трапеции.
• В качестве основы четырех стоек берутся стальные уголки. Вместо них может послужить для этой цели кровельная сталь, которая предварительно складывается в несколько слоев. Изгибы следует сформировать в местах, указанных на чертеже. По краям необходимо сделать отверстия, которые потребуются для крепежа.
• Стойки следует надежно зафиксировать по углам фартука из металла. Для этой цели рекомендуют использовать заклепки. Между парами стоек следует выдерживать промежуток, равный размеру одной стороны трубы. В противном случае готовую конструкцию невозможно будет соединить с дымоходом.
• Теперь необходимо оформить сводчатую крышу из листа металла.
• Стойки следует зафиксировать в области внутренних стен дымохода. Для этой работы понадобятся длинные гвозди или штыри.
• При помощи плоскогубцев нужно отогнуть декоративные детали крыши дымника в противоположную от их текущего положения сторону.

Создание шатрового флюгера

Интересно на крыше смотрится шатровая модель флюгера. Перед тем как приступить к ее конструированию, мастера советуют перенести чертеж устройства на картон. Бумажную заготовку следует согнуть и приложить к трубе дымохода. В случае необходимости следует подкорректировать элементы флюгер делается следующим образом:

• Первым делом нужно нарисовать эскиз крыши флюгера и перенести его на металлический лист.
• Заготовку необходимо вырезать ножницами.
• Киянкой на верстаке формируют ребра будущего изделия. После те же действия необходимо повторить с кромкой по краям.
• Фальцем соединяют края получившейся развертки.
• Теперь нужно подготовить стойки.
• Остается соединить дымоход с основными деталями флюгера из металла.

Прикрепить готовый дымник к трубе можно при помощи обычных металлических штырей. Некоторые хозяева предпочитают дополнительно покрывать флюгер краской, чтобы придать ему более приятный внешний вид.

Этот этап можно смело пропускать тем, кто планирует установить украшение на трубе, идущей от печки, которая работает на дровах. Уже после первого использования дымник покроется толстым слоем сажи и копоти. Так что красить его просто нет никакого смысла.

Сконструировать флюгер на трубу дымохода, как можно было понять, достаточно просто. Нужно лишь заранее закупить все необходимые материалы и выделить на работу пару часов свободного времени.

Установка

• комплектующие готового изделия;
• компас для определения сторон света;
• дрель для просверливания отверстий;
• крепежные детали, металлические уголки, саморезы;
• клепочные элементы из металла;
• гаечные ключи разных размеров.

Монтаж флюгера происходит в несколько этапов:

1. Используя дрель, проделать отверстие в коньковом элементе. В него будет устанавливаться уголок готового изделия.
2. Закрепить конструкцию при помощи крепежных деталей.
3. В середине поместить флюгер с указательными стрелками.
4. Выставить направление сторон света, применяя компас. Все указатели закрепить гаечными и шайбовыми крепежами.
5. В нижний сегмент флюгера поместить подшипник, вращение которого будет зависеть от направления и силы ветра.

Принцип установки приспособления простой, с ним сможет справиться даже неопытный строитель. Важное условие — соблюдение всех требований, последовательности этапов.

При эксплуатации никаких дополнительных действий установленное приспособление не требует, поскольку правильный монтаж обеспечивает эффективность работы, усиление тяговой мощности. Единственное, о чем нельзя забывать — чистка флюгера, которая предполагает снятие устройства с трубы. Все загрязнения удаляются щеткой.

Дизайн

Классический флюгер обычно делается из металла высотой до 50 см в виде изображения какого-либо животного. Это могут быть петух, кошка и даже любые сказочные или мультипликационные герои, что особенно понравится детям. При желании своими руками можно сделать также деревянный самолет. Если вы хотите, чтобы флюгер выполнял декоративную функцию, позаботьтесь о том, чтобы его дизайн органично вписался в архитектуру здания и общий стиль.

Например, для деревянных дачных домов больше подойдут фигурки с деревенской тематикой, а для изысканной кровли со шпилем — готические мотивы.

При выборе типа фигурки для флюгера учтите то, что каждая несет определенное значение. Например, петух символизирует бдительность и, по старым народным поверьям, отпугивает нечистую силу. Кошка символизирует комфорт и уют в доме, а также считается охранником дома и защитником от нечисти. Сова означает мудрость, а лев – силу и власть. Флюгер в форме коня подойдет целеустремленным и благородным людям.

В странах Азии распространены флюгеры с изображением дракона как символика мудрости и духовной силы. Изображение трубочиста, по народным поверьям, принесет удачу вашему дому. Георгий Победоносец, убивающий змею копьем, является защитником дома от негатива.

Грифон говорит о силе и бдительности владельца, а также защищает дом от влияния злых сил. Интересно, что даже такой негативный, казалось бы, образ, как Баба Яга, является отличным решением: он не только привлечет внимание окружающих своей необычностью, но и защитит от злых сил.

Орел защищает жилище от врагов и, являясь символом Неба и Солнца, воплощает силу, мощь и величие. Такой флюгер подчеркнет независимость владельца и покажет его социальный статус. А аист покровительствует семьям и является символом взаимопонимания. Весьма романтичный образ – корабль, летящий по небу. Также популярны древнерусская тематика: например, флюгер в форме ладьи или богатыря.

Поэтому выбирайте дизайн флюгера не только исходя из эстетического вида конструкции, но и из того посыла, который несет фигурка.

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое

Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам

Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

• Изготавливается чертёж конструкции флюгера.
• Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
• Затем фигура вырезается ножницами.
• Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
• Обводятся маркером/карандашом/мелом контуры фигуры.
• Затем лист зажимается в верстатке.
• После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
• Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
• Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
• После этого изготавливается флюгарка из металлического прутка с противовесом.

Установка

Чтобы произвести монтаж флюгера на дымоотвод, нужно подготовить:

• комплектующие готового изделия;
• компас для определения сторон света;
• дрель для просверливания отверстий;
• крепежные детали, металлические уголки, саморезы;
• клепочные элементы из металла;
• гаечные ключи разных размеров.

Монтаж флюгера происходит в несколько этапов:

1. Используя дрель, проделать отверстие в коньковом элементе. В него будет устанавливаться уголок готового изделия.
2. Закрепить конструкцию при помощи крепежных деталей.
3. В середине поместить флюгер с указательными стрелками.
4. Выставить направление сторон света, применяя компас. Все указатели закрепить гаечными и шайбовыми крепежами.
5. В нижний сегмент флюгера поместить подшипник, вращение которого будет зависеть от направления и силы ветра.

Принцип установки приспособления простой, с ним сможет справиться даже неопытный строитель

Важное условие — соблюдение всех требований, последовательности этапов

При эксплуатации никаких дополнительных действий установленное приспособление не требует, поскольку правильный монтаж обеспечивает эффективность работы, усиление тяговой мощности. Единственное, о чем нельзя забывать — чистка флюгера, которая предполагает снятие устройства с трубы. Все загрязнения удаляются щеткой.
