Как сделать двухскатную крышу дома – пошаговая инструкция

Двускатная крыша – чем она хороша?

• Двускатная крыша – это довольно просто. А значит, ее возведение может стать первым опытом самостоятельного строительства. Хотя, конечно, лучше вначале потренироваться на гараже, беседке или сарайчике.
• Просто – значит красиво! Множество модных архитектурных стилей предполагает наличие именно такой крыши! Например, прованс и барнхаус, кантри и скандинавский стили.
• Простота общего принципа является основой для бесконечного количества вариаций. Двускатная крыша слишком проста для вас? А если удлинить конек и организовать вдоль одного из торцов террасу? А если расположить конек не посередине здания? А если разбить скучный протяженный скат слуховым окном? Декоративной башенкой?
• Крыша с двумя скатами устойчива к ветрам и снежным бурям, особенно при условии правильного выбора угла наклона.
• При покрытии однородных протяженных скатов образуется меньше отходов кровельных материалов.
• Окна на фронтонах по технологическому исполнению не отличаются от обычных окон в стенах. Можно организовать естественное освещение подкровельного пространства, не связываясь с более дорогими мансардными окнами, которые монтируются в плоскость ската.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Двускатная крыша — расчет параметров

Содержание

• Двускатная крыша — расчет параметров
• Что характерно для расчета двускатной крыши, и какие элементы подлежат математическим вычислениям
• Как определиться с тем, под каким углом устанавливать скатные поверхности
• Как определить, насколько нужно поднять конёк
• Расчет площади фронтона, и зачем он нужен
• Как выполняется определение общей площади
• Можно ли доверять современным онлайн-калькуляторам
• Самостоятельный расчет двухскатной крыши

Особенности двускатной конструкции крыши

1. Определение угла наклона ската
2. Расчет высоты конькового прогона
3. Вычисление площади фронтона
4. Расчет площади двускатной крыши
5. Помощь онлайн-калькуляторов и специалистов

Обустройство — двускатной крыши, хоть и завершающий этап строительства любого дома, но относится к наиболее значимым элементам постройки. Роль её не уступает по значимости ни стенам, ни фундаменту. Она защитит ваш дом от попадания влаги и осадков, не допустит проникновения холода, поможет создать приятную и уютную атмосферу внутри, при этом придав экстерьеру завершенности и презентабельности. Сегодня есть разные типы крыш, и традиционно наиболее распространёнными являются двухскатные, они простые и удобные, заслужили к себе вековое доверие.

Типы скатных конструкций

Разберемся с существующими формами кровель, их устройством и наиболее часто встречаемыми разновидностями. Очень важно иметь чёткое представление о всех деталях предстоящего наведения крыши.

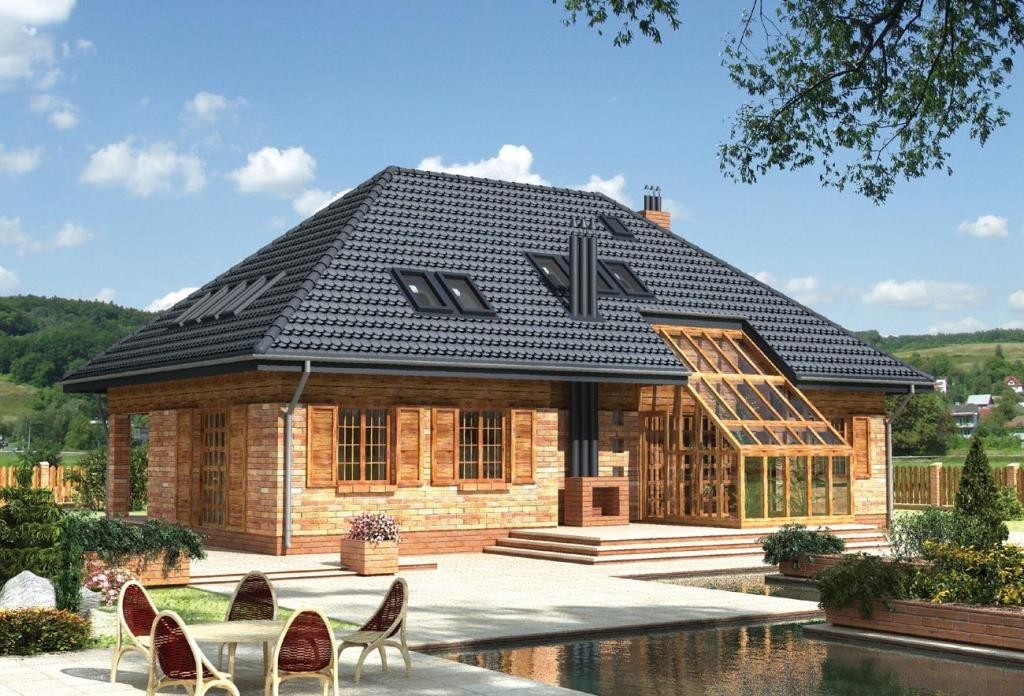

Классическая

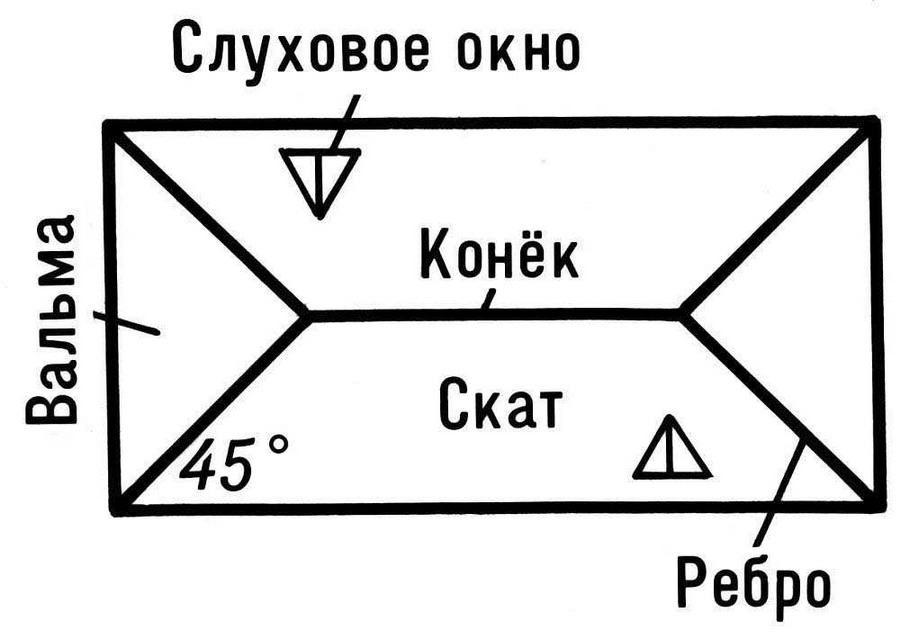

Четырёхскатная крыша, по бокам — трапеции, с торцов — треугольники. Боковые треугольные скаты — вальмы, отсюда и название рассматриваемого вида кровли. Основное преимущество — функциональность, высокая надежность, привлекательный и оригинальный внешний вид. Есть и недостатки — дороговизна, конструктивная и технологическая сложность (относительная).

Полувальмовая

Главное отличие от классической — усеченная форма вальмы. Для такой геометрии покрытия характерны высокие эксплуатационные качества и интересный внешний вид. Один из самых дорогих, технологически и конструктивно сложных видов кровли.

Шатровая

Очень популярная разновидность вальмовой крыши для квадратных зданий. Основное отличие — все четыре ската треугольные и сходятся в одной точке. Вместо горизонтального конькового бруса, конструкцию венчает коньковый узел, находящийся в верхней точке пирамиды, образованной скатами. Также применяется для сооружений, имеющих форму равносторонних многоугольников.

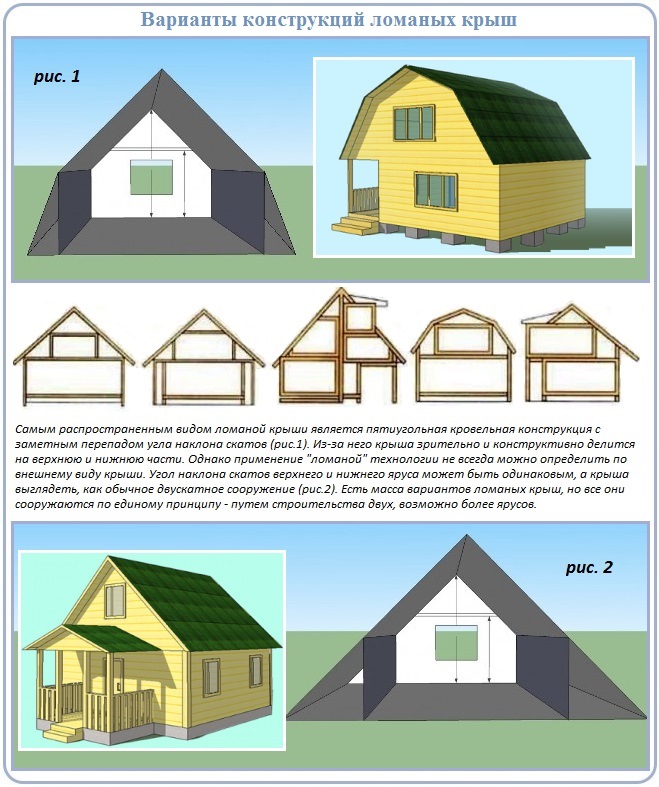

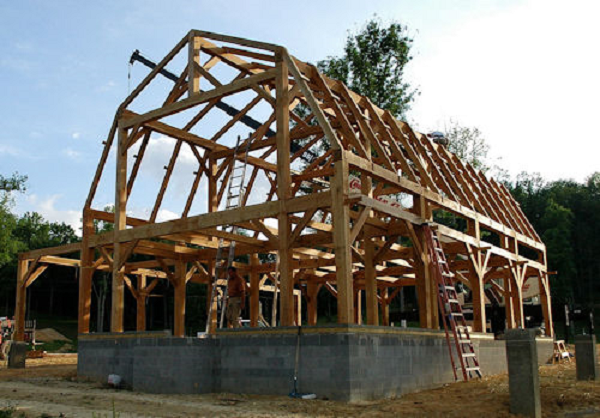

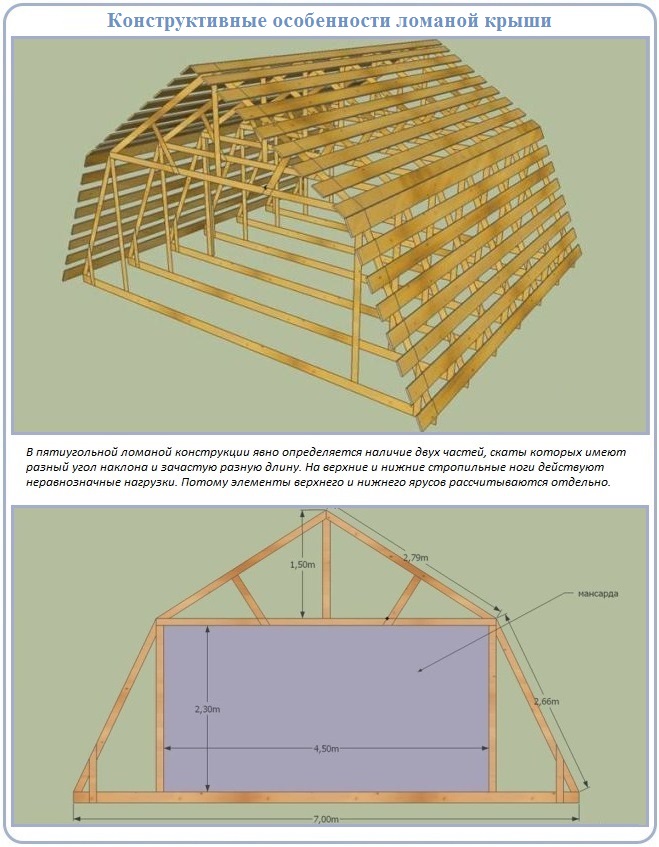

Ломаная

Наиболее привлекательная разновидность этого типа кровли. Характерное отличие — все части имеют различные размеры и форму. Недостатки те же, что и у полувальмовой – очень сложные конструкция и технология изготовления и, даже на фоне других недешевых, дороговизна реализации.

Теперь перейдём к технологическим и измерительно-расчётным тонкостям изготовления классической вальмовой крыши. Поняв основные принципы расчётных методик и способов разметки, вы сможете без затруднений обсчитать любой элемент подобных кровельных конструкций.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

• высокие, с углом в 45-60 градусов;
• скатные, с наклоном от 30 до 45 градусов;
• пологие, угол уклона у которых 10-30 градусов;
• плоские. Уклон в 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбор конструкции кровли

Как сделать двухскатную крышу дома, нужно определить на этапе проектирования до монтажа коробки. При наличии внутренней капитальной стены целесообразно использовать наслонную систему, в других случаях — висячую или комбинированную.

Угол наклона стропил зависит от ветровых нагрузок в регионе — чем они больше, тем ниже должна быть крыша. Выбор кровельного материала также влияет на уклон. Для различных видов покрытий изготовители рекомендуют оптимальные величины углов.

Важно. Решающее значение при выборе конструкции кровли имеет ширина пролета, нагрузка от снега, ветра, собственный вес. Чем показатели выше, тем мощнее должны быть сечения элементов, надежнее исполнение узлов.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Способы установки мауэрлата

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

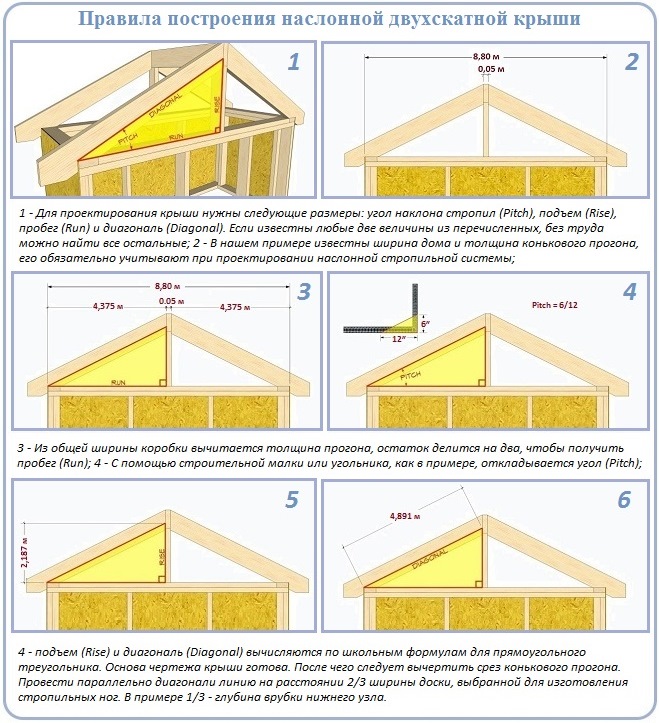

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет – 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

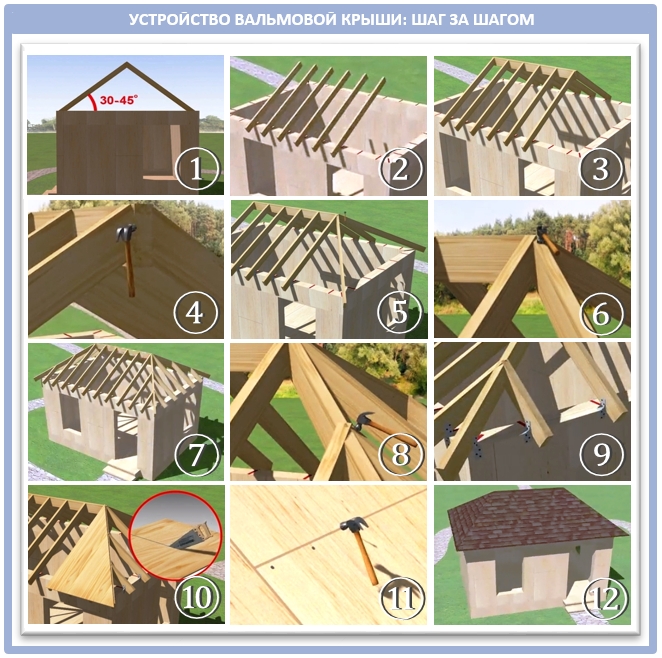

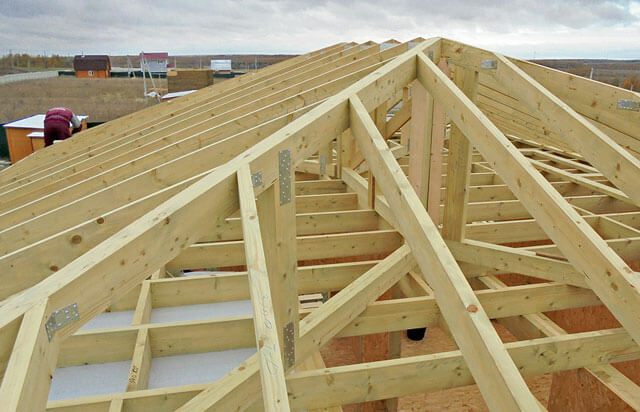

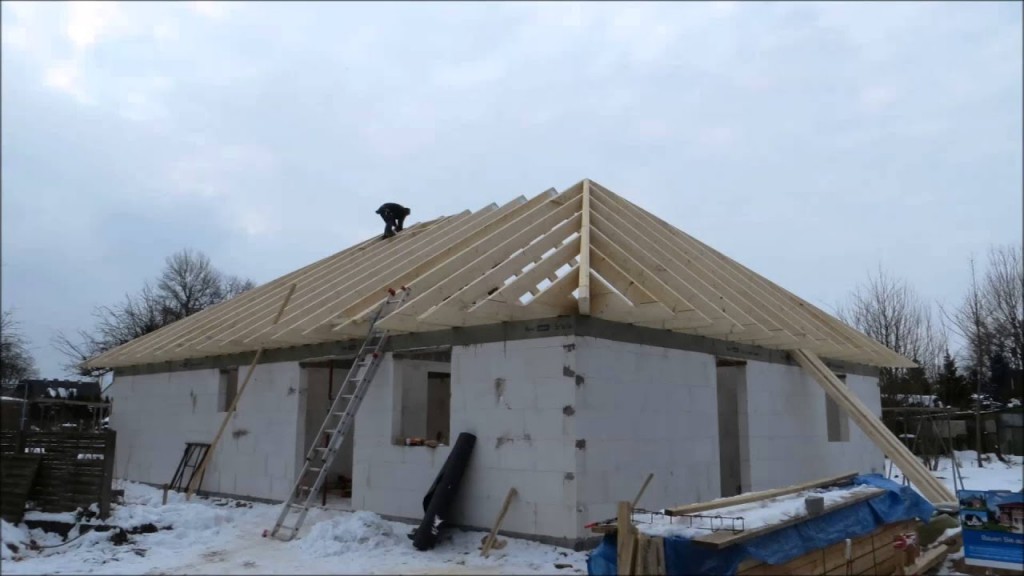

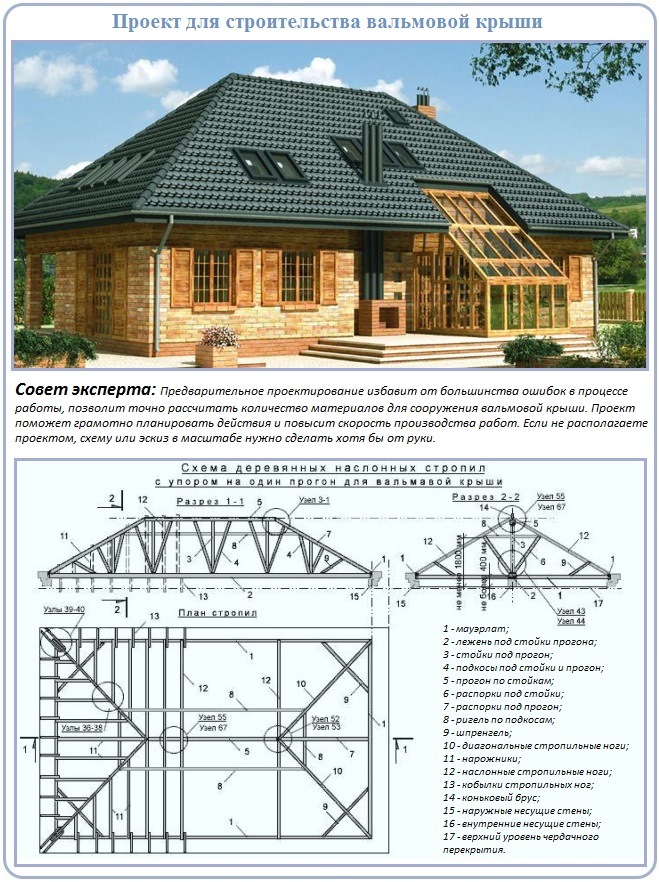

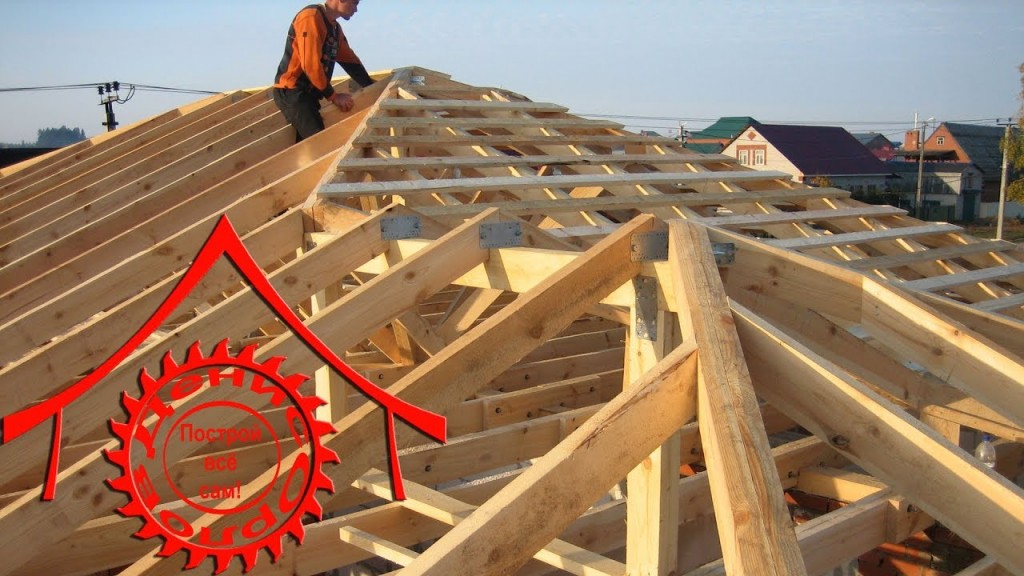

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Строительство вальмовой крыши начинают с установки балок. Сперва монтируют мауэрлат, потом поперечную с помощью разметочной рейки и отвесов (либо уровня) необходимо сделать разметку расположения конька, с учетом вычисленной высоты, которую определяют исходя из предпочтений владельца дома.

Стойки конька устанавливают вертикально и фиксируют саморезами. Для закрепления стоек конька используют укосины.

Конек помещается точно в центре постройки. Для изготовления коньковых элементов и стропильной системы применяют один и тот же материал (доска 150×50 миллиметров).

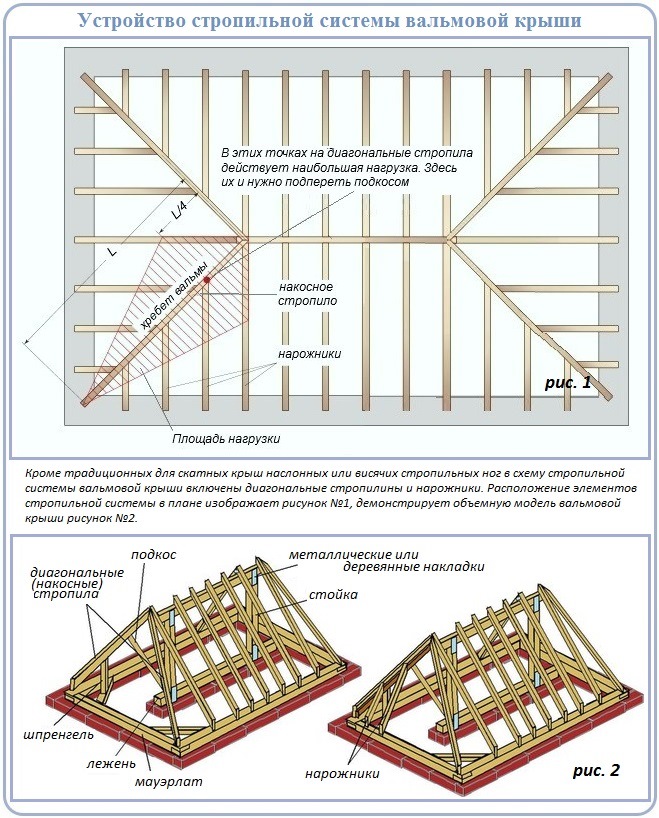

Далее устанавливаются накосные стропила. Как правило их четыре, и у них одинаковая длина. Этот этап является наиболее важным, ведь на нем закладывают плоскости всех кровельных скатов, а они должны быть идеально ровными.

У диагональных стропил наибольшая длина, поэтому в некоторых случаях нужно спарить пару досок, чтобы получить требуемую длину. Накосные стропила соединяют попарно.

Важно учитывать, что они должны уходить за пределы стен приблизительно на пятьдесят — сто сантиметров, а своим верхним концом крепиться к коньку. Это необходимо для создания карниза, служащего защитой стен от воды. В погодных условиях с мощными ветрами длину свеса разрешается увеличить до одного метра.

Сечение стропил следует выбирать в зависимости от:

1. нагрузок, которые будут воздействовать на крышу;
2. угла уклона кровли;
3. шага стропил;
4. дистанции между несущими стенами.

Планирование двускатной кровли

Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию. Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

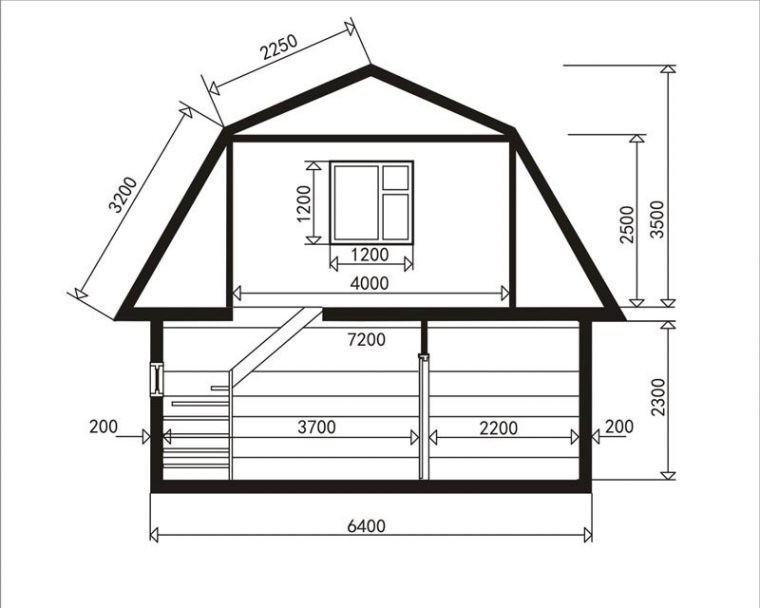

Чертеж стропильной части кровли

Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Монтаж двускатной крыши

Лучше будет, если проект кровли включит в себя и подробный план работ: расположение на стене несущего устройства – мауэрлата, порядок установки стропильной системы, монтаж обрешетки, порядок укладки пирога кровли.

Крепление мауэрлата

Несущие брусья из сосны, лиственницы иди дуба чаще всего имеют стандартную длину – 6 м. Для большинства построек их нужно соединять между собой.

Наиболее надежный способ – с запилом бруса (выборки древесины) и присоединением концов друг к другу внахлест. Половинки крепятся с помощью шайб и болтов М14, М12 и таким же способом соединяются по углам.

К стене крепится несколькими способами или их комбинацией:

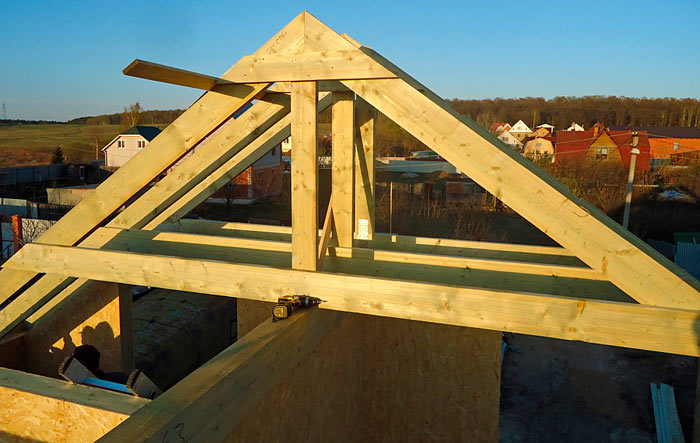

Устройство висячих стропил

Стропильная конструкция такого типа нужна, когда в помещении под крышей не должно быть перегородок. Стропила не имеют поддержки в центре и опираются друг на друга или коньковую балку – висят.

В качестве креплений используются пластины из металла, анкеры, гвозди или прорезные шипы. Основная нагрузка передается на распорки у основания и затяжку, высота расположения которой зависит от величины сдерживаемого усилия.

Балки, горизонтально расположенные между стропилами, осуществляют усиление и стягивание стропильных ног. Возле конька крыши устанавливают дополнительные элементы из прочного бруса – ригели. Они выполняют функцию компенсации растягивающих воздействий.

Равномерно распределить нагрузку на стены и фундамент здания помогает мауэрлат.

Чтобы поддержать длинные затяжки, в конструкцию встраивают элементы, называемые бабками. Они располагаются под самым коньком кровли.

Большие пролеты нуждаются в дополнительных подкосах и стойках, поддерживающих стропила. Конструкции собирают в арки разных форм.

Варианты крепления висячих стропил к мауэрлату

Стропильные ноги крепятся к мауэрлату рядом способов:

1. Врубка стропил в несущий брус по заранее подготовленному шаблону.
2. Если наклон ската больше 35°, можно использовать «двойной зуб». В месте расположения на балке крайнего упора вырезается шип. На самой балке устанавливается 2 упора, а в стропильной ноге делается отверстие.
3. Крепление с помощью хомутов и болтов. На балке делают выемку, в которую ставится срезанная по торцу стропилина.

Независимо от способа, лучше придерживаться следующих рекомендаций:

• глубина, на которую допустимо зарубать стропила, не должна превышать 1/3 ширины;
• для надежного соединения в каждом узле лучше применять 2 способа крепежа;
• не всегда допустимо использовать шаблонные варианты, бывает, что требуется подогнать отдельно каждую ногу.

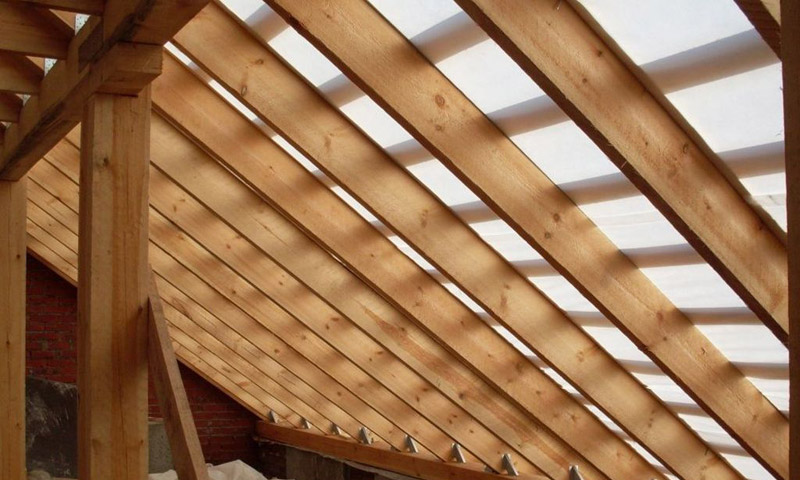

Устройство наслонных стропил

Если в постройке имеются промежуточные опоры и внутренние несущие стены, то для того, чтобы сделать крышу, применяют наслонную стропильную систему. Она отличается от висячей тем, что содержит опорные стойки под коньковым брусом и стропилами (подстропильные элементы).

Конструкции могут быть как симметричными, так и несимметричными. Кроме того, существуют:

• безраспорные системы, в которых распирающее горизонтальные усилия не передается на стены, а стропильная нога работает только на изгиб;
• распорные системы – они содержат распор, передающий нагрузку на стены при прежних напряжениях изгиба и сжатия.

Возможно использование гибридных конструкций, объединяющих наслонные и висячие.

Монтаж обрешетки

Обрешетка бывает разреженной и сплошной, одно- и двухслойной. Выбор зависит от материала кровли.

Для изготовления сплошной обрешетки используют:

• ДВП;
• ДСП;
• ОСП;
• фанеру повышенной влагостойкости.

Разреженную делают из доски или бруса, металла.

Элементы крепятся к стропильным ногам с помощью гвоздей и саморезов. Шаг обрешетки зависит от материала покрытия и толщины доски. Для 20 мм он составляет 30 см, для 30 мм – 120 см.

Какое дерево лучше использовать для установки крыши

При возведении кровли львиная доля затрат приходится на древесину, от выбора которой зависит надежность и долговечность конструкции. Для несущего каркаса чаще других используются древесина хвойных пород (сосна, ель, лиственница). Наряду с легкостью и прочностью она легко поддается обработке и не отличается высокой ценой.

Используемая древесина подразделяется на пять сортов (0–4). В отборном хвойном лесе сучки, пятна, трещины и признаки плесени практически отсутствуют. Каждый из этих пороков отрицательно сказывается на прочности и ресурсе. Для несущей конструкции применяется древесина 1-го сорта. Для стоек и стропильных ног может использоваться второй сорт. При изготовлении элементов, не несущих важные функции допустима древесина 3-го сорта.

Помимо цельного дерева, при возведении деревянных конструкций может использоваться клееный брус. При относительно высокой цене он отличается прочностью и стойкостью к деформации. По прочностным показателям клееный брус 3-го сорта соответствует цельной древесине 1-го сорта.

Материал конструкции

Кровля крыши держится на стропильной системе. В качестве материала для конструкции испокон веков традиционно используют древесину, но может быть металл или железобетон. Первая лидирует благодаря возможности точной обработки, прочностью и оптимальным весом каркаса. Для возведения конструкции выбирают определенные породы древесины:

• Универсальной является сосна. Хвойная порода прочна, смоляниста, что снижает риск гниения. Ствол дерева прямой и легкий. Невысокая стоимость соснового бруса объясняется его широким распространением.
• Лиственница долговечна.
• Ель так же прочна, но больше подвержена влиянию влаги.
• Мощный дуб применим для ответственных элементов, например, мауэрлата. Его легко обрабатывать. Материал дорогой по сравнению с другими породами.
• Осина упруга, но часто встречается с гнилой сердцевиной, что ограничивает область ее применения
• Бук прочен, служит много лет, но с трудом поддается обработке.

Используя древесину в строительстве двускатных крыш с разными скатами, настоятельно рекомендуется применять только хвойные или только лиственные породы для всех элементов каркаса.

Металл, как и железобетон, в основе создания несущей конструкции выигрывает только для крупных строительных объектов, где разноскатные крыши встречаются редко. Один цельный пролет может достигать 2-3 десятков метров. В остальном он намного уступает древесине: дорогой, сложно обрабатывается, пропускает холод, накапливает конденсат.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

• Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
• Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
• Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
• Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Сборка стропильной системы

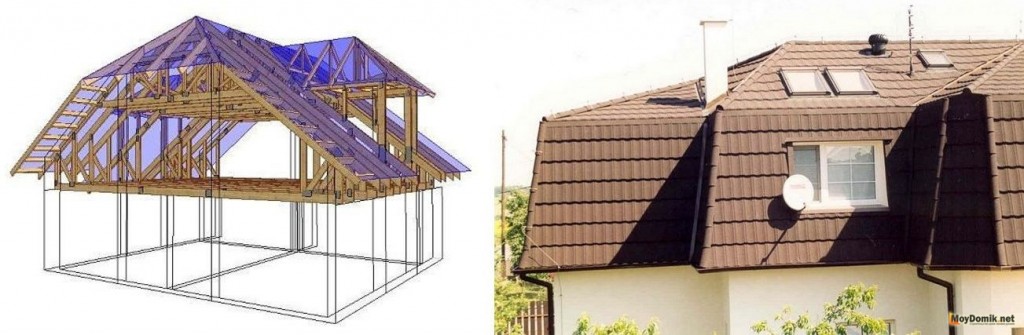

Мансардная вальмовая крыша с висячей стропильной системой

Наслонные стропила применяются, если для них есть опора в виде колонн или внутренних несущих стен. При конструировании системы допускается чередование двух типов стропил. Там, где внутренние стены исполняют роль опор, крепятся наслонные, а в других местах висячие.

Крепление стропил в основном осуществляется путем устройства запилов (седел). Но их глубина не может превышать четвертой части ширины стропильной доски. Для того, чтобы запил был одинаковым на всех ногах, необходимо сделать шаблон. Кроме этого, элементы стропильной системы крепятся с применением металлических уголков, саморезов, гвоздей. Крепление также может производиться скобами, болтами и шпильками.

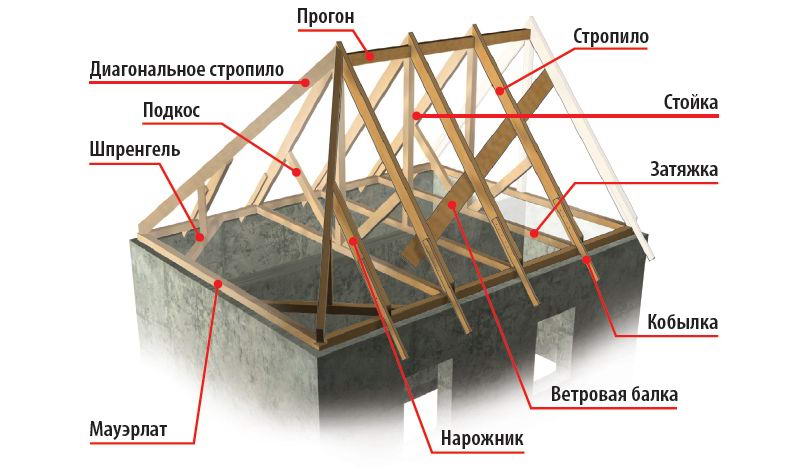

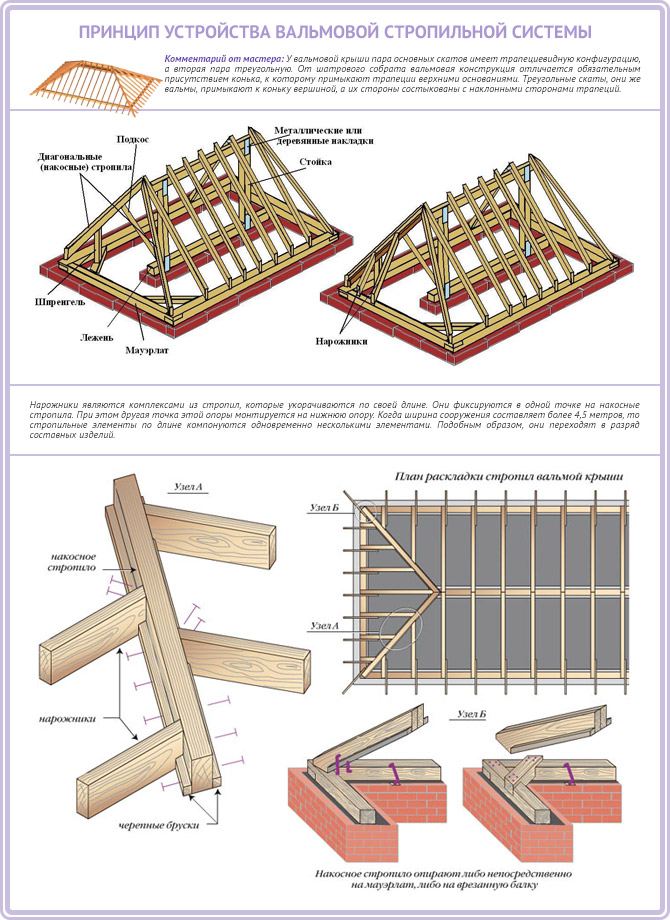

Крепление элементов стропильной системы вальмовой крыши

При монтаже мауэрлата не забудьте проложить слой гидроизоляции по верху стен. Если стены выложены из кирпича, то в последних рядах кладки устанавливаются закладные детали для дальнейшего крепления мауэрлата. Подобные крепления могут быть изготовлены в виде вертикальных шпилек или болтов, устанавливаемых с шагом не больше полутора метров.

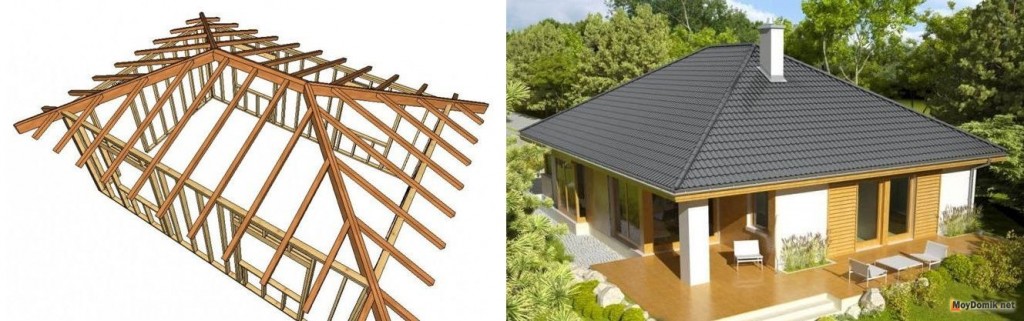

Вальмовые кровли – это сложные конструкции, но это нисколько не снижает их популярности. Несмотря на сложность возведения, они дают возможность устроить дополнительное жилое помещения в чердачном пространстве, а если провести качественное утепление мансарды, то можно эксплуатировать ее и в зимнее время.

Практически все загородные дома, построенные в европейском стиле, украшают вальмовые кровли. Такие сооружения отличаются надежностью и эстетичным видом. Если присмотреться, то по строению они походят на верхние части домов, которые с древних времен возводят в Японии и Китае.

Заключение

Стропильная система полувальмовой крыши, относительно простая в сборке и надежная в эксплуатации, широко используется в частном домостроении в качестве более удачной альтернативы сложным шатровым и четырехскатным конструкциям. Если имеется определенный опыт строительства хотя бы двухскатных каркасов, то вполне реально построить своими руками простейшую датскую или голландскую кровлю.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Кровельное покрытие

– профнастил;

– металлочерепица;

– рубероид;

– битумная черепица;

– ондулин;

– керамическая черепица;

– композитная черепица и т.д.

Все эти покрытия имеют свои преимущества и недостатки, а также различаются по цене.

Последним этапом проводится установка коньковых и торцевых планок, монтаж карнизов. Необходимые элементы, как правило, присутствуют в комплекте кровельного материала, их установка производится в соответствии с технологией для данного покрытия.

По окончании этого двухскатная крыша своими руками готова можно переходить к внутренней облицовке и другим работам по обустройству мансарды или чердака.

При строительстве индивидуального дома одним из важнейших шагов считается установка кровельной системы, поэтому многие задаются вопросом: как сделать двухскатную крышу своими руками?

Несмотря на то, что в последние десятилетия появились кровли иной конфигурации, двухскатная крыша остается самой распространенной конструкцией.

Технология работ по установке, креплению и обшивке кровельной конструкции отработана пошагово до мелочей.

При использовании металлочерепицы, шифера, профлиста, ондулина и других материалов технология и последовательность операций остается такой же, как и прежде.

Прежде чем начать возведение дома, дачи или бани своими руками, нужно обязательно пошагово разработать чертежи всех узлов строения.

Конструкция и форма крыши выбирается в зависимости от размеров здания. При этом в расчет обязательно берется нагрузка, которую будет испытывать двухскатная крыша в процессе эксплуатации.

Чем меньше угол наклона, тем меньше на нее влияют дождь, снег и ветер. В то же время следует помнить, что угол наклона менее 40 градусов ограничивает рациональное использование чердака.

Оборудовать мансарду в таком случае позволит только ломаная форма двухскатной крыши. Когда ширина дома превышает 6 метров, стропила усиливаются прогонами.

На видео показано, где устанавливаются прогоны и стойки.

При обустройстве кровли для бани чаще всего используются двухскатные крыши с уклоном под углом 45 – 50 градусов.

Рассчитывая потребность в материалах, необходимо помнить о том, что масса конструкции из профлиста должна быть минимальной и не создавать дополнительной нагрузки на стены и фундамент.

Прочность бруса, доски и других пиломатериалов определяется не только величиной поперечного сечения, но и фактурой древесины.

Фронтон можно зашить вагонкой, если на чердаке будут храниться только старые журналы и вещи, которые жалко выбросить.

Чтобы определить потребность кровельного материала, нужно определить площадь крыши.

Вычисление площади крыши из профнастила или других материалов считается одним из основных этапов проектирования. Все измерения необходимо производить правильно и с допустимой точностью.

Даже небольшая ошибка может привести к незапланированным затратам на дополнительную покупку материалов.

Когда строительство дома, гаража или бани ведется своими руками, каждая копейка, что называется, на счету.

Когда определяется общая площадь двухскатной крыши, то достаточно посчитать площадь одного ската и умножить на два.

Такими мелочами как отверстия под дымоходную трубу или мансардное окно можно пренебречь.

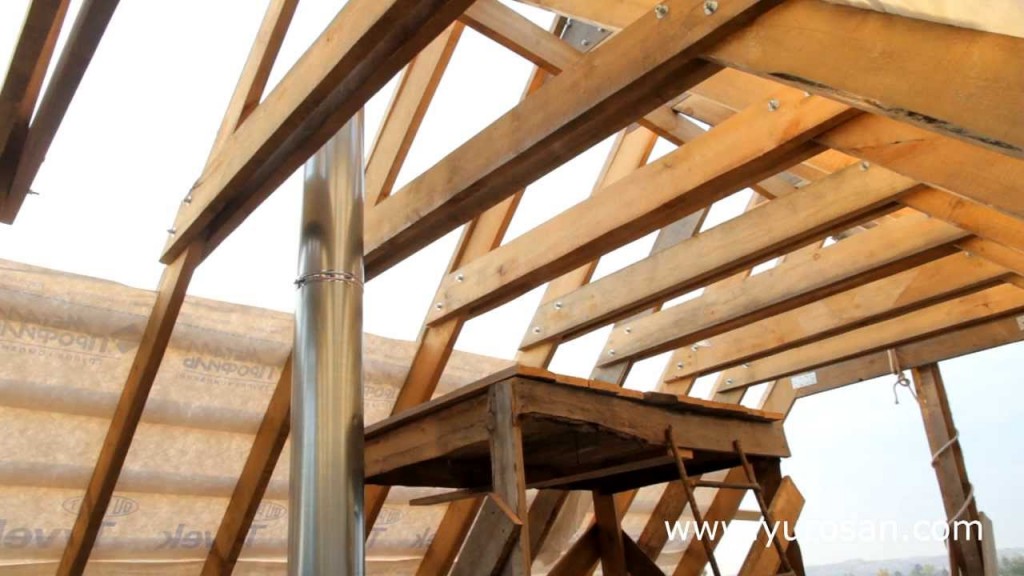

Стропила двухскатной крыши

Конструкция стропильной системы включает в себя следующие элементы:

• Стропильные ноги;
• Ригели;
• Прогоны, включая коньковый;
• Стойки;
• Лежни;
• Распорки;
• Подкосы.

Собранная их этих элементов система позволяет обустраивать кровельный пирог и обеспечивает крыше необходимые прочностные показатели. Установка стропил двухскатной крыши может выполняться как при помощи деревянных элементов, так и при помощи металлических крепежей.

Чтобы знать, как правильно поставить стропила на двухскатную крышу, необходимо провести расчет стропильной системы и создать ее проект. Грамотный расчет позволяет создать конструкцию, которая сможет выдержать все приходящиеся на нее нагрузки. Впрочем, на этапе расчетов нужно отталкиваться от реальной величины предполагаемых нагрузок – увеличение запаса прочности крыши требует увеличенных затрат на ее обустройство.

Высокая прочность кровли в немалой степени обусловлена треугольной формой конструкции, оптимально подходящей для обустройства двухскатной крыши. Для изготовления стропил могут использоваться брусы сечением от 40х150 мм до 100х250 мм.

Для конкретных расчетов нужно знать следующие параметры:

• Расстояние между стропилами (зависит от вида кровельного пирога);
• Длина стропил;
• Предполагаемые нагрузки на конструкцию.

По конструкции

Для начала разберёмся, какие бывают крыши по своей конструкции и какой у них может быть дизайн, а тогда уже будем углубляться в дебри разнообразных кровельных материалов.

Односкатная

Самый простой вариант — это односкатная крыша. Она почти всегда предусматривает компактную, двухэтажную постройку (на одноэтажных зданиях один скат выглядит убого), которая будет удачно смотреться в качестве загородного дома.

Ну не сделаешь такие домики с бюджетных материалов, а если и сделаешь, то выглядеть это будет как обыкновенный сарай.

Двускатная (щипцовая)

Самая распространённая для одноэтажных построек кровля — это, конечно, щипцовая или двухскатная. В советское время такими было застроено больше 50% частного сектора, да и сегодня этот проект в фаворе не только среди дачного, но и коттеджного строительства.

Неужели данные проекты смотрятся скучно и однообразно?

Четырёхскатная (вальмовая)

Отличительной чертой вальмовой крыши есть отсутствие на ней фронтонов, которые тут заменены ещё двумя треугольными скатами. При таких раскладах стропильная система выглядит следующим образом:

Это, конечно, “ворует” у чердака полезную площадь, но позволяет разнести снеговую нагрузку на весь периметр дома, а не только на две несущих стены. Именно этой особенностью пользуются жители тех регионов, где дуют сильные ветры или проходят обильные снегопады.

А вот так четырёхскатная крыша выглядит сегодня:

Немного напоминает домики из горных деревушек, не правда ли?

Полувальмовая

Но если откровенно, у нас климат более щадящий, а потому четырёхскатную крышу в чистом виде строят нечасто, обычно заказывают две её более распространённые вариации, это:

Как вы могли заметить, у первой, от классической вальмовой сохранился только небольшой верхний треугольник ската, у второй, наоборот, это место занимает часть фронтона. И в том и другом случае данный приём значительно расширяет простор для фантазии архитектора.

Посмотрите на эти шедевры современного дизайна, ведь, правда, замечательное воплощение идеи?

Мансардная

Однако у всех выше перечисленных систем есть один существенный недостаток – неэкономное использование чердачного пространства, в этом плане изобретение Пьера Леско выглядит намного удачнее.

Два пологих ската вверху и два крутых в нижней части крыши. При таком положении дел появляется возможность организовать полноценный мансардный этаж, откуда собственно и само название системы.

Да, возможно, в плане красоты проекты с мансардой и уступают аналогичным строениям с полувальковой крышей, но за дополнительную жилплощадь всегда нужно чем-то платить.

Кстати, если в самой нижней части, снова изменить угол ската на пологий, то это уже будет ломаная крыша.

Шатровая

Одна из разновидностей четырёхскатной кровли, только в отличие от классического варианта все скаты тут имеют треугольную форму так как начинаются с одной точки.

К преимуществам шатровой системы можно отнести возможность постройки здания по периметру любого многоугольника или даже круга.

Но даже если стены стандартные, удаётся получить очень даже интересные результаты.

Многощипцовая

Наконец-то добрались. На сегодняшний день многощипцовая крыша самый привлекательный вариант как для садового домика, так и для роскошного особняка.

По своей сути она является результатом комбинирования всех выше рассмотренных (или только некоторых из них) кровельных систем. Прекрасно подходит как для прямоугольного дома, так и для любого более сложного периметра.

Главный недостаток – это стоимость проекта. Поскольку он по умолчанию нешаблонный, то создавать его приходится под каждый конкретный случай отдельно, оттуда и цена.

Зато в результате можно получить настоящие жемчужины строительного искусства:
