Как правильно укладывать ондулин на крышу своими руками

Сравнительная характеристика Ондувиллы и шифера

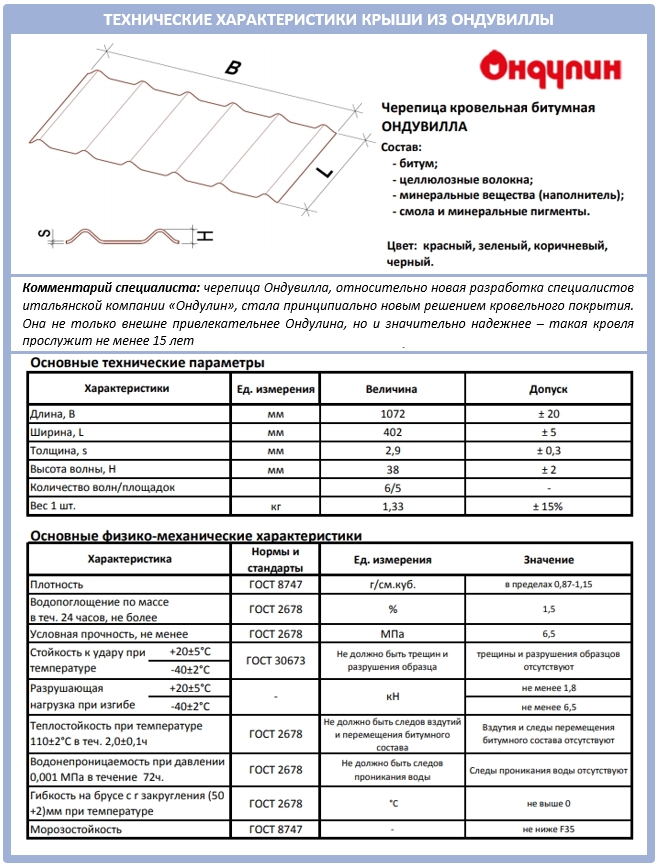

Компонентный состав

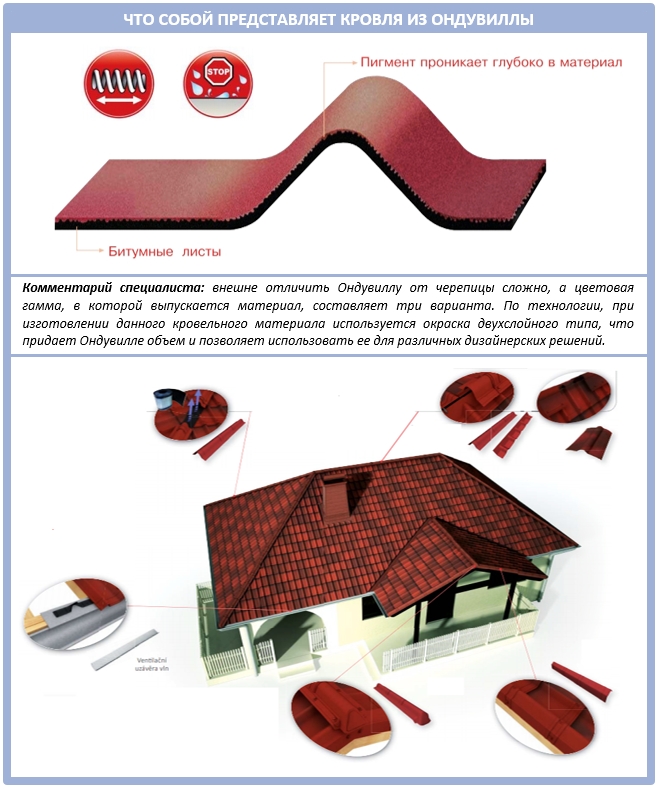

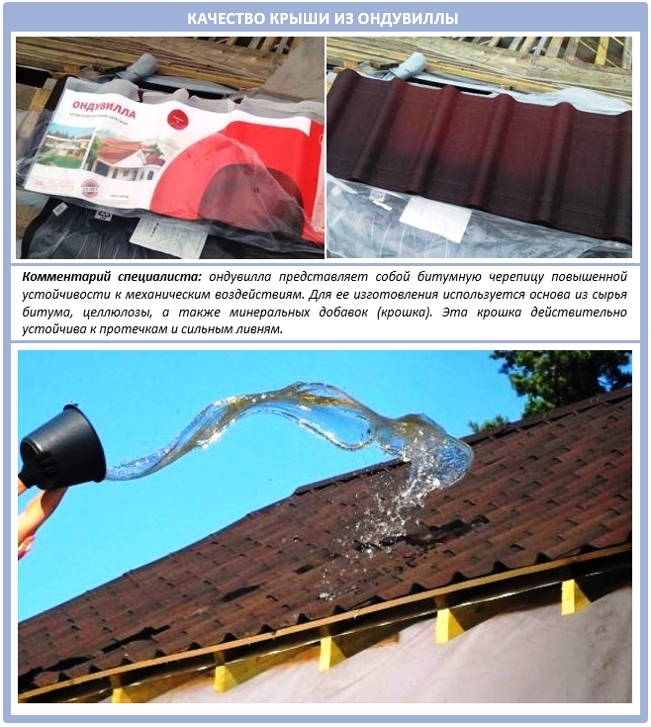

Ондувилла – сертифицированное кровельное покрытие, которое производится из целлюлозных волокон, пропитанных битумным составом. Шифер – материал на базе асбестоцемента, в некоторых странах признанного опасным для человеческого организма.

Формат, вес, простота монтажа

За счет большого размера и значительного веса листы шифера тяжело поднимать на крышу и монтировать своими силами. Ондувилла и ее небольшой вес позволяют не только самостоятельно смонтировать кровлю, но и перевезти материал собственным авто.

Долговечность

И шифер, и Ондувилла – покрытия достаточно долговечные. Некоторые крыши, покрытые шифером, служат по 25 и более лет, но, как правило, на определенном этапе эксплуатации возникают протечки. Гарантия на влагонепроницаемость кровли из Ондувиллы составляет 25 лет, срок ее службы – до 50 лет, в зависимости от климатического пояса.

Эстетичность

Ондувилла – это имитация керамической черепицы в приятной коричнево-терракотовой гамме. Шифер выпускается нейтрального, немного унылого светло-серого тона, но его можно окрасить в любой оттенок, используя краску для внешних работ.

Хрупкость

Ондувилла – покрытие гибкое, им можно обустраивать крыши сложной геометрии, делать перегибы. В отличие от Ондувиллы, шифер – материал жесткий и хрупкий, подходящий только для укладки на ровных скатах. Пожаробезопасность

И шифер, и Ондувилла относятся к классу горючих кровельных покрытий.

Цена

По цене Ондувилла дороже асбестового шифера, но если прибавить к стоимости шифера затраты по монтажу и окраске, то цена кровли на выходе будет одинаковой.

Правила монтажа

Инструкция по монтажу Ондувиллы предполагает предварительную установку обрешетки. Работы по ее установке следует выполнять так:

• Обрешетку монтируют вдоль ног стропильной системы. Это обеспечивает правильное распределение воздушного потока и эффективную вентиляцию конструкции.

  ​Внимание! Правильная вентиляция при монтаже Ондувиллы предотвращает скопление пыли и влаги, а также конденсата на внутренней стороне кровли, что обеспечивает невозможность развития грибка и плесени.

• Перед установкой листов Ондувиллы следует тщательно проверить правильную геометрию скатов, а именно их прямоугольные параметры. Даже минимальные отклонения требуют натягивания шнура, который будет своеобразным уровнем для ориентирования при установке;

  ​Важно! Оптимальной температурой для проведения работ по монтажу является диапазон от -5 до +30 градусов.

• Укладку начинают с кровельного участка, который не подвержен ветровым нагрузкам. После того как произведен монтаж первой полосы, вторую следует выполнять с половины листа, это поможет в условиях углового участка получить трехслойную структуру, которая будет надежно защищать слабое место от протекания;
• Тщательно следует отнестись к монтажу кровельных ребер. Для этого применяют торцевые и коньковые элементы Ондувиллы.

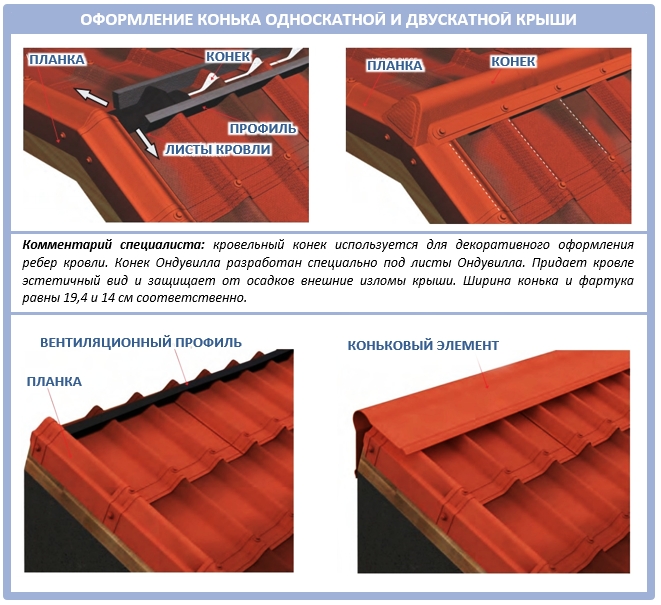

• Ребра кровли на начальном этапе герметизируются при помощи специальной ленты, на которую производится установка элементов конька внахлест по 8 см, после этого концы ребер оборудуются торцевыми элементами. Внимание! Крепления выполняются при помощи специальных оригинальных гвоздей, от производителя Ондувиллы. Их вбивают строго перпендикулярно, на равном расстоянии между друг другом, и в определенной последовательности. Саморезы для Ондувиллы не используются, так как они повреждают структуру материала и не могут обеспечить такой герметичности, как специализированные крепежные элементы.

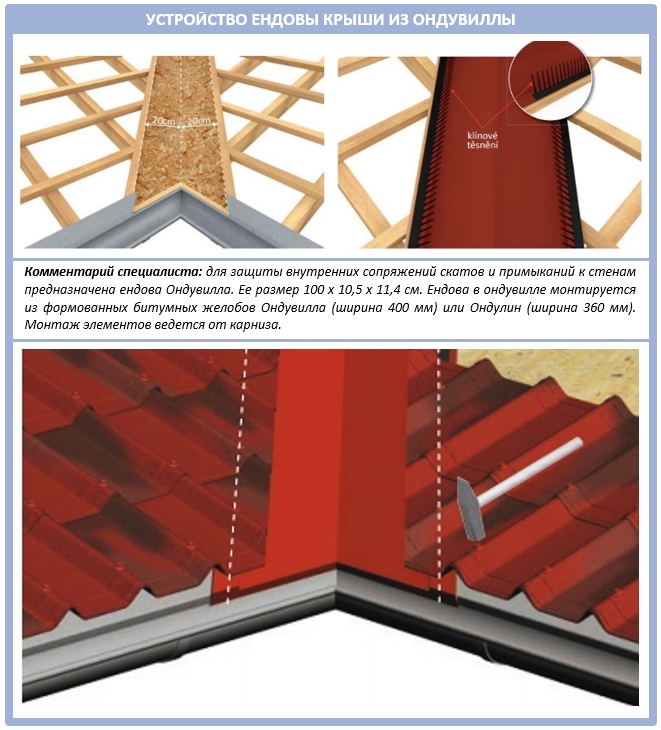

• Для обустройства кровли из данного материала, следует использовать ендовы, полная длина которых составляет 1 метр, а полезная длина при установке внахлест равняется 85 см. Для ендовы монтируется обрешетка специального типа, с подкладкой из гидроизоляции.
• Щипцы при монтаже Ондувиллы выбираются с полезной длиной 96 см, а нахлест при этом равняется 8 см.

Работы при этом начинают от карниза, двигаясь к коньку, ориентируясь на поперечные выступы. Для установки элементов в участках примыкания к вертикальным конструкциям, применяют кровельный фартук и гидроизоляционную ленту. Когда выполняется монтаж конька, то на скаты устанавливается покрывающий фартук. Элементы устанавливаются внахлест, покрывая предыдущий на 40 см.

Для правильного функционирования вентиляции в верхней части смонтированных участков конька оставляется небольшой зазор (2 см), а верхняя часть оформляется с перекрытием в 8 см. Конек крепится к каждой волне материала, который расположен на обрешетке.

Ондувилла сразу же после монтажа имеет более темный цвет, чем тот, который будет через полгода эксплуатации. Но это никоим образом не отразится на качественных характеристиках материала, которые будут длительный период надежно защищать дом. Ондувилла – современное решение для кровли, которое может составить достойную конкуренцию любому материалу для кровли.

Расчет кровли

Инструкция по монтажу ондулина не содержит методов расчета, но указывает на особенности укладки. Листы необходимо размещать не встык, а с напуском. Нахлест ондулина составляет 2 волны. Сверху и снизу при укладке рядом нахлест делают не менее 14 см. Кроме того, нижний ряд листов по краю крыши выпускают наружу еще на 7 см.

При расчетах объема приходится учитывать, что полезная площадь листа будет меньше его физической площади. В результате при длине в 2 м и ширине 0,95 м истинная площадь каждого элемента настила составит не 1,9 м², а всего 1, 6 м².

Чем угол наклона меньше, тем больше приходится делать нахлест. В результате получается:

• при уклоне до 10 градусов лист перекрывает 1,29 м² кровли;
• от 10 до 15 градусов – 1,54 м²;
• более 15 градусов – 1,56 м².

Общую площадь крыши дома делят на полезную площадь листа и увеличивают результат на 5–10%, чтобы компенсировать возможный бой или обрезку материала. Затем число округляют.

Валера Голос строительного гуру Задать вопрос При сложном устройстве крыши – многощипцовая, со скатами разной величины – расчеты сложнее. Придется вычислять площадь каждого ската отдельно, делать его схему и прикидывать, как разместить листы, чтобы снизить расход.

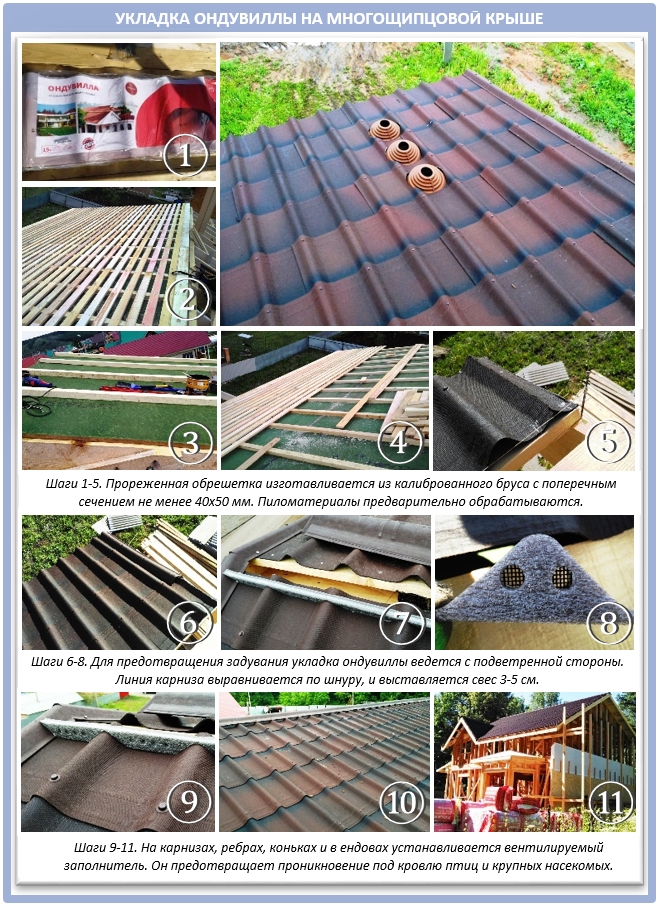

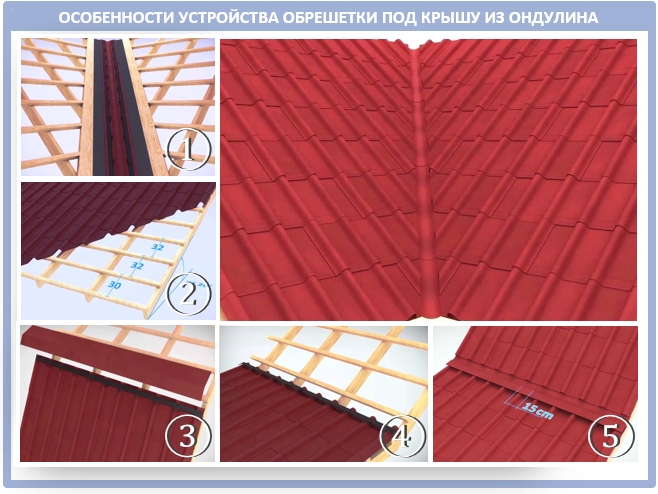

Правильный монтаж обрешётки под ондулин

Шаг обрешетки под ондулин и размер брусков или обрезной доски для устройства кровли из битумного шифера зависит от уклона крыши. Чем ближе положение ската к горизонтальному, тем более жёстким должно быть основание под настилаемое покрытие.

• Угол наклона крыши:

Выполняется сплошное основание из обрезной доски размером 30×100 (120) мм, фанеры, плит OSB (ОСП) или ДСП, к которым производят крепление листов ондулина гвоздями.

• Угол наклона крыши:

Сечение обрешётки для крыши из ондулина 30×100 (120) мм, 40×60 мм или 50×50 мм, шаг установки – 450 мм.

• Угол наклона крыши:

Обрешётку для ондулина устраивают из брусков сечением 40×60 мм, 50×50 мм или доски 30×100 (120) мм с шагом 610 мм.

Доска обрешетка крепится к стропильной ноге обычными металическими гвоздями.

Перечень правил для монтажа ондулиновой кровли

1. Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия. Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
2. Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
3. Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками. Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: «Размер листа ондулина — технические характеристики») предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.

   Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

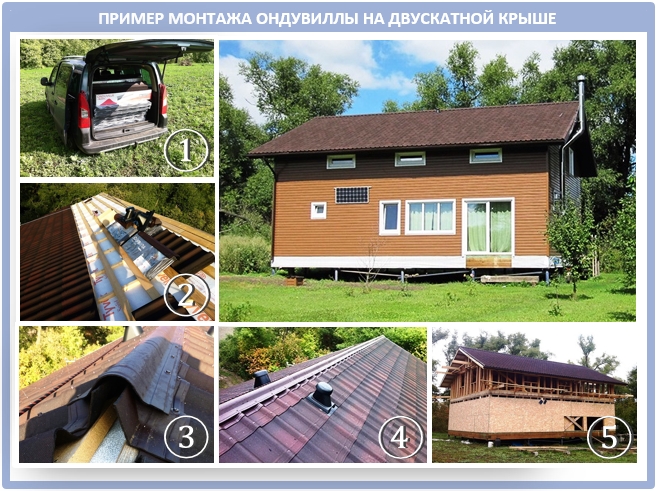

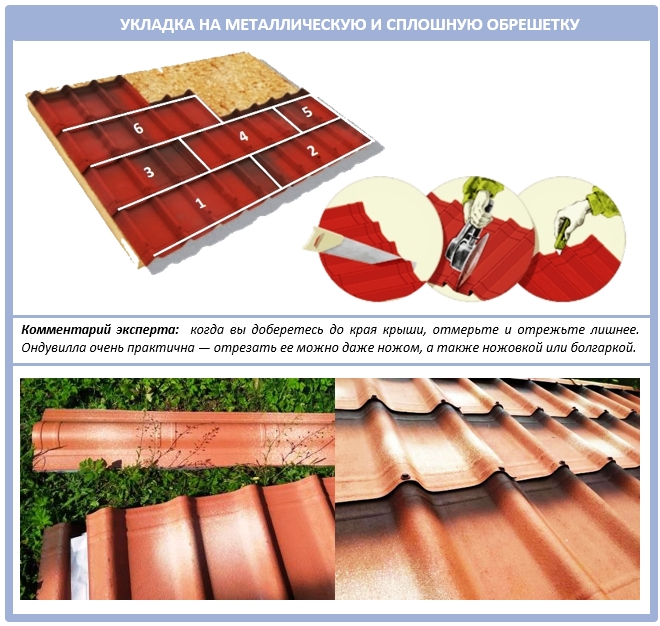

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

Первые листы ОНДУВИЛЛА укладываются со свесом 35 мм от края обрешетки.

Для достижения 3D эффекта ОНДУВИЛЛА должна монтироваться темными полосами вверх.

Рекомендации:

Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Перед монтажом необходимо про вести вертикальную линию и ориентироваться на нее при укладке.

Листы монтируются только при плюсовой температуре. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Водосточная система

Водосточная система крыши позволяет уменьшить негативное влияние влаги на нижние элементы кровли, сохранить красивый вид фасада здания, а также способствует отведению воды от основания. Для начинающих мастеров, основной сложностью на данном этапе работ является установка кронштейнов желобов.

В случае, если монтаж кровельного материала не был произведен, то крепеж фиксирует на нижних рядах обрешетки. Этот вариант наиболее оптимален, поскольку при необходимости ножка кронштейна может быть согнута для достижения правильного угла наклона желоба.

Если же кровельное покрытие уже было смонтировано, то можно попробовать установить крепежные изделия на боковую поверхность стропила или использовать лобовую доску. В первом варианте, применяются кронштейны на ножке, загнутой на 90° для более удобного крепления. Во втором – по периметру крыши на краю карниза устанавливается доска, на которую крепится профиль с крюками. При этом во избежание переливания воды в желобе, крюки должны быть закреплены так, чтобы кровля перекрывала водосток на половину или треть его ширины.

Также следует отметить, что последний способ возможен только в случае, если стропильные ноги имеют достаточно большой размер в сечении, например, 120×50 или 150×50 мм.

Дополнительные элементы для укладки ондулина

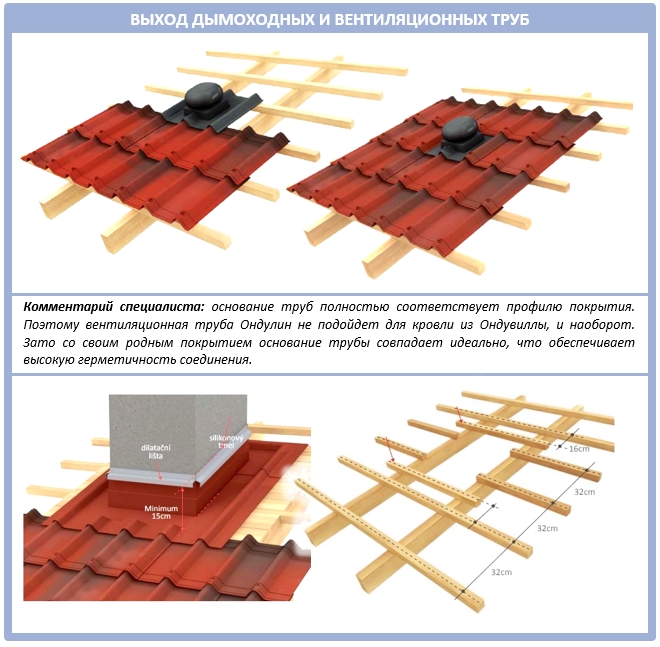

Выпускается ряд элементов, необходимых для укладки ондулина на крыши различного профиля и обеспечения вывода печных и вентиляционных труб:

• Конёк — закрывает внешние перегибы крыши.
• Ендова — закрывает внутренние перегибы крыши или примыкание крыши к стене.
• Щипец — используется для закрытия углов фронтонов крыши.
• Ондуфлеш — лента для герметизации стыков кровли с другими элементами, например с печными трубами, мансардными окнами.

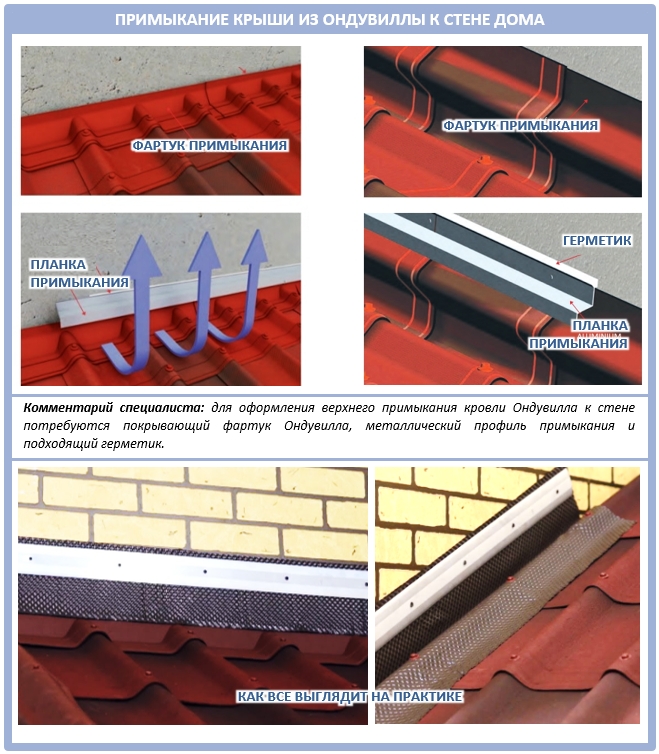

• Покрывающий фартук — может применяться на части стыков кровли с другими элементами, где крыша уходит вниз.
• Гвозди с закрывающимися или монолитными пластиковыми шляпками.
• Вентиляционная труба на основании, повторяющем рёбра ондулина.
• Заполнитель карниза — мягкий волнообразный профиль для заполнения пространства между торцом ондулина и основой крыши.

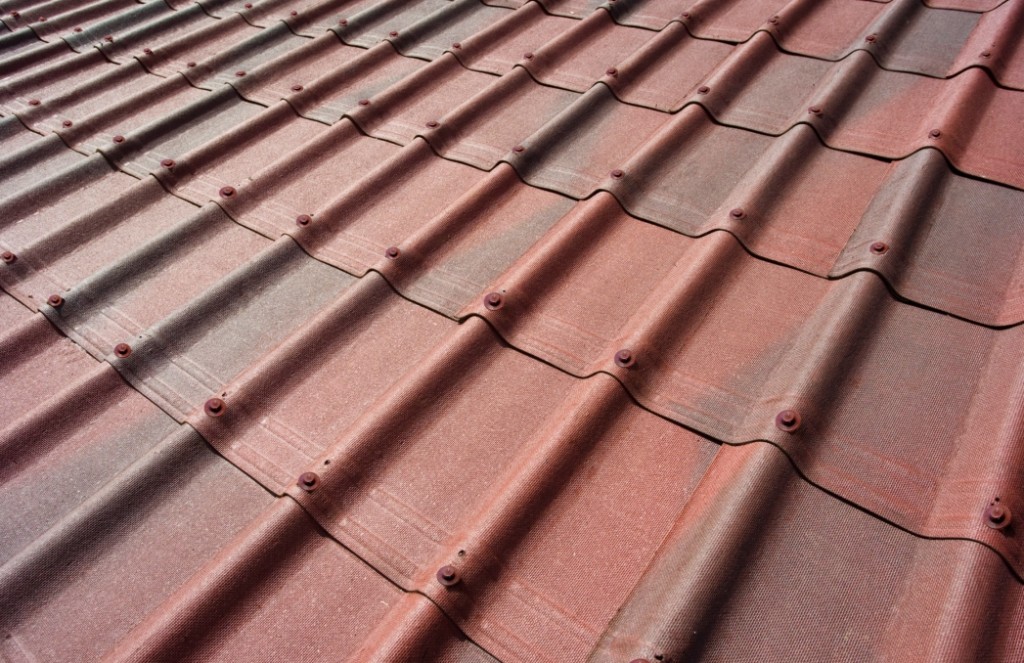

Ондувилла — красивая кровля под черепицу

Вальмовая крыша из Ондувиллы Фиорентино приятного терракотового оттенка мягко сочетается со светло-персиковым фасадом дома и создает атмосферу гостеприимного уюта. Своим солнечным настроением дом напоминает виллу где-то на побережье Средиземного моря.

Кровля из Ондувиллы охристо-коричневого цвета выгодно подчеркивает классическую архитектуру частного дома, перекликаясь по оттенку с фасадной отделкой из декоративного камня.

Контрастная гамма, созданная на сочетании белоснежных стен с красной крышей из Ондувиллы Неаполитано, — прекрасное решение для дизайна загородного дома в итальянском стиле.

Колоритный дом из грубого камня в стиле кантри органично вписывается в окружающую природную среду и ассоциируется с подберезовиком, выросшим на лесной опушке. Немалую роль в создании этого необычного антуража играет двухскатная крыша из Ондувиллы под керамическую черепицу оранжевого оттенка.

Благородным штрихом архитектурному проекту современной усадьбы на морском побережье стала двухскатная крыша из пестрой Ондувиллы коричневого тона. Кровельное покрытие идеально имитирует черепицу и гармонирует с деревянными ограждениями балконов и террасной доской в зоне бассейна.

Двухскатная кровля из Ондувиллы под натуральную черепицу стала эффектным элементом архитектуры современного коттеджа в стиле хай-тек. Несмотря на лаконичность форм и обилие стекла, дом кажется очень уютным благодаря деревянным фасадам и Ондувилле оранжевого цвета.

Частный коттедж в лесу впечатляет оригинальностью архитектурного замысла, в котором важная роль отводится конфигурации крыши. В качестве покрытия здесь использована Ондувилла коричневого тона, которая акцентирует необычность архитектурных форм и объемов.

Самые распространенные ошибки при монтаже крыши из металлочерепицы

Несмотря на прочность рассматриваемого кровельного материала, не стоит проводить монтажные работы в грубой обуви – можно запросто повредить верхнее покрытие листов металлочерепицы.

Следует помнить о легком весе материала – они отлично сдувается/загибаются ветром. Причем, это касается и тех случаев, когда листы металлочерепицы просто лежат на земле. Поэтому не стоит проводить монтажные работы в ветреную погоду.

Нельзя наступать на гребень волны, да и вообще ходить по листам металлочерепицы полной стопой – лучше это сделать на носочках, чтобы избежать проламывания кровельного покрытия.

Края листов рассматриваемого кровельного материала очень острые – при работе обязательно пользуйтесь перчатками, потому что травмироваться очень легко.
