Конструкция и узлы устройства кровли из металлочерепицы

Покрытие крыши металлочерепицей

Поднятие на крышу

Для более удобного подъема листов черепицы на крышу обустраивают специальные лаги. В некоторых случаях, поверхность крыши имеет большие размеры, а на земле нет места для хранения металлочерепицы, или есть еще какая-нибудь причина, по которой подавать листы черепицы с земли очень неудобно, с этой целью на крыше устанавливают специальные стеллажи. Они служат для временного хранения строительного материала. Для того, чтобы покрытие листов не повредилось, их укладывают на рейки, при этом отделяя друг от друга. Защитную пленку с черепицы необходимо удалить сразу после ее укладки.

Чтобы металлочерепица не повредилась, ходите по ней очень осторожно. Если вам приходится передвигаться вдоль покрытия, ступайте строго в промежуток между волнами.

Если вам нужно будет пройти поперек, то шагайте строго по складке. В любых случаях, производите монтаж только в мягкой обуви, чтобы не повредить листы.

Во время дождя в местах наложения друг на друга листов вода может просачиваться, и подняться выше сточного уровня. Так называют капиллярный эффект – это когда влага начинает выдавливаться между плотно прижатыми листами металлочерепицы.

Чтобы избежать данного эффекта, на листах металлочерепицы есть специальные канавки, за счет которых вся вода не просачивается под лист, а спокойно стекает. Есть разные типы металлочерепицы, где канавка идет с двух сторон листа, но обычно она идет только с правой стороны. Во время установки покрытия необходимо следить, чтобы капиллярная канавка предыдущего листа черепицы была перекрыта последующим.

Порядок укладки металлочерепицы

Начинать установку покрытия нужно с укладки первого листа черепицы, класть последующие можно в любые стороны. Выбирайте направление как вам удобнее.  Но, в любом случае, начинайте с той стороны, где будут отсутствовать срезы и скосы, а также не будет требоваться обрезка листов. Укладка необходимо продолжать по направлению к последующему скату – либо к косому коньку.

Если установка листов идет справа налево, то следующие листы металлочерепицы должны ложиться на крайнюю волну предыдущих. Капиллярный паз при таком расположении закрывается слева.

Если кровельный строительный материал устанавливается слева направо, для покрытия капиллярного паза край следующего листа необходимо поместить под волну уложенного ранее листа. Устанавливать металлочерепицу данным образом гораздо легче, чем предыдущим вариантом, потому что один лист закрепляется другим, и это полностью исключает его неожиданный сдвиг. Но при таком варианте есть риск повреждения полимерного покрытия черепицы.

Важный момент, при укладке все листы необходимо выровнять параллельно по линии карниза в строго горизонтальном направлении.

Рассмотрим несколько способов покрытия крыши металлочерепицей.

Монтаж крыши дома из металлочерепицы в один ряд

Крепление саморезами

При укладке металлочерепицы справа налево листы подлежат выравниванию по торцу и карнизу, после чего крепяться по центру на время саморезом.

Следующие листы накладывают с захватом одной волны сверху и выравнивают по положению первого листа, и только после этого скрепляют друг с другом.

Данным образом можно выложить не больше четырех листов, соединяя их все вместе по очереди.

Многорядная установка металлочерепицы

Данный способ установки подразумевает укладку всех листов следующим образом: уложенный справа налево первый лист черепицы, выравнивают по торцу и карнизу. С наложением над первым крепится саморезом второй лист. После этого они ровняются и крепятся между собой с помощью саморезов для металлочерепицы. Третий лист, как правило, устанавливают с левой стороны от первого, также крепят их друг с другом. Аналогично первому и второму листу, над третьим устанавливают последующий лист. Готовый блок нужно выравнивать по торцу и карнизу, и только после этого окончательно закрепить их на обрешетке.

Металлочерепица на скатах

Перед установкой металлочерепицы на треугольном скате, сделайте разметку по его центру и проведите через него осевую линию. По листу черепицы проведите такую же линию, после их совмещения прикрепите лист у конька при помощи самореза. Установка последующих листов происходит в обе стороны от первого.

Когда черепица устанавливается на косых хребтах и на треугольных скатах, все листы обрезают. Выполняют обрезку прямо на крыше. Разметку металлочерепицы можно осуществить на специальном приспособлении – «чертке». Выполняется это следующим образом: беруться две параллельные доски, другие две укладываются на них перпендикулярно и скрепляются. Ширина досок не менее 100мм. При этом расстояние от левой доски до правой ровняется 1100мм.

Обрезка металлочерепицы

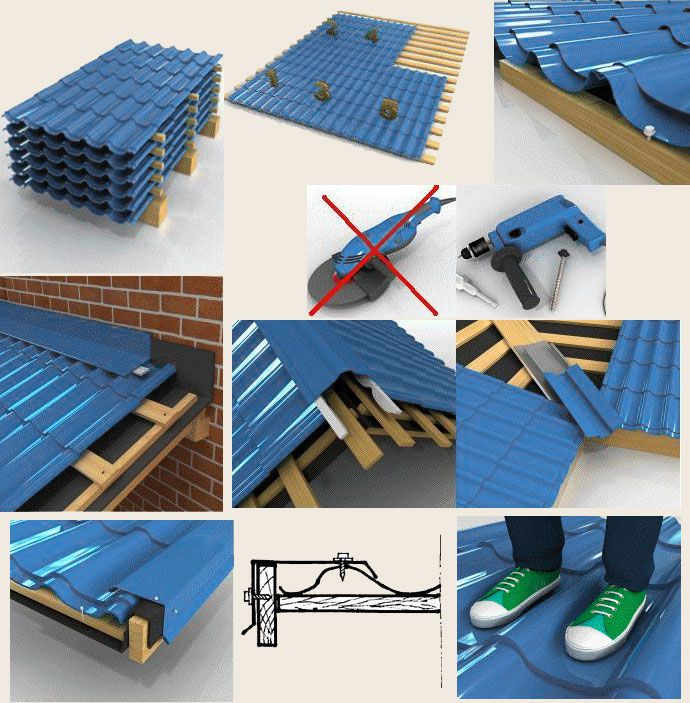

Основные моменты при укладке металлочерепицы

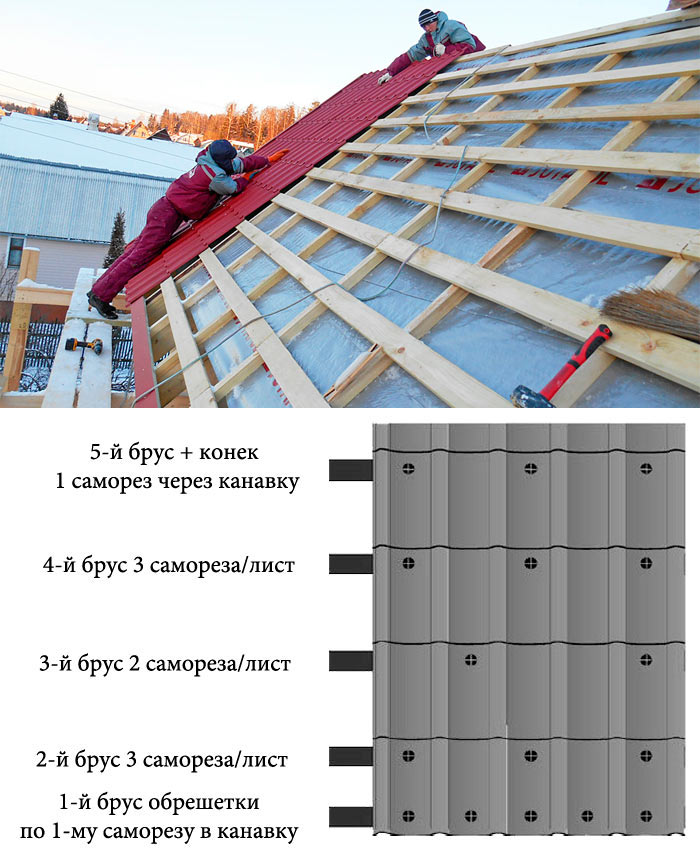

•  Крепление листов металлочерепицы происходит в местах ее соединения с обрешеткой
• Нижние листы устанавливаются к начальной обрешетке через волну над ступенькой
• Листы металлоцерепицы последующих рядов скрепляются на меньшем расстоянии к ступеньке
• От торцевой доски листы металлочерепицы скрепляются в каждую волну
• Листы металлочерепицы необходимо притягивать к обрешетке
• В местах вертикального нахлеста металлочерепицу привинчивают при помощи саморезов в спад волны

Разобравшись детально, как правильно покрывать крышу дома металлочерепицей, необходимо с вниманием отнестись к некоторым деталям обработки листов. Например:

• При резке металлочерепицы запрещено использовать болгарки – можно прожечь защитное покрытие, и это приведет к дальнейшей коррозии материала, тут и гидроизоляция не поможет.
• Разрезайте металлочерепицу при помощи  вырубных электроножниц, ножовкой по металлу либо электролобзиком со специальным полотном по металлу. Различные повреждения полимерного защитного покрытия обработайте краской.

1-й сборочный этап

Карнизная и лобовая доска

Эти конструкционные элементы служат для придания жесткости нижнему краю стропильной системы. Допускается установка как одной, так и обеих разновидностей досок:

• карнизной – укладывается в пазы, выбранные в стропилах со стороны скатной плоскости. Их глубина должна обеспечивать посадку доски заподлицо с поверхностью стропильных ног;
• лобовой – крепится к торцам стропил.

Если проектом по установке металлочерепицы предусмотрена комплектация длинными крюками для навески желобов, то их следует закрепить уже на этом этапе. Пазы для их посадки выбираются в карнизных досках, а сами крюки, как и доски, фиксируются оцинкованными гвоздями либо саморезами по дереву.

Важно! Крюки с короткими ножками устанавливаются на лобовой доске уже после завершения сборки кровельного покрытия.

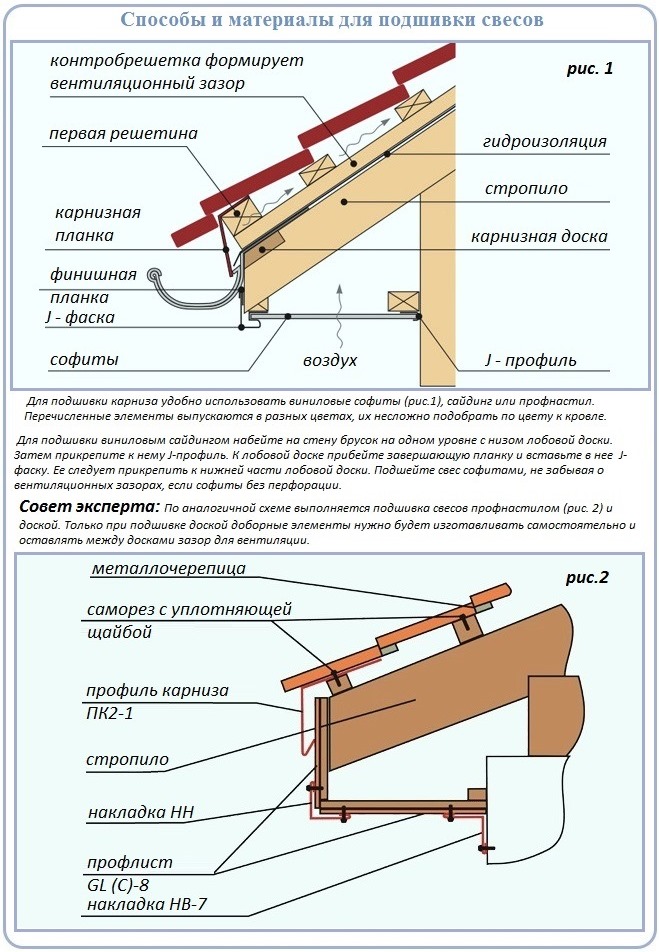

Подшива свеса (карниза)

Она может сочетаться по стилистике и фактуре как с кровельным настилом, так и с отделкой стен или водостоками. Для подшивы карниза применяют самый разнообразный материал, например, металлопрофиль, пластиковый сайдинг, вагонку, доску и т.д.

Если свес не слишком широкий, то каркасом для его облицовки служат две направляющие – нижний торец лобовой доски и брусок, набитый на стену в одном уровне с торцом. Если же свес имеет значительную ширину, то может потребоваться установка дополнительных элементов между двумя направляющими. Фиксация частей каркаса должна осуществляться строго горизонтально, что контролируется поперек и вдоль плоскости карниза.

Снизу свес может оборудоваться подсветкой. Обычно для неё используют врезные светильники, рассчитанные на уличную эксплуатацию. Особенности монтажа освещения следует продумать заранее, в частности, вывести электропроводку под карниз в соответствующих местах.

Важно! Подшивной материал не должен препятствовать свободной циркуляции воздуха для проветривания стропильной конструкции и чердака. Поэтому обязательным условием являются врезка в облицовку карниза декоративных вентрешеток, использование специальных перфорированных элементов либо преднамеренное создание щелей между ламелями подшивы. Суммарная площадь вентиляционных отверстий должна составлять не менее 0,01 от площади кровли.

Этап Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Расчет

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементы

Комплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

• планки из стали длиной в 2 м;
• стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30?, хотя при желании можно выполнить подгонку под 11-70?.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11?.

Расчет металлочерепицы на крышу

Проиллюстрируем пример расчета металлочерепицы на двускатную кровлю с размерами ската 8 на 5.

Расчет количества листов металлочерепицы, необходимых для того чтобы покрыть скат прямоугольной формы рассчитывается следующим образом – длина ската по коньку деленная на ширину листа.

Например, длина ската 8 м.п. Тогда для работы понадобится 7,27 листов. Округляем до целого – 8 листов. На два ската – 15 листов. Поскольку один лист делится пополам и используется на втором скате.

Нюанс. При этом начинать работу нужно будет с половинки листа.

Для удобства расчета более сложных конфигураций скатов вы можете воспользоваться конструктором (калькулятором).

Можно сделать чертежи скатов крыши и нарисовать схему укладки металлочерепицы, т.е. расположение листов.

Нюанс. Чем сложнее конфигурация ската, тем больше будет отхода материала.

Длина одного листа металлочерепицы определяется высотой ската плюс карнизный свес (около 5 см). Следует учесть, чем больше длина листа, тем меньше материала уйдет на перехлест. Но, с длинным листом работать сложно, и транспортировка металлических полотен большого размера дело затратное. Поэтому, лист длинной более 6 м.п, советуют разбивать на части. Чтобы сделать это правильно, нужно скорректировать полученную длину на величину перехлеста. Перехлест должен составлять не менее 0,15 м. для скатов с углом наклона более 25° и 0,2 м меньших углов. Для нашего примера. 5 м.п. делим пополам – нам понадобится 1 лист длиной 2,5 м.п, а второй 2,65.

При этом, технология изготовления металлочерепицы такова, что есть невыполнимые размеры. У каждого производителя они свои и зависят от применяемого оборудования.

Тогда на всю кровлю нужно купить 15 листов по 2,5 м. и 15 листов по 2,65 м.

Расчет количества доборных элементов для металлочерепицы.

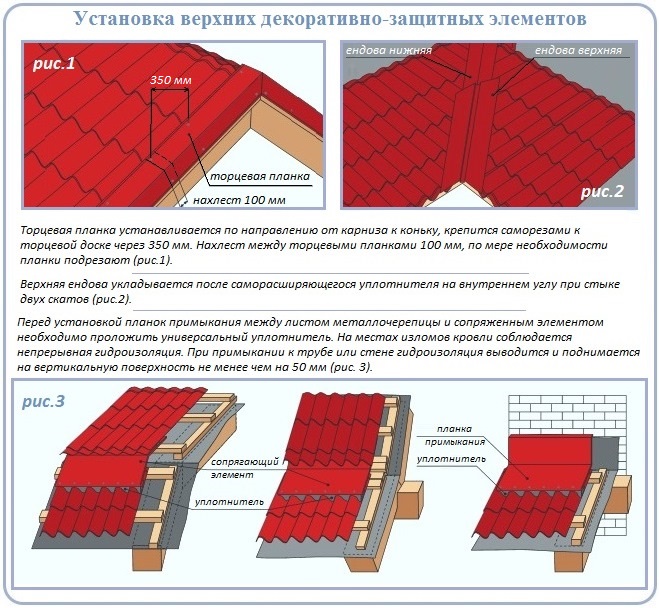

К комплектующим относятся – планка конька, торцевая и карнизная планки, снегозадержатель, внутренняя и наружная ендовы.

Рассчитать доборные элементы просто – общая длина поверхности, которую нужно закрыть, делится на 1,9 м.п. – (2 м.п. стандартная длина планки, минус нахлест в 0,1 м). Для нижней ендовы деленная на 1,7. Нахлест составляет 0,3 м.

Для нашей двускатной кровли нужно 5 планок конька (длина ската по коньку 8 м.п.); 9 планок карнизных ((8+8)/1,9); 11 торцевых. Ендова ввиду конструкции крыши нам не нужна.

Специальные планки. Это сделанные на заказ, по вашему размеру доборные элементы.

Саморезы. Их расход составляет 7-8 шт. на металлочерепицы и 3 шт. на 1 м.п. доборного элемента. Саморезы должны быть с буром, это упростит монтаж, и желательно окрашены в цвет листа. Это придаст покрытию более завершенный вид.

Нам понадобится 768 шт. на листы и 3х(5+9+11) = 834 шт. Обычно их продают пачками по 250 шт. Естественно, лучше брать с запасом.

Уплотнительная лента для металлочерепицы. Ее рекомендуется устанавливать под коньковую планку.

Пленка – равна общей площади скатов минус допуски на перехлест. Например, рулон пленки обычно имеет размеры 1,5 на 50 м.п. = 75 Рабочая площадь пленки около 65

Утеплитель под металлочерепицу – также равен общей площади скатов.

Из инструмента пригодится: шуруповерт, молоток, киянка, рулетка, маркер, уровень, электролобзик или ножовка.

Совет. Резать лист металлочерепицы болгаркой категорически запрещается. От нагрева, в месте среза разрушается покрытие, и лист начнет ржаветь. Кроме того, искры могут повредить краску по всему листу.

Как хранить металлочерепицу

Доборные планки также хранятся в лежачем положении.

Обрешетка вальмовой крыши под металлочерепицу

Главным условием правильного формирования четырехскатного несущего каркаса является установка наслонных стропил с шагом, равным половине ширины листа. То есть при поперечном габарите металлочерепичного листа в 110 см шаг выбирается равным 55 см.

Второй нюанс обрешечивания вальмовой крыши под металлочерепицу связан с выбором горизонтального шага. Для кровельного покрытия изготавливают металлочерепичный профиль с шагом 350 и 400 мм, а так как материал крепят саморезами во впадинах, шаг обрешетки четырехскатной крыши под металлочерепицу выбирают точно по характеристикам листа. Мало того, линия крепления должна проходить точно по осевой линии доски обрешетки.

Расчет кровли из металлочерепицы

Теперь, когда каркас крыши готов, можно приступить к расчетам. В первую очередь, необходимо совершить замеры крыши, всех ее диагоналей и скатов, с помощью рулетки. Если крыша довольно простая, то можно попросту полученные результаты разделить на ширину листа металлочерепицы.

Внимание! На сегодняшний день металлочерепицу поставляют большое число производителей, и соответственно листы могут отличаться типоразмерами, крепежным замков и другими характеристиками. Однако для быстрого и удобного монтажа все же заводы-изготовители стараются придерживаться размеров 0,5 ? 1,2 ? 2,25 или 3,65 м.

Модули металлочерепицы

Если же крыша многоскатная с большим количеством неровностей, тогда стоит сделать чертеж крыши и на бумаге вручную разложить листы. Для начала определитесь с маркой металлочерепицы, которую Вы планируете покупать. Теперь необходимо нарисовать каждую плоскость крыши и определить, сколько целых листов помещается в каждую из них. Далее примерно прикидываем, сколько дополнительно потребуется выкроить неполных частей и сколько для этого понадобится целиковых листов.

Внимание! Не стоит забывать, что полезные размеры листа металлочерепицы несколько меньше полных. Нахлест в зависимости от размера может достигать до 15 см. Так что будьте внимательны в своих расчетах.

Убедившись в правильности расчетов, необходимо заказать листы соответствующего размера или же приобрести уже готовый комплект в строительном магазине. При покупке следует не забыть по дополнительные элементы, которые могут потребоваться при монтаже. Перечень таких доборных элементов показан на рисунке ниже.

Узлы кровли из металлочерепицы

Внимание! В местах, где листы металлочерепицы не помещаются целиком, необходимо их кроить. Для этого понадобятся ножницы по металлу – с помощью них можно быстро и удобно раскроить листы. Однако не стоит лишний раз резать металлочерепицу, если этого можно избежать – это нарушает защитное покрытие, что снижает срок службы.

Стоит учитывать, что стандартный металлочерепичный лист состоит из 6 так называемых «волн». Не забудьте промерить все еще раз в целях предотвращения ошибки.

Технология установки и этапы работ

Устройство кровли– сложный и трудоемкий процесс, который довольно трудно осуществить без консультации специалистов и помощи опытного напарника.

Монтажные работы начинают из замера скатов. При этом устанавливают перпендикулярность торцов крыши по отношению к линиям карнизов и конька.

Обрешетку выполняют из досок сечением 32х100 мм. Расстояние между ребрами обрешетки должно быть равным 350 мм (равные размеры между ребрами металлочерепицы). Расстояние от наружного края карнизной доски равняется около 300 мм.

Если размер поперечных ребер металлочерепицы отличается от стандарта, то и обрешетку устраивают соответственно новым размерам.

Технология кровли из металлочерепепицы предполагает соблюдение следующих условий:

1. Доски ребристой обшивки, а также деревянный материал на торцевых участках (крайние на карнизах) располагают выше других досок.
2. Края листов металлочерепицы закрывают сплошной обшивкой досками.
3. Монтаж листов начинают с торцевых участков.
4. Все нахлестки выполняют у поперечной границы листа, с соблюдением длины, примерно 250 мм.
5. Конек закрывают специальными дополнительными аксессуарами — коньковыми элементами с уплотнением. Полуцилиндрическая форма способствует более плотной укладке на верхние концы профильных листов металлочерепицы.
6. На холодной внутренней поверхности металлочерепицы создают условия для вентиляции под кровлей. Для исключения образования конденсата от карниза до конька под обрешеткой размещают рулонный материал.
7. Ендову кровли выполняют с помощью специального разжелобочного элемента. Для этого на обшивку монтируют промежуточную конструкцию, на которой прикрепляют разжелобочный элемент.
8. Зазоры под коньком, между листами и разжелобочным элементом герметизируют с использованием специальных уплотнительных лент, либо силиконового или любого другого отверждающегося герметика.
9. Крепления листов осуществляется болтами или шурупами в соответствии со схемами.

При проведении любых монтажных работ следует ходить в обуви с мягкой подошвой. Важно стараться наступать только в прогиб волны и в местах обрешетки.

Устройство кровли из металлочерепицынеобходимо проводить в строгом соответствии со всеми этапами проведения работ.

Для подготовки кровли под монтаж необходимо оценить целостность и ровность поверхности. В случаях, когда определены дефекты и неровности вначале предпринимают меры по их устранению. Также проверяют правильность размеров крыши и формы, для этого, измеряют диагонали скатов. Если перекос технически исправить невозможно, то метллочерепицу укладывают, выравнивая нижний край обрешетки с линией свеса стройматериала.

Кровельный материал укладывают снизу вверх, при этом верхний лист должен перекрывать нижний. Монтаж кровли начинают с левого нижнего угла. А для того, чтобы линия карниза была ровно, при проведении монтажных работ особое внимание обращают на укладку первого листа.

Расчёт необходимого количества материала для кровли из металлочерепицы

Очень важно правильно произвести расчёт материалов, которые нужны для монтажа кровли из металлочерепицы.

Расчёт кровельного покрытия

Произвести расчёт металлочерепицы довольно просто. Для этого нужно знать:

• общую площадь поверхности крыши или площадь каждого ската;
• параметры листа металлочерепицы (могут отличаться у каждого производителя).

Далее приведён пример расчёта для дома с двускатной крышей со следующими параметрами:

• ширина ската по карнизу 5 м;
• общий размер покрытия 1180 мм;
• полезный размер покрытия с учётом нахлёстов 1100 мм.

  Рабочая ширина листа металлочерепицы вычисляется как разность между её полной шириной и размером нахлёста с соседним листом

Расчёт количества материала происходит в следующей последовательности:

1. Определение количества рядов. Для этого ширина ската по карнизу делится на полезную ширину листа: K = 5000/1100=4,5. Округляем этот результат до ближайшего целого и получаем, что наша крыша будет содержать 5 рядов металлочерепицы.
2. Определение площади металлочерепицы. По длине листы обычно заказываются в размер ската, чтобы избежать лишних стыков. При этом важно не забыть учесть размер карнизного свеса. При длине ската в 4 м и карнизном свесе в 50 см потребуются листы длиной 4,5 м. Тогда общая площадь материала, необходимого для покрытия ската, составит 5 ∙ 4,5 ∙ 1,18 = 26,55 м2. При вычислении площади покрытия в расчёт надо закладывать именно полную ширину листа.
3. Для двускатной крыши полученный результат необходимо умножить на 2. Общая площадь требуемого покрытия составит 26,55 ∙ 2 = 53,1 м2.

Расчёт количества кровельных саморезов

Произвести расчёт саморезов для монтажа металлочерепицы довольно просто. Если ваш дом имеет обычную двускатную крышу, то на 1 м2 кровельного покрытия потребуется от 8 до 10 саморезов. Таким образом, для рассматриваемой нами крыши потребуется не более 10 ∙ 53,1 = 531 шт. С учётом возможного брака и потерь рекомендуется купить 550 саморезов.

Для расчёта расхода крепёжных элементов для крыши более сложной формы рекомендуется на листе бумаги начертить её план, где обозначить расположения каждого листа и предполагаемые места установки саморезов. При этом нужно учитывать, что нижний ряд металлочерепицы должен фиксироваться саморезом в каждую волну, а все последующие крепления нужно располагать в шахматном порядке, то есть через волну.

Кровля из металлочерепицы будет служить вам долгое время, но только при условии соблюдения технологии укладки не только самого финишного материала, но и всех слоёв кровельного пирога. Особое внимание нужно уделить ровности покрытия, поскольку от этого зависит герметичность конструкции.

Подписаться на наш канал в Похожие записи:

Шаг обрешетки под металлочерепицу

Металлочерепица очень прочна на разрыв при относительно небольшом весе. Сильному ветру достаточно оторвать от обрешетки один небольшой участок кровельного ската для того, чтобы за несколько часов разобрать по листу всю кровлю.

Такого никогда не случится, если обрешетка (то, к чему непосредственно крепятся листы металлочерепицы) была собрана правильно.

Прочитав эту статью, вы сможете проконтролировать правильность подготовки обрешетки под монтаж металлочерепицы и избежать дорогостоящих ошибок.

Как выбрать качественный пиломатериал и какая обрешетка нужна для металлочерепицы

При покупке пиломатериала желательно отбраковать доски, на которых выступила синева или даже чернота, это признак того, что лес заражен грибком. Заражение грибком может привести к разрушению структуры древесины в течение 3-5 лет. Если лес уже куплен, уничтожить грибок помогает восстановитель-отбеливатель, обработка требует добросовестного подхода.

Любой, даже абсолютно белый пиломатериал следует обработать огнебиозащитой на 2 раза, это обеспечит его прочность и долговечность в составе вашей кровли.

Для устройства обрешетки используется обрезная нестроганная доска шириной 100 мм и толщиной от 25 до 32 мм.

Также вам понадобится контробрешетка, брус сечением 40 х 50 мм, который крепится на стропила до обрешетки и обеспечивает вентиляцию и удаление конденсата из  подкровельного пространства.

«Дюймовка» — доска толщиной 25 мм, может иметь отклонение по толщине +-5 мм. Ее рекомендуется рассортировать и в пределах одного ската использовать доску с разницей до 2-3мм по толщине. Это позволит избежать видимых волн на скатах кровли после монтажа металлочерепицы.

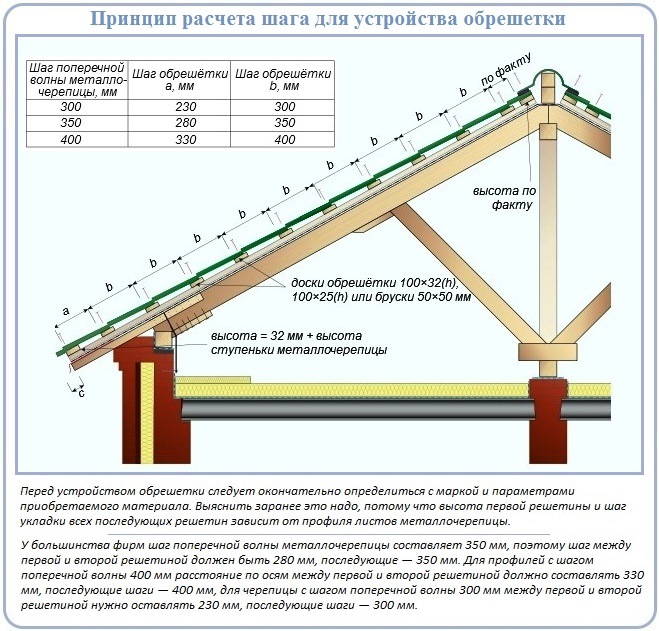

Вид и шаг обрешетки под металлочерепицу

В зависимости от уклона кровли применяется шаговая либо сплошная обрешетка:

• Сплошная обрешетка применяется на уклонах от 14 до 20°. В процессе усушки между досками образуются зазоры до 15 мм, это нормально.
• Шаговая обрешетка применяется на уклонах более 20°. Шаг обрешетки должен быть равен длине волны черепицы, остановимся на этом подробнее. Шаговая обрешетка Сплошная обрешетка

Лист металлочерепицы своим волнообразным рельефом имитирует внешний вид уложенных рядов штучной керамической черепицы. Точка крепления листа саморезом повторяется на этом рельефе через равные промежутки. Если раскладка обрешетки рассчитана правильно, саморез должен войти ровно в середину доски.

Несмотря на разнообразие дизайнов металлочерепицы, существует 2 длины волны и 2 основных шага обрешетки. Это 350 и 400 мм между центрами досок.

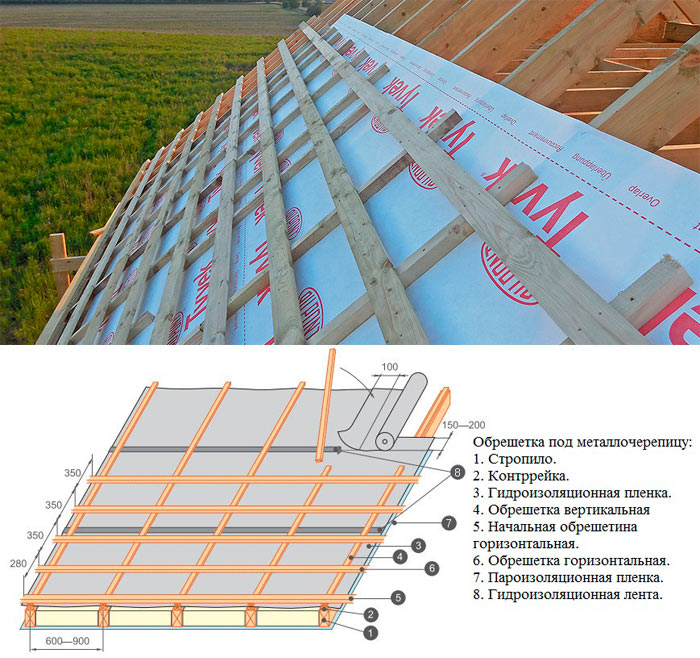

Схема раскладки обрешетки для металлочерепицы

Важный нюанс: расстояние от первой (самой нижней) до второй доски обрешетки берется на 50 мм меньше. Это связано с тем, что металлочерепица крепится не заподлицо с лобовой доской, а с выпуском на 50 мм.

Рекомендуемый шаг обрешетки и другую справочную информацию по монтажу металлочерепицы предоставляет производитель.

Расчет количества доски

Зная шаг обрешетки, а также длину и ширину скатов, легко можно рассчитать необходимое количество пиломатериала. Криволинейные участки и трапеции лучше считать как прямоугольники по большей стороне, небольшой запас обойдется дешевле, чем лишняя доставка.

Пример. Возьмем для расчета двухскатную крышу, где длина ее по коньку будет 7 м, а скаты по 3,5 м. При укладке металлочерепицы с длинной волны 35 см, получится, 3,5 м / 0,35 м = потребуется 10+1 шагов обрешетки по 7 метров для одного ската, т.е. на 2 ската 22 шага. 22х7 м= 154 м доски нам нужно. Добавляем еще пару досок  для отделки дымохода и готово.

Устройство и монтаж деревянной обрешетки

Независимо от уклона, на определенных участках и узлах кровли необходимо выполнить сплошную обрешетку.

Что это за участки и узлы:

• Примыкание кровли к дымоходу, вентканалу или стене;
• Вокруг мансардных окон;
• Места крепления снегозадержателей и лестниц;
• Хребты и ендовы (так называются внешние и внутренние изломы кровли);
• Конек;

Сплошная обрешетка здесь нужна для надежного крепления доборных элементов, выполненных из листовой стали. Они не имеют достаточной жесткости и нуждаются в прочном и стабильном основании.

Общие рекомендации:

• Для крепления обрешетки к брусу контробрешетки лучше использовать оцинкованные ершеные гвозди. Использование саморезов, особенно черных, нежелательно, т.к. они изготавливаются из очень хрупкого металла и легко ломаются при нагрузках.
• При ширине ската более 6 м стыковать доски обрешетки нужно по центру бруска контробрешетки, соединение досок на весу не допускается.

Для удобства укладки обрешетки обычно изготавливается шаблон из деревянного бруска. До начала работ желательно приложить шаблон к листу металлочерепицы и убедиться, что точки крепления саморезов действительно приходят в середину 100 мм доски обрешетки. Не исключено, что это шаблон с предыдущего объекта, на котором монтировали совсем другую черепицу.

 Монтаж обрешетки под металлочерепицу

Уход за композитной черепицей

Одним из самых ценных преимуществ композитной черепицы является то, что при ее эксплуатации за ней можно особо не ухаживать, если при монтаже были соблюдены все требования. Все, что потребуется впоследствии — это периодически осматривать крышу, проверять герметичность соединений и мест примыкания, сметать мусор и ветки.

Из потенциальных повреждений чаще всего обнаруживается стертая посыпка. Восстановить ее очень легко. Для этих целей разработан специальный ремонтный комплект, в который входят грунтовка и минеральная крошка. Достаточно просто окрасить грунтом торчащие шляпки гвоздей, швы или царапины и снова посыпать их защитным материалом. Акриловый состав применяют при температуре наружного воздуха от +5 С. В более холодное время необходимо использовать морозоустойчивые герметики.

Иногда на черепичной поверхности могут проявляться солевые пятна. Их удаляют обычным мыльным раствором. Химически агрессивные моющие средства к использованию категорически не допускаются.

При проведении осмотра и ремонта следует ходить по ней в обуви с мягкими подошвами. Кровля будет в полной безопасности, если ступать только на брусья обрешетки, а не на коньковые элементы.

Правила укладки листов

Листы укладывают в размер, либо каскадом

Есть два варианта укладки металлочерепицы:

• длина листов соответствует длине скатов;
• используют листы произвольной длины, стыкуя их каскадом.

В большинстве городов можно заказать листы металлочерепицы длиной до 9 метров.

Листы в размер

Выполненные точно по размерам детали не потребуется резать при подгонке, не останется отходов, что снижает стоимость кровли.

Стелить начинают с правого края. Лист выравнивают по линиям торца и нижнего свеса. Нижний край листа должен выступать за пределы карниза на 50 мм, чтобы осадки попадали в водосток. После выравнивания лист закрепляют в районе конька и проводят корректировку положения. Затем осуществляют фиксацию согласно схеме расположения саморезов.

Если укладку проводят справа налево, каждый последующий лист размещают с нахлёстом на предыдущий. В противном случае край второго листа укладывают под первый.

Между собой листы соединяют разными способами: в гребень волны или в ступеньку. Информацию о правильном креплении конкретной модели уточняют при покупке материала.

Крыть металлочерепицу на кровле треугольного вида начинают от центра к краям, соблюдая схему нахлёста.

Если листы короче скатов

Если придётся состыковывать листы по длине, используют другую схему раскладки. Начинать надо с двух нижних элементов, далее один лист над первым. Следующие этапы выполняют по той же схеме: один лист в нижний ряд, следующий в верхний.

Такая раскладка позволяет соблюсти плоскость поверхности и минимизировать вероятность попадания под кровлю влаги.

Особенности покрытия одно- и двухскатных кровель.

Разница в монтаже покрытия на крышах с разным количеством скатов заключается в оформлении мест примыкания черепицы к обрешётке. На односкатной кровле нижний свес и верхнюю сторону обрамляют козырьковой планкой. В то же время верх двускатной крыши защищают коньковым элементом.

На односкатных вариантах особое внимание уделяют обрамлению верхнего среза, так как в этом месте возможно захлёстывание дождя при определённом направлении ветра.

Металлочерепица: технология монтажа

Конструкция, сделанная по данной схеме, при надлежащем подборе материалов, обеспечит вас надежной и долговечной кровлей.

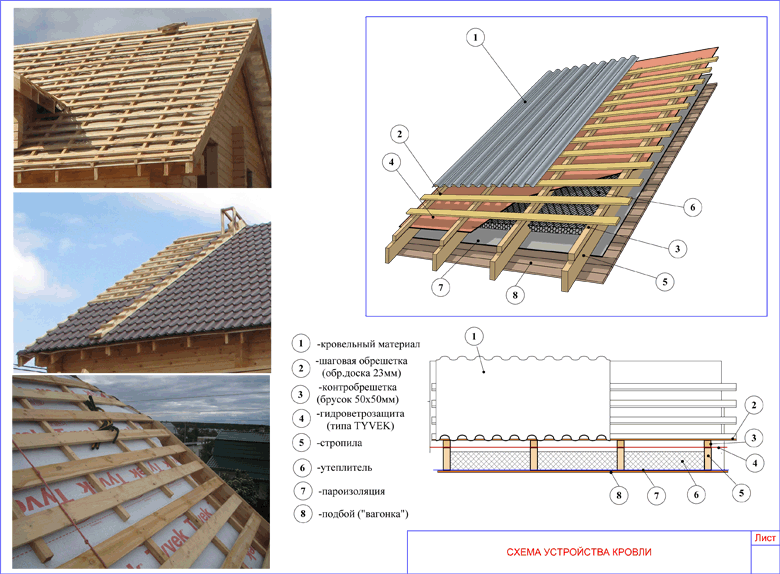

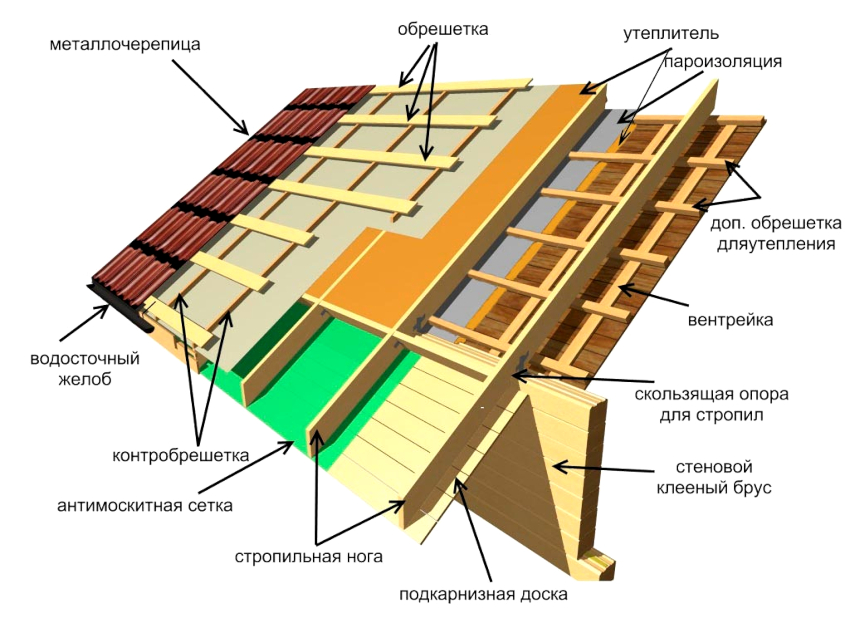

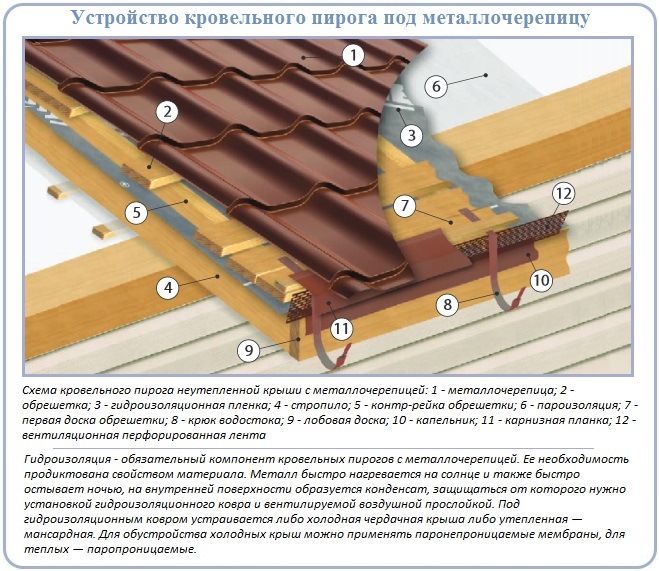

Кратко о кровельном «пироге». Перед тем как начинать монтаж металлочерепицы (видео можно скачать или посмотреть чуть ниже), вспомним некоторые понятия и схему устройства кровельного «пирога». Свое название он получил из-за большого количества слоев, выполняющих различные функции. Именно эта конструкция, при надлежащем подборе материалов, обеспечит вас надежной и долговечной кровлей.

Независимо от того, будете ли вы делать монтаж металлочерепицы своими руками или нанимать монтажников, важно четко понимать, что крыша – довольно сложная конструкция, при сооружении которой необходимо строго соблюдать рекомендации по монтажу металлочерепицы, которые дают производители, а также все строительные нормативы и правила.

Постоянно держите под контролем весь монтаж металлочерепицы (видеоинструкцию можете скачать или посмотреть здесь), так как последствия некачественного выполнения работ могут проявиться не сразу. Так, плохо уложенная паро- и гидроизоляция может повлечь за собой скопление конденсата, ухудшение свойств теплоизоляции, гниение деревянных элементов конструкции. Имейте в виду, что, только соблюдая все правила монтажа металлочерепицы, можно построить надежную и долговечную крышу.

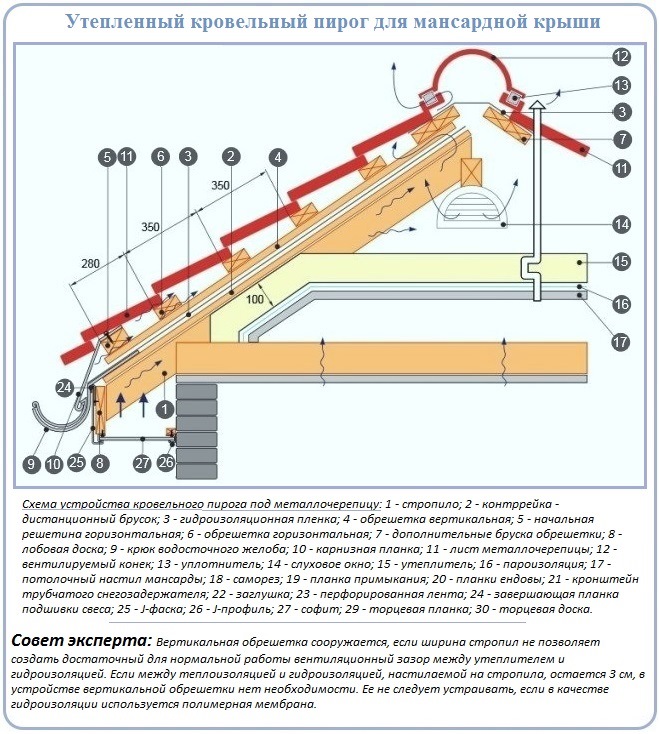

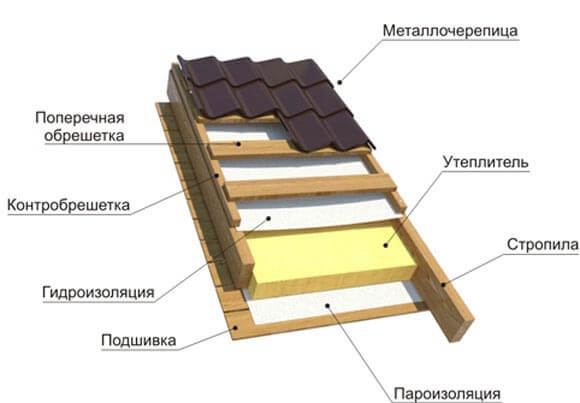

Металлочерепица и монтаж структурных элементов производится по следующей последовательности (схема N 1):

Технология монтажа кровли из металлочерепицы предполагает обязательную защиту утеплителя со стороны МЧ при помощи пленочной гидроизоляции, а со стороны помещений – пленочной пароизоляции.

1. Стропильная система.
2. Контррейки.
3. Пленка гидроизоляции.
4. Брусья вертикальной обрешетки.
5. Начальный брусок горизонтальной обрешетки.
6. Брусья горизонтальной обрешетки.
7. Дополнительная обрешетка.
8. Доска ветровая.
9. Кронштейн желоба.
10. Планка карниза.
11. Металлочерепица.
12. Конек кровли.
13. Уплотнитель конька.
14. Окно слуховое.
15. Теплоизоляция.
16. Пароизоляция.
17. Подшивка мансарды.

Монтаж металлочерепицы своими руками – пошаговая инструкция

Теперь перейдем к процессу приятному и творческому – прикручиванию металлочерепицы к обрешетке. Делать это можно с любой стороны крыши, как будет вам удобно. Рассмотрим простой пошаговый монтаж металлочерепицы, который применяется на большинстве строительных объектов.

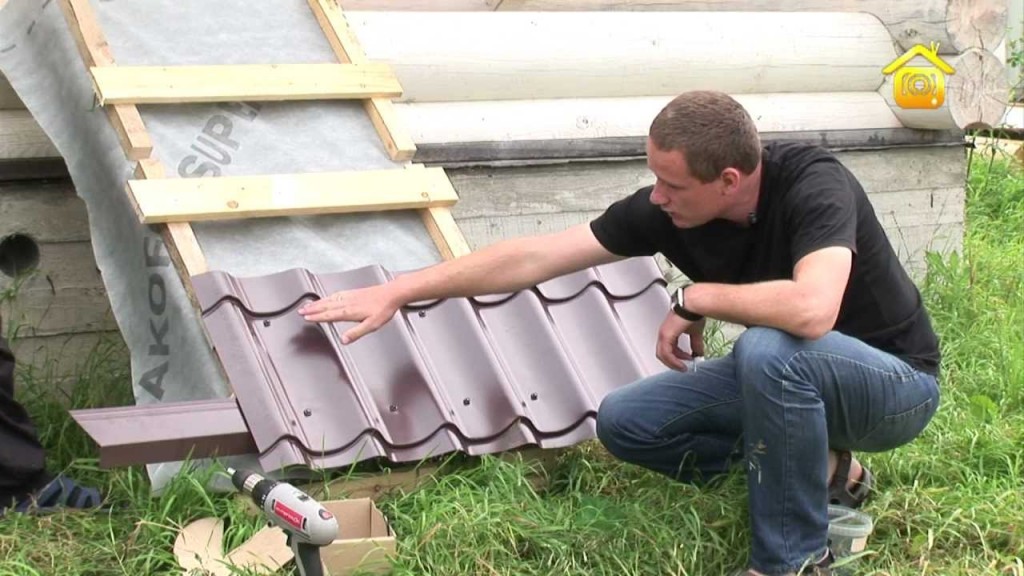

ШАГ 1: удаляем защитную пленку с металлочерепицы, берем первый лист и выравниваем его точно по краю карниза, делая напуск 5-6 сантиметров. Закрепляем шурупом (закручиваем прямо в металл) на уровне толстой доски, которая идет у нас по периметру. Проверяем ровность листа с помощью рулетки, которой измеряем расстояние от края металлочерепицы до карнизной планки.

ШАГ 2: второй лист укладываем выше, делаем напуск не менее 4-5 сантиметров и прикручиваем его по верхней точке волны на уровне обрешетки. 2 самореза с разных сторон листа будет достаточно. Когда уже несколько листов «прихвачены», надо проверить ровность их укладки и привинтить все к обрешетке.

ШАГ 3: укладываем остальные «блоки» из 2-3 или более листов (зависит от длины самой металлочерепицы), оставляем 50-60 мм напуск и привинчиваем все в стык к обрешетке. Не забывайте ровнять первый лист – он самый важный и обуславливает ровность всей конструкции. Замеры последующих листов и обрезку болгаркой лучше делать на земле – так удобнее. Последний и первый ряд выравнивается еще по фронтону.

ШАГ 4: устанавливаем торцевые планки, которые уберегают от дождя и ветра, они должны быть прикручены длинными саморезами к стропилам дома и обрешетке, которая проходит по краю. Торцевая планка не всегда деревянная. Осуществляя монтаж кровли из металлочерепицы своими руками, вы можете не экономить на мелочах и использовать ПВХ планки или другие пластикаты, которые не поддаются коррозии, лучше защищают древесину от влаги.

Установка плоского конька. Стык листов металлочерепицы вверху не обязательно сильно ровнять, поскольку конек все скроет. Он прикручивается с каждой стороны к последней планке вторичной обрешетки. Рекомендуется установка полиуретановой прокладки между металлом и крышей, чтобы конструкция надежно зафиксировалась, не издавала лишних звуков и не повышала циркуляция воздуха.

Отделка дымохода. Здесь надо использовать Г-образные элементы. В кирпичном дымаре с помощью болгарки вырезается 2-3 сантиметровый пропил, в который заходит 1 край крепления, а другой край просто спускается на металлическую черепицу. Укладку и монтаж черепицы можно считать завершенной, осталось только привинтить всю фурнитуру и улавливатели снега. Ничего сложного в креплении нет, главное все качественно выравнивать и полагаться не только на свой зоркий глаз, но и на показания строительного уровня.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.
