Автоматические линии для производства металлочерепицы

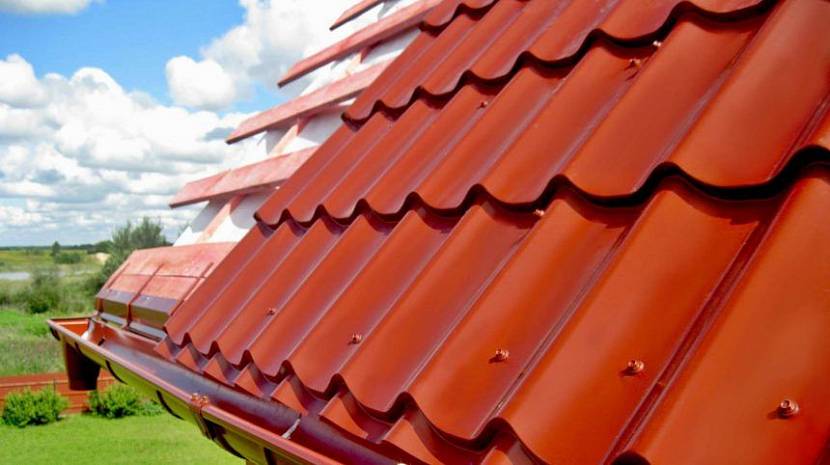

Правила и требования к укладке металлочерепицы

Чтобы монтаж металлочерепицы своими руками прошёл без ошибок, следует соблюдать следующие правила:

1. Листы материала укладываются двумя методами: с левой стороны на правую и наоборот. В первом варианте обязательно накладывается предыдущий лист. Во втором – укладка каждого следующего листа осуществляется внахлёст на предыдущий элемент.
2. Каждый лист не крепится сразу и целиком. Перед прикручиванием материала уложите 3-4 листа и немного прихватите их крепежами для фиксации. Удостоверьтесь, что они занимают правильные позиции, при необходимости подровняйте их. Для финального крепежа применяется один саморез. И он пронизывает все листы.
3. На эксплуатационный период кровли серьёзно влияет качество применяемых саморезов. Используйте оцинкованные изделия со специальными уплотнителями на головках. Они герметично закроют все отверстия при полном закручивании самореза в отверстие.
4. В тех участках, где один крепёж фиксирует одновременно несколько листов, возникает уплотнение. Для его сглаживания срежьте часть угла, либо выпрямите капиллярную ямку, устроенную под линией штамповки.
5. Фиксация торцевых планок происходит внахлёст – 2 см. Параметр волны подгоняется под ширину ската. Иначе на фронтоне окажется гребень.
6. Карнизная планка также имеет нахлёст. Он составляет 10 см и находится на нижнем обрешёточном бруске. К нему планка фиксируется гвоздями.
7. Кровельную планку и лист черепицы должен отделять слой уплотнителя.
8. Компоненты, сосредоточенные ниже конька, обустраиваются с помощью одномодульных листов. Для трубы и оконного проёма необходимо по 2 штуки.
9. При наличии покатого ската крыши монтируется аэроролик. Он устраивается между металлочерепицей и планкой конька. Благодаря этой мере под конёк не попадут осадки.
10. Конёк фиксируется к планкам, находящимся в торце общей конструкции. При расчётах учитывается требующийся выступ (2-3 см). Если конёк плоский, то крепление устраивается внахлёст. При работе с полукруглыми аналогами крепёж основывается на линии профиля.

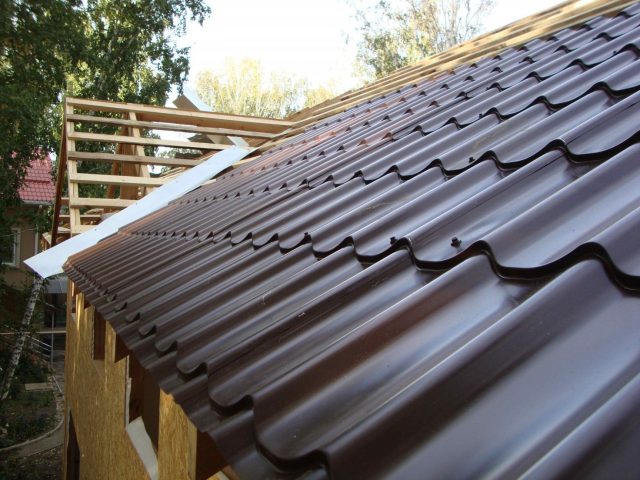

Технология монтажных работ

Краткие сведения о кровельном «пироге»:

В самом начале монтажных работ с металлочерепицей (обучающий видео файл скачать или просто посмотреть вы сможете немного ниже), вспомните некоторые основные понятия и схемы устройства кровельных «пирогов». Это название он заслужил из-за приличного количества слоев, которые выполняют свои особые функции.

Именно эти компоненты, при правильном и рациональном подборе необходимых материалов предоставят вам надёжную и долговечную крышу над головой.

Совершенно не имеет значение то, кто будет выполнять работы, вы сами или специально нанятая бригада квалифицированных рабочих вы должны ясно понимать, что крыша – это очень сложная система с множеством нюансов и деталей и здесь необходимо соблюдать все рекомендации от производителей и общестроительных норм по монтажу металлочерепицы довольно строго.

Как хозяин вы просто обязаны постоянно держать монтаж металлочерепицы под своим строжайшим контролем (обучающий видео файл скачать или просто посмотреть вы сможете тут), так как негативные последствия недоброкачественных работ могут проявляться не сразу.

Например, если плохо уложить паро или гидроизолирующие компоненты, то пар может конденсироваться в жидкость, и ваша крыша попросту будет медленно гнить. Помните, что для хорошего и долговечного монтажа вы должны учесть все требования к монтажу металлочерепицы.

Исходные материалы

Для того чтобы изделия получились максимально качественными, важны не только современное оборудование для производства пластиковых окон и профессионализм мастеров-сборщиков, но и правильный подбор материалов. Эта статья носит обзорный характер, потому я приведу лишь основной список, не касаясь нюансов выбора и производства сырья – все равно эта информация будет для вас актуальной только в том случае, если вы сами займетесь процессом производства.

Итак, из чего же делают металлопластиковые окна?

Склад ПВХ-профиля

1. ПВХ-профиль – основное сырье, без которого, естественно, никакого окна не получится. Как правило, цех работает с несколькими видами профиля, соответственно, на складе должны быть все элементы системы, начиная от рам и створок и заканчивая штапиками и доборными элементами.
2. Армирующий профиль – поставляется отдельно, устанавливается в пластиковый профиль непосредственно на этапе монтажа. Номенклатура армировки не такая обширная, но все равно с десяток наименований (разная толщина + разные конфигурации) должен присутствовать.
3. Остекление – либо готовые стеклопакеты, собранные на отдельном предприятии по нужным размерам, либо листовое стекло и дистанционные рамки. Во втором случае материалы доставляются в отдельный цех, в котором производится прирезка стекла и сборка стеклопакетов.

1. Фурнитура – ее в любом случае закупают, поскольку процесс производства фурнитуры очень сложен и трудоемок. Фурнитурные комплекты хранятся на складе и по мере необходимости поставляются на участок сборки для обвязки створок.

Естественно, это лишь основные группы комплектующих, с которым работает оборудование для производства ПВХ окон. В этот список я не включил многочисленные расходные материалы – крепеж, подкладки, герметизирующие шнуры, упаковку и т.д. – в общем, все, без чего чех не сможет нормально функционировать.

Комплект фурнитуры

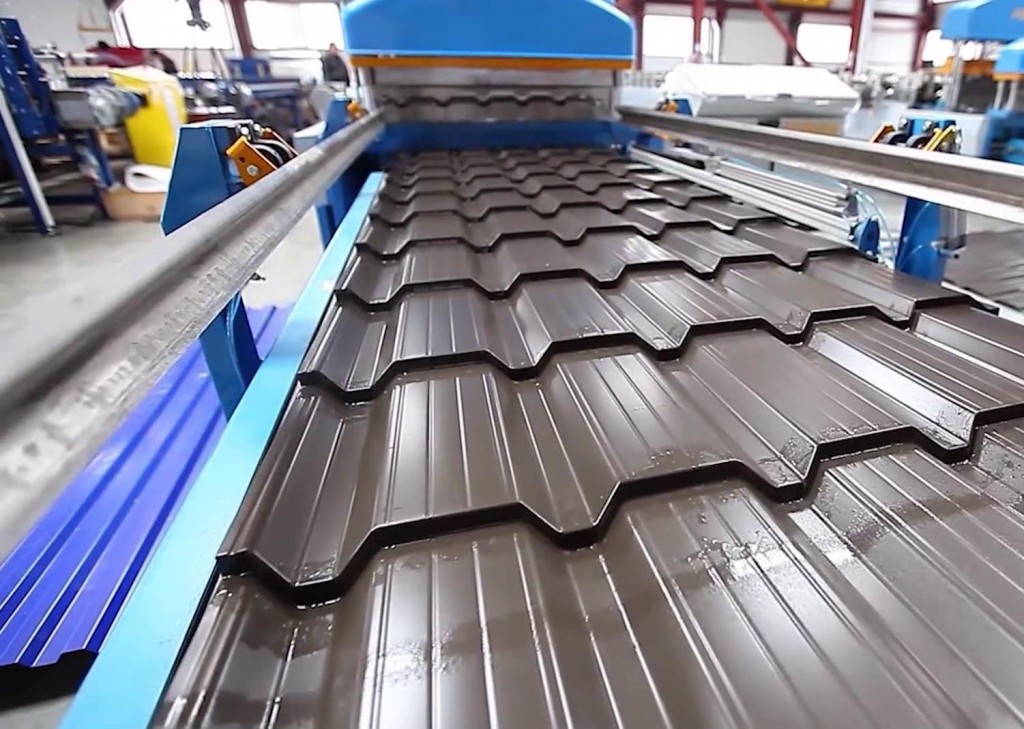

Оборудование для производства металлочерепицы.

Автоматическое оборудование для производства являет собой 100 % автоматизированную линию, управление которой осуществляется лишь одним человеком. Оператор линии программирует скорость конвейера, задаёт количество единиц изделий, заранее устанавливая режим работы.

На наш взгляд лучшее предложение -линия для производства металлочерепицы :

Дальше работа производится без вмешательства человека: металлический лист разматывается и подаётся в фигурный пресс, приобретает форму при помощи гибочного станка, гильотиной нарезается на части нужного размера. И только на приёмном столе рабочий фасует изделия и отправляет их на хранение. Следует отметить, что использование оборудования оснащённого автоматикой, заметно улучшает качество конечной продукции и общую производительность цеха. Не нужно беспокоиться относительно особых условий размещения и больших производственных площадей для автоматического оборудования. Одна такая линия отлично разместится в помещении длиной 20 метров. А учитывая, что производство металлочерепицы не токсично и безвредно, то нет никаких особенных условий для размещения.

Оборудование для мини завода производства металлочерепицы, вариант №1:

В стоимость включено: 1) Разматывание рулона, 2) Автоматический роликовый нож для обрезки металлический линии, 3) Прокатный стан, 4) Штамповщик-формирователь волн, 5) Автоматический укладчик, 6) Приёмный стол; 7) Установка, обучение персонала, сервисное обслуживание.

2) Линии повышенных технических показателей. Данные станки уже имеют повышенную производительность в 8-9 метров в минуту. Они усовершенствованны быстрым прессом и позволяют изготовлять к выпуску уже несколько видов металлочерепицы-различной длины волны, перепадок.

3) Линии премиум-класса. Эти станки делают возможным использовать в производстве металлочерепицы более тонкие листы с толщиной в 0, 4 мм. Производительность их ещё выше-10-11 метров в минуту. Ещё они оснащены дополнительной автоматикой.

Покупая оборудование для изготовления металлочерепицы, не будет лишним знать, чем отличаются станки эконом и премиум класса. Покупка дорогостоящего оборудования вполне обоснована, ведь производство пущенное на таком станке принесёт куда большую прибыль, нежели использование дешёвого и неэффективного станка. Почему? Просто суть в том, что синхронный сервопривод, имеющий дорогостоящее оборудование, позволяет увеличить производительность станка в 2 раза. Например, если взять дешёвый станок, то прогон составит 5 метров листов стали за одну минуту. А вот если бы на этом станке присутствовал гидропривод, то прогон бы составил 7 метров. Заменив асинхронный привод на синхронный, можно прогонять до 11 метров стали в минуту. Приобретение такого оборудования даёт замечательный результат уже с первых дней работы.

Второе несомненное преимущество оборудования премиум-класса-возможность корректировки размера профиля в широком диапазоне. Это значит, что при одной производственной линии можно получать любые виды мтеллочерепицы, тогда как со станком эконом-класса можно изготовить только 1-2 вида.

Исходя из этого, все положительные моменты покупки оборудования премиум-класса видны невооружённым глазом: увеличение прибыли, сокращение расходов на рабочую силу, хранение электроэнергии и выпущенной продукции, расширение ассортимента, что положительно сказывается на репутации компании и приводит к повышению её конкурентоспособности.

Хочется ещё отметить, что, совершая покупку оборудования, следует обратит внимание на его производителя. В этой сфере хорошо зарекомендовали себя фирмы России, Украины, Казахстана и прочих стран СНГ. Поэтому следует сто раз подумать, перед тем как купить поддержанное оборудование: оно может изношено, что приведёт к лишним проблемам и тратам.

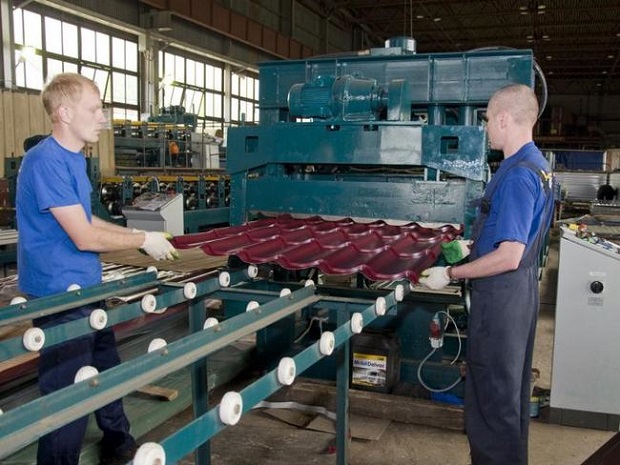

Персонал.

Стратегия развития.

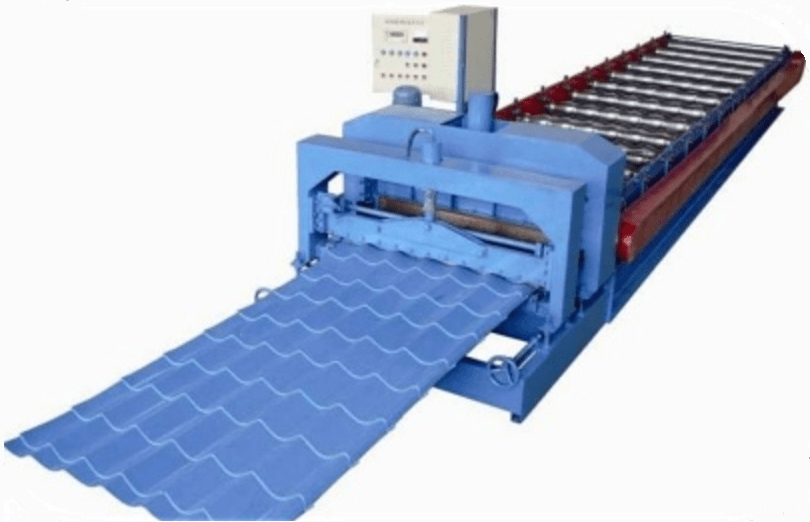

Станки для производства металлочерепицы

Компания «НЗПО» производит оборудование для разной металлочерепицы. Станок для производства металлочерепицы может быть рассчитан на изготовление материала марки «Банга», «Монтеррей», «Каскад», «Джокер», «Финера».

Точность изготовления обеспечивает автоматическое оборудование, для которой использовались оригинальные комплектующие. Купить станок для изготовления металлочерепицы в компании «НЗПО» можно по стандартному или индивидуальному проекту.

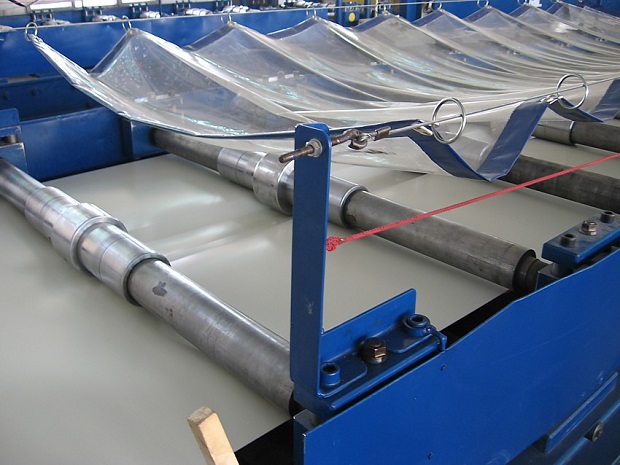

Линии для изготовления металлочерепицы

Линии для производства металлочерепицы предназначена для организации производства металлочерепицы одного из видов: металлочерепицы «Монтеррей», металлочерепицы «Каскад» или металлочерепицы «Банга».

Линии для производства металлочерепицы необходима для организации автоматизированного процесса изготовления разных видов металлочерепицы. Оборудование выпускается со стандартным набором технических узлов. Такие линии отличаются только по штампующему устройству и прокатному станку.

Комплектность линии по изготовлению металлочерепицы

В состав линии входят такие элементы:

1. прокатный стен;
2. разматыватель;
3. стол для приемки продукции;
4. ножницы;
5. штамп;
6. маслостанция;
7. пульт управления.

Цены на оборудование для производства металлочерепицы зависят от производительности линии, габаритов и используемых комплектующих.

Типы производимого оборудования компанией ООО «НЗПО» для металлочерепицы

Металлочерепица Монтерей

Металлочерепица Монтерей — это классический тип профиля, напоминающий натуральную черепицу. Олицетворяет собой спокойствие и умеренность. Плавность форм в сочетании с насыщенными цветами полимерного покрытия придают кровле вид, меняющийся от освещения. Каппилярная канавка на черепице обеспечивает дополнительную надежность в соединениях листов, а также предполагает точность установки и невидимость шва по всей длине соединения листов.

Высота профиля: 25 + 14 мм Шаг волны профиля: 350 мм Толщина металла: 0.4 — 0.5 мм

Металлочерепица СуперМонтеррей

Металлочерепица СуперМонтеррей — является одним из самых популярных видов кровельного покрытия – ее дизайн подходит практически к любому архитектурному стилю. Однако коллекция СуперМонтеррей столь востребована не только благодаря приятному внешнему виду. Технические характеристики изделия ничуть не уступают выдающимся дизайнерским особенностям. Технология прокатки и холодной штамповки в сочетании с использование таких полимерных материалов как пластизол, пурал, полиэстер наделяют металлочерепицу СуперМонтеррей долговечностью, легкостью, экологичностью.

Высота профиля: 46 + 21 мм Шаг волны профиля: 300-400 мм Толщина металла: 0.4 — 0.7 мм

Металлочерепица КАСКАД

Металлочерепица КАСКАД — изготавливается из стального оцинкованного листа толщиной 0,4-0,5 мм разнообразной цветовой палитрой с многослойным полимерным покрытием. Она имеет форму близкую к классической черепице, сохраняя все достоинства металлической кровли. Благодаря четким граням и декоративным канавкам на верхней полке профилированного листа металлочерепица Каскад выгодно отличается от других металлочерепичных кровель ярко выраженной фактурой и рельефом.

Высота профиля: 22.5 + 22.5 мм Шаг волны профиля: 350 мм Толщина металла: 0.4 — 0.5 мм

Металлочерепица Банга

Металлочерепица Банга — внешний вид профиля напоминает одну из разновидностей керамической черепицы, а угловатость и строгость форм позволяют делать эксклюзивные кровли, не похожие на остальные. Линия имеет большие габаритные размеры, т.к. профиль имеет значительную высоту и для его профилирования необходим прокатный стан с большим числом рабочих клетей.

Высота профиля: 44 + 18 мм Шаг волны профиля: 300-400 мм Толщина металла: 0.4 — 0.6 мм

Металлочерепица Испанская Дюна

Металлочерепица Испанская Дюна — отлично имитирует натуральную черепицу и обладает основным преимуществом фальцевой кровли – отсутствием сквозных отверстий на поверхности листа.

В отличие от традиционной металлочерепицы, Испанская Дюна крепится к обрешетке с левой стороны через перфорацию специальной формы, которая позволяет компенсировать расширение металла при изменении температуры. Сквозные отверстия на поверхности не делаются. При укладке очередного листа происходит зацеп монтажного выступа и паза предыдущего листа. При этом места крепления закрываются. Это повышает срок службы кровли, т.к. места крепления не подвержены внешним атмосферным воздействиям. Кровля, выполненная по технологии скрытого крепежа, не требует текущего обслуживания в течение всего срока эксплуатации.

Высота профиля: 30 мм Шаг волны профиля: 350 мм Толщина металла: 0.5 — 0.6 мм

Технология производства керамогранита: этапов

Этап 1: Измельчение

В начале эти компоненты измельчаются в специальных мельницах, получается «Шлинкер» — основа для производства керамогранита.

Этап 2: Покраска порошка

Покраска пресс порошка специальными натуральными пигментами, одними из лучших являются пигменты производства Италии.

Этап 3: Сушка

Процесс сушки производится в атомизаторе: в нём происходит распыление полужидкого сырья в потоке горячего воздуха. После чего получаем ПРЕСС-ПОРОШОК.

Этап 4: Складирование/отлёжка

Далее пресс-порошок с помощью транспортерной ленты попадает в силоса (ёмкость для пресс порошка, где отлёживается не менее 48 часов)

Этап 5: Подача на участок прессования

Порошок подаётся в технологическую башню на участок прессования.

Этап 6: Формовка

Процесс формирования готового изделия. На этом этапе формируются пластины.

Этап 7: Пресовка

Производится с усилием 500 кг/1 см²

Этап 8: Сушка

Прессованные плиты отправляются на сушку для удаления лишней влаги.

Этап 9: Нанесение защитного слоя — Кристалины

Его функция — защита лицевой поверхности от загрязнений.

Этап 10: Обжиг

Производится в конвейерной печи при температуре 1300°С около 70 минут.

Этап 11: Автоматический контроль

С помощью специального прибора измеряются геометрия и деформация плиты.

Этап 12: Обработка лицевой поверхности

Как раз здесь производится полирование либо лапатирование

Этап 13: Ректификация плиты (если предусмотрено)

Плитка по краям обрезается, в результате получается плитка с точными и одинаковыми размерами, правильной геометрией, ровными и прямыми краями. Получаем так называемый «Обрезной край». Чтобы торец плитки был прямым, а не трапециевидным.

Этап 14: Сортировка и отбраковка

Для этого создана специальная линия сортирования, где поверхность керамогранита визуально осматривается на наличие дефектов.

Этап 15: Упаковка

Здесь плитка упаковывается, а специальный робот, по специальной программе, формирует паллеты в автоматическом режиме.

Существуют отдельные линии для производства крупноформатного керамогранита.

А это видео (источник), на основе которой была создана публикациция:

Вот вроде бы и всё).

Всех благ!)

Какое сырье использовать

Качество металлочерепицы, несомненно, зависит от оборудования. Но не только от него. Не менее важную роль играет сырье, из которого вы выпускаете продукцию. Ведь некачественный исходный материал не исправить никаким оборудованием.

Так, для производства металлочерепицы применяется рулонная оцинкованная сталь с полимерным покрытием по ГОСТ 30246-94. Допустимая толщина листа составляет от 0,40 до 0,60 миллиметра. Но мы не рекомендуем использовать в производстве металл толщиной меньше 0,45 миллиметра, т.к. монтаж такого покрытия будет затруднен из-за недостаточной жесткости листа.

«Липецкий завод профилегибочного оборудования» рекомендует использовать для производства металлочерепицы сырье следующих производителей: ОАО “НЛМК” (г. Липецк, Россия), ОАО «Северсталь» (, Россия), ОАО «Mittal Steel Temirtau» (Казахстан), ОАО «Магнитогорский металлургический комбинат» (, Россия).

Перспективы бизнеса и каналы сбыта товара

Потенциальная прибыльность бизнеса по производству металлочерепицы вызвана тем, что в современном строительстве это кровельные материалы № 1. На российском рынке год за годом металлочерепица занимает лидирующие позиции. Это вызвано рядом ее технологических преимуществ: снижение нагрузки на стропильную систему, экологическая безопасность, проста и удобна в работе, ну а широкий ассортимент профилей и большое разнообразие расцветок дает возможность сделать неповторимую крышу.

Серьезным тормозящим фактором запуска такого производства металлочерепицы является наличие серьезной конкуренции. На данный момент в России работает более 250 производителей, плюс поставки импортеров. Возможность занять свою нишу на рынке сбыта имеется в основном за счет экономстроительства.

При этом необходимо наладить каналы сбыта продукции, напрямую сотрудничая со строительными организациями и бригадами, формируя каналы оптового сбыта металлочерепицы с помощью крупных торговых сетей продажи стройматериалов.

Шаг обрешетки под металлочерепицу

Металлочерепица очень прочна на разрыв при относительно небольшом весе. Сильному ветру достаточно оторвать от обрешетки один небольшой участок кровельного ската для того, чтобы за несколько часов разобрать по листу всю кровлю.

Такого никогда не случится, если обрешетка (то, к чему непосредственно крепятся листы металлочерепицы) была собрана правильно.

Прочитав эту статью, вы сможете проконтролировать правильность подготовки обрешетки под монтаж металлочерепицы и избежать дорогостоящих ошибок.

Как выбрать качественный пиломатериал и какая обрешетка нужна для металлочерепицы

При покупке пиломатериала желательно отбраковать доски, на которых выступила синева или даже чернота, это признак того, что лес заражен грибком. Заражение грибком может привести к разрушению структуры древесины в течение 3-5 лет. Если лес уже куплен, уничтожить грибок помогает восстановитель-отбеливатель, обработка требует добросовестного подхода.

Любой, даже абсолютно белый пиломатериал следует обработать огнебиозащитой на 2 раза, это обеспечит его прочность и долговечность в составе вашей кровли.

Для устройства обрешетки используется обрезная нестроганная доска шириной 100 мм и толщиной от 25 до 32 мм.

Также вам понадобится контробрешетка, брус сечением 40 х 50 мм, который крепится на стропила до обрешетки и обеспечивает вентиляцию и удаление конденсата из  подкровельного пространства.

«Дюймовка» — доска толщиной 25 мм, может иметь отклонение по толщине +-5 мм. Ее рекомендуется рассортировать и в пределах одного ската использовать доску с разницей до 2-3мм по толщине. Это позволит избежать видимых волн на скатах кровли после монтажа металлочерепицы.

Вид и шаг обрешетки под металлочерепицу

В зависимости от уклона кровли применяется шаговая либо сплошная обрешетка:

• Сплошная обрешетка применяется на уклонах от 14 до 20°. В процессе усушки между досками образуются зазоры до 15 мм, это нормально.
• Шаговая обрешетка применяется на уклонах более 20°. Шаг обрешетки должен быть равен длине волны черепицы, остановимся на этом подробнее. Шаговая обрешетка Сплошная обрешетка

Лист металлочерепицы своим волнообразным рельефом имитирует внешний вид уложенных рядов штучной керамической черепицы. Точка крепления листа саморезом повторяется на этом рельефе через равные промежутки. Если раскладка обрешетки рассчитана правильно, саморез должен войти ровно в середину доски.

Несмотря на разнообразие дизайнов металлочерепицы, существует 2 длины волны и 2 основных шага обрешетки. Это 350 и 400 мм между центрами досок.

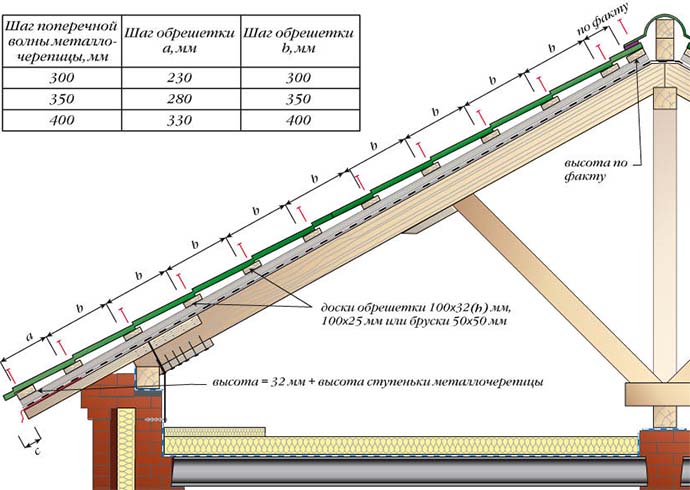

Схема раскладки обрешетки для металлочерепицы

Важный нюанс: расстояние от первой (самой нижней) до второй доски обрешетки берется на 50 мм меньше. Это связано с тем, что металлочерепица крепится не заподлицо с лобовой доской, а с выпуском на 50 мм.

Рекомендуемый шаг обрешетки и другую справочную информацию по монтажу металлочерепицы предоставляет производитель.

Расчет количества доски

Зная шаг обрешетки, а также длину и ширину скатов, легко можно рассчитать необходимое количество пиломатериала. Криволинейные участки и трапеции лучше считать как прямоугольники по большей стороне, небольшой запас обойдется дешевле, чем лишняя доставка.

Пример. Возьмем для расчета двухскатную крышу, где длина ее по коньку будет 7 м, а скаты по 3,5 м. При укладке металлочерепицы с длинной волны 35 см, получится, 3,5 м / 0,35 м = потребуется 10+1 шагов обрешетки по 7 метров для одного ската, т.е. на 2 ската 22 шага. 22х7 м= 154 м доски нам нужно. Добавляем еще пару досок  для отделки дымохода и готово.

Устройство и монтаж деревянной обрешетки

Независимо от уклона, на определенных участках и узлах кровли необходимо выполнить сплошную обрешетку.

Что это за участки и узлы:

• Примыкание кровли к дымоходу, вентканалу или стене;
• Вокруг мансардных окон;
• Места крепления снегозадержателей и лестниц;
• Хребты и ендовы (так называются внешние и внутренние изломы кровли);
• Конек;

Сплошная обрешетка здесь нужна для надежного крепления доборных элементов, выполненных из листовой стали. Они не имеют достаточной жесткости и нуждаются в прочном и стабильном основании.

Общие рекомендации:

• Для крепления обрешетки к брусу контробрешетки лучше использовать оцинкованные ершеные гвозди. Использование саморезов, особенно черных, нежелательно, т.к. они изготавливаются из очень хрупкого металла и легко ломаются при нагрузках.
• При ширине ската более 6 м стыковать доски обрешетки нужно по центру бруска контробрешетки, соединение досок на весу не допускается.

Для удобства укладки обрешетки обычно изготавливается шаблон из деревянного бруска. До начала работ желательно приложить шаблон к листу металлочерепицы и убедиться, что точки крепления саморезов действительно приходят в середину 100 мм доски обрешетки. Не исключено, что это шаблон с предыдущего объекта, на котором монтировали совсем другую черепицу.

 Монтаж обрешетки под металлочерепицу

Металлы для металлочерепицы

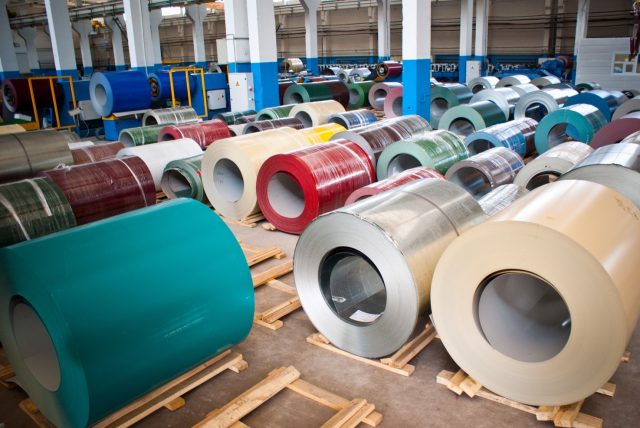

В качестве сырья для металлочерепицы используется холоднокатаная рулонная сталь. Такой рулон устанавливают в специальный станок для производства металлочерепицы — «размотчик». Здесь сталь пропускается через смазочное устройство и подается в прокатный станок. На этом этапе очень важен не только показатель качества самого металла, но и его толщина.

Производители металлочерепицы ориентируются на работу с листами толщиной от 0,45 до 0,55 мм.

Но тут следует выделить несколько фактов:

• компании по производству металлочерепицы из Швеции используют очень тонкий металл — всего 0,4 мм. Благодаря этому, полученная металлочерепица имеет малый вес, но в то же время она требует аккуратного обращения в процессе монтажа кровли. Ввиду такой требовательности, некоторые строительные компании отказываются от использования шведской металлочерепицы;
• производители металлочерепицы в России предпочитают использовать более толстую основу. Но металл толще 0,55 мм плохо поддается формовке, поэтому для производства такой черепицы используется специализированная линия по производству металлочерепицы. Кровля из такого материала получается тяжелой и жесткой. Но относительно большая толщина негативно сказывается на качестве стыков кровли. Поэтому при монтаже необходимо применять особый подход.
• Идеальным вариантом можно считать черепицу, которая производится из основы толщиной 0,5 мм. Такая черепица формируется относительно легко и имеет хороший запас прочности. Наиболее широко подобная технология применяется финскими производителями.

Стальной лист последовательно проходит процесс продольной обкатки. Как результат, на выходе получается знакомый всем профиль, который необходимо разделить на отдельные листы и покрыть защитными полимерами.

Производство профильных труб – тонкости технологического процесса

Главная » Статьи » Производители пластиковых труб » Производство профильных труб – тонкости технологического процесса

Сегодня в продаже можно встретить профильные трубы разного сечения.

Разобраться в многообразии предложений достаточно сложно даже профессионалу, так как они между собой отличаются не только по внешнему виду, а также надёжности и качеству.

Профильные трубы производят не только из разного металла и сплава, в продаже также можно встретить и изделия из полимера, но технология их производства ничего общего с производством металлических труб не имеет.

В данном случае труба профильная размеры (здесь) , которой определяет сложность самой конструкции, является просто незаменимым материалом. Как правило, сечение профиля будет определять и особенность технологии, которую используют для производства трубы.

Но главные этапы производственного процесса являются одинаковыми независимо от того какого сечения профиль. На данный момент есть два способа, с помощью которых можно получить требуемый профиль сечения. К первому относится обработка заготовки на специальном стане, а после на сварочном аппарате заваривается замыкающей шов готовой трубы.

Второй способ заключается в деформации первичной заготовки, которая имеет вид обыкновенной круглой трубы. Хочется обратить внимание на тот факт что, что второй способ используется только для того чтобы получить профильные трубы квадратного сечения.

Совет

Каждая готовая труба в обязательном порядке должна пройти строгий контроль на качество, в ходе данной процедуры особенно внимание уделяется состоянию сварного шва. В данном случае анализ проводится по двум параллельным между собой методикам.

Специально обученный человек проводит визуальный осмотр профильных труб в результате, которого можно установить дефекты они могут появиться из-за повреждения вальцов или их износа. Также проводится специальная дефектоскопия, в процессе которой проверяется шов.

Во время проведения данной процедуры разные виды напряжения, а также химический состав металла воздействуют как на магнитные, так и электрические характеристики материала. Тщательный анализ вышеуказанных факторов позволяет выявить вероятные проблемы с готовыми профильными трубами.

Станок ПРОФИ-4М на 220В, изготовление из профильной трубы 15× 15×1,5 мм. Изделия «Вензель»

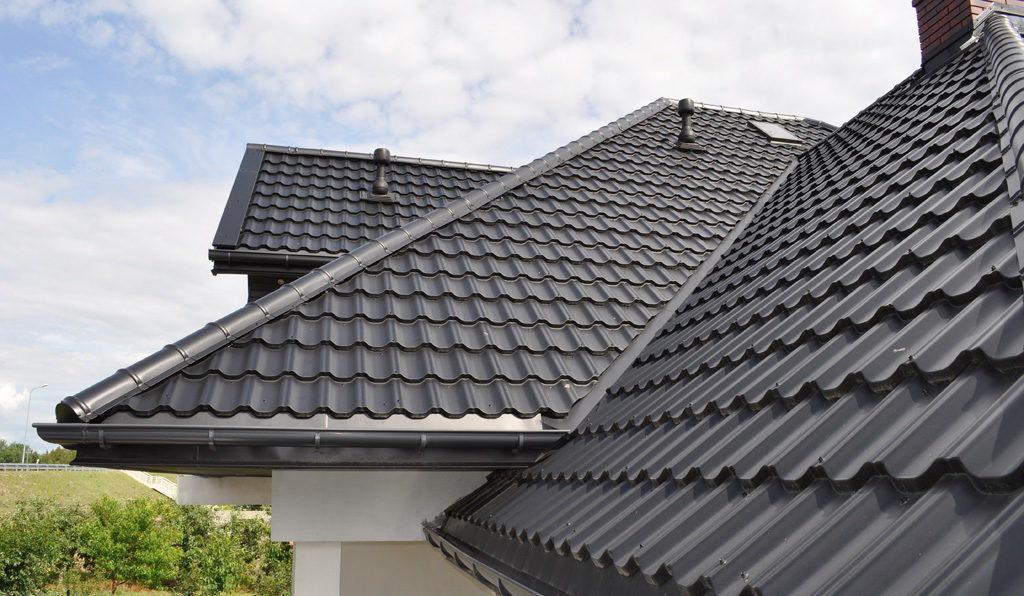

Устройство кровли из металлочерепицы

Началом устройства кровель из металлочерепицы является замер скатов с установлением перпендикулярности торцов крыши по отношению к линиям конька и карнизов. Обрешетку под листы металлочерепицы выполняют из досок сечением 32х100 мм с расстоянием между ребрами 350 мм, т.е равными размерами между ребрами металлочерепицы. Если размер поперечных ребер металлочерепицы иной, например 400 мм, то и обрешетку устраивают соответственно. На карнизах расстояние от наружного края карнизной доски — 300 мм (рис. 144).

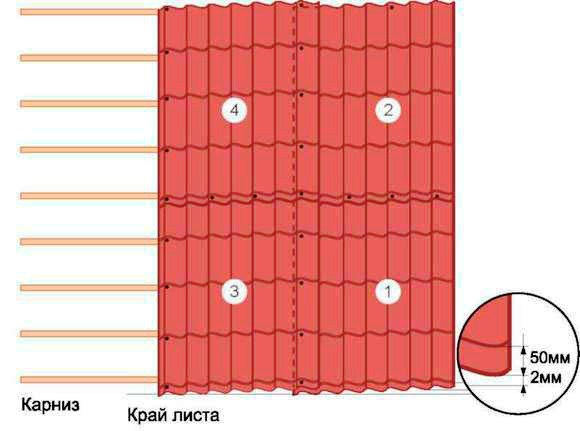

Рис. 144. Разметка укладки листов металлочерепицы : а — места нахлестов; б — установка самонарезающихся винтов

Доски на торцевых участках и доски ребристой обшивки, выходящие на карнизы, должны быть расположены выше других досок. Края листов металлочерепицы должны быть закрыты сплошной обшивкой досками для их прочного закрепления. Монтаж листов металлочерепицы начинают с торцевых участков. Сначала у края карниза следует закрепить направляющую доску. От нее будет направляющая линия. Целесообразно вначале 3—4 листа закрепить одним шурупом на коньке, выровнять по карнизу, затем закрепить окончательно: сначала первый лист прикрепить у конька, затем второй лист. Скрепить нахлест шурупом по верху волны. Канавка на крае каждого листа должна быть закрыта соседним листом. Край с канавкой каждого следующего листа укладывают под ранее уложенный, предыдущий закрепленный лист, который удерживает монтируемый лист (если монтаж начать с левого торца). Для закрепления листов металлочерепицы к обрешетке можно использовать самозавинчивающиеся болты А4 9х27 с уплотнениями или самонарезающиеся шурупы с уплотнительной шайбой (6 шурупов на 1 м2). Отверстия для болтов просверлить дрелью. Болты следует устанавливать перпендикулярно к листам на каждую вторую гофрированную складку, на дно канавки и на нижнюю сторону поперечной складки.

Все дальнейшие нахлестки выполняют у поперечной границы листа. Длина нахлестки составляет примерно 250 мм. Места нахлеста закрепляют на болтах или шурупах. Конек закрывают специальными коньковыми элементами с уплотнением. Они имеют полуцилиндрическую форму и хорошо укладываются на верхние концы профильных листов металлочерепицы (рис. 145). Торцевые элементы закрывают кровлю от попадания дождя и ветра.

Рис. 145. Схема расположения конькового элемента

Карнизные элементы защищают карниз и обрешетку от отекания с крыши воды (рис. 146).

Рис. 146. Схема расположения карнизного элемента

Для исключения образования конденсата на холодной внутренней поверхности металлочерепицы следует создать условия для вентиляции под кровлей от карниза до конька, а под обрешеткой разместить рулонный материал (рис. 147).

Рис. 147. Конструкция крыши с кровлей из металлочерепицы : 1 — обрешетка; 2 — гидроизоляционный материал; 3 — металлочерепица; 4 — направление движения воздуха

Ендову кровли из металлочерепицы выполняют с помощью специального разжелобочного элемента. На обшивку, находящуюся внизу, монтируют промежуточную конструкцию. На эту конструкцию прикрепляют на болтах разжелобочный элемент (рис. 148).

Рис. 148. Монтаж разжелобка : 1 — промежуточная конструкция; 2 — разжелобочный элемент

Зазоры между металлочерепицей и разжелобочным элементом, а также под коньком во всех местах, где есть неплотности и зазоры, герметизируют с использованием любого силиконового и другого отверждающегося герметика, или с применением специальных уплотнительных лент, прибиваемых к профилю небольшими гвоздями. При обрезке листа или при сверлении образовавшуюся металлическую крошку необходимо смести, чтобы не испортить покрытие. Во время монтажа следует ходить в обуви с мягкой подошвой и наступать только в местах обрешетки и в прогиб волны.

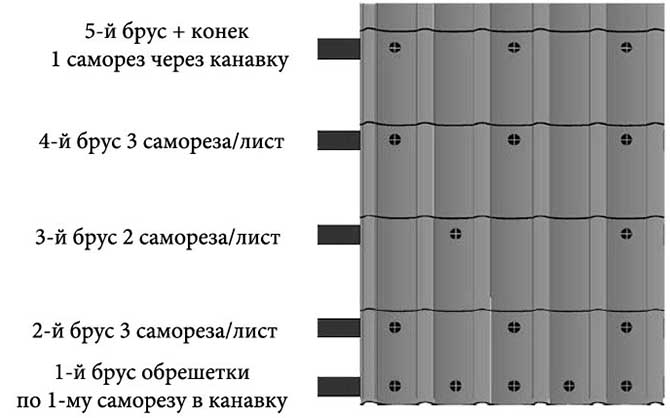

Крепления листов болтами или шурупами выполняют в соответствии со схемами. Для выхода на крышу в листах металлочерепицы имеется элемент с отверстием, выполненный из стеклопластика, внешний вид и рисунок которого такой же, как и у листа металлочерепицы. Для устройства кровли из металлочерепицы требуется 30 различных комплектующих изделий. Кроме того, необходима лестница для подъема на крышу, переходные мостки, лестница на крыше, водосточные трубы, крюки под желоба. Листы металлочерепицы поставляют по размерам. Длина листа каждого типа должна быть равной длине ската плюс карниз (рис 149). Для обеспечения полного монтажа и надежности кровли заводы поставляют на объект большое разнообразие комплектующих элементов, таких как конек прямоугольный; конек полуцилиндрический, торцевой элемент конька, торцевые элементы карнизов, наружных и внутренних углов, конструкции листов для выхода на крышу и др. (рис. 150).

Рис. 149. Укладка листа металлочерепицы

Рис. 150. Основные конструктивные доборные элементы для кровли из метеллочерепицы : а — коньковый элемент; б — коньковый элемент с полукруглым профилем; в — торцевой элемент конька; г — торцевой элемент к рядовым листам; д — карнизный элемент; е — элемент ендовы

Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:

линии, станок, оборудование для производства металлочерепицы.

Кровля из металлочерепицы объединяет в себе классический экстерьер и современную практичность, так как в отличие от тяжелой керамики, имеет малый вес и служит гораздо дольше, выдерживая даже сильные ураганные ветра.

Хотя металлочерепица и представляет собой, по сути, профилированный металлический лист, ее производство выполняется на специализированных линиях, в отличие от металлопрофиля.

Линии для производства металлочерепицы

Лист металлической черепицы представляет собой «пирог» из прессованной стали, покрытой антикоррозионным цинковым покрытием и полимерным покрытием, которое помимо защитных несет еще и декоративные функции. Технология производства состоит из следующих этапов:

• Прокат стального листа;
• Нанесение слоя цинкового покрытия — пассивировка;
• Нанесение полимерного покрытия;
• Придание листу профиля;
• Нарезка с последующей упаковкой.

Линии по изготовлению металлочерепицы бывают автоматическими или полуавтоматическими, наиболее надежны первые, так как скорость выпуска продукции значительно возрастает. Металл, предназначенный для изготовления, поступает в виде рулона и устанавливается на барабан, откуда подается на прокатный стан.

Штампующее устройство придает листу форму профиля, после чего изделие поступает на разрезку фигурными ножами, размер листов задается оператором и уже готовая продукция попадает в поддон, где автоматически упаковывается.

Станок для производства металлочерепицы

Наиболее востребованы автоматические линии по производству металлочерепицы, поскольку здесь отсутствует так называемый «человеческий фактор», а параметры выходящих листов задаются оператором через панель управления.

Для производства используется рулонный металлопрокат, помещаемый в барабан и разматываемый по мере необходимости.

Металлическая лента поступает на разматыватель и далее на прокатный стан, где с помощью пресса, металлу придается «черепичный» профиль. Разрезка черепицы осуществляется специальными фигурными ножницами, которые строго соответствуют профилю изделия, благодаря чему раскрой осуществляется без заусенец.

Готовая продукция по транспортеру подается на приемное устройство, где ее упаковывают и отправляют заказчику.

Для сравнения, в полуавтоматических линиях, процесс производства выполняется рывками, так как технологические операции (штамповка, разрезка) производятся не интеллектуальной системой управления, а персоналом, что увеличивает время выпуска, количество брака.

В некоторых случаях могут применяться и ручные приспособления для выпуска металлочерепицы, однако для изготовления в промышленных масштабах они не годятся, как правило, такие станки применяют при производстве единичных доборных элементов кровли – коньков, планок, ендов.

Оборудование для производства металлочерепицы

Популярность металлочерепицы объясняется практичностью этого материала и легкостью его монтажа, при этом, любителю классической европейской кровли, предоставляется возможность выбора оттенка черепицы и заказа индивидуальных размеров листов, которые будут разрезаны еще на производстве.

Для производства применяются линии автоматического или полуавтоматического цикла.

И если планируется постоянный выпуск большого количества продукции, то предпочтение следует отдать именно автоматической линии, так как здесь требуется минимальное количество персонала и в то же время они характеризуются высокой производительностью.

Линии с полуавтоматическим циклом отличаются от автоматических только системой управления, если в первых, параметры изготовления изначально задаются оператором через компьютер, и каждая технологическая операция выполняется без участия человека, то здесь, в каждом этапе производства участвует человек.

Также вам будет полезно:

Хотя стоимость полуавтомата несколько ниже, однако качество выпускаемой продукции и необходимость в дополнительном персонале снижают экономический эффект.

Также посмотрите интересное видео об оборудовании для производства металлочерепицы Монтеррей с производительностью 7м/мин от Липецкого завода профилегибочного оборудования:

Инструменты и расходные материалы для устройства холодного чердака

Примечательно, что для укладки металлочерепицы не потребуются слишком сложные профессиональные строительные инструменты. Можно воспользоваться элементарным набором, который есть в хозяйстве у каждого мужчины.

Помимо пиломатериалов для стропильного каркаса, обрешетки и контробрешетки, требуется изоляционная мембрана или пленка для паро- и гидроизоляции, а также достаточное количество металлочерепичных листов, закупленных из одной партии.

Крепление всех элементов производится с помощью скоб, саморезов, оцинкованных гвоздей и даже анкерных болтов. Однако стоит помнить, что они должны быть качественными, чтобы крыша не начала разрушаться раньше времени.

Что касается укладки кровельного покрытия, то помимо профильных листов потребуются коньковые элементы, ендовы (внутренние и внешние), карнизные и ветровые планки, а также снегозадержатели и водостоки.

Главное отличие холодной крыши от теплой заключается в наличии в последней слоя утепляющего материала, размещенного между слоями гидро- и пароизоляции. Целесообразно выполнение холодной кровли только в том случае, если чердак не будет использоваться в качестве жилого помещения.

Как делают металлочерепицу – весь процесс её изготовления

  Производство металлочерепицы требует определённого подхода ко всем этапам технологической цепочки.

При этом оборудование, функционирующее в автоматическом режиме, дает возможность производить кровельный материал высокого качества.

Для того чтобы понять как проходит сам процесс производства, мы разместили данный материал. Надеемся, что он поможет вам разобраться в основных тонкостях процесса производства металлочерепицы.

Совет

  Основа технологии производства металлочерепицы достигла ряда традиций и особо не изменяется. С момента появления металлочерепицы, её производители довели процесс производства до совершенства.

Вследствии чего оборудование и этапы производства на всех заводах очень похожи. Единственное, что приобретает постоянных изменений — это этап нанесения верхнего защитного слоя.

Когда то это была краска, сегодня же полимерные слои.

Сразу стоит отметить, что главное на чём базируется качество конечного продукта – это исходное сырьё.

Сырьё

  Сырьем для производства металлочерепицы выступает холоднокатанная горячоцинкованная листовая сталь толщиной от 0,35 до 0,7 мм. Если принимать данный параметр за критерий классификации, то стандартом при изготовлении кровельных профилей считается толщина стального листа 0,45-0,5 мм.

  Всё сырье для производства металлочерепицы изготавливают только на металлургических комбинатах по достаточно сложной технологии с использованием дорогостоящего оборудования.

  Для получения стального листа необходимой толщины его сначала прокатывают на прокатном стане, затем на него наносят цинковое покрытие по технологии горячего цинкования.

В конце каждого цикла на готовый оцинкованный стальной лист наносят полимерное покрытие, которое является дополнительной защитой от коррозии и вредных воздействий окружающей среды. Различают тонкую металлочерепицу с толщиной листа 0,35-0,45 мм. При снижении толщины металл становится менее прочным.

С ним нужно бережно обращаться при транспортировке, монтаже и в процессе эксплуатации. Тонкая сталь, как правило, бывает китайского производства.

  Толстой можно считать металлочерепицу с толщиной металла от 0,50 мм. Такие листы сложнее поддаются штамповке, что может негативно повлиять на точность соблюдения параметров профиля. Если берете толстую металлочерепицу для использования в условиях повышенной нагрузки, лучше покупать материалы проверенных марок, заводские, где обеспечивается высокий контроль качества продукции.

  Сырье для металлочерепицы также может различаться по виду защитного металлопокрытия. Кроме горячей оцинковки (в диапазоне 95-275 г/м2) многие производители сегодня внедряют новые антикоррозийные покрытия: цинкалюминиевое, алюмоцинковое, алюмокремниевое, железоцинковое и др.

Оборудование для производства металлочерепицы

  Технология производства металлочерепицы не является особо сложной и состоит из нескольких технологических операций, требующих определенной точности изготовления: прокатка гофрированного профиля, штамповка, и нарезка листов в указанный размер.

  При изготовлении металлочерепицы на прокатном оборудовании требуется строгое соблюдение технологии. Процесс гибки и штамповки должен производиться с точным соблюдением геометрии профиля.

Что касается технологии производства данного материала, все начинается с установки металлического рулона на размотчик линии. Затем ленту подают в прокатный стан, где уже на малой скорости она следует до ножниц.

Обратите внимание

Далее оператор на пульте линии задает необходимое число листов и определяет длину каждого листа металлочерепицы, чтобы настроить линию на автоматический режим работы.

Если рассматривать процесс в общем виде, то можно выделить следующую технологическую цепочку:

• Прокат стального оцинкованного листа.
• Пассировка — нанесение первичной защиты.
• Нанесение полимерного слоя.
• Профилирование.
• Нарезка по размерам и упаковка.

  Последовательность этапов зависит от используемого при производстве оборудования, поэтому может меняться. Но результат остается одним и тем же.

  Единственное, что будет различаться — это цветовое оформление листа. В этом плане виды металлочерепицы имеют достаточно широкий ассортимент, который способен порадовать всех без исключения потребителей.

  Процесс производства начинается с установки рулона стальной оцинкованной полосы на оборудование, которое называется отмотчиком. Это барабан, постепенно разматывающий рулон и подающий сырье на прокатный стан.

  На прокатном стане сырьевой материал получает первоначальную продольную волнообразную форму с определенной высотой гребня и шириной между волнами. В автоматическом режиме эти параметры задаются оператором. Затем полуготовый материал поступает на следующий этап, где производится штамповка, и лист принимает окончательный внешний вид.

  Далее происходит укладка металлочерепицы встопку на поддоны и процесс упаковки, после чего она окончательно готова к транспортировке.

Видео: “Как делают металлочерепицу. Производство металлочерепицы

  Видео о том как на производстве изготавливают металлочерепицу. В данном видео подробно и в отличном качестве показана линия по производству металлочерепицы, а так же подробно описано и само производство метало-черепицы.

Похожие материалы по теме:

Строение металлочерепицы

Виды рисунков металлочерепицы

Системы безопасности

Снегозадержатели: назначение, применяемость, виды, принцип действия, требования,…

Металлочерепица

При работе с листами металлочерепицы всегда пользуйтесь строительными перчатками или…

Металлочерепица

Монтаж снегозадержателей, кровельных лестниц и других устройств безопасности для…

Кровельный пирог

Основа долговечности и надежности крыши – грамотно составленный кровельный пирог из совместимых материалов, который обеспечивает герметичное и прочное покрытие. Конструкция крыши из металлопрофиля имеет многослойное строение, выполняющие 4 важных функции: гидроизоляция, термоизоляция, пароизоляция, ветрозащита. Кровельный пирог под металлочерепицу состоит из следующих ингредиентов:

• Пароизоляция. Она защищает стропильный каркас от проникновения пара, насыщенного влагой, из нагретых помещений верхнего этажа или мансарды. Пароизоляция – диффузная мембрана, которая пропускает воздух, но не дает пройти воде, она крепится на нижнюю поверхность стропил строительным степлером.
• Термоизоляция. Утеплитель монтируют между стропильными ногами каркаса крыши. Слой термоизоляции, необходимый для поддержания оптимального температурного режима, рассчитывают, исходя из климатических условий. В конструкцию холодной крыши утеплитель не входит.
• Гидроизоляция. Гидроизоляционный материал укладывается поверх стропил, чтобы защитить деревянные элементы каркаса от проникновения влаги снаружи. В качестве гидроизоляции применяется пленка или мембраны. Для устройства холодной кровли допускается использование рубероида.
• Контробрешетка. Рейки толщиной 2-3 см, уложенные вдоль стропил, образуют контробрешетку, которая формирует вентиляционный зазор между слоями кровельного пирога.
• Обрешетка. Металлочерепица монтируется на решетчатую обрешетку, закрепленную перпендикулярно стропилам. Этот элемент конструкции отвечает за распределение веса кровельного покрытия и придание жесткости скатам.

Учтите, что инструкция предписывает использование вспомогательных элементов, которые формируют герметичное покрытие, со всех сторон защищенное от проникновения влаги. Если выполнять устройство кровли из металлочерепицы, используя ендовы, коньковый профиль и различные планки примыкания, то протечек не будет даже во время обильных ливней.

Предварительный замер крыши

Начинать работу нужно с грамотного замера крыши, ее длины и ширины – это позволит рассчитать требуемое количество материалов. При ширине ската не более шести метров длина одного листа должна равняться этой ширине (с небольшим запасом для карниза). Но если ширина здания превышает шесть метров, то лист разбивается на две части, которые устанавливаются внахлест примерно 10 см.

Сам лист черепицы должен быть длиннее ската минимум на 4 см. Дело в том, что лист крепится к скату, немного перекрывая карниз. Это позволяет обеспечить хорошую вентиляцию под коньком кровли.

После этого крышу нужно измерить по диагонали. Также стоит убедиться, что у крыши правильная геометрическая форма. Более того, на этом этапе обнаружатся все дефекты и перекосы, которые нужно немедленно исправить.

Как крыть крышу металлочерепицей: дополнительные элементы

Ограждение кровли, переходный мостик и лестница на чердак

Это необходимые детали, которыми завершается основная часть монтажа кровли. Монтируют их по инструкциям, которые к ним прилагаются. Там, где все эти элементы будут крепиться к кровле, обязательно устраивается сплошная обрешетка. Мостик, ограждение и лестница привинчиваются саморезами через резиновую прокладку в прогиб волны.

Снегоуловитель

Этот элемент необходим для того чтобы лед и снег, скапливающиеся на кровле, не падали вниз большими глыбами. В процессе монтирования обрешетки в тех местах, где будет находиться снегоуловитель, под гребень волны подкладываются бруски. Устанавливается снегоуловитель под вторую поперечную ступеньку листа строго параллельно карнизу.

При монтаже снегоуловителя (его верхней части) необходимо применение усиливающей планки. Ее крепят одновременно с верхним краем элемента коньковыми саморезами прямо к обрешетке сквозь верхнюю точку каждой волны. Край низа крепится по тому же принципу, только в каждую вторую волну. Если скаты отличаются большими размерами, снегоуловители ставятся в несколько рядов.
