Как покрыть крышу ондулином своими руками

Ондулин и его преимущества

Когда кровельное покрытие теряет внешнюю привлекательность и недостаточно защищает от погодных воздействий – пора его менять. Сегодня можно найти множество альтернатив – как бюджетных, так и весьма дорогих, но отдельного внимания стоит крыша из ондулина, имеющая несколько ключевых преимуществ:

• невысокая стоимость;
• не выгорает под солнцем;
• не подвержена деформации;
• отлично противостоит влаге и резким перепадам температур;
• не создаёт шума в плохую погоду (дождь, град);
• укладку можно сделать самостоятельно;
• большой срок службы;
• легко монтируется и обладает нужной гибкостью;
• отторгает грибок и мох, не окисляется.

Такая кровля надёжна, долговечна и долго обходится без ремонта, более того,подойдёт для любого типа крыш и легко монтируется (в том числе – на старую кровлю). Листы можно покрасить в любой цвет или создать мозаику из нескольких.

Сам по себе ондулин – это целлюлоза, стекловолокно и картон, обклеенные битумом, благодаря чему соблюдены все необходимые экологические требования. В базовом варианте имеет волнистую форму и 4 цвета – зелёный, красный, коричневый и чёрный, но при желании можно найти и другие варианты.

Особые навыки для монтажа не требуются – достаточно следовать инструкциям и проконсультироваться с профессионалами, как покрыть крышу ондулином. И позвать друга – вдвоём веселее и быстрей. Предыдущий настил снимать не обязательно – ондулин превосходно ляжет как на металл, так и на шифер. Листы можно слегка выгнуть при необходимости – они обладают достаточной эластичностью и легко лягут на любую поверхность.

Как сделать обрешетку под ондулин?

Для обрешетки следует использовать хвойные породы древесины. Их структура неблагоприятна для обитания насекомых и бактерий. Размножение таких паразитов ведет к полному разрушению построенной обрешетки.

После завершения монтажа, перед креплением листов ондулина, все брусья и доски следует обработать антисептиком и противопожарным веществом.

Перед монтажом обрешетки сначала крепят гидроизоляционные мембраны. Их крепят к стропилам степлером. Затем уже приступают к монтажу обрешетки.

Обрешеткой называется основа под крепление ондулина. Ее можно сделать в двух вариантах: сплошной и пошаговой. К сплошной обрешетке прибегают, когда кроют крышу полностью или во время постройки нового дома. При сплошной обрешетке используют фанеру в 1 см толщиной или доски в толщину 2 — 2,5 см.

Обрешетка под ондулин выполняется в следующей последовательности:

1. Оформляют карниз. Первая доска крепится у самого карниза, а следующая выше на 30 см. Шаги у последующих досок увеличивают на несколько сантиметров. Также необходимо учесть, что первая доска обязательно должна иметь выступы с двух сторон.
2. Специальными гвоздями прикрепляют остальные параллельные доски. Гвозди следует выбирать длиннее, чтобы можно было выровнять имеющиеся неровности.
3. Крепят ветровую доску. Расстояние не должно превышать 4 см над самой обрешеткой.
4. Конек и планку ендовы оснащают дополнительными брусьями.

При монтаже необходимо соблюдать аккуратность с целью достигнуть целостности покрытия. Поэтому торцевые стороны досок должны плотно прилегать друг к другу и не иметь расхождения в высоте.

Необходимые инструменты и материалы для монтажа

Можно заметить, что выбор подходящего материала и инструмента для работы с ондулином намного сложнее и ответственнее чем сами монтажные работы. Если выполнить неправильные расчеты, то при работе могут возникать нештатные ситуации.

Итак, что же следует подготовить для установки ондулина?

Для начала следует выполнить точный расчет требуемого количества ондулина. Стандартный размер листа 2000×950 мм. При расчетах необходимо учитывать нахлест. По ширине нахлест должен быть 960 мм, а по длине 100‒150 мм. Как следствие, полезная площадь листа будет равняться 1,6 м2. Если вы знаете общую площадь крыши, то делите ее на показатель 1,6. Так, вы получите практически точный показатель количества листов. Хотя вычисления могут немного изменяться. На это может влиять угол кровли.

Что касается инструментов, то здесь необходим набор некоторых столярных инструментов и вспомогательных:

• Пила по дереву (ручная).
• Циркулярка.
• Гвоздодер.
• Молоток.
• Лестница или стремянка.
• Лестница, которая крепится на коньке.

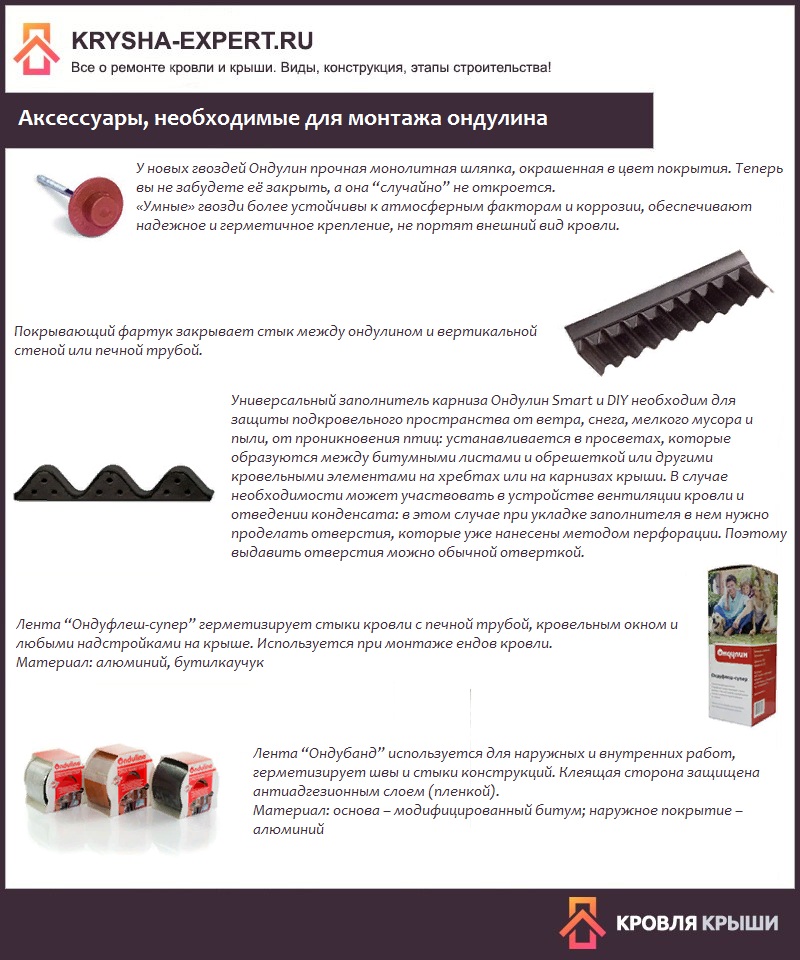

Также необходимо купить некоторые кровельные аксессуары, без которых сделать качественный монтаж будет невозможно. Сюда можно отнести:

• ендовы;
• кромковый щипец;
• конек;
• фартуки из резины;
• специальные гвозди.

Это, пожалуй, основной набор инструментов и материалов, который вам будет необходим.

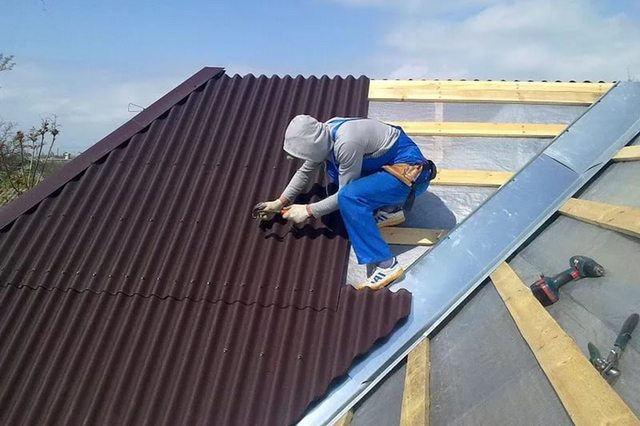

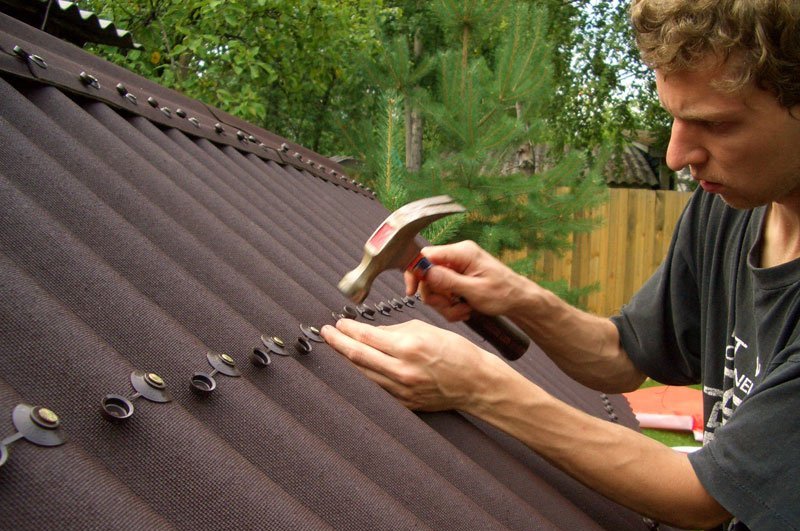

Как правильно крепить лист Ондулина к обрешетке

Кровельный материал Ондулин укладывают на обрешетку или сплошное основание, которое изготавливают из сухих пиломатериалов хвойных пород. Правильное крепление листов гарантирует отсутствие протечек и долгий срок службы крыши.

Выбор крепежа

Производитель рекомендует использовать фирменные гвозди для Ондулина, их длина составляет 70 мм, а диаметр – 3,1 мм. Новый крепеж вместо защитного колпачка, который применялся ранее, теперь выпускается с цельнолитой шляпкой, которая не деформируется от удара молотком.

Для защиты от коррозии они оцинковываются, дополнительно выполняется порошковая покраска, чтобы точки крепления не контрастировали с оттенком крыши. Использование пластикового уплотнителя необходимо для компенсации теплового расширения кровельного материала и надежной герметизации отверстия.

Применение аналогичных по размеру саморезов не рекомендуется, так как есть риск появления протечек в местах крепления из-за не плотного прилегания и отсутствия уплотнителя.

Количество гвоздей на лист Ондулина

• Ондулин Smart — 20 шт.,
• Ондулин DIY — 15 шт.

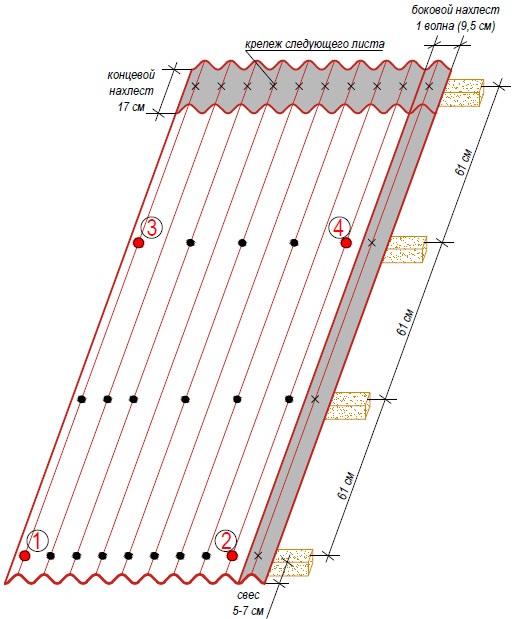

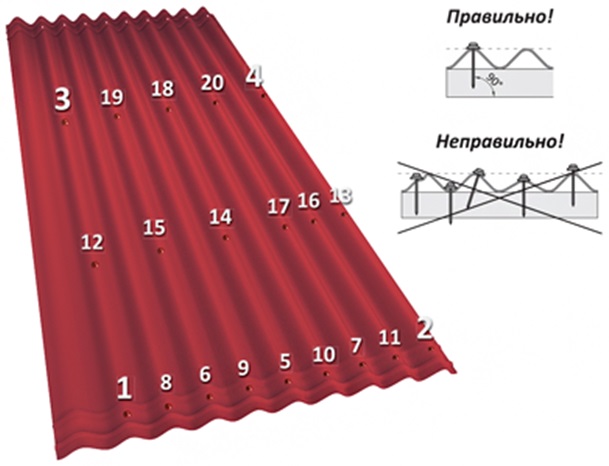

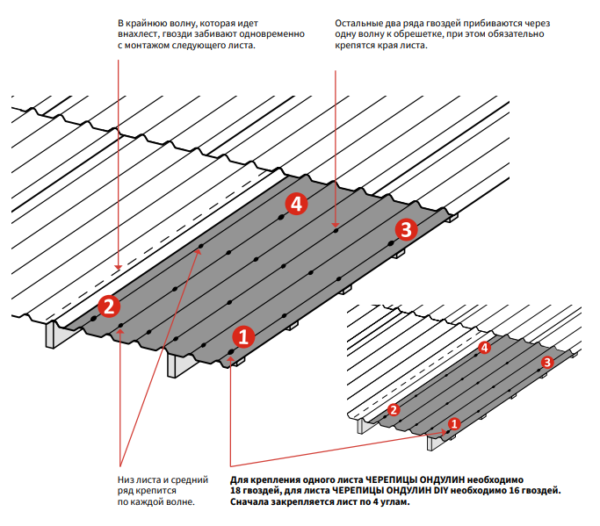

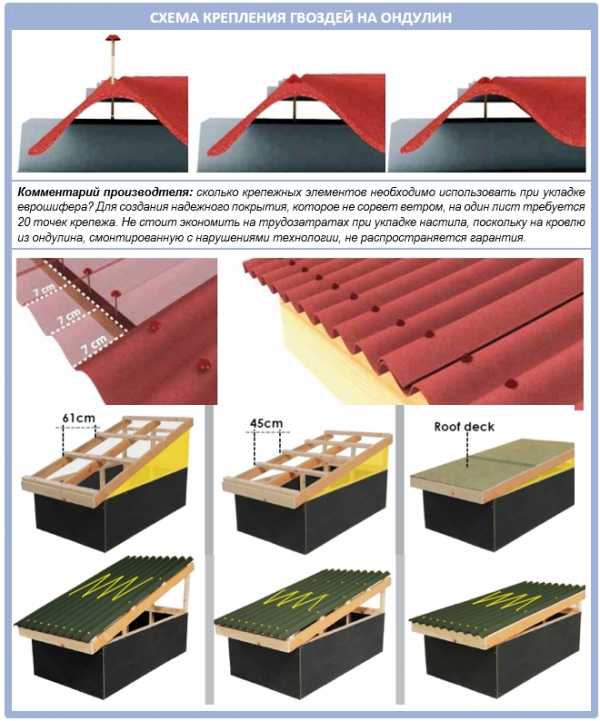

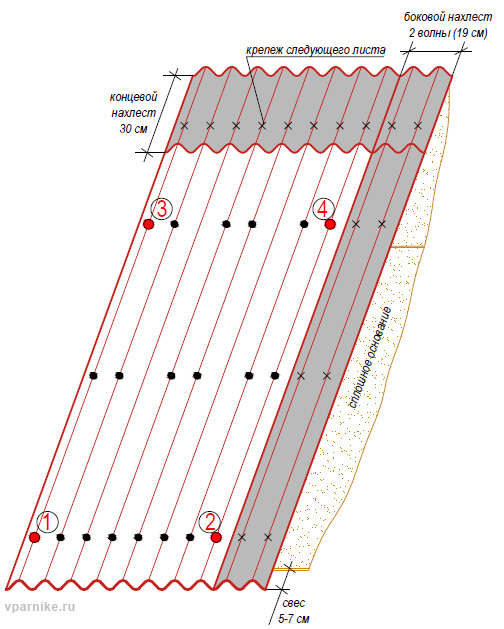

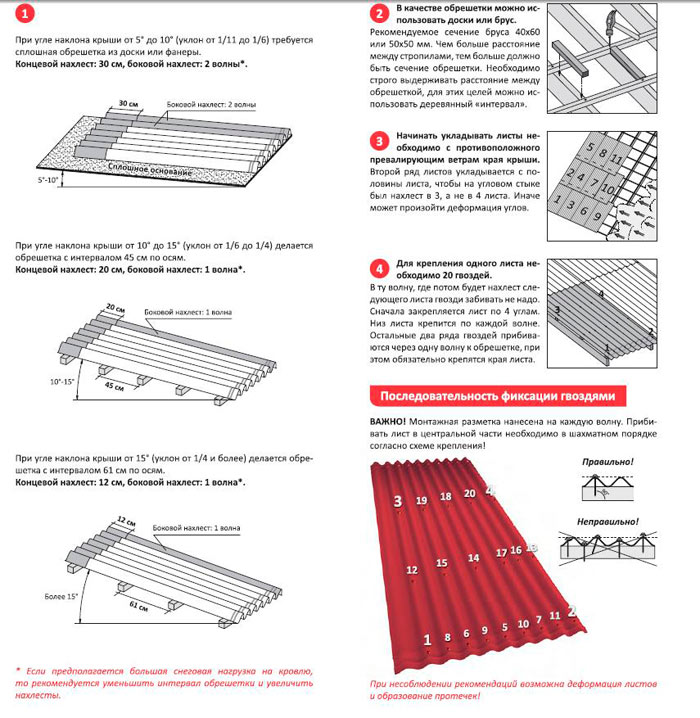

Схема расположения гвоздей

Порядок крепления Ондулина зависит от шага досок обрешетки, которая определяется углом наклона ската. Помимо этого необходимо знать схему расположения гвоздей.

Для первичной фиксации положения устанавливают четыре гвоздя по краям. Для облегчения этой задачи производитель сделал отверстия в местах крепления.

Кроме них установка гвоздей необходима в следующих местах:

• В горизонтальном верхнем и нижнем ряду крепеж выполняется в каждый верх волны. Причем верхний устанавливается вместе со следующим листом, монтируемым внахлест,

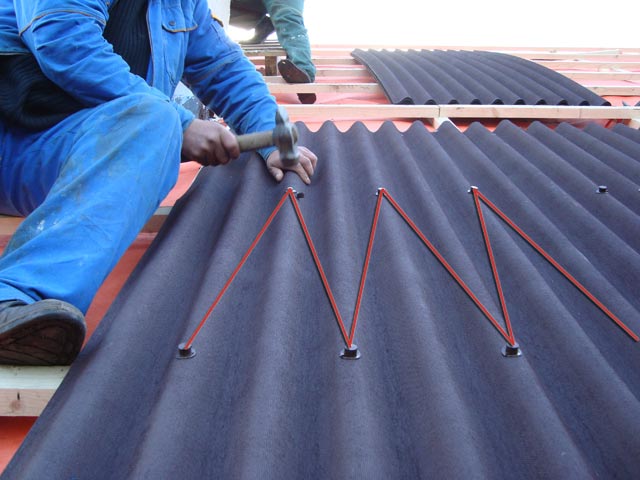

• Прибивать лист в центральной части нужно в шахматном порядке через волну, как указано на схеме крепления.

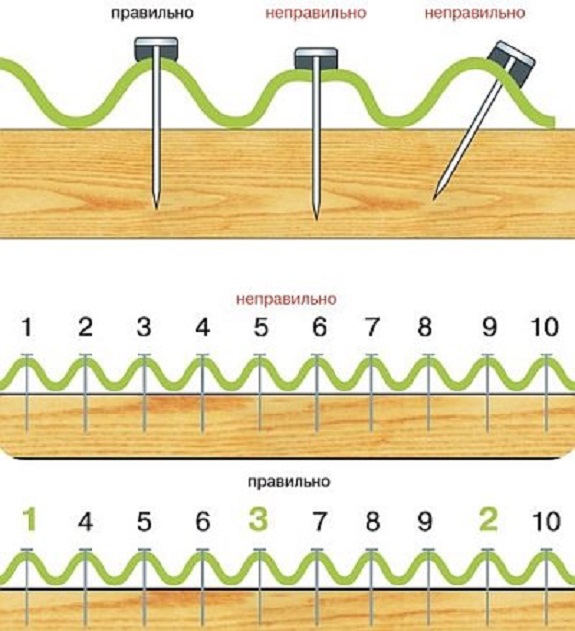

Гвозди нужно забивать в верх волны четко под углом 90° относительно плоскости крыши. Нарушение может привести к деформации листа и протечкам.

Подготовительные работы

В самом начале исполнения конструктивных работ по данному элементу крыши, обязательно требуется наличие плотницкого инструмента, гидроизоляционной пленки, шиферных гвоздей, обрезной деревянной доски приблизительной толщины 25 мм и сечением брусьев 45х50 мм.

Перед монтажем требуется проверка геометрической правильности кровли с помощью шпагата натянутого вдоль карниза и конька. Также желательно внизу отвеса крыши прибить к брускам обрешетки дополнительный брусок, к которому непосредственно при помощи саморезов прикрепить ветровые доски.

Устройство обрешетки

Существует ряд следующих правил по установке обрешетки: если, к примеру, перепад углового ската крыши имеет разницу приблизительно 5-10 градусов, элемент выполняют сплошным настилом из доски или влагостойкой фанеры. Каждый последующий ряд должен обязательно идти в на хлест на предыдущий с запасом в 300 мм, но в этом случае боковое перекрытие выполняют с на хлестом в две волны.

Если же угол колеблется от 10 до 15 градусов, обрешетку крыши под ондулин монтируют параллельно карнизу из брусьев 45х50 мм с выбранным интервалом между основными осями брусьев и равному уже 450 мм.

При таком варианте напуск выше положенных ондулиновых листов к обрешетки не должен превышать 200 мм, а самого бокового перекрытия не больше чем на одну волну. При условии, что угол уклона превысил допустимые 15 градусов обрешетку создают из брусьев того же сечения, но при этом шаг меж их осями должен быть равен 600 мм, в свою очередь верхний ряд должен иметь минимальный напуск в 170 мм. В данном случае боковое перекрытие должно происходит в одну волну.

Устройство обрешетки крыши из ондулина

Характерные особенности при проведении кровельных работ

Для проведения установочных кровельных работ из ондулина потребуются элементы конька, ендовы, щипца, которые идут в комплекте с кровельным материалом. В случае если сама конструкция крыши несет возможность примыкания ее части к стене, в обязательном порядке требуется наличие покрывающего фартука.

Может понадобится самоклеющаяся лента «Ондуфлеш», которая играет роль, как и изолятора, так и соединителя полотен гидроизоляции. Кроме этого чтобы добиться положительного результата в плане надежности пара изоляции внутри крыш, рекомендуется применение материала специального состава «Ондутис R70».

Меры предосторожности при выполнении работ

При выполнении монтажа кровли рекомендуется не ходить по самому материалу без предусмотренной техническими требованиями страховки, а перемещаться по крыше наступая лишь на гребни волны, но никак не между ними. Допустимая температура для проведения кровельных работ должна быть равна промежутку от -5 до +30 градусов.

Несколько слов об ондулине

Ондулин как кровельный материал

Перед тем как описывать устройство крыши из ондулина необходимо разобраться – что же представляет собой ондулин?

Ондулин

По своей структуре ондулин является своего рода шифером  из гибкого материала. Основу ондулина составляет органическая масса, которая пропитывается битумом.

Чтобы обеспечить ондулину (а значит – и кровле из него) водонепроницаемость и высокую прочность, пропитку производят в камере высокого давления, нагревая битум до температуры 120 – 140 градусов.

В состав ондулина входят:

• Целлюлозно-волокнистая основа
• Наполнитель (минеральный компонент)
• Смолы для повышения термостойкости ондулина
• Пигменты минеральной природы (красящие вещества)

Используемая основа из органических волокон обеспечивает уникальную текстуру поверхности, которой отличается ондулин – крыша из этого материала обладает весьма презентабельным внешним видом и долго сохраняет первоначальную красоту.

Ондулин: преимущества

Крыши из ондулина достаточно популярны как в странах ЕС (что объяснимо, ведь именно в Европе ондулин был выведен на широкий рынок массового строительства), так и в нашем государстве.

Объясняется такая популярность ондулина его отличными характеристиками:

• Кровля крыши ондулином позволяет получить практически водонепроницаемую кровлю. Все дело в том, что ондулин, изготовленный с соблюдением технологии, отличается практически нулевым водопоглощением, и даже при длительном пребывании в смоченном состоянии не впитывает влагу.
• Также ондулин отличается высокой устойчивостью к температурным воздействиям: он одинаково хорошо переносит как жару, так и холод. Кроме того, при резких сменах температур (к примеру, во время первых заморозков) ондулин не проявляет склонности к растрескиванию в отличие от некоторых других кровельных материалов.
• Несмотря на то, что основу ондулина составляет органика (чаще всего это целлюлоза), ондулин является биологически инертным. Благодаря битумной пропитке ондулин не повреждается бактериями, грибами, а также – не представляет интереса для насекомых-древоточцев. Химическая стойкость ондулина тоже достаточна – большинство используемых в быту кислот и щелочей его не повреждают.
• Важным преимуществом, которое делает оправданным  монтаж крыши из ондулина для промышленных зданий является его маслостойкость.

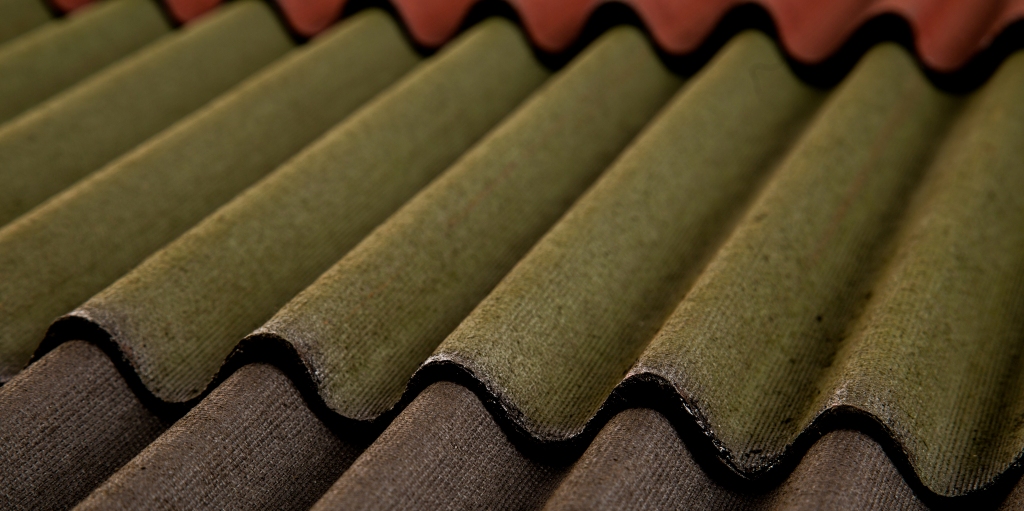

Внешний вид ондулина

Кроме всего вышеперечисленного ондулин устойчив к ультрафиолету (не меняет цвет даже после нескольких лет эксплуатации), а также – обладает небольшой массой. Последний аргумент весьма важен, если вы проводите покрытие крыши ондулином своими силами. Вы не только сэкономите силы на подъеме ондулина к месту монтажа, но и можете использовать более тонкие стропила  с меньшей несущей способностью.

Как видите, аргументов в пользу применения ондулина достаточно. Далее мы рассмотрим саму технологию обустройства кровли из этого материала.

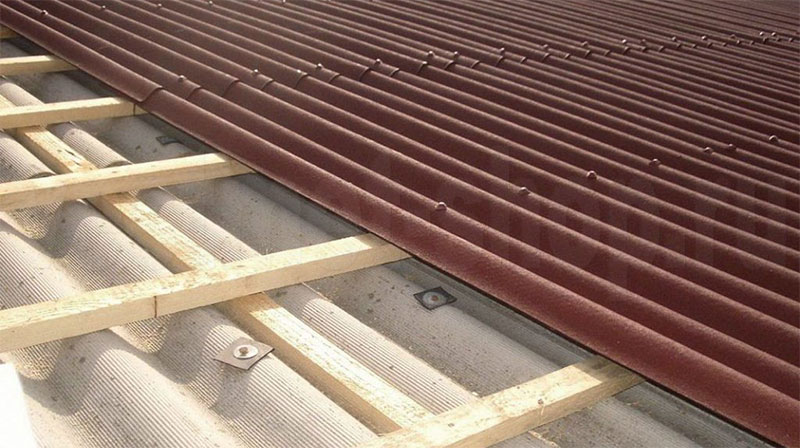

Преимущества укладки ондулина поверх старого покрытия

Так называемый однулиновый «капюшон» оказывается удобным методом перекрыть протекающую или потерявшую внешний вид крышу дома, имеющим ряд достоинств:

• Экономия времени и финансовых средств;
• Работы можно проводить в любую погоду;
• Ондулин – лёгкий материал, который не окажет большой нагрузки на изначальную крышу;
• Если между старым и новым покрытием проложить утеплитель, то можно значительно снизить теплопотери дома, особенно, в чердачном и мансардном помещениях.

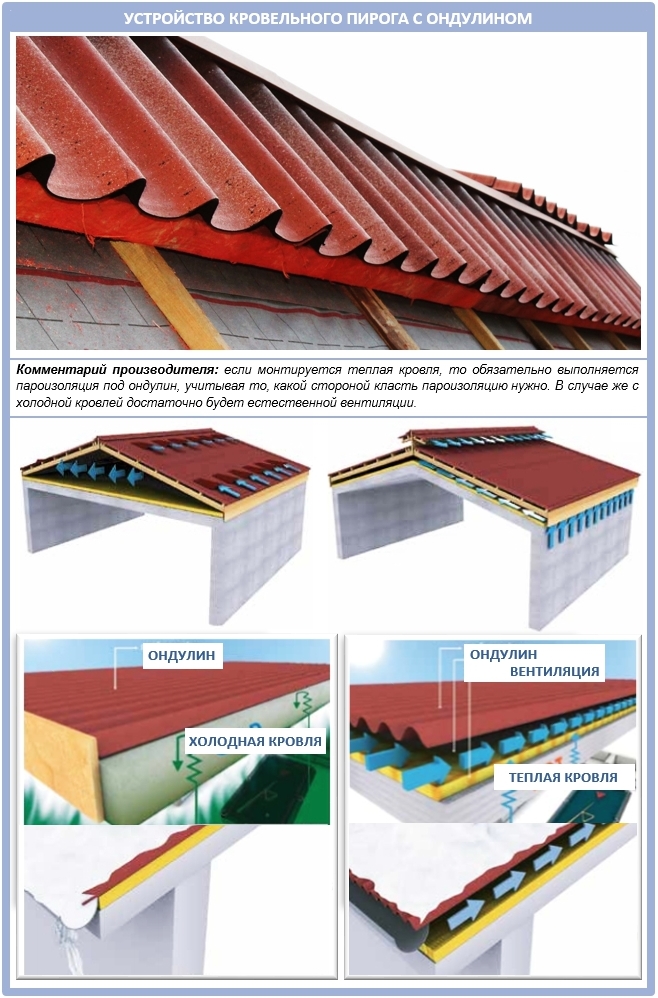

На какую крышу можно уложить ондулин и из чего должен состоять кровельный пирог

Универсальность материала позволяет использовать его на кровле любого типа. В качестве примера, возьмем классический вариант дачных домиков, обладающих крутой двускатной крышей и не предназначенных для круглогодичного проживания, а поэтому и не имеющих утепления. Обрешетка в таких домах зачастую имеет большой шаг, поскольку значительная крутизна крыши предполагает отсутствие существенных нагрузок: снег и дождевая вода скатываются оттуда практически моментально.

Чтобы конструкция кровли обеспечивала достаточную гидро- и ветрозащиту подкрышного пространства, чтобы не образовывался конденсат, вызывающий гниение стропильного и обрешеточного материала, в состав кровельного пирога должны входить (по порядку, начиная изнутри):

• стропила;
• гидроизоляционный материал;
• контробрешетка;
• обрешетка;
• листы ондулина.

Пошаговая технология укладки

Вы хотите, чтобы крыша из ондулина вашего жилища была выполнена качественно? Тогда при монтаже строго придерживайтесь инструкции. Выполняйте все рекомендации:

1. Когда наклон для крыши 5-10° требуется сделать под уложенный еврошифер сплошную обрешётку. Для этого подходит фанера или доски. Нахлест в конце требуется на 300 мм. По бокам это будет 2 волны материала.
2. Когда наклон кровли составляет 10-15°, требуется обрешётку делать только из досок. С шагом (по осям наших досок) в 450 мм их крепят к крепким стропилам. При её изготовлении доски крепятся к стропилам с шагом 450 мм. В конце нахлест нужен в 200 мм. По бокам — в 1 волну.
3. Когда кровля крыши под наклоном больше 15°? Между осями досок для обрешётки оставляйте расстояние в 600 мм. В конце пусть будет нахлест в 170 мм, а по бокам требуется запас в 1 волну.
4. Бруски обрешётки, которые крепят на стропилах, нужно располагать ровно и параллельно к карнизу. Для этого используют шаблон из дерева. Он идеально ровный и показывает требуемый размер.
5. Форма у еврошифера как у обычного шифера. Разметку по нему делают цветным карандашом. Иногда берут кусок еврошифера и тогда разметка выходит аккуратнее.
6. Если нужно разрезать лист, такое действие производят ножовкой, которой пилят древесину. Чтобы инструмент не застревал в материале, его можно смазать маслом. Если удобно, используйте любую (циркулярную или ручную) электропилу.
7. Лист ондулина весит всего 6 кг, что облегчает его монтаж.
8. Начиная монтаж, учитывайте откуда дует ветер. От его направления на скате нужно начать дело с другой стороны. Для 2-го ряда требуется еврошифер, в 0,5 от целого полотна. Так, удобнее. Нахлест по бокам будет не в 3, а в 4 листа.
9. Еврошифер крепят гвоздями и потребуется на один 20 шт. Располагают их на конце материала, где углубление волн и сверху и когда идёт нахлест кровельного материала. Крепить нужно к брускам, пропуская по 1 волне.
10. Чтобы ровно уложить шифер на бруски, натягивают верёвку и при работе на неё ориентировалось. Укладка выходит ровнее и аккуратнее.

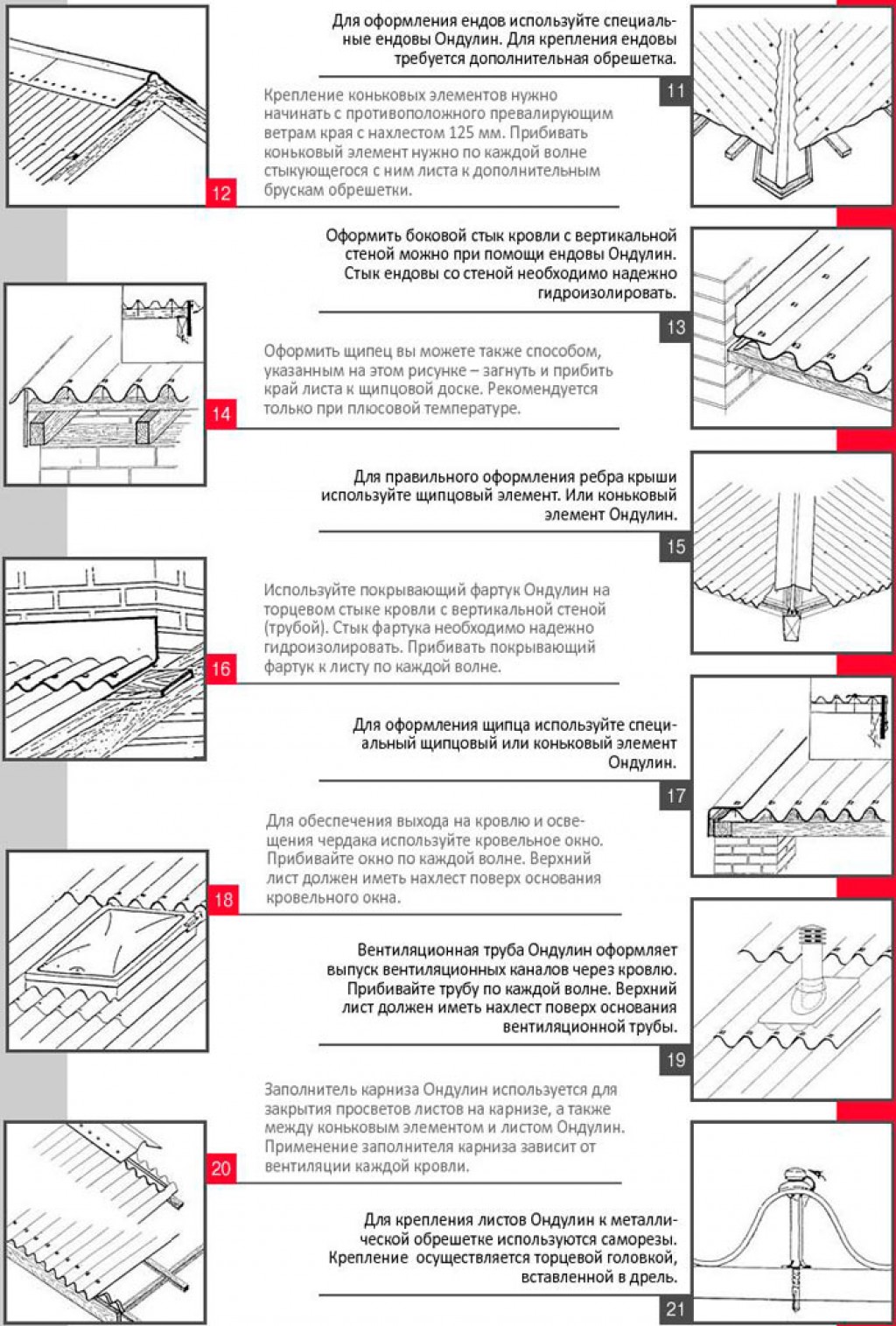

11. Коньки кровли нужно крепить на скате. Располагают их, ориентируясь, что ветер дует напротив. Для крепления конька требуется дополнительный брусок и гвозди, которые забивают во внутренние области волн материала, которые вплотную стыкуются.
12. Чтобы оформить еды требуются ендовы. Их делают из еврошифера. Под енды предусматривают специальную обрешётку.
13. Когда оформляют щипец, используют щипцовый или коньковый элемент. Они сделаны из ондулина и продаются в ассортименте.
14. Когда на улице плюсовая температура, можете оформить щипец и таким способом. Загибайте конец еврошифера и закрепляйте его, используя доску щипковую.
15. Когда будете оформлять рёбра кровли, используйте аналогично щипцовые или коньковые элементы. Их производит та же фирма что и ондулин.
16. Когда стык кровли примыкает к вертикальной стене, то крепление делают ендовой, изготовленной и еврошифера. По стыку располагают отлично изолирующий материал. Делайте на совесть, чтобы в стыки не проникла вода. К листу нужно гвоздями крепить фартук.
17. Чтобы крыша отлично вентилировалась, делают вентилятор. Устанавливают его по каждой из волн, где они сопрягаются с листами. Сверху вентилятора делается нахлест их полотна.
18. Если хотите, чтобы на чердак поступал дневной свет, вмонтируйте окно. Крепят его надёжно гвоздями на стыке ондулиновых волн. Сверху окна листы укладывают на раму внахлёст.
19. Если нужно закрыть промежутки между листами при установке карниза либо конька, пользуются специальным наполнителем. У вас на чердаке не будет вентиляции? Тогда заполнитель может не понадобиться.
20. Короб для карниза оптимально использовать. Он способствует лучшей гидроизоляции карниза. Максимально с карниза может свешиваться лист на 70 мм.
21. Для вентиляции берут специальные трубы, которые выпускает та же компания, что и еврошифер. Крепят трубы в основании по волнам полотна гвоздями. Внахлёст, требуется уложить часть, которая окажется сверху.
22. Гребёнку, называемой вентиляционной, нужно прибить прямо пол листом, расположенным на карнизе. Тогда в просветах между нашими листами не будут разводиться насекомые и не станут вить гнёзда птицы.
23. Если обрешётка металлическая, то еврошифер нужно крепить к ней саморезами. Саморезы лучше всего затягивать дрелью. Так, вы будете рассчитывать свою силу и не повредите кровлю.
24. На стыках производят гидроизоляцию. Производитель кровельного материала выпускает для этого специальную ленту. Которую называют Ондуфлешем.
25. Аналогично и места, где возле окон проходит кровельный материал, изолируют Ондуфлешем.
26. И вокруг ендовы прокладывают Ондуфлеш. Это придаёт ей законченный вид.
27. По карнизам нужно пройтись Ондуфлешем, чтобы деревянная обрешётка была защищена от проникновения влаги.
28. Ондуфлеш — это самоклеящаяся лента. Это подходящий материал, чтобы закрыть стыки там, где есть надстройки, по всей крыше.
29. Пароизоляцию на такой крыше организуют с помощью Ондутис R70. Это надёжный материал.

Крыша, уложенная еврошифером, красивая, экологичная. Она прочная и надёжно защитит жилище от ветра, дождя, снега. Срок службы ондулина минимум 25 лет.

Благодаря правильной пароизоляции и герметизации стыков листов, в вашем жилище будет отличный микроклимат. В холода в комнатах станет тепло, а летом прохладно.

Монтаж обрешетки под ондулин

Чтобы укладка листов ондулина была прочной и надежной следует правильно подготовить каркасную основу. Перед установкой обрешетки укладывается два слоя гидроизоляционного материала и вдоль стропильных ног прибиваются основные части контробрешетки. Монтаж основы для ондулина выполняется в несколько этапов:

• устанавливается карнизная деревянная планка, диаметр которой должен превышать сечение составляющих частей обрешетки;
• вторая доска крепится параллельно этой планки с промежутком в 28 -30 сантиметров;
• следующие деревянные части каркасной основы монтируется согласно установленному по проекту шагу.

Если скат крыши превышает 20 градусов, то расстояние между брусками обрешетки должно составлять 60-80 сантиметров. В случаях увеличения промежутка устанавливаются дополнительные деревянные рейки.

Для скрепления досок применяют удлиненные саморезы или гвозди. После закрепление всей конструкции каркасной основы следует проверить ее герметичность с помощью проведения замеров диагоналей ската. В правильно выстроенной обрешетке значения должны совпадать.

После этого монтируются с торцов ската крыши ветровые планки. Такая доска прибивается на 3,5 сантиметра выше уровня обрешетки. Деревянные бруски для конька устанавливаются параллельно карнизу. Каждая доска обрешетки должна быть расположена на одинаковом расстоянии.

Обрешетка под ондулин

Положительные и отрицательные стороны ондулина

Ондулин относится к довольно популярным материалам частного строительства. Его большая часть потребителей использует его в качестве дополнительного покрытия, а не основного, но давайте обо всем по порядку.

Преимущества еврошифера кроятся в следующем:

• Небольшая масса одного листа. Отсюда следует, что для материала не потребуется создавать прочную стропильную систему и можно обойтись каркасом, а это серьезно экономит финансы. Помимо этого, легкость продукции позволяет совершать монтаж самостоятельно, даже в одиночку.

• Долговечность. Не так давно этот материал не выдерживал длительного воздействия влаги на поверхность, а сегодня, когда он производится с новой формулой битума, продолжительность эксплуатации доходит до 50 лет, главное правильно совершить монтажные работы.
• Высокая эластичность позволяет устраивать такой вид кровли на сложные кровельные конструкции.
• Благодаря свойствам материала и метизам со шляпками достигается практически стопроцентная гидроизоляция.
• Небольшой вес позволяет монтировать материал поверх старого основания без его демонтажа. Для этого сооружается своеобразная обрешетка и на нее крепятся листы.

Недостатками данного покрытия считаются следующие пункты:

• Шероховатость поверхности не позволяет спускаться осадкам естественным образом и для очистки кровли в зимнее время вам придется забираться туда довольно часто. Впрочем, решить такую проблему можно при помощи крутоуклонной стропильной системы.
• Свойства материала позволяет производить монтаж только в определенных условиях.
• Ондулин относится к мягким кровлям, поэтому зачастую ее укладывают поверх сплошной обрешетки. В ее структуре обязательно должна наблюдаться контробрешетка, для отвода большого количества конденсата, поступающего с нижележащих помещений.

Приобретая кровельный материал, нужно изучить его на дефекты: сколы и трещины.

Что собой представляет материал

Первоначально, до того, как приступить к монтажу, нужно изучить свойства материала. Ондулин похож на шифер, однако, он отличается гибкой основой. Такая кровля состоит из таких слоев:

• основная- плита целлюлозно-волокнистая;
• минеральные добавки и наполнитель, которые отвечает за прочность;
• битумная смола, которая гарантирует устойчивость к влаге;
• пигмент- отвечает за эстетику шифера.

Цена 1м 2 ондулина стартует от 200 руб, поэтому стоимость листа шириной- м, длиной- 2 м, толщиной- 3 мм, шириной волны- 9.5 м и весом 6.3 кг составляет 395 рублей. Купить материал можно в любом строительном магазине, многие также обеспечивают доставку на дом.

Основные характеристики материала

По внешнему виду битумные листы очень похожи на обычный шифер, но если посмотреть на их технические характеристики, можно заметить целый ряд отличий. А именно:

1. Одним из наиболее пожароопасных кровельных материалов считается именно ондулин. Укладка его может осуществляться исключительно на негорючее основание. При температуре более 250 градусов битумное покрытие быстро воспламеняется, что делает невозможным его использование на крышах школ, детских садов, поликлиник и прочих общественных учреждений.

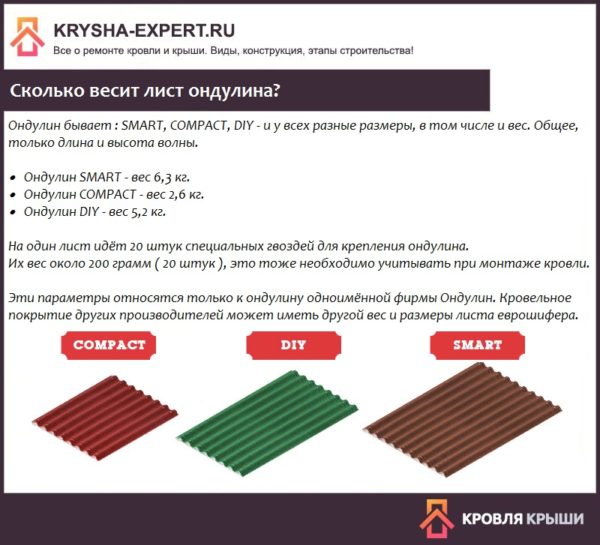

2. В отличие от шифера, вес одного листа ондулина не превышает 6,5 килограмма. Эта особенность позволяет отнести еврошифер к категории наиболее легких материалов, которые не оказывают большую нагрузку на стропильную систему. Укладка ондулина на крышу может осуществляться собственными руками, без специального оборудования и большого количества помощников. Транспортировка материала также не требует больших затрат, так как листы можно доставить на участок при помощи собственного легкового автомобиля.

, укладка которого подробно рассмотрена в данной статье, способен выдерживать большие физические нагрузки (960 кгс/кв. м). Такая кровля не подвержена деформации, устойчива к сильным порывам ветра и не теряет прочность под воздействием морозов и больших слоев снега.

Расчёт пиломатериалов

После замеров скатов можно переходить к общему расчёту кубатуры лесоматериалов. Сначала приведём пример расчёта сплошной конструкции:

1. Общая площадь кровли равна 96 кв.м. (стороны одного ската равны 6 и 8 м).
2. Площадь одной доски 0,15×6 = 0,9 кв.м.;
3. Необходимое количество досок 96/0,9 = 107 шт.;
4. Объём одной доски 0,15×0,025×6 = 0,0225 куб.м.;
5. Объём всех досок 107×0,0225 = 2,4075 куб.м.

Теперь проведём расчёт обрешётки для крыши такого же размера, но уже с шагом в 0,6 м:

1. Количество досок на первом скате 6/0,6 = 10 шт.;
2. Общая длина всех досок на одном скате 10×8 = 80 м.п.;
3. Общая длина всех досок на двух скатах 80×2 = 160 м.п.;
4. Необходимое количество досок 160/6 = 27 шт.;
5. Общий объем лесоматериалов 27×0,0225 = 0,6075 куб.м.

Технология грамотной кровельной укладки

Пошаговая инструкция – как укладывать ондулин на крышу своими руками состоит из нескольких этапов.

Пароизоляция и гидроизоляция

При создании покрытия следует позаботиться о монтаже гидроизоляции, которая настилается под финишный слой. Для этого применяется паро- или гидроизоляционная мембрана, отличающаяся качеством и надежностью. Она укладывается поверх стропил внахлест с провесом на 2 см. Рулон раскатывается в поперечном направлении и отрезается. Стыки проклеиваются двусторонним тканевым скотчем.

Укладка обрешетки

В единую систему крыши входит контробрешетка и обрешетка. Контробрешетка беспечивает циркуляцию воздуха вдоль мембраны. Лишняя влага удаляется, способствуя просушки конструкции. По рекомендациям специалистов, обрешетка под ондулин на крышу выполняется сплошной. Такой вид необходим для предотвращения провисания и проседания покрытия. Его тип прямым образом зависит от угла наклона. Существует три варианта:

1. Пологая кровля (с наклоном 5-10 градусов) требует построить сплошной тип обрешетки. Ее изготавливают из листов ДСП или из досок-шалевок.
2. Односкатный дом с углом наклона в 10-15 градусов, обустраивается обрешетчатыми досками или брусками, расположив их друг на друге на расстоянии 45 см.
3. Четырехскатный тип крыши и угол больше 15 градусов указывают на необходимость укладывания обрешетки в виде брусков на отдалении 60 см.

Фиксация происходит к элементам контробрешетки с помощью гвоздей или саморезов.

Этапы монтажных работ

Технология укладки ондулина не имеет сложных манипуляций. Для правильного монтажа необходимо придерживаться правил и пошаговых рекомендаций. Вес полотна составляет 6 кг, что позволяет без труда поднять материал на крышу. Использование покрытия обеспечивает создание легкой конструкции. Кровля из битумного полотна смотрится всегда элегантно, а манипуляции по ремонту крыши из ондулина проводятся без особого труда. Как перекрыть крышу ондулином и правильно закрепить материал? Поэтапная схема состоит из шагов:

1. Обрезаются полотна нужного размера, чтобы выполнить покрытие. Необходимые по чертежу параметры отмечаются карандашом на листовом материале. С помощью болгарки или ножовки нарезаются листы.
2. Для обеспечения точного горизонтального расположения материала на поверхности крыши натягивается шнур.

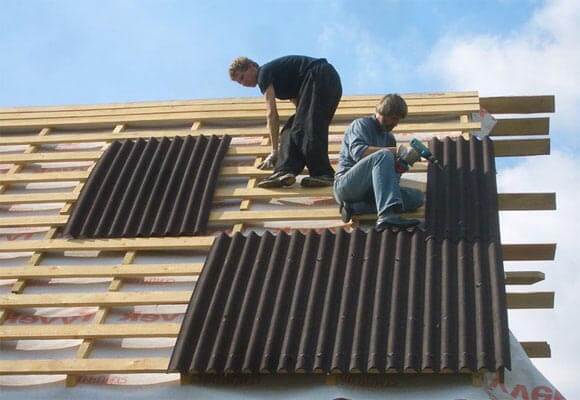

3. Закрепление готовых полотен начинается с безветренной стороны здания. Полотна монтируются с нижней части. Край кровли должен выступать на 6-8 см от стены для установки стоков для осадочной влаги. Ломанная крыша своими руками покрывается, начиная с верхней части.
4. Уложенный первый лист фиксируется гвоздями, начиная со второй волны от торцевого края, придерживаясь шахматного порядка.
5. Второй элемент накладывается на крышу дома внахлест на одну волну, и крепиться специальными гвоздями с широкими шляпками. Перекрывать следует до тех пор, пока не закроется первый нижний ряд.
6. Крепление ондулина второй линии проводиться в шахматном порядке внахлест на первый ряд на 10-15 см. второй ярус начинается с половины листа.
7. Таким образом легко уложить весь покрывающий материал на крышу своими руками. По завершению укладки листов остается прикрепить полукруглый конек, а с торцов ветровую доску.

Все этапы как крепить ондулин простые и понятные. Но как сделать всю работу качественно? Для этого необходимо учитывать некоторые нюансы в укладке материала.

Особенности монтажа ондулина на металлическую обрешетку

Кровельные материалы Ондулин монтируются на металлическую обрешетку с помощью специальных винтов с защитной шляпкой. Выполнение требований инструкций и соблюдение последовательности операций являются залогом безупречной и долгой службы кровли.

Обрешетка из «шляпного», или «омега-профиля» монтируется на стропильную систему, состоящую из сборных или сварных металлоконструкций. Необходимость замены деревянного бруса на металлопрофиль вызвана следующими причинами:

— крепление бруса к металлическим конструкциям должно осуществляться с помощью болтов, что достаточно трудоемко и дорого;

— крыша из металлоконструкций имеет большое межстропильное расстояние, что требует применение бруса большого сечения;

— при перепадах температуры на поверхности металлоконструкций образуется конденсат, вызывающий появление грибка и гниение древесины;

— как правило, крыши из металлоконструкций имеют большие размеры, что влечет необходимость наращивания брусьев обрешетки. При увеличении длины шляпный профиль монтируется внахлест, что упрощает работу и не нарушает плоскость кровли.

Крепление обрешетки из шляпного профиля

Крепление обрешетки из металлопрофиля осуществляется согласно инструкции производителя:

— в основании профиля с шагом межстропильного расстояния просверливаются по два отверстия;

— шаг обрешетки выставляется по шаблону;

— на каждом стропиле размечаются и просверливаются два ответных отверстия;

— крепление профиля осуществляется саморезами.

В остальном обрешетка из металлопрофиля от деревянной не отличается, а кровельные материалы монтируются согласно инструкции изготовителя.

Последовательность монтажа ондулина на металлическую обрешетку

1. Монтаж кровли осуществляется рядами от карниза к коньку. Первыми укладываются листы с подветренной стороны. Расстояние от края листа до осевой линии профиля обрешетки должно равняться 7 см.

Все следующие ряды укладываются таким образом, чтобы середина верхнего листа приходилась на стык двух нижних.

2. Так как ондулин обладает достаточной гибкостью, необходимо соблюдать последовательность крепления листа по точкам:

а) крепится нижний угол в первой волне со стороны щипца;

б) крепится нижний угол в девятой волне;

в) крепится верхний угол в первой волне:

— если уклон более 15 градусов, эта точка крепления располагается на 3-й планке обрешетки;

— если уклон менее 15 градусов, эта точка крепления располагается на 4-й планке обрешетки.

г) осуществляется последовательное крепление во всех остальных точках: нижний ряд, второй ряд, и т.д.

3. При уклоне скатов более 15 градусов листы укладываются с боковым перекрытием в одну волну и торцевым нахлестом 17 см.

При уклоне скатов 10-15 градусов ондулин монтируется с боковым перекрытием в одну волну и торцевым нахлестом 20 см.

4. Отверстия для крепления просверливаются в верхних точках волн. Сверла должны соответствовать диаметру винтов и иметь заточку, учитывающую материал обрешетки.

Важно: кровля из ондулина монтируется рекомендуемыми производителем винтами с защитной шляпкой.

Используйте электроинструмент с регулируемой настройкой вращающего момента, это поможет избежать повреждений кровельного материала.

Как крепить и не испортить ондулин

На ощупь ондулин напоминает толстую прессованную бумагу, по сути, он таковой и является, просто несколько десятков бумажных слоев пропитаны и проклеены битумным составом. Его можно легко разрезать или пробить острым сапожным ножом. Поэтому при креплении важно соблюдать меру в прилагаемом усилии. Будете крепить сильными ударами – растянете и деформируете лист, появятся перекосы и щели. Бить приходится в верхнюю точку волны, не имеющей опоры с обратной стороны полотна, поэтому, не рассчитав удара, можно легко пробить лист насквозь.

Ондулин, крепление: гвозди или саморезы

Есть смысл воспользоваться гвоздями для фиксации листа ондулина по нескольким причинам:

1. Если вам необходимо крепить ондулин на крыше с высокой производительностью и приемлемым качеством укладки материала;
2. Крепить гвоздями проще, можно легко дозировать усилие, с которым забивается гвоздь в дерево обрешетки, что не всегда возможно при использовании саморезов и электрического шуруповерта;
3. Гвозди обходятся дешевле саморезов. Даже на самое маленькое здание с кровлей в 30-40 листов ондулина нужно не менее 1000 штук элементов крепления.

К сведению! Проще всего крепить материал гвоздями, длиной 70мм и диаметром в 3,5мм. Можно использовать обычные строительные гвозди, достаточно одеть на них шайбы в 25 мм и защитные колпачки из ПВХ.

Саморезы, используемые для фиксации ондулина, имеют специальную шестигранную головку, позволяющую легко крепить кровельный материал на обрешетке из самой твердой древесины. Большую часть нагрузки принимает на себя шуруповерт, но работать электроинструментом надо крайне осторожно, чтобы при ввертывании самореза не смять и не пробить полотно ондулина.

Если для обрешетки использовались брусья из дуба, акации или больной сосны, избитой сучками, дефектами, могут возникнуть проблемы с забиванием гвоздей. В этом случае гвозди обмакивают в обычный керосин или солярное масло. Такая обработка предотвращает опасность раскалывания бруса обрешетки и защищает крепеж от ржавления. Но работать подобными методами надо осторожно, иначе пятна от солярки могут попасть на поверхность и испортить внешний вид кровли. Удалить такое загрязнение практически невозможно.

Можно ли заменить лист ондулина после того, как его закрепить

Одной из проблем, связанной с низкой прочностью полотна, является необходимость замены или временного демонтажа отдельного листа или нескольких полотен с последующей повторной укладкой на место. Чаще всего трудность снятия полотна с кровли связана с тем, что необходимо вытащить большое количество крепежа, не повредив само полотно гвоздодером.

Если крепить ондулин саморезами, то снять их впоследствии не представляет большого труда, поэтому при аккуратном обращении можно достаточно просто и быстро раскрутить крепеж снимаемого полотна с помощью шуруповерта, после возвращения листа на место повторно крепить все саморезы на свои места.

С гвоздями дело обстоит гораздо сложнее. Все зависит от того, как изготовлена обрешетка. Обычный гвоздь для крепления можно вытащить, но не гвоздодером, а специальным приспособлением.

Если обрешетка выполнена всплошную или набита из доски с малым шагом, то можно попробовать вытащить гвозди и снять лист с помощью гвоздодера. Для этого на впадины полотна ондулина укладывают несколько круглых реек, сверху устанавливают толстую доску, и можно аккуратно поддеть и вытащить гвоздь.

Если крепить лист фирменными гвоздями с накатанными рифлениями, то снять лист без разрушения и деформации кровли практически невозможно.

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Подготовительные работы

При монтаже ондулиновых листов важным моментом является корректное проведение подготовительных работ с соблюдением основных рекомендаций.

При осуществлении любых строительных работ первым этапом является выбор основных, расходных и вспомогательных материалов, их подготовка. Нужно также запастись необходимыми инструментами. Качественная укладка кровельного покрытия во многом определяется основательным выполнением подготовительного этапа.

Расчет материалов и подбор инструментов

Не будет преувеличением сказать, что подбор и расчет материалов, выбор инструментов в данном случае представляет большую сложность, чем само проведение работ. Но именно тщательный расчет и подбор материала позволяют с легкостью провести последующий монтаж покрытия.

В первую очередь надо купить требуемое количество ондулина. Для этого надо знать общую площадь кровли. Стандартный размер листа составляет 2000 х 950 мм. Необходимо принять во внимание и нахлест, который надо будет делать во время укладки листов. Величина нахлеста по ширине будет составлять 9,6 см, по длине – от 10 до 15 см. В итоге полезная площадь одного ондулинового листа составит примерно 1,6 кв. м. Разделив общую площадь кровли на эту величину, можно получить приблизительное количество листов, необходимых для создания кровельного покрытия. Правила проведения расчета меняются в определенной степени по мере сокращения величины угла наклона кровли до достижения параметров пологой крыши.

Помимо листов ондулина, надо приобрести также набор оформительских комплектующих. В него входят:

• конек;
• кромковый щипец;
• ендовы;
• особые стальные гвозди с пропиленовыми шляпками различных форм и цветов: выбор зависит от исходного цвета материала. Основа этих крепежных элементов напоминает шурупы, благодаря чему они прочно закрепляются в древесине. К верхней части приделана резиновая прокладка, обеспечивающая в точках крепления дополнительную гидроизоляцию.

На участках стыка ондулиновых листов со стеной (любой другой вертикальной плоскостью) необходимо применять специально предназначенные для этого ендовы. В этих частях гидроизоляция должна производиться с особой тщательностью.

Если в доме имеется печная труба, во время ее обкладки кровельным материалом применяются специальные резиновые фартуки. Делается это для создания правильного стыка.

Для получения надежного кровельного покрытия места стыков следует основательно обработать для обеспечения эффективной гидроизоляции, предупреждения негативного воздействия влаги на кровельный каркас и его гниения.

Для разрезания, последующего прибивания листов, укладки материала потребуются следующие инструменты:

• циркулярка или ручная пилка;
• молоток;
• гвоздодер;
• стремянки;
• лестницы;
• специальные лестницы для закрепления на кровельном коньке.

Общие правила устройства крыш из Ондулина

Приобретая кровельное покрытие, следует обращать внимание не только на целостность листов и качество их прокраски, но и на сопроводительные документы. Так, ко всем материалам Ондулин прилагаются инструкции по их монтажу и требования к устройству обрешетки. Точное соблюдение инструкций гарантирует долговечность кровли и прочность креплений.

Требования к обрешетке

Первое, с чем необходимо определиться – будет ли кровля утепленной и нужна ли гидроизоляционная пленка? Если нет, обрешетку можно набивать прямо на стропила.

Если же планируется дополнительная гидроизоляция кровли, между кровельным покрытием и пленкой следует сделать вентиляционный зазор. Для этого гидроизоляцию раскатывают по стропилам, фиксируют поверх контробрешеткой и только потом набивают обрешетку.

Частота обрешетки под Ондулин зависит от угла наклона и уклона крыши:

• для крыш с уклоном от 1/11 до 1/6 и углом от 5 до 15 градусов нужна сплошная обрешетка;
• для крыш с уклоном от 1/6 до 1/4 и углом 10-15 градусов можно делать разреженную обрешетку с максимальным шагом 45 см;
• для остальных крыш с большим наклоном максимальный шаг обрешетки – 61 см.

Для плоских крыш Ондулин не подходит. В качестве сплошной обрешетки можно использовать плиты ОСП, фанеру, фибролитовые плиты или доски, прибитые без зазора. Для разреженной обрешетки можно использовать доску толщиной от 2,5 см или бруски толщиной от 5 см.

Посчитать угол наклона и уклон помогут начальные знания геометрии и таблица тангенсов.

Чтобы увеличить надежность кровли, лучше не использовать максимальный шаг обрешетки и делать ее более частой. Это особенно актуально для местностей с опасными природными явлениями.

Как монтировать Ондулин на крыши в зависимости от угла ската

Благодаря нанесенной на листы Ондулин разметке, больше не нужно затруднять себе жизнь отмериванием расстояний для правильной фиксации кровельного материала. Нанесенная разметка подходит для всех крыш с углом наклона больше 15 градусов, сам процесс монтажа предельно прост:

1. Листы начинают крепиться с нижнего правого или левого угла.
2. Нахлест соседних листов – в 1 волну.
3. Нахлест верхнего ряда – 12 см.
4. Свес листа на карнизе – до 3,5 см.
5. Все гвозди забиваются только в верхнюю часть волны строго вертикально.
6. Сначала лист фиксируется гвоздями с четырех сторон – по одному гвоздю в нижний правый и левый угол, и по одному гвоздю справа и слева в соответствии с разметкой, не захватывая верхний край – он будет прибиваться уже вместе со следующим рядом.
7. Важно – крайняя волна, на которую будет укладываться следующий лист, тоже прибивается вместе с верхним листом.
8. Потом низ листа прибивается в каждую волну.
9. После этого центр листа фиксируется гвоздями в шахматном порядке через волну.

Верх волны крайнего листа должен приходиться на ветровую доску. Чтобы не растягивать или ужимать листы, к выступающей обрешетке на нужном расстоянии крепится дополнительный внешний брус.

Для крыш с углом наклона меньше 15 градусов процесс монтажа немного отличается:

• боковой нахлест листов для крыш с наклоном до 10 градусов – 2 волны;
• концевой нахлест (верхнего ряда над нижним) для крыш до 10 градусов – 30 см, для крыш 10-15 градусов – 20 см;
• руководствоваться разметкой на листах в этом случае не стоит, расстояние между рядами гвоздей, фиксирующих центр листа, для крыш с наклоном до 10 градусов – 55 см, для крыш 10-15 градусов – 45 см.

Другими словами, гвозди прибивают кровельные листы к обрешетке, так что для разреженной обрешетки особенно важно точно рассчитать расстояния, чтобы не получилось, что гвозди забиты в воздух. Более наглядно принцип фиксации листов показан на схеме.

Не стоит экономить на количестве гвоздей! Низ листа всегда фиксируется по каждой волне, в противном случае нельзя гарантировать надежность крепления кровельного материала. Несмотря на то, что по Ондулину можно ходить, в процессе монтажа лучше пользоваться лестницами и строительными мостками.

Иначе гибкий лист может растянуться под человеческим весом во время фиксации и в дальнейшем разрушиться.
