Конек для металлочерепицы. Монтаж, уплотнитель для конька

Виды и конструкция конька

Другая немаловажная функция – это декоративное оформление места примыкания скатов. Конек металлочерепицы должен обладать цветом в тон основных листов кровельного материала. Форма конька должна обеспечивать эстетическое восприятие крыши и гармонично сочетаться с конфигурацией основного кровельного материала. В связи с различными типами устройства кровли, различают несколько разновидностей:

1. Коньки для металлочерепицы полукруглого типа.

   В большинстве случаев следует крепить на месте стыковки скатов двухскатных и четырехскатных крыш. Для предотвращения попадания мусора и влаги с торцов они закрываются специальными заглушками.

2. Прямоугольный конек для металлочерепицы.

   Применяется практически для любого типа крыш. Он имеет меньшую стоимость, чем полукруглый конек и заглушки к нему не требуются.

3. Декоративный узкий.

   Больше выполняет эстетическую функцию, чем защитную. Его основные места установки – это шпили, шатровые крыши, беседки.

4. Y и Т-образные.

   Являются составными элементами прямоугольных коньковых планок и служат для их крепления между собой.

Необходимые материалы

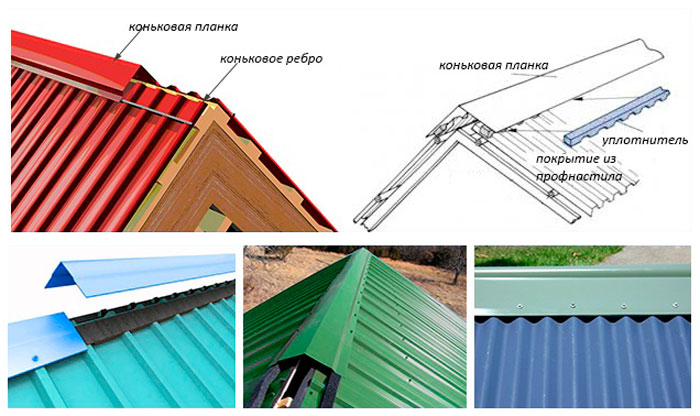

Кровельный конек – это доборный элемент, предназначенный для соединения скатов крыши и предохранения ее от осадков и сильных порывистых ветров. Также он имеет эстетическое значение, придает кровле законченный вид. Крепление его происходит сверху листов профнастила.

В наше время на рынке кровельных материалов существует множество предприятий-изготовителей, предлагающих различные виды доборных элементов для крыш, устройство которых включают профнастил и дополнительные элементы, без которых монтаж конька невозможен. Но все-таки из всего ассортимента выделяются три основных вида:

1. Простой.
2. С п-образным ребром.
3. Полукруглый.

Простой конек представляет собой металлический угол с шириной полок от 100 до 300 мм (стандартные размеры). Желательно, чтобы они были снабжены обортовкой – загибами металла по краям на 15 мм. Это придает коньку необходимую жесткость. Используя жесткий элемент, завершающий монтаж происходит точнее и быстрее. Установка становится легче, т.к. порывы ветра не гнут его.

Виды конька для крыши.

Устройство конька с п-образным ребром отличается от простого внешним видом. Он имеет те же размеры полок, но его ребро выполнено в виде буквы П. Размер ребра обычно составляет 20 на 40 мм или 20 на 30 мм. У многих производителей существует возможность изготовить элемент по индивидуальным размерам. Такое устройство делает его монтаж более удобным. П-образное ребро прикручивается саморезами к коньковому брусу. Крепление бруса происходит заранее, выполняется монтаж кровли и укладывается профнастил.

Полукруглый конек имеет различные диаметры ребра, но обязательный компонент этого вида – заглушка, или по-другому, коньковый торцевой элемент.

При изготовлении конька для профнастила используют такой материал, как профлист, или его производят из оцинкованной стали. Стандартная длина составляет 2 м.

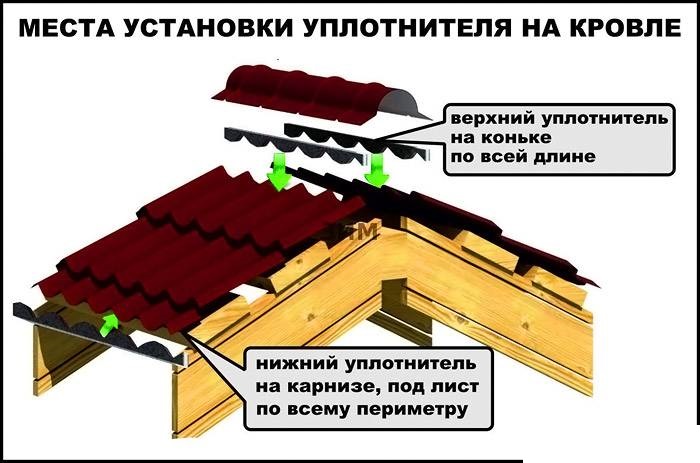

Еще один обязательный элемент, составляющий устройство кровли – коньковый уплотнитель. Он предназначен для герметизации зазора, разделяющего коньковый лист и, в нашем случае, профнастил.

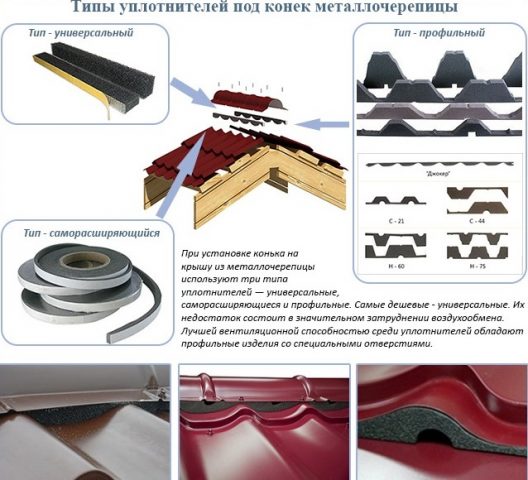

По своему внешнему виду уплотнители подразделяются на три категории: для профнастила, для металлочерепицы и самоклеющиеся универсальные уплотнители. Первые два вида повторяют рисунок кровельного железа.

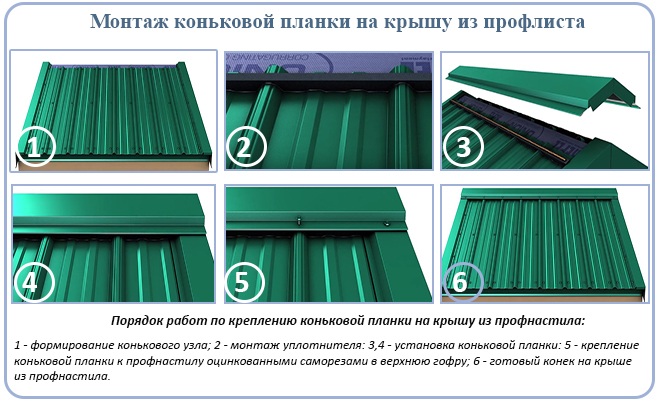

Для каждой разновидности профнастила свой уплотнитель и свой монтаж. Универсальная лента в срезе имеет вид прямоугольника или квадрата. Также некоторыми производителями предлагается коньковая вентиляционная лента. Она чаще бывает в виде полукруга.

Уплотнитель изготавливается из вспененного ПВД или пенополиуретана и не препятствует циркуляции воздуха.

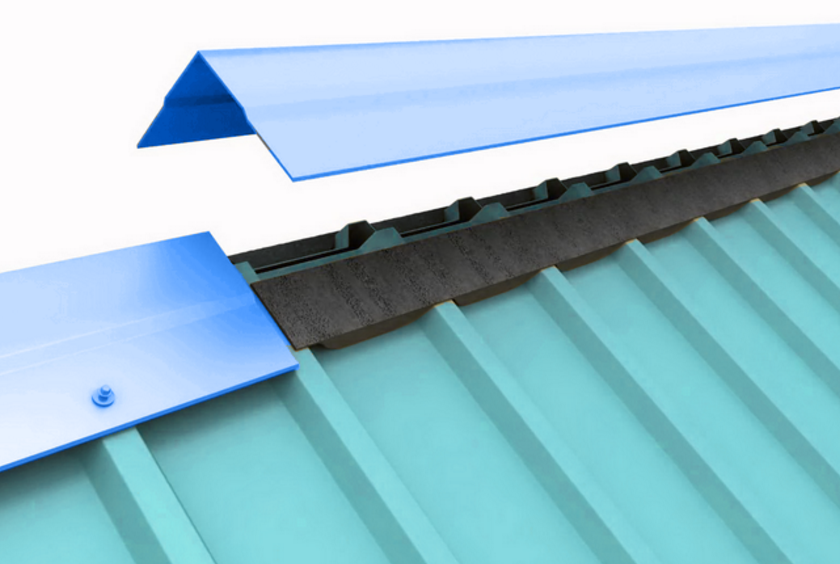

Чтобы крепить конек к профнастилу, используются специальные кровельные саморезы, окрашенные в цвет кровли, с силиконовой прокладкой. Т. к. этот доборный элемент всегда находится под открытым небом, использование прокладки является обязательным пунктом. Она не только является преградой для воды, пытающейся проникнуть под крышу через микроскопические щели около головки самореза, но и дает возможность более сильно стянуть защиту и профнастил. Длина кровельных метизов – от 80 мм.

Установка конька на металлочерепицу

Монтаж конька – заключительный этап кровельных работ при устройстве двускатной крыши. Назначение этой детали – перекрытие зазора между скатами крыши в верхнем ее ребре.

Результатом правильной установки конька будет не только отсутствие протечек, но и качественная вентиляция чердачного помещения и подкровельного пространства.

А это, как известно, — залог прочности и долговечности деревянных элементов стропильной конструкции.

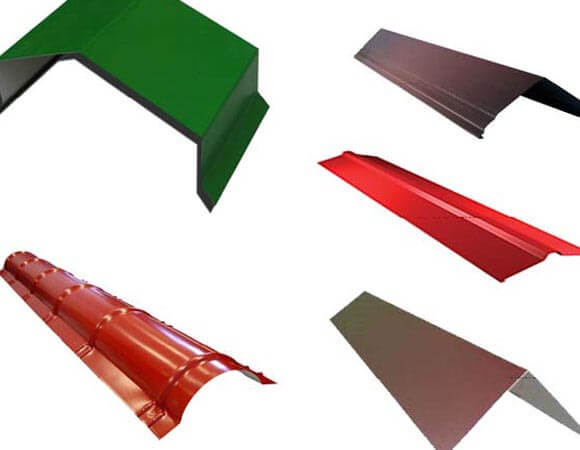

Виды конька

На сегодняшний день любой вид металлочерепицы комплектуется коньковыми деталями соответствующей фактуры и расцветки. Наибольшее распространение получили такие виды конька:

1. Полукруглый. Наиболее привлекательный с точки зрения эстетики вариант. Торцы такого конька закрываются специальными заглушками.

2. Прямоугольный (коньковая планка). Этот вид конька обходится дешевле, чем полукруглый; при этом заглушки для его монтажа не требуются.

3. Декоративный конек. Имеет узкий профиль, выполняет сугубо эстетические задачи. Встречается реже, чем два вышеописанных типа, поскольку применяется для отделки крыш шатрового типа, а также беседок и шпилей.

При покупке конька обращайте внимание на ширину его полок (это та самая часть, которая лежит непосредственно на скатах). Если производитель решил сэкономить и сделал полки уже, чем 150 мм – скорее всего под такой конек ветром будет задувать снег.

Еще одна немаловажная деталь – обортовка конька. Этот элемент делает элементы конька более жесткими, а также улучшает их внешний вид.

Установка конька на металлочерепицу инструкция

При покупке конька учитывайте, что его детали монтируются с нахлестом в 50 мм. Перед началом монтажных работ необходимо закрепить трап для удобства перемещения вдоль верхнего ребра кровли. Вот, что вам понадобится для выполнения работ:

— строительный шнур;

— электродрель с насадкой для ввинчивания саморезов или шуруповерт.

Хорошо, если у вас будут помощники (оптимальное количество – два человека). Делать такую работу в одиночку непросто – много сил отнимает перемещение вдоль конька.

Монтаж конька осуществляют в такой последовательности

Как установить конек для … Конек для крыши из металлочерепицы: как … Установка конька на металлочерепицу, видео

1. Убедитесь, что скаты крыши пересекаются по прямой линии. Максимально допустимое отклонение – 20 мм. Более существенные дефекты необходимо выправить.

2. В коньковые пазы уложите тонкий слой стекловаты (слишком толстая прослойка ухудшит циркуляцию воздуха). По желанию заказчика конек может комплектоваться заводскими уплотнительными деталями. В зависимости от материала они могут быть:

• саморасширяющимися (пенополиуретан, пропитанный акрилом или другим полимером);
• профильными (специальный вид вспененного полиэтилена);
• универсальными (полиуретановая пенка). Эти детали отличаются надежностью и удобством монтажа, но стоят они гораздо дороже, чем стекловата.

Уплотнять коньковый паз следует даже при широких полках конька, если этого не сделать, снег будет задуваться под крышу.

3. Находясь на трапе, попросите ваших помощников подать вам два противоположных коньковых уголка.

4. Уложите металлочерепицу-конек на наружную кромку конька крыши так, чтобы он был вровень с крайними листами покрытия. Следите при этом, чтобы вертикальный зазор не был слишком широким и смотрелся пропорционально. Один из помощников на противоположной стороне крыши должен наблюдать за тем, чтобы внутренний край доборного элемента устанавливался без перекосов и не съезжал.

5. Если детали уложены правильно – прикрутите внешний край конька к кровле.

6. Аналогичным способом смонтируйте следующий элемент.

7. Концы шнура закрепите на нулевой точке (ребре) коньков любым удобным способом.

8. По линии шнура выровняйте и закрепите внутренние стороны коньковых уголков.

9. Таким же образом, ориентируясь на линию шнура, необходимо установить оставшиеся детали.

Общие указания по креплению

1. Саморезы необходимо вкручивать с таким шагом, чтобы уголки не издавали хлопающих звуков. Иначе в ветреную погоду конек будет вести себя слишком шумно.

2. Саморезы ввинчивают в гребень волны металлочерепицы. При этом необходимо использовать уплотняющие прокладки, которые поставляются в комплекте с деталями конька.

3. Закрепив последнюю деталь, попросите вашего помощника с противоположной стороны удостовериться визуально, что все коньковые детали уложены и зафиксированы правильно.

Как видно, работы по монтажу конька не отличаются большой сложностью. Залог вашего успеха – внимательность, точность и аккуратность. В этом случае металлочерепичная крыша прослужит вам очень долго без протечек и ремонта.

Монтаж конька на металлочерепицу

Установка конька на металлочерепицу производится в несколько этапов:

1. Проверяют прямолинейность верхних срезов скатов крыши. Отклонение от прямой линии не должно превышать 20 мм.
2. В коньковые пазы приклеивается уплотнитель.
3. Коньковая планка накладывается на стык скатов вровень с одним из боковых срезов.
4. Проверяется симметричность наложения конька. Крепление конька металлочерепицы начинается с центра, он должен совпадать с центральной осью крыши, заблаговременно размеченной натянутым шнуром. Крайне желательно на данном этапе иметь подсобника, контролирующего положение конька с противоположного конца.
5. Торец конька саморезами прикручивается к металлочерепице.
6. Вкручивают саморезы по всей длине коньковой планки. Точки крепежа должны приходиться на верхнюю волну профиля металлочерепицы. Шаг — через одну или две волны.
7. Соседние планки стыкуются с нахлестом не менее 10 см
8. При необходимости устанавливаются боковые заглушки.

Как установить конек своими руками

Важные виды коньковых компонентов для железных крыш

Виды железных коньков

Правильно смонтированный конек для металлической черепицы практически не виден на кровле. Ставится элемент такого рода, достаточно часто, вместе с добавочными вентиляционными деталями.

Вот его важные виды.

• Полукруглый конек. Применяется для установки на соединениях скатов. С торцевых частей прикрывается специализированными заглушками, какие ему дают завершенный вид.
• Прямой (прямоугольный) конек. Используется для разных видов кровель скатного типа из металлической черепицы. Стоит поменьше, чем полукруглый аналог, плюс к этому, заглушки ему не требуются. По собственной внешности чуточку проигрывает прошлому виду.
• Узенький декоративный конек. Играет больше художественную роль, чем практичную. Используется при обустраивании кровель шатрового типа, шпилей, а еще беседок.
• Изогнутые коньковые детали, имеющие прямой или щипцовый конец.
• T- и Y-образно изогнутые коньки. Применяются, чтоб скреплять прямые коньки на участках примыкания их друг к другу.
• Торцовые доборные детали используются, чтобы покрыть фронтоны.

Разновидности кровельных коньков

Кровельные коньки бывают как плоскими, так и выпуклыми. Кроме того, существует несколько других характеристик, с которыми нужно разобраться перед совершением покупки.

Треугольные кровельные коньки пользуются наибольшей популярностью среди потребителей. Они изготавливаются в форме плоских треугольников.

Главным преимуществом данных изделий является их относительная дешевизна (в сравнении с другими вариантами).

Фигурные (или прямоугольные) кровельные коньки обладают сложной ломаной формой, оснащенной несколькими углами, при этом их внутренняя поверхность повторяет форму треугольного ската крыши.

Данный тип изделия позволяет создать крышу, оборудованную необычным доборным элементом. Однако на фигурном коньке может скапливаться снег или образовываться наледь, что нежелательно.

Круглые или полукруглые модели не обладают подобным недостатком. Снег и иные осадки скатываются с них, не задерживаясь на длительное время.

Чаще всего круглые коньки можно встретить на вальмовых крышах. Монтаж данного кровельного конька нужно проводить с использованием дополнительных конструктивных деталей, выполненных в форме букв T или Y.

Какие коньки подойдут для крыши вашего дома? Чтобы получить ответ на вопрос, следует определиться с тем, каким углом наклона будет обладать строящаяся кровля.

Варианты, представленные в продаже, обладают различной шириной и различным размером «ниш», которые будут смыкать под собой места соединения крышных скатов.

Чем уже деталь, тем красивее выглядит кровельная конструкция. Но стоит помнить, что чрезмерно узкий конек будет плохо защищать крышу от осадков и пыли, скапливающейся в воздухе.

Все кровельные коньки, представленные в продаже, оснащены тонкой и узкой «подошвой». Благодаря данной детали обеспечивается плотное прилегание доборного элемента к скатам.

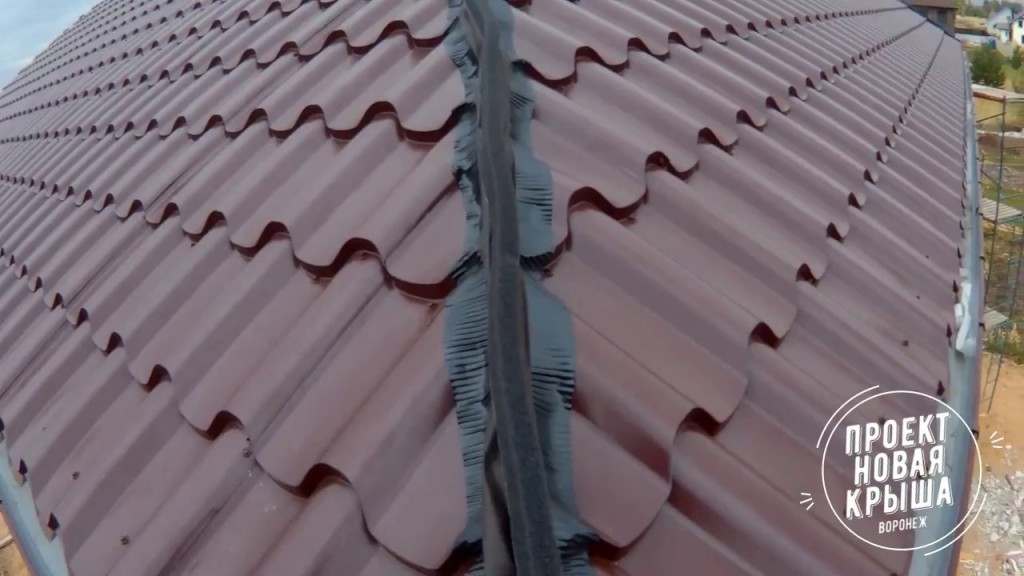

Чтобы исключить появление зазоров между «подошвами» конька и основным кровельным материалом, следует тщательно продумать процесс монтажа детали и использовать в ходе процесса специальные изолирующие материалы и самоотвердевающие составы.

В качестве уплотнителей можно использовать либо профильные, либо универсальные материалы. К профильным материалам, обладающим высокой жесткостью, относятся различные вспененные полиэтилены и резины.

Универсальные материалы (вспененные пенополиуретаны), в сравнение с первым вариантом, обладают большей мягкостью.

Срок службы универсальных и профильных уплотнитель одинаков и колеблется в пределах десяти – пятнадцати лет.

Зазоры под коньковой планкой ↑

Коньковую конструкцию крепят на плоскую планку. Поскольку поверхность кровельного покрытия волновая, то в результате на стыках формируются зазоры.

Воздух проникает через них под кровлю и, циркулируя в подкровельном пространстве, эффективно вентилирует его. Однако через них с таким же успехом туда же попадает снег и капли дождя. Накопившиеся под крышей атмосферные осадки вызывают гниение деревянного каркаса, коррозию металла и могут намочить утеплитель, существенно ухудшая его теплоизоляционные свойства.

Поэтому подкровельное пространство нужно защитить от проникновения извне влаги, мусора, а также насекомых таким образом, чтобы не перекрыть при этом доступ воздуху. Одним из решений станет уплотнитель под конек металлочерепицы, который монтируют между покрытием кровли и планкой. Другой возможный вариант – специальный аэроэлемент. Установка уплотнителя гарантирует герметичность кровли. Иначе говоря, уплотнитель под конек крыши предупреждает появление протечек, то есть таким образом отпадает необходимость в частом проведении ремонтных работ.

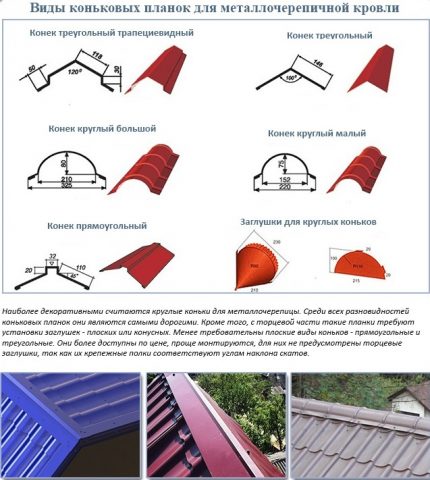

Виды коньков для металлочерепицы

Процесс обустройства коньковых соединений в последнее время сильно упростился благодаря разработке наборных коньков, которые можно приобрести в большинстве строительных магазинов. При необходимости можно без проблем подобрать конек, сочетающийся по цвету с металлочерепицей.

Существуют следующие виды коньков для металлочерепицы:

1. Полукруглые. Данные изделия, выполненные из металла, имеют полукруглую форму. К торцам полукруглых коньков нужно прикреплять заглушки, чтобы в полость не попадали атмосферные осадки и ветер. Круглый конек на крышу обходится дороже всего, если сравнивать его с аналогами.
2. Прямые. Такие коньки имеют прямоугольную форму, которая позволяет использовать их на любых типах скатных крыш. Прямые наборные коньки обходятся дешевле полукруглых изделий, но и уступают им в визуальных характеристиках.
3. Треугольные. Треугольная форма данных изделий позволяет крепить их непосредственно на скаты без использования заглушек. Такие коньки отличаются предельной простотой, поэтому в их небольшой стоимости нет ничего удивительного.
4. Декоративные. В отличие от изделий всех предыдущих типов, декоративный фигурный конек для металлочерепицы не несет в себе функциональной нагрузки, а всего лишь придает конструкции привлекательный внешний вид.

Выбирая доборные элементы, нужно обязательно оценить размеры конька металлочерепицы, в частности, его ширину, и проверить, есть ли у выбранных изделий обортовка. Слишком узкие полочки (шириной менее 150-200 мм) не смогут обеспечить надежную защиту кровли от атмосферных осадков, а отсутствие обортовки говорит о нехватке жесткости.

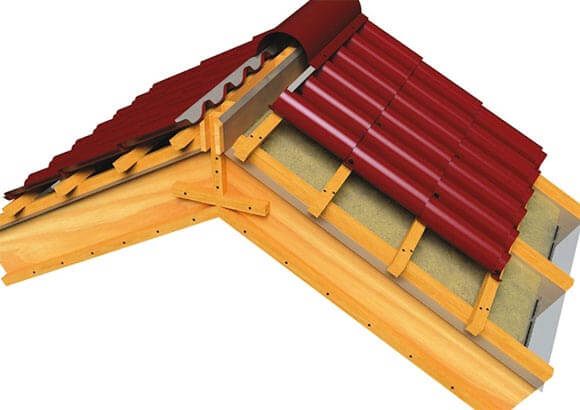

Расчет высоты и настил контробрешетки

Виды коньковых элементов.

Устройство конька предполагает расчет высоты. Последний будет зависеть от ряда факторов: углов наклона скатов кровли, выбранного материала и некоторых других. Предположим, что вы определились с материалами, покрыли кровлю и следующим этапом будет установка конька. Расчет высоты будущего конька выглядит довольно несложно, и для него применяют таблицу коэффициентов, которая доступна в справочной литературе или же в сети Интернет. Для того чтобы сделать расчет, необходимо замерить ширину пролета дома, отсчитать от полученной цифры ровно половину и умножить ее на коэффициент из таблицы.

Определившись с высотой, на оба ската двускатной крыши необходимо положить плитки черепицы для конька. При этом верхняя кромка представляет собой ряд черепичных брусков, соединенных максимально отдаленно друг от друга, иначе такое устройство называется контробрешетка. Затем, на центральную часть контробрешетки, накладывается коньковый брус, крепление которого осуществляется при помощи гвоздей. Лучше всего брать для этих целей оцинкованные гвозди или же гвозди из нержавеющей стали – они прослужат гораздо дольше в любых погодных условиях.

Крепление конька металлочерепицы

Шуруповерт: без него не обойтись

Вопрос о том, как крепить конек на металлочерепицу, задают практически все, кто взялся за обустройство крыши впервые. Это процесс довольно ответственный, так как от него зависит долговечность всего строения. Перед тем, как закрепить конек на металлочерепицу, необходимо проверить полноту выполнения всех работ по установке гидроизоляции и обрешетки. Если все проведено в полном объеме, то установку конька на металлочерепицу можно начинать.

Для этого потребуется такое оборудование:

• шуруповерт;
• саморезы по металлу с силиконовой шайбой;
• лестница;
• страховочный пояс;
• трос для страховки;
• сумка для инструментов.

Проводится работа в таком порядке:

1. Устанавливается уплотнитель. Его выбор зависит от особенностей применяемого в строительстве материала.
2. Укладывается первый фрагмент коньковой планки. Он должен выступать за торцевые планки по бокам крыши на 2-3 см. Проводится его фиксация с помощью саморезов.
3. В торец планки, если это изделие полукруглое для металлочерепицы, вставляется заглушка.
4. Проводится прикручивание второго фрагмента конькового изделия. Прямые планки укладываются внахлест на 10 см. На видео монтажа круглого конька металлочерепицы можно рассмотреть, что их укладка проводится по местам штамповки поперечных дуг.
5. Подгоняется, укладывается и фиксируется последний фрагмент коньковой планки. Ее торцевая часть обрабатывается средством от коррозии.
6. Устанавливается торцевая заглушка.

Монтаж завершен.

Дополнительные материалы

Во-первых, нам понадобится уплотнитель, заполняющий всё пустое пространство между планками металлочерепицы и деревянным брусом.

Выделяют три основных типа: универсальный, профильный и саморасширяющийся.

Первый рассчитан на стойкую защиту, достаточную вентиляцию и фильтрацию пыли, мелкого сора, Второй – когда важнее вентиляция, чем защита от влаги. Третий актуален в местностях, где постоянно выпадают осадки. Как правильно выбрать уплотнитель под металлочерепицу? Всё зависит от местности, рекомендаций производителя, а также личных предпочтений. Главное правило – на уплотнителе не стоит экономить.

Во-вторых, коньковая лента – элемент гидроизоляции. Смонтированный конёк каждодневно испытывает перепады температуры и, как следствие, накопление влаги в своей полости.

В-третьих, вентиляционная планка. Основное назначение – создание сквозного пространства для вентиляции крыши.

Видео-инструкция

Монтаж конька – заключительный этап кровельных работ при устройстве двускатной крыши. Назначение этой детали – перекрытие зазора между скатами крыши в верхнем ее ребре. Результатом правильной установки конька будет не только отсутствие протечек, но и качественная вентиляция чердачного помещения и подкровельного пространства. А это, как известно, — залог прочности и долговечности деревянных элементов стропильной конструкции.

Виды конька

На сегодняшний день любой вид металлочерепицы комплектуется коньковыми деталями соответствующей фактуры и расцветки. Наибольшее распространение получили такие виды конька:

1. Полукруглый.

2. Прямоугольный (коньковая планка).

3. Декоративный конек .

При покупке конька обращайте внимание на ширину его полок (это та самая часть, которая лежит непосредственно на скатах). Если производитель решил сэкономить и сделал полки уже, чем 150 мм – скорее всего под такой конек ветром будет задувать снег.

Еще одна немаловажная деталь – обортовка конька. Этот элемент делает элементы конька более жесткими, а также улучшает их внешний вид.

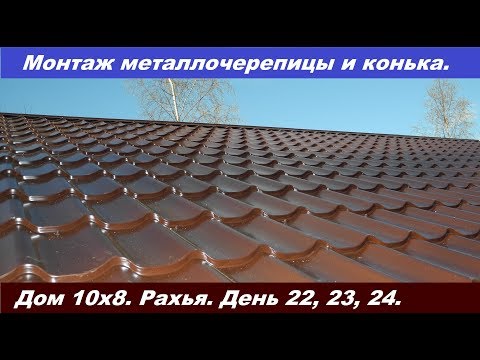

Видео о креплении конька
