Как осуществить монтаж водосточной системы своими руками

Виды водостоков

Наиболее популярны системно проработанные металлические или пластиковые водостоки промышленного изготовления от российских и зарубежных поставщиков. Обилие всевозможных решений для сопряжений, переходников, креплений, легкость монтажа, возможность установить такой водосток своими руками обеспечивает им стабильную популярность среди покупателей. Несомненным достоинством также является прозрачность формирования цены, так как имеется поэлементный прайс на все составляющие системы. Оценить приблизительные затраты для покупки всех необходимых материалов для монтажа водостока для крыши доступно каждому желающему.

Как установить водосток после завершения строительства крыши: популярные методы монтажа

Крепление к стропилам

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Монтаж водостока производится в несколько этапов

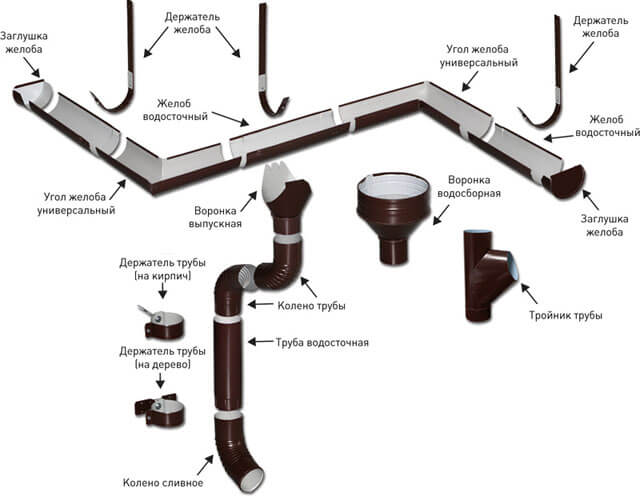

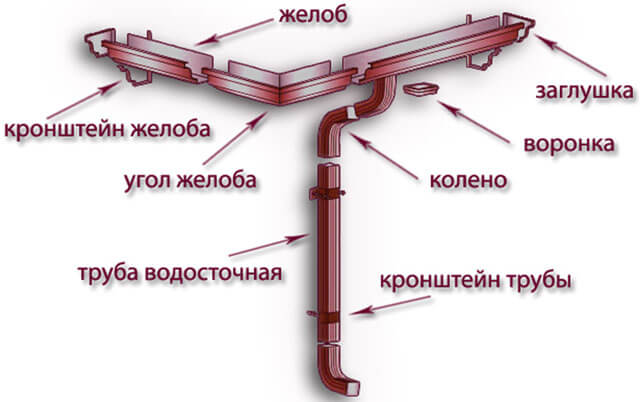

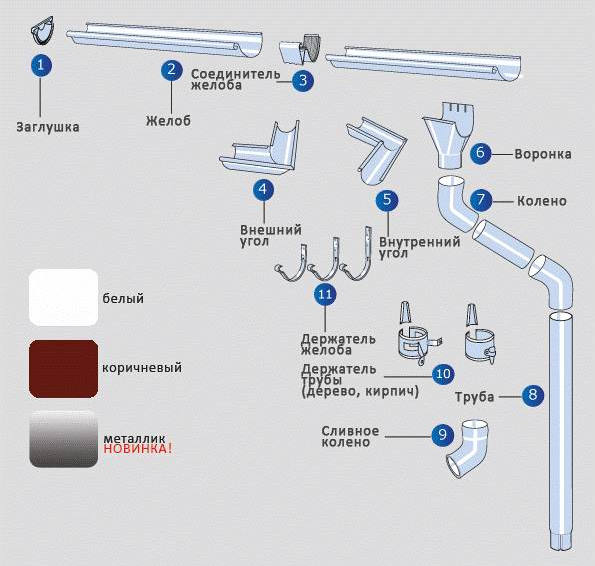

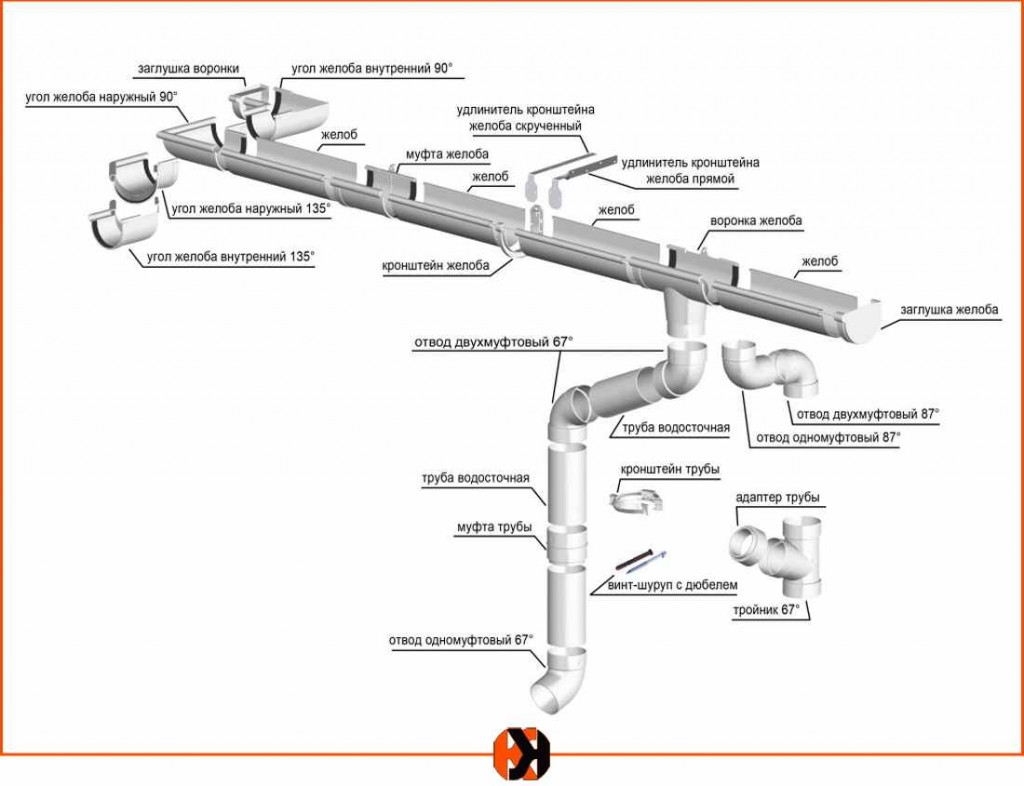

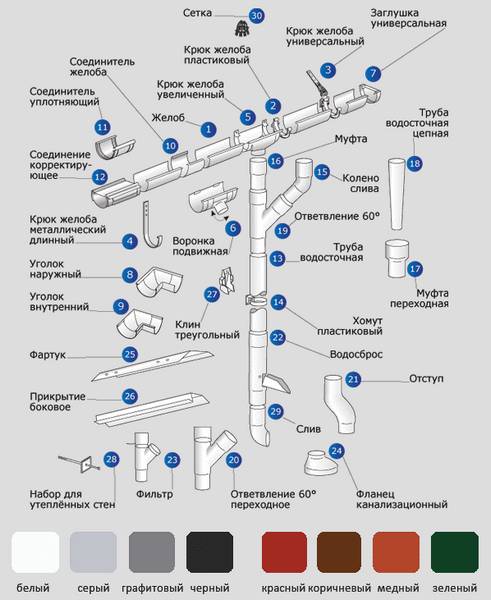

Схема сборки водостока.

1. В первую очередь, как подсказывает инструкция, устанавливаются горизонтальные элементы водосточной системы (желоба, сливы). Для того чтобы избежать выхода воды в местах, не предназначенных для этого, на определенных участках крепятся специальные заглушки. Все элементы желоба соединяются предназначенными для данной цели переходниками. В окончании конструкции устанавливается слив.
2. Далее монтируются вертикальные компоненты водостока (трубы). Они прикрепляются к стене здания с помощью особых держателей и хомутов. Все вертикальные элементы водосточной системы монтируются сверху вниз.
3. В последнюю очередь устанавливается дренажная система.

Ошибки монтажа, приводящие к неправильной работе водостока

• Начинать надо с выбора материала, а конкретнее, с размеров труб и желобов. Ведь часто случается так, что вроде бы небольшой дождь отводится системой, но когда начинается гроза с сильными осадками, желоба и трубы с большим потоком воды и не справляются. Она выливается на фасад и фундамент, которые подвергаются серьезным нагрузкам.
• Основная функция водостока – отвод атмосферных осадков в виде воды. И если угол наклона установленных желобов был выбран неправильно, или, вообще, они были установлены горизонтально, то ни о каком отводе говорить уже не приходиться. Такой водосток лучше переделать, вызвав мастера. Кстати, в самих желобах вода будет застаиваться, зимой она обязательно начнет превращаться в лед, тогда прощай вся система, особенно это относится к пластиковому водостоку. Он не продержится и двух-трех лет эксплуатации.
• Если карниз крыши будет сильно нависать над желобами или, наоборот, будет далеко отстоять от края желоба, то это большая вероятность, что вода будет переливаться через край водостока. Во всяком случае разбрызгиваться будет обязательно. И это опять попадание воды на стены дома.
• Неправильный монтаж хомутов, которые поддерживают трубы стояков водостока, это еще одна большая ошибка. Ведь сама труба не должна располагаться впритык к поверхности стены.

Внимание! Технология монтажа металлических и пластиковых элементов водостоков практически одинаковая, но есть определенные правила, которые вносят некоторые изменения в сам монтаж (см. видео).

Когда приходится устанавливать водостоки уже после покрытия крыши?

Теперь нужно несколько уточнить моменты, когда же обстоятельства могут вынудить заниматься монтажом водосточной системы уже после того, как кровельный материал настелен на скаты крыши. Так, существует несколько причин такого монтажа:

• Сам этот процесс, именно в такой последовательности, предусмотрен проектом  строительства. Например, если вентиляция кровельной системы будет осуществляться через перфорированные детали софитов, устанавливаемых под свесом крыши. Многие специалисты считают этот способ вентиляции более эффективным, поэтому и планируют закрепление водоотводного желоба на лобовой (ветровой) доске.
• Вынужденное закрепление водостоков по карнизу покрытой крыши происходит в том случае, если дом приобретен в не достроенном виде, а бывший хозяин не предусмотрел их установку заранее.
• Очень распространенная причина, когда старая система водоотвода полностью устарела и выработала свой ресурс — желоба стали протекать, а металлические держатели проржавели и не выполняют свою функцию должным образом.

Moнтаж водостоков на кровельной системе с выходящей на карнизный свес гидpoизоляционной пленки

• Если в стропильной системе использовалась для гидроизоляции антиконденсатная пленка, которая согласно технологии должна выходить на карнизный свес. Поэтому в таком варианте отпадает возможность закрепить кронштейны под укладку желобов к обрешетке и их нужно крепить к ветровой доске.

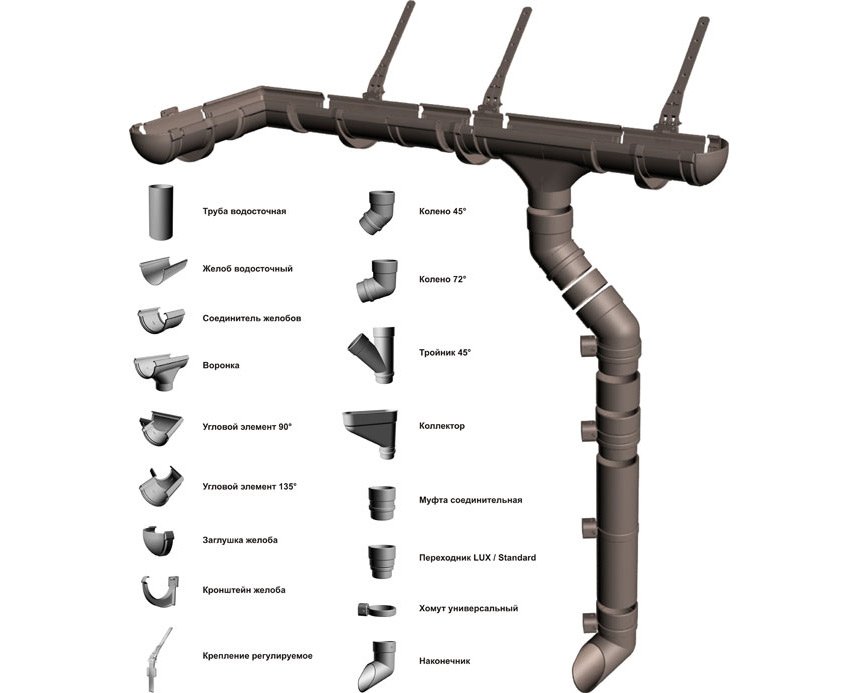

Виды водосточных систем

Системы водостоков изготавливаются из разных материалов, способных выдержать постоянный контакт с дождевой, талой водой, не портиться при морозах и под палящим солнцем, а также быть «равнодушными» к снежным залежам. К распространенным материалам относится:

• Оцинкованная сталь;
• Металл с полимерным покрытием;
• Прочный пластик.

Если вас интересует, как сделать водосток своими руками, видео же вы ищите для его сооружения, необходимо знать, что водосточные системы различаются по типу конструкции. Для частных домов чаще строится наружная конструкция, которая предполагает установку из желобов, труб для наружного отвода воды. Если же здание с плоской крышей, то чаще устанавливается внутренний водосток. В данном случае он монтируется не снаружи, а внутри здания.

Водостоки сегодня выпускаются разными производителями. На сайте компании «Профкомплект» вы найдете оцинкованные водосточные системы собственного производства. Представлены элементы марки Grand Line, изготовленные из металла с полимерным покрытием, а также пластиковые водостоки Docke, Plastmo.

Проводим монтаж водосточной системы своими руками

Перед началом работ рекомендуется подробно ознакомиться с инструкцией по установке.

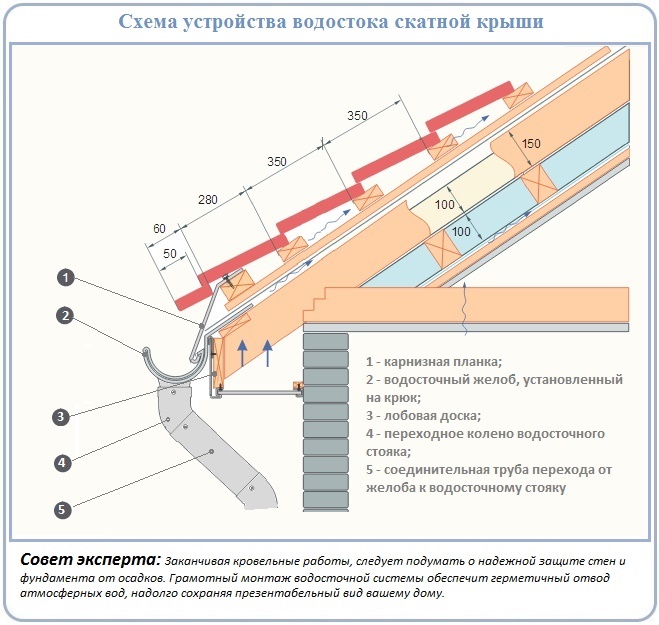

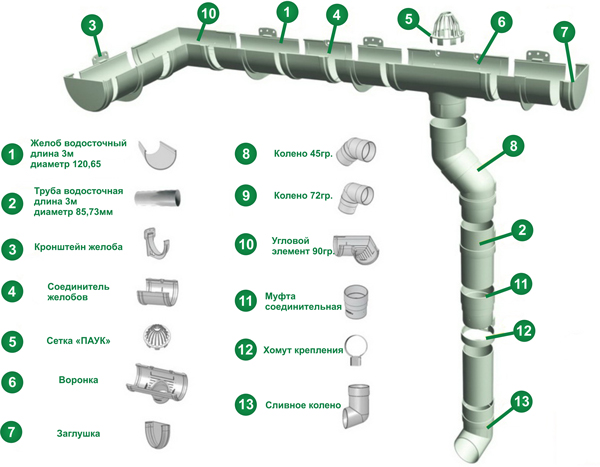

Схема проведения монтажа водосточной системы включает в себя несколько этапов:

1. Необходимо соединение основных креплений с крышей. Для фиксации желоба к крыше существует большое количество крепежных деталей. Всегда необходимо создавать небольшой наклон. Это поможет воде беспрепятственно стекать. Чаще используется кронштейн для водосточного желоба. Его располагают через каждые 50 см.
2. На этом этапе к трубе водостока присоединяется воронка. Это промежуточное звено, соединяющее желоб и трубу. В случае с металлической воронкой используют специальные фиксирующие приспособления. Воронку из пластика крепят с помощью строительного клея.
3. Далее крепление водосточного желоба своими руками проводят к крыше. Он укладывается на кронштейны и фиксируется специальными деталями.
4. Для герметизации пользуются специальными заглушками. Такое изделие по краям имеет резиновые уплотнители. Если грамотно выполнить стык, то вода протекать не будет.
5. Осуществляется соединение отдельных участков желоба. Для этого используется специальная технология.
6. Колено соединяется с воронкой.
7. Крепятся водосточные трубы. Полый цилиндр соединяют с коленом с помощью хомута. При необходимости удлинить восток, вставляется труба меньшего диаметра.
8. Какой будет использоваться хомут, зависит от материала стены дома. Конструктивно он имеет вид кольца, на котором расположено два болта. Хомутом труба фиксируется на одном месте.
9. Устанавливается самое ближнее к земле колено. Расстояние до земли составляет 30 см.

Рекомендуется устраивать водосток еще до того, как крыша будет покрыта основным материалом. Но можно его выполнить и при уже готовой крыше. Но при этом имеются определенные нюансы. Если нижний ряд черепицы можно снять, то проблем с установкой быть не должно.

При монтаже рекомендуется использовать стропило. Они служат местом крепления деталей изделия. Их можно заменить лобовой доской, на которой закрепляется кронштейн.

Когда водосток смонтирован, испытывают его на прочность. Для этого заполняют водой. Если недостатков не обнаруживается, это будет говорить о том, что такая система прослужит хозяину долго. Ее работоспособность не будет зависеть от количества осадков.

Правила монтажа водостоков для крыши

Существует ряд правил, по которым устанавливаются сливы для крыши (имеется в виду установка водостока для крыши своими руками).

1. Правило первое: для обеспечения эффективного стока воды при укладке желоба предусматривается небольшой уклон в сторону воронки; величина уклона составляет порядка 3 мм на погонный метр длины желоба.
2. Правило второе: расстояние между кронштейнами не должно превышать 0,6 м для пластиковой и 1 м для металлической системы, а воронки и углы должны иметь крепление с обеих сторон. Несоблюдение этого правила грозит провисанием желоба и появлением нарушений в работе системы.
3. Правило третье: между крайним кронштейном и заглушкой на торце желоба должно быть выдержано расстояние 25-30 см. Эта мера также способствует повышению жесткости системы.
4. Правило четвертое: для обеспечения защиты от плесени водосточная труба должна располагаться на расстоянии около 5 см от стены; при этом каждое ее соединение должно иметь крепление к стене хомутом.
5. Правило пятое: водосточные трубы устанавливаются в местах приема атмосферной воды; при этом нижние их сливы располагаются на высоте 20-30 см от грунта.

Установка водостока для крыши своими руками

Теперь о том, как монтируются водостоки для крыши – монтаж водосточной системы выполняется одинаково для пластика и металла. Перечень необходимых инструментов:

• рулетка, линейка и карандаш – для выполнения разметочных мероприятий;
• шнур, ватерпас и шланговый уровень – для установки кронштейнов;
• дрель, шуруповерт и отвертка – для крепления кронштейнов;
• ножовка и пила – для распилов.

1. Определение мест установки воронок.
2. Разметка мест установки кронштейнов (сначала крайних, затем всех остальных).
3. Закрепление кронштейнов на линии желоба.
4. Сборка и монтаж желоба.
5. Установка воронок.
6. Сборка и монтаж вертикальной трубы.
7. Установка слива в нижней части трубы.
8. Ревизия установленных элементов.

На этом установка водостоков своими руками считается завершенной.

Монтаж металлического водостока

Установку металлических водосточных желобов и труб осуществляют по готовому эскизу, на котором отмечены места крепления всех необходимых элементов. К этому этапу должны быть готовы все нужные материалы, комплектующие и инструменты. Что потребуется для установки водосточной системы своими руками:

• водосток в полной комплектации (количество всех элементов должно соответствовать расчету);
• ножовка по металлу и напильник;
• ножницы по металлу;
• саморезы;
• строительный уровень;
• шнур или веревка;
• шуруповерт;
• дрель.

Советуем изучить: Металлическая система водостока — преимущества и недостатки, виды и элементы, советы по монтажу

Этапы установки металлических водосточных желобов и труб:

1. Разметка мест монтажа водостока.
2. Монтаж двух крайних кронштейнов.
3. Раскрой желобов.
4. Вырезка отверстия под воронку.
5. Установка элементов системы водостоков.
6. Монтаж хомутов, вертикальных водосточных труб и колен.

Инструкция по монтаж металлического водостока

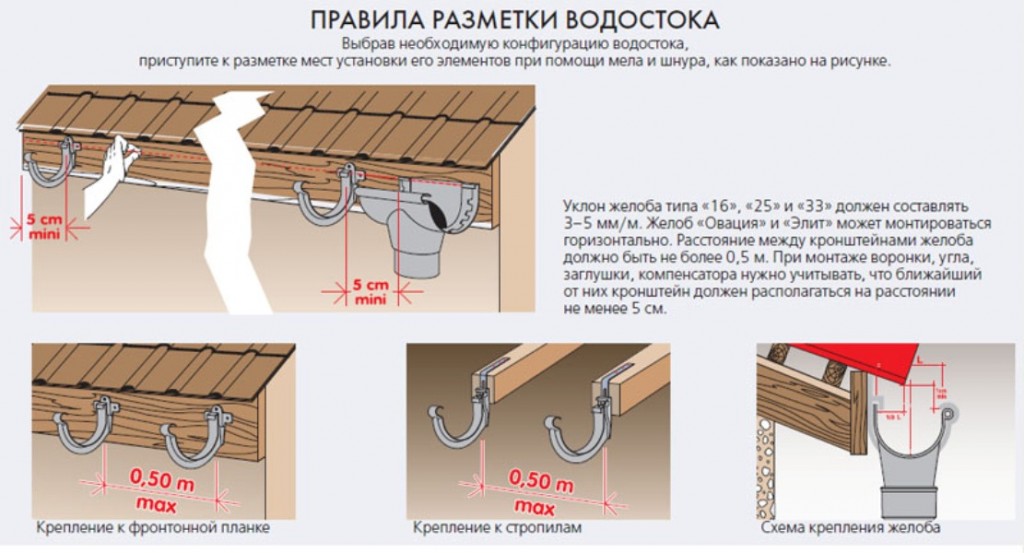

Шаг 1. Разметка мест установки водостоков на крыше своими руками. На первом шаге необходимо разметить точки монтажа основных элементов: кронштейнов, водосборных воронок, хомутов. Необходимо соблюдать ряд правил:

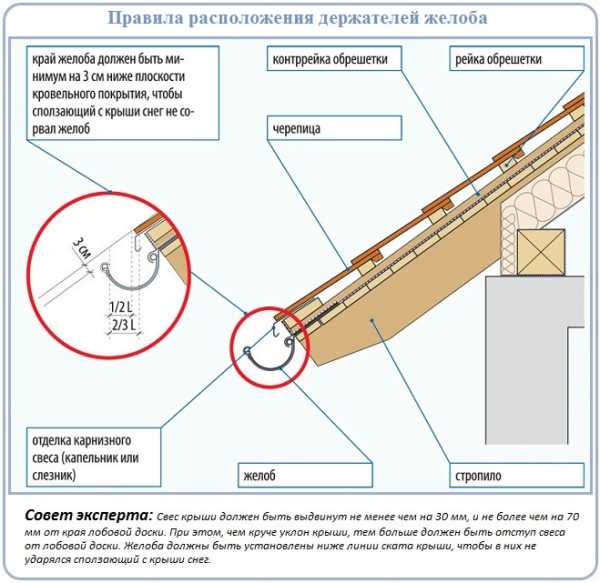

• Желоб должен располагаться с уклоном 2-5 мм на 1 м в сторону водосборной воронки, что необходимо для нормального стока воды. Если длина стены до 10 м, то выполняется простой (прямой) уклон, если более 10 м – двойной, т. е. от центра в обе стороны.

• Кронштейны должны быть на расстоянии не более 0,5-0,6 м, крайние – 30 см от свеса.
• От воронок, угловых элементов, заглушек и компенсаторов кронштейн должен находиться на расстоянии не дальше 5 см.

Кронштейны можно монтировать на лобовую доску, обрешетку (крайнюю доску настила) или стропильную систему (стропильную ногу). Крепление к обрешетке используется редко, поскольку работы нужно проводить до начала кровельных работ, иначе придется демонтировать первый ряд покрытия кровли. Для разметки мест монтажа кронштейнов можно воспользоваться шнуром. Его натягивают в направлении от начальной к крайней точке, учитывая уклон в 2-5 мм на 1 м.

Шаг 2. Монтаж кронштейнов и воронок. Непосредственно установка водосточной системы кровли начинается с фиксации двух крайних кронштейнов. Каждый из них крепится на 3 самореза. Далее монтируются остальные кронштейны и водосборные воронки.

Шаг 3. Раскрой желобов. На следующем шаге приступают к раскрою желобов. Для этого используется пила, причем лучше двигать ее в направлении от себя. Место пила зачищают с помощью напильника.

Шаг 4. Вырезка отверстия под воронку. На этом этапе потребуются ножницы по металлу. В отличие от болгарки, они не повредят внешнее защитное покрытие металла. Диаметр отверстия должен быть чуть больше диаметра воронки.

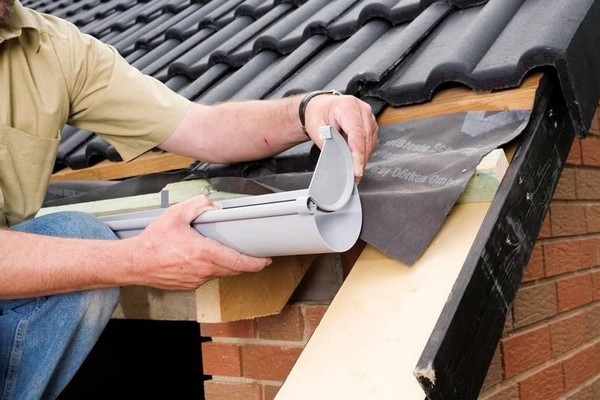

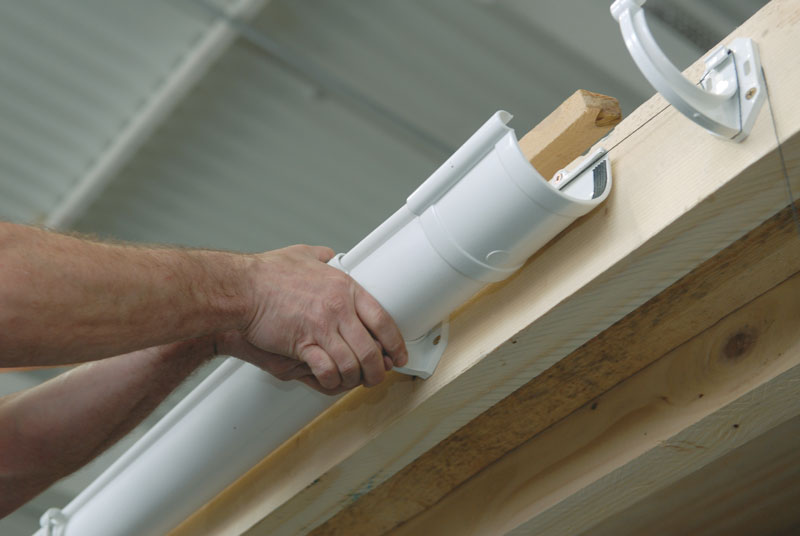

Шаг 5. Установка желоба и остальной водосточной системы. Все элементы, включая муфты, поворотные углы и заглушки, фиксируют между собой с помощью защелок. Важно, чтобы от заглушки до ближайшего кронштейна было не менее 20 см.

Шаг 6. Монтаж водосточных труб и колен, включая сливное. Для этого на конец воронок надевают колена, в которые вставляют трубы. Затем монтируют хомуты. Часть хомута отгибают, чтобы открыть, вставляют туда трубу до щелчка, затем защелкивают, фиксируют к стене и закрепляют саморезом. В нижней части труб устанавливаются сливные колена.

Подбор водостока

Для правильного подбора системы отвода воды необходимо ознакомиться с максимальным уровнем осадков в конкретно взятом регионе. После этого необходимо рассчитать площадь ската. Делать это надо не в отношении всех элементов, а наибольшего по размеру. Именно этот размер станет определяющим для выбора желоба.

Если в здании имеется плоская крыша либо крыша с уклоном меньше 10 градусов, эффективная площадь поверхности составит Е1 = А * C. Получится показатель в квадратных метрах. После выбора системы надо определить ее вид и посчитать количество материалов. С этой целью подготавливают чертежи или схемы плоскостей с размерами. Благодаря им можно будет провести расчёт, а затем и монтаж водосточной системы.

Риск допущения ошибок и их последствия

Стоит помнить, что если при расчетах и монтаже водостока будут допущены ошибки, то система может претерпеть такие изменения:

• Прогиб желобов под давлением стоков при неправильном (увеличенном) расстоянии между кронштейнами и в дальнейшем их поломка.
• Попадание и разбрызгивание воды на стены и фундамент дома при слишком высоком от грунта расположении сливного колена.
• Течь и растрескивание вертикальных труб, если вы неправильно их смонтировали.

Важно: установка системы водоотведения для крыши — задача не из простых. Поэтому если вы все же сомневаетесь в своих силах, то для монтажа водосточной системы лучше пригласите профессионалов. Они делают всю работу не только качественно, но и быстро.

Защитные сетки и решетки для желобов

Пластиковая сетка защищает желоба от листьев и другого мусора, которые являются причиной засоров. Выбирайте такие решетки, которые не ржавеют и не разрушаются с течением времени.

До недавнего времени оцинкованные водостоки считались не слишком популярными из-за того, что оцинковка, по расхожему мнению, служит недолго. Да и привлекательными такие водостоки еще в советское время не назвали бы, и уж с трудом такие бы вписывались в современный дизайн дома. Но в период бума более разнообразных пластиковых водосточных систем, над составом оцинкованных все это время активно работали иностранные компании, и итоговое качество значительно повысилось.

Конечно, благодаря современным технологиям необходимости в использовании только оцинкованных труб, как раньше, нет, но именно из этого материала легко можно сделать самостоятельно эффектные и нестандартные водосточные системы, а не только флюгеры и козырьки. Поэтому давайте разберемся, чем ценен современный водосток из оцинковки и как его спроектировать, изготовить и установить самостоятельно.

Еще сравнительно недавно практически все водосточной системы в России изготавливали из только из металла, хотя конкретно оцинкованные водостоки использовались нечасто из-за их высокой стоимости. А ведь современные водосточные системы из такого материала обладают самой высокой стойкостью к ультрафиолетовым лучам, перепадам температуры и коррозии из всех металлических.

Речь идет о стали особого сплава, которая также радует прочностью и устойчивостью к серьезным механическим повреждениям. Причем защитное покрытие во всем его многообразии вы можете выбрать как матовое. так и глянцевое, а покрываются современные оцинкованные желоба пластизолом, пуралом или полиэстером. А ведь еще совсем недавно хоть какую-то цветовую гамму предлагали только производители пластиковых водосточных систем, но сегодня такая дизайнерская роскошь есть и у стальных, и у алюминиевых систем. Единственная водосток, который до сих пор не принято окрашивать – медный.

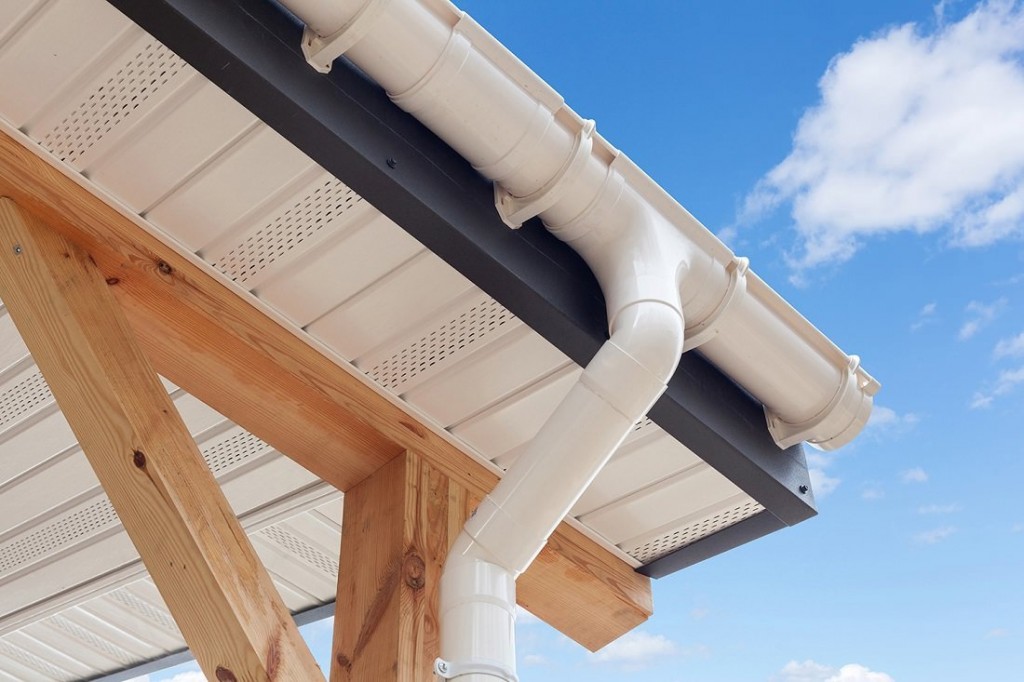

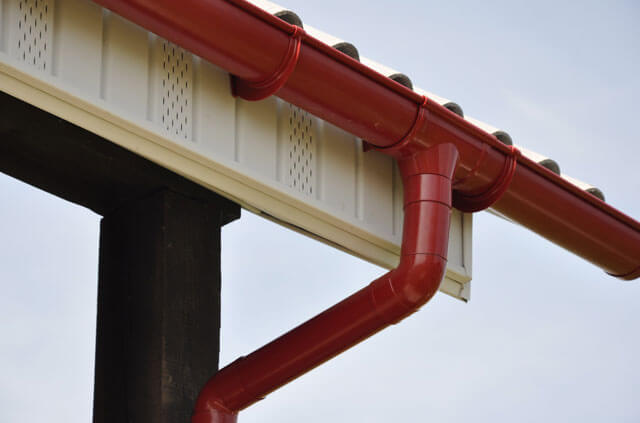

А выглядит современный водосток из оцинкованной стали вот так:

Единственный минус, с которым вам все-таки придется столкнуться – это периодичность ремонта, т.к. из-за теплового расширения и сжатия в таких водостоках нередко расходятся швы. Ну, такие недостатки стоит тогда сравнить с пластиковыми трещинами, недолговечностью обычных металлических водостоков и особой привлекательностью медных для жуликов.

И учитываете, что оцинкованные водостоки подходят далеко не для всех кровельных материалов. Дело в том, что если в составе кровельного покрытия использовался битум, как у гибкой черепицы, то при жаре он расплавляется и попадает иногда на сами трубы. А там уже битум вступает в химическую реакцию с защитным слоем оцинкованных водостоков – полимерами. А это в короткие сроки вызывает ржавчину.

Но больше всего оцинкованный водосток все-таки ценят за простоту работы с ним:

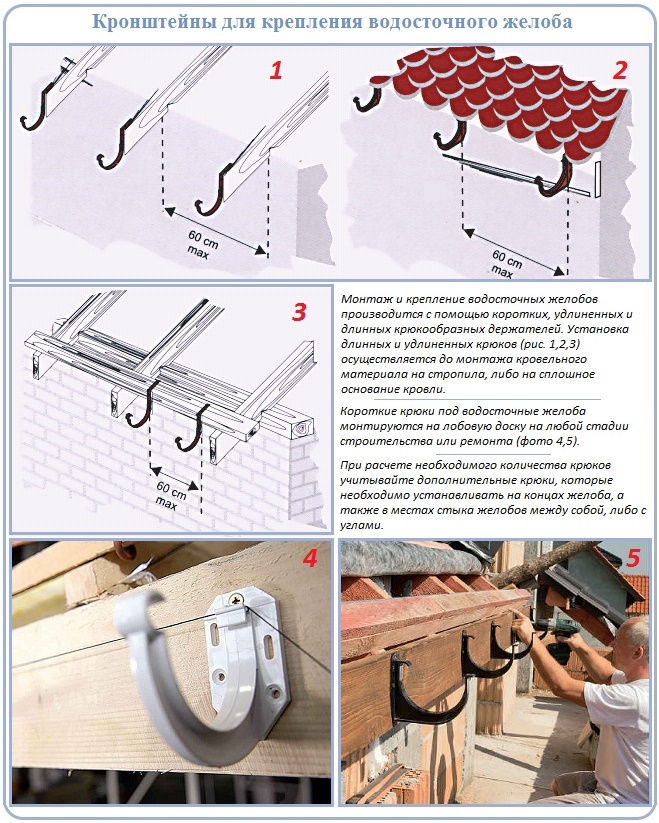

Кронштейны для водосточной системы, способы крепления

Водосточная система − неотъемлемый атрибут любого дома или постройки, ведь без правильного отвода дождевых и талых вод с крыши, рассчитывать на то, что стены и фундамент здания прослужат верой и правдой ни один год, однозначно, не приходится. Разумеется, надежность и эффективность такой системы напрямую зависит от того, насколько правильно выполнен ее монтаж, который вполне можно произвести своими руками без привлечения специалистов.

Справиться с такой работой под силу даже человеку, не имеющему представления об установке кронштейнов и водосточных желобов. Дело в том, что инструкция, впрочем, как и процесс сборки таких систем, достаточно простая. Как и любой другой процесс, монтаж водостока предусматривает определенную последовательность действий, первым из которых является крепление самих кронштейнов. Без их использования невозможно надежно закрепить конструкцию на стене и обеспечить ее фиксацию без риска сдвига и провисания в процессе последующей эксплуатации.

Основная задача кронштейнов − крепление водостока к покрытию крыши с целью обеспечения долговечности и надежности его эксплуатации при различных погодных условиях, в том числе порывах ветра и ливневых дождях.

Классификация кронштейнов для водостоков

Чтобы выполнить монтаж водосточной системы своими руками на наивысшем уровне, целесообразно предварительно разобраться в специфике и классификации самих крепежных элементов.

На сегодняшний день промышленными предприятиями выпускается несколько типов кронштейнов, выбор которых во многом зависит от того, куда они будут крепиться. В частности, их установка может выполняться на:

• стену фасада здания;
• стропильную систему;
• обрешетку крыши;

В качестве материала для таких крепежных элементов может использоваться как пластик, так и сплавы цинка, меди и титана. Разнятся кронштейны и по диаметру, который в обязательном порядке должен соответствовать выбранным водосточным желобам.

Способы крепления кронштейнов

Установка водосточной системы своими руками может выполняться несколькими способами, выбор которого во многом зависит от способа монтажа самих кронштейнов.

• Для надежной фиксации желоба на вертикальную поверхность специалисты рекомендуют использовать, так называемые, крюки − короткие крепежные элементы. С их помощью прикрепить желоб ливневой системы к лобовой доске на кровле не составит труда, причем независимо от степени готовности самой крыши. За счет дополнительных ребер жесткости, такие крюки могут выдерживать весьма значительные нагрузки. Поэтому, если монтаж, проводимый своими руками, выполнен правильно, то ни порывы ветра, ни осадки в виде дождя и снега такому водостоку не страшны.
• В случае отсутствия крепежной доски, монтаж кронштейнов потребует использования специальных удлинителей, которые позволят произвести крепеж непосредственно через стропильную ногу. Если же добраться до стропил не представляется возможным, то без так называемых металлических костылей не обойтись. При этом фиксируются они непосредственно к стене здания.
• Крепиться водосток может и к сайдингу. В случае, когда все отделочные работы фасада завершены, и кровля полностью готова, при установке крепежных элементов под водосточный желоб нужно учитывать способность сайдинга к термическому расширению.

Фиксация водостока к J фаске, как и в случае с сайдингом, выполняется с учетом склонности пластика к термическому расширению.

Нюансы монтажа кронштейнов под водосточные системы

При монтаже крепежных элементов водосточной системы своими руками немаловажно определиться и с их количеством, которое напрямую зависит от материала самого водостока. Если желоб изготовлен из пластика, то правильно будет использовать по 3 кронштейна на каждый метр. В случае с металлическими конструкциями для отвода воды шаг вполне можно увеличить до 0,5-0,9 м. Разумеется, имеет значение и конструкция самой кровли, ведь чем больше поворотов, внешних и внутренних углов, тем больше крепежных элементов потребуется.

Монтаж держателей водосточного желоба своими руками в обязательном порядке должен производиться под уклоном. Таким образом, при установке кронштейнов должен соблюдаться наклон их осевой линии. На каждые 10-12 метров желоба достаточно буквально 5 см, которые в последующем и будут обеспечивать направление и скорость потока по желобу в сторону сливной трубы.

Если уклон будет недостаточным, то вероятней всего, вода просто не будет успевать уходить в трубы, приводя тем самым к переливу. Слишком же большой уклон способен испортить эстетический внешний вид здания, да и воронка вряд ли будет справляться с сильным потоком воды.

Для обеспечения равномерного уклона водостока важно правильно установить первый и последний кронштейны, служащие ориентирами для промежуточных креплений.

Хотя многим установка описываемых крепежных элементов своими руками и может показаться сложной, вооружившись всеми необходимыми материалами и инструментами, а также запастись терпением, выполнить ее не составит труда даже человеку, не имеющему навыков и опыта в таком деле.

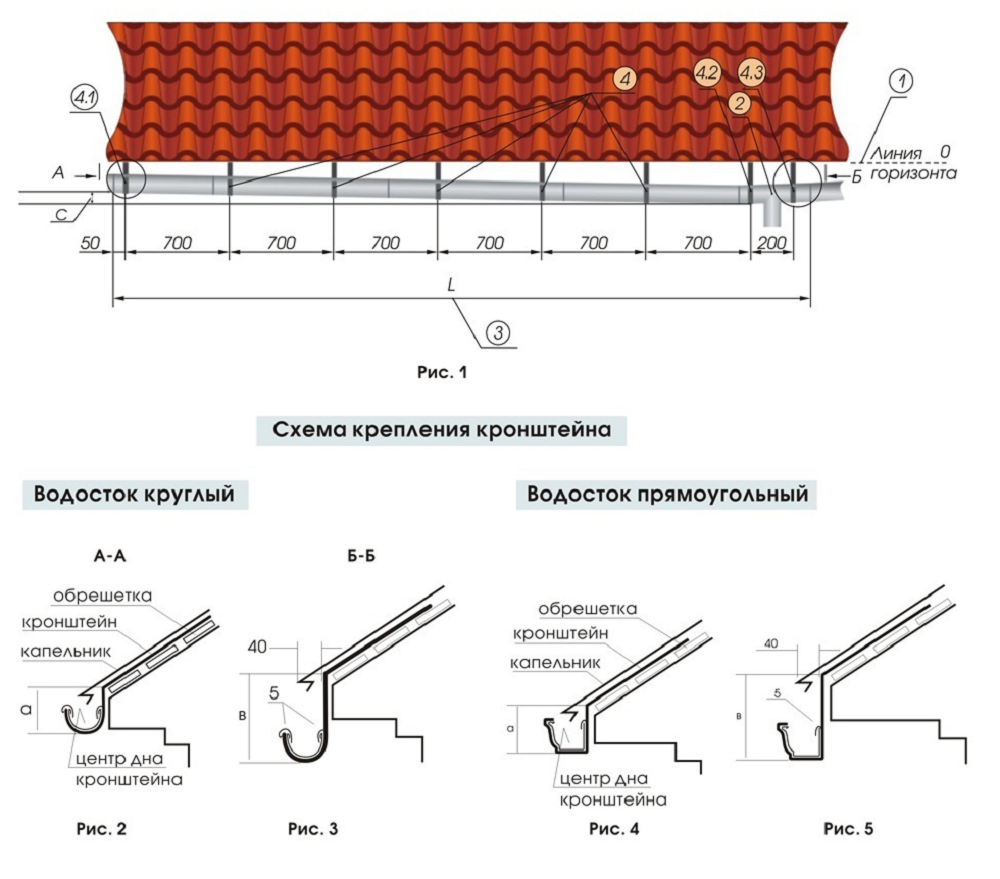

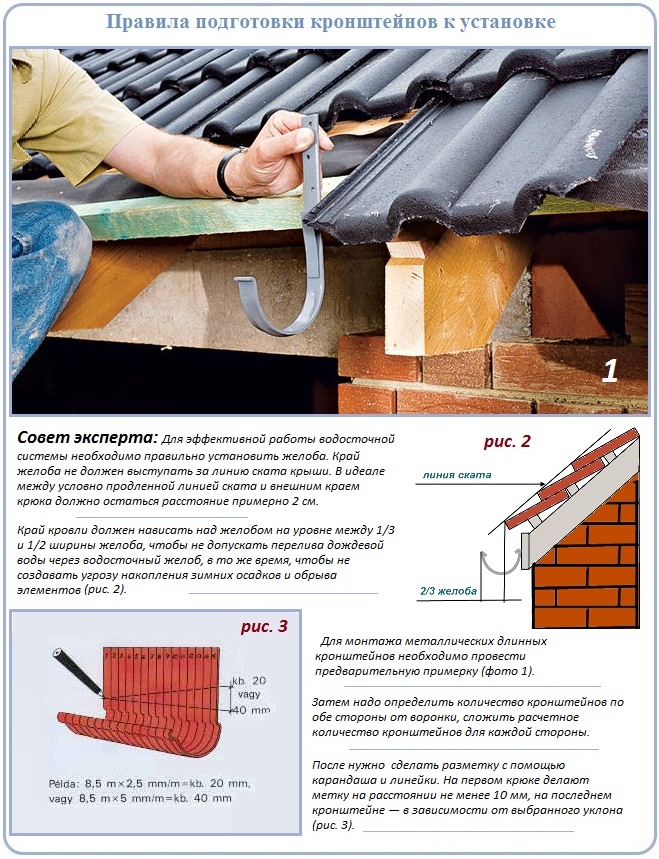

Разметка и крепление кронштейнов

Необходимо произвести трассировку линии, вдоль которой будут укладываться желоба, определить места установки воронок, труб, а, следовательно, и точки фиксации крепежных элементов.

Следует обеспечить естественный сток воды, в противном случае она будет застаиваться. Чем это чревато, например, при заморозках, объяснять не нужно. Значит, канал, по которому жидкость отводится с кровли, должен иметь уклон. Рекомендуемый угол – не менее 50. Понятно, что работать под крышей с транспортиром в руке никто не станет, а нивелир (особенно лазерный) редко у кого есть.

На практике уклон считается нормальным, если перепад высоты на 1п.м. составляет примерно 3,5 мм (не меньше). Зная общую протяженность конкретного стока, несложно определить разницу между срезами начального и последнего желобов. Как реализовать? Достаточно наметить точки крепления кронштейнов для 1-го и последнего лотка, вкрутить, например, саморезы, и между ними натянуть леску, шнур, тонкую проволоку. Получится хороший ориентир (линия) для крепления остальных элементов.

Если на каком-то отрезке «дистанции» предусмотрена установка воронки, то методика расположения лотков несколько видоизменяется – они должны иметь уклон в ее сторону. Почему – понятно.

Часто можно встретить рекомендацию по расстоянию между кронштейнами – около полуметра. Но это относится только к желобам из металлов! Для пластиковых изделий желательно «опоры» ставить из расчета 3 шт/п.м., так как данные материалы не отличается прочностью. Следовательно, при обледенении конструкция может «просесть».

Воронка ставится чуть ниже капельника (примерно на 15 – 20 мм), но не вплотную. Иначе при небольших заморозках есть риск образование сосулек, которые постепенно превращаясь в ледяной монолит, легко разрушат водосток. Специалисты рекомендуют рассчитать трассу так, чтобы расстояние от воронки до кронштейнов, поддерживающих лотки, не превышало 150 мм.

Элементы крепления нельзя фиксировать на кровельном материале. Варианты их установки зависят от конструктивных особенностей крыши.

Их несколько:

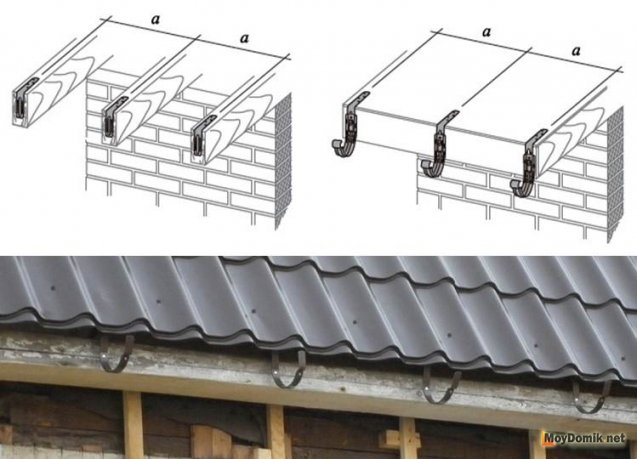

• Первый – к лобовой доске.
• Второй – к стропильным ногам.
• Третий – к обрешетке.

Например, вот таким образом:

Особенности технологии зависят от того, когда производится монтаж системы – в процессе строительства, или здание уже эксплуатируется. Главное условие – ни элементы кровельного «пирога», ни материал «финишной» отделки крыши не должны быть повреждены. Их вообще не следует касаться, иначе не избежать протечек и других неприятностей.

Монтаж металлической водосточной системы

Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.

1. Установка двух крайних кронштейнов.

Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).

Установка крайних кронштейновСпособы установки кронштейнов водосточной системыПорядок крепления держателя желоба

Совет. Для нормального оттока воды с кровли, угол наклона желоба в сторону воронки должен составлять 3-4 мм на 1.м.

Монтаж кронштейна выполняется на три самореза.

Монтаж кронштейнов (способы фиксации)

При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м – двойной.

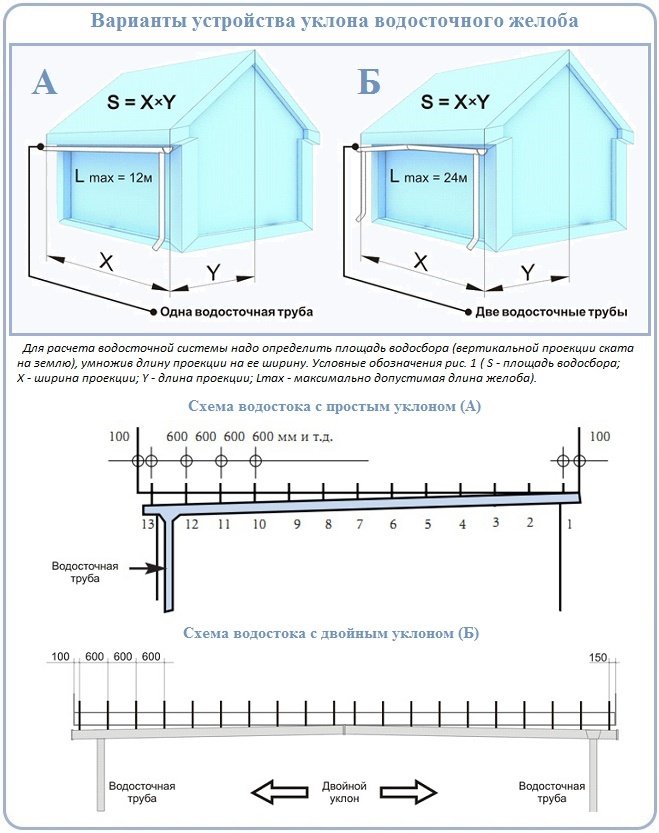

Прямой и двойной уклон водостоков — схема

2. Раскрой желоба.

Место пила зачищается напильником.

Совет. Движение пилой осуществляется в направлении «от себя».

3. Вырезка отверстия под воронку.

Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.

Вырезание отверстия под водосточную воронку и правила раскроя желоба

Воронку вырезают ножницами по металлу. Использование болгарки может повредить защитное покрытие водостока.

4. Монтаж элементов

Установка металлической водосточной системы проводится аналогично монтажу пластиковой системы. Желоба водостока фиксируются между собой и с другими элементами защелками.

Иногда соединитель не используется, а желоба монтируются между собой на защелки.

Расстояние от края заглушки, а также от края углов до ближайшего кронштейна не должно превышать 20 см.

5. Монтаж водосточных труб

Последний этап установки водосточной системы.

Установка водостока для крыши своими руками

Защитить свой дом и, в первую очередь, его фундамент поможет установка водостока своими руками. Однако для того, чтобы система работала эффективно, важно, чтобы она была грамотно спроектирована и смонтирована. Скапливаясь на крыше и свободно, без направленного отведения, скатывающиеся с крыши талые и дождевые воды способны стать причиной множества неприятностей. Избыток влаги вызывает гнилостные процессы, появление грибков и плесени во внутренних помещениях и на внешних стенах. Еще более серьезными проблемами могут стать подмыв, проседание фундамента, изменение геометрии стен. Даже если удастся избежать серьезных повреждений, внешний вид здания будет испорчен. Водосток позволяет избежать подобных проблем.

Как рассчитать водосточные элементы

Определение необходимого количества элементов, требующихся для сооружения водосточной системы, происходит с учетом особенностей каждого конкретного случая. Все чаще при сооружении частных домов стараются использовать оригинальные конструкции, что накладывает определенный отпечаток и на расчет кровельных и водосточных систем. Однако определенные расчетные шаблоны существенно облегчают выполнение вычислений.

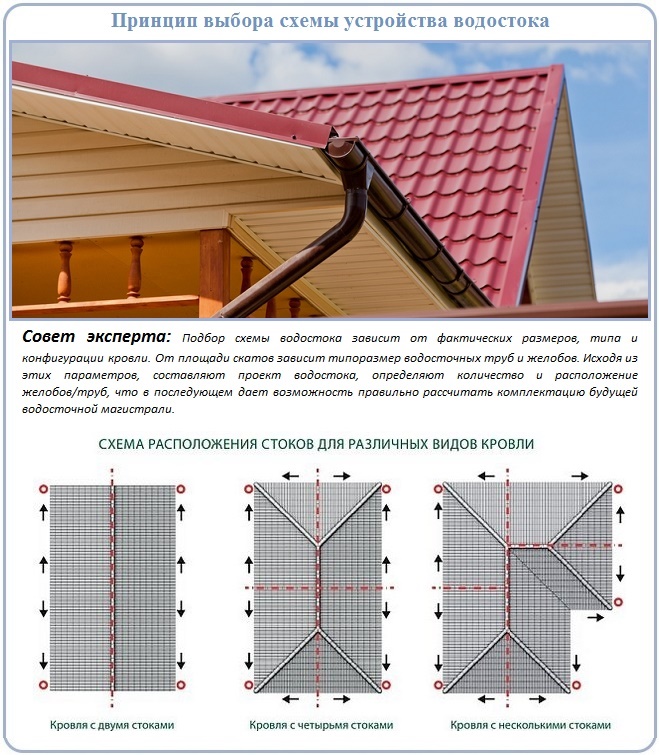

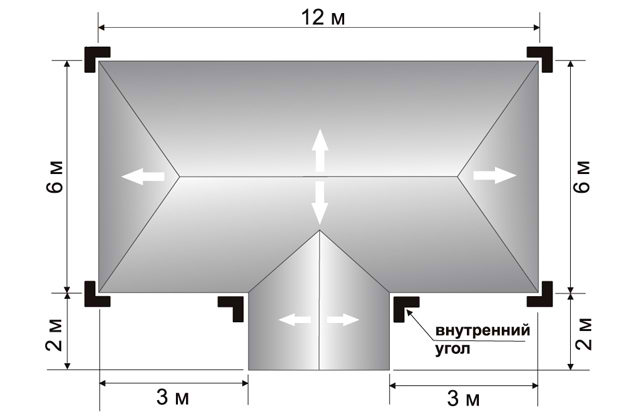

Существует очень простая схема расчета водостока двухскатной крыши, где длина скатов не превышает 12 м:

Чтобы рассчитать водосточную схему дома с мансардой, применяют этот же метод. То же самое касается оснащения водостоками многоярусных скатных крыш, где каждый скат рассчитывается отдельно. Чтобы определить число элементов и крепежей для полувальмовой и вальмовой кровли, придется столкнуться с дополнительными сложностями. В этом случае понадобится закупка не менее четырех угловых деталей и двух соединителей-компенсаторов. Компенсирующие и соединители функционируют по тому же принципу, что и линейные элементы. Однако в этом случае подобные компенсаторы необходимо установить в каждом замкнутом контуре.

На этой же стадии необходимо определить диаметр будущей конструкции. Комплектующие водостоков производятся в ряде типоразмеров, во избежание переливания по ходу отведения атмосферных осадков. Как гласят технические рекомендации, каждый м2 кровли должен оснащаться водосточными трубами сечением 1,5 см квадратных. Данный коэффициент является усредненным для центральных регионов нашей страны. Чтобы точно подобрать типоразмер водосточной системы, нужно первым делом определить, какую площадь кровли в состоянии обслужить одна воронка. Так как частные дома редко обладают площадью скатов более 80 м2, то чаще всего для установки водосточных желобов используют трубы сечением 100 мм, с возможностью корректировки данного параметра в ту или иную сторону.
