Арматура мелкозаглубленный ленточный фундамент

Целесообразность возведения оснований данного типа

С учетом вышеизложенного выбор мелкозаглубленного фундамента обоснован при строительстве легких построек на средне- и слабопучинистых почвах с низким уровнем грунтовых вод. Главным условием эксплуатации является целостность ленты, ее не прерывают ни в коем случае. Именно по этой причине организация внутреннего подвала в домах с малозаглубленными основами разрешена, а гаража – нет.

Несмотря на очевидное сокращение затрат в сравнении с заглубленными конструкциями стоит рассмотреть все варианты. Нельзя забывать, что минимальная толщина ленты не может быть меньше ширины стен, в ряде случаев расход бетона становится неоправданным. Ярким примером является выбор фундамента для деревянного дома при строительстве на устойчивых грунтах. По расчетам для выдержи веса одного этажа в среднем достаточно ширины армированной ленты в 8-10 см, а толщина бруса при этом составляет 20 см. Поэтому при подборе основания для деревянных жилых домов предпочтение отдается ростверку на сваях, хотя это ограничение условное, окончательный результат зависит от параметров участка.

Отдельного упоминания заслуживает фундамент для глинистой почвы. Из-за высокого насыщения влагой мелкозаглубенный ленточный тип для них подходит плохо. Исключение делается в двух случаях: выборе значительного объема грунта и замене его песком с последующей трамбовкой и заливкой монолитной плиты (трудоемкий, редко себя оправдывающий вариант) или дополнительное укрепление опорными сваями с шагом в 2 м и заглубленными ниже уровня промерзания. Последний способ позволяет получить довольно надежный фундамент на глине, но его выполнение подразумевает использование спецтехники.

Особенности

Пучинистый грунт из-за специфического своего строения (содержит много воды) приводит к скорой деформации и смещению практически любого фундамента, кроме мелкозаглубленного. Именно поэтому последний вариант и используется на пучинистых почвах. Ленточный или столбчатый фундамент, не доходящий до максимального уровня замерзания почвы, способен отлично противостоять нагрузкам от распирающей при замерзании воды. Такой фундамент не подвержен смещению и деформации, поэтому стоящее на нем здание будет в полной безопасности, а стены не пойдут трещинами.

Хорошо и то, что мелкозаглубленное основание может использоваться практически для любого типа строения: и кирпичного, и деревянного, и каркасного, и даже двухэтажного.

На видео – мелкозаглубленный фундамент на пучинистом грунте:

Пучинистая почва часто всего бывает на суглинистых, глинистых и супесчаных грунтах. Чем более высоко содержание глины в грунте, тем выше степень его пучинистости. Инженеры знают, что порой выталкивающая сила пучения бывает столь велика, что способна буквально поднять целое здание вместе с его фундаментом. А вот как происходит расчет плитного фундамента, и как это делать правильно, указано в данной статье.

Преимущества и недостатки мелкозаглубленного фундамента

Любой строительный метод имеет свои плюсы и минусы, не исключение в этом и постройка малозаглубленного основания. Достоинства возведения дома на ленточный мелкозаглубленный фундамент состоят в следующем:

• можно установить мелкозаглубленный ленточный фундамент от «А» до «Я» своими руками;
• можно не применять строительную технику – не нужно зарывать фундамент вглубь;
• возможность утепления ленточного основания, как и устройства технологии «теплый пол»;
• высокая прочность конструкции;
• низкая стоимость проекта даже в том случае, если работа выполняется по договору – строительной фирмой.

Из недостатков стоит отметить в первую очередь – это возведение конструкции на пучинистых грунтах. Чтобы здание обрело достаточную прочность, делается отмостка вокруг всего строения. Следуя всем нормам и правилам (СНиП) можно сделать дренажную систему под основанием здания.

Еще одним нюансом считается заливка бетона на прогретый грунт. Помимо этого, в указании ТТК (типовая технологическая карта) строительство дома на этом основании производится в течении короткого времени – это до 5 месяцев.

Конструкция

Ленту незаглубленного фундамента можно заливать, если грунт не относится к плавучим или пучинистым. Под железобетонной лентой предварительно обустраивают песчаную подушку – ее толщина составляет 20-40 см. Монолитная лента должна проходить под всеми несущими стенами строения (наружными и внутренними) и каркасом пристроек, включая веранду, крыльцо и т.д.

Данный тип фундамента допускается использовать, если длина стены строения не превышает 7 метров. Более длинная лента склонна к разрушению по причине неравномерной усадки сооружения. Это связано с ее недостаточной механической прочностью.

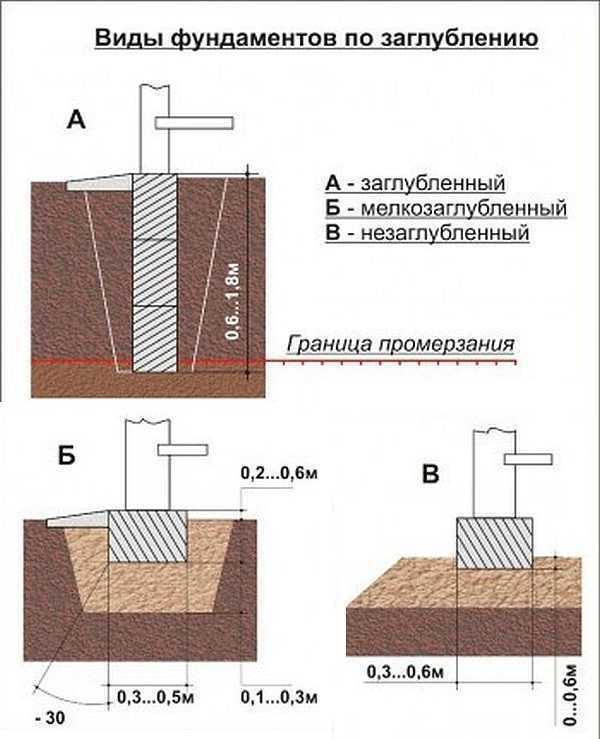

Незаглубленный фундамент отличается от мелкозаглубленного тем, что на его стенки не воздействует грунт, склонный к подвижкам. Силы морозного пучения лишь в небольшой степени воздействуют на подошву основания благодаря специально обустроенной подушке.

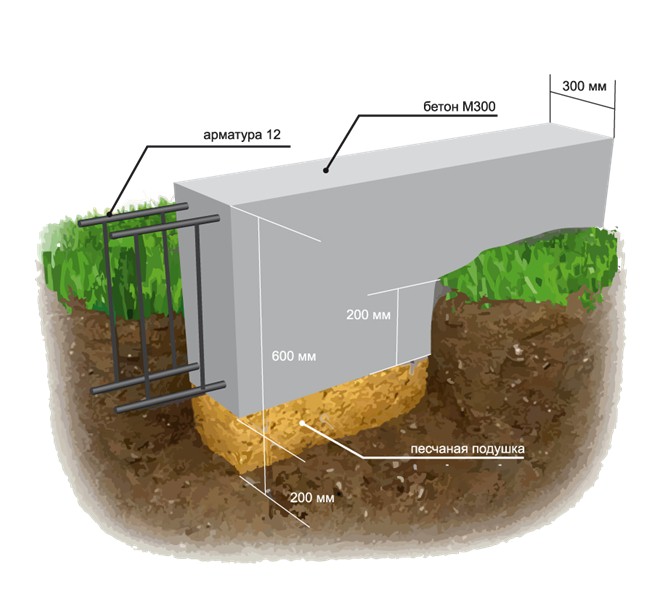

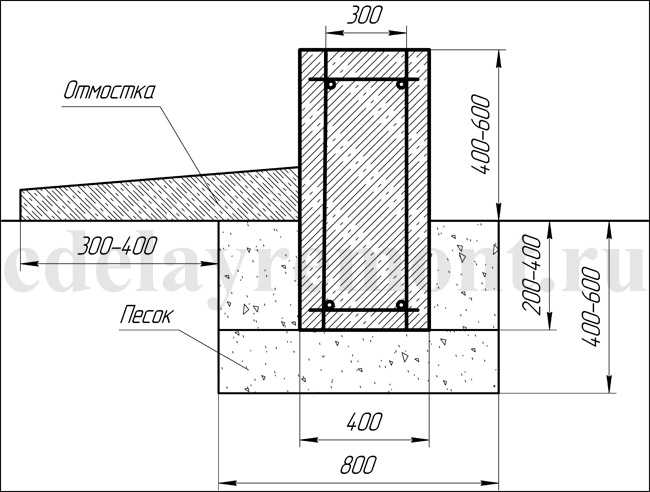

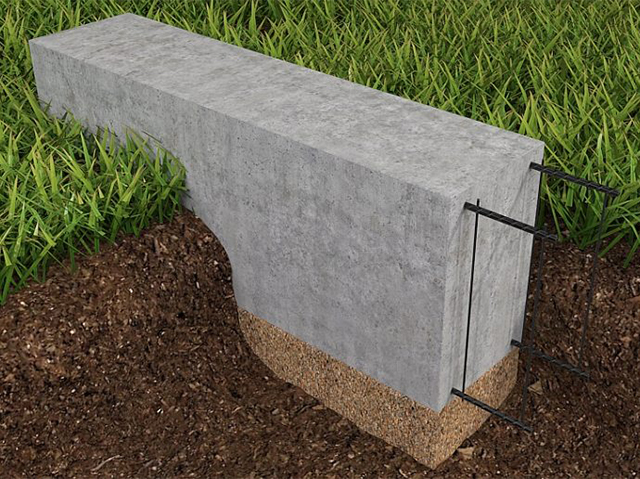

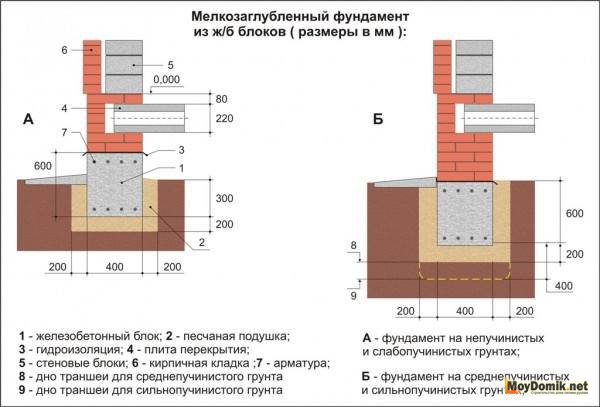

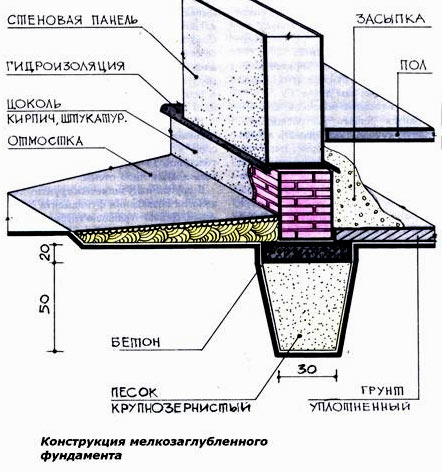

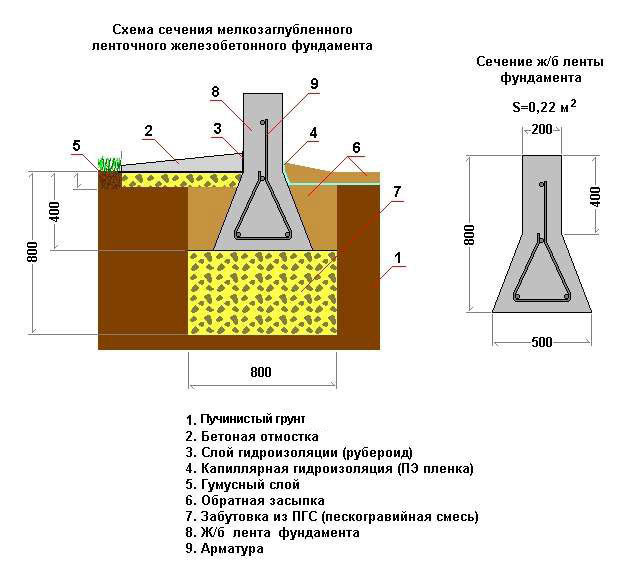

Конструкция данного фундамента выглядит следующим образом:

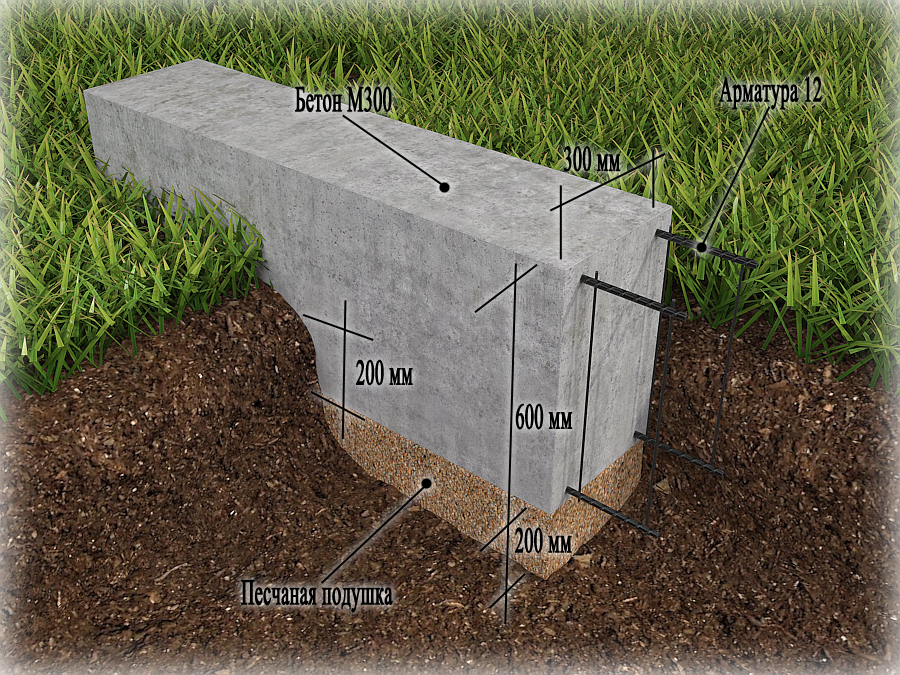

1. Лента из армированного бетона. Высота – 20-50 см, ширина – 30-50 см.

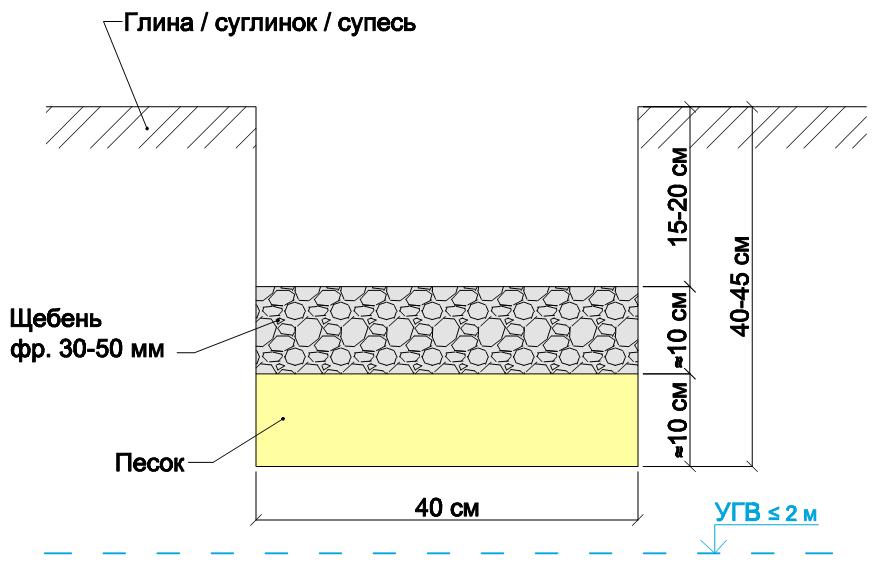

2. Подушка из материалов, не склонных к пучению. Допускается применение песка, гравия, щебня, шлака. Оптимальный вариант – смесь, состоящая из песка (60%) и гравия (40%). Гравий можно заменить на шлак или щебень.

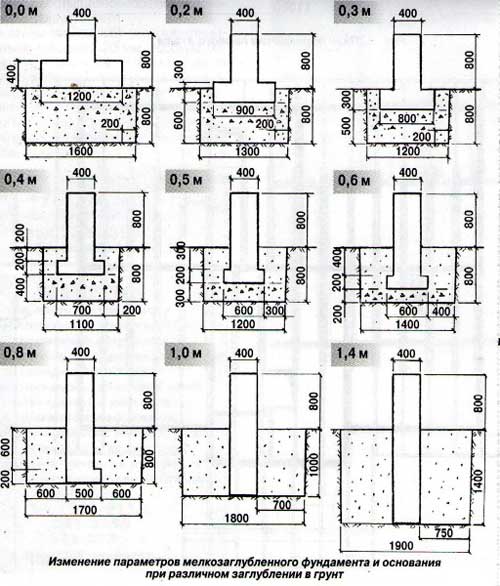

Выбор высоты подушки зависит от склонности грунта к вспучиванию, от глубины залегания грунтовых вод, от выбора материалов, из которых будет возводиться постройка. Чем сильнее способен вспучиваться грунт, чем тяжелее конструкции постройки, тем толще и шире должна быть подушка. Ее ширина должна превосходить ширину фундаментной ленты в 1,5-2 раза.

Свойство песчано-гравийной подушки гасить пучинистые воздействия на подошву фундаментного основания снижаются при увлажнении с последующим промерзанием. Чтобы влага не проникала в подушку, с наружной стороны здания, вдоль всей ленты, требуется обустроить отмостку с гидроизолированным основанием и теплоизоляцией.

Особенности скального грунта

Скальные грунты состоят из различных пород, которые имеют свои характерные особенности:

• Гранит. Этот популярный материал широко используют в строительстве и отделке различных сооружений. Обладает очень высокой прочностью и долговечностью.
• Песчаник. Порода представляет собой обмолочные зерна, которые связаны между собой минеральными веществами (преимущественно цементом). Имеет высокую пористость и широко используется в качестве стенового материала.
• Известняк. Порода, которая состоит из кальцита. Противостоит размыванию и деформациям.

Скальный грунт обладает многими достоинствами, к которым относят высокую прочность и возможно благодаря тому, что в составе такой почвы нет глины и песка.

Помимо этого, на стены фундамента, построенного на таком грунте, не действуют силы пучения. Это предотвращают движение фундамента и разрушение строения, которое в дальнейшем возникает при этом.

Конечно, несмотря на все это, скальные грунты обладают некоторыми недостатками. Профессионалы выделяют следующие минусы скальных грунтов:

• При строительстве понадобится использование специальной техники, что несколько повысит стоимость строительства.
• На таких грунтах невозможно соорудить строения с цокольным этажом и подвалом.
• Возможны проблемы при устройстве дренажной системы и прокладки коммуникаций.

Зачастую заглубление фундамента на скальном грунте составляет не больше полуметра. При необходимости глубина может быть несколько больше. Конечно, такие изменения повлекут за собой немалые денежные затраты.

Типы песчаного грунта

Песчаные грунты представляют собой сыпучую смесь мелких фракций кварца и других минералов с содержанием глины не более 3%. Как продукт разрушения горных пород, песчаный субстрат по плотности разделяется на такие группы, как плотные, средней плотности и рыхлые. В зависимости от состава и фракции зерна выделяют песчаные грунты 4 типов.

Пылеватый

Субстрат представляет собой очень мелкий песок – более 3/4 состава предусматривает частицы менее 0,1 мм – с большим содержанием глинистых включений. Эта масса плохо пропускает влагу, что обуславливает неустойчивость толщи, склонность к проседанию и вспучиванию. На таком ненадежном мелкопесчаном основании чаще всего применяют ленточный фундамент с усилением сваями.

Мелкозернистый

Эта категория песчаного грунта содержит 3/4 элементов размером более 0,1 мм. Субстрат относительно устойчив в качестве опоры для фундаментной конструкции в случае применения надежной гидроизоляции. Мелкозернистая толща хорошо впитывает влагу и подвержена морозному пучению. При заложении подошвы основания строения требуется заглубление больше расчетной глубины промерзания почвы.

Крупный

Грунтовая масса с крупнозернистым песком относится к надежным вариантам основы под строительство фундамента. 1/2 общего количества фракций имеют размеры более 0,5 мм, субстрат отлично пропускает воду, силы морозного пучения минимальны.

Гравелистый

Грунтовые пласты, 1/4 состава которых представляет собой зерна более 2,0 мм, отличаются высоким потенциалом для строительства фундаментных конструкций. Гравелистый субстрат не удерживает воду, грунтовые слои не подвержены горизонтальным смещениям, отсутствует эффект морозного пучения.

Преимущества и недостатки мелкозаглубленной основы под дом

Если рассматривать данный тип основы под здание в комплексе, то оно, как и любое строение, имеет ряд преимуществ и недостатков. Однако в некоторых случаях при определенных условиях эксплуатации данной конструкции (непучинистых грунтах, небольшой глубины промерзания земли и глубокого пролегания подземных вод), ее преимущества преобладают над недостатками и делают ее оптимальным, экономным вариантом для успешного возведения здания.

Преимущества мелкозаглубленного фундамента

К преимуществам данного типа фундамента относятся:

• относительная дешевизна постройки по сравнению с заглубленным аналогом;
• различные вариации возведения. Так, подобный тип основы дома можно выполнить из готовых бетонных блоков. Это значительно ускорит процесс строительства, но за счет привлечения спецтехники повысит стоимость конечного результата. Если человека интересует экономическая сторона вопроса, то ленточный фундамент можно заливать самостоятельно, то есть возводить монолитную конструкцию. Это предполагает временные затраты, но конечный результат приятно удивит своей низкой стоимостью и техническими характеристиками;
• при правильно разработанном проекте дома и грамотно выполненных расчетах данный вид основания под здание отличается долгим сроком эксплуатации, независимо от неблагоприятного действия внешних факторов;
• используя подобную конструкцию под домом можно организовать подвальное помещение с дополнительным его утеплением;
• при дополнительном армировании и при наличии фундаментной подушки, мелкозаглубненный ленточный фундамент можно построить на пучинистых грунтах.

В поддержку данного типа конструкции опытные строители приводят следующий аргумент: помимо силы пучения грунта на фундамент действуют касательные силы. И чем больше площадь и вес основы дома, тем воздействие вышеуказанных факторов возрастает. У фундамента мелкого заложения минимальная площадь соприкосновения с землей, а потому действие касательных сил сводится к нулю, чем не может похвастаться заглубленный аналог. Именно потому последний без особой надобности в частном строительстве не используется.

Если новичок задумал организовать мелкозаглубленный ленточный фундамент своими руками, видео-инструкция от опытных строителей, которую можно без труда найти в интернете, существенно повысит качество конечного результата и ускорит процесс проведения работ.

Недостатки мелкозаглубленного ленточного фундамента

К недостаткам данного типа фундамента относится:

• его нельзя использовать при капитальном строительстве (в процессе возведения многоэтажных зданий из тяжелых, конструкционных материалов);
• его нельзя строить при близком пролегании грунтовых вод к поверхности земли без дренажной системы, что влечет за собой экономические растраты;
• его стоимость выше, по сравнению со свайными и незаглубленными основаниями под здание.

Сегодня мелкозаглубленный ленточный фундамент самостоятельно организовывается будущими владельцами коттеджей, бань, надворных построек.

Виды незаглубленного столбчатого фундамента

Сами столбы необходимо правильно разместить под несущими стенами. Надо обязательно установить их по все углам здания, а также на пересечении стеновых элементов

Особое внимание уделите местам, где действует дополнительная нагрузка.

Материал, который используется для незаглубленного столбчатого фундамента может быть разным. Это монолитный железобетон, бетонные блоки, металлические или асбестоцементные трубы, бутовый камень, даже дерево и кирпич.

Конечно деревянные опоры выполняют очень редко, так как у них пониженный срок службы, примерно 10-15 лет. Чаще всего такой фундамент устанавливают под летние беседки. Деревянные конструкции обязательно надо обработать специальными антисептиками, чтобы предотвратить гниение. Для гидроизоляции лучше всего использовать обмазочные материалы (битумная мастика).

Кирпич-железняк, который обжигается в печи используют для незаглубленного столбчатого фундамента чаще. Ширина одного столба выполняется не менее 0,38 метра. Не допускается использование силикатного или обычного керамического кирпича для создания столбчатого фундамента.

Самые популярные конструкции для незаглубленного столбчатого фундамента, это блоки или монолитный железобетон. Такой вариант будет очень прочным и надежным при ширине столба не менее 0,4 метра.

Металлические и асбестоцементные трубы применяются как несъемная опалубка при строительстве столбчатого фундамента, так как внутрь полости вставляется арматурный каркас и производится заливка бетона.

При земляных работах, отрывая проемы для будущего столбчатого фундамента, необходимо ориентироваться на проектные решения, не допускать технологических отклонений в процессе работы. Верхний уровень незаглубленного столбчатого фундамента должен быть на одной отметке, для удобства выполнения ростверка, который поможет равномерно распределить нагрузку от здания.

И хотя незаглубленный столбчатый фундамент позволяет значительно сэкономить деньги при строительстве здания, его рекомендуется выполнять только на территории, где сезонное промерзание грунтов достигает 2 метров, так как использование обычной ленточной конструкции, при заглублении ниже отметки промерзания, считается нерентабельным.

В остальных случаях лучше всего опирать фундамент на основания, которые залегают ниже отметки промерзания грунта. Значительным минусом столбчатых фундаментов является то, что при такой конструктивной схеме, нельзя построить подвальное помещение.

Статья является собственностью Использование материала разрешается только с установлением активной обратной ссылки

Технология строительства

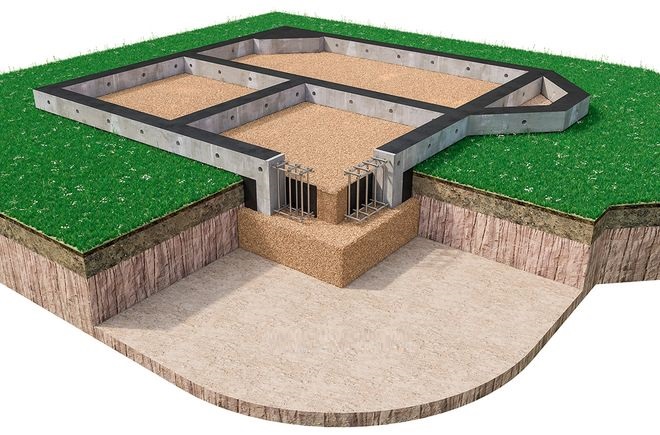

Строится мелкозаглубленный ленточный фундамент своими руками в несколько этапов. Рассмотрим подробно каждый из них.

1. Разметив на участке по шнуру контур фундамента, нужно выкопать траншею. Ее ширина должна быть на 20-30 см больше ширины фундамента. Это нужно для установки щитовой опалубки и укладки широкой песчаной подушки, компенсирующей сезонные колебания грунта.

2. Отсыпается песчаная подушка толщиной 30-40 см. Особое внимание уделите плотности песка. Для этого его нужно послойно смачивать водой и тщательно трамбовать.

3. Готовят щиты из плит OSB или обрезной доски, ставят их в траншею и укрепляют клиньями и распорками из деревянных брусков. Шаг клиньев и распорок должен быть не менее 60 см, чтобы сырой бетон не распирал опалубочный каркас.

Если вы будете делать щиты из доски, обязательно обшейте их изнутри пергамином, который не даст цементному молоку уйти из бетона в грунт. По мере установки опалубки, нужно проверять ее горизонтальность и вертикальность. Сбивая щиты гвоздями, обязательно загибайте выходящие концы. Это облегчит дальнейшую разборку опалубки.

4. Армирование фундамента выполняется арматурой диаметром от 12 до 18 мм. Ее укладывают вдоль «ленты» в два-четыре ряда. Ставят два арматурных пояса: нижний и верхний. В единую пространственную конструкцию их связывают толстой проволокой или сваркой.

Не забудьте оставить зазор между нижним поясом арматуры и подошвой фундамента. Он должен быть в пределах 40-50 мм. Для этого подложите под стержни обрезки пластиковой трубы. Верхний пояс также не должен доходить до уровня заливки бетона на 3-5 см, чтобы металл не подвергался коррозии.

До момента установки опалубки нужно решить, будет ли делаться утепление мелкозаглубленного фундамента. Если да, то используйте это с умом и вместо обшивки опалубки пергамином закрепите на ней листы пенопласта толщиной 4-5 см. Они утеплят конструкцию и отсекут раствору путь для «побега» из опалубки.

5. Бетонирование также имеет свои тонкости. Бетон нужно укладывать не как попало, а сплошным горизонтальным слоем. Если вы будете заливать его короткими и высокими участками, то образуются вертикальные швы, которые ослабят конструкцию. Тщательное уплотнение бетона вибрированием или штыкованием также никто не отменял (каждые 20 см слоя).

Не спешите снимать опалубку, даже если вам кажется, что бетон достаточно тверд. Должно пройти минимум 5-6 дней до момента ее разборки.

6. Сняв опалубку, обмажьте верхнюю и боковые части бетона битумной мастикой или оклейте их рубероидом. Пазухи в траншее нужно засыпать песком, утрамбовать его, затем проложить по верху слой рубероида и сделать по нему бетонную отмостку (ширина 80-100 см, толщина 10-12 см).

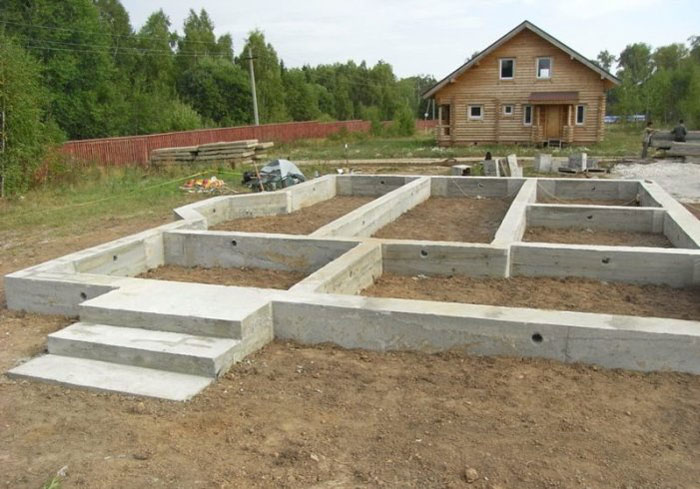

Если все этапы выполнены аккуратно и правильно, то вам останется только подсчитать сэкономленные деньги и спокойно приступить к возведению стен.

Видео по теме:

Как обустроить фундамент на глинистой почве

В данном материале рассмотрим вопрос о том, какие фундаменты на пучинистых грунтах будут эффективны. В частности, какой фундамент на глинистой почве предпочтительнее для возведения построек малоэтажного типа.

Для начала, определим, какие проблемы перед застройщиками возникают при возведении построек в регионах с низкими отрицательными температурами в плане воздействия на основание постройки.

Опасности возведения постройки на пучинистых грунтах

Какие факторы воздействуют на фундаменты на глинистых грунтах? Это морозное пучение в силу неравномерности насыщения влагой пучинистых грунтов. И последующее возможное разрушение основания и постройки при смещении части грунта.

Если бы грунт равномерно поднимался, опускался, смещался всей массой под всем основанием, то постройке бы ничего не угрожало.

Однако фундамент на глине или суглинке испытывает давление от промерзающего грунта только в некоторых участках подошвы или только на некоторых сваях всего свайного поля. Такое неравномерное воздействие приводит к деформации основания и, как следствие, к разрушению постройки на этом основании.

Почему в данном материале говорится только о воздействии на малоэтажные постройки? Потому что такие здания обладают относительно малым весом, который не в силах компенсировать давление участков грунта на фундамент.

Многоэтажные городские дома имеют вес, достаточный для того, чтобы компенсировать давление отдельных участков пучинистого грунта под их основанием. Поэтому многоэтажный дом или большое производственное здание не нуждается в утепленной отмостке или в утеплении подошвы фундаментной плиты.

Оптимальные фундаменты на пучинистых грунтах

Оптимальный фундамент на глинистой почве, водонасыщенной и подверженной пучению, будет обладать следующими характеристиками:

• Расположение основания / нижней точки фундамента ниже уровня промерзания грунта для данного региона.
• Прочное монолитное основание, препятствующее воздействию морозного пучения на отдельные части здания.
• Система перераспределения и выравнивания нагрузок на отдельные части здания.

Под такие требования подходят несколько типов оснований под малоэтажные дома:

• Свайный фундамент.
• Плитный фундамент.
• Незаглубленный ленточный фундамент.

Последний тип основания может использоваться под легкие постройки каркасного типа или выполненные из дерева, на нем мы остановимся чуть ниже.

Свайный фундамент на глине с бурозаливными сваями ниже уровня промерзания грунта и мощным ростверком, объединяющим сваи и перераспределяющим нагрузку – классическое решение для водонасыщенных грунтов.

Плитный фундамент на глинистой почве, способный перераспределять нагрузку с любого участка основания на соседние – также хорошее решение в условиях высокого УГВ и морозного пучения.

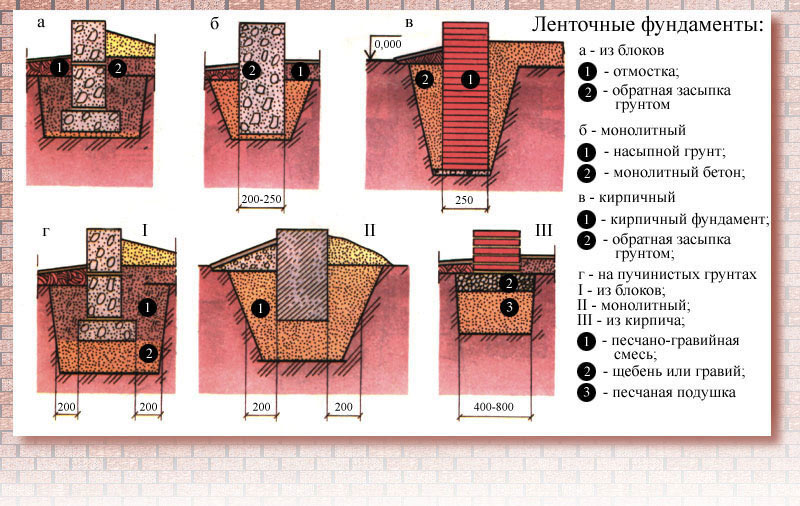

Ленточные фундаменты на пучинистых грунтах

Как уже упоминалось выше, можно использовать ленточный фундамент на пучинистых грунтах. Для этого необходимо выполнить два условия:

1. Ленточный фундамент должен обладать достаточной жесткостью для перераспределения нагрузок с участков на все основание.
2. Ленточный фундамент должен быть защищен от возможного пучения грунта путем утепления самого фундамента и отмостки при нем.

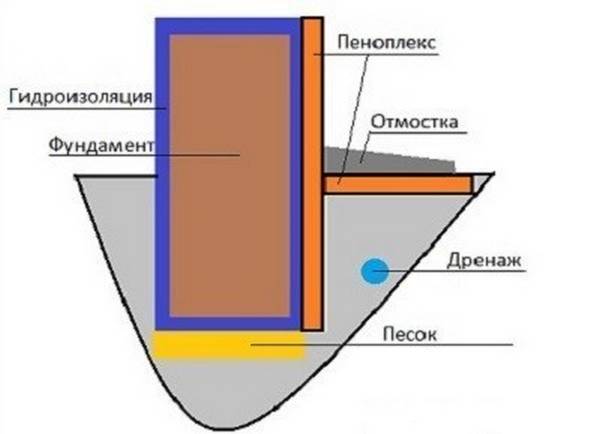

Утепление фундамента и отмостки позволит избежать самого факта морозного пучения, поскольку вода в грунте не будет замерзать, силы морозного пучения не возникнут.

Мелкозаглубленные фундаменты на пучинистых грунтах возможно возводить только при условии правильного утепления фундаментной ленты и отмостки. При этом ленточный фундамент на суглинке или глине должен быть обеспечен также и дренажной подготовкой.

Защита здания на пучинистых грунтах

В комплексе мер по защите оснований зданий от морозного пучения на водонасыщенных грунтах существует три основных направления:

1. Создание фундаментов, не подверженных морозному пучению или противостоящих силе морозного пучения.
2. Утепление оснований зданий и препятствование замерзанию воды в грунте и, как следствие, возникновению сил морозного пучения.
3. Отвод или удаление воды из грунта, и превращение глин и суглинков в ненасыщенные водой грунты под фундаментом здания.

Каждое из этих направлений уже обеспечивает снижение влияния пучинистого грунта на основание здания. А применение двух или трех – сводит это влияние на нет.

Выводы

Итак, основными путями компенсирования силы морозного пучения или ее полного исключения являются:

• Возводимые свайные фундаменты на пучинистых грунтах с глубиной свай ниже уровня промерзания грунта. Использование винтовых свай или свай по технологии ТИСЭ.
• Утепление основания здания и отмостки на ширину не менее, чем глубина промерзания грунта для региона постройки.
• Дренажные работы и любые работы по удалению воды из грунта под фундаментом здания. Защита пятна застройки и прилегающей территории не только от грунтовых вод, но и от атмосферных осадков.

Эти работы позволят возвести фундамент на глине или суглинке, а также использовать малонагруженные или облегченные фундаменты на сложных водонасыщенных почвах.

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

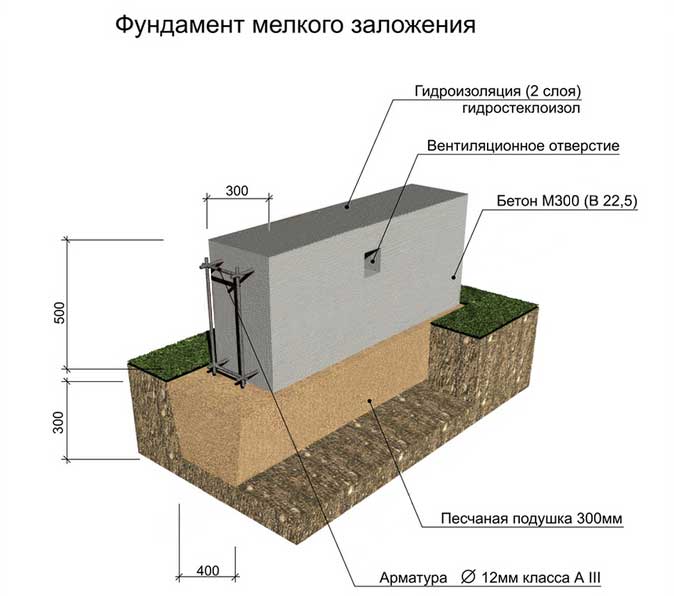

Где применяются фундаменты мелкого заложения

На таких фундаментах возводятся жилые дома и другие сооружения, общий вес материалов которых не создает значительного давления на подошву. Они подходят для: построек на основе облегченной кирпичной кладки; зданий и сооружений из ячеистых бетонов; деревянных (бревенчатых) конструкций; каркасного строительства. При увеличении ширины фундамента допускается увеличение веса построек за счёт применения более тяжёлых материалов или роста этажности. Однако, в этом случае уменьшается глубина промерзания грунта, что может привести к неравномерному распределению нагрузок и разрушению конструкции. В этом случае предпочтительнее использовать ленточный монолитный фундамент.Важно! Действующими строительными нормами и правилами заливать мелкозаглубленный фундамент на глине и грунтах с высоким содержанием биогенных органических веществ (например, на торфяных) запрещено!Другим условием выбора в пользу МЗЛФ является низкий уровень грунтовых вод. Чем выше УГВ, тем более неустойчивой становится конструкция. В практике принято считать допустимым сооружение мелкозаглубленного ленточного фундамента при расположении грунтовых вод не ближе, чем в 2 м от основания (самой низкой точки конструкции). При близком расположении водоносных слоев поверхности, выбор следует остановить на свайных фундаментах. Не менее важным для строительства является перепад высот. При значительных неровностях рельефа сооружение МЗЛФ может оказаться весьма проблематичным – потребуется значительный объем работ для выравнивания площадей. В таких условиях предпочтительнее обычные ленточные фундаменты. По затратам этот вариант может оказаться более экономичным.

Где можно использовать — применение

Ленточный мелкозаглубленный фундамент подходит для строительства низкоэтажных жилых домов и других сооружений из тех материалов, которые не создадут значительного давления на подошву фундамента. К таким сооружениям и материалам относят:

• бревенчатые срубы;
• ячеистые бетоны – пенобетон, газосиликатные блоки;
• облегченная кладка кирпича;
• каркасно-щитовые постройки.

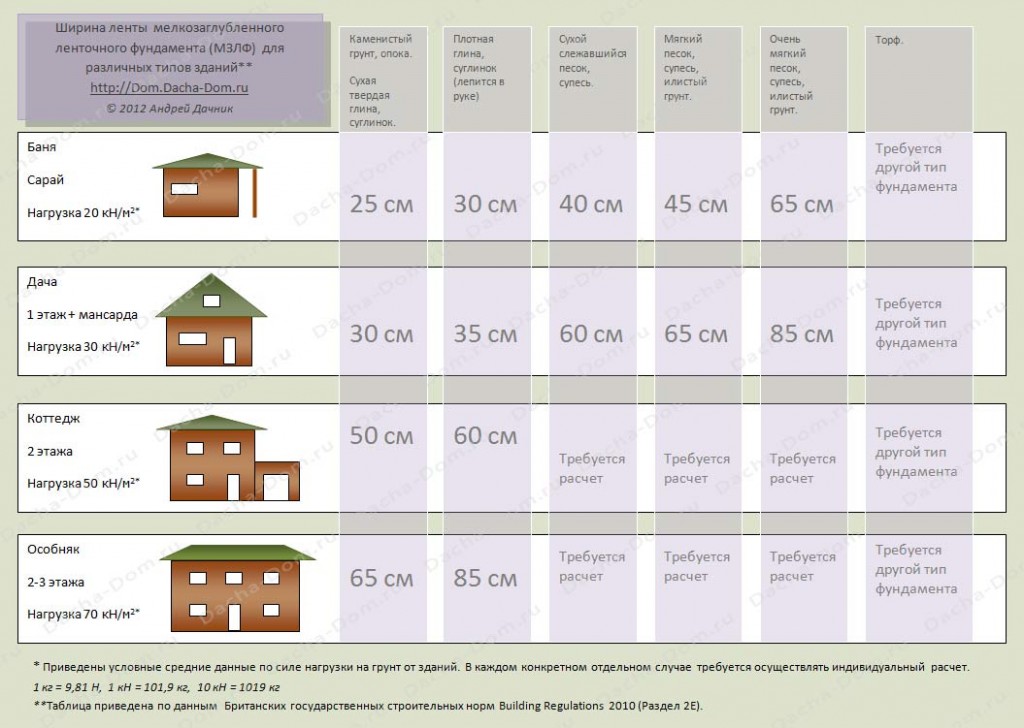

При обустройстве фундамента большей ширины на нем можно возводить тяжелые дома из бруса или бревна. Но в этом случае грунт будет промерзать на меньшую глубину и есть вероятность деформирования фундамента. Таким образом, если планируется постройка монументального здания – лучше обустроить ленточный монолитный фундамент.

При этом следует знать, что увеличение ширины ленты мелкозаглубленного фундаменты делает возможным строительство более тяжелых домов с мансардой. Большая ширина фундаментной ленты (соответственно, и цоколя) способствует снижению глубины промерзания грунта в пространстве под полом.

Как не допустить досадных ошибок?

Строятся мелкозаглубленные фундаменты уже давно – и были оценены и строителями, и учеными. Есть и мелкозаглубленный плитный фундамент, и столбчатый – не только ленточный. А все их недостатки всегда диктовались совершенными ошибками в процессе возведения или проектирования.

Правильное использование гидроизоляционной ленты крайне важно при строительстве — если не соблюдать правила, то потребуется больше ресурсов для строительства

Итак, самая распространенная ошибка – чем выше лента у мелкозаглубленного фундамента, тем лучше. На самом деле такие кажущиеся плюсы легко могут обернуться неприятными минусами.

Во-первых, бездумное увеличение высоты ленты повлечет за собой значительное увеличение жесткости – и придется увеличить армирование. А это уже неоправданные затраты.

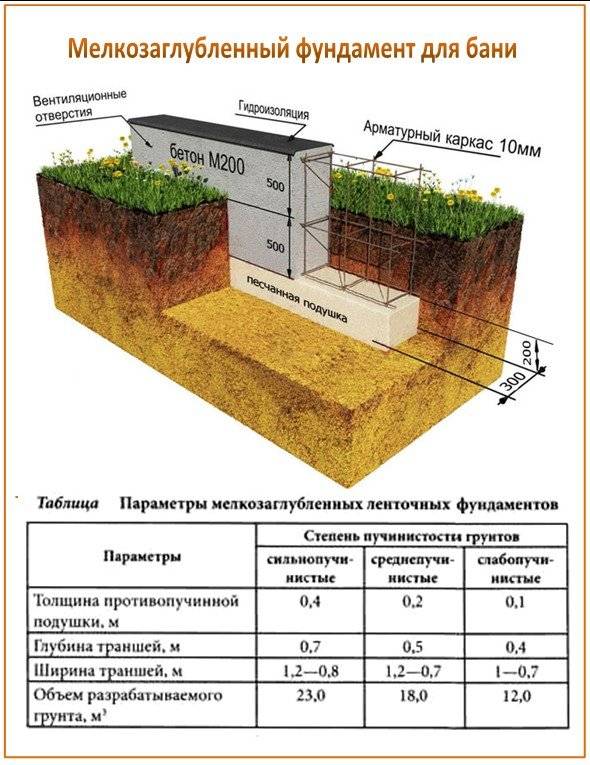

Во-вторых, любая деревянная или каркасная бань – постройка достаточно гибкая, и в сочетании с таким же гибким правильным мелкозаглубленным фундаментом создает одну сбалансированную конструкцию, которой не страшна будет даже достаточно сильна деформация почвы из-за морозного пучения. А когда вместо ленты 40 см строится все 80 см, то в итоге получается жесткий фундамент, который под воздействием нагрузки здания с одной стороны и морозных сил пучения другой однажды просто треснет – потому что «стоит до последнего».

Вот почему, если 40 см для цоколя не хватает – его можно выполнить в виде кирпичной кладки, или еще одной монолитной ленты с разделением в виде гидроизоляции – именно она обеспечит скольжение двух лет при изгибе. Так лента получится и высокой, и без потери гибкости. Причем армировать дополнительную ленту уже можно в разы меньше, чем основную.

Основные принципы работы дренажной системы

Выпадение осадков, весеннее сходка снегов зачастую приводит к чрезмерному увлажнению верхнего слоя грунта приусадебного участка. В обычных условиях, испаряясь с поверхности земли и просачиваясь в нижние слои почвы, влага исчезает, принимая участие в бесконечном цикле круговорота воды в природе.

Однако, при определенном строении грунта, возможно затаивание природных вод и, как следствие, заболачивание местности, вплоть до образования небольших озер и прудов. Чаще всего такую картину можно наблюдать на участках с глинистым грунтом или содержанием большого количества суглинка.

Непроницаемый для воды слой располагается на глубине от пятидесяти сантиметров до нескольких метров, задерживая громадные массы воды и делая невозможным проведение любых строительных работ без предварительного осушения участка.

Дренажная система – комплекс инженерно-технических строительных сооружений, основным назначением которого является защита зданий и сооружений от

Грунтовые и талые воды, попав на глинистый слой, более не застаиваются, а собираются и отводятся с участка сложной и тщательно просчитанной системой ловушек, водоводов, накопительных и откачивающих колодцев.

Наиболее надежной и эффективной системой защиты дома, возведенного на участке с глинистым грунтом, является пристенный дренаж. Несложный проект и сравнительно невысокие финансовые затраты, необходимые для устройства данного вида защиты, способствуют его популярности и широкому применению.

Конструктивно он представляет собой уложенные по периметру всего здания дренажные трубы – дрены, которые используются для отвода воды. Они располагаются на глубине от тридцати до пятидесяти сантиметров ниже уровня подушки фундамента. На углах здания, в местах соединения труб устанавливаются смотровые колодцы. Система труб и колодцев замкнута на последний, располагающийся в самом низком месте участка, откачивающий колодец. Из него вода попадает в ливневую канализацию или природный водоем.

В случае, когда точка вывода находится выше уровня откачивающего колодца, приходится устанавливать дополнительное насосное оборудование, отвечающее за откачку воды. Во всех остальных случаях вода уходит из колодца самотеком.

Теплоизоляция грунта

Обычно данную операцию проводят с целью защиты фундамента от дождевой воды. Но ведь что нам мешает сделать более сильную теплоизоляцию, чтобы предотвратить промерзание грунта и тем самым появление пучинистости?

Теплоизоляция грунта

Тогда почва под фундаментом будет иметь постоянную температуру, и вы сможете забыть об этой проблеме! Как это делается:

• вначале следует построить утепленную отмостку, ширина, которой должна быть на 1-1,5 м шире, чем ширина промерзания грунта;
• основой отмостки служит хорошо утрамбованный песок. Его следует полить водой, чтобы улучшить слеживание и усадку;
• сверху на песок ложится утеплитель. В этих целях используют специальный плотный пенопласт или пенополистирол. Толщина этого слоя зависит от окружающего климата, но в среднем составляет примерно 10 см;
• на утеплитель накладывается небольшой слой гидроизоляционного материала. Вы можете использовать прочный полиэтилен либо рубероид. Благо сейчас в строительных магазинах вам могут посоветовать десятки вариантов современной гидроизоляции;
• сверху, на этот слой кладут отсев или щебень, а затем заливают бетоном. В качестве остова используют стальные стержни или проволочную сетку, чья толщина не должна превышать 4мм, а размер ячейки 15мм.

Отмостка готова, и теперь вашему фундаменту не страшна вода ни сверху, ни снизу!

Использование плитного фундамента

Этот способ технически не сложен, но достаточно дорогой, ведь его сутью является использование монолитной армированной плиты. При ее толщине более 20 см и качественном армировании, вашему дому не страшны никакие подвижки почвы!

Плитный фундамент

Этапы создания:

• вначале стоит выкопать глубокий котлован, чье дно должно быть идеально ровным. Желательно последние 20 см вглубь копать котлован вручную, все время соотносясь с показанием уровня, ведь малейшее углубление может создать дополнительную нагрузку на плиту;
• дно котлована засыпается слоем песка или гравия толщиной до 25 см. Это делается для дополнительного отвода воды от плиты;
• дальше кладется гидроизоляционный слой, как в случае отмостки. Также можно использовать пенополистирол. Гидроизоляция исключает «подсасывание» воды из почвы и удаляет ненужную влагу при затвердении бетона;
• затем начинают непосредственно заливать плиту. Сначала делают опалубку, чья высота должна быть на несколько см выше, уровня будущей плиты. На специальных подставках выкладывают первый пласт армирования, используя проволочную сетку либо уложенные в различных направлениях металлические штифты. На расстоянии до 5см от внешней поверхности плиты делают второй пласт армирования. Все это скрепляется металлической проволокой;
• не забудьте провести в толще средства коммуникации – трубы, провода и т.д.;
• в опалубку наливается бетон и ваша плита через 3 — 4 недели будет готова.

Использование свай и столбов

Наконец, два последних способа, которые значительно дешевле предыдущих, однако они подходят лишь для домов с небольшой массой (каркасные дома или сооружения из сип-панелей, пенобетона и т.д.).

Использование свай в фундаменте

Вы можете использовать как винтовые сваи, так и специальную армированную конструкцию. В первом случае, сваи вкручивают в землю несколько глубже уровня промерзания почвы. Во втором, в специальные скважины опускают стержень или трубу, сверху обмотанную рубероидом, на которую надет армированный металлический каркас. Рубероид здесь играет роль гидроизоляции. Затем, сваи связываются друг с другом ростверком (металлическая плита или балка, распределяющая всю нагрузку от несущих элементов). Ростверк кладется по периметру фундамента и утепляется. Как утеплитель используют пенополистирол либо пенопласт с нанесением стеклосетки.

Столбы для фундамента

При помощи кирпичных столбов можно сделать фундамент с небольшим углублением, который подойдет для строительства беседки, летней кухни и т.п. Для этого, по периметру будущего строения копаются ямки глубиной до 30см, в которые насыпается слой песка или гравия. Затем в них строятся кирпичные столбы до 50-60 см, соединенные между собой ростверком. Все, фундамент готов!

Когда можно использовать мелкозаглубленный ленточный фундамент

Строительные нормы и правила для строительства фундаментов привели чёткий список, по которому можно понять, стоит ли применять мелкозаглубленный фундамент.

1. Убедитесь, что ваша почва не насыпная( привозная и т.д) , у вас нет сильного изменения прочности почвы в нагруженной области ( общая площадь строительства) или что ваша почва не рыхлая. Такими образом, вы сможете предотвратить неудачное строительство фундамента.
2. Ширина фундамента совпадает со значениями в таблице. Вы можете найти её на сайте.
3. Убедитесь, что в почве нет химикатов и что бетон отвечает британским стандартам, чтобы быть полезным в определённых условиях. Мы вернёмся к этому вопросу позже.
4. Конкретная толщина фундамента равна или больше, чем проектирование от стенной поверхности, и не меньше чем 150 мм.
5. Высота ступеньки не больше, чем толщина фундамента.

Столбчатый вид

Столбчатый вид незаглубленного фундамента используется в основном для небольших щитовых или деревянных домов, хозяйственных построек и бань, которые строятся на слабопучинистых грунтах. Столбчатый с использованием коротких опор, расположенных на расстоянии 2 – 3 метра, применяется довольно часто. Иногда строительные компании, занимающиеся постройкой деревянных домов, облегчают себе жизнь, обходя проблемы, связанные с заливкой, и кладут фундаментные блоки, на которых впоследствии возводят дом.

Поэтому, научившись своими руками заливать ленточный фундамент, можно избежать некачественных работ строителей.

Схема незаглубленного ленточного фундамента.

1. Чтобы снизить пучение грунта и его негативное влияние на дом нужно заменить пучинистый грунт на песчаную подушку.

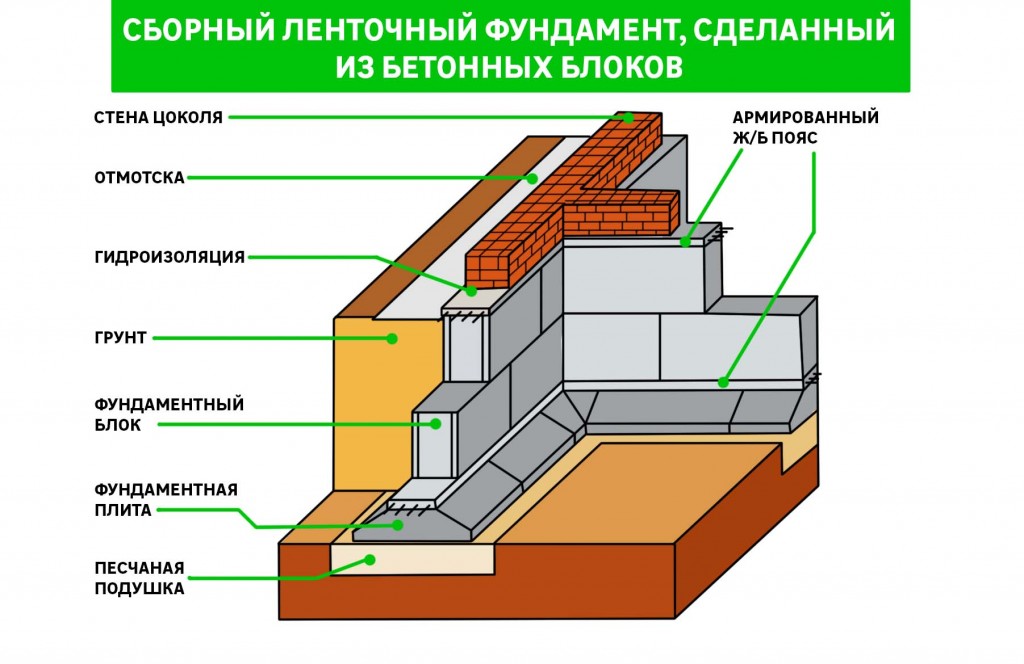

2. Материалом для опор могут служить как стеновые, так и блоки.
3. Опоры могут быть в виде кирпичной кладки либо изготовленные из бетона. Стоит запомнить, что нельзя использовать в фундаменте силикатные кирпичи или керамические с низкой степенью морозостойкости.
4. Если грунт скальный, то опоры могут устанавливаться прямо на жесткие и максимально устойчивые его фрагменты, но для начала стоит удалить слабые составляющие. Также в качестве опоры можно использовать бут и пескоцементный раствор, которые обеспечат монолитность самих опор и основания.
5. В некоторых случаях можно использовать деревянные опоры. Для этого берут комлевую часть дубовых либо сосновых бревен, диаметр которых 25-30 см. Чтобы повысить устойчивость такой опоры, нужно под бревна вырыть яму, залить ее бетоном слоем в 15 см и него погрузить саму опору.

Конечно, деревянная опора имеет серьезный недостаток – недолговечность. Срок ее эксплуатации не более 12 лет. Но можно повысить время ее службы, для этого древесину обугливают на небольшом огне, а далее пропитывают дегтем либо отработанными маслами.

Постройка ленточного мелкозаглубленного фундамента

Чтобы возвести незаглубленный ленточный фундамент своими руками, необходимо выполнить следующие этапы работы:

Подготовка траншеи

Перед тем, как сделать мелкозаглубленный ленточный фундамент, снимите с, выделенной под постройку, территории верхнюю часть почвы и произведите разметку фундамента. Для этого возьмите деревянные колья и капроновую нить и отмерьте углы. После этого, сверьте расстояние между стенами со своим проектом и выройте траншею, высотой порядка 70 см и шириной 30 см.

Следите, чтобы стены траншеи оставались вертикальными, а дно – ровным. На следующем этапе необходимо застелить траншею геотекстилем, который предотвратить смешивание песчаной подушки и грунта.

После этого, на дно траншеи засыпается крупнозернистый песок (мелкий использовать не стоит) или смесь из песка и щебня, высотой 10-15 см. Засыпка должна производиться послойно, с увлажнением и утрамбовкой каждого последующего слоя. Конечная высота песчаной подушки зависит от типа грунта. Наверх подготовленного гидроизоляционного слоя рекомендуется уложить утеплитель (например, рубероид), таким образом, вы произведете утепление мелкозаглубленного ленточного фундамента.

Поверх утеплительного слоя устанавливается опалубка, изготовленная из обрезной доски, ламинированной фанеры или ОСП. Лучше всего делать съемную опалубку, скрепляя ее стенки стяжками с шагом от 0,5 до 1 м.

На обратной стороне опалубки сделайте разметку уровня заливки бетонного раствора.

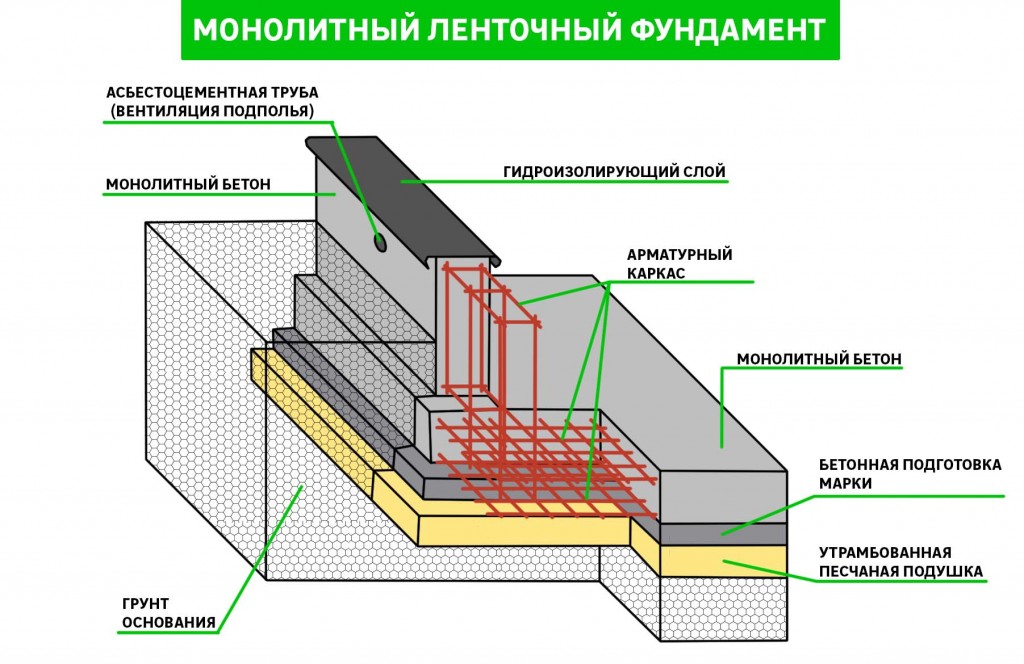

Армирование

Уложите в опалубку стержни арматуры, предварительно разрезав прутки в соответствии с размерами стен как в поперечном, так и в продольном сечении. В углах и на стыках стен перпендикулярные стержни арматуры необходимо перевязать, чтобы повысить прочность и долговечность армокаркаса.

Сваривать прутья не рекомендуется, так как в местах соединения будет образовываться коррозия.

Полезно! Если высота фундамента превышает 30 см, то вам потребуется несколько слоев арматуры.

Подробнее об армировании МЗЛФ смотрите на видео:

Для заливки фундамента можно приобрести готовую цементно-песчаную смесь или изготовить ее самостоятельно:

Классикой для малоэтажной застройки является мелкозаглубленный ленточный фундамент с невысоким бюджетом строительства. Монолитная решетчатая конструкция позволяет выполнить полы по грунту, имеет высокую пространственную жесткость, пригодна для любых стеновых материалов.

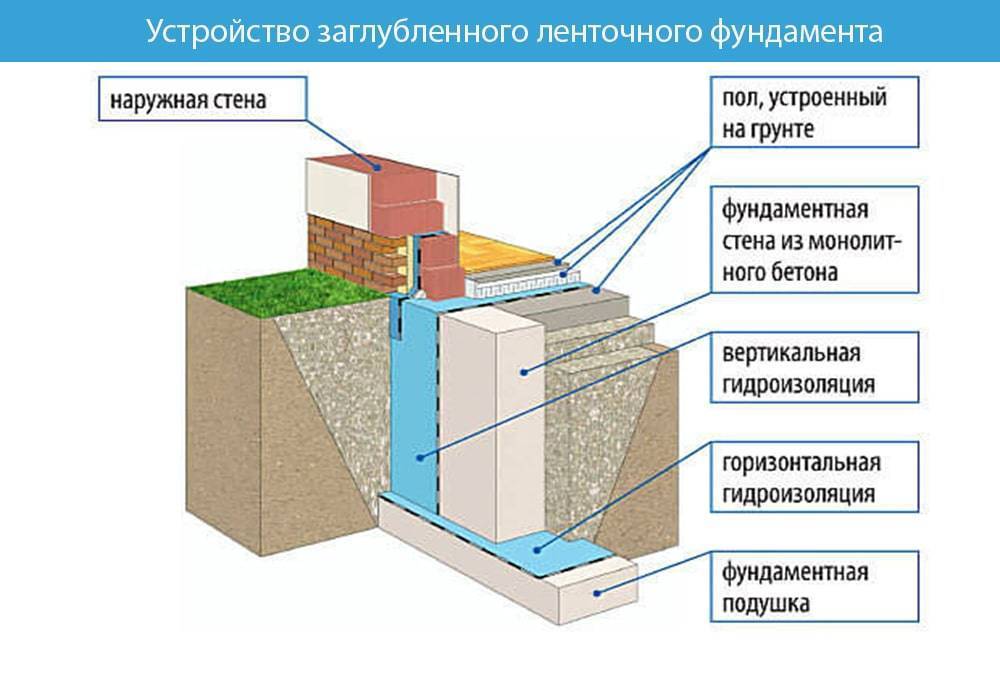

Особенности гидроизоляции фундамента

Существует два вида гидроизоляции:

• Горизонтальная. Состоит, как правило, из двух слоев рубероида, промазанных изнутри битумной мастикой. Нижняя сторона ленты изолируется еще перед монтажом армпояса, верхняя изолируется после окончания процесса затвердения.
• Вертикальная. На боковые поверхности ленты наносятся специальные материалы, предохраняющие бетон от проникновения внутрь влаги. Существует множество материалов для вертикальной гидроизоляции — пропиточные, обмазочные или оклеечные средства. Наиболее эффективными признаны пропитки, современные материалы, полностью исключающие впитывание влаги в бетон. Большинство специалистов не имеют опыта работ с ними, поэтому большой популярности они пока не получили.

Некоторые владельцы игнорируют гидроизоляцию, мотивируя это устойчивостью бетона к воздействию воды. Но они не учитывают, что влага воздействует не только на бетон, но и на металлические элементы, древесину и прочие детали, способствуя разрушению или гниению.

Поэтому отказываться от установки гидроизоляции не рекомендуется.

Гидроизоляция

Гидроизоляция — важная и ответственная процедура, имеющая два вида:

• Горизонтальная. Установка изолятора под ленту и на ее верхнюю поверхность для исключения возможности капиллярного впитывания влаги из нижних слоев грунта и сверху, от стекающей со стен или дождевой влаги.
• Вертикальная. Наносится на боковые стенки ленты с внешней и внутренней стороны.

Существует несколько видов вертикальной гидроизоляции:

• Пропитка.
• Рулонная изоляция.
• Жидкие составы.

Традиционно использовался горячий битум, но на сегодня актуально применение готовой мастики. Пропитки прекращают поглощение бетоном влаги, но они используются сравнительно недавно и не успели завоевать популярность.

ОБРАТИТЕ ВНИМАНИЕ! Гидроизолированная лента полностью покрыта слоем изолятора, что отсекает возможность контакта с влагой в любой точке поверхности.
