СТРОИТЕЛЬСТВО ПОДПОРНОЙ СТЕНКИ СВОИМИ РУКАМИ

Определив место стенки, по периметру выкопаем небольшой котлован для дренажа, глубиной 15-20 см и засыплем его песком. Песок разровняем граблями и хорошо утрамбуем, используя для этого старое бревно, и обильно польём водой, чтобы он дал усадку. Для гидроизоляции накроем песок листом рубероида, отрезав его по размеру подпорной стенки. Всё готово для возведения стенки.

Инструменты, которые нам понадобятся для работы: мастерок, строительный молоток, расшивка, шнур, отвес. К месту стройки на тележке подвезём строительный материал. Кирпич для строительства подпорной стенки своими руками у нас не новый, для этого мы разобрали старый фундамент. Стенка из него выглядит состаренной, смотрится более интересно по сравнению со стенкой, сложенной из нового кирпича.

Теперь нужно приготовить кладочный раствор. Мы его делаем в пропорции цемента к песку 1 к 3-м, воды добавляем столько, чтобы раствор в кладке не растекался и не был слишком густым. Таким раствором мы проводили штукатурку стен сарая. Начнём выкладывать нижний ряд. Первый кирпич кладём сразу на рубероид, без раствора. Через 1,5 м от него положим второй, натянем между ними шнурку и, намазывая раствором тычки, сложим 1-ый ряд, состоящий из 6 штук.

Выложим короткую сторону нижнего ряда. К первому кирпичу прислоним второй, нанеся раствор на его ложковую часть, потом третий и четвёртый. Таким способом сложим нижний ряд подпорной стенки, состоящий из 24 штук.

Кирпичи у нас старые, среди них много половинок и битых экземпляров. Чтобы стенка выглядела красиво, так называемые вёрсты (крайние ряды кладки) нужно выкладывать целым кирпичом, вовнутрь (в забутку) строения можно укладывать половинки и битый кирпич, обильно перекладывая его раствором.

Второй ряд подпорной стенки своими руками начнём строить с углов. На углы нужно выбрать целые кирпичи с ровными гранями. Намажем раствором постель углового кирпича нижнего ряда и положим на него другой так, чтобы швы кладки перекрывались и не совпадали друг с другом. В некоторых случаях, чтобы этого добиться, от кирпича строительным молотком отбивают четверть и укладывают оставшиеся ¾ (чтобы отбить от кирпича нужную часть, надо строительным молотком-киркой резко стукнуть по предполагаемой линии вертикальным ударов сверху вниз). Выровняв верхний кирпич, чтобы углы и грани совпадали с нижним, нужно проверить вертикальность кладки отвесом, совместив шнур с обоими гранями. Если они не совпадают, их нужно поправить, если совпадают, лёгкими постукиваниями молотка сверху вниз закрепляем кирпич в кладке, убирая лишний раствор в ведро. Горизонталь кладки можно проверить небольшим строительным уровнем. Так же построим оставшиеся 3 угла. Натянем между ними шнурку и выложим вёрсты. После этого заполним забутку, заложив в неё битый кирпич вместе с половинками. Пока раствор не засох, специальным инструментом выполним расшивку швов, которая подчёркивает ровность линий строения и улучшает его эстетическую составляющую.

Сложим третий ряд подпорной стенки. На четвёртом ряду, в наружней версте, оставим два промежутка между кирпичами, сделав карманы, в которые мы посадим неприхотливые растения. В последний ряд отберём самые ровные экземпляры, чтобы хороший внешний вид строения радовал хозяев и их гостей. Не забываем отвесом проверять вертикальность углов.

В пятом ряду подпорной стенки у нас в вёрстах получилось по маленькому промежутку между кирпичами. Так как ряд последний, молотком кирпич ломать мы не стали, а взяли болгарку с алмазным кругом и аккуратно разрезали кирпич на нужные части. Стенка с ними получилась намного красивей. Расшив швы, мы ждали сутки, пока раствор высохнет. Потом взяли половинку красного кирпича и потёрли им подпорную стенку со всех сторон, счистив сухой раствор. Стенка стала чистой, с элементами потёртости, как будто она стояла тут долгое время. Вот так мы сделали подпорную стенку своими руками.

Она не только разграничивает территорию. На подпорную стенку можно положить садовый инвентарь, элементы садового декора или использовать её в качестве скамейки. Летом, когда растения наберут силу и зацветут пышными красками, возле нашей постройки будет ещё красивее.

Разновидности бетонных подпорных стенок

Укрепительные подпорные стены из монолитного железобетона делят на три вида:

• массивные;
• комбинированные;
• тонкостенные.

Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.

Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).

Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.

Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.

Особенности конструкции

Подпорные стены из древесины и блочных материалов: кирпича, блоков, искусственного камня, хоть и обладают декоративностью, но имеют ограничения по высоте.

• Древесина — из-за необходимости в ее наращивании.
• Блочные материалы — из-за прямой зависимости высоты стены от ее толщины и мощности фундамента.
• Устройство подпорных стенок из бетона этих проблем не имеет. Конструкция может иметь высоту от 2 до 15 метров.

Основным качеством бетонной стенки является ее долговечность и способность выдерживать значительную нагрузку, связанную с давлением грунта.

Монолитная подпорная стенка

Внешний вид бетона оставляет желать лучшего, но он может быть отделан любыми облицовочными материалами, сохраняя при этом свою прочность и основательность.

Важно! Дальнейшая обработка бетонной поверхности необходима, так как она имеет пористую структуру, в которую может проникать влага и разрушать бетон изнутри.

• Конструкция из бетона может быть возведена при помощи установки опалубки и заливки туда бетонной смеси. При этом, конструкции можно придать самую необычную форму.
• Можно возводить подпорные стенки из сборного железобетона, если необходима повышенная прочность и четкие геометрические параметры.

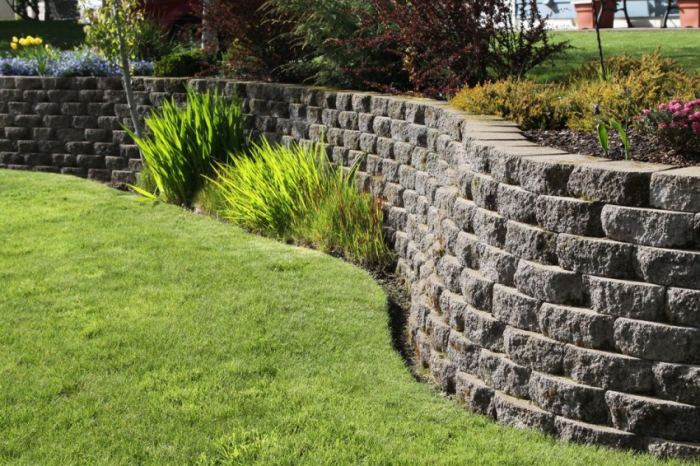

• Можно возвести стену из железобетонных блоков — при этом скорость возведения стен выше.
• Конструкция из блоков может быть оставлена с открытой кладкой, а вот монолитную поверхность необходимо будет декорировать – красить или облицовывать.

Грунты, на которых можно возводить подпорные стенки из бетона:

1. Глина;
2. Суглинки;
3. Супесь;
4. Галька;
5. Щебень;
6. Гравий.

Грунт должен отличатся стабильностью и устойчивостью.

Виды грунтов

Рекомендация! Минимальная глубина залегания грунтовых вод должна находиться в 1 – 1,5 метрах от поверхности земли. Максимальная глубина промерзания – до 1,5 метров.

Определение расчетного сопротивления грунта основания

ШАГ 1.

Конструктив сооружения

Фундамент

Тип фундамента Ленточный фундамент Свайный фундамент Ширина подошвы фундамента [b], м м Диаметр подошвы сваи, м м

Подвал

Подвал Есть Нет Глубина заложения фундамента от уровня планировки[d], м м Толщина слоя грунта выше подошвы фундамента со стороны подвала [hs], м м Толщина конструкции пола подвала [hcf], м м Расчетное значение удельного веса конструкции пола подвала [ycf], кН/м3 кН/м3 Глубина подвала, расстояние от уровня планировки до пола подвала [db], м м

Конструктивная схема сооружения

Сооружение с жесткой конструктивной схемой Длина сооружения [L], м м Высота сооружения [H], м м

ШАГ 2.

Основные сведения о грунтах

Тип грунта основания Крупнообломочный с песчаным заполнителем и песок, кроме мелкого и пылеватого Песок мелкий Песок пылеватый: маловлажный и влажный Песок пылеватый: насыщенный водой Глинистый, а также крупнообломочный с глинистым заполнителем при IL<=0,25 Глинистый, а также крупнообломочный с глинистым заполнителем при 0,25<=IL<=0,5 Глинистый, а также крупнообломочный с глинистым заполнителем при IL>0,5

Прочностные характеристики грунта определены непосредственными испытаниями

Прочностные характеристики грунта приняты по таблицам приложения Б СП (Актуализированная редакция СНиП *)

Расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента [cII], кПа кПа Угол внутреннего трения грунта основания [φII], ° ° Осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента [γII], кН/м3 кН/м3 Осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента [γ’II], кН/м3 кН/м3

Поделитесь ссылкой и получите результат рассчётов.

Результаты расчетов

Результаты

Расчетное сопротивление грунта основания [R]

Исходные данные

Данные для расчета взяты из СП (Актуализированная редакция СНиП *).

R = (γc1 γc2/k) [MγkzbγII + Mqd1γ’II + (Mq — 1)dbγ’II + MccII]

Коэффициент условий работы, принимаемые по таблице 5.4 [γc1]:

Коэффициент условий работы, принимаемые по таблице 5.4 [γc2]:

Коэффициент, принимаемый равным единице, если прочностные характеристики грунта (φII и cII) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б [k]:

Ширина подошвы фундамента, м [b]:

Осредненное (см. ) расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента, кН/м3 [γII]:

Осредненное (см. ) расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента, кН/м3 [γ’II]:

Расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента (см. ), кПа [cII]:

Угол внутреннего трения грунта основания [φII]:

Коэффициенты, принимаемые по таблице 5.5 [Mγ]:

Коэффициенты, принимаемые по таблице 5.5 [Mq]:

Коэффициенты, принимаемые по таблице 5.5 [Mc]:

Коэффициент, принимаемый равным единице при b < 10 м; kz= z0 ÷ b+ 0,2 при b ≥ 10 м (здесь z0 = 8 м)[kz]:

Глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5.8) [d1]:

d1 = hs + hcf*γcf / γ’II:

Толщина слоя грунта выше подошвы фундамента со стороны подвала, м [hs]:

Толщина конструкции пола подвала, м [hcf]:

Расчетное значение удельного веса конструкции пола подвала, кН/м3 [γcf]:

Глубина подвала, расстояние от уровня планировки до пола подвала, м [db]:

Расчетное сопротивление грунта основания [R]:

Конструкция подпорной стенки

Устройство подпорной стенки из габиона, камня, бетона своими руками

Не всегда дачный участок может иметь ровный рельеф. Часто территория участка располагается на холмистой местности. Поэтому желание счастливого дачника максимально выровнять все неровности не всегда считается самым рациональным. Можно продумать и внедрить у себя на участке различные идеи по ландшафтному дизайну. Именно подпорная стенка на даче своими руками сможет стать одной из основных идей по благоустройству вашего участка.

Необходимо отметить, что любой земляной участок имеет свои формы, размер и рельеф, которые влияют на выбор оптимального материала и формы подпорной стенки. А также при проектировании подпорной стенки на участке обязательно нужно учитывать стиль дома и других строений, личностные предпочтения, дизайн участка.

Назначение подпорных стенок

По функциональности подпорные конструкции можно разделить:

• Декоративные стенки способны выполнять функцию архитектурного украшения участка. Такие сооружения устанавливаются чаще всего на ровных земельных участках либо на участках, имеющих небольшой уклон.
• Защитные стенки. Основной их задачей является удержание грунта на крутых склонах, что позволяет существенно увеличить полезную площадь под высадку растений, кустарников и садовых деревьев. Устройство подпорной стенки требуется при уклоне грунта более 8%. Актуальным является сооружение защиты на участках, расположенных вблизи водоёмов или оврагов. Такое укрепление склонов предотвращает сползание грунта от потоков талой и дождевой воды.

Устойчивость подпорных стен

Чтобы исключить возможность развала сооружения и сползания грунта, защитная стенка должна иметь максимальную устойчивость и способность удерживать высокое внешнее давление. Поэтому при проектировании необходимо учитывать все факторы, определяющие прочность конструкции.

В процессе эксплуатации на стенку действуют физические силы:

• Вес конструкции;
• Силы трения и сцепления элементов устройства с грунтом;
• Давление грунта, который удерживает защитная стенка;
• Вес дополнительных элементов.

Явления, которые могут влиять на конструкцию:

• Подмывание талой и дождевой водой;
• Возможность набухания почвы в зимнее время;
• Присутствие вибрации грунта (соседство с железной дорогой);
• Сейсмической активности в этом регионе.

Основным фактором, напрямую влияющим на устойчивость конструкции, является толщина стен. Чем выше подпорки и мягче почва, тем толще должны быть стены.

Увеличение устойчивости стены

При проектировании подпорной стенки на участке необходимо учитывать ряд мероприятий, которые способны увеличить её устойчивость:

• Чтобы уменьшить давление на стену, её внутреннюю сторону сооружают под наклоном;
• Хорошо уменьшает давление почвы устройство неровных граней с внутренней стороны стены. Для бетонных конструкций такие грани создаются на этапе заливки раствора, путём смещения каждого слоя на 10 см. При устройстве каменных или кирпичных стен кладку делают с выступами;
• Увеличивает устойчивость, консоль с наружной стороны стены;
• Обязательным условием является устройство дренажной системы;
• При засыпке внутренней стороны стенки в почву добавляют пустотелые гранулы утеплителя, чтобы снизить её удельный вес, соответственно, и боковое давление;
• Прекрасный результат даёт устройство разгрузочной площадки в средней части стены, с внутренней стороны. При этом вертикальная сила грунта, давящая на этот выступ, существенно повышает устойчивость всей конструкции.

Устройство подпорной стенки

Декоративные или укрепительные подпорные стенки могут значительно отличаться, выполняя свою определённую функцию. Однако, все такие конструкции имеют несколько составляющих:

• Фундамент — подземное основание стенки. Именно на него ложится вся тяжесть самой стены и давление грунта;
• Тело стены — наземное строение. Лицевая сторона может быть ровной или косой и выполняет декоративную функцию украшения ландшафта. А внутренняя сторона соприкасается по всему периметру с грунтом ограждающей возвышенности;
• Дренаж и водоотвод — защитные строения. Такие коммуникации выполняют функцию отвода влаги из почвы. Устройство защитных строений является обязательным, так как скопление воды может разрушить стену.

Фундамент опорной стены

При возведении подпорной стены высотой более 30 см обязательно нужно делать надёжный фундамент. При устройстве фундамента необходимо обязательно учитывать плотность грунта на этом участке. Оптимальным соотношением глубины основания и высоты наземной части считается:

• При плотном грунте такое соотношение составляет ¼;
• Для грунта средней плотности – 1/3;
• На мягкой и рыхлой почве – ½.

Заливку фундамента выполняют цементным раствором с добавлением щебня, гравия или кусков бетона. Для усиления основания можно использовать металлическую арматуру и подпорный камень.

Гидроизоляция и дренаж

Для увеличения надёжности и продления срока службы устраиваемой конструкции обязательно нужно серьёзно отнестись к качественной гидроизоляции стены и отводу воды.

Гидроизоляция выполняется путём нанесения на внутреннюю сторону сооружения слоя битумной мастики. Для надёжности желательно наклеить на мастику несколько слоёв рубероида.

Следующим шагом будет устройство водоотвода. Их бывает три вида:

• Поперечный вид. При строительстве стены в каждом втором или третьем ряду кладки оставляются отверстия диаметром 10 см. Такие отверстия можно пробить в уже готовой стене, затем вставить в них куски трубы, через которые вода и будет уходить за пределы участка;
• Продольный водоотвод. Такая конструкция состоит из перфорированной трубы диаметром 10–15 см, которую располагают вдоль внутренней стороны стенки на уровне основания. Трубу обматывают геотекстильной лентой, через которую вода попадает в отводной колодец;
• Комбинированный водоотвод. Изготовление такой системы заключается в совместном применении поперечного и продольного водоотвода.

Украшаем подпорную стенку растениями

Чтобы создать более естественный, природный вид, добавьте цветочные культуры в разных местах стены. Грубый камень автоматически будет иметь достаточно большие зазоры для укладки в почву и посадки. Если вы используете резанный камень, планируйте зазоры при строительстве стены. Они не должны быть большими и не должны нарушать целостность стены. Каскадные растения, такие как ползучий тимьян, многолетний желтый Алиссум выглядят очень привлекательно, расползаясь по сторонам каменных стен. Декоративные травы и некоторые виды суккулентов также хорошо растут на каменных стенах или рядом с ними.

Сооружение подпорной стены из бетона

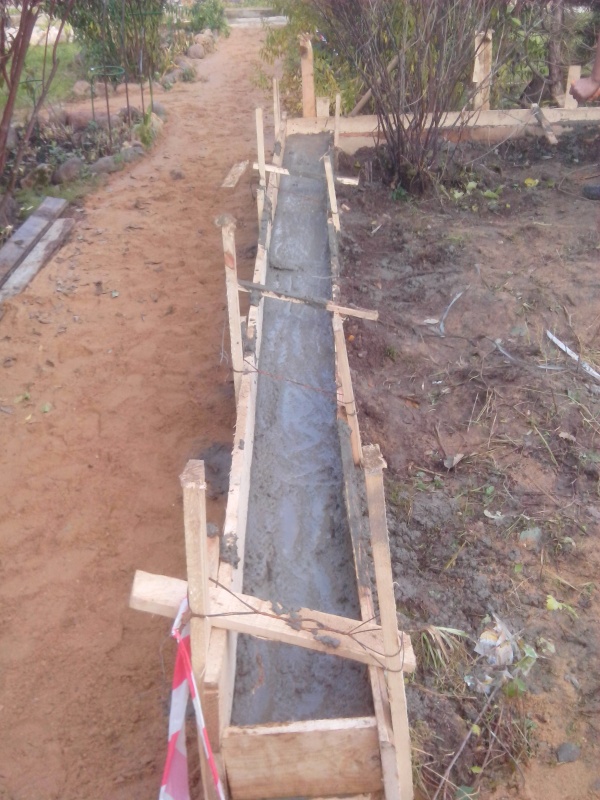

Для заливки бетонной подпорной стенки также выкапывается неглубокая траншея, в которую устанавливается опалубка необходимой высоты. Для эффективного сдерживания бетонной массы опалубку снаружи укрепляют подпорками. Перед заливкой раствора устанавливают армирующий каркас, выполненный их металлических стержней и проволоки. Также в основании стенки укладывают трубы, через которые будет отводиться вода, накапливающаяся за подпорной стенкой.

Маленький секрет – чтобы обеспечить ровность и гладкость лицевой поверхности подпорной стены, надо к внутренней стенке опалубки прикрепить рубероид

С помощью бетона можно возводить достаточно внушительные конструкции:

Декоративные стенки

Перед тем, как сделать подпорную стенку из бетона высотой 30 – 70 см, необходимо учесть нюансы:

• для низких конструкций оптимальным вариантом является массивная стена (трапеция или параллелепипед с уширенным основанием);
• они имеют значительный вес, поэтому силы пучения их сдвинуть не в состоянии;
• при высоте конструкции до 0,3 м фундамент не нужен, но плодородный слой необходимо заменить своими руками нерудным материалом на глубину 0,4 м;
• если планируемая высота террасы составляет 0,4 – 0,8 м, нижняя часть стены, являющаяся фундаментом, заглубляется на 0,15 – 0,3 м.

Низкая подпорная стена Технологии их изготовления рассмотрены ниже, в данном разделе приведены лишь правила проектирования. В низких ПС дренаж не обязателен на сухих почвах, при высоком УГВ с внутренней стороны укладываются перфорированные и обмотанные геотекстилем гофротрубы с уклоном в сторону подземного резервуара для сбора стоков.

Правила создания укрепления

Существует определенная технология, без соблюдения которой не обойдется устройство качественной конструкции любого типа. В большинстве случаев на приусадебных участках возводится подпорная стена из камня или бетона не выше 2 метров.

Если ландшафтные уступы не очень большие, (шириной до 4 м и высотой до 1,5 м), то готовый вертикальный элемент не превышает полутора метров в высоту и строительство можно выполнить своими руками, опуская сложный технологический расчет, который под силу только специалистам. Чтобы защитное сооружение служило долгие годы, нужно правильно проводить все этапы, из которых состоит строительство.

Технические особенности

Укрепление из блоков или бетона является наиболее доступным вариантом, поэтому далее будет рассмотрено устройство данного типа инженерного элемента. Расчет материала производится исходя из нескольких факторов:

• высоты стены;
• водопроницаемости;
• сейсмической устойчивости.

Раствор должен хорошо удерживать влагу и быть пластичным, поэтому в его состав нередко добавляют пластификаторы. Бетонные стены, исключая готовые блоки, обычно подразумевают сплошное соединение из фундамента и основной части конструкции. В таком случае необходимо сделать котлован, ширина которого обязательно включает запас для опалубки.

Размеры

Очень важно подобрать правильную толщину стены, которая выдержит соответствующие нагрузки и не будет подвержена опрокидыванию. Для самостоятельного планирования существует стандартный расчет параметров, зависящий от типа грунта и высоты тела сооружения.

Фундамент

Если декоративная конструкция на приусадебном участке будет не выше 30 см, можно не заливать фундамент, а сделать небольшое заглубление в грунт. В таком случае устройство опоры ограничивается посадкой на подушку из гравия и песка. В случае с более массивной стеной понадобится монтаж основы, расчет параметров которой будет зависеть от характера грунта и размера возводимого объекта.

Дренаж

Чтобы избежать накопления влаги за задней стенкой подпорки и вымывания грунта, организовывают дренаж и водоотвод. Дренаж бывает трех видов:

1. Продольный.
2. Поперечный.
3. Комбинированный.

В первом случае на одном уровне с фундаментом протягивается труба, обмотанная геотекстилем. Такую систему можно сделать с применением гофрированной трубы с перфорацией, изготовленной из пластика или асбоцемента. Геотекстиль впитает влагу и не пропустит частицы песка, а трубы обеспечат ее отвод.

При обустройстве поперечного дренажа во время строительных работ в подпорную стену закладывают трубки или оставляют отверстия (диаметр 10см). Такие водоотводы необходимо монтировать с уклоном, который обеспечит вывод воды за пределы террасы. Шаг дренажа должен быть равен 1 м.

Материалы для строительства оград

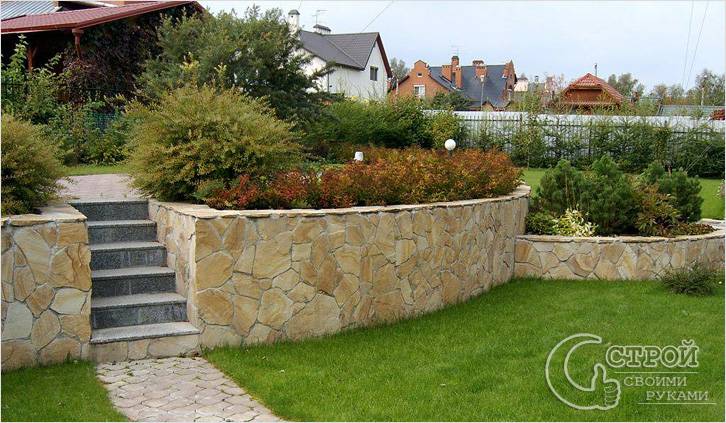

Природный камень смело можно назвать материалом номер один для строительства укрепляющих ограждений на индивидуальных участках.

Подпорные стенки из камня выглядят гармонично и респектабельно. Природный камень для строительства таких сооружений должен быть недорогим, поэтому мрамор и гранит вряд ли подойдут.

Доступную цену имеют доломит, песчаник, кварцит, булыжник. Из всех этих минералов можно выложить надежные и эстетичные ограждения.

Камни скрепляют цементным раствором, располагая самые крупные ближе к основанию.

Щели заделывают цементом или заполняют грунтом, тогда постройка быстрее затянется мхом и приобретет старинный вид.

Невысокая конструкция из природных минералов может стать основанием для скамьи. При укладке камней нужно следить, чтобы в ограде не оказалось непрерывных вертикальных брешей — в таких местах каменные ограды быстро разрушаются.

Монолитная подпорная стенка обойдется в несколько раз дешевле каменной, при этом она будет столь же прочной. Для придания большей устойчивости основание стены делают шире верхней части.

Подпорная стенка из бетона потребует установки каркаса и арматуры. Доски и арматурную сетку устанавливают на фундамент, затем внутрь заливают бетон.

Дальнейшие работы проводят в обычном порядке: гидроизолируют тыльную строну, укладывают дренаж.

Бетонные поверхности выглядят непрезентабельно. Исправить этот недостаток можно с помощью облицовки из керамической плитки или искусственного камня.

Если вы не предполагаете использовать облицовку, то нужно уделить особое внимание качеству лицевой поверхности.

Чтобы она была ровной можно закрепить изнутри на деревянный каркас опалубки лист рубероида. Готовую бетонную стену можно украсить вьющимися растениями.

Подпорная стенка из кирпича выглядит столь же красиво, как ограждение из природных минералов. Для строительства не применяют пустотелые блоки.

Если подъем конструкции над поверхностью почвы превышает 25 см, то обязательно делают фундамент. Кирпич скрепляют качественным цементом.

При желании верх ограждения можно облицевать плитами из мрамора или подобного ему минерала с хорошей декоративностью.

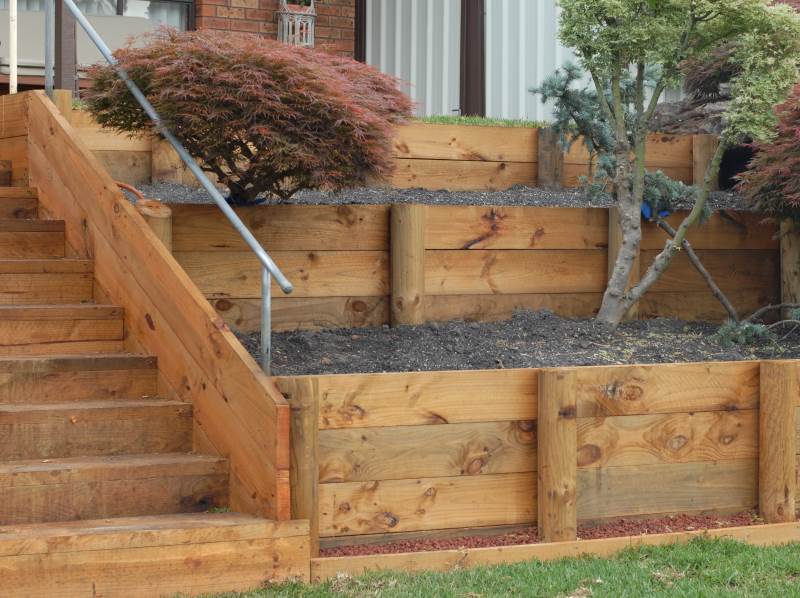

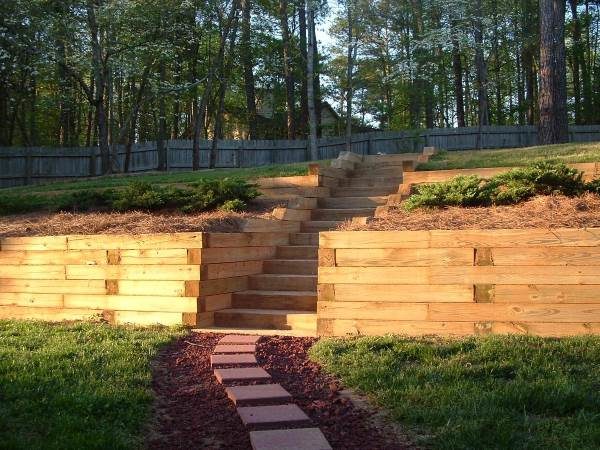

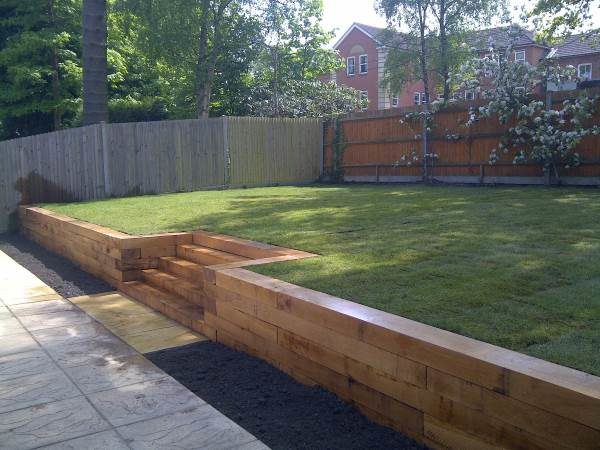

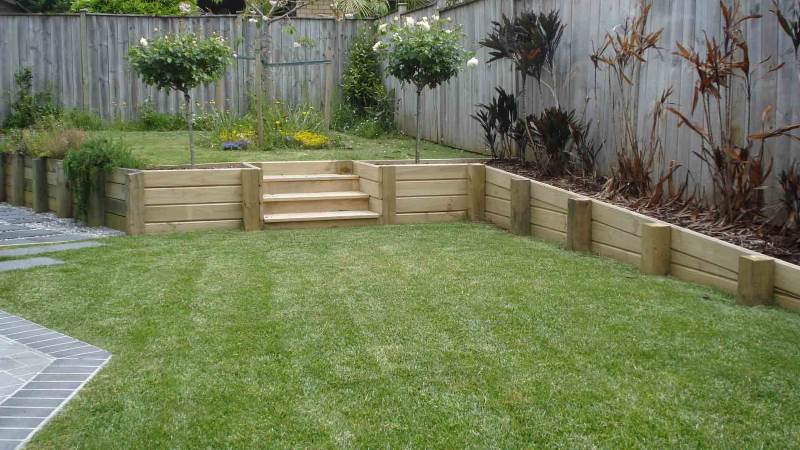

Подпорная стенка из дерева может использоваться как временная конструкция. Деревянная ограда весьма гармонично смотрится в ландшафте, но она недолговечна. Для создания террас используют сосновый кругляк, вкопанный на одну треть.

Сначала выкапывают ров глубиной в 1/2 высоты будущей стены. На дно укладывают песок и каменную породу. Древесину, которая затем будет находиться под землей, обрабатывают битумной мастикой.

Видимую часть бревен покрывают антисептиками, защищающими от плесени и гниения. Бревна устанавливают на дно рва и скрепляют их металлическими спиралями, а снизу подсыпают породу.

После этого ров заливают цементно-песчаной смесью. Деревянные конструкции особенно боятся сырости, поэтому с их тыльной стороны устанавливают комбинированный дренаж.

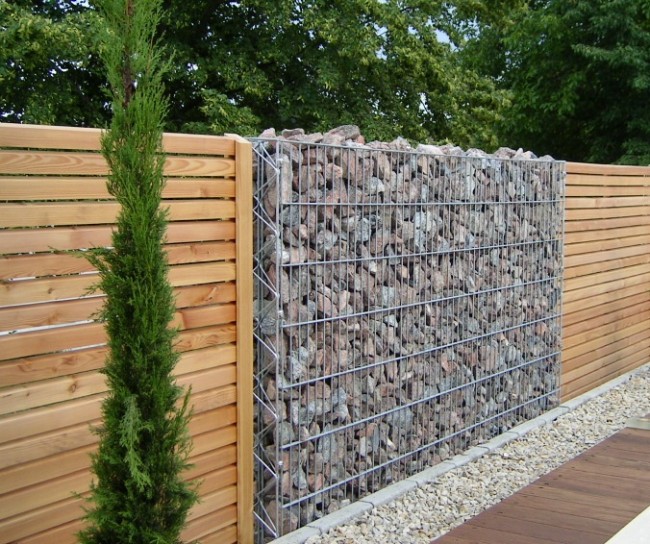

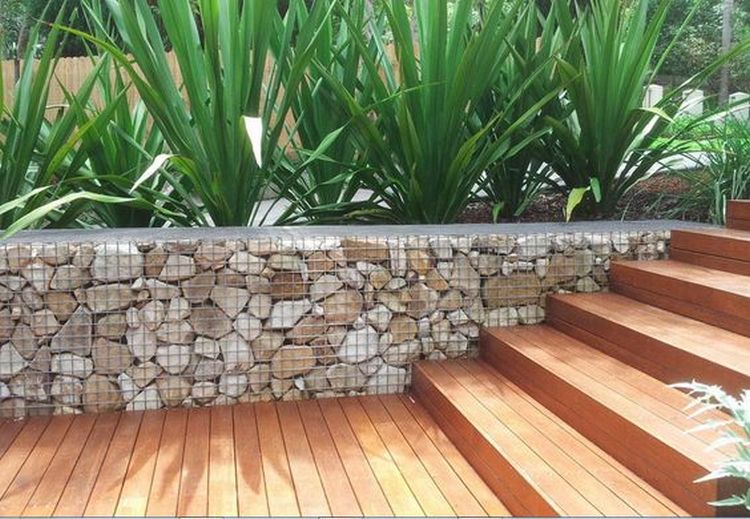

Подпорная стенка из габионов

Габионы – металлические сетки с камнями внутри. Сами конструкции могут иметь различную форму и размер, как и их каменное наполнение. В качестве сетки используется стальная проволока или прутья. При монтаже подпорной стенки достаточно укладывать соседние блоки, надежно скрепляя их между собой. В целом подобная конструкция отличается не только привлекательным внешним видом, но и высоким уровнем надежности.

Строительство такой стенки не занимает много времени, да и стоимость конструкции приятно удивит. Как показывает практика, такой метод создания подпорной стенки используют в труднодоступных местах, например, при укреплении берегов горных рек. В ландшафтном дизайне садового участка габионы также можно применять, при этом фундамент такой стенке не требуется.

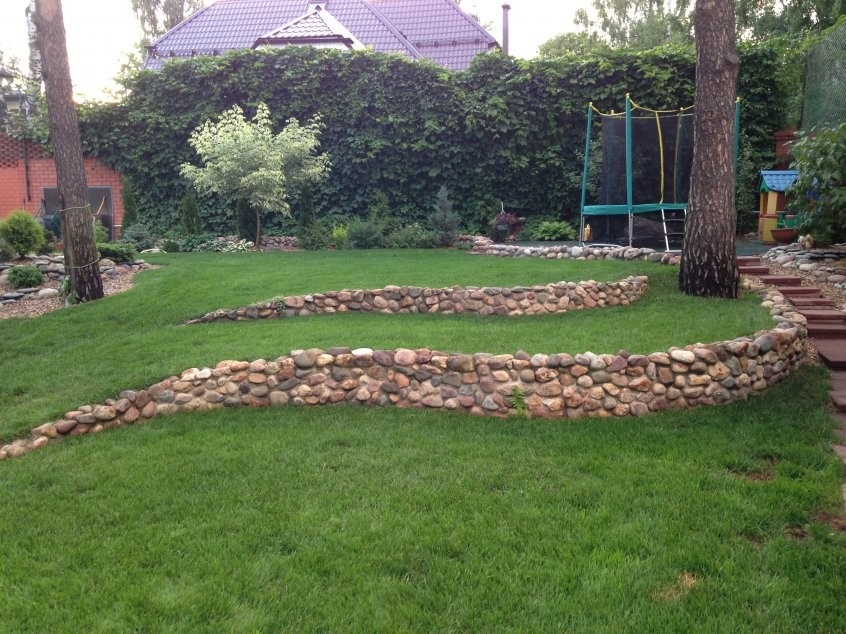

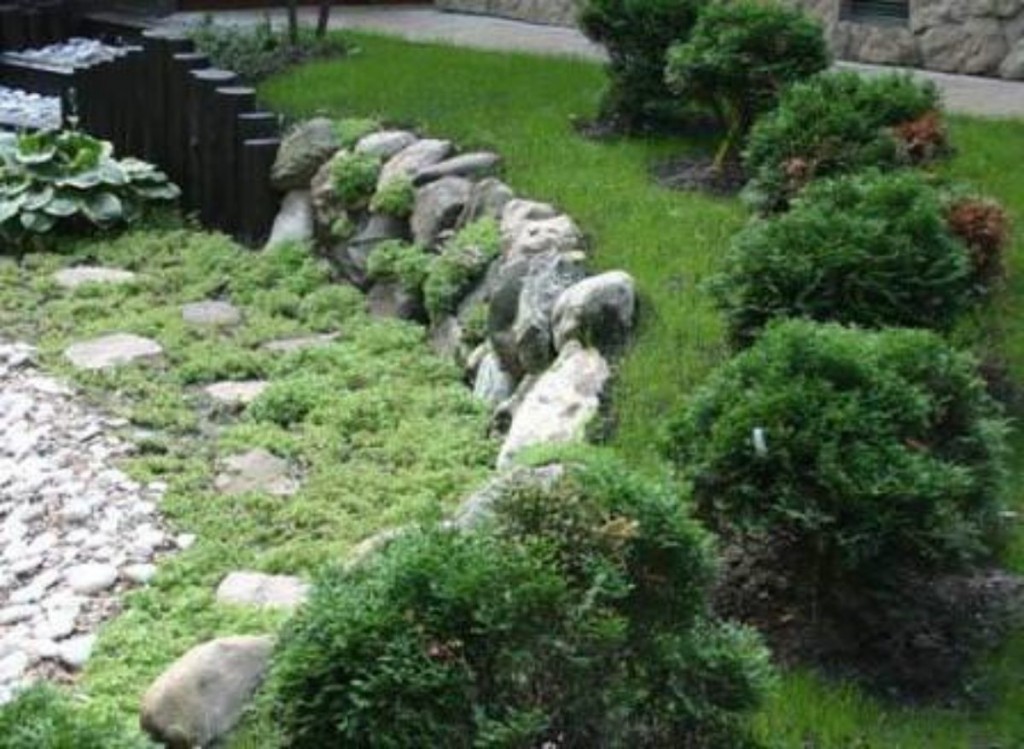

Подпорная стенка из камня

Каменная стена для клумбы, к примеру, строится по тому же принципу, что и кирпичная. Но весь процесс ее возведения более дорогостоящий и трудоемкий. Очень важным моментом является то, что фундамент для каменной стены должен быть построен в ширину не менее 30 см, в противном случае стена не будет устойчивой.

В такой стене можно оставить небольшие земляные карманы, чтобы высадить туда растения в будущем, а можно оставить все, как есть. В щелях между камнями можно засеять будру плющевидную, гвоздику травянку, вербейник монетчатый и др. А чтобы придать  стенке налет старины, смажьте камни йогуртом или жирным кефиром, чтобы они быстрее обросли мхом.

Возведение стенки

Для возведения на участке надежной опорной конструкции из строительных блоков или монолитного бетона нужно правильно сделать предварительные расчеты и выполнять монтаж согласно проектным чертежам изделия. При соблюдении всех требований защитно-декоративное строение прослужит продолжительный период.

Рытье траншеи

Первый этап возведения подпорки на земельном участке — это подготовка траншеи по контуру будущего строения. Для сокращения сроков выполнения строительных работ рекомендуется арендовать экскаватор. Но выравнивание и зачистка траншеи осуществляются вручную при помощи лопат.

Глубина рва будет зависеть от предполагаемых размеров железобетонной защиты. Если ее высота будет меньше 1 м, тогда достаточно вырыть котлован глубиной 0,4 м.

На дно насыпается первоначально слой щебня, поверх которого укладываются металлические прутья или специальная армирующая сетка. Это придаст фундаменту прочность. Арматурные стержни устанавливаются вертикально по всему контуру рва. Это нужно для лучшей связки цементного раствора.

Если траншея не предусмотрена, тогда необходимо тщательно подготовить под бетонную подпорку поверхность грунта — очистить ее от сорняков, снять лопатой верхний слой почвы с травой и выровнять.

Сооружение опалубки

Опалубка для заливки тяжелой бетонной конструкции должна изготавливаться из прочного массивного материала. Для этой цели можно использовать деревянные щиты толщиной 3 см и бруски для их соединения между собой сечением 5х10 см.

Для фиксации опалубочной конструкции на месте возведения подпорки можно использовать деревянные колья или металлические штыри, которые забиваются в землю с шагом не более 50 см.

Монтаж опалубки начинается с установки задней стенки, вдоль которой забиваются колья, затем монтируются остальные элементы конструкции. На этом этапе строительных работ изготавливается система дренажа.

Обустройство дренажа

Правильно обустроенная система дренажа удаляет воду от задней стены опорной конструкции и предупреждает вымывание почвы.

Типы дренажа:

• поперечный;
• продольный;
• комбинированный.

При выполнении монтажа дренажной системы поперечного типа в подпорной стенке проделываются отверстия Ø 10 см или закладываются готовые трубки.

Чтобы водоотвод обеспечивал удаление воды за пределы подпорки, его делают под наклоном. Шаг дренажа составляет 1 м.

При устройстве продольной дренажной системы на уровне с фундаментным основанием прокладывается труба, предварительно отделанная геотекстилем.

Можно использовать асбоцементные (пластиковые) гофрированные трубы, имеющие перфорацию. Геотекстильный материал впитывает влагу и задерживает песок, по трубам осуществляется отвод воды за пределы строения.

Расчет и замес цементного раствора

Чтобы сделать прочную декоративную бетонную подпорку и она не разрушалась в процессе эксплуатации от температурных перепадов, для изготовления смеси рекомендуется использовать качественный морозостойкий цемент.

Для ручного замеса большого объёма бетонного раствора используется ёмкость, сколоченная из обрезной доски, а для небольшой порции достаточно любого ведра от 20 литров.

Пропорция компонентов раствора для отливки защитного сооружения:

• 1 доля цемента;
• 3 доли песка;
• 1 доля мелкого щебня (гравия);
• 1 доля воды.

Компоненты тщательно перемешиваются в емкости вручную с помощью лопаты. Можно арендовать бетономешалку, чтобы ускорить выполнение строительных работ. Полученная однородная масса заливается в предварительно установленную опалубочную конструкцию.

После заливки необходимо обеспечить правильную просушку сооружения. Влага из бетона должна удаляться постепенно, материал не должен пересохнуть. Для этого конструкцию накрывают полиэтиленовой пленкой, периодически приподнимают для контроля схватывания раствора.

Чтобы бетон не потрескался в жаркий летний период, не начал деформироваться, на этапе схватывания и высыхания его периодически смачивают водой.

Демонтаж опалубочной конструкции выполняется не раньше истечения 5-7 суток. А полностью материал высыхает на протяжении 28 суток. После этого шпателем осуществляется зачистка поверхности от образовавшихся бугорков и наплывов.

Заливка бетонной смеси происходит только после установки арматурного пояса по всей длине опалубки.

Заполнение пространства за опорной конструкцией

Первоначально укладывается дренажное полотно или засыпается дренажный грунт. Затем укладываются слои отобранного грунта по 20-40 см, каждый из которых тщательно трамбуется. Сверху кладется срезанный ранее растительный слой почвы.

Естественная усадка грунта произойдет через 2-3 недели, поэтому понадобиться дополнительная подсыпка. Для этих целей нельзя использовать ил, торф, мерзлый грунт и почву, которая содержит более 5% растворимых и органических компонентов.

Гидроизоляция поверхности

Задняя часть защитной подпорки надежно гидроизолируется. В качестве материала можно использовать рубероид или толь. Гидроизоляционный материал укладывается в 2 слоя на битумную мастику. При обустройстве бетонной конструкции на сухом грунте ее заднюю поверхность достаточно покрыть битумом в 2 слоя.

Особые подходы с учетом ландшафта

Эстетические качества большинства используемых материалов и сама конструкция постройки позволяют сделать ее элементом ландшафта. Можно спланировать исполнение подпорной стенки на участке с уклоном в соответствии с особенностями местности. На маленьком участке с забором будет хорошо смотреться невысокая стена (до 0,6 м). Если решено возвести конструкцию больших габаритов, для гармонизации облика следует сделать ландшафт насыщеннее элементами (скамьи, ступеньки, альпийская горка и т.д.). Украсить стену можно мхом или вьющимися растениями. Отделка поверхности может быть выполнена разными облицовочными материалами – мелкими камешками, природным или искусственным камнем, плиткой.

Какие расходники и инструменты потребуются?

Блоки из бетона отлично подходят для строительства невысоких подпорных стен. Они легко монтируются, обладают достаточной устойчивостью и могут сдерживать большой объем земляных масс.

До начала строительства требуется подготовить материалы, оборудование и инструменты:

1. Блоки ФБС разной длины.

2. Цемент и песок для приготовления кладочной смеси.
3. Арматурные стержни для армирования кладки.
4. Геотекстиль.
5. Обмазочная и рулонная гидроизоляция.
6. Песок и гравий для устройства фундаментной подушки.
7. Бетономешалка емкость 0,25 м3.
8. Ведра для растворной смеси.
9. Лопаты.
10. Мастерок.
11. Разметочный шнур.
12. Трамбовка для уплотнения фундаментного основания.
13. Стропы для подъема бетонных блоков.

Ввиду значительного веса, кладка ФБС производится с помощью грузоподъемной техники.

Как сделать расчет?

Чтобы конструкция полностью выполняла свою функцию, на этапе планирования необходимо рассчитать ее размеры: толщину и другие показатели.

Есть требования СНиП, которых стоит придерживаться во время расчетов:

• на 60 см стенка должна быть минимально заглублена в грунт;

• от высоты всей стены, ширина ее должна составлять в пределах 50-70 см для начала расчетов;
• стенка должна заглубляться в сторону возвышения на 12,5 см на каждый погонный метр;
• верхний срез для массивной стены должен быть не меньше 40 см.

По регламенту необходимо выбирать тип дренажа: продольный, поперечный или комбинированный. Например, если уровень перепадов высоты на местности составляет 130 см, то высота стенки по нормам должна быть около 2 метров с размерами на заглубление. При подсчетах также учитывают тип грунта, а именно значение его удельного сцепления.

Замес цемента

Для создания долговечной и мощной подборной стены необходимо использовать морозостойкий и качественный бетон. Замес больших объемов проводят в емкости из обрезной доски. Небольшую порцию бетона можно размешать в ведре объемом от 20 л. Для заливки необходимо подготовить следующие ингредиенты:

• цемент;
• песок;
• щебень;
• вода.

Все компоненты тщательно вымешивают. Если процедура проводится самостоятельно, для этих целей используют большую лопату. Для ускорения процесса установки лучше взять в аренду бетономешалку. Предварительно проверяем выдержан ли защитный слой бетона. Полученный раствор заливают в опалубочное сооружение. Теперь конструкции необходимо дать время для просыхания. Ее укрывают плотной пленкой из полиэтилена на 10-14 дней. Если опорную стену устанавливают в жаркий период, то бетонную конструкцию следует периодически смачивать прохладной водой для предотвращения появления трещин. Когда бетон засохнет, поверхность следует разровнять при помощи шпателя (если есть бугры и затеки).

Оформление дорожек

Дорожки в саду играют не только практическую, но и декоративную роль. Они должны быть достаточно прочными, чтобы выдерживать постоянную нагрузку, но вместе с тем, красивыми, стильными, подходящими ко всему ландшафтному дизайну участка.

Оформляют садовые дорожки самыми разными материалами — как бюджетными, так и более дорогостоящими. Используются натуральные камни, бетон, деревянные доски, керамическая плитка. Наиболее выигрышно смотрится тропа, выложенная из отдельных камней, между которыми проглядывает аккуратная декоративная травка. Дорожки из дерева выглядят красиво, но их следует обрабатывать специальными составами, предотвращающими гниение древесины и скольжение зимой.

Один из часто используемых бюджетных вариантов оформления тропинок — с помощью щебня, гравия, гальки, которая насыпается ровным слоем, а по бокам декорируется более крупными камнями.

Массивная стенка подпорная

Ниже представлены чертежи массивных стенок для террасирования участка. Общими правилами при строительстве этих конструкций являются:

• опалубка заглубляется на 1/3 от высоты конструкции ПС при общей высоте 0,4 – 1,5 м;
• если стена имеет высоту 1,6 – 2 м, минимальное заглубление составляет 0,7 м;
• минимальная толщина (у трапециевидных в верхней части) ПС составляет 10 см;
• при террасировании песчаных почв и супесей ширина основания составляет 0,5 от высоты конструкции, для суглинка достаточно 1/3 этого размера, для глины ¼;

Несмотря на то, что прямые контуры предпочтительнее для ландшафтного дизайна, правильно спроектированная стена террасы должна иметь ребра жесткости, углы и ломаные линии, обеспечивающие большую прочность монолитного сооружения из железобетона.

С уширением пяты

Технология позволяет снизить бюджет строительства за счет меньшего расхода бетона. Производится устройство стен для террасирования участка по схеме:

• разметка и выемка грунта – в соответствии с проектом на обноски натягиваются шнуры/струны, изготавливаются траншеи шириной в размер уширения подошвы ПС;
• подстилающий слой и устройство опалубки – нижние 0,4 м пучинистого грунта заменяются щебнем или песком, трамбуются, на нерудный материал стелется рубероид и устанавливаются щиты опалубки для уширения высотой 0,3 м, на них перпендикулярно укладываются куски бруса, на которые устанавливается щитовая опалубка для тела стены, фиксирующаяся с двух сторон укосинами и стяжками;
• дренаж – щиты просверливаются насквозь, через них с периодичностью в 1 м пропускаются пластиковые трубки на высоте 0,2 м от нижней террасы;
• армирование и заливка – внутрь опалубки устанавливается каркас с двумя поясами из продольных стержней, обвязанных хомутами или вертикальными и горизонтальными перемычками, бетон укладывается послойно (0,4 м), уплотняется глубинным вибратором.

Марка бетона от М150, при необходимости могут использоваться пенетрирующие добавки. Конструкция ПС имеет плитную часть, которая противостоит силам пучения, не давая выдернуть стену на поверхность.

Трапециевидная

Технология изготовления имеет вид:

• разметка – по обноскам натягиваются шнуры с учетом изменения горизонтального уровня на нижнем участке и прилежащем к нему верхнем ярусе;
• отрывка траншей – грунт вынимается на 0,4 м ниже проектного уровня, ширина выработки равна размеру уширения подошвы с учетом типа грунта (например, если стена имеет высоту 0,7 м сверху, на суглинке это составит 0,23 м);
• подстилающий слой – песок на сухом грунте или щебень при высоком УГВ толщиной 0,4 м (послойная трамбовка виброплитой или ручным инструментом);
• устройство опалубки – передний щит устанавливается вертикально (в сторону уклона), фиксируется подпорками, задний щит наклонен в его сторону верхним бортом, крепится шпильками или распорками из бруска;
• армирование – каркас из продольных прутков (рифленка диаметром 6 – 8 мм), обвязанных хомутами через 0,6 – 0,8 м;
• бетонирование – смесь укладывается слоями по 0,4 м, уплотняется вибратором.

Уход за бетоном классический – верхняя плоскость укрывается опилками, увлажняемыми из лейки в первые двое суток. Пенетрирующие добавки, вводимые в смесь при изготовлении, позволяют получать абсолютно водонепроницаемый бетон. Однако его себестоимость при этом увеличивается в несколько раз, поэтому проще использовать технологию:

• гидроизоляция задней и боковых граней;
• облицовка передней поверхности краской, камнем, гибкой черепицей и прочими материалами.

Обратная засыпка возможна после набора прочности бетоном, распалубка для гидроизоляции – на 7 – 28 день в зависимости от температуры и влажности воздуха. Дренаж аналогичен предыдущему случаю.

Особенности конструкции подпорных стен

Неровный ландшафт неудобен в эксплуатации, поэтому большинство застройщиков стремятся выровнять почву на всем участке или создать несколько зон с горизонтальными поверхностями, между которыми можно перемещаться по ступеням или лестницам.

Основной проблемой является давление грунта на вертикальные стены, приводящее к негативным последствиям:

• потеря устойчивости – опрокидывание конструкции;
• потеря прочности – разрушение отдельных элементов и осыпание склона.

Проблемы эксплуатации подпорных стен.

Существует две принципиально отличных друг от друга технологии, направленных на компенсацию этого давления:

• массивные стены – имеют большой вес, боковые подвижки почвы не могут сдвинуть конструкцию с места;

  Массивная стена подпорная.

• тонкостенные конструкции – стена имеет элементы, вовлекающие часть грунта в создание усилий, направленных в сторону, противоположную опрокидыванию.

  Варианты тонкостенных подпорных конструкций.

В первом случае повышается расход бетона и арматуры, во втором увеличивается объем земляных работ. Выбор технологии зависит от имеющегося бюджета строительства, свободного времени, назначения подпорных стен.

Например, при ограниченном бюджете целесообразнее устройство уголковых конструкций с консолью. Если подпорная стена используется для террасирования, на верхних гранях массивных монолитных многоуровневых стен можно разбить цветники, сделать грядки или использовать их в ландшафтном дизайне.

Декоративные стенки

Нюансы для низких подпорных стен (30 – 80 см):

• для низких конструкций оптимальным вариантом является массивная стена (трапеция или параллелепипед с уширенным основанием);
• они имеют значительный вес, поэтому силы пучения их сдвинуть не в состоянии;
• при высоте конструкции до 0,3 м фундамент не нужен, но плодородный слой необходимо заменить нерудным материалом на глубину 0,4 м;
• если планируемая высота террасы составляет 0,4 – 0,8 м, нижняя часть стены, являющаяся фундаментом, заглубляется на 0,15 – 0,3 м.

Низкая подпорная стена.

Технологии их изготовления рассмотрены ниже, в данном разделе приведены лишь правила проектирования. В низких ПС дренаж не обязателен на сухих почвах, при высоком УГВ с внутренней стороны укладываются перфорированные и обмотанные геотекстилем гофротрубы с уклоном в сторону подземного резервуара для сбора стоков.

Средние стены

Обычно загородные участки в коттеджных поселках имеют перепады высоты в пределах 1 м, зато для садовых участков администрация населенных пунктов часто выделяет не пригодные для с/х земли, изобилующие горами и оврагами. Поэтому используются ПС средней высоты 0,8 – 1,5 м, которые так же можно не рассчитывать на сдвиг и разрушение.

Схема выбора конструкции ПС, удовлетворяющей эксплуатационным требованиям, следующая:

• при высоте в пределах 1 м на рыхлых почвах можно применить массивные конструкции с уширением пяты;
• если перепад высот больше указанного значения, дешевле обойдется тонкостенная ПС любого типа.

Средняя стена подпорная.

Если в промышленном и с/х строительстве для этих целей чаще используются ж/б панели и плиты, то для индивидуального застройщика они обходятся излишне дорого с учетом доставки, выгрузки и установки спецтехникой. Поэтому проще залить их по месту по нижеприведенной технологии.

Дренаж для ПС средней высоты является обязательным, вместо продольных дренов обычно используются поперечные:

• полимерные трубы укладываются чуть выше подошвы фундамента, проходят насквозь оба вертикальных щита опалубки;
• шаг поперечных дренов в пределах 1 м;
• в узел примыкания ПС и нижней террасы укладываются желоба ливневки для сбора и отведения этих стоков, которые неизбежно разрушат почву и снизят качество эксплуатации участка.

Перфорация внутри дренов не нужна, можно применить канализационные (только рыжие), полиэтиленовые трубы подходящего диаметра.

Высокие стены

На сложном ландшафте могут потребоваться высокие (1,5 – 2 м) подпорные стены, для которых необходим расчет по двум предельным состояниям. Общими принципами проектирования являются:

• применение тонкостенных конструкций, так как массивные ПС здесь экономически нецелесообразны;
• элементы, вовлекающие грунт верхнего яруса для создания усилий направленных против опрокидывания (консоль, анкер или контрфорс), выбираются в зависимости от предпочтений застройщика.

Высокая стенка подпорная с контрфорсами.

Объем земляных работ примерно одинаковый, но для контрфорсов и консолей потребуется дополнительное бетонирование.
