Устройство и расчет фундамента на буронабивных сваях

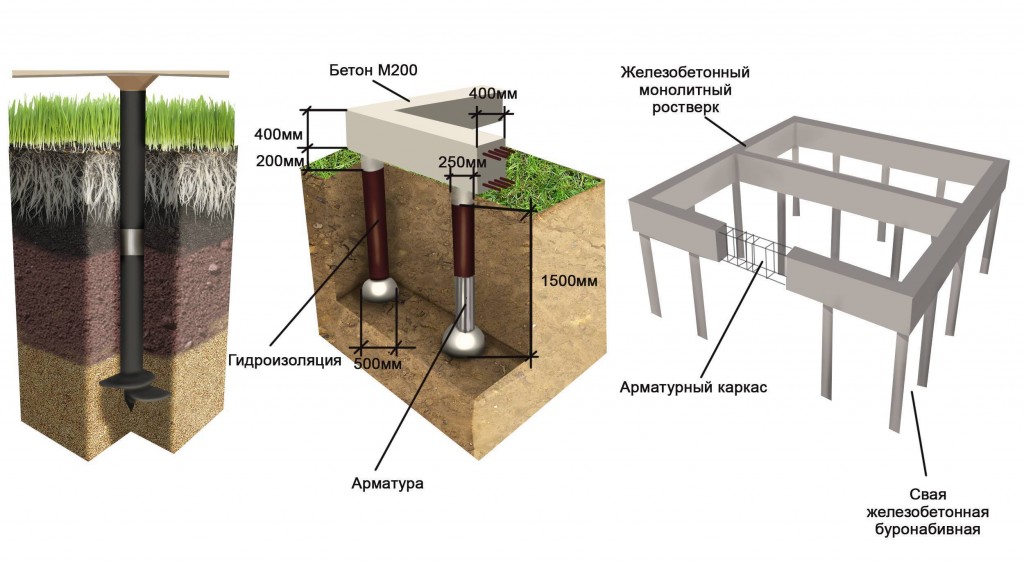

Описание и применение

Технология буронабивного фундамента из свай со связывающим ростверком, описывается в строительных правилах СП 50-102-2003. Несколько основных методик устройства буронабивных фундаментов:

• Использование непрерывного шнека (НПШ) с одновременной подачей бетонной смеси снизу вверх скважины через технологический клапан.
• Защита от разрушения стенок отверстия в грунте путем создания противодавления бетонитового раствора.
• Применение обсадных труб погружаемых и извлекаемых вибропогружателями или «дрейтеллером» (вращающим погружателем).

По каждой из технологий бетон подается в скважину, с заранее установленным в ней армированием и схватывается непосредственно в грунте. На сыпучих, подвижных, влажных грунтах, при частном строительстве, обязательно применяются обсадные трубы, удерживающие бетон в скважине. После затвердевания бетонной смеси, трубы аккуратно извлекаются или оставляются в качестве несъемной опалубки.

Буронабивные сваи применяются, когда затруднено использование других типов свайных фундаментов:

• в городе, где шум при забивке может оказать негативное влияние на окружающих жильцов;
• на заболоченных, слабых грунтах, кода требуется добраться до жестких слоев;
• при возведении сооружений на площадках с крутым уклоном;
• в промышленном строительстве.

Буронабивной фундамент обязательно делается с ростверком, представляющим собой раму из армированного бетонного монолита, соединяющую оголовки свай. Это делается для равномерного распределения давления на каждый элемент основания. Получается прочный ленточный фундамент с буронабивными сваями, который может применяться на сложных грунтах.

Выбор металлопроката

На качество и долговечность эксплуатации свай влияет много факторов. Главным из них является качество металлопроката всех компонентов сваи. В России нет четких правил, в том числе и государственного стандарта, которые бы регламентировали все характеристики винтовых свай. Для изготовления свай отлично подойдут стали с низким содержанием углерода — до 0,25%. Покупая металлопрокат, попросите у продавца сертификат качества и документы о прохождении технического контроля.

При изготовлении свай, в основном, используют трубу следующих диаметров: 57, 76, 89, 108, 133 мм.

Конструкция винтовой сваи состоит из трех частей:

• ствол;
• наконечник с винтовой лопастью;
• оголовок.

Конструкция свай предусматривает два варианта выполнения наконечника:

• сварной — используется часть ствола сваи, которую сужают в конус;
• литой с лопастью — приваривается на ствол сваи.

В качестве ствола сваи используют стальную трубу. Это могут быть цельнотянутые трубы или со сварным швом. Очень часто для самодельных свай используют бывшую в употреблении трубу нефтяной промышленности.

Несущую способность сваи обеспечивает винтовая лопасть. Лопасть может крепиться как на сам наконечник, так и на ствол сваи. Это не имеет принципиального значения. В домашних условиях обеспечить точный расчет и плотное прилегание лопасти к наконечнику очень проблематично, поэтому, в основном, лопасть монтируют на ствол сваи.

Для уменьшения трудозатрат можно использовать готовые литые наконечники с винтовыми лопастями, к которым приваривают ствол сваи. Применение литого наконечника обеспечит правильный заход витка шнека, а также отсутствие опасности обрыва лопасти, гарантирует высокую надежность изделия. В свою очередь использование готового наконечника удорожает стоимость винтовой сваи. Например, литой наконечник на 108-ю трубу в разных производителей стоит от 750 рублей за штуку.

Принципы устройства

Необходимо подобрать сваи под особенности грунта

Перед тем, как сделать свайный фундамент своими руками, надо его рассчитать и спроектировать.

Исходя из геологических условий участка, общей нагрузки строящегося здания, возможностей доставки и оплаты работы спецтехники выбирают тип сваи с ее техническими характеристиками. Виды таких изделий, которые можно приобрести или изготовить своими руками, представлены на схеме:

В зависимости от конструктивных особенностей выбранного типа будет отличаться и технология монтажа.

Установка винтовых и забивных свай происходит в гораздо меньшие сроки, так как бетонный раствор для сваи своими руками требует время для набора крепости.

Размещение по точкам

Ростверк свяжет сваи между собой и убережет отдельные конструкции от проседания

На начальном этапе проектирования при строительстве свайного фундамента нужно определить минимально необходимое количество точек опоры будущего дома, исходя из его планировки. Обязательно опирают углы и пересечения несущих стен.

Для связки отдельных столбов в единое целое предусматривают устройство ростверка, распределяющего нагрузку на почву более равномерно и сохраняющее венец от искривлений в случае просадки одной из опор.

Пример расположения таких точек можно увидеть на эскизе:

В дальнейшем конструкция может изменяться за счет установок одной или нескольких дополнительных свай в проблемных по геологии местах (куст), уменьшения шага установки за счет снижения Ø (несущей способности) сваи. Но в первоначально определенных точках должен остаться жесткий упор.

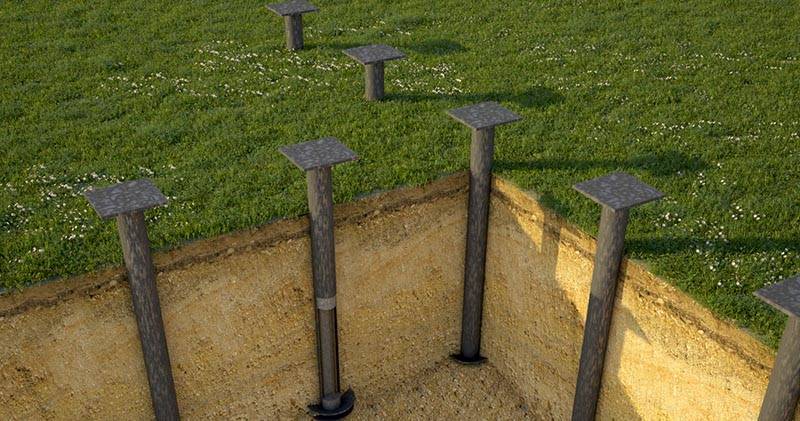

Винтовые сваи

Ввиду большой популярности и огромной конкуренции на строительном рынке, производители продукции для строительства в короткие сроки разработали и предлагают покупателям достаточно много видов винтовых свай. Основное их разделение происходит по принципу изготовления наконечника. Они делятся на литые и сварные конструкции. В свою очередь, каждый основной вид подразделяется на несколько подвидов.

Литые наконечники прочнее, чем сварная конструкция, поэтому при сложных грунтах и необходимости монтажа сваи в мерзлую землю необходимо отдать предпочтение именно этому виду.

Сварная конструкция гораздо проще и соответственно дешевле. Может использоваться там, где почва не сильно плотная. Как правило, если винтовые опоры изготавливаются самостоятельно, то они имеют сварную конструкцию.

Немаловажным является разделение каждого из основных видов на подвиды по типу антикоррозийной защиты. Тут все зависит от материала защиты, который применялся при изготовлении сваи. Например, это:

• Полимерное покрытие металлов — не самый предпочтительный вариант, т. к. сложно наносится и при монтаже могут произойти сколы, в результате которых будет ржаветь свая, винтовой фундамент потеряет прочность.
• Двухкомпонентное покрытие на основе полиуретановых смол — его сложно наносить на сваю самостоятельно.
• Эпоксидное покрытие — недостаточно хорошо выдерживает удары и сильно впитывает влагу.
• Холодное цинкование — недостаток покрытия в низком сцеплении с материалом.
• Горячее цинкование — сложно наносится и имеет ограничения по применению.

Если выбирать из всех этих способов, то максимально эффективно защитит сваю от коррозии полимерное покрытие, даже несмотря на то, что оно сложно наносится. Также можно комбинировать виды защиты. Например, применять холодное цинкование совместно с полимерным покрытием. Реальный срок службы фундамента на винтовых сваях 40-70 лет при использовании комбинированных способов защиты его можно увеличить в несколько раз.

Особенности расчета свайного фундамента

Первый шаг, с которого начинается расчет свайного поля – определение веса здания. Именно от него будет зависеть, сколько свай, какого диаметра и на какую глубину нам придется установить. Чем тяжелее дом, тем плотнее ставят сваи под стены.

При этом норматив требует, чтобы расстояние между центрами соседних опор было не менее 3-х диаметров сваи. При уменьшении этой дистанции происходит снижение несущей способности стоек.

Армирование свай выполняют вертикальными стержнями периодического профиля (диаметр 12-14 мм). Их количество зависит от диаметра стойки и может составлять от 3 до 8 штук. Между собой вертикальную арматуру соединяют горизонтальными отрезками стержней диаметром 6-8 мм. Заливка буронабивных свай должна выполняться бетоном марки не ниже 100.

Для более простого расчета стоимости материалов и несущей способности свай можно воспользоваться приведенной ниже таблицей.

В таблице выполнен расчет буронабивных свай длиною 2 метра и диаметром от 15 до 40 см. Арматура вертикальная 12 мм, поперечная — 6 мм с шагом 1 метр.

Конечно, же итоговая стоимость вашего фундамента будет гораздо выше, так как в его стоимость войдет множество других затрат: земляные работы, доставка стройматериалов, устройство ростверка, услуги рабочих и техники. Однако при желании и объективной оценке своих сил все работы или их часть можно выполнить своими руками.

Полученное количество свайных опор нужно равномерно распределить под несущими стенами и перегородками здания, а также под всеми углами и пересечениями стен. При этом шаг свай будет зависеть от общей длины стен.

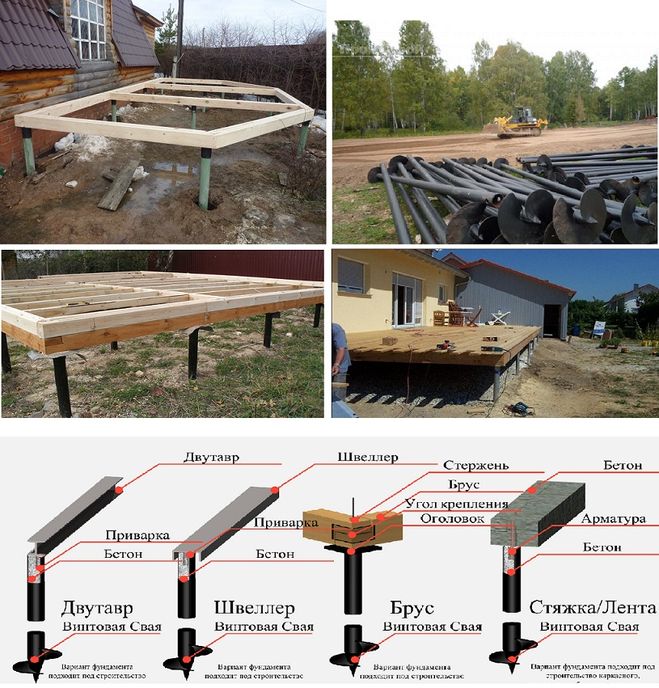

Виды свайно-ленточного фундамента

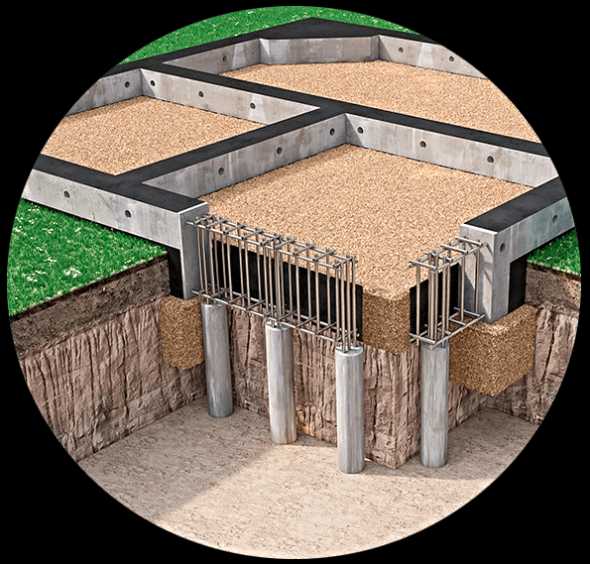

Свайный-ростверк — комбинация двух основания, свайного и ленточного. Поэтому вид фундамента зависит от сочетания, типа сваи и заглубленности ленты ниже уровня земли.

Типы свай

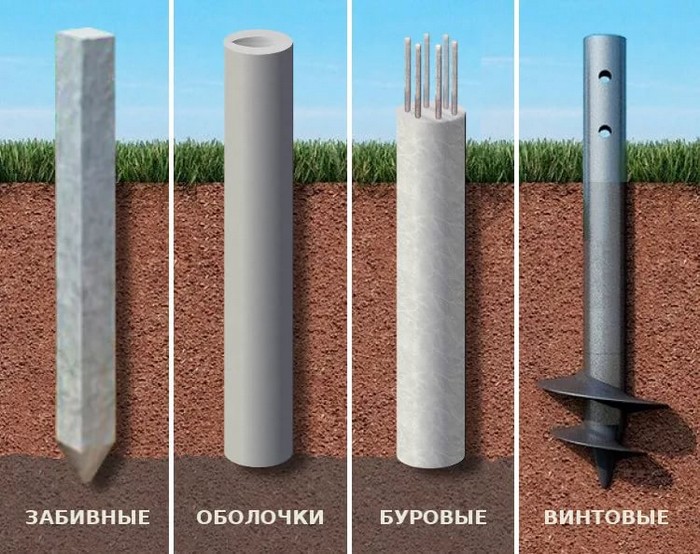

По типу сваи делятся на три вида:

1. Винтовые — изготавливаются из металла. Заострённые трубы с лопастями в нижней части. Погружаются в землю методом шурупа, завинчиваясь в грунт. Для этого не понадобиться специальная техника, можно вкручивать вручную.
2. Буронабивные — изготавливаются из бетонна на строительной площадке, заливая раствор в заранее подготовленную скважину. Перед заливкой вяжется арматурный каркас и сооружается опалубка с гидроизоляцией из полиэтиленовой или асбоцементной трубы. Чаще в качестве опалубки используют стены скважины.
3. Погружные — готовые железобетонные сваи. Для монтажа на нужную глубину используют строительный копёр. Этот вариант требует возможности подхода спец. техники на участок. Поэтому существуют ограничения по степени близости с рядом стоящими строениями.

Виды свай для фундамента

Уровень заглублённости ленты основания

Ростверк перераспределяет нагрузку сооружения на сваи и грунт. От степени залегания ленты зависит прочность основания.

По заглублённости ростверк делится на три вида:

1. Незаглубленный (НЗФЛ) — лента основания совпадает с нулевым уровнем грунта или ниже не более 0,1 м.
2. Мелкозаглубленный (МЗФЛ) — лента возводится ниже нулевого уровня грунта на 0,3 – 0,7 м сверху свай.
3. Заглублённый (ЗФЛ) — возводится ниже уровня промерзания грунта на расстояние 1 – 3 м.

Виды ленточного фундамента по заглубленности

Наиболее распространённым является мелкозаглубленный тип, так как не требуется привлекать спец. технику и специалистов, а земляные работы сведены до минимума.

Изготовление винтовых свай для забора своими руками

Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.

Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:

• Трубы с требуемым диаметром.
• Винтовую часть, с шагом около 5 см.
• Наконечник, длиной не меньше 15 см.
• Оголовки, для крепления бруса или балок.

Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.

Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:

• 55 мм – для установки легких оград, к примеру, из сетки-рабицы.
• 76 мм – для монтажа ограждения из металлического профнастила или шифера.
• 89 мм – для обустройства массивного забора из кирпича или легких блоков.

Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:

• Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
• Выполняется сварка их в конус.
• Производится рихтовка швов.

Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.

Все подготовленные комплектующие соединяются между собой с помощью сварки. Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже.

Подробная видео-инструкция от мастера с комментариями поможет вам наглядно увидеть процесс создания сваи своими руками.

Видео-обзор: Самодельные винтовые сваи для забора

Самодельные винтовые сваи для забора

Рекомендуем также: Винтовые опоры для забора

Конструкция

В местах частых подтоплений, на берегах водоемов дома старались приподнять над уровнем земли. Для этого вбивали заостренные на одном конце бревна, которые располагались на каждом углу здания, а также поддерживали стены и перегородки. Это и был свайный фундамент. Использовали для свай твердые породы дерева, которые долго могли сопротивляться воздействию воды. Самая лучшая древесина для этого у лиственницы, ведь от воды она становится только прочнее. На стволах лиственницы уже несколько веков стоят дворцы и дома Венеции.

Сегодня деревянные сваи используются очень редко, хотя получается самый дешевый, но при этом надежный фундамент. Причем, даже там, где лиственница — не редкость.

Виды свай

Всего строители различают двенадцать видов свай. Но в малоэтажном строительстве используют только три:

• забивные железобетонные;
• винтовые металлические;
• буронабивные.

  Разница между буронабивными и забивными сваями из бетона

Железобетонные колонны редко используют для строительства бани или дачи: необходима техника, которая будет вколачивать их в грунт. Но основание получается прочным.

Винтовые железные сваи хороши тем, что их вкручивать можно даже вручную. Их минус в том, что сталь — отличный проводник тепла. При неутепленном подполе они отбирают тепло, пол под ногами всегда остается холодным.

Если свайный фундамент делают своими руками, то в большинстве случаев опоры делают буронабивными. Хотя он и требует самых больших затрат труда, но позволяет сэкономить на материалах.

Расположение

Опоры обязательно должны стоять в ключевых местах: под углами, в местах соединения с простенками. Между этими узлами потом устанавливают промежуточные сваи. Расстояние выбирается исходя из типа грунтов и планируемых нагрузок, но оно не может быть больше 2 метров. Должны быть опоры по периметру стен, а также под всеми простенками.

Сваи располагаются под углами, в местах отвода простенков, а также в промежутках между этими положениями

Размеры

Самый распространенный диметр свай — 20 см. Меньше делать их нежелательно, так как несущая способность их становится намного меньше. Больше диаметр — больше несущая способность, но также увеличивается площадь, к которой будут прилагаться силы зимнего пучения (на пучинистых грунтах). Есть два варианта определения требуемой глубины свай:

• ниже уровня промерзания на склонных к пучению грунтах,
• до уровня несущего слоя на сыпучих и нестабильных почвах.

  Диаметр труб может быть разный

В каждой местности и даже на каждом участке глубина будет своей. Если уровень промерзания определяют по региону, то плотные слои располагаться могут как угодно. При необходимости рядом проводят пробное бурение, ниже достигнутого уровня, чтобы убедиться, что внизу нет полостей и карманов и опора будет надежной.

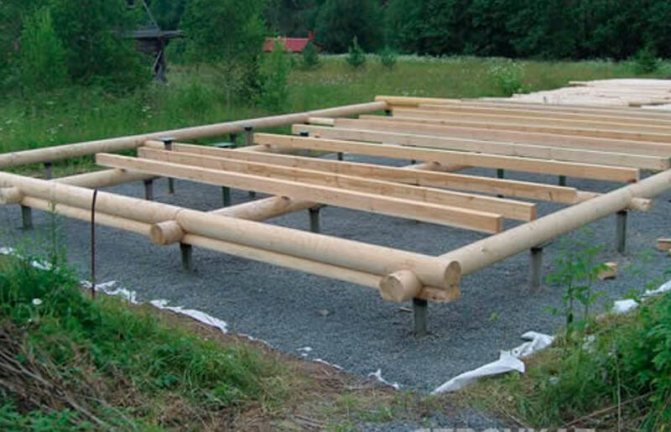

С ростверком и без

Сваи могут сверху объединяться бетонной, деревянной или стальной обвязкой. Называется эта обвязка ростверк

Подробная пошаговая инструкция

Для самостоятельного изготовления винтовых свай необходимо предварительно разработать или найти чертеж с указанием всех необходимых размеров. Только после этого можно приступать к выбору материалов и непосредственно к самому изготовлению.

Чертеж основных частей винтовой сваи

Ствол

Ствол формируется из труб, которые должны изготавливаться из стали марок Ст20 или 09Г2С. Это лучшие материалы, которые легки в обработке и обеспечивают конструкцию достаточными параметрами прочности. Стандартно ствол сваи имеет длину 2–3 м.

Если существует потребность в увеличении ее размера для достижения пластов грунта с достаточной несущей способностью, это делается при помощи трубы 1,2–2 м. Ее устанавливают после вкручивания самого ствола, что обеспечит требуемые технические характеристики фундамента.

Разновидности винтовых свай

Наконечники

В отличие от стволов, наконечники свай могут иметь разную конструкцию. Все зависит от их условий эксплуатации. Для более плотных грунтов лучше использовать сварные пики. Могут подойти и наконечники, изготовленные из части ствола. Для торфяных, песчаных и супесей идеально подходят крестообразные наконечники.

Классификация свай для разных типов грунтовНаконечник из ствола

Чтобы изготовить такую винтовую сваю, ее ствол следует увеличить на длину двух диаметров. Технология производства будет выглядеть следующим образом:

Чертеж наконечника для винтовых свай

• Создание шаблона. Из любого плотного материала (картона, куска трубы) вырезают шаблон в виде треугольных фестонов.
• Разметка. Конец ствола при помощи полученного шаблона размечают на несколько секторов.
• По намеченным линиям вырезаются зубцы.
• Полученные своеобразные лепестки загибаются, чтобы образовался конусообразный наконечник. Его центр должен совпадать с осью сваи.
• Лепестки соединяются сваркой двойным швом.

Сварной вариант

Для легких построек винтовые сваи могут изготовляться по следующей технологии:

• Формирование лепестков. Производится из трубы (такого же типа, как ствол сваи) или листовой стали толщиной 4–5 мм.
• Лепестки загибаются вплотную друг к другу и соединяются при помощи сварки.
• Наконечник укрепляется двойным сварным швом для обеспечения надежности и долгого срока службы.

Изготовление винтовых свай со сварным наконечникомКрестообразный вариант

Чтобы изготовить подобную винтовую сваю своими руками, необходимо придерживаться простой инструкции:

• Из листовой стали вырезают треугольник, ребра жесткости, круглую пластину и заглушку для трубы.
• К заглушке присоединяют большой треугольник и перпендикулярно к нему — маленькие ребра жесткости, прихватывают сваркой.
• Все стыки тщательно провариваются двойным швом.

Чертеж винтовой сваи

Изготовление лопастей

Лучше всего, когда винтовая часть сваи приходится на нижнюю треть ствола. Шаг лопастей должен составлять 5–7 см. Они изготовляются из листовой стали толщиной 5 мм и формируются двумя способами:

• сплошной однозаходный. Крой заготовки винта выполняется согласно чертежу, разводка лопасти осуществляется ломом до необходимого шага;
• сборный из нескольких элементов. Лопасти изготавливаются из отдельных частей, которые соединяются сваркой.

Виды лопастей винтовых свай

Материалы изготовления опалубки для свай и правила ее монтажа на участке

Фундамент – основа любой постройки. Эта конструкция основания позволяет возводить строительные объекты на самых сложных типах почв. Однако следует учесть, что при этом варианте сооружение подвальных помещений невозможно.

Постройка этого варианта основания — выгодное с точки зрения расхода финансов решение, так как требуется меньшее количество стройматериалов. Разберемся, как может быть построена опалубка для свай.

Особенности свайного фундамента

Этот вариант фундамента может быть построен, если планируемый вес здания не превышает 150 тонн. Его также выбирают, если грунт на участке сложный, например, сыпучий. На переувлажненных грунтах также может использоваться эта технология строительства, более того, это практически единственный приемлемый способ строительства. Столбчатый фундамент делают так:

• пробуривается скважина, причем глубина бурения должна превышать глубину замерзания почвы;
• в подготовленные ямы устанавливаются опалубочные формы, которые могут быть многоразовыми и стационарными;
• производится заливка раствора.

Преимущества этого варианта:

• сокращение объема земельных работ, это особенно важно, если на участке плотный грунт, когда копка земли представляет собой сложную задачу;
• сокращение расхода материалов;
• возможность осуществления строительства на легких грунтах. Глубокие сваи позволяют перенести давление, оказываемое постройкой, на слои, залегающие ниже, которые отличаются большей плотностью.

Совет! Установка сваи может вестись разными способами. Винтовые и забивные сваи применяют в частном строительстве крайне редко, так как их устройство требует применение специальных механизмов. Поэтому чаще применяется буронабивная технология, согласно которой сначала бурится скважина, затем устанавливается опалубка и потом формируется свая из раствора непосредственно на месте.

Виды опалубки для свай

Поскольку свая представляет собой бетонный столб, то опалубка должна иметь такую же форму. Труба для опалубки может быть изготовлена из разных материалов. Самый простой вариант – рулон, свернутый из рубероида.

Но, несмотря на простоту, этот вариант довольно часто используется, так как рубероид является гидроизоляционным материалом. То есть, его использование исключает впитывание грунтом влаги из раствора, а это способствует нормальному набору прочности бетона. Но есть и другие варианты.

Несъемная

Упростить работу по строительству помогает применение несъемной опалубки для свай. Простым вариантом стационарной формы является картонная опалубка. По сути, это труба из полимерного материала, обвитая по спирали плотным картоном. Недостатком картонных форм является их способность впитывать влагу.

Чтобы исключить этот недостаток, необходимо использовать формы, в которых картон покрыт слоем полимерного клея с водоотталкивающими свойствами. Картонные формы выпускают в широком ассортименте:

• диаметр форм может варьироваться в пределах 0,15-1,25 метра;
• сечение может быть круглым, квадратным или прямоугольным;
• толщина стенки формы зависит от диаметра и может составлять 3-15 мм;

• длина формы может достигать 11 метров;
• масса форм также зависит от диаметра и составляет от 1,8 до 9 кг/метр погонный.

Съемная

Для постройки фундамента может быть применен и съемный вариант опалубки. В качестве форм часто применяются трубы из пластика или стали. Технология использования проста:

• в скважины устанавливается труба;
• заливается раствор;
• через 2-3 часа после заливки форма вынимается.

Строим свайный фундамент

К сооружению фундамента нужно отнестись ответственно. Работы по постройке включают в себя следующие этапы:

• бурение скважин;
• установка опалубочных форм;

• армирование;
• заполнение форм раствором.

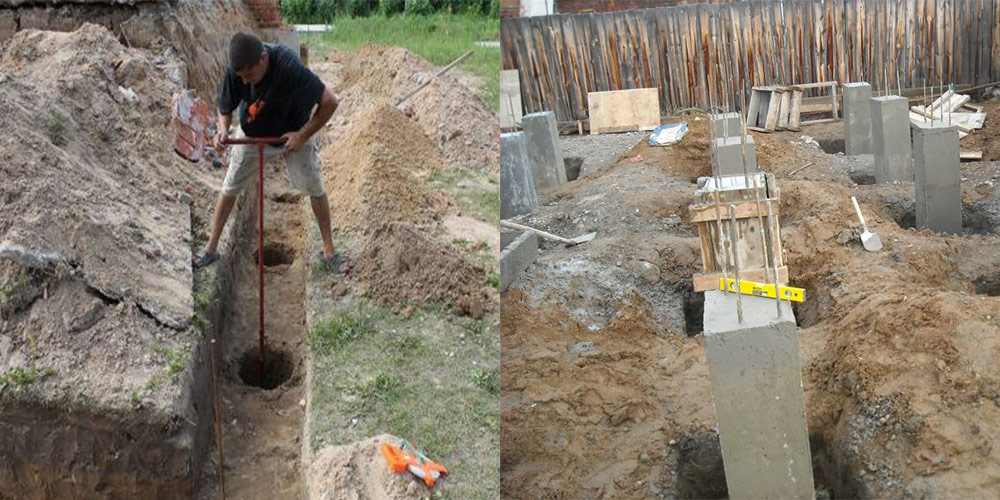

Подготовка скважин

Начинается строительство с бурения. Для выполнения этой работы применяют ручной или электрический бур. Требования к выполнению работ:

• размер скважин определяется проектом;
• глубина заложения свай должна превышать глубину залегания зыбких слоев грунта и точки промерзания минимум на 0,5 метра;
• ширина также определяется проектом, при этом нужно учитывать, что вокруг бетонного столба следует сделать песчаную подушку.

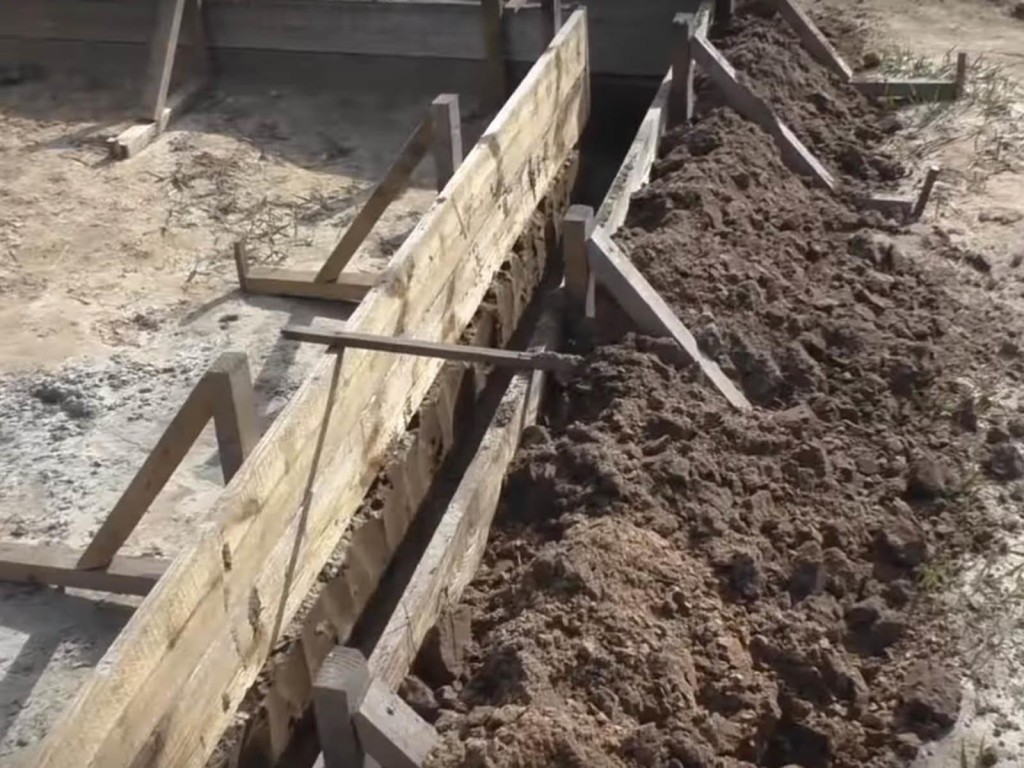

Монтаж опалубки

Когда скважины будут готовы, в них устанавливается опалубка. Как правило, используется картонная, стальная или пластиковая труба. Вокруг установленной формы необходимо насыпать слой песка толщиной около 10 см.

Это необходимо для того, чтобы защитить сваи от подвижек грунта при замерзании и оттаивании.

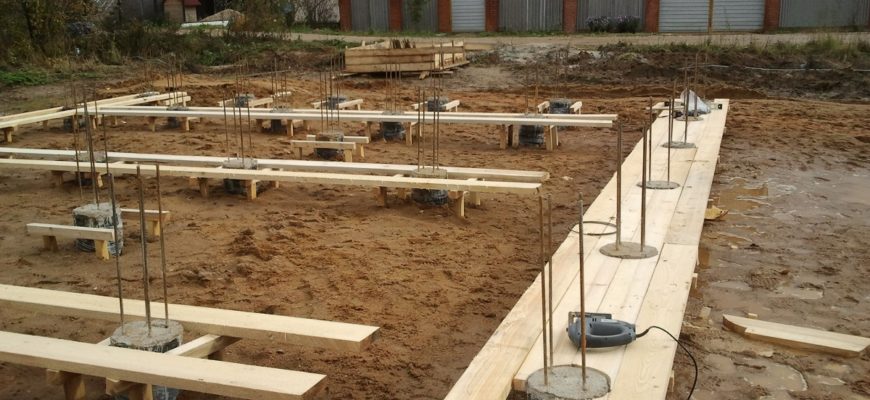

Армирование

Чтобы усилить прочность конструкций, необходимо выполнить армирование. На каждую сваю необходимо подготовить по 3-4 стальных прута диаметром 8 мм. Прежде чем установить арматуру, стержни связывают между собой. Шаг расположения проволочных креплений должен составлять 0,5 метра. Правила установки:

• связанная арматура должна выступать над поверхностью опалубки на 30 мм;
• конструкцию из стержней устанавливают так, чтобы зазор между стенкой опалубочной трубы и арматурой составляло более 20 мм. Это необходимо для исключения развития процессов разрушения металла.

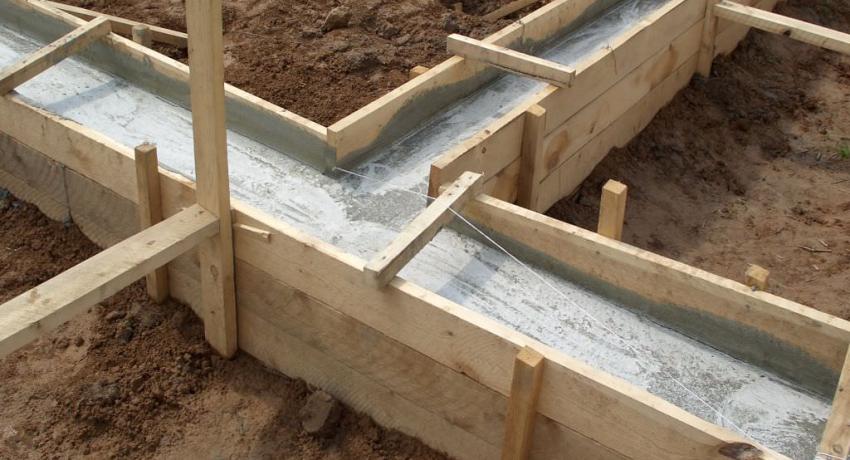

Бетонирование

На последнем этапе заливается раствор. Основные правила проведения работ:

• раствор заливают слоями высотой около 0,5 метра;
• после заливки очередного слоя раствор немного уплотняют. Это можно сделать вручную методом штыкования, но удобнее использовать вибратор;
• следующий слой заливают, пока предыдущий еще не начал застывать, иначе конструкция не будет цельной.

Итак, устройство фундамента из свай является целесообразным при постройке легких объектов на сыпучих почвах. В качестве опалубочных форм применяются трубы соответствующего диаметра, изготовленные из полимерных материалов, стали или специально обработанного картона. Формы могут оставаться частью свай, а могут быть сняты после того, как раствор приобретет заданную конфигурацию, но еще не застынет окончательно.

Тонкости

1. В обязательном порядке вкручивают винтовые сваи по углам строения и во всех местах, где есть пересечения наружных или внутренних стен.
2. Устанавливать одиночные сваи необходимо обязательно вертикально, категорически нельзя вкручивать опоры в предварительно подготовленные ямы и потом засыпать ее почвой. Обязательно убедитесь, что нижний конец сваи достал до плотного слоя почвы. Пройдя как минимум 60-70 см. трубы заполняют бетонным раствором.
3. Если у вас неровный участок, то можно увеличить длину свай наращиванием оголовков для выравнивания фундамента по горизонтали, после этого создают ростверк.

Необходимо упомянуть, что насколько бы тщательно и качественно вы не сделали своими руками винтовые сваи, они неспособны полностью гарантировать прочность и срок службы опоры для дома, так как необходимо для этого выполнять точные инженерные расчеты.

Самостоятельно изготовить сваи экономически выгодно и надежно только при возведении построек с небольшой массой — хозяйственной пристройки, сарая, бани или гаража.

Решение проблемы

Как я уже упоминал, шёл сентябрь, стояла хорошая тёплая погода и мы всем семейством ещё жили на даче. Как-то вечером я решил выкопать ямку под сваю вручную. Приготовил штыковую лопату, узкую подборку и лом. Полчаса работы и заготовка под сваю была готова. Она получилась диаметром не более 30 см. и глубиной около 100-110 см.

Сейчас я знал причину всех своих бед в плане неудачных попыток монтажа винтового фундамента. Оказывается, всё просто: сняв слой 60-70 см., начиналась очень плотная глина. А в ней словно вплавленные большие камни неправильных форм, размером 10-20 см. Этот слой глины с камнями был небольшим – всего сантиметров 30. Пришлось кропотливо и упорно работать ломом и лопатами. Глубже шёл гравий с песком, но его я уже не трогал.

Очень плотная глина и камни не давали лопастям сваи вкручиваться глубже. Камни просто застревали между лопастями. Меня поразил ещё тот факт, что 8-10 лет назад, на этом участке в 15 метрах от стройки, я проводил земельные работы по закапыванию ленточного фундамента от старого дома. Экскаватор рыл траншеи глубиной до 2 метров, но никакой прослойки такой плотной глины не было. Вот как странно получается: здесь один грунт, а в 10 метрах – уже другой. Хотя может быть это особенность нашей поймы реки.

Устройство свайного фундамента с монолитной плитой

Двухкомпонентное основание коттеджа выполнено из конструктивно разных частей, объединенных общим внутренним армированием. Визуально, устройство свайного фундамента с монолитной плитой похоже на табуретку – на вертикальные опоры укладывается горизонтальная плоскость, связывающая все отдельные составляющие. С точки зрения строительства все немного сложнее, так как требует тщательного просчета всех монтажных процессов, учета особенностей почвы, а также необходимость заливки высококачественного бетона в опалубку. Специалисты ИнноваСтрой выполняют свайный фундамент под ключ согласно технологическим нормам и требованиям СНиПов, ГОСТов. При этом в конструкцию включены требования для возведения монолитных сооружений – таким образом, уже на стадии разработки фундамент получает до 20% запаса прочности и устойчивости.

Две части основания создаются в четкой очередности, чтобы обеспечить конструктивную целостность будущего фундамента, и, как следствие, придать коттеджу устойчивости и долговечности:

1. Проводятся земляные работы в четко обозначенных местах, где будут устанавливаться сваи. Как правило, заглубление доводится до уровня нижних почвенных слоев, не подверженных внешнему воздействию и сдвигам;
2. В полученные отверстия вставляют готовые конструкции с широкими опорами, или же проводится заливка бетоном на месте. Обязательная часть – армирование стальными конструкциями, чтобы исключить повреждение элементов при сжатии почвой. В процессе самостоятельного создания свай пруты арматуры оставляют выходящими наружу, чтобы они стали зачатками горизонтальной монолитной плиты;
3. Устанавливается опалубка снизу чернового пола и по бокам, если не проводится укладка плоскости на грунт или заглубление;
4. Проводится монтаж армирующих частей, создающих сетку внутри конструкции. При этом не обязательно задействовать сварку – достаточно простого скручивания компонентов между собой. Естественно, что количество армирования рассчитывается проектировщиком и напрямую зависит от предполагаемых нагрузок на строение;
5. Заливка высококачественным бетоном в несколько приемов, чтобы дать слоям затвердеть. В летние периоды бетон может укладываться непрерывно, так как температура позволит ему быстрее высохнуть;
6. Толщина монолитной плиты или ростверка зависит от конструкции дома и веса всего сооружения, которое будет передаваться на основание. Как правило, высота панели не бывает меньше 30 сантиметров, чтобы придать строению повышенные характеристики по прочности и износостойкости.

Устройство монолитного фундамента основано на соответствующих ГОСТах и требует определенный уровень армирования, более высокую марку бетона и повышенные показатели надежности. Плитные фундаменты иногда называют плавающими, так как они размещаются на поверхности грунта и могут двигаться вместе с ним. В случае с применением монолитной плоскости в качестве ростверка все нормы стандартов выполняются особо тщательно, ведь на основание одновременно действует несколько разнонаправленных сил – а фундамент должен выдерживать все их, сохранять целостность, обеспечивать устойчивость конструкции коттеджа.

Сфера применения

Ленточный ростверк на свайном фундаменте — это наиболее легкий вариант ростверкового основания. Он предназначен для небольших строений, в основном малоэтажных. По сравнению с железобетонным монолитным фундаментом тех же размеров он обходится намного дешевле.

Свайно-ленточный фундамент для дома может служить основанием разных типов строений:

• кирпичных;
• деревянных разного вида: рубленных, брусовых и других;
• каркасных;
• из газосиликатных блоков;
• и других вариантов.

Если их приходится загонять на небольшую глубину, можно обойтись ручным оборудованием, таким, как ручной бур. Если необходимо загнать сваи в глубокие слои грунта — придется привлечь специализированную технику, автомобильную и строительную.

Ленточный фундамент на винтовых сваях предполагает ввинчивание стержня специальными механизмами или приспособлениями. В случае буронабивных с помощью инструментов пробуривают колодец. Создается опалубка, вставляются асбестоцементные или обсадные трубы. В них происходит заливка бетонной смеси, которая и образует несущие элементы.

Этапы работ

Работы выполняют в следующей последовательности:

• Выкопайте лидер-лунку под каждую сваю (просто снимите в этом месте верхний слой земли с травой), глубина которой не должна превышать 10-15 см, а ширина должна быть больше диаметра лопасти сваи на 2-3 см. Некоторые профессионалы советуют обойтись без выкапывания лидер-лунки, что повышает устойчивость сваи, но при этом увеличивает усилия по ее ввинчиванию в грунт вручную. Нельзя выкапывать глубокие ямы и просто устанавливать в них сваи, заглубляя их всего на несколько десятков сантиметров. Одно из необходимых условий качественного погружения винтовых свай – это нетронутость грунта вокруг нее, что позволяет свае передавать нагрузку от строения не только нижним концом и лопастью, но и всей своей боковой поверхностью.

Самостоятельная установка винтовых свай

• Установите сваю и вместе с помощниками с помощью специальной штанги ввинтите ее в землю, постоянно проверяя вертикальность ее положения. Свая должна погрузиться в землю ниже уровня промерзания грунта в зимний период.
• Выровняйте верх всех свай под один уровень (его наметьте на каждой свае с помощью нивелира), излишки срежьте «болгаркой».
• Залейте в сваю бетон (это увеличит ее прочность и уменьшит скорость коррозии металла).
• Приварите к верху каждой сваи металлическую пластину (толщиной не менее 8-10 мм), выступающую за границы сваи на несколько сантиметров со всех сторон.
• Выполните ростверк, прикрепив балки к пластине с помощью сварки или болтов.

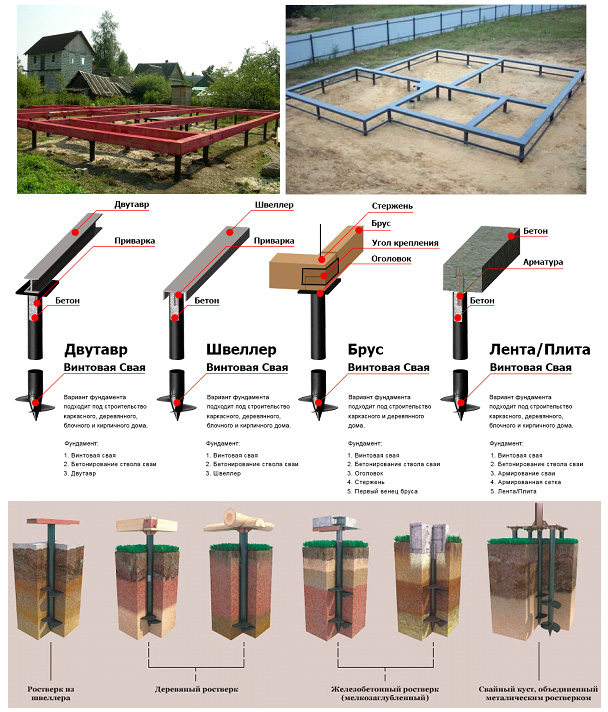

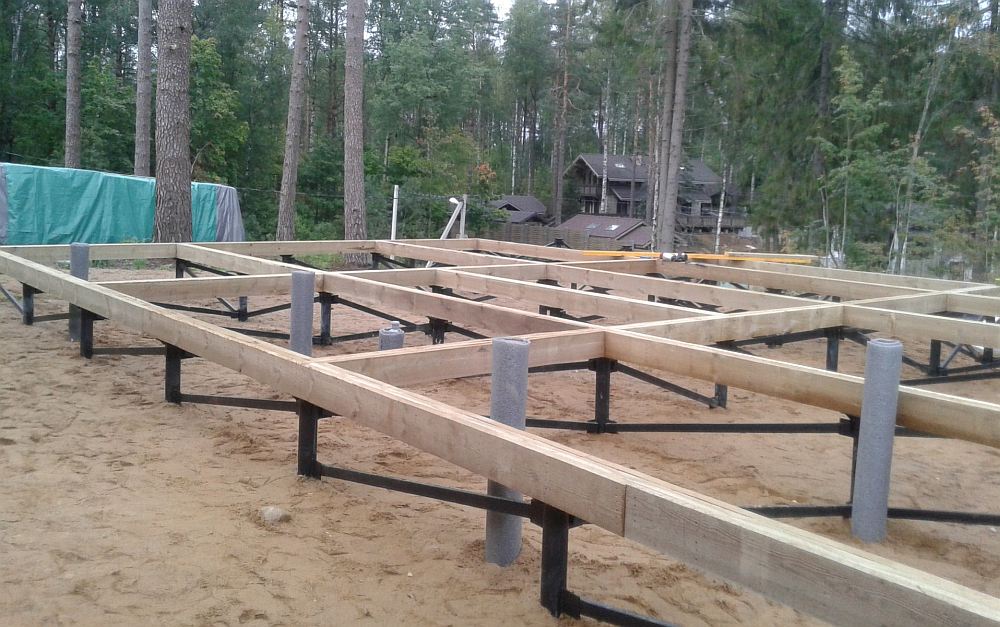

Ростверк винтового фундамента

Как изготовить свайный фундамент своими руками?

Оглавление: [скрыть]

• Устройство фундамента на сваях
• Материалы, которые понадобятся для изготовления свай
• Фундамент на сваях: последовательность действий по изготовлению
  • Как правильно пробурить скважину?
  • Как бетонировать и армировать сваи?
  • Как правильно устроить ростверк?
• Нюансы, которые следует учитывать

Если грунт на участке слабый, то лучше всего изготовить свайный фундамент своими руками. Технология возведения подобной конструкции является простой. В данном случае не нужно будет выкапывать котлованы, засыпать пазухи и возводить каркас.

Схема свайного фундамента.

Говоря о том, как сделать свайный фундамент своими руками, следует знать, что в процессе устройства подобного основания в некоторых случаях получится обойтись без земляных работ: сваи вгоняются в грунт, при этом скважины для данных элементов можно будет бурить при помощи ручных приспособлений для бурения.

Подобный тип основания применяется в гражданском и промышленном строительстве. В таком случае можно будет исключить работы по возведению подвала построек. Основание на сваях используется при сооружении коттеджей и загородных домиков.

Материалы и инструменты, которые понадобятся для устройства свайного основания:

• цемент;
• песок;
• вода;
• арматурные прутья;
• материал для изготовления свай;
• вибропогружатели;
• вибраторы;
• наконечник из стали;
• молоток;
• строительный бур;
• рубероид;
• проволока;
• нивелир или водяной уровень.

Устройство фундамента на сваях

Виды фундаментных свай.

Сегодня есть много видов свайных оснований, которые зависят от типа применяемых свай, метода их производства, размещения под зданием и других параметров.

Сваи — это стержни большой длины, которые надо будет погрузить в почву. С одной стороны сваи имеют острый конец, который надо будет зачистить наконечником из стали. Таким образом можно будет избежать повреждений в процессе погружения элементов в почву.

На верхнюю часть надо надеть кольцо из стали, чтобы приспособление не раскалывалось от ударов молотка. Другой способ отличается тем, что сваи изготавливаются непосредственно в грунте.

В таком случае понадобится бурить скважины, после чего армировать и залить бетонный раствор.

По методу погружения в грунт сваи можно разделить на следующие:

1. Забивные. Устанавливаются при помощи вибропогружателей и других приспособлений для вдавливания.
2. Буровые сваи из железобетона. Монтируются в пробуренных скважинах.
3. Набивные сваи из бетона. Изготавливаются путем подготовки скважин и заливки раствора бетона.
4. Винтовые элементы. Монтируются с помощью закручивания в почву свай в форме сверл.

По принципу размещения сваи разделяются на такие:

1. Одиночные. Используются в качестве отдельно стоящих опорных элементов.
2. Элементы, которые объединяются в ленты. Размещаются по периметру стенок, в результате чего равномерно распределяют нагрузку.
3. Элементы, которые объединяются в кусты. Располагаются под колоннами несущих элементов постройки.

По способу воздействия сваи могут быть:

1. Висячие. Будут передавать нагрузку за счет трения земли о стены опорных элементов.
2. Стойкие, которые способны передавать нагрузку на прочную землю. Подобное основание практически не дает осадки.

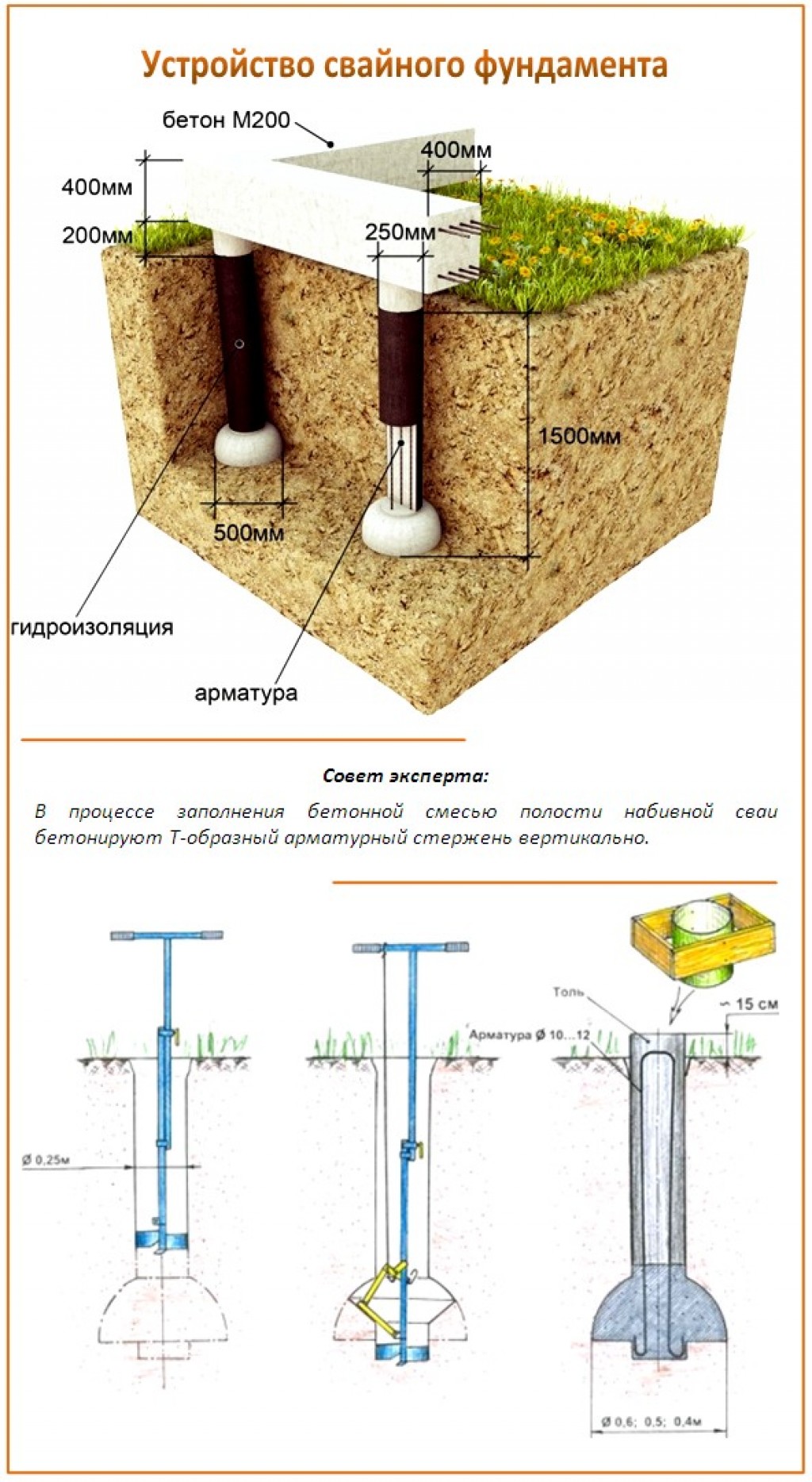

Бетонирование отверстий под опоры

После окончания буровых работ необходимо сделать приспособления для устройства оголовков скважин. Для этого из кровельного рубероида делают цилиндры по внутреннему диаметру отверстия длиной около 250-300 мм. Эти приспособления послужат опалубкой и направляющими для заливки. После чего цилиндры вставляют в скважины своими руками.

Отказ от вышеуказанной опалубки сулит массу неприятностей в виде утечки бетонного молочка, увеличения шероховатости наружной поверхности опор и потери прочности оголовка сваи. После устройства оголовков изготавливают и опускают внутрь скважины арматурный каркас будущих столбов. Каркас вяжут вязальной проволокой, и состоит он из 3-4 вертикальных прутов строительной (8-12 мм) арматуры, соединенной поперечными горизонтальными связями с шагом 0,5-0,6 м. Верхняя часть арматуры должна выступать на 0,4-0,6 м для погружения в тело будущего ростверка. После закрепления арматурного каркаса, скважина заполняется раствором и уплотняется вибратором.

Далее переходят к устройству горизонтального ростверка, который предназначен для связи опор и равномерного перераспределения нагрузок на поверхность почвы и сваи. К самым распространенным типам ростверков можно отнести:

По расположению над поверхностью земли ростверки делят на низкие и высокие. Низкие ростверки углубляют прямо в землю, а высокие – располагают над ее поверхностью. Для легкой постройки сечение ленты ростверка должно равняться 300(400) мм х 300(400) мм. Центральная ось ленты должна располагаться над центральной горизонтальной осью ряда свай. Перед заливкой ленты выполняют подсыпку и устройство опалубки из обрезной доски. Далее изготавливается арматурный каркас своими руками по проекту и укладывается внутрь опалубки на кирпичи. В опалубку заливают бетон М-200 и ждут до полного его высыхания и набора прочности (1-2 месяца).

Что еще необходимо знать:

1. Не используйте фундамент на сваях при вероятностях горизонтального движения грунта и возможных его просадках.
2. Сделайте специальные исследования и расчет почвы на устойчивость для исключения выдергивания сваи и опрокидывания строения.
3. После затвердения ростверка сделайте его забирку.

Таким образом, при соблюдении всех рекомендаций и строительных норм, можно получить незаменимый и практически идеальный свайный фундамент в короткие сроки.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента()?

© Copyright 2014–2017,

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Выполнение разметки будущего основания

Прежде чем приступать к разметке фундамента, необходимо подготовить площадку под строительство, для этого территорию убирают от мусора и снимают верхний слой почвы. Разметка фундамента выполняется таким же образом, как и разметка ленточного, однако с единственным отличием, это по периметру фундамента делаются углубления для свай.

• По углам будущего основания вбиваются прутья, между которыми в дальнейшем натягивают леску или шнур.
• Далее отмечают внутренний и внешний контуры фундамента таким же образом.
• После разметки ленты определяют места под сваи (обычно это углы фундамента и пересечения стен внутри него).

Расчет количества столбов основания.

Чтобы заложить фундамент из простых металлических труб, необходимо определить несущую способность грунта и выполнить расчет предполагаемых нагрузок на основание. Но вначале, необходимо вычислить площадь одной опоры: при диаметре трубы 30 см, она составит примерно 700 см2.

На влажном грунте (мелкие и пылеватые пески средней плотности) с сопротивлением 1,5 кг/см2, один столб выдерживает нагрузку в 1050 кг. Сопротивление в 1 кг/см2 влажных суглинков и глины позволяет распределить на каждую опору по 700 кг.

Расчет постоянных нагрузок на основание можно выполнить по усредненным справочным величинам, зная количество и удельный вес материалов.

Столбчатый фундамент из металлических труб своими руками.

К постоянным относятся нагрузки от строительных конструкций (стен, перекрытий, кровли, фундамента) отделочных и изоляционных материалов, сантехники, инженерных систем, мебели и бытовой техники. Временное напряжение на основание дома создают сезонные осадки.

Определив необходимое количество опор, их размещают на плане в местах пересечения несущих стен и по периметру с шагом от 1 до 2 м.

Устройство свайного поля

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.
