Сборный ленточный фундамент

Никого не удивишь тем, что фундамент является основой любой конструкции. Но, не все знают, что не каждый тип фундамента подходит для той или иной постройки. Берется во внимание вес будущего дома, количество этажей, вид грунта, глубина залегания грунтовых вод и т. д. Не странно, что на планирование основания уходит так много времени, денег и труда. В некоторых случаях рациональней использовать сборный фундамент. Он характеризуется высокой прочностью, длительным сроком эксплуатации и надежностью. Благодаря своей конструкции, он сможет равномерно распределять большую нагрузку постройки по всему периметру.

Сборный ленточный фундамент представляет собой конструкцию из железобетонных блоков, которые соединяются друг с другом бетонным раствором. В отличие от устройства обычного ленточного фундамента, вам придется заплатить дороже, так как без помощи тяжелой техники здесь не обойтись. Зато такое основание отличается прочностью и возводится значительно быстрее. Из чего состоит такой фундамент? Как выглядит чертеж и план такого основания? Можно ли сделать его своими руками? Давайте узнаем.

Из чего состоит сборный фундамент

Так как он сборный, то его нужно из чего-то собирать. Что служит в качестве костяка такого фундамента? Можно отметить два основных типа элементов:

Обратите внимание! Стандартный вес одного элемента может превышать 300 кг. Как вы понимаете, своими руками укладку выполнить не получится.

Блоки хороши тем, что имеют отличные характеристики. Не зря такие фундаменты используются для паркингов под землей, подвалов, жилых домов и технических зданий. ФБС (Фундаментный Блок Стеновой) прочный и надежный. Вам не стоит переживать, что через пару лет основание даст сбой.

Армирование

Важным этапом строительства основания является армирование. Оно влияет на качество основания и устойчивость будущего строения. Расчет сечения арматуры нужно основывать на массе объекта, но диаметр прутьев не должен быть меньше 10 мм и более 16 мм.

Количество арматуры в 1 тонне:

• диаметр 10 мм – 1620 м,
• диаметр 12 мм – 1126 м,
• диаметр 14 мм – 826 м,
• диаметр 16 мм – 633 м.

Можно подсчитать требуемый тоннаж арматуры, зная ее длину. Армирование проводится двумя поясами в 4 прутка. Продольные прутки располагают на расстоянии 5 см от края фундамента снизу и сверху. Между поперечными прутками соблюдается расстояние 25 см. Места пересечения арматуры следует закрепить, выполнить это можно двумя способами:

• сваркой,
• вязальной проволокой.

Крепление прутьев сваркой имеет серьезные минусы. Этот метод требует немалых трудовых затрат и может нарушить целостность арматуры и всего фундамента. Это происходит за счет снижения устойчивости стержней, так как сварка снижает их прочностные характеристики высокой температурой. Одновременно с этим повышается жесткость конструкции, так как соединения закрепляются неподвижно. Разрушиться они могут в процессе заполнения траншей бетоном, например, во время работы вибратора.

Надежный способ крепления каркаса из арматуры – вязка проволокой. Для выполнения таких работ можно применить любой инструмент из имеющихся под рукой или профессиональный:

• пассатижи,
• специальные крюки,
• пистолет для вязки проволоки.

Пассатижами или крюками работа выполняется вручную, поэтому она требует много времени и физических сил. Значительно упрощает и ускоряет процесс применение автоматического пистолета. Одновременно с этим повышается качество вязки, так как она происходит непрерывно в течение определенного момента времени. Механизм пистолета работает от аккумулятора, скорость соединения не превышает 2-х секунд.

Заливка бетоном

Строительный раствор изготавливают из смеси цемента и песка 1:3. Цемент марки М500 считается оптимальным для заливки фундаментов ленточного типа. Смесь можно приготовить на стройплощадке в бетономешалке или доставить уже готовую в цементовозе. Для качественного заполнения траншей применяют бетонный вибратор. Он равномерно распределяет раствор, исключая образование пустот. Если вибратора нет, можно простукивать стенки опалубки и одновременно распределять раствор вручную деревянными трамбовками.

Для качественного фундамента желательно заполнять траншеи бетоном за один раз. Это исключит послойное высыхание раствора и образование между слоями пустот, которые превращаются со временем в мостики холода. Консистенция бетонной смеси не должна быть слишком жидкой. Проверяется она следующим образом: лопатой сгребают раствор и смотрят, как он обтекает препятствия. Если легко и быстро, значит смесь жидкая.

Заливку осуществляют при помощи гибкого шланга, по которому раствор подают в траншеи с помощью насоса. Не следует поднимать его на высоту 1,5 м и более, бетон начнет расслаиваться во время застывания. Также желательно выполнять работы в теплое время года.

По технологии устройство ленточного фундамента включает в себя гидроизоляцию. Ее проводят после застывания раствора, примерно через 10 дней. К этому сроку можно демонтировать опалубку. На вертикальную и горизонтальную поверхности застывшего бетона наносят слой битумной мастики, к которой прикрепляют рулонный изоляционный материал. Хорошо зарекомендовал себя рубероид, при этом он должен плотно держаться на слое равномерно нанесенной мастики.

Следует отметить обязательное соблюдение параметров используемых материалов. Например, недопустимо применять арматуру меньшего диаметра или цемент более низкой марки, чем указано в проекте. Нельзя превышать норму песка во время замеса раствора или добавлять в него слишком много воды. Толщина песчаной подушки, глубина траншей должны соответствовать расчетам. Изменение параметров приводит, как правило, к перекосу фундамента, вследствие которого на фасаде дома образуются трещины.

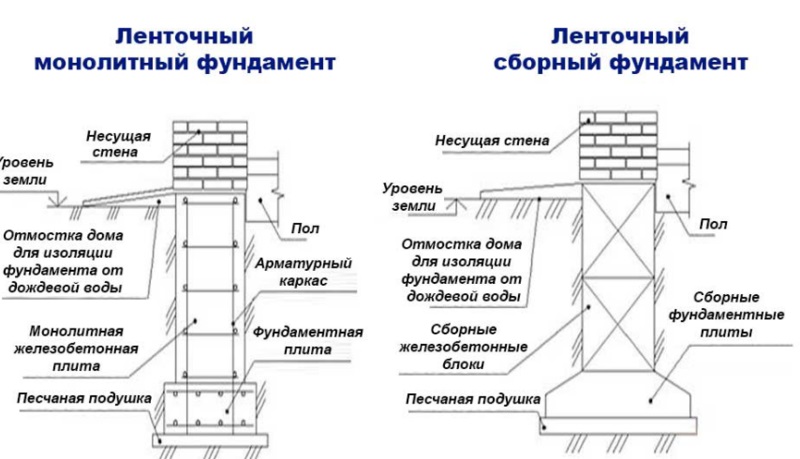

Виды ленточного фундамента

Основным преимуществом ленточного фундамента перед свайно-винтовым, монолитным или столбчатым, является универсальность применения этого несущего основания, а значит, возможность возводить на нем, как многоэтажные каменные строения, так и легкие деревянные постройки вне зависимости от типа грунта. Этому способствует многообразие видов данной строительной конструкции. Ознакомимся с ними подробнее.

По виду конструкции строительное основание может быть:

1. Монолитным;
2. Сборным;
3. Комбинированным.

При этом любой из перечисленных фундаментов, может быть как сплошным, так и с прерывистым контуром.

Исходя из материала, используемого в изготовлении строительного основания, фундаменты подразделяются на:

• Железобетонные;
• Кирпичные;
• Бутовые;
• Бутобетонные.

Несущая конструкция дома может устанавливаться на поверхность грунта, а может углубляться в землю. В зависимости от состояния грунта в месте постройки, а также от того, подразумевает ли будущая постройка подвальное помещение, ленточный фундамент может быть следующего типа:

• Поверхностным;
• Мелкозаглубленным;
• Глубокого залегания.

Важно! Независимо от выбранного типа фундамента, помните, что его ширина должна быть на 10-15 см больше стен будущего здания.

А теперь изучим виды фундамента более подробно, рассмотрев преимущества и недостатки каждого из них.

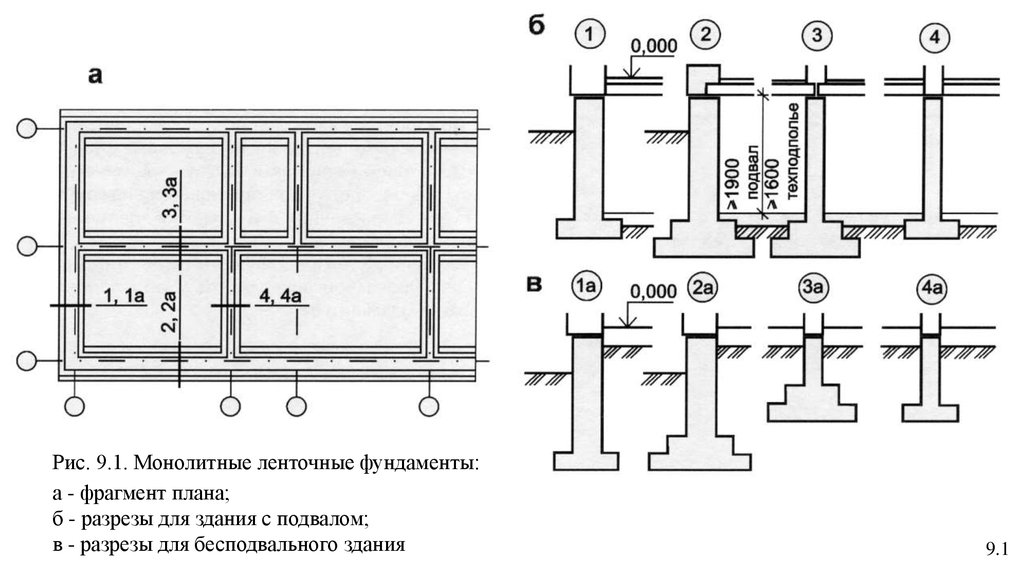

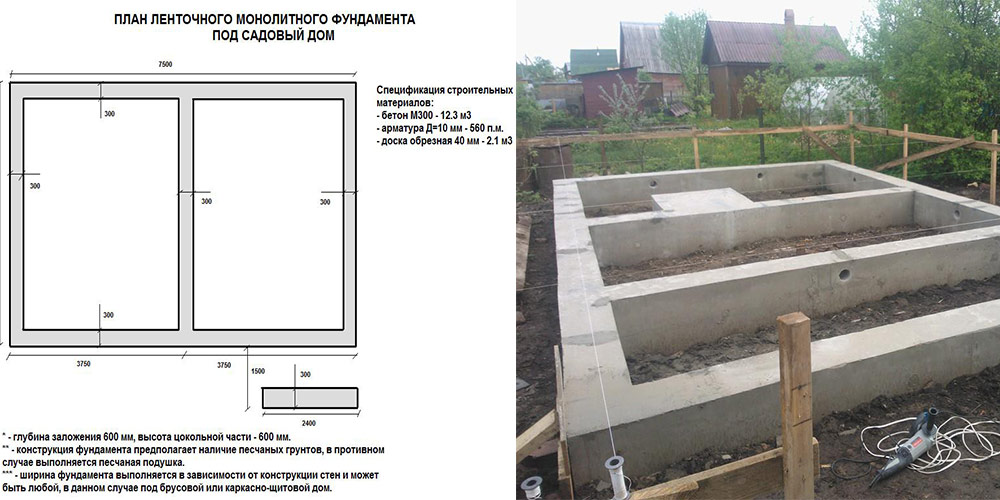

Монолитный ленточный фундамент

Монолитное или цельнолитое основание является самым простым видом фундамента. По сути это непрерывная лента из армированного пояса и бетона, который заливается в ранее приготовленную опалубку в месте возведения постройки.

Плюсы и минусы монолитного фундамента

Такой фундамент хорош тем, что для его возведения нет необходимости углубляться в почву. К тому же, учитывая цельную конструкцию, он отличается высокой надежностью и может устанавливаться на любой грунт, в том числе и нестабильный.

Но есть у этой строительной конструкции и ряд недостатков. Во-первых, проводить работы по возведению монолитного фундамента можно только в теплое время года. Во-вторых, на этот фундамент расходуется большое количество арматуры. В-третьих, конструкция получается массивной, что сказывается на итоговой стоимости изделия.

Еще одной особенностью цельнолитого фундамента является то, что заливать его нужно в один прием. А приготовить достаточное количество бетона самостоятельно довольно затруднительно. Как вариант можно воспользоваться услугами спецтехники, однако это увеличит стоимость изготовления.

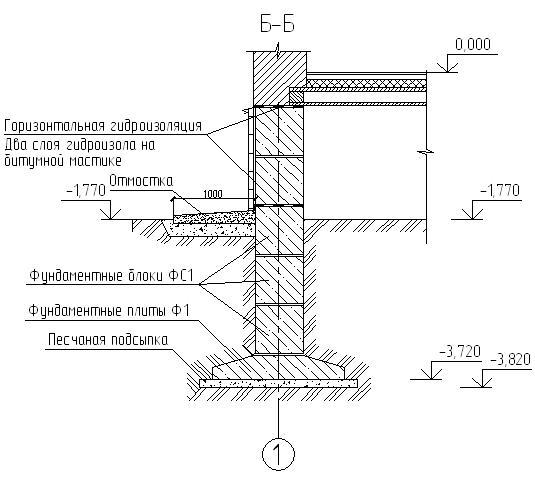

Сборный ленточный фундамент

Данный тип конструкции собирается из покупных железобетонных блоков, изготавливающихся на производстве. Такие блоки выкладывают лентой, и соединяются между собой цементным раствором. Практика показывает, что сборный контур идеально подходит для малоэтажных строений.

Железобетонные блоки бывают прямоугольными или трапецеидальными. Выкладываются они на предварительно утрамбованный песок и уложенные сверху бетонные блоки подушки.

Плюсы и минусы сборного фундамента

Несомненным плюсом данного фундамента является то, что готовые блоки можно приобрести в любом строительном магазине, даже с доставкой. Выложив из них ленточный фундамент, вы существенно сэкономите во времени и затратите гораздо меньше усилий. К тому же сборный фундамент можно выводить не только в теплый период, но и при низких температурах (в середине осени или ранней весной).

Обратите внимание! Очень часто к такому строительному основанию прибегают в случае, когда необходимо вывести подвал под домом.

Нельзя не сказать и о минусах данной конструкции. Железобетонные блоки для сборной конструкции имеют стандартные размеры, а значит, чтобы выстроить фундамент по индивидуальному проекту, придется подрезать и железобетонный блок, и блок подушку. Все это подразумевает наличие специальных инструментов и умение работать с ними. В противном случае не обойтись без помощи профессионалов. К тому же вес блоков не позволяет устанавливать их вручную, а значит, для монтажа потребуется нанимать спецтехнику.

Многие относят к минусам и стоимость самих блоков. Но подсчеты показывают, что стоимости возведения монолитного и сборного фундаментов примерно равны. Поэтому выбирая вариант основы под будущее строение, исходите из состояния грунта и размеров здания.

Комбинированный ленточный фундамент

Этот вид ленточного фундамента считается самым сложным в плане монтажа. К нему прибегают в случаях, когда ландшафт не позволяет вывести один лишь монолитный или сборный контур. В зависимости от условий в месте постройки фундамент может представлять комбинацию из цельнолитого контура, заливаемого на бетонную подушку, и устанавливаемых внутри столбов с укладкой на них монолитной плиты.

Плюсы и минусы комбинированного фундамента

Сразу скажем, что к возведению подобной основы прибегают лишь в тех случаях, когда невозможно установить монолитный фундамент из-за риска его разрушения.

Очевидно, что проект такого основания стоит дороже типовых проектов, что уж говорить о стоимости монтажных работ. Она может серьезно ударить по карману. Без бригады профессионалов в данном случае не обойтись, ведь помимо сложности самой комбинированной конструкции, рабочим придется трудиться в условиях сложного рельефа.

Главным плюсом комбинированного фундамента является получение надежного строительного основания именно в том месте, где вам необходимо.

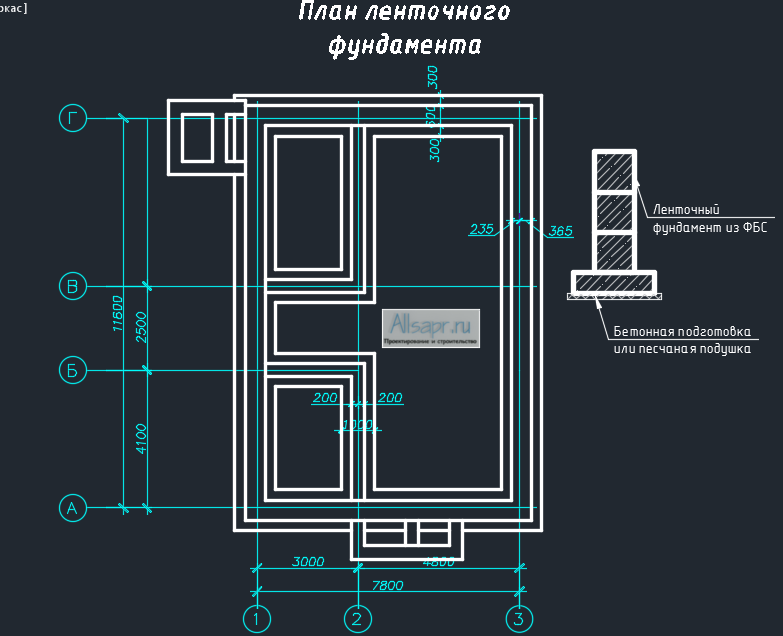

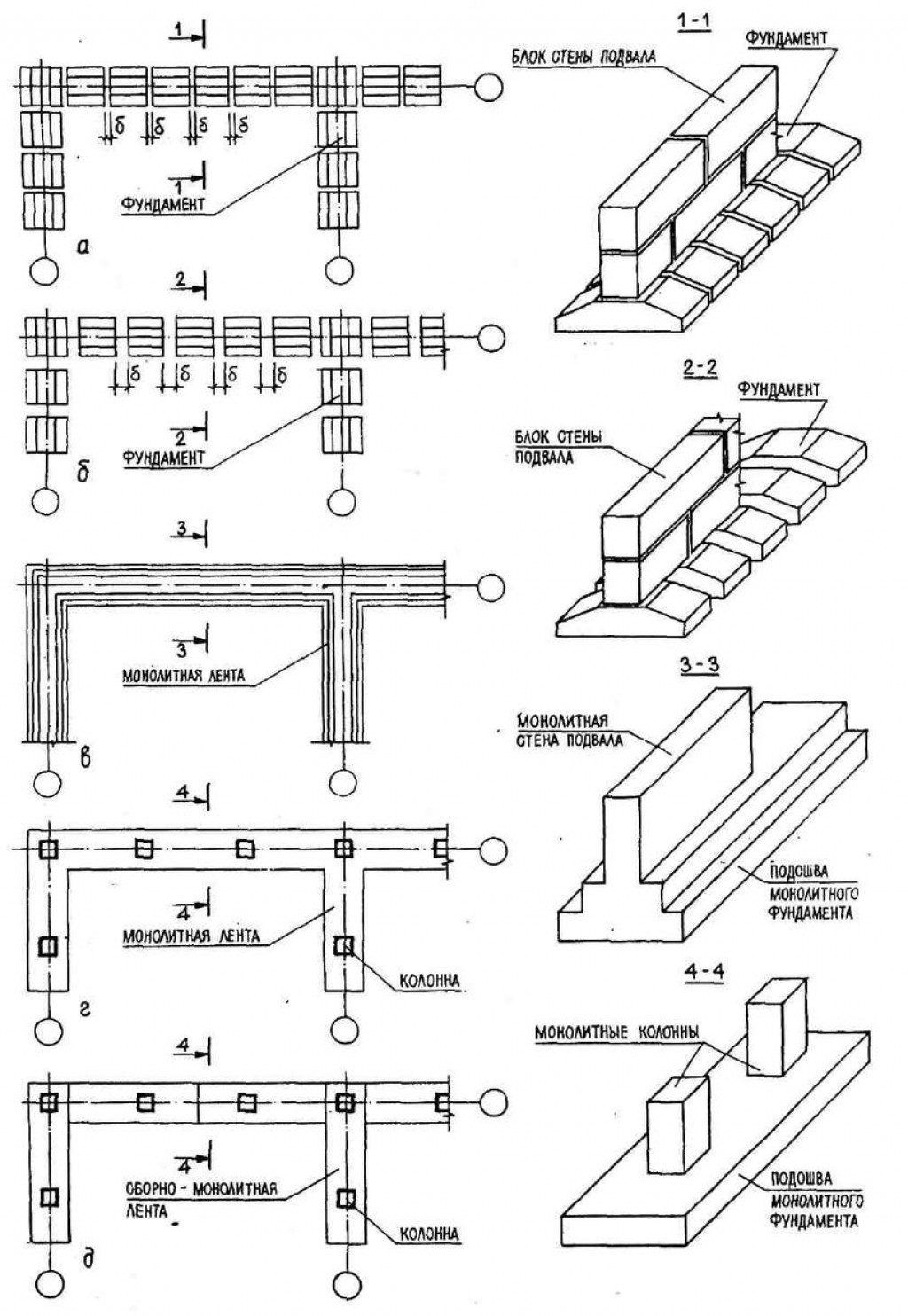

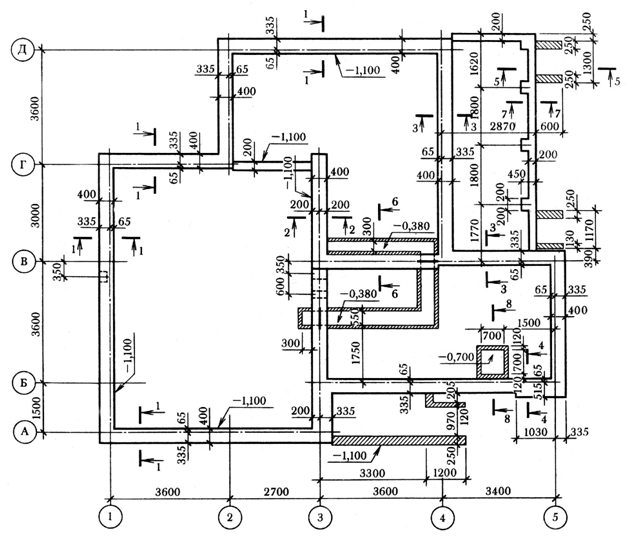

План из железобетонных блоков

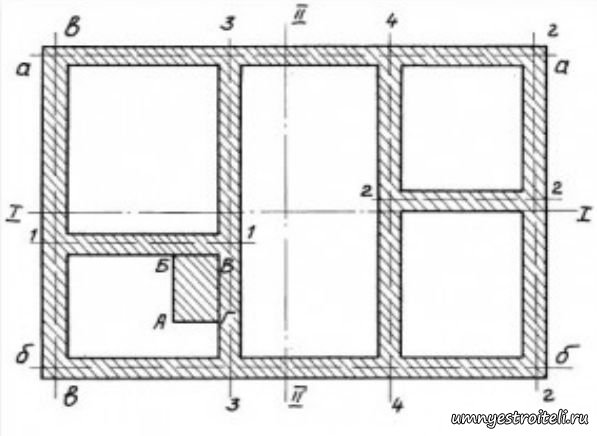

План фундамента представляет собой чертеж в виде разреза здания в горизонтальной плоскости на уровне верхней точки фундамента. Делается он обычно в масштабе 1:200 или 1:400.

На этом плане обозначается конфигурация фундамента под несущие стены, а в случае отдельно стоящих столбов или колонн, то и под них. Привязка расположения производится относительно осевых линий здания, которые должны быть на чертеже.

В плане фундамента обязательно должны быть:

• Ширина и конфигурация фундаментных подушек или монолитной железобетонной подушки.
• Глубина заложения всех конструктивных элементов фундамента относительно отметки 0,00, которой является уровень чистого пола первого этажа.
• На плане обязательно должны присутствовать поперечные сечения фундамента в разных местах, на которых наглядно видно конструкцию: глубину заложения, вид и толщину подсыпки, наличие и вид гидроизоляции, высоту фундамента, количество рядов блоков ФБС, отметки высот. Поперечные сечения выполняются в масштабе 1:50 или 1:25.
• В случае прохождения водопровода, канализации, электрических кабелей, газовых труб и других коммуникаций, на плане должно быть показано расположение всех отверстий, а в пояснительной записке указан способ организации этих технологических отверстий.

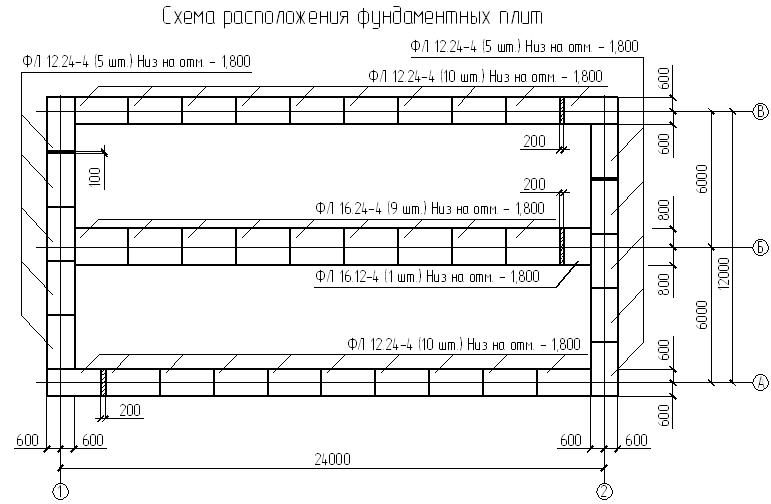

• В плане фундамента должна быть раскладка подушек ФЛ и блоков ФБС. В случае монолитных участков, должны быть указаны места их расположения и их конструкция.
• К плану должна быть приложена пояснительная записка, в которой подробно описана конструкция фундамента, особенности некоторых элементов, вся технологическая цепочка возведения этой конструкции.

Правильно выполненный план фундамента должен представлять для исполнителя работ готовый документ, благодаря которому можно сразу начинать расчет работ, закупку всех комплектующих, согласно спецификации.

Как правильно покрыть крышу рубероидом? Ответ на данный вопрос вы найдете здесь. А тут статья про укладку ондулина на крышу.

Схема устройства ленточного фундамента — особенности построения

Обычно для создания плана применяется масштабирование от 1 к 100 до 1 к 400. Сначала производится разметка по осям. Если в конструкции предусмотрены колонны, то по их контурам общие осевые направления должны отмечаться: их пересечение сохраняется. Очертания основания наносятся линиями от 0,5 до 0,8 см. Планировка ленточного фундамента должна включать подошву, подбетонок, места перехода по глубине различных участков фундамента (при неровной поверхности земли) и балки. Также на схеме должны быть отмечены отверстия под коммуникации, которые должны иметь привязку к осевой разметке и обозначенные нижние точки. Иногда на плане отмечаются только точки размещения таких отверстий, а их параметры (диаметр, нижняя точка) выносят в отдельную информацию или на экспликацию.

Кроме того, на схеме необходимо обозначать глубину залегания: ленточный фундамент, план которого не включает этой информации в виде отметок геодезиста, не считается готовым к заливанию, поскольку неправильный расчет глубины чреват дальнейшими разрушительными процессами, если она будет недостаточной, и лишними затратами, если она окажется слишком большой. Геодезические отметки ставятся на каждом уступе, и если по всему фундаменту глубина будет единой, то в экспликации указывается подошва фундамента, а на самой схеме нужно отметить только те части, которые имеют другую глубину.

Для обозначения отверстий под коммуникации или уступов используют прерывистую линию или затушевывание таких участков. Некоторые части плана можно изобразить с большим масштабированием на отдельном листе, если конструкция их представляет собой сложный вид планировки. Также на планы ленточных фундаментов наносят показатели по ширине обрезов и подошв с соотношением по осевым показателям. Сечения могут быть составлены в масштабах 1 к 20, 1 к 25 или 1 к 50, и в случае их небольшого размера можно расположить их на том же листе, что и основной план. При создании сечения показывают очертания фундамента, уровень полов, наличие подвальных помещений, уровень земли и наличие тепло- и гидроизоляции.

Важно! Если изображаются наружные стены, то в сечении также отображается отмостка. Также на нем следует показать параметры уступов, длину, ширину и толщину стен. Лучше всего, если здесь же будет указана осевая марка.

Как рассчитать железобетонную плиту самостоятельно?

Как рассчитать железобетонную плиту самостоятельно?

Для расчёта монолитной плиты фундамента надо знать:

• Уровень расположения грунтовых вод;
• Параметры грунта, на котором будет размещён фундамент;
• Величину промерзания грунта;
• Полный вес здания, он включает в себя вес коробки, кровли, установленной в нём мебели, бытовых приборов и жильцов;
• Размер снеговой и ветровой нагрузки;
• Вес самой плиты.

В результате подсчётов заданных параметров можно определить, какое давление будет оказывать вся конструкция на грунт. Затем необходимо обратиться к СНиП –83 и определить максимальное давление на грунт в месте строения. Рассмотрим пример:

• Вес здания составляет 19 тонн;
• Вес кровли 3 тонны;
• Вес фундаментной плиты составляет 20 тонн.

Возможная снеговая и ветровая нагрузка добавит сверху 7,5 тонны, итого суммарная нагрузка составляет 49,5 тонны.

При размере здания 6х6 метра, площадь поверхности фундамента составит 36 квадратных метров или 360 000 квадратных сантиметров. Нагрузка на грунт составит разность между весом конструкции и площадью фундамента в результате получаем 0,13 кг на кв. сантиметр. Такая нагрузка допустима для любого грунта.

При расчёте толщины монолита надо в обязательном порядке учесть следующие параметры:

• Расстояние между слоями арматурной сетки;
• Высота бетонного слоя на и под крайними слоями арматурной сетки;
• Размеры арматуры.

Практика показывает, что традиционная толщина плиты составляет 200–300 миллиметров. Если учесть, что под ним должна находиться уплотнённая песчаная подушка высотой до 300 мм суммарная то толщина состав 600 мм. Необходимо понимать, что этот параметр меняется в зависимости от типа грунта, веса здания.

Кроме, силового расчёта конструкции необходимо рассчитать количество расходного материала и арматуры.

Объём бетона равен произведению периметра фундамента на его высоту, точно так же считается и необходимый объём песка или щебня. На основании проведённых расчётов будет известно и необходимое количество гидроизоляции, арматуры и пр.

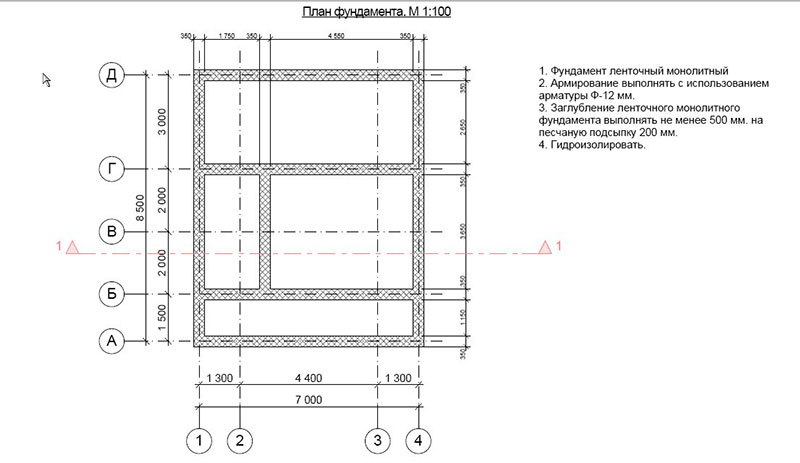

Особенности составления плана

При составлении плана любого сооружения применяется масштабирование – это уменьшение показателей на определенную цифру, которая бывает от 1 до 100, до 1 до 400.

В первую очередь проводят разметку по осям. Если в здании планируется соорудить колонны, необходимо отметить общие направление осей, поскольку сохраняется их пересечение. Очертание основания должно быть нанесено линиями от 5 до 8 мм.

В план устройства ленточного фундамента должны быть включены такие узлы как:

1. Подошва.
2. Места, где разные участки фундамента имеют разные показатели глубины, если предстоит строить ленточный фундамент на склоне.
3. Подбетонока – устройство и тип.
4. Конфигурация сечения.
5. Отверстия для коммуникаций (с привязкой к осям и обозначением нижних точек). Иногда информацию об обозначении параметров отверстий под коммуникации (нижнюю точку, диаметр) выносят отдельно, а на плане и отмечают точками.
6. Глубину залегания. Данная информация представляется отметкой геодезиста. Если ее не будет, план фундамента считается неготовым к исполнению, поскольку в дальнейшем это чревато различными проявлениями – лишними затратами или разрушительными процессами. Если глубина фундамента будет одинаковая, геодезические отметки должны быть поставлены на каждом уступе. На плане должны быть отмечены только те места, где глубина будет другой.

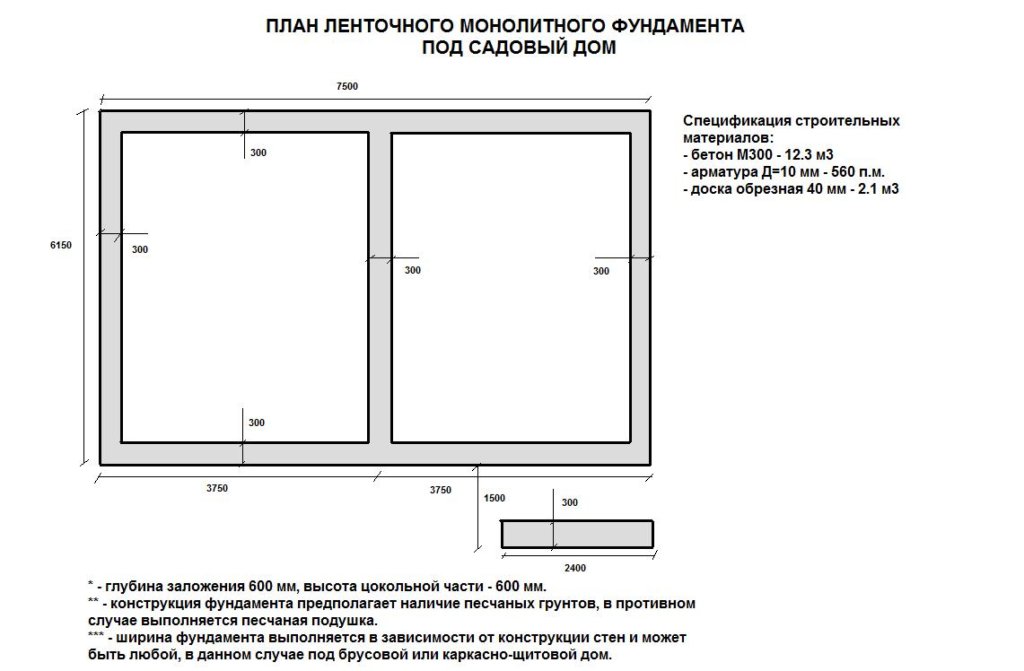

Важная деталь: если на плане ленточного монолитного фундамента изображены наружные стены, отмостка должна быть отображена и в разрезе. Кроме того, должны быть указаны ширина, длина и толщина стен, размеры уступов.

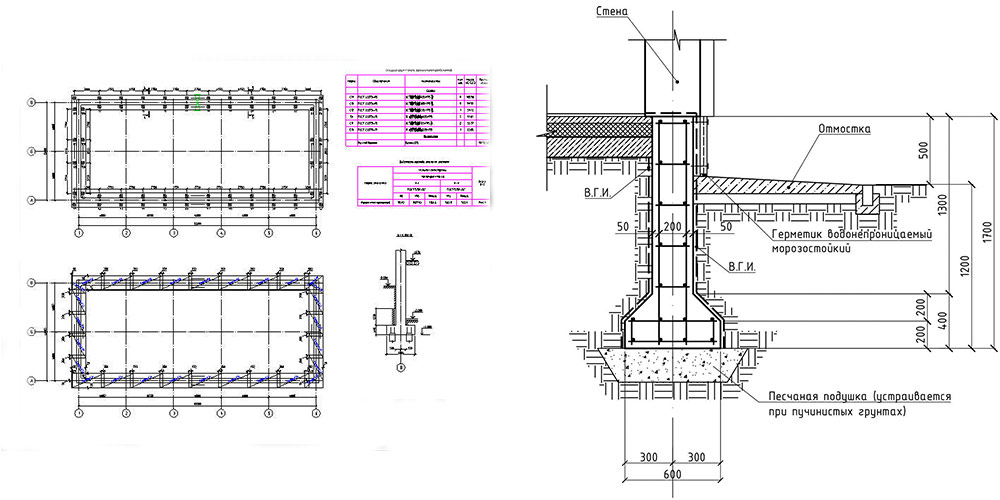

Схема

В СНиПе под номером 52 — 01 — 2003 четко оговаривается, как проводят укладку арматуры в ленточный фундамент, с каким шагом в поперечном и продольном направлении.

Вот несколько позиций из этого документа.

• Шаг укладки стержней зависит от диаметра арматуры для ленточного фундамента, размеров гранул щебня, способа укладки бетонного раствора и его уплотнения.
• Шаг рабочего армирования – это расстояние, равное двум высотам сечения армирующей ленты, но не более 400 мм.
• Поперечное армирование – это расстояние между прутками не более половины ширины сечения, но не более 300 мм.

Еще раз обратите внимание на фотографию. Размеры самой конструкции – это не размеры фундаментной ленты. Все дело в том, что каркас должен располагаться внутри тела фундамента, поэтому тем же СНиП четко оговорено, что расстояние от краев плоскостей фундаментной ленты до арматуры не должно быть меньше 5 см.

Именно этот размерный показатель берется за основу, когда рассчитываются размеры сечения каркасной системы. К примеру, если ширина фундамента равна 50 см, то длина поперечных элементов каркаса будет равна 40 см. Если глубина заложения равна 1 м, то вертикальные прутки подрезаются в длину по 90 см. Это максимальные показатели длин, они могут быть меньше.

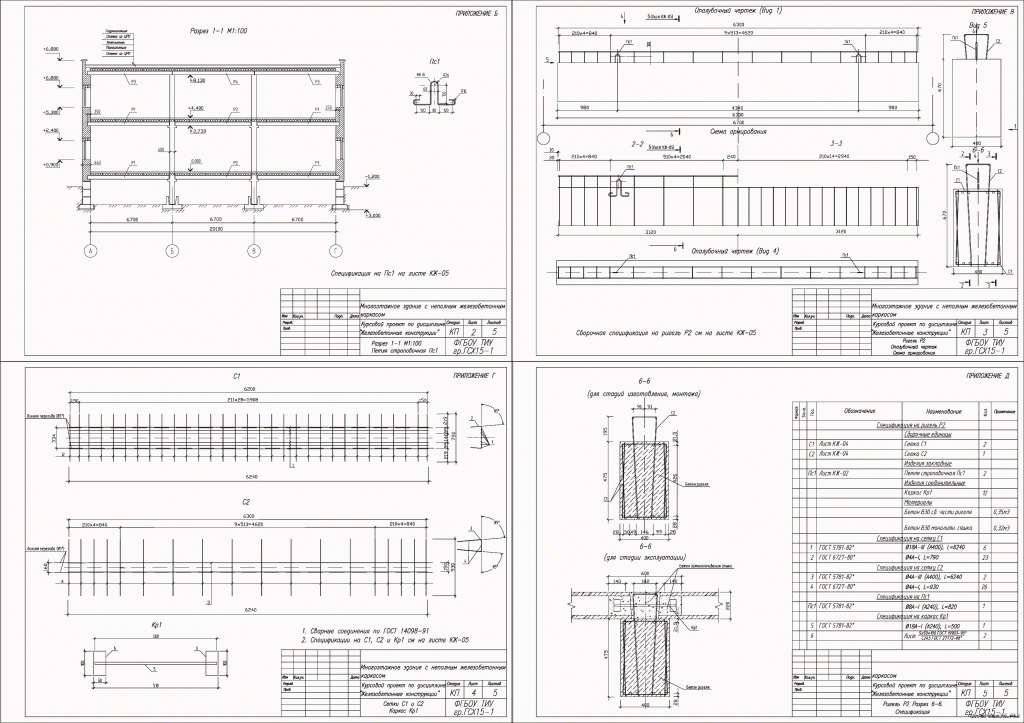

По чертежам армирования ленточного фундамента легко можно обозначить габаритные размеры конструкции. Но надо правильно расположить каркас внутри траншеи и опалубки. С боков будет видно, как располагать, на каком расстоянии от поверхностей опалубки. Сложнее с дном траншеи. Поэтому на дно устанавливаются подпорки высотою 5 — 10 см, на которые армокаркас и укладывается.

Армирование углов ленточного фундамента – это отдельная тема, ведь углы нагружаются больше всего. Поэтому здесь проводится усиление конструкции разными способами. К примеру, дополнительно укладываются в горизонтальной плоскости хомуты из арматуры, скрепляемые с каркасом проволокой.

Второй вариант – сделать выпуск стержней каждой конструкции, расположенной в отдельных смежных траншеях, и согнуть их под прямым углом, чтобы завести в соседние траншеи для скрепления с соседним арматурным каркасом. Есть и другие способы.

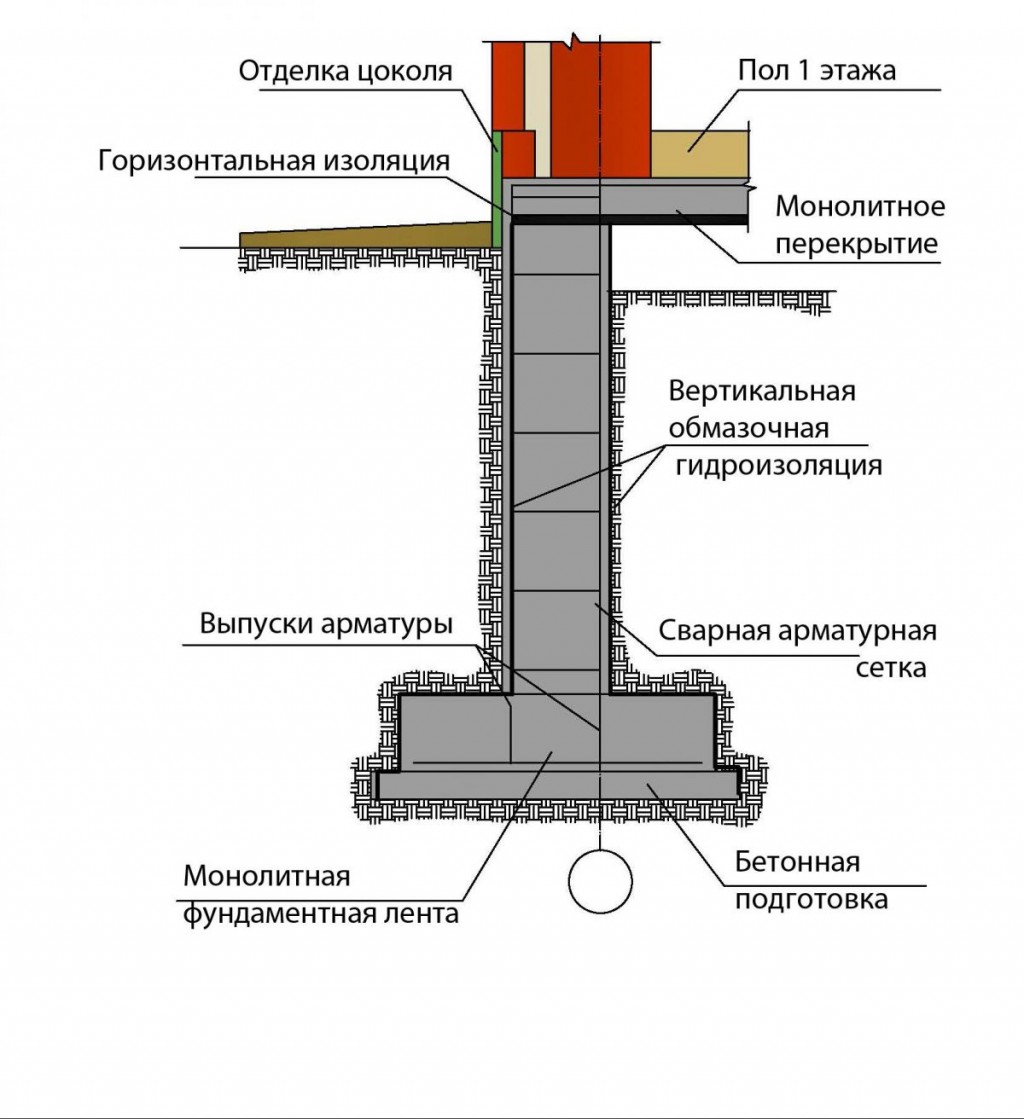

Особенности возведения ленточного фундамента с подошвой, основные этапы

Строительные компании приступают к работе после проведения геологических испытаний, определения уровня грунтовых вод, типа почвы. Имея на руках чертеж ленточного фундамента с размерами, рассчитывают, сколько потребуется бетона, песка, арматуры. Составляют план, в котором определяют виды работ, потребность в материалах, инструментах, количестве рабочих рук, спецтехники.

Разметка участка и рытье траншеи

Чтобы сделать разметку траншеи, берут колышки, бечевку, рулетку. Первый кол вбивают в вершину первого угла (90°). Продляют одну сторону, она должна идти параллельно красной линии участка. Второй кол вбивают на месте второго угла, между колышками натягивают шнур.

Действия повторяют, при точной разметке 2 и 4 шнуры идут перпендикулярно, а третий параллельно первой стороне. Прежде чем рыть траншею, измеряют диагонали. Допустимая погрешность – 2 см.

Монтаж опалубки

В вырытую траншею насыпают слоями песок и мелкий щебень, рекомендуемая толщина подушки 30-50 см. Каждые 15 см засыпки утрамбовывают вручную или вибротрамбовкой и проливают водой. Чем толще подушка, тем надежнее дом защищен от промерзания, деформаций из-за вспучивания грунта.

Следующий этап − устройство фундаментной опалубки. Перед установкой дно траншеи застилают рубероидом. Для сколачивания щитов используют разные материалы:

• доски (20-25 мм);
• листы ДСП;
• фанеру;
• листы из железа (несъемная опалубка) 0,5-2 мм.

Замечание! Высоту заливного, сборного, свайного ленточного фундамента рассчитывают от верха подошвы. Ширину траншеи умножают на 4.

Щиты прочно скрепляют между собой. Чтобы стенки не расперло бетоном, устанавливают распорки.

Создание и монтаж армирующего каркаса

Для армирования ленточного фундамента четырьмя или шестью стержнями требуется арматура разного диаметра:

• для продольной укладки − 12-18 мм;
• для поперечной и вертикальной обвязки – 6-10 мм.

Замечание! Согласно ГОСТ 14098-91 на продольных участках арматуру можно соединять сваркой.

Для повышения прочности, защиты от сколов поверхности монолитного фундамента вдоль стен ленты устанавливают армирующую сетку. Каркас из арматуры пистолетом, вручную скрепляют вязальной проволокой (0,6-1 мм), шаг армирования (поперечный) – 20-60 см.

Заливка ленты фундамента

Бетон рекомендуемой марки замешивают, заказывают готовый. Внутрь траншеи укладывают гидроизоляционный материал. Для экономии используют полиэтиленовую пленку. Она герметизирует щели, не дает раствору вытекать.

Залитую в опалубку бетонную смесь уплотняют ручным инструментом или аппаратно. Ее подают последовательно на каждый отрезок ленты. При вынужденных перерывах в работе фундамент накрывают пленкой, если он длился больше суток, заливку продолжают после полного затвердевания бетона.

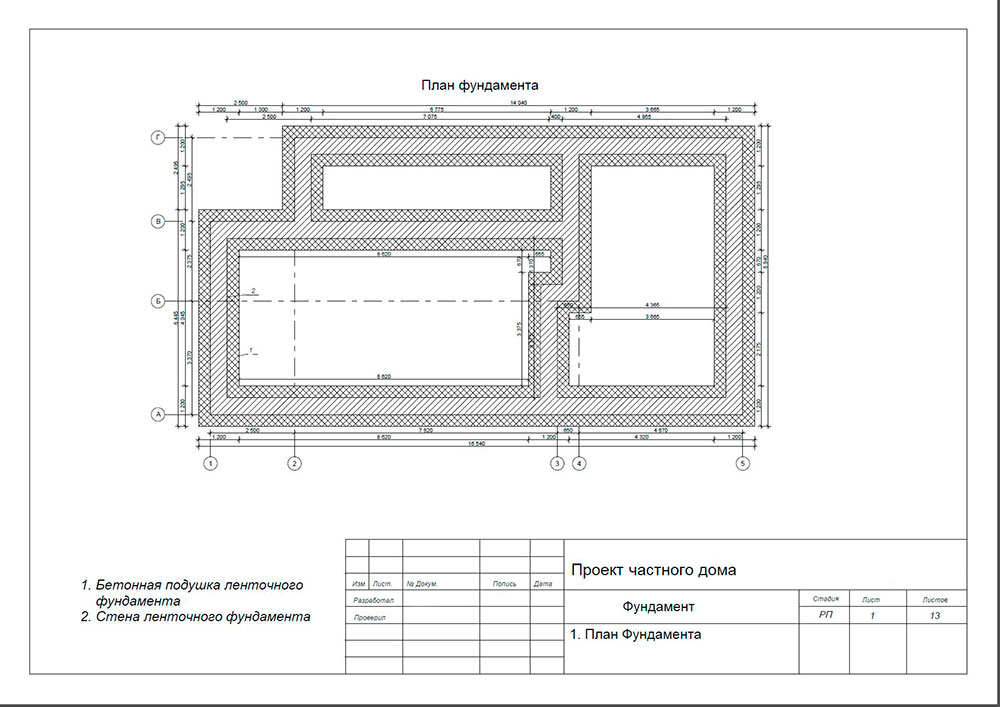

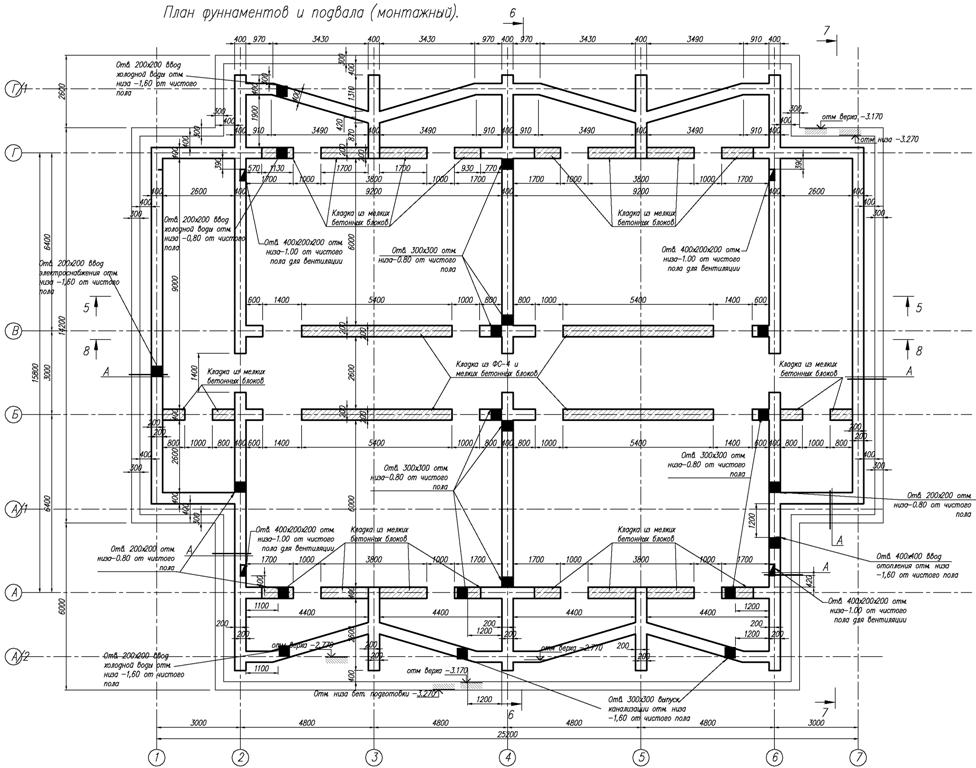

Как сделать план фундамента

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Условия точного переноса плана на местность

Чтобы чертеж было легко перенести на местность и выполнить разметку участка с достаточной точностью, необходимо выполнение определенных условий.

Точное соблюдение масштабирования для каждой части плана. При выполнении укрупненных выносных изображений, их масштаб указывается отдельно. Для общего масштабирования планов фундаментов используются соотношения 1:100, 1:200, 1:300, 1:400.

Значительно упростить перенос схемы на местность поможет осевая разметка. Разбивочные и крайние оси наносятся на общий план и отдельно для выносных видов, а также в местах установки отдельных элементов (колонн и пр.). В обязательном порядке между крайними осями (стен или опорных колонн) и разбивочными указывается расстояние.

Упрощает задачу переноса плана на местность и координатная сетка.

Основные параметры расчетов

Чертеж фундамента должен создаваться на основе расчетов, при выполнении которых принимаются во внимание:

• общий вес возводимого сооружения,
• степень увеличения нагрузки в процессе эксплуатации,
• тип грунта на участке (его плотность, обводненность и пр.).

На основании этих данных учитываются не только геометрические параметры опоры (заглубленность – для всех видов, форма сечения и ширина опоры дома ленточного типа, диаметр и толщина стенок свайных конструкций), но и материалы для изготовления (марка бетона и использование наполнителей, вид армирования, устройство гидроизоляции).

[warnig]Важно: Все расчеты для построения плана выполняются с обязательным запасом прочности.[/warnig]

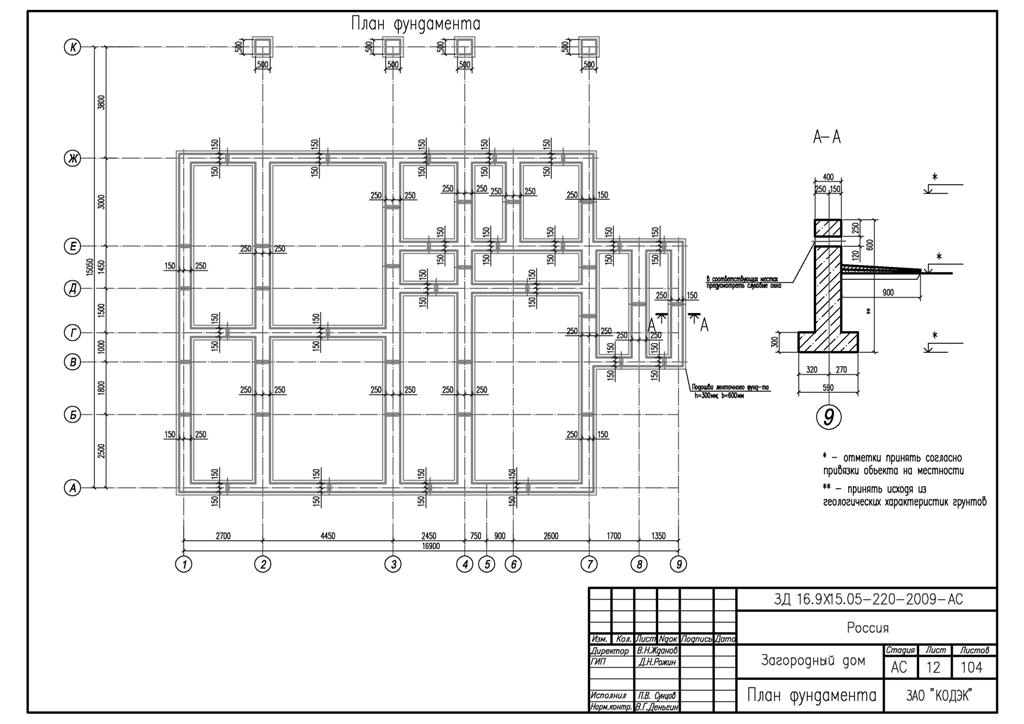

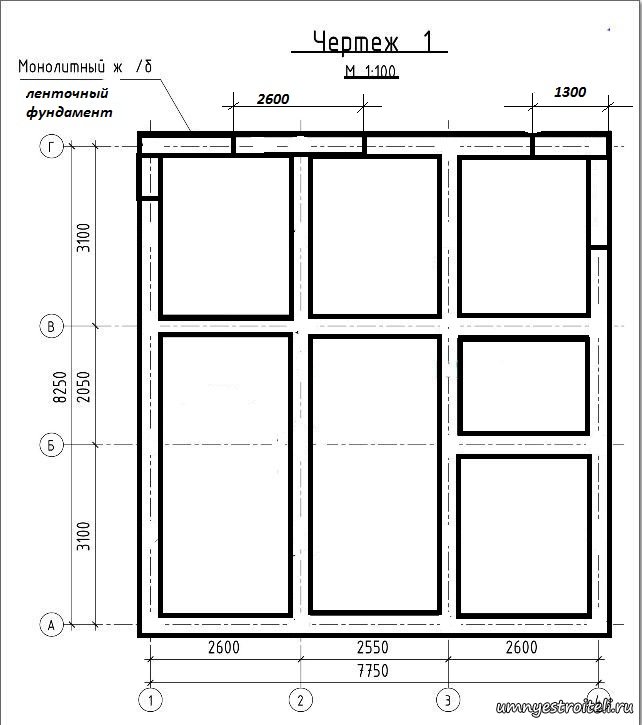

Особенности выполнения плана ленточного фундамента

План опоры дома ленточного типа должен показывать:

При выполнении чертежа сборного ленточного основания с максимальной точностью указываются координаты и параметры отсчетного блока. При монтаже его устанавливают первым, остальные монтируются привязкой к отсчетному блоку.

При изготовлении фундаментов с монолитными и сборными участками, их границы должны быть точно нанесены на план.

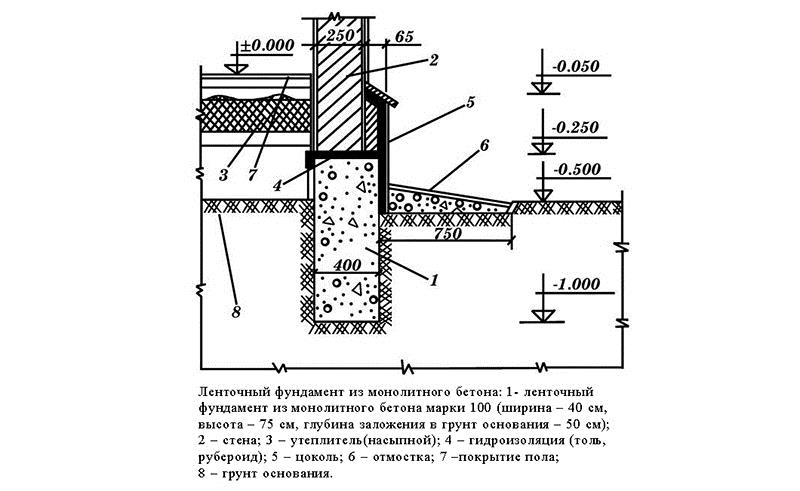

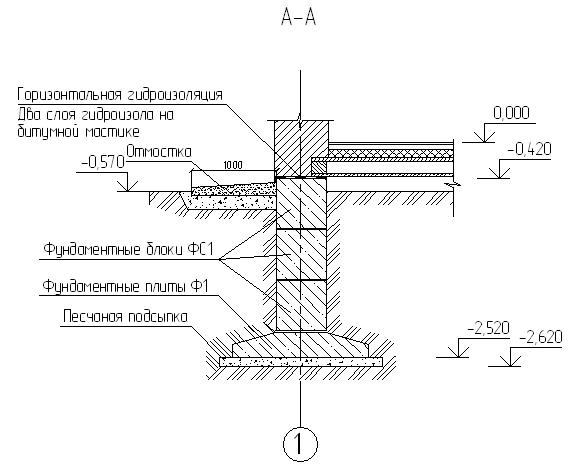

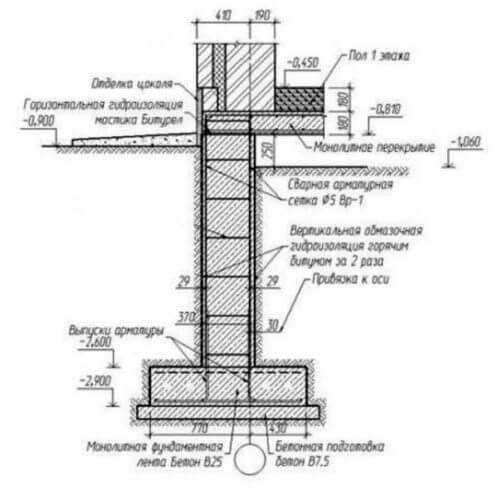

Сечения в плане фундамента

Сечения уточняют план ленточного или свайного фундамента. На них изображаются:

• геометрия (контуры опоры),
• гидроизоляция,
• отмостка (при изображении наружных стен),
• размеры уступов.

Для ленточного типа необходимо указание уровней (чтобы чертеж был более наглядным, отметки наносят на план на одном уровне с разворотом полочки в сторону от сечения). Нулевой отметкой считается уровень пола 1 этажа. Кроме нее указываются уровни:

• поверхности земли,
• подошвы фундамента,
• обреза.

Чтобы было легко установить место сечения ленточного типа опоры дома, на общем плане наносится след секущей плоскости – разомкнутые штрихи с указующими направление стрелками.

Общие правила выполнения сечений

• Сечения выполняют в масштабе 1:20, 1:25, 1:50.
• Изображения по сечениям могут располагаться на отдельных листах в качестве приложения к основной схеме или на общем листе (при небольших размерах).

Дополнительная документация

В качестве дополнительной уточняющей документации к общему плану основания дома прилагаются:

• сводная спецификация всех элементов, которые располагаются ниже нулевой отметки (готовые железобетонные и бетонные изделия, металлоконструкции и др.).
• таблица нагрузочных нормативов,
• развертка и монтажный план (для сборных опор),
• примечания и заметки относительно подготовительного этапа строительства, установки гидро- и теплоизоляции, конструктивных особенностях (на отдельных листах или на общем плане).

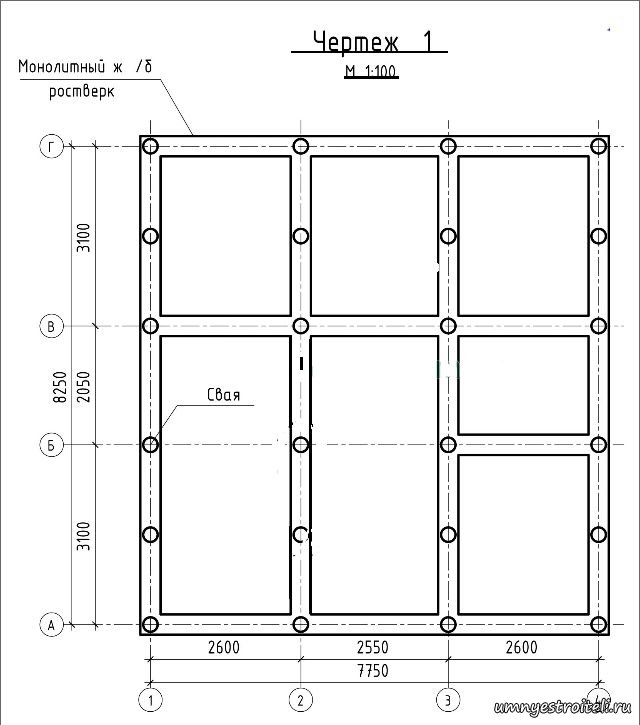

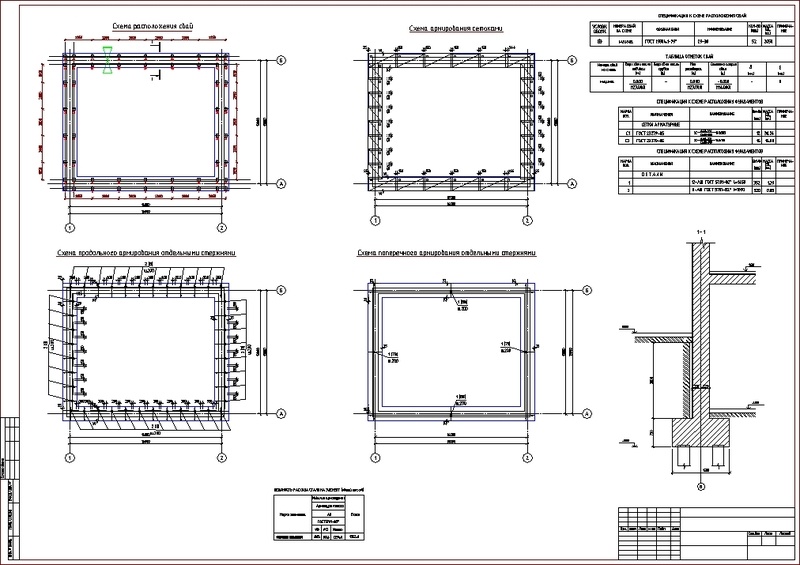

План свайного фундамента

Чертеж свайного фундамента представляет собой разметку свайного поля с привязкой к осям координат. На нем точно указывается положение каждой опоры с учетом основных правил создания фундаментов того типа:

• сваи обязательно должны размещаться под внешними стенами дома (по периметру здания),
• опоры необходимы под внутренними несущими стенами,
• расстояние между соседними опорами свайного основания в любом направлении не должно превышать установленной нормы (для жилого дома – 3 м).

Ростверковые фундаменты свайного типа сложнее в исполнении, но их конструкция способствует равномерному распределению веса сооружения на опору. При выборе этого варианта чертеж должен содержать схему монтажа ростверка свайного основания, спецификацию или пояснительные записки о материалах, необходимых для его изготовления.

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

• тепло- и гидроизоляция,
• схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

• для мелкозаглубленных опор возможна установка отдельных армирующих элементов,
• для повышения прочности рекомендуется их связка в единую конструкцию,
• для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,
• сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.

Подготовка участка к разметке

Чтобы перенести чертеж свайного основания на местность не требуется выполнения каких-либо подготовительных работ. Разметка выполняется при помощи металлической арматуры.

В остальных случаях (для ленточного и плитного типа) для точности разметки необходимо очистить территорию будущего дома от крупного мусора, кустов и пр., а при неровном рельефе – выровнять участок.

Плюсы

Среди плюсов, которые имеет такая конструкция, можно отметить следующие:

• легкость возведения. Технология позволяет сделать все этапы самому;
• надежность и длительный эксплуатационный период. В среднем срок эксплуатации может доходить до 1 века;
• можно не делать дополнительно пол для первого этажа, а использовать плиту в качестве черновой;
• конструкция прекрасно справляется с наземными и грунтовыми водами;
• есть возможность обустроить цокольный этаж;
• можно возводить даже на подвижном грунте, где другие фундаменты нельзя укладывать или проблематично.

Изготовление раствора и заливка

Схема укладки ленточного фундамента.

• Раствор бетона м300 (вода, цемент, песок, гравий);
• бетономешалка;
• вода;
• пленка полиэтиленовая.

Для заливки монолитного ленточного фундамента обычно заказываются автомиксеры, чтобы уложиться в максимально сжатые сроки. В идеале сроки должны быть ограничены одним световым днем, хотя добиться подобной производительности очень непросто. Для этого потребуются не только автомиксеры, но и шланги для подачи раствора прямо к месту.

Но это удовольствие дорогое, к тому же нет гарантии, что поставщик предоставит именно м300, а не м250, поэтому большинство мастеров в частном строительстве отдают предпочтение замешиванию на месте. На практике уходит гораздо больше времени, но при работе бригады в 8 человек (2 бетономешалки) разница становится призрачной.

Идет много споров на тему, какой цемент выбрать для получения бетона м300, т.к. из м400 его сделать проще, а м500 получается экономичнее на 20%. В итоге остановимся на м500, а расчеты будут проводиться по объему в соотношении к 10 л сухого цемента.

Вода – основной разбавочный материал, которого потребуется 6 л. Используется только питьевая вода без примесей, чтобы это не отразилось на качестве бетона, а если примесей много, то раствор получится и вовсе хрупким.

Песок – мелкий сухой заполнитель. Чем крупнее его гранулы, тем больше происходит экономия основного материала (цемента), но при этом экономия редко доходит до 10%. В данном случае потребуется 25 л. Используется исключительно в мытом виде.

Гравий (щебень) – его количество в данном случае 12 л. Частицы гравия никогда не превышают размер 7 см, но и не бывают меньше 0,5. Именно он позволяет значительно сэкономить при заливке, т.к. если делать без него (получится уже раствор цемента), то цена вырастает сразу на 30-35%. Применяют только мытый.

Так, из 10 л цемента можно получить 53 л качественного раствора м300. Иногда мастера в целях экономии увеличивают количество крупного и мелкого заполнителя, но это делает итоговую конструкцию монолитного ленточного фундамента гораздо слабее из-за уровня хрупкости.

Заливается раствор в траншею слоями по 15-20 см. После заливки каждого слоя его нужно перепахать, чтобы выпустить скопившийся воздух. Такое действие существенно повлияет на качество жб ленточного фундамента.

После того как весь бетон залит до краев, работа все равно не считается завершенной. Весь монолитный ленточный фундамент, возведенный в течение первых 12-14 дней, поливается водой. Причина для этого простая – при затвердевании бетон с большой скоростью впитывает влагу, из-за чего осушается неравномерно, и могут появиться микротрещины.

Но только при малейшем намеке на осадки раствор закрывается полиэтиленовой пленкой, т.к. уже на данном этапе дождь может начать размывать жб монолит. Время полного затвердевания ленточного монолита – 28 дней.

Правила расчета и проектирования

До составления проекта и определения вида фундамента следует ознакомиться со строительной документацией. В ней описаны правила для расчета и содержатся таблицы с необходимыми коэффициентами.

Основные документы:

1. ГОСТ 25100-82 «Классификация грунтов».
2. ГОСТ 27751-88 «Наружность строительных конструкций и оснований».
3. СП «Строительная климатология».

План расчетов для строительства:

• произвести необходимый расчет общего веса конструкции (включая крышу, перекрытия и бытовые установки);
• на вес дома указывают материалы, используемые при постройке.

Для определения нагрузки на основание следует суммировать показатели такие как:

• нагрузка снега;
• полезная нагрузка;
• нагрузка, которую создают элементы конструкции.

Для определения нагрузки снега необходимо использовать следующую формулу: Снеговая нагрузка=S крыши Х массу снежного покрова Х на коэффициент составляющий угол наклона крыши.

Далее необходимо рассчитать допустимую нагрузку. К ней относят:

• проживающих в здании людей;
• бытовые приборы;
• мебель;
• печи.

Формула подсчета = S конструкции +180 м2.

На заметку!Для вычисления параметров необходимо использовать математический и метод маркетинговых расчетов на рынках строительных материалов.

Математический метод состоит из:

1. Определить длину, ширину и высоту элементов.
2. Умножить полученные данные на данные об объеме.
3. Узнать удельный вес строительных материалов.
4. Узнать массу каждого элемента постройки по формуле: Масса 1 части постройки = V части х удельный вес изготовленных материалов.
5. Узнать массу под фундамент. Для этого следует сложить результаты всех частей конструкции.

Беседка из дерева своими руками: пошаговое описание, чертежи, фотоДеревянная беседка — это сооружение для дачи, в котором можно приятно проводить время на природе. Кроме того, она…

Маркетинговый расчет ведут с помощью данных Интернета, СМИ. Удельный все необходимо суммировать. В основном такие данные имеют конструкторы предприятий. Зная точные параметры можно вычислить показатели ленточного фундамента. Необходимо проводить экспертизу почвы перед проектировкой.

Составление плана

Проектирование массивного жилого здания лучше доверить специализированной компании, сделать чертеж опоры для облегченной постройки можно самостоятельно. Первоначально определяют габариты сооружения и получают оси наружных стен. Далее план дополняют осями внутренних перегородок. Несущая способность ленточного фундамента определяется с учетом следующих факторов:

• Масса внешних и внутренних стен (вычисляется по таблицам с учетом вида используемого материала).
• Вес перекрытий и облицовочных материалов.
• Тяжесть кровли и снеговые нагрузки, соответствующие данной климатической зоне.
• Характеристики грунта.

Суммирование нагрузок позволит определить искомую величину ленточного фундамента. Для вычислений может пригодиться формула:

Затем на плане вдоль осей вырисовываются две черты (по внутренней и наружной части периметра). По этим линиям проводится монтаж щитов опалубки. Устройство МЗЛФ зависит от УГВ, глубина варьируется в пределах 30-70 см. Залегание заглубленного ленточного фундамента по технологии составляет 20-30 см ниже черты промерзания. При расчетах для чертежа руководствуются СП

План устройства ленточного фундамента должен содержать информацию не только о стенах, но и дополнительных элементах постройки:

• наличие внутренней лестницы;
• устройство крыльца;
• печь или камин, которые нуждаются в обособленном фундаменте.

Технология оформления ленточного фундамента предполагает проведение армирования. Поэтому в плане отражается схема расположения верхнего и нижнего арматурного каркаса. Этот чертеж облегчит расчет потребности в материалах.

Определение степени заглубления

Как уже было сказано, глубина траншеи для создания ленточного типа основания рассчитывается в зависимости от сферы применения опор. Сегодня пользуются популярностью 2 основных типа конструкций – глубоко- и мелкозаглубленные. После того, как вы определитесь, какому из вариантов стоит отдать предпочтение, должно быть сделано соответствующее обозначение на плане.

• Первый вид основания отличается усиленным армированием и является отличным выбором для больших сооружений, проект которых подразумевает создание подвальных помещений, мансарды или же тяжелых перегородок. Считается, что наиболее оптимальным показателем степени заглубления траншеи для ленты является показатель, который на 20-25 метров превышает уровень глубины промерзания грунта конкретного региона.
• На чертежах непременно содержится информация о том, насколько глубоко будет заглублена лента. Важно помнить, что количество расходных материалов для формирования заглубленных опор на порядок больше.

Дополнительный чертеж (сложное армирование)

Сечения в плане фундамента

Сечения уточняют план ленточного или свайного фундамента. На них изображаются:

• геометрия (контуры опоры),
• гидроизоляция,
• отмостка (при изображении наружных стен),
• размеры уступов.

Сечение ленточного фундамента с гидроизоляцией и отмосткой.

Для ленточного типа необходимо указание уровней (чтобы чертеж был более наглядным, отметки наносят на план на одном уровне с разворотом полочки в сторону от сечения). Нулевой отметкой считается уровень пола 1 этажа. Кроме нее указываются уровни:

• поверхности земли,
• подошвы фундамента,
• обреза.

Чтобы было легко установить место сечения ленточного типа опоры дома, на общем плане наносится след секущей плоскости – разомкнутые штрихи с указующими направление стрелками.

Общие правила выполнения сечений

• Сечения выполняют в масштабе 1:20, 1:25, 1:50.
• Изображения по сечениям могут располагаться на отдельных листах в качестве приложения к основной схеме или на общем листе (при небольших размерах).

Чертеж плитного фундамента

Важнейшими элементами чертежа плитного фундамента являются:

• тепло- и гидроизоляция,
• схема армирования.

Выбор схемы армирования выбирается с учетом конструкции опоры:

• для мелкозаглубленных опор возможна установка отдельных армирующих элементов,
• для повышения прочности рекомендуется их связка в единую конструкцию,
• для монолитных опор глубиной более 1 м рекомендуют выполнять армирование нижней и верхних зон,
• сборные фундаменты армируются в стыках между элементами в вертикальном или вертикальном и горизонтальном направлении.

Рис. 8. План плитного фундамента с выносным сечением.

План плитного фундамента с выносным сечением.

При выборе комбинированного типа опоры (сочетание крупногабаритных бетонных блоков с заливными участками или кирпичной кладкой) сектора, отличающиеся от общей структуры, отмечаются на схеме.

Чертеж плитной опоры обязательно должен содержать разметку (указание нижней точки, осевого центра и диаметра) отверстий для подвода инженерных коммуникаций.

Схема армирования для плана плитного фундамента.
