Заливка фундамента: как рассчитать объём бетона в кубах + калькулятор

Расчет фундамента

Уважаемые посетители сайта naveka. org! Ориентировочные цены на типовые проекты фундаментов Вы можете найти на странице Стоимость фундамента. Для Вашего удобства мы разработали калькулятор фундамента онлайн, который позволит Вам произвести расчет монолитной плиты и узнать стоимость работ, количество материалов, которое понадобится для строительства фундамента по Вашему проекту, а так же цену на прочие расходы.

Обращаем Ваше внимание, что указанная калькуляция не является публичной офертой. Детальный расчет монолитной плиты сможет произвести для Вас только наш прораб после выезда на участок застройки.

Для чего вообще нужно армирование плитного фундамента?

Фундамент дома должен выдерживать разные типы нагрузок: на сжатие и на растяжение. О первом типе нагрузки мы поговорим в статье о заливке фундамента бетоном. А вот выдержит плита нагрузку на изгибы и растяжения или нет, зависит от того, насколько грамотно произведён этап армирования.

Фундаментная плита без арматуры возможна, но всё-таки такой вариант конструкции не для тяжелого капитального жилого здания. Если строить какую-то хозяйственную постройку, на непучинистых грунтах можно подумать о том, чтобы сэкономить на арматуре. Но для строительства жилого дома – это, конечно, несерьезно. Как уже писалось выше, фундамент может не выдержать нагрузку на растяжение и изгибы.

Для наглядности, приведу пример, у вас залита монолитная плита фундамента под дом. Когда вы поставите стены и крышу, то давление на плиту будет оказано в большей степени на контур фундамента именно под стенами, а не по всей площади. Таким образом, стены будут стремиться как бы отломить бетон, особенно если будет некачественно выполнена подготовка основания, подушка под фундамент. А если еще взять во внимание силу воздействия морозного пучения, тогда давление на плиту усилится. Стены будут продавливать фундамент вниз, а пучинистый грунт будет давить в слабые ненагруженные места. Что в следствии может привести к надлому фундамента. Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования.

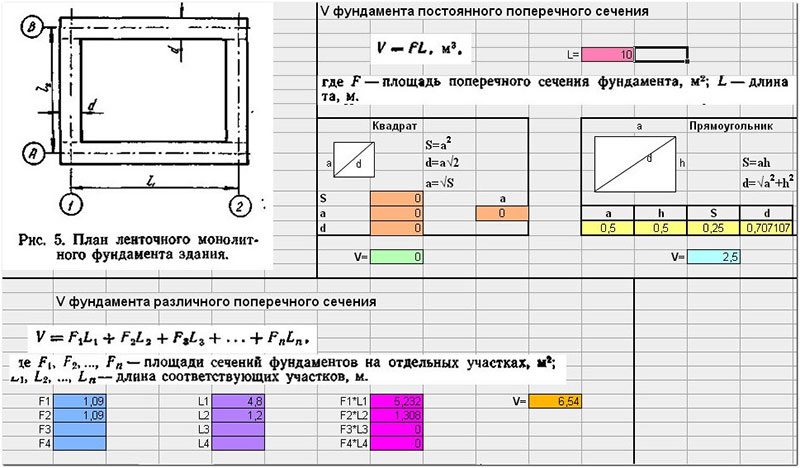

Формулы и принципы расчёта

Перед тем как найти объем бетона для строительства здания с нулевой отметки, следует обозначить, что фундаменты сооружаются трёх типов конфигураций: ленточные, в форме плиты и свайные. Принцип расчёта заключается в использовании формул геометрии: искомый объём можно высчитать, отнимая из общего массива проёмы, отверстия, закладные детали. Арматура в монолите не учитывается, если каркас наполняет конструкцию не больше, чем на 1,5%, а в жилищном строительстве таких превышений нет. Формулы, как посчитать количество бетона при закладке основания под возводимое сооружение:

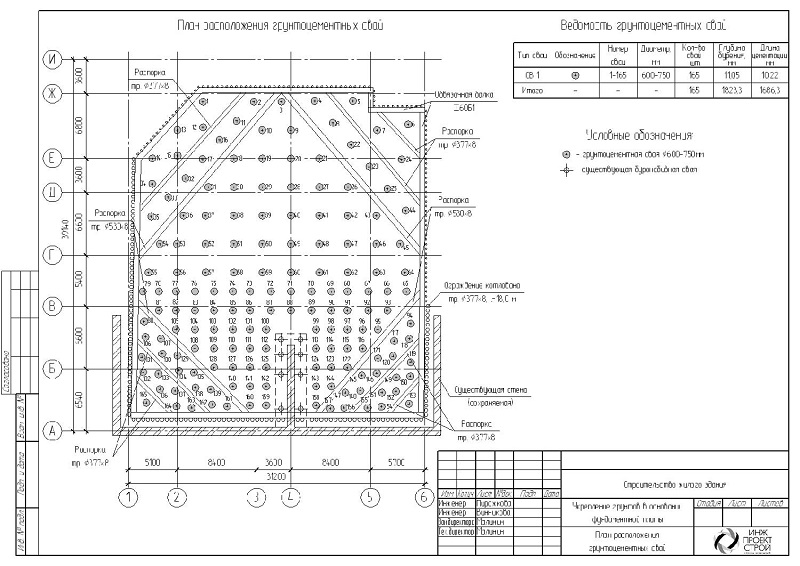

1. Фундаменты свайные представляют собой трубы круглого или квадратного сечения — их заглубляют в грунт, а потом заливают. Площадь поперечника, соответственно, определяется из выражения: S = 3,14 * R 2, или S = А * В, где R — радиус, А и В — линейные размеры сечения сваи. Объём определяется по формуле: V = Н * S * n. Здесь Н — высота каждого элемента, n — количество опорных столбов.

   С помощью специальной таблицы можно определить необходимое количество кубов цемента для заливки фундамента

2. Ленточный фундамент часто применяют в дачном строительстве при возведении бань, гаражей и домов, чему способствует простота конструкции. Перед тем как рассчитать объём бетона, определяют ширину, высоту и длину контура монолитной полосы. Формула для расчёта простая: V = L * S, где L — протяжённость фундаментной ленты, S — площадь её сечения.
3. Основание в форме плиты применяют на сложных грунтах и усиливают прутьями арматуры. Одновременно поверхность фундамента является полом для возводимого строения. Определяют потребность бетонной смеси на заливку по формуле: V = t * S. Здесь t означает толщину плиты, а S — произведение размеров основания в плане.

При отклонении типовых форм от стандарта возникает необходимость произвести вычисления дополнительных объёмов, формулы применяют те же, а полученные значения суммируют. Окончательный результат увеличивают на коэффициенты, учитывающие технологию производства работ, свойства бетонной смеси давать усадку при высыхании. Потери, связанные с доставкой автомиксерами и опалубкой, принимают в размере 1,5%, а на испарение воды устанавливают поправку 1,015-1,02.

Выгоды фундаментной плиты

Технология строительства фундаментной плиты проще, чем ленточной конструкции

При возведении малоэтажных построек плитный вариант имеет преимущества перед ленточными и свайными конструкциями. При реализации работ придется потратиться на бетон и армирование, однако можно сэкономить на ряде других статей расходов. Например, поскольку плитная поверхность служит черновым полом нижнего этажа, не возникает необходимости в монтаже перекрытия. На подготовку щитков для опалубки здесь уходит значительно меньше досок, чем при обустройстве ленточного фундамента.

Такой фундамент хорошо подходит для обустройства водяного теплого пола – в этом случае систему прокладывают внутри плиты (вместо подготовки для нее специальной стяжки).

Из технических агрегатов для монтажных работ потребуется автобетономешалка. Тратиться на экскаваторы и грузоподъемные машины при строительстве не придется.

На какую глубину закладывать фундамент?

Важнейший этап проектирования любого базиса – это глубина заложения. Данную величину находят, проведя комплексный анализ ряда факторов – типа почвы в районе строительства, нагрузки, которую будет оказывать дом, а также типа фундамента.

Плитные фундаменты нельзя заглублять в плодородные слои почв. Котлован полностью очищается от чернозема.

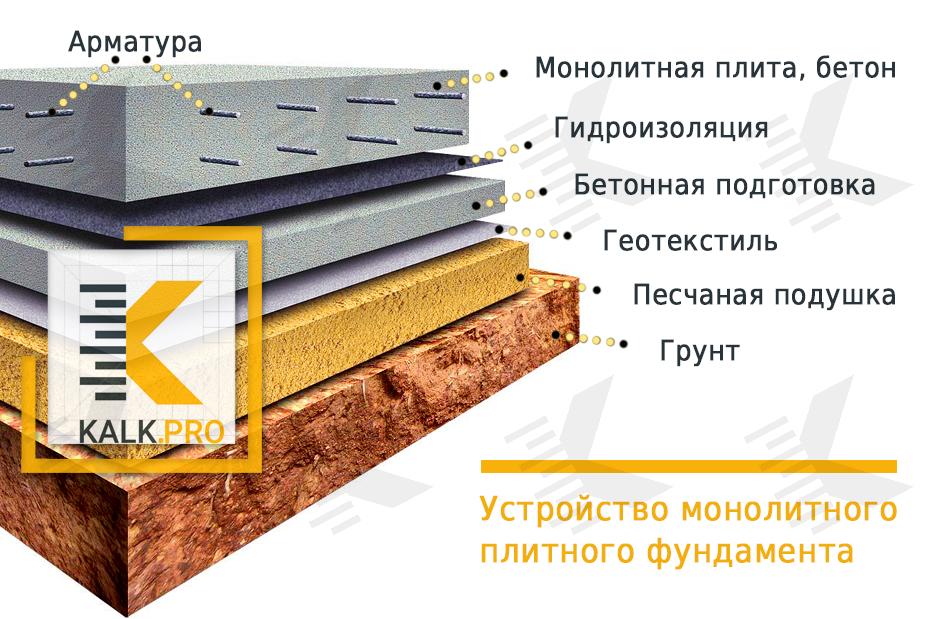

Подготовка грунта под плиту обычно включает в себя 40см-й слой чистого песка без посторонних включений (особенно глинистых).

Чтобы избежать негативных последствий морозного пучения, плиту утепляют. Обычно для этих целей используют пенополистирол. Плитный фундамент закладывается над отметкой промерзания почвы и не боится грунтовых вод.

Расчет деревянной опалубки для ленточного фундамента

Чтобы сделать расчет опалубки, узнаем геометрические параметры монолитной ленты:

1. Длину фундаментной подошвы – измеряем периметр и приплюсовываем к нему длину всех несущих стен, если они будут предусмотрены.
2. Толщину ленточного основания.
3. Высоту. В этой части подсчета может возникнуть трудность, так как часто опалубку возводят только на поверхности почвы, а заглубленная часть заливается прямо в траншею. Но при этом стоит учесть, что подобное возведение оснований применимо только для малозаглубленных конструкций. Если фундамент будет заглубленным, то опалубку к нему делают на всю высоту ленты, так как такое сооружение требует особого подхода – хорошего утепления и качественной гидроизоляции.
4. Сечения доски. Она бывает в трех значениях – 100, 125, 150 мм. От выбора толщины пиломатериала, зависят затраты на материал.

Важно! Учитывать и соблюдать нормы возведения опалубки. Если ширина основания большой толщины, то щиты из 100 мм доски, будет недостаточно при заливке бетона. Под весом фундамента доску малого сечения поведет.

Подходить к выбору материала, нужно рационально. Перед заливкой бетона, производим изоляция. Это поможет оставить доску пригодной к дальнейшему применению.

Выбор арматурных стержней

Для изготовления арматурного каркаса в конструкции монолитного фундамента используется лишь арматура с маркировкой класса А400, устаревший вариант маркировки такой арматуры AIII, причём использовать прутья, относящиеся к классу ниже указанного, категорически запрещено.

Во время выбора арматуры не лишним будет ориентироваться в такой маркировке и знать визуальные отличия арматурных прутьев друг от друга в зависимости от классов:

• для класса А240 или AI характерна гладкая поверхность;

  Арматура А240.

• для А300 или AII характерен периодический профиль, который имеет кольцевой узор;

  Арматура А300.

• класс А400 или AIII – это разновидность, которая подходит для проведения армирования бетонной конструкции монолитного фундамента. Она имеет профиль серповидного типа, иными словами называемый «елочкой».

Как рассчитать толщину плиты

От каких факторов зависит

В первую очередь толщина фундамента зависит от нагрузки на него – т. е. от тяжести здания. Так, для небольших сооружений вроде гаражей хватит 10-сантиметровой плиты, для загородного дома – 20-25. Увеличивать толщину более чем до полуметра нецелесообразно, т. к. тогда она будет значительно менее подвижной, а значит, потеряется основное преимущество этого типа фундамента.

Помимо вертикальной нагрузки, здание вызывает в плите ещё и изгибающую нагрузку, максимальную посередине. Слишком длинный дом с малым числом несущих стен внутри будет сильно изгибать фундамент, поэтому, чтобы тот не треснул, потребуется увеличить толщину плиты.

Основные этапы расчета монолитной плиты

Как и любой строительный процесс, расчет фундамента обуславливается правилами проектирования и соответствующими статьями СНиПов. Процесс расчета разделяется на 3 основных этапа:

1. Проведение замеров и изучение грунта на месте строительства,
2. Расчет толщины монолитной плиты,
3. Расчет количества арматуры, необходимой для создания прочного основания.

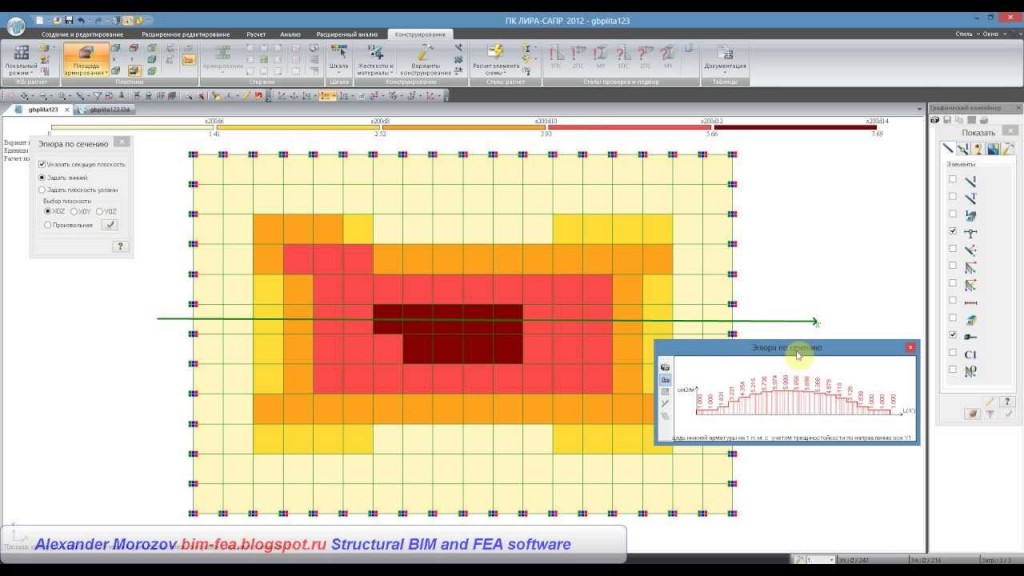

Есть специальные программы (Мономах, Лира), которые автоматизируют процесс расчета. В тоже время посчитать будущий фундамент можно и вручную.

Основные методы как рассчитать нагрузку на фундамент

Работы начинаются со сбора данных, предварительного выбора типа фундамента и глубины его заложения. Последняя характеристика подбирается исходя из уровня промерзания грунта, типа и однородности почвы и высоты залегания грунтовых вод на участке. Полученная предварительная высота фундамента в дальнейшем учитывается при расчете нагрузки от этой конструкции на грунт и при проверке его самонесущих способностей и прочности.

В зависимости от характера исходных данных выделяют два основных способа сбора и расчета нагрузок:

• Точный, выбираемый при наличии на руках подробного проекта с указанными габаритами и материалами всех строительных конструкций в доме.
• Укрупненный, с подбором приблизительного веса конструкций по нормативам и таблицам.

На этапе расчета фундамента для дома второй способ выбирается чаще, сбор нагрузок ведется по приблизительным эскизам, при необходимости – с корректировкой толщины или материала конструкций, или выборе другого типа кровли, перекрытия или самого основания.

Помимо этого, способ расчета также зависит от типа выбираемого фундамента. В частности:

• При расчете нагрузок на монолитную ленту, плитный фундамент площадь подошвы может определяться исходя из нагрузки на погонный метр (а именно – путем деления суммы нагрузок на длину ленты и сравнения полученной величины с несущими способностями грунта) или методом грузовых площадей (усложненным и редко используемым, с расчетом нагрузки на определенный участок).
• При расчете нагрузки на плиту общую нагрузку просто делят на площадь основания.
• Сечение и количество свайных и столбчатых, фундаментов ТИСЭ с ростверком, чаще всего задается заранее, а расстояние между опорами рассчитывается путем деления общих нагрузок на длину несущих стен. При чрезмерном отклонении расчетной величины от предварительной шаг или сечение опор меняют и расчет проводят повторно.

Условно при расчете все нагрузки могут приниматься как равномерно распределяемые или воздействующие на определенные несущие зоны фундамента. Первый способ признан более простым и применяется чаще. Второй – требует наличия точной конструктивной схемы дома (вплоть до указанных колонн, лестниц, печей и тяжелой мебели) и знания ряда сложных формул.

Устройство монолитного ленточного фундамента

Схема гидроизоляции ленточного фундамента.

Возведение – процесс несложный, можно вполне обойтись без бригады строителей. Плюсы монолитного основания – надежность, возможность устроить подвал и защитить его от сырости, грунтовых вод, плесени. Если почва, на которой возводится небольшой объект, отличается устойчивостью, то основа не требует глубоких траншей, подойдет и мелкозаглубленный вариант, это сэкономит не только деньги, но и время. Все работы начинайте после составления проекта, который должен сделать профессиональный проектировщик. Для возведения монолитного фундамента потребуются:

• песок;
• арматура;
• цемент;
• вязальная проволока;
• инструменты для вязки проволоки;
• гидроизоляционный материал;
• лопата.

Рытье траншей и устройство песчаной подушки

Схема разновидностей ленточного фундамента.

Вначале на участке сделайте разметку, которая бы соответствовала расположению несущих стен и фасада. Для устойчивости здания ширину основания вымеряют примерно на 10 см больше проектной ширины (а она не может быть меньше 40 см) стен. По разметке с помощью лопаты, отбойника или экскаватора сделайте траншеи, глубина мелкозаглубленного фундамента – 40-60 см, для заглубленного – 60-80 см.

Песок засыпайте слоями толщиной в 15 см, каждый новый пласт поливайте из шланга водой, так он утрамбуется, но важно и не переборщить с увлажнением. Затем на боковых сторонах траншей закрепите гидроизоляцию. Опалубку устройте из досок (толщина – 5 см), их расположите вертикально, они должны превысить уровень земли примерно на 30 см (точное число смотрите в своем проекте, оно означает высоту цокольного этажа); готовую конструкцию заполните арматурой и бетоном.

Армирование и заливка бетона

Схема заливки ленточного фундамента.

Армирование – важный этап строительства, который влияет и на качество основания, и на устойчивость будущего здания. Расчет сечения арматуры зависит от массы объекта, диаметр прутьев, кстати, не должен быть больше 1,6 см и меньше 1 см. Количество арматуры в одной тонне:

• диаметр 1 см – 1620 м;
• диаметр 1,2 см – 1126 м;
• диаметр 1,4 м – 826 м;
• диаметр 1,6 см – 633 м.

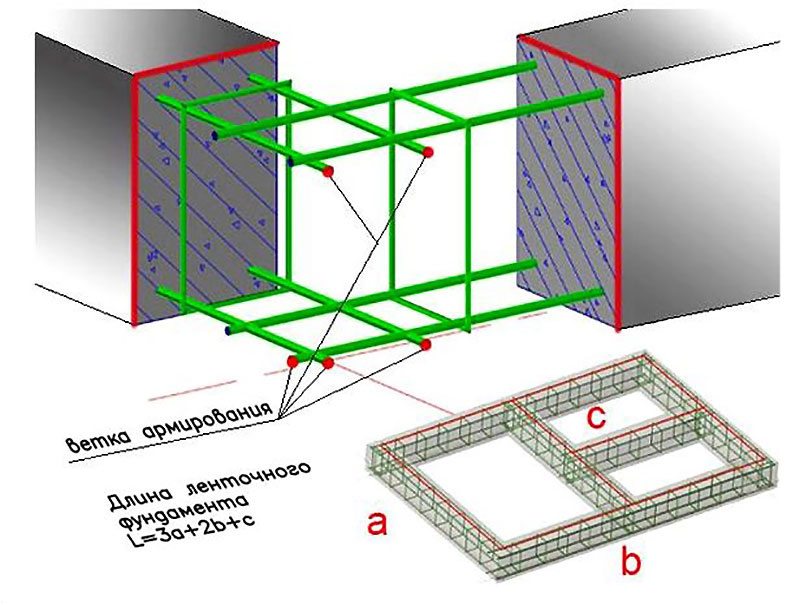

Армирование проводится в четыре прутка двумя поясами. Продольные элементы расположите на расстоянии в 5 см снизу и сверху от края основания; между поперечными соблюдайте расстояние в 25 см; места пересечения закрепите, сделать это можно двумя способами: вязальной проволокой или сваркой. Последний вариант имеет множество минусов: требует больших трудовых затрат, при любом неловком движении нарушается целостность всей системы.

Вязка проволокой – надежный способ. Для выполнения работ можно применить один из перечисленных инструментов:

• пассатижи;
• специальные крюки;
• пистолет для вязки проволоки.

Первыми двумя работа выполняется вручную, процесс долгий и физически затратный; автоматический пистолет для вязки проволоки значительно ускоряет и упрощает дело, одновременно повышается и качество вязки. Агрегат работает от аккумулятора.

Разметка под основание ленточного фундамента.

Строительный раствор изготавливается из смеси песка и цемента (3:1). Цемент марки М-500 – самый оптимальный вариант для заливки оснований ленточного типа. Бетонный вибратор поможет выполнить работу качественно, он равномерно распределит раствор, предотвращая образование пустот; если данного агрегата у вас нет, то раствор укладывайте деревянными трамбовками вручную и простукивайте стенки опалубки.

Траншеи бетоном постарайтесь залить за один присест: это исключит расслоение раствора и образование пустот. Консистенция бетона не должна быть жидкой. Заливку осуществляйте гибким шлангом, не поднимайте его слишком высоко, по нему раствор попадет в траншеи благодаря насосу. Нежелательно проводить работы летом в жару.

По технологии ленточный фундамент должен включать в себя гидроизоляцию. Ее проводят уже после застывания бетона, к этому времени можно снять и опалубку. На горизонтальную и вертикальную поверхности застывшей основы нанесите битумную мастику, к ней прикрепите изоляционный материал: один из самых надежных вариантов – рубероид.

Стоит сказать, что необходимо строго соблюдать параметры используемых материалов, к примеру, недопустимо применять армированные прутки меньшего диаметра, чем это прописано в плане, или экономить на цементе. Нельзя также превышать норму песка или добавлять в него воды больше, чем надо. Толщина песчаной подушки и глубина траншей – еще два пункта, которые требуют строгого соблюдения правил: изменение параметров приведет к перекосу монолита, к образованию трещин на фасаде строения.

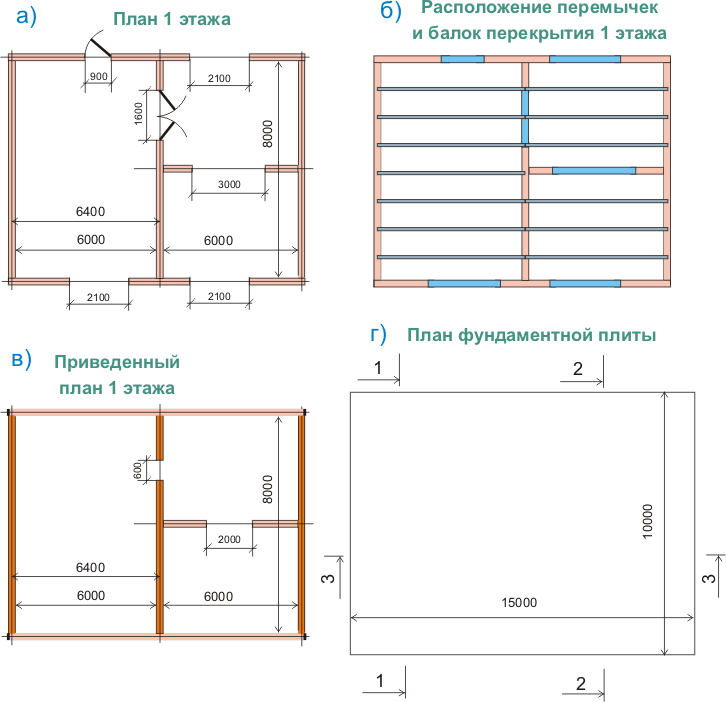

Расчет площади несущих стен

Осталось подсчитать площадь несущих стен здания и сравнить ее с полученным выше результатом. Если она меньше, толщину плиты можно уменьшить, например, до 25 см и повторно произвести расчет.

Таким образом вы выйдете на оптимальную толщину монолита. При этом следует придерживаться следующей рекомендации: если вы строите дом самостоятельно, не следует при определении толщины плиты выходить за рамки диапазона 15-35 см.

Если Вас интересуют другие виды фундаментов, то читайте статьи в соответствующих разделах по ссылкам ниже:

• статьи о свайном фундаменте;
• статьи о столбчатом фундаменте;
• статьи о ленточном фундаменте.

Расчёты

Проектирование и расчет фундамента для дома, как рассчитать и сделать фундамент своими руками

Прежде всего надо выяснить, сколько весит наш дом, то есть произвести расчёт снеговой и эксплуатационной нагрузки (вертикальных нагрузок) на фундамент. Расчёт ведётся согласно СП «Нагрузки и воздействия» (актуализированная версия — СНиП –85).

Расчёт нагрузки дома на фундамент

1. Вносим в графы калькулятора основные размеры дома.
2. Вносим характеристики крыши и снеговой нагрузки.
3. Чтобы вычислить снеговую нагрузку, выбираем снеговой район. Его можно выбрать по интерактивной карте, наведя курсор на необходимый участок. Мы выбрали Подмосковье.
4. Мы будем делать не мансарду, а холодный чердак.
5. Вводим данные первого этажа и цоколя.
6. Вводим данные по внутренней отделке нашего дома. Щёлкаем на кнопку «рассчитать».
7. Получаем результаты по весу дома и нагрузке на фундамент, а также по геометрическим размерам дома.
8. Получаем нагрузку чердака на первый этаж.
9. Рассчитываем нагрузку первого этажа на цоколь и общую нагрузку на фундамент.

Расчёт фундамента

1. Вводим параметры фундамента. Калькулятор запрашивает нормативную глубину промерзания грунта для нашего участка. Вводим её исходя из характеристик наших почв и района проживания согласно СНиП 23–01–99 (актуализированная версия — СП ).
2. Задаём район проживания и получаем нормативную глубину.
3. Более точные данные для нескольких опорных температур (внутри нашего дома) мы получим, учтя конструкцию нашего дома с подвальным помещением.
4. Вводим длины сторон дома по внешним сторонам ленты.
5. Рассчитываем необходимую конструкцию, сечение и количество продольной арматуры (по пособию к СП 52–101–2003).
6. Рассчитываем количество поперечной арматуры и необходимое количество бетона. Принимаем средние значения наполнителя и так называемой «подвижности смеси» — их нам для выбранной марки цемента подсказывает калькулятор. Поскольку мы условно приняли, что строим летом, пластификатор нам не понадобится.
7. Чтобы найти сопротивление грунта, нужно ввести сведения о грунтах основания. У нас — суглинок. Коэффициент пористости и показатель текучести грунта калькулятор сам вставляет на основании таблицы СП (СНиП –83), приложение В.
8. Вводим также полученную ранее нагрузку на фундамент. Щёлкаем на «рассчитать».
9. Получаем параметры фундамента: ширину, уровень заглубления, длину ленты и так далее.
10. Получаем полный расчёт арматуры. Для начала видим рисунок со схемой расположения всех частей арматуры.
11. Далее получаем все параметры продольного армирования: сечение, количество стержней, масса и количество продольной арматуры на всю ленту.
12. Следующий шаг: противоусадочная конструктивная продольная арматура: сечение, количество стержней, масса и количество этой арматуры на всю ленту.
13. Теперь рассчитываем поперечную арматуру или так называемые хомуты: сечение, количество стержней, масса и количество хомутов на всю ленту. В конце выводится общая масса и объём арматуры на ленту.
14. Далее следуют данные по составу бетона.
15. И завершающим аккордом — полный расчёт бетона для нашего будущего фундамента.

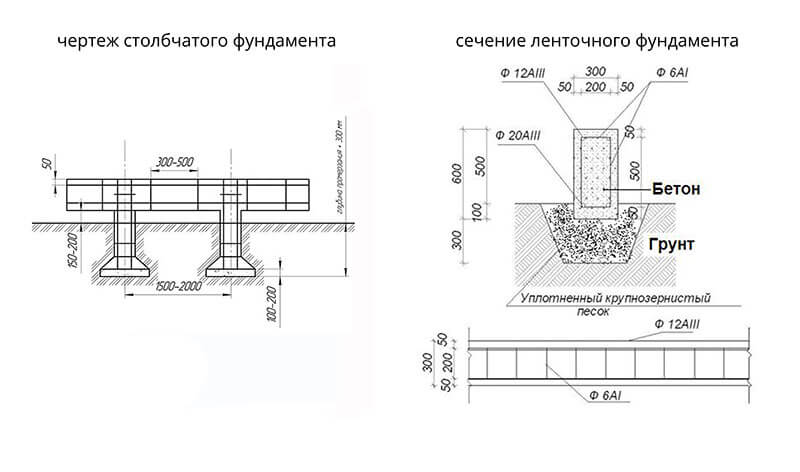

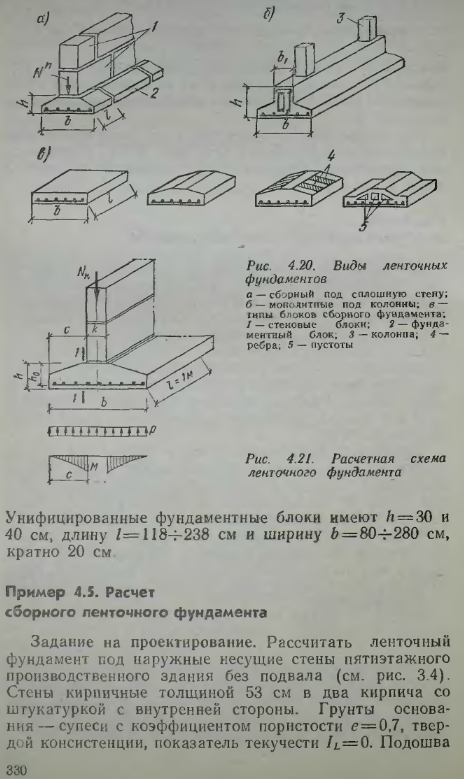

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

• глубина заложения + высота цоколя = высота;
• ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения читайте в статье «Какой глубины должен быть фундамент».

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см) — 132000 см². Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

Пример расчета

Например, вы хотите изготовить монолитную плиту с параметрами 9х9 метров. Итоговая площадь- 81 м, теперь можно посчитать количество гидроизоляционного материала, его, как правило, требуется в два раза больше от исходного размера. Нужно еще дополнительно учесть нахлесты, прибавить к 81+81 =2 метра.

Теперь про сетку из армированных прутов: через каждый метр потребуется установка арматуры с шагом в 15 см: 9:6=60 штук, их потребуется вдвое больше: для укладки поперечных и продольных линий. Необходимо уложить 120 прутков в два слоя=240 штук.

Проволоку высчитываем так: размер квадрата 60х60, нужно вдвое больше = 7200 квадратных листов сетки.

Расчет необходимого бетона. Для этого высчитываем объем: 9х9х30(высота плиты)=24, 3 кубических метров. Необходимо учесть процент усадки-1,02. Итог -24,3х1,2=24,8. Округляем до 25 кубических метров.

Данные для расчёта массы здания

Приводятся средние значения. Полностью учесть всю массу не представляется возможным, так как придётся принимать во внимание массу мелких и крупных метизов, различных замазок, мелких деталей отделки и другие подобные «мелочи». Поэтому лучше вычислить массу основной конструкции и добавить к ней 5…10%.

Для расчёта веса отдельных элементов здания, необходимо знать плотность материалов, применяемых при строительстве:

железобетон, 2300…2700кг/м³;кирпич, 1400…1800кг/м³;стена из дерева, 650…800кг/м³;стена каркасного дома 350…500кг/м³.

Для стен из железобетона и кирпича принимался в расчёт вес цементного скрепляющего раствора.

Формула расчёта веса стен здания:

Mзд – общая масса стен здания без фундамента;Q – плотность материала стены, соответственно, первой, второй и т.д;V – объём стены, соответственно, первой, второй и т.д.

Нагрузка от снега, 50…200 кг/м².

Vф = a*b*h, где

На сегодняшний день в зависимости от грунта, на котором планируется возведение здания, используют три основных вида первоэлемента.

Каждый из вышеописанных видов фундамента имеет свои преимущества и недостатки. Обусловлено это тем, что каждый тип основания по-разному ведёт себя на различных грунтах в зависимости от этажности возводимого здания.

Порядок операций при вычислении толщины монолитного основания

Чтобы выполнить плитного фундамента расчет толщины, следует вычисления проводить поэтапно. В процессе необходимо учитывать справочные показатели. Последовательность действий такова:

• изучают свойства грунта участка и по справочным таблицам определяют его несущие показатели;
• по проекту высчитывают массу возводимого здания, снеговую нагрузку на него, квадратуру фундаментной плиты;
• делением веса постройки на площадь основания рассчитывают удельное давление на почву;
• высчитывают массу, объем монолита;
• определяют размеры песчаной подушки;
• считают количество требуемой для создания металлического каркаса арматуры;
• высчитывают толщину монолитной плиты.

Подушка из песка предназначена для защиты основания от действия почвенных вод. Она, запрессовываясь, создает достаточно крепкий слой. При определении нужной ее высоты принимают во внимание ряд особенностей:

• высота подушки зависит от отметки промерзания, типа почвы, уровня залегания грунтовых вод на строительном участке и составляет 0,15-0,6 м;
• тщательная утрамбовка песка вызывает его усадку на несколько сантиметров;
• можно засыпать дополнительно всю площадь слоем мелкого щебня толщиной 0,05-0,1 м (этот прослоек входит в общую высоту подушки).

Устройство монолитного фундамента Получается, что при промерзании грунта более чем на метр, наличии нестойких, пучинистых почв (с близким к поверхности расположением подземных вод), для создания фундаментов используют слой песка в 60 см. В других более стабильных условиях подушку делают толщиной 0,2-0,3 м.

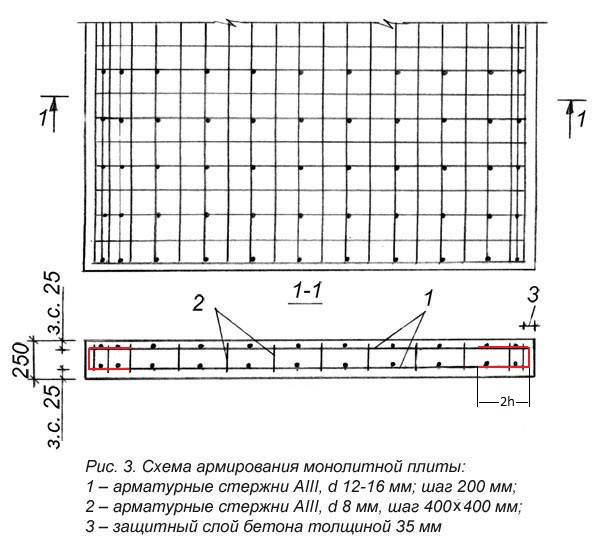

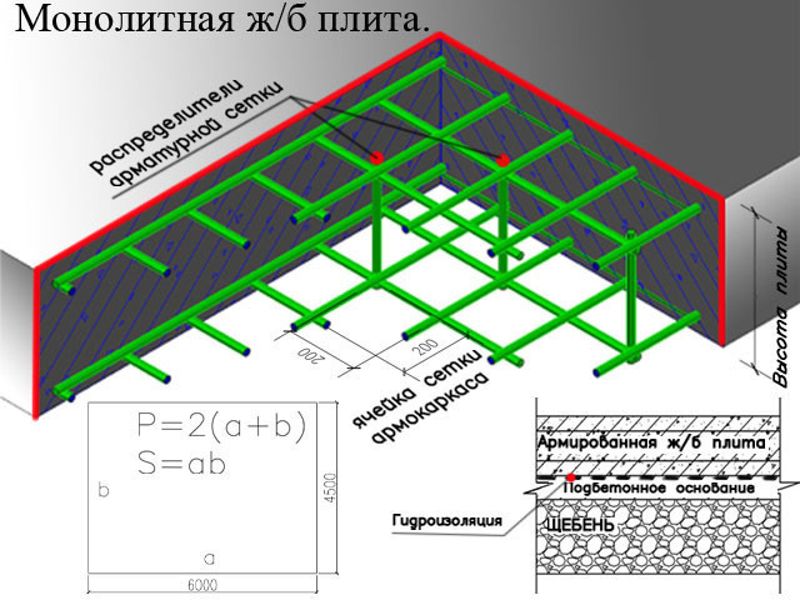

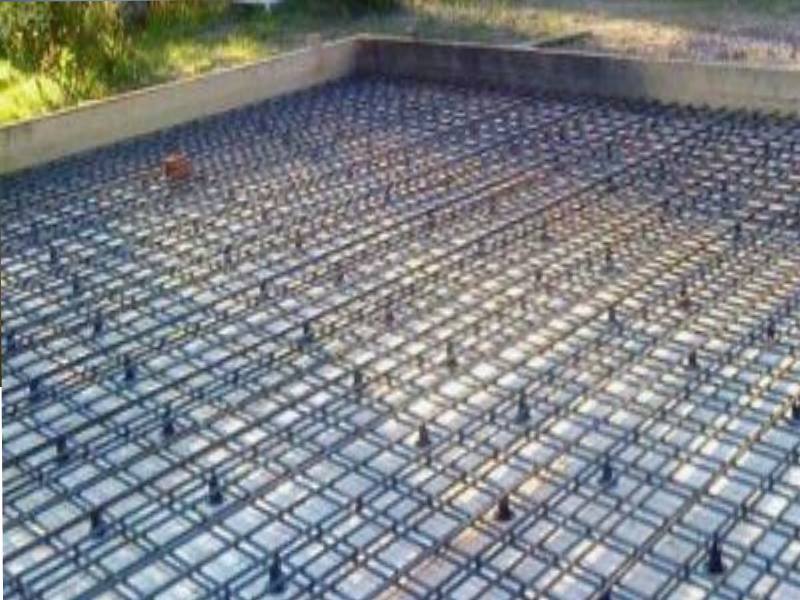

Арматурный каркас создают из двух слоев, которые уложены в виде сетки. Расстояние между ними около 50 мм.

На высоту монолитной плиты фундамента оказывают влияние такие факторы:

• размер промежутка между слоями арматурной сетки;
• диаметр армирующих стержней;
• под металлическую сетку и на нее укладывают достаточно толстые защитные слои бетона (минимум 5 см).

Сумма этих показателей даст необходимую (по минимуму) толщину фундаментной плиты. Для определения общей высоты основания к ней прибавляют уровень песчаного слоя.

Для фундамента плиты расчет толщины сводится к простым действиям. Следует учитывать, что минимальная высота монолита должна составлять 0,15 м, а максимальная – не должна превышать 0,35 м (иначе это будет неэффективный пример создания фундамента).

Высота плавающей плиты над поверхностью

Согласно нормативам СП плитный фундамент можно заглублять на любое расстояние, ориентируясь на уровень УГВ, состав почвы. Однако, чем выше расположена плита над поверхностью, тем больше ресурс у стеновых материалов. Например, ремонтопригодность нижних венцов сруба гораздо выше, если они находятся над землей.

Поэтому для брусовых, бревенчатых срубов обычно применяются плиты с ребрами жесткости:

• чашеобразная – отливается плита, после набора прочности бетона монтируется опалубка, изготавливаются ж/б балки под несущими стенами
• перевернутая чаша – наружные щиты опалубки выше, внутренние остаются под бетонной конструкцией на весь период эксплуатации, внутренний периметр заполняется песком либо укладывается пенополистирол для утепления конструкции

На пучинистых грунтах необходим расчет сечения арматуры, ячейки сетки нижнего, верхнего пояса. Запрещено жестко связывать фундаменты присторев, отмостку с плавающей плитой. Различные нагрузки, неравномерное промерзание почв под этими конструкциями могут привести к раскрытию трещин в железобетоне.

В этом случае расчет производится на растяжение подошвы от сборных нагрузок, верхней поверхности плиты при возникновении сил пучения.

Внимание: Нижняя сетка может изготавливаться из прутков 10 – 16 мм, так как сборные нагрузки присутствуют всегда. Нижняя сетка вяжется из стержней 8 – 14 мм, поскольку вспучивание частично уравновешивается весом дома.

Таким образом, плитный фундамент для надворных построек имеет толщину от 10 см. Для опирания коттеджа потребуется расчет несущей способности. На выбор толщины влияет размер защитного слоя бетона, минимально допустимое расстояние между арматурными сетками.
